B03 · Egzamin zawodowy · czerwiec 2017

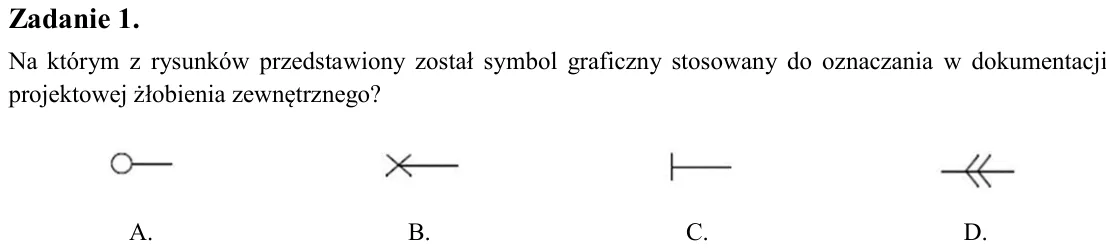

Zadanie 1. Na którym z rysunków przedstawiony został symbol graficzny stosowany do oznaczania w dokumentacji projektowej żłobienia zewnętrznego?

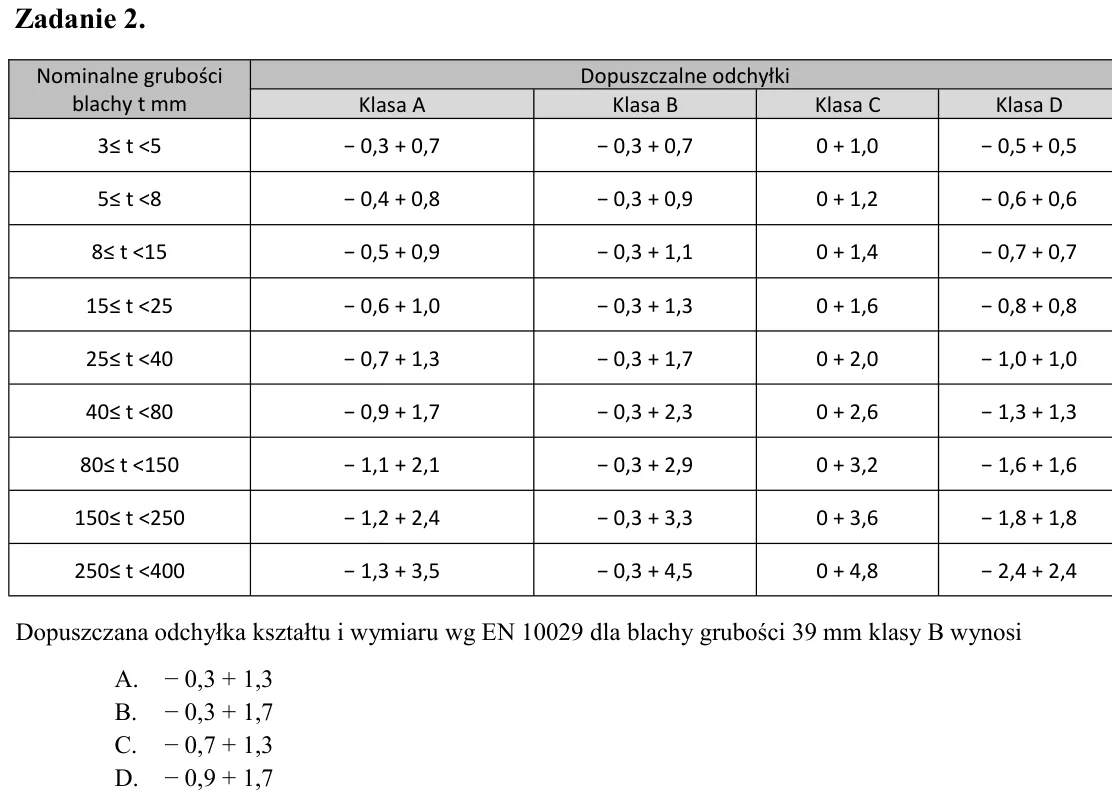

Zadanie 2. Dopuszczana odchyłka kształtu i wymiaru wg EN 10029 dla blachy grubości 39 mm klasy B wynosi A. - 0,3 + 1,3 B. - 0,3 + 1,7 C. - 0,7 + 1,3 D. - 0,9 + 1,7

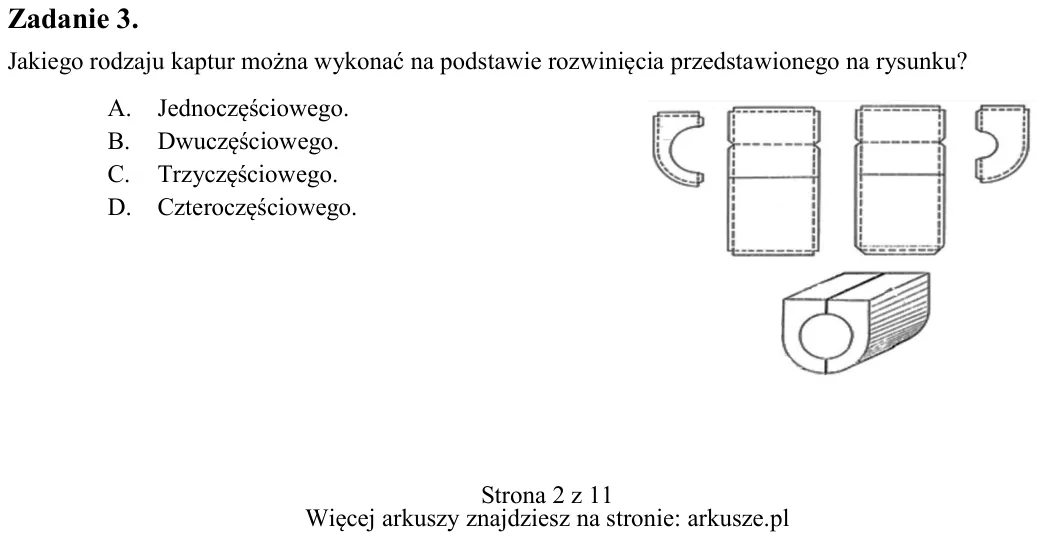

Zadanie 3. Jakiego rodzaju kaptur można wykonać na podstawie rozwinięcia przedstawionego na rysunku? A. Jednoczęściowego. B. Dwuczęściowego. C. Trzyczęściowego. D. Czteroczęściowego. A. B. C. D. Nominalne grubości blachy

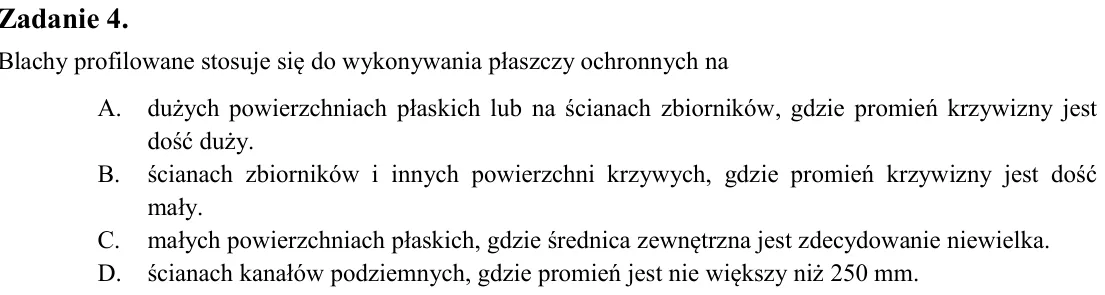

Zadanie 4. Blachy profilowane stosuje się do wykonywania płaszczy ochronnych na A. dużych powierzchniach płaskich lub na ścianach zbiorników, gdzie promień krzywizny jest dość duży. B. ścianach zbiorników i innych powier

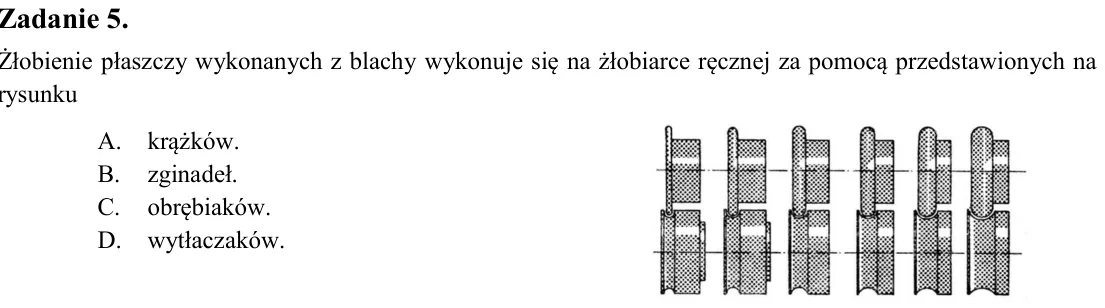

Zadanie 5. Żłobienie płaszczy wykonanych z blachy wykonuje się na żłobiarce ręcznej za pomocą przedstawionych na rysunku A. krążków. B. zginadeł. C. obrębiaków. D. wytłaczaków.

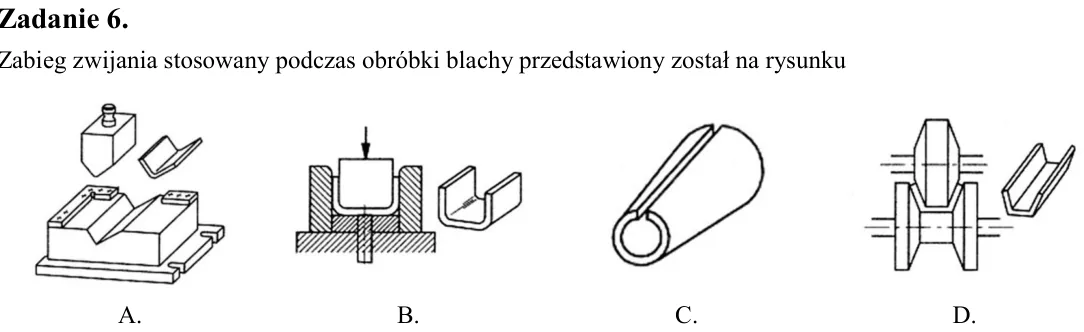

Zadanie 6. Zabieg zwijania stosowany podczas obróbki blachy przedstawiony został na rysunku

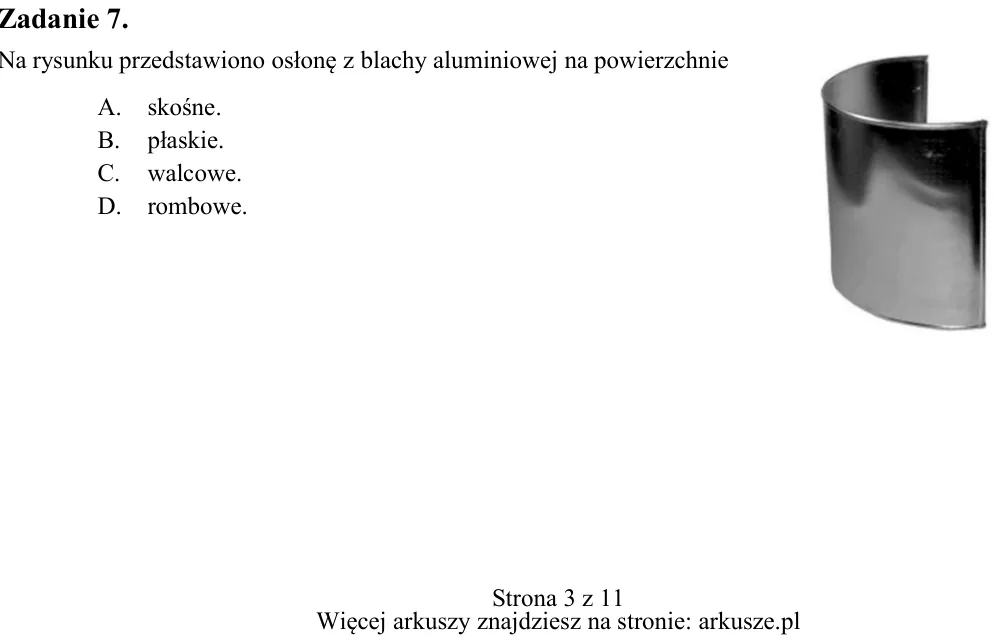

Zadanie 7. Na rysunku przedstawiono osłonę z blachy aluminiowej na powierzchnie A. skośne. B. płaskie. C. walcowe. D. rombowe. A. B. C. D.

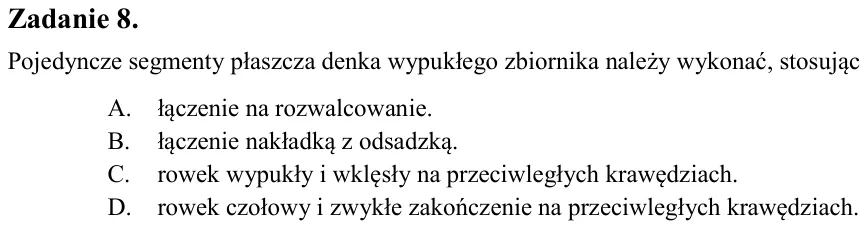

Zadanie 8. Pojedyncze segmenty płaszcza denka wypukłego zbiornika należy wykonać, stosując A. łączenie na rozwalcowanie. B. łączenie nakładką z odsadzką. C. rowek wypukły i wklęsły na przeciwległych krawędziach. D. rowek

Zadanie 9. Na obu końcach stożkowych lub mimośrodowych redukcji płaszcza należy założyć A. korki. B. kołnierze. C. zawleczki. D. pierścienie.

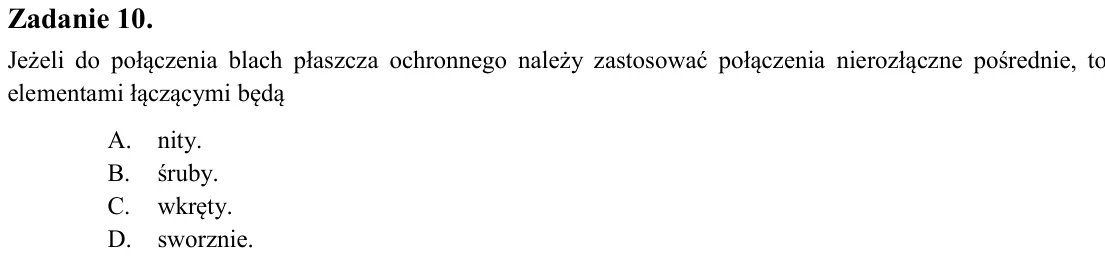

Zadanie 10. Jeżeli do połączenia blach płaszcza ochronnego należy zastosować połączenia nierozłączne pośrednie, to elementami łączącymi będą A. nity. B. śruby. C. wkręty. D. sworznie.

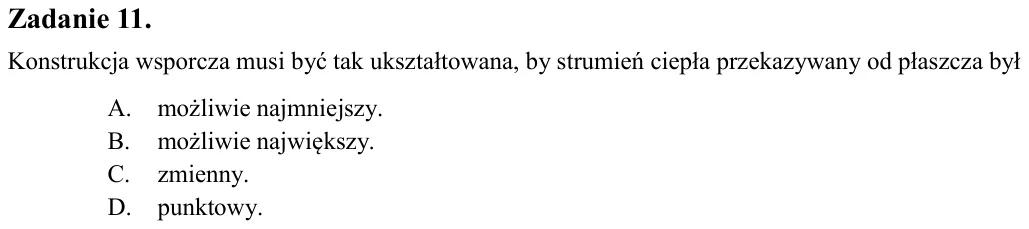

Zadanie 11. Konstrukcja wsporcza musi być tak ukształtowana, by strumień ciepła przekazywany od płaszcza był A. możliwie najmniejszy. B. możliwie największy. C. zmienny. D. punktowy.

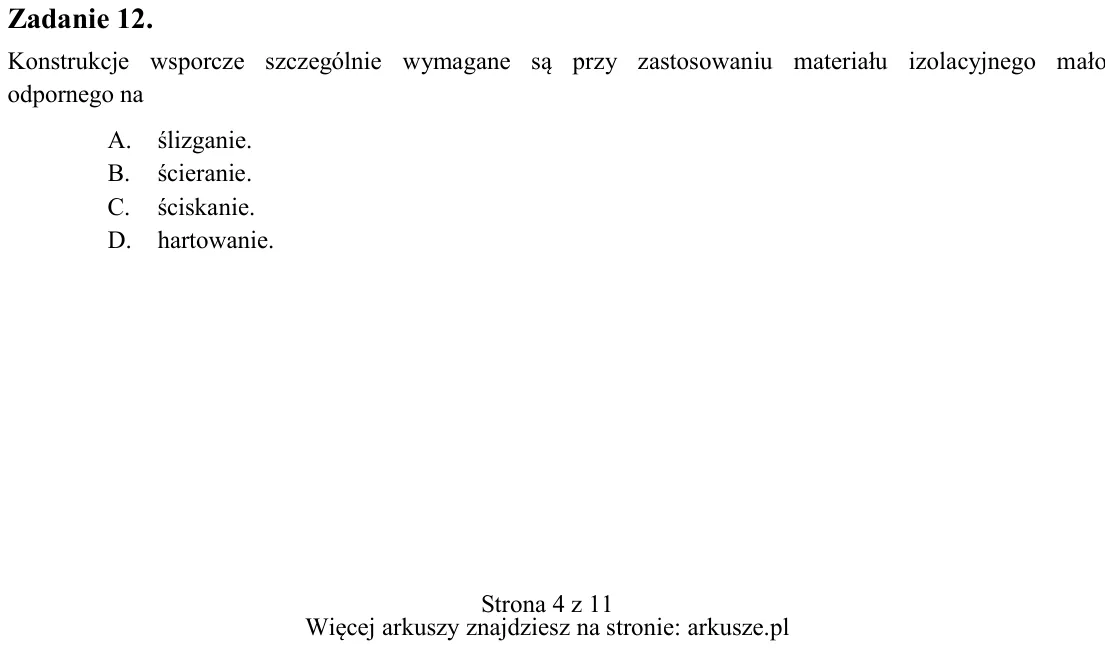

Zadanie 12. Konstrukcje wsporcze szczególnie wymagane są przy zastosowaniu materiału izolacyjnego mało odpornego na A. ślizganie. B. ścieranie. C. ściskanie. D. hartowanie.

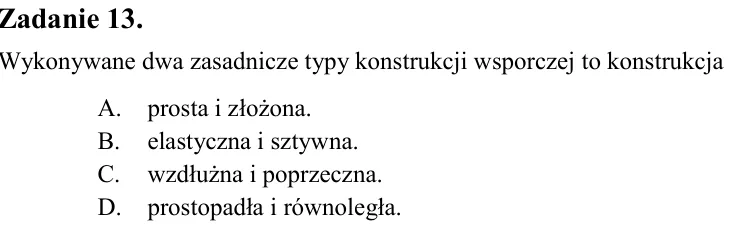

Zadanie 13. Wykonywane dwa zasadnicze typy konstrukcji wsporczej to konstrukcja A. prosta i złożona. B. elastyczna i sztywna. C. wzdłużna i poprzeczna. D. prostopadła i równoległa.

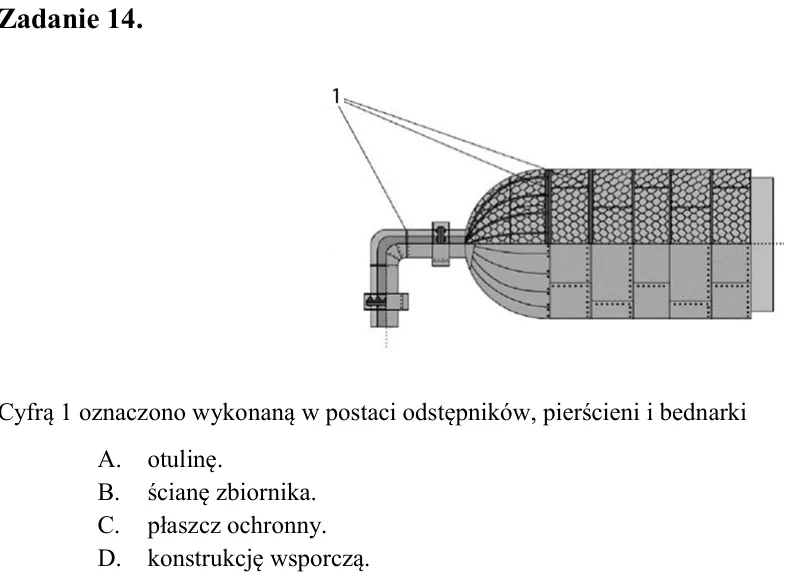

Zadanie 14. Cyfrą 1 oznaczono wykonaną w postaci odstępników, pierścieni i bednarki A. otulinę. B. ścianę zbiornika. C. płaszcz ochronny. D. konstrukcję wsporczą.

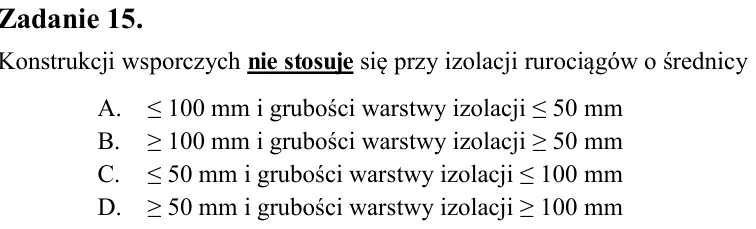

Zadanie 15. Konstrukcji wsporczych nie stosuje się przy izolacji rurociągów o średnicy A. ≤ 100 mm i grubości warstwy izolacji ≤ 50 mm B. ≥ 100 mm i grubości warstwy izolacji ≥ 50 mm C. ≤ 50 mm i grubości warstwy izolacj

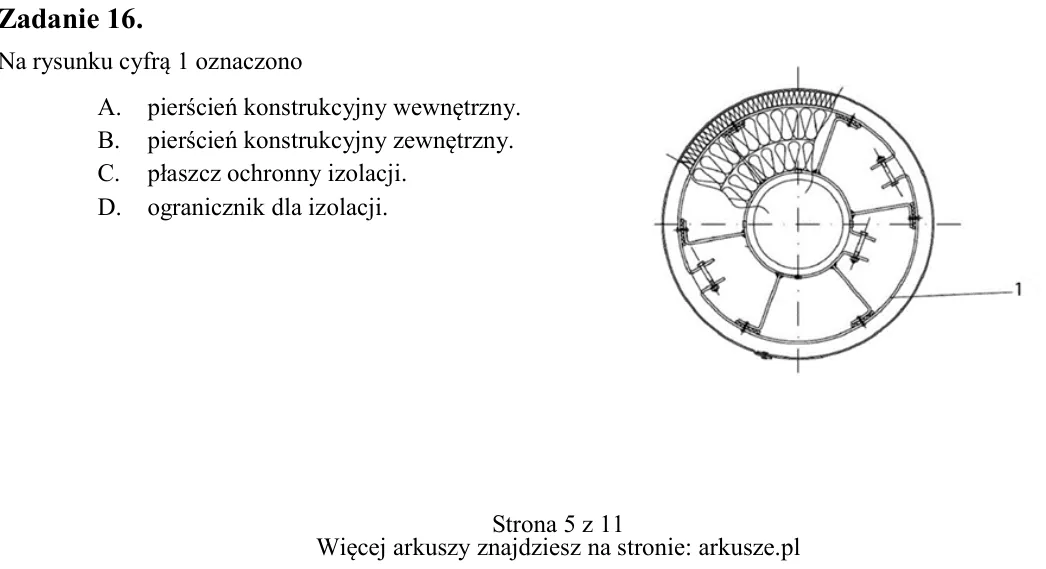

Zadanie 16. Na rysunku cyfrą 1 oznaczono A. pierścień konstrukcyjny wewnętrzny. B. pierścień konstrukcyjny zewnętrzny. C. płaszcz ochronny izolacji. D. ogranicznik dla izolacji.

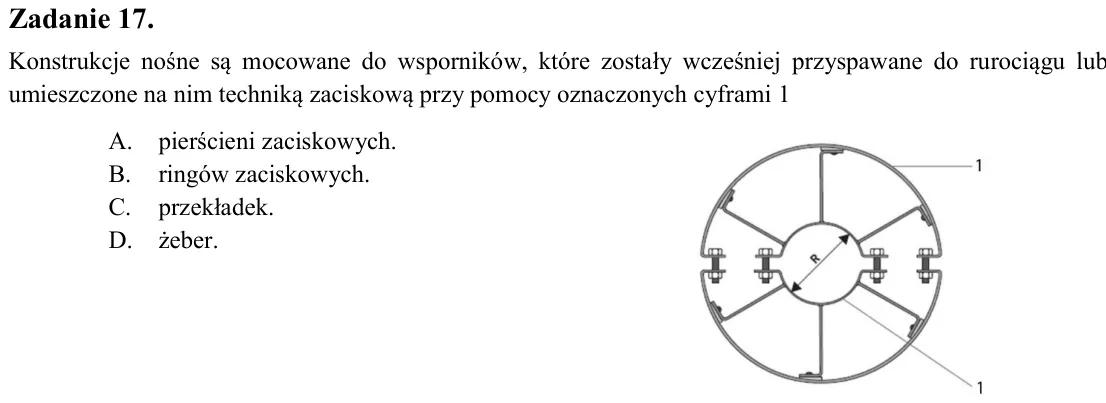

Zadanie 17. Konstrukcje nośne są mocowane do wsporników, które zostały wcześniej przyspawane do rurociągu lub umieszczone na nim techniką zaciskową przy pomocy oznaczonych cyframi 1 A. pierścieni zaciskowych. B. ringów z

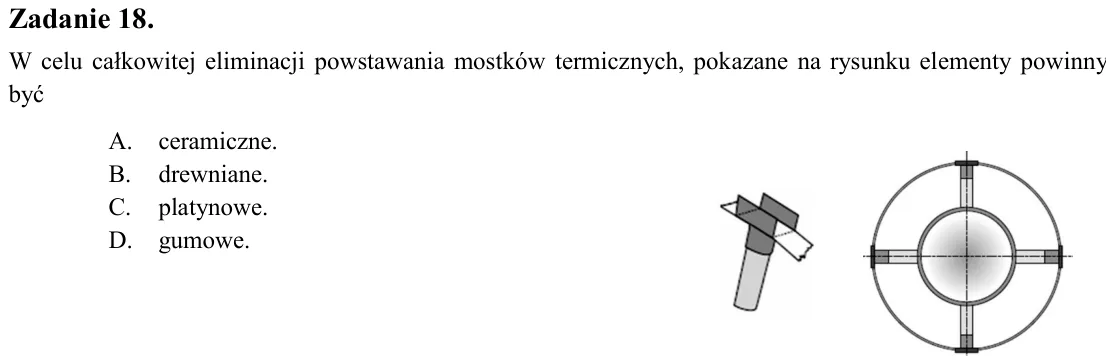

Zadanie 18. W celu całkowitej eliminacji powstawania mostków termicznych, pokazane na rysunku elementy powinny być A. ceramiczne. B. drewniane. C. platynowe. D. gumowe.

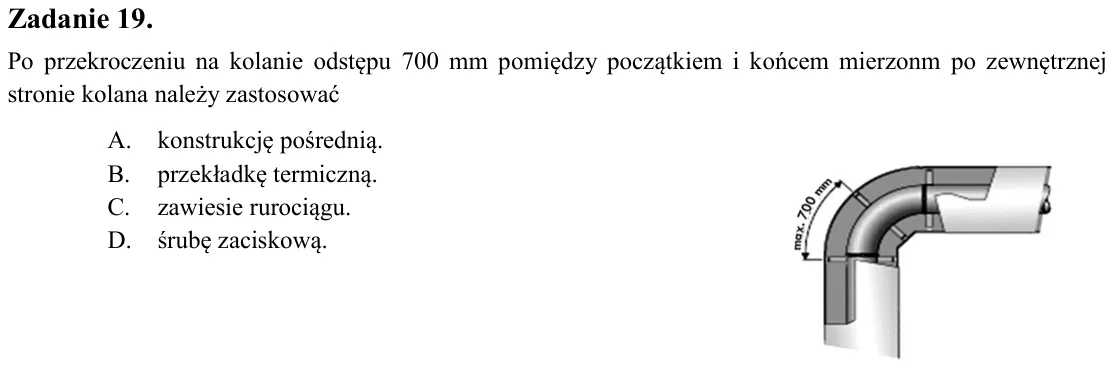

Zadanie 19. Po przekroczeniu na kolanie odstępu 700 mm pomiędzy początkiem i końcem mierzonm po zewnętrznej stronie kolana należy zastosować A. konstrukcję pośrednią. B. przekładkę termiczną. C. zawiesie rurociągu. D. śr

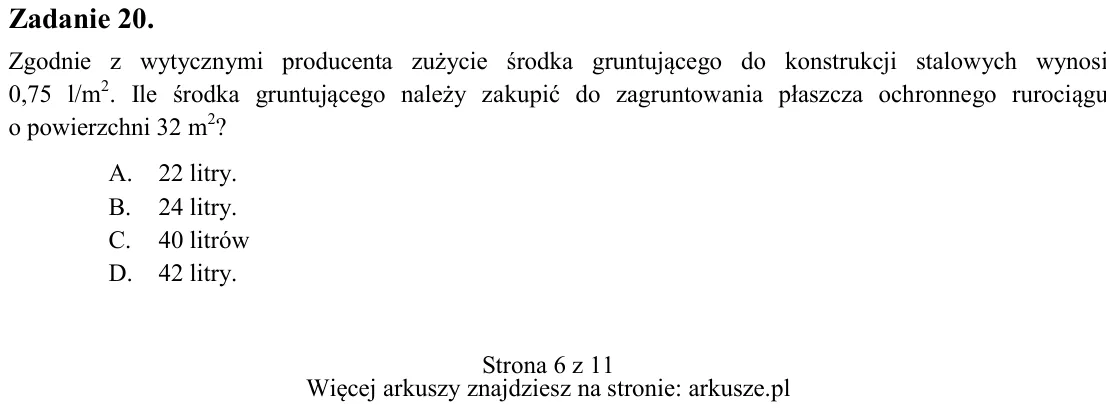

Zadanie 20. Zgodnie z wytycznymi producenta zużycie środka gruntującego do konstrukcji stalowych wynosi 0,75 l/m2. Ile środka gruntującego należy zakupić do zagruntowania płaszcza ochronnego rurociągu o powierzchni 32 m2

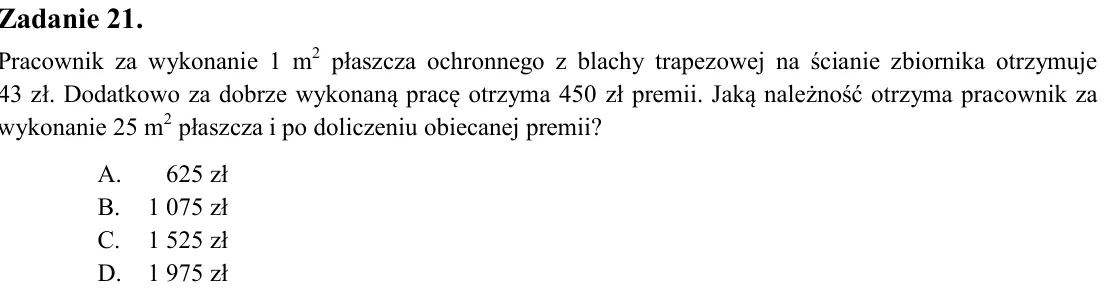

Zadanie 21. Pracownik za wykonanie 1 m2 płaszcza ochronnego z blachy trapezowej na ścianie zbiornika otrzymuje 43 zł. Dodatkowo za dobrze wykonaną pracę otrzyma 450 zł premii. Jaką należność otrzyma pracownik za wykonani

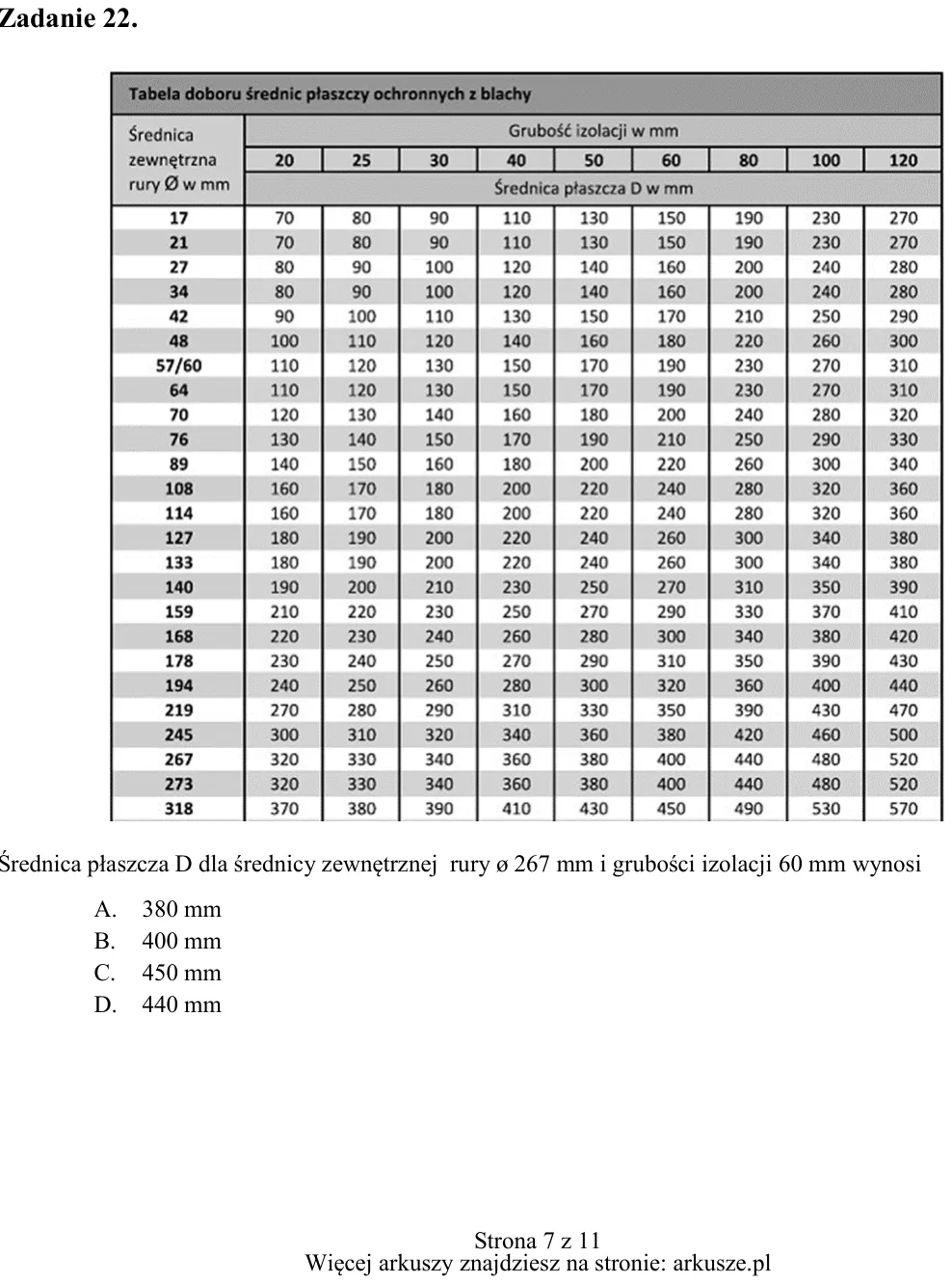

Zadanie 22. Średnica płaszcza D dla średnicy zewnętrznej rury ø 267 mm i grubości izolacji 60 mm wynosi A. 380 mm B. 400 mm C. 450 mm D. 440 mm

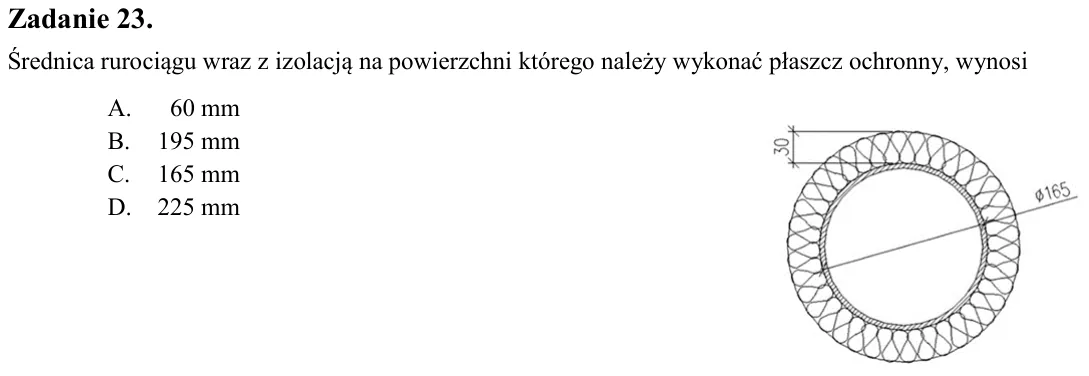

Zadanie 23. Średnica rurociągu wraz z izolacją na powierzchni którego należy wykonać płaszcz ochronny, wynosi A. 60 mm B. 195 mm C. 165 mm D. 225 mm

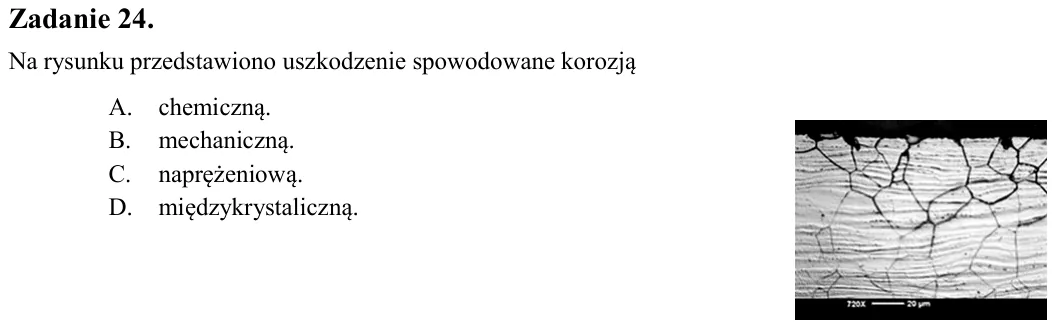

Zadanie 24. Na rysunku przedstawiono uszkodzenie spowodowane korozją A. chemiczną. B. mechaniczną. C. naprężeniową. D. międzykrystaliczną.

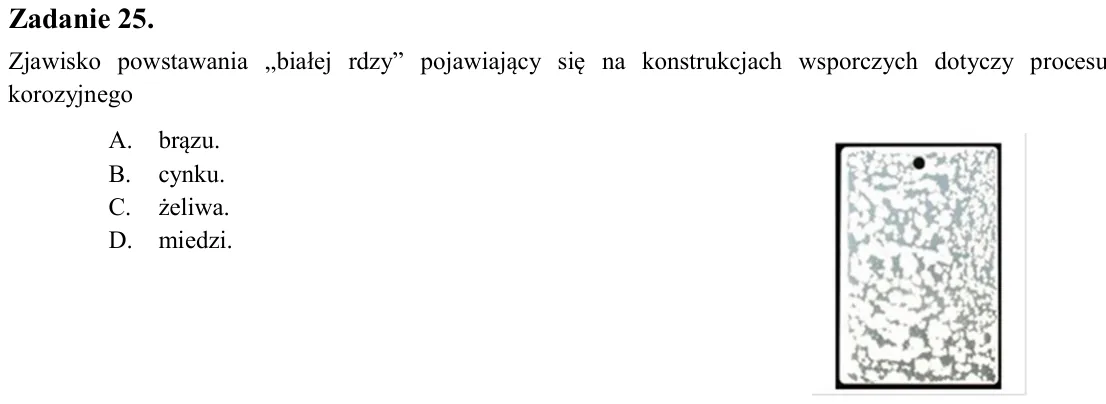

Zadanie 25. Zjawisko powstawania „białej rdzy” pojawiający się na konstrukcjach wsporczych dotyczy procesu korozyjnego A. brązu. B. cynku. C. żeliwa. D. miedzi.

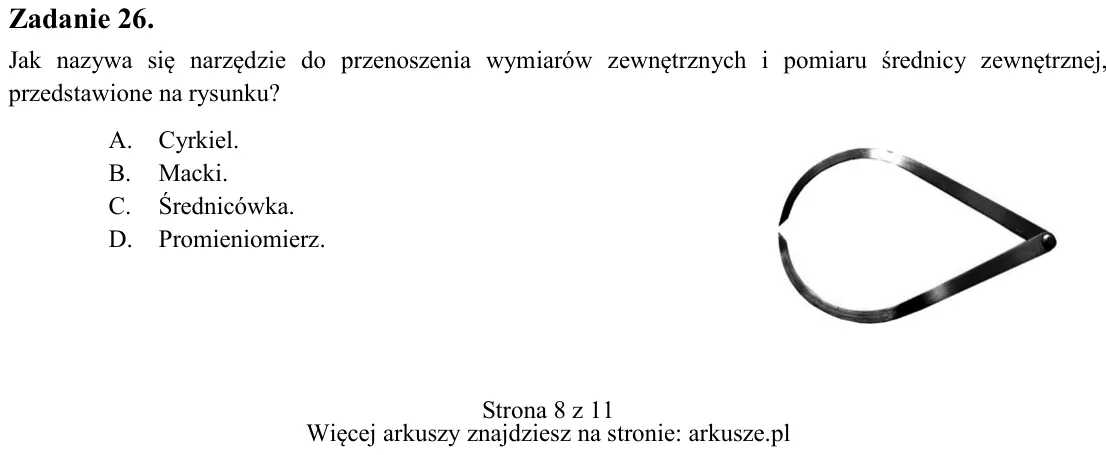

Zadanie 26. Jak nazywa się narzędzie do przenoszenia wymiarów zewnętrznych i pomiaru średnicy zewnętrznej, przedstawione na rysunku? A. Cyrkiel. B. Macki. C. Średnicówka. D. Promieniomierz.

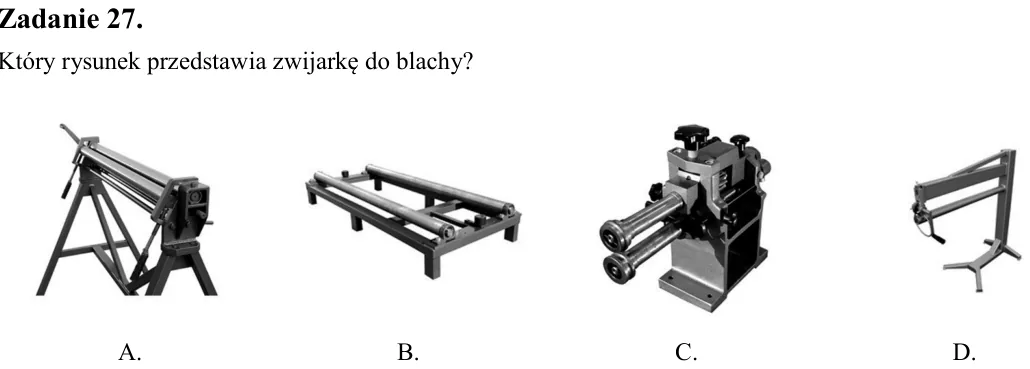

Zadanie 27. Który rysunek przedstawia zwijarkę do blachy?

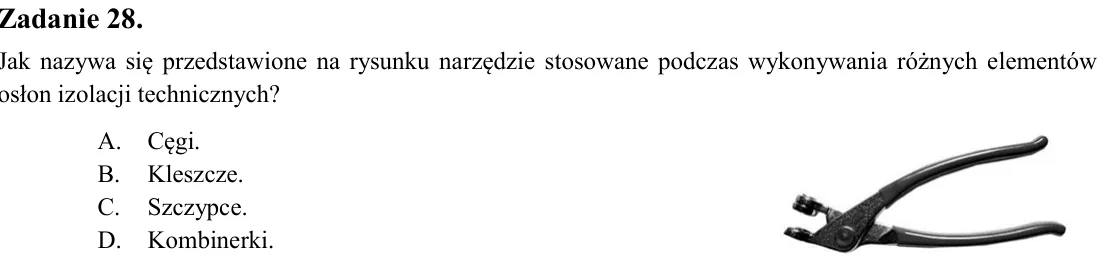

Zadanie 28. Jak nazywa się przedstawione na rysunku narzędzie stosowane podczas wykonywania różnych elementów osłon izolacji technicznych? A. Cęgi. B. Kleszcze. C. Szczypce. D. Kombinerki.

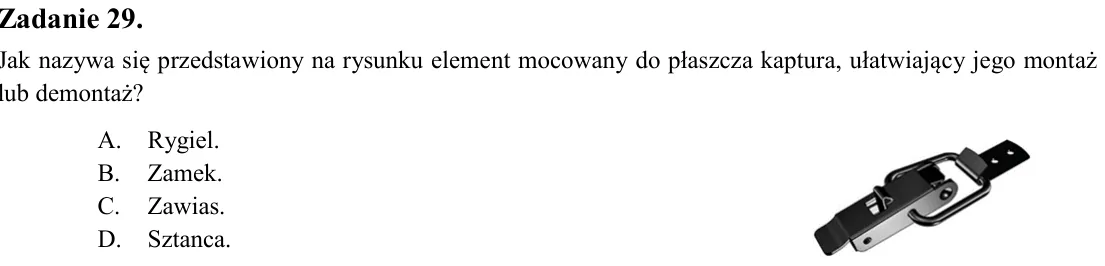

Zadanie 29. Jak nazywa się przedstawiony na rysunku element mocowany do płaszcza kaptura, ułatwiający jego montaż lub demontaż? A. Rygiel. B. Zamek. C. Zawias. D. Sztanca.

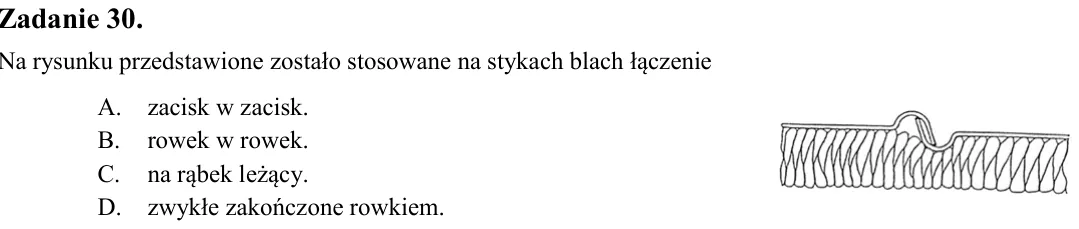

Zadanie 30. Na rysunku przedstawione zostało stosowane na stykach blach łączenie A. zacisk w zacisk. B. rowek w rowek. C. na rąbek leżący. D. zwykłe zakończone rowkiem.

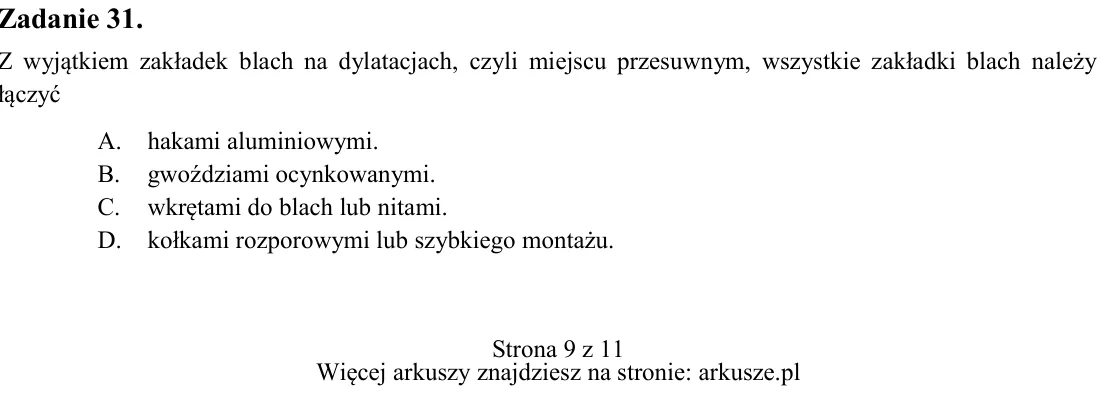

Zadanie 31. Z wyjątkiem zakładek blach na dylatacjach, czyli miejscu przesuwnym, wszystkie zakładki blach należy łączyć A. hakami aluminiowymi. B. gwoździami ocynkowanymi. C. wkrętami do blach lub nitami. D. kołkami rozp

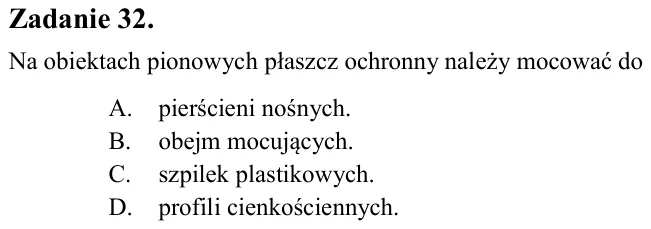

Zadanie 32. Na obiektach pionowych płaszcz ochronny należy mocować do A. pierścieni nośnych. B. obejm mocujących. C. szpilek plastikowych. D. profili cienkościennych.

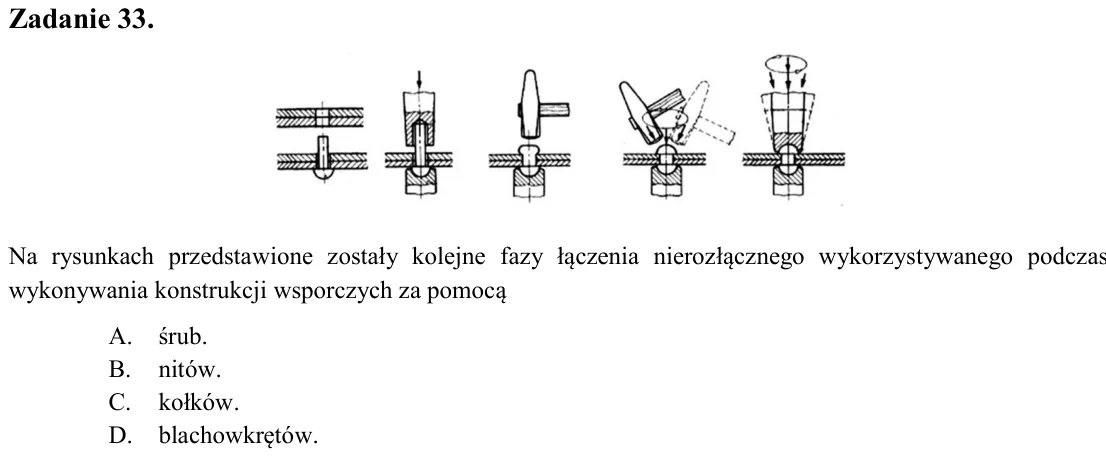

Zadanie 33. Na rysunkach przedstawione zostały kolejne fazy łączenia nierozłącznego wykorzystywanego podczas wykonywania konstrukcji wsporczych za pomocą A. śrub. B. nitów. C. kołków. D. blachowkrętów.

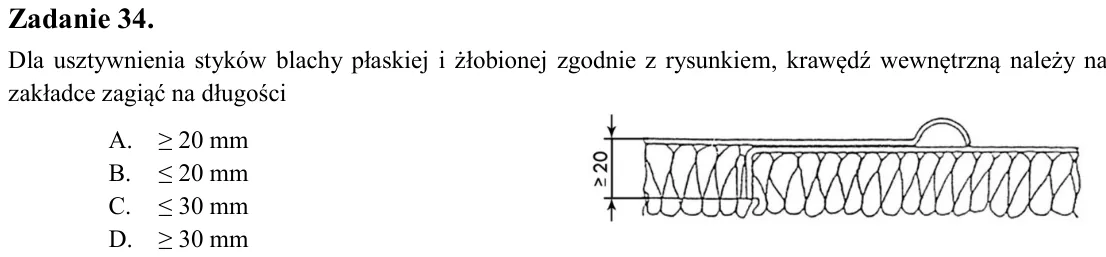

Zadanie 34. Dla usztywnienia styków blachy płaskiej i żłobionej zgodnie z rysunkiem, krawędź wewnętrzną należy na zakładce zagiąć na długości A. ≥ 20 mm B. ≤ 20 mm C. ≤ 30 mm D. ≥ 30 mm

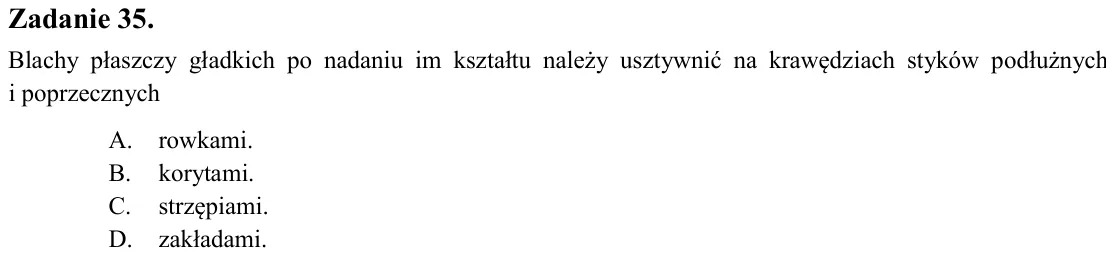

Zadanie 35. Blachy płaszczy gładkich po nadaniu im kształtu należy usztywnić na krawędziach styków podłużnych i poprzecznych A. rowkami. B. korytami. C. strzępiami. D. zakładami.

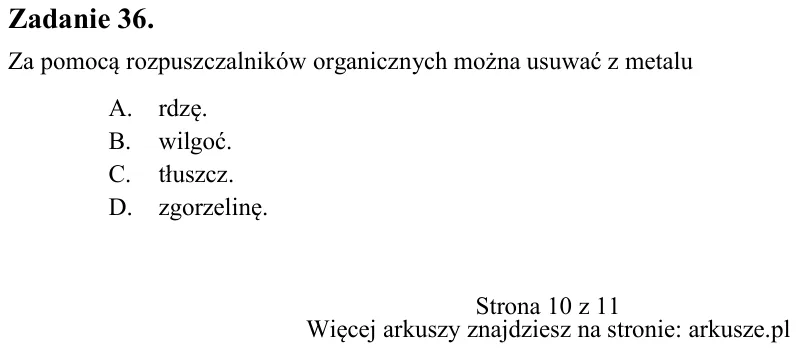

Zadanie 36. Za pomocą rozpuszczalników organicznych można usuwać z metalu A. rdzę. B. wilgoć. C. tłuszcz. D. zgorzelinę.

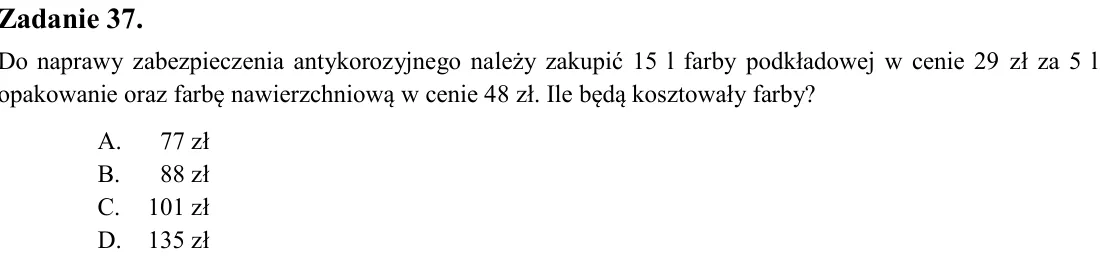

Zadanie 37. Do naprawy zabezpieczenia antykorozyjnego należy zakupić 15 l farby podkładowej w cenie 29 zł za 5 l opakowanie oraz farbę nawierzchniową w cenie 48 zł. Ile będą kosztowały farby? A. 77 zł B. 88 zł C. 101 zł

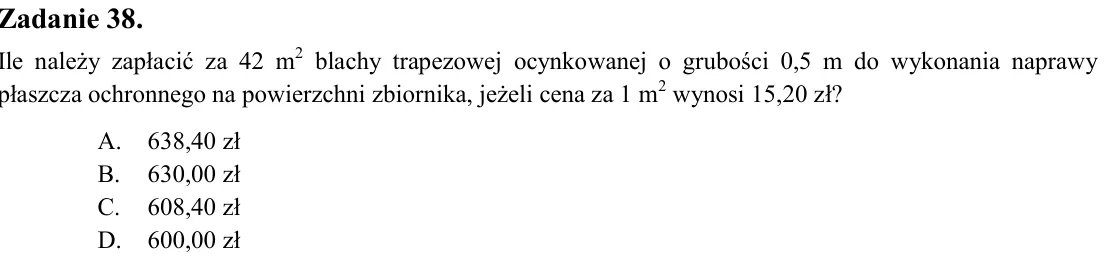

Zadanie 38. Ile należy zapłacić za 42 m2 blachy trapezowej ocynkowanej o grubości 0,5 m do wykonania naprawy płaszcza ochronnego na powierzchni zbiornika, jeżeli cena za 1 m2 wynosi 15,20 zł? A. 638,40 zł B. 630,00 zł C.

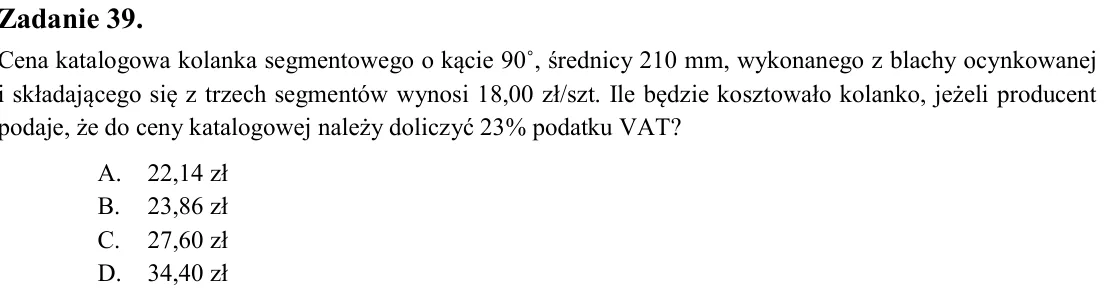

Zadanie 39. Cena katalogowa kolanka segmentowego o kącie 90˚, średnicy 210 mm, wykonanego z blachy ocynkowanej i składającego się z trzech segmentów wynosi 18,00 zł/szt. Ile będzie kosztowało kolanko, jeżeli producent po

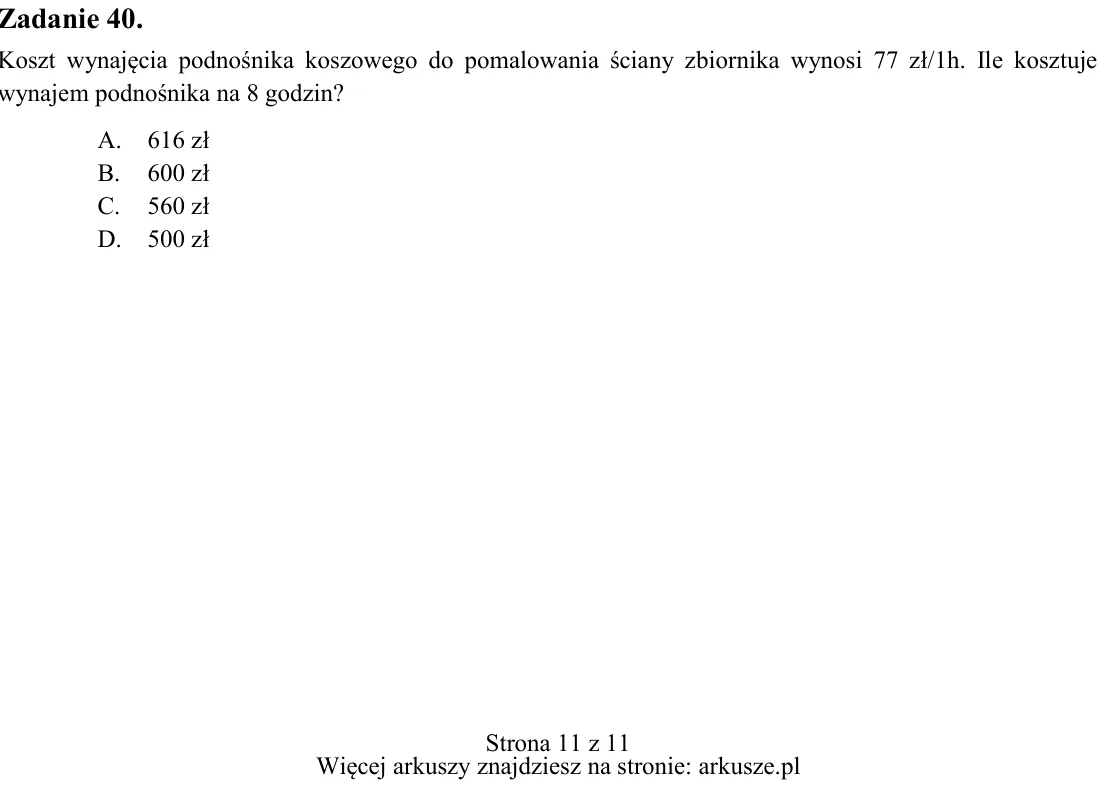

Zadanie 40. Koszt wynajęcia podnośnika koszowego do pomalowania ściany zbiornika wynosi 77 zł/1h. Ile kosztuje wynajem podnośnika na 8 godzin? A. 616 zł B. 600 zł C. 560 zł D. 500 zł
