B05 · Egzamin zawodowy · październik 2013

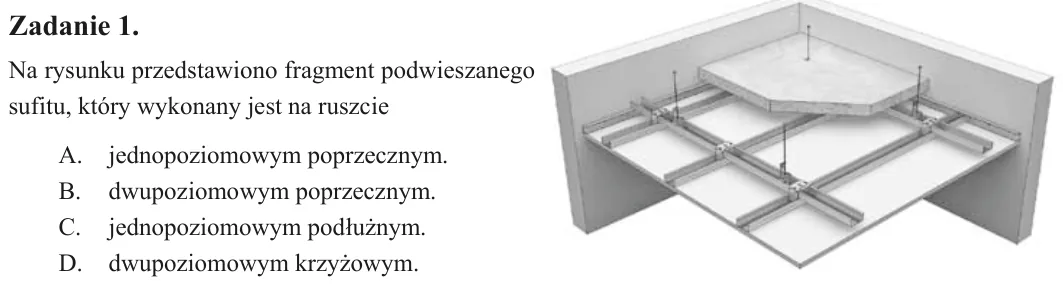

Zadanie 1. Na rysunku przedstawiono fragment podwieszanego sufitu, który wykonany jest na ruszcie A. jednopoziomowym poprzecznym. B. dwupoziomowym poprzecznym. C. jednopoziomowym podłużnym. D. dwupoziomowym krzyżowym.

Zadanie 2. Jednostką izolacyjności akustycznej przegrody (Rw) jest A. megapascal - MPa B. kiloniuton - kN C. gigawat - GW D. decybel - dB

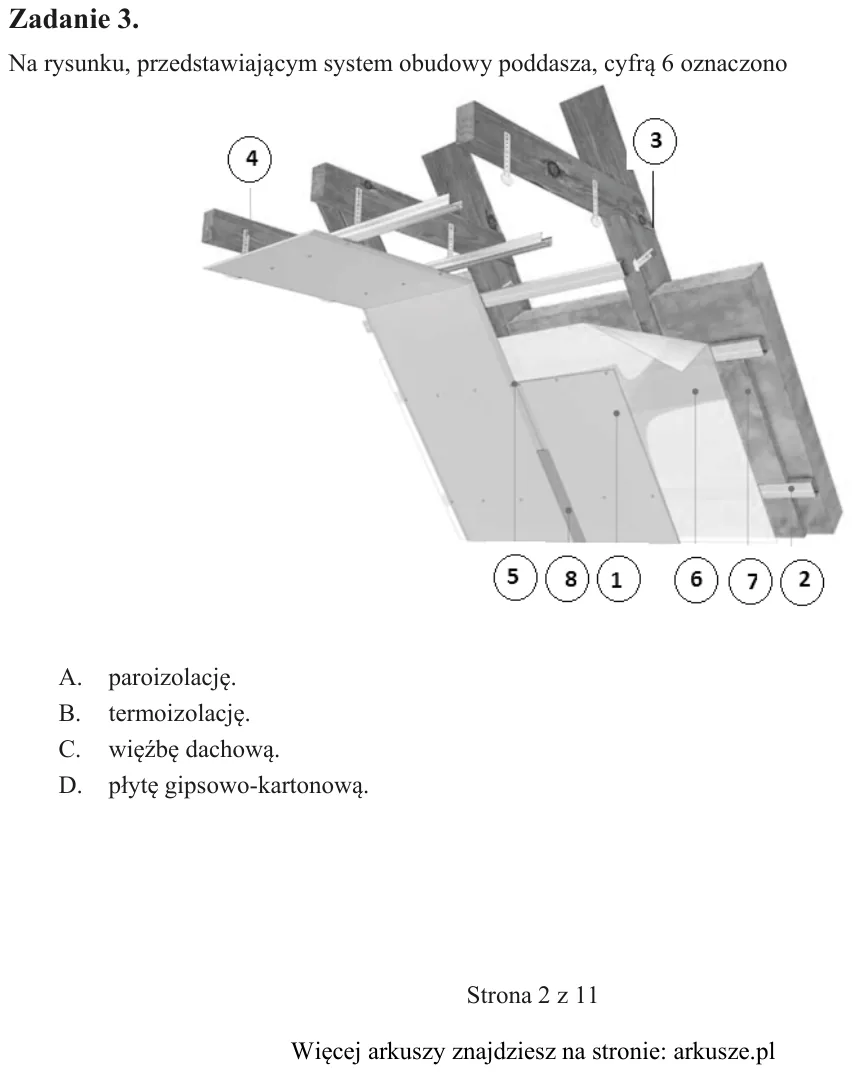

Zadanie 3. Na rysunku, przedstawiającym system obudowy poddasza, cyfrą 6 oznaczono A. paroizolację. B. termoizolację. C. więźbę dachową. D. płytę gipsowo-kartonową.

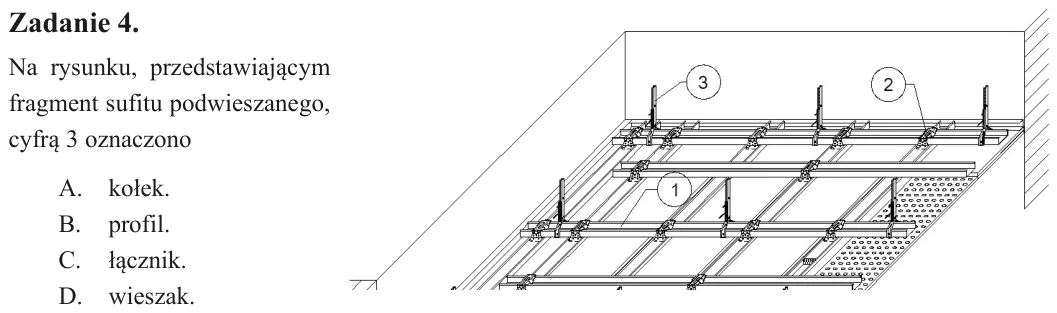

Zadanie 4. Na rysunku, przedstawiającym fragment sufitu podwieszanego, cyfrą 3 oznaczono A. kołek. B. profil. C. łącznik. D. wieszak.

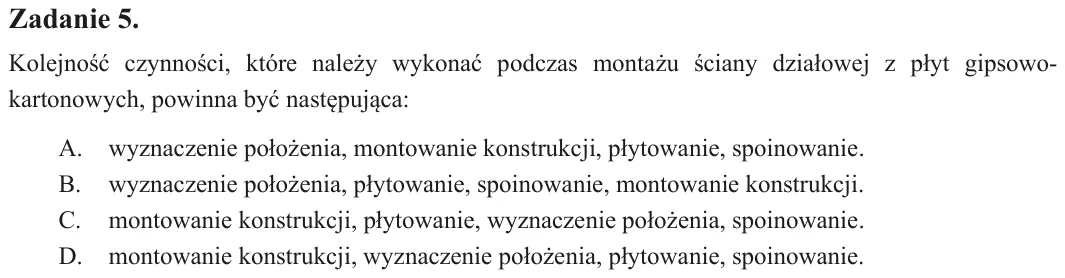

Zadanie 5. Kolejność czynności, które należy wykonać podczas montażu ściany działowej z płyt gipsowo- kartonowych, powinna być następująca: A. wyznaczenie położenia, montowanie konstrukcji, płytowanie, spoinowanie. B. wy

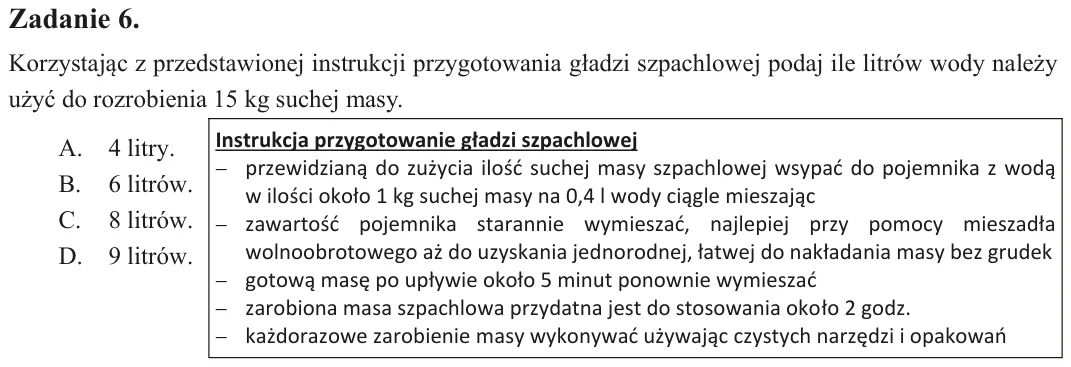

Zadanie 6. Korzystając z przedstawionej instrukcji przygotowania gładzi szpachlowej podaj ile litrów wody należy użyć do rozrobienia 15 kg suchej masy. A. 4 litry. B. 6 litrów. C. 8 litrów. D. 9 litrów.

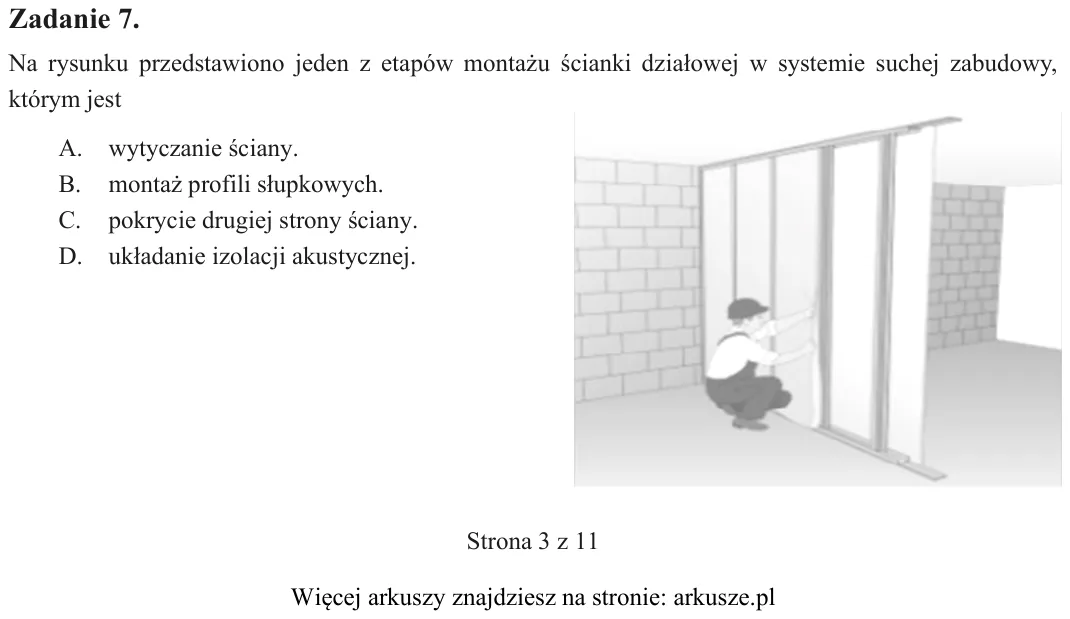

Zadanie 7. Na rysunku przedstawiono jeden z etapów montażu ścianki działowej w systemie suchej zabudowy, którym jest A. wytyczanie ściany. B. montaż profili słupkowych. C. pokrycie drugiej strony ściany. D. układanie izo

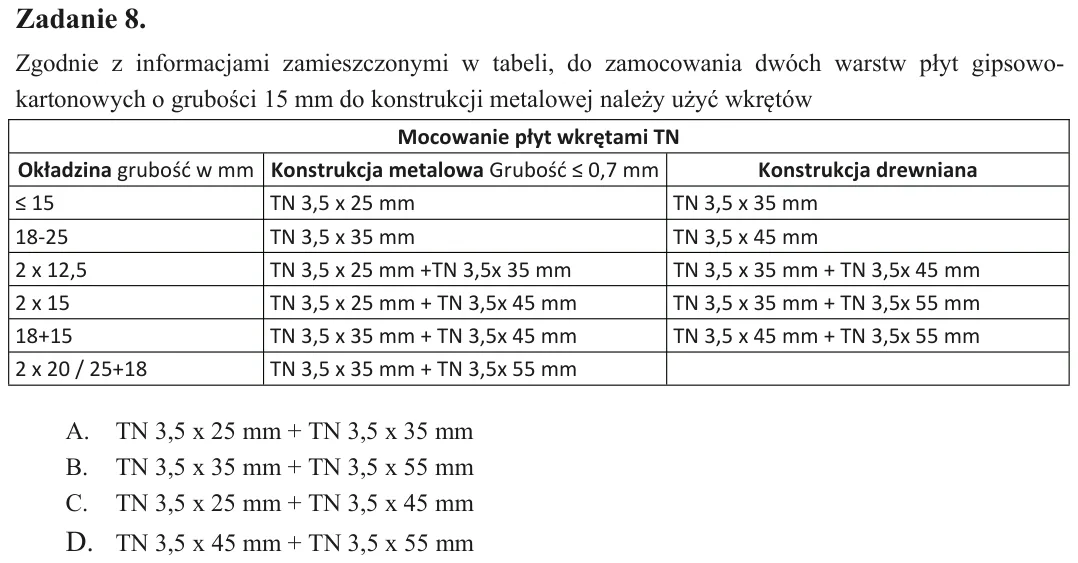

Zadanie 8. Zgodnie z informacjami zamieszczonymi w tabeli, do zamocowania dwóch warstw płyt gipsowo- kartonowych o grubości 15 mm do konstrukcji metalowej należy użyć wkrętów A. TN 3,5 x 25 mm + TN 3,5 x 35 mm B. TN 3,5

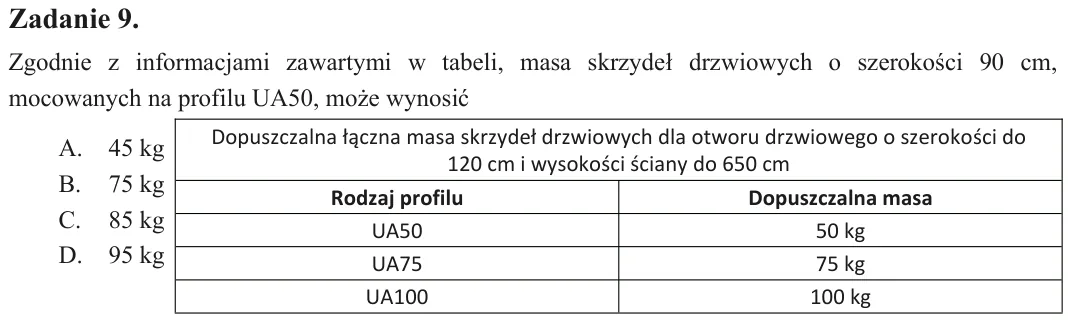

Zadanie 9. Zgodnie z informacjami zawartymi w tabeli, masa skrzydeł drzwiowych o szerokości 90 cm, mocowanych na profilu UA50, może wynosić A. 45 kg B. 75 kg C. 85 kg D. 95 kg

Zadanie 10. W symbolu profilu CW 100 (C 100) liczba 100 określa wymiar oznaczony na rysunku literą A. t B. s C. h D. b

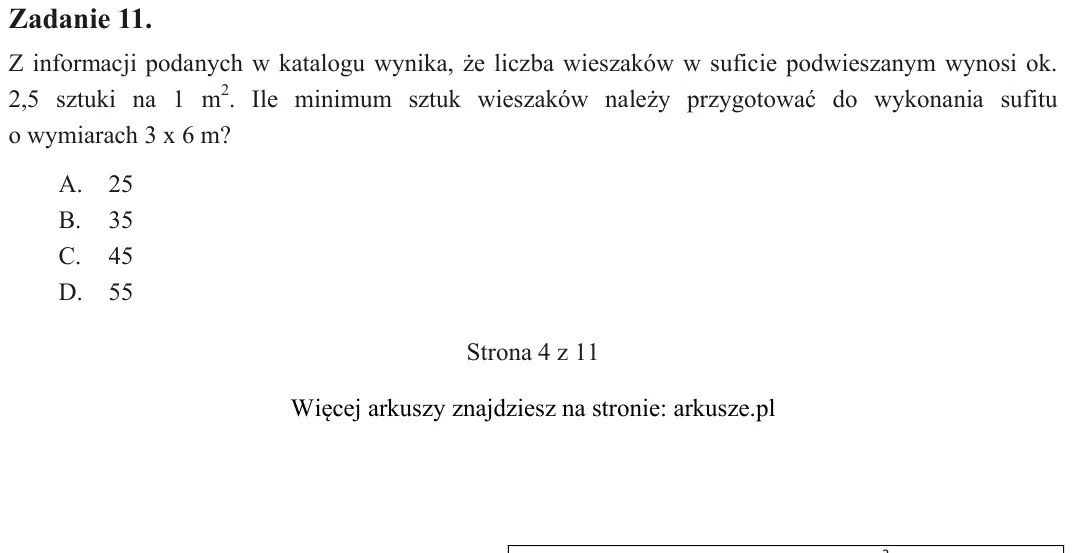

Zadanie 11. Z informacji podanych w katalogu wynika, że liczba wieszaków w suficie podwieszanym wynosi ok. 2,5 sztuki na 1 m2. Ile minimum sztuk wieszaków należy przygotować do wykonania sufitu o wymiarach 3 x 6 m? A. 25

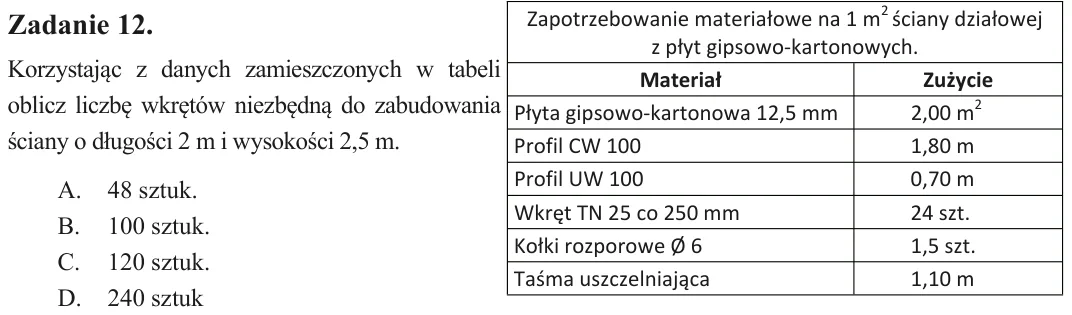

Zadanie 12. Korzystając z danych zamieszczonych w tabeli oblicz liczbę wkrętów niezbędną do zabudowania ściany o długości 2 m i wysokości 2,5 m. A. 48 sztuk. B. 100 sztuk. C. 120 sztuk. D. 240 sztuk

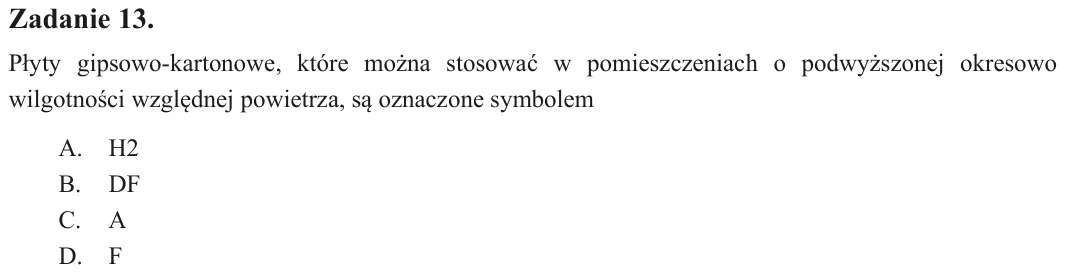

Zadanie 13. Płyty gipsowo-kartonowe, które można stosować w pomieszczeniach o podwyższonej okresowo wilgotności względnej powietrza, są oznaczone symbolem A. H2 B. DF C. A D. F

Zadanie 14. Do mocowania płyty gipsowo-kartonowej do profilu stalowego stosuje się A. blachowkręty. B. gwoździe. C. śruby. D. nity.

Zadanie 15. Przy wykonywaniu konstrukcji ściany działowej w systemie suchej zabudowy, do sufitu i do podłogi montuje się profile A. UW B. CW C. UD D. UA

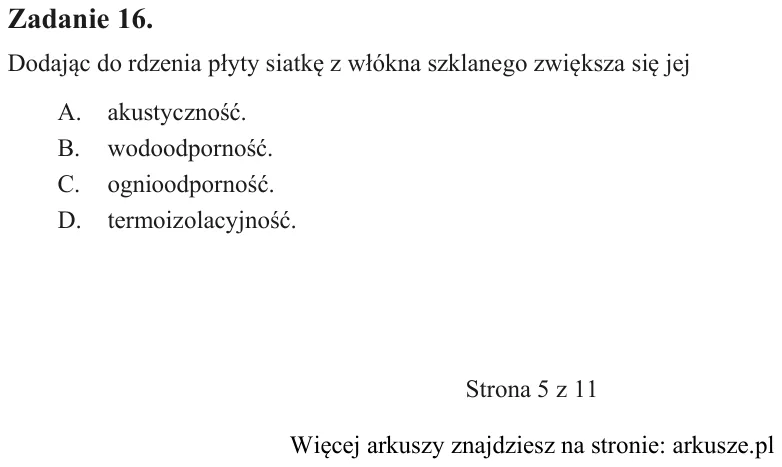

Zadanie 16. Dodając do rdzenia płyty siatkę z włókna szklanego zwiększa się jej A. akustyczność. B. wodoodporność. C. ognioodporność. D. termoizolacyjność. Materiał Zużycie Płyta gipsowo-kartonowa 12,5 mm 2,00 m2 Profil

Zadanie 17. Uchwyt noniuszowy jest elementem zabudowy A. sufitów podwieszanych. B. suchych jastrychów. C. okładzin ściennych. D. ścian działowych.

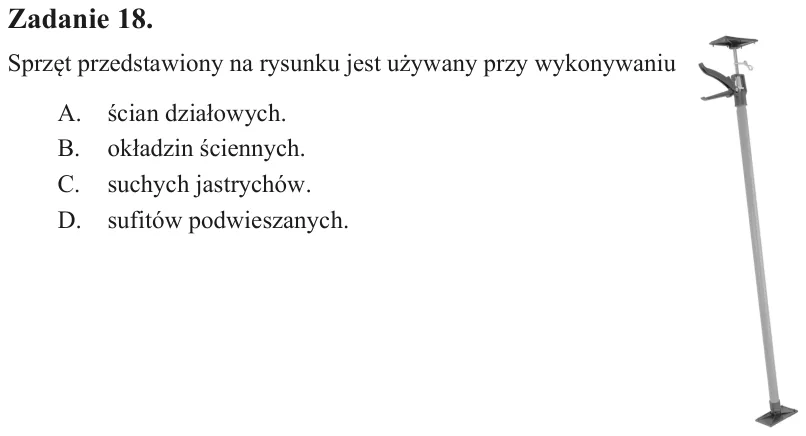

Zadanie 18. Sprzęt przedstawiony na rysunku jest używany przy wykonywaniu A. ścian działowych. B. okładzin ściennych. C. suchych jastrychów. D. sufitów podwieszanych.

Zadanie 19. Do kontroli ustawienia profilu w konstrukcji sufitu podwieszanego stosuje się A. pion. B. liniał. C. kątownik. D. poziomnicę.

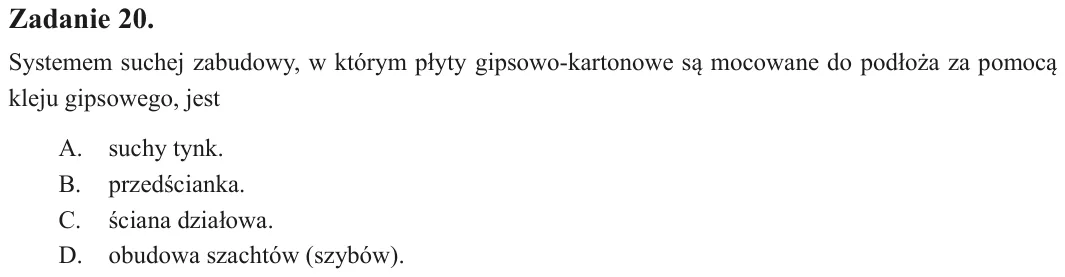

Zadanie 20. Systemem suchej zabudowy, w którym płyty gipsowo-kartonowe są mocowane do podłoża za pomocą kleju gipsowego, jest A. suchy tynk. B. przedścianka. C. ściana działowa. D. obudowa szachtów (szybów).

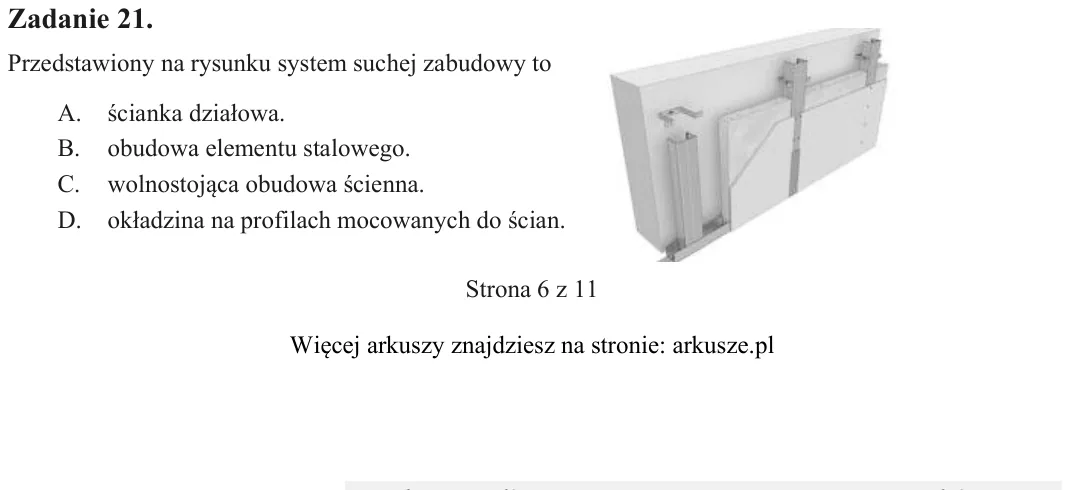

Zadanie 21. Przedstawiony na rysunku system suchej zabudowy to A. ścianka działowa. B. obudowa elementu stalowego. C. wolnostojąca obudowa ścienna. D. okładzina na profilach mocowanych do ścian.

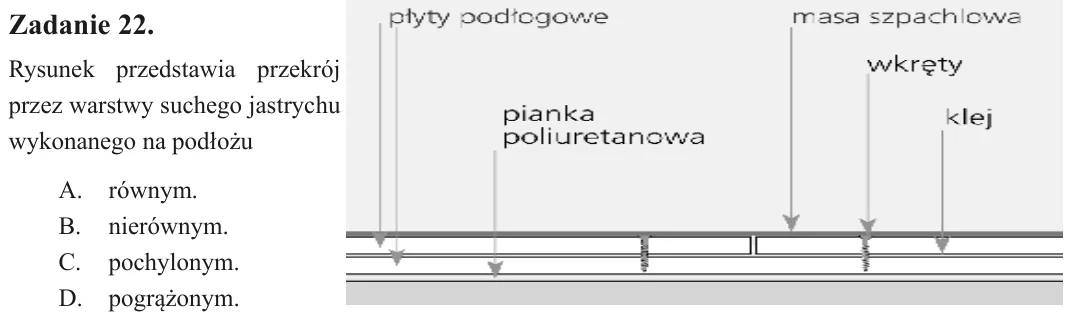

Zadanie 22. Rysunek przedstawia przekrój przez warstwy suchego jastrychu wykonanego na podłożu A. równym. B. nierównym. C. pochylonym. D. pogrążonym.

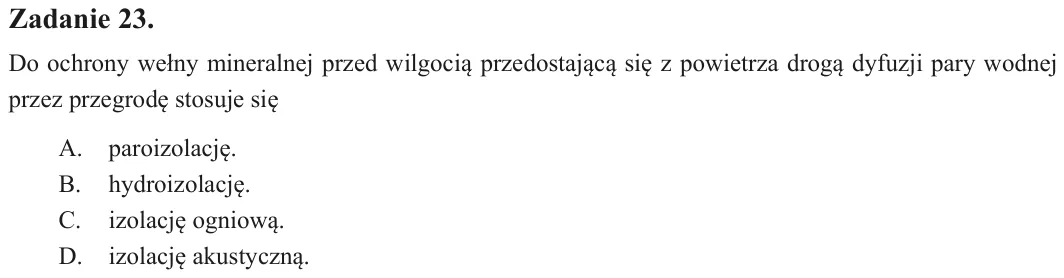

Zadanie 23. Do ochrony wełny mineralnej przed wilgocią przedostającą się z powietrza drogą dyfuzji pary wodnej przez przegrodę stosuje się A. paroizolację. B. hydroizolację. C. izolację ogniową. D. izolację akustyczną.

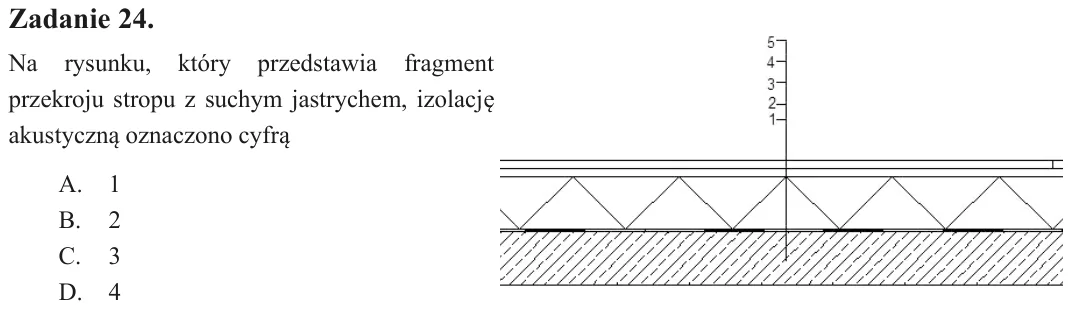

Zadanie 24. Na rysunku, który przedstawia fragment przekroju stropu z suchym jastrychem, izolację akustyczną oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

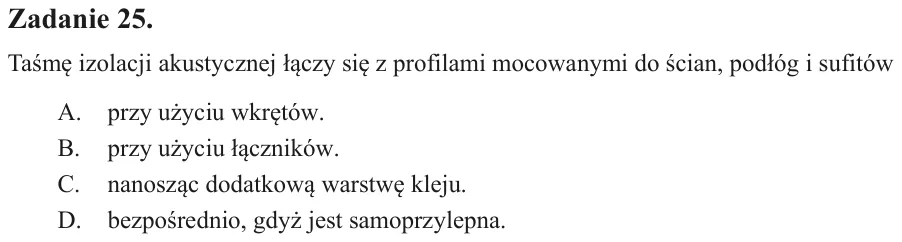

Zadanie 25. Taśmę izolacji akustycznej łączy się z profilami mocowanymi do ścian, podłóg i sufitów A. przy użyciu wkrętów. B. przy użyciu łączników. C. nanosząc dodatkową warstwę kleju. D. bezpośrednio, gdyż jest samoprz

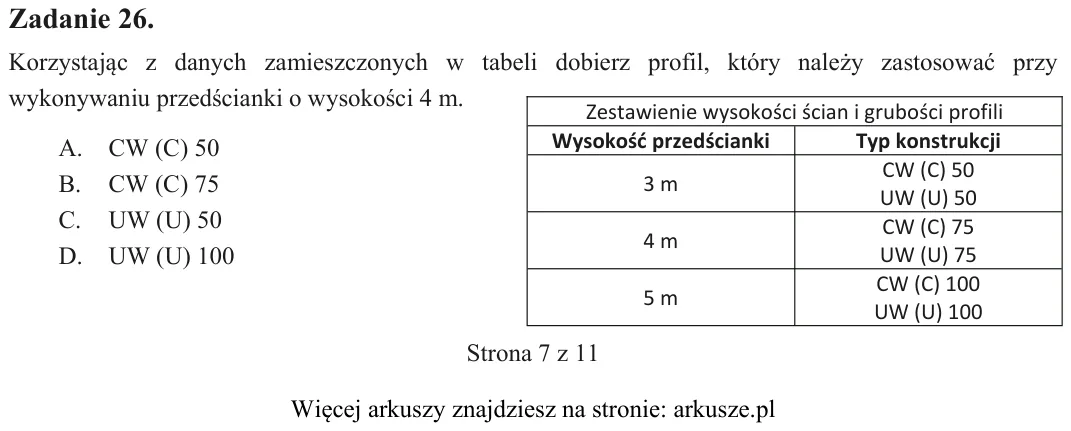

Zadanie 26. Korzystając z danych zamieszczonych w tabeli dobierz profil, który należy zastosować przy wykonywaniu przedścianki o wysokości 4 m. A. CW (C) 50 B. CW (C) 75 C. UW (U) 50 D. UW (U) 100 Wysokość przedścianki T

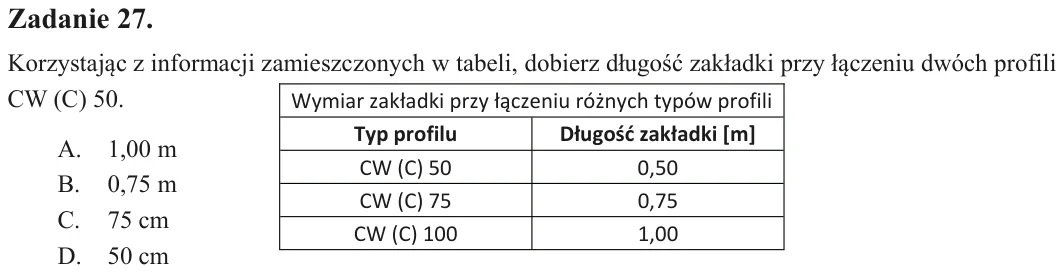

Zadanie 27. Korzystając z informacji zamieszczonych w tabeli, dobierz długość zakładki przy łączeniu dwóch profili CW (C) 50. A. 1,00 m B. 0,75 m C. 75 cm D. 50 cm

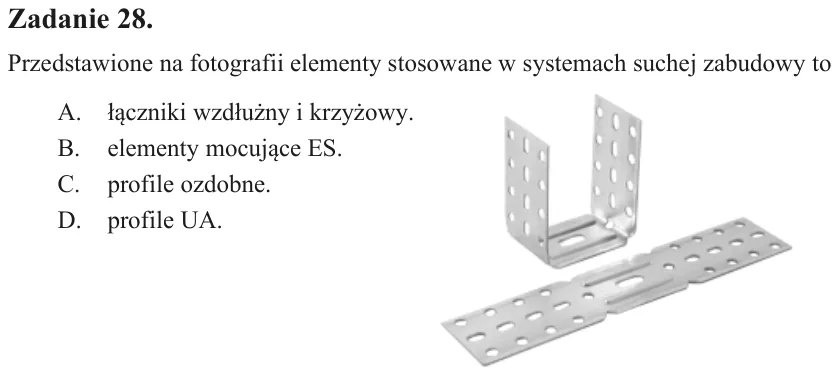

Zadanie 28. Przedstawione na fotografii elementy stosowane w systemach suchej zabudowy to A. łączniki wzdłużny i krzyżowy. B. elementy mocujące ES. C. profile ozdobne. D. profile UA.

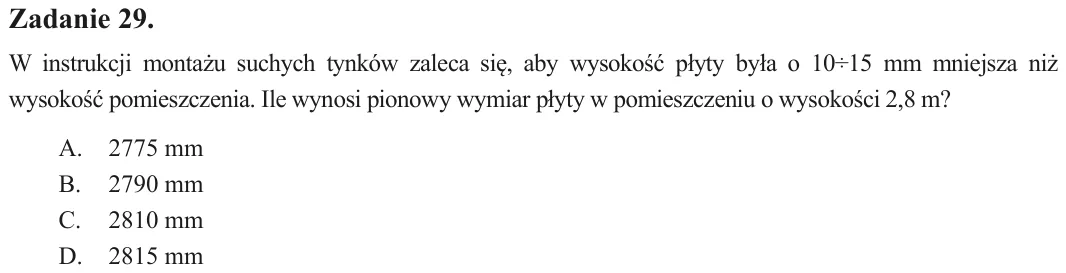

Zadanie 29. W instrukcji montażu suchych tynków zaleca się, aby wysokość płyty była o 10÷15 mm mniejsza niż wysokość pomieszczenia. Ile wynosi pionowy wymiar płyty w pomieszczeniu o wysokości 2,8 m? A. 2775 mm B. 2790 mm

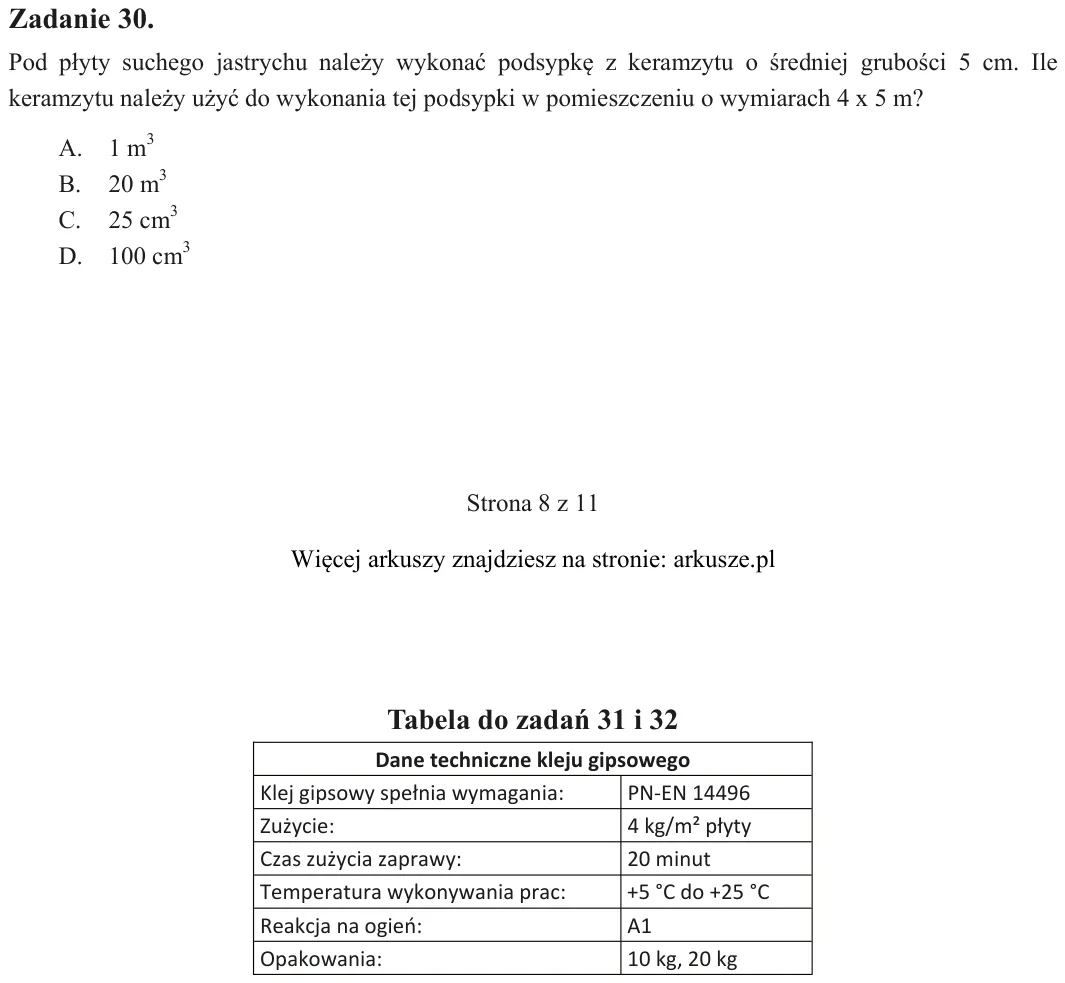

Zadanie 30. Pod płyty suchego jastrychu należy wykonać podsypkę z keramzytu o średniej grubości 5 cm. Ile keramzytu należy użyć do wykonania tej podsypki w pomieszczeniu o wymiarach 4 x 5 m? A. 1 m3 B. 20 m3 C. 25 cm3 D.

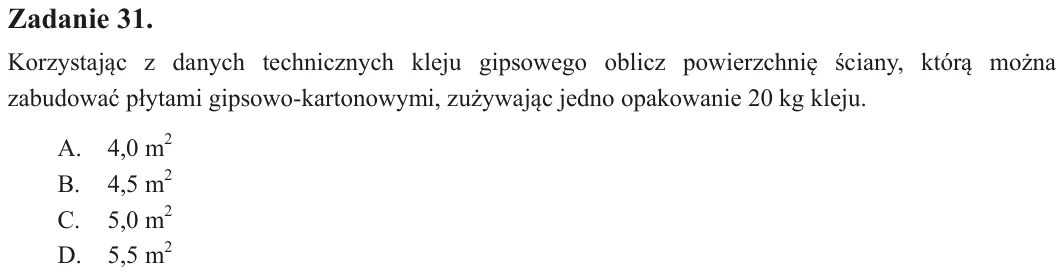

Zadanie 31. Korzystając z danych technicznych kleju gipsowego oblicz powierzchnię ściany, którą można zabudować płytami gipsowo-kartonowymi, zużywając jedno opakowanie 20 kg kleju. A. 4,0 m2 B. 4,5 m2 C. 5,0 m2 D. 5,5 m2

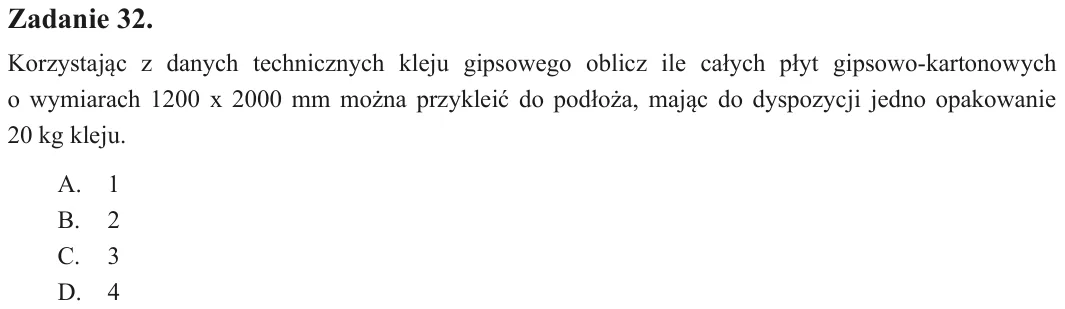

Zadanie 32. Korzystając z danych technicznych kleju gipsowego oblicz ile całych płyt gipsowo-kartonowych o wymiarach 1200 x 2000 mm można przykleić do podłoża, mając do dyspozycji jedno opakowanie 20 kg kleju. A. 1 B. 2

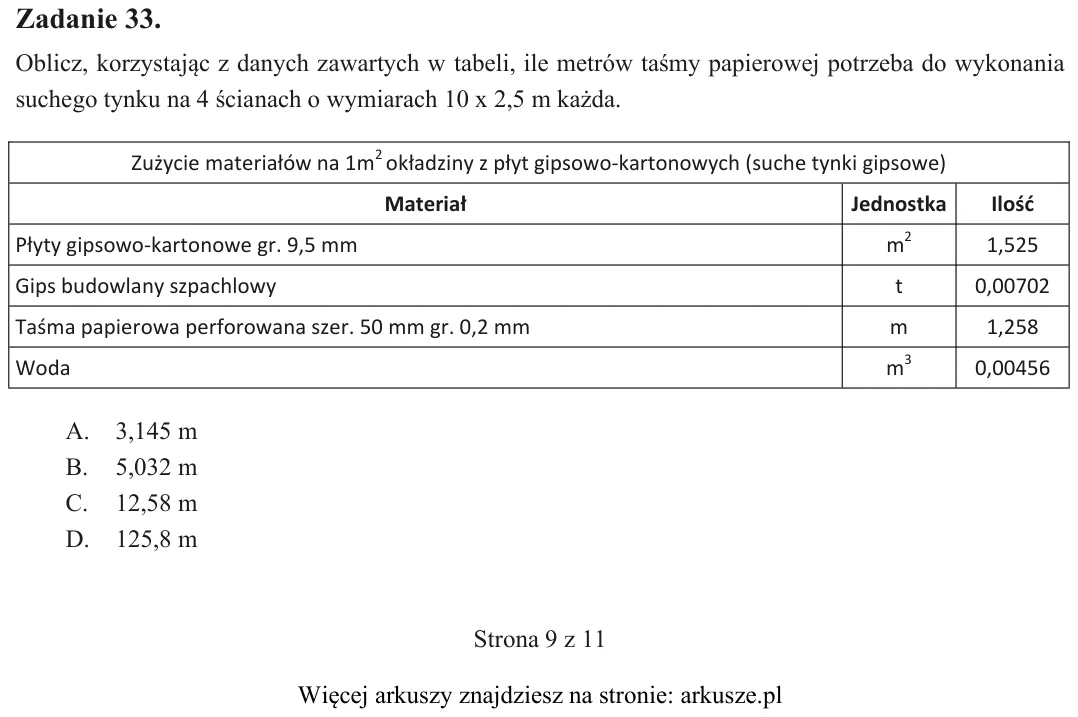

Zadanie 33. Oblicz, korzystając z danych zawartych w tabeli, ile metrów taśmy papierowej potrzeba do wykonania suchego tynku na 4 ścianach o wymiarach 10 x 2,5 m każda. A. 3,145 m B. 5,032 m C. 12,58 m D. 125,8 m Klej gi

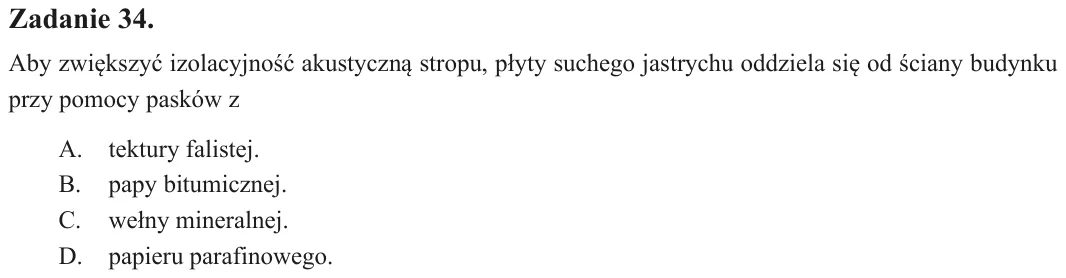

Zadanie 34. Aby zwiększyć izolacyjność akustyczną stropu, płyty suchego jastrychu oddziela się od ściany budynku przy pomocy pasków z A. tektury falistej. B. papy bitumicznej. C. wełny mineralnej. D. papieru parafinowego

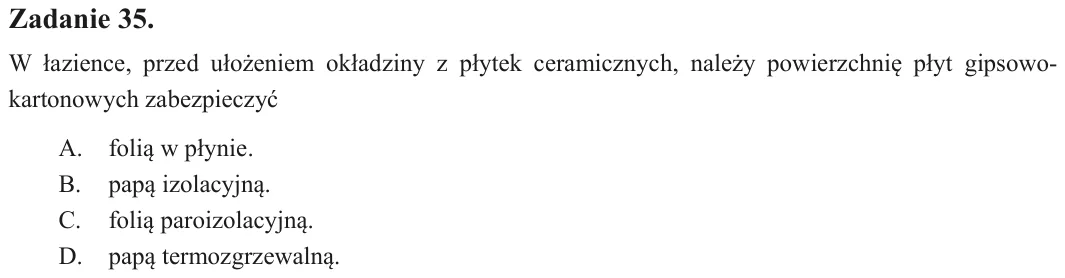

Zadanie 35. W łazience, przed ułożeniem okładziny z płytek ceramicznych, należy powierzchnię płyt gipsowo- kartonowych zabezpieczyć A. folią w płynie. B. papą izolacyjną. C. folią paroizolacyjną. D. papą termozgrzewalną.

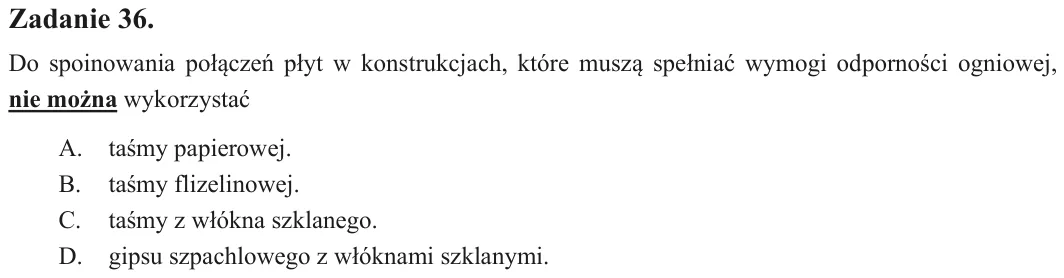

Zadanie 36. Do spoinowania połączeń płyt w konstrukcjach, które muszą spełniać wymogi odporności ogniowej, nie można wykorzystać A. taśmy papierowej. B. taśmy flizelinowej. C. taśmy z włókna szklanego. D. gipsu szpachlow

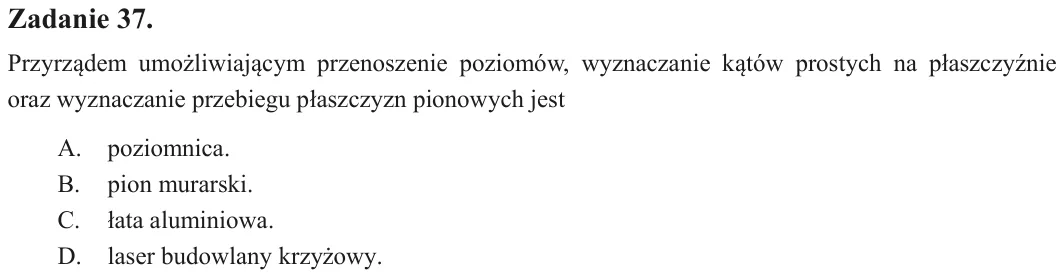

Zadanie 37. Przyrządem umożliwiającym przenoszenie poziomów, wyznaczanie kątów prostych na płaszczyźnie oraz wyznaczanie przebiegu płaszczyzn pionowych jest A. poziomnica. B. pion murarski. C. łata aluminiowa. D. laser b

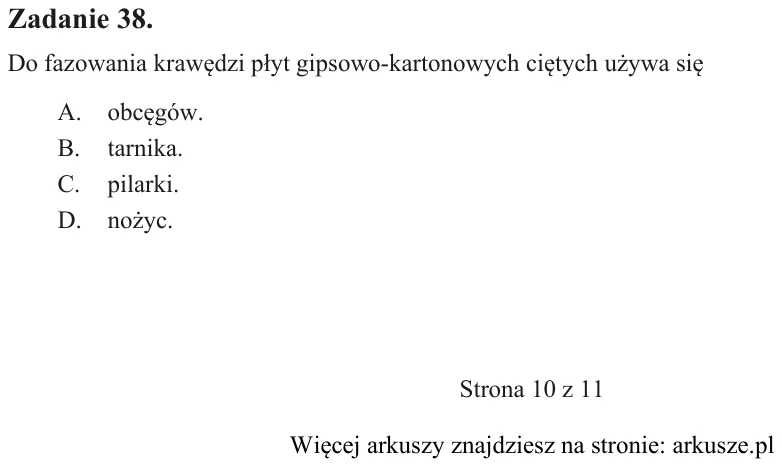

Zadanie 38. Do fazowania krawędzi płyt gipsowo-kartonowych ciętych używa się A. obcęgów. B. tarnika. C. pilarki. D. nożyc.

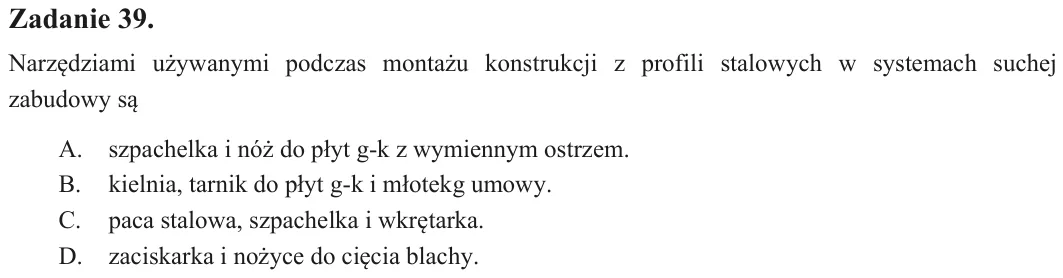

Zadanie 39. Narzędziami używanymi podczas montażu konstrukcji z profili stalowych w systemach suchej zabudowy są A. szpachelka i nóż do płyt g-k z wymiennym ostrzem. B. kielnia, tarnik do płyt g-k i młotek g umowy. C. pa

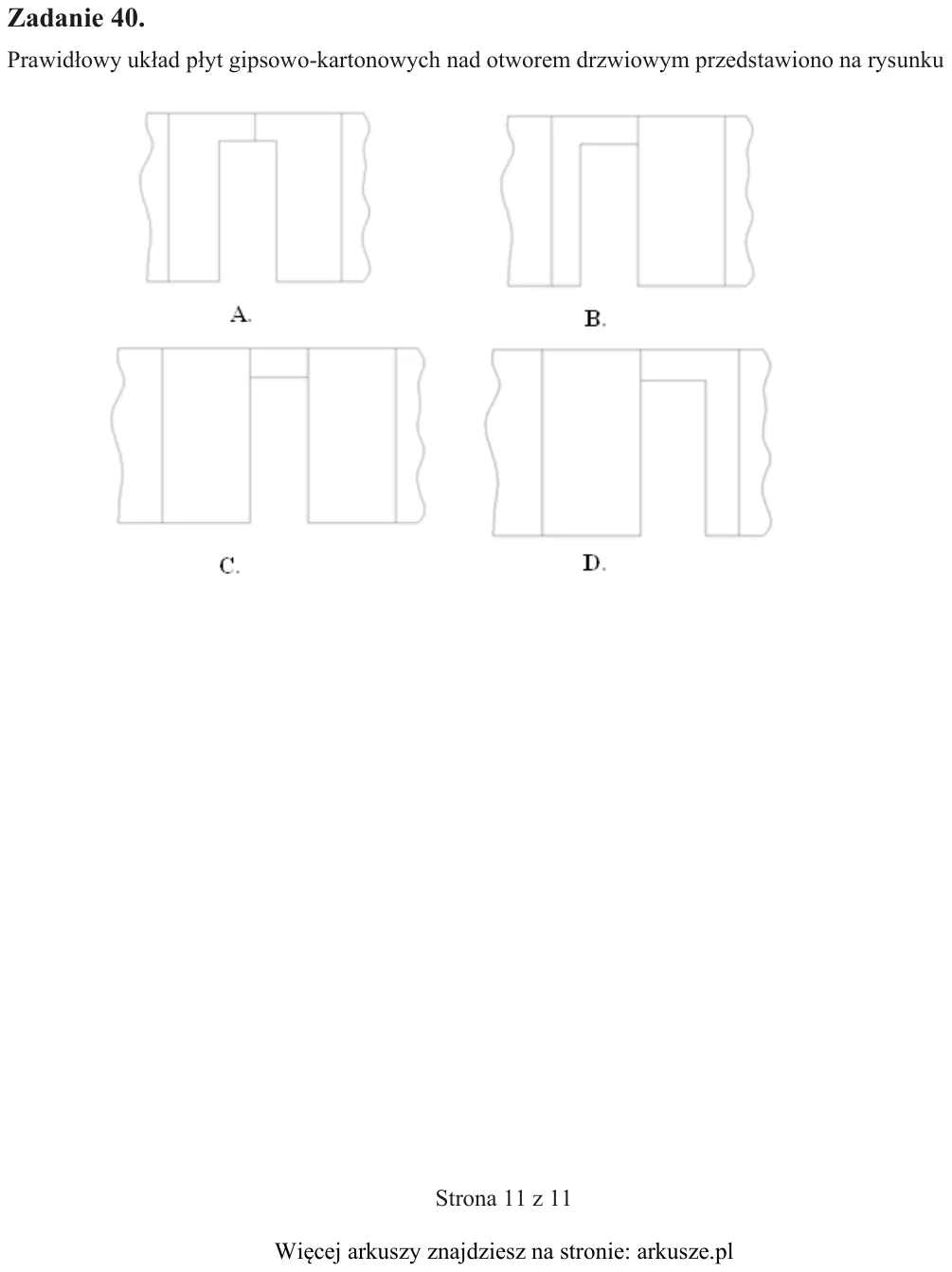

Zadanie 40. Prawidłowy układ płyt gipsowo-kartonowych nad otworem drzwiowym przedstawiono na rysunku
