B08 · Egzamin zawodowy · styczeń 2014

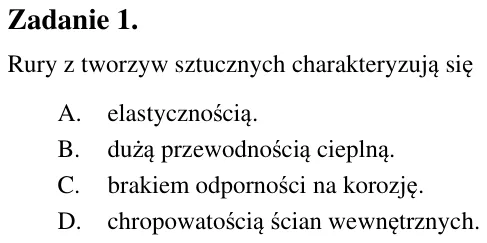

Zadanie 1. Rury z tworzyw sztucznych charakteryzują się A. elastycznością. B. dużą przewodnością cieplną. C. brakiem odporności na korozję. D. chropowatością ścian wewnętrznych.

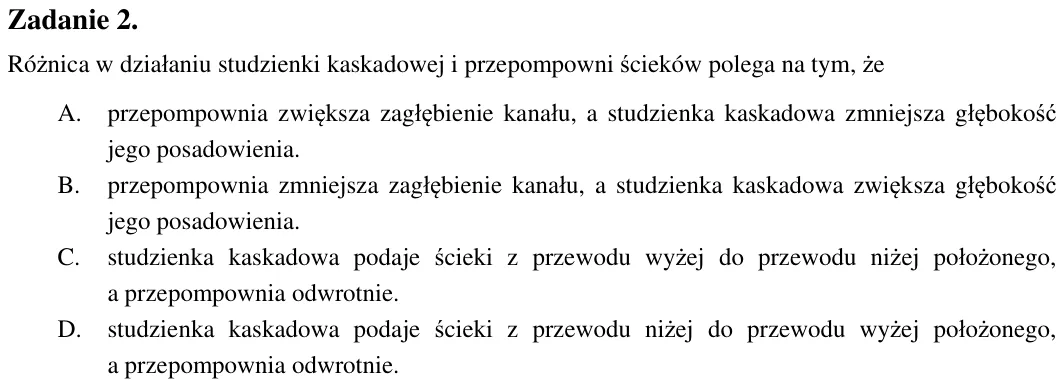

Zadanie 2. Różnica w działaniu studzienki kaskadowej i przepompowni ścieków polega na tym, że A. przepompownia zwiększa zagłębienie kanału, a studzienka kaskadowa zmniejsza głębokość jego posadowienia. B. przepompownia z

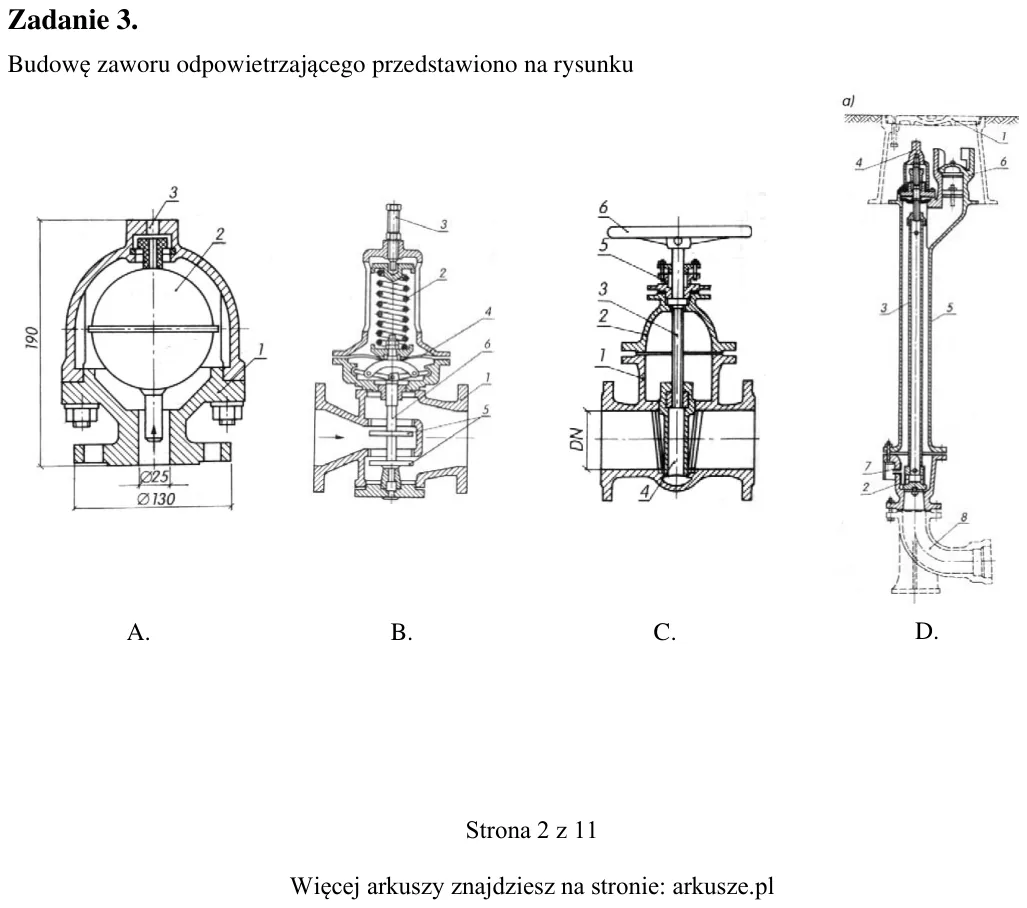

Zadanie 3. Budowę zaworu odpowietrzającego przedstawiono na rysunku A. B. C. D.

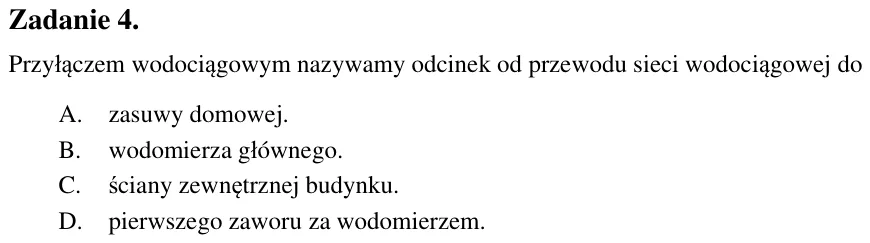

Zadanie 4. Przyłączem wodociągowym nazywamy odcinek od przewodu sieci wodociągowej do A. zasuwy domowej. B. wodomierza głównego. C. ściany zewnętrznej budynku. D. pierwszego zaworu za wodomierzem.

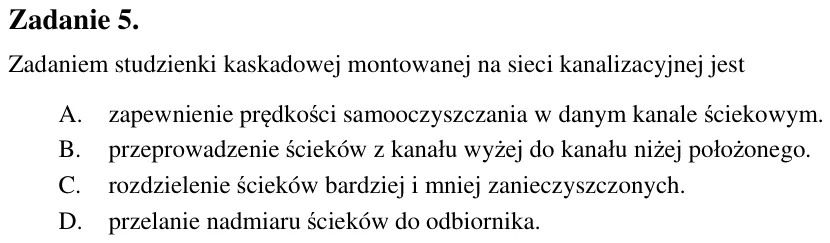

Zadanie 5. Zadaniem studzienki kaskadowej montowanej na sieci kanalizacyjnej jest A. zapewnienie prędkości samooczyszczania w danym kanale ściekowym. B. przeprowadzenie ścieków z kanału wyżej do kanału niżej położonego.

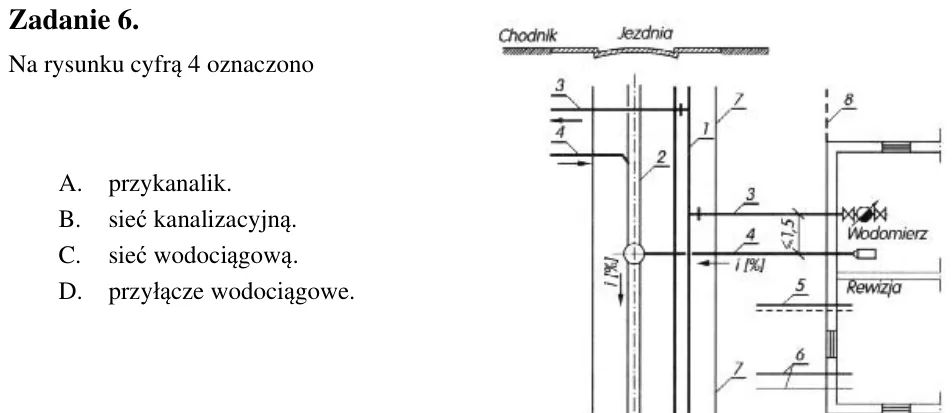

Zadanie 6. Na rysunku cyfrą 4 oznaczono A. przykanalik. B. sieć kanalizacyjną. C. sieć wodociągową. D. przyłącze wodociągowe.

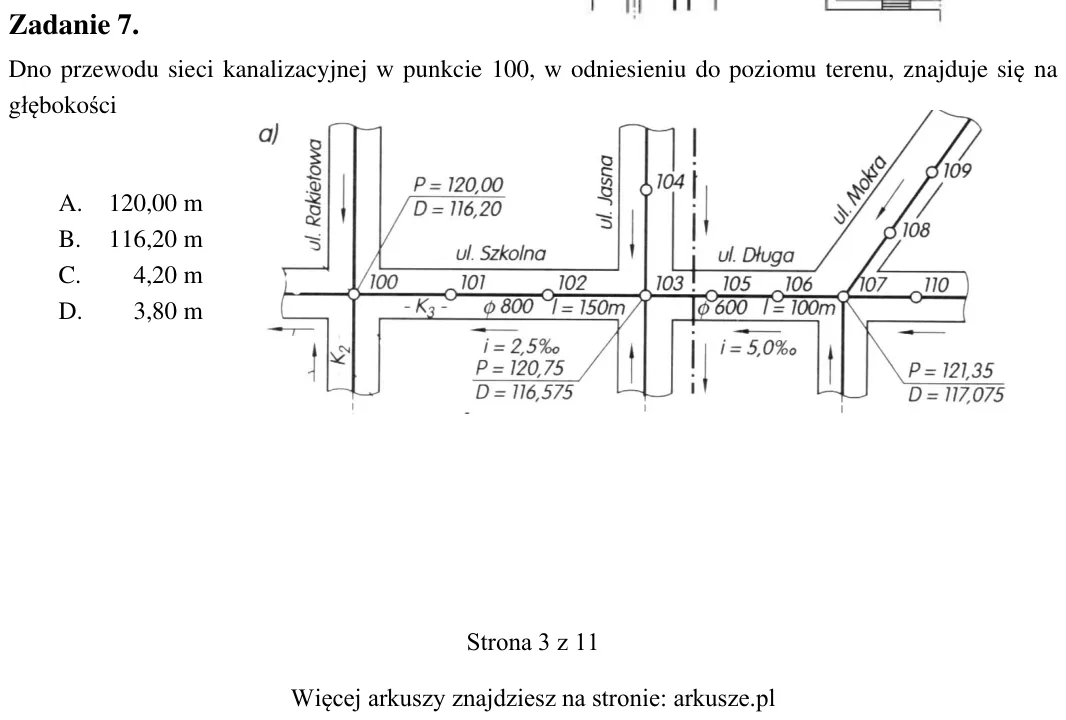

Zadanie 7. Dno przewodu sieci kanalizacyjnej w punkcie 100, w odniesieniu do poziomu terenu, znajduje się na głębokości A. 120,00 m B. 116,20 m C. 4,20 m D. 3,80 m

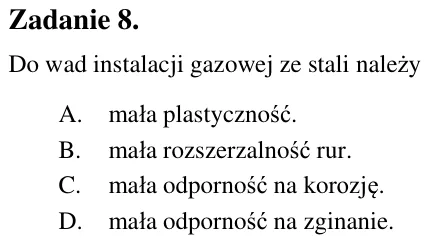

Zadanie 8. Do wad instalacji gazowej ze stali należy A. mała plastyczność. B. mała rozszerzalność rur. C. mała odporność na korozję. D. mała odporność na zginanie.

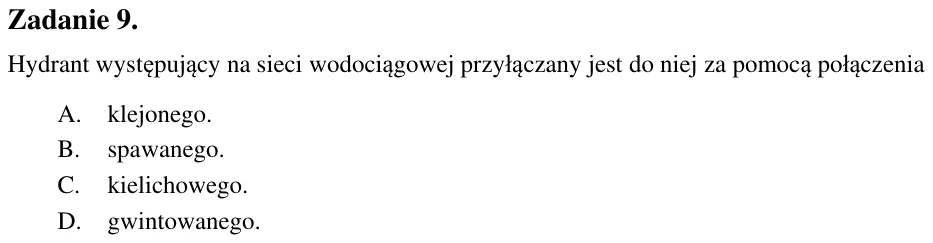

Zadanie 9. Hydrant występujący na sieci wodociągowej przyłączany jest do niej za pomocą połączenia A. klejonego. B. spawanego. C. kielichowego. D. gwintowanego.

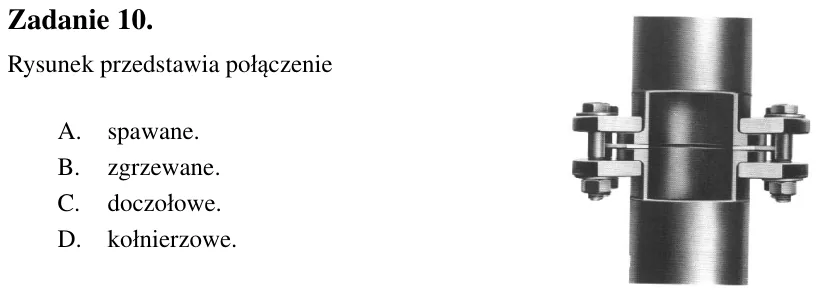

Zadanie 10. Rysunek przedstawia połączenie A. spawane. B. zgrzewane. C. doczołowe. D. kołnierzowe.

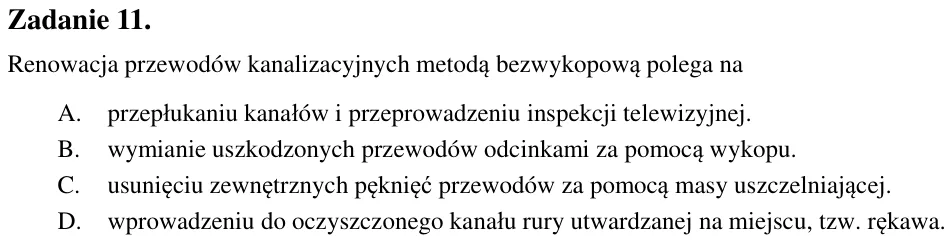

Zadanie 11. Renowacja przewodów kanalizacyjnych metodą bezwykopową polega na A. przepłukaniu kanałów i przeprowadzeniu inspekcji telewizyjnej. B. wymianie uszkodzonych przewodów odcinkami za pomocą wykopu. C. usunięciu z

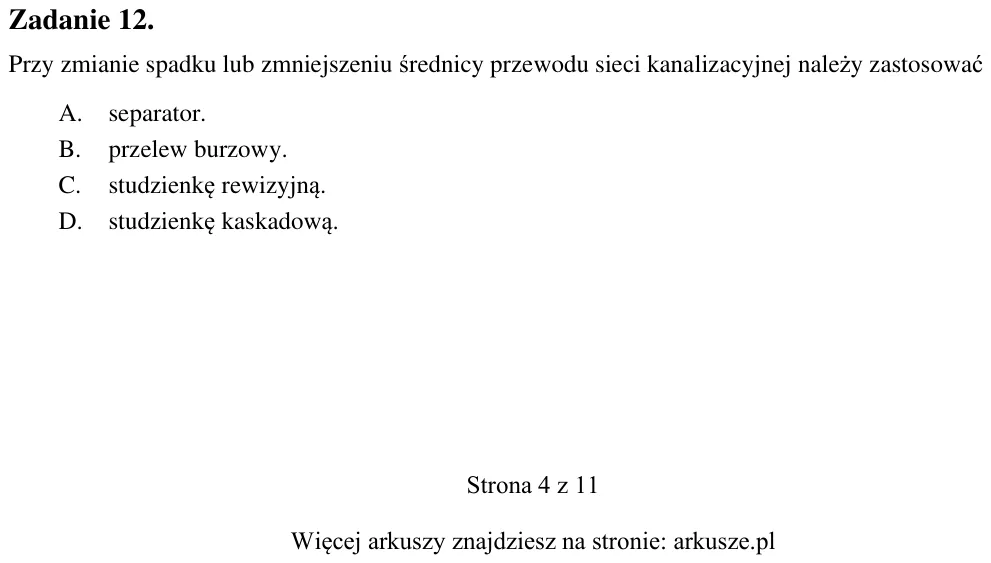

Zadanie 12. Przy zmianie spadku lub zmniejszeniu średnicy przewodu sieci kanalizacyjnej należy zastosować A. separator. B. przelew burzowy. C. studzienkę rewizyjną. D. studzienkę kaskadową.

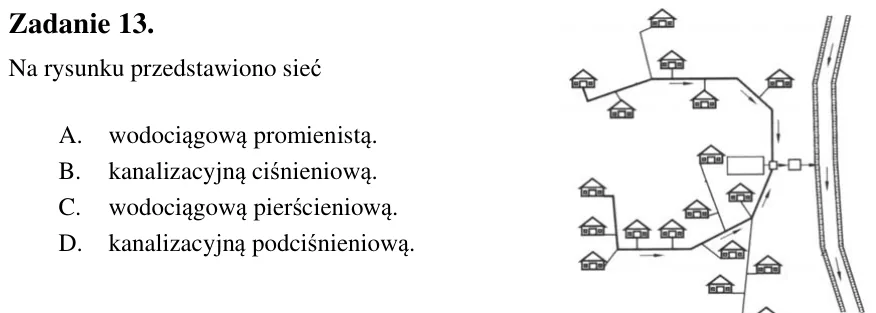

Zadanie 13. Na rysunku przedstawiono sieć A. wodociągową promienistą. B. kanalizacyjną ciśnieniową. C. wodociągową pierścieniową. D. kanalizacyjną podciśnieniową.

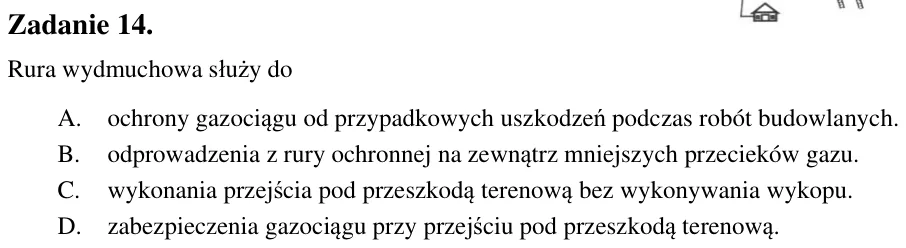

Zadanie 14. Rura wydmuchowa służy do A. ochrony gazociągu od przypadkowych uszkodzeń podczas robót budowlanych. B. odprowadzenia z rury ochronnej na zewnątrz mniejszych przecieków gazu. C. wykonania przejścia pod przeszk

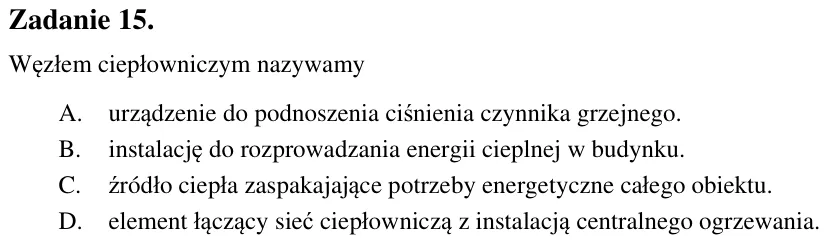

Zadanie 15. Węzłem ciepłowniczym nazywamy A. urządzenie do podnoszenia ciśnienia czynnika grzejnego. B. instalację do rozprowadzania energii cieplnej w budynku. C. źródło ciepła zaspakajające potrzeby energetyczne całego

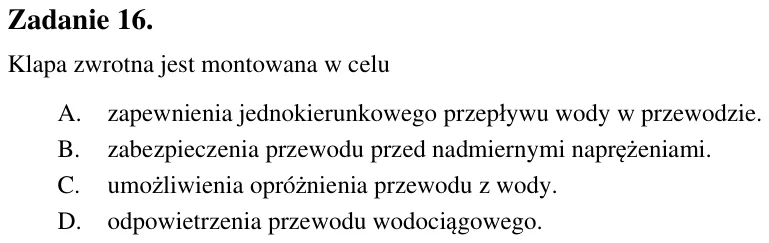

Zadanie 16. Klapa zwrotna jest montowana w celu A. zapewnienia jednokierunkowego przepływu wody w przewodzie. B. zabezpieczenia przewodu przed nadmiernymi naprężeniami. C. umożliwienia opróżnienia przewodu z wody. D. odp

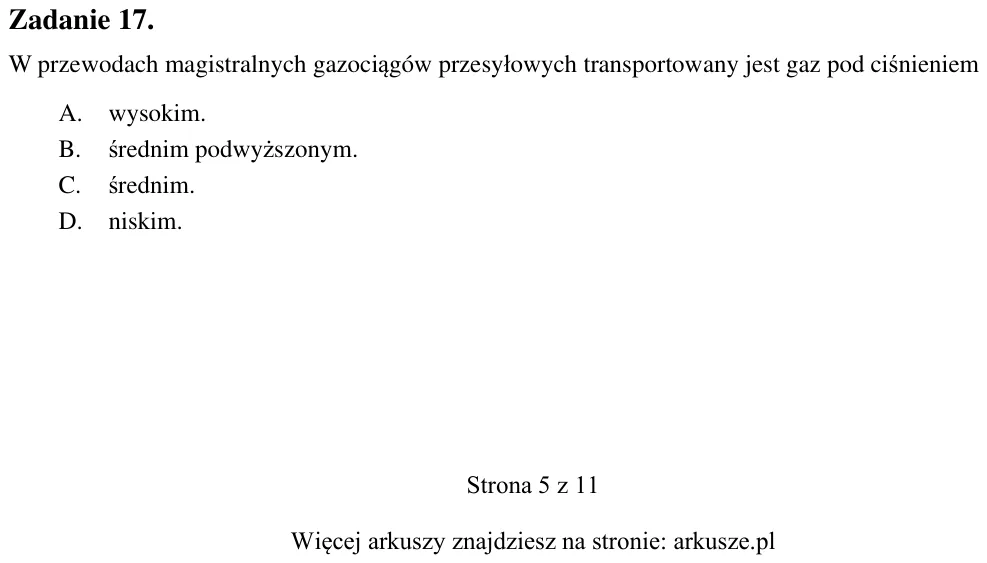

Zadanie 17. W przewodach magistralnych gazociągów przesyłowych transportowany jest gaz pod ciśnieniem A. wysokim. B. średnim podwyższonym. C. średnim. D. niskim.

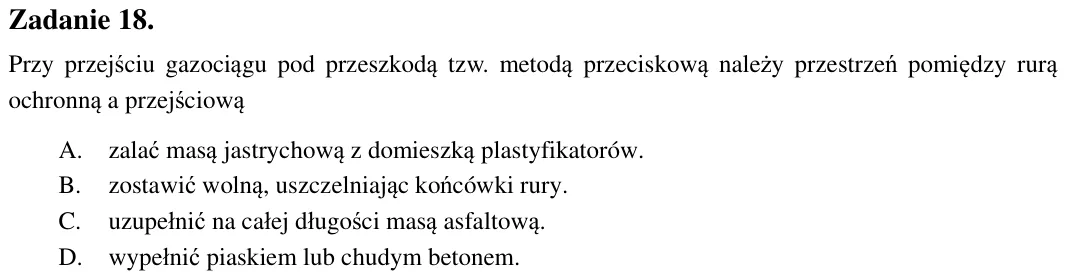

Zadanie 18. Przy przejściu gazociągu pod przeszkodą tzw. metodą przeciskową należy przestrzeń pomiędzy rurą ochronną a przejściową A. zalać masą jastrychową z domieszką plastyfikatorów. B. zostawić wolną, uszczelniając k

Zadanie 19. Gaz rozprowadzany jest do rejonu zasilania gazociągiem A. miejskim. B. zasilającym. C. rozdzielczym. D. magistralnym.

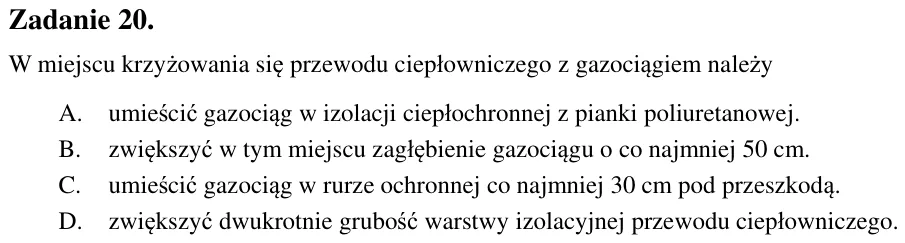

Zadanie 20. W miejscu krzyżowania się przewodu ciepłowniczego z gazociągiem należy A. umieścić gazociąg w izolacji ciepłochronnej z pianki poliuretanowej. B. zwiększyć w tym miejscu zagłębienie gazociągu o co najmniej 50

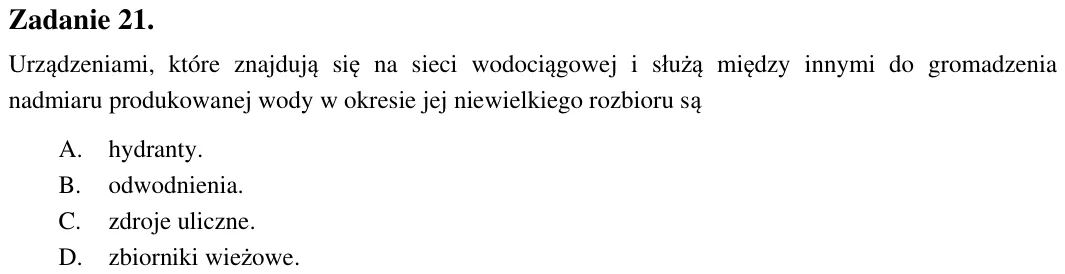

Zadanie 21. Urządzeniami, które znajdują się na sieci wodociągowej i służą między innymi do gromadzenia nadmiaru produkowanej wody w okresie jej niewielkiego rozbioru są A. hydranty. B. odwodnienia. C. zdroje uliczne. D.

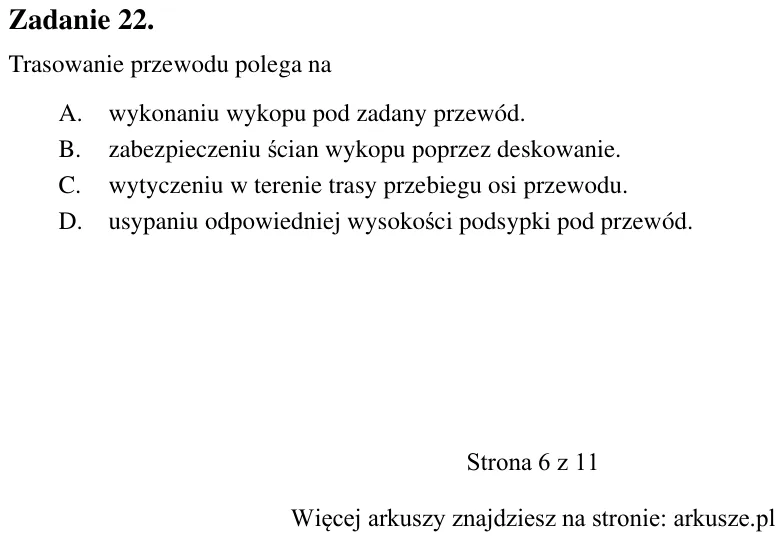

Zadanie 22. Trasowanie przewodu polega na A. wykonaniu wykopu pod zadany przewód. B. zabezpieczeniu ścian wykopu poprzez deskowanie. C. wytyczeniu w terenie trasy przebiegu osi przewodu. D. usypaniu odpowiedniej wysokośc

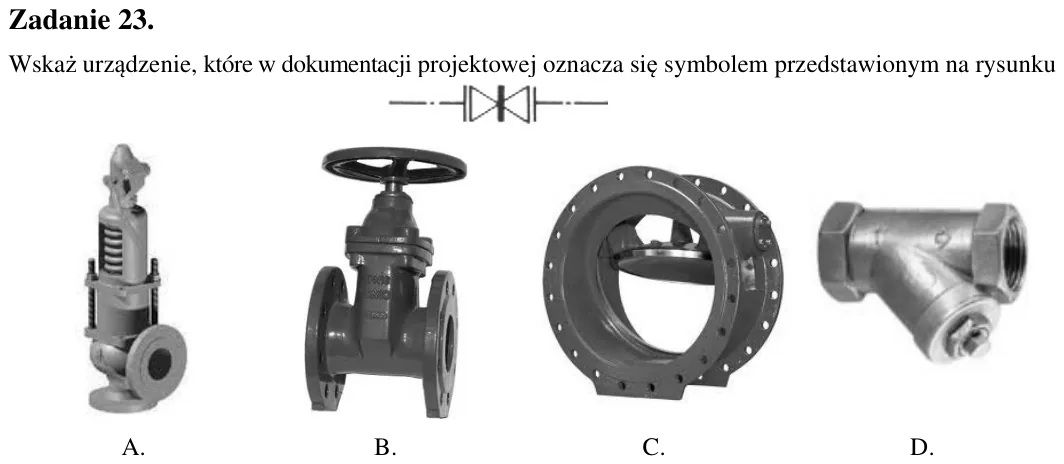

Zadanie 23. Wskaż urządzenie, które w dokumentacji projektowej oznacza się symbolem przedstawionym na rysunku

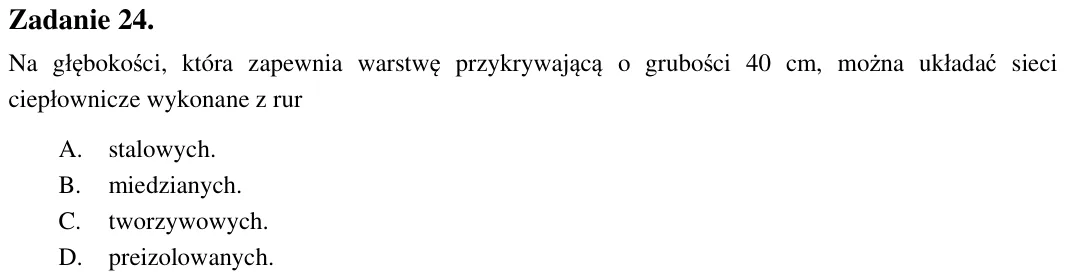

Zadanie 24. Na głębokości, która zapewnia warstwę przykrywającą o grubości 40 cm, można układać sieci ciepłownicze wykonane z rur A. stalowych. B. miedzianych. C. tworzywowych. D. preizolowanych.

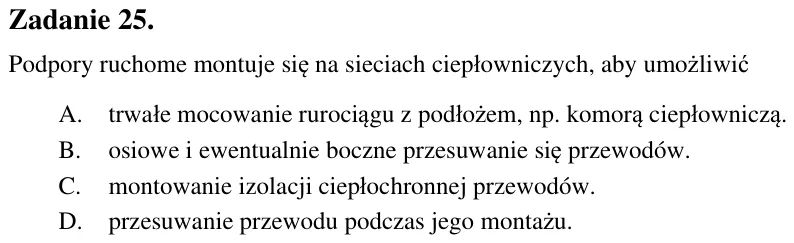

Zadanie 25. Podpory ruchome montuje się na sieciach ciepłowniczych, aby umożliwić A. trwałe mocowanie rurociągu z podłożem, np. komorą ciepłowniczą. B. osiowe i ewentualnie boczne przesuwanie się przewodów. C. montowanie

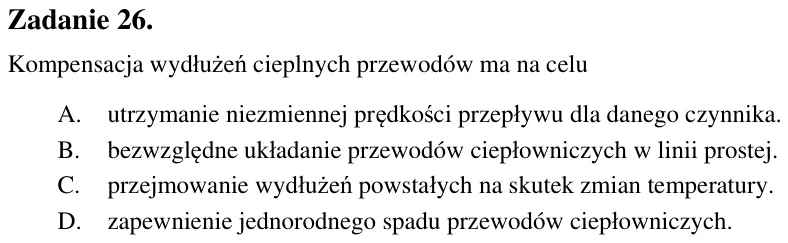

Zadanie 26. Kompensacja wydłużeń cieplnych przewodów ma na celu A. utrzymanie niezmiennej prędkości przepływu dla danego czynnika. B. bezwzględne układanie przewodów ciepłowniczych w linii prostej. C. przejmowanie wydłuż

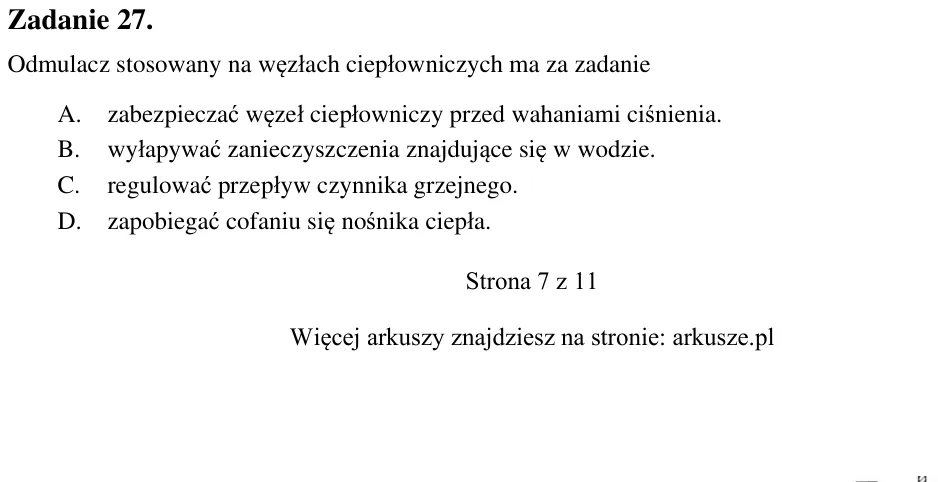

Zadanie 27. Odmulacz stosowany na węzłach ciepłowniczych ma za zadanie A. zabezpieczać węzeł ciepłowniczy przed wahaniami ciśnienia. B. wyłapywać zanieczyszczenia znajdujące się w wodzie. C. regulować przepływ czynnika g

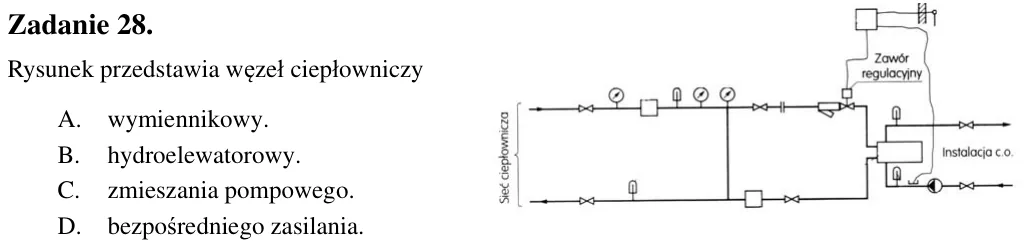

Zadanie 28. Rysunek przedstawia węzeł ciepłowniczy A. wymiennikowy. B. hydroelewatorowy. C. zmieszania pompowego. D. bezpośredniego zasilania.

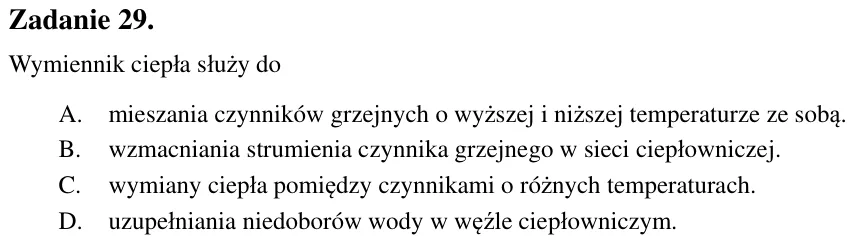

Zadanie 29. Wymiennik ciepła służy do A. mieszania czynników grzejnych o wyższej i niższej temperaturze ze sobą. B. wzmacniania strumienia czynnika grzejnego w sieci ciepłowniczej. C. wymiany ciepła pomiędzy czynnikami o

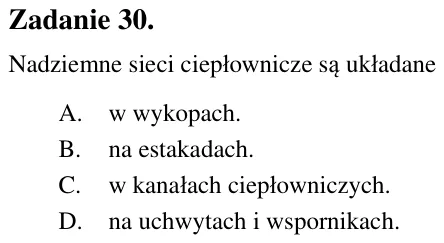

Zadanie 30. Nadziemne sieci ciepłownicze są układane A. w wykopach. B. na estakadach. C. w kanałach ciepłowniczych. D. na uchwytach i wspornikach.

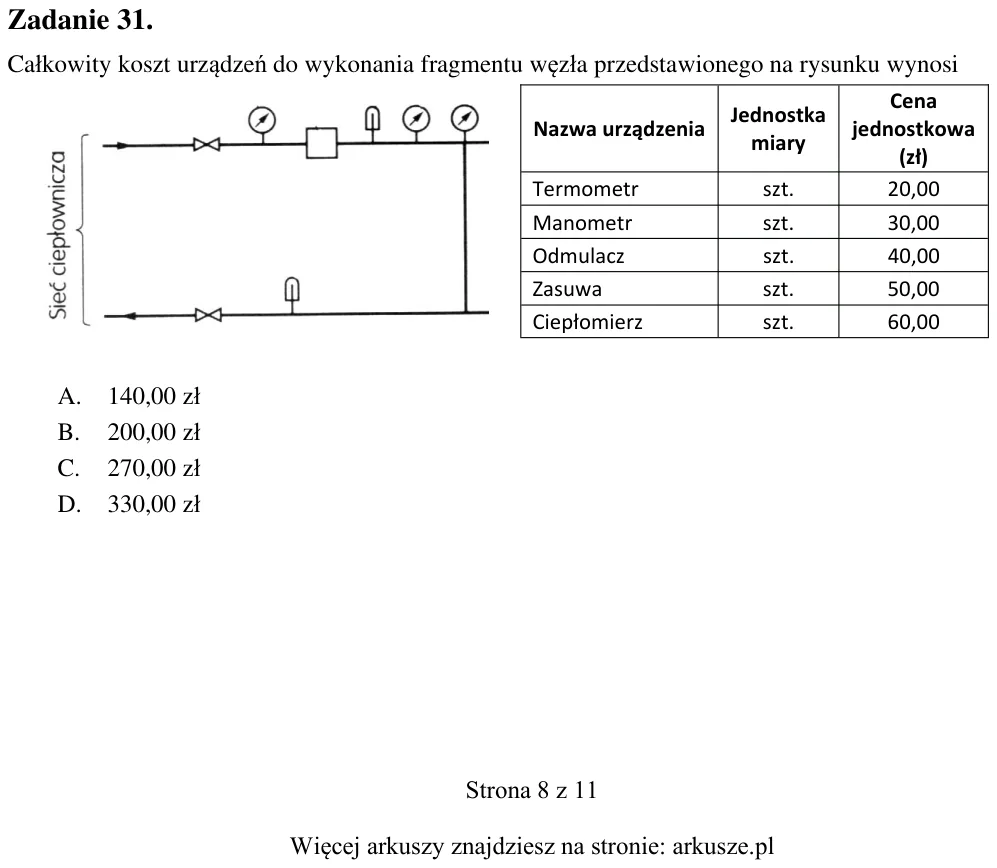

Zadanie 31. Całkowity koszt urządzeń do wykonania fragmentu węzła przedstawionego na rysunku wynosi A. 140,00 zł B. 200,00 zł C. 270,00 zł D. 330,00 zł Nazwa urządzenia Jednostka miary Cena jednostkowa (zł) Termometr szt

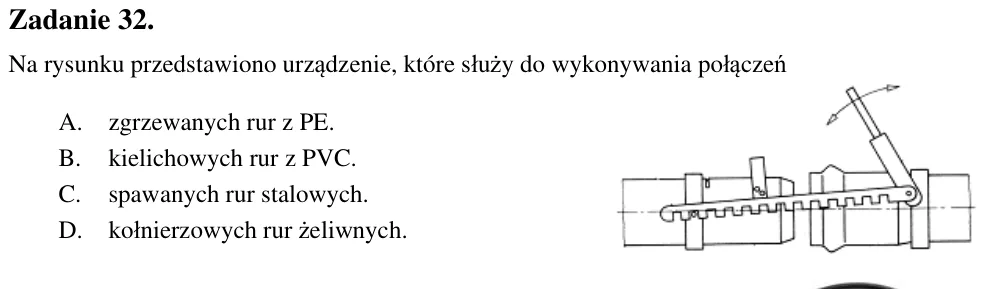

Zadanie 32. Na rysunku przedstawiono urządzenie, które służy do wykonywania połączeń A. zgrzewanych rur z PE. B. kielichowych rur z PVC. C. spawanych rur stalowych. D. kołnierzowych rur żeliwnych.

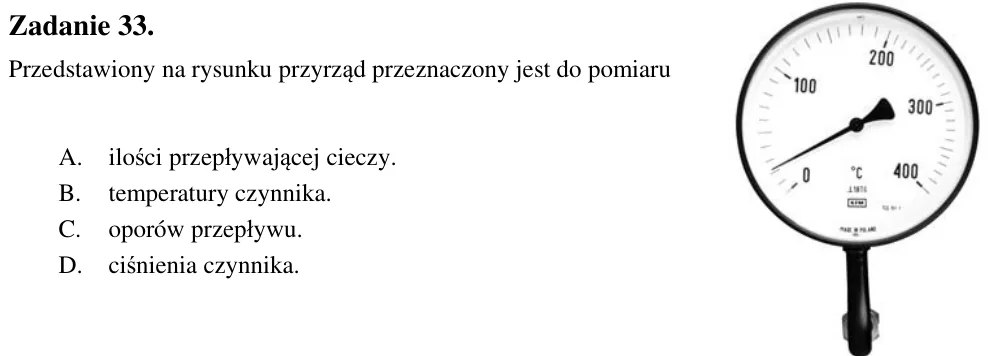

Zadanie 33. Przedstawiony na rysunku przyrząd przeznaczony jest do pomiaru A. ilości przepływającej cieczy. B. temperatury czynnika. C. oporów przepływu. D. ciśnienia czynnika.

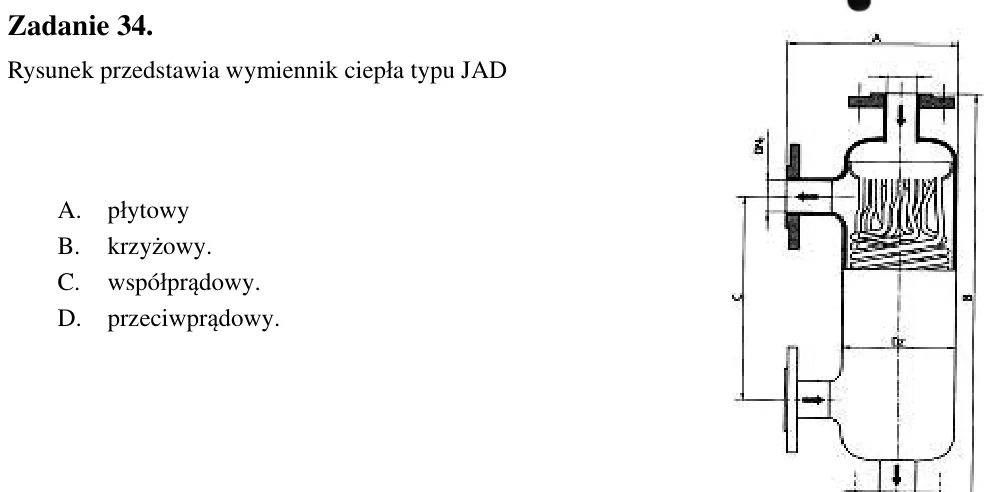

Zadanie 34. Rysunek przedstawia wymiennik ciepła typu JAD A. płytowy B. krzyżowy. C. współprądowy. D. przeciwprądowy.

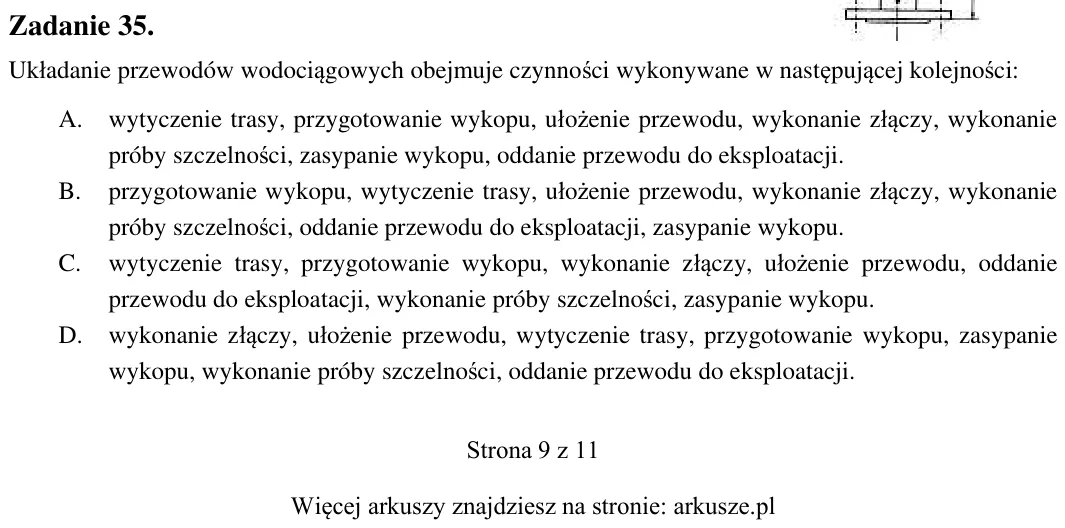

Zadanie 35. Układanie przewodów wodociągowych obejmuje czynności wykonywane w następującej kolejności: A. wytyczenie trasy, przygotowanie wykopu, ułożenie przewodu, wykonanie złączy, wykonanie próby szczelności, zasypani

Zadanie 36. Na rysunku przedstawiono A. mufę. B. zawór. C. trójnik. D. złączkę.

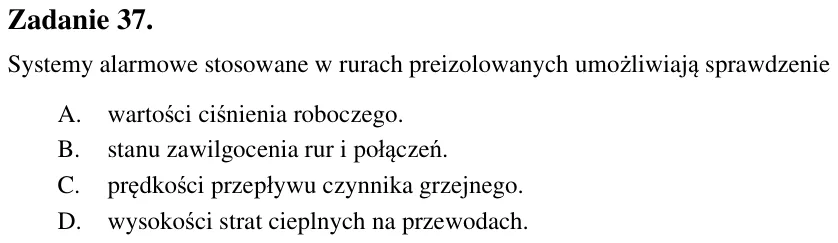

Zadanie 37. Systemy alarmowe stosowane w rurach preizolowanych umożliwiają sprawdzenie A. wartości ciśnienia roboczego. B. stanu zawilgocenia rur i połączeń. C. prędkości przepływu czynnika grzejnego. D. wysokości strat

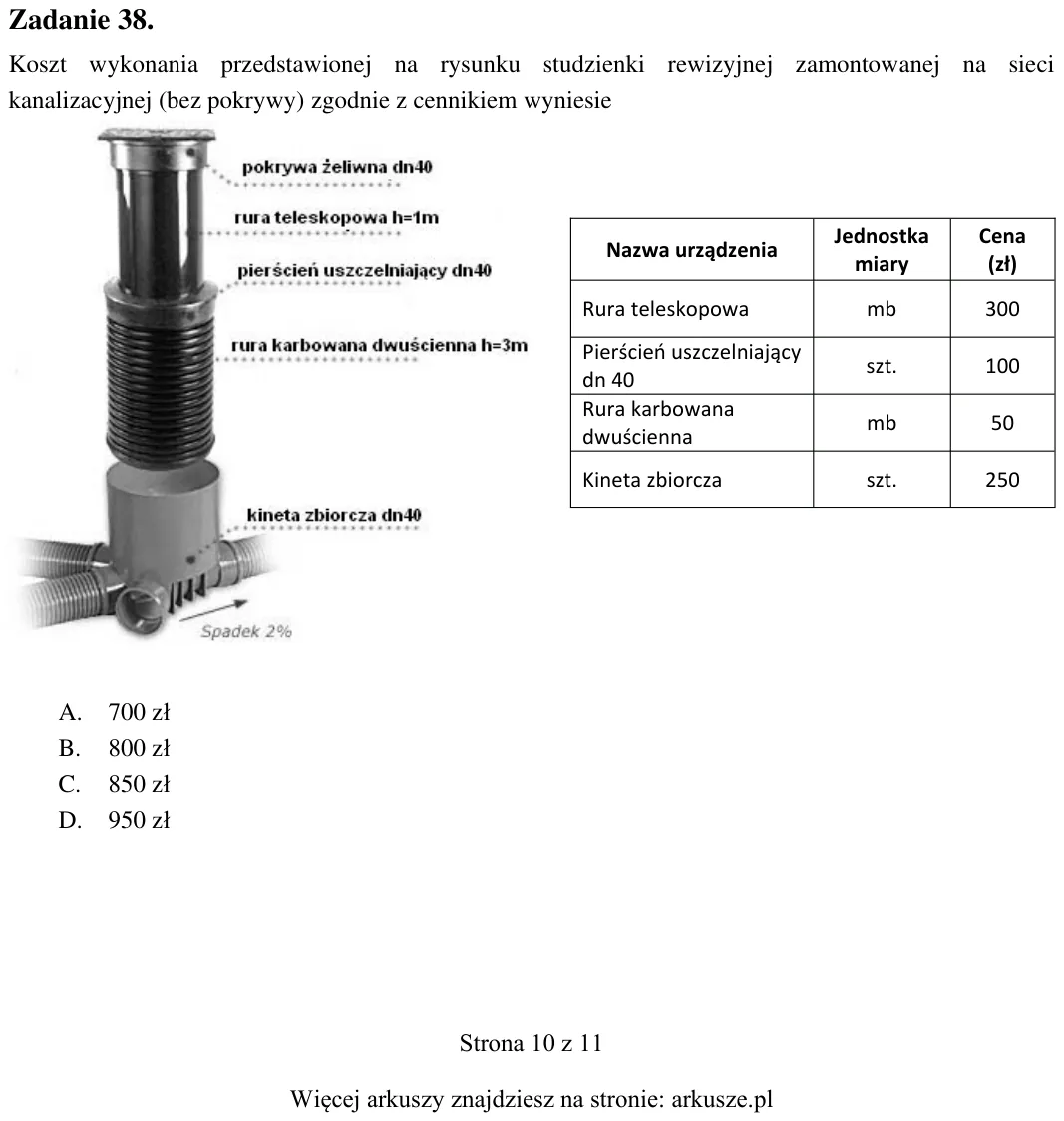

Zadanie 38. Koszt wykonania przedstawionej na rysunku studzienki rewizyjnej zamontowanej na sieci kanalizacyjnej (bez pokrywy) zgodnie z cennikiem wyniesie A. 700 zł B. 800 zł C. 850 zł D. 950 zł Nazwa urządzenia Jednost

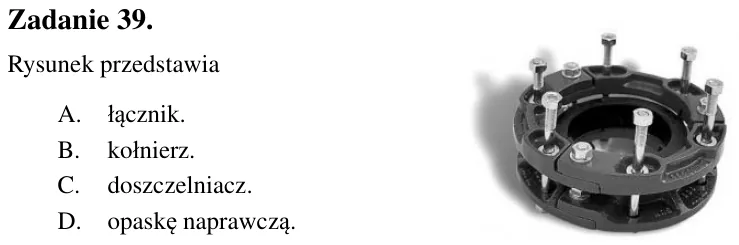

Zadanie 39. Rysunek przedstawia A. łącznik. B. kołnierz. C. doszczelniacz. D. opaskę naprawczą.

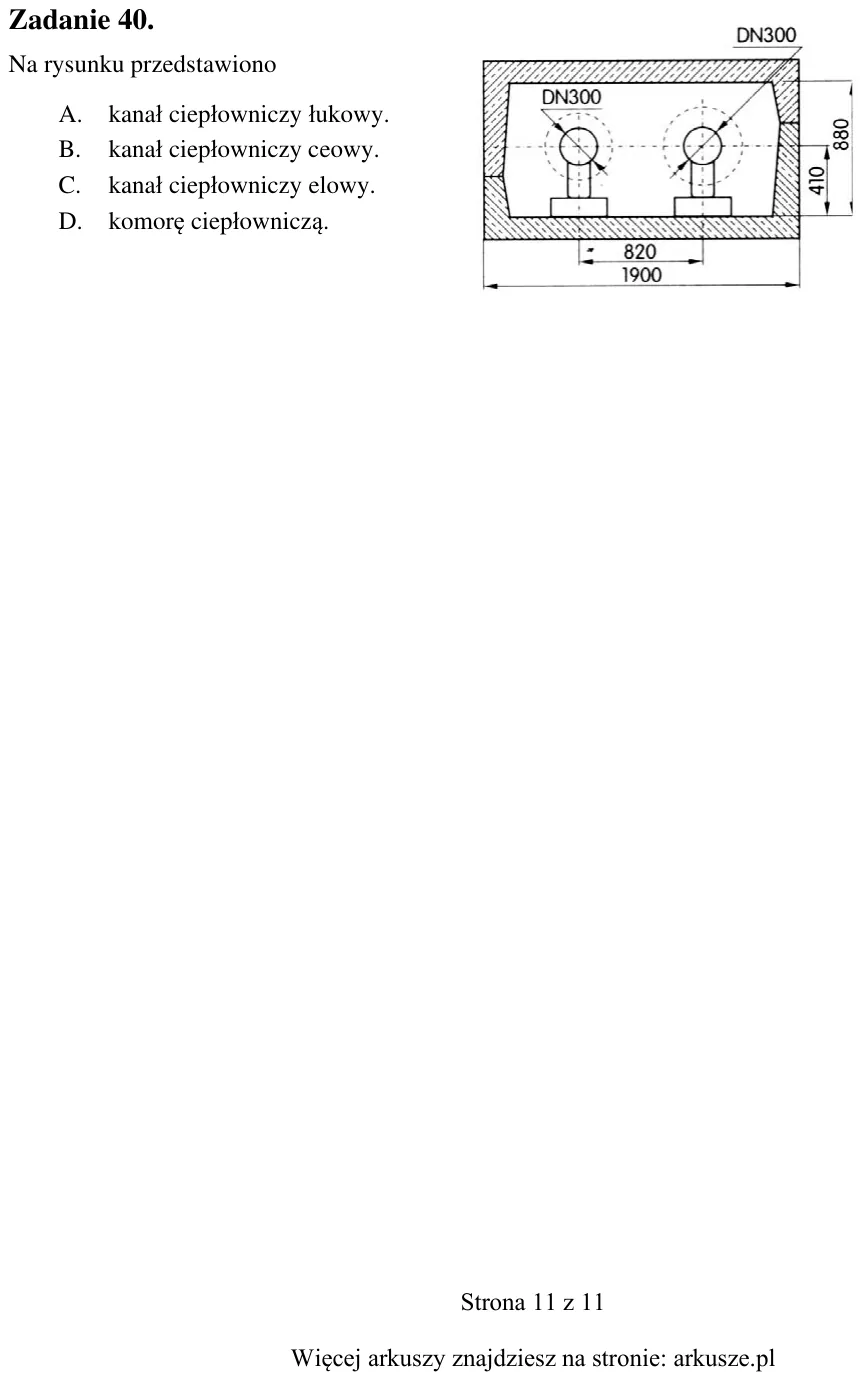

Zadanie 40. Na rysunku przedstawiono A. kanał ciepłowniczy łukowy. B. kanał ciepłowniczy ceowy. C. kanał ciepłowniczy elowy. D. komorę ciepłowniczą.
