B08 · Egzamin zawodowy · czerwiec 2017

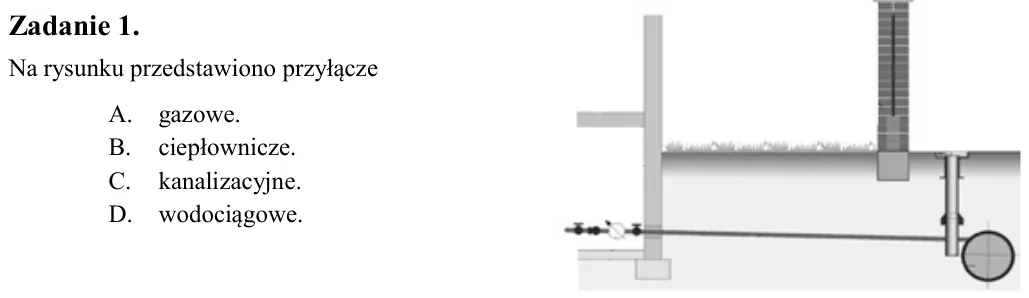

Zadanie 1. Na rysunku przedstawiono przyłącze A. gazowe. B. ciepłownicze. C. kanalizacyjne. D. wodociągowe.

Zadanie 2. Do obiektów sieci wodociągowej nie zalicza się A. pompowni. B. separatorów. C. komór zasuw. D. wieży ciśnień.

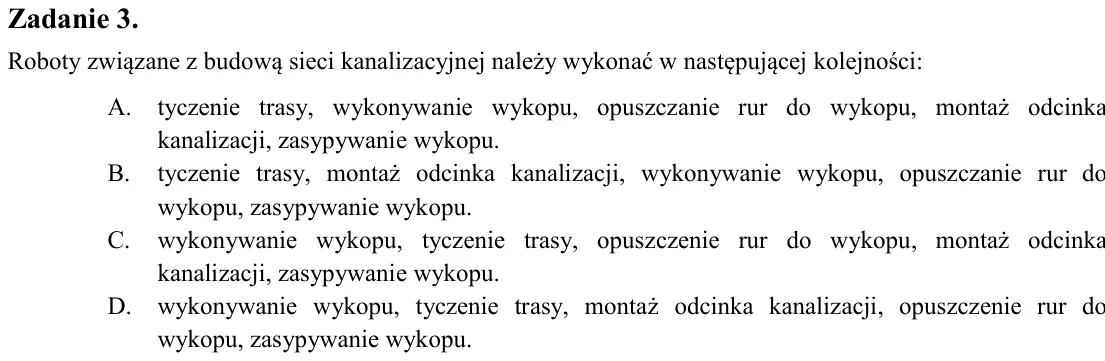

Zadanie 3. Roboty związane z budową sieci kanalizacyjnej należy wykonać w następującej kolejności: A. tyczenie trasy, wykonywanie wykopu, opuszczanie rur do wykopu, montaż odcinka kanalizacji, zasypywanie wykopu. B. tycz

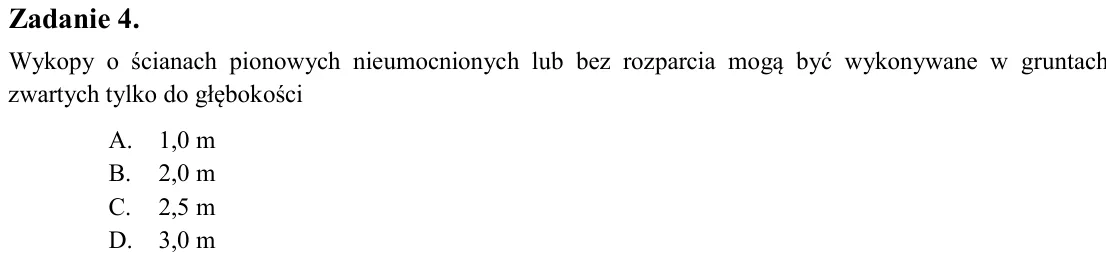

Zadanie 4. Wykopy o ścianach pionowych nieumocnionych lub bez rozparcia mogą być wykonywane w gruntach zwartych tylko do głębokości A. 1,0 m B. 2,0 m C. 2,5 m D. 3,0 m

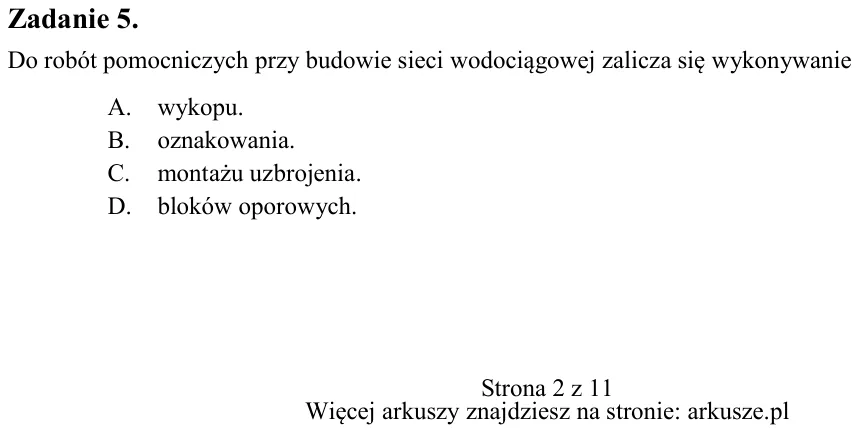

Zadanie 5. Do robót pomocniczych przy budowie sieci wodociągowej zalicza się wykonywanie A. wykopu. B. oznakowania. C. montażu uzbrojenia. D. bloków oporowych.

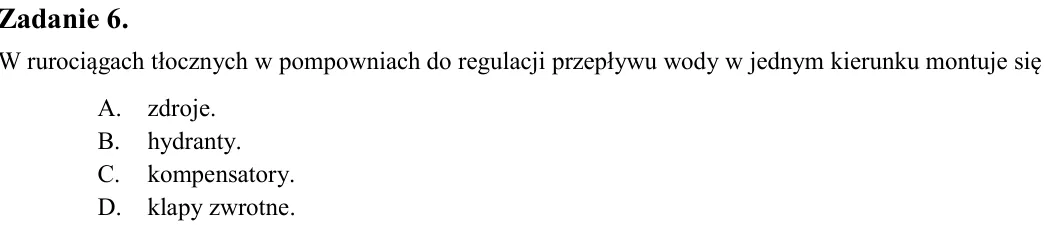

Zadanie 6. W rurociągach tłocznych w pompowniach do regulacji przepływu wody w jednym kierunku montuje się A. zdroje. B. hydranty. C. kompensatory. D. klapy zwrotne.

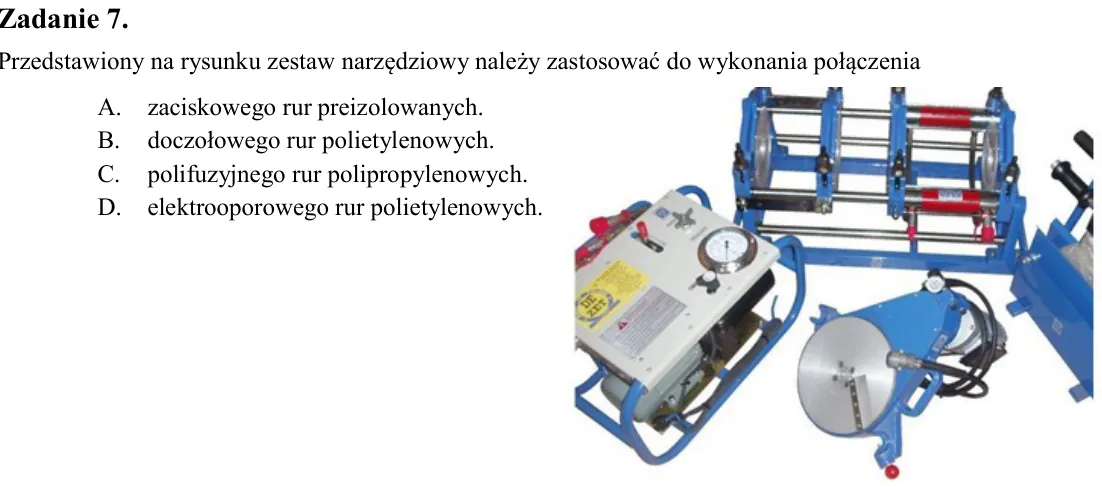

Zadanie 7. Przedstawiony na rysunku zestaw narzędziowy należy zastosować do wykonania połączenia A. zaciskowego rur preizolowanych. B. doczołowego rur polietylenowych. C. polifuzyjnego rur polipropylenowych. D. elektroop

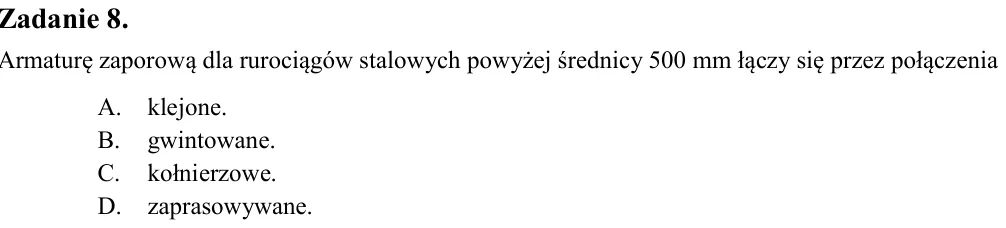

Zadanie 8. Armaturę zaporową dla rurociągów stalowych powyżej średnicy 500 mm łączy się przez połączenia A. klejone. B. gwintowane. C. kołnierzowe. D. zaprasowywane.

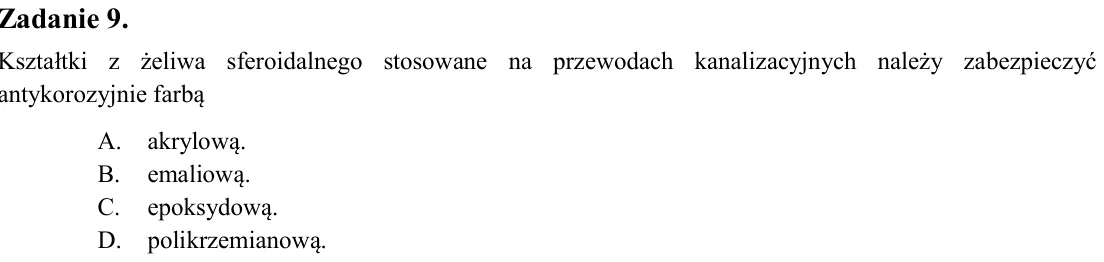

Zadanie 9. Kształtki z żeliwa sferoidalnego stosowane na przewodach kanalizacyjnych należy zabezpieczyć antykorozyjnie farbą A. akrylową. B. emaliową. C. epoksydową. D. polikrzemianową.

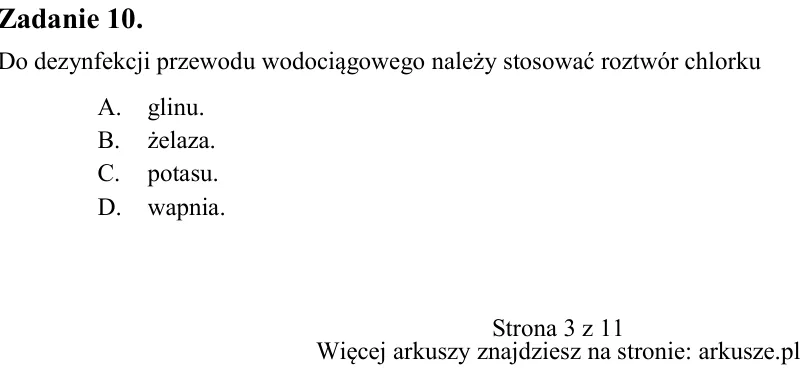

Zadanie 10. Do dezynfekcji przewodu wodociągowego należy stosować roztwór chlorku A. glinu. B. żelaza. C. potasu. D. wapnia.

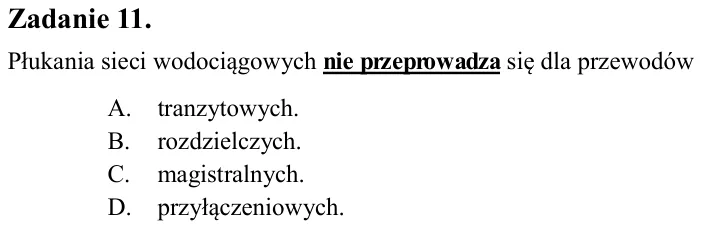

Zadanie 11. Płukania sieci wodociągowych nie przeprowadza się dla przewodów A. tranzytowych. B. rozdzielczych. C. magistralnych. D. przyłączeniowych.

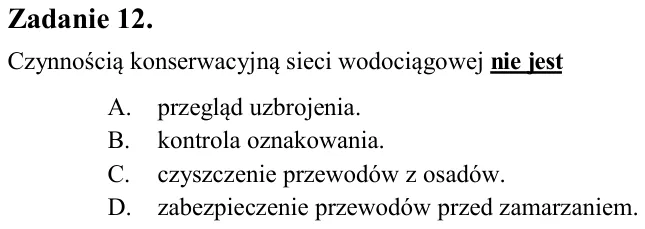

Zadanie 12. Czynnością konserwacyjną sieci wodociągowej nie jest A. przegląd uzbrojenia. B. kontrola oznakowania. C. czyszczenie przewodów z osadów. D. zabezpieczenie przewodów przed zamarzaniem.

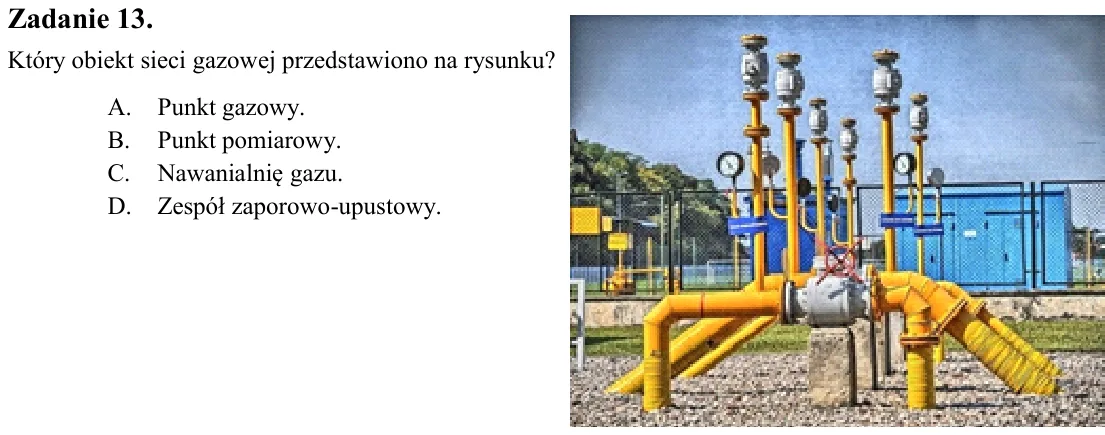

Zadanie 13. Który obiekt sieci gazowej przedstawiono na rysunku? A. Punkt gazowy. B. Punkt pomiarowy. C. Nawanialnię gazu. D. Zespół zaporowo-upustowy.

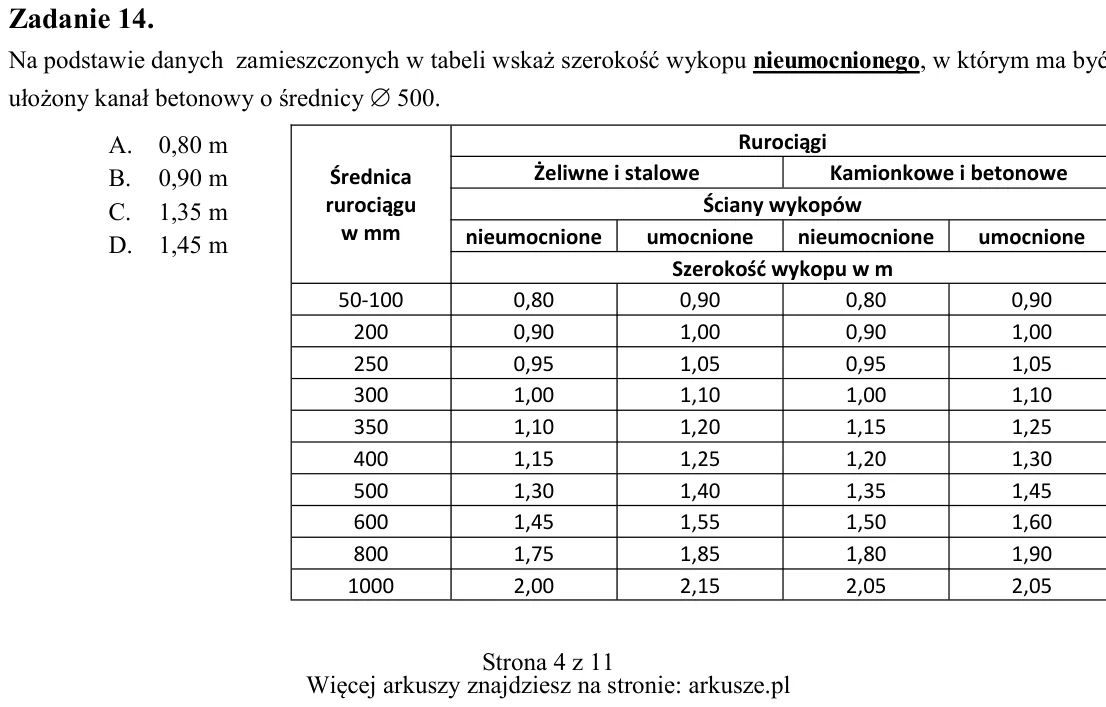

Zadanie 14. Na podstawie danych zamieszczonych w tabeli wskaż szerokość wykopu nieumocnionego, w którym ma być ułożony kanał betonowy o średnicy  500. A. 0,80 m B. 0,90 m C. 1,35 m D. 1,45 m Średnica rurociągu w mm Ruro

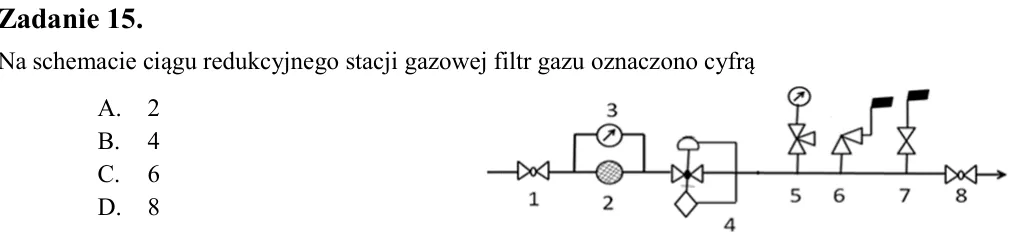

Zadanie 15. Na schemacie ciągu redukcyjnego stacji gazowej filtr gazu oznaczono cyfrą A. 2 B. 4 C. 6 D. 8

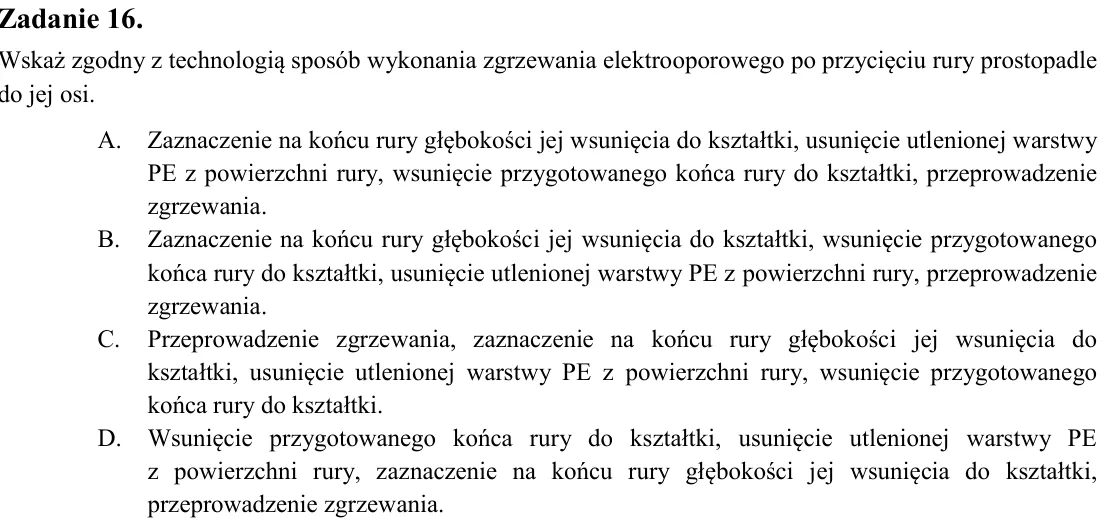

Zadanie 16. Wskaż zgodny z technologią sposób wykonania zgrzewania elektrooporowego po przycięciu rury prostopadle do jej osi. A. Zaznaczenie na końcu rury głębokości jej wsunięcia do kształtki, usunięcie utlenionej wars

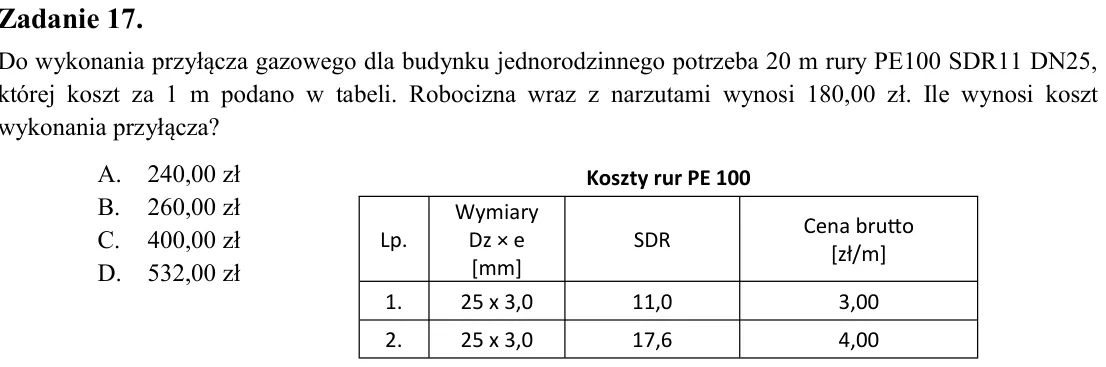

Zadanie 17. Do wykonania przyłącza gazowego dla budynku jednorodzinnego potrzeba 20 m rury PE100 SDR11 DN25, której koszt za 1 m podano w tabeli. Robocizna wraz z narzutami wynosi 180,00 zł. Ile wynosi koszt wykonania pr

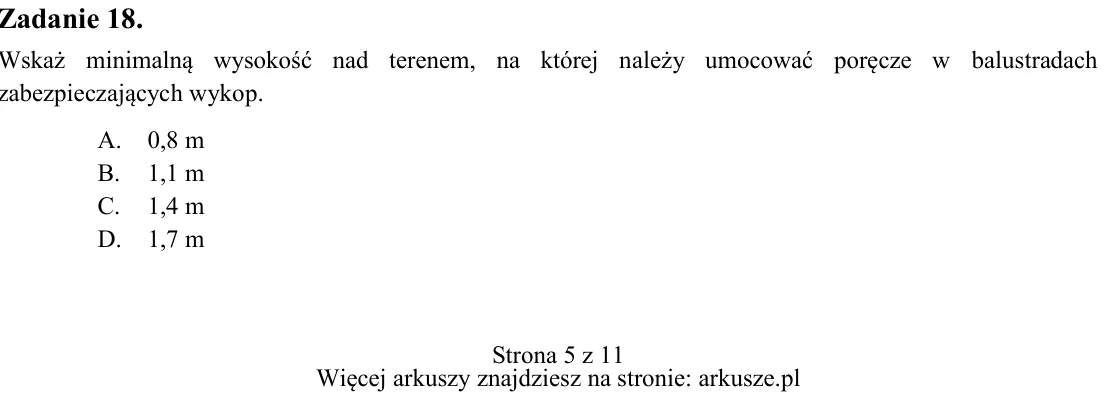

Zadanie 18. Wskaż minimalną wysokość nad terenem, na której należy umocować poręcze w balustradach zabezpieczających wykop. A. 0,8 m B. 1,1 m C. 1,4 m D. 1,7 m Koszty rur PE 100 Lp. Wymiary Dz × e [mm] SDR Cena brutto [z

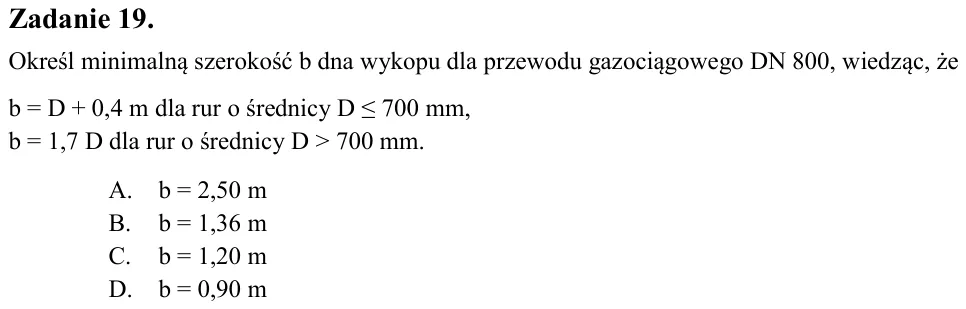

Zadanie 19. Określ minimalną szerokość b dna wykopu dla przewodu gazociągowego DN 800, wiedząc, że b = D + 0,4 m dla rur o średnicy D ≤ 700 mm, b = 1,7 D dla rur o średnicy D > 700 mm. A. b = 2,50 m B. b = 1,36 m C. b =

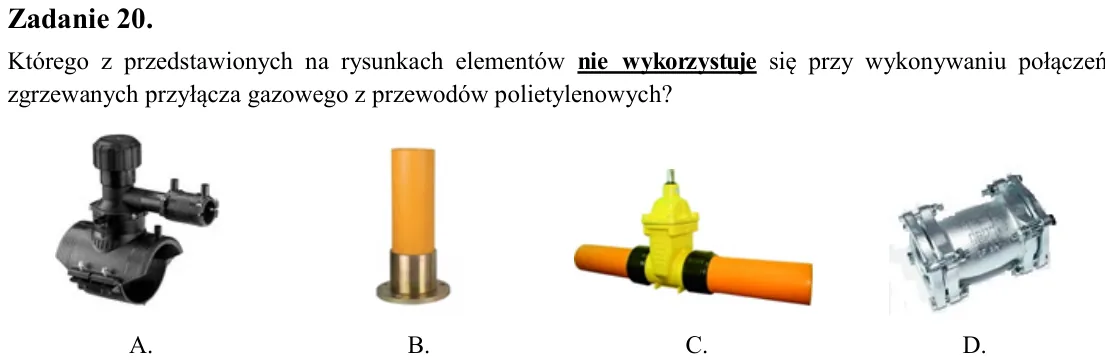

Zadanie 20. Którego z przedstawionych na rysunkach elementów nie wykorzystuje się przy wykonywaniu połączeń zgrzewanych przyłącza gazowego z przewodów polietylenowych?

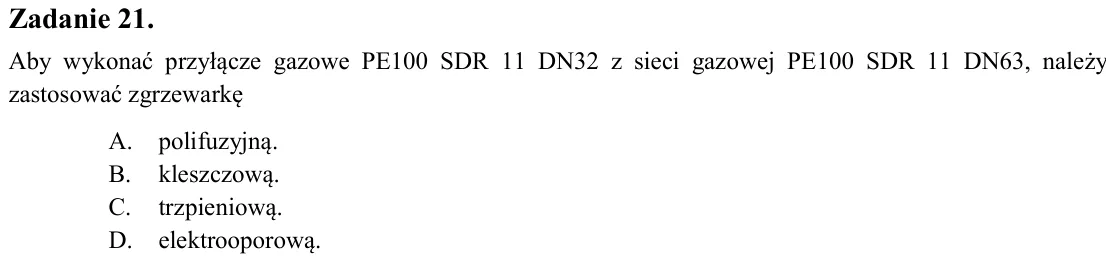

Zadanie 21. Aby wykonać przyłącze gazowe PE100 SDR 11 DN32 z sieci gazowej PE100 SDR 11 DN63, należy zastosować zgrzewarkę A. polifuzyjną. B. kleszczową. C. trzpieniową. D. elektrooporową.

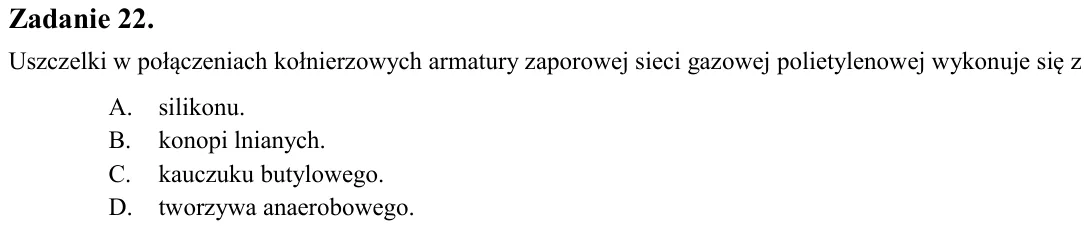

Zadanie 22. Uszczelki w połączeniach kołnierzowych armatury zaporowej sieci gazowej polietylenowej wykonuje się z A. silikonu. B. konopi lnianych. C. kauczuku butylowego. D. tworzywa anaerobowego.

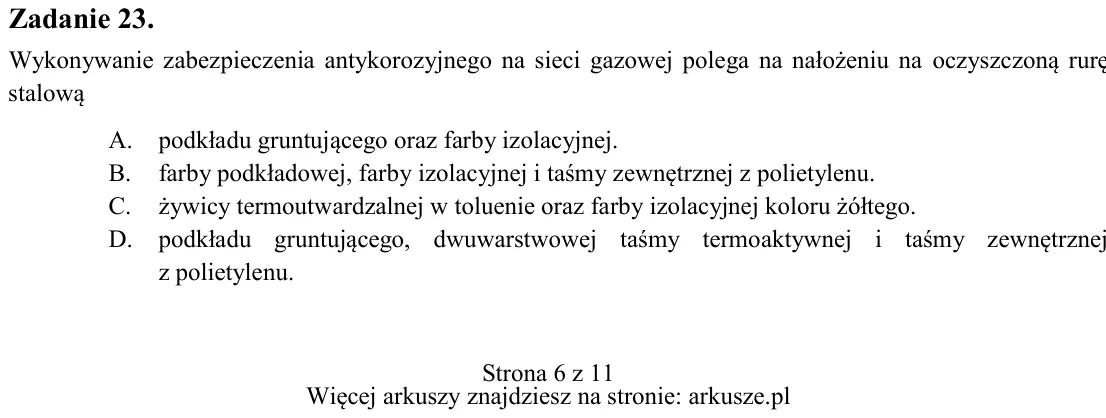

Zadanie 23. Wykonywanie zabezpieczenia antykorozyjnego na sieci gazowej polega na nałożeniu na oczyszczoną rurę stalową A. podkładu gruntującego oraz farby izolacyjnej. B. farby podkładowej, farby izolacyjnej i taśmy zew

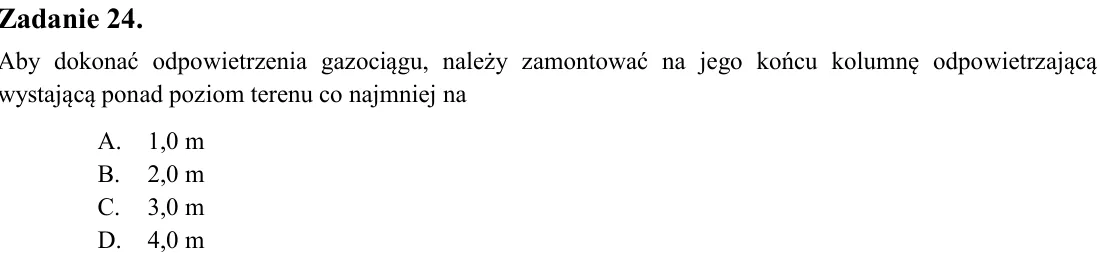

Zadanie 24. Aby dokonać odpowietrzenia gazociągu, należy zamontować na jego końcu kolumnę odpowietrzającą wystającą ponad poziom terenu co najmniej na A. 1,0 m B. 2,0 m C. 3,0 m D. 4,0 m

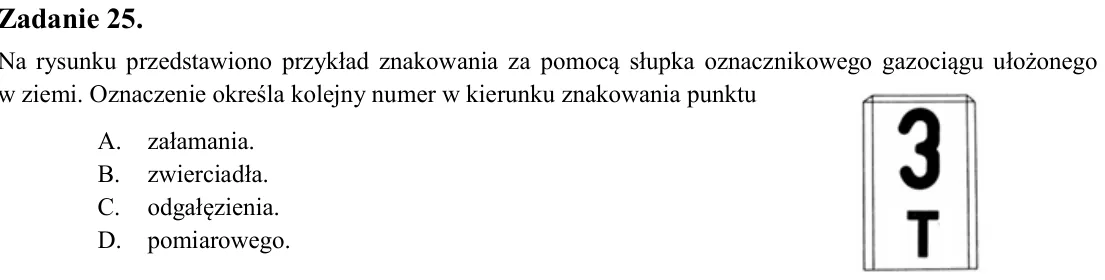

Zadanie 25. Na rysunku przedstawiono przykład znakowania za pomocą słupka oznacznikowego gazociągu ułożonego w ziemi. Oznaczenie określa kolejny numer w kierunku znakowania punktu A. załamania. B. zwierciadła. C. odgałęz

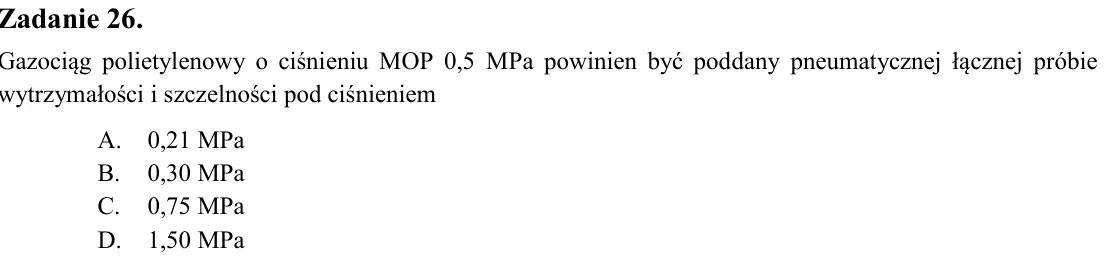

Zadanie 26. Gazociąg polietylenowy o ciśnieniu MOP 0,5 MPa powinien być poddany pneumatycznej łącznej próbie wytrzymałości i szczelności pod ciśnieniem A. 0,21 MPa B. 0,30 MPa C. 0,75 MPa D. 1,50 MPa

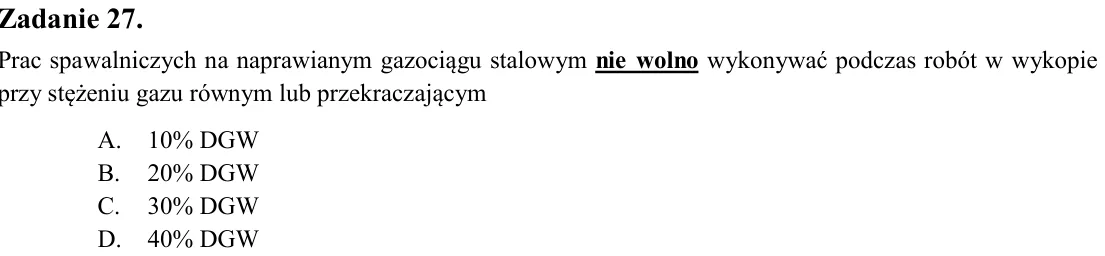

Zadanie 27. Prac spawalniczych na naprawianym gazociągu stalowym nie wolno wykonywać podczas robót w wykopie przy stężeniu gazu równym lub przekraczającym A. 10% DGW B. 20% DGW C. 30% DGW D. 40% DGW

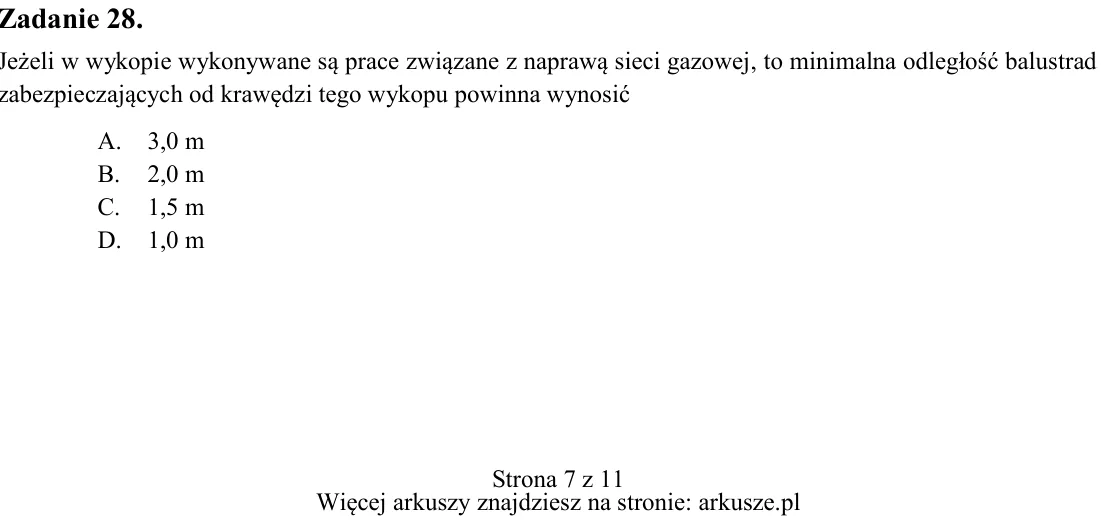

Zadanie 28. Jeżeli w wykopie wykonywane są prace związane z naprawą sieci gazowej, to minimalna odległość balustrad zabezpieczających od krawędzi tego wykopu powinna wynosić A. 3,0 m B. 2,0 m C. 1,5 m D. 1,0 m

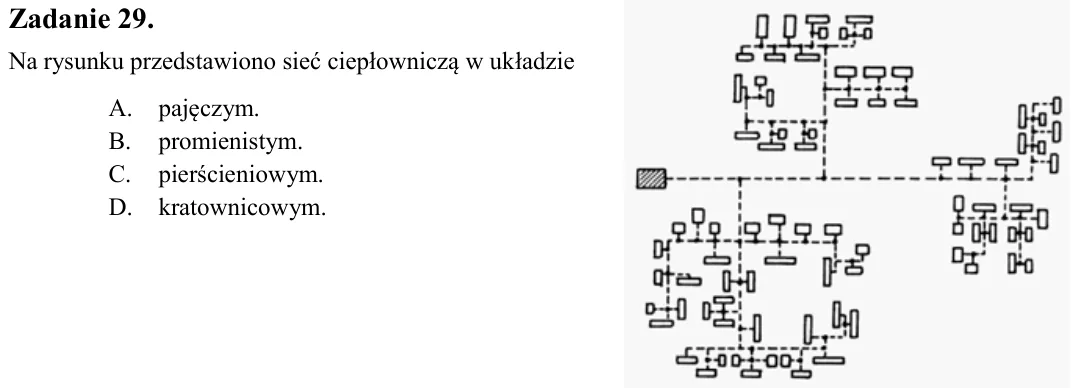

Zadanie 29. Na rysunku przedstawiono sieć ciepłowniczą w układzie A. pajęczym. B. promienistym. C. pierścieniowym. D. kratownicowym.

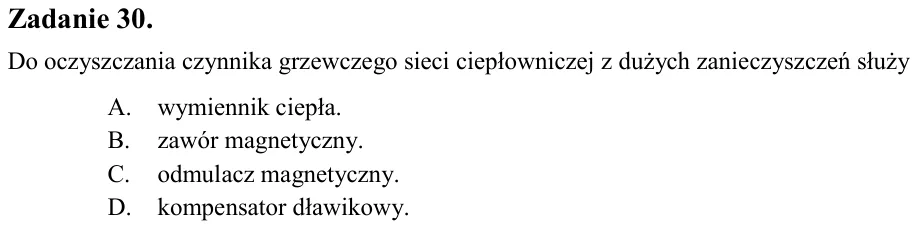

Zadanie 30. Do oczyszczania czynnika grzewczego sieci ciepłowniczej z dużych zanieczyszczeń służy A. wymiennik ciepła. B. zawór magnetyczny. C. odmulacz magnetyczny. D. kompensator dławikowy.

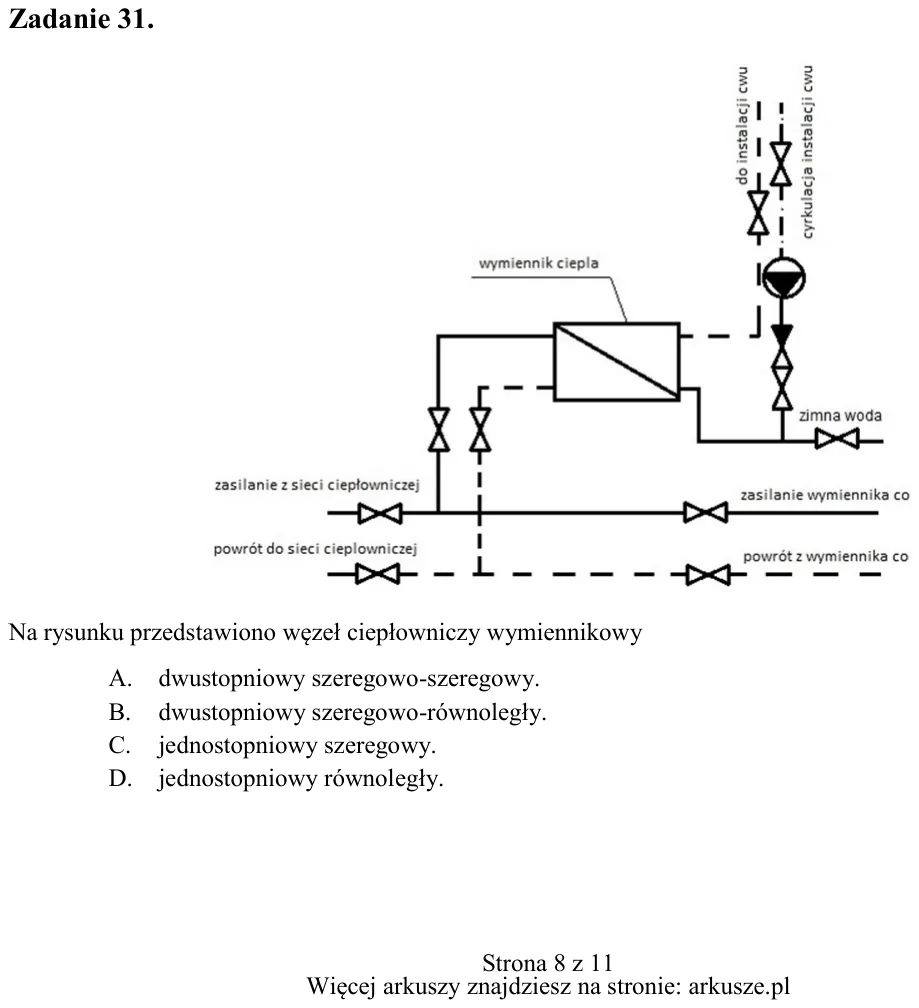

Zadanie 31. Na rysunku przedstawiono węzeł ciepłowniczy wymiennikowy A. dwustopniowy szeregowo-szeregowy. B. dwustopniowy szeregowo-równoległy. C. jednostopniowy szeregowy. D. jednostopniowy równoległy.

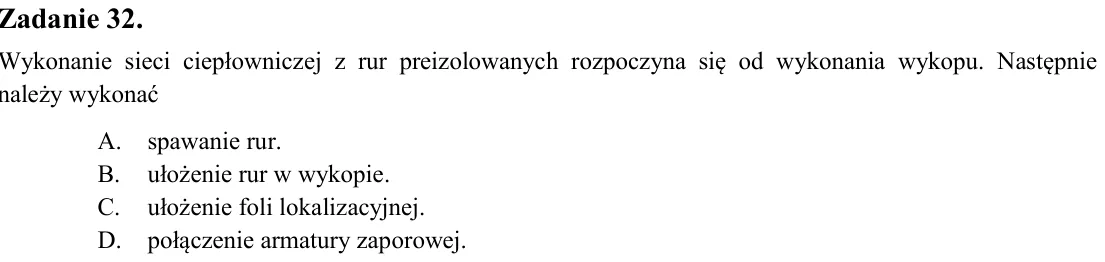

Zadanie 32. Wykonanie sieci ciepłowniczej z rur preizolowanych rozpoczyna się od wykonania wykopu. Następnie należy wykonać A. spawanie rur. B. ułożenie rur w wykopie. C. ułożenie foli lokalizacyjnej. D. połączenie armat

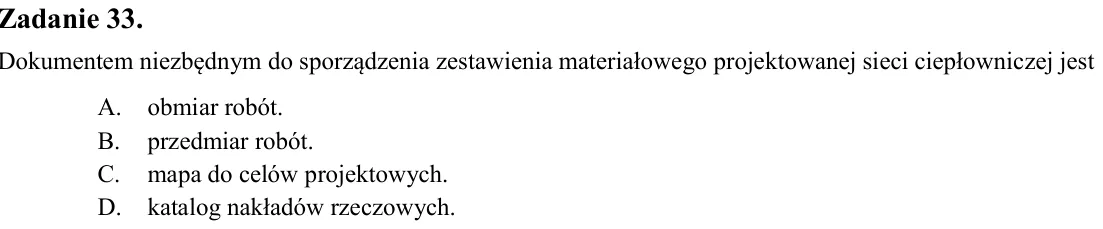

Zadanie 33. Dokumentem niezbędnym do sporządzenia zestawienia materiałowego projektowanej sieci ciepłowniczej jest A. obmiar robót. B. przedmiar robót. C. mapa do celów projektowych. D. katalog nakładów rzeczowych.

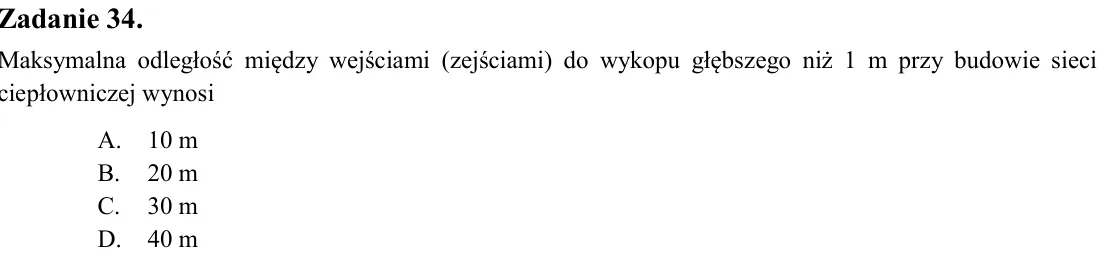

Zadanie 34. Maksymalna odległość między wejściami (zejściami) do wykopu głębszego niż 1 m przy budowie sieci ciepłowniczej wynosi A. 10 m B. 20 m C. 30 m D. 40 m

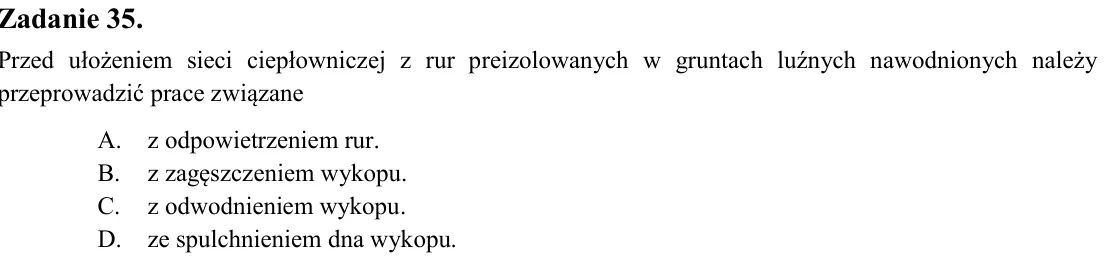

Zadanie 35. Przed ułożeniem sieci ciepłowniczej z rur preizolowanych w gruntach luźnych nawodnionych należy przeprowadzić prace związane A. z odpowietrzeniem rur. B. z zagęszczeniem wykopu. C. z odwodnieniem wykopu. D. z

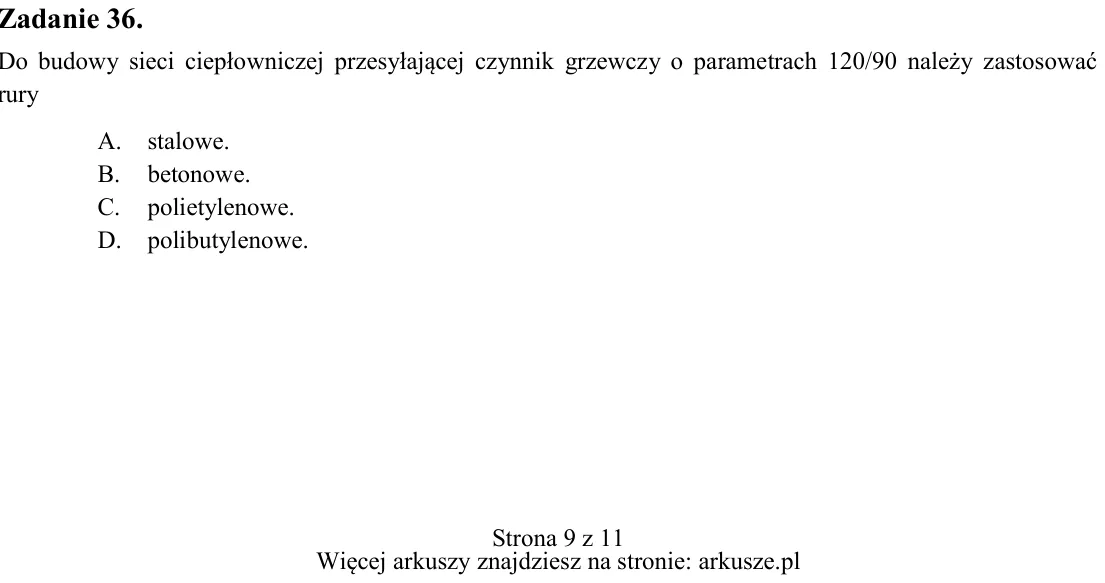

Zadanie 36. Do budowy sieci ciepłowniczej przesyłającej czynnik grzewczy o parametrach 120/90 należy zastosować rury A. stalowe. B. betonowe. C. polietylenowe. D. polibutylenowe.

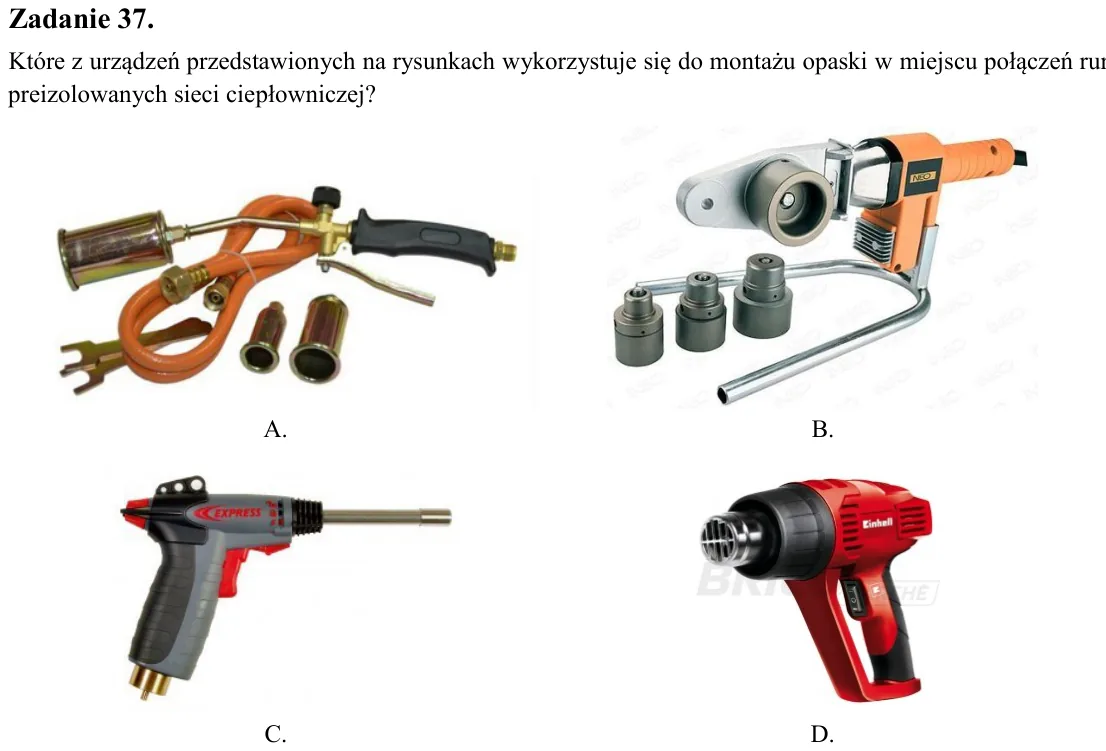

Zadanie 37. Które z urządzeń przedstawionych na rysunkach wykorzystuje się do montażu opaski w miejscu połączeń rur preizolowanych sieci ciepłowniczej?

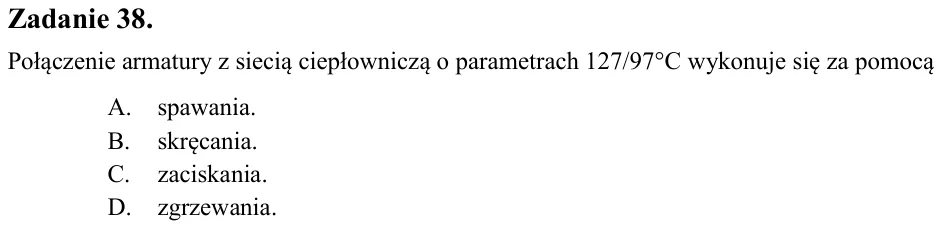

Zadanie 38. Połączenie armatury z siecią ciepłowniczą o parametrach 127/97°C wykonuje się za pomocą A. spawania. B. skręcania. C. zaciskania. D. zgrzewania.

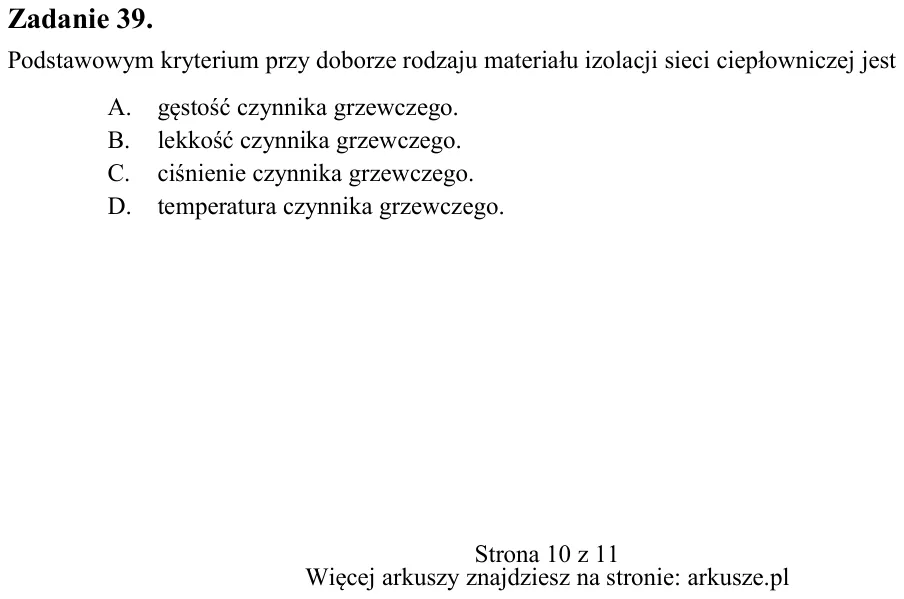

Zadanie 39. Podstawowym kryterium przy doborze rodzaju materiału izolacji sieci ciepłowniczej jest A. gęstość czynnika grzewczego. B. lekkość czynnika grzewczego. C. ciśnienie czynnika grzewczego. D. temperatura czynnika

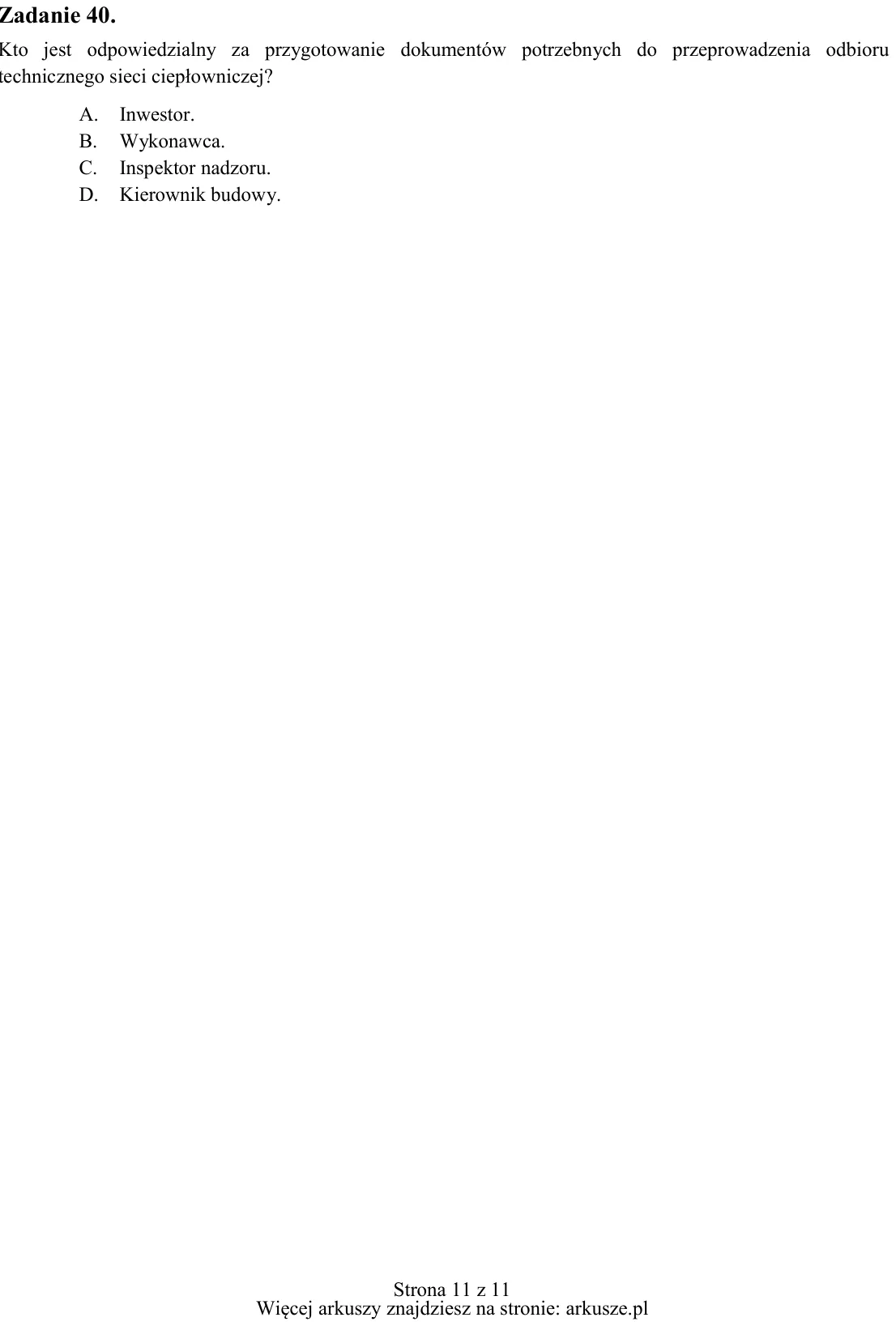

Zadanie 40. Kto jest odpowiedzialny za przygotowanie dokumentów potrzebnych do przeprowadzenia odbioru technicznego sieci ciepłowniczej? A. Inwestor. B. Wykonawca. C. Inspektor nadzoru. D. Kierownik budowy.
