B08 · Egzamin zawodowy · czerwiec 2018

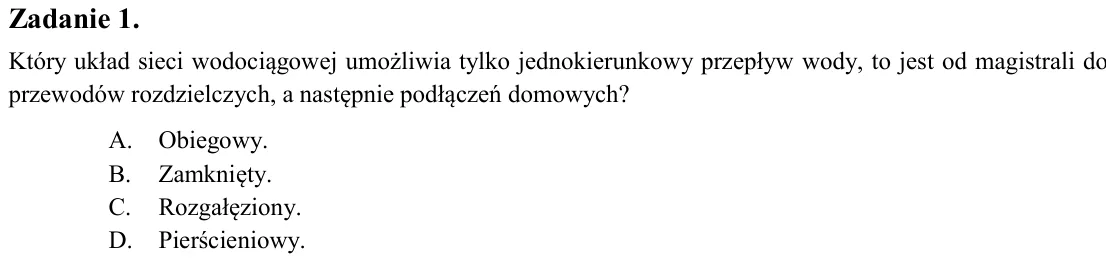

Zadanie 1. Który układ sieci wodociągowej umożliwia tylko jednokierunkowy przepływ wody, to jest od magistrali do przewodów rozdzielczych, a następnie podłączeń domowych? A. Obiegowy. B. Zamknięty. C. Rozgałęziony. D. Pi

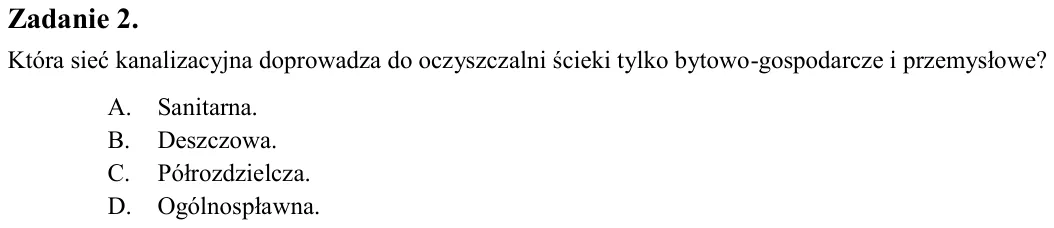

Zadanie 2. Która sieć kanalizacyjna doprowadza do oczyszczalni ścieki tylko bytowo-gospodarcze i przemysłowe? A. Sanitarna. B. Deszczowa. C. Półrozdzielcza. D. Ogólnospławna.

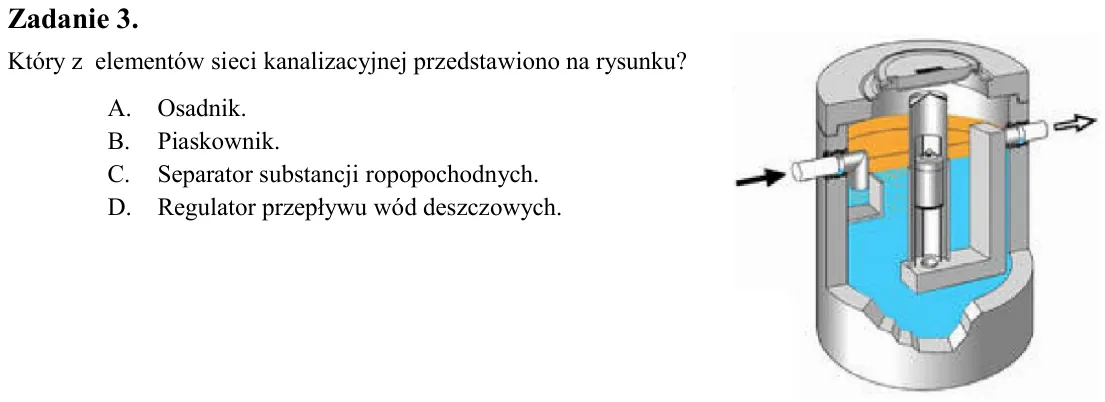

Zadanie 3. Który z elementów sieci kanalizacyjnej przedstawiono na rysunku? A. Osadnik. B. Piaskownik. C. Separator substancji ropopochodnych. D. Regulator przepływu wód deszczowych.

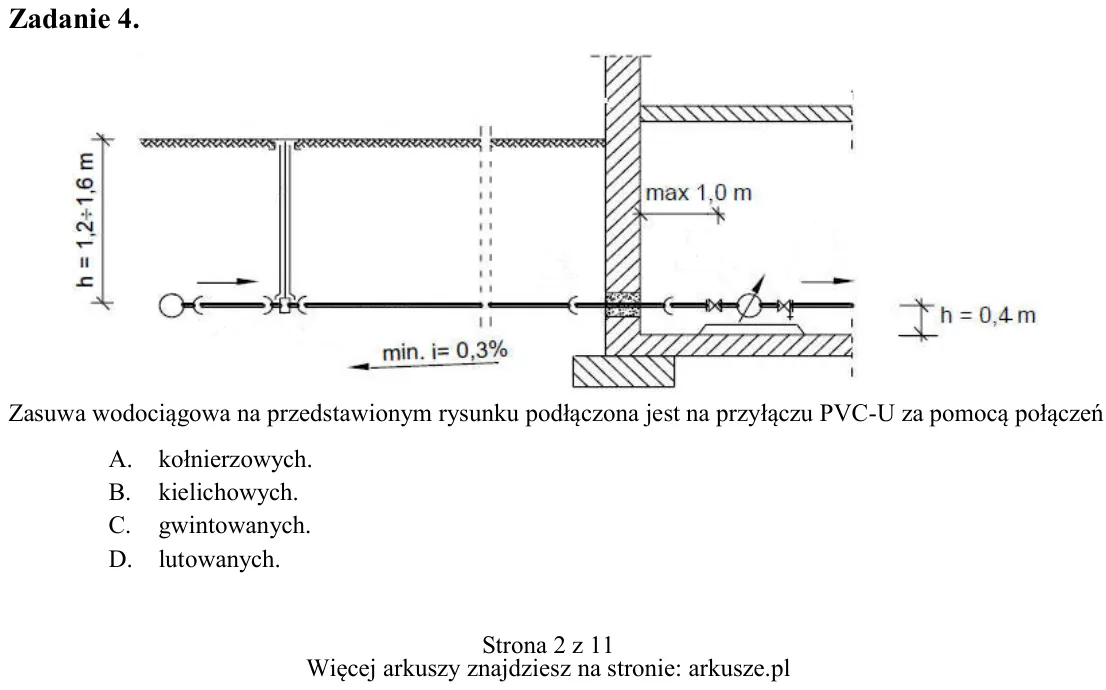

Zadanie 4. Zasuwa wodociągowa na przedstawionym rysunku podłączona jest na przyłączu PVC-U za pomocą połączeń A. kołnierzowych. B. kielichowych. C. gwintowanych. D. lutowanych.

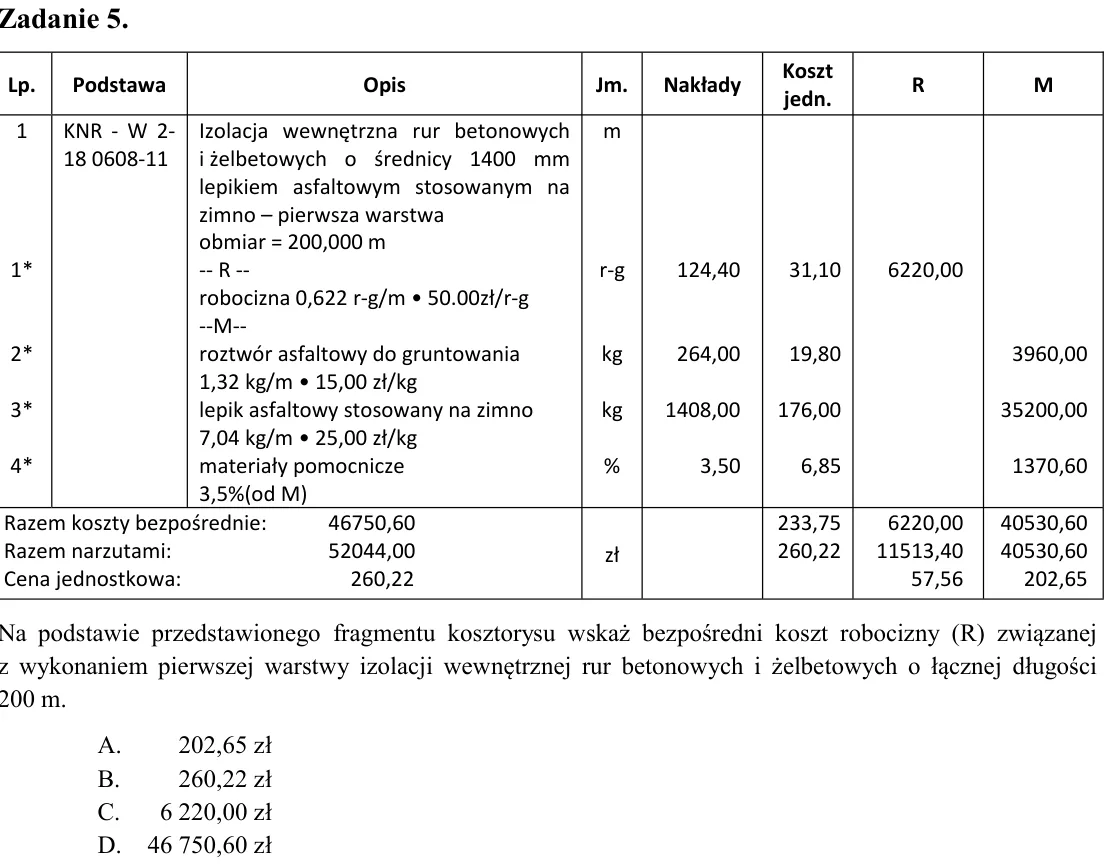

Zadanie 5. Na podstawie przedstawionego fragmentu kosztorysu wskaż bezpośredni koszt robocizny (R) związanej z wykonaniem pierwszej warstwy izolacji wewnętrznej rur betonowych i żelbetowych o łącznej długości 200 m. A. 2

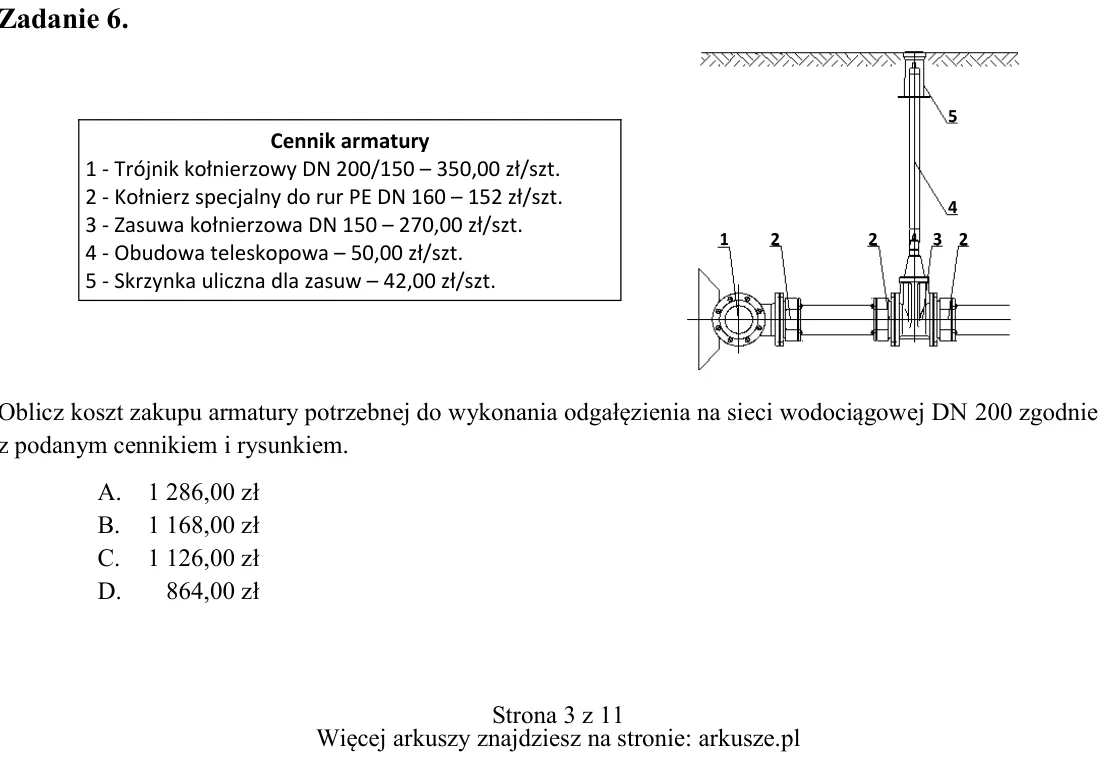

Zadanie 6. Oblicz koszt zakupu armatury potrzebnej do wykonania odgałęzienia na sieci wodociągowej DN 200 zgodnie z podanym cennikiem i rysunkiem. A. 1 286,00 zł B. 1 168,00 zł C. 1 126,00 zł D. 864,00 zł Lp. Podstawa Op

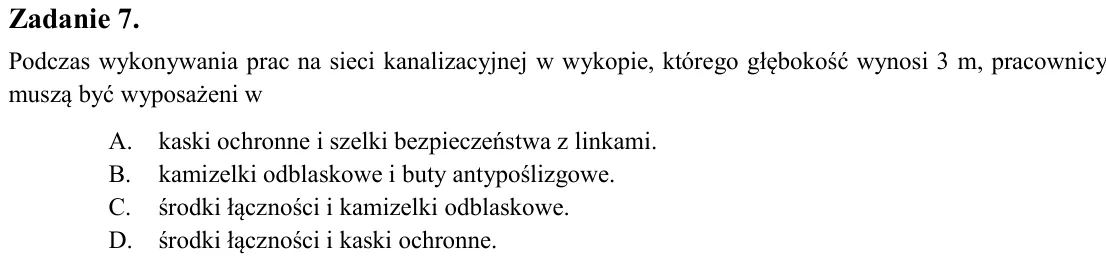

Zadanie 7. Podczas wykonywania prac na sieci kanalizacyjnej w wykopie, którego głębokość wynosi 3 m, pracownicy muszą być wyposażeni w A. kaski ochronne i szelki bezpieczeństwa z linkami. B. kamizelki odblaskowe i buty a

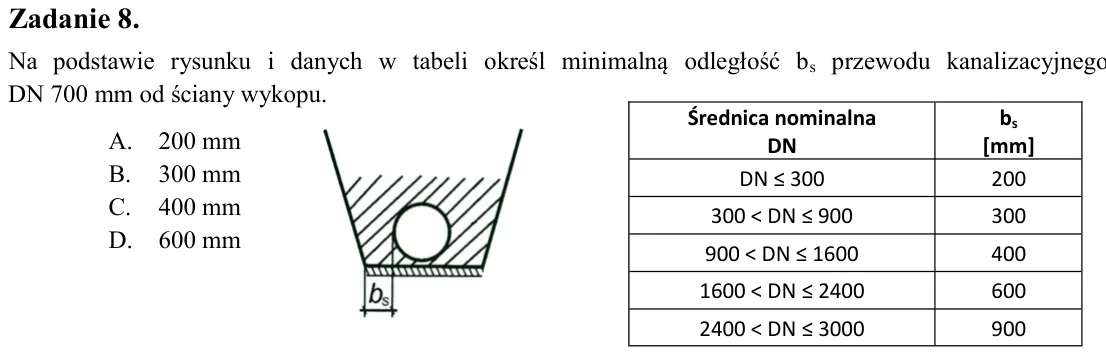

Zadanie 8. Na podstawie rysunku i danych w tabeli określ minimalną odległość bs przewodu kanalizacyjnego DN 700 mm od ściany wykopu. A. 200 mm B. 300 mm C. 400 mm D. 600 mm

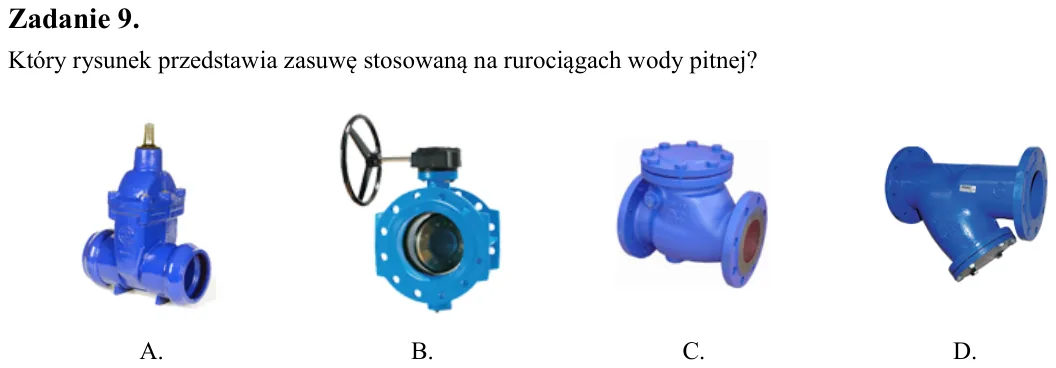

Zadanie 9. Który rysunek przedstawia zasuwę stosowaną na rurociągach wody pitnej?

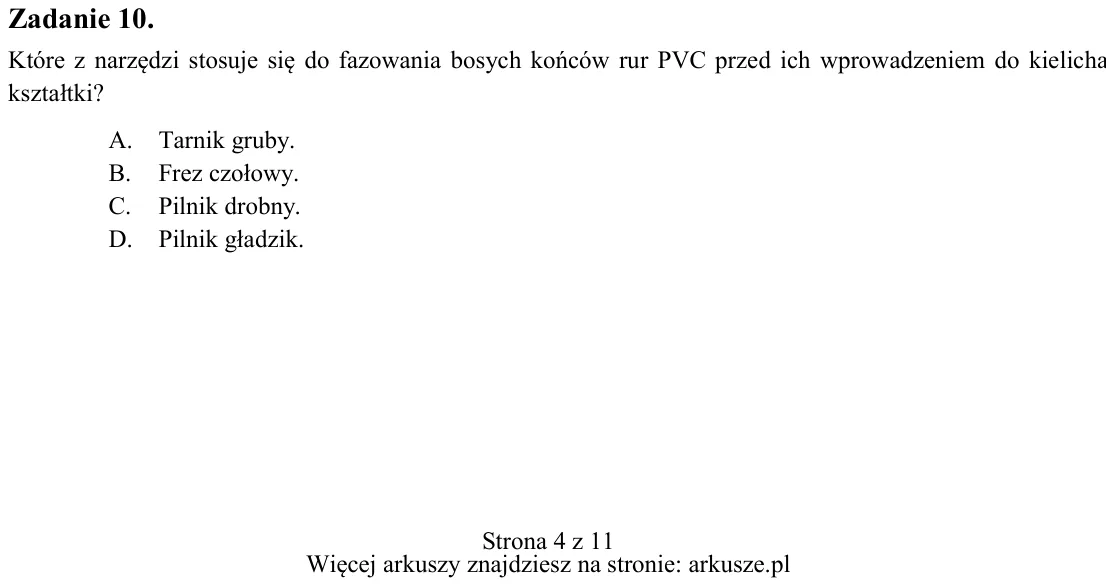

Zadanie 10. Które z narzędzi stosuje się do fazowania bosych końców rur PVC przed ich wprowadzeniem do kielicha kształtki? A. Tarnik gruby. B. Frez czołowy. C. Pilnik drobny. D. Pilnik gładzik. A. B. C. D. Średnica nomin

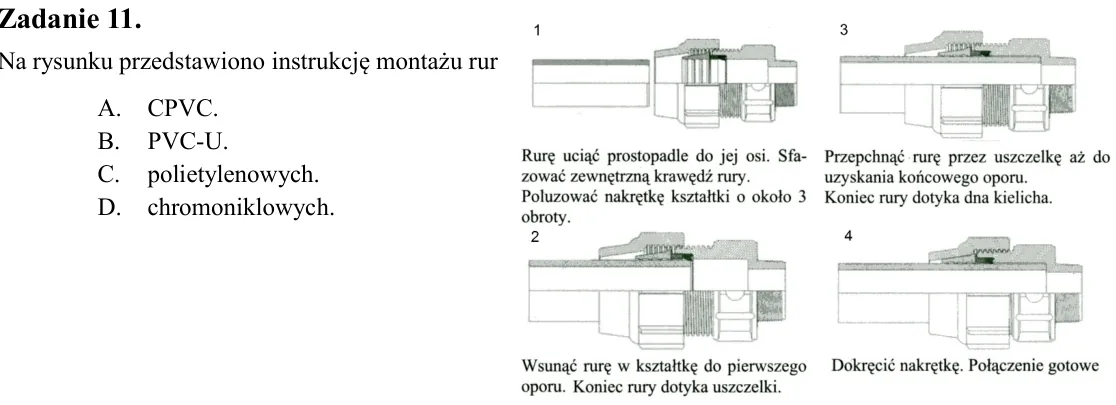

Zadanie 11. Na rysunku przedstawiono instrukcję montażu rur A. CPVC. B. PVC-U. C. polietylenowych. D. chromoniklowych.

Zadanie 12. Który rodzaj połączenia wykonuje się podczas budowy wodociągu z rur żeliwnych? A. Spawane. B. Zgrzewane. C. Kielichowe. D. Gwintowane.

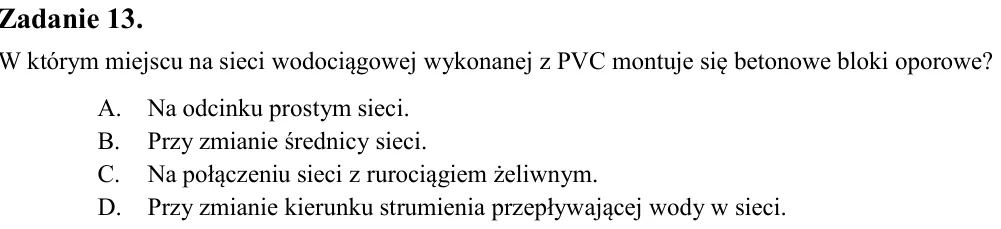

Zadanie 13. W którym miejscu na sieci wodociągowej wykonanej z PVC montuje się betonowe bloki oporowe? A. Na odcinku prostym sieci. B. Przy zmianie średnicy sieci. C. Na połączeniu sieci z rurociągiem żeliwnym. D. Przy z

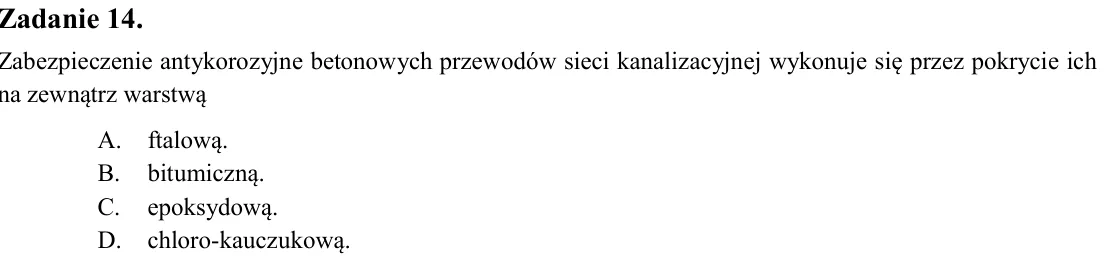

Zadanie 14. Zabezpieczenie antykorozyjne betonowych przewodów sieci kanalizacyjnej wykonuje się przez pokrycie ich na zewnątrz warstwą A. ftalową. B. bitumiczną. C. epoksydową. D. chloro-kauczukową.

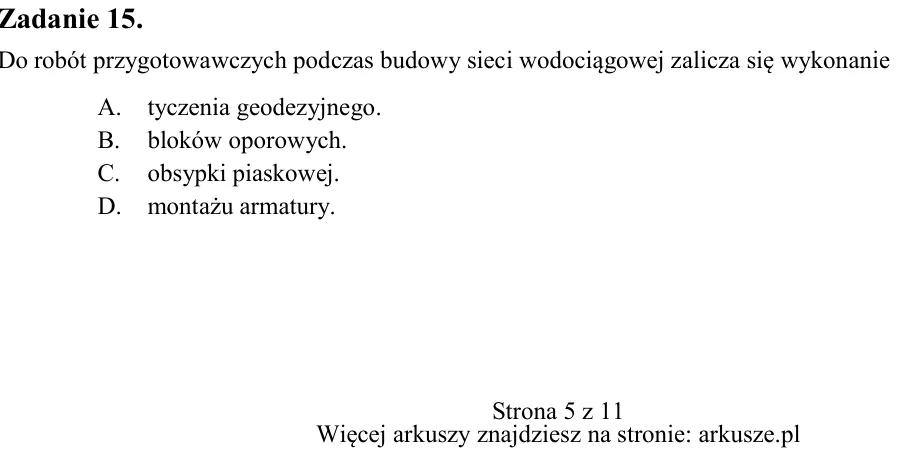

Zadanie 15. Do robót przygotowawczych podczas budowy sieci wodociągowej zalicza się wykonanie A. tyczenia geodezyjnego. B. bloków oporowych. C. obsypki piaskowej. D. montażu armatury.

Zadanie 16. Dezynfekcja sieci wodociągowej przy zastosowaniu roztworu chlorku wapnia powinna trwać co najmniej A. 6 h B. 10 h C. 20 h D. 24 h

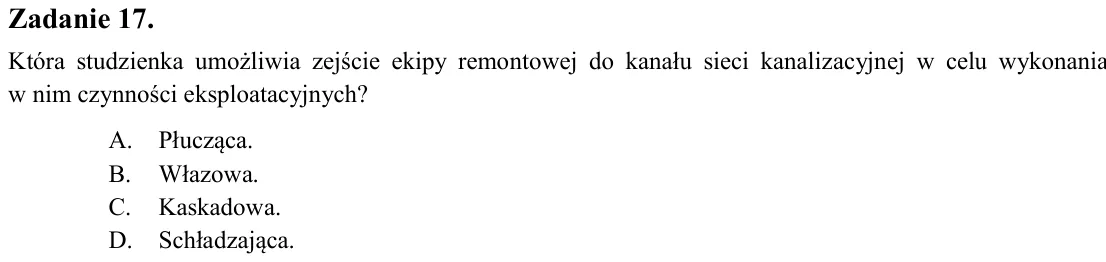

Zadanie 17. Która studzienka umożliwia zejście ekipy remontowej do kanału sieci kanalizacyjnej w celu wykonania w nim czynności eksploatacyjnych? A. Płucząca. B. Włazowa. C. Kaskadowa. D. Schładzająca.

Zadanie 18. Do lokalizacji miejsca wycieku na sieci wodociągowej służy A. geofon. B. goeradar. C. zadymiacz. D. magnetometr.

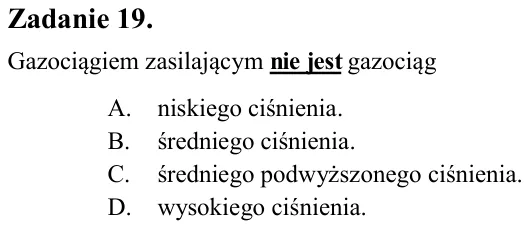

Zadanie 19. Gazociągiem zasilającym nie jest gazociąg A. niskiego ciśnienia. B. średniego ciśnienia. C. średniego podwyższonego ciśnienia. D. wysokiego ciśnienia.

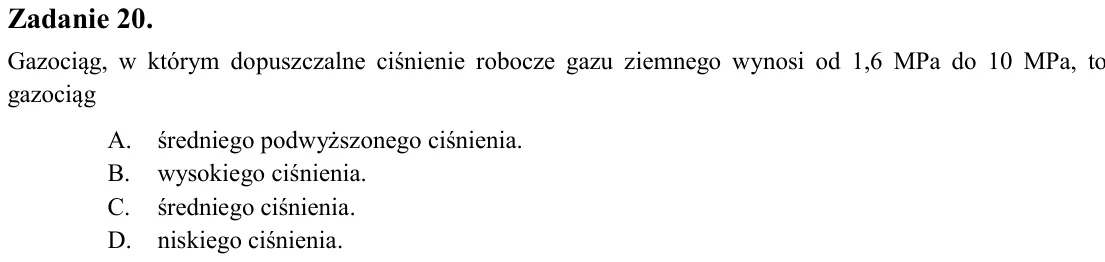

Zadanie 20. Gazociąg, w którym dopuszczalne ciśnienie robocze gazu ziemnego wynosi od 1,6 MPa do 10 MPa, to gazociąg A. średniego podwyższonego ciśnienia. B. wysokiego ciśnienia. C. średniego ciśnienia. D. niskiego ciśni

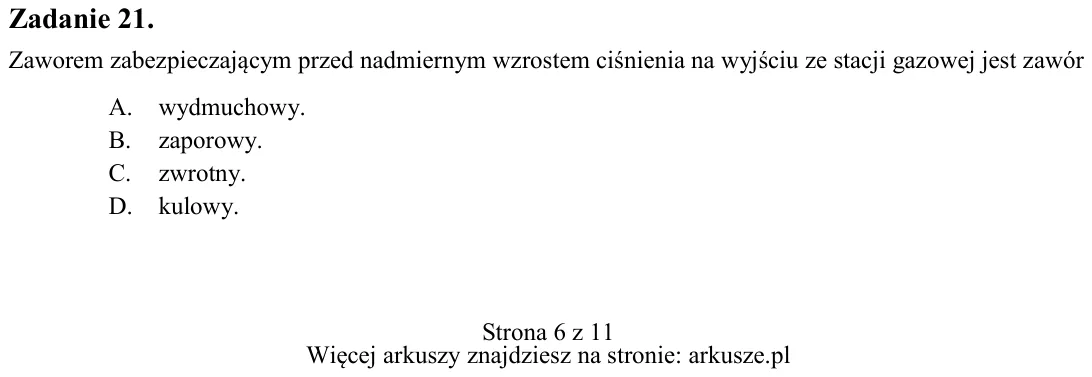

Zadanie 21. Zaworem zabezpieczającym przed nadmiernym wzrostem ciśnienia na wyjściu ze stacji gazowej jest zawór A. wydmuchowy. B. zaporowy. C. zwrotny. D. kulowy.

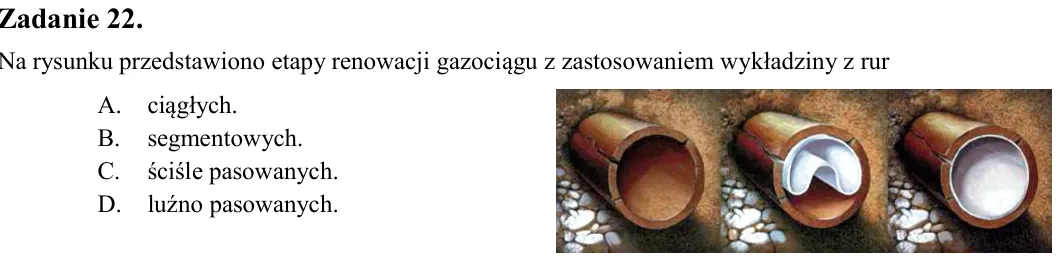

Zadanie 22. Na rysunku przedstawiono etapy renowacji gazociągu z zastosowaniem wykładziny z rur A. ciągłych. B. segmentowych. C. ściśle pasowanych. D. luźno pasowanych.

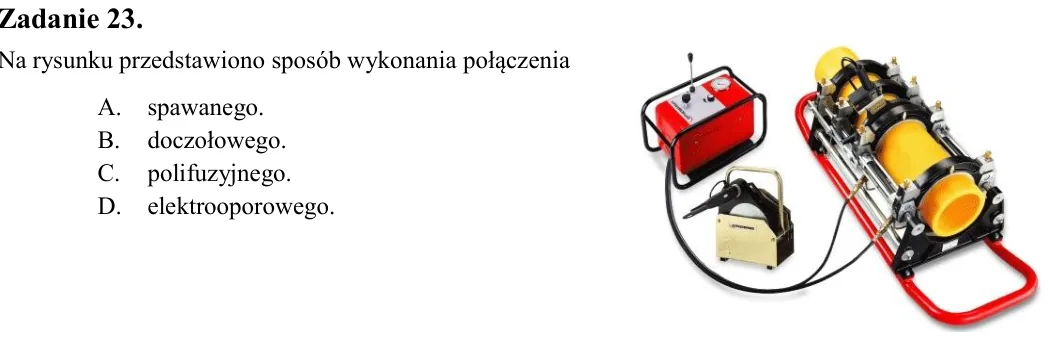

Zadanie 23. Na rysunku przedstawiono sposób wykonania połączenia A. spawanego. B. doczołowego. C. polifuzyjnego. D. elektrooporowego.

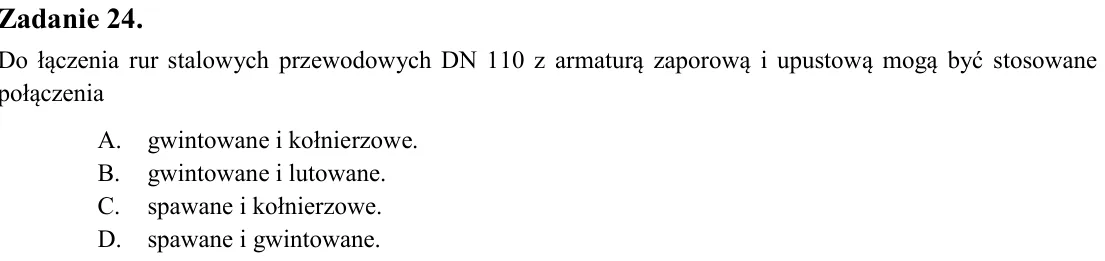

Zadanie 24. Do łączenia rur stalowych przewodowych DN 110 z armaturą zaporową i upustową mogą być stosowane połączenia A. gwintowane i kołnierzowe. B. gwintowane i lutowane. C. spawane i kołnierzowe. D. spawane i gwintow

Zadanie 25. Przedstawioną na rysunku tablicę informacyjną należy umieścić nad A. rurociągiem gazowym. B. punktem pomiarowym gazu. C. głównym zaworem gazowym. D. zawieradłem mechanicznym na gazociągu.

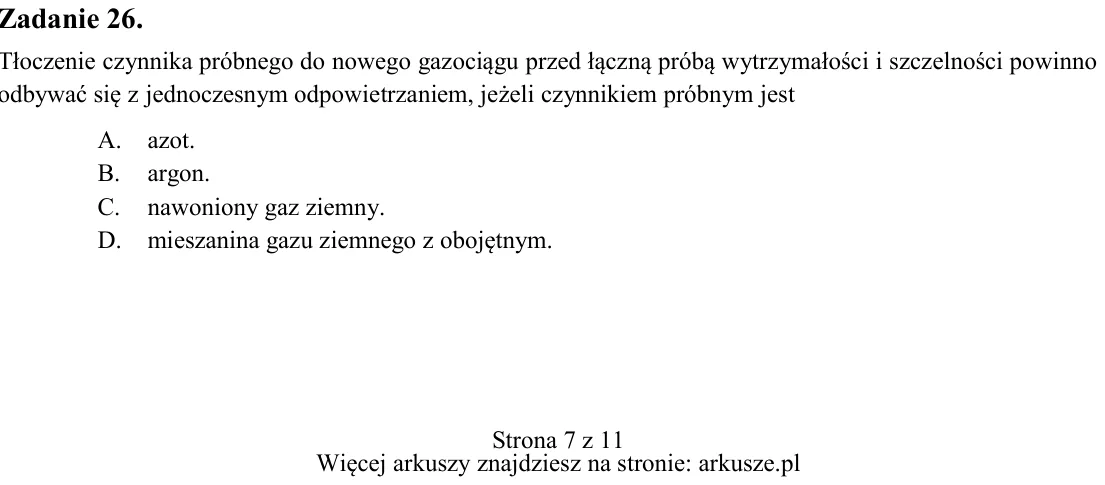

Zadanie 26. Tłoczenie czynnika próbnego do nowego gazociągu przed łączną próbą wytrzymałości i szczelności powinno odbywać się z jednoczesnym odpowietrzaniem, jeżeli czynnikiem próbnym jest A. azot. B. argon. C. nawonion

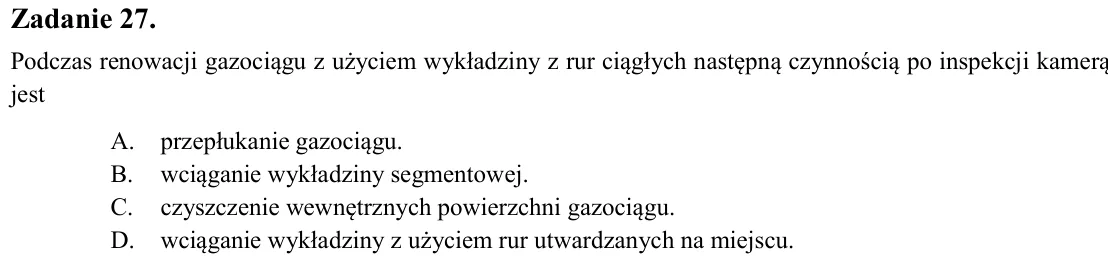

Zadanie 27. Podczas renowacji gazociągu z użyciem wykładziny z rur ciągłych następną czynnością po inspekcji kamerą jest A. przepłukanie gazociągu. B. wciąganie wykładziny segmentowej. C. czyszczenie wewnętrznych powierz

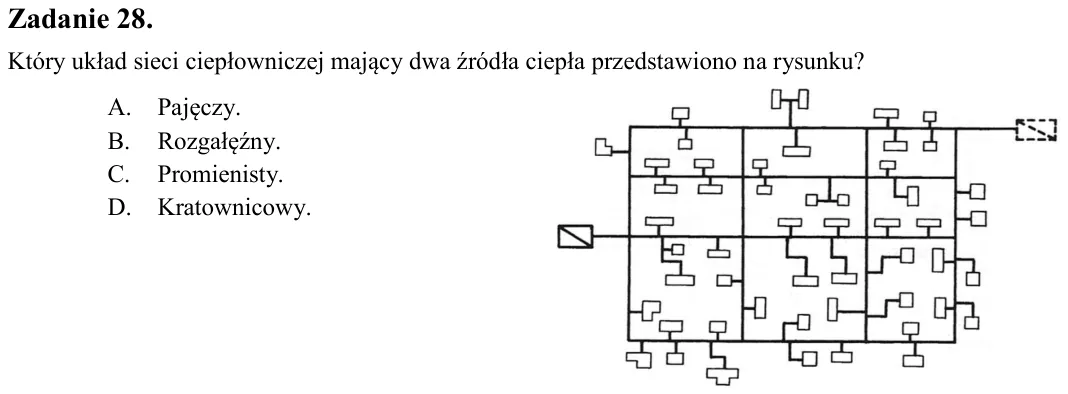

Zadanie 28. Który układ sieci ciepłowniczej mający dwa źródła ciepła przedstawiono na rysunku? A. Pajęczy. B. Rozgałęźny. C. Promienisty. D. Kratownicowy.

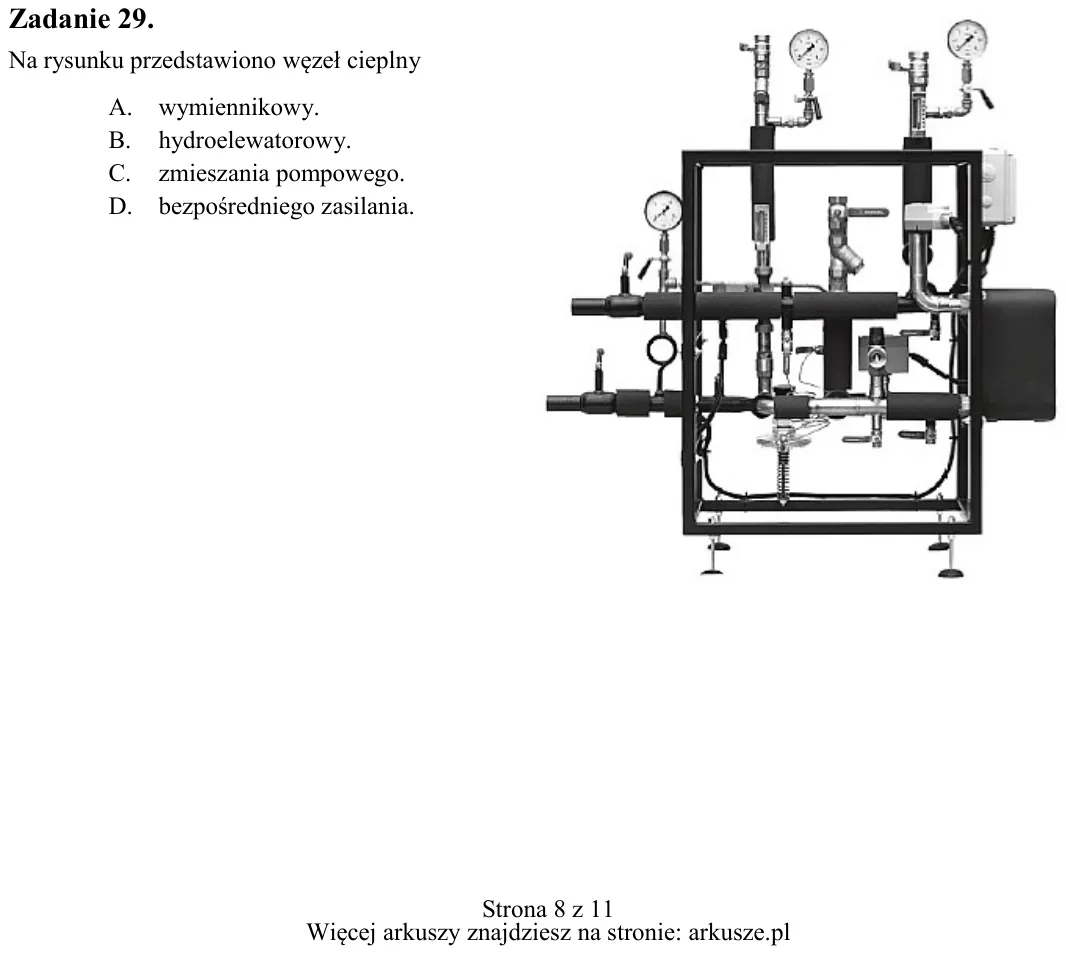

Zadanie 29. Na rysunku przedstawiono węzeł cieplny A. wymiennikowy. B. hydroelewatorowy. C. zmieszania pompowego. D. bezpośredniego zasilania.

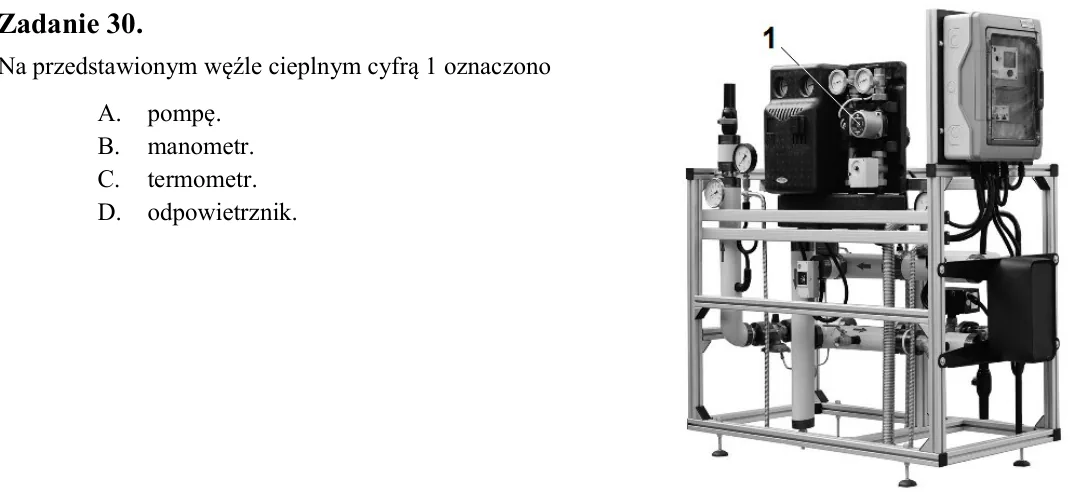

Zadanie 30. Na przedstawionym węźle cieplnym cyfrą 1 oznaczono A. pompę. B. manometr. C. termometr. D. odpowietrznik.

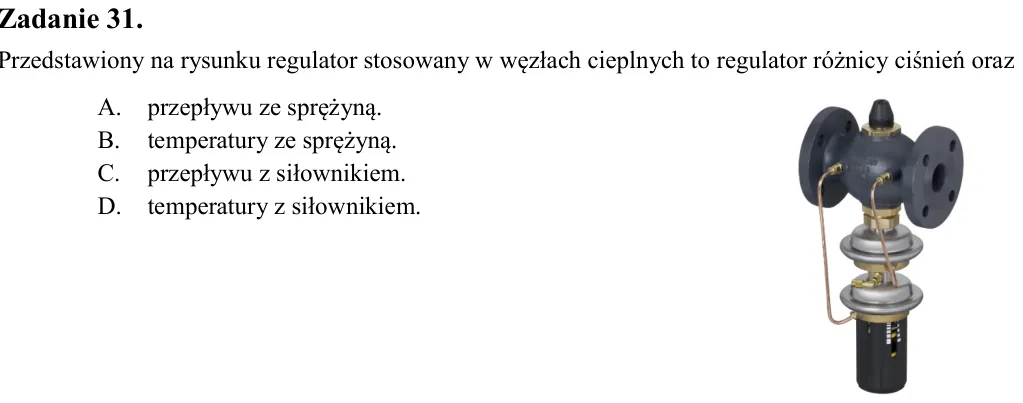

Zadanie 31. Przedstawiony na rysunku regulator stosowany w węzłach cieplnych to regulator różnicy ciśnień oraz A. przepływu ze sprężyną. B. temperatury ze sprężyną. C. przepływu z siłownikiem. D. temperatury z siłownikie

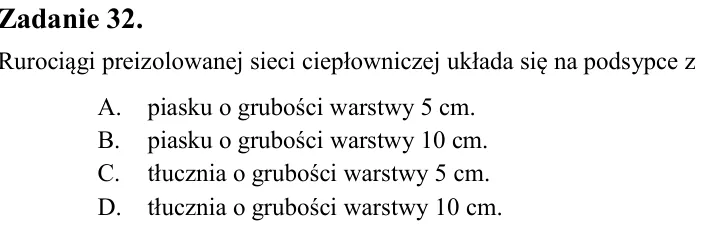

Zadanie 32. Rurociągi preizolowanej sieci ciepłowniczej układa się na podsypce z A. piasku o grubości warstwy 5 cm. B. piasku o grubości warstwy 10 cm. C. tłucznia o grubości warstwy 5 cm. D. tłucznia o grubości warstwy

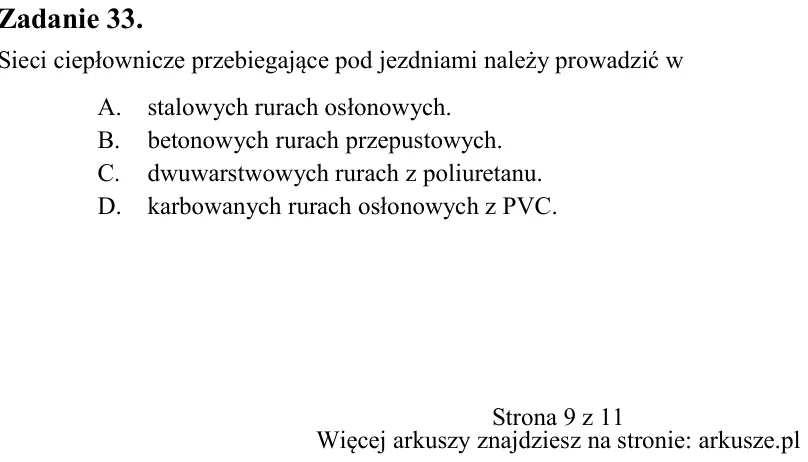

Zadanie 33. Sieci ciepłownicze przebiegające pod jezdniami należy prowadzić w A. stalowych rurach osłonowych. B. betonowych rurach przepustowych. C. dwuwarstwowych rurach z poliuretanu. D. karbowanych rurach osłonowych z

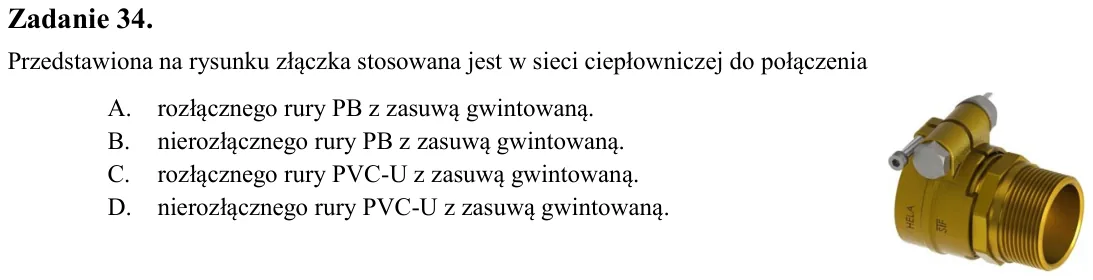

Zadanie 34. Przedstawiona na rysunku złączka stosowana jest w sieci ciepłowniczej do połączenia A. rozłącznego rury PB z zasuwą gwintowaną. B. nierozłącznego rury PB z zasuwą gwintowaną. C. rozłącznego rury PVC-U z zasuw

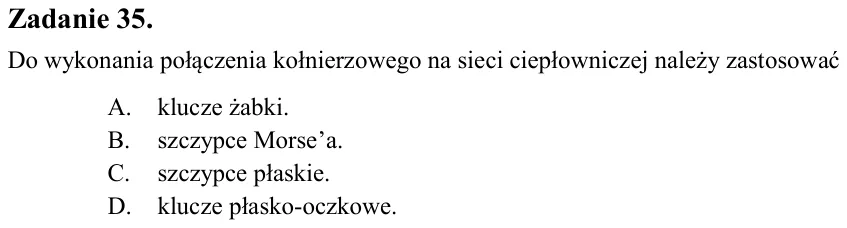

Zadanie 35. Do wykonania połączenia kołnierzowego na sieci ciepłowniczej należy zastosować A. klucze żabki. B. szczypce Morse’a. C. szczypce płaskie. D. klucze płasko-oczkowe.

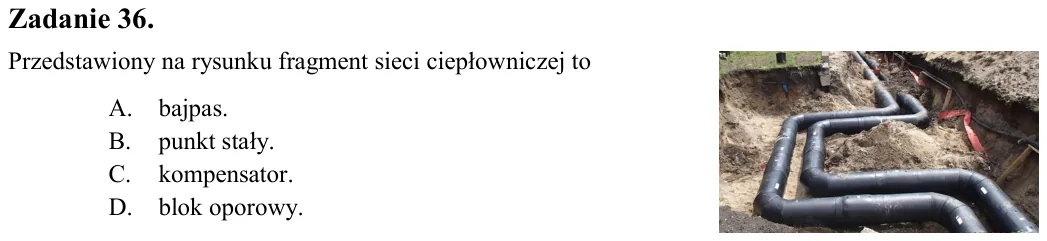

Zadanie 36. Przedstawiony na rysunku fragment sieci ciepłowniczej to A. bajpas. B. punkt stały. C. kompensator. D. blok oporowy.

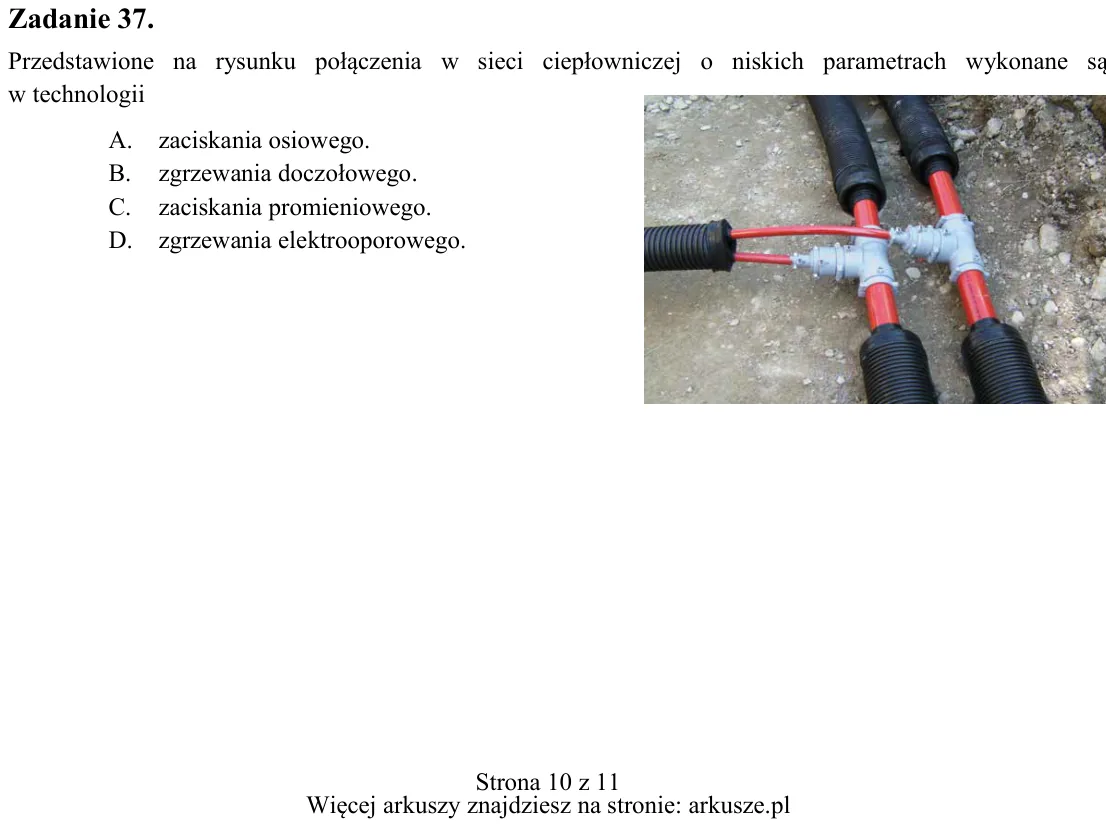

Zadanie 37. Przedstawione na rysunku połączenia w sieci ciepłowniczej o niskich parametrach wykonane są w technologii A. zaciskania osiowego. B. zgrzewania doczołowego. C. zaciskania promieniowego. D. zgrzewania elektroo

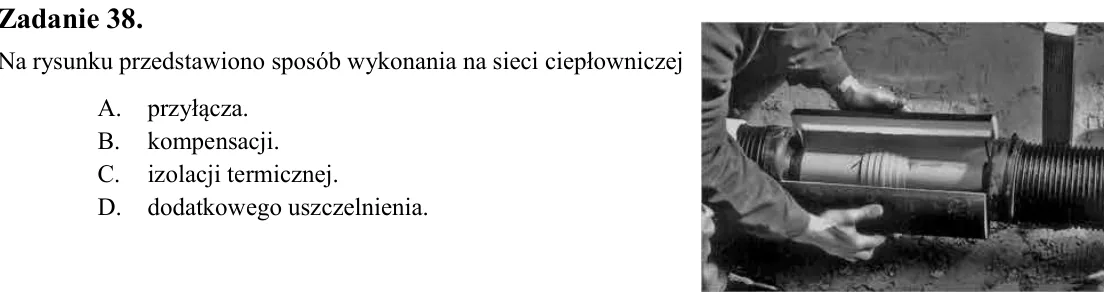

Zadanie 38. Na rysunku przedstawiono sposób wykonania na sieci ciepłowniczej A. przyłącza. B. kompensacji. C. izolacji termicznej. D. dodatkowego uszczelnienia.

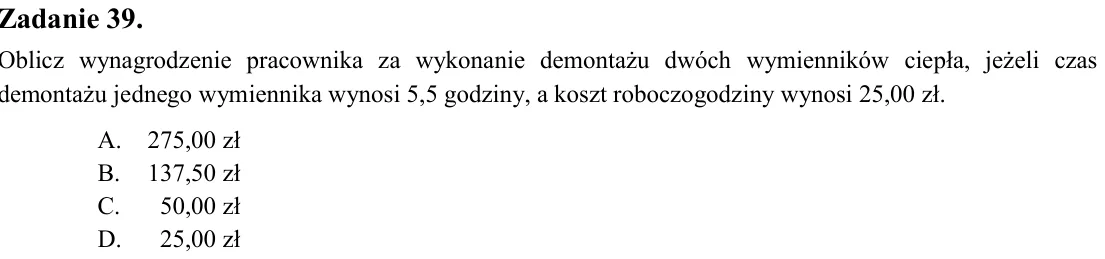

Zadanie 39. Oblicz wynagrodzenie pracownika za wykonanie demontażu dwóch wymienników ciepła, jeżeli czas demontażu jednego wymiennika wynosi 5,5 godziny, a koszt roboczogodziny wynosi 25,00 zł. A. 275,00 zł B. 137,50 zł

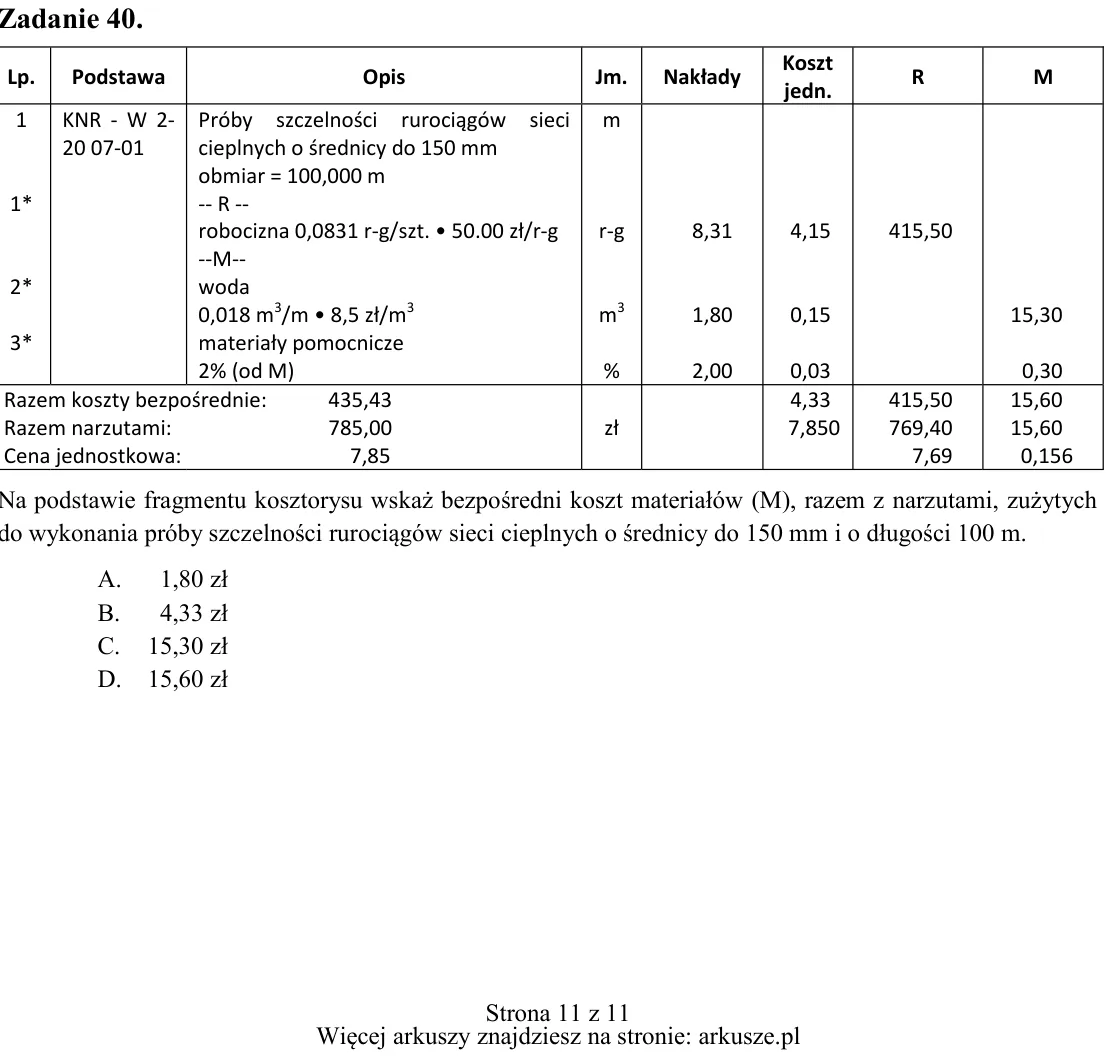

Zadanie 40. Na podstawie fragmentu kosztorysu wskaż bezpośredni koszt materiałów (M), razem z narzutami, zużytych do wykonania próby szczelności rurociągów sieci cieplnych o średnicy do 150 mm i o długości 100 m. A. 1,80
