B08 · Egzamin zawodowy · styczeń 2018

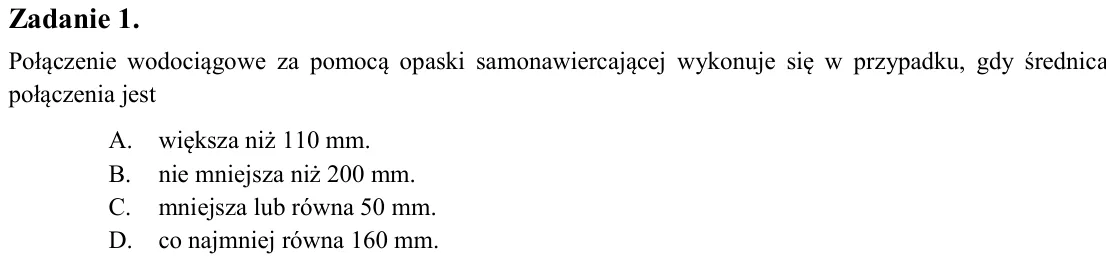

Zadanie 1. Połączenie wodociągowe za pomocą opaski samonawiercającej wykonuje się w przypadku, gdy średnica połączenia jest A. większa niż 110 mm. B. nie mniejsza niż 200 mm. C. mniejsza lub równa 50 mm. D. co najmniej r

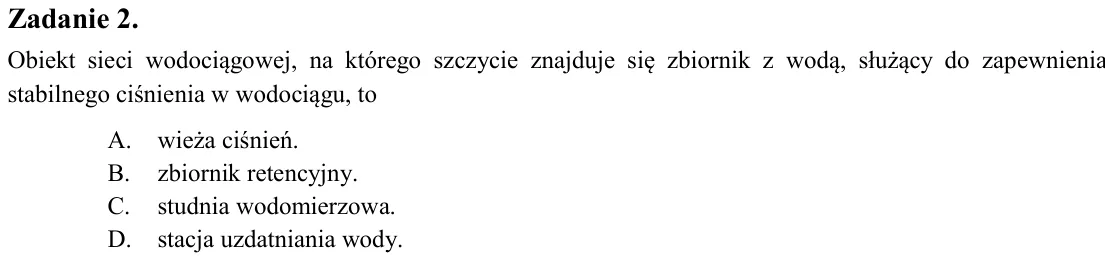

Zadanie 2. Obiekt sieci wodociągowej, na którego szczycie znajduje się zbiornik z wodą, służący do zapewnienia stabilnego ciśnienia w wodociągu, to A. wieża ciśnień. B. zbiornik retencyjny. C. studnia wodomierzowa. D. st

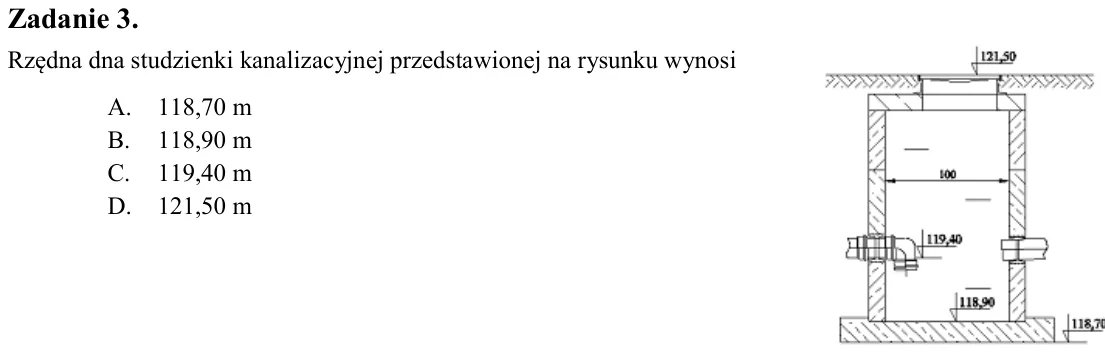

Zadanie 3. Rzędna dna studzienki kanalizacyjnej przedstawionej na rysunku wynosi A. 118,70 m B. 118,90 m C. 119,40 m D. 121,50 m

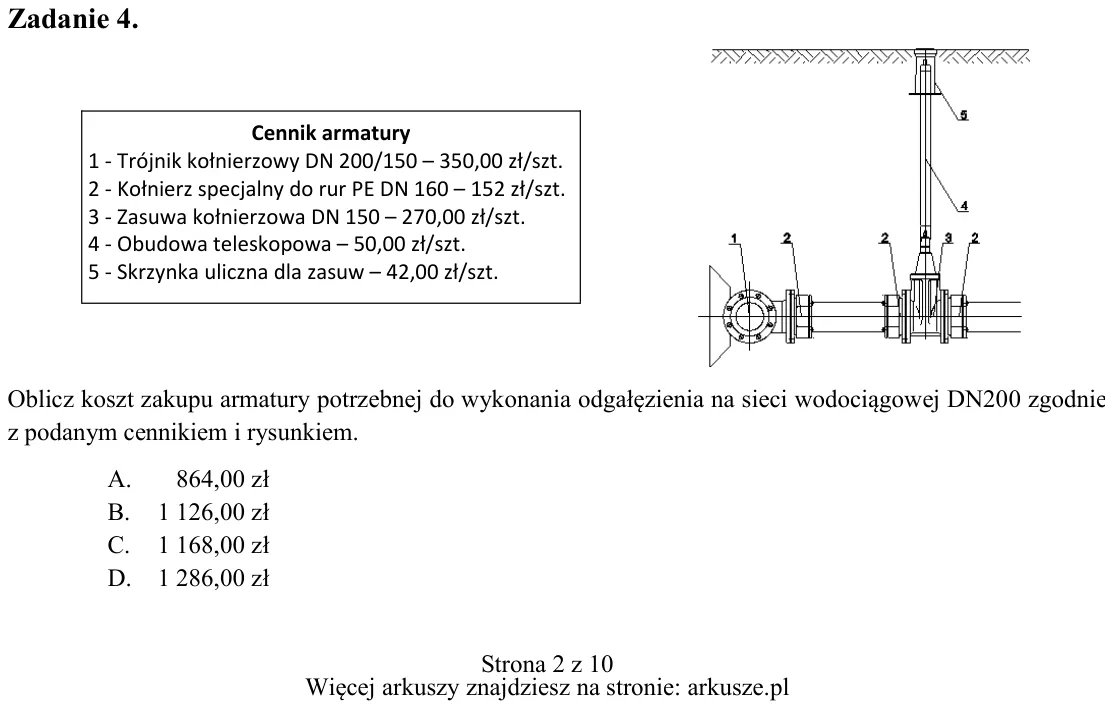

Zadanie 4. Oblicz koszt zakupu armatury potrzebnej do wykonania odgałęzienia na sieci wodociągowej DN200 zgodnie z podanym cennikiem i rysunkiem. A. 864,00 zł B. 1 126,00 zł C. 1 168,00 zł D. 1 286,00 zł Cennik armatury

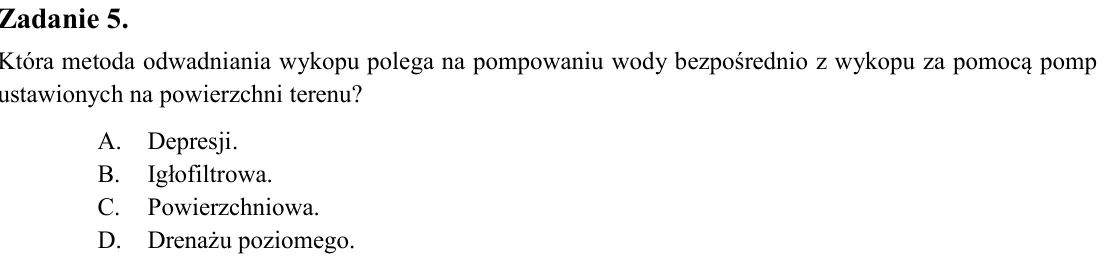

Zadanie 5. Która metoda odwadniania wykopu polega na pompowaniu wody bezpośrednio z wykopu za pomocą pomp ustawionych na powierzchni terenu? A. Depresji. B. Igłofiltrowa. C. Powierzchniowa. D. Drenażu poziomego.

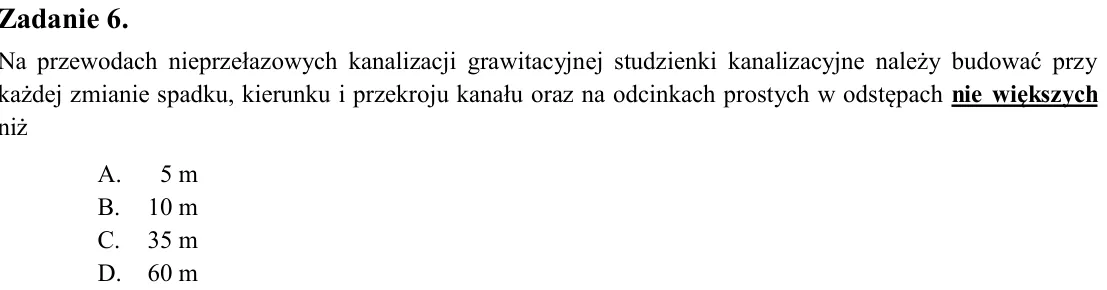

Zadanie 6. Na przewodach nieprzełazowych kanalizacji grawitacyjnej studzienki kanalizacyjne należy budować przy każdej zmianie spadku, kierunku i przekroju kanału oraz na odcinkach prostych w odstępach nie większych niż

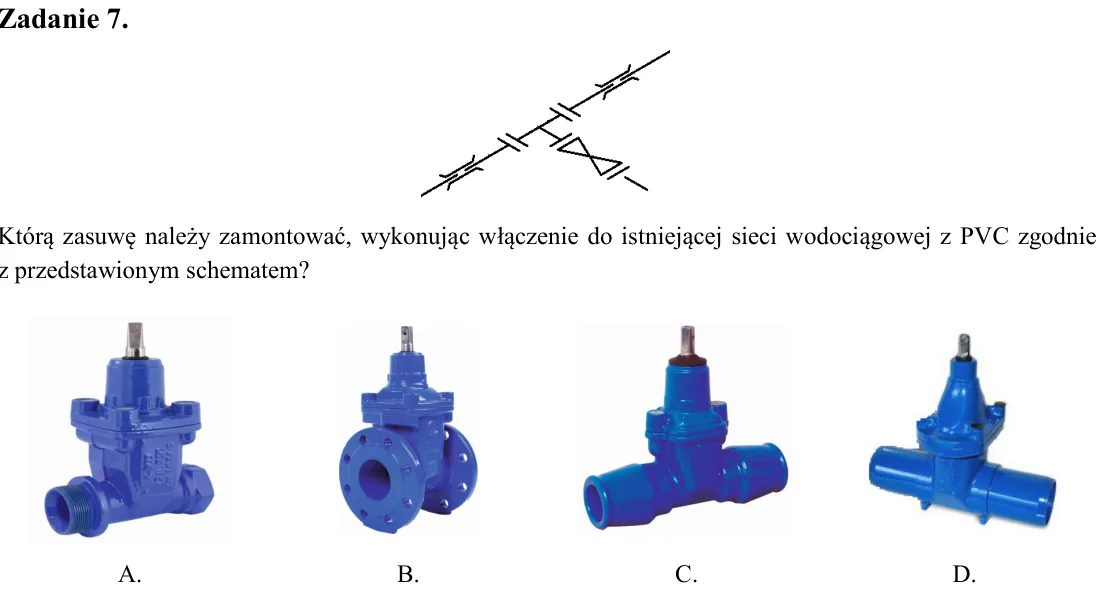

Zadanie 7. Którą zasuwę należy zamontować, wykonując włączenie do istniejącej sieci wodociągowej z PVC zgodnie z przedstawionym schematem?

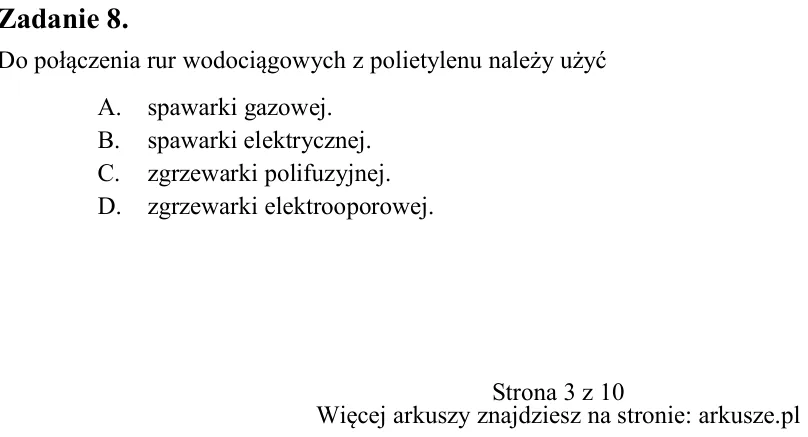

Zadanie 8. Do połączenia rur wodociągowych z polietylenu należy użyć A. spawarki gazowej. B. spawarki elektrycznej. C. zgrzewarki polifuzyjnej. D. zgrzewarki elektrooporowej. A. B. C. D.

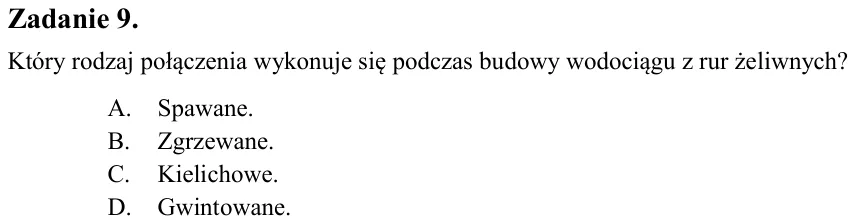

Zadanie 9. Który rodzaj połączenia wykonuje się podczas budowy wodociągu z rur żeliwnych? A. Spawane. B. Zgrzewane. C. Kielichowe. D. Gwintowane.

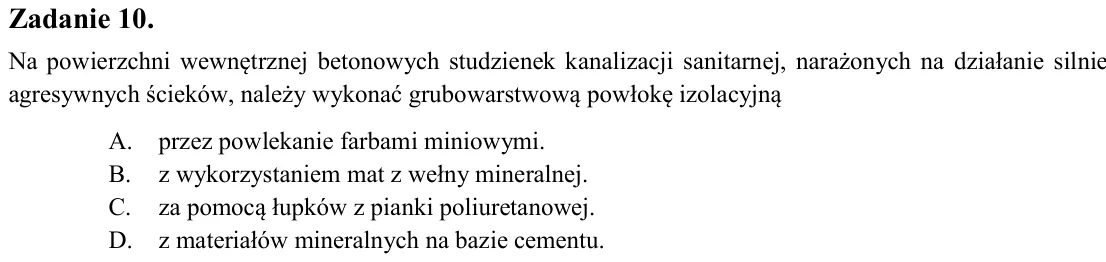

Zadanie 10. Na powierzchni wewnętrznej betonowych studzienek kanalizacji sanitarnej, narażonych na działanie silnie agresywnych ścieków, należy wykonać grubowarstwową powłokę izolacyjną A. przez powlekanie farbami miniow

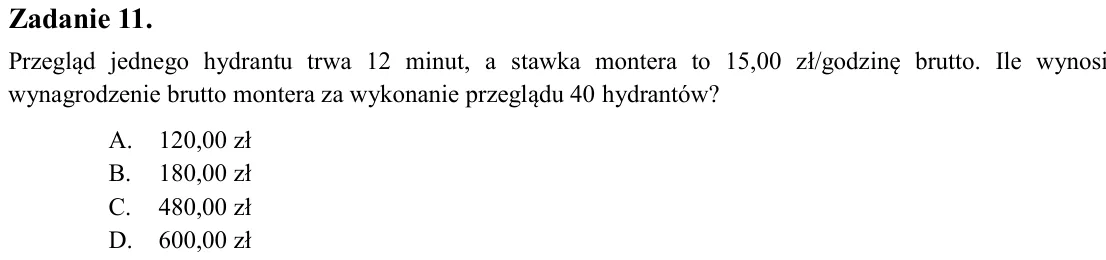

Zadanie 11. Przegląd jednego hydrantu trwa 12 minut, a stawka montera to 15,00 zł/godzinę brutto. Ile wynosi wynagrodzenie brutto montera za wykonanie przeglądu 40 hydrantów? A. 120,00 zł B. 180,00 zł C. 480,00 zł D. 600

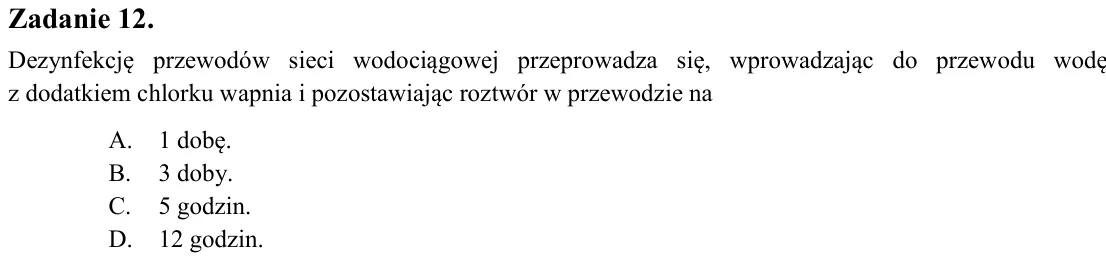

Zadanie 12. Dezynfekcję przewodów sieci wodociągowej przeprowadza się, wprowadzając do przewodu wodę z dodatkiem chlorku wapnia i pozostawiając roztwór w przewodzie na A. 1 dobę. B. 3 doby. C. 5 godzin. D. 12 godzin.

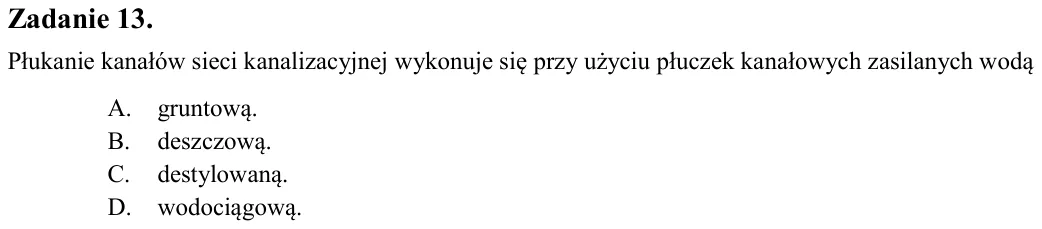

Zadanie 13. Płukanie kanałów sieci kanalizacyjnej wykonuje się przy użyciu płuczek kanałowych zasilanych wodą A. gruntową. B. deszczową. C. destylowaną. D. wodociągową.

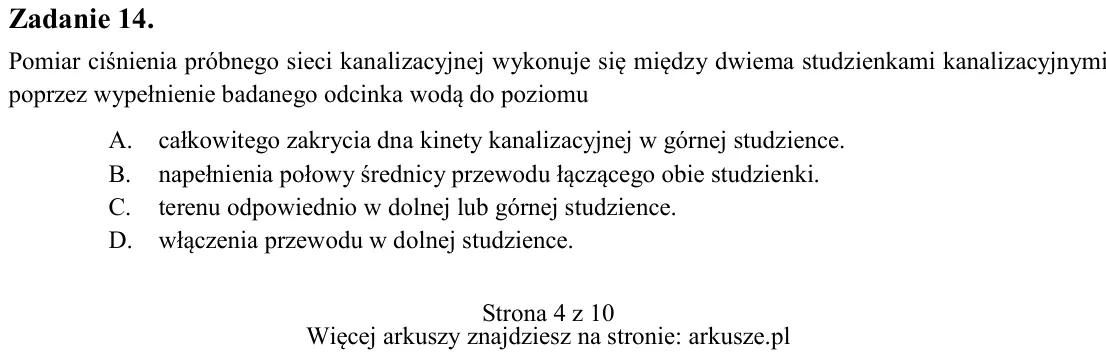

Zadanie 14. Pomiar ciśnienia próbnego sieci kanalizacyjnej wykonuje się między dwiema studzienkami kanalizacyjnymi poprzez wypełnienie badanego odcinka wodą do poziomu A. całkowitego zakrycia dna kinety kanalizacyjnej w

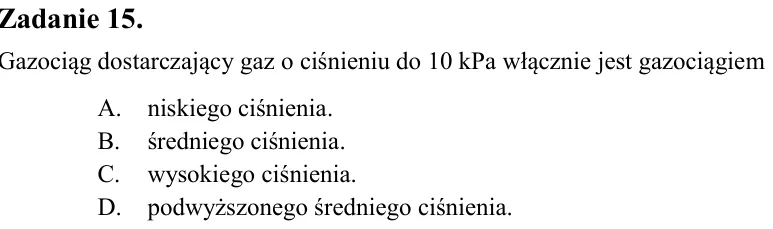

Zadanie 15. Gazociąg dostarczający gaz o ciśnieniu do 10 kPa włącznie jest gazociągiem A. niskiego ciśnienia. B. średniego ciśnienia. C. wysokiego ciśnienia. D. podwyższonego średniego ciśnienia.

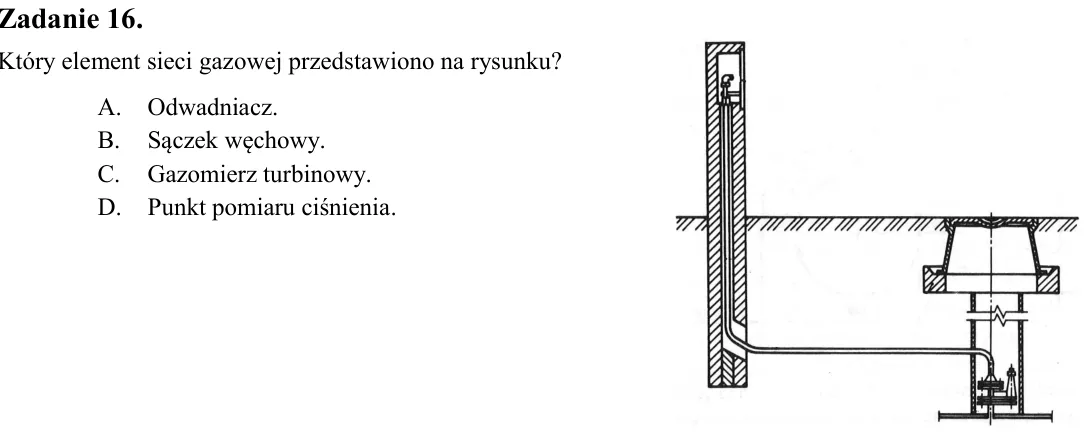

Zadanie 16. Który element sieci gazowej przedstawiono na rysunku? A. Odwadniacz. B. Sączek węchowy. C. Gazomierz turbinowy. D. Punkt pomiaru ciśnienia.

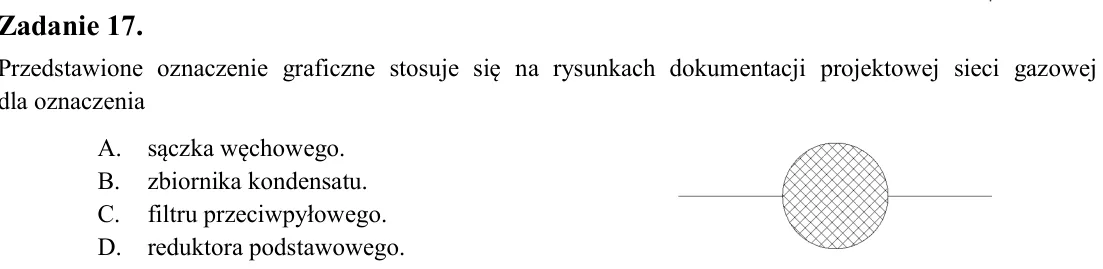

Zadanie 17. Przedstawione oznaczenie graficzne stosuje się na rysunkach dokumentacji projektowej sieci gazowej dla oznaczenia A. sączka węchowego. B. zbiornika kondensatu. C. filtru przeciwpyłowego. D. reduktora podstawo

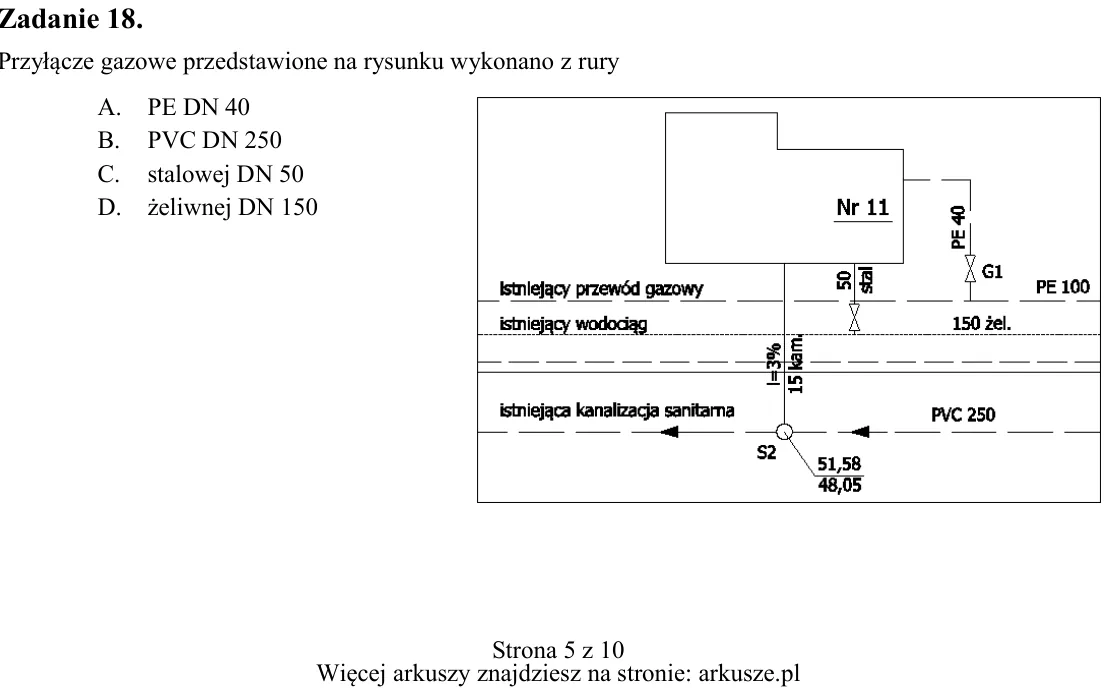

Zadanie 18. Przyłącze gazowe przedstawione na rysunku wykonano z rury A. PE DN 40 B. PVC DN 250 C. stalowej DN 50 D. żeliwnej DN 150

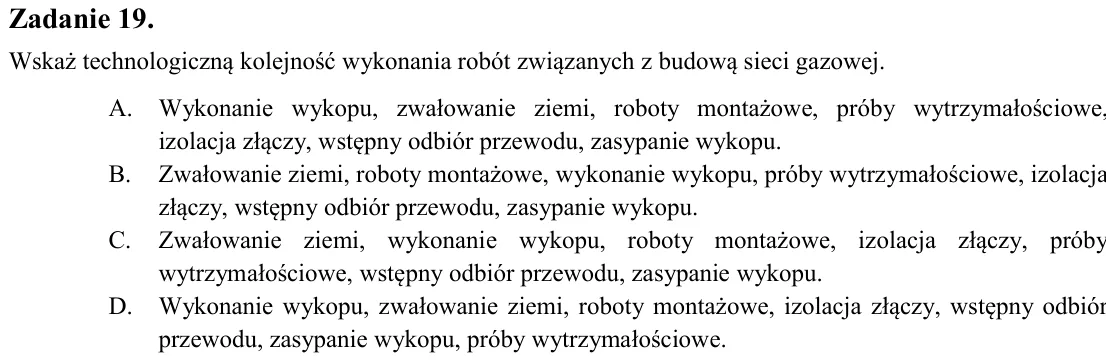

Zadanie 19. Wskaż technologiczną kolejność wykonania robót związanych z budową sieci gazowej. A. Wykonanie wykopu, zwałowanie ziemi, roboty montażowe, próby wytrzymałościowe, izolacja złączy, wstępny odbiór przewodu, zas

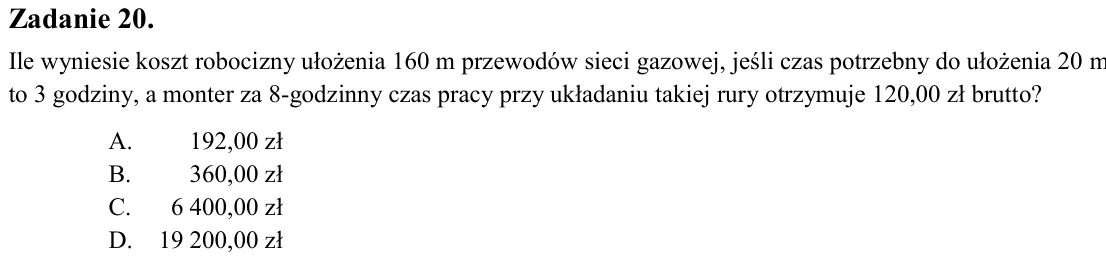

Zadanie 20. Ile wyniesie koszt robocizny ułożenia 160 m przewodów sieci gazowej, jeśli czas potrzebny do ułożenia 20 m to 3 godziny, a monter za 8-godzinny czas pracy przy układaniu takiej rury otrzymuje 120,00 zł brutto

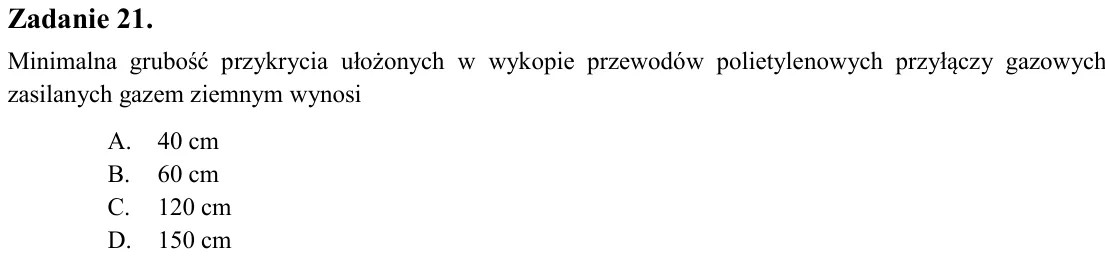

Zadanie 21. Minimalna grubość przykrycia ułożonych w wykopie przewodów polietylenowych przyłączy gazowych zasilanych gazem ziemnym wynosi A. 40 cm B. 60 cm C. 120 cm D. 150 cm

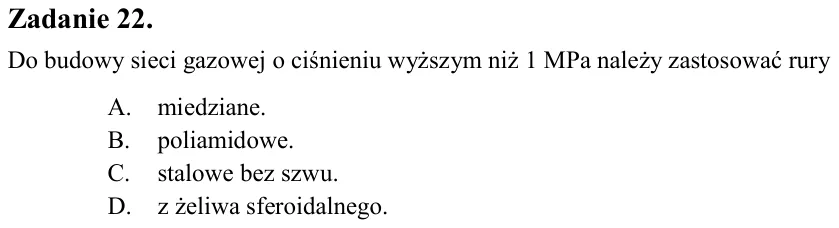

Zadanie 22. Do budowy sieci gazowej o ciśnieniu wyższym niż 1 MPa należy zastosować rury A. miedziane. B. poliamidowe. C. stalowe bez szwu. D. z żeliwa sferoidalnego.

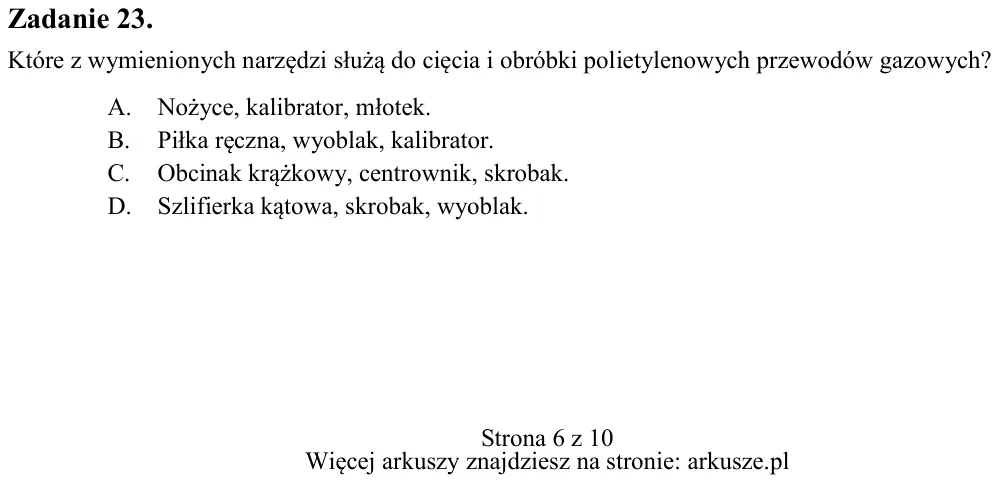

Zadanie 23. Które z wymienionych narzędzi służą do cięcia i obróbki polietylenowych przewodów gazowych? A. Nożyce, kalibrator, młotek. B. Piłka ręczna, wyoblak, kalibrator. C. Obcinak krążkowy, centrownik, skrobak. D. Sz

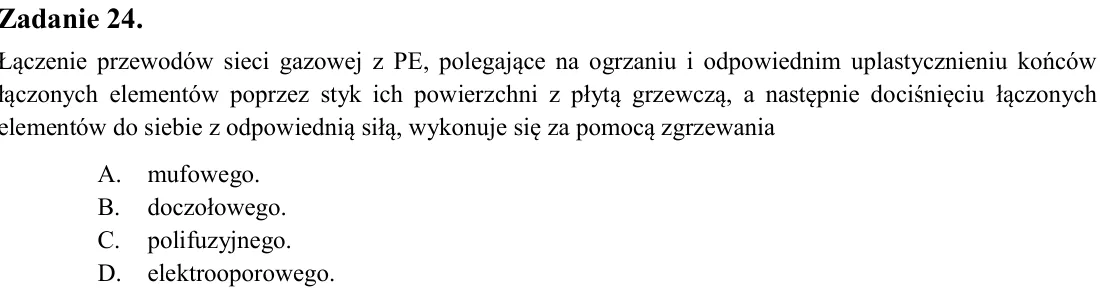

Zadanie 24. Łączenie przewodów sieci gazowej z PE, polegające na ogrzaniu i odpowiednim uplastycznieniu końców łączonych elementów poprzez styk ich powierzchni z płytą grzewczą, a następnie dociśnięciu łączonych elementó

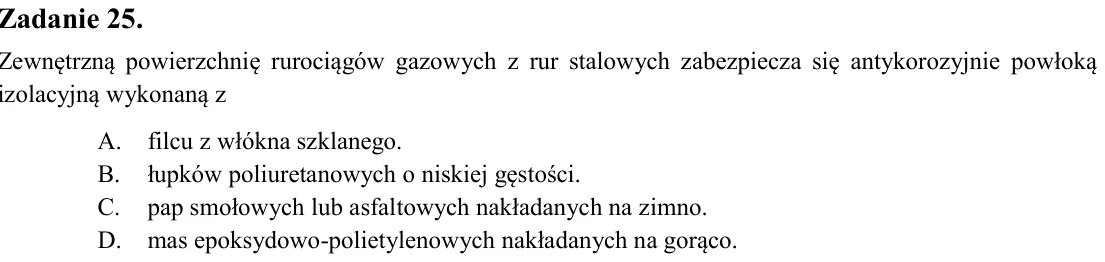

Zadanie 25. Zewnętrzną powierzchnię rurociągów gazowych z rur stalowych zabezpiecza się antykorozyjnie powłoką izolacyjną wykonaną z A. filcu z włókna szklanego. B. łupków poliuretanowych o niskiej gęstości. C. pap smoło

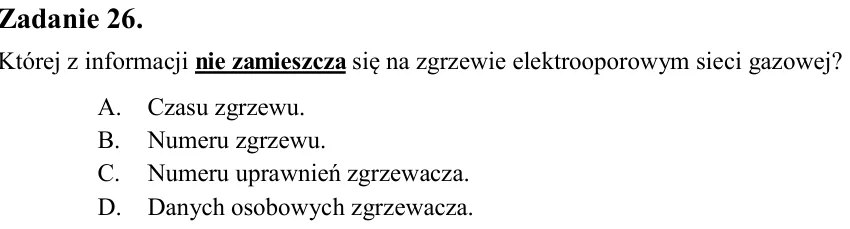

Zadanie 26. Której z informacji nie zamieszcza się na zgrzewie elektrooporowym sieci gazowej? A. Czasu zgrzewu. B. Numeru zgrzewu. C. Numeru uprawnień zgrzewacza. D. Danych osobowych zgrzewacza.

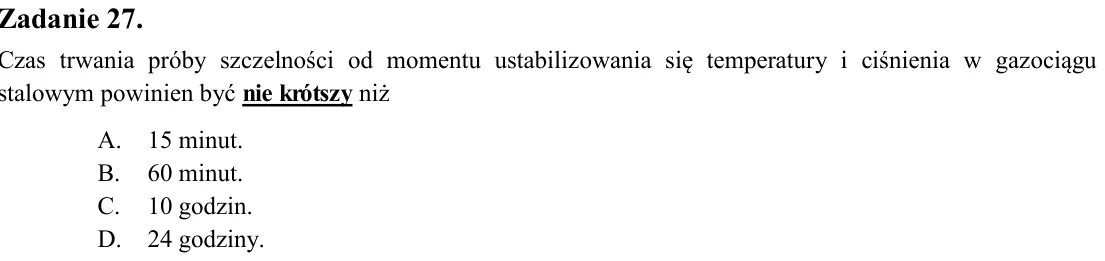

Zadanie 27. Czas trwania próby szczelności od momentu ustabilizowania się temperatury i ciśnienia w gazociągu stalowym powinien być nie krótszy niż A. 15 minut. B. 60 minut. C. 10 godzin. D. 24 godziny.

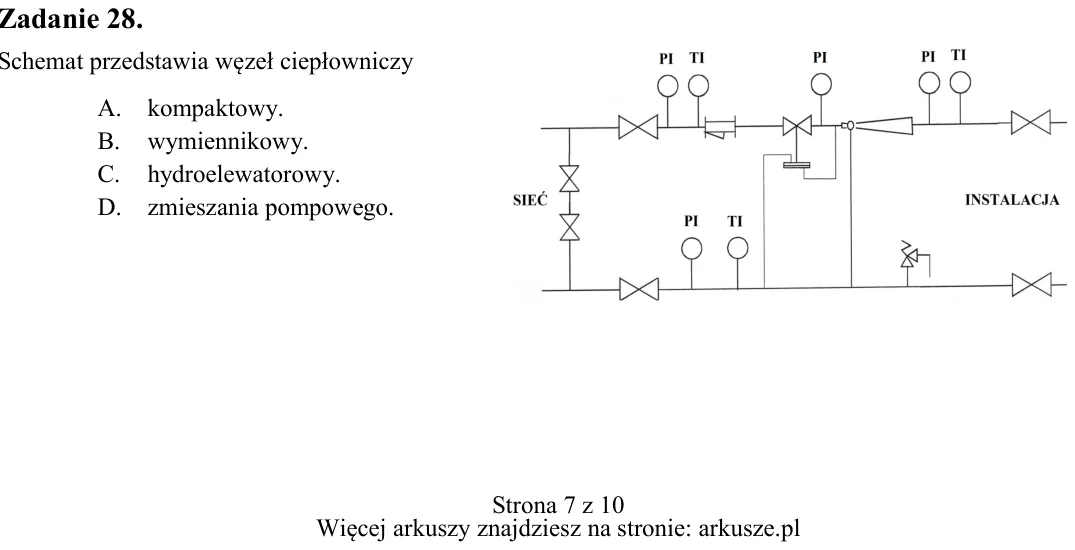

Zadanie 28. Schemat przedstawia węzeł ciepłowniczy A. kompaktowy. B. wymiennikowy. C. hydroelewatorowy. D. zmieszania pompowego.

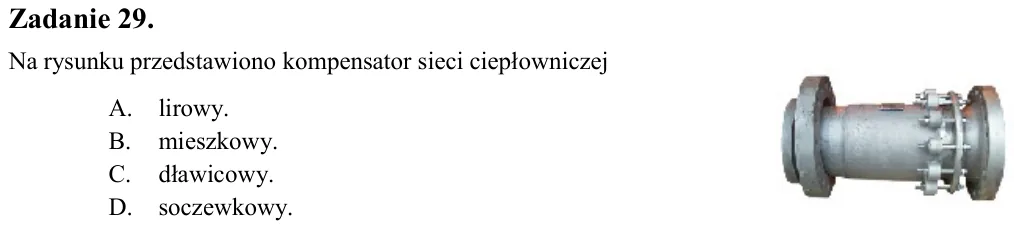

Zadanie 29. Na rysunku przedstawiono kompensator sieci ciepłowniczej A. lirowy. B. mieszkowy. C. dławicowy. D. soczewkowy.

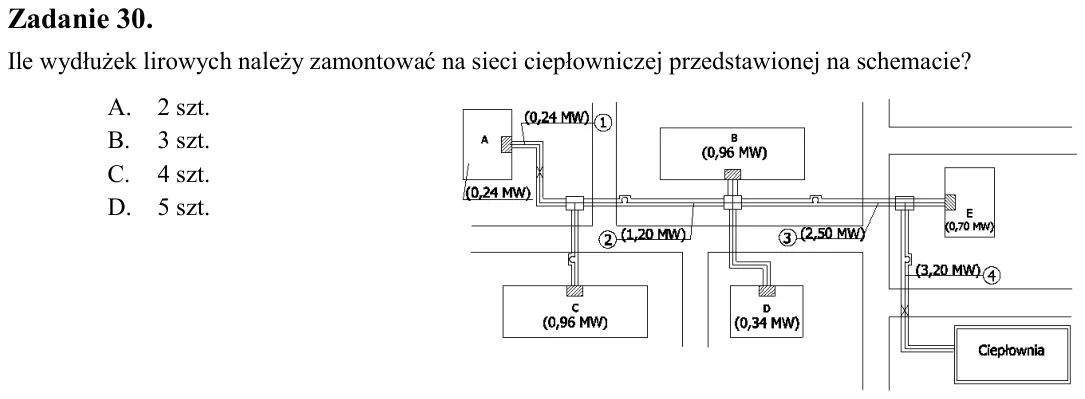

Zadanie 30. Ile wydłużek lirowych należy zamontować na sieci ciepłowniczej przedstawionej na schemacie? A. 2 szt. B. 3 szt. C. 4 szt. D. 5 szt.

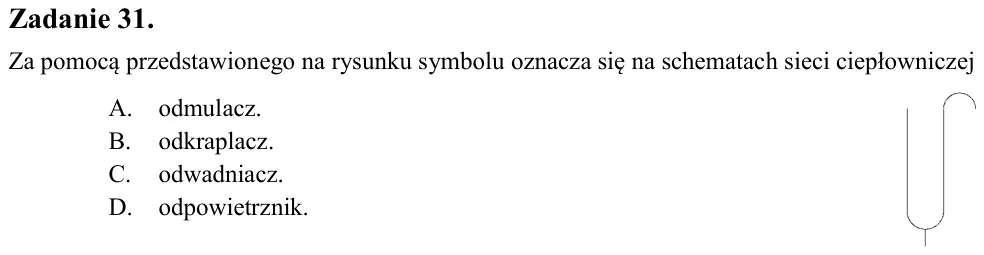

Zadanie 31. Za pomocą przedstawionego na rysunku symbolu oznacza się na schematach sieci ciepłowniczej A. odmulacz. B. odkraplacz. C. odwadniacz. D. odpowietrznik.

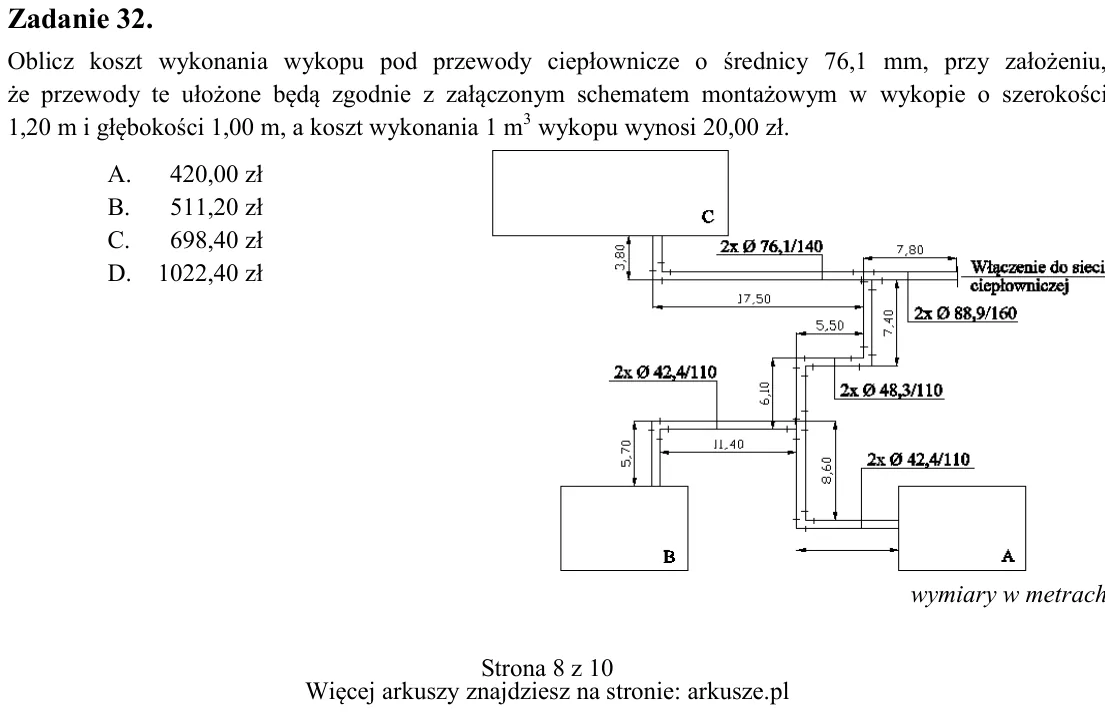

Zadanie 32. Oblicz koszt wykonania wykopu pod przewody ciepłownicze o średnicy 76,1 mm, przy założeniu, że przewody te ułożone będą zgodnie z załączonym schematem montażowym w wykopie o szerokości 1,20 m i głębokości 1,0

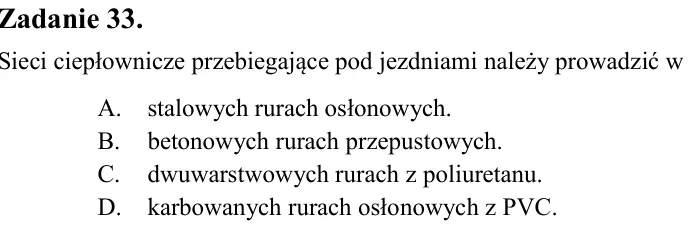

Zadanie 33. Sieci ciepłownicze przebiegające pod jezdniami należy prowadzić w A. stalowych rurach osłonowych. B. betonowych rurach przepustowych. C. dwuwarstwowych rurach z poliuretanu. D. karbowanych rurach osłonowych z

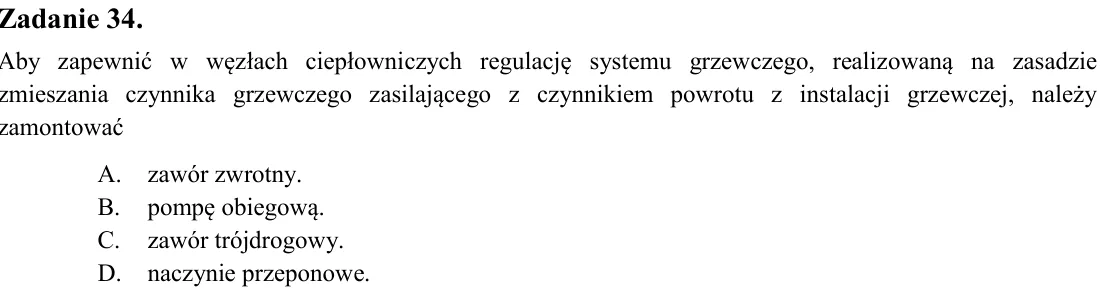

Zadanie 34. Aby zapewnić w węzłach ciepłowniczych regulację systemu grzewczego, realizowaną na zasadzie zmieszania czynnika grzewczego zasilającego z czynnikiem powrotu z instalacji grzewczej, należy zamontować A. zawór

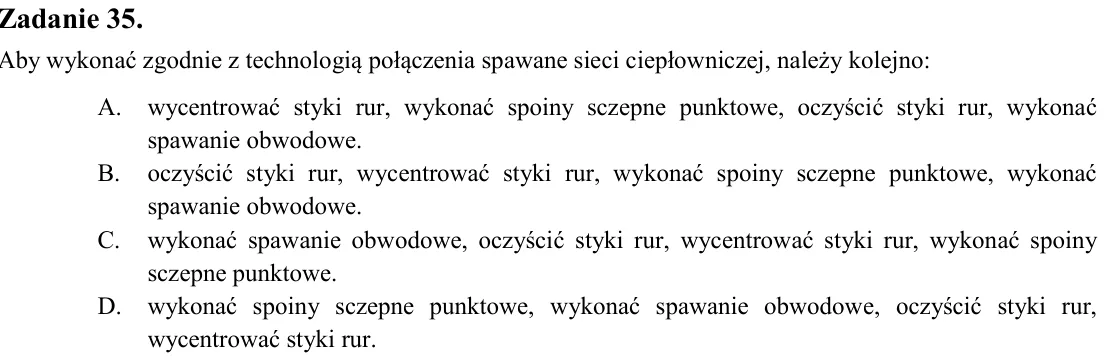

Zadanie 35. Aby wykonać zgodnie z technologią połączenia spawane sieci ciepłowniczej, należy kolejno: A. wycentrować styki rur, wykonać spoiny sczepne punktowe, oczyścić styki rur, wykonać spawanie obwodowe. B. oczyścić

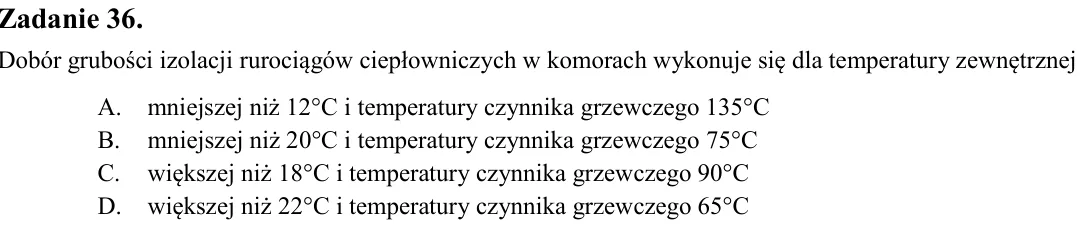

Zadanie 36. Dobór grubości izolacji rurociągów ciepłowniczych w komorach wykonuje się dla temperatury zewnętrznej A. mniejszej niż 12°C i temperatury czynnika grzewczego 135°C B. mniejszej niż 20°C i temperatury czynnika

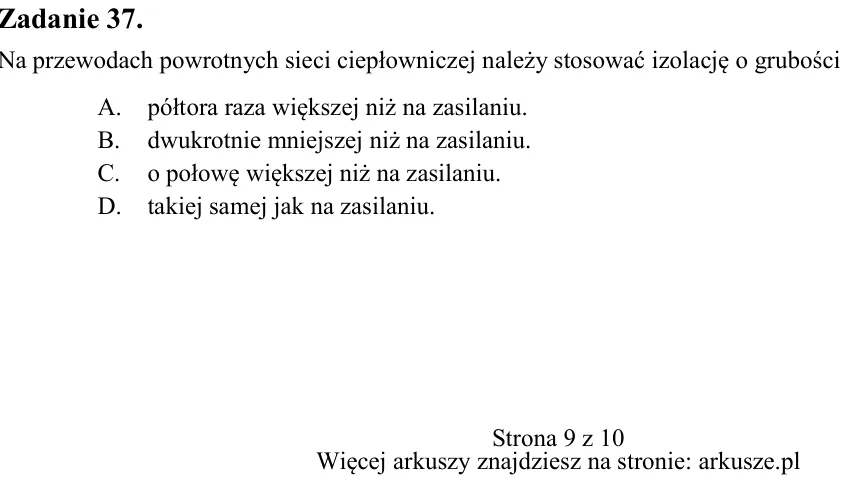

Zadanie 37. Na przewodach powrotnych sieci ciepłowniczej należy stosować izolację o grubości A. półtora raza większej niż na zasilaniu. B. dwukrotnie mniejszej niż na zasilaniu. C. o połowę większej niż na zasilaniu. D.

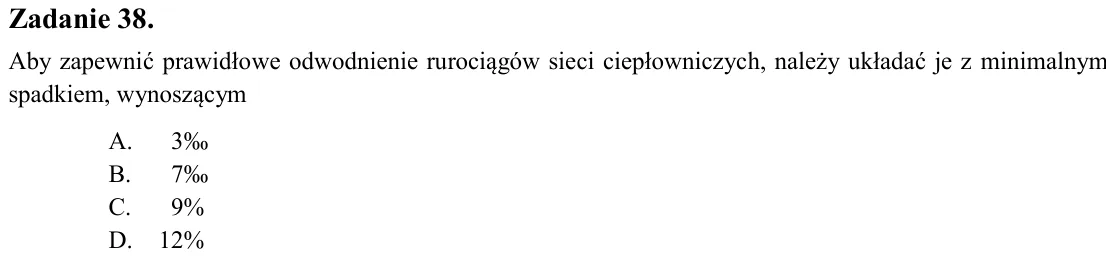

Zadanie 38. Aby zapewnić prawidłowe odwodnienie rurociągów sieci ciepłowniczych, należy układać je z minimalnym spadkiem, wynoszącym A. 3‰ B. 7‰ C. 9% D. 12%

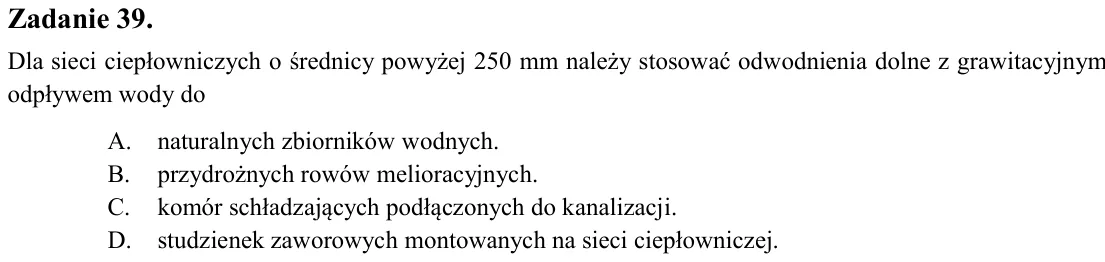

Zadanie 39. Dla sieci ciepłowniczych o średnicy powyżej 250 mm należy stosować odwodnienia dolne z grawitacyjnym odpływem wody do A. naturalnych zbiorników wodnych. B. przydrożnych rowów melioracyjnych. C. komór schładza

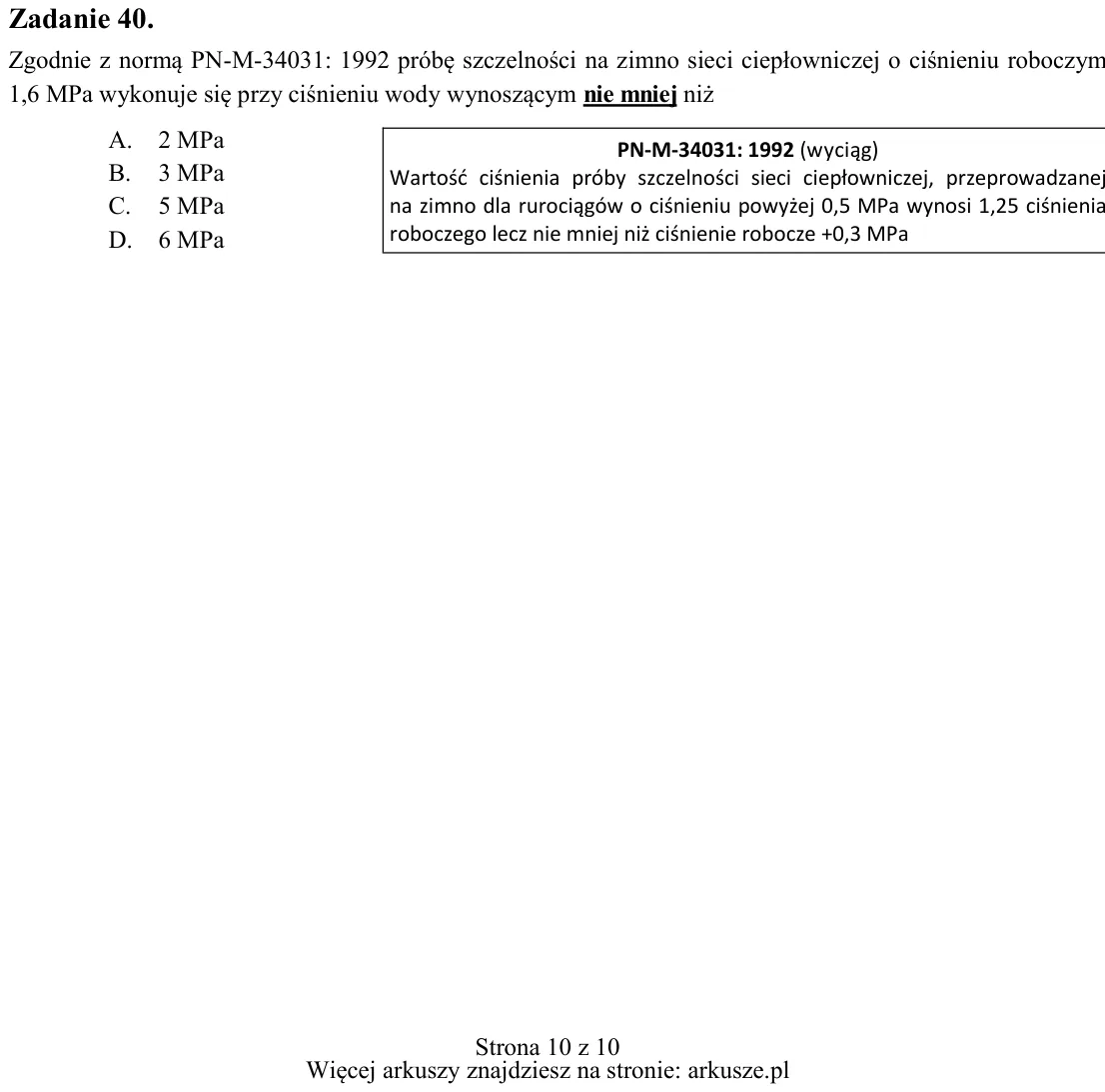

Zadanie 40. Zgodnie z normą PN-M-34031: 1992 próbę szczelności na zimno sieci ciepłowniczej o ciśnieniu roboczym 1,6 MPa wykonuje się przy ciśnieniu wody wynoszącym nie mniej niż A. 2 MPa B. 3 MPa C. 5 MPa D. 6 MPa PN-M-
