B09 · Egzamin zawodowy · czerwiec 2017

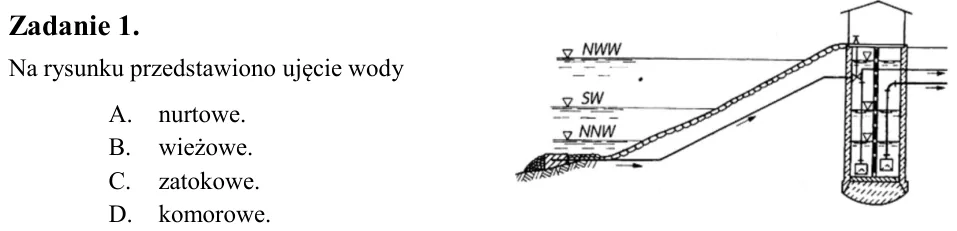

Zadanie 1. Na rysunku przedstawiono ujęcie wody A. nurtowe. B. wieżowe. C. zatokowe. D. komorowe.

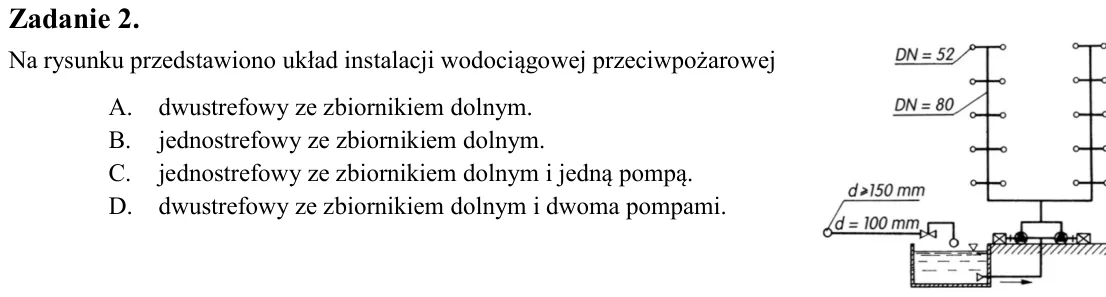

Zadanie 2. Na rysunku przedstawiono układ instalacji wodociągowej przeciwpożarowej A. dwustrefowy ze zbiornikiem dolnym. B. jednostrefowy ze zbiornikiem dolnym. C. jednostrefowy ze zbiornikiem dolnym i jedną pompą. D. dw

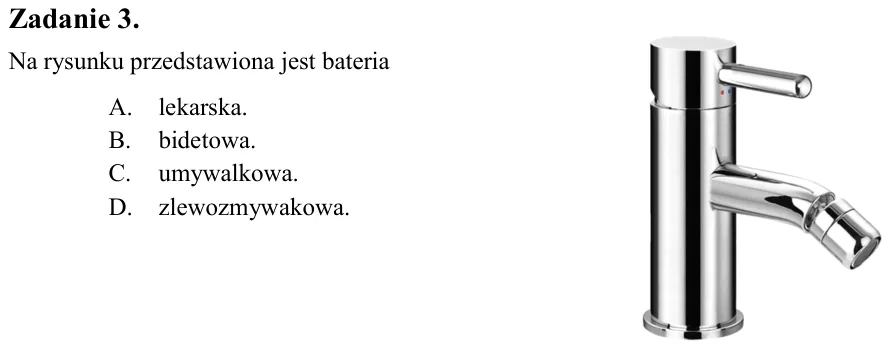

Zadanie 3. Na rysunku przedstawiona jest bateria A. lekarska. B. bidetowa. C. umywalkowa. D. zlewozmywakowa.

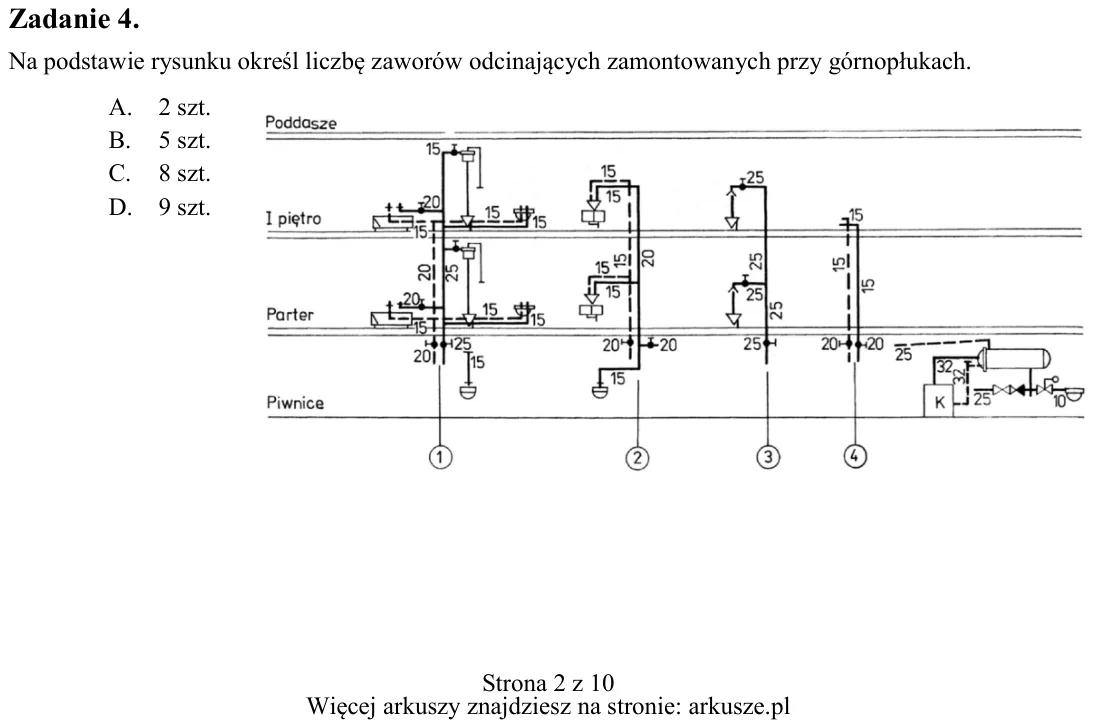

Zadanie 4. Na podstawie rysunku określ liczbę zaworów odcinających zamontowanych przy górnopłukach. A. 2 szt. B. 5 szt. C. 8 szt. D. 9 szt.

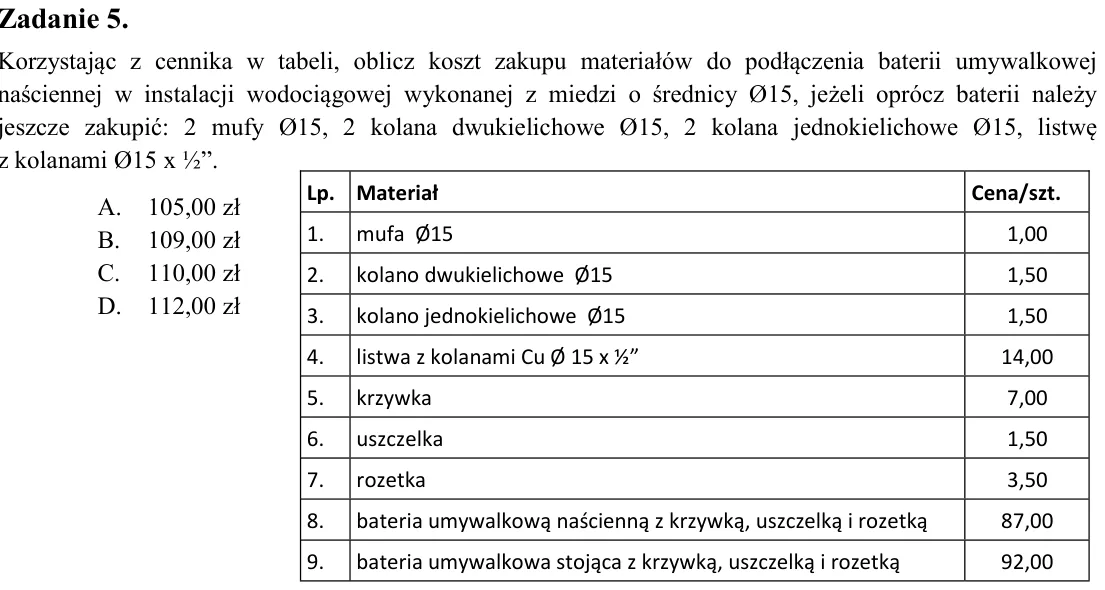

Zadanie 5. Korzystając z cennika w tabeli, oblicz koszt zakupu materiałów do podłączenia baterii umywalkowej naściennej w instalacji wodociągowej wykonanej z miedzi o średnicy Ø15, jeżeli oprócz baterii należy jeszcze za

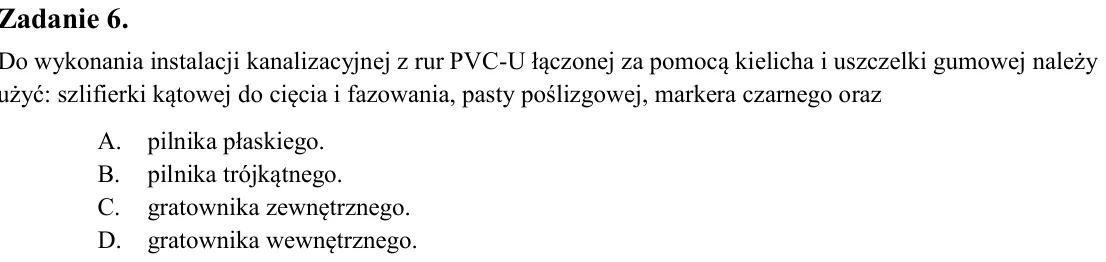

Zadanie 6. Do wykonania instalacji kanalizacyjnej z rur PVC-U łączonej za pomocą kielicha i uszczelki gumowej należy użyć: szlifierki kątowej do cięcia i fazowania, pasty poślizgowej, markera czarnego oraz A. pilnika pła

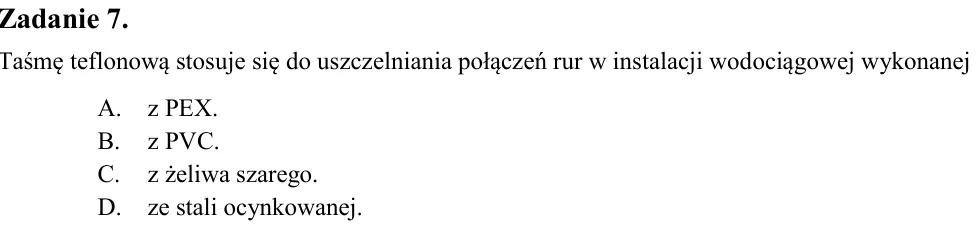

Zadanie 7. Taśmę teflonową stosuje się do uszczelniania połączeń rur w instalacji wodociągowej wykonanej A. z PEX. B. z PVC. C. z żeliwa szarego. D. ze stali ocynkowanej.

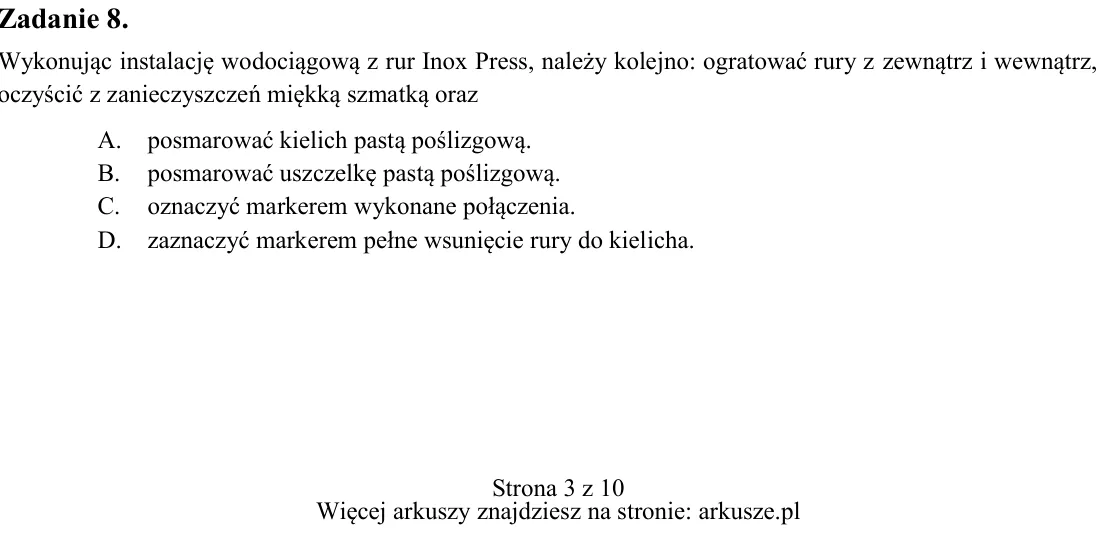

Zadanie 8. Wykonując instalację wodociągową z rur Inox Press, należy kolejno: ogratować rury z zewnątrz i wewnątrz, oczyścić z zanieczyszczeń miękką szmatką oraz A. posmarować kielich pastą poślizgową. B. posmarować uszc

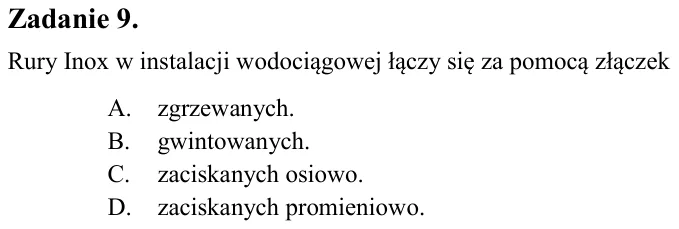

Zadanie 9. Rury Inox w instalacji wodociągowej łączy się za pomocą złączek A. zgrzewanych. B. gwintowanych. C. zaciskanych osiowo. D. zaciskanych promieniowo.

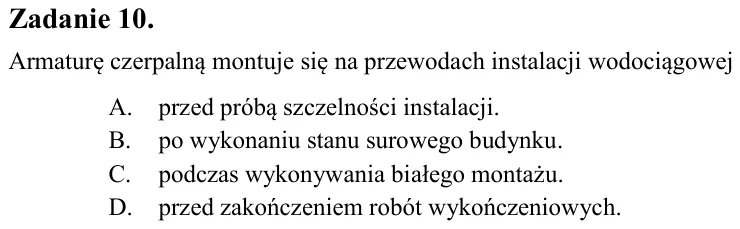

Zadanie 10. Armaturę czerpalną montuje się na przewodach instalacji wodociągowej A. przed próbą szczelności instalacji. B. po wykonaniu stanu surowego budynku. C. podczas wykonywania białego montażu. D. przed zakończenie

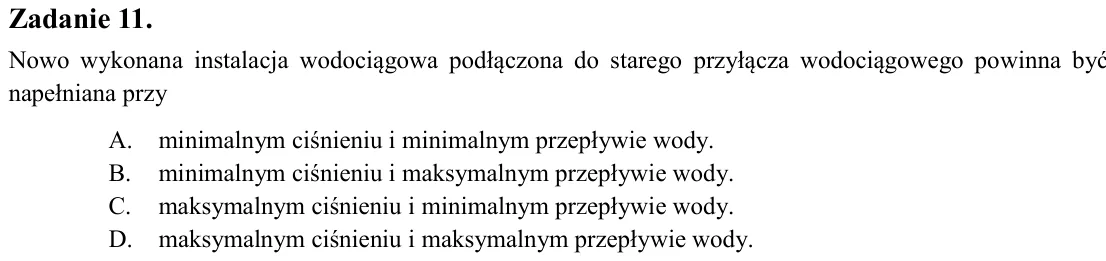

Zadanie 11. Nowo wykonana instalacja wodociągowa podłączona do starego przyłącza wodociągowego powinna być napełniana przy A. minimalnym ciśnieniu i minimalnym przepływie wody. B. minimalnym ciśnieniu i maksymalnym przep

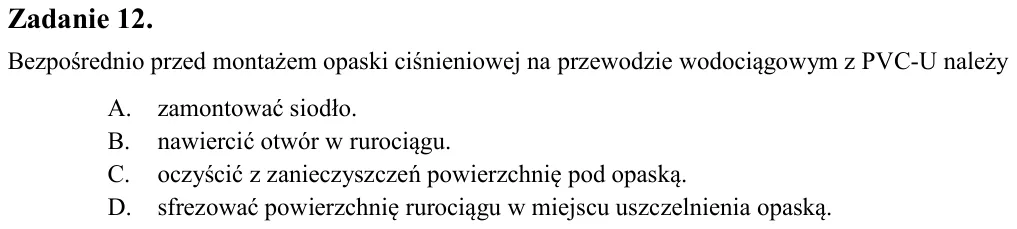

Zadanie 12. Bezpośrednio przed montażem opaski ciśnieniowej na przewodzie wodociągowym z PVC-U należy A. zamontować siodło. B. nawiercić otwór w rurociągu. C. oczyścić z zanieczyszczeń powierzchnię pod opaską. D. sfrezow

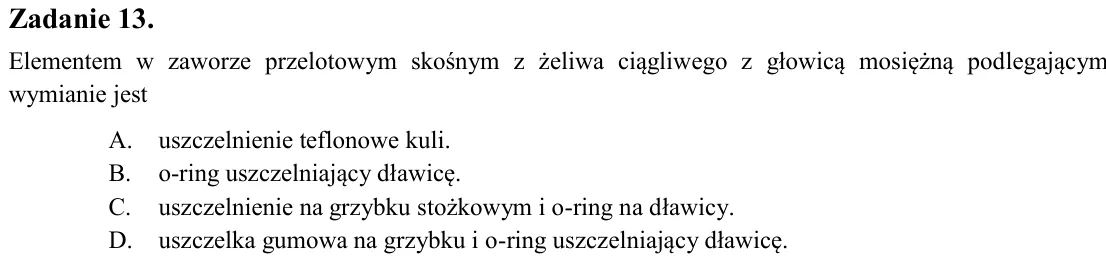

Zadanie 13. Elementem w zaworze przelotowym skośnym z żeliwa ciągliwego z głowicą mosiężną podlegającym wymianie jest A. uszczelnienie teflonowe kuli. B. o-ring uszczelniający dławicę. C. uszczelnienie na grzybku stożkow

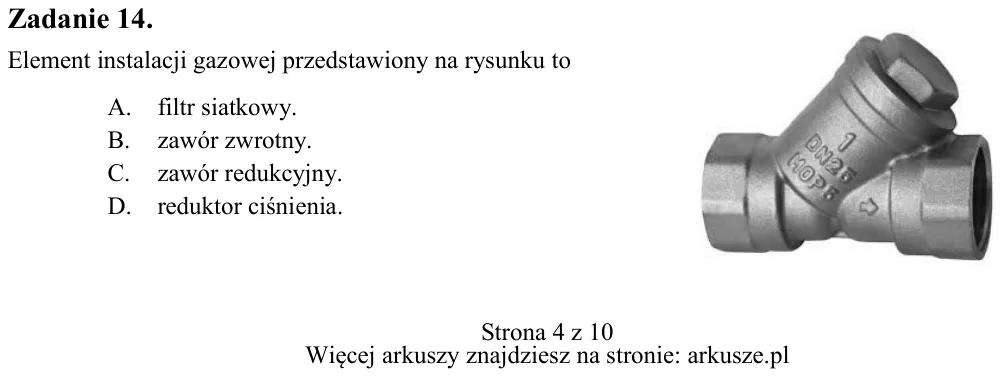

Zadanie 14. Element instalacji gazowej przedstawiony na rysunku to A. filtr siatkowy. B. zawór zwrotny. C. zawór redukcyjny. D. reduktor ciśnienia.

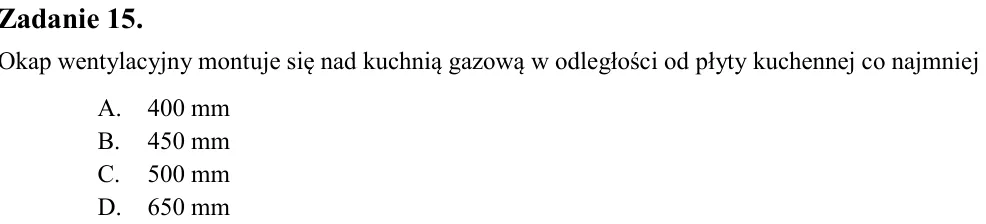

Zadanie 15. Okap wentylacyjny montuje się nad kuchnią gazową w odległości od płyty kuchennej co najmniej A. 400 mm B. 450 mm C. 500 mm D. 650 mm

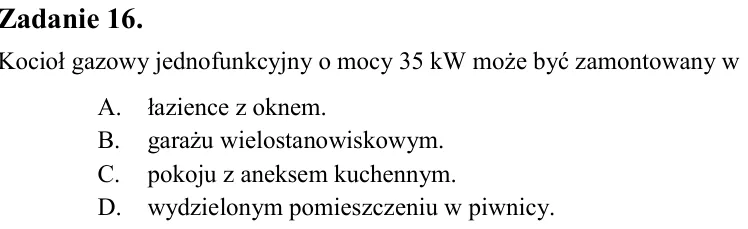

Zadanie 16. Kocioł gazowy jednofunkcyjny o mocy 35 kW może być zamontowany w A. łazience z oknem. B. garażu wielostanowiskowym. C. pokoju z aneksem kuchennym. D. wydzielonym pomieszczeniu w piwnicy.

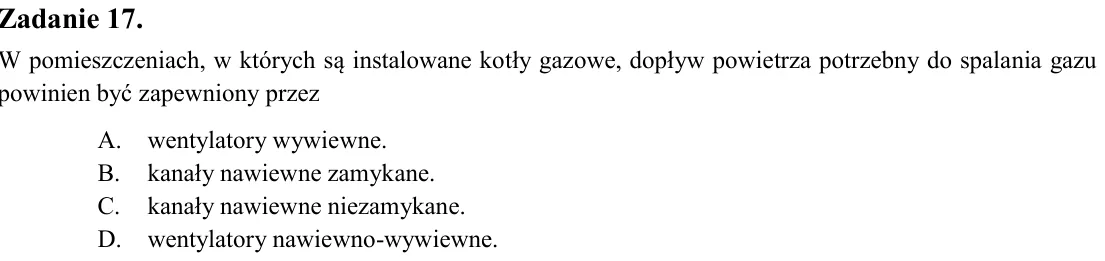

Zadanie 17. W pomieszczeniach, w których są instalowane kotły gazowe, dopływ powietrza potrzebny do spalania gazu powinien być zapewniony przez A. wentylatory wywiewne. B. kanały nawiewne zamykane. C. kanały nawiewne nie

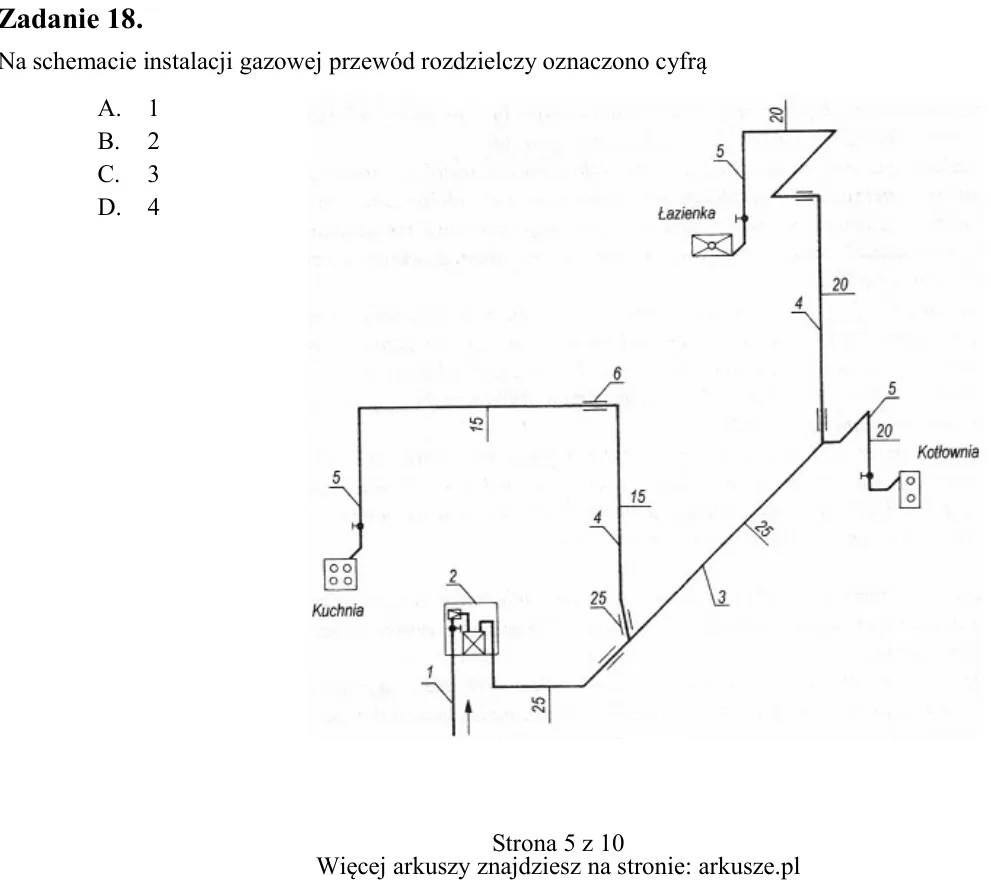

Zadanie 18. Na schemacie instalacji gazowej przewód rozdzielczy oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

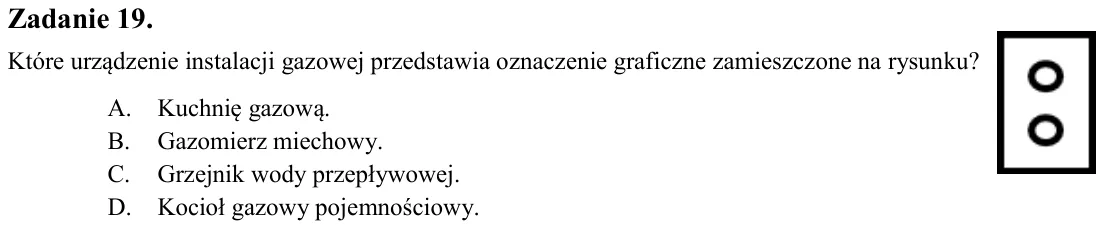

Zadanie 19. Które urządzenie instalacji gazowej przedstawia oznaczenie graficzne zamieszczone na rysunku? A. Kuchnię gazową. B. Gazomierz miechowy. C. Grzejnik wody przepływowej. D. Kocioł gazowy pojemnościowy.

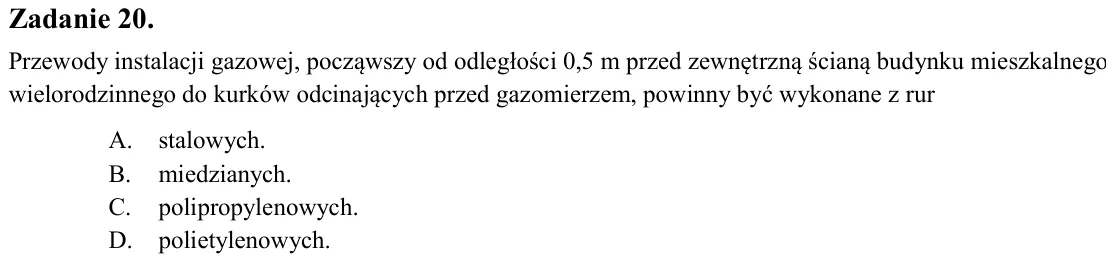

Zadanie 20. Przewody instalacji gazowej, począwszy od odległości 0,5 m przed zewnętrzną ścianą budynku mieszkalnego wielorodzinnego do kurków odcinających przed gazomierzem, powinny być wykonane z rur A. stalowych. B. mi

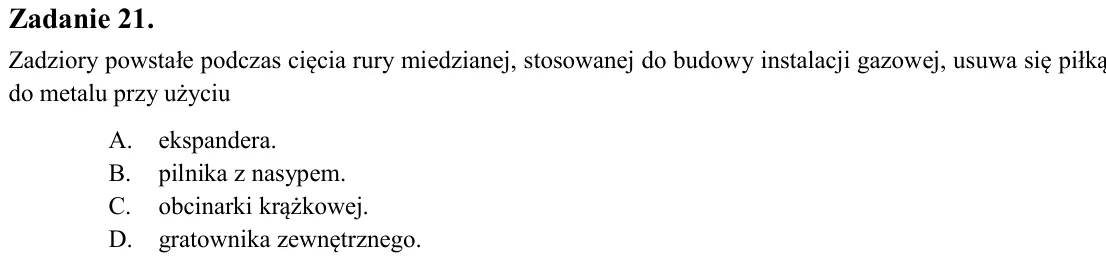

Zadanie 21. Zadziory powstałe podczas cięcia rury miedzianej, stosowanej do budowy instalacji gazowej, usuwa się piłką do metalu przy użyciu A. ekspandera. B. pilnika z nasypem. C. obcinarki krążkowej. D. gratownika zewn

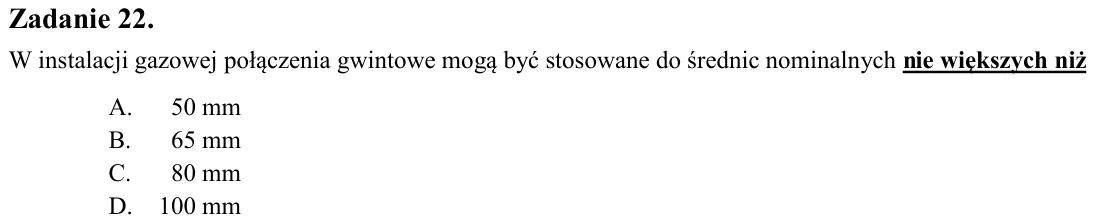

Zadanie 22. W instalacji gazowej połączenia gwintowe mogą być stosowane do średnic nominalnych nie większych niż A. 50 mm B. 65 mm C. 80 mm D. 100 mm

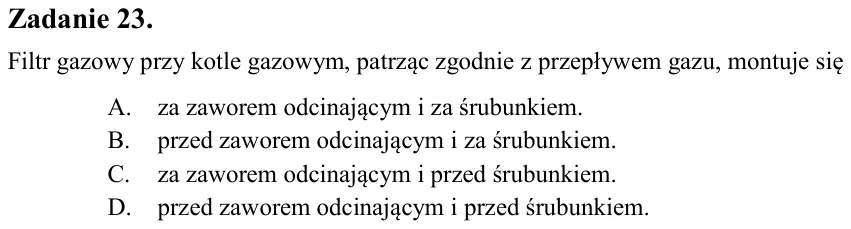

Zadanie 23. Filtr gazowy przy kotle gazowym, patrząc zgodnie z przepływem gazu, montuje się A. za zaworem odcinającym i za śrubunkiem. B. przed zaworem odcinającym i za śrubunkiem. C. za zaworem odcinającym i przed śrubu

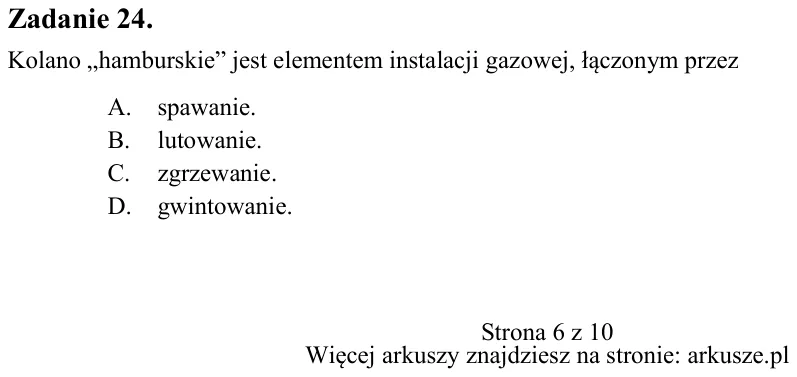

Zadanie 24. Kolano „hamburskie” jest elementem instalacji gazowej, łączonym przez A. spawanie. B. lutowanie. C. zgrzewanie. D. gwintowanie.

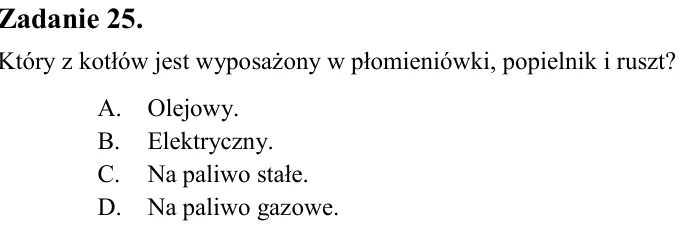

Zadanie 25. Który z kotłów jest wyposażony w płomieniówki, popielnik i ruszt? A. Olejowy. B. Elektryczny. C. Na paliwo stałe. D. Na paliwo gazowe.

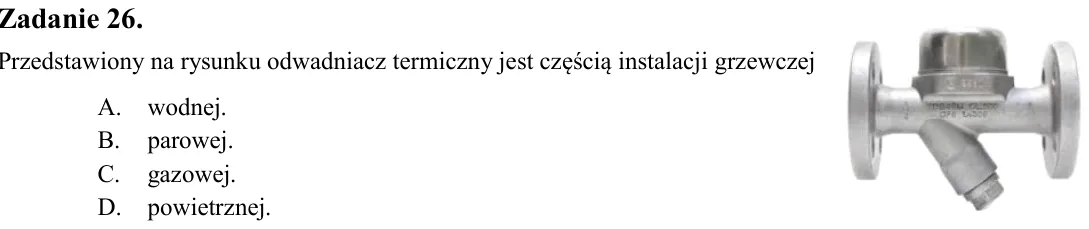

Zadanie 26. Przedstawiony na rysunku odwadniacz termiczny jest częścią instalacji grzewczej A. wodnej. B. parowej. C. gazowej. D. powietrznej.

Zadanie 27. Minimalny wymiar kanału wentylacji nawiewnej w kotłowni z kotłem na paliwo stałe to A. 12 x 12 cm B. 14 x 14 cm C. 20 x 20 cm D. 30 x 30 cm

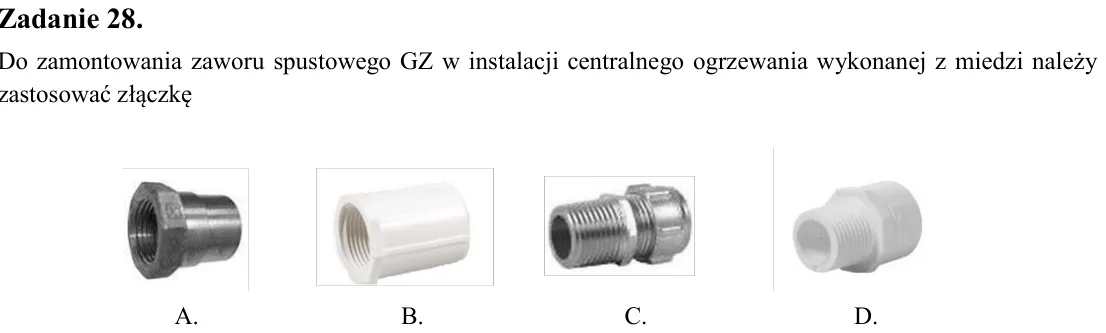

Zadanie 28. Do zamontowania zaworu spustowego GZ w instalacji centralnego ogrzewania wykonanej z miedzi należy zastosować złączkę A. B. C. D.

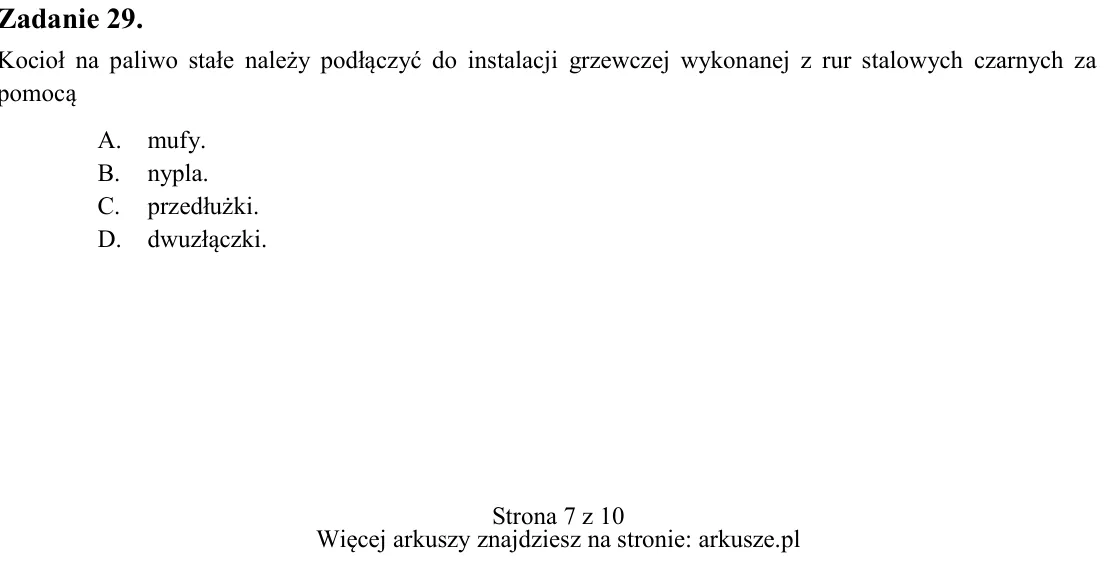

Zadanie 29. Kocioł na paliwo stałe należy podłączyć do instalacji grzewczej wykonanej z rur stalowych czarnych za pomocą A. mufy. B. nypla. C. przedłużki. D. dwuzłączki.

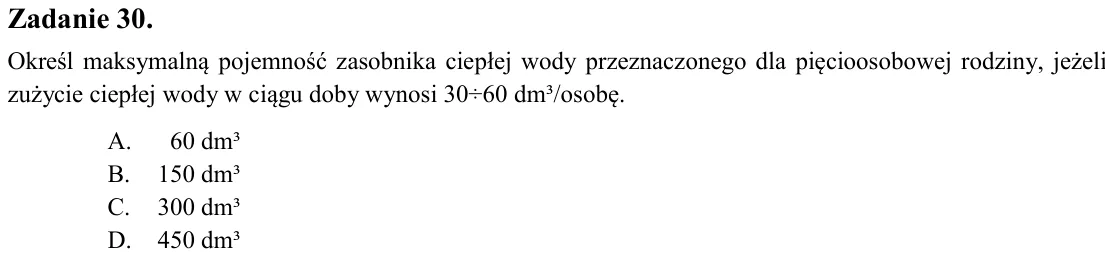

Zadanie 30. Określ maksymalną pojemność zasobnika ciepłej wody przeznaczonego dla pięcioosobowej rodziny, jeżeli zużycie ciepłej wody w ciągu doby wynosi 30÷60 dm³/osobę. A. 60 dm³ B. 150 dm³ C. 300 dm³ D. 450 dm³

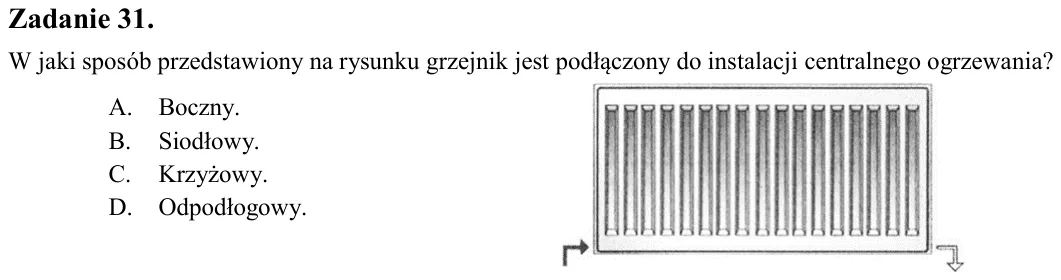

Zadanie 31. W jaki sposób przedstawiony na rysunku grzejnik jest podłączony do instalacji centralnego ogrzewania? A. Boczny. B. Siodłowy. C. Krzyżowy. D. Odpodłogowy.

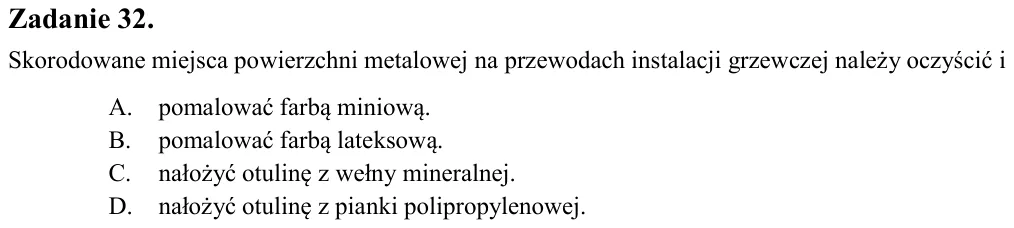

Zadanie 32. Skorodowane miejsca powierzchni metalowej na przewodach instalacji grzewczej należy oczyścić i A. pomalować farbą miniową. B. pomalować farbą lateksową. C. nałożyć otulinę z wełny mineralnej. D. nałożyć otuli

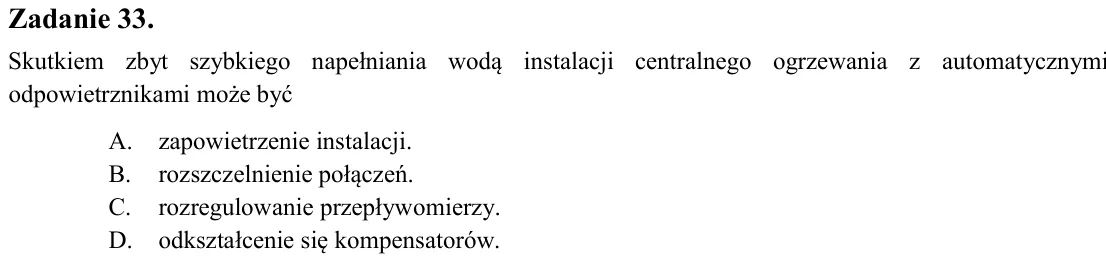

Zadanie 33. Skutkiem zbyt szybkiego napełniania wodą instalacji centralnego ogrzewania z automatycznymi odpowietrznikami może być A. zapowietrzenie instalacji. B. rozszczelnienie połączeń. C. rozregulowanie przepływomier

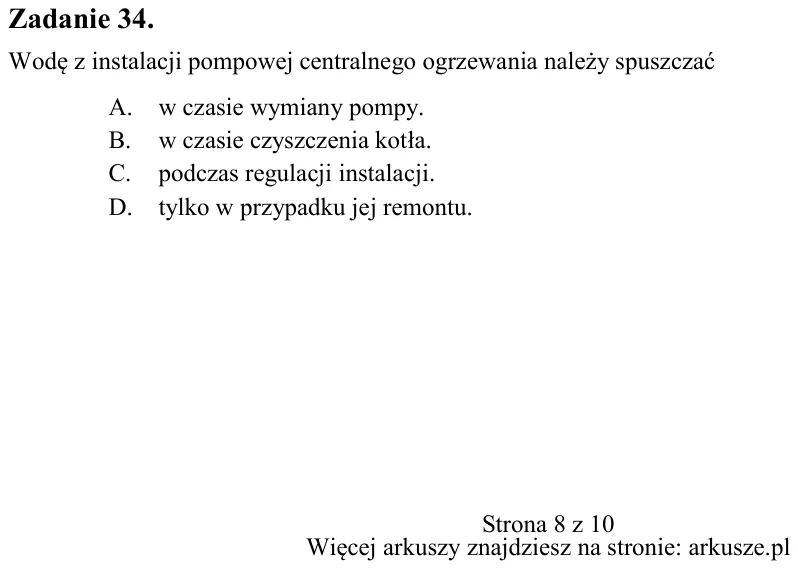

Zadanie 34. Wodę z instalacji pompowej centralnego ogrzewania należy spuszczać A. w czasie wymiany pompy. B. w czasie czyszczenia kotła. C. podczas regulacji instalacji. D. tylko w przypadku jej remontu.

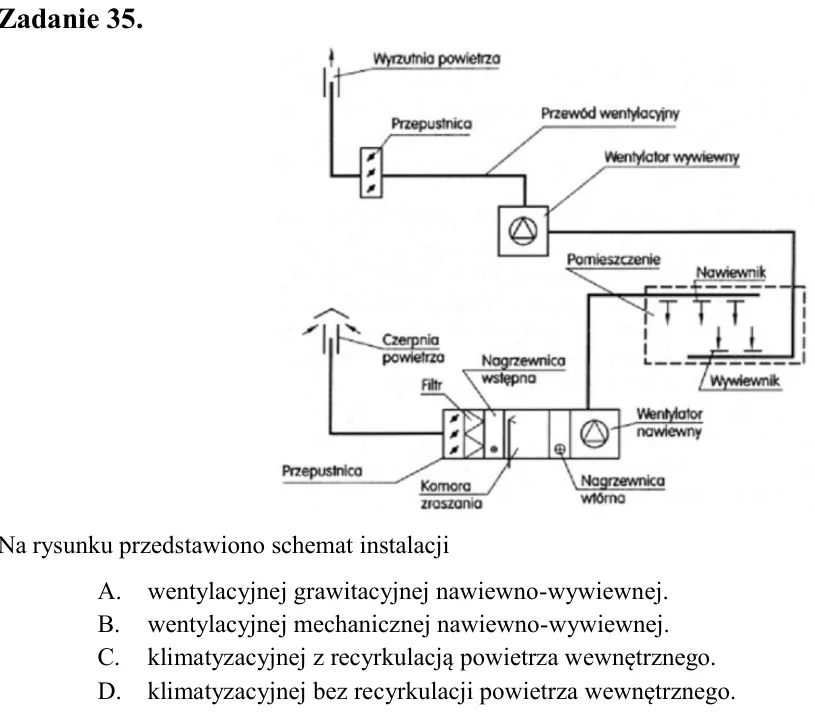

Zadanie 35. Na rysunku przedstawiono schemat instalacji A. wentylacyjnej grawitacyjnej nawiewno-wywiewnej. B. wentylacyjnej mechanicznej nawiewno-wywiewnej. C. klimatyzacyjnej z recyrkulacją powietrza wewnętrznego. D. kl

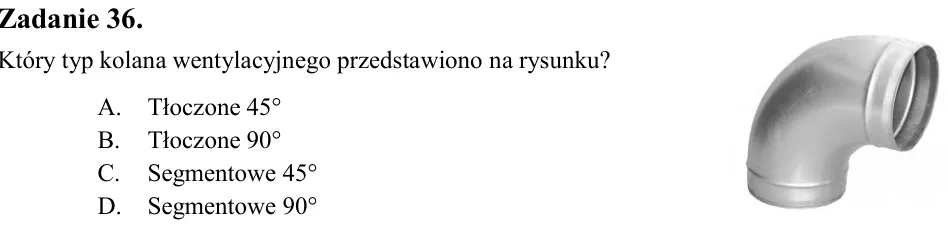

Zadanie 36. Który typ kolana wentylacyjnego przedstawiono na rysunku? A. Tłoczone 45° B. Tłoczone 90° C. Segmentowe 45° D. Segmentowe 90°

Zadanie 37. Minimalna odległość dolnej krawędzi otworu wlotowego czerpni od poziomu terenu wynosi A. 1 m B. 2 m C. 4 m D. 5 m

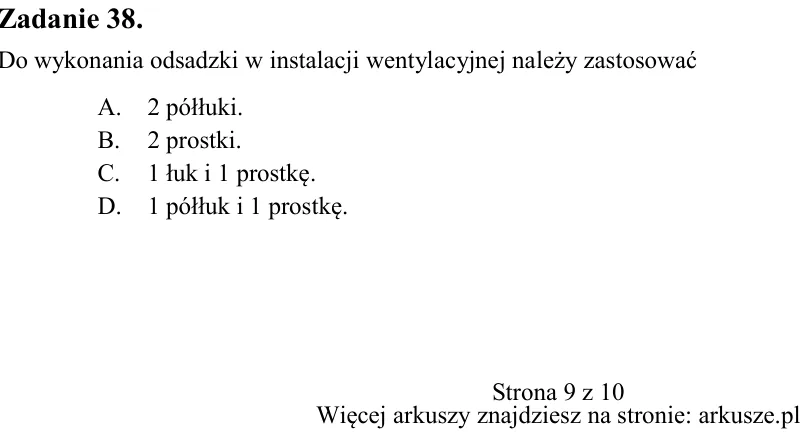

Zadanie 38. Do wykonania odsadzki w instalacji wentylacyjnej należy zastosować A. 2 półłuki. B. 2 prostki. C. 1 łuk i 1 prostkę. D. 1 półłuk i 1 prostkę.

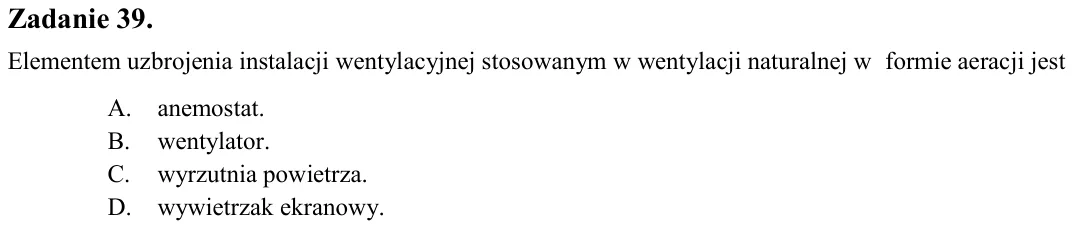

Zadanie 39. Elementem uzbrojenia instalacji wentylacyjnej stosowanym w wentylacji naturalnej w formie aeracji jest A. anemostat. B. wentylator. C. wyrzutnia powietrza. D. wywietrzak ekranowy.

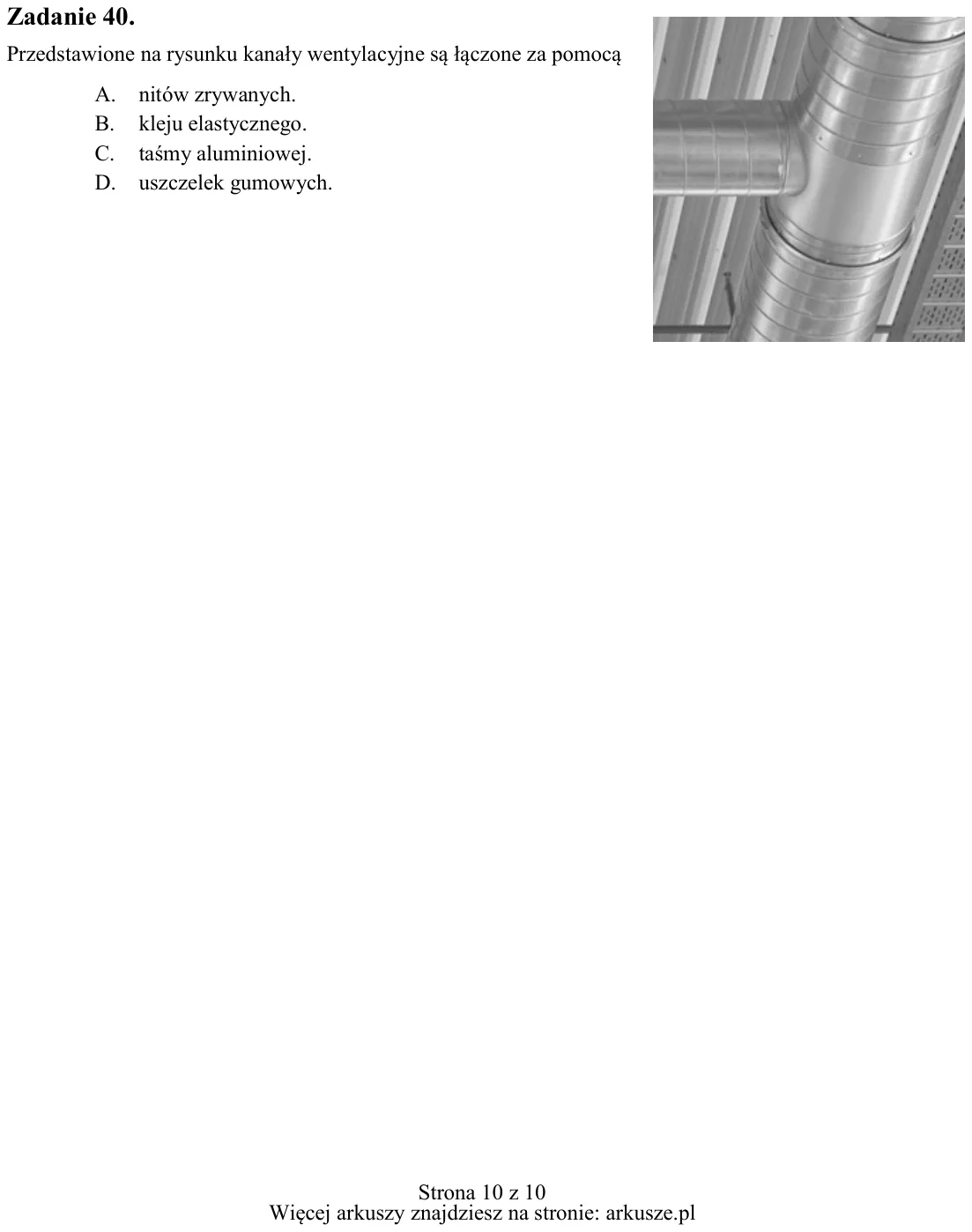

Zadanie 40. Przedstawione na rysunku kanały wentylacyjne są łączone za pomocą A. nitów zrywanych. B. kleju elastycznego. C. taśmy aluminiowej. D. uszczelek gumowych.
