B09 · Egzamin zawodowy · czerwiec 2018

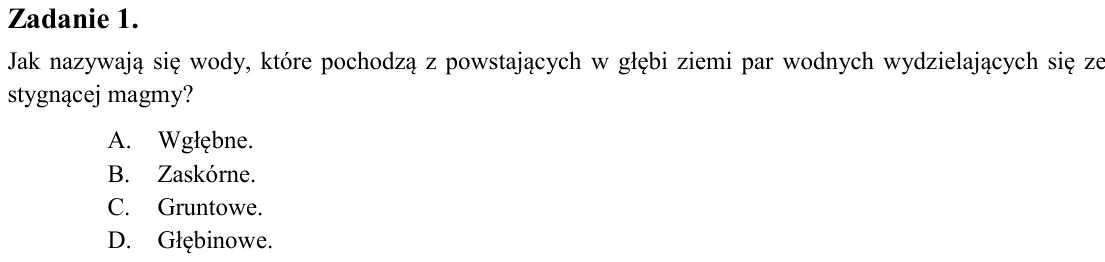

Zadanie 1. Jak nazywają się wody, które pochodzą z powstających w głębi ziemi par wodnych wydzielających się ze stygnącej magmy? A. Wgłębne. B. Zaskórne. C. Gruntowe. D. Głębinowe.

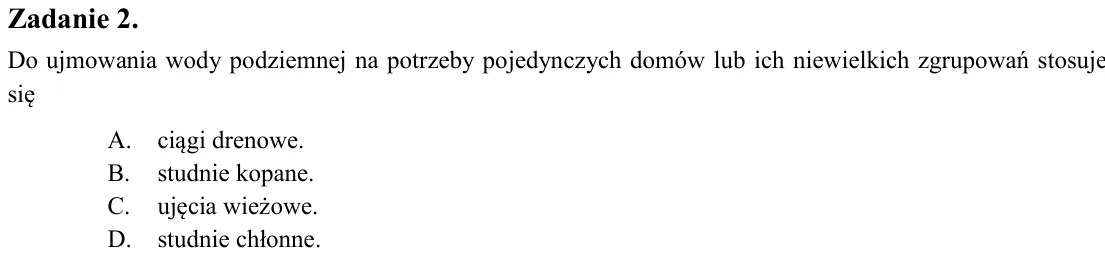

Zadanie 2. Do ujmowania wody podziemnej na potrzeby pojedynczych domów lub ich niewielkich zgrupowań stosuje się A. ciągi drenowe. B. studnie kopane. C. ujęcia wieżowe. D. studnie chłonne.

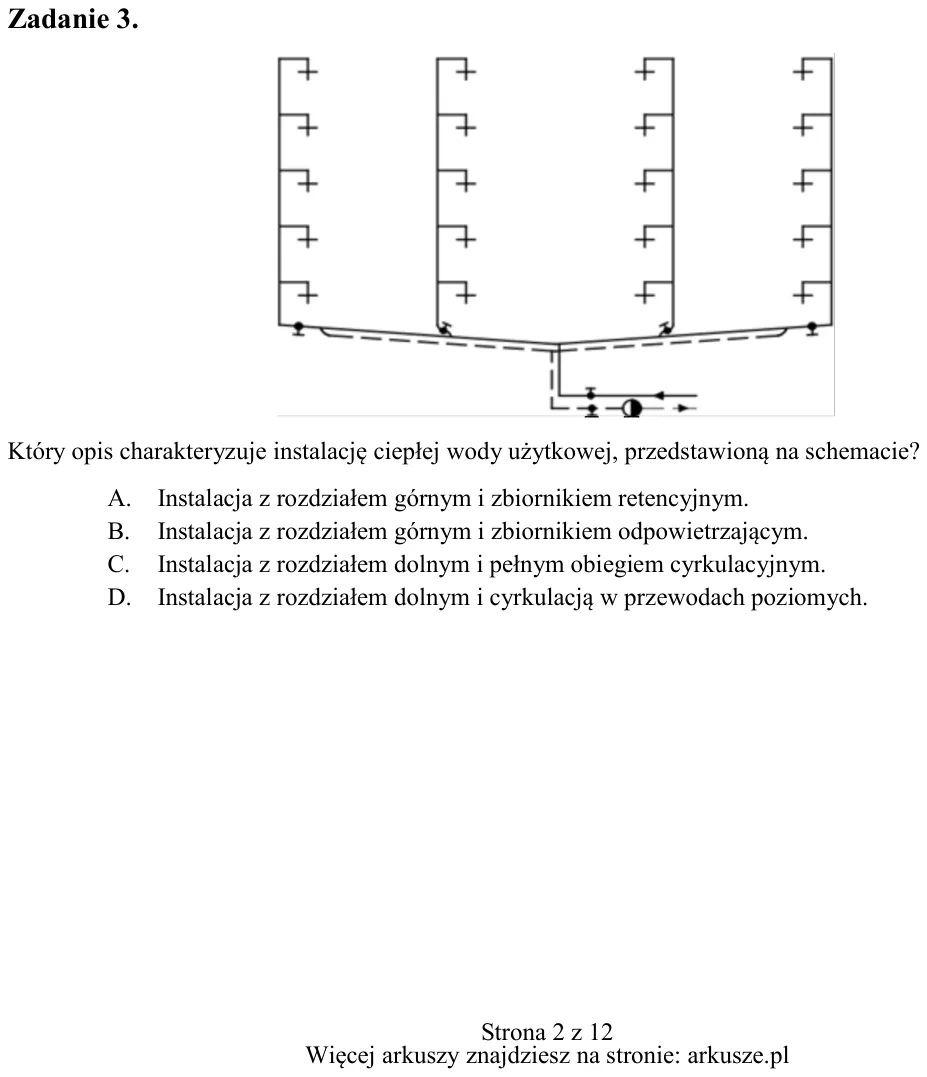

Zadanie 3. Który opis charakteryzuje instalację ciepłej wody użytkowej, przedstawioną na schemacie? A. Instalacja z rozdziałem górnym i zbiornikiem retencyjnym. B. Instalacja z rozdziałem górnym i zbiornikiem odpowietrza

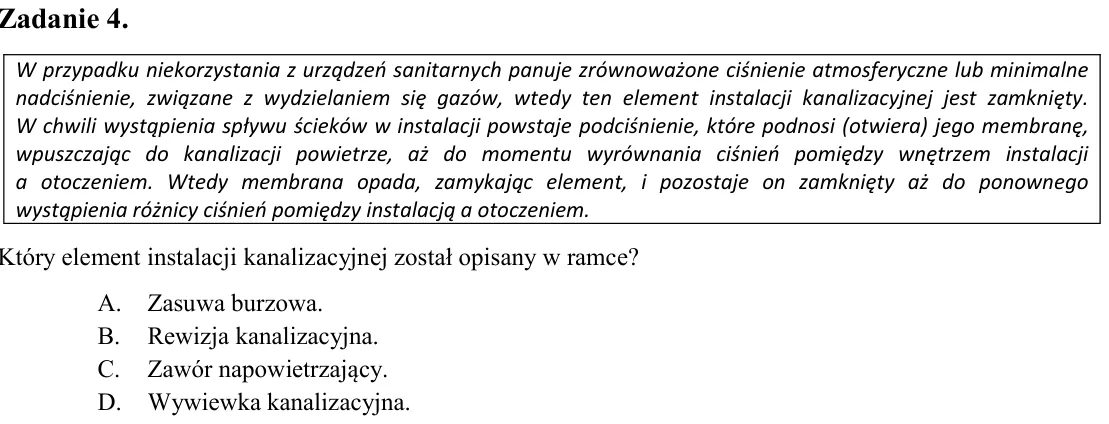

Zadanie 4. Który element instalacji kanalizacyjnej został opisany w ramce? A. Zasuwa burzowa. B. Rewizja kanalizacyjna. C. Zawór napowietrzający. D. Wywiewka kanalizacyjna.

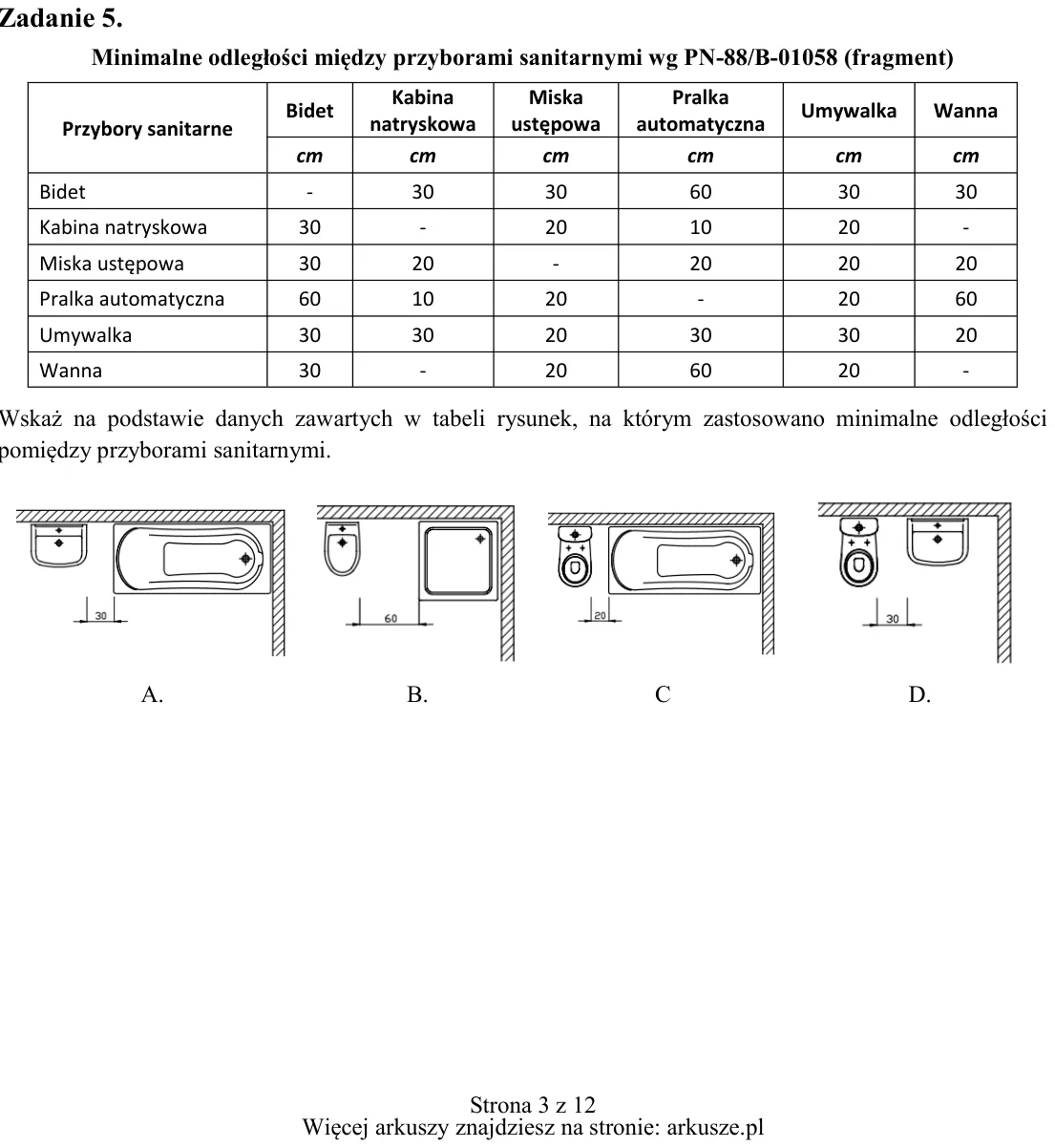

Zadanie 5. Minimalne odległości między przyborami sanitarnymi wg PN-88/B-01058 (fragment) Wskaż na podstawie danych zawartych w tabeli rysunek, na którym zastosowano minimalne odległości pomiędzy przyborami sanitarnymi.

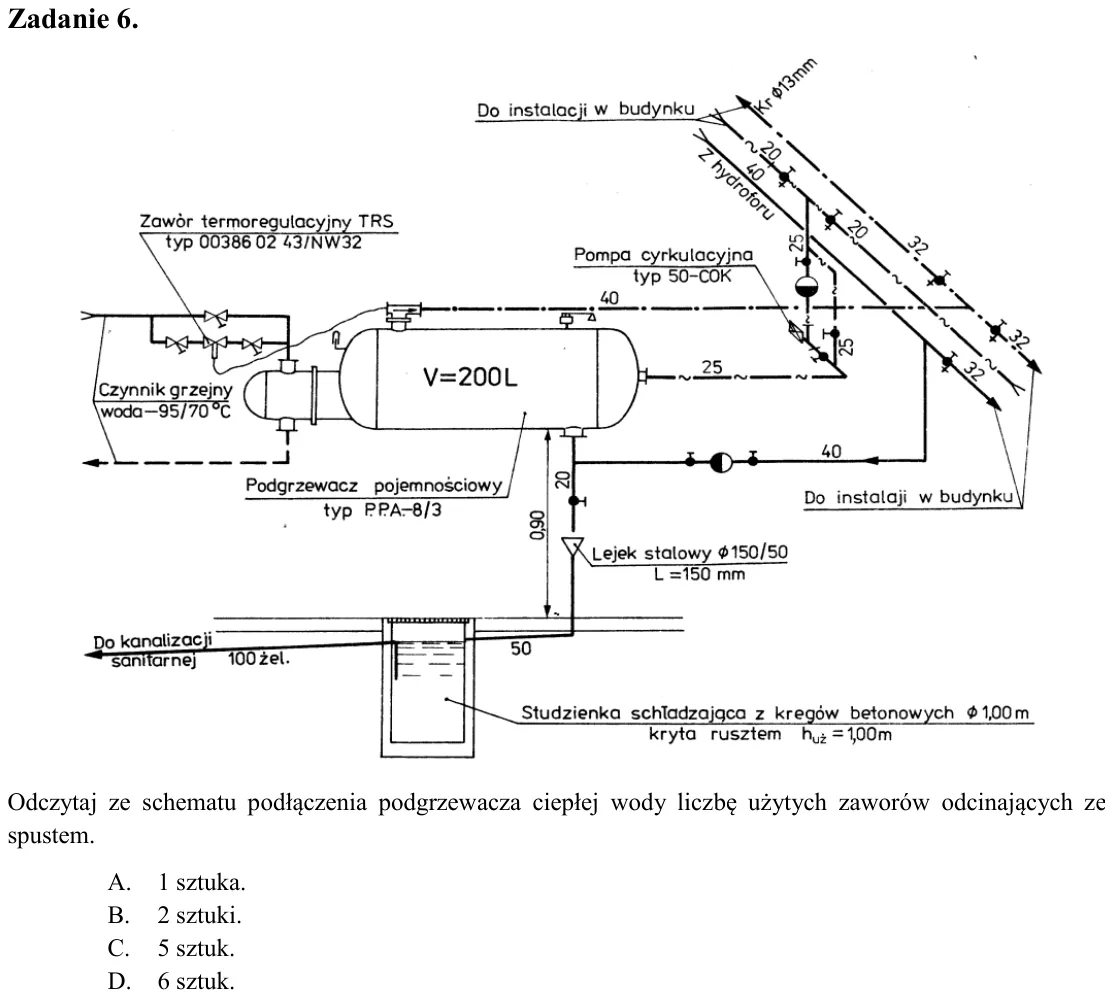

Zadanie 6. Odczytaj ze schematu podłączenia podgrzewacza ciepłej wody liczbę użytych zaworów odcinających ze spustem. A. 1 sztuka. B. 2 sztuki. C. 5 sztuk. D. 6 sztuk.

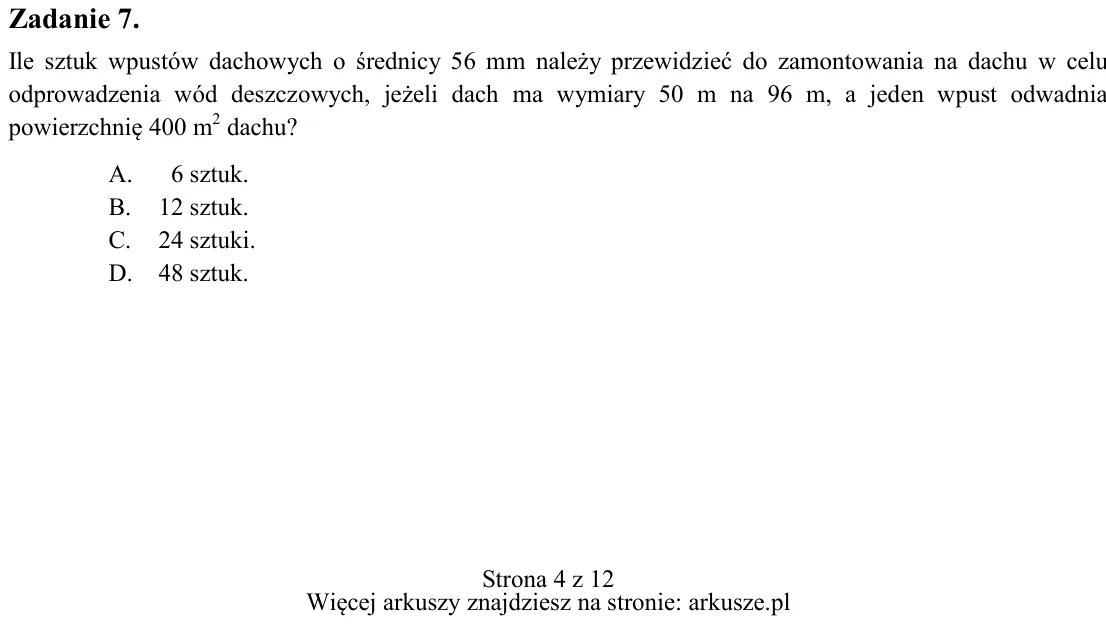

Zadanie 7. Ile sztuk wpustów dachowych o średnicy 56 mm należy przewidzieć do zamontowania na dachu w celu odprowadzenia wód deszczowych, jeżeli dach ma wymiary 50 m na 96 m, a jeden wpust odwadnia powierzchnię 400 m2 da

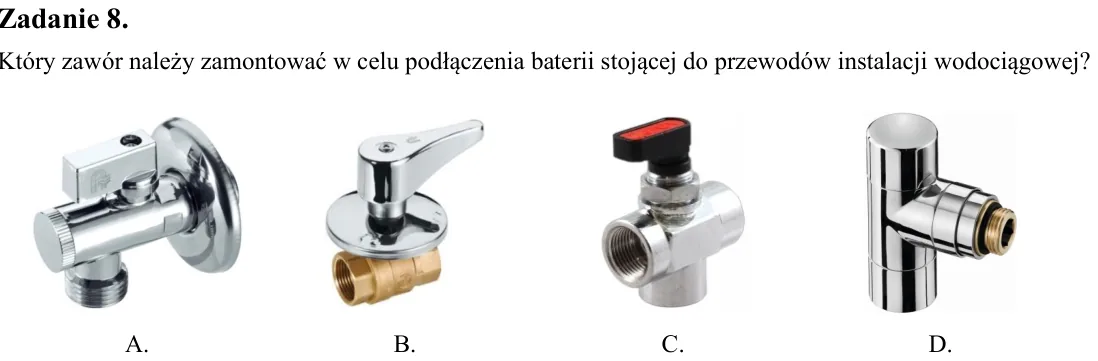

Zadanie 8. Który zawór należy zamontować w celu podłączenia baterii stojącej do przewodów instalacji wodociągowej?

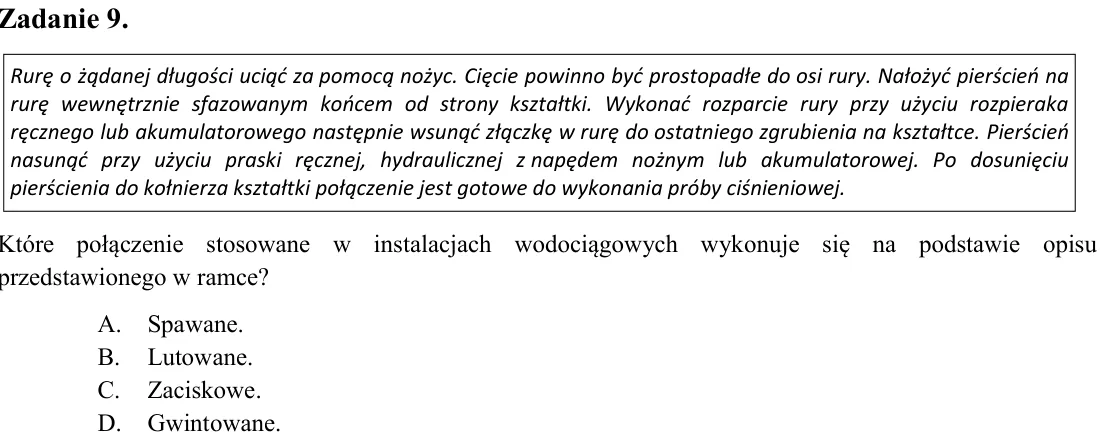

Zadanie 9. Które połączenie stosowane w instalacjach wodociągowych wykonuje się na podstawie opisu przedstawionego w ramce? A. Spawane. B. Lutowane. C. Zaciskowe. D. Gwintowane.

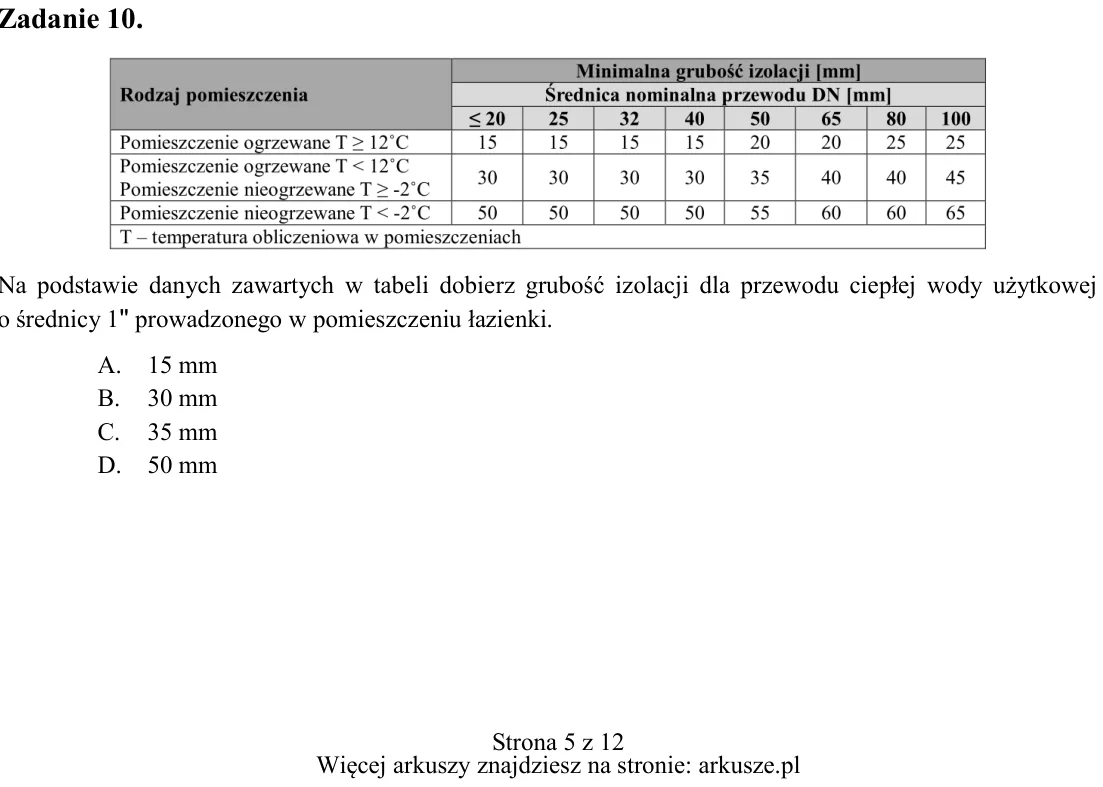

Zadanie 10. Na podstawie danych zawartych w tabeli dobierz grubość izolacji dla przewodu ciepłej wody użytkowej o średnicy 1'' prowadzonego w pomieszczeniu łazienki. A. 15 mm B. 30 mm C. 35 mm D. 50 mm A. B. C. D. Rurę o

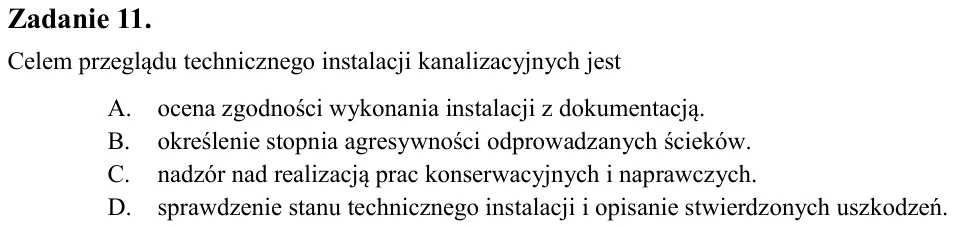

Zadanie 11. Celem przeglądu technicznego instalacji kanalizacyjnych jest A. ocena zgodności wykonania instalacji z dokumentacją. B. określenie stopnia agresywności odprowadzanych ścieków. C. nadzór nad realizacją prac ko

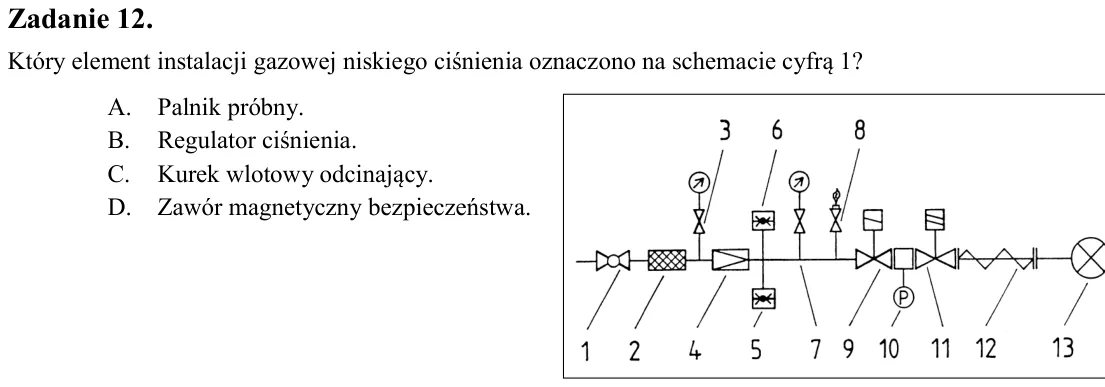

Zadanie 12. Który element instalacji gazowej niskiego ciśnienia oznaczono na schemacie cyfrą 1? A. Palnik próbny. B. Regulator ciśnienia. C. Kurek wlotowy odcinający. D. Zawór magnetyczny bezpieczeństwa.

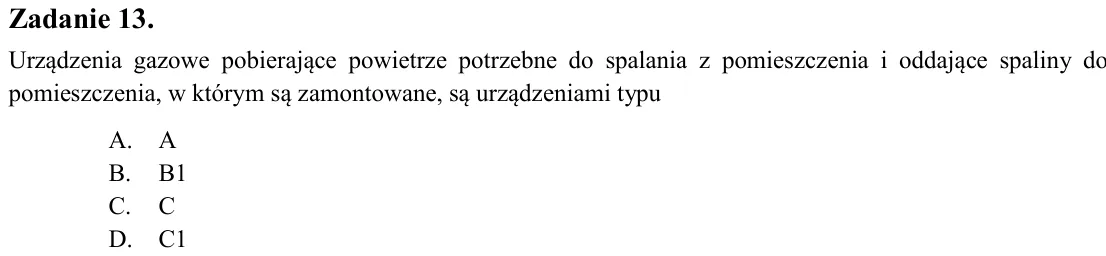

Zadanie 13. Urządzenia gazowe pobierające powietrze potrzebne do spalania z pomieszczenia i oddające spaliny do pomieszczenia, w którym są zamontowane, są urządzeniami typu A. A B. B1 C. C D. C1

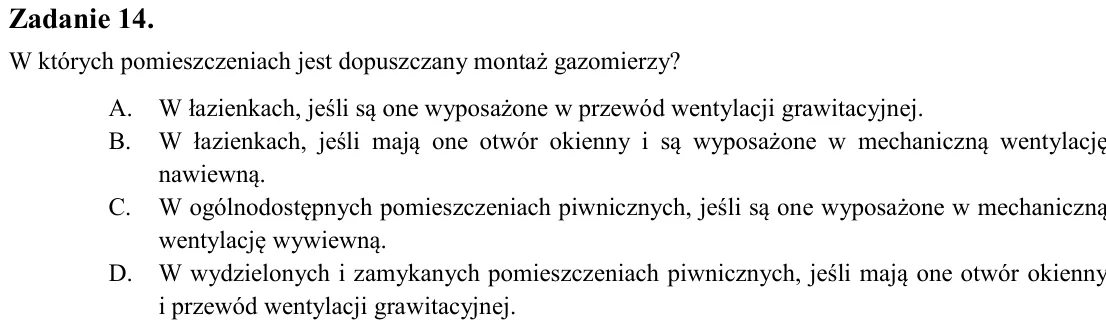

Zadanie 14. W których pomieszczeniach jest dopuszczany montaż gazomierzy? A. W łazienkach, jeśli są one wyposażone w przewód wentylacji grawitacyjnej. B. W łazienkach, jeśli mają one otwór okienny i są wyposażone w mecha

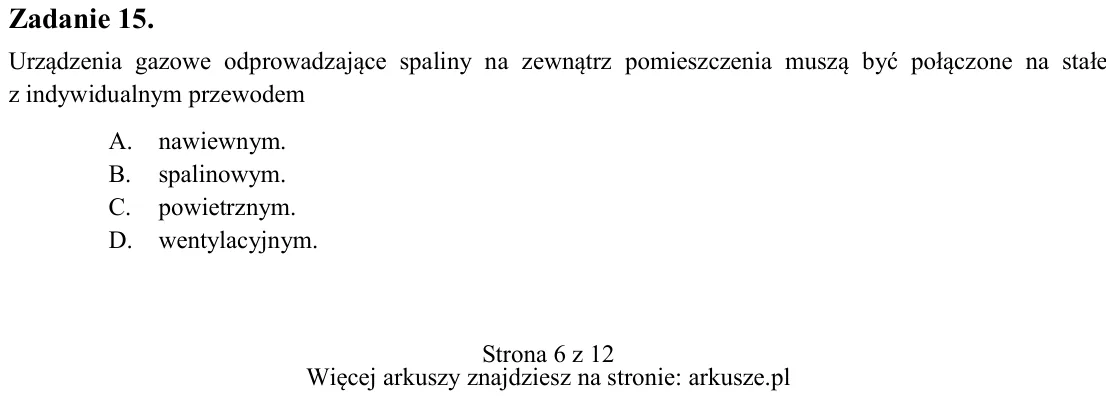

Zadanie 15. Urządzenia gazowe odprowadzające spaliny na zewnątrz pomieszczenia muszą być połączone na stałe z indywidualnym przewodem A. nawiewnym. B. spalinowym. C. powietrznym. D. wentylacyjnym.

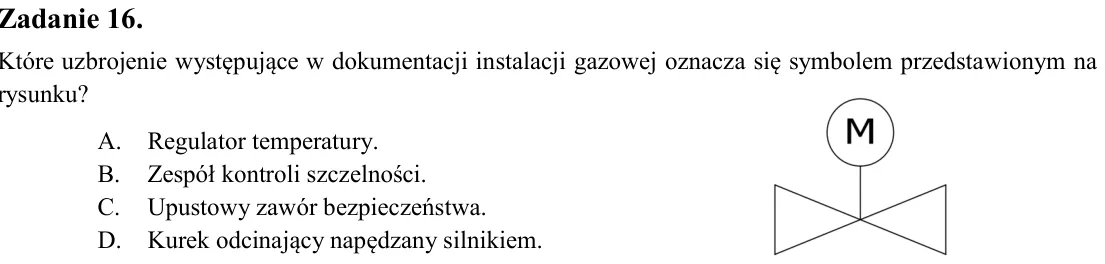

Zadanie 16. Które uzbrojenie występujące w dokumentacji instalacji gazowej oznacza się symbolem przedstawionym na rysunku? A. Regulator temperatury. B. Zespół kontroli szczelności. C. Upustowy zawór bezpieczeństwa. D. Ku

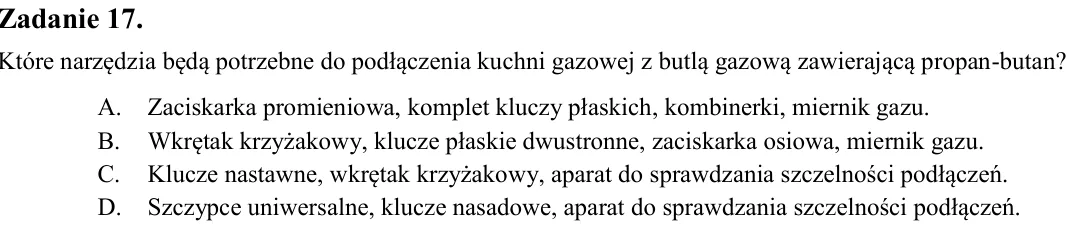

Zadanie 17. Które narzędzia będą potrzebne do podłączenia kuchni gazowej z butlą gazową zawierającą propan-butan? A. Zaciskarka promieniowa, komplet kluczy płaskich, kombinerki, miernik gazu. B. Wkrętak krzyżakowy, klucz

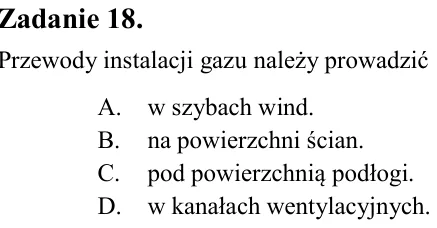

Zadanie 18. Przewody instalacji gazu należy prowadzić A. w szybach wind. B. na powierzchni ścian. C. pod powierzchnią podłogi. D. w kanałach wentylacyjnych.

Zadanie 19. Jakiego rodzaju połączenie nie jest dozwolone podczas montażu instalacji gazowej? A. Klejone. B. Skręcane. C. Lutowane. D. Zaciskane.

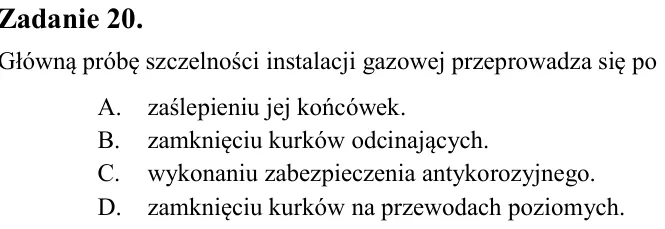

Zadanie 20. Główną próbę szczelności instalacji gazowej przeprowadza się po A. zaślepieniu jej końcówek. B. zamknięciu kurków odcinających. C. wykonaniu zabezpieczenia antykorozyjnego. D. zamknięciu kurków na przewodach

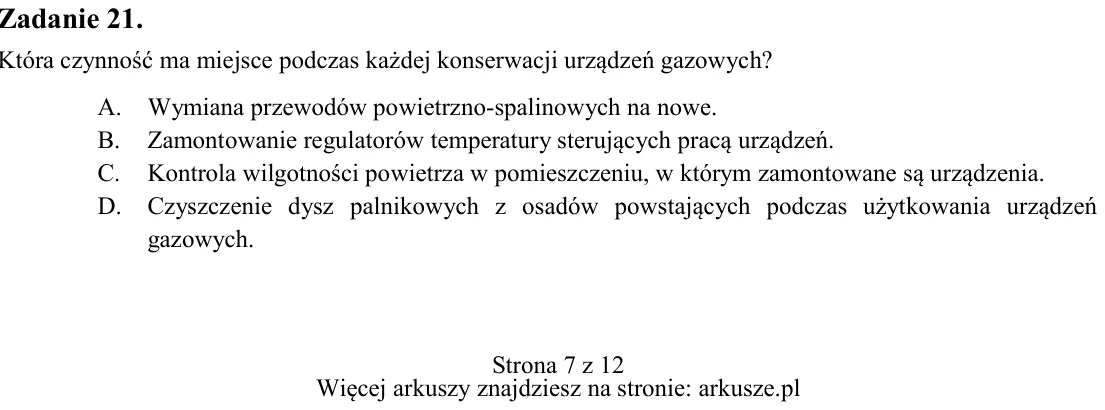

Zadanie 21. Która czynność ma miejsce podczas każdej konserwacji urządzeń gazowych? A. Wymiana przewodów powietrzno-spalinowych na nowe. B. Zamontowanie regulatorów temperatury sterujących pracą urządzeń. C. Kontrola wil

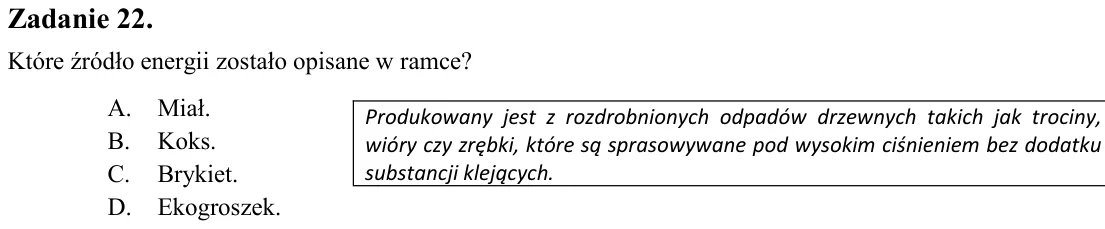

Zadanie 22. Które źródło energii zostało opisane w ramce? A. Miał. B. Koks. C. Brykiet. D. Ekogroszek.

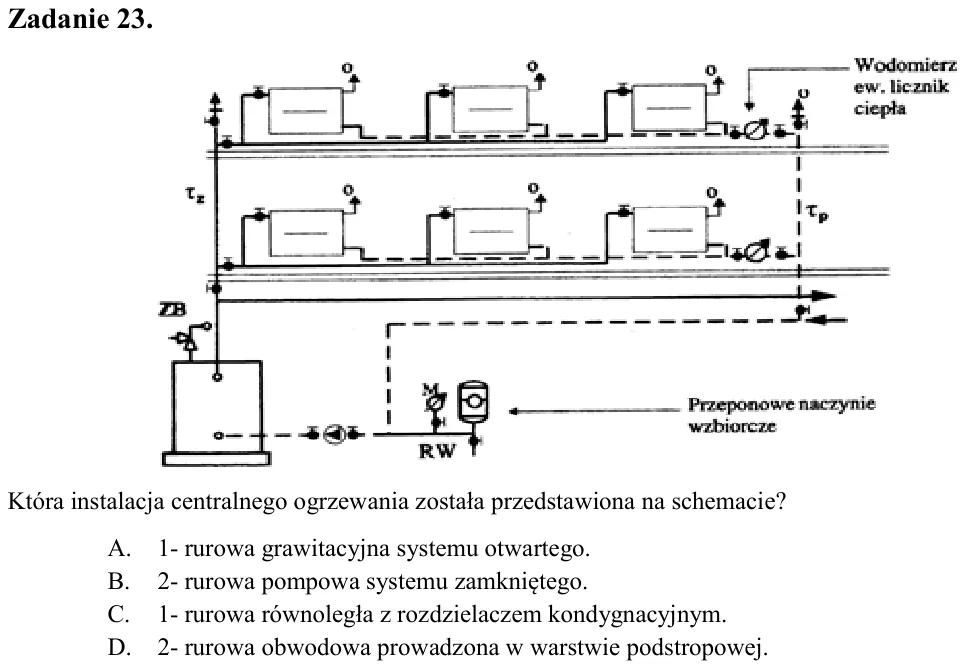

Zadanie 23. Która instalacja centralnego ogrzewania została przedstawiona na schemacie? A. 1- rurowa grawitacyjna systemu otwartego. B. 2- rurowa pompowa systemu zamkniętego. C. 1- rurowa równoległa z rozdzielaczem kondy

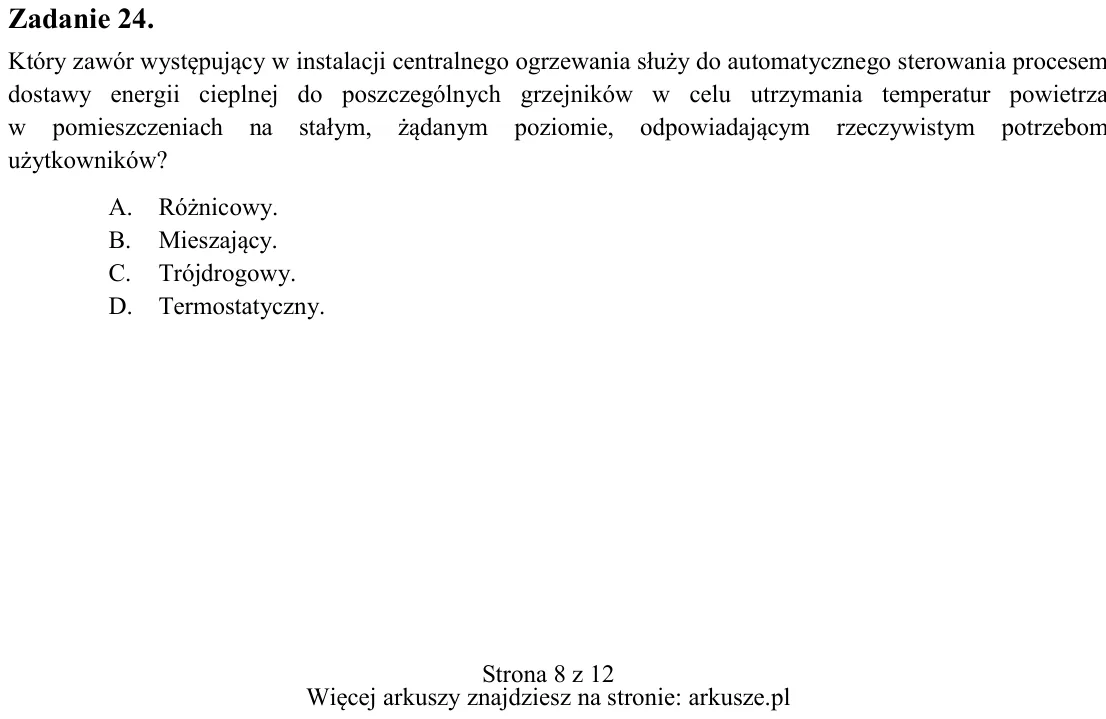

Zadanie 24. Który zawór występujący w instalacji centralnego ogrzewania służy do automatycznego sterowania procesem dostawy energii cieplnej do poszczególnych grzejników w celu utrzymania temperatur powietrza w pomieszcz

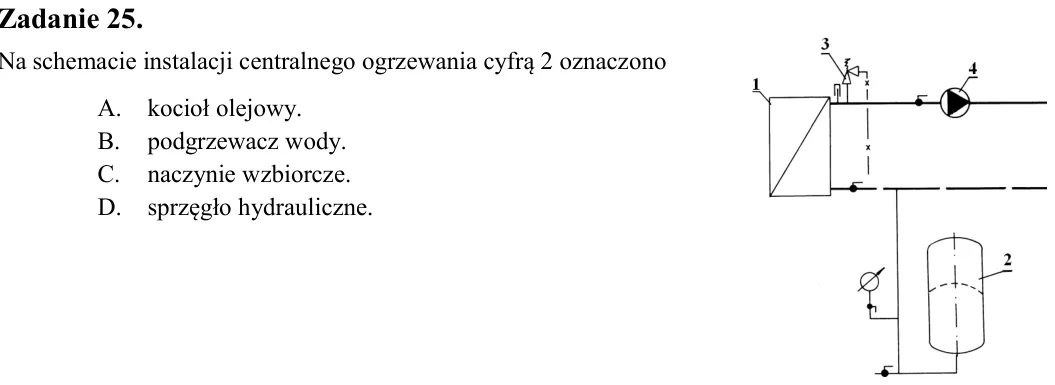

Zadanie 25. Na schemacie instalacji centralnego ogrzewania cyfrą 2 oznaczono A. kocioł olejowy. B. podgrzewacz wody. C. naczynie wzbiorcze. D. sprzęgło hydrauliczne.

Zadanie 26. Minimalna wysokość pomieszczenia przeznaczonego do montażu kotła na paliwo stałe wynosi A. 2,2 m B. 2,5 m C. 3,0 m D. 3,2 m

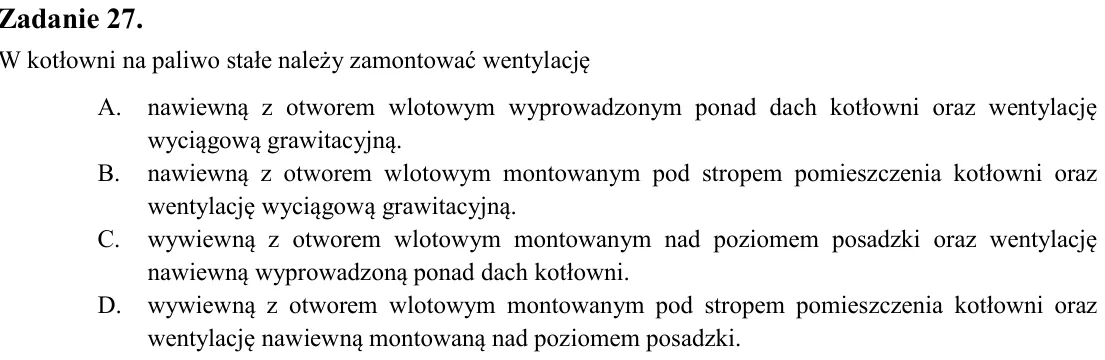

Zadanie 27. W kotłowni na paliwo stałe należy zamontować wentylację A. nawiewną z otworem wlotowym wyprowadzonym ponad dach kotłowni oraz wentylację wyciągową grawitacyjną. B. nawiewną z otworem wlotowym montowanym pod s

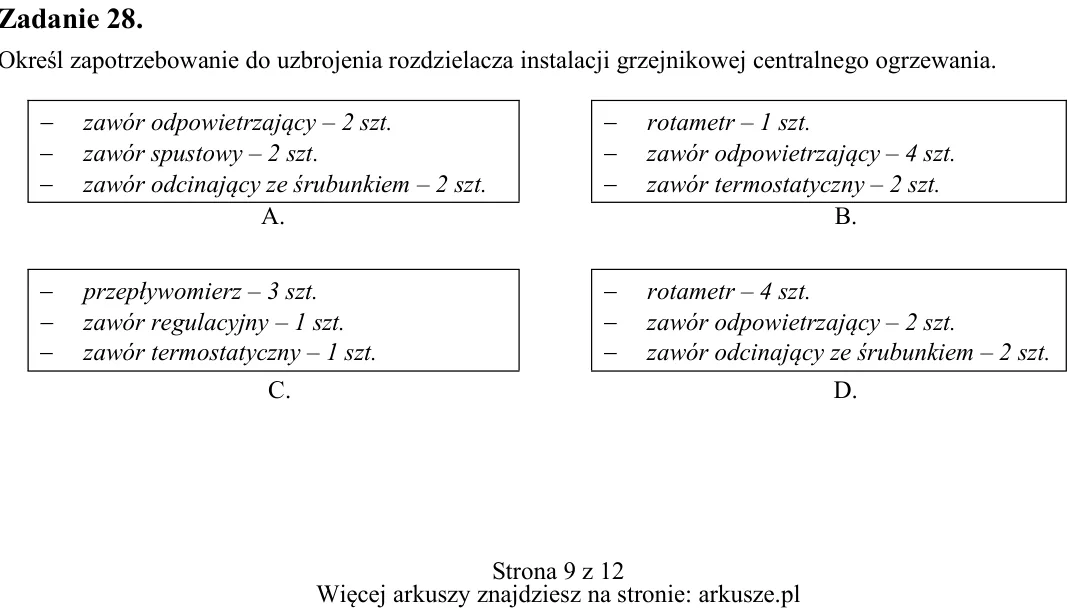

Zadanie 28. Określ zapotrzebowanie do uzbrojenia rozdzielacza instalacji grzejnikowej centralnego ogrzewania.  zawór odpowietrzający - 2 szt.  zawór spustowy - 2 szt.  zawór odcinający ze śrubunkiem - 2 szt.  rotamet

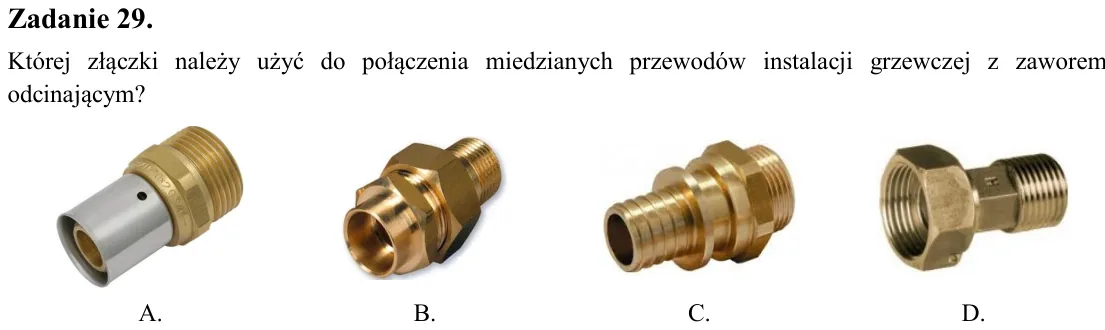

Zadanie 29. Której złączki należy użyć do połączenia miedzianych przewodów instalacji grzewczej z zaworem odcinającym?

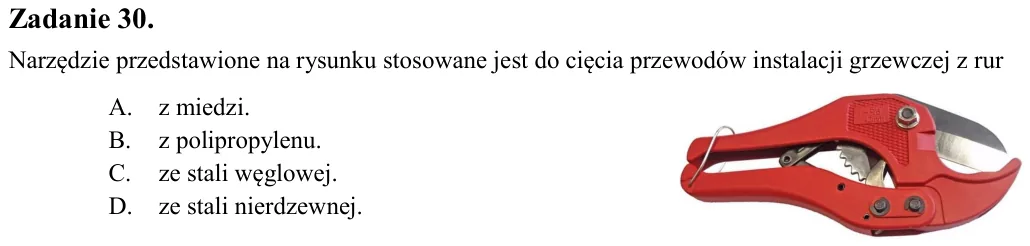

Zadanie 30. Narzędzie przedstawione na rysunku stosowane jest do cięcia przewodów instalacji grzewczej z rur A. z miedzi. B. z polipropylenu. C. ze stali węglowej. D. ze stali nierdzewnej.

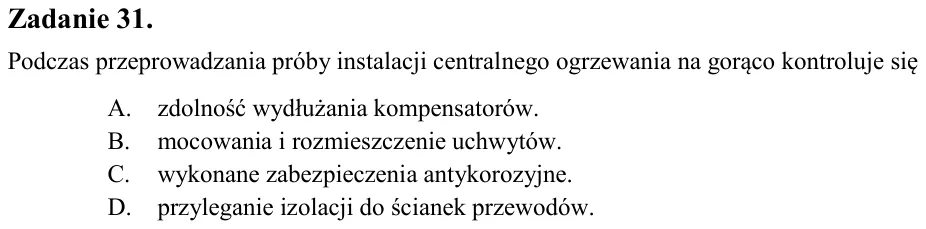

Zadanie 31. Podczas przeprowadzania próby instalacji centralnego ogrzewania na gorąco kontroluje się A. zdolność wydłużania kompensatorów. B. mocowania i rozmieszczenie uchwytów. C. wykonane zabezpieczenia antykorozyjne.

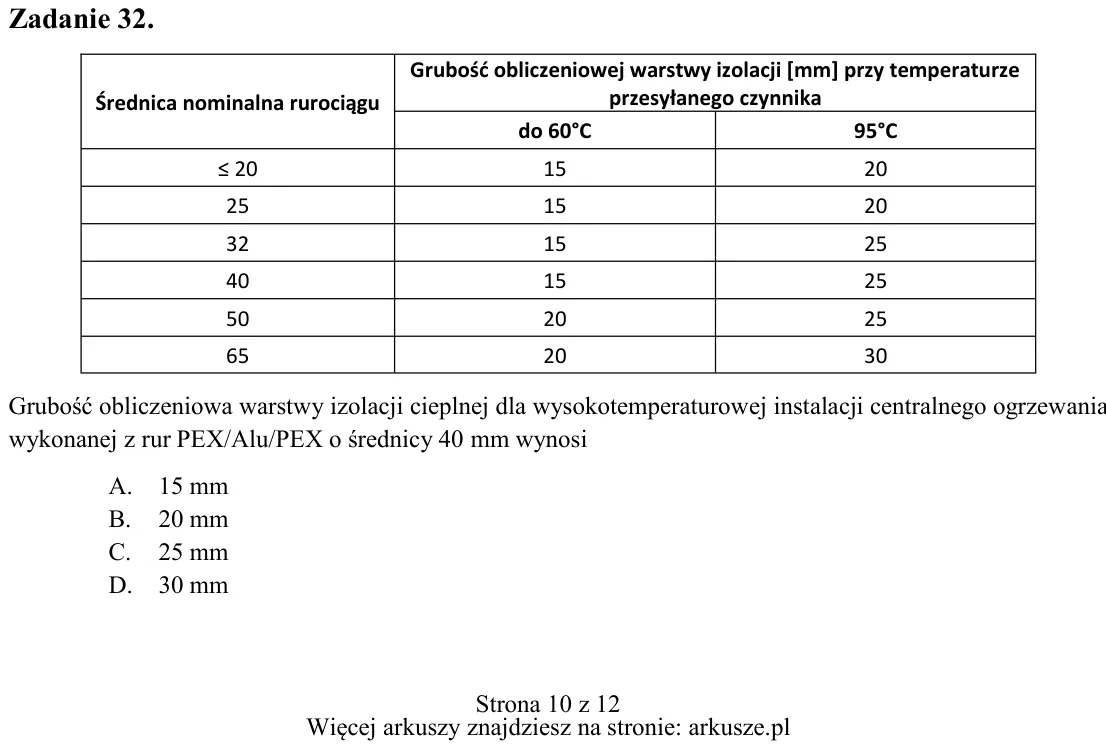

Zadanie 32. Grubość obliczeniowa warstwy izolacji cieplnej dla wysokotemperaturowej instalacji centralnego ogrzewania wykonanej z rur PEX/Alu/PEX o średnicy 40 mm wynosi A. 15 mm B. 20 mm C. 25 mm D. 30 mm A. B. C. D. Śr

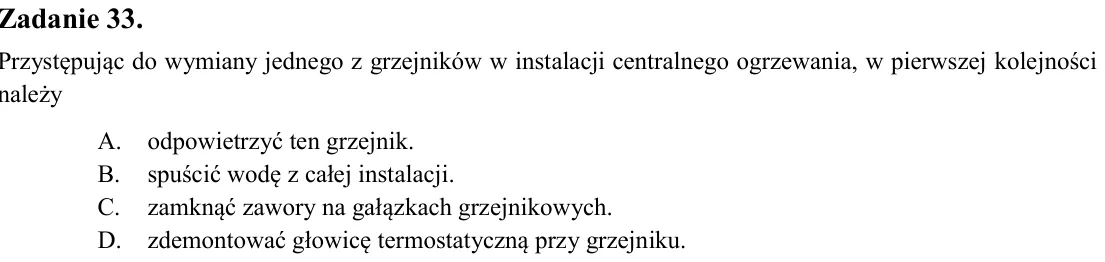

Zadanie 33. Przystępując do wymiany jednego z grzejników w instalacji centralnego ogrzewania, w pierwszej kolejności należy A. odpowietrzyć ten grzejnik. B. spuścić wodę z całej instalacji. C. zamknąć zawory na gałązkach

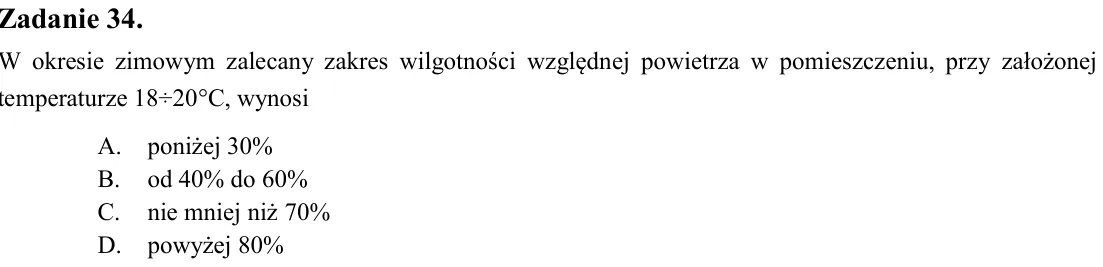

Zadanie 34. W okresie zimowym zalecany zakres wilgotności względnej powietrza w pomieszczeniu, przy założonej temperaturze 18÷20C, wynosi A. poniżej 30% B. od 40% do 60% C. nie mniej niż 70% D. powyżej 80%

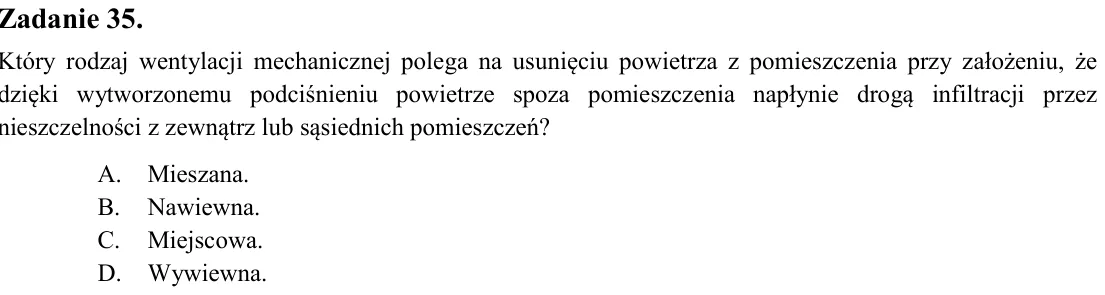

Zadanie 35. Który rodzaj wentylacji mechanicznej polega na usunięciu powietrza z pomieszczenia przy założeniu, że dzięki wytworzonemu podciśnieniu powietrze spoza pomieszczenia napłynie drogą infiltracji przez nieszczeln

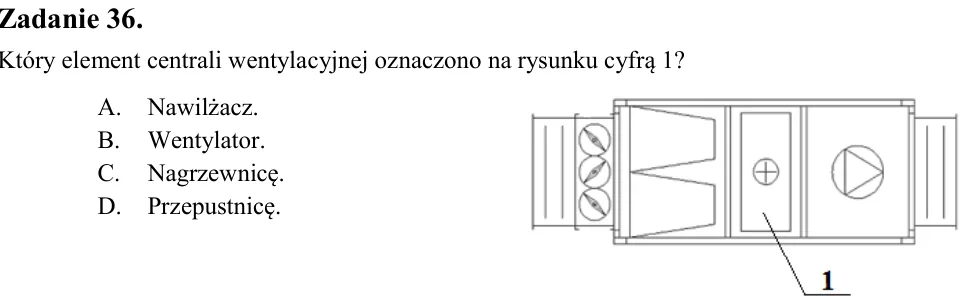

Zadanie 36. Który element centrali wentylacyjnej oznaczono na rysunku cyfrą 1? A. Nawilżacz. B. Wentylator. C. Nagrzewnicę. D. Przepustnicę.

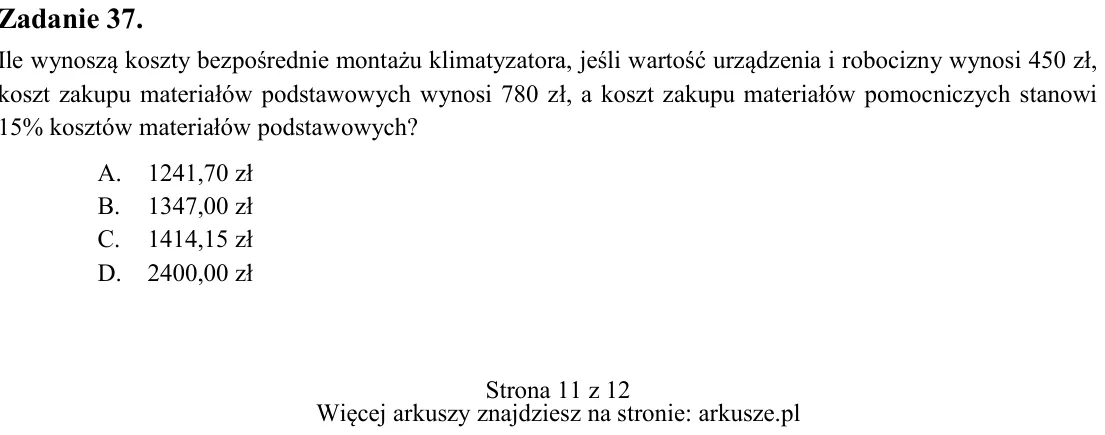

Zadanie 37. Ile wynoszą koszty bezpośrednie montażu klimatyzatora, jeśli wartość urządzenia i robocizny wynosi 450 zł, koszt zakupu materiałów podstawowych wynosi 780 zł, a koszt zakupu materiałów pomocniczych stanowi 15

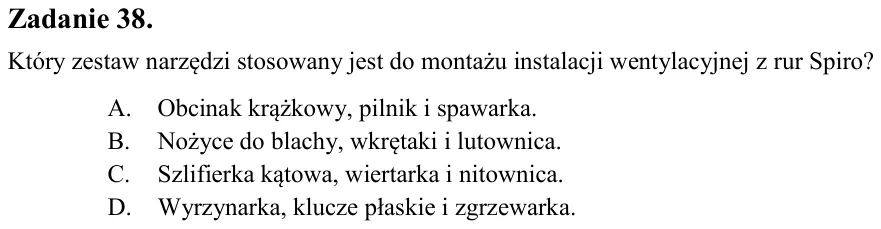

Zadanie 38. Który zestaw narzędzi stosowany jest do montażu instalacji wentylacyjnej z rur Spiro? A. Obcinak krążkowy, pilnik i spawarka. B. Nożyce do blachy, wkrętaki i lutownica. C. Szlifierka kątowa, wiertarka i nitow

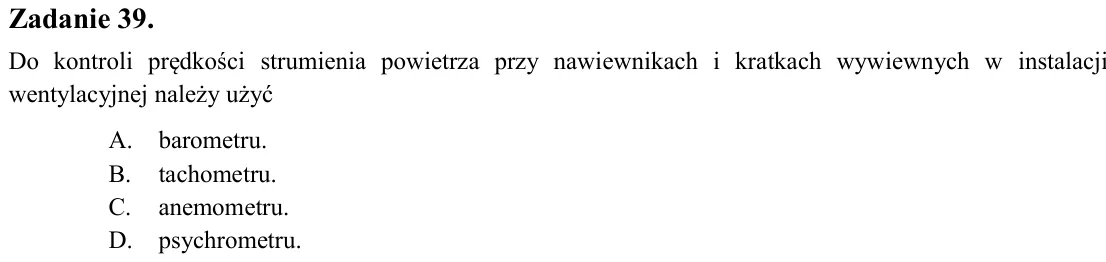

Zadanie 39. Do kontroli prędkości strumienia powietrza przy nawiewnikach i kratkach wywiewnych w instalacji wentylacyjnej należy użyć A. barometru. B. tachometru. C. anemometru. D. psychrometru.

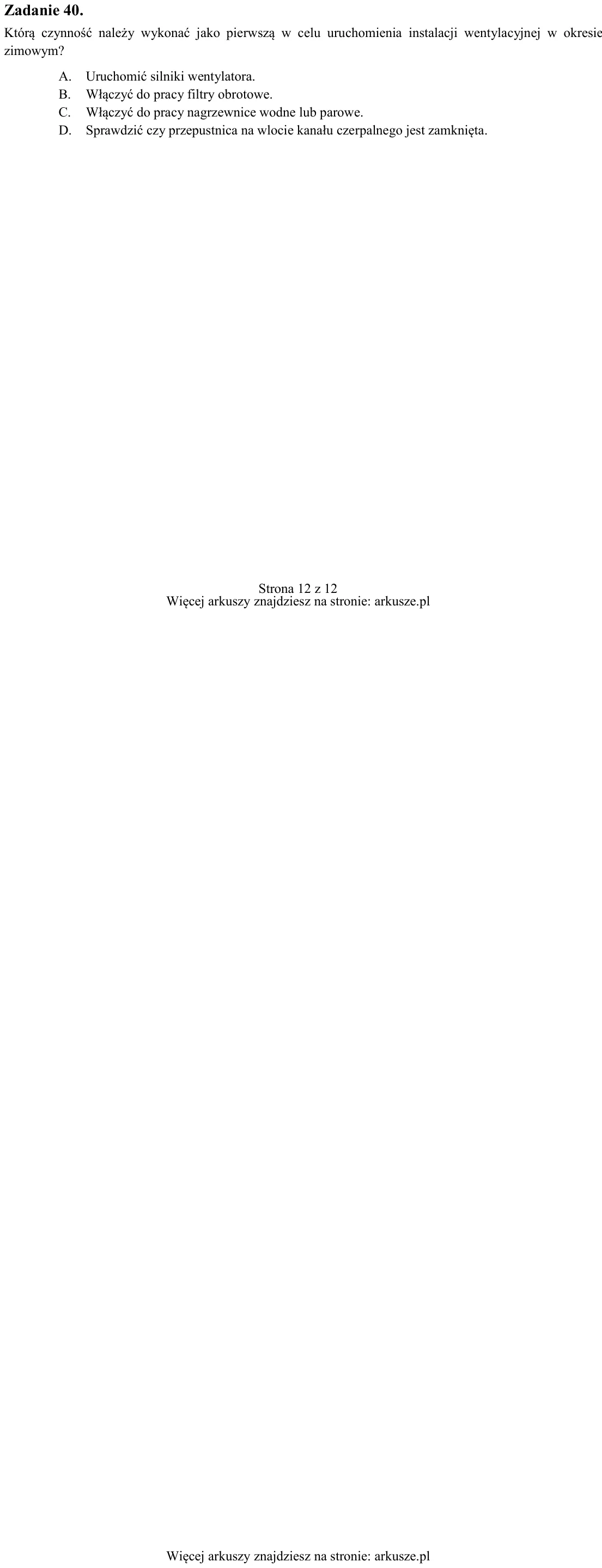

Zadanie 40. Którą czynność należy wykonać jako pierwszą w celu uruchomienia instalacji wentylacyjnej w okresie zimowym? A. Uruchomić silniki wentylatora. B. Włączyć do pracy filtry obrotowe. C. Włączyć do pracy nagrzewni
