B10 · Egzamin zawodowy · czerwiec 2015

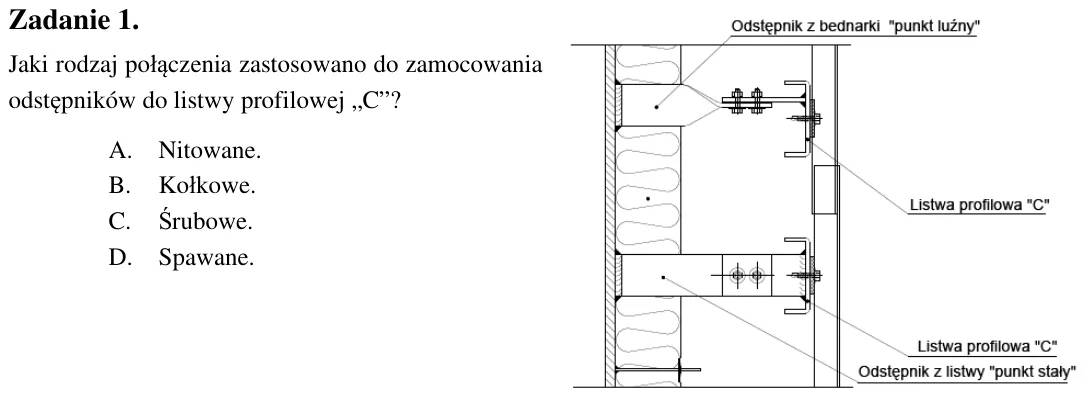

Zadanie 1. Jaki rodzaj połączenia zastosowano do zamocowania odstępników do listwy profilowej „C”? A. Nitowane. B. Kołkowe. C. Śrubowe. D. Spawane.

Zadanie 2. Jaki kolor na fotografii termowizyjnej ma fragment rurociągu nieprawidłowo zaizolowany? A. czerwony. B. niebieski. C. zielony. D. czarny.

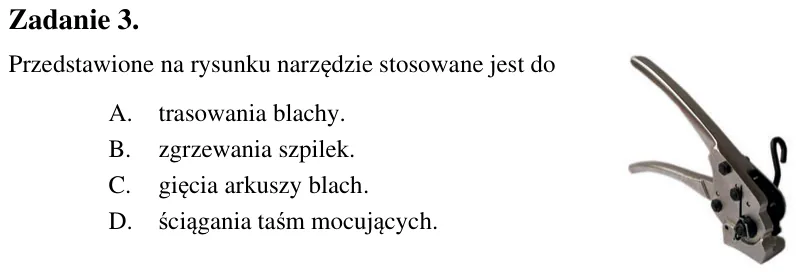

Zadanie 3. Przedstawione na rysunku narzędzie stosowane jest do A. trasowania blachy. B. zgrzewania szpilek. C. gięcia arkuszy blach. D. ściągania taśm mocujących.

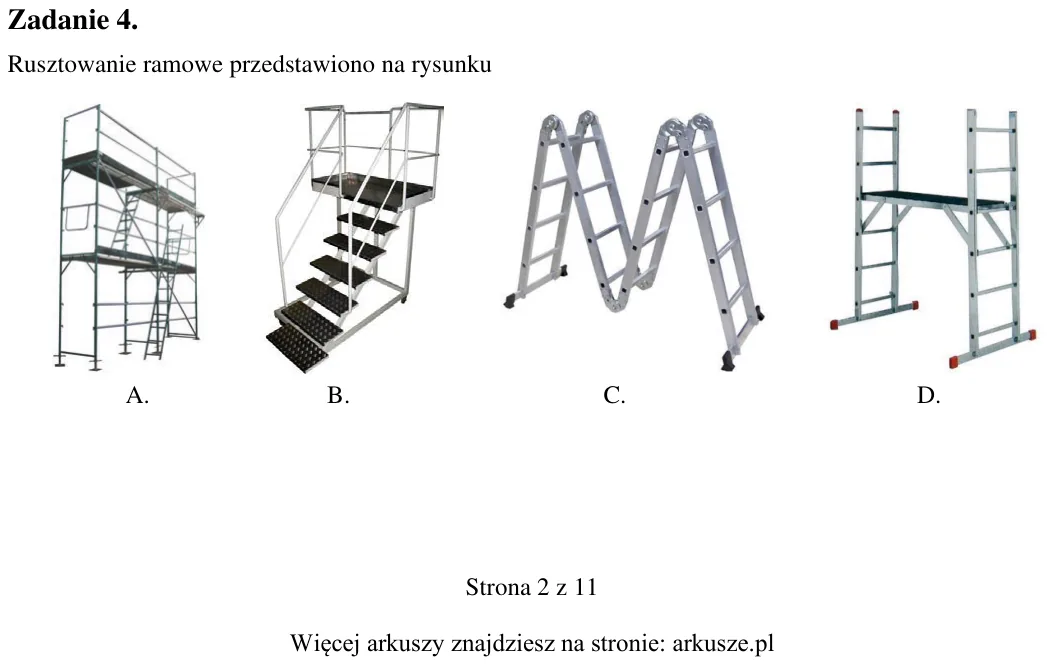

Zadanie 4. Rusztowanie ramowe przedstawiono na rysunku A. B. C. D.

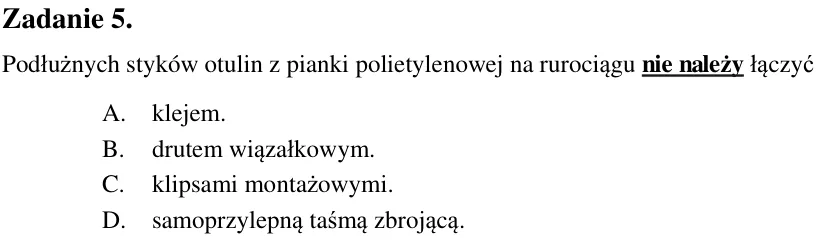

Zadanie 5. Podłużnych styków otulin z pianki polietylenowej na rurociągu nie należy łączyć A. klejem. B. drutem wiązałkowym. C. klipsami montażowymi. D. samoprzylepną taśmą zbrojącą.

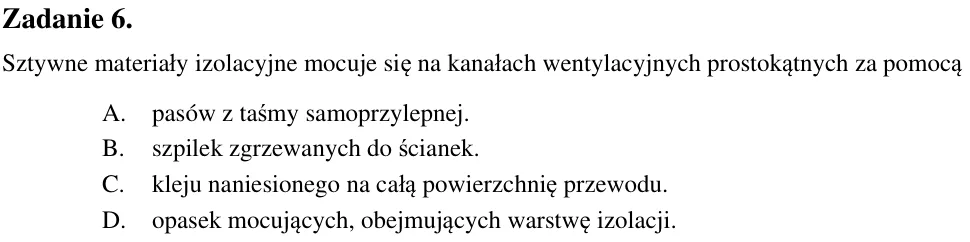

Zadanie 6. Sztywne materiały izolacyjne mocuje się na kanałach wentylacyjnych prostokątnych za pomocą A. pasów z taśmy samoprzylepnej. B. szpilek zgrzewanych do ścianek. C. kleju naniesionego na całą powierzchnię przewod

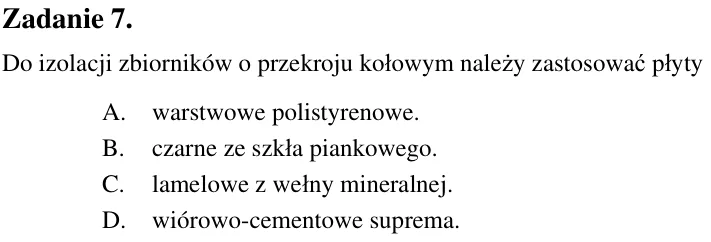

Zadanie 7. Do izolacji zbiorników o przekroju kołowym należy zastosować płyty A. warstwowe polistyrenowe. B. czarne ze szkła piankowego. C. lamelowe z wełny mineralnej. D. wiórowo-cementowe suprema.

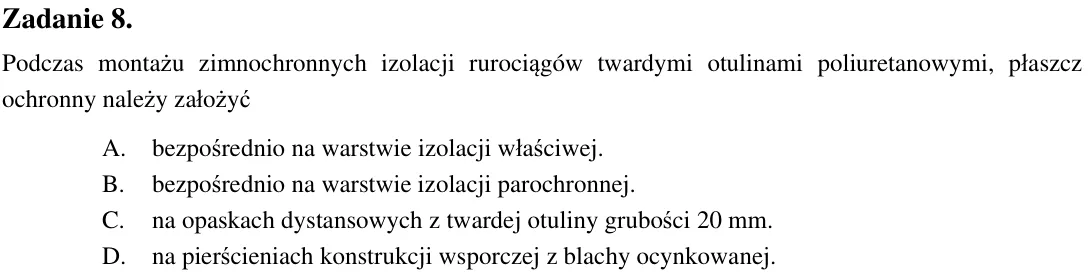

Zadanie 8. Podczas montażu zimnochronnych izolacji rurociągów twardymi otulinami poliuretanowymi, płaszcz ochronny należy założyć A. bezpośrednio na warstwie izolacji właściwej. B. bezpośrednio na warstwie izolacji paroc

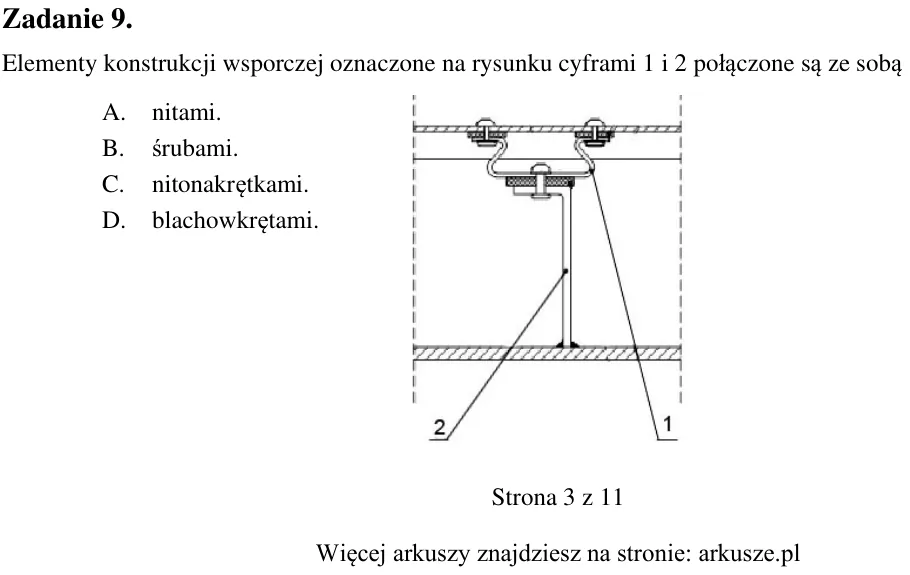

Zadanie 9. Elementy konstrukcji wsporczej oznaczone na rysunku cyframi 1 i 2 połączone są ze sobą A. nitami. B. śrubami. C. nitonakrętkami. D. blachowkrętami.

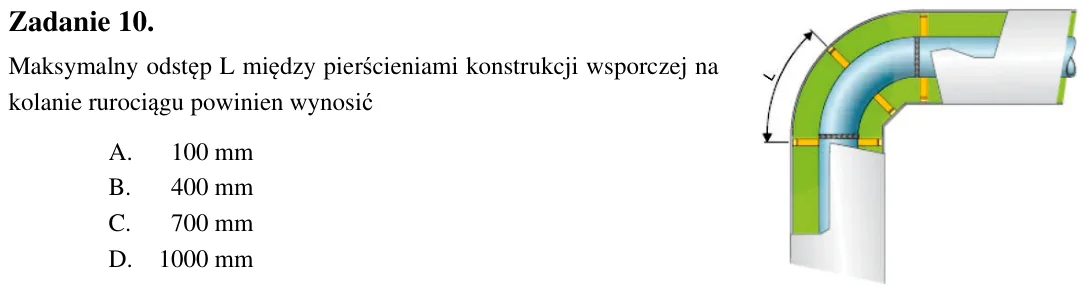

Zadanie 10. Maksymalny odstęp L między pierścieniami konstrukcji wsporczej na kolanie rurociągu powinien wynosić A. 100 mm B. 400 mm C. 700 mm D. 1000 mm

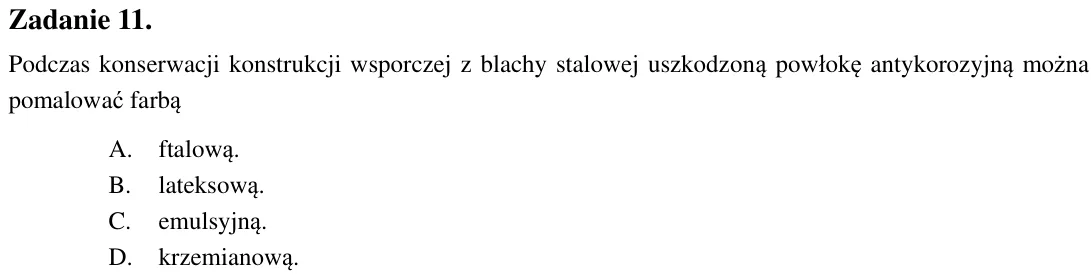

Zadanie 11. Podczas konserwacji konstrukcji wsporczej z blachy stalowej uszkodzoną powłokę antykorozyjną można pomalować farbą A. ftalową. B. lateksową. C. emulsyjną. D. krzemianową.

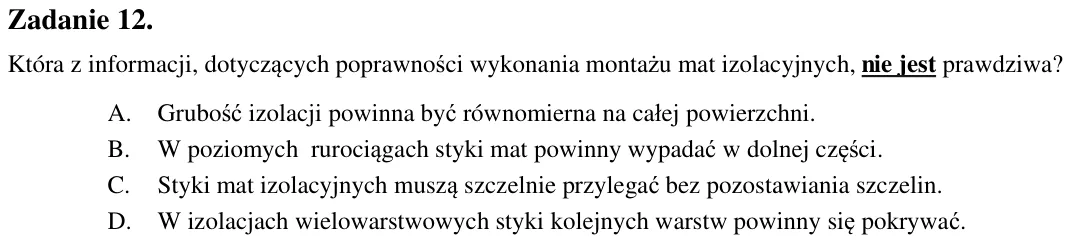

Zadanie 12. Która z informacji, dotyczących poprawności wykonania montażu mat izolacyjnych, nie jest prawdziwa? A. Grubość izolacji powinna być równomierna na całej powierzchni. B. W poziomych rurociągach styki mat powin

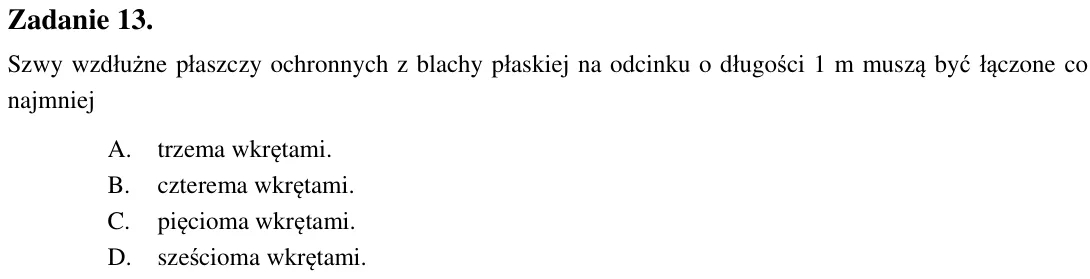

Zadanie 13. Szwy wzdłużne płaszczy ochronnych z blachy płaskiej na odcinku o długości 1 m muszą być łączone co najmniej A. trzema wkrętami. B. czterema wkrętami. C. pięcioma wkrętami. D. sześcioma wkrętami.

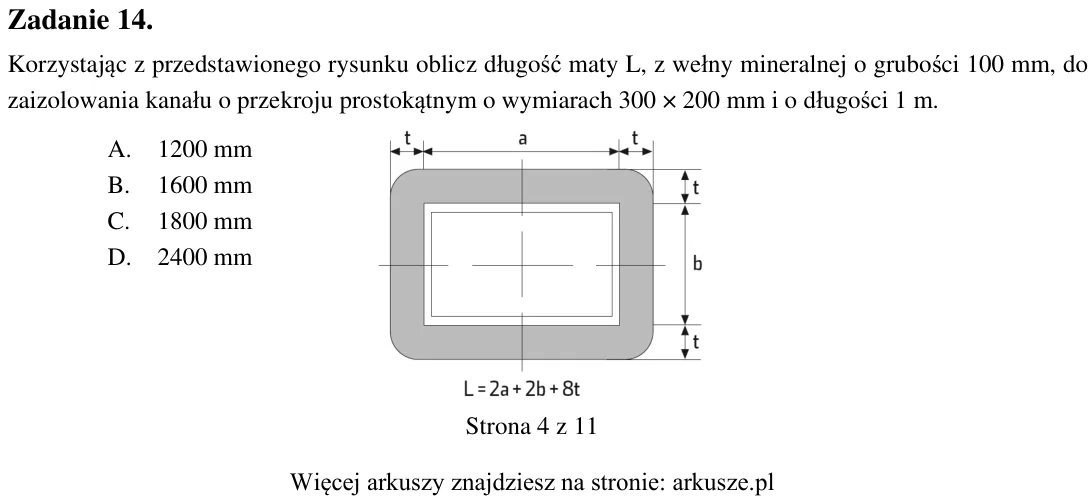

Zadanie 14. Korzystając z przedstawionego rysunku oblicz długość maty L, z wełny mineralnej o grubości 100 mm, do zaizolowania kanału o przekroju prostokątnym o wymiarach 300 × 200 mm i o długości 1 m. A. 1200 mm B. 1600

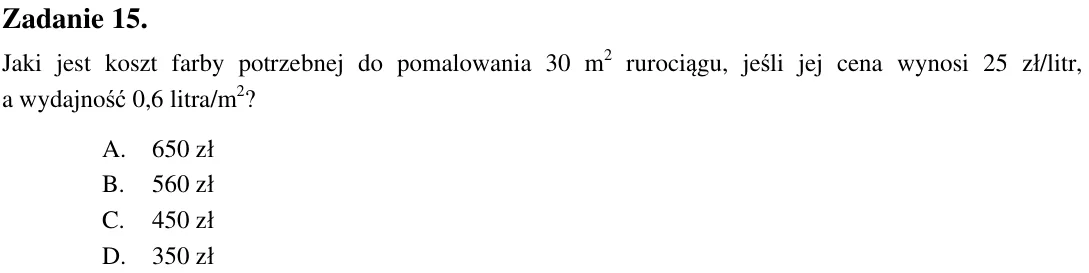

Zadanie 15. Jaki jest koszt farby potrzebnej do pomalowania 30 m2 rurociągu, jeśli jej cena wynosi 25 zł/litr, a wydajność 0,6 litra/m2? A. 650 zł B. 560 zł C. 450 zł D. 350 zł

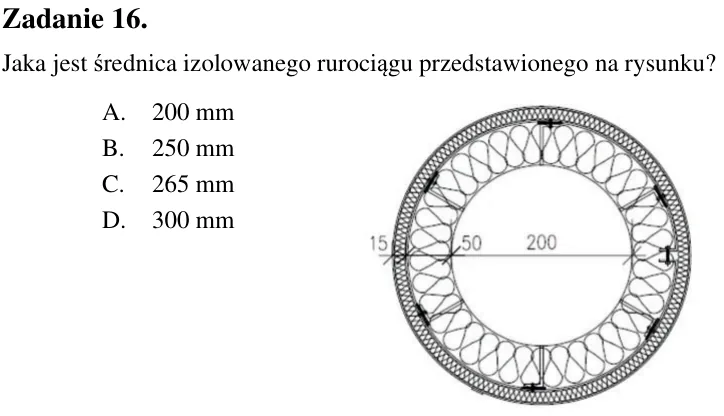

Zadanie 16. Jaka jest średnica izolowanego rurociągu przedstawionego na rysunku? A. 200 mm B. 250 mm C. 265 mm D. 300 mm

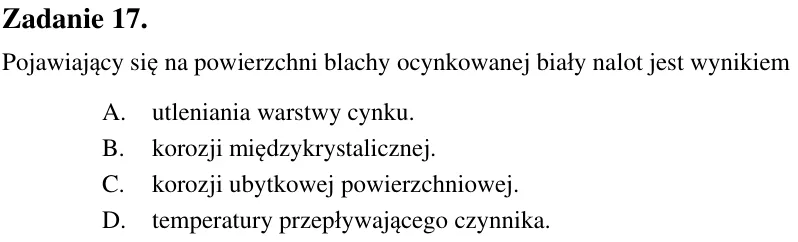

Zadanie 17. Pojawiający się na powierzchni blachy ocynkowanej biały nalot jest wynikiem A. utleniania warstwy cynku. B. korozji międzykrystalicznej. C. korozji ubytkowej powierzchniowej. D. temperatury przepływającego cz

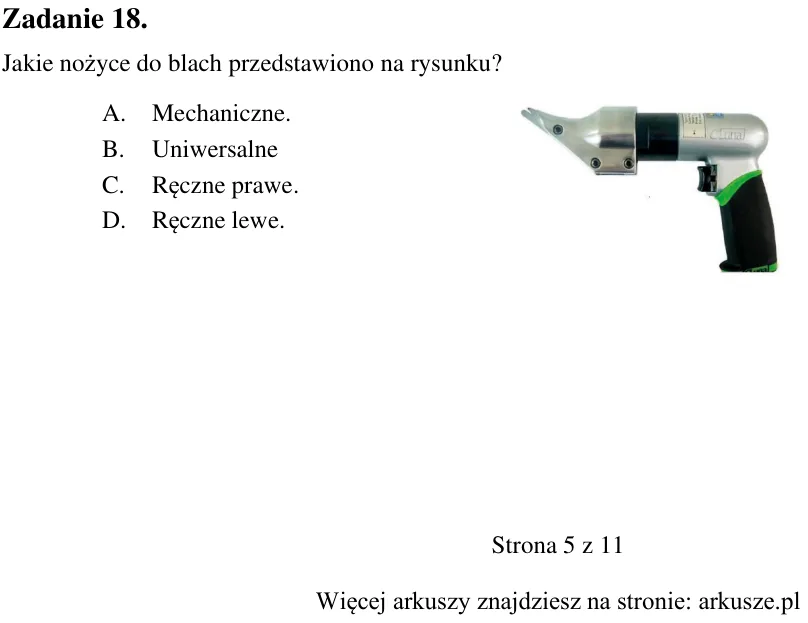

Zadanie 18. Jakie nożyce do blach przedstawiono na rysunku? A. Mechaniczne. B. Uniwersalne C. Ręczne prawe. D. Ręczne lewe.

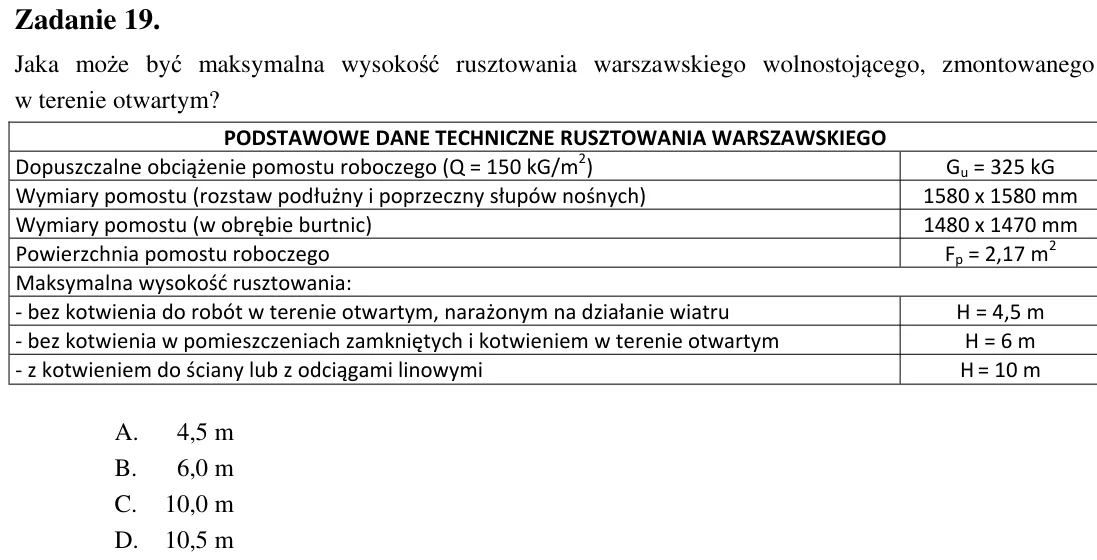

Zadanie 19. Jaka może być maksymalna wysokość rusztowania warszawskiego wolnostojącego, zmontowanego w terenie otwartym? A. 4,5 m B. 6,0 m C. 10,0 m D. 10,5 m

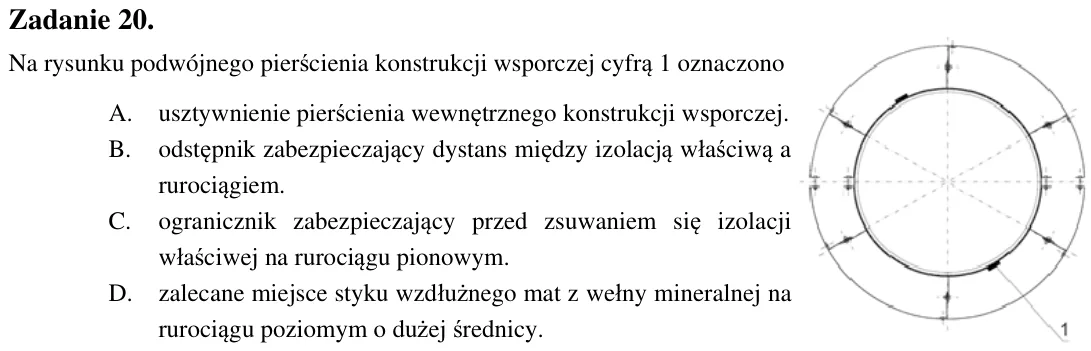

Zadanie 20. Na rysunku podwójnego pierścienia konstrukcji wsporczej cyfrą 1 oznaczono A. usztywnienie pierścienia wewnętrznego konstrukcji wsporczej. B. odstępnik zabezpieczający dystans między izolacją właściwą a ruroci

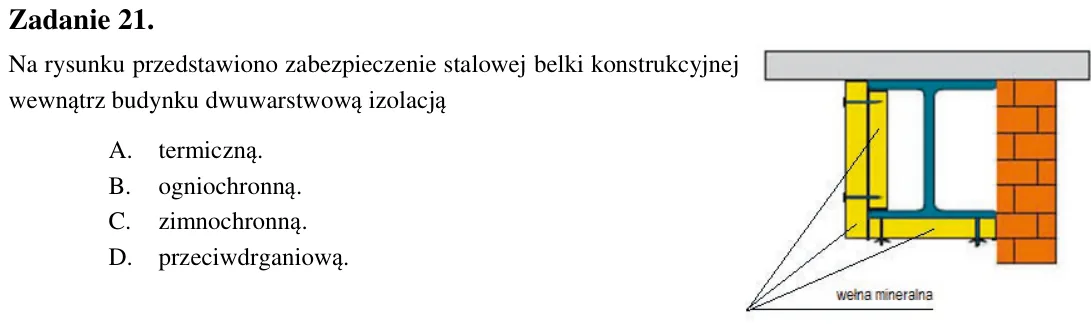

Zadanie 21. Na rysunku przedstawiono zabezpieczenie stalowej belki konstrukcyjnej wewnątrz budynku dwuwarstwową izolacją A. termiczną. B. ogniochronną. C. zimnochronną. D. przeciwdrganiową.

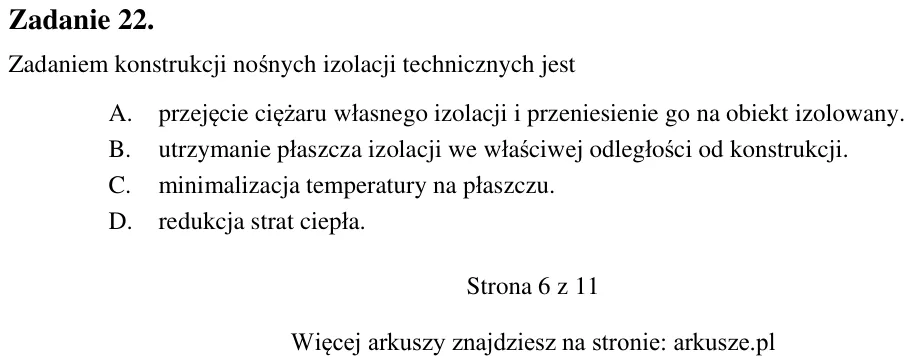

Zadanie 22. Zadaniem konstrukcji nośnych izolacji technicznych jest A. przejęcie ciężaru własnego izolacji i przeniesienie go na obiekt izolowany. B. utrzymanie płaszcza izolacji we właściwej odległości od konstrukcji. C

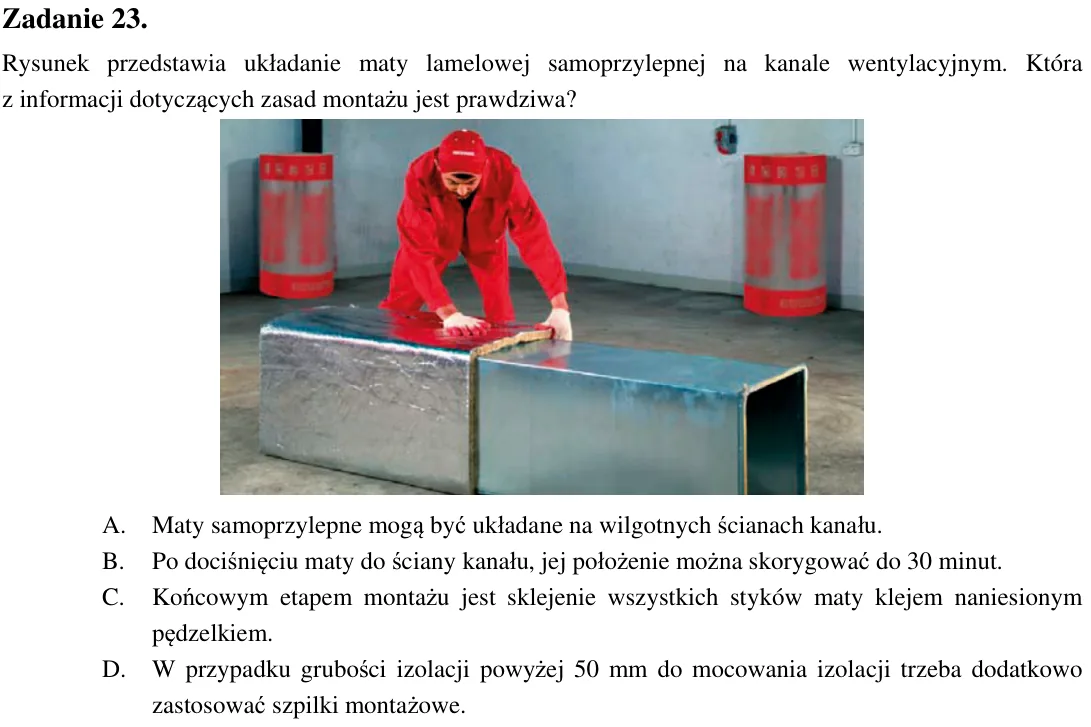

Zadanie 23. Rysunek przedstawia układanie maty lamelowej samoprzylepnej na kanale wentylacyjnym. Która z informacji dotyczących zasad montażu jest prawdziwa? A. Maty samoprzylepne mogą być układane na wilgotnych ścianach

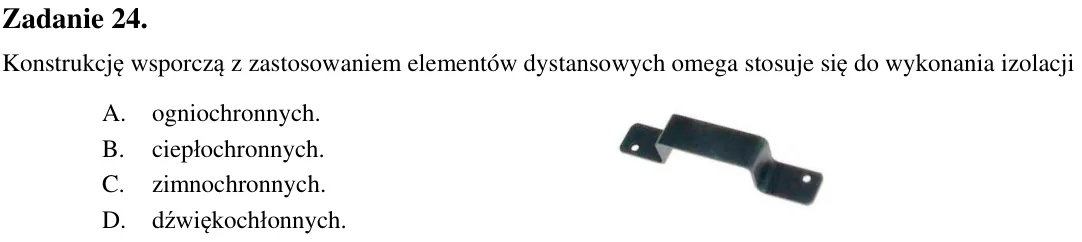

Zadanie 24. Konstrukcję wsporczą z zastosowaniem elementów dystansowych omega stosuje się do wykonania izolacji A. ogniochronnych. B. ciepłochronnych. C. zimnochronnych. D. dźwiękochłonnych.

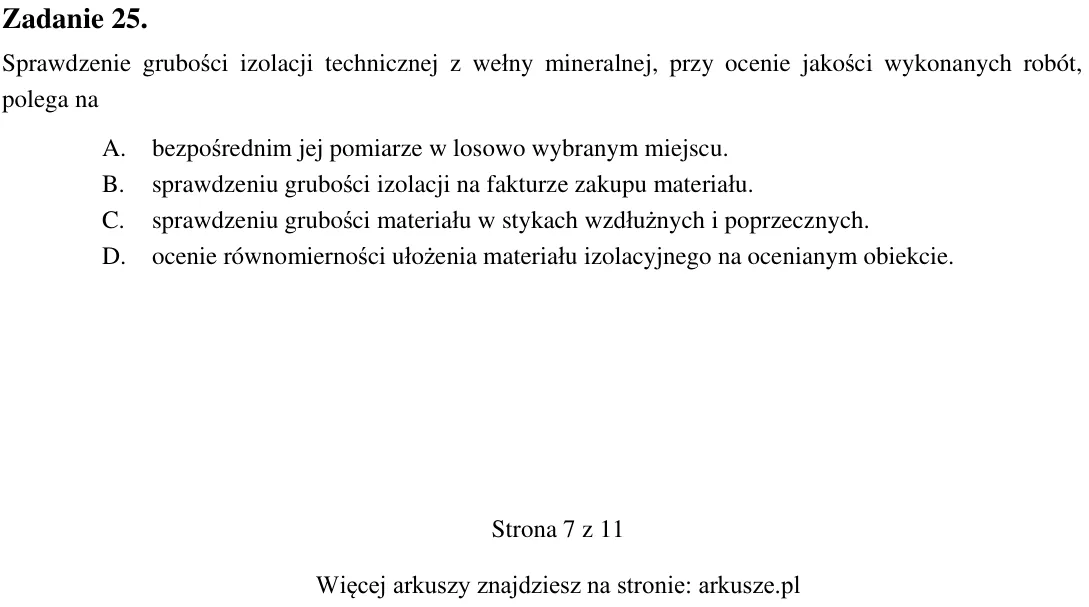

Zadanie 25. Sprawdzenie grubości izolacji technicznej z wełny mineralnej, przy ocenie jakości wykonanych robót, polega na A. bezpośrednim jej pomiarze w losowo wybranym miejscu. B. sprawdzeniu grubości izolacji na faktur

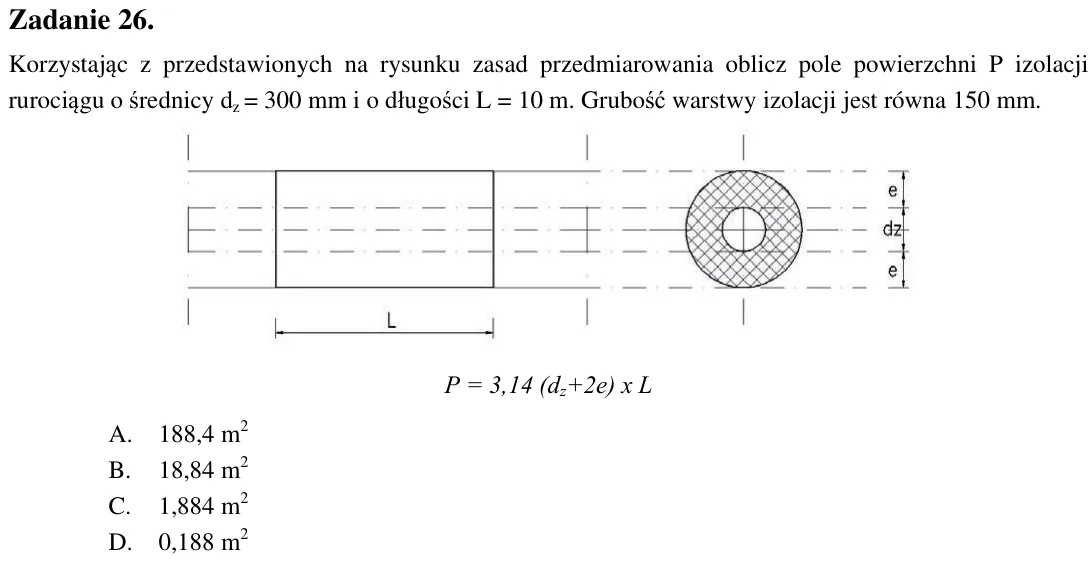

Zadanie 26. Korzystając z przedstawionych na rysunku zasad przedmiarowania oblicz pole powierzchni P izolacji rurociągu o średnicy dz = 300 mm i o długości L = 10 m. Grubość warstwy izolacji jest równa 150 mm. P = 3,14 (

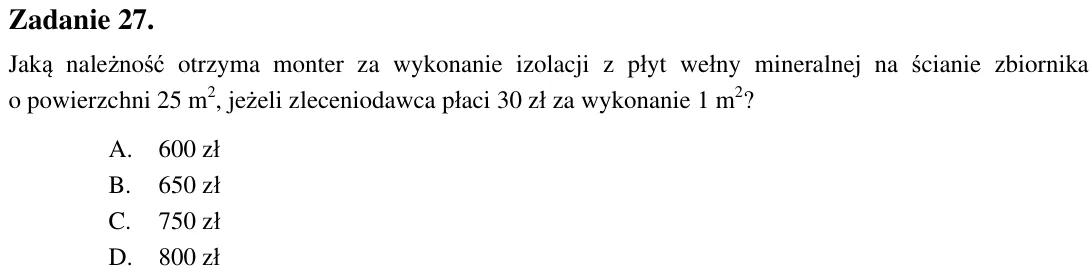

Zadanie 27. Jaką należność otrzyma monter za wykonanie izolacji z płyt wełny mineralnej na ścianie zbiornika o powierzchni 25 m2, jeżeli zleceniodawca płaci 30 zł za wykonanie 1 m2? A. 600 zł B. 650 zł C. 750 zł D. 800 z

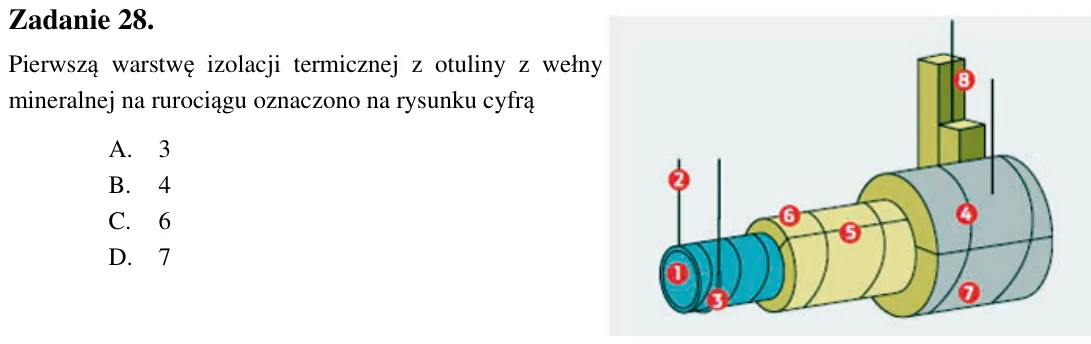

Zadanie 28. Pierwszą warstwę izolacji termicznej z otuliny z wełny mineralnej na rurociągu oznaczono na rysunku cyfrą A. 3 B. 4 C. 6 D. 7

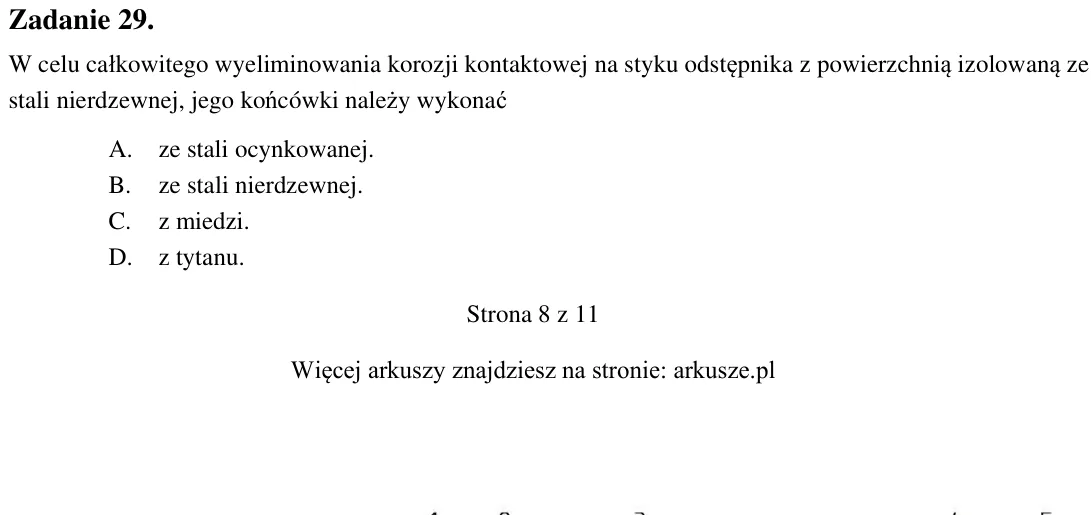

Zadanie 29. W celu całkowitego wyeliminowania korozji kontaktowej na styku odstępnika z powierzchnią izolowaną ze stali nierdzewnej, jego końcówki należy wykonać A. ze stali ocynkowanej. B. ze stali nierdzewnej. C. z mie

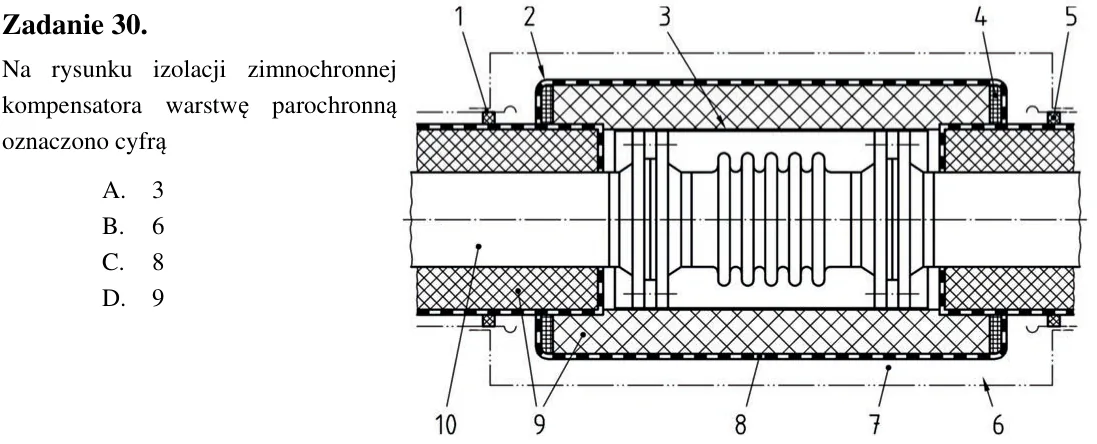

Zadanie 30. Na rysunku izolacji zimnochronnej kompensatora warstwę parochronną oznaczono cyfrą A. 3 B. 6 C. 8 D. 9

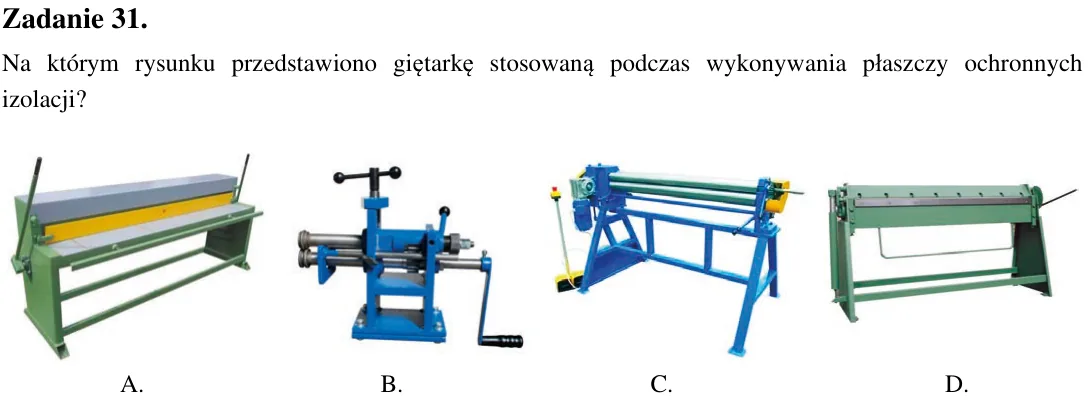

Zadanie 31. Na którym rysunku przedstawiono giętarkę stosowaną podczas wykonywania płaszczy ochronnych izolacji? A. B. C. D.

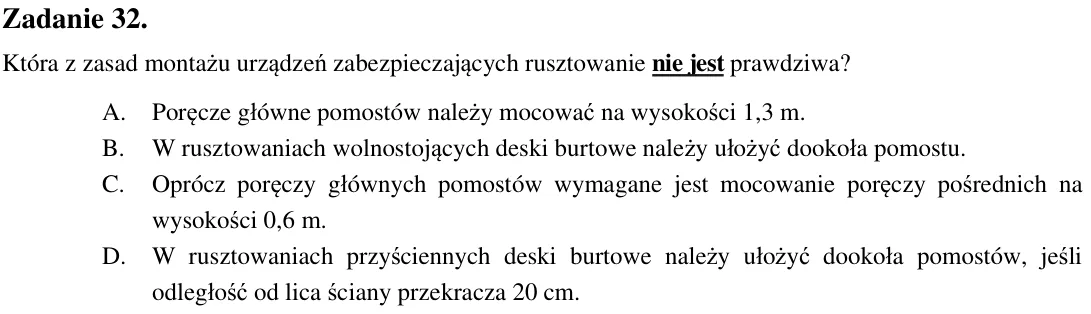

Zadanie 32. Która z zasad montażu urządzeń zabezpieczających rusztowanie nie jest prawdziwa? A. Poręcze główne pomostów należy mocować na wysokości 1,3 m. B. W rusztowaniach wolnostojących deski burtowe należy ułożyć doo

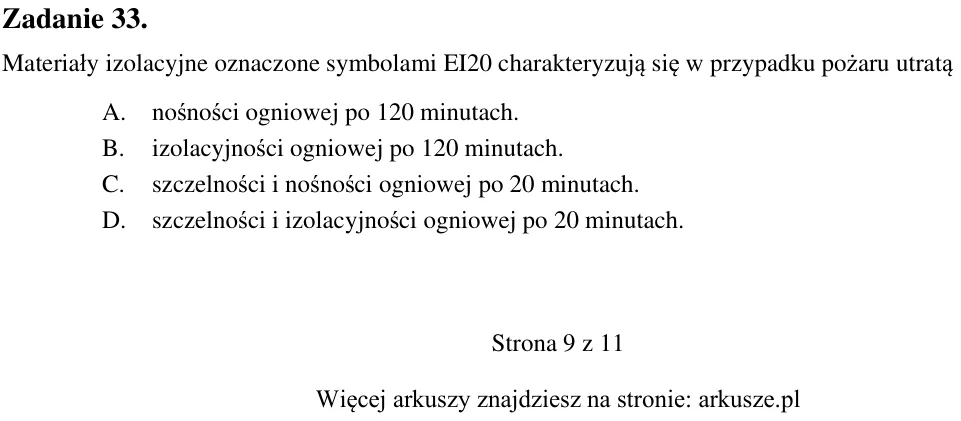

Zadanie 33. Materiały izolacyjne oznaczone symbolami EI20 charakteryzują się w przypadku pożaru utratą A. nośności ogniowej po 120 minutach. B. izolacyjności ogniowej po 120 minutach. C. szczelności i nośności ogniowej p

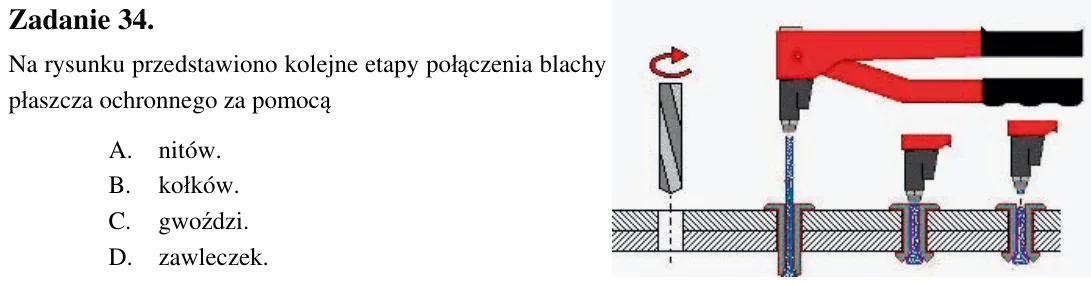

Zadanie 34. Na rysunku przedstawiono kolejne etapy połączenia blachy płaszcza ochronnego za pomocą A. nitów. B. kołków. C. gwoździ. D. zawleczek.

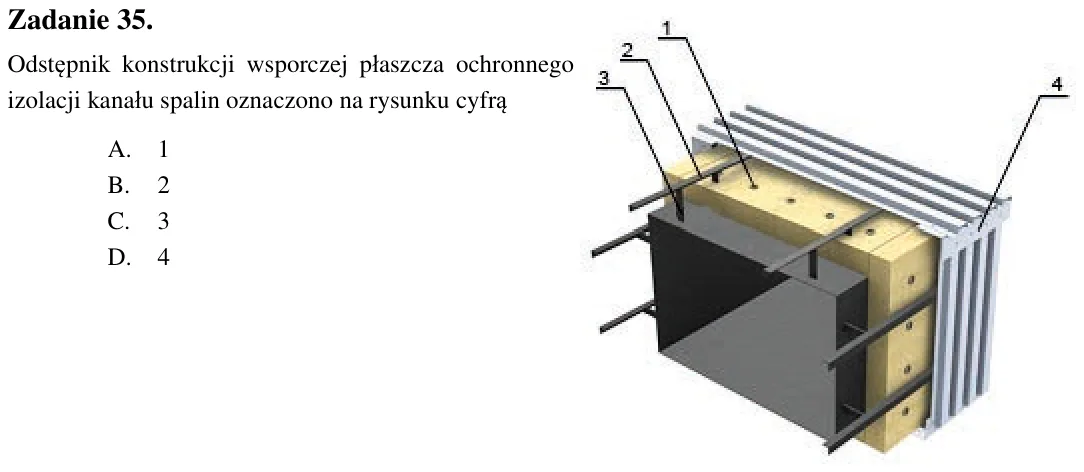

Zadanie 35. Odstępnik konstrukcji wsporczej płaszcza ochronnego izolacji kanału spalin oznaczono na rysunku cyfrą A. 1 B. 2 C. 3 D. 4

Zadanie 36. Przedstawiony na rysunku znak graficzny oznacza nakaz stosowania ochrony A. oczu. B. głowy. C. twarzy. D. dróg oddechowych.

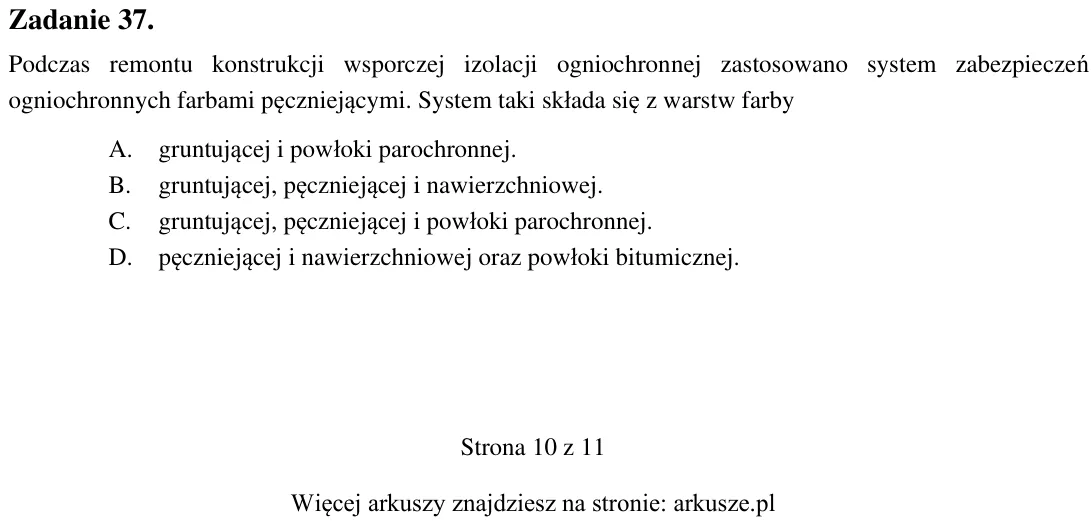

Zadanie 37. Podczas remontu konstrukcji wsporczej izolacji ogniochronnej zastosowano system zabezpieczeń ogniochronnych farbami pęczniejącymi. System taki składa się z warstw farby A. gruntującej i powłoki parochronnej.

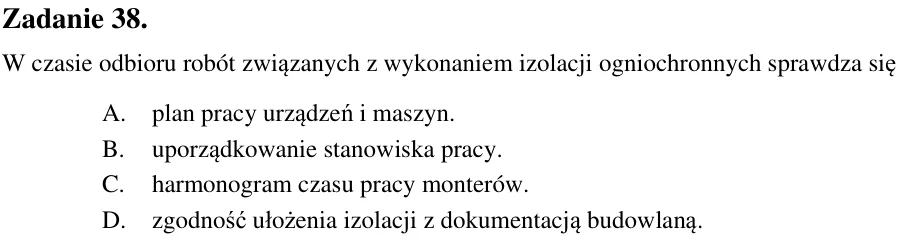

Zadanie 38. W czasie odbioru robót związanych z wykonaniem izolacji ogniochronnych sprawdza się A. plan pracy urządzeń i maszyn. B. uporządkowanie stanowiska pracy. C. harmonogram czasu pracy monterów. D. zgodność ułożen

Zadanie 39. Ile wynosi pole powierzchni ścian kanału wentylacyjnego o przekroju 50 × 80 cm i o długości 3 m? A. 3,9 m2 B. 7,8 m2 C. 39 m2 D. 78 m2

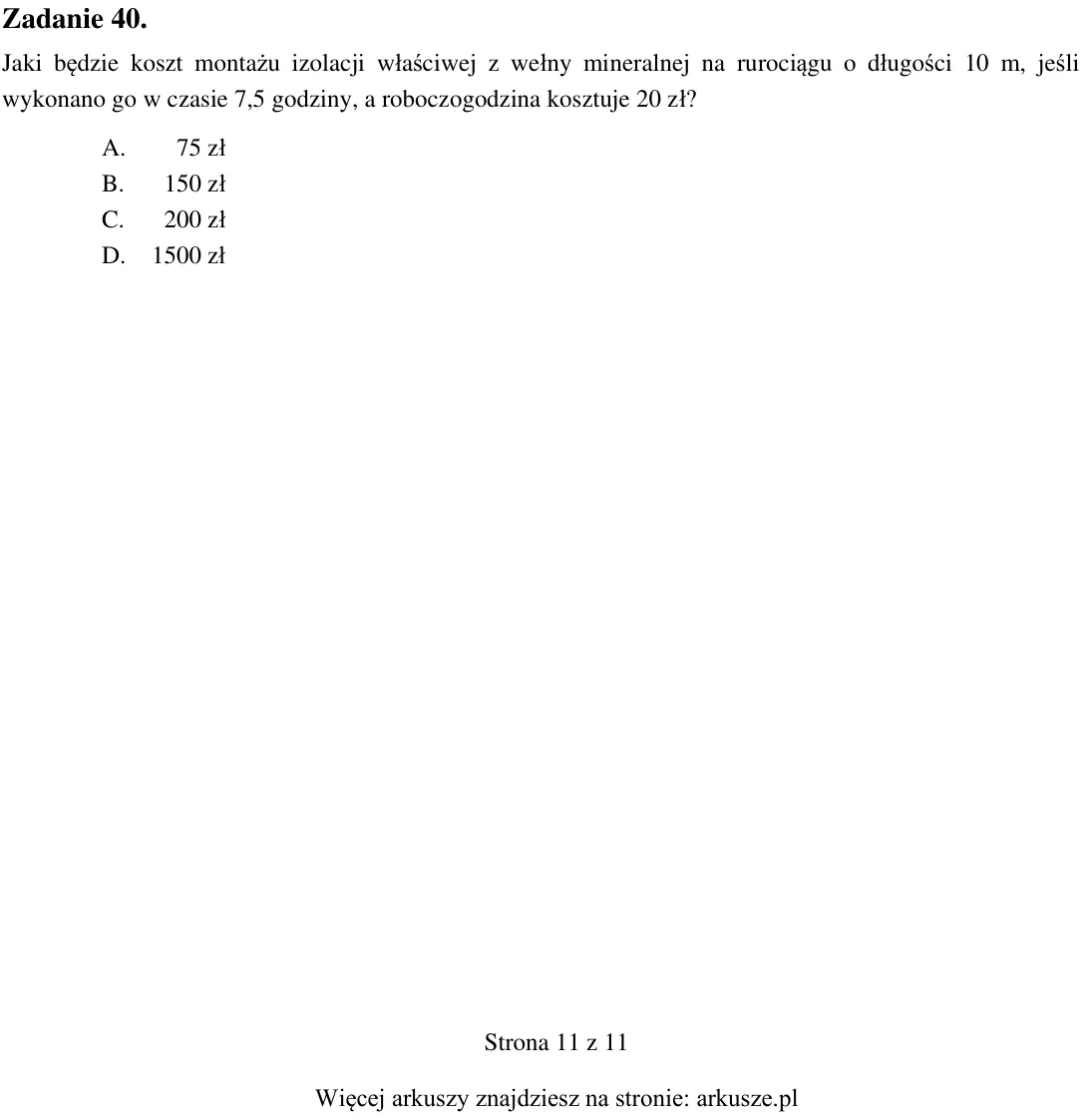

Zadanie 40. Jaki będzie koszt montażu izolacji właściwej z wełny mineralnej na rurociągu o długości 10 m, jeśli wykonano go w czasie 7,5 godziny, a roboczogodzina kosztuje 20 zł? A. 75 zł B. 150 zł C. 200 zł D. 1500 zł
