B10 · Egzamin zawodowy · czerwiec 2017

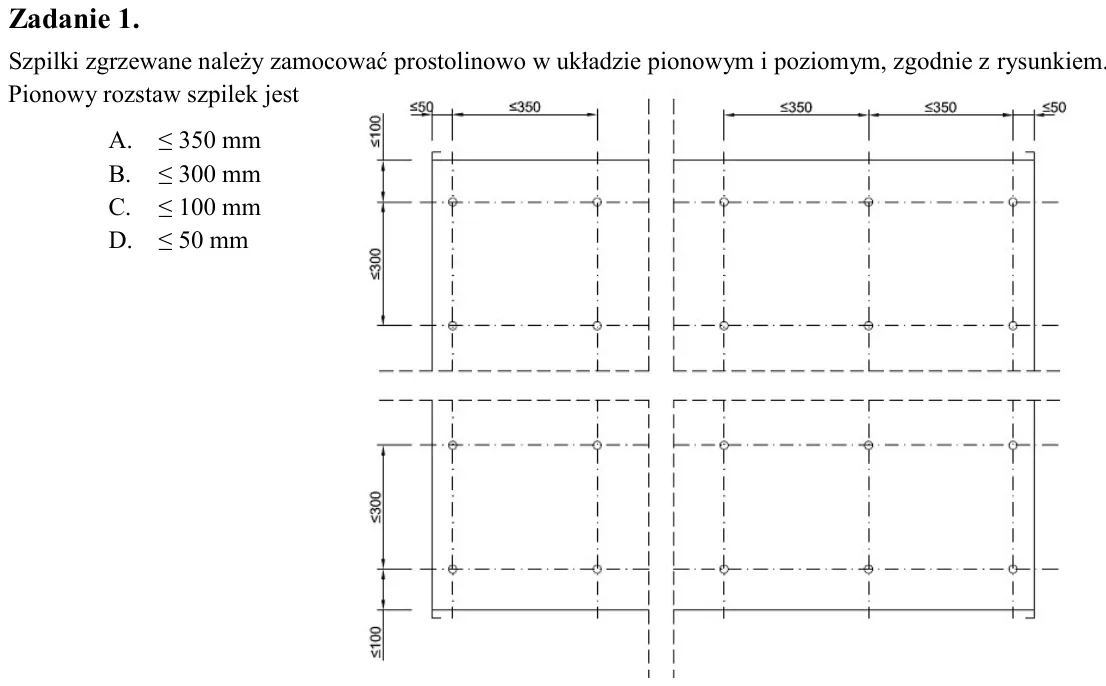

Zadanie 1. Szpilki zgrzewane należy zamocować prostolinowo w układzie pionowym i poziomym, zgodnie z rysunkiem. Pionowy rozstaw szpilek jest A. ≤ 350 mm B. ≤ 300 mm C. ≤ 100 mm D. ≤ 50 mm

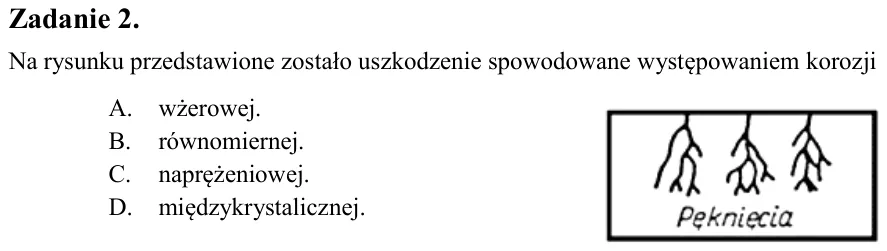

Zadanie 2. Na rysunku przedstawione zostało uszkodzenie spowodowane występowaniem korozji A. wżerowej. B. równomiernej. C. naprężeniowej. D. międzykrystalicznej.

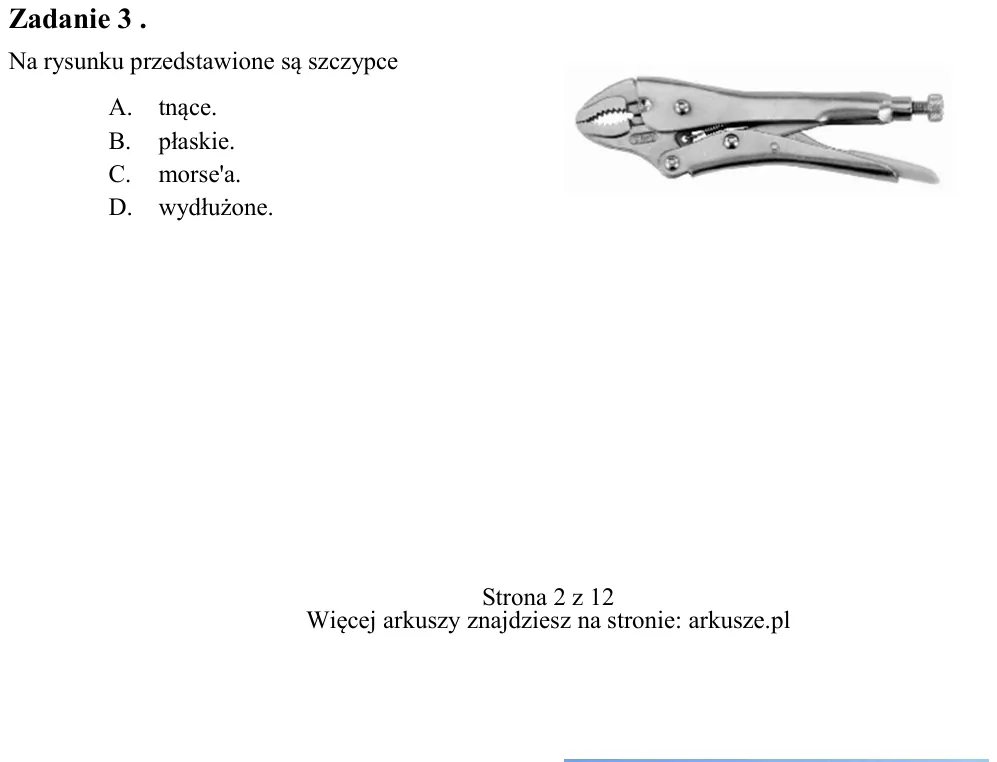

Zadanie 3 . Na rysunku przedstawione są szczypce A. tnące. B. płaskie. C. morse'a. D. wydłużone.

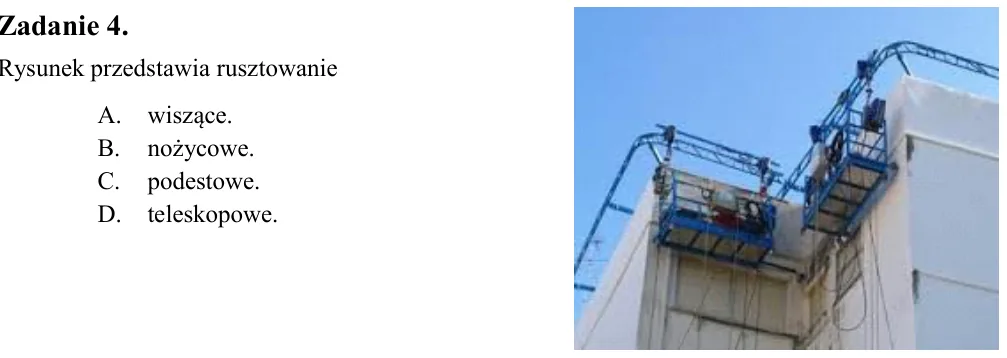

Zadanie 4. Rysunek przedstawia rusztowanie A. wiszące. B. nożycowe. C. podestowe. D. teleskopowe.

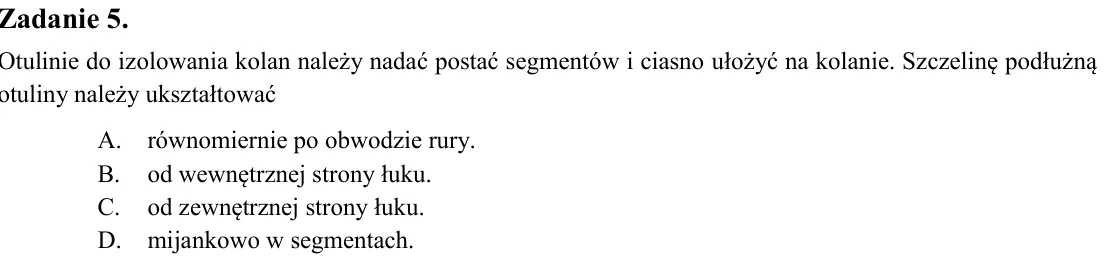

Zadanie 5. Otulinie do izolowania kolan należy nadać postać segmentów i ciasno ułożyć na kolanie. Szczelinę podłużną otuliny należy ukształtować A. równomiernie po obwodzie rury. B. od wewnętrznej strony łuku. C. od zewn

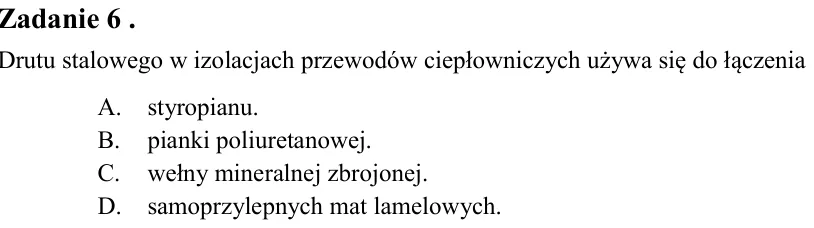

Zadanie 6 . Drutu stalowego w izolacjach przewodów ciepłowniczych używa się do łączenia A. styropianu. B. pianki poliuretanowej. C. wełny mineralnej zbrojonej. D. samoprzylepnych mat lamelowych.

Zadanie 7. W okładzinie izolacyjnej zaworów należy zaprojektować zdejmowane A. zakładki lub przekładki. B. osłony lub pokrywy. C. zasuwy. D. zamki.

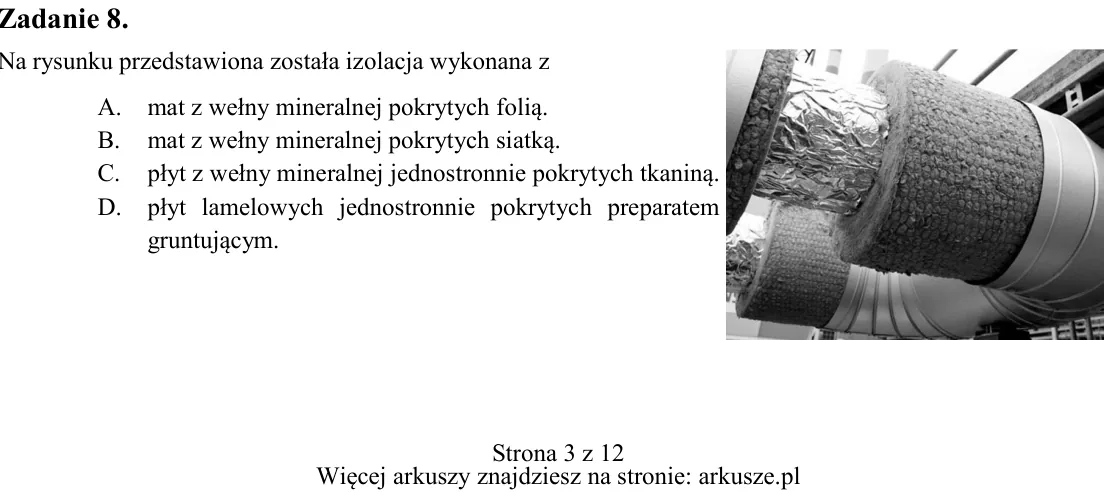

Zadanie 8. Na rysunku przedstawiona została izolacja wykonana z A. mat z wełny mineralnej pokrytych folią. B. mat z wełny mineralnej pokrytych siatką. C. płyt z wełny mineralnej jednostronnie pokrytych tkaniną. D. płyt l

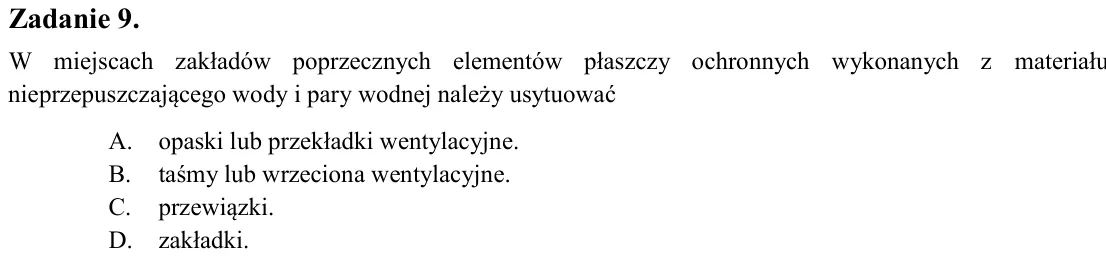

Zadanie 9. W miejscach zakładów poprzecznych elementów płaszczy ochronnych wykonanych z materiału nieprzepuszczającego wody i pary wodnej należy usytuować A. opaski lub przekładki wentylacyjne. B. taśmy lub wrzeciona wen

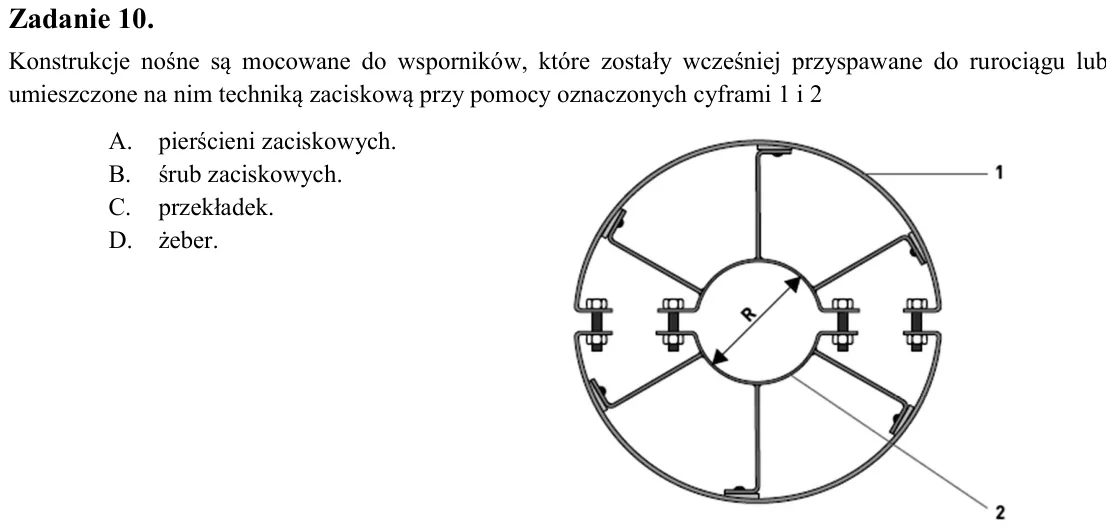

Zadanie 10. Konstrukcje nośne są mocowane do wsporników, które zostały wcześniej przyspawane do rurociągu lub umieszczone na nim techniką zaciskową przy pomocy oznaczonych cyframi 1 i 2 A. pierścieni zaciskowych. B. śrub

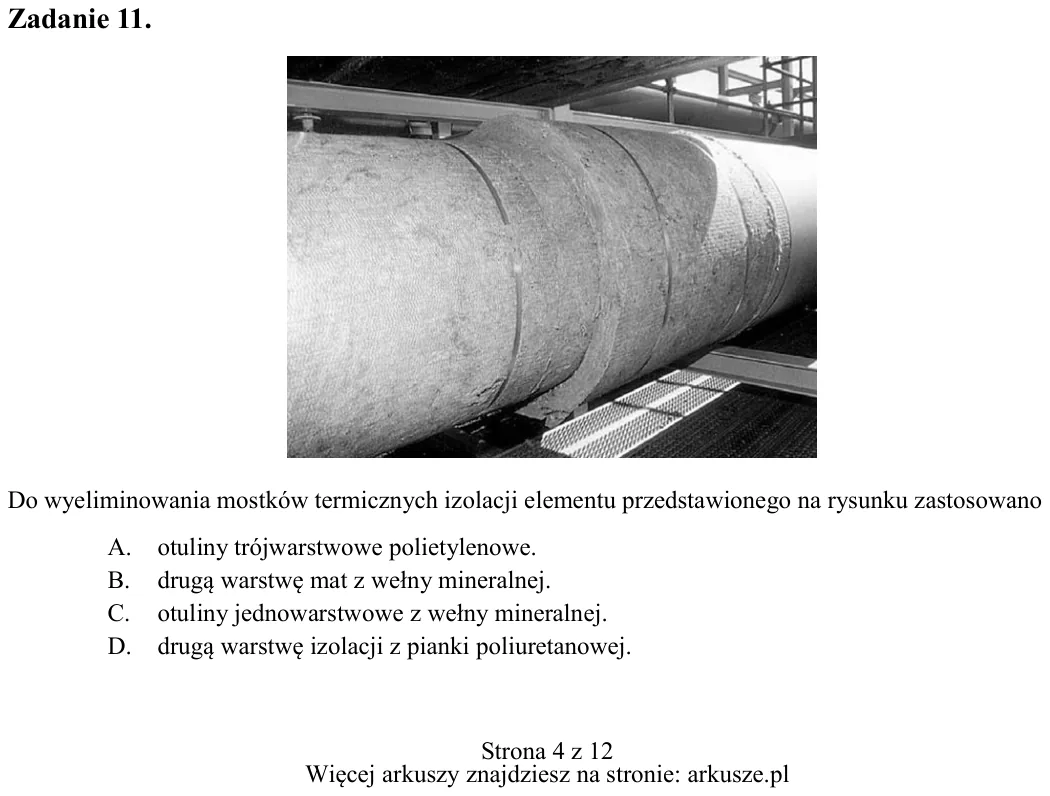

Zadanie 11. Do wyeliminowania mostków termicznych izolacji elementu przedstawionego na rysunku zastosowano A. otuliny trójwarstwowe polietylenowe. B. drugą warstwę mat z wełny mineralnej. C. otuliny jednowarstwowe z wełn

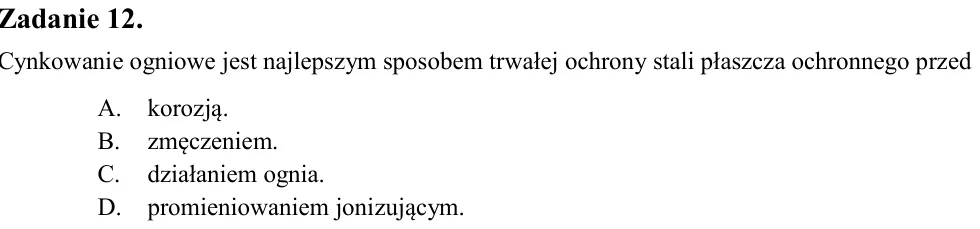

Zadanie 12. Cynkowanie ogniowe jest najlepszym sposobem trwałej ochrony stali płaszcza ochronnego przed A. korozją. B. zmęczeniem. C. działaniem ognia. D. promieniowaniem jonizującym.

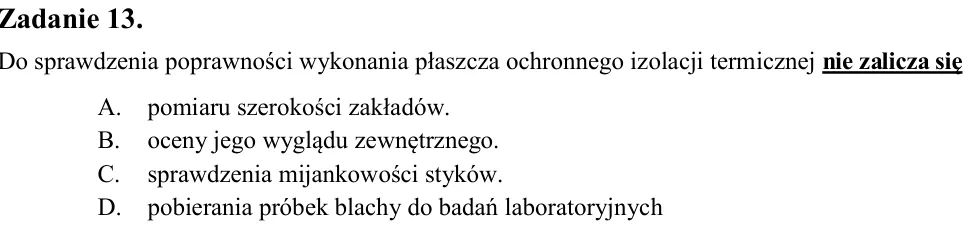

Zadanie 13. Do sprawdzenia poprawności wykonania płaszcza ochronnego izolacji termicznej nie zalicza się A. pomiaru szerokości zakładów. B. oceny jego wyglądu zewnętrznego. C. sprawdzenia mijankowości styków. D. pobieran

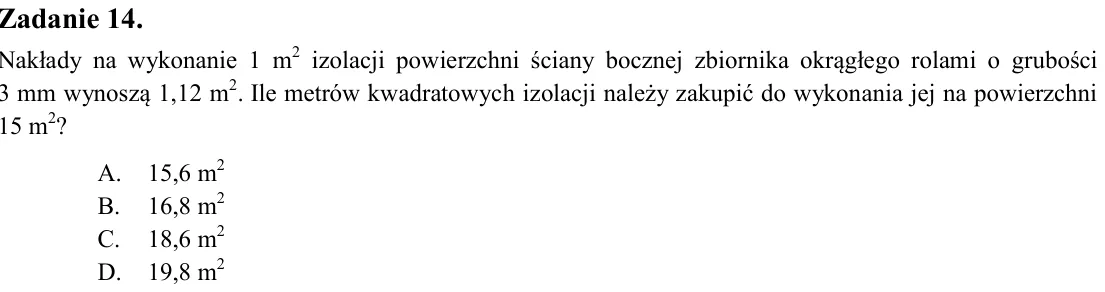

Zadanie 14. Nakłady na wykonanie 1 m2 izolacji powierzchni ściany bocznej zbiornika okrągłego rolami o grubości 3 mm wynoszą 1,12 m2. Ile metrów kwadratowych izolacji należy zakupić do wykonania jej na powierzchni 15 m2?

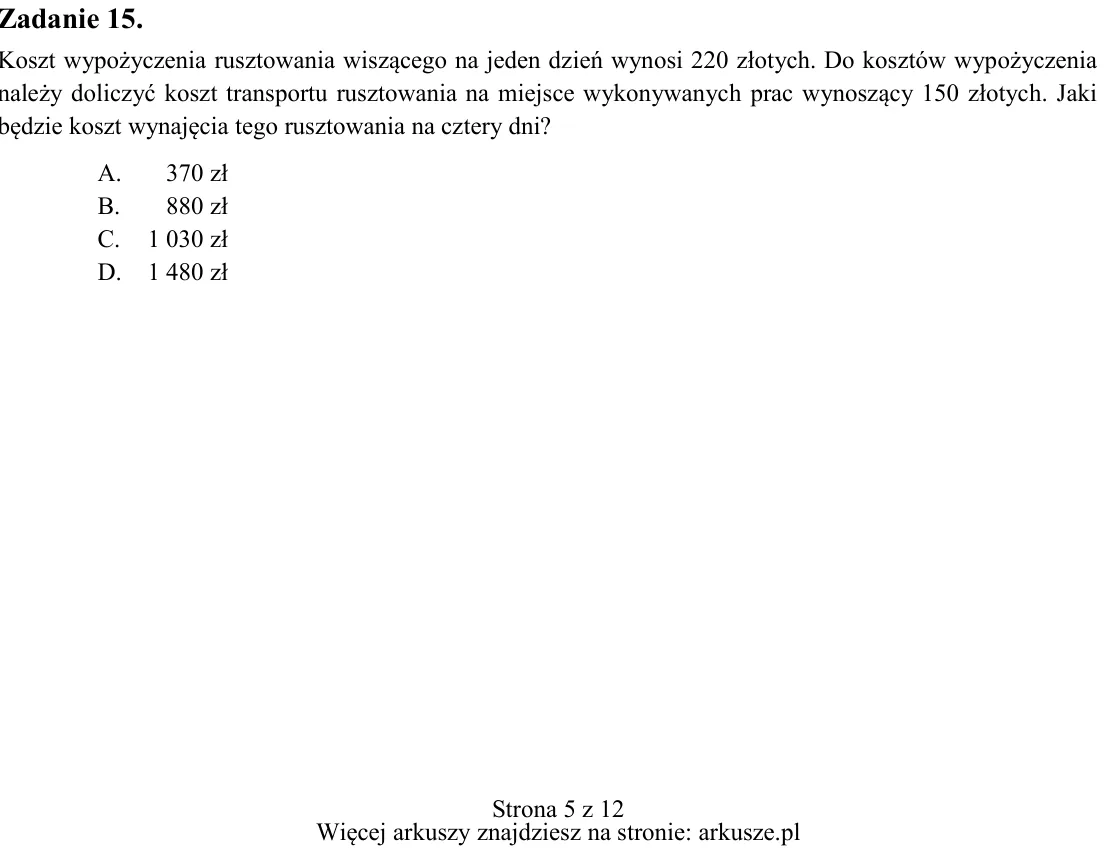

Zadanie 15. Koszt wypożyczenia rusztowania wiszącego na jeden dzień wynosi 220 złotych. Do kosztów wypożyczenia należy doliczyć koszt transportu rusztowania na miejsce wykonywanych prac wynoszący 150 złotych. Jaki będzie

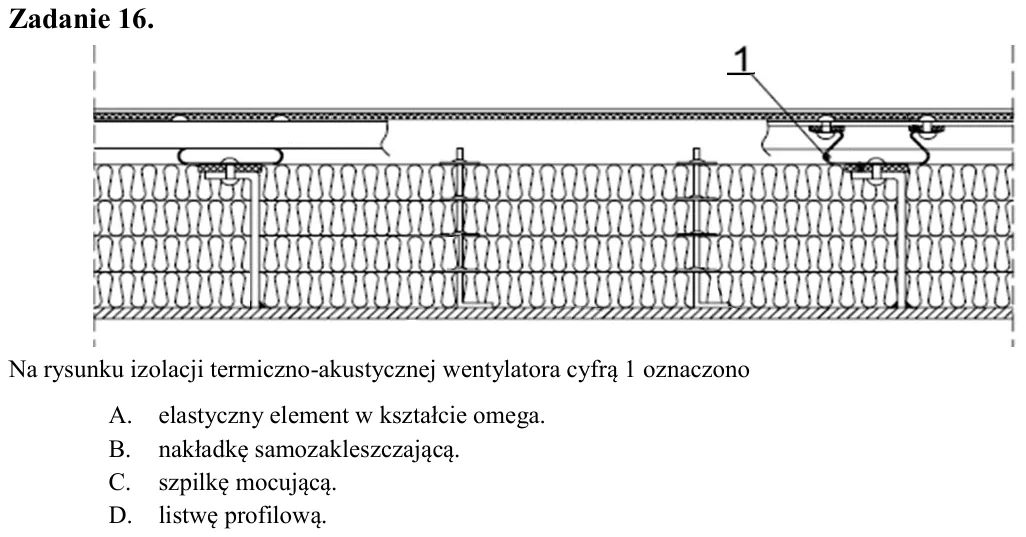

Zadanie 16. Na rysunku izolacji termiczno-akustycznej wentylatora cyfrą 1 oznaczono A. elastyczny element w kształcie omega. B. nakładkę samozakleszczającą. C. szpilkę mocującą. D. listwę profilową.

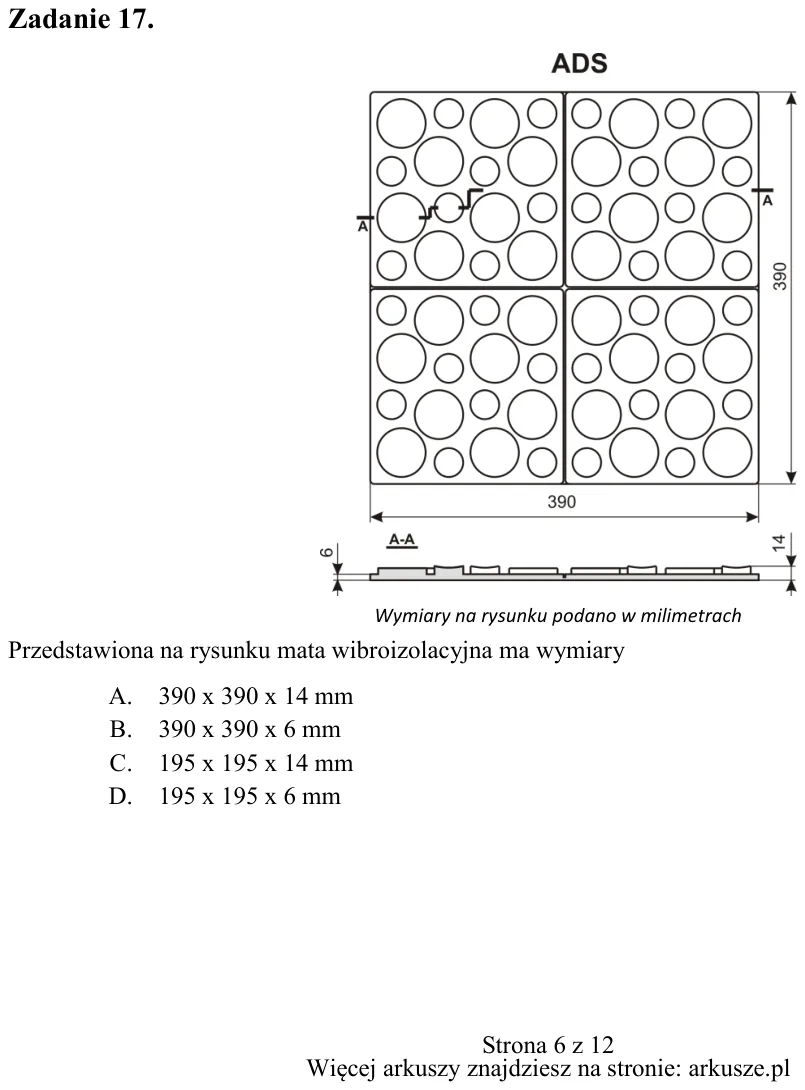

Zadanie 17. Wymiary na rysunku podano w milimetrach Przedstawiona na rysunku mata wibroizolacyjna ma wymiary A. 390 x 390 x 14 mm B. 390 x 390 x 6 mm C. 195 x 195 x 14 mm D. 195 x 195 x 6 mm

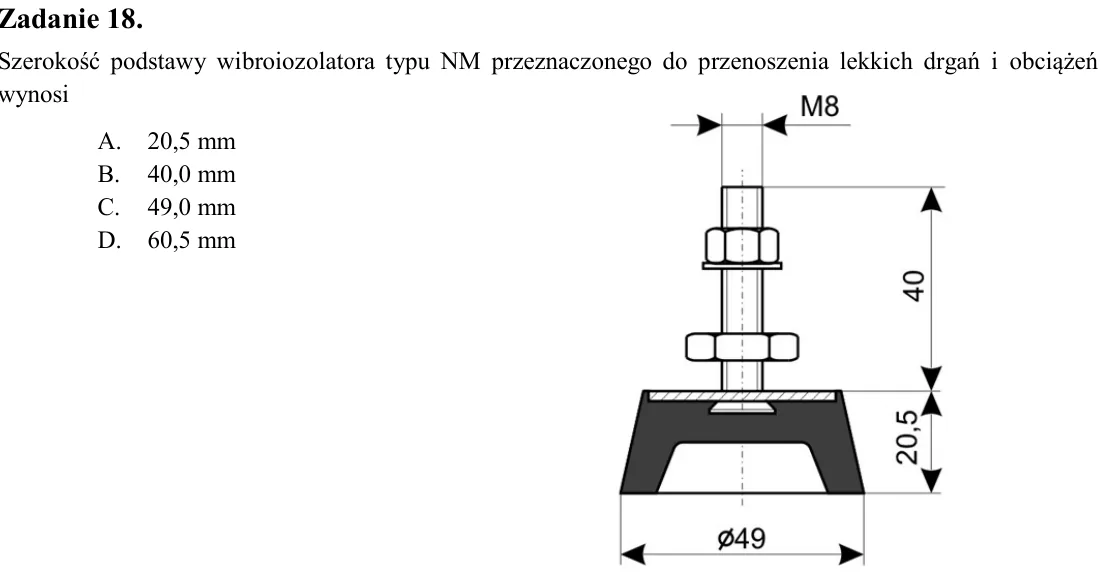

Zadanie 18. Szerokość podstawy wibroiozolatora typu NM przeznaczonego do przenoszenia lekkich drgań i obciążeń wynosi A. 20,5 mm B. 40,0 mm C. 49,0 mm D. 60,5 mm

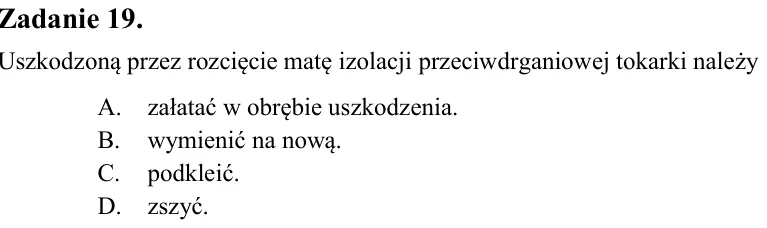

Zadanie 19. Uszkodzoną przez rozcięcie matę izolacji przeciwdrganiowej tokarki należy A. załatać w obrębie uszkodzenia. B. wymienić na nową. C. podkleić. D. zszyć.

Zadanie 20. Do wykonania otworu Ø 50 w macie gumowej o grubości 10 mm należy zastosować A. nóż. B. wiertło. C. nożyczki. D. otwornicę.

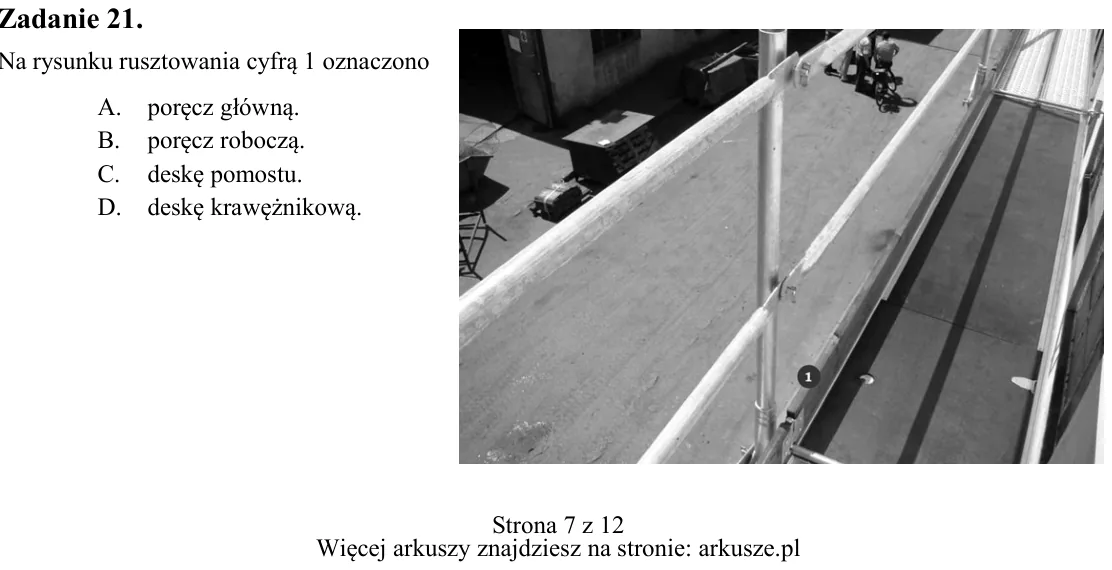

Zadanie 21. Na rysunku rusztowania cyfrą 1 oznaczono A. poręcz główną. B. poręcz roboczą. C. deskę pomostu. D. deskę krawężnikową.

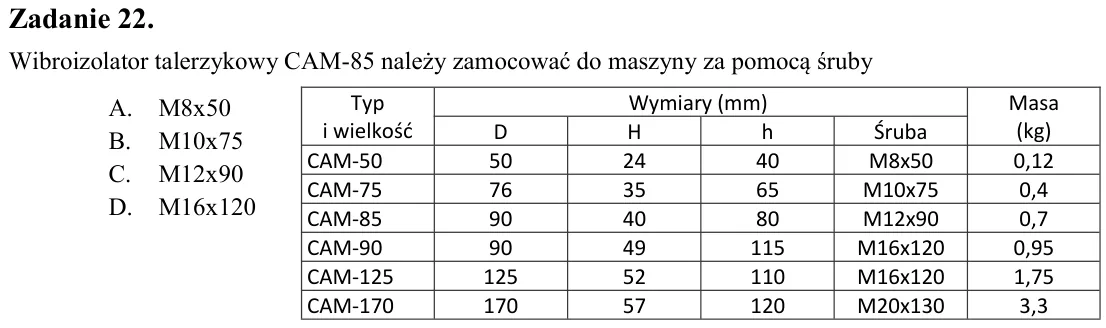

Zadanie 22. Wibroizolator talerzykowy CAM-85 należy zamocować do maszyny za pomocą śruby A. M8x50 B. M10x75 C. M12x90 D. M16x120

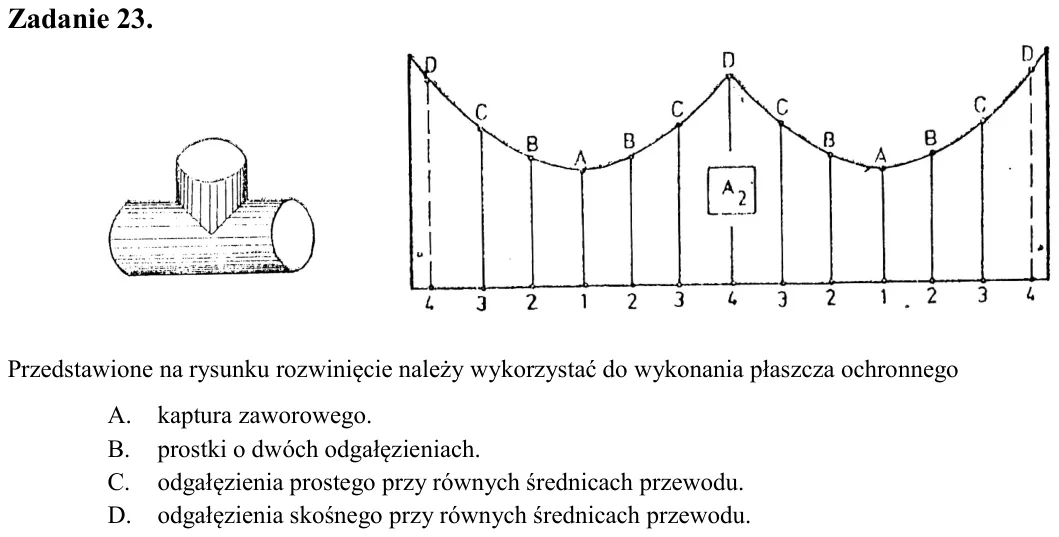

Zadanie 23. Przedstawione na rysunku rozwinięcie należy wykorzystać do wykonania płaszcza ochronnego A. kaptura zaworowego. B. prostki o dwóch odgałęzieniach. C. odgałęzienia prostego przy równych średnicach przewodu. D.

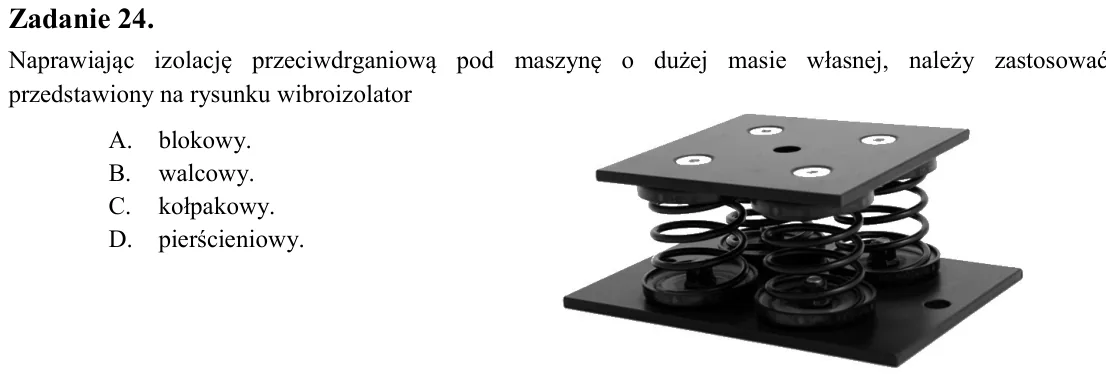

Zadanie 24. Naprawiając izolację przeciwdrganiową pod maszynę o dużej masie własnej, należy zastosować przedstawiony na rysunku wibroizolator A. blokowy. B. walcowy. C. kołpakowy. D. pierścieniowy.

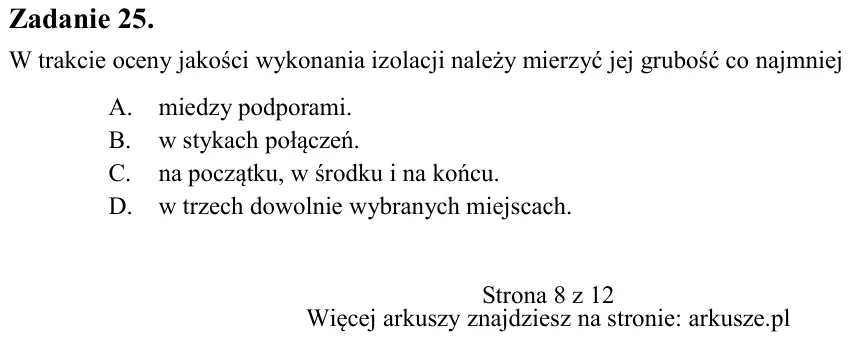

Zadanie 25. W trakcie oceny jakości wykonania izolacji należy mierzyć jej grubość co najmniej A. miedzy podporami. B. w stykach połączeń. C. na początku, w środku i na końcu. D. w trzech dowolnie wybranych miejscach. Typ

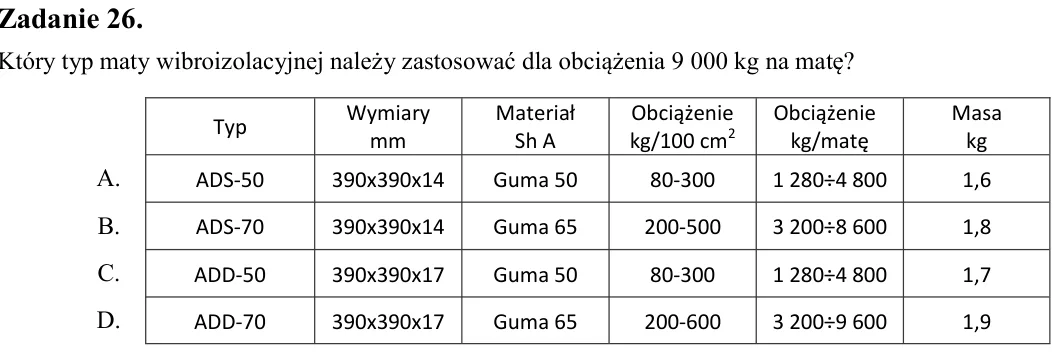

Zadanie 26. Który typ maty wibroizolacyjnej należy zastosować dla obciążenia 9 000 kg na matę?

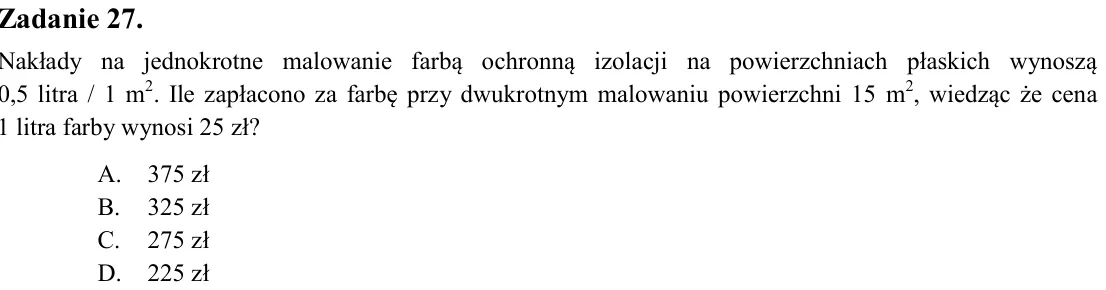

Zadanie 27. Nakłady na jednokrotne malowanie farbą ochronną izolacji na powierzchniach płaskich wynoszą 0,5 litra / 1 m2. Ile zapłacono za farbę przy dwukrotnym malowaniu powierzchni 15 m2, wiedząc że cena 1 litra farby

Zadanie 28. Do wykonania rowka wklęsłego należy zastosować A. zwijarkę. B. walcarkę. C. żłobiarkę. D. krawędziarkę.

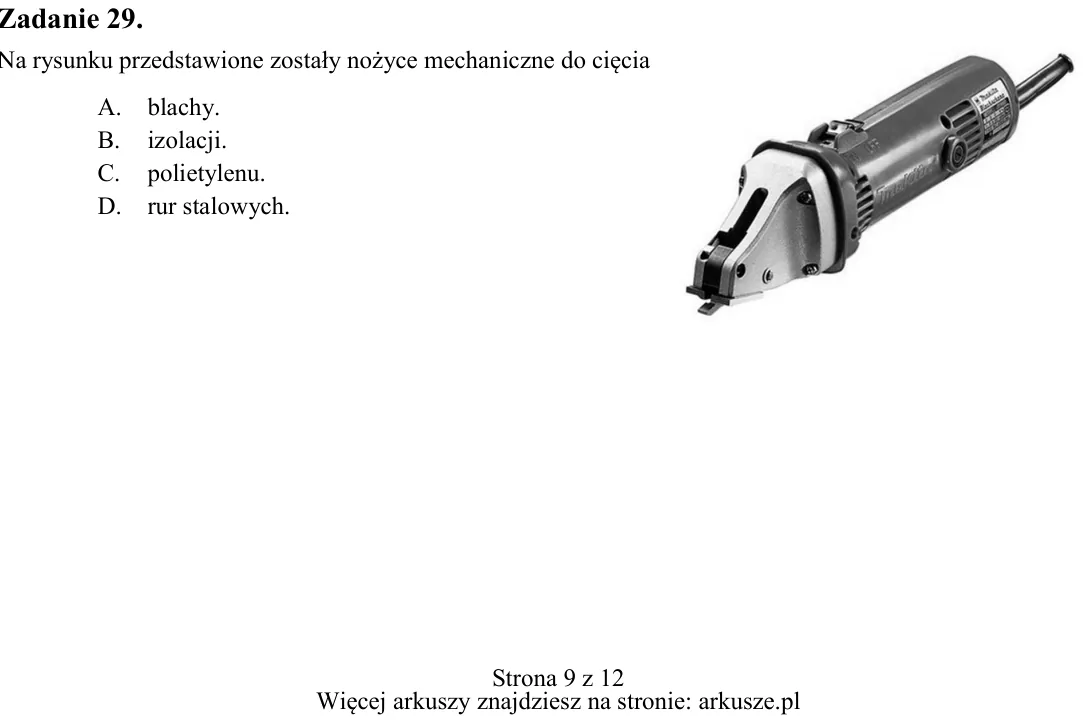

Zadanie 29. Na rysunku przedstawione zostały nożyce mechaniczne do cięcia A. blachy. B. izolacji. C. polietylenu. D. rur stalowych. Typ Wymiary mm Materiał Sh A Obciążenie kg/100 cm2 Obciążenie kg/matę Masa kg ADS-50 390

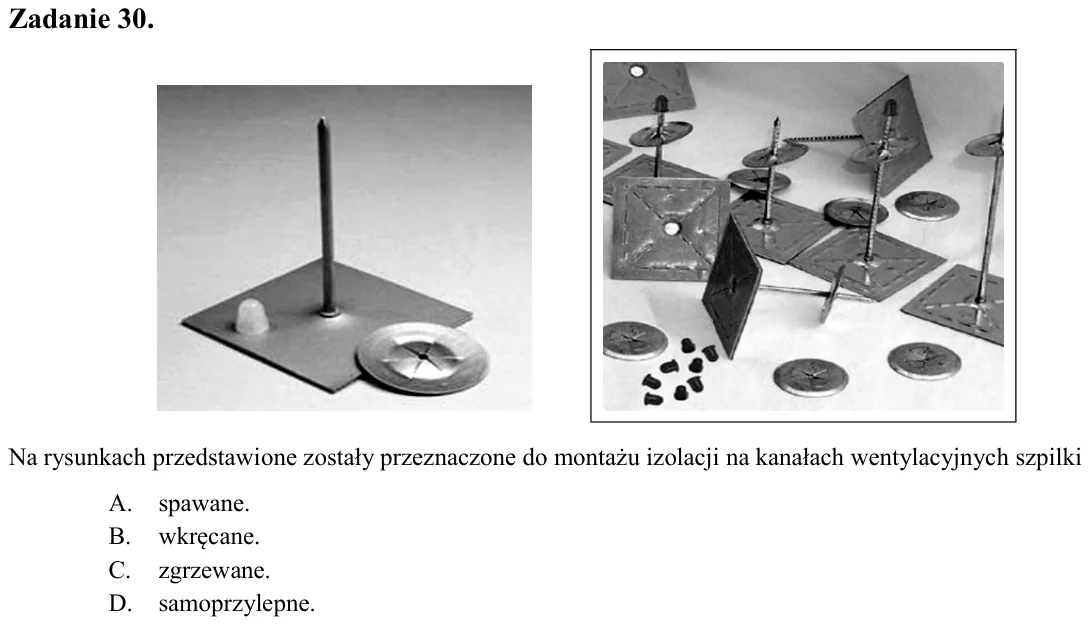

Zadanie 30. Na rysunkach przedstawione zostały przeznaczone do montażu izolacji na kanałach wentylacyjnych szpilki A. spawane. B. wkręcane. C. zgrzewane. D. samoprzylepne.

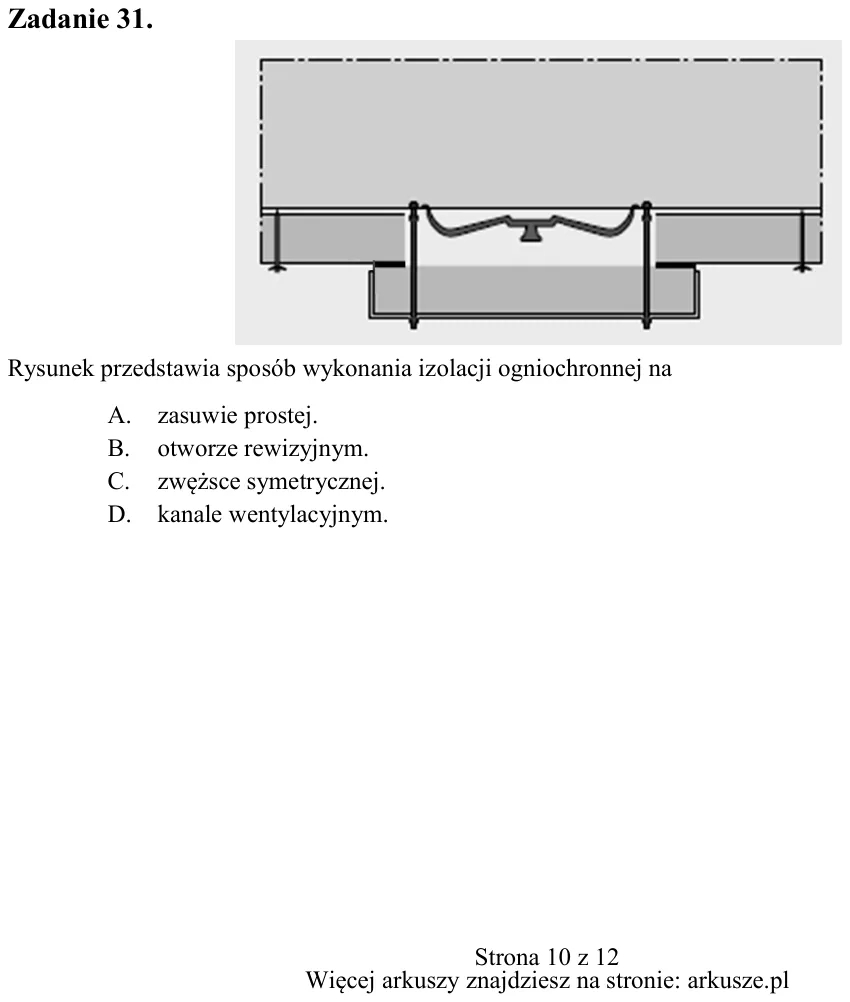

Zadanie 31. Rysunek przedstawia sposób wykonania izolacji ogniochronnej na A. zasuwie prostej. B. otworze rewizyjnym. C. zwężsce symetrycznej. D. kanale wentylacyjnym.

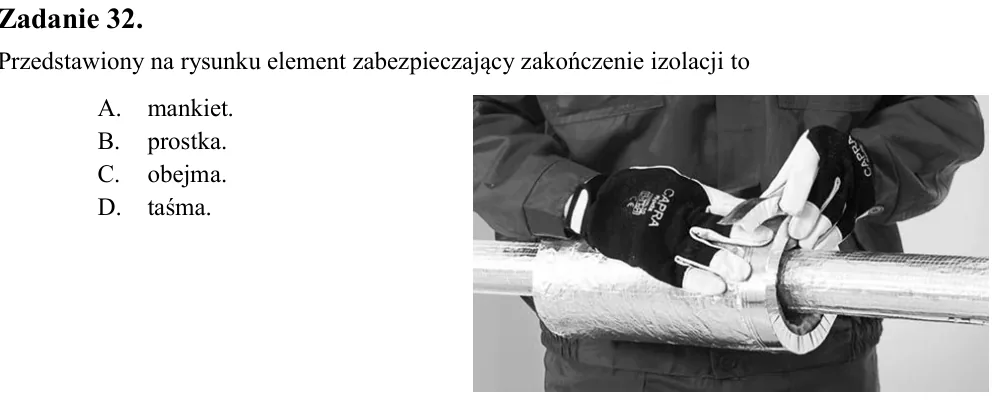

Zadanie 32. Przedstawiony na rysunku element zabezpieczający zakończenie izolacji to A. mankiet. B. prostka. C. obejma. D. taśma.

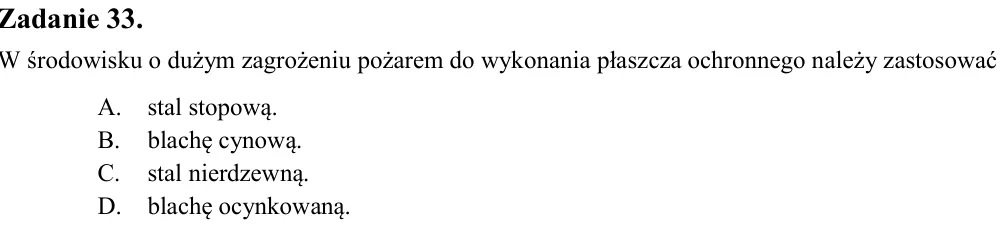

Zadanie 33. W środowisku o dużym zagrożeniu pożarem do wykonania płaszcza ochronnego należy zastosować A. stal stopową. B. blachę cynową. C. stal nierdzewną. D. blachę ocynkowaną.

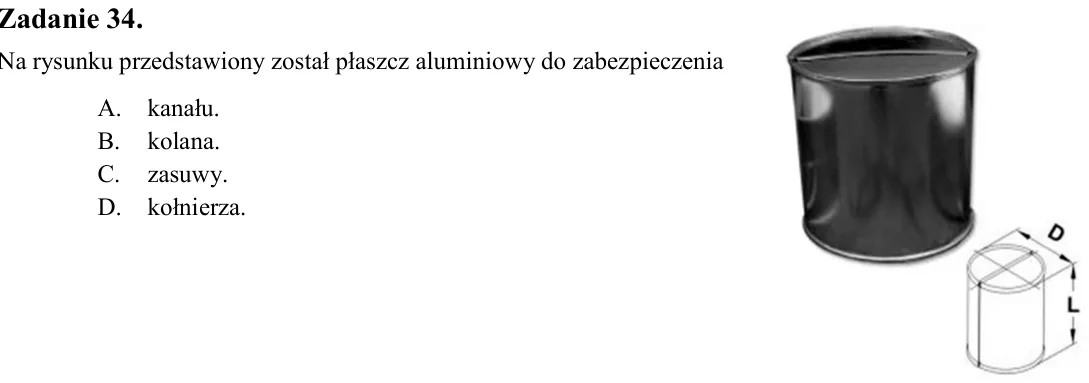

Zadanie 34. Na rysunku przedstawiony został płaszcz aluminiowy do zabezpieczenia A. kanału. B. kolana. C. zasuwy. D. kołnierza.

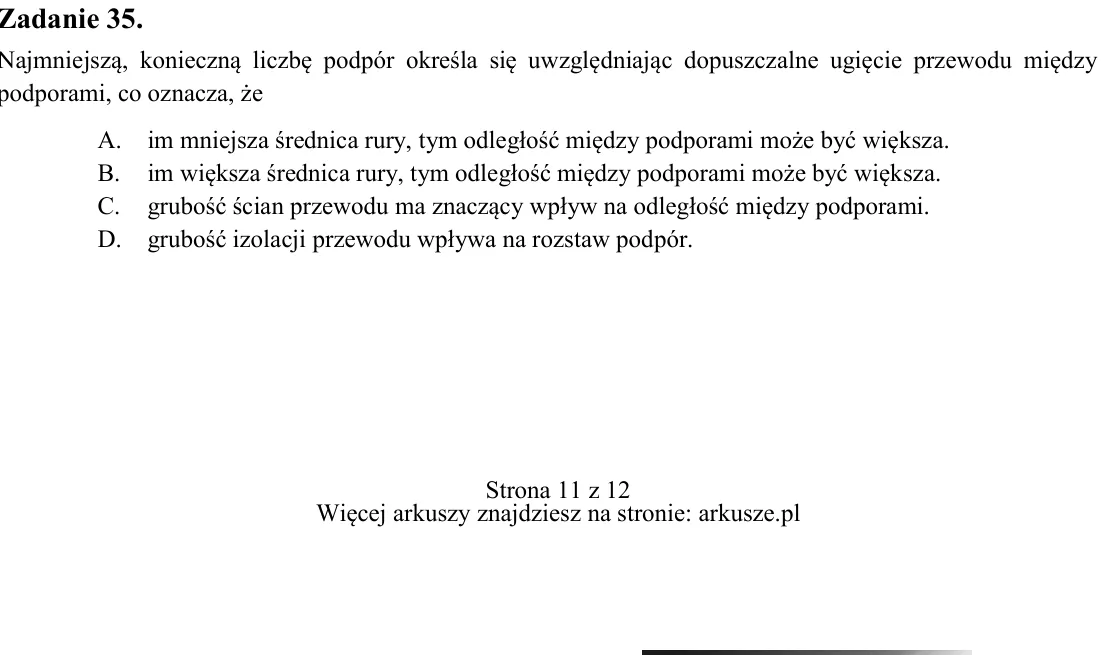

Zadanie 35. Najmniejszą, konieczną liczbę podpór określa się uwzględniając dopuszczalne ugięcie przewodu między podporami, co oznacza, że A. im mniejsza średnica rury, tym odległość między podporami może być większa. B.

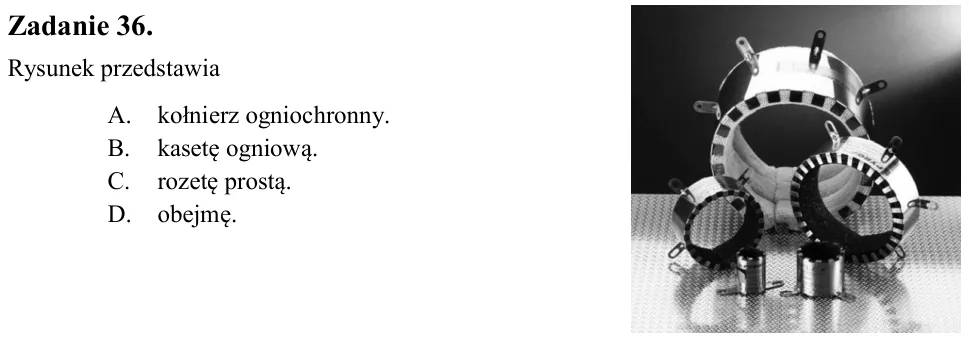

Zadanie 36. Rysunek przedstawia A. kołnierz ogniochronny. B. kasetę ogniową. C. rozetę prostą. D. obejmę.

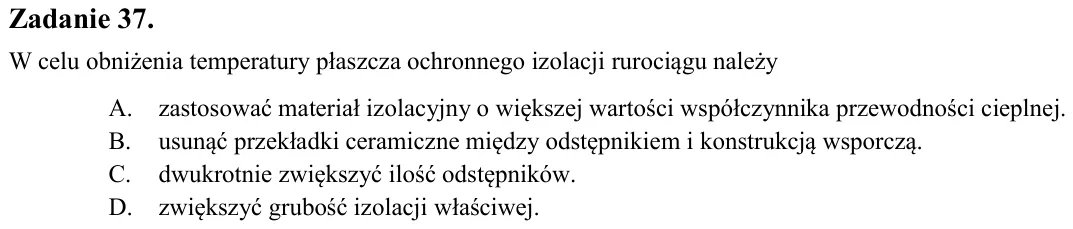

Zadanie 37. W celu obniżenia temperatury płaszcza ochronnego izolacji rurociągu należy A. zastosować materiał izolacyjny o większej wartości współczynnika przewodności cieplnej. B. usunąć przekładki ceramiczne między ods

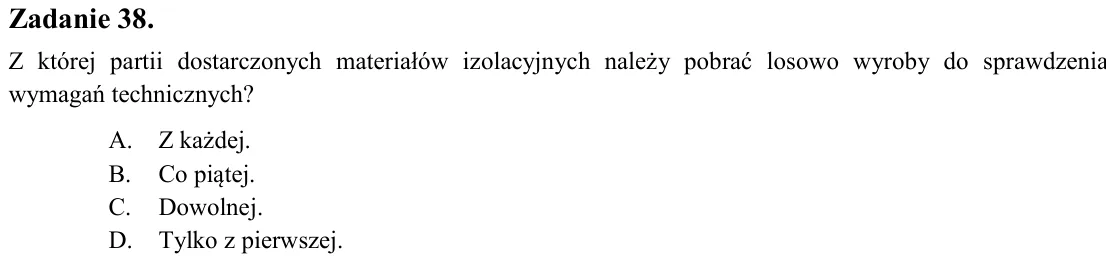

Zadanie 38. Z której partii dostarczonych materiałów izolacyjnych należy pobrać losowo wyroby do sprawdzenia wymagań technicznych? A. Z każdej. B. Co piątej. C. Dowolnej. D. Tylko z pierwszej.

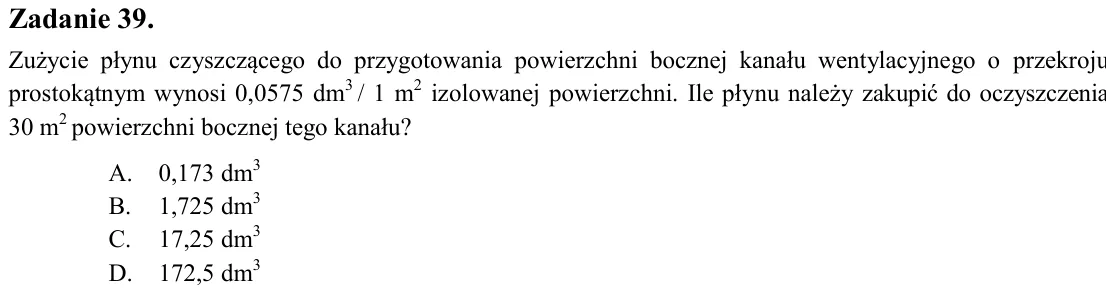

Zadanie 39. Zużycie płynu czyszczącego do przygotowania powierzchni bocznej kanału wentylacyjnego o przekroju prostokątnym wynosi 0,0575 dm3 / 1 m2 izolowanej powierzchni. Ile płynu należy zakupić do oczyszczenia 30 m2 p

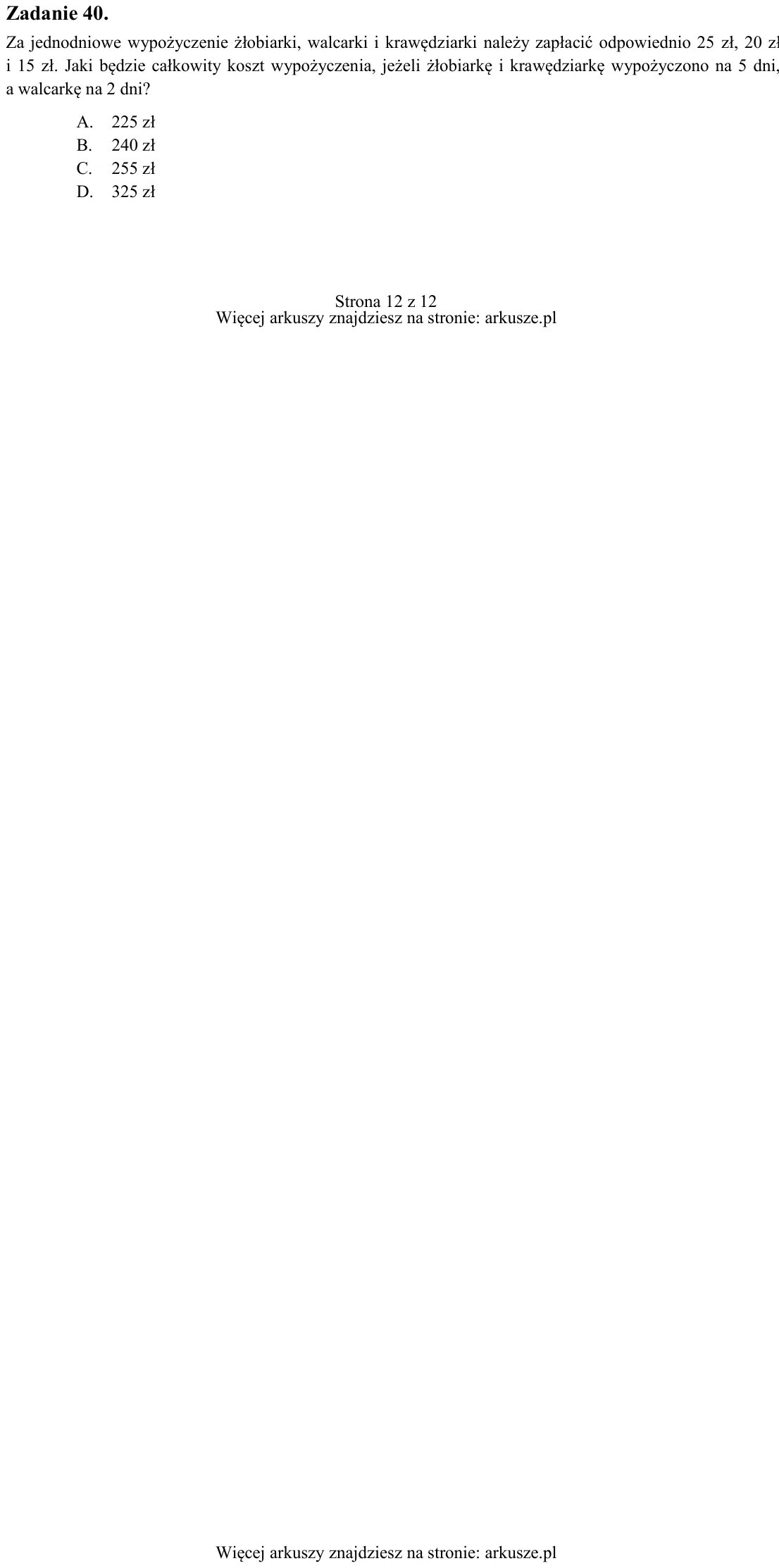

Zadanie 40. Za jednodniowe wypożyczenie żłobiarki, walcarki i krawędziarki należy zapłacić odpowiednio 25 zł, 20 zł i 15 zł. Jaki będzie całkowity koszt wypożyczenia, jeżeli żłobiarkę i krawędziarkę wypożyczono na 5 dni,
