B10 · Egzamin zawodowy · czerwiec 2018

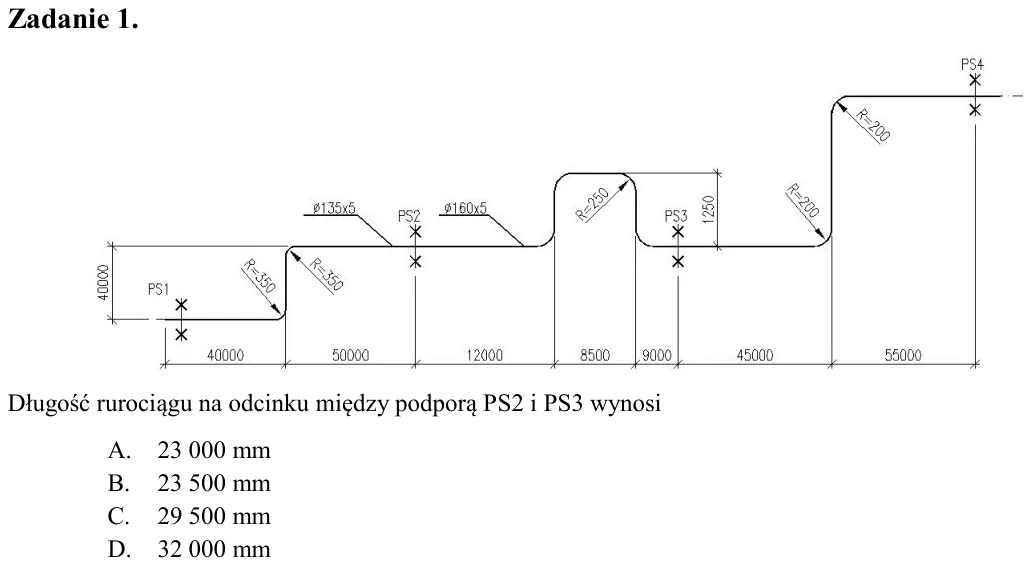

Zadanie 1. Długość rurociągu na odcinku między podporą PS2 i PS3 wynosi A. 23 000 mm B. 23 500 mm C. 29 500 mm D. 32 000 mm

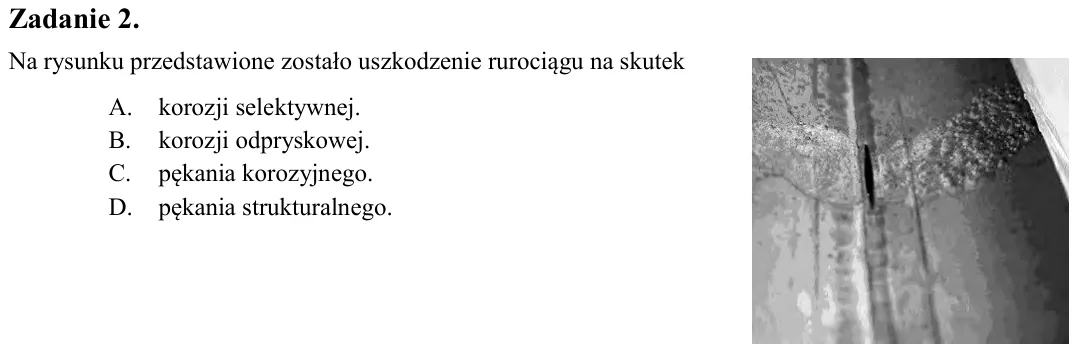

Zadanie 2. Na rysunku przedstawione zostało uszkodzenie rurociągu na skutek A. korozji selektywnej. B. korozji odpryskowej. C. pękania korozyjnego. D. pękania strukturalnego.

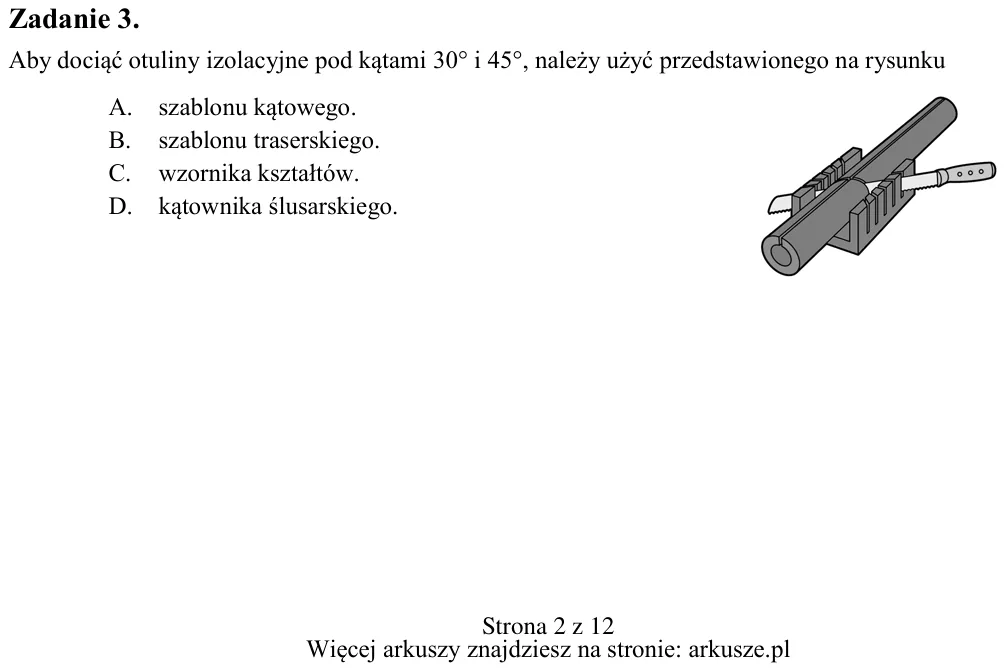

Zadanie 3. Aby dociąć otuliny izolacyjne pod kątami 30° i 45°, należy użyć przedstawionego na rysunku A. szablonu kątowego. B. szablonu traserskiego. C. wzornika kształtów. D. kątownika ślusarskiego.

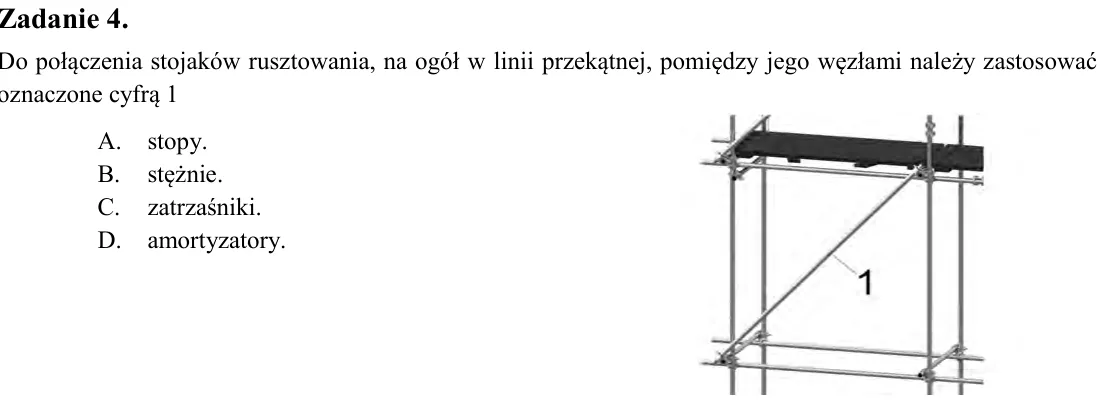

Zadanie 4. Do połączenia stojaków rusztowania, na ogół w linii przekątnej, pomiędzy jego węzłami należy zastosować oznaczone cyfrą 1 A. stopy. B. stężnie. C. zatrzaśniki. D. amortyzatory.

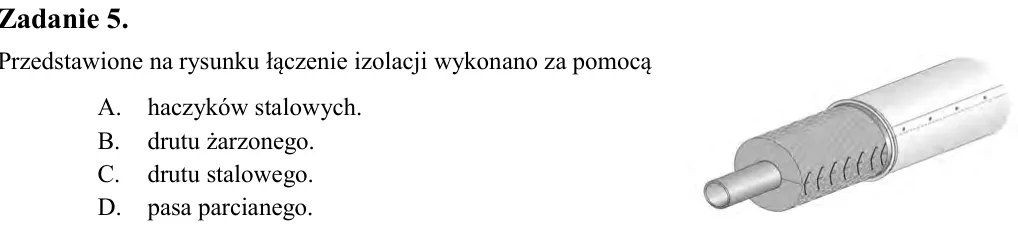

Zadanie 5. Przedstawione na rysunku łączenie izolacji wykonano za pomocą A. haczyków stalowych. B. drutu żarzonego. C. drutu stalowego. D. pasa parcianego.

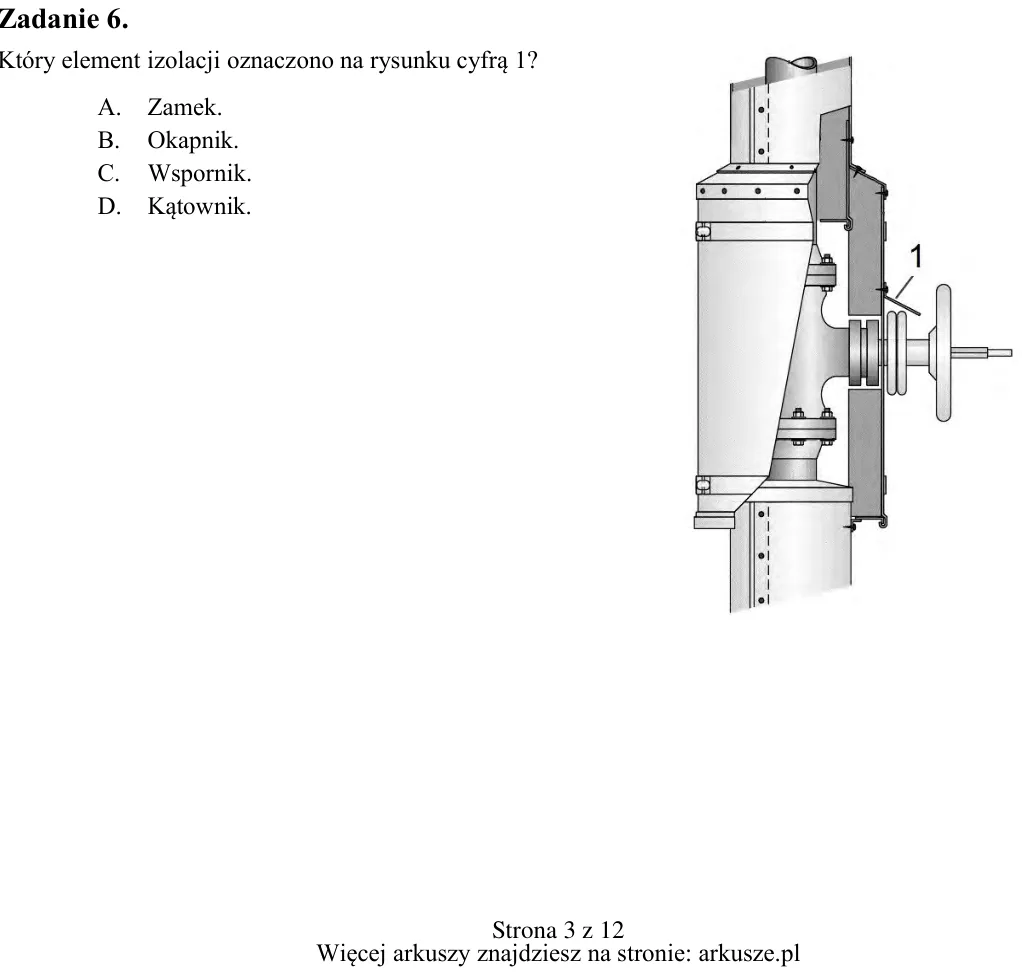

Zadanie 6. Który element izolacji oznaczono na rysunku cyfrą 1? A. Zamek. B. Okapnik. C. Wspornik. D. Kątownik.

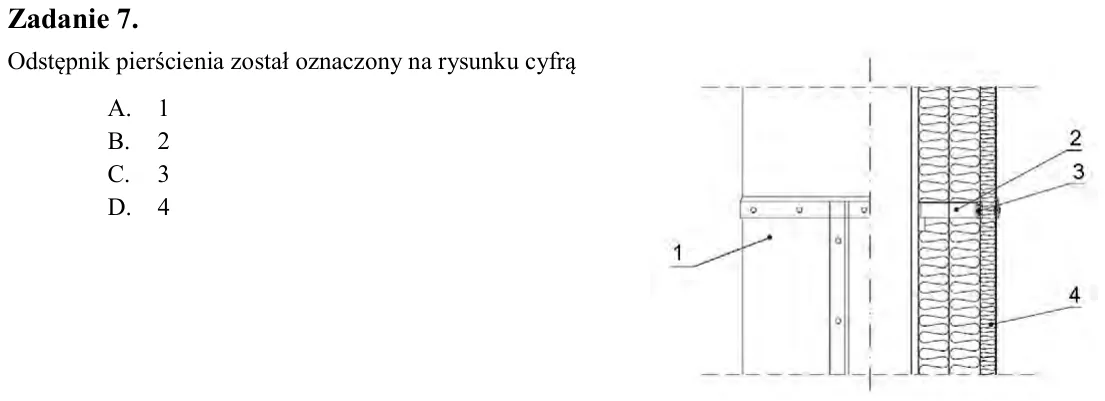

Zadanie 7. Odstępnik pierścienia został oznaczony na rysunku cyfrą A. 1 B. 2 C. 3 D. 4

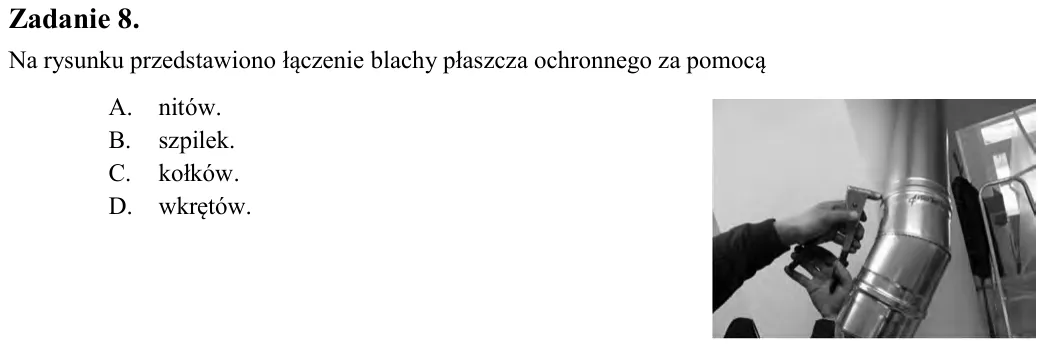

Zadanie 8. Na rysunku przedstawiono łączenie blachy płaszcza ochronnego za pomocą A. nitów. B. szpilek. C. kołków. D. wkrętów.

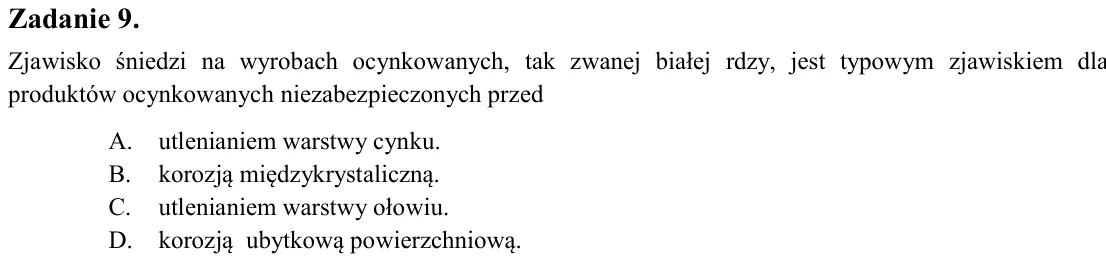

Zadanie 9. Zjawisko śniedzi na wyrobach ocynkowanych, tak zwanej białej rdzy, jest typowym zjawiskiem dla produktów ocynkowanych niezabezpieczonych przed A. utlenianiem warstwy cynku. B. korozją międzykrystaliczną. C. ut

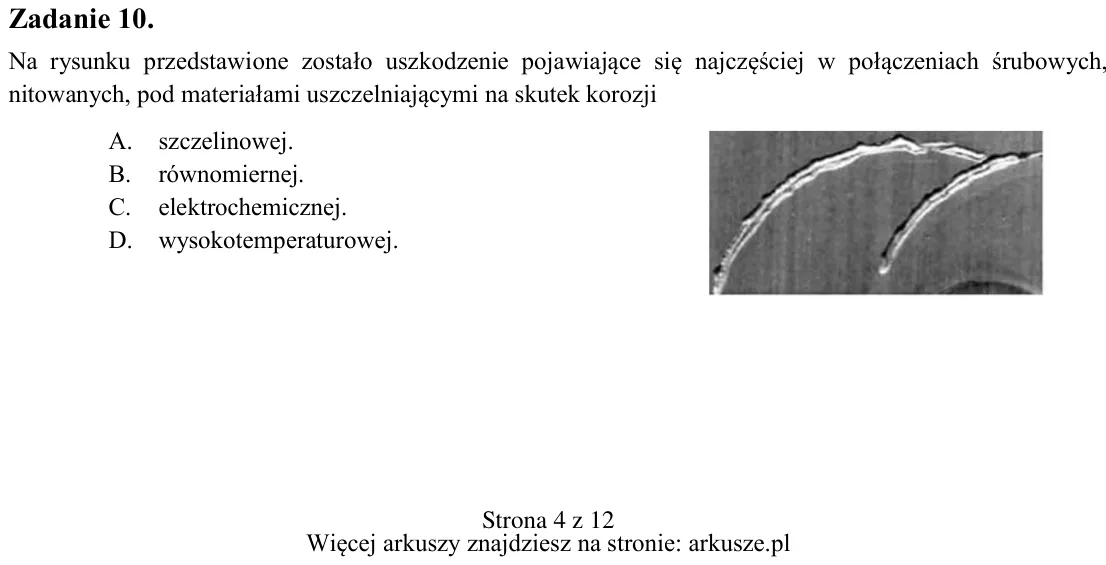

Zadanie 10. Na rysunku przedstawione zostało uszkodzenie pojawiające się najczęściej w połączeniach śrubowych, nitowanych, pod materiałami uszczelniającymi na skutek korozji A. szczelinowej. B. równomiernej. C. elektroch

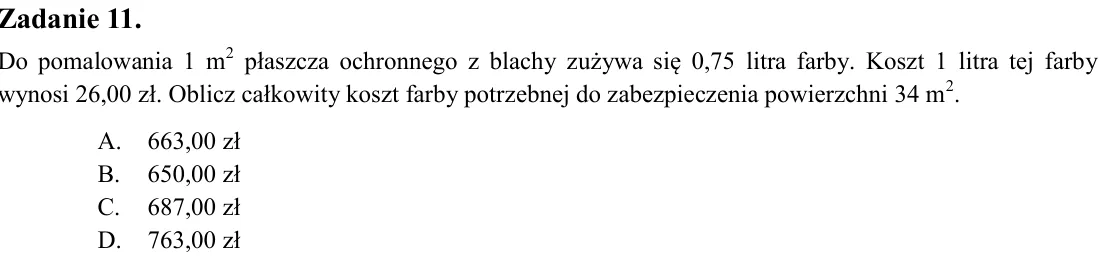

Zadanie 11. Do pomalowania 1 m2 płaszcza ochronnego z blachy zużywa się 0,75 litra farby. Koszt 1 litra tej farby wynosi 26,00 zł. Oblicz całkowity koszt farby potrzebnej do zabezpieczenia powierzchni 34 m2. A. 663,00 zł

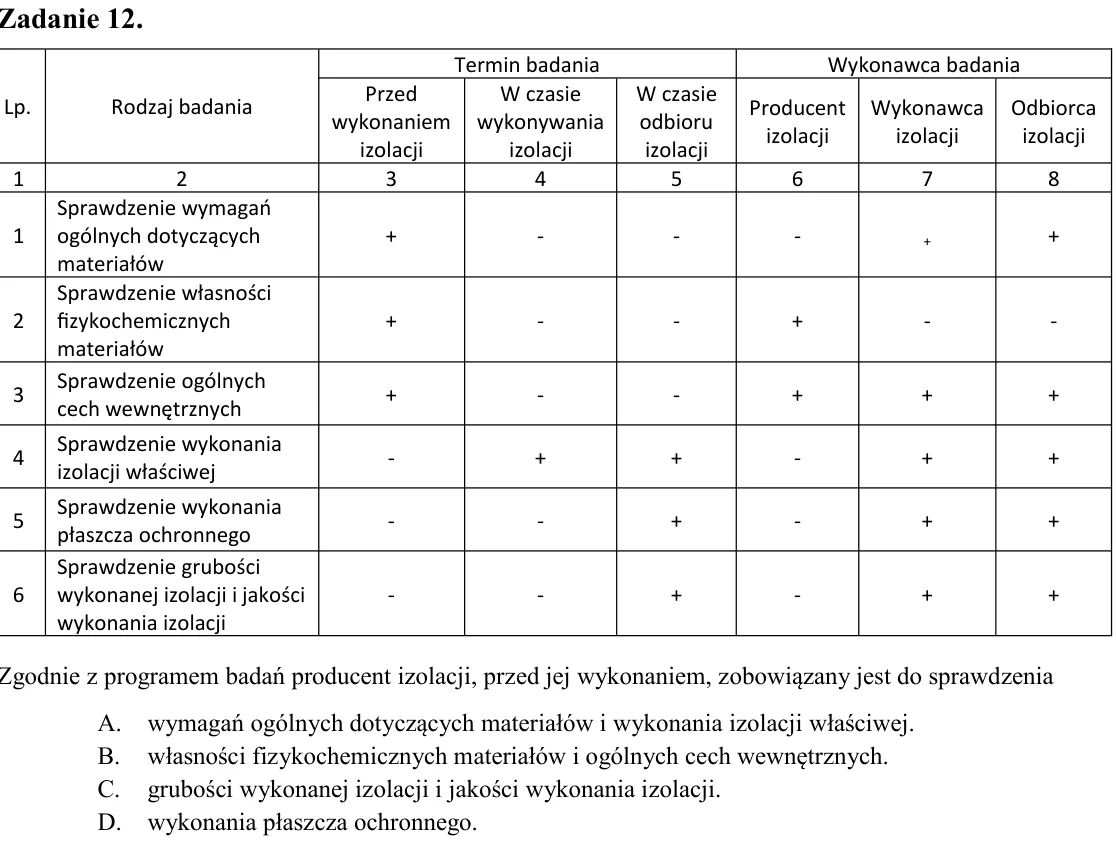

Zadanie 12. Zgodnie z programem badań producent izolacji, przed jej wykonaniem, zobowiązany jest do sprawdzenia A. wymagań ogólnych dotyczących materiałów i wykonania izolacji właściwej. B. własności fizykochemicznych ma

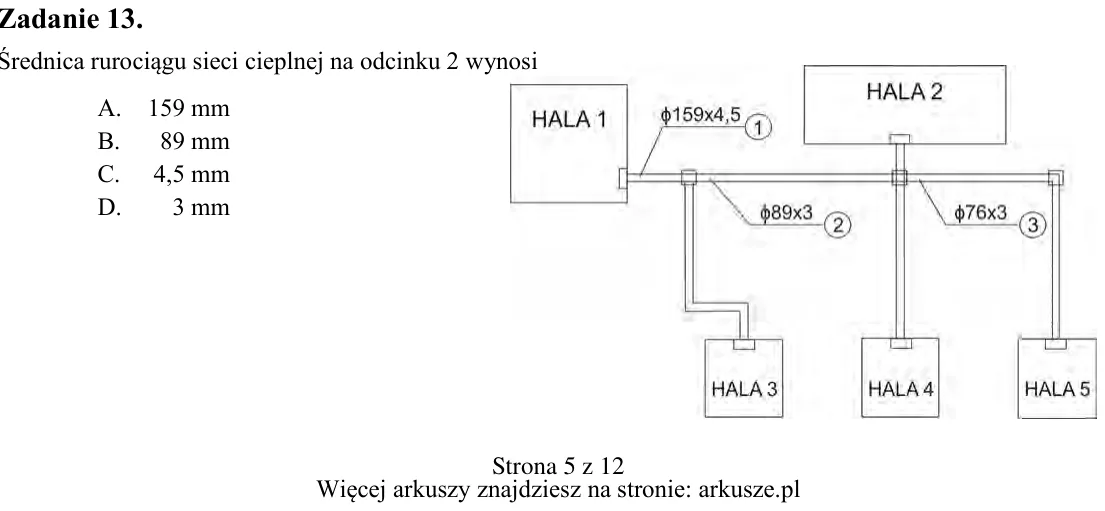

Zadanie 13. Średnica rurociągu sieci cieplnej na odcinku 2 wynosi A. 159 mm B. 89 mm C. 4,5 mm D. 3 mm Lp. Rodzaj badania Termin badania Wykonawca badania Przed wykonaniem izolacji W czasie wykonywania izolacji W czasie

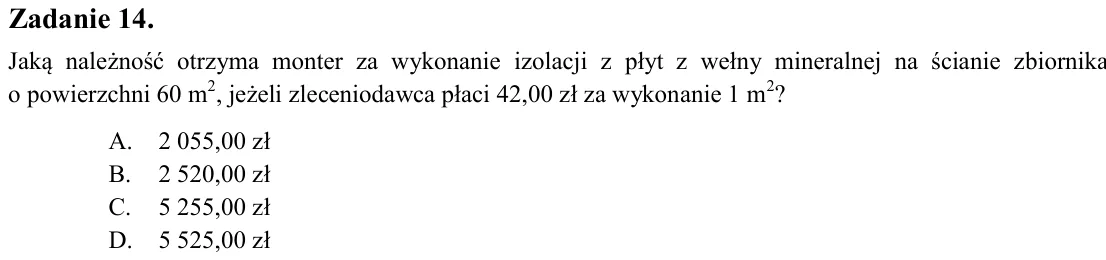

Zadanie 14. Jaką należność otrzyma monter za wykonanie izolacji z płyt z wełny mineralnej na ścianie zbiornika o powierzchni 60 m2, jeżeli zleceniodawca płaci 42,00 zł za wykonanie 1 m2? A. 2 055,00 zł B. 2 520,00 zł C.

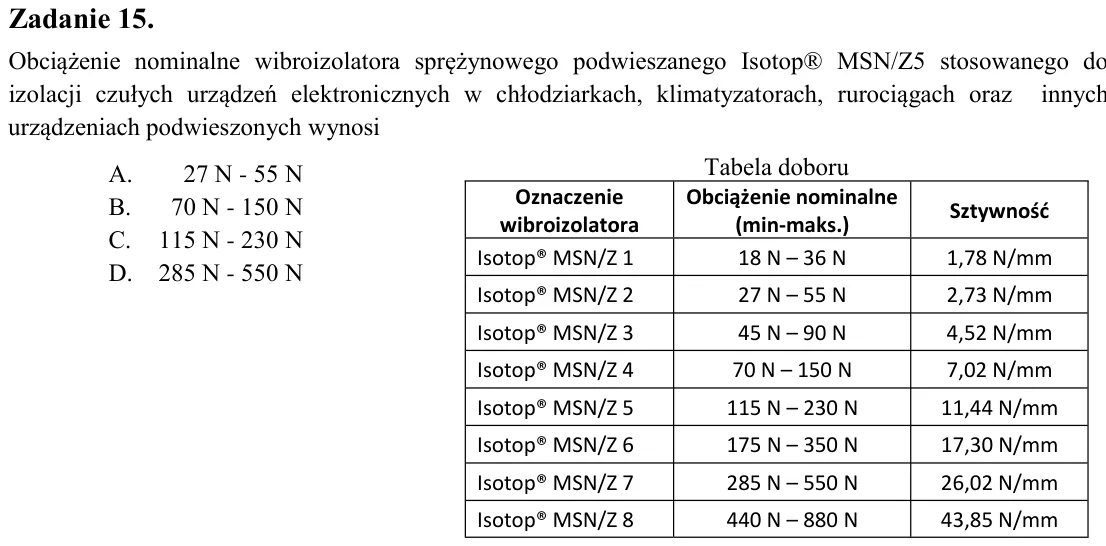

Zadanie 15. Obciążenie nominalne wibroizolatora sprężynowego podwieszanego Isotop® MSN/Z5 stosowanego do izolacji czułych urządzeń elektronicznych w chłodziarkach, klimatyzatorach, rurociągach oraz innych urządzeniach po

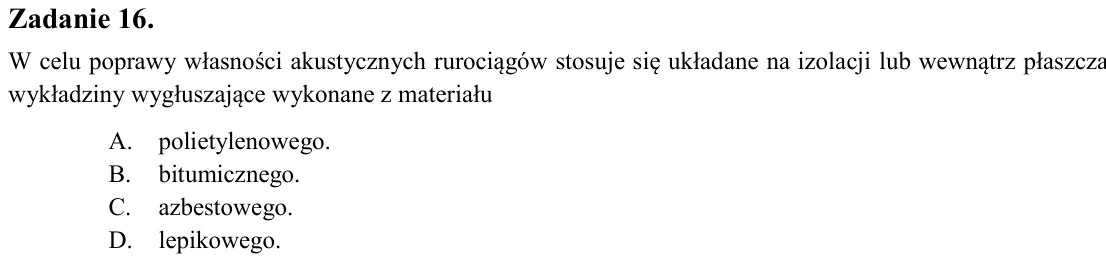

Zadanie 16. W celu poprawy własności akustycznych rurociągów stosuje się układane na izolacji lub wewnątrz płaszcza wykładziny wygłuszające wykonane z materiału A. polietylenowego. B. bitumicznego. C. azbestowego. D. lep

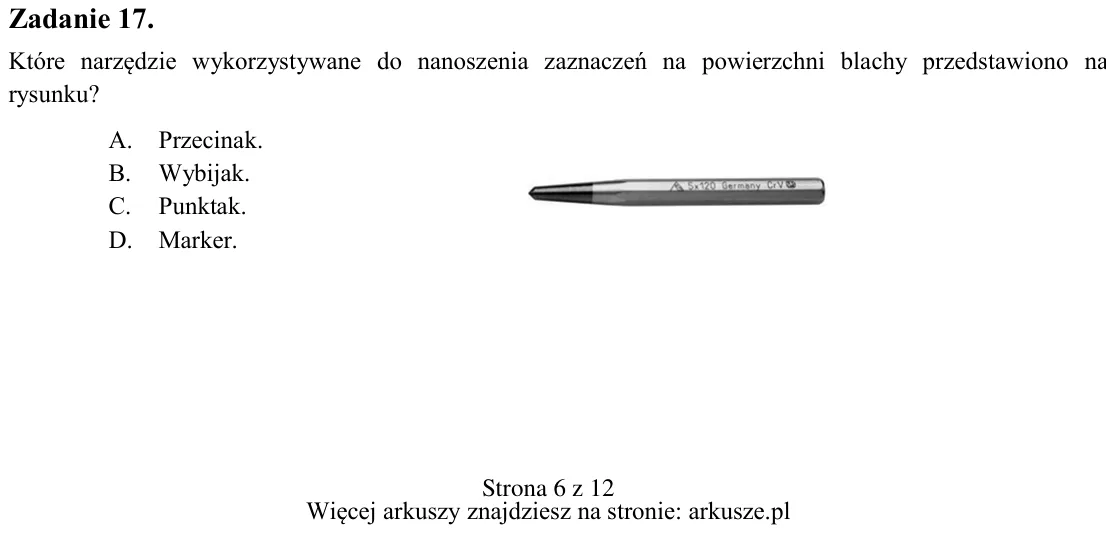

Zadanie 17. Które narzędzie wykorzystywane do nanoszenia zaznaczeń na powierzchni blachy przedstawiono na rysunku? A. Przecinak. B. Wybijak. C. Punktak. D. Marker. Tabela doboru Oznaczenie wibroizolatora Obciążenie nomin

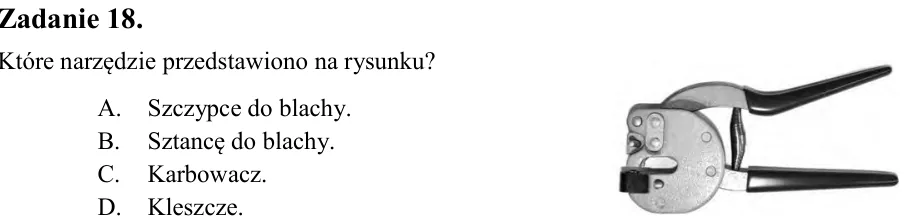

Zadanie 18. Które narzędzie przedstawiono na rysunku? A. Szczypce do blachy. B. Sztancę do blachy. C. Karbowacz. D. Kleszcze.

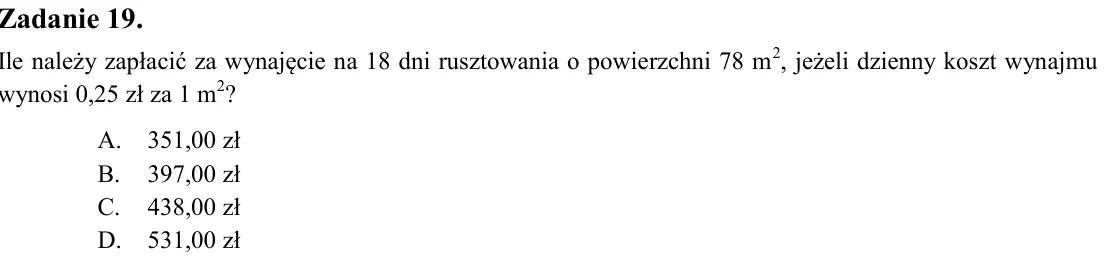

Zadanie 19. Ile należy zapłacić za wynajęcie na 18 dni rusztowania o powierzchni 78 m2, jeżeli dzienny koszt wynajmu wynosi 0,25 zł za 1 m2? A. 351,00 zł B. 397,00 zł C. 438,00 zł D. 531,00 zł

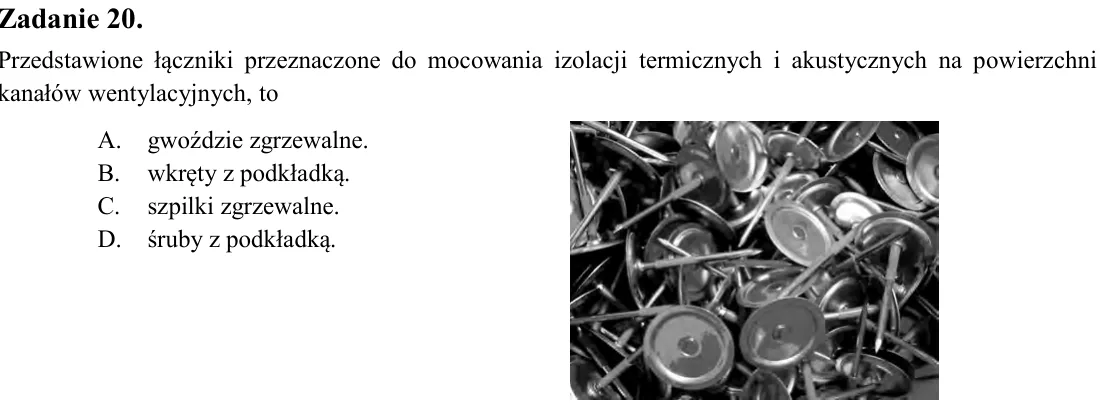

Zadanie 20. Przedstawione łączniki przeznaczone do mocowania izolacji termicznych i akustycznych na powierzchni kanałów wentylacyjnych, to A. gwoździe zgrzewalne. B. wkręty z podkładką. C. szpilki zgrzewalne. D. śruby z

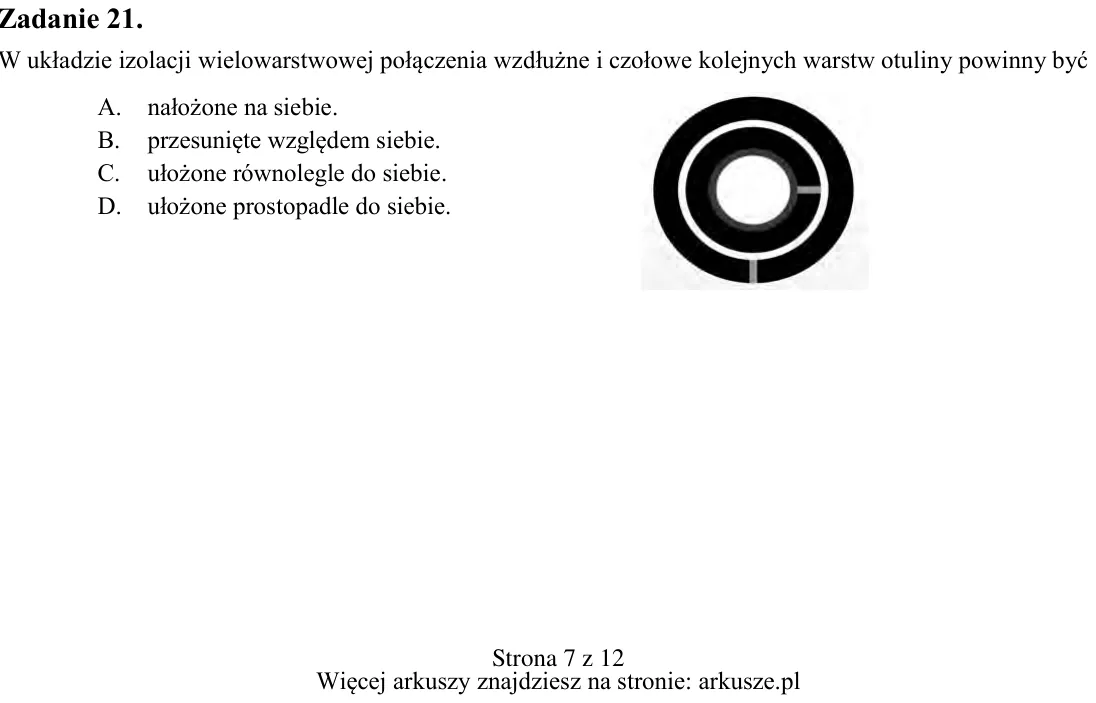

Zadanie 21. W układzie izolacji wielowarstwowej połączenia wzdłużne i czołowe kolejnych warstw otuliny powinny być A. nałożone na siebie. B. przesunięte względem siebie. C. ułożone równolegle do siebie. D. ułożone prosto

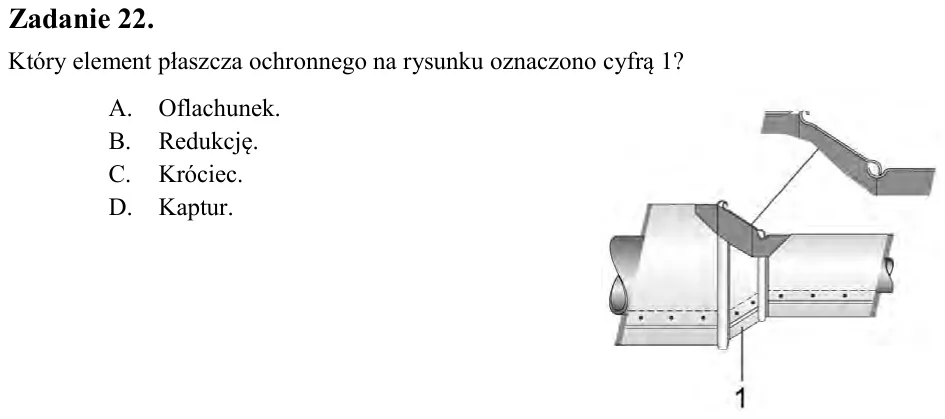

Zadanie 22. Który element płaszcza ochronnego na rysunku oznaczono cyfrą 1? A. Oflachunek. B. Redukcję. C. Króciec. D. Kaptur.

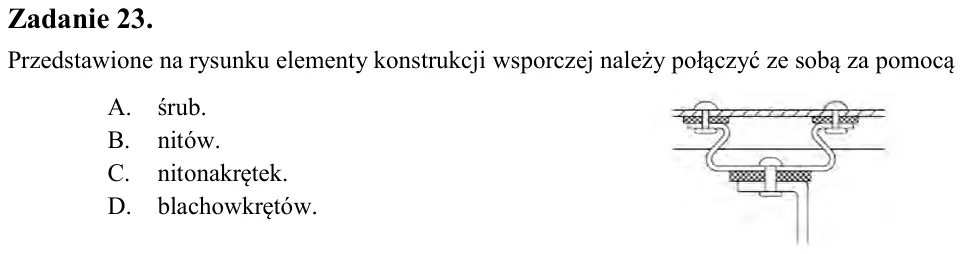

Zadanie 23. Przedstawione na rysunku elementy konstrukcji wsporczej należy połączyć ze sobą za pomocą A. śrub. B. nitów. C. nitonakrętek. D. blachowkrętów.

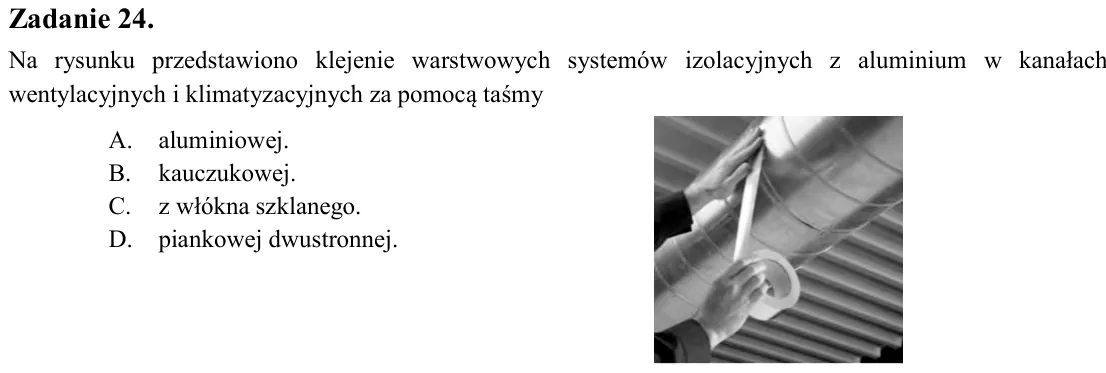

Zadanie 24. Na rysunku przedstawiono klejenie warstwowych systemów izolacyjnych z aluminium w kanałach wentylacyjnych i klimatyzacyjnych za pomocą taśmy A. aluminiowej. B. kauczukowej. C. z włókna szklanego. D. piankowej

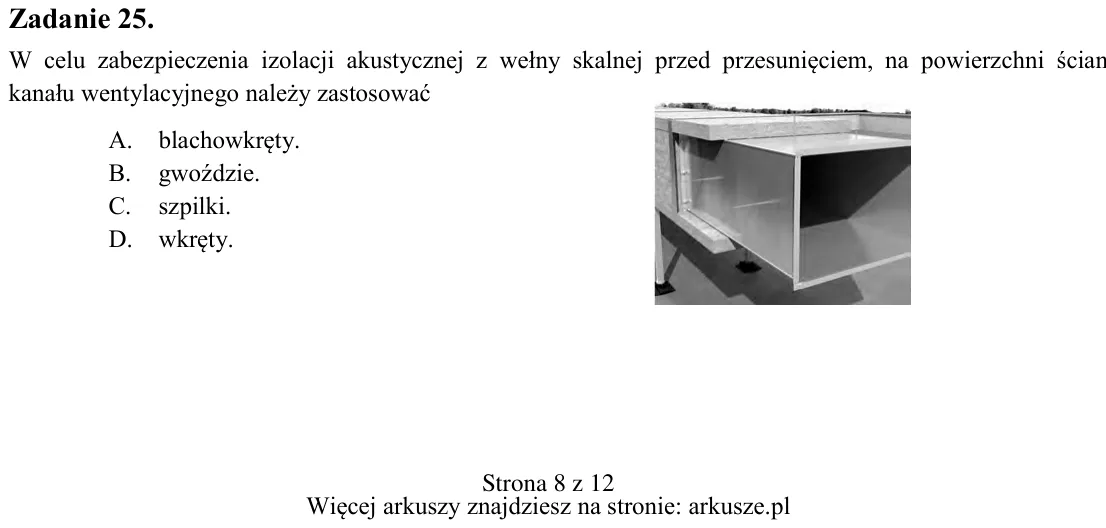

Zadanie 25. W celu zabezpieczenia izolacji akustycznej z wełny skalnej przed przesunięciem, na powierzchni ścian kanału wentylacyjnego należy zastosować A. blachowkręty. B. gwoździe. C. szpilki. D. wkręty.

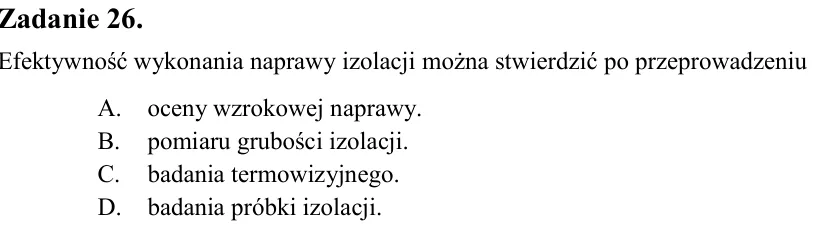

Zadanie 26. Efektywność wykonania naprawy izolacji można stwierdzić po przeprowadzeniu A. oceny wzrokowej naprawy. B. pomiaru grubości izolacji. C. badania termowizyjnego. D. badania próbki izolacji.

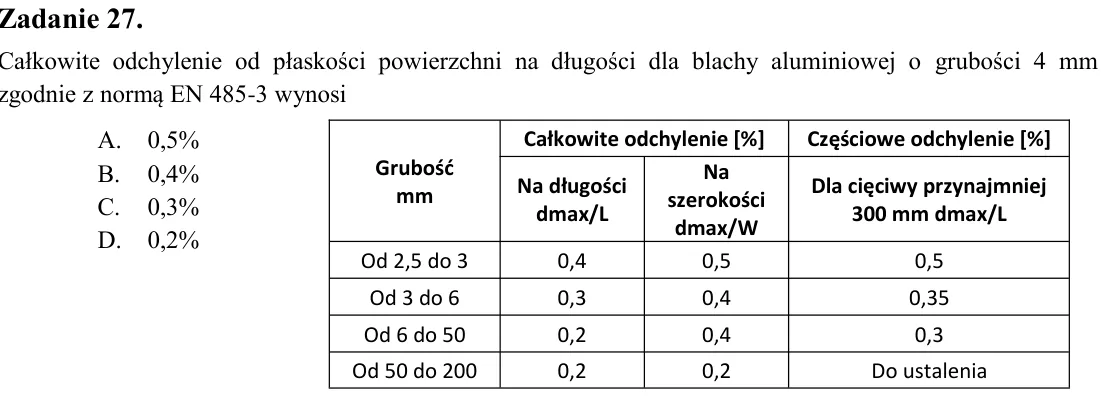

Zadanie 27. Całkowite odchylenie od płaskości powierzchni na długości dla blachy aluminiowej o grubości 4 mm zgodnie z normą EN 485-3 wynosi A. 0,5% B. 0,4% C. 0,3% D. 0,2%

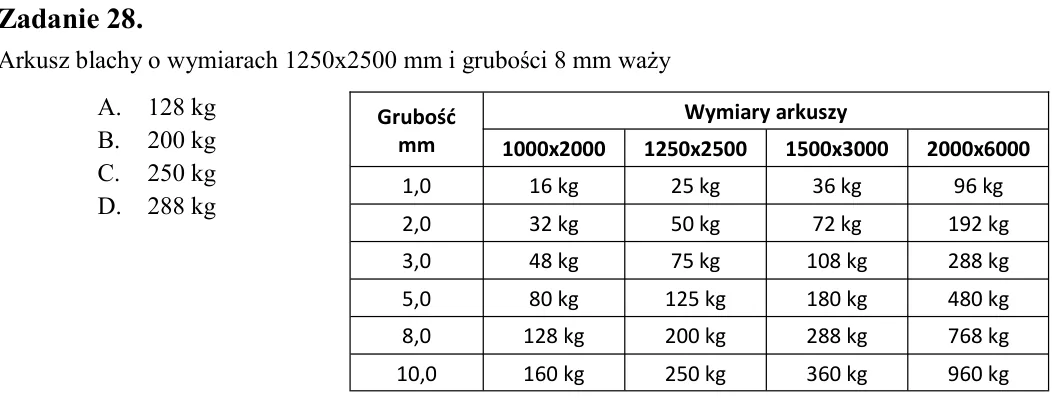

Zadanie 28. Arkusz blachy o wymiarach 1250x2500 mm i grubości 8 mm waży A. 128 kg B. 200 kg C. 250 kg D. 288 kg

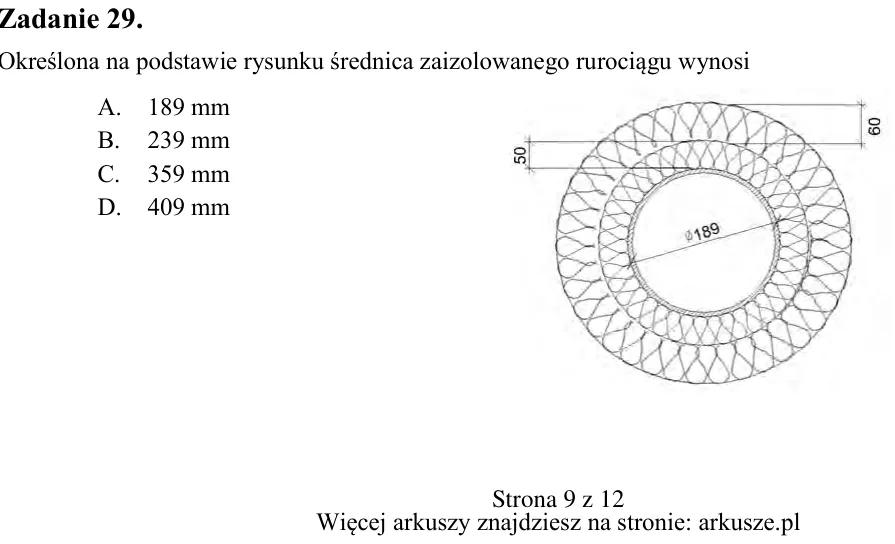

Zadanie 29. Określona na podstawie rysunku średnica zaizolowanego rurociągu wynosi A. 189 mm B. 239 mm C. 359 mm D. 409 mm Grubość mm Całkowite odchylenie [%] Częściowe odchylenie [%] Na długości dmax/L Na szerokości dma

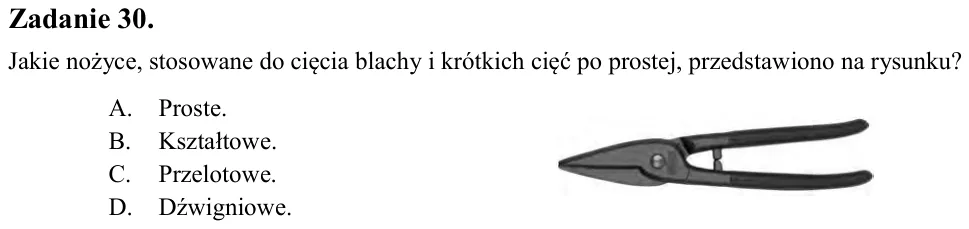

Zadanie 30. Jakie nożyce, stosowane do cięcia blachy i krótkich cięć po prostej, przedstawiono na rysunku? A. Proste. B. Kształtowe. C. Przelotowe. D. Dźwigniowe.

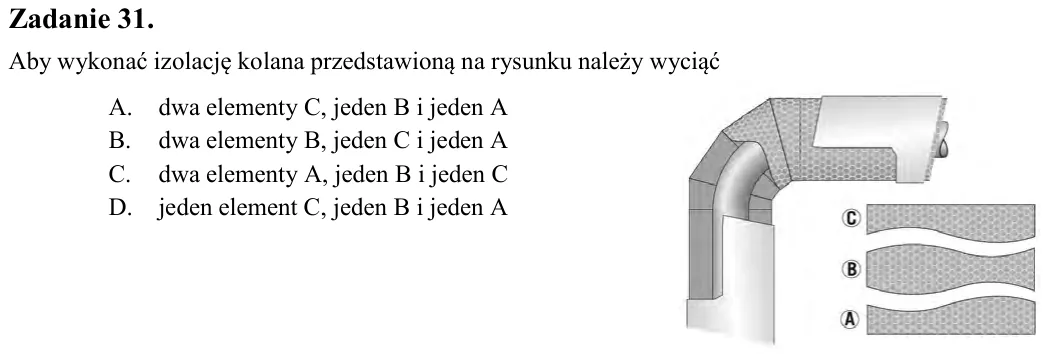

Zadanie 31. Aby wykonać izolację kolana przedstawioną na rysunku należy wyciąć A. dwa elementy C, jeden B i jeden A B. dwa elementy B, jeden C i jeden A C. dwa elementy A, jeden B i jeden C D. jeden element C, jeden B i

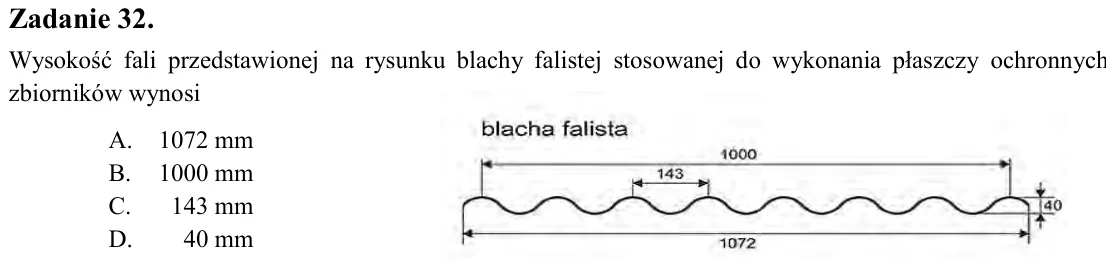

Zadanie 32. Wysokość fali przedstawionej na rysunku blachy falistej stosowanej do wykonania płaszczy ochronnych zbiorników wynosi A. 1072 mm B. 1000 mm C. 143 mm D. 40 mm

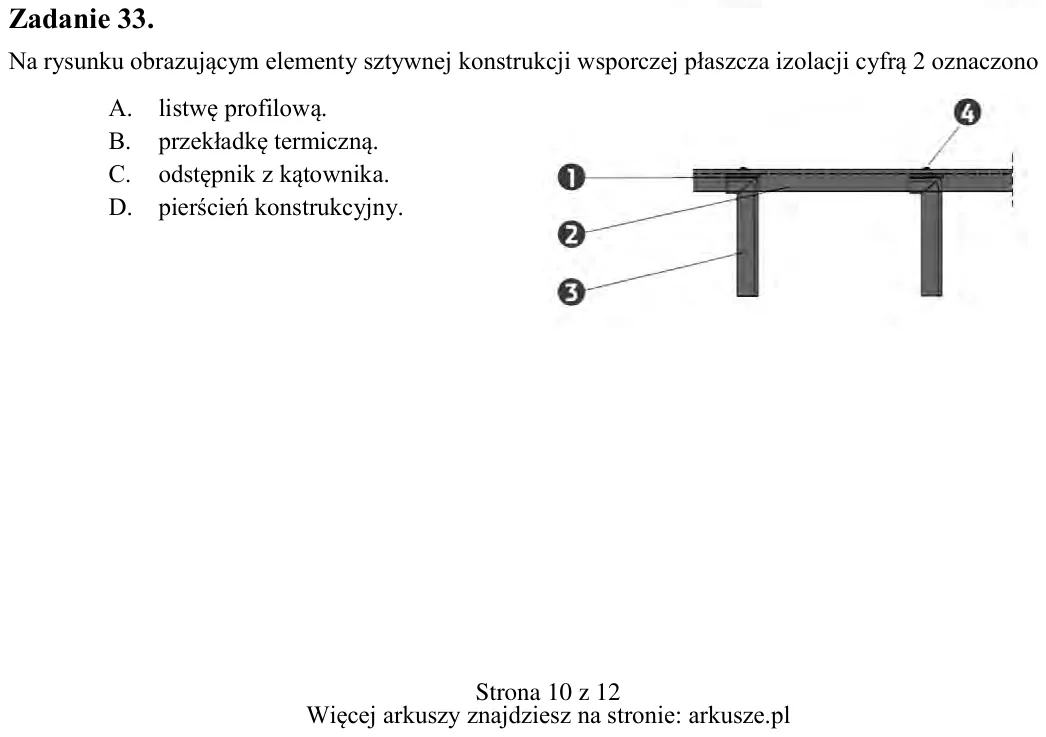

Zadanie 33. Na rysunku obrazującym elementy sztywnej konstrukcji wsporczej płaszcza izolacji cyfrą 2 oznaczono A. listwę profilową. B. przekładkę termiczną. C. odstępnik z kątownika. D. pierścień konstrukcyjny.

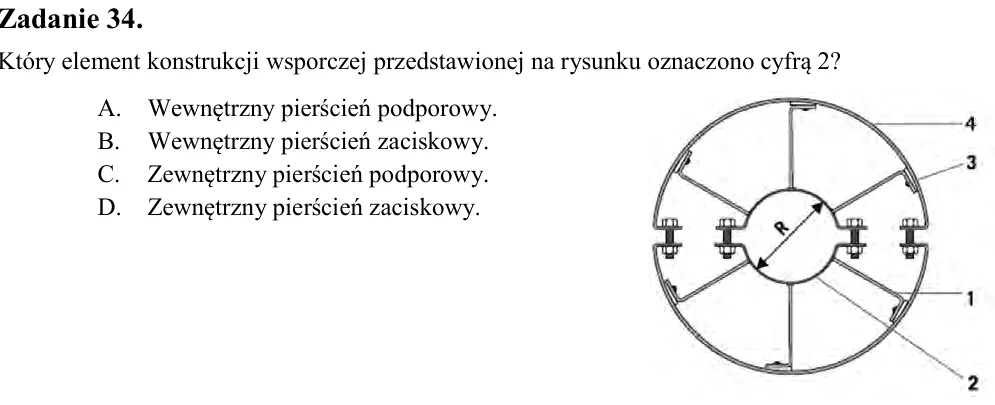

Zadanie 34. Który element konstrukcji wsporczej przedstawionej na rysunku oznaczono cyfrą 2? A. Wewnętrzny pierścień podporowy. B. Wewnętrzny pierścień zaciskowy. C. Zewnętrzny pierścień podporowy. D. Zewnętrzny pierście

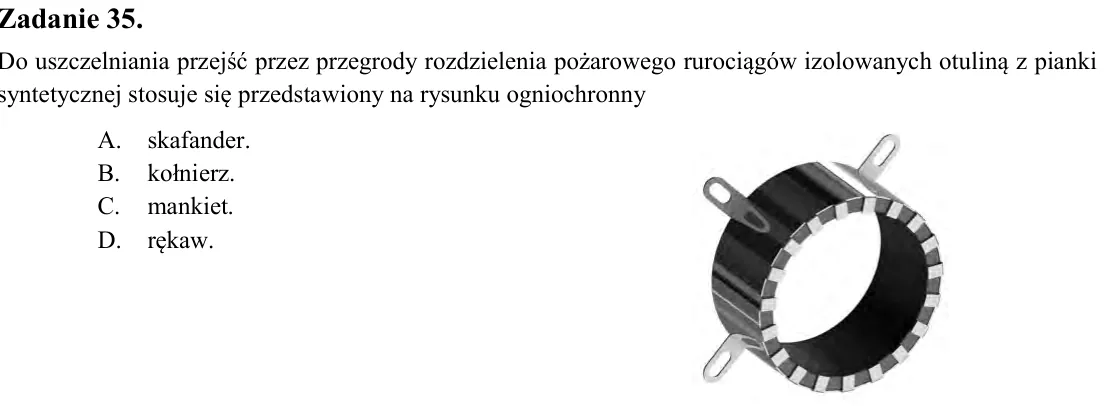

Zadanie 35. Do uszczelniania przejść przez przegrody rozdzielenia pożarowego rurociągów izolowanych otuliną z pianki syntetycznej stosuje się przedstawiony na rysunku ogniochronny A. skafander. B. kołnierz. C. mankiet. D

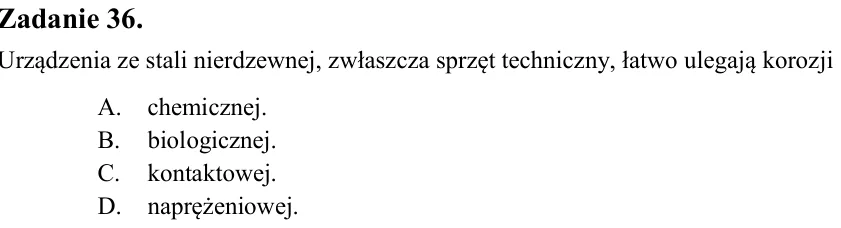

Zadanie 36. Urządzenia ze stali nierdzewnej, zwłaszcza sprzęt techniczny, łatwo ulegają korozji A. chemicznej. B. biologicznej. C. kontaktowej. D. naprężeniowej.

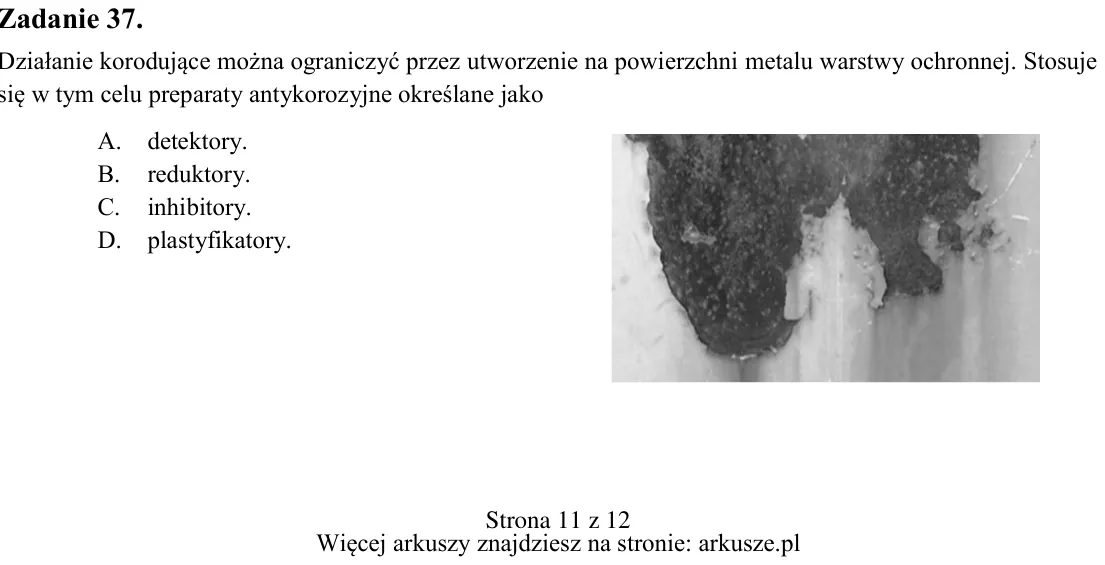

Zadanie 37. Działanie korodujące można ograniczyć przez utworzenie na powierzchni metalu warstwy ochronnej. Stosuje się w tym celu preparaty antykorozyjne określane jako A. detektory. B. reduktory. C. inhibitory. D. plas

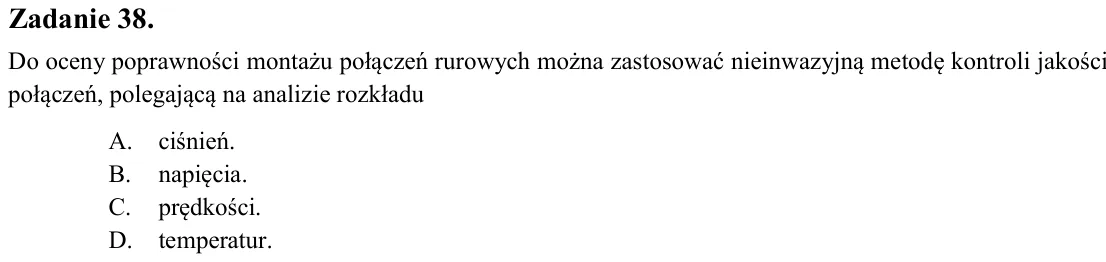

Zadanie 38. Do oceny poprawności montażu połączeń rurowych można zastosować nieinwazyjną metodę kontroli jakości połączeń, polegającą na analizie rozkładu A. ciśnień. B. napięcia. C. prędkości. D. temperatur.

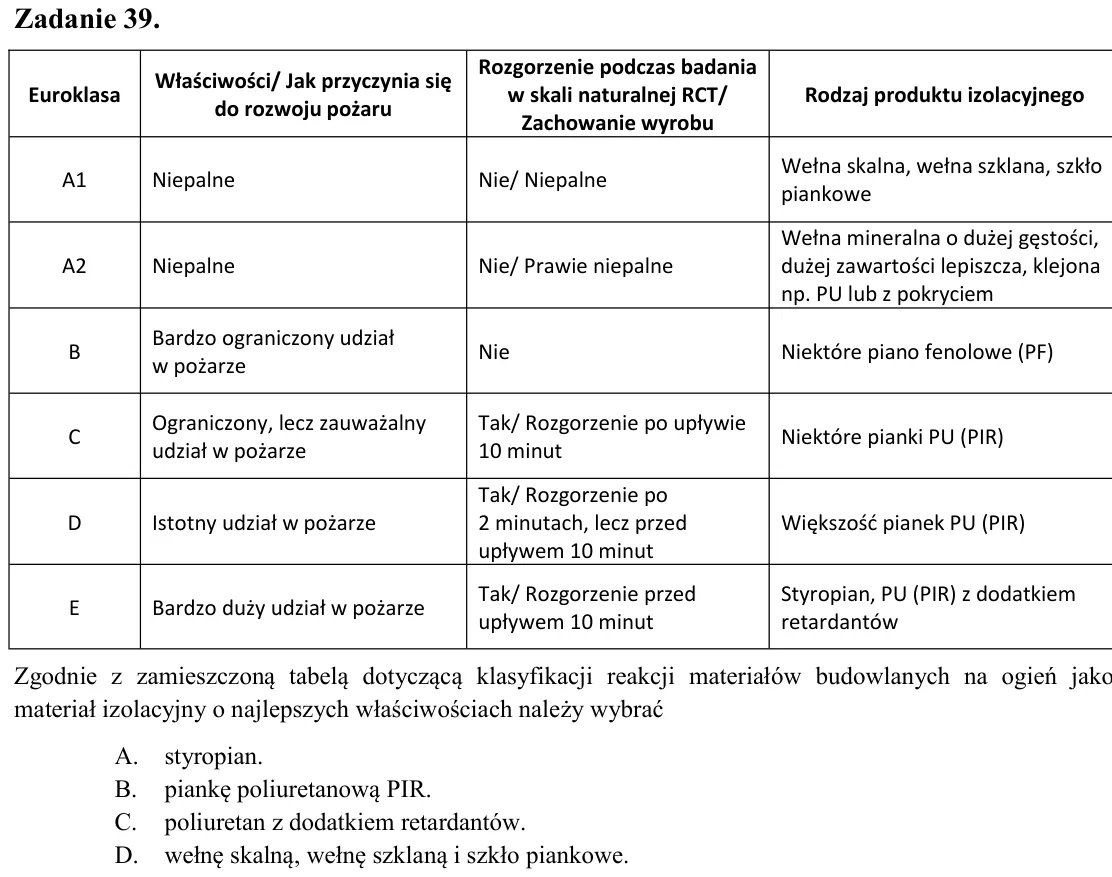

Zadanie 39. Zgodnie z zamieszczoną tabelą dotyczącą klasyfikacji reakcji materiałów budowlanych na ogień jako materiał izolacyjny o najlepszych właściwościach należy wybrać A. styropian. B. piankę poliuretanową PIR. C. p

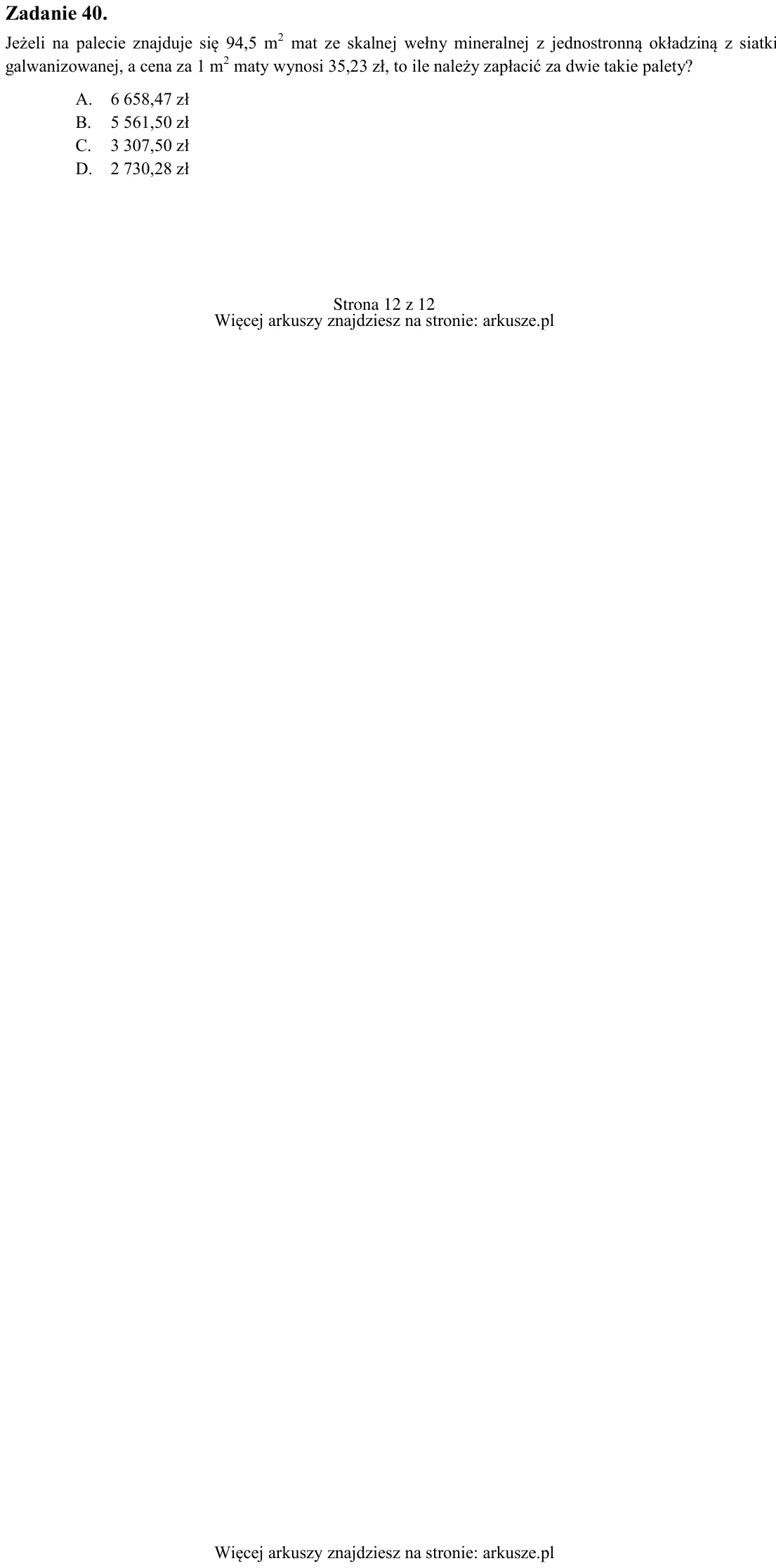

Zadanie 40. Jeżeli na palecie znajduje się 94,5 m2 mat ze skalnej wełny mineralnej z jednostronną okładziną z siatki galwanizowanej, a cena za 1 m2 maty wynosi 35,23 zł, to ile należy zapłacić za dwie takie palety? A. 6
