B16 · Egzamin zawodowy · styczeń 2019

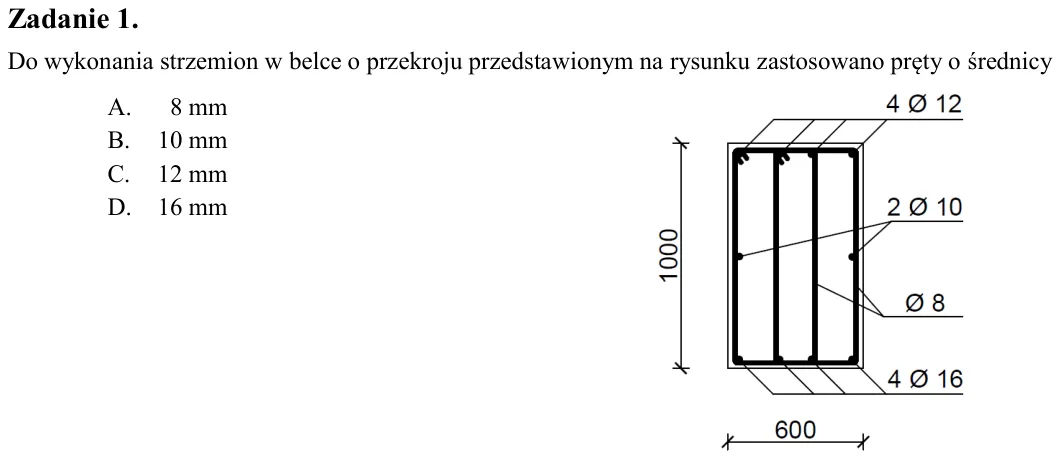

Zadanie 1. Do wykonania strzemion w belce o przekroju przedstawionym na rysunku zastosowano pręty o średnicy A. 8 mm B. 10 mm C. 12 mm D. 16 mm

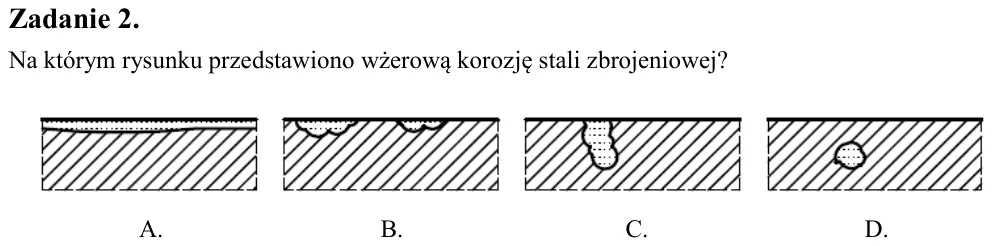

Zadanie 2. Na którym rysunku przedstawiono wżerową korozję stali zbrojeniowej?

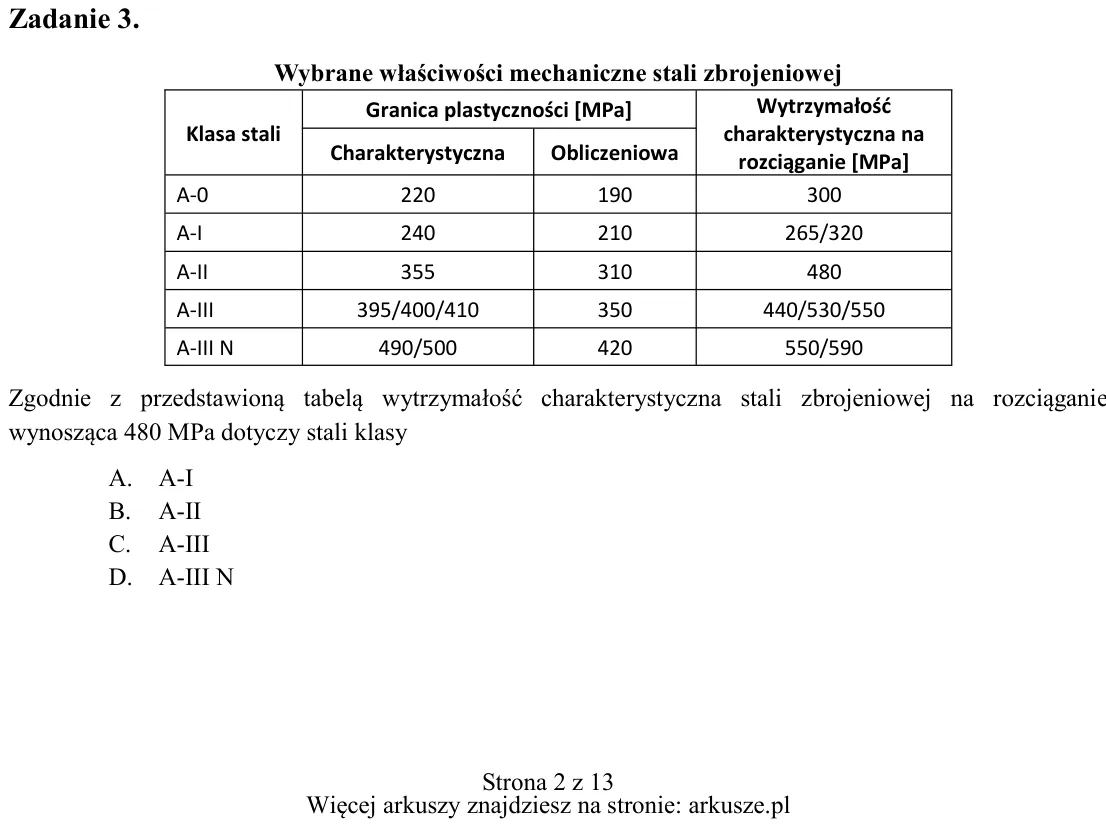

Zadanie 3. Zgodnie z przedstawioną tabelą wytrzymałość charakterystyczna stali zbrojeniowej na rozciąganie wynosząca 480 MPa dotyczy stali klasy A. A-I B. A-II C. A-III D. A-III N A. B. C. D. Wybrane właściwości mechanic

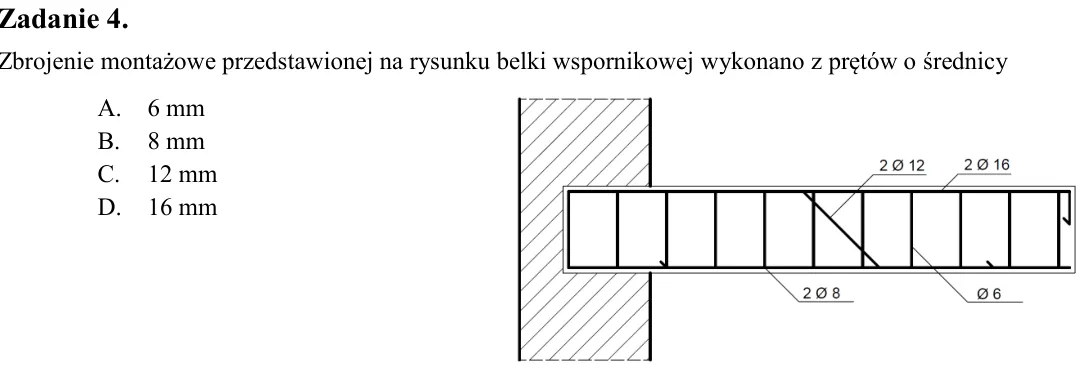

Zadanie 4. Zbrojenie montażowe przedstawionej na rysunku belki wspornikowej wykonano z prętów o średnicy A. 6 mm B. 8 mm C. 12 mm D. 16 mm

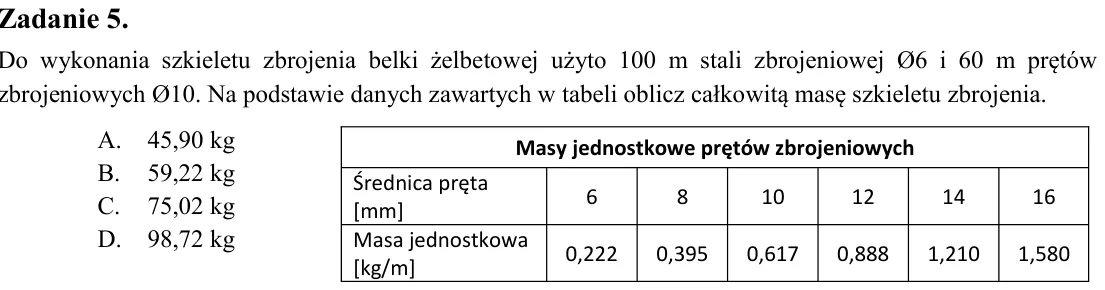

Zadanie 5. Do wykonania szkieletu zbrojenia belki żelbetowej użyto 100 m stali zbrojeniowej Ø6 i 60 m prętów zbrojeniowych Ø10. Na podstawie danych zawartych w tabeli oblicz całkowitą masę szkieletu zbrojenia. A. 45,90 k

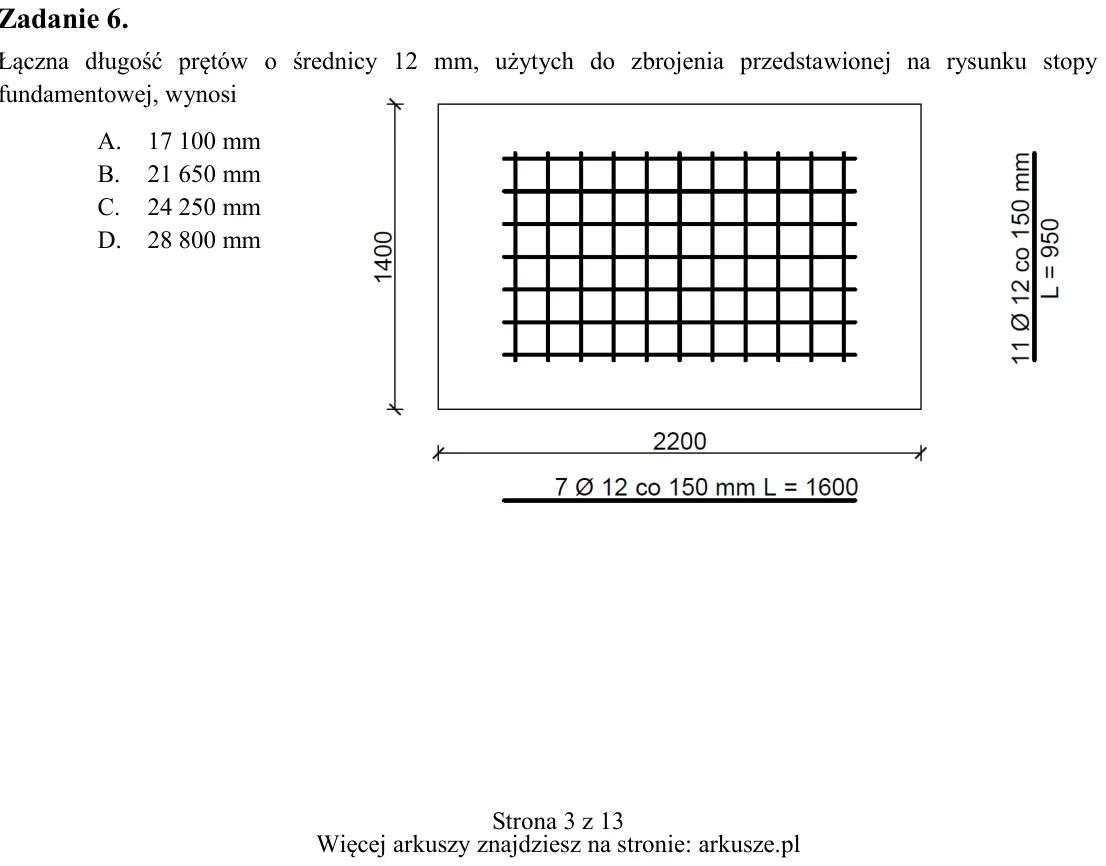

Zadanie 6. Łączna długość prętów o średnicy 12 mm, użytych do zbrojenia przedstawionej na rysunku stopy fundamentowej, wynosi A. 17 100 mm B. 21 650 mm C. 24 250 mm D. 28 800 mm Masy jednostkowe prętów zbrojeniowych Śred

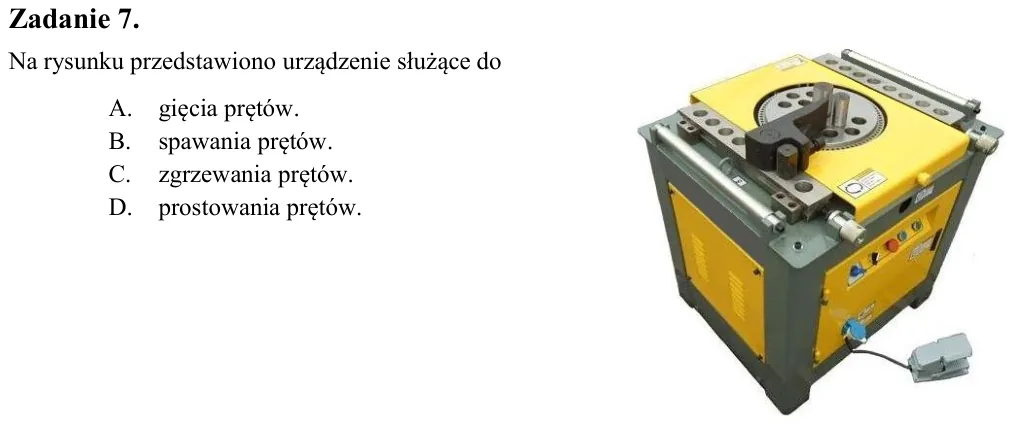

Zadanie 7. Na rysunku przedstawiono urządzenie służące do A. gięcia prętów. B. spawania prętów. C. zgrzewania prętów. D. prostowania prętów.

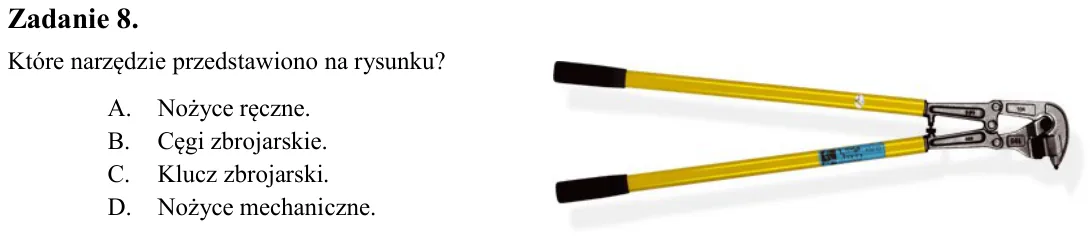

Zadanie 8. Które narzędzie przedstawiono na rysunku? A. Nożyce ręczne. B. Cęgi zbrojarskie. C. Klucz zbrojarski. D. Nożyce mechaniczne.

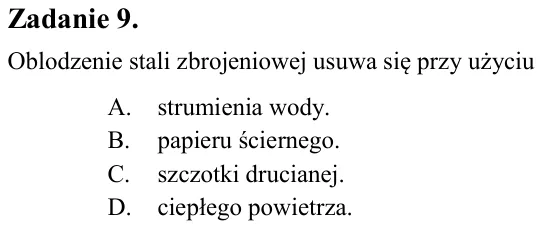

Zadanie 9. Oblodzenie stali zbrojeniowej usuwa się przy użyciu A. strumienia wody. B. papieru ściernego. C. szczotki drucianej. D. ciepłego powietrza.

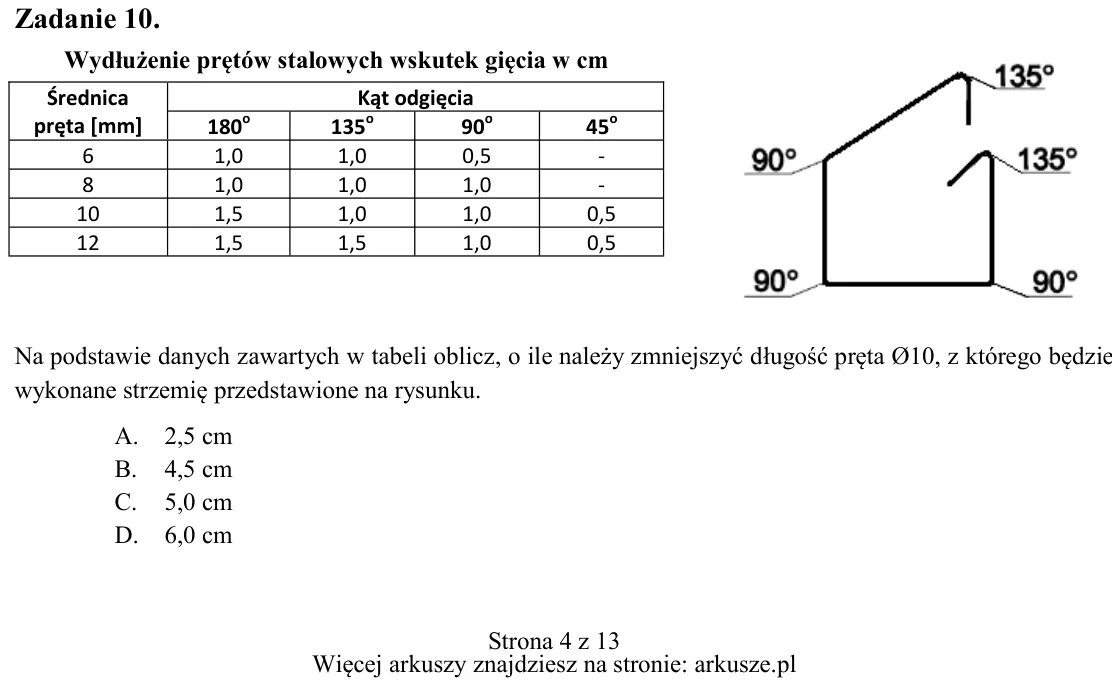

Zadanie 10. Wydłużenie prętów stalowych wskutek gięcia w cm Na podstawie danych zawartych w tabeli oblicz, o ile należy zmniejszyć długość pręta Ø10, z którego będzie wykonane strzemię przedstawione na rysunku. A. 2,5 cm

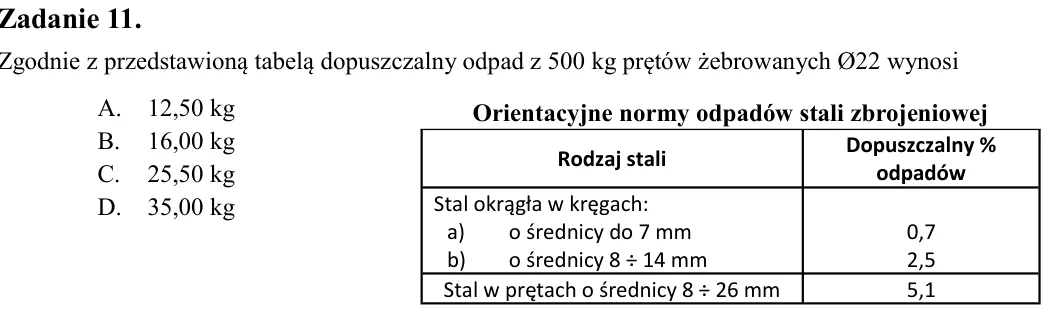

Zadanie 11. Zgodnie z przedstawioną tabelą dopuszczalny odpad z 500 kg prętów żebrowanych Ø22 wynosi A. 12,50 kg B. 16,00 kg C. 25,50 kg D. 35,00 kg

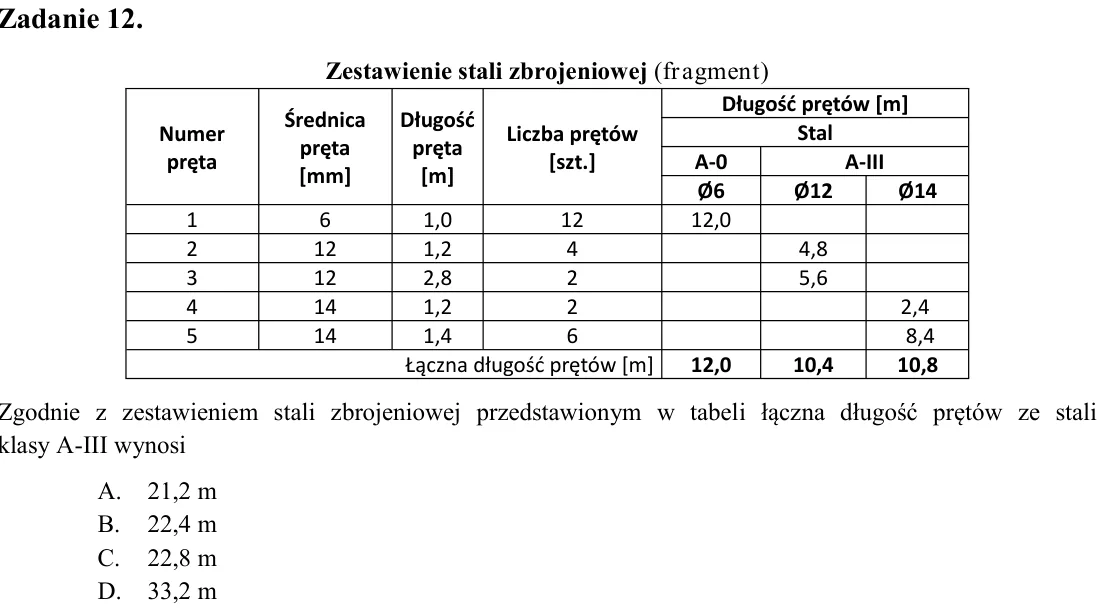

Zadanie 12. Zgodnie z zestawieniem stali zbrojeniowej przedstawionym w tabeli łączna długość prętów ze stali klasy A-III wynosi A. 21,2 m B. 22,4 m C. 22,8 m D. 33,2 m

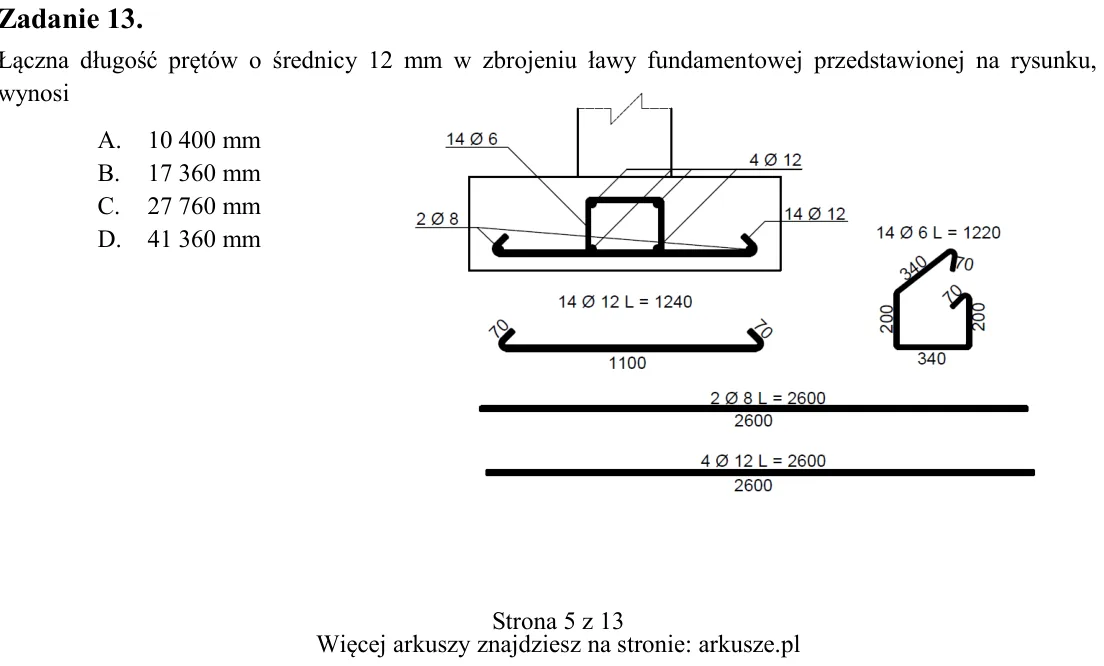

Zadanie 13. Łączna długość prętów o średnicy 12 mm w zbrojeniu ławy fundamentowej przedstawionej na rysunku, wynosi A. 10 400 mm B. 17 360 mm C. 27 760 mm D. 41 360 mm Zestawienie stali zbrojeniowej (fragment) Numer pręt

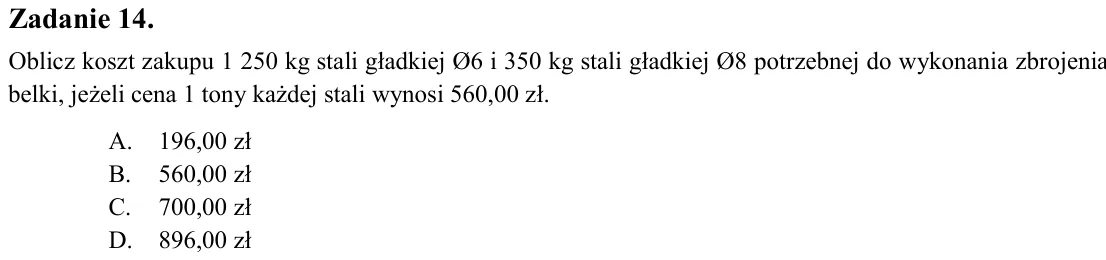

Zadanie 14. Oblicz koszt zakupu 1 250 kg stali gładkiej Ø6 i 350 kg stali gładkiej Ø8 potrzebnej do wykonania zbrojenia belki, jeżeli cena 1 tony każdej stali wynosi 560,00 zł. A. 196,00 zł B. 560,00 zł C. 700,00 zł D. 8

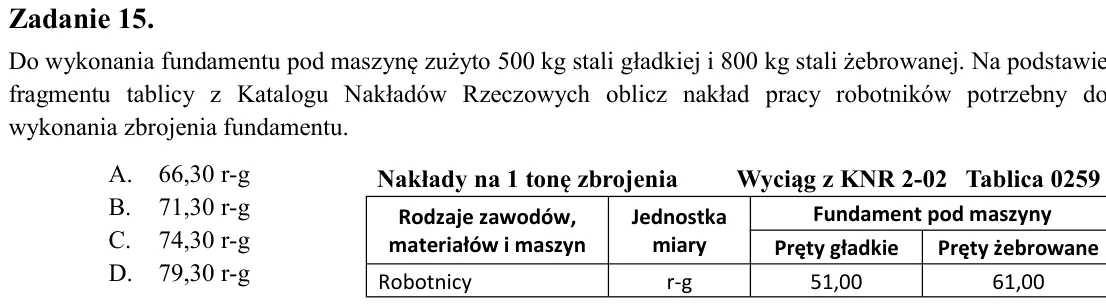

Zadanie 15. Do wykonania fundamentu pod maszynę zużyto 500 kg stali gładkiej i 800 kg stali żebrowanej. Na podstawie fragmentu tablicy z Katalogu Nakładów Rzeczowych oblicz nakład pracy robotników potrzebny do wykonania

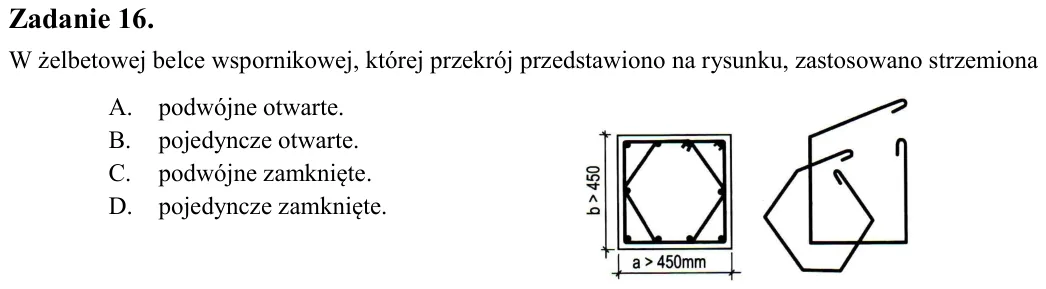

Zadanie 16. W żelbetowej belce wspornikowej, której przekrój przedstawiono na rysunku, zastosowano strzemiona A. podwójne otwarte. B. pojedyncze otwarte. C. podwójne zamknięte. D. pojedyncze zamknięte.

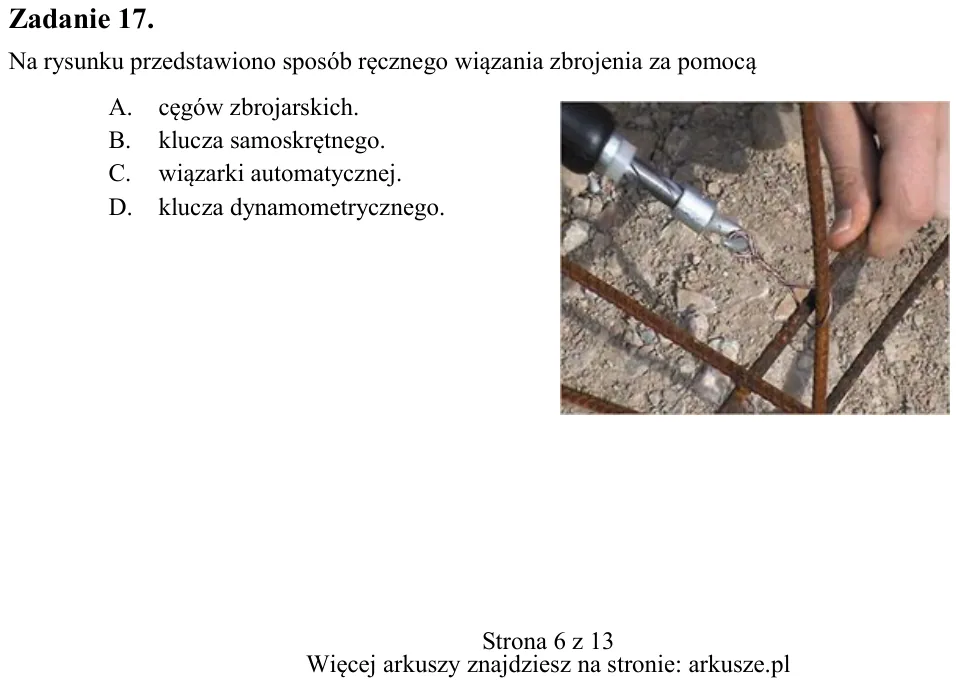

Zadanie 17. Na rysunku przedstawiono sposób ręcznego wiązania zbrojenia za pomocą A. cęgów zbrojarskich. B. klucza samoskrętnego. C. wiązarki automatycznej. D. klucza dynamometrycznego. Nakłady na 1 tonę zbrojenia Wyciąg

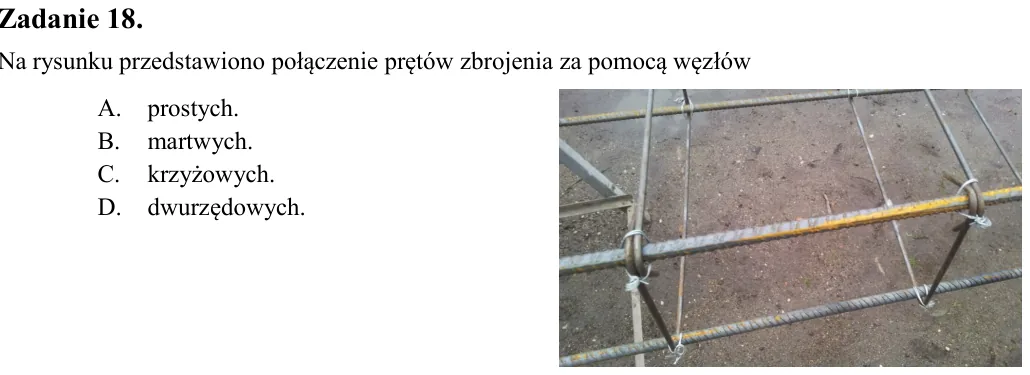

Zadanie 18. Na rysunku przedstawiono połączenie prętów zbrojenia za pomocą węzłów A. prostych. B. martwych. C. krzyżowych. D. dwurzędowych.

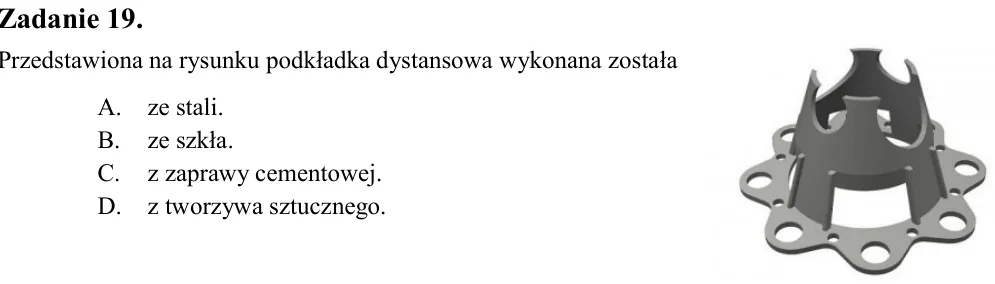

Zadanie 19. Przedstawiona na rysunku podkładka dystansowa wykonana została A. ze stali. B. ze szkła. C. z zaprawy cementowej. D. z tworzywa sztucznego.

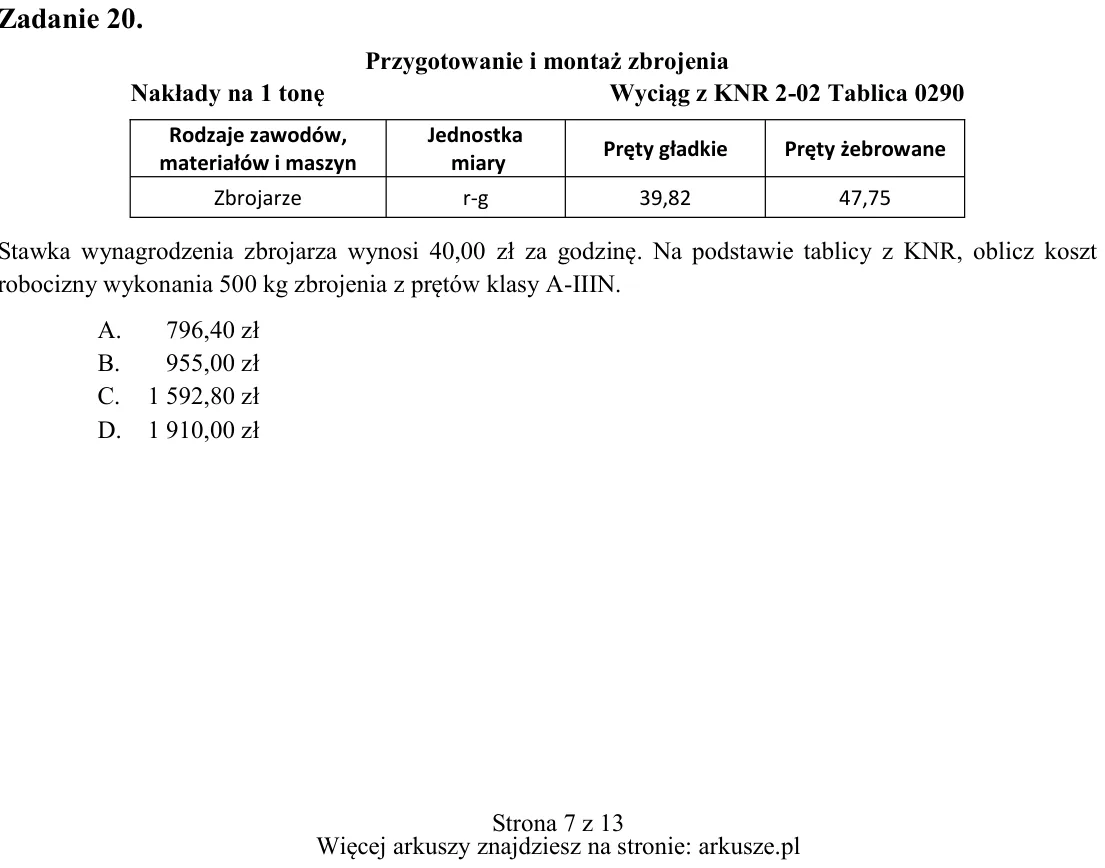

Zadanie 20. Przygotowanie i montaż zbrojenia Nakłady na 1 tonę Wyciąg z KNR 2-02 Tablica 0290 Stawka wynagrodzenia zbrojarza wynosi 40,00 zł za godzinę. Na podstawie tablicy z KNR, oblicz koszt robocizny wykonania 500 kg

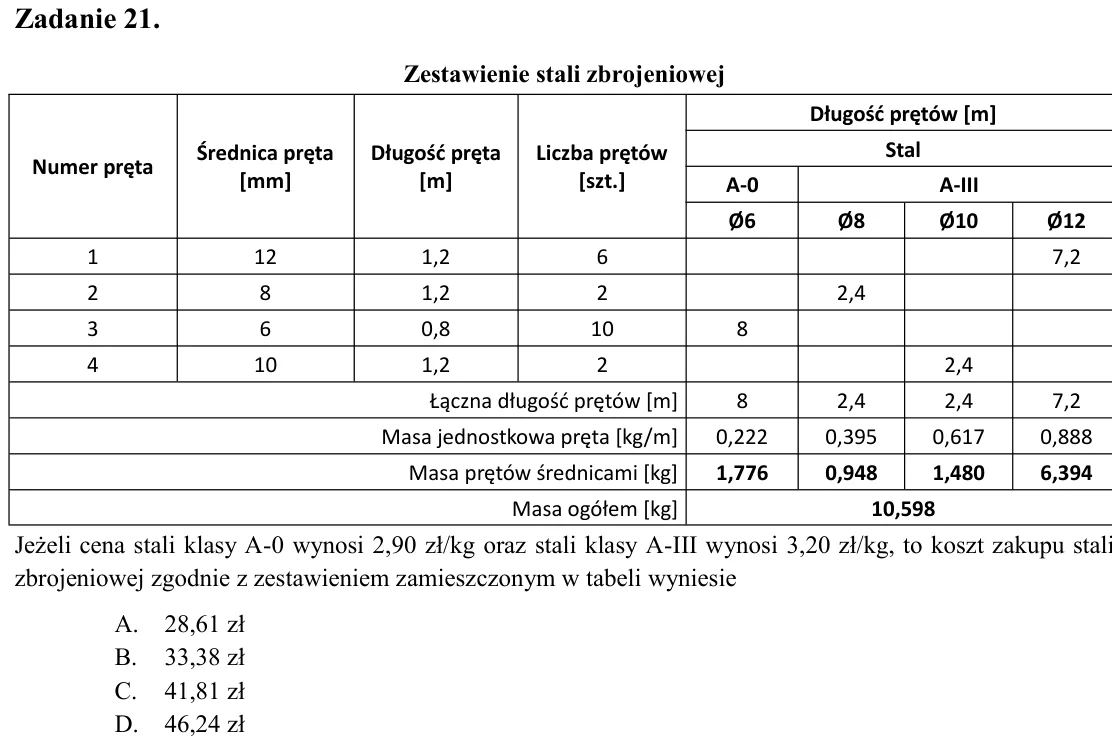

Zadanie 21. Jeżeli cena stali klasy A-0 wynosi 2,90 zł/kg oraz stali klasy A-III wynosi 3,20 zł/kg, to koszt zakupu stali zbrojeniowej zgodnie z zestawieniem zamieszczonym w tabeli wyniesie A. 28,61 zł B. 33,38 zł C. 41,

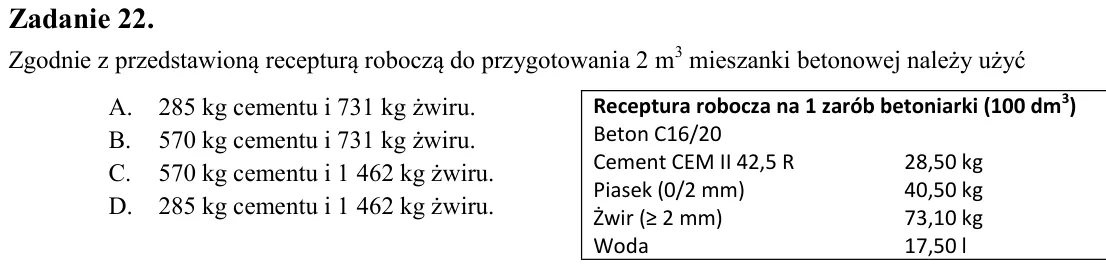

Zadanie 22. Zgodnie z przedstawioną recepturą roboczą do przygotowania 2 m3 mieszanki betonowej należy użyć A. 285 kg cementu i 731 kg żwiru. B. 570 kg cementu i 731 kg żwiru. C. 570 kg cementu i 1 462 kg żwiru. D. 285 k

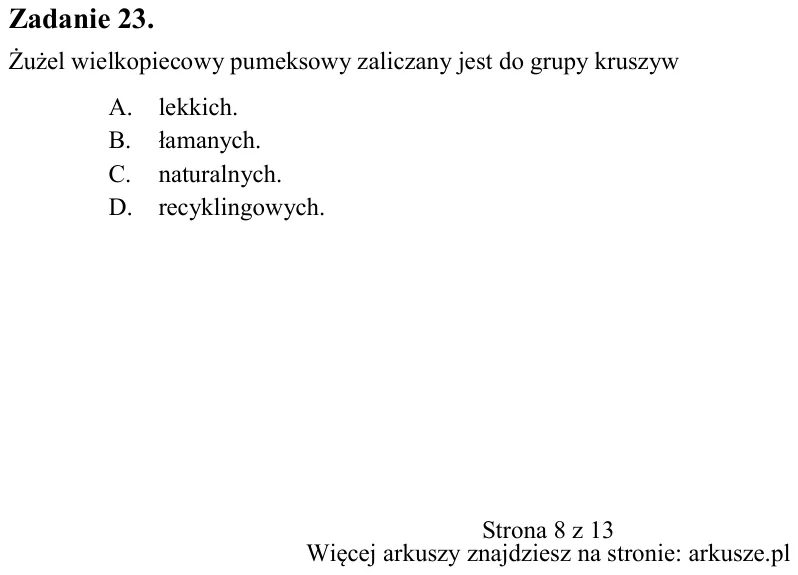

Zadanie 23. Żużel wielkopiecowy pumeksowy zaliczany jest do grupy kruszyw A. lekkich. B. łamanych. C. naturalnych. D. recyklingowych. Zestawienie stali zbrojeniowej Numer pręta Średnica pręta [mm] Długość pręta [m] Liczb

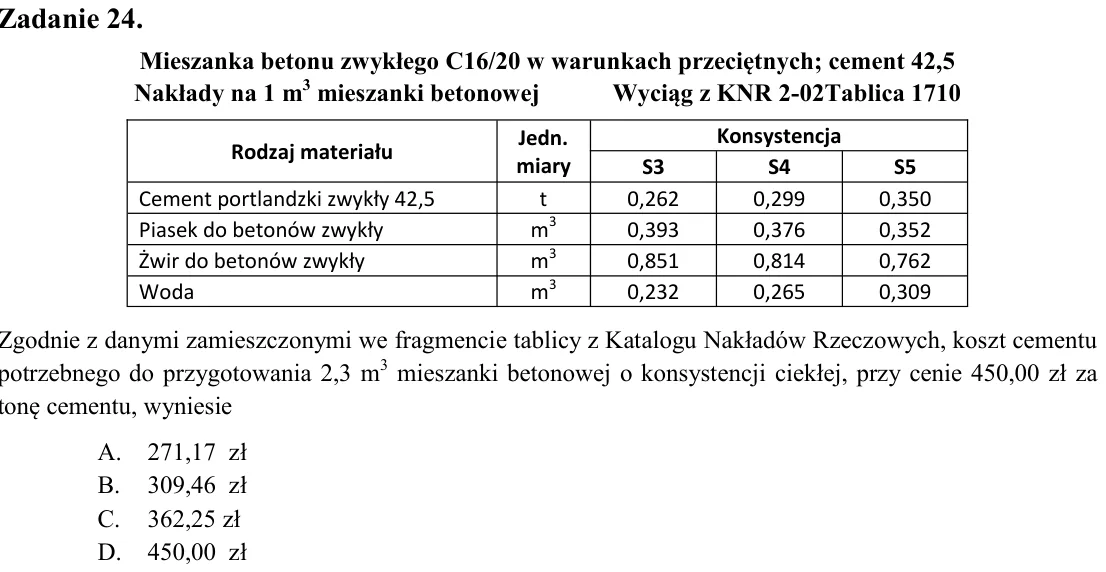

Zadanie 24. Mieszanka betonu zwykłego C16/20 w warunkach przeciętnych; cement 42,5 Nakłady na 1 m3 mieszanki betonowej Wyciąg z KNR 2-02Tablica 1710 Zgodnie z danymi zamieszczonymi we fragmencie tablicy z Katalogu Nakład

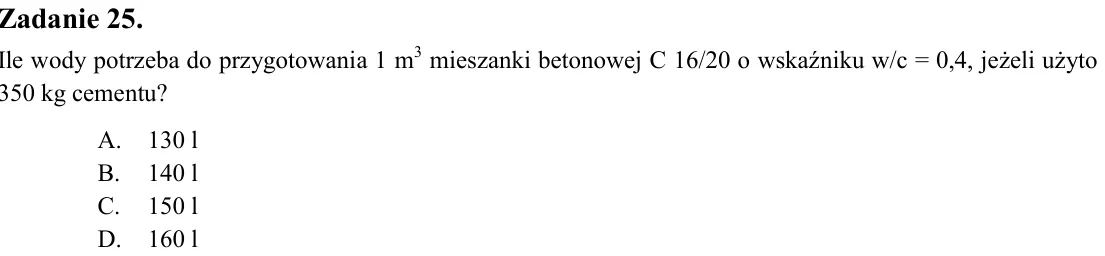

Zadanie 25. Ile wody potrzeba do przygotowania 1 m3 mieszanki betonowej C 16/20 o wskaźniku w/c = 0,4, jeżeli użyto 350 kg cementu? A. 130 l B. 140 l C. 150 l D. 160 l

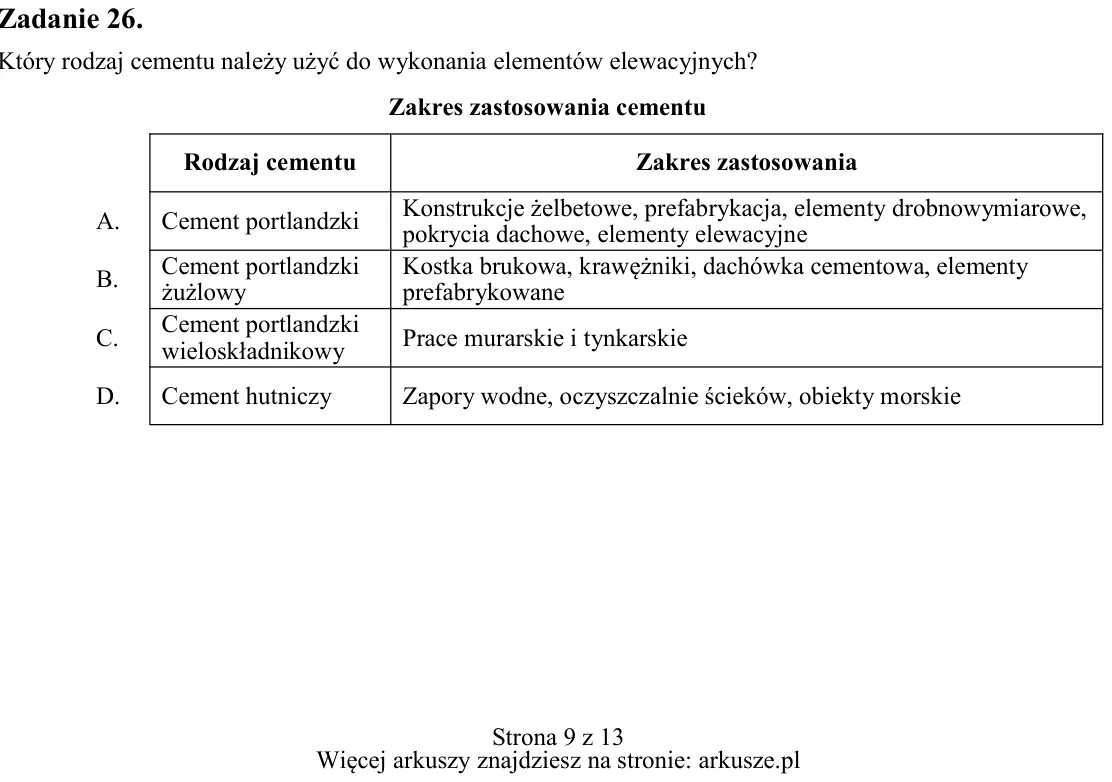

Zadanie 26. Który rodzaj cementu należy użyć do wykonania elementów elewacyjnych? Zakres zastosowania cementu Rodzaj materiału Jedn. miary Konsystencja S3 S4 S5 Cement portlandzki zwykły 42,5 t 0,262 0,299 0,350 Piasek d

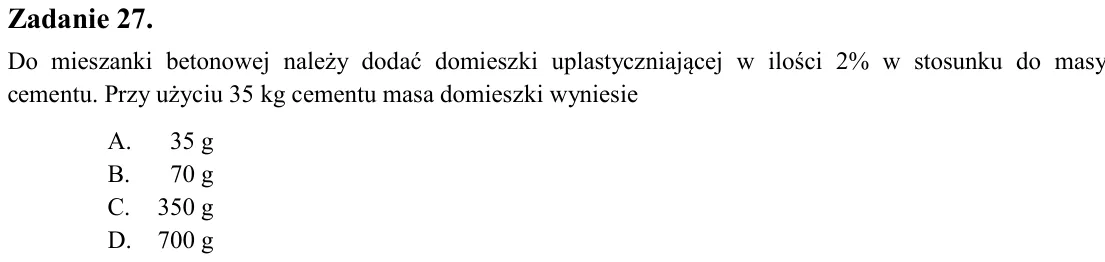

Zadanie 27. Do mieszanki betonowej należy dodać domieszki uplastyczniającej w ilości 2% w stosunku do masy cementu. Przy użyciu 35 kg cementu masa domieszki wyniesie A. 35 g B. 70 g C. 350 g D. 700 g

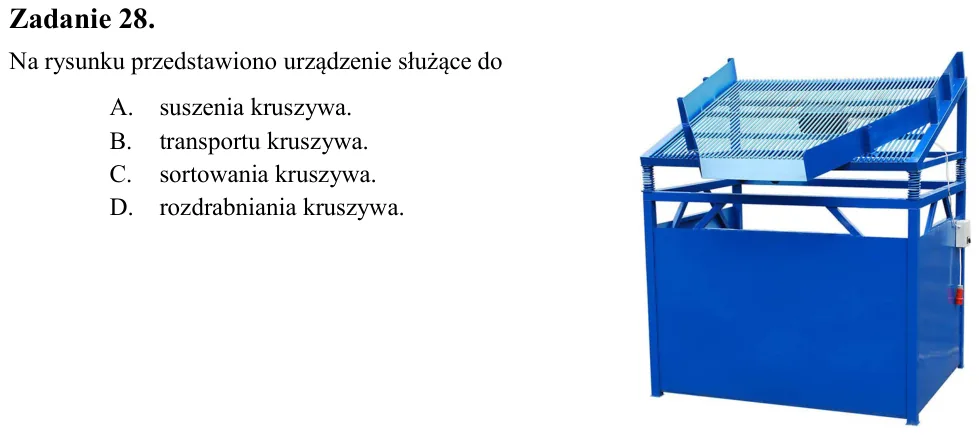

Zadanie 28. Na rysunku przedstawiono urządzenie służące do A. suszenia kruszywa. B. transportu kruszywa. C. sortowania kruszywa. D. rozdrabniania kruszywa.

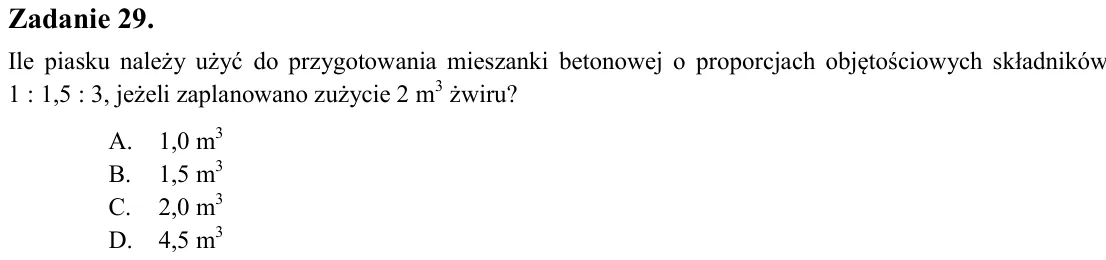

Zadanie 29. Ile piasku należy użyć do przygotowania mieszanki betonowej o proporcjach objętościowych składników 1 : 1,5 : 3, jeżeli zaplanowano zużycie 2 m3 żwiru? A. 1,0 m3 B. 1,5 m3 C. 2,0 m3 D. 4,5 m3

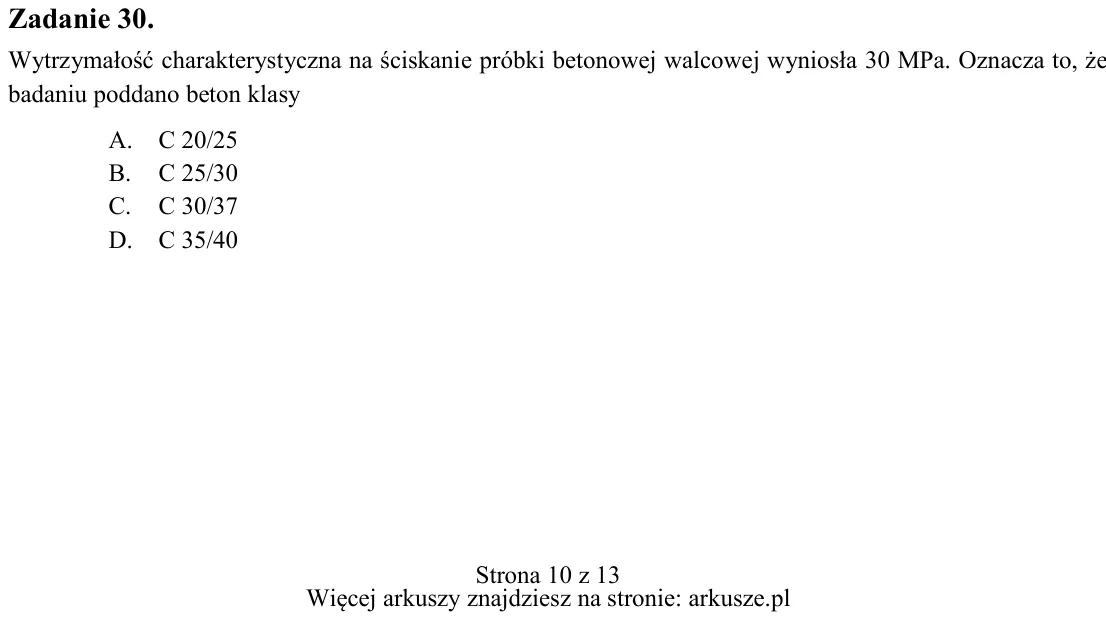

Zadanie 30. Wytrzymałość charakterystyczna na ściskanie próbki betonowej walcowej wyniosła 30 MPa. Oznacza to, że badaniu poddano beton klasy A. C 20/25 B. C 25/30 C. C 30/37 D. C 35/40

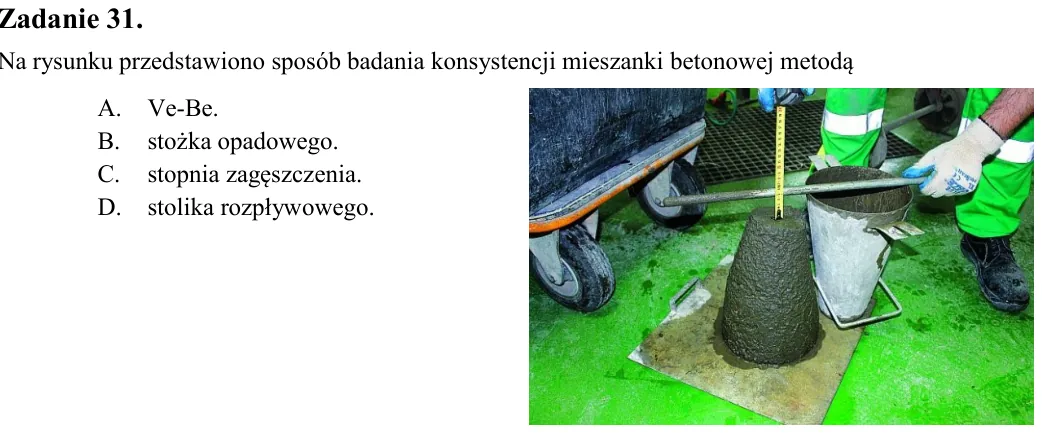

Zadanie 31. Na rysunku przedstawiono sposób badania konsystencji mieszanki betonowej metodą A. Ve-Be. B. stożka opadowego. C. stopnia zagęszczenia. D. stolika rozpływowego.

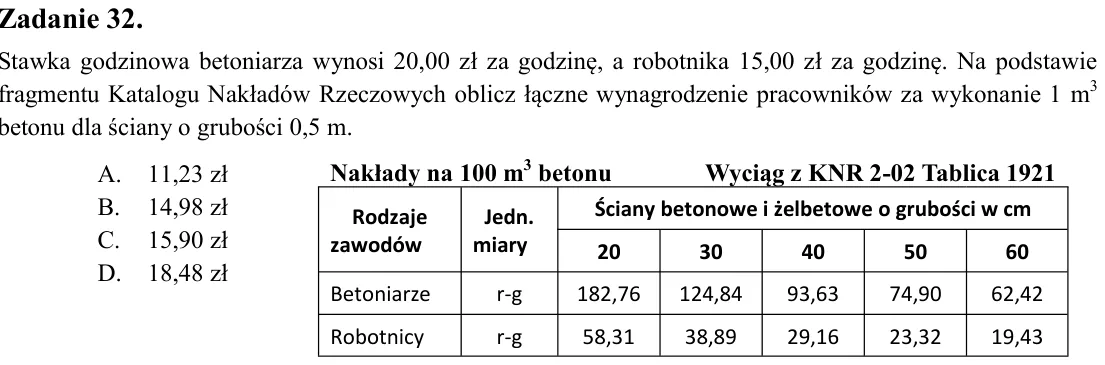

Zadanie 32. Stawka godzinowa betoniarza wynosi 20,00 zł za godzinę, a robotnika 15,00 zł za godzinę. Na podstawie fragmentu Katalogu Nakładów Rzeczowych oblicz łączne wynagrodzenie pracowników za wykonanie 1 m3 betonu dl

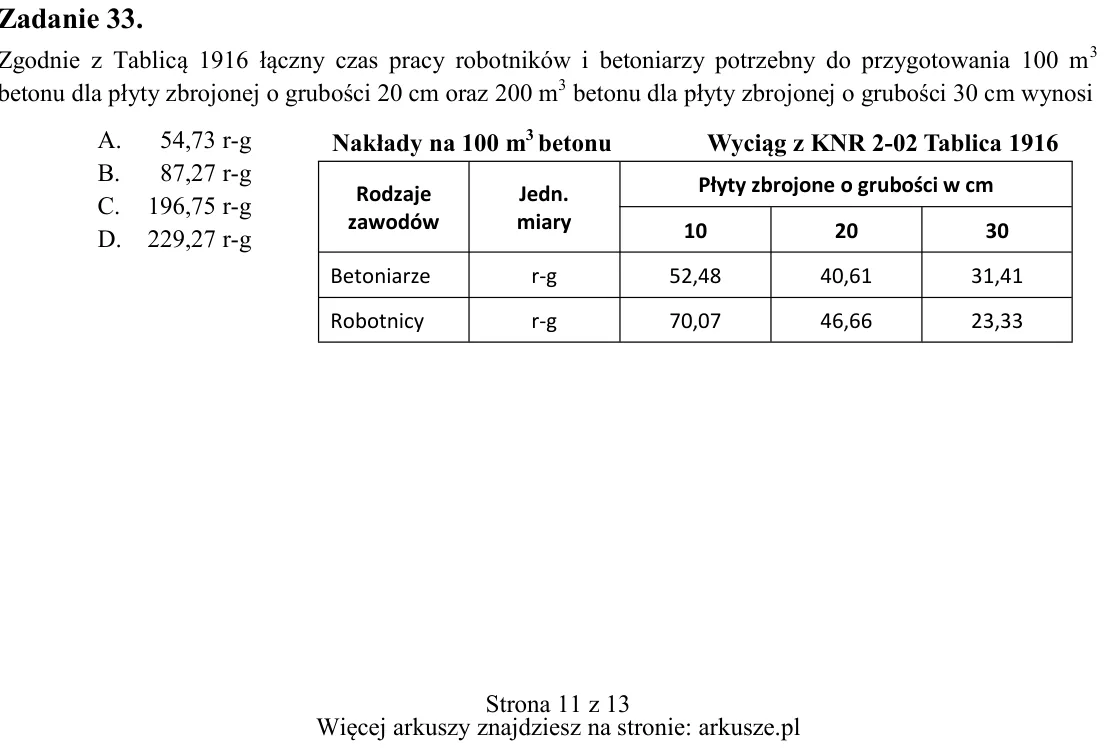

Zadanie 33. Zgodnie z Tablicą 1916 łączny czas pracy robotników i betoniarzy potrzebny do przygotowania 100 m3 betonu dla płyty zbrojonej o grubości 20 cm oraz 200 m3 betonu dla płyty zbrojonej o grubości 30 cm wynosi A.

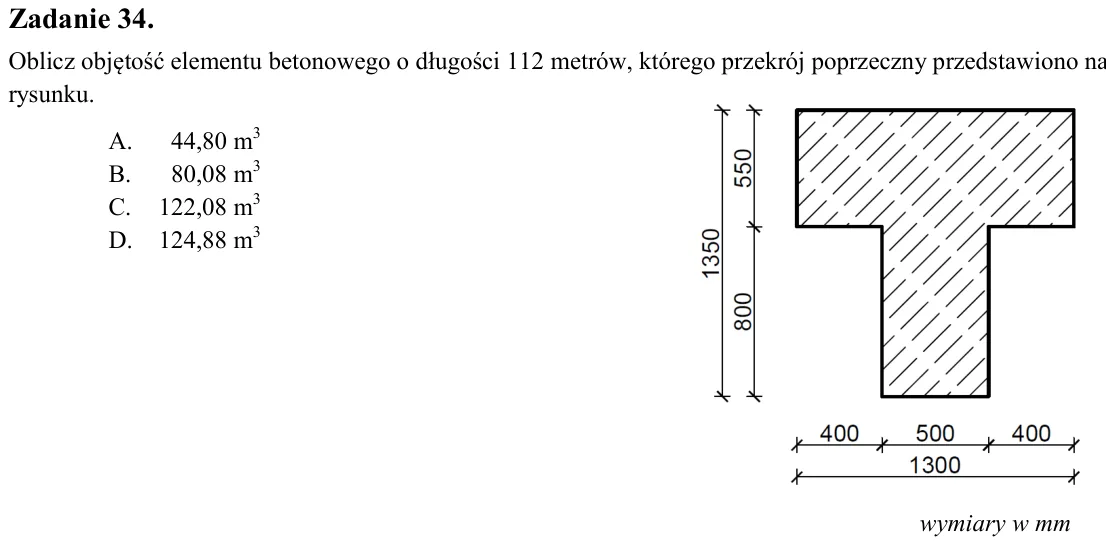

Zadanie 34. Oblicz objętość elementu betonowego o długości 112 metrów, którego przekrój poprzeczny przedstawiono na rysunku. A. 44,80 m3 B. 80,08 m3 C. 122,08 m3 D. 124,88 m3 wymiary w mm

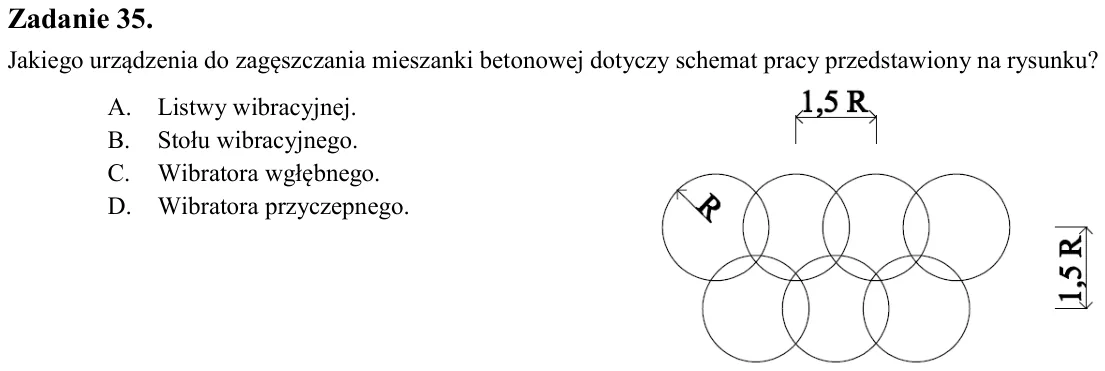

Zadanie 35. Jakiego urządzenia do zagęszczania mieszanki betonowej dotyczy schemat pracy przedstawiony na rysunku? A. Listwy wibracyjnej. B. Stołu wibracyjnego. C. Wibratora wgłębnego. D. Wibratora przyczepnego.

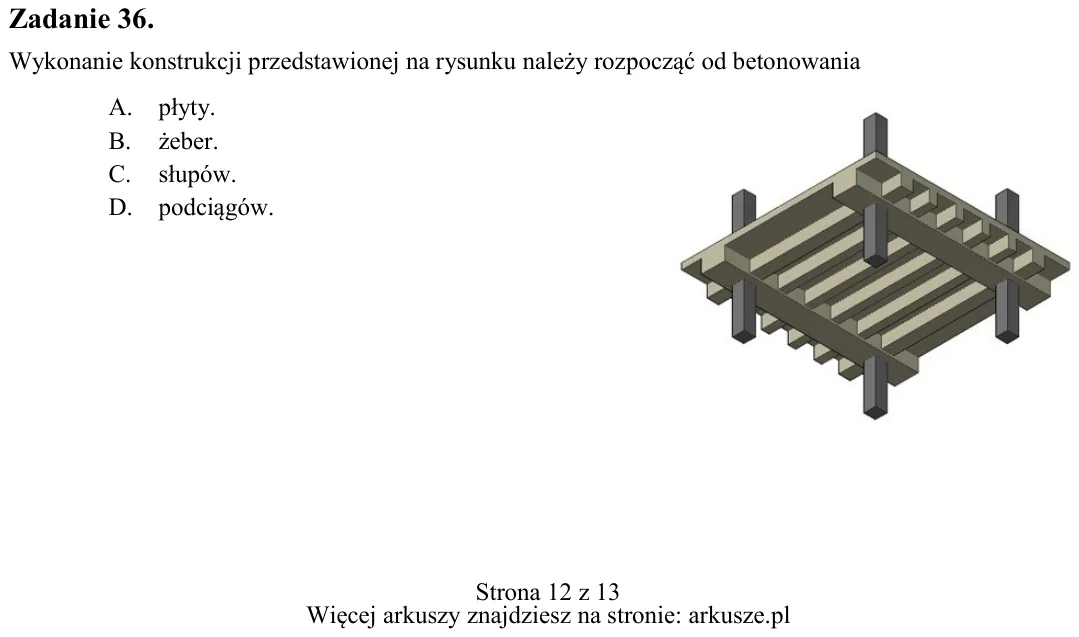

Zadanie 36. Wykonanie konstrukcji przedstawionej na rysunku należy rozpocząć od betonowania A. płyty. B. żeber. C. słupów. D. podciągów.

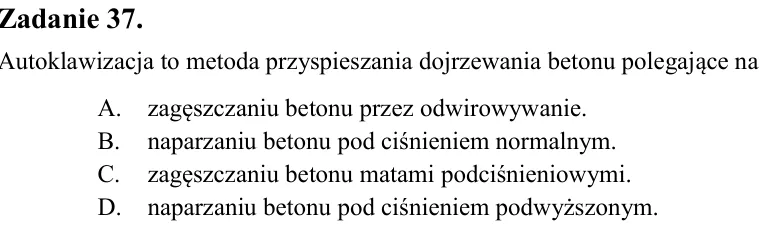

Zadanie 37. Autoklawizacja to metoda przyspieszania dojrzewania betonu polegające na A. zagęszczaniu betonu przez odwirowywanie. B. naparzaniu betonu pod ciśnieniem normalnym. C. zagęszczaniu betonu matami podciśnieniowy

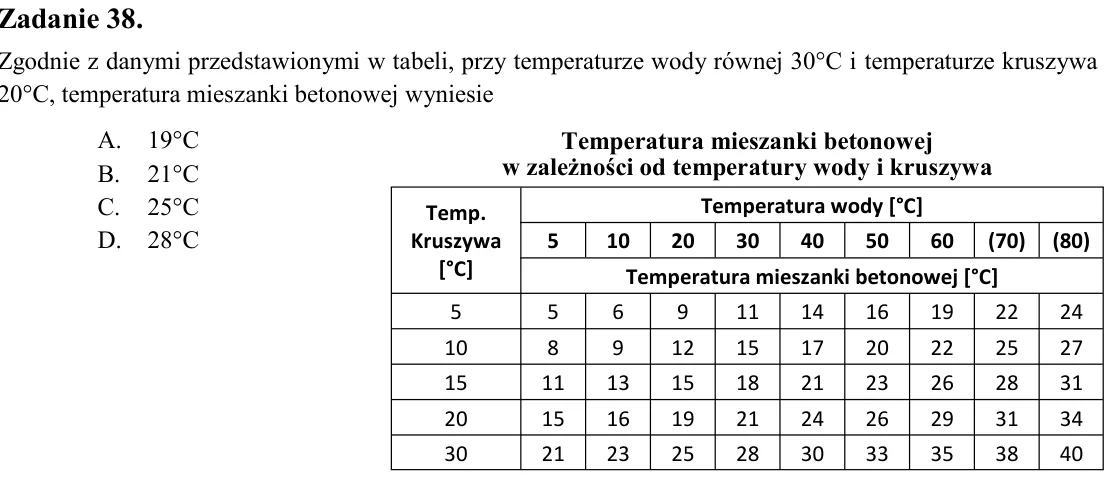

Zadanie 38. Zgodnie z danymi przedstawionymi w tabeli, przy temperaturze wody równej 30°C i temperaturze kruszywa 20°C, temperatura mieszanki betonowej wyniesie A. 19°C B. 21°C C. 25°C D. 28°C

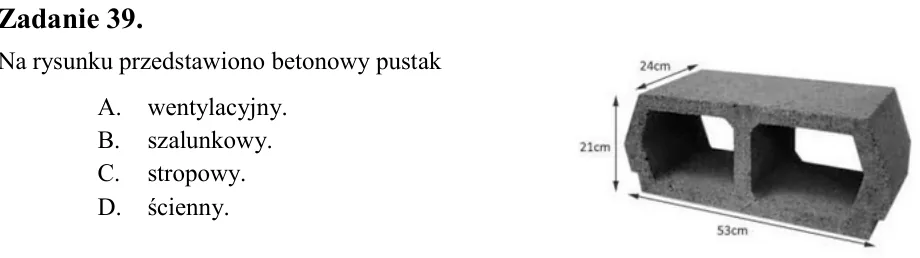

Zadanie 39. Na rysunku przedstawiono betonowy pustak A. wentylacyjny. B. szalunkowy. C. stropowy. D. ścienny.

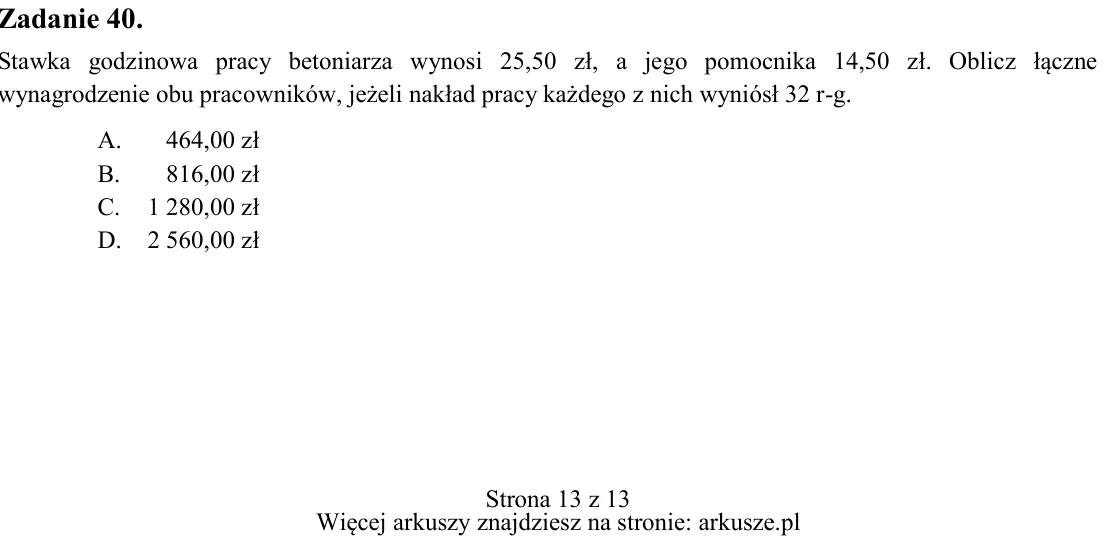

Zadanie 40. Stawka godzinowa pracy betoniarza wynosi 25,50 zł, a jego pomocnika 14,50 zł. Oblicz łączne wynagrodzenie obu pracowników, jeżeli nakład pracy każdego z nich wyniósł 32 r-g. A. 464,00 zł B. 816,00 zł C. 1 280
