B20 · Egzamin zawodowy · czerwiec 2017

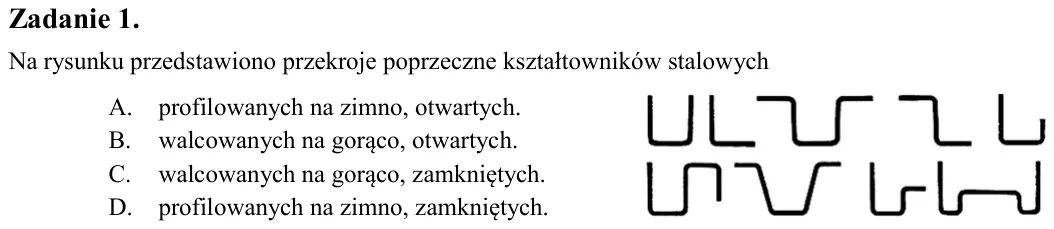

Zadanie 1. Na rysunku przedstawiono przekroje poprzeczne kształtowników stalowych A. profilowanych na zimno, otwartych. B. walcowanych na gorąco, otwartych. C. walcowanych na gorąco, zamkniętych. D. profilowanych na zimn

Zadanie 2. Głównymi elementami nośnymi w stalowych konstrukcjach wiszących są A. nity. B. śruby. C. cięgna. D. blachy.

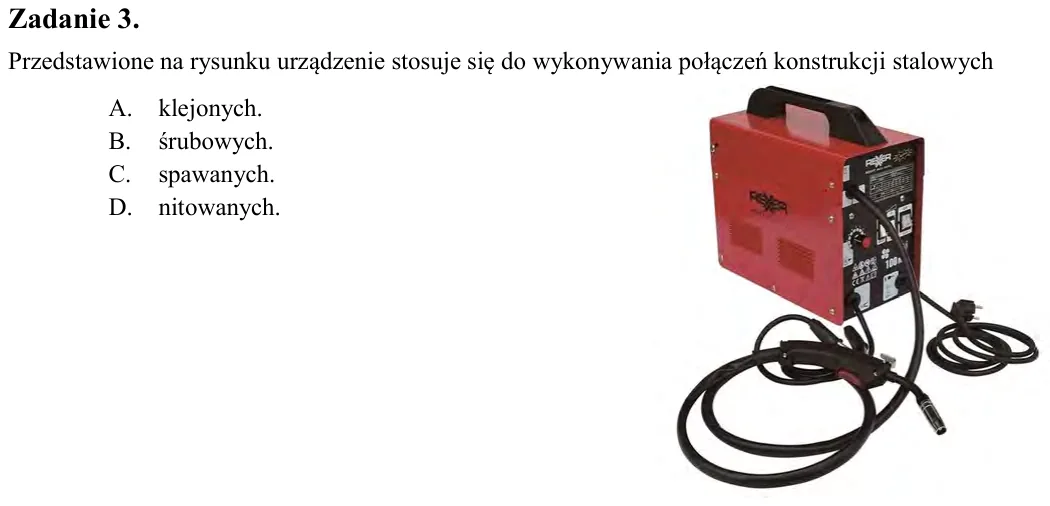

Zadanie 3. Przedstawione na rysunku urządzenie stosuje się do wykonywania połączeń konstrukcji stalowych A. klejonych. B. śrubowych. C. spawanych. D. nitowanych.

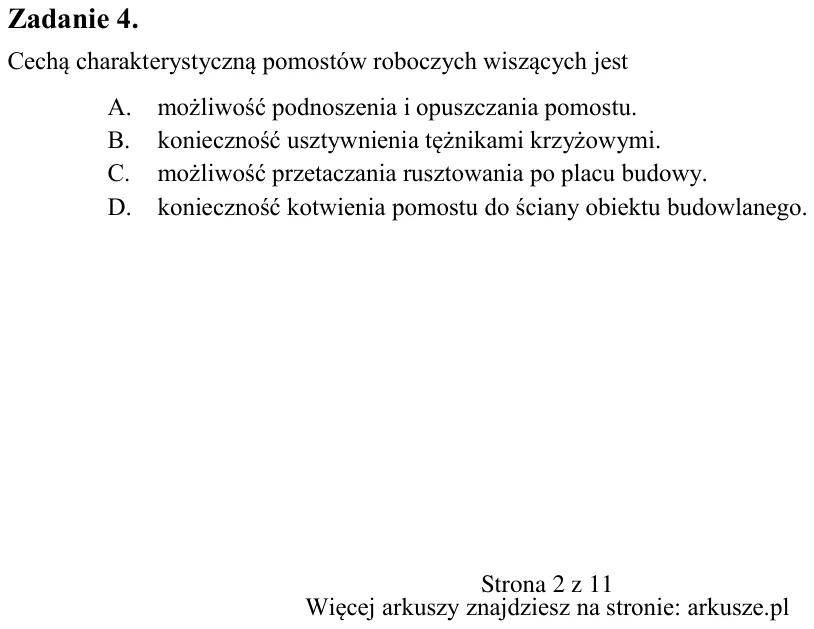

Zadanie 4. Cechą charakterystyczną pomostów roboczych wiszących jest A. możliwość podnoszenia i opuszczania pomostu. B. konieczność usztywnienia tężnikami krzyżowymi. C. możliwość przetaczania rusztowania po placu budowy

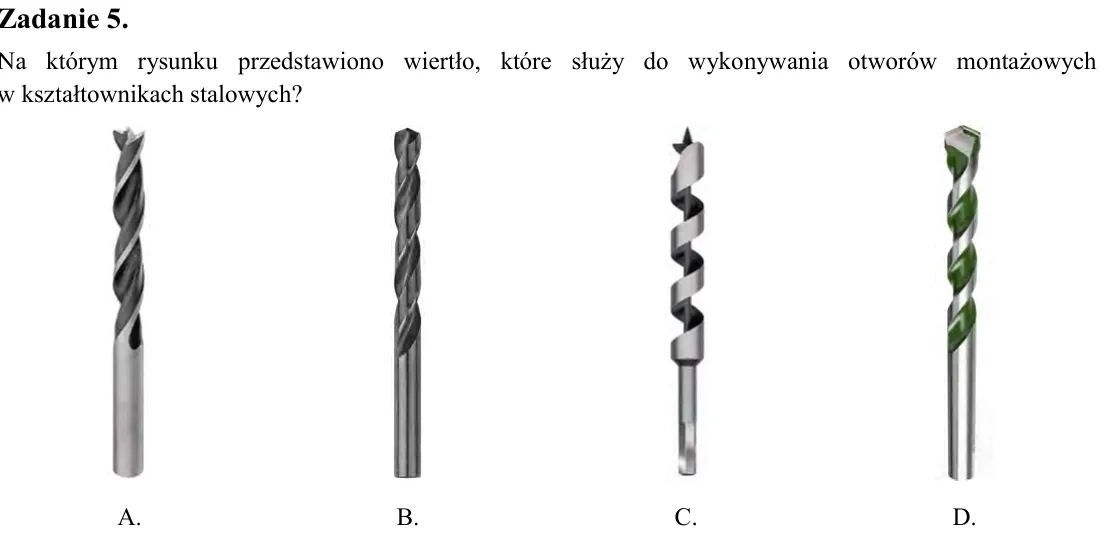

Zadanie 5. Na którym rysunku przedstawiono wiertło, które służy do wykonywania otworów montażowych w kształtownikach stalowych?

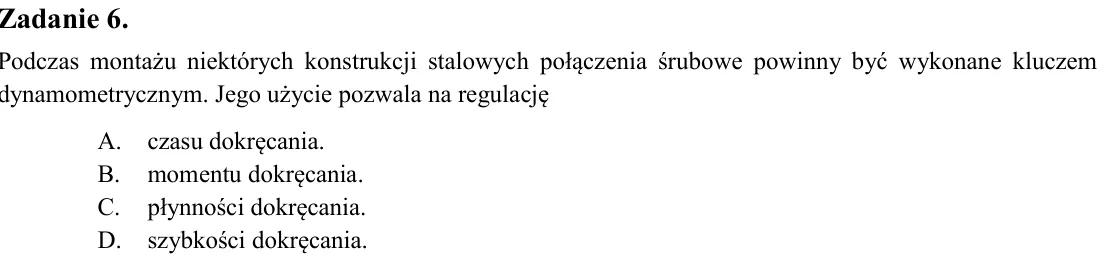

Zadanie 6. Podczas montażu niektórych konstrukcji stalowych połączenia śrubowe powinny być wykonane kluczem dynamometrycznym. Jego użycie pozwala na regulację A. czasu dokręcania. B. momentu dokręcania. C. płynności dokr

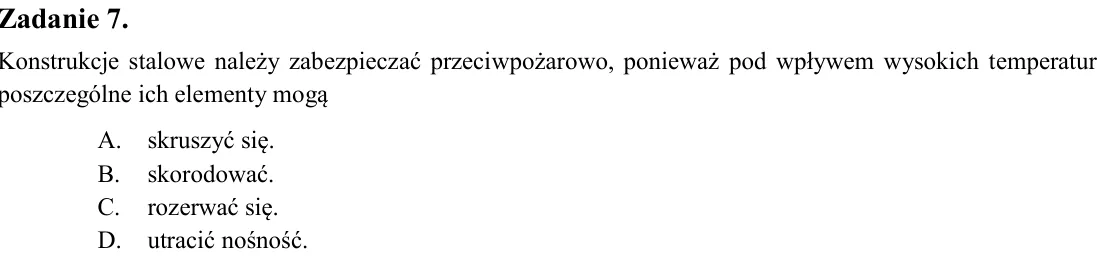

Zadanie 7. Konstrukcje stalowe należy zabezpieczać przeciwpożarowo, ponieważ pod wpływem wysokich temperatur poszczególne ich elementy mogą A. skruszyć się. B. skorodować. C. rozerwać się. D. utracić nośność.

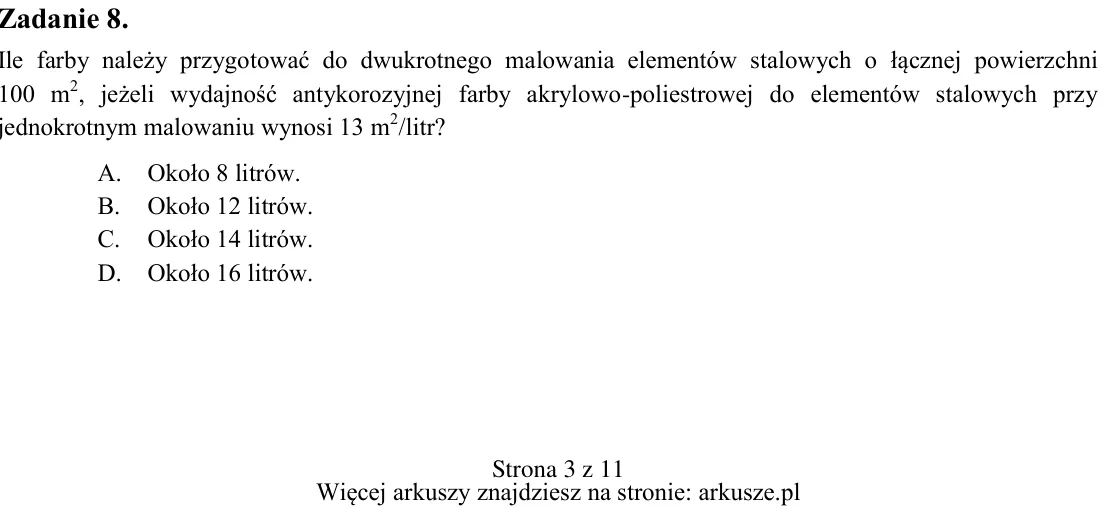

Zadanie 8. Ile farby należy przygotować do dwukrotnego malowania elementów stalowych o łącznej powierzchni 100 m2, jeżeli wydajność antykorozyjnej farby akrylowo-poliestrowej do elementów stalowych przy jednokrotnym malo

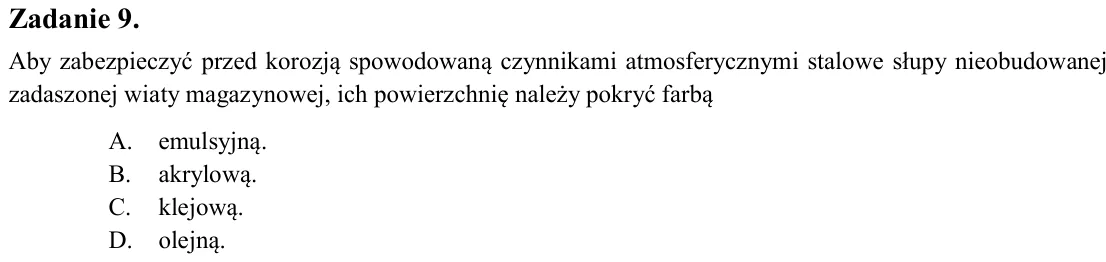

Zadanie 9. Aby zabezpieczyć przed korozją spowodowaną czynnikami atmosferycznymi stalowe słupy nieobudowanej zadaszonej wiaty magazynowej, ich powierzchnię należy pokryć farbą A. emulsyjną. B. akrylową. C. klejową. D. ol

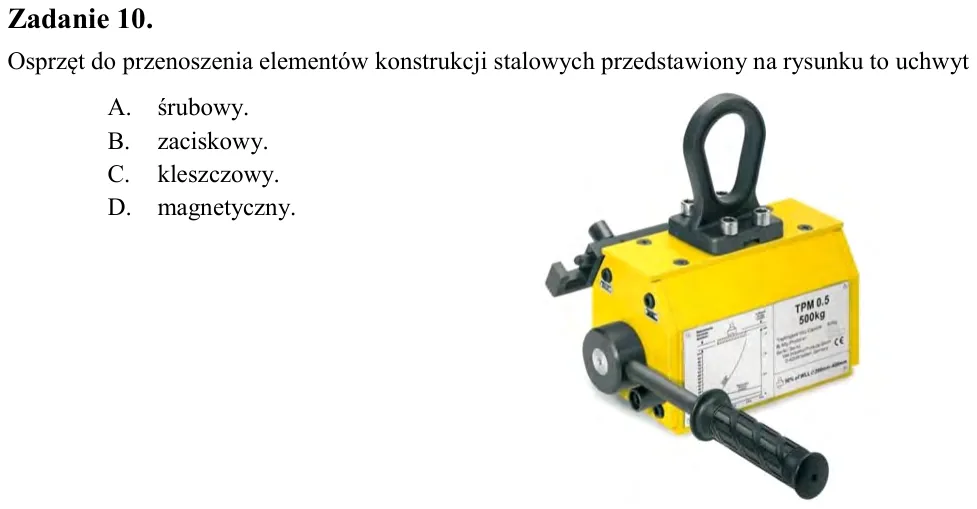

Zadanie 10. Osprzęt do przenoszenia elementów konstrukcji stalowych przedstawiony na rysunku to uchwyt A. śrubowy. B. zaciskowy. C. kleszczowy. D. magnetyczny.

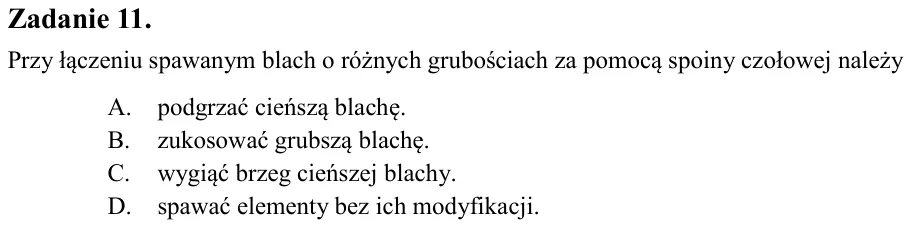

Zadanie 11. Przy łączeniu spawanym blach o różnych grubościach za pomocą spoiny czołowej należy A. podgrzać cieńszą blachę. B. zukosować grubszą blachę. C. wygiąć brzeg cieńszej blachy. D. spawać elementy bez ich modyfik

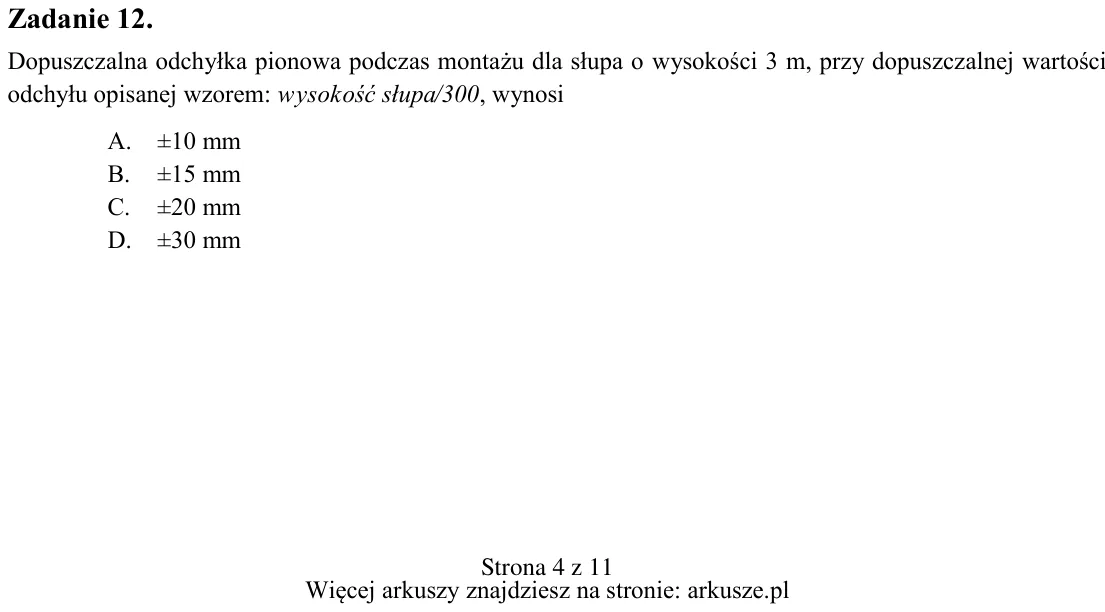

Zadanie 12. Dopuszczalna odchyłka pionowa podczas montażu dla słupa o wysokości 3 m, przy dopuszczalnej wartości odchyłu opisanej wzorem: wysokość słupa/300, wynosi A. ±10 mm B. ±15 mm C. ±20 mm D. ±30 mm

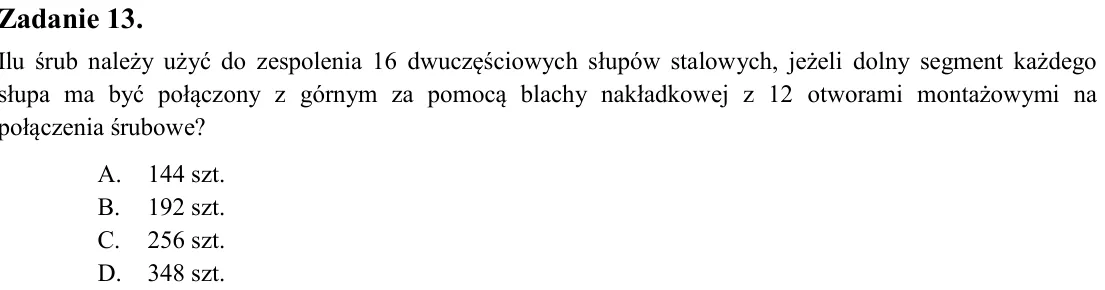

Zadanie 13. Ilu śrub należy użyć do zespolenia 16 dwuczęściowych słupów stalowych, jeżeli dolny segment każdego słupa ma być połączony z górnym za pomocą blachy nakładkowej z 12 otworami montażowymi na połączenia śrubowe

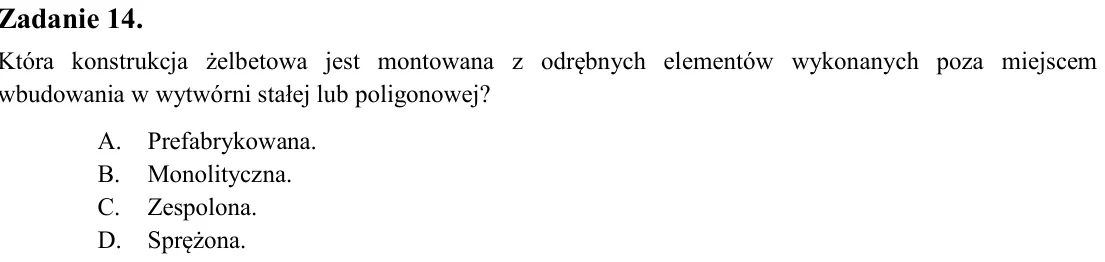

Zadanie 14. Która konstrukcja żelbetowa jest montowana z odrębnych elementów wykonanych poza miejscem wbudowania w wytwórni stałej lub poligonowej? A. Prefabrykowana. B. Monolityczna. C. Zespolona. D. Sprężona.

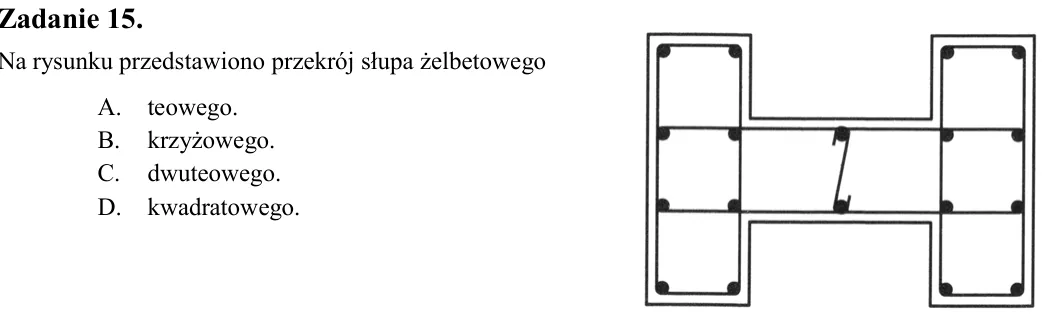

Zadanie 15. Na rysunku przedstawiono przekrój słupa żelbetowego A. teowego. B. krzyżowego. C. dwuteowego. D. kwadratowego.

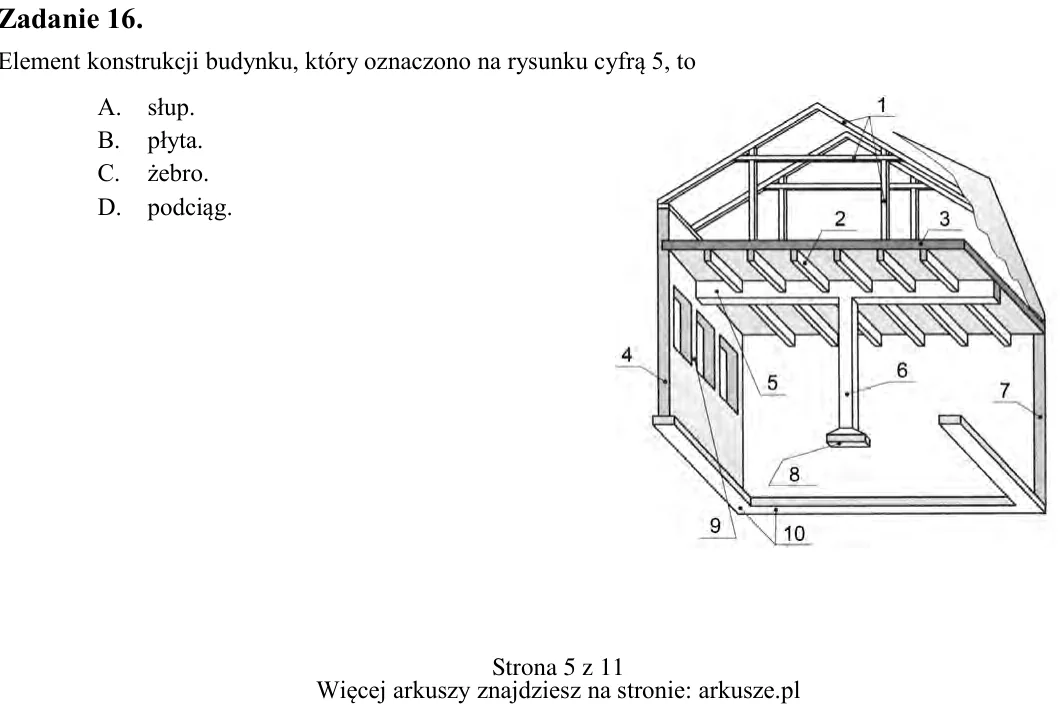

Zadanie 16. Element konstrukcji budynku, który oznaczono na rysunku cyfrą 5, to A. słup. B. płyta. C. żebro. D. podciąg.

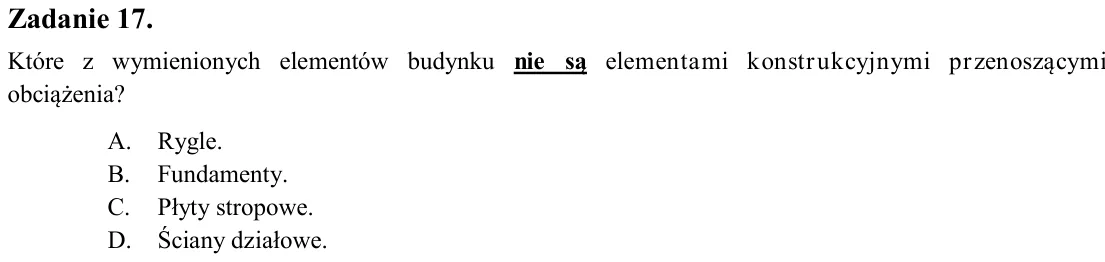

Zadanie 17. Które z wymienionych elementów budynku nie są elementami konstrukcyjnymi przenoszącymi obciążenia? A. Rygle. B. Fundamenty. C. Płyty stropowe. D. Ściany działowe.

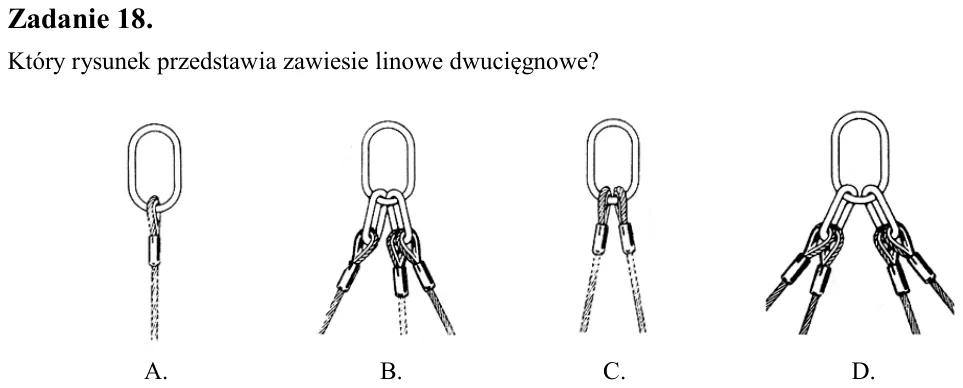

Zadanie 18. Który rysunek przedstawia zawiesie linowe dwucięgnowe? A. B. C. D.

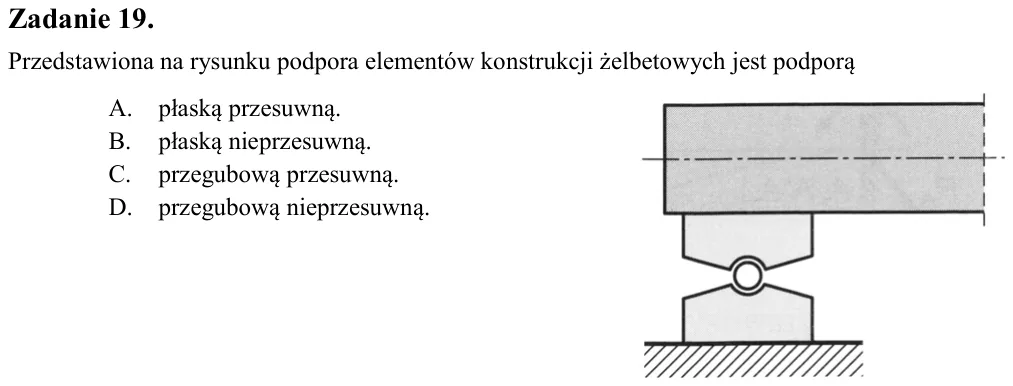

Zadanie 19. Przedstawiona na rysunku podpora elementów konstrukcji żelbetowych jest podporą A. płaską przesuwną. B. płaską nieprzesuwną. C. przegubową przesuwną. D. przegubową nieprzesuwną.

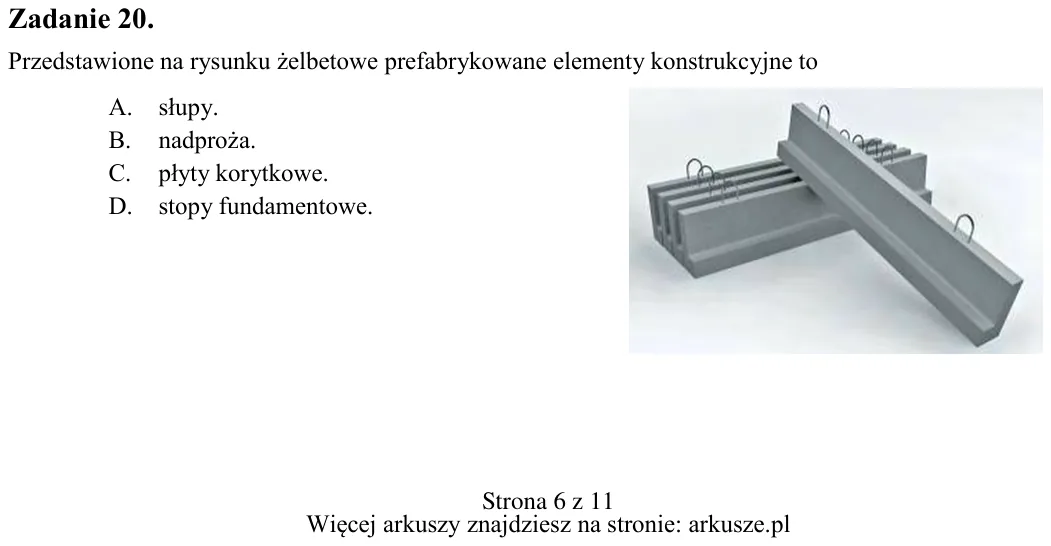

Zadanie 20. Przedstawione na rysunku żelbetowe prefabrykowane elementy konstrukcyjne to A. słupy. B. nadproża. C. płyty korytkowe. D. stopy fundamentowe.

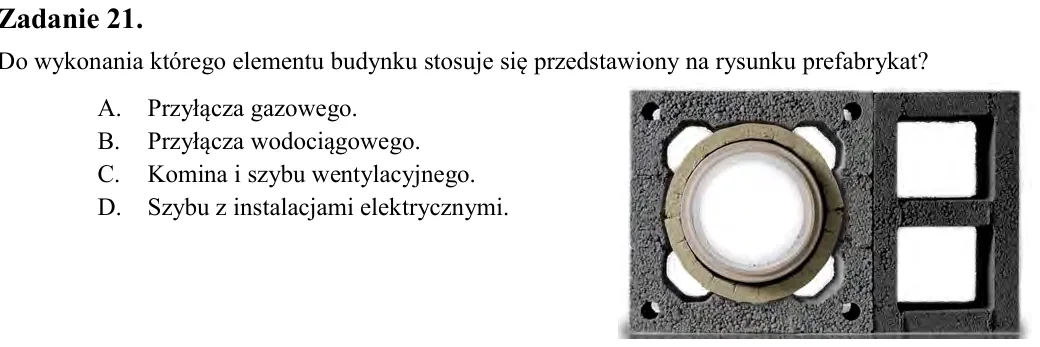

Zadanie 21. Do wykonania którego elementu budynku stosuje się przedstawiony na rysunku prefabrykat? A. Przyłącza gazowego. B. Przyłącza wodociągowego. C. Komina i szybu wentylacyjnego. D. Szybu z instalacjami elektryczny

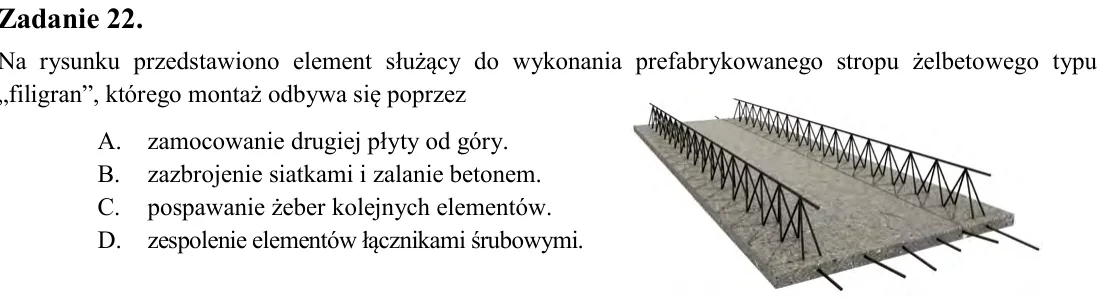

Zadanie 22. Na rysunku przedstawiono element służący do wykonania prefabrykowanego stropu żelbetowego typu „filigran”, którego montaż odbywa się poprzez A. zamocowanie drugiej płyty od góry. B. zazbrojenie siatkami i zal

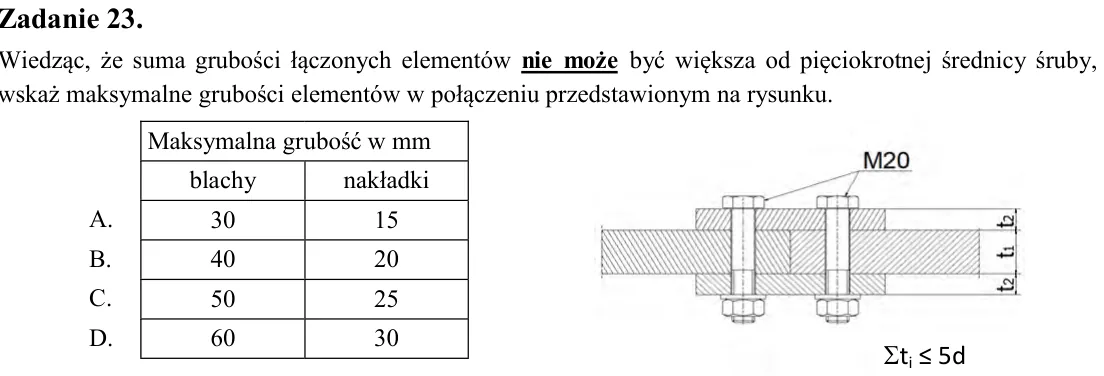

Zadanie 23. Wiedząc, że suma grubości łączonych elementów nie może być większa od pięciokrotnej średnicy śruby, wskaż maksymalne grubości elementów w połączeniu przedstawionym na rysunku.

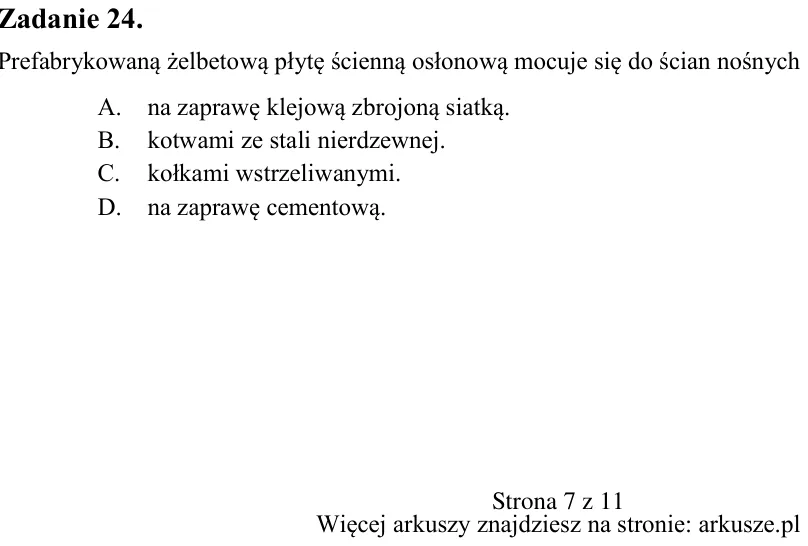

Zadanie 24. Prefabrykowaną żelbetową płytę ścienną osłonową mocuje się do ścian nośnych A. na zaprawę klejową zbrojoną siatką. B. kotwami ze stali nierdzewnej. C. kołkami wstrzeliwanymi. D. na zaprawę cementową. Maksymal

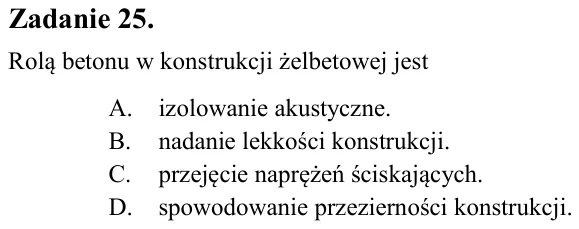

Zadanie 25. Rolą betonu w konstrukcji żelbetowej jest A. izolowanie akustyczne. B. nadanie lekkości konstrukcji. C. przejęcie naprężeń ściskających. D. spowodowanie przezierności konstrukcji.

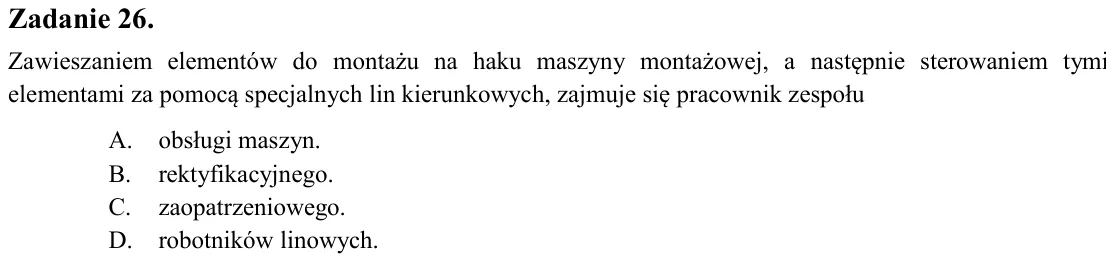

Zadanie 26. Zawieszaniem elementów do montażu na haku maszyny montażowej, a następnie sterowaniem tymi elementami za pomocą specjalnych lin kierunkowych, zajmuje się pracownik zespołu A. obsługi maszyn. B. rektyfikacyjne

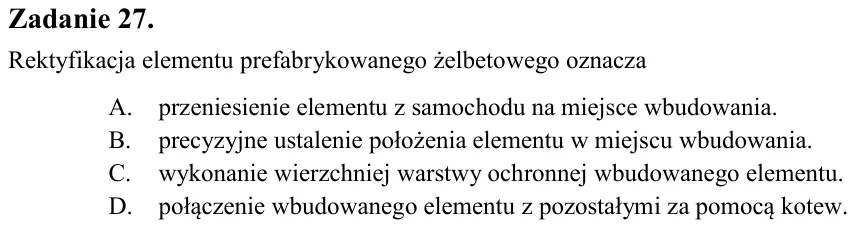

Zadanie 27. Rektyfikacja elementu prefabrykowanego żelbetowego oznacza A. przeniesienie elementu z samochodu na miejsce wbudowania. B. precyzyjne ustalenie położenia elementu w miejscu wbudowania. C. wykonanie wierzchnie

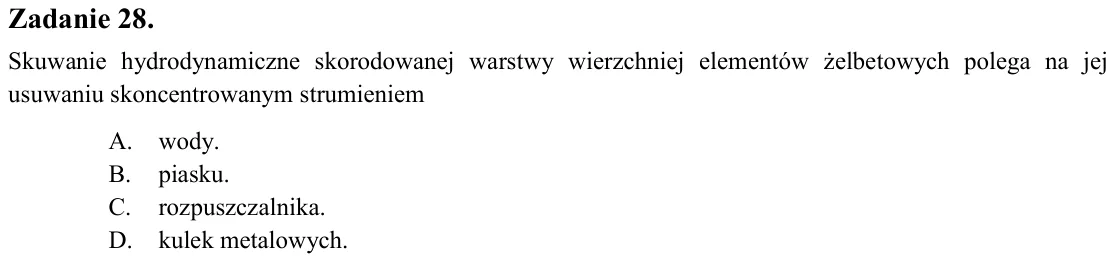

Zadanie 28. Skuwanie hydrodynamiczne skorodowanej warstwy wierzchniej elementów żelbetowych polega na jej usuwaniu skoncentrowanym strumieniem A. wody. B. piasku. C. rozpuszczalnika. D. kulek metalowych.

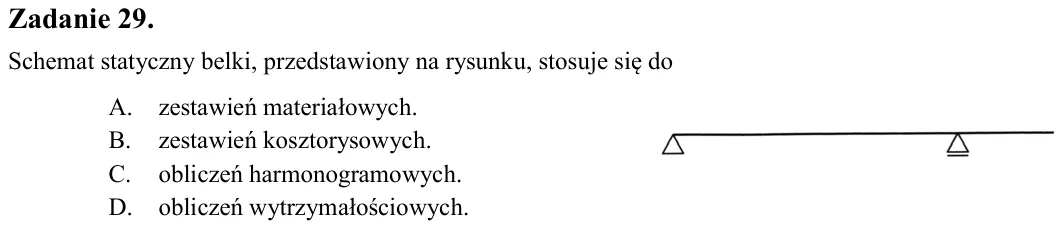

Zadanie 29. Schemat statyczny belki, przedstawiony na rysunku, stosuje się do A. zestawień materiałowych. B. zestawień kosztorysowych. C. obliczeń harmonogramowych. D. obliczeń wytrzymałościowych.

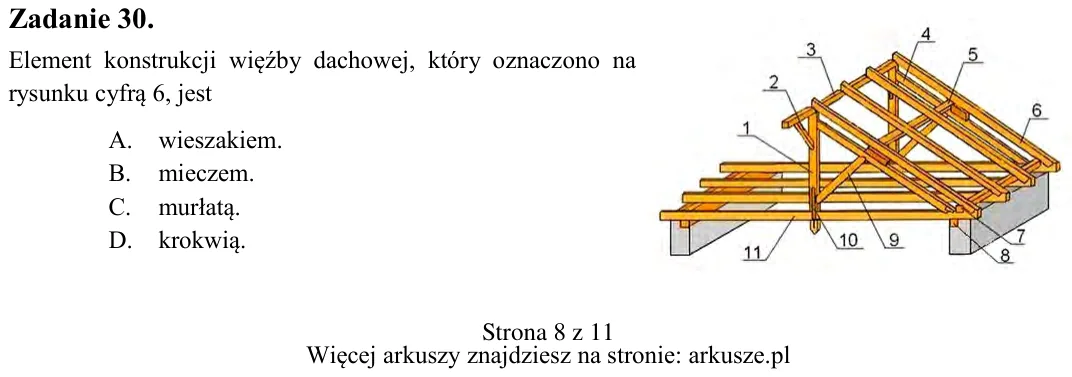

Zadanie 30. Element konstrukcji więźby dachowej, który oznaczono na rysunku cyfrą 6, jest A. wieszakiem. B. mieczem. C. murłatą. D. krokwią.

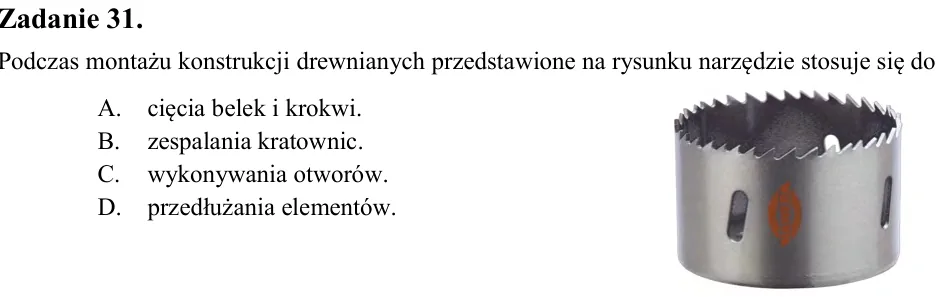

Zadanie 31. Podczas montażu konstrukcji drewnianych przedstawione na rysunku narzędzie stosuje się do A. cięcia belek i krokwi. B. zespalania kratownic. C. wykonywania otworów. D. przedłużania elementów.

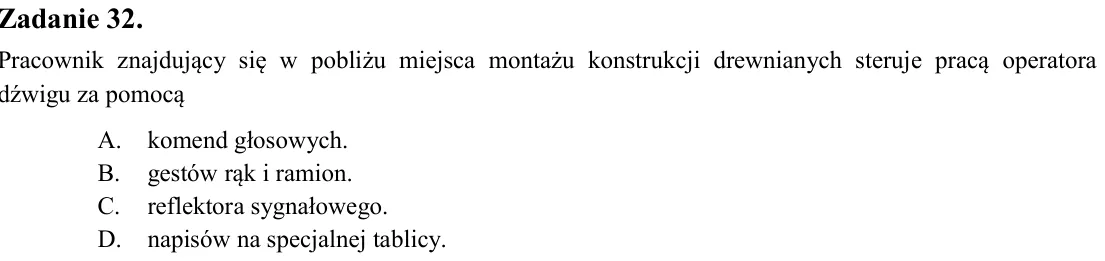

Zadanie 32. Pracownik znajdujący się w pobliżu miejsca montażu konstrukcji drewnianych steruje pracą operatora dźwigu za pomocą A. komend głosowych. B. gestów rąk i ramion. C. reflektora sygnałowego. D. napisów na specja

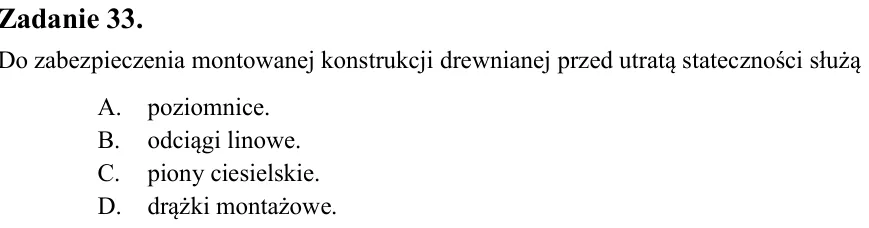

Zadanie 33. Do zabezpieczenia montowanej konstrukcji drewnianej przed utratą stateczności służą A. poziomnice. B. odciągi linowe. C. piony ciesielskie. D. drążki montażowe.

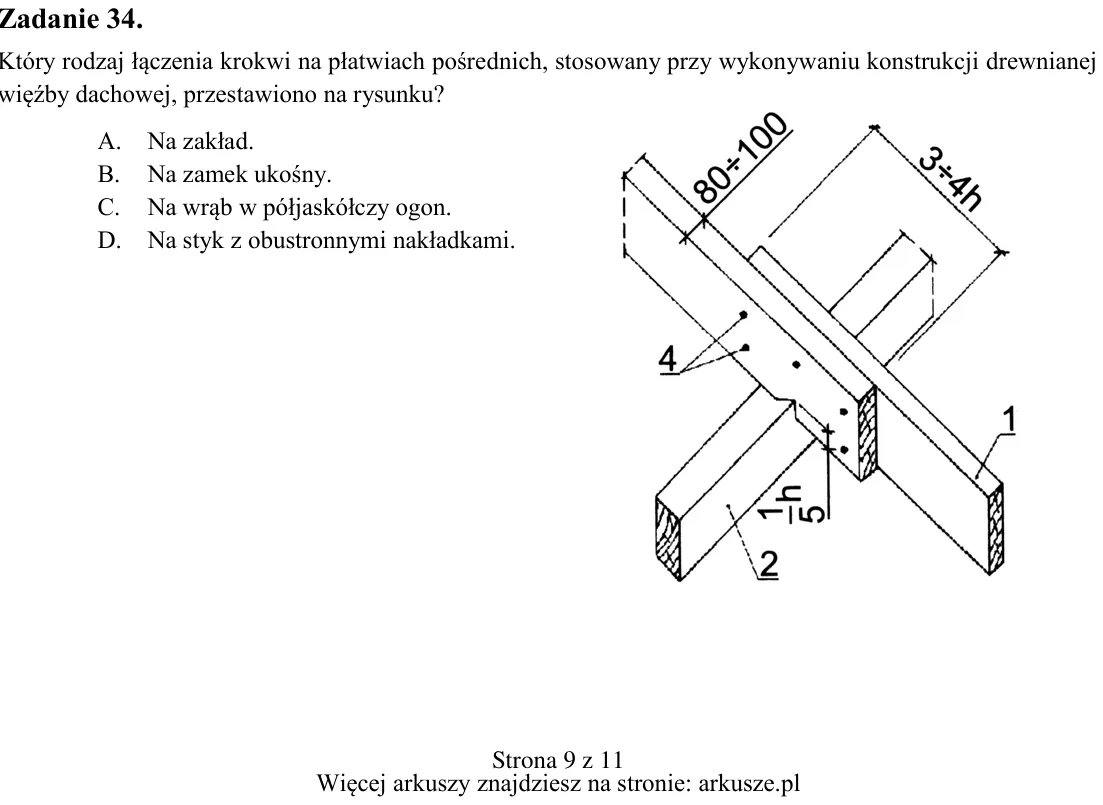

Zadanie 34. Który rodzaj łączenia krokwi na płatwiach pośrednich, stosowany przy wykonywaniu konstrukcji drewnianej więźby dachowej, przestawiono na rysunku? A. Na zakład. B. Na zamek ukośny. C. Na wrąb w półjaskółczy og

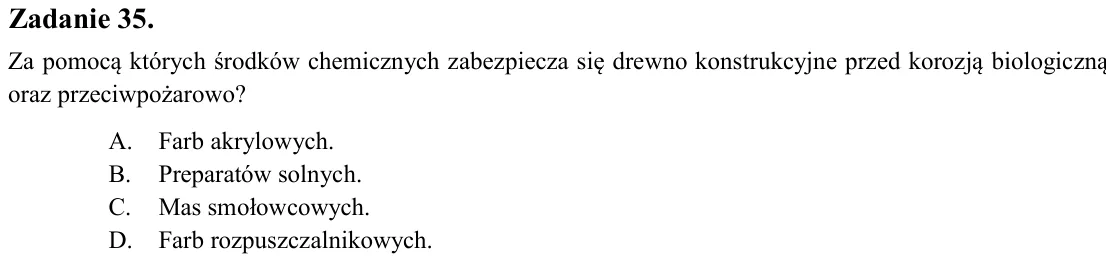

Zadanie 35. Za pomocą których środków chemicznych zabezpiecza się drewno konstrukcyjne przed korozją biologiczną oraz przeciwpożarowo? A. Farb akrylowych. B. Preparatów solnych. C. Mas smołowcowych. D. Farb rozpuszczalni

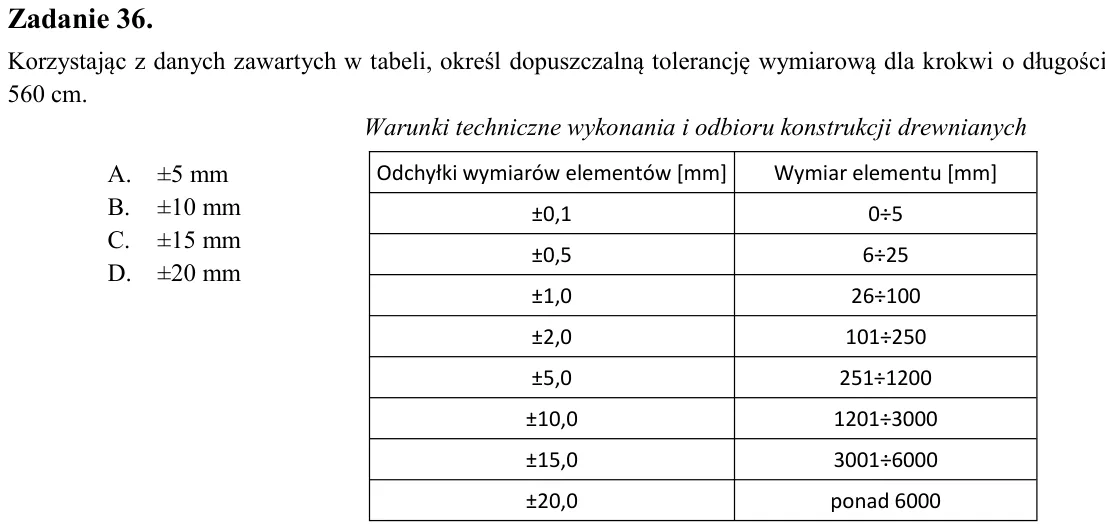

Zadanie 36. Korzystając z danych zawartych w tabeli, określ dopuszczalną tolerancję wymiarową dla krokwi o długości 560 cm. Warunki techniczne wykonania i odbioru konstrukcji drewnianych A. ±5 mm B. ±10 mm C. ±15 mm D. ±

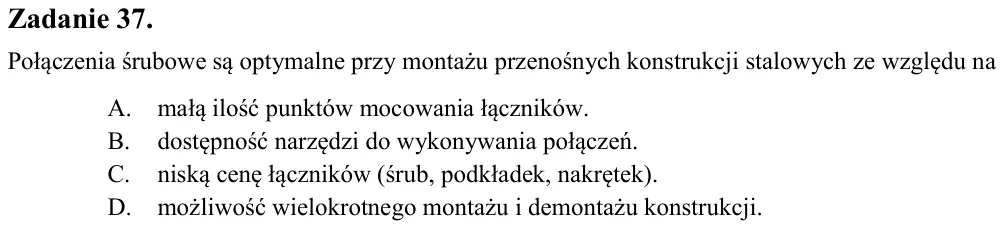

Zadanie 37. Połączenia śrubowe są optymalne przy montażu przenośnych konstrukcji stalowych ze względu na A. małą ilość punktów mocowania łączników. B. dostępność narzędzi do wykonywania połączeń. C. niską cenę łączników

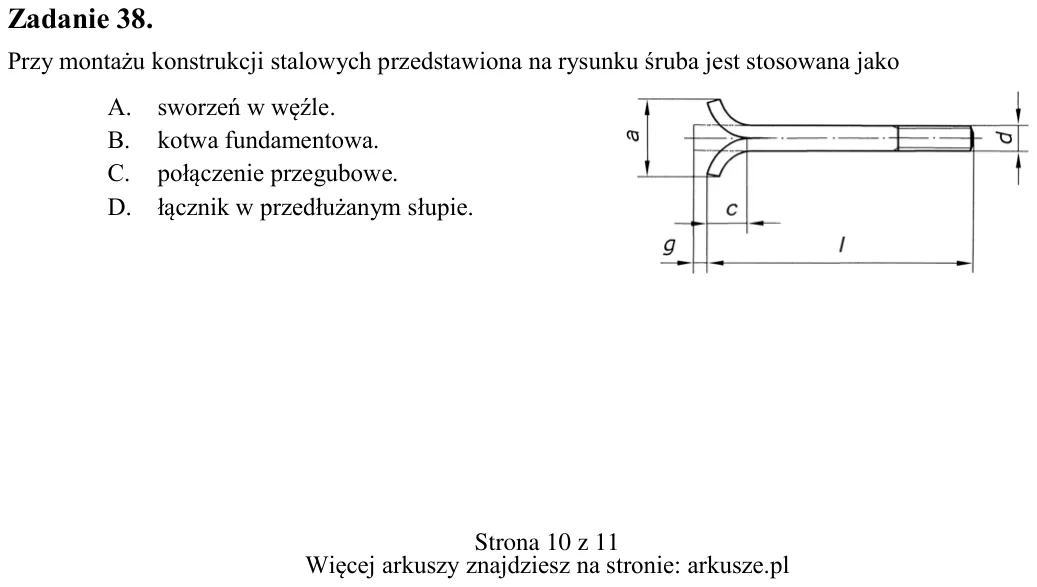

Zadanie 38. Przy montażu konstrukcji stalowych przedstawiona na rysunku śruba jest stosowana jako A. sworzeń w węźle. B. kotwa fundamentowa. C. połączenie przegubowe. D. łącznik w przedłużanym słupie. Odchyłki wymiarów e

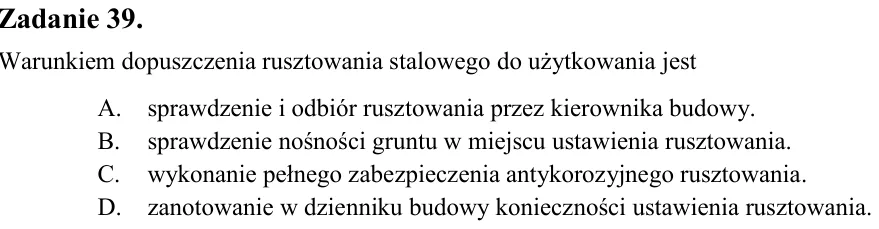

Zadanie 39. Warunkiem dopuszczenia rusztowania stalowego do użytkowania jest A. sprawdzenie i odbiór rusztowania przez kierownika budowy. B. sprawdzenie nośności gruntu w miejscu ustawienia rusztowania. C. wykonanie pełn

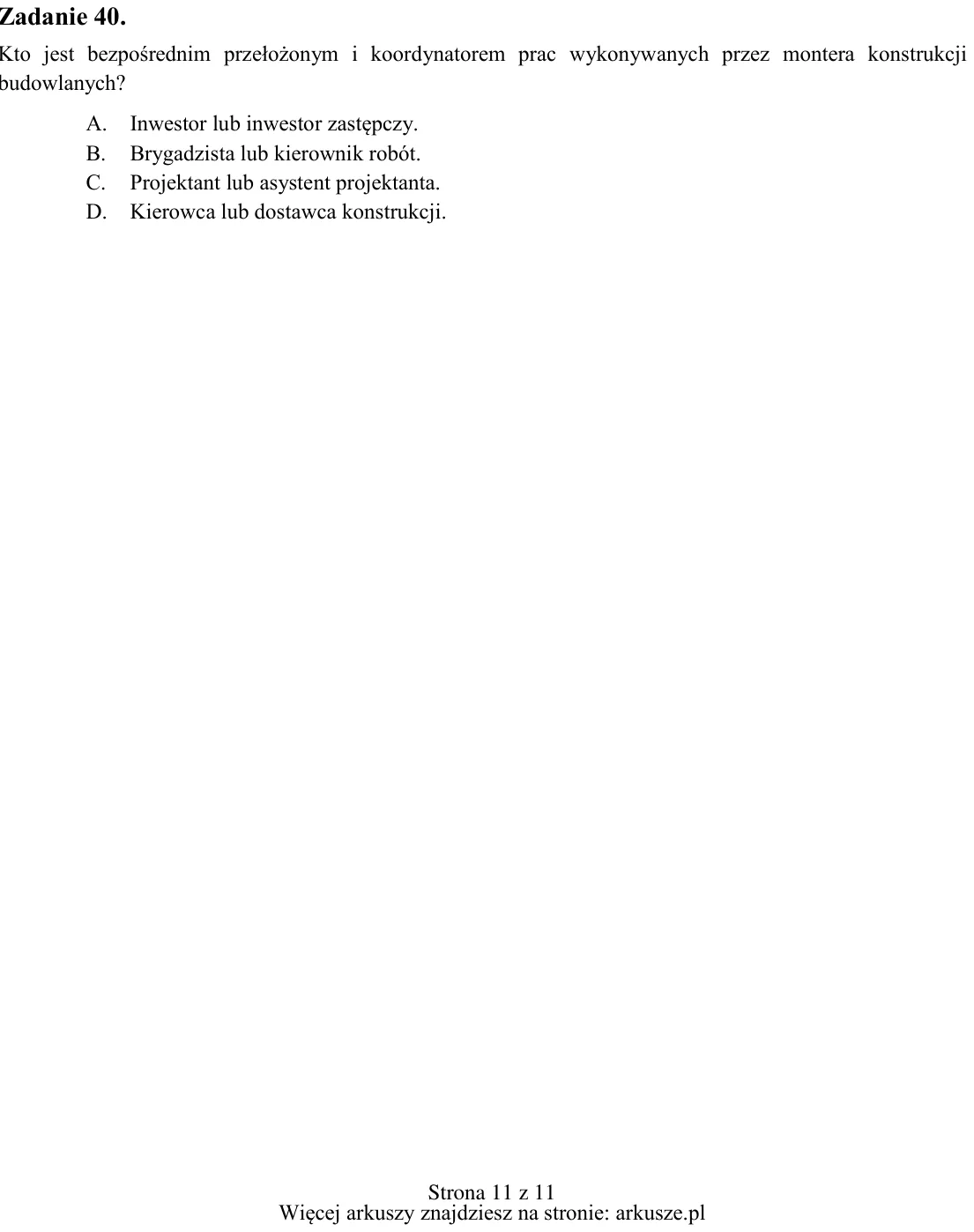

Zadanie 40. Kto jest bezpośrednim przełożonym i koordynatorem prac wykonywanych przez montera konstrukcji budowlanych? A. Inwestor lub inwestor zastępczy. B. Brygadzista lub kierownik robót. C. Projektant lub asystent pr
