B20 · Egzamin zawodowy · czerwiec 2019

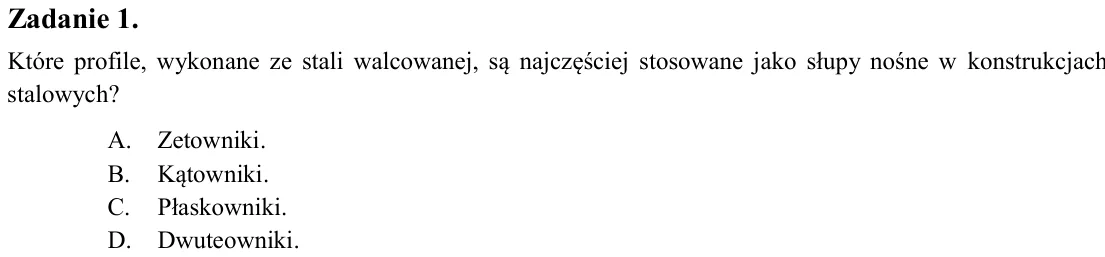

Zadanie 1. Które profile, wykonane ze stali walcowanej, są najczęściej stosowane jako słupy nośne w konstrukcjach stalowych? A. Zetowniki. B. Kątowniki. C. Płaskowniki. D. Dwuteowniki.

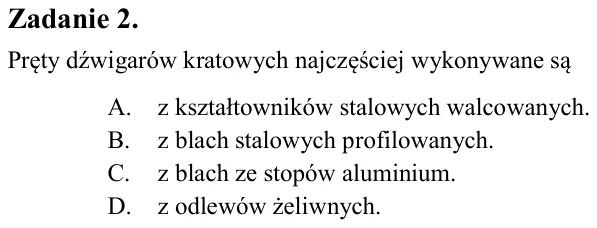

Zadanie 2. Pręty dźwigarów kratowych najczęściej wykonywane są A. z kształtowników stalowych walcowanych. B. z blach stalowych profilowanych. C. z blach ze stopów aluminium. D. z odlewów żeliwnych.

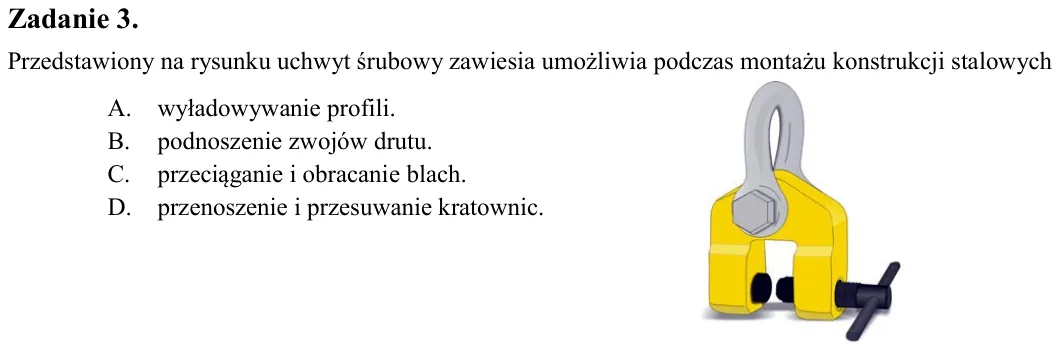

Zadanie 3. Przedstawiony na rysunku uchwyt śrubowy zawiesia umożliwia podczas montażu konstrukcji stalowych A. wyładowywanie profili. B. podnoszenie zwojów drutu. C. przeciąganie i obracanie blach. D. przenoszenie i prze

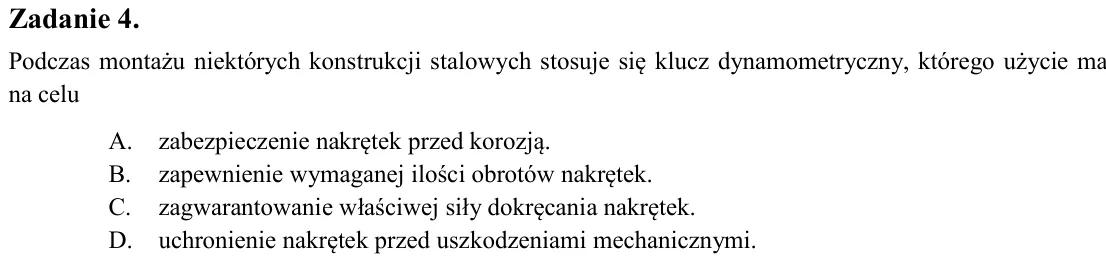

Zadanie 4. Podczas montażu niektórych konstrukcji stalowych stosuje się klucz dynamometryczny, którego użycie ma na celu A. zabezpieczenie nakrętek przed korozją. B. zapewnienie wymaganej ilości obrotów nakrętek. C. zagw

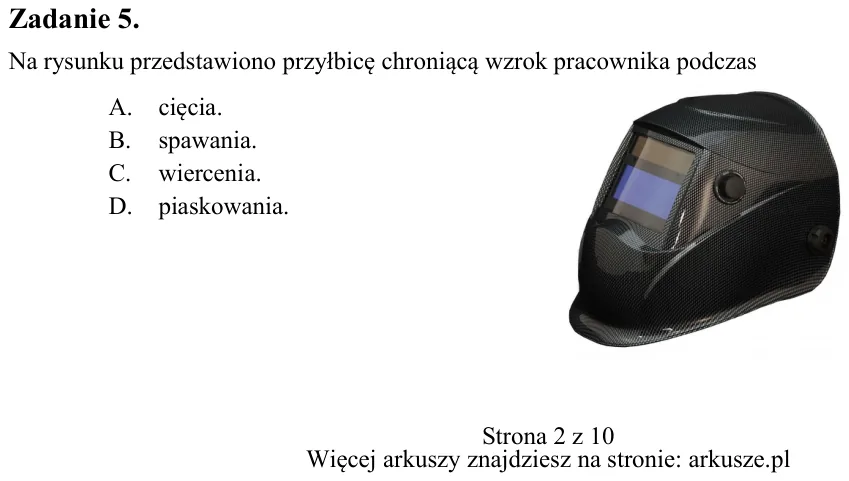

Zadanie 5. Na rysunku przedstawiono przyłbicę chroniącą wzrok pracownika podczas A. cięcia. B. spawania. C. wiercenia. D. piaskowania.

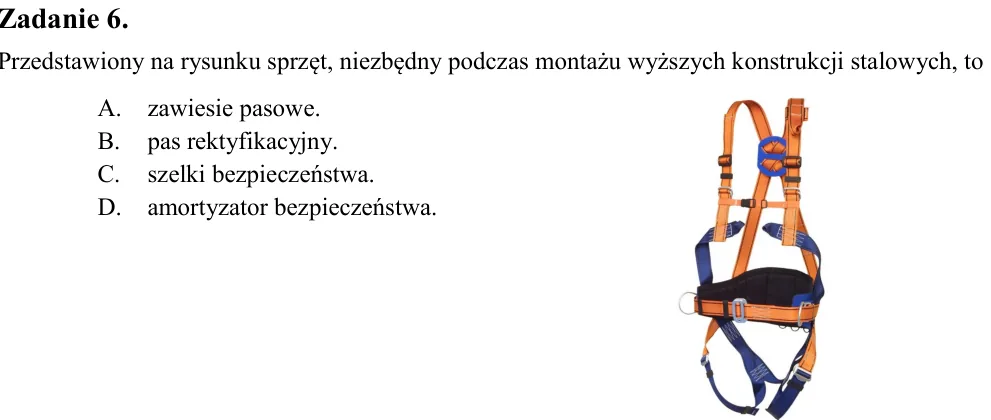

Zadanie 6. Przedstawiony na rysunku sprzęt, niezbędny podczas montażu wyższych konstrukcji stalowych, to A. zawiesie pasowe. B. pas rektyfikacyjny. C. szelki bezpieczeństwa. D. amortyzator bezpieczeństwa.

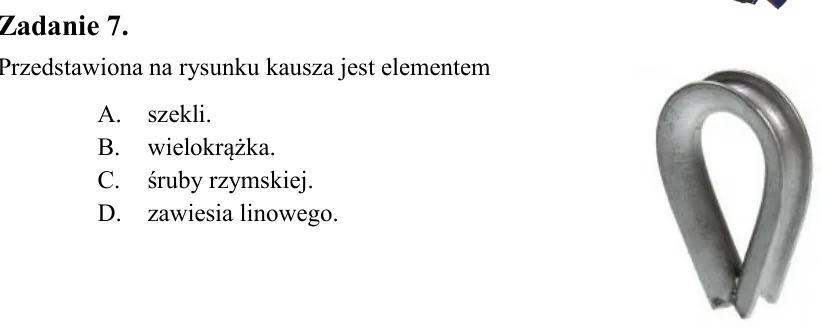

Zadanie 7. Przedstawiona na rysunku kausza jest elementem A. szekli. B. wielokrążka. C. śruby rzymskiej. D. zawiesia linowego.

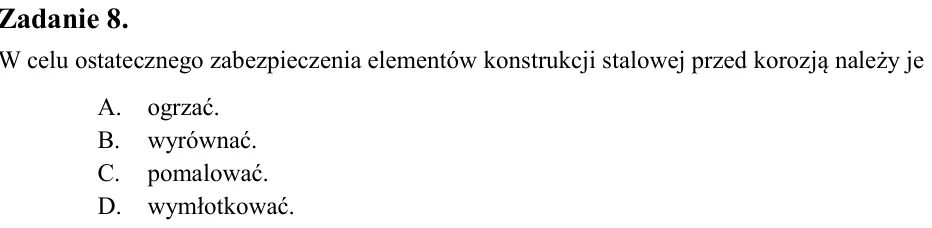

Zadanie 8. W celu ostatecznego zabezpieczenia elementów konstrukcji stalowej przed korozją należy je A. ogrzać. B. wyrównać. C. pomalować. D. wymłotkować.

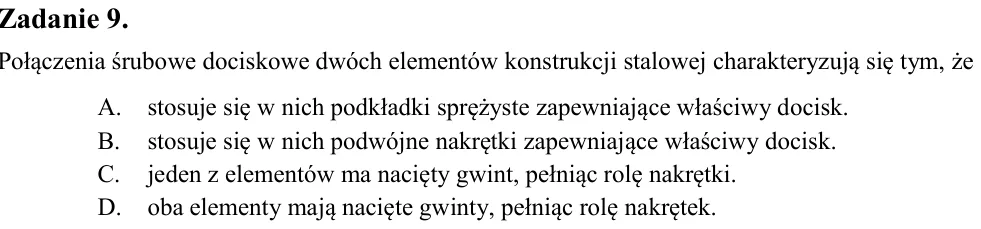

Zadanie 9. Połączenia śrubowe dociskowe dwóch elementów konstrukcji stalowej charakteryzują się tym, że A. stosuje się w nich podkładki sprężyste zapewniające właściwy docisk. B. stosuje się w nich podwójne nakrętki zape

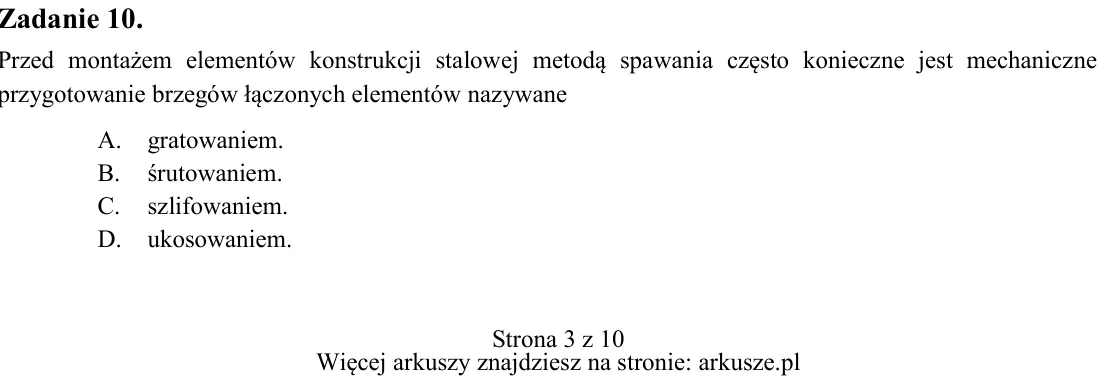

Zadanie 10. Przed montażem elementów konstrukcji stalowej metodą spawania często konieczne jest mechaniczne przygotowanie brzegów łączonych elementów nazywane A. gratowaniem. B. śrutowaniem. C. szlifowaniem. D. ukosowani

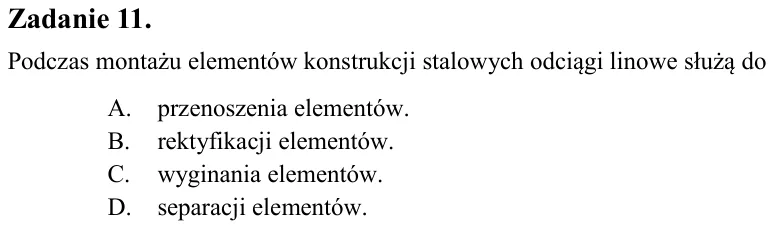

Zadanie 11. Podczas montażu elementów konstrukcji stalowych odciągi linowe służą do A. przenoszenia elementów. B. rektyfikacji elementów. C. wyginania elementów. D. separacji elementów.

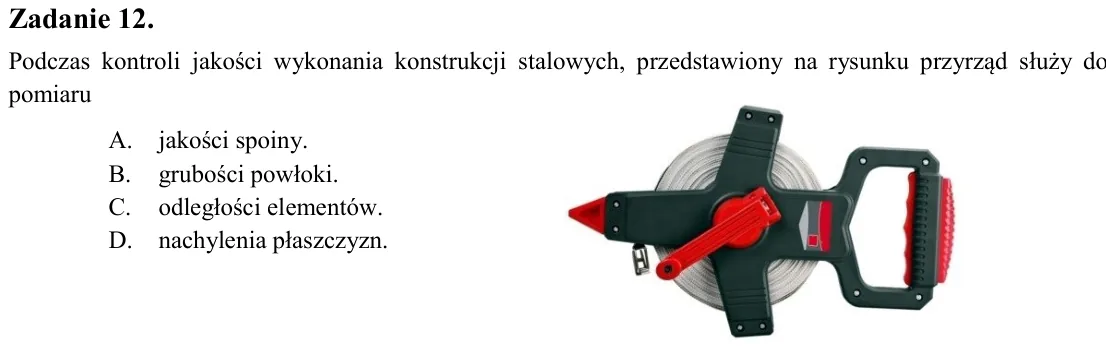

Zadanie 12. Podczas kontroli jakości wykonania konstrukcji stalowych, przedstawiony na rysunku przyrząd służy do pomiaru A. jakości spoiny. B. grubości powłoki. C. odległości elementów. D. nachylenia płaszczyzn.

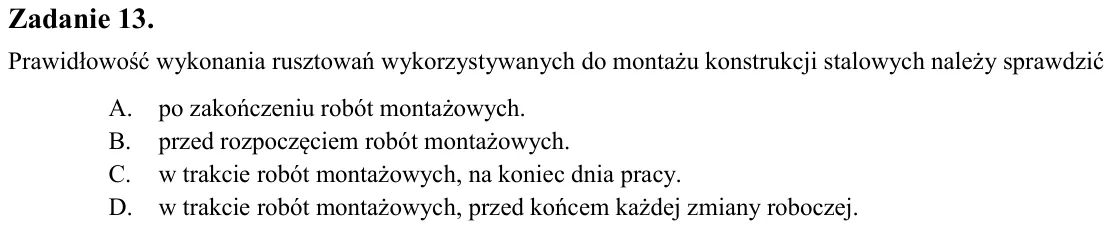

Zadanie 13. Prawidłowość wykonania rusztowań wykorzystywanych do montażu konstrukcji stalowych należy sprawdzić A. po zakończeniu robót montażowych. B. przed rozpoczęciem robót montażowych. C. w trakcie robót montażowych

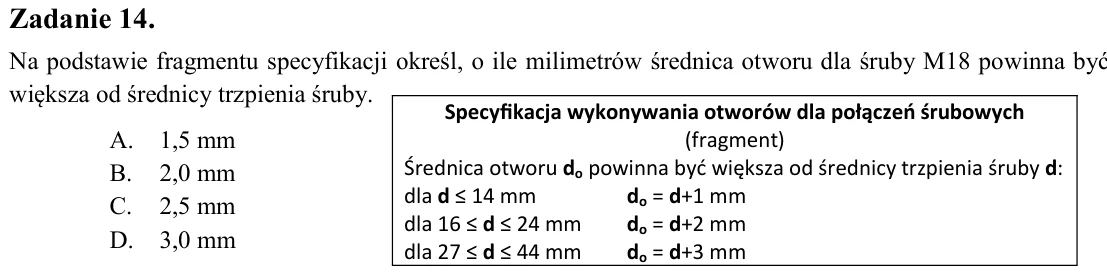

Zadanie 14. Na podstawie fragmentu specyfikacji określ, o ile milimetrów średnica otworu dla śruby M18 powinna być większa od średnicy trzpienia śruby. A. 1,5 mm B. 2,0 mm C. 2,5 mm D. 3,0 mm

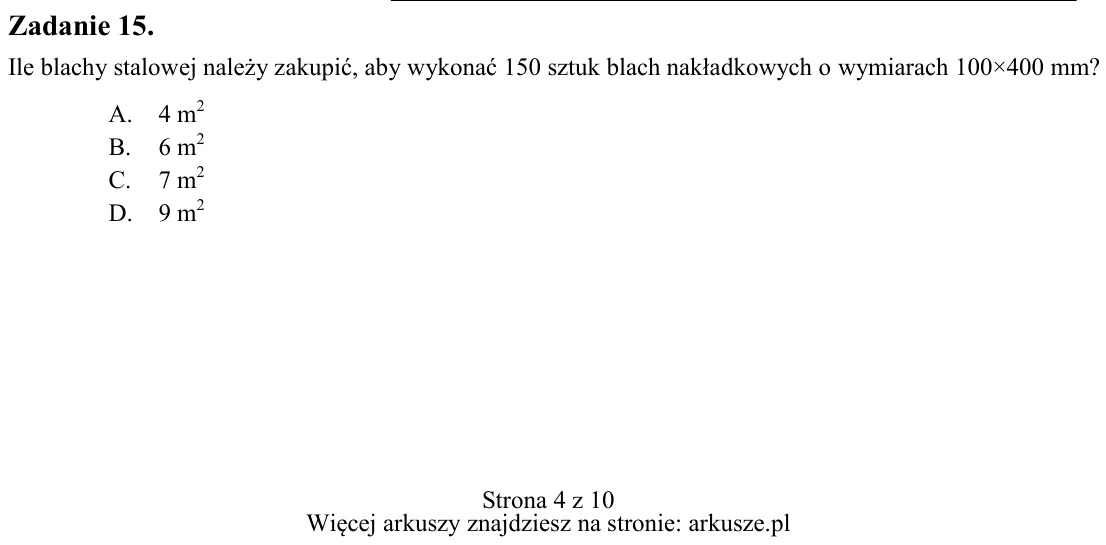

Zadanie 15. Ile blachy stalowej należy zakupić, aby wykonać 150 sztuk blach nakładkowych o wymiarach 100×400 mm? A. 4 m2 B. 6 m2 C. 7 m2 D. 9 m2 Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment) Średnica

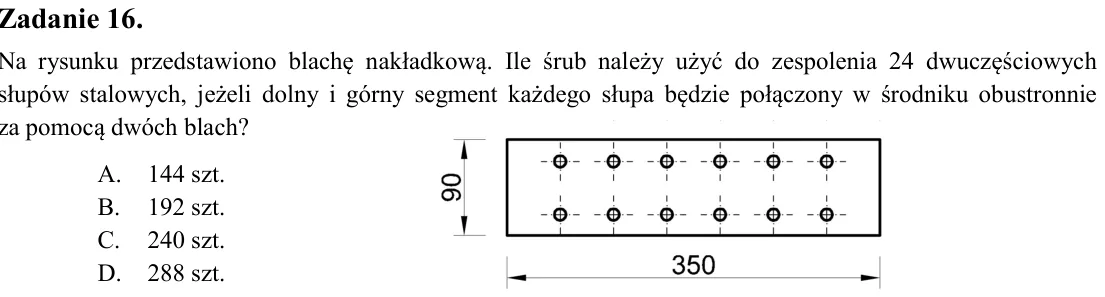

Zadanie 16. Na rysunku przedstawiono blachę nakładkową. Ile śrub należy użyć do zespolenia 24 dwuczęściowych słupów stalowych, jeżeli dolny i górny segment każdego słupa będzie połączony w środniku obustronnie za pomocą

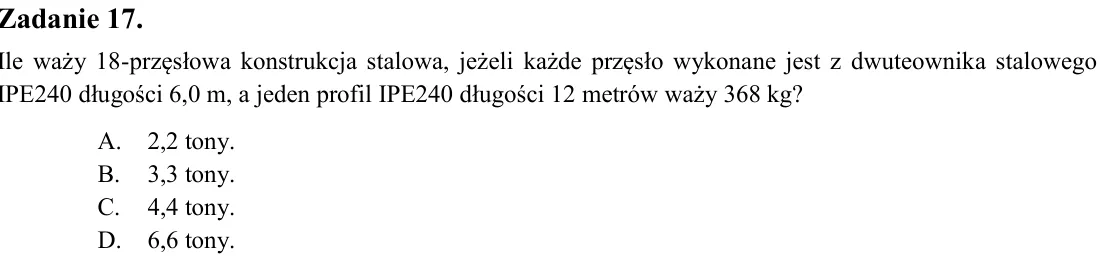

Zadanie 17. Ile waży 18-przęsłowa konstrukcja stalowa, jeżeli każde przęsło wykonane jest z dwuteownika stalowego IPE240 długości 6,0 m, a jeden profil IPE240 długości 12 metrów waży 368 kg? A. 2,2 tony. B. 3,3 tony. C.

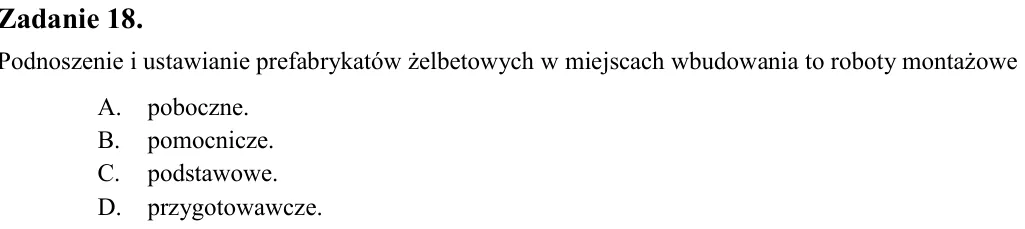

Zadanie 18. Podnoszenie i ustawianie prefabrykatów żelbetowych w miejscach wbudowania to roboty montażowe A. poboczne. B. pomocnicze. C. podstawowe. D. przygotowawcze.

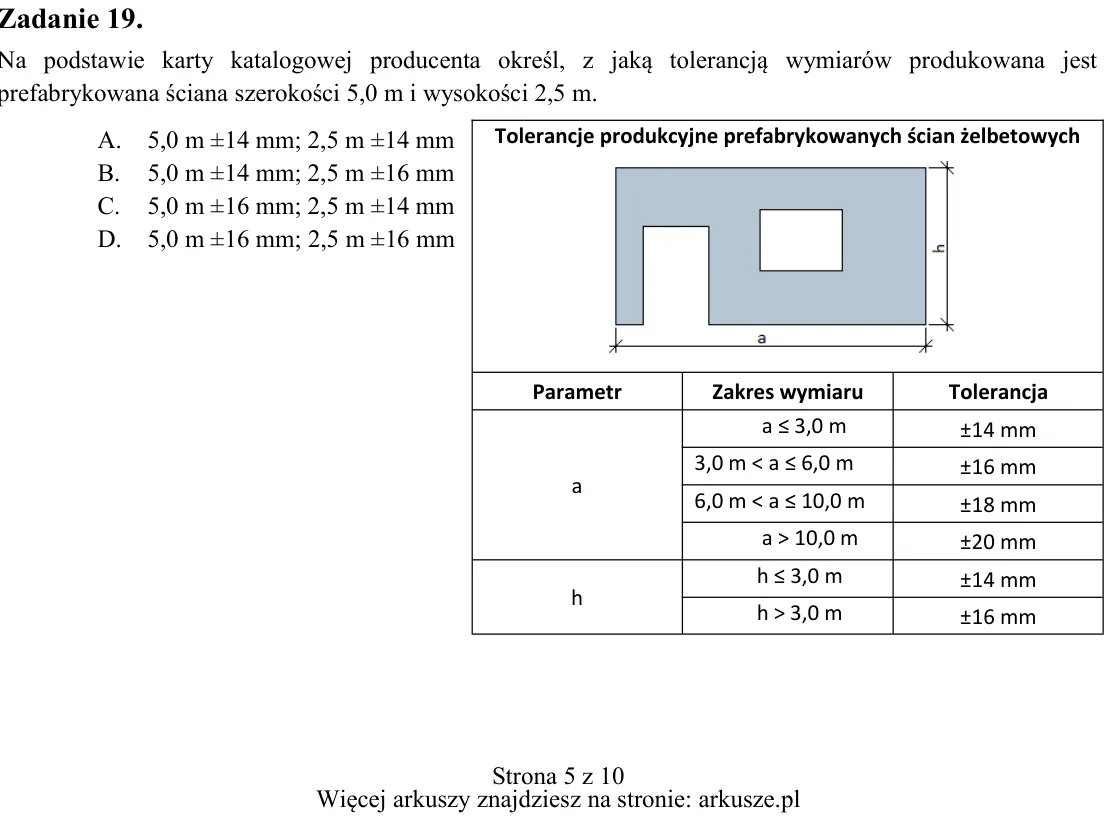

Zadanie 19. Na podstawie karty katalogowej producenta określ, z jaką tolerancją wymiarów produkowana jest prefabrykowana ściana szerokości 5,0 m i wysokości 2,5 m. A. 5,0 m ±14 mm; 2,5 m ±14 mm B. 5,0 m ±14 mm; 2,5 m ±16

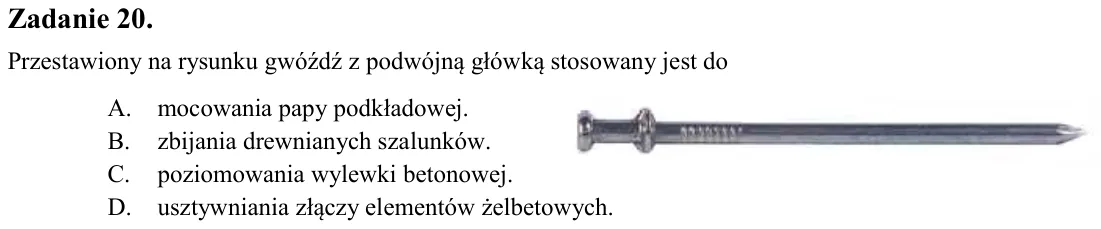

Zadanie 20. Przestawiony na rysunku gwóźdź z podwójną główką stosowany jest do A. mocowania papy podkładowej. B. zbijania drewnianych szalunków. C. poziomowania wylewki betonowej. D. usztywniania złączy elementów żelbeto

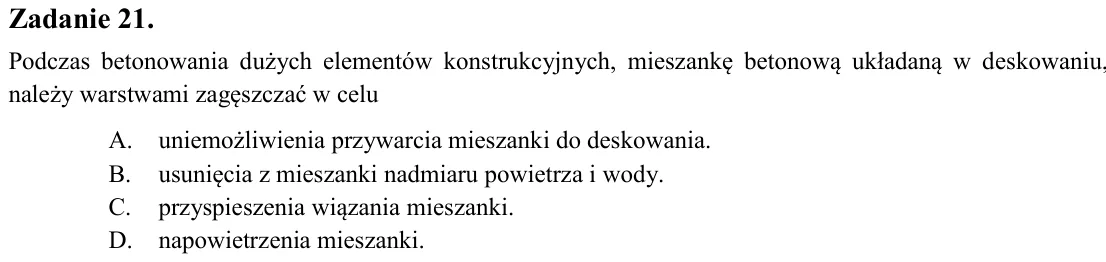

Zadanie 21. Podczas betonowania dużych elementów konstrukcyjnych, mieszankę betonową układaną w deskowaniu, należy warstwami zagęszczać w celu A. uniemożliwienia przywarcia mieszanki do deskowania. B. usunięcia z mieszan

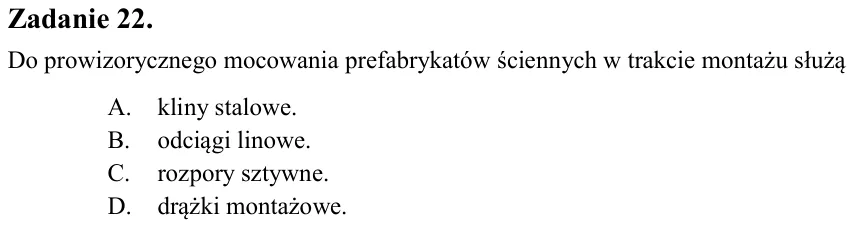

Zadanie 22. Do prowizorycznego mocowania prefabrykatów ściennych w trakcie montażu służą A. kliny stalowe. B. odciągi linowe. C. rozpory sztywne. D. drążki montażowe.

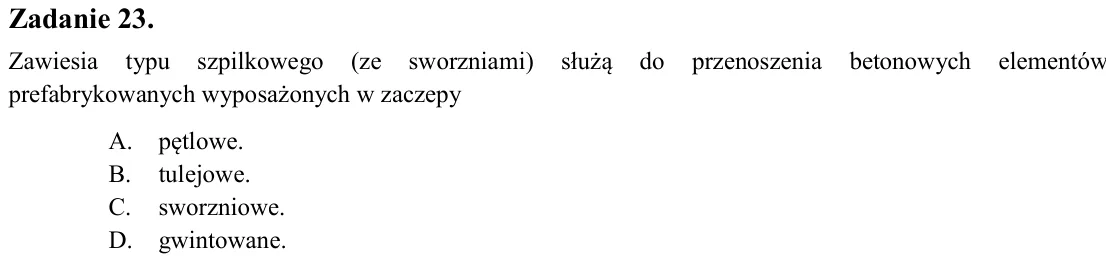

Zadanie 23. Zawiesia typu szpilkowego (ze sworzniami) służą do przenoszenia betonowych elementów prefabrykowanych wyposażonych w zaczepy A. pętlowe. B. tulejowe. C. sworzniowe. D. gwintowane.

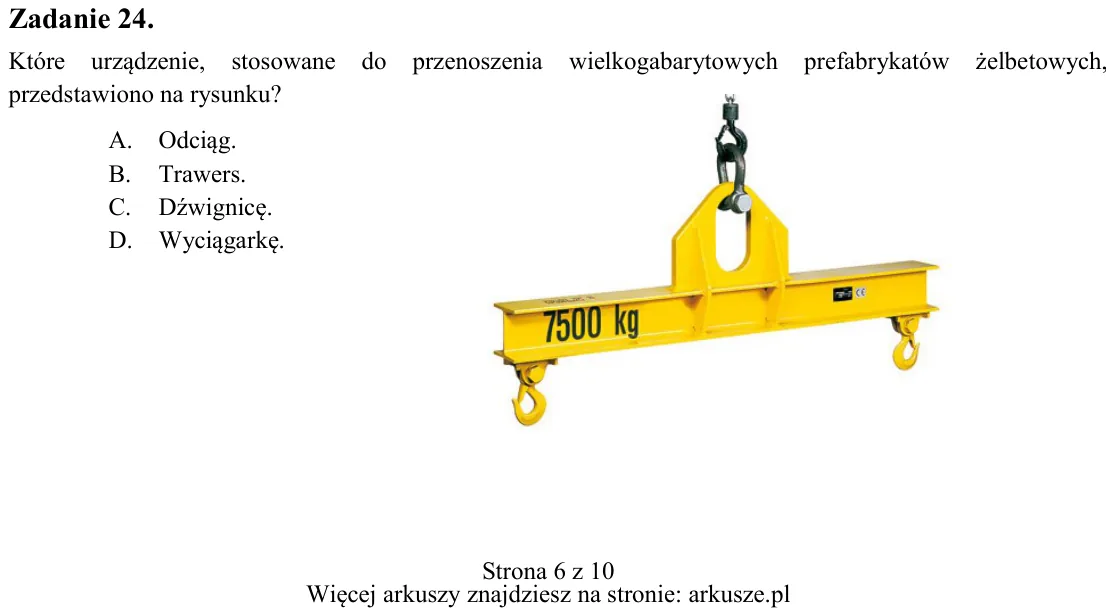

Zadanie 24. Które urządzenie, stosowane do przenoszenia wielkogabarytowych prefabrykatów żelbetowych, przedstawiono na rysunku? A. Odciąg. B. Trawers. C. Dźwignicę. D. Wyciągarkę.

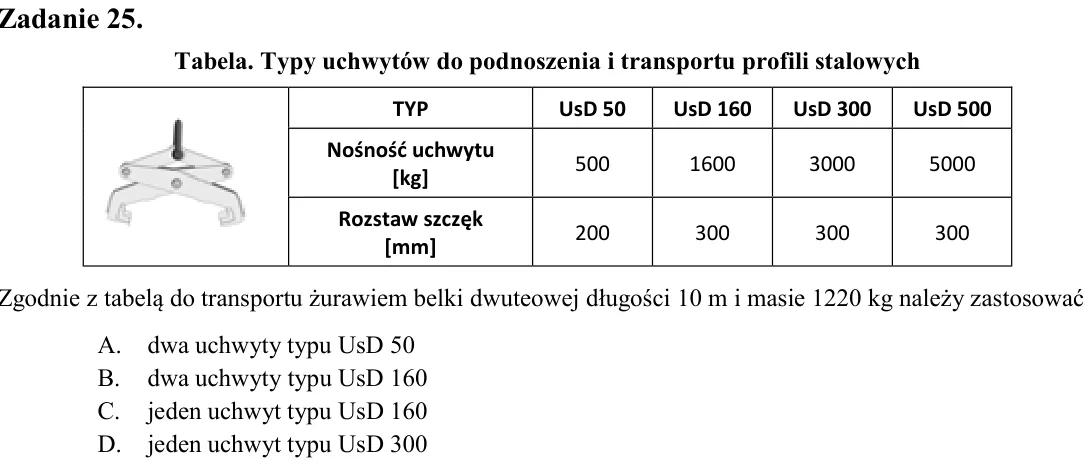

Zadanie 25. Tabela. Typy uchwytów do podnoszenia i transportu profili stalowych Zgodnie z tabelą do transportu żurawiem belki dwuteowej długości 10 m i masie 1220 kg należy zastosować A. dwa uchwyty typu UsD 50 B. dwa uc

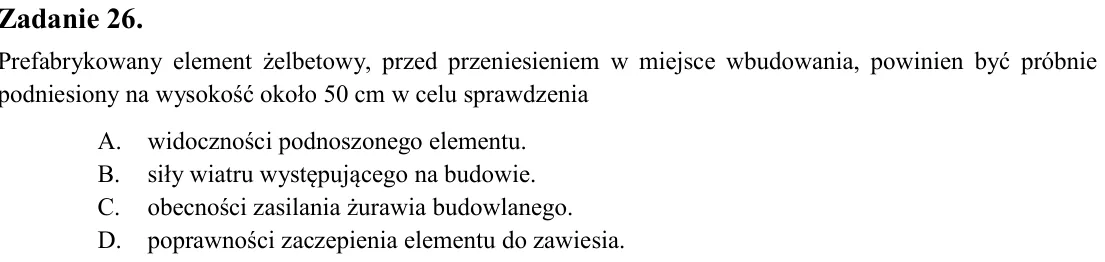

Zadanie 26. Prefabrykowany element żelbetowy, przed przeniesieniem w miejsce wbudowania, powinien być próbnie podniesiony na wysokość około 50 cm w celu sprawdzenia A. widoczności podnoszonego elementu. B. siły wiatru wy

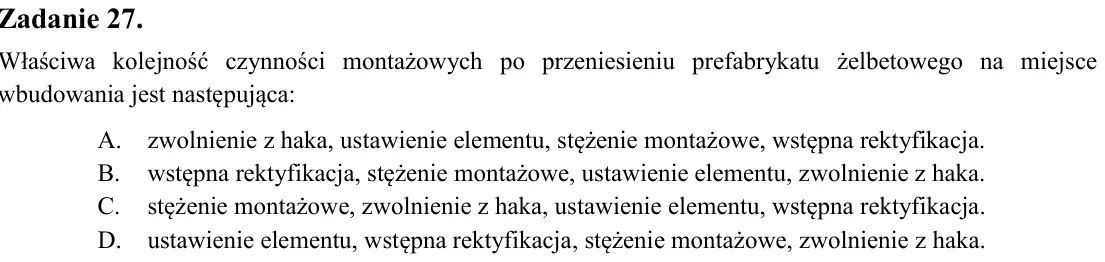

Zadanie 27. Właściwa kolejność czynności montażowych po przeniesieniu prefabrykatu żelbetowego na miejsce wbudowania jest następująca: A. zwolnienie z haka, ustawienie elementu, stężenie montażowe, wstępna rektyfikacja.

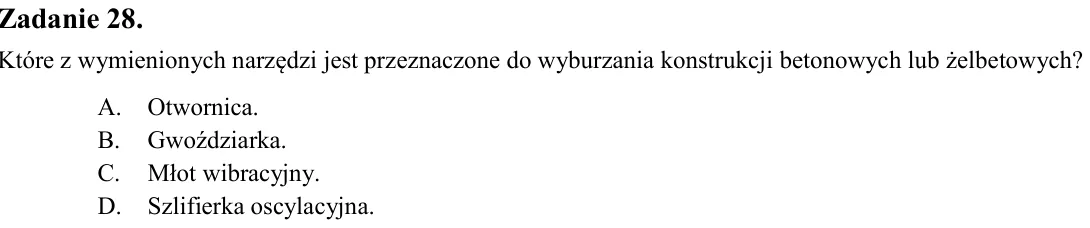

Zadanie 28. Które z wymienionych narzędzi jest przeznaczone do wyburzania konstrukcji betonowych lub żelbetowych? A. Otwornica. B. Gwoździarka. C. Młot wibracyjny. D. Szlifierka oscylacyjna.

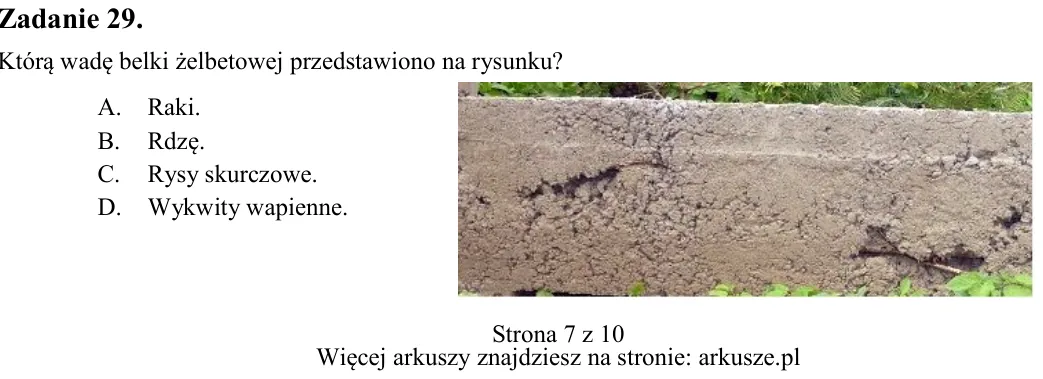

Zadanie 29. Którą wadę belki żelbetowej przedstawiono na rysunku? A. Raki. B. Rdzę. C. Rysy skurczowe. D. Wykwity wapienne. TYP UsD 50 UsD 160 UsD 300 UsD 500 Nośność uchwytu [kg] 500 1600 3000 5000 Rozstaw szczęk [mm] 2

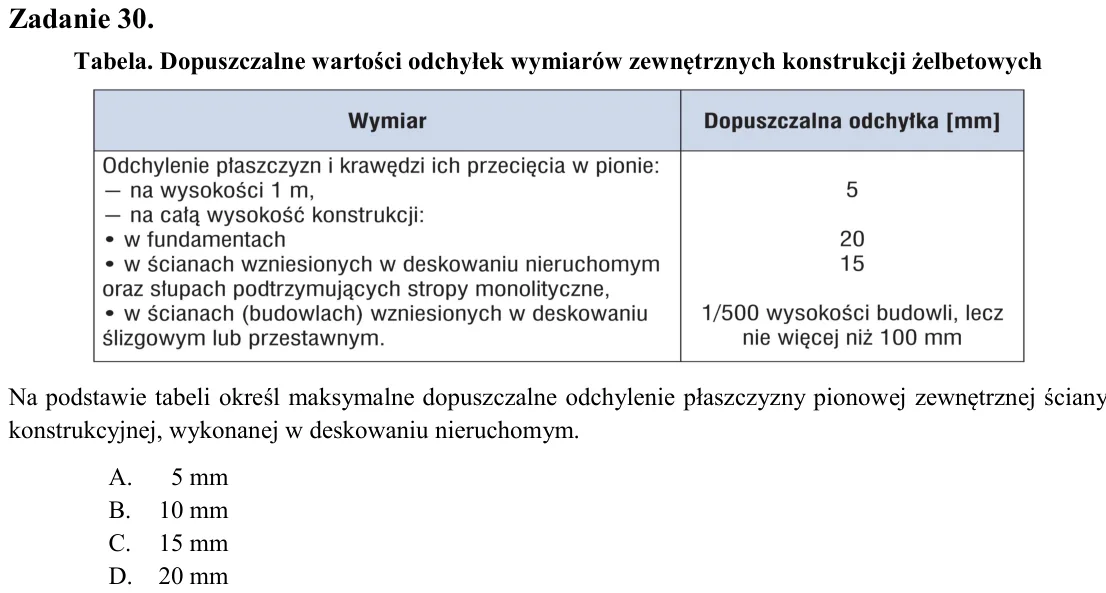

Zadanie 30. Tabela. Dopuszczalne wartości odchyłek wymiarów zewnętrznych konstrukcji żelbetowych Na podstawie tabeli określ maksymalne dopuszczalne odchylenie płaszczyzny pionowej zewnętrznej ściany konstrukcyjnej, wykon

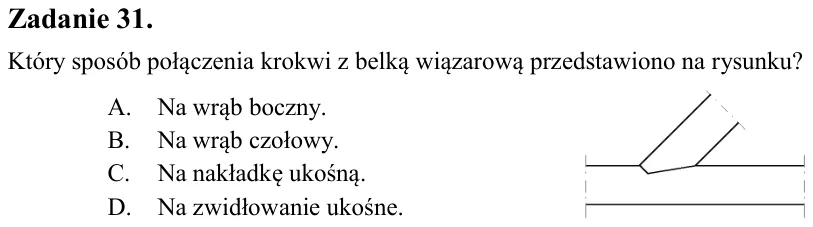

Zadanie 31. Który sposób połączenia krokwi z belką wiązarową przedstawiono na rysunku? A. Na wrąb boczny. B. Na wrąb czołowy. C. Na nakładkę ukośną. D. Na zwidłowanie ukośne.

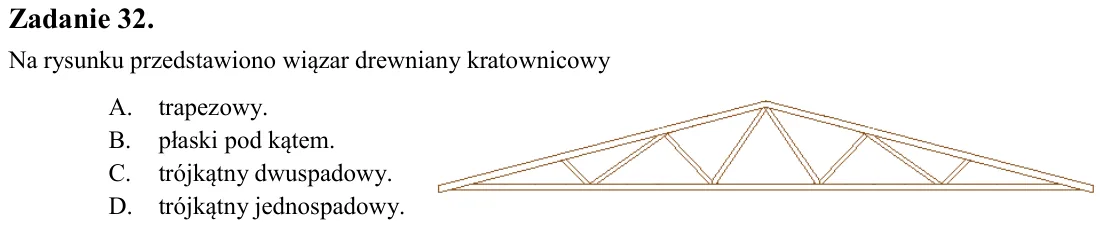

Zadanie 32. Na rysunku przedstawiono wiązar drewniany kratownicowy A. trapezowy. B. płaski pod kątem. C. trójkątny dwuspadowy. D. trójkątny jednospadowy.

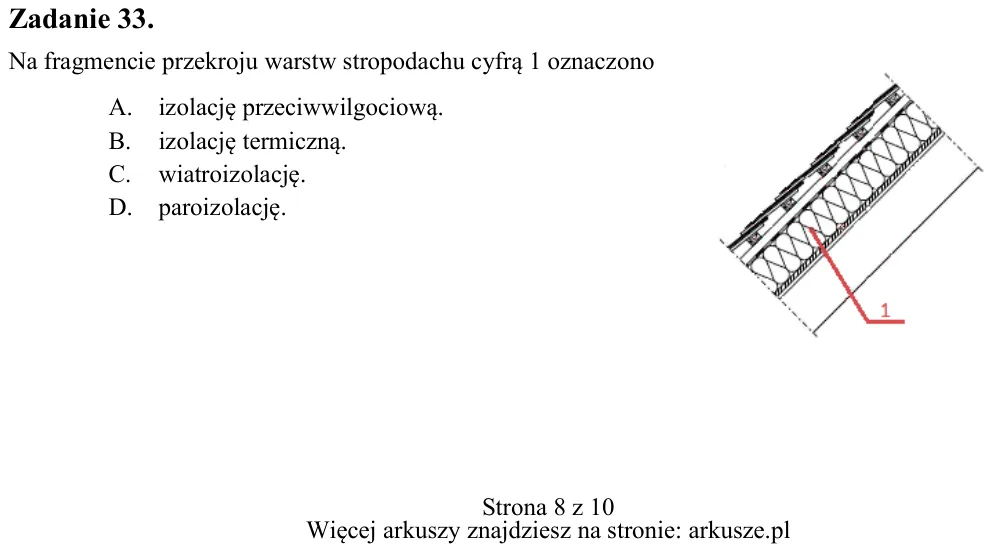

Zadanie 33. Na fragmencie przekroju warstw stropodachu cyfrą 1 oznaczono A. izolację przeciwwilgociową. B. izolację termiczną. C. wiatroizolację. D. paroizolację.

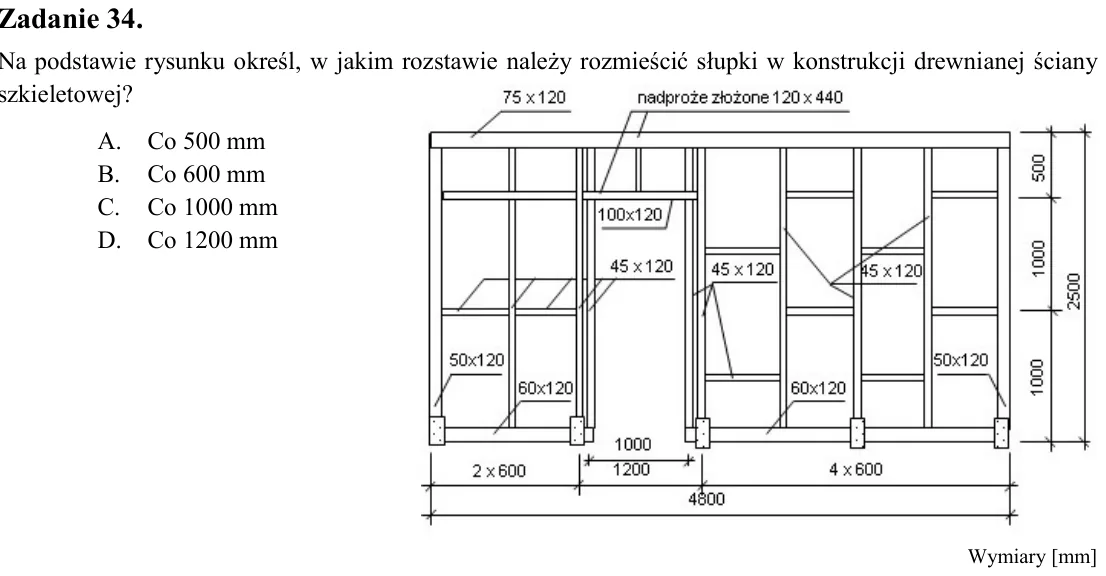

Zadanie 34. Na podstawie rysunku określ, w jakim rozstawie należy rozmieścić słupki w konstrukcji drewnianej ściany szkieletowej? A. Co 500 mm B. Co 600 mm C. Co 1000 mm D. Co 1200 mm Wymiary [mm]

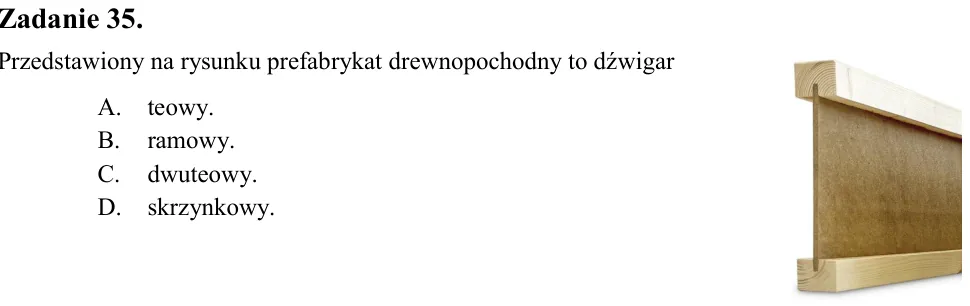

Zadanie 35. Przedstawiony na rysunku prefabrykat drewnopochodny to dźwigar A. teowy. B. ramowy. C. dwuteowy. D. skrzynkowy.

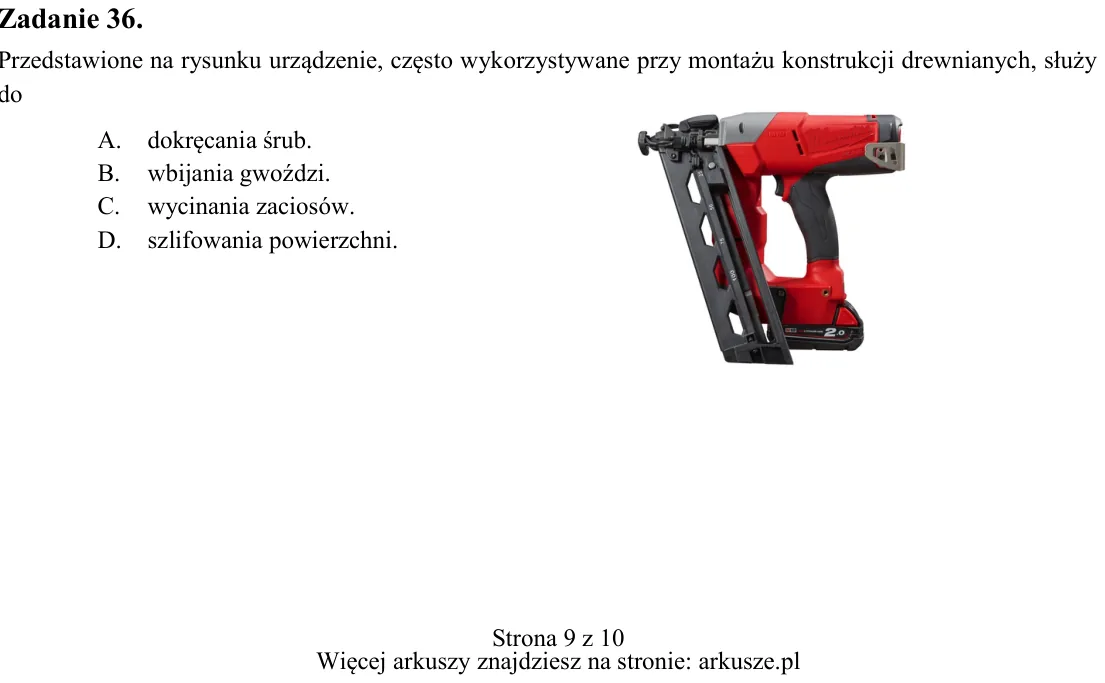

Zadanie 36. Przedstawione na rysunku urządzenie, często wykorzystywane przy montażu konstrukcji drewnianych, służy do A. dokręcania śrub. B. wbijania gwoździ. C. wycinania zaciosów. D. szlifowania powierzchni.

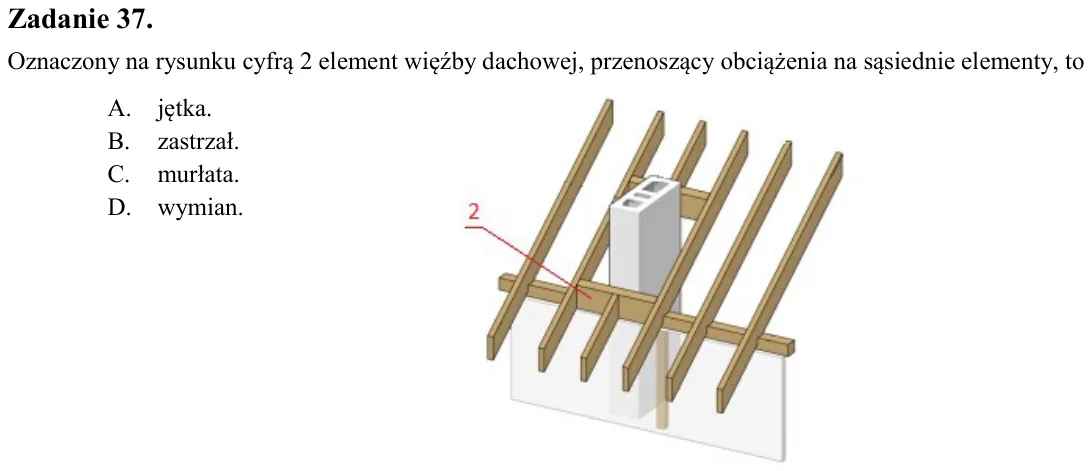

Zadanie 37. Oznaczony na rysunku cyfrą 2 element więźby dachowej, przenoszący obciążenia na sąsiednie elementy, to A. jętka. B. zastrzał. C. murłata. D. wymian.

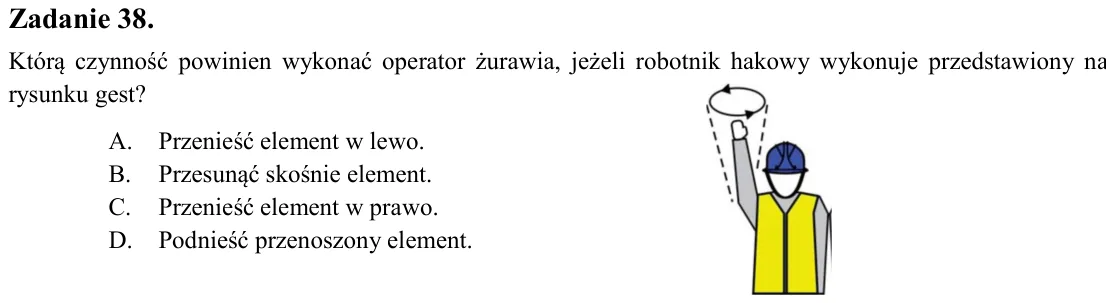

Zadanie 38. Którą czynność powinien wykonać operator żurawia, jeżeli robotnik hakowy wykonuje przedstawiony na rysunku gest? A. Przenieść element w lewo. B. Przesunąć skośnie element. C. Przenieść element w prawo. D. Pod

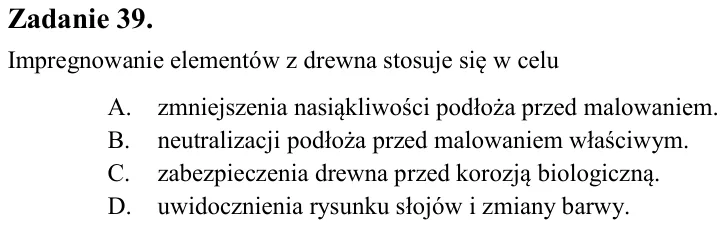

Zadanie 39. Impregnowanie elementów z drewna stosuje się w celu A. zmniejszenia nasiąkliwości podłoża przed malowaniem. B. neutralizacji podłoża przed malowaniem właściwym. C. zabezpieczenia drewna przed korozją biologic

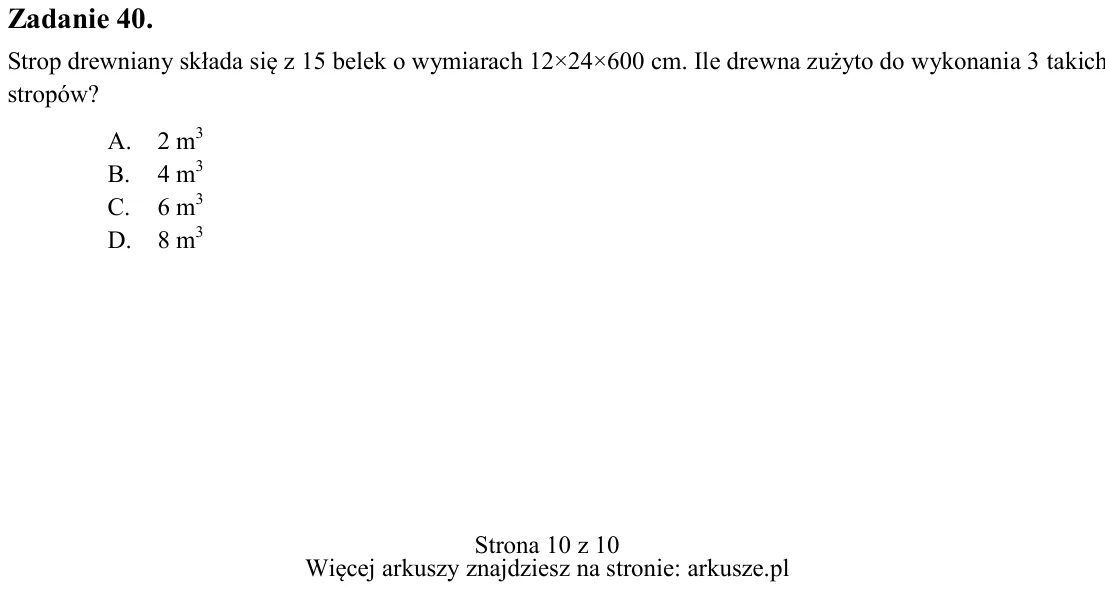

Zadanie 40. Strop drewniany składa się z 15 belek o wymiarach 12×24×600 cm. Ile drewna zużyto do wykonania 3 takich stropów? A. 2 m3 B. 4 m3 C. 6 m3 D. 8 m3
