B21 · Egzamin zawodowy · czerwiec 2017

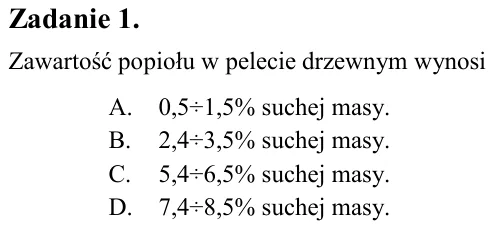

Zadanie 1. Zawartość popiołu w pelecie drzewnym wynosi A. 0,5÷1,5% suchej masy. B. 2,4÷3,5% suchej masy. C. 5,4÷6,5% suchej masy. D. 7,4÷8,5% suchej masy.

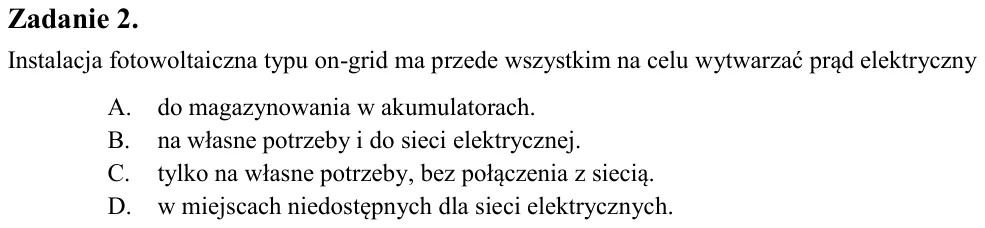

Zadanie 2. Instalacja fotowoltaiczna typu on-grid ma przede wszystkim na celu wytwarzać prąd elektryczny A. do magazynowania w akumulatorach. B. na własne potrzeby i do sieci elektrycznej. C. tylko na własne potrzeby, be

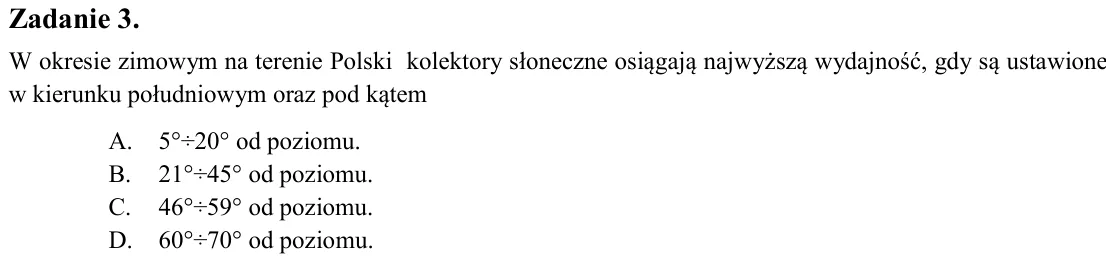

Zadanie 3. W okresie zimowym na terenie Polski kolektory słoneczne osiągają najwyższą wydajność, gdy są ustawione w kierunku południowym oraz pod kątem A. 5°÷20° od poziomu. B. 21°÷45° od poziomu. C. 46°÷59° od poziomu.

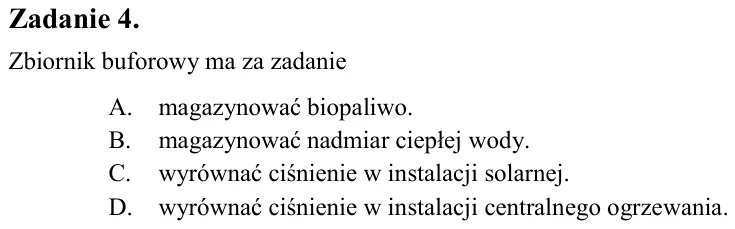

Zadanie 4. Zbiornik buforowy ma za zadanie A. magazynować biopaliwo. B. magazynować nadmiar ciepłej wody. C. wyrównać ciśnienie w instalacji solarnej. D. wyrównać ciśnienie w instalacji centralnego ogrzewania.

Zadanie 5. Podstawowym składnikiem biogazu jest A. etan. B. butan. C. metan. D. propan.

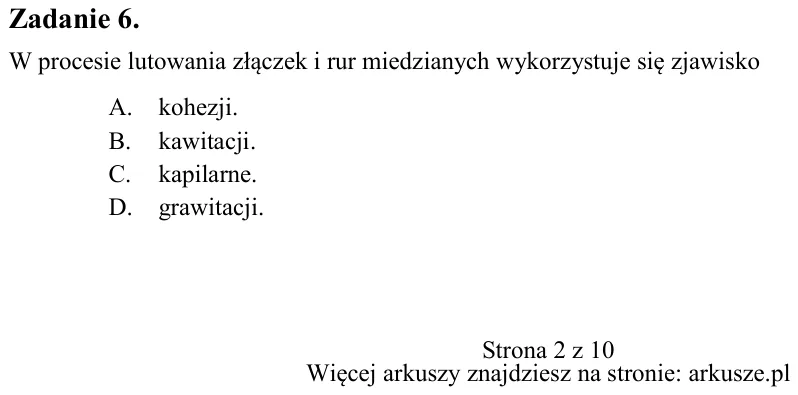

Zadanie 6. W procesie lutowania złączek i rur miedzianych wykorzystuje się zjawisko A. kohezji. B. kawitacji. C. kapilarne. D. grawitacji.

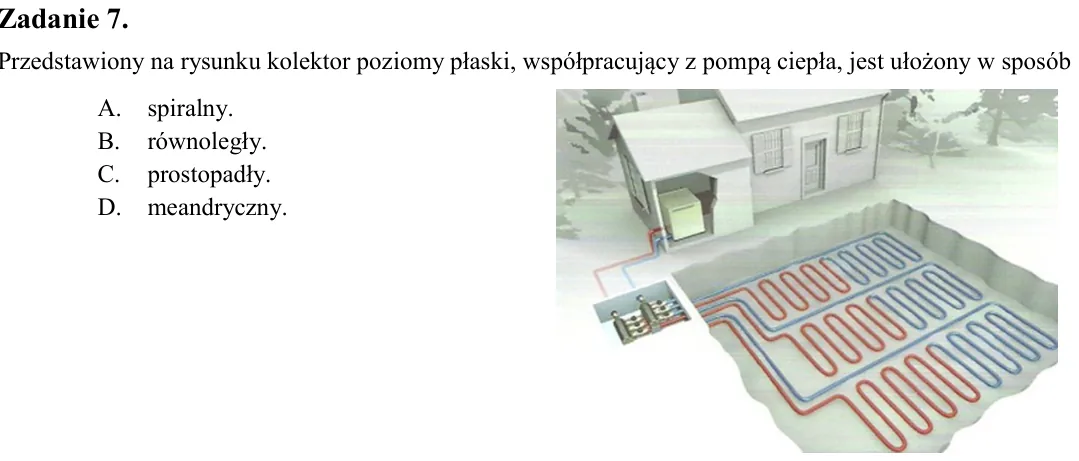

Zadanie 7. Przedstawiony na rysunku kolektor poziomy płaski, współpracujący z pompą ciepła, jest ułożony w sposób A. spiralny. B. równoległy. C. prostopadły. D. meandryczny.

Zadanie 8. Produktem ubocznym przy produkcji biodiesla jest A. glikol. B. etanol. C. metanol. D. gliceryna.

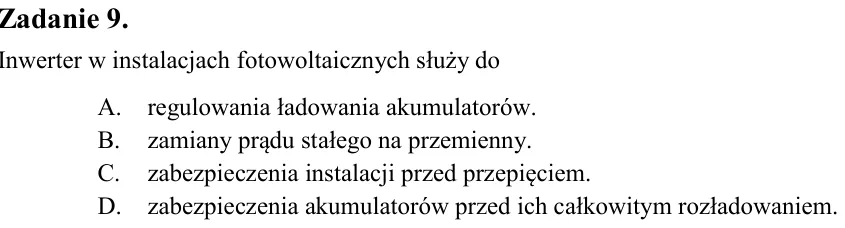

Zadanie 9. Inwerter w instalacjach fotowoltaicznych służy do A. regulowania ładowania akumulatorów. B. zamiany prądu stałego na przemienny. C. zabezpieczenia instalacji przed przepięciem. D. zabezpieczenia akumulatorów p

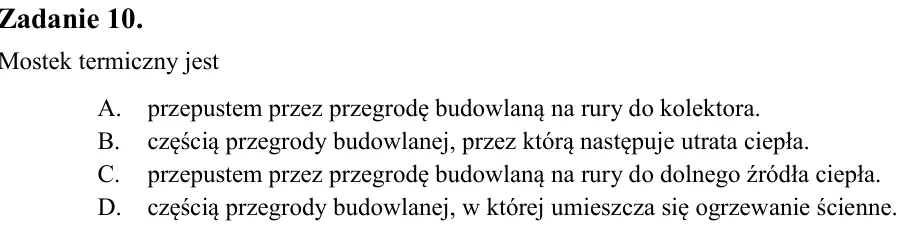

Zadanie 10. Mostek termiczny jest A. przepustem przez przegrodę budowlaną na rury do kolektora. B. częścią przegrody budowlanej, przez którą następuje utrata ciepła. C. przepustem przez przegrodę budowlaną na rury do dol

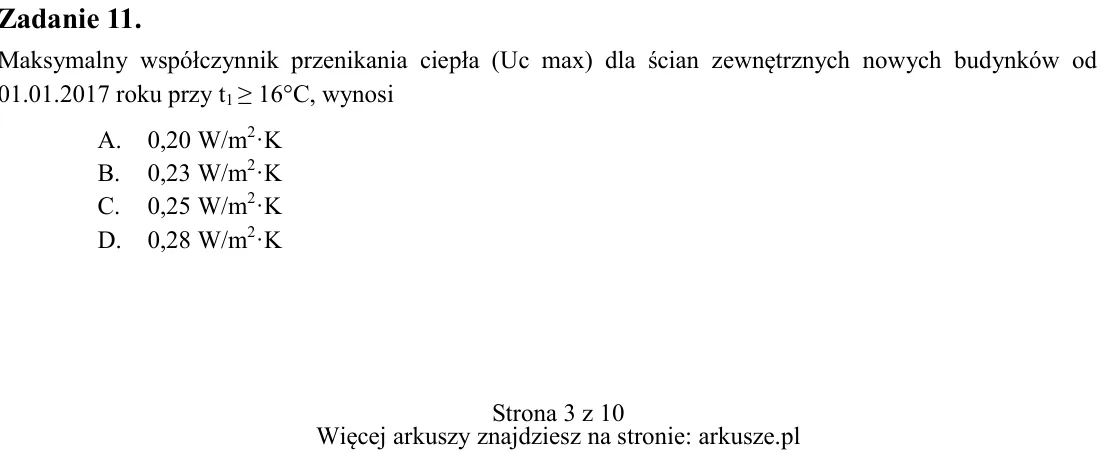

Zadanie 11. Maksymalny współczynnik przenikania ciepła (Uc max) dla ścian zewnętrznych nowych budynków od 01.01.2017 roku przy t1 ≥ 16°C, wynosi A. 0,20 W/m2·K B. 0,23 W/m2·K C. 0,25 W/m2·K D. 0,28 W/m2·K

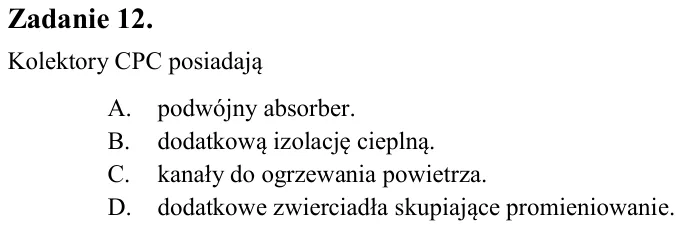

Zadanie 12. Kolektory CPC posiadają A. podwójny absorber. B. dodatkową izolację cieplną. C. kanały do ogrzewania powietrza. D. dodatkowe zwierciadła skupiające promieniowanie.

Zadanie 13. Znak ostrzegawczy przestawiony na rysunku informuje o A. gorącej powierzchni. B. szkodliwych oparach. C. łatwopalnej substancji. D. niebezpieczeństwie poślizgu.

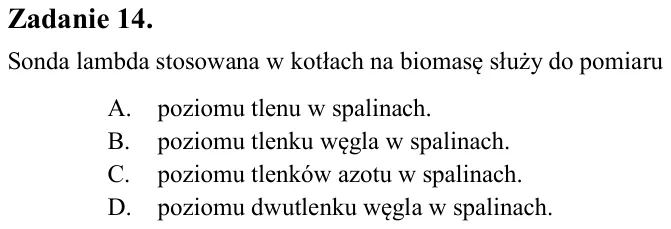

Zadanie 14. Sonda lambda stosowana w kotłach na biomasę służy do pomiaru A. poziomu tlenu w spalinach. B. poziomu tlenku węgla w spalinach. C. poziomu tlenków azotu w spalinach. D. poziomu dwutlenku węgla w spalinach.

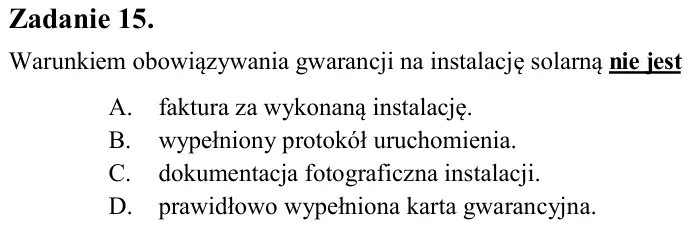

Zadanie 15. Warunkiem obowiązywania gwarancji na instalację solarną nie jest A. faktura za wykonaną instalację. B. wypełniony protokół uruchomienia. C. dokumentacja fotograficzna instalacji. D. prawidłowo wypełniona kart

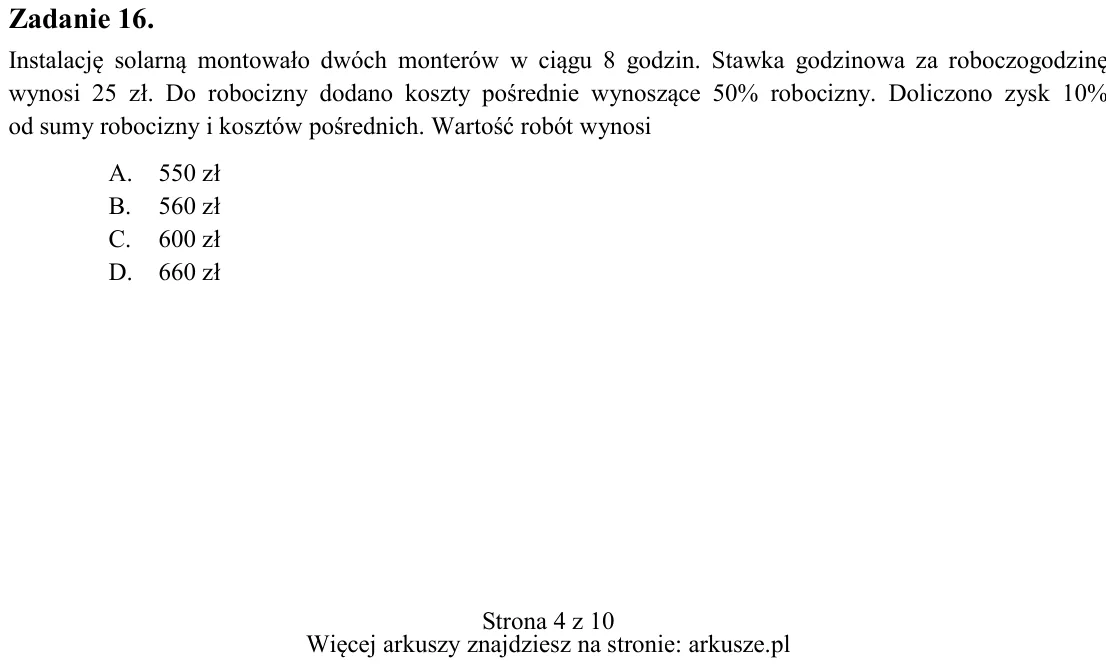

Zadanie 16. Instalację solarną montowało dwóch monterów w ciągu 8 godzin. Stawka godzinowa za roboczogodzinę wynosi 25 zł. Do robocizny dodano koszty pośrednie wynoszące 50% robocizny. Doliczono zysk 10% od sumy robocizn

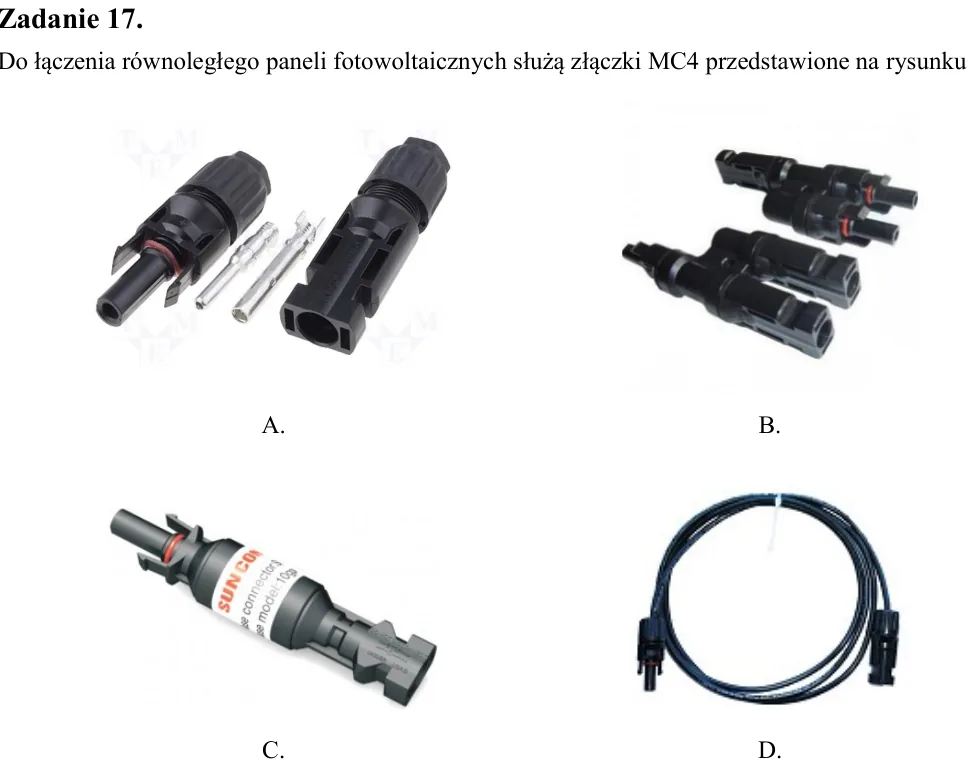

Zadanie 17. Do łączenia równoległego paneli fotowoltaicznych służą złączki MC4 przedstawione na rysunku

Zadanie 18. Najlepsze warunki dla energetyki wiatrowej posiadają tereny, których klasa szorstkości wynosi A. 1,0 B. 1,5 C. 2,0 D. 2,5

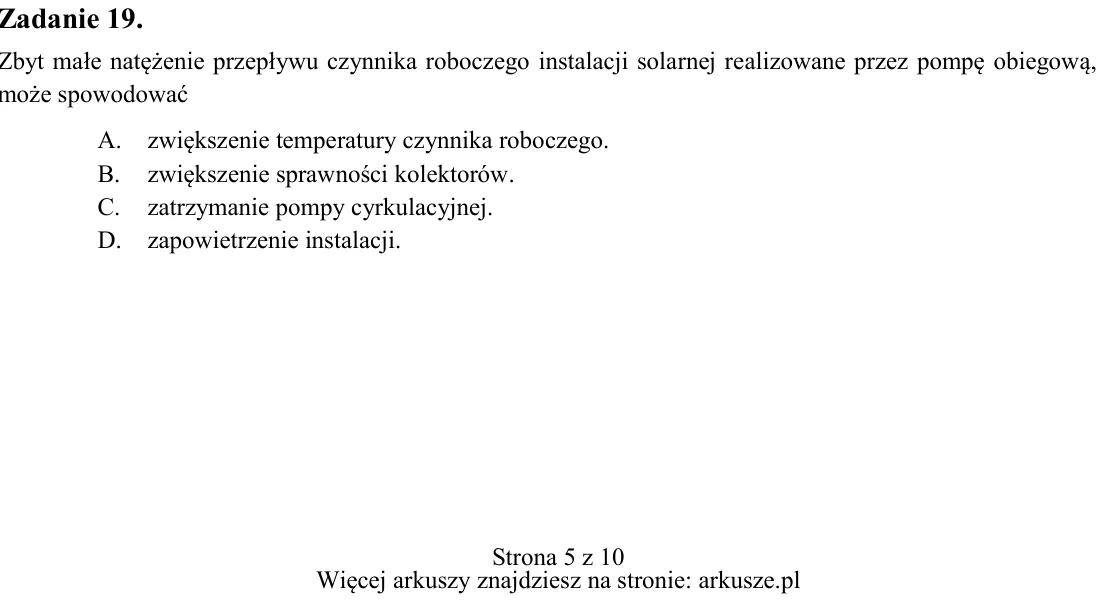

Zadanie 19. Zbyt małe natężenie przepływu czynnika roboczego instalacji solarnej realizowane przez pompę obiegową, może spowodować A. zwiększenie temperatury czynnika roboczego. B. zwiększenie sprawności kolektorów. C. z

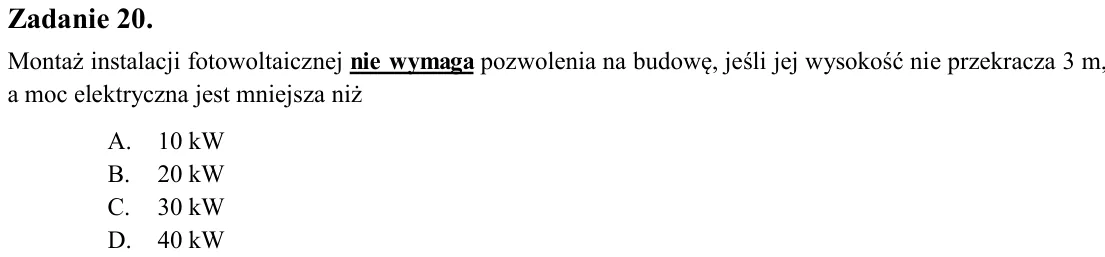

Zadanie 20. Montaż instalacji fotowoltaicznej nie wymaga pozwolenia na budowę, jeśli jej wysokość nie przekracza 3 m, a moc elektryczna jest mniejsza niż A. 10 kW B. 20 kW C. 30 kW D. 40 kW

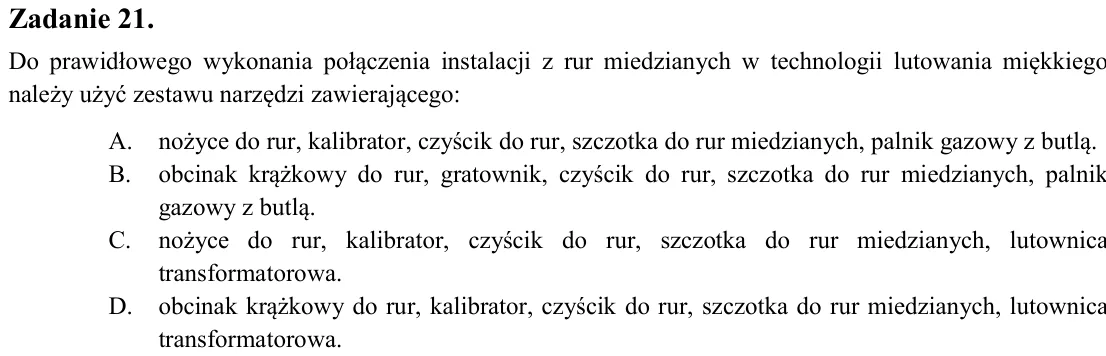

Zadanie 21. Do prawidłowego wykonania połączenia instalacji z rur miedzianych w technologii lutowania miękkiego należy użyć zestawu narzędzi zawierającego: A. nożyce do rur, kalibrator, czyścik do rur, szczotka do rur mi

Zadanie 22. Czerpnia i wyrzutnia to elementy instalacji A. wentylacji. B. geotermalnej. C. hydroelektrowni. D. gruntowej pompy ciepła.

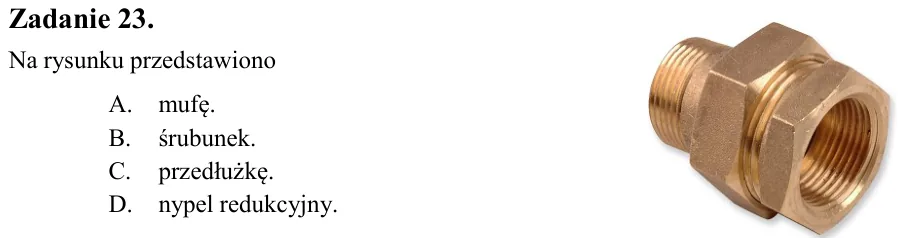

Zadanie 23. Na rysunku przedstawiono A. mufę. B. śrubunek. C. przedłużkę. D. nypel redukcyjny.

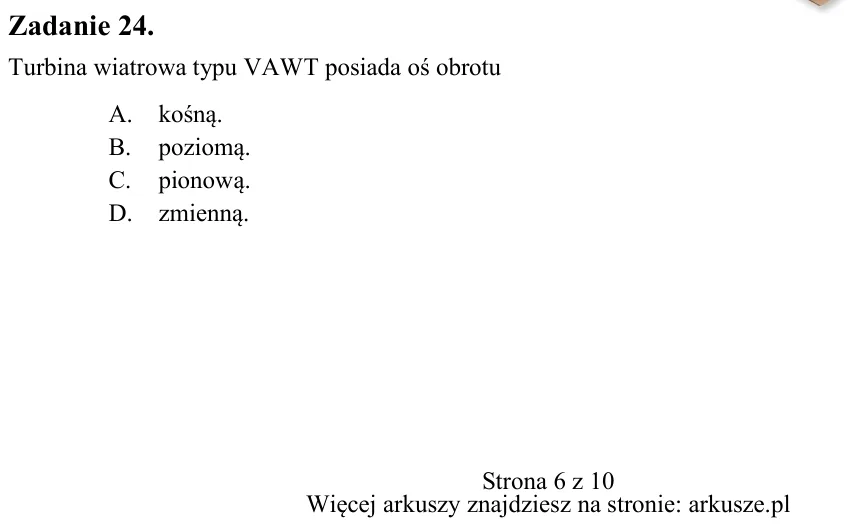

Zadanie 24. Turbina wiatrowa typu VAWT posiada oś obrotu A. kośną. B. poziomą. C. pionową. D. zmienną.

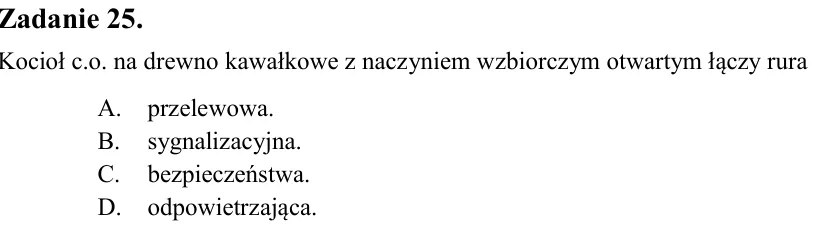

Zadanie 25. Kocioł c.o. na drewno kawałkowe z naczyniem wzbiorczym otwartym łączy rura A. przelewowa. B. sygnalizacyjna. C. bezpieczeństwa. D. odpowietrzająca.

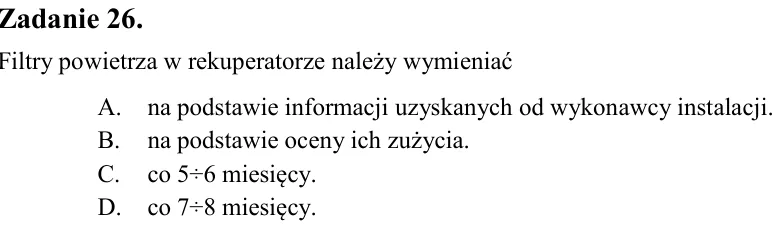

Zadanie 26. Filtry powietrza w rekuperatorze należy wymieniać A. na podstawie informacji uzyskanych od wykonawcy instalacji. B. na podstawie oceny ich zużycia. C. co 5÷6 miesięcy. D. co 7÷8 miesięcy.

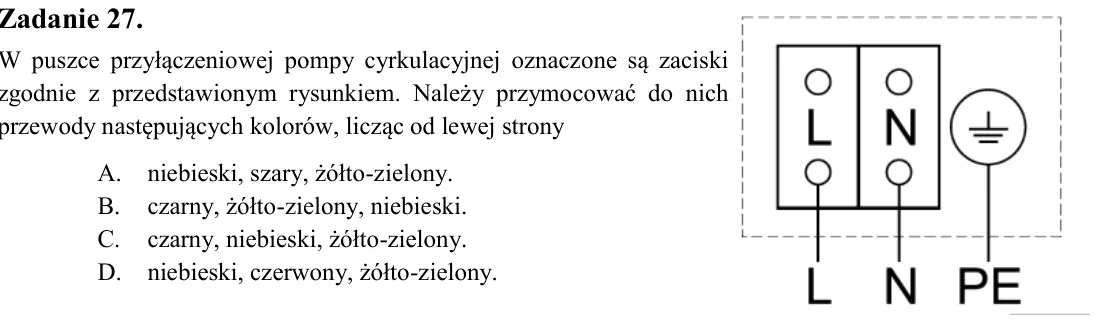

Zadanie 27. W puszce przyłączeniowej pompy cyrkulacyjnej oznaczone są zaciski zgodnie z przedstawionym rysunkiem. Należy przymocować do nich przewody następujących kolorów, licząc od lewej strony A. niebieski, szary, żół

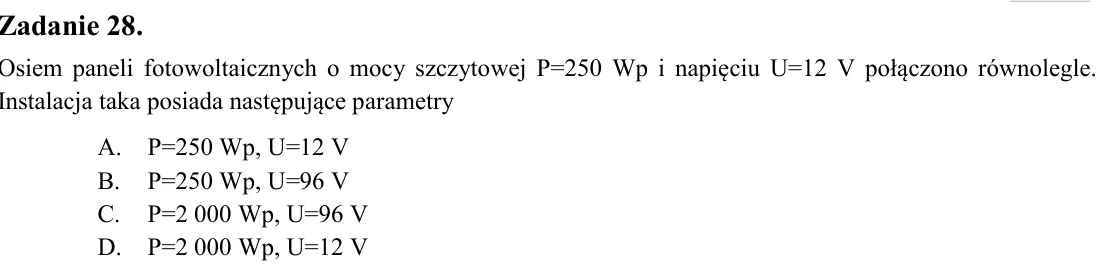

Zadanie 28. Osiem paneli fotowoltaicznych o mocy szczytowej P=250 Wp i napięciu U=12 V połączono równolegle. Instalacja taka posiada następujące parametry A. P=250 Wp, U=12 V B. P=250 Wp, U=96 V C. P=2 000 Wp, U=96 V D.

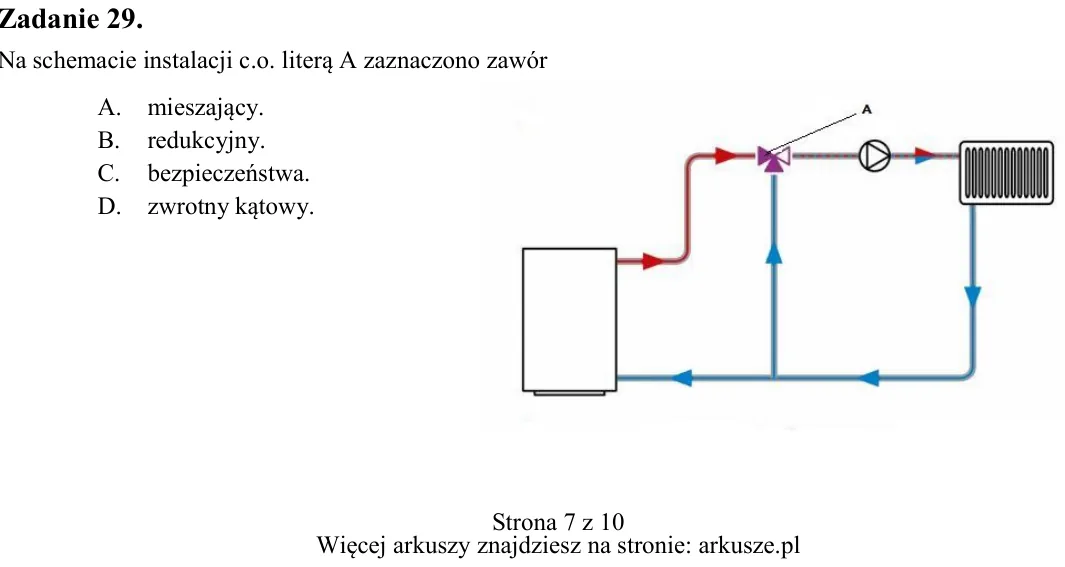

Zadanie 29. Na schemacie instalacji c.o. literą A zaznaczono zawór A. mieszający. B. redukcyjny. C. bezpieczeństwa. D. zwrotny kątowy.

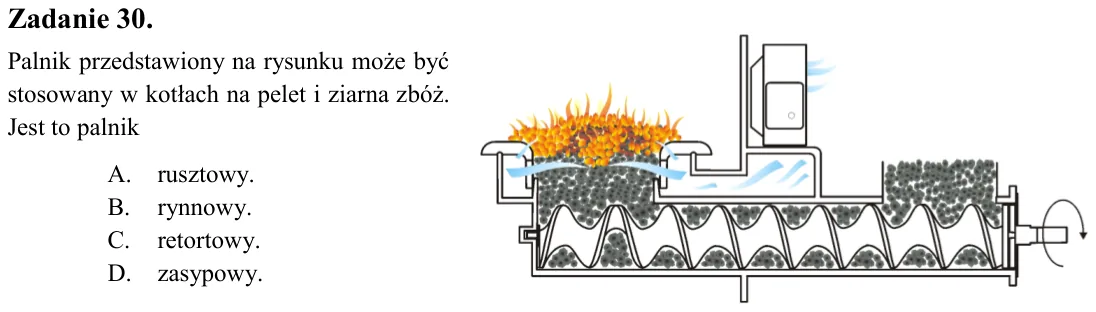

Zadanie 30. Palnik przedstawiony na rysunku może być stosowany w kotłach na pelet i ziarna zbóż. Jest to palnik A. rusztowy. B. rynnowy. C. retortowy. D. zasypowy.

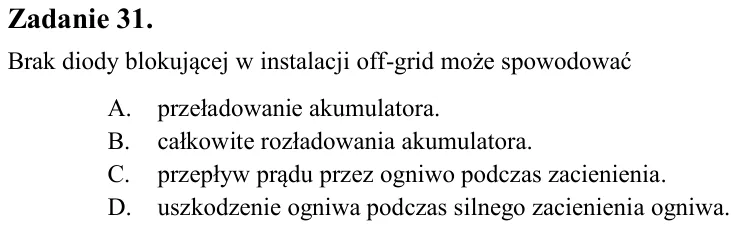

Zadanie 31. Brak diody blokującej w instalacji off-grid może spowodować A. przeładowanie akumulatora. B. całkowite rozładowania akumulatora. C. przepływ prądu przez ogniwo podczas zacienienia. D. uszkodzenie ogniwa podcz

Zadanie 32. Najkorzystniejsza wartość współczynnika efektywności pompy ciepła COP to A. 0,25 B. 0,35 C. 3,50 D. 4,35

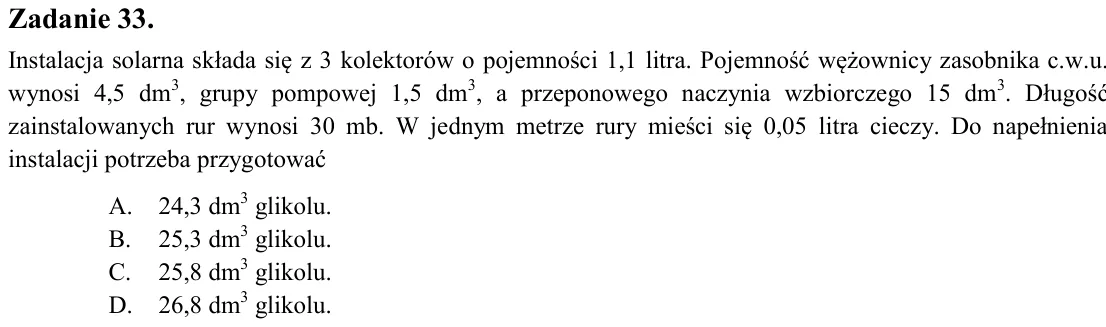

Zadanie 33. Instalacja solarna składa się z 3 kolektorów o pojemności 1,1 litra. Pojemność wężownicy zasobnika c.w.u. wynosi 4,5 dm3, grupy pompowej 1,5 dm3, a przeponowego naczynia wzbiorczego 15 dm3. Długość zainstalow

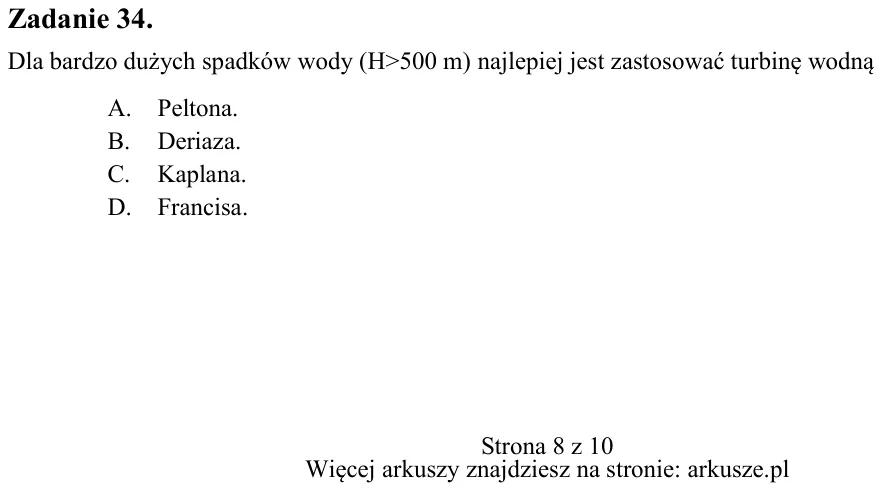

Zadanie 34. Dla bardzo dużych spadków wody (H>500 m) najlepiej jest zastosować turbinę wodną A. Peltona. B. Deriaza. C. Kaplana. D. Francisa.

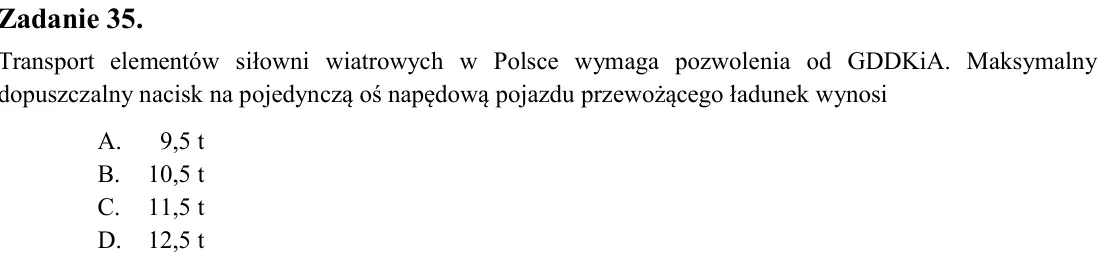

Zadanie 35. Transport elementów siłowni wiatrowych w Polsce wymaga pozwolenia od GDDKiA. Maksymalny dopuszczalny nacisk na pojedynczą oś napędową pojazdu przewożącego ładunek wynosi A. 9,5 t B. 10,5 t C. 11,5 t D. 12,5 t

Zadanie 36. W Katalogach Nakładów Rzeczowych (KNR) jednostką nakładów pracy sprzętu jest A. r-g. B. m-g. C. godzina. D. robocizna.

Zadanie 37. Złączki fotowoltaiczne oznacza się symbolem A. ZF1 B. PV3 C. IP54 D. MC4

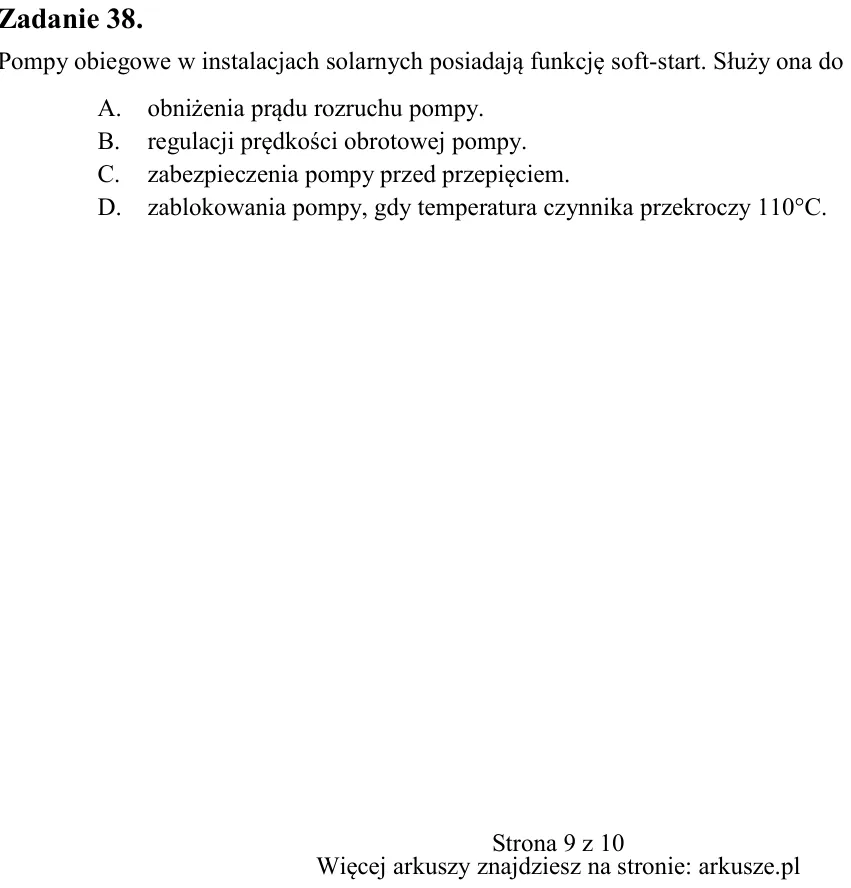

Zadanie 38. Pompy obiegowe w instalacjach solarnych posiadają funkcję soft-start. Służy ona do A. obniżenia prądu rozruchu pompy. B. regulacji prędkości obrotowej pompy. C. zabezpieczenia pompy przed przepięciem. D. zabl

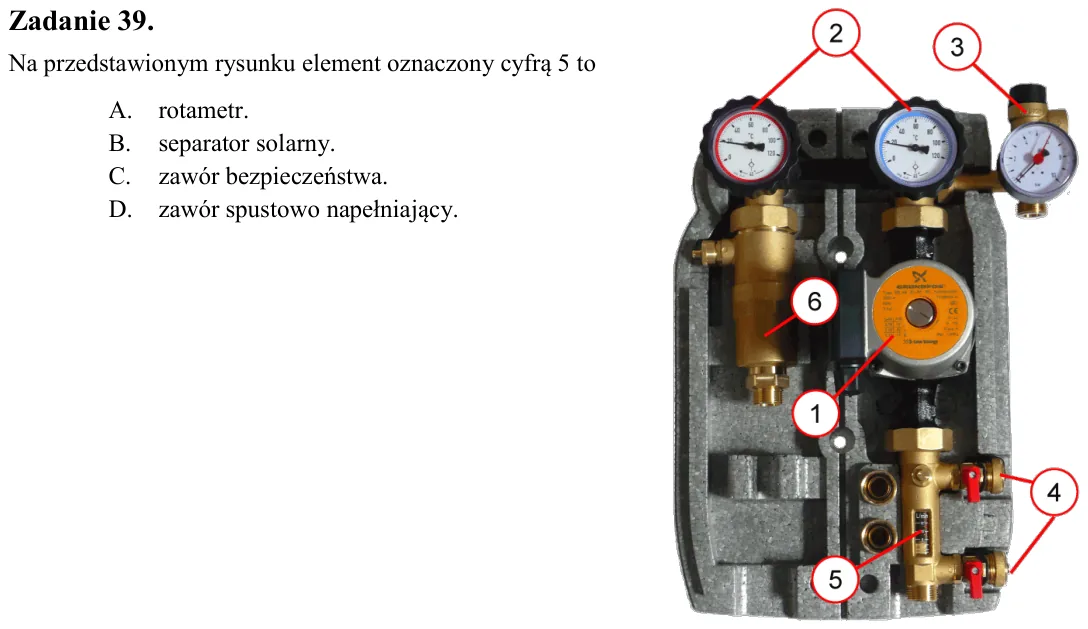

Zadanie 39. Na przedstawionym rysunku element oznaczony cyfrą 5 to A. rotametr. B. separator solarny. C. zawór bezpieczeństwa. D. zawór spustowo napełniający.

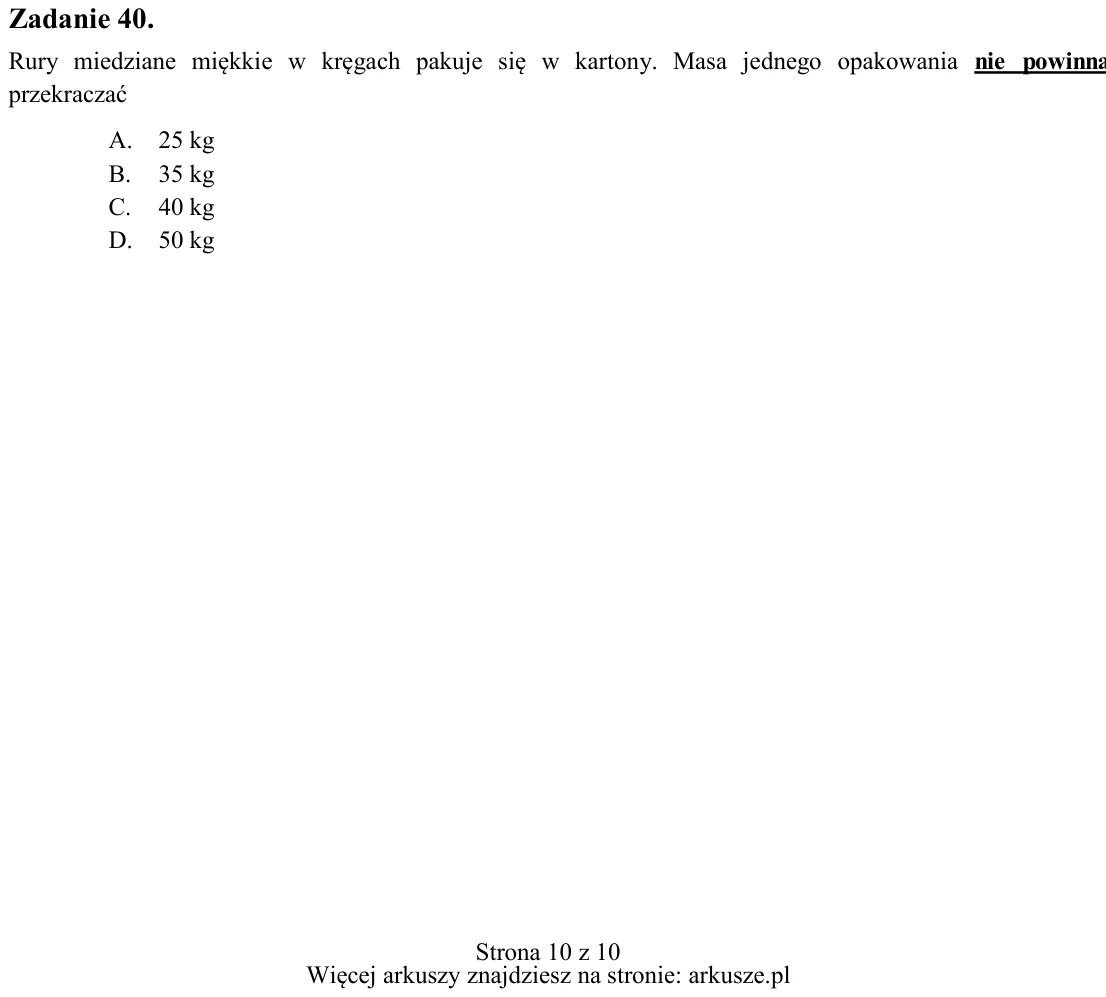

Zadanie 40. Rury miedziane miękkie w kręgach pakuje się w kartony. Masa jednego opakowania nie powinna przekraczać A. 25 kg B. 35 kg C. 40 kg D. 50 kg
