B21 · Egzamin zawodowy · czerwiec 2018

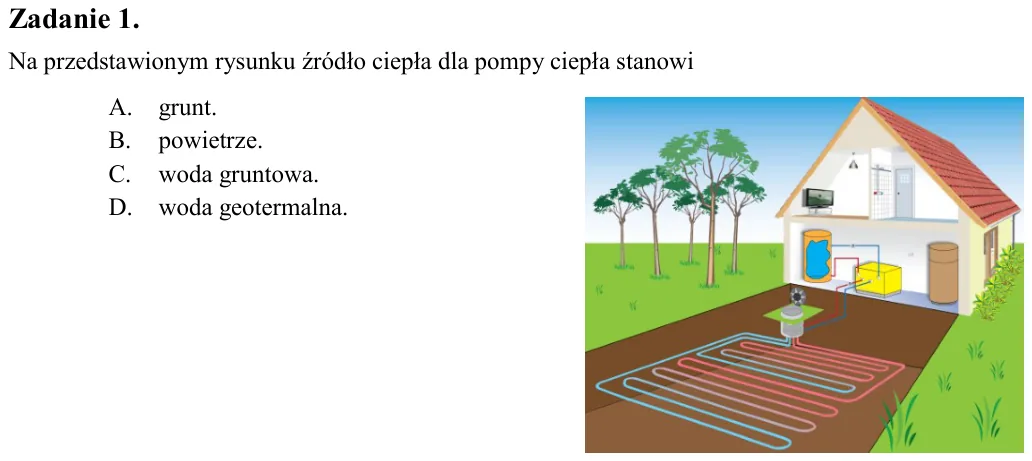

Zadanie 1. Na przedstawionym rysunku źródło ciepła dla pompy ciepła stanowi A. grunt. B. powietrze. C. woda gruntowa. D. woda geotermalna.

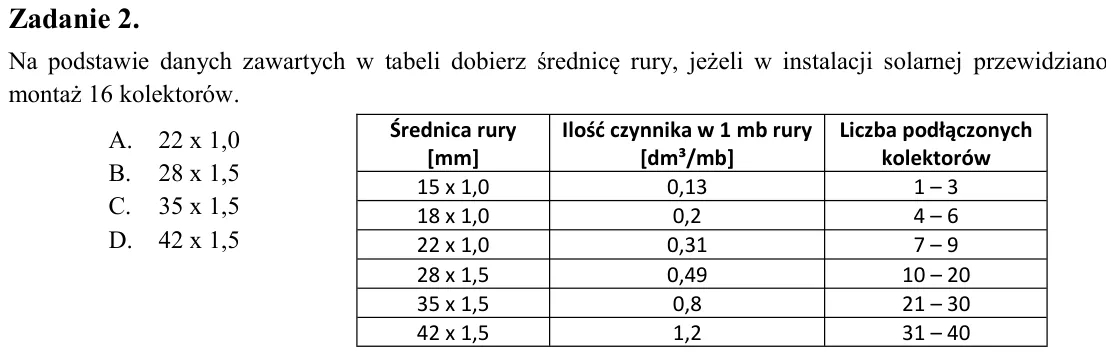

Zadanie 2. Na podstawie danych zawartych w tabeli dobierz średnicę rury, jeżeli w instalacji solarnej przewidziano montaż 16 kolektorów. A. 22 x 1,0 B. 28 x 1,5 C. 35 x 1,5 D. 42 x 1,5

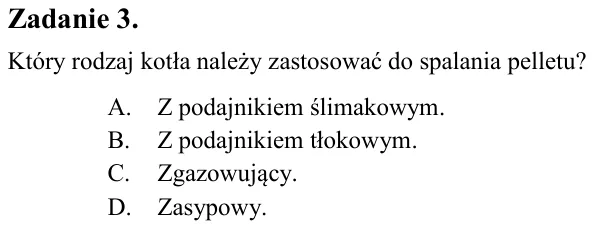

Zadanie 3. Który rodzaj kotła należy zastosować do spalania pelletu? A. Z podajnikiem ślimakowym. B. Z podajnikiem tłokowym. C. Zgazowujący. D. Zasypowy.

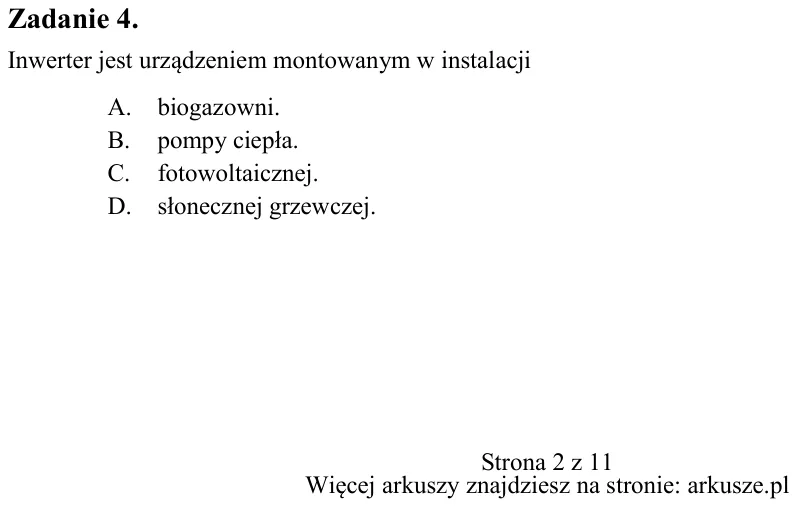

Zadanie 4. Inwerter jest urządzeniem montowanym w instalacji A. biogazowni. B. pompy ciepła. C. fotowoltaicznej. D. słonecznej grzewczej. Średnica rury [mm] Ilość czynnika w 1 mb rury [dm³/mb] Liczba podłączonych kolekto

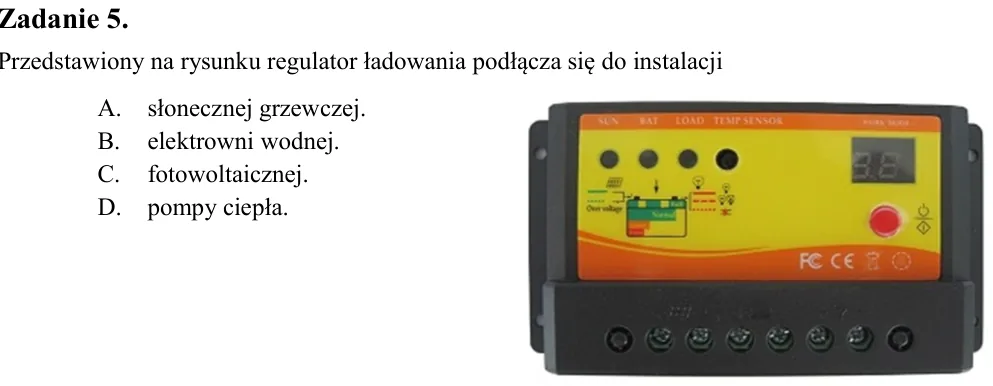

Zadanie 5. Przedstawiony na rysunku regulator ładowania podłącza się do instalacji A. słonecznej grzewczej. B. elektrowni wodnej. C. fotowoltaicznej. D. pompy ciepła.

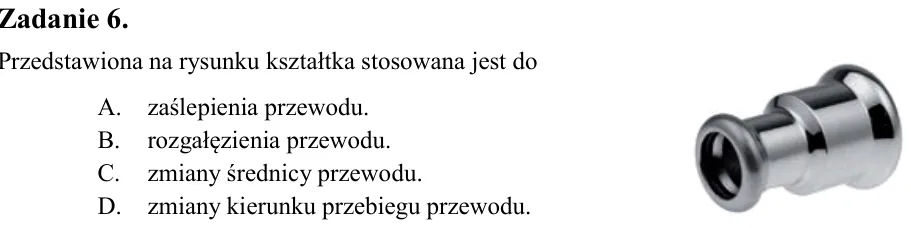

Zadanie 6. Przedstawiona na rysunku kształtka stosowana jest do A. zaślepienia przewodu. B. rozgałęzienia przewodu. C. zmiany średnicy przewodu. D. zmiany kierunku przebiegu przewodu.

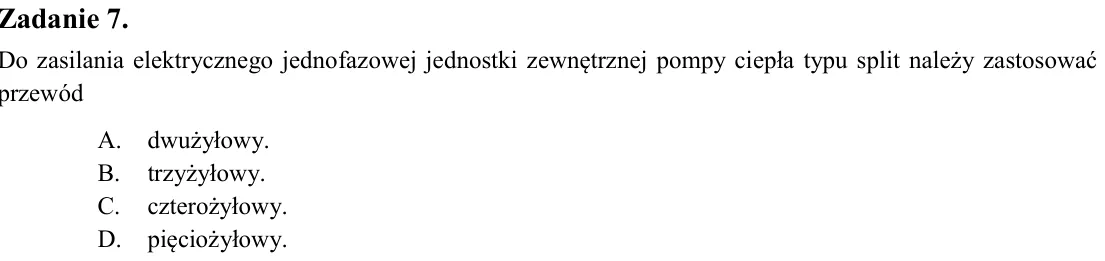

Zadanie 7. Do zasilania elektrycznego jednofazowej jednostki zewnętrznej pompy ciepła typu split należy zastosować przewód A. dwużyłowy. B. trzyżyłowy. C. czterożyłowy. D. pięciożyłowy.

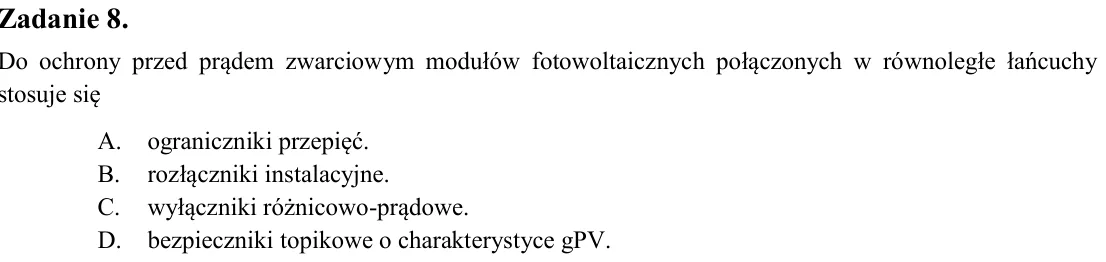

Zadanie 8. Do ochrony przed prądem zwarciowym modułów fotowoltaicznych połączonych w równoległe łańcuchy stosuje się A. ograniczniki przepięć. B. rozłączniki instalacyjne. C. wyłączniki różnicowo-prądowe. D. bezpieczniki

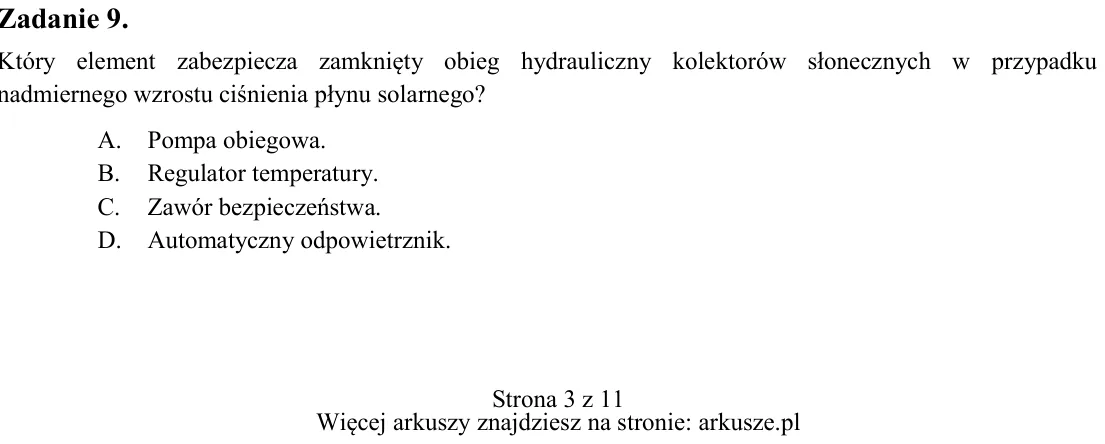

Zadanie 9. Który element zabezpiecza zamknięty obieg hydrauliczny kolektorów słonecznych w przypadku nadmiernego wzrostu ciśnienia płynu solarnego? A. Pompa obiegowa. B. Regulator temperatury. C. Zawór bezpieczeństwa. D.

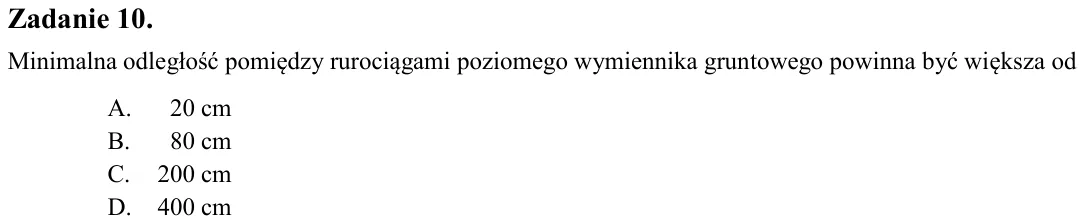

Zadanie 10. Minimalna odległość pomiędzy rurociągami poziomego wymiennika gruntowego powinna być większa od A. 20 cm B. 80 cm C. 200 cm D. 400 cm

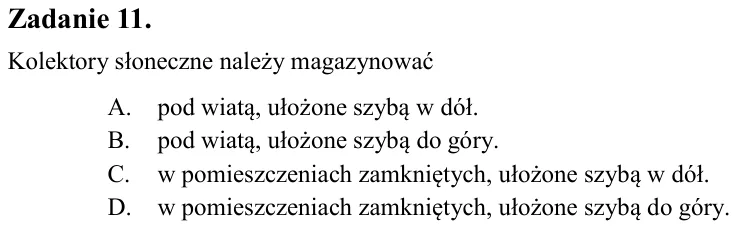

Zadanie 11. Kolektory słoneczne należy magazynować A. pod wiatą, ułożone szybą w dół. B. pod wiatą, ułożone szybą do góry. C. w pomieszczeniach zamkniętych, ułożone szybą w dół. D. w pomieszczeniach zamkniętych, ułożone

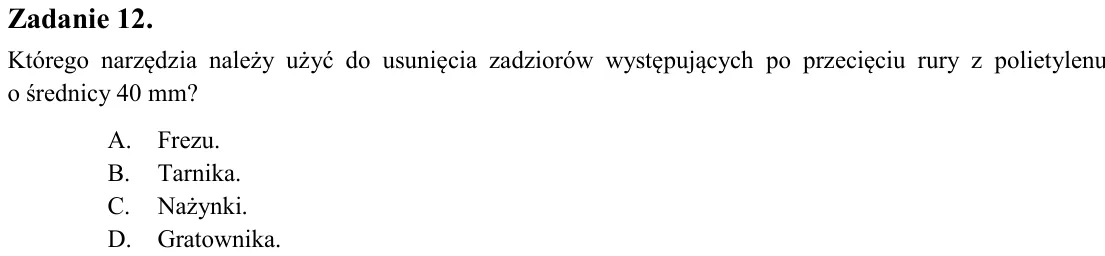

Zadanie 12. Którego narzędzia należy użyć do usunięcia zadziorów występujących po przecięciu rury z polietylenu o średnicy 40 mm? A. Frezu. B. Tarnika. C. Nażynki. D. Gratownika.

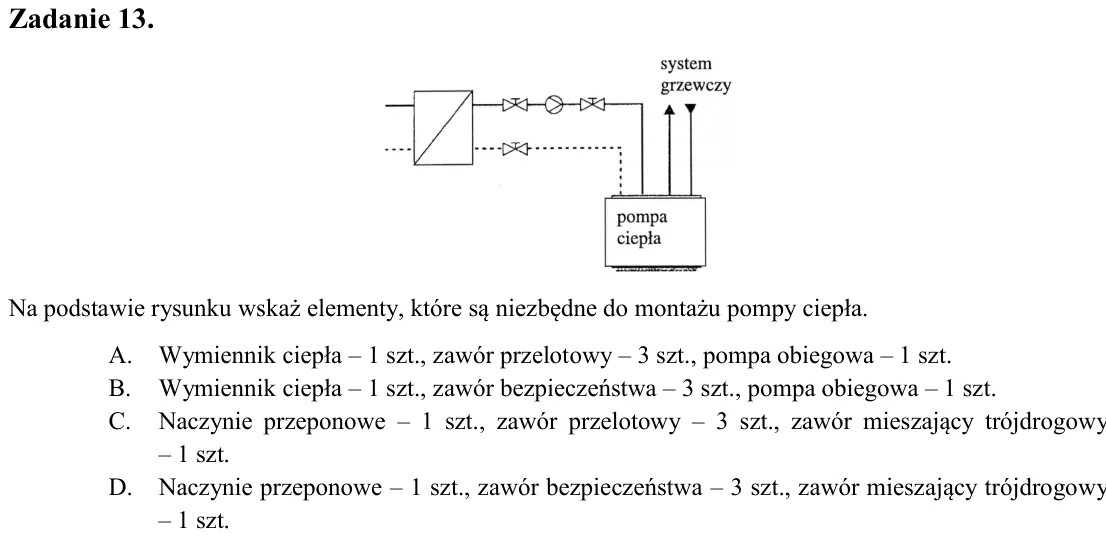

Zadanie 13. Na podstawie rysunku wskaż elementy, które są niezbędne do montażu pompy ciepła. A. Wymiennik ciepła - 1 szt., zawór przelotowy - 3 szt., pompa obiegowa - 1 szt. B. Wymiennik ciepła - 1 szt., zawór bezpieczeń

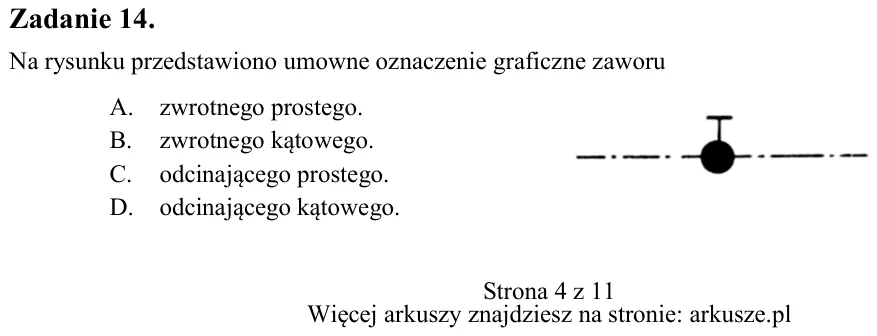

Zadanie 14. Na rysunku przedstawiono umowne oznaczenie graficzne zaworu A. zwrotnego prostego. B. zwrotnego kątowego. C. odcinającego prostego. D. odcinającego kątowego.

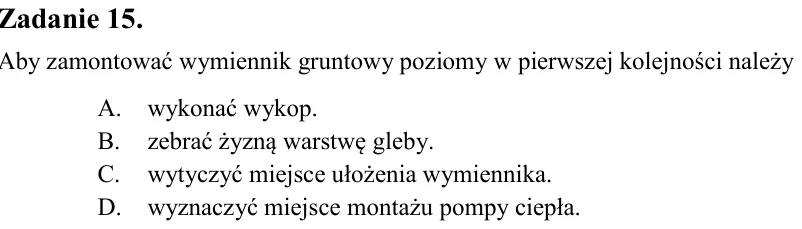

Zadanie 15. Aby zamontować wymiennik gruntowy poziomy w pierwszej kolejności należy A. wykonać wykop. B. zebrać żyzną warstwę gleby. C. wytyczyć miejsce ułożenia wymiennika. D. wyznaczyć miejsce montażu pompy ciepła.

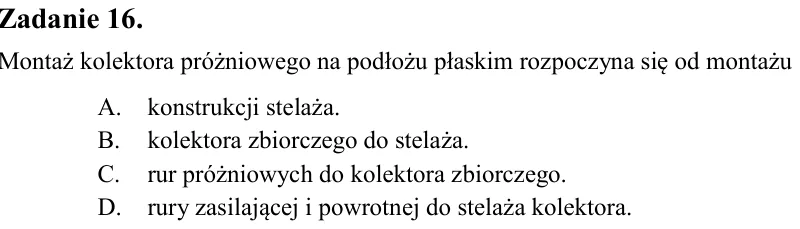

Zadanie 16. Montaż kolektora próżniowego na podłożu płaskim rozpoczyna się od montażu A. konstrukcji stelaża. B. kolektora zbiorczego do stelaża. C. rur próżniowych do kolektora zbiorczego. D. rury zasilającej i powrotne

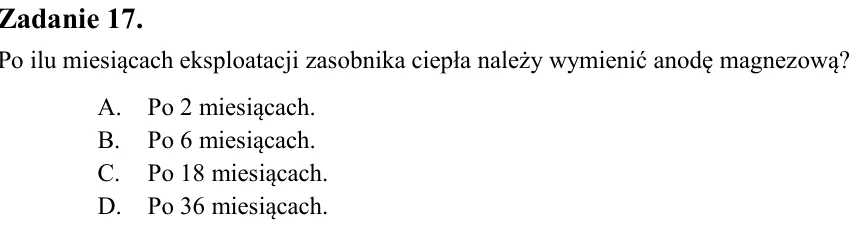

Zadanie 17. Po ilu miesiącach eksploatacji zasobnika ciepła należy wymienić anodę magnezową? A. Po 2 miesiącach. B. Po 6 miesiącach. C. Po 18 miesiącach. D. Po 36 miesiącach.

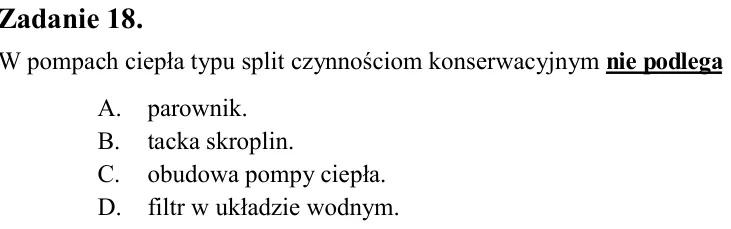

Zadanie 18. W pompach ciepła typu split czynnościom konserwacyjnym nie podlega A. parownik. B. tacka skroplin. C. obudowa pompy ciepła. D. filtr w układzie wodnym.

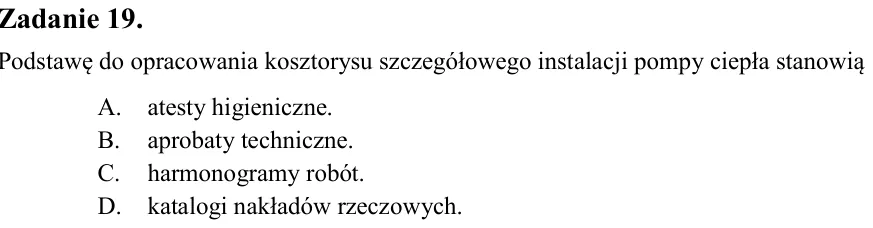

Zadanie 19. Podstawę do opracowania kosztorysu szczegółowego instalacji pompy ciepła stanowią A. atesty higieniczne. B. aprobaty techniczne. C. harmonogramy robót. D. katalogi nakładów rzeczowych.

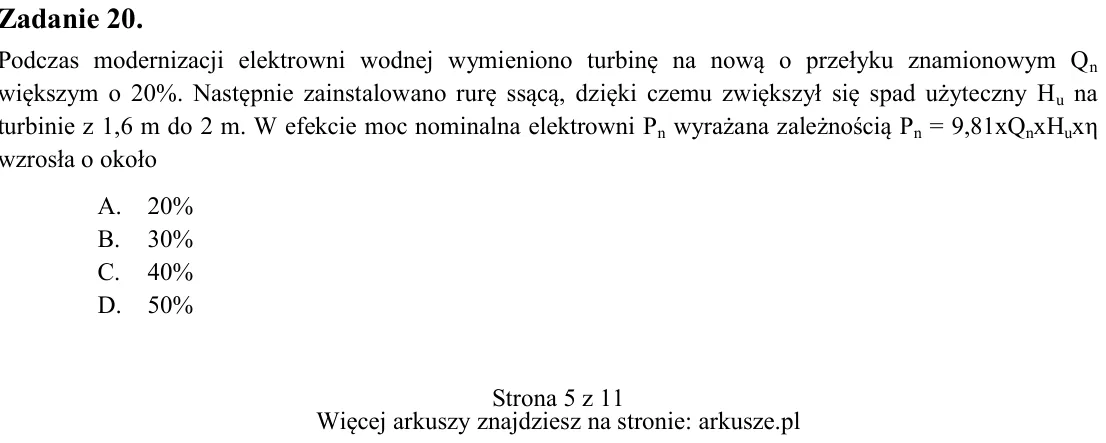

Zadanie 20. Podczas modernizacji elektrowni wodnej wymieniono turbinę na nową o przełyku znamionowym Qn większym o 20%. Następnie zainstalowano rurę ssącą, dzięki czemu zwiększył się spad użyteczny Hu na turbinie z 1,6 m

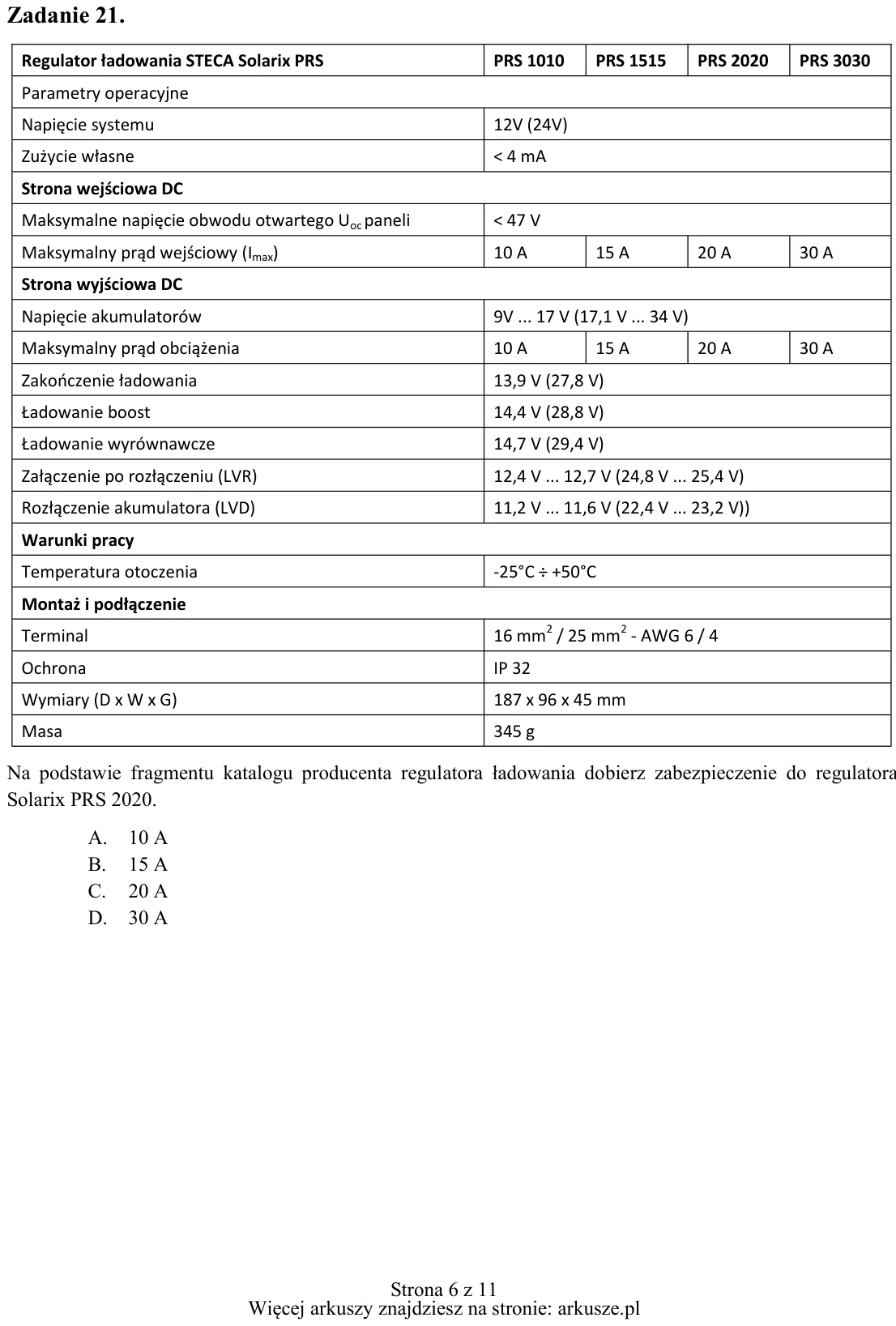

Zadanie 21. Na podstawie fragmentu katalogu producenta regulatora ładowania dobierz zabezpieczenie do regulatora Solarix PRS 2020. A. 10 A B. 15 A C. 20 A D. 30 A Regulator ładowania STECA Solarix PRS PRS 1010 PRS 1515 P

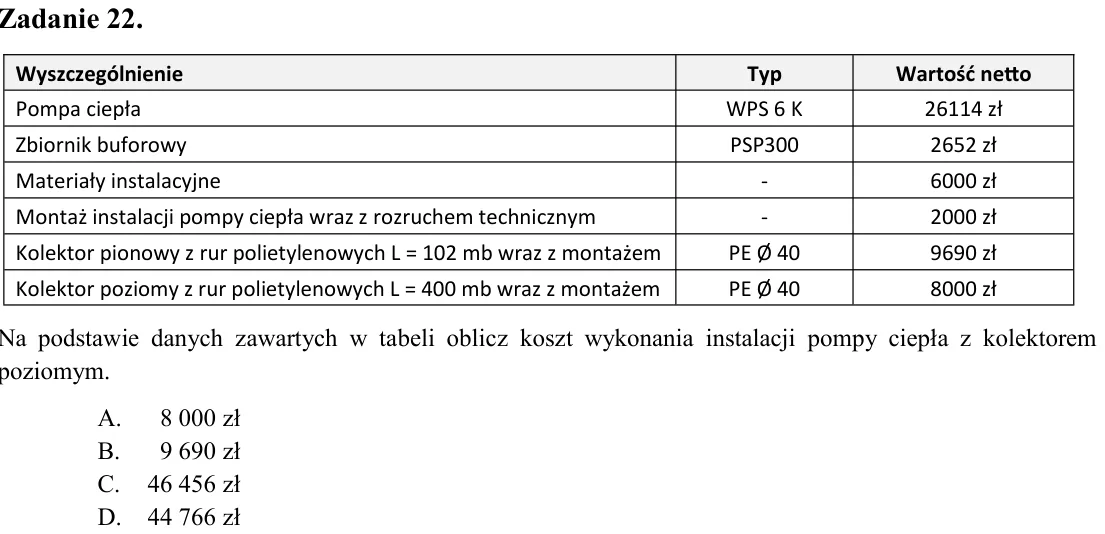

Zadanie 22. Na podstawie danych zawartych w tabeli oblicz koszt wykonania instalacji pompy ciepła z kolektorem poziomym. A. 8 000 zł B. 9 690 zł C. 46 456 zł D. 44 766 zł

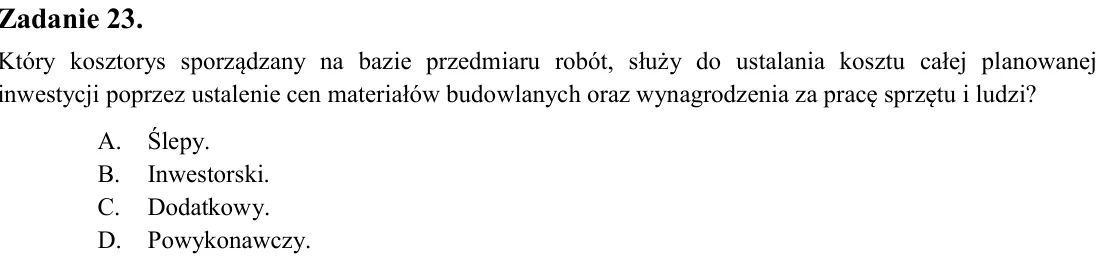

Zadanie 23. Który kosztorys sporządzany na bazie przedmiaru robót, służy do ustalania kosztu całej planowanej inwestycji poprzez ustalenie cen materiałów budowlanych oraz wynagrodzenia za pracę sprzętu i ludzi? A. Ślepy.

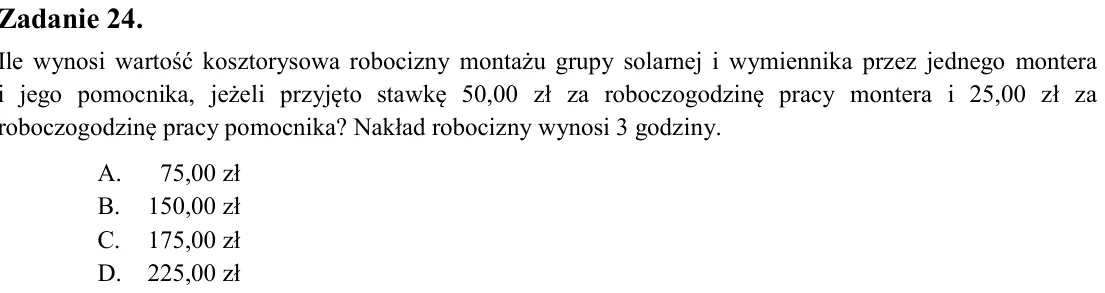

Zadanie 24. Ile wynosi wartość kosztorysowa robocizny montażu grupy solarnej i wymiennika przez jednego montera i jego pomocnika, jeżeli przyjęto stawkę 50,00 zł za roboczogodzinę pracy montera i 25,00 zł za roboczogodzi

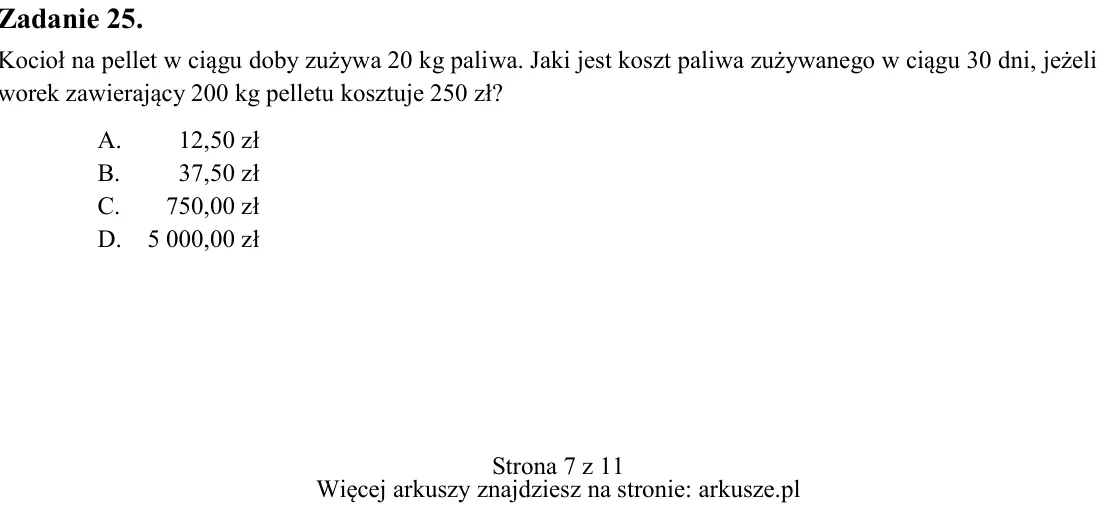

Zadanie 25. Kocioł na pellet w ciągu doby zużywa 20 kg paliwa. Jaki jest koszt paliwa zużywanego w ciągu 30 dni, jeżeli worek zawierający 200 kg pelletu kosztuje 250 zł? A. 12,50 zł B. 37,50 zł C. 750,00 zł D. 5 000,00 z

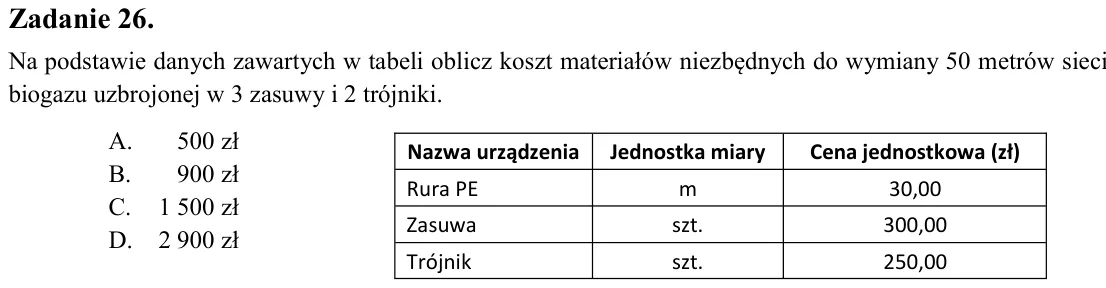

Zadanie 26. Na podstawie danych zawartych w tabeli oblicz koszt materiałów niezbędnych do wymiany 50 metrów sieci biogazu uzbrojonej w 3 zasuwy i 2 trójniki. A. 500 zł B. 900 zł C. 1 500 zł D. 2 900 zł

Zadanie 27. Wydajność kolektora słonecznego podaje się w A. kWh/m²/godzinę B. kWh/m²/miesiąc C. kWh/m²/kwartał D. kWh/m²/rok

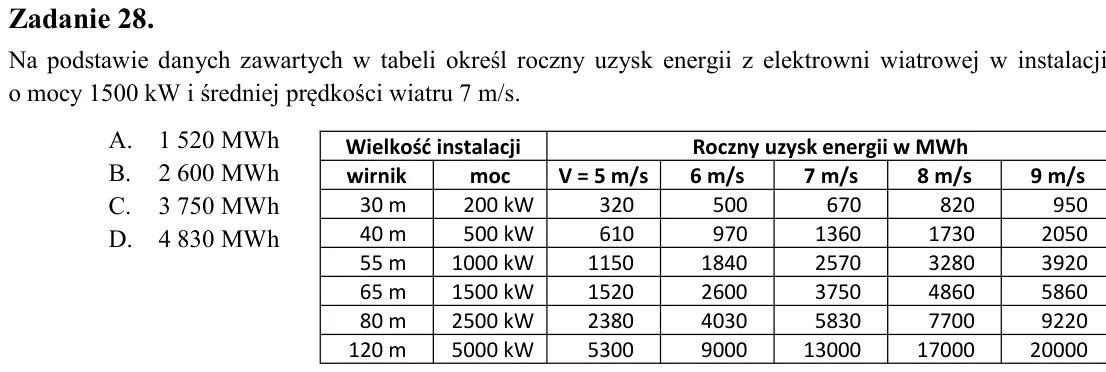

Zadanie 28. Na podstawie danych zawartych w tabeli określ roczny uzysk energii z elektrowni wiatrowej w instalacji o mocy 1500 kW i średniej prędkości wiatru 7 m/s. A. 1 520 MWh B. 2 600 MWh C. 3 750 MWh D. 4 830 MWh

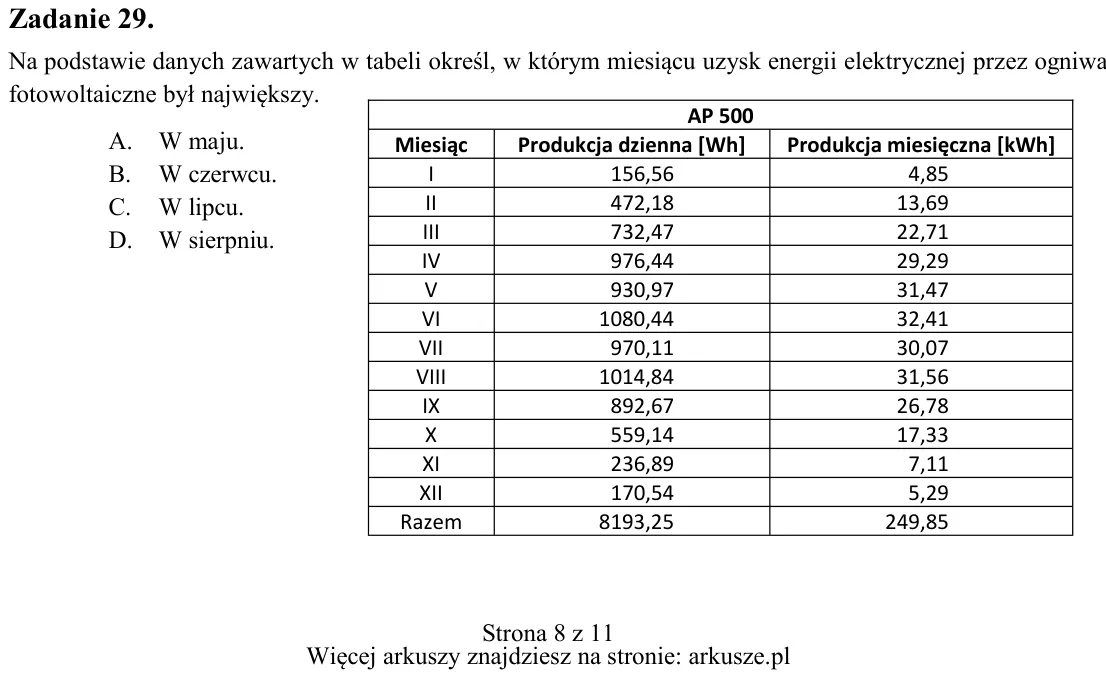

Zadanie 29. Na podstawie danych zawartych w tabeli określ, w którym miesiącu uzysk energii elektrycznej przez ogniwa fotowoltaiczne był największy. A. W maju. B. W czerwcu. C. W lipcu. D. W sierpniu. Nazwa urządzenia Jed

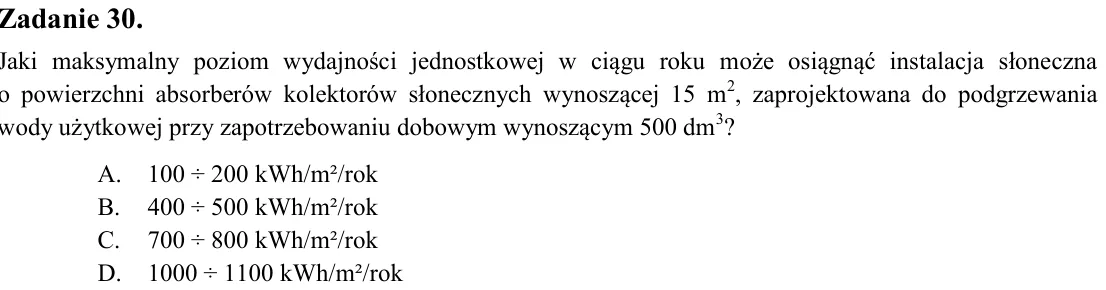

Zadanie 30. Jaki maksymalny poziom wydajności jednostkowej w ciągu roku może osiągnąć instalacja słoneczna o powierzchni absorberów kolektorów słonecznych wynoszącej 15 m2, zaprojektowana do podgrzewania wody użytkowej p

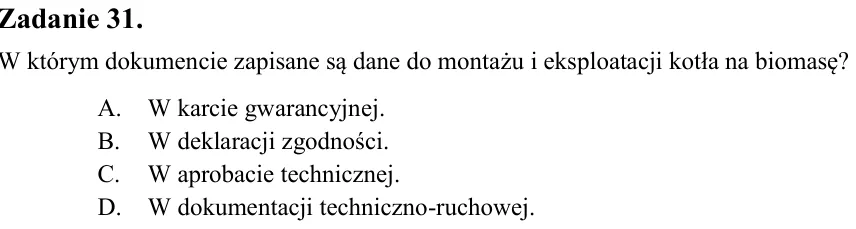

Zadanie 31. W którym dokumencie zapisane są dane do montażu i eksploatacji kotła na biomasę? A. W karcie gwarancyjnej. B. W deklaracji zgodności. C. W aprobacie technicznej. D. W dokumentacji techniczno-ruchowej.

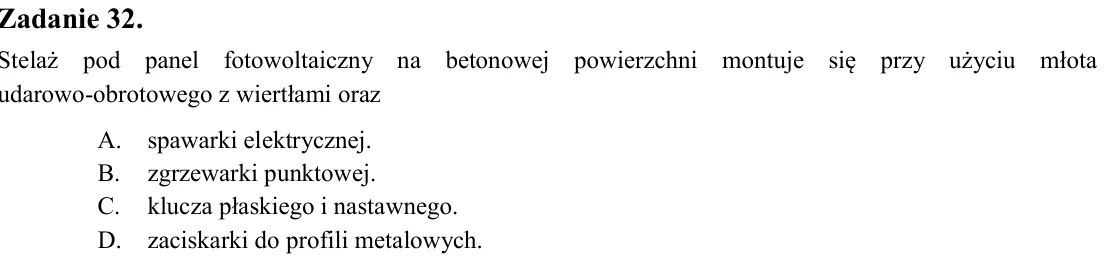

Zadanie 32. Stelaż pod panel fotowoltaiczny na betonowej powierzchni montuje się przy użyciu młota udarowo-obrotowego z wiertłami oraz A. spawarki elektrycznej. B. zgrzewarki punktowej. C. klucza płaskiego i nastawnego.

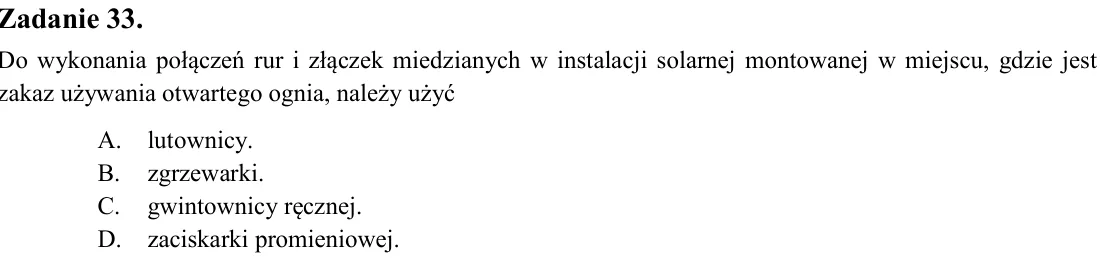

Zadanie 33. Do wykonania połączeń rur i złączek miedzianych w instalacji solarnej montowanej w miejscu, gdzie jest zakaz używania otwartego ognia, należy użyć A. lutownicy. B. zgrzewarki. C. gwintownicy ręcznej. D. zacis

Zadanie 34. Odległość w gruncie między sondami pionowymi nie powinna być mniejsza niż A. 6 m B. 12 m C. 18 m D. 24 m

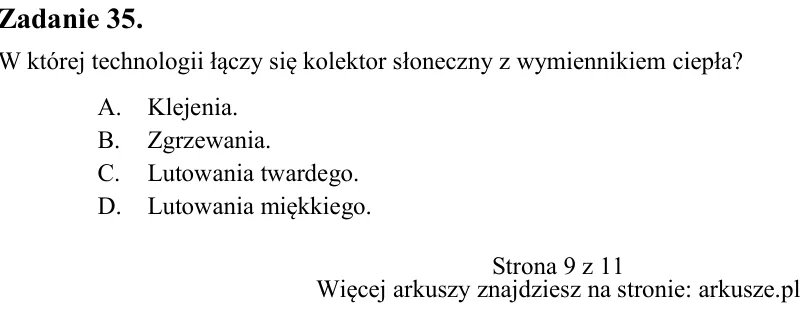

Zadanie 35. W której technologii łączy się kolektor słoneczny z wymiennikiem ciepła? A. Klejenia. B. Zgrzewania. C. Lutowania twardego. D. Lutowania miękkiego.

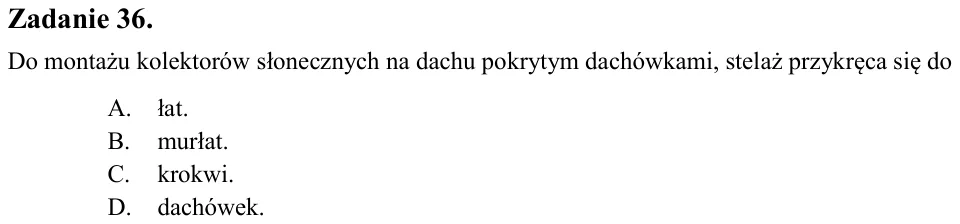

Zadanie 36. Do montażu kolektorów słonecznych na dachu pokrytym dachówkami, stelaż przykręca się do A. łat. B. murłat. C. krokwi. D. dachówek.

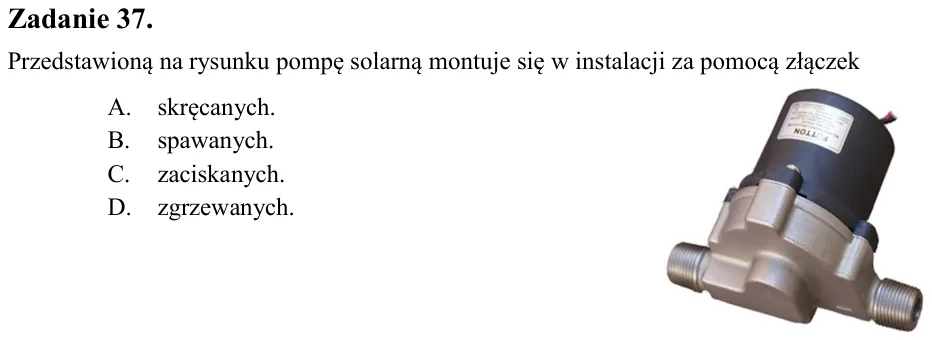

Zadanie 37. Przedstawioną na rysunku pompę solarną montuje się w instalacji za pomocą złączek A. skręcanych. B. spawanych. C. zaciskanych. D. zgrzewanych.

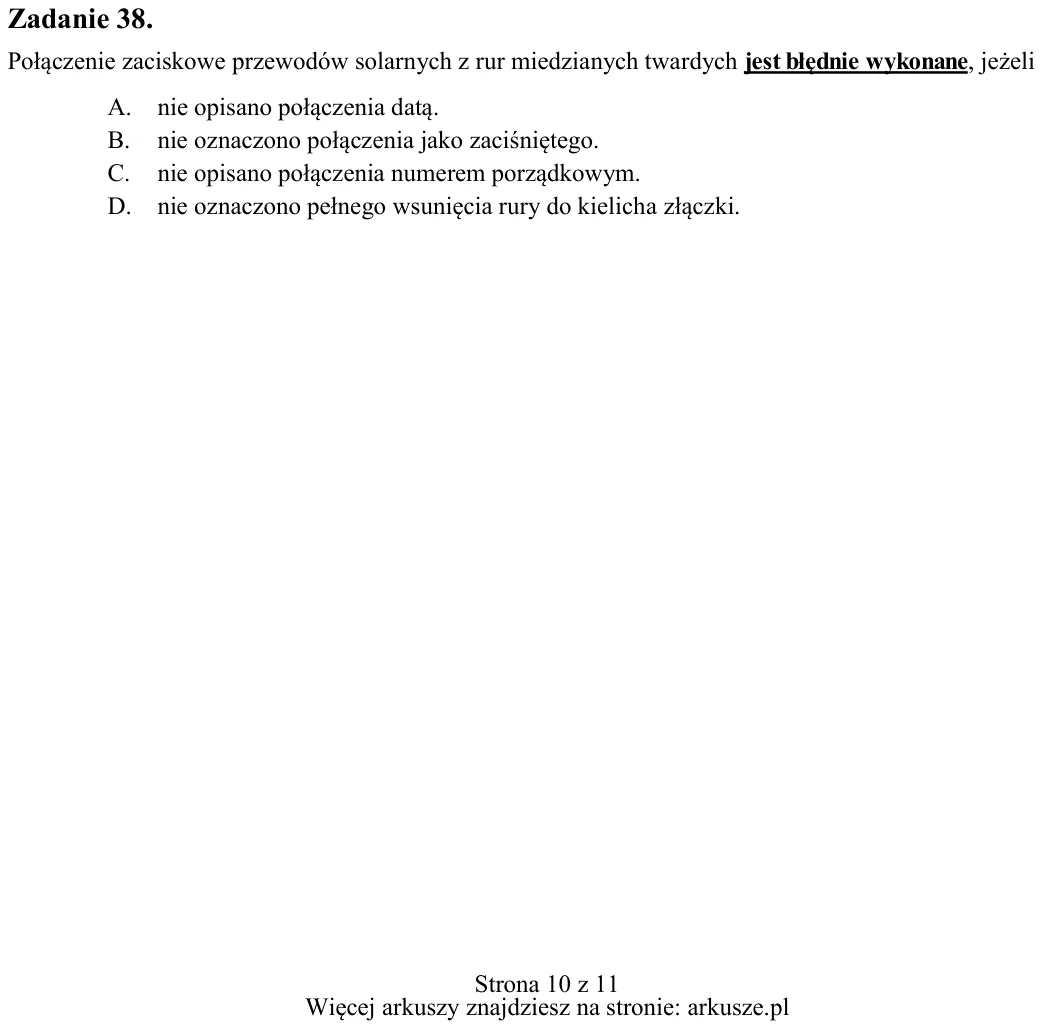

Zadanie 38. Połączenie zaciskowe przewodów solarnych z rur miedzianych twardych jest błędnie wykonane, jeżeli A. nie opisano połączenia datą. B. nie oznaczono połączenia jako zaciśniętego. C. nie opisano połączenia numer

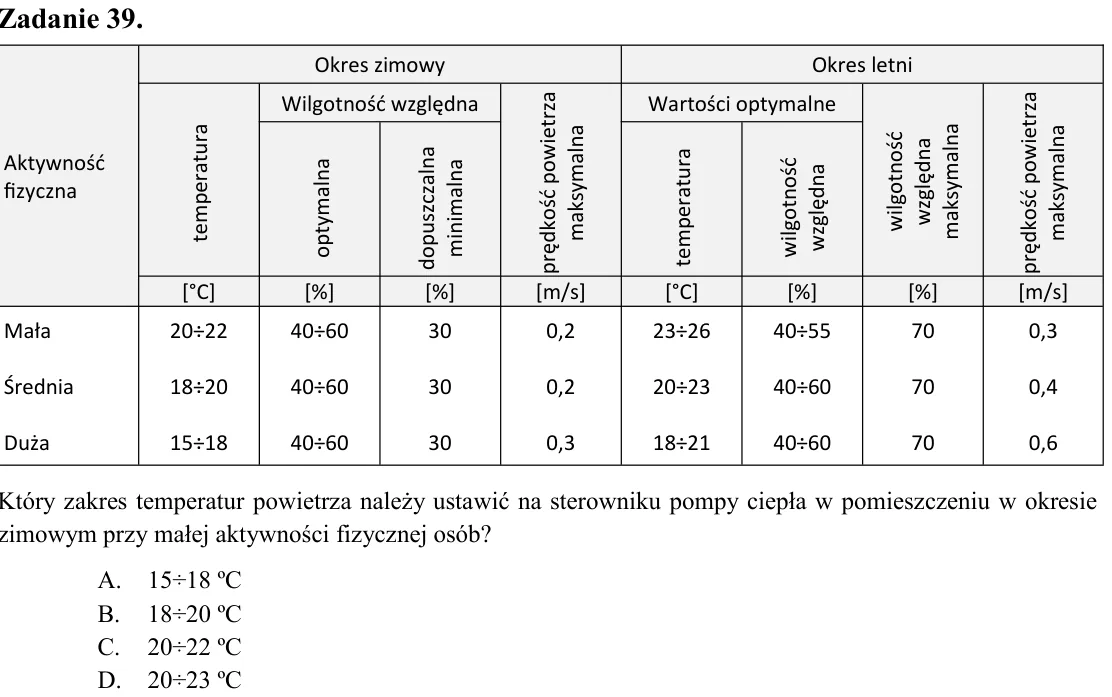

Zadanie 39. Który zakres temperatur powietrza należy ustawić na sterowniku pompy ciepła w pomieszczeniu w okresie zimowym przy małej aktywności fizycznej osób? A. 15÷18 ºC B. 18÷20 ºC C. 20÷22 ºC D. 20÷23 ºC

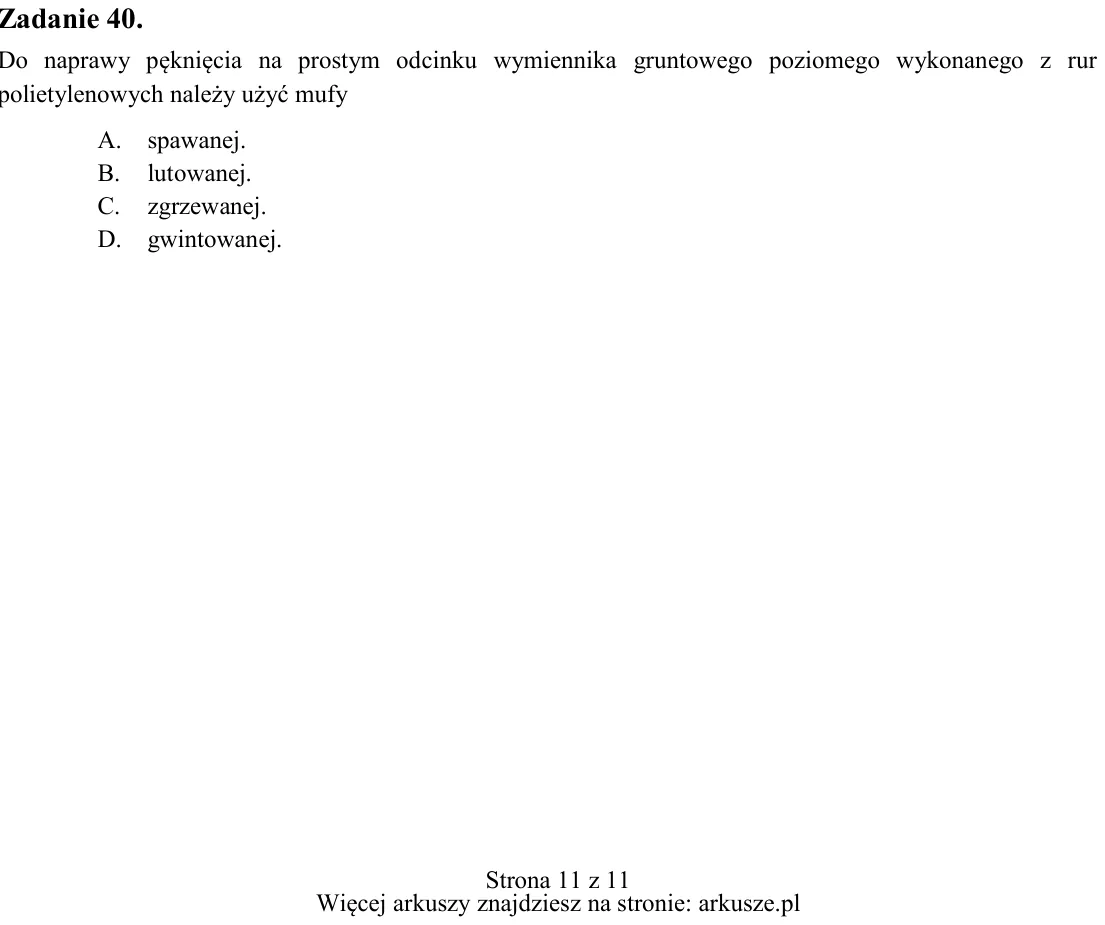

Zadanie 40. Do naprawy pęknięcia na prostym odcinku wymiennika gruntowego poziomego wykonanego z rur polietylenowych należy użyć mufy A. spawanej. B. lutowanej. C. zgrzewanej. D. gwintowanej. Aktywność fizyczna Okres zim
