B21 · Egzamin zawodowy · styczeń 2018

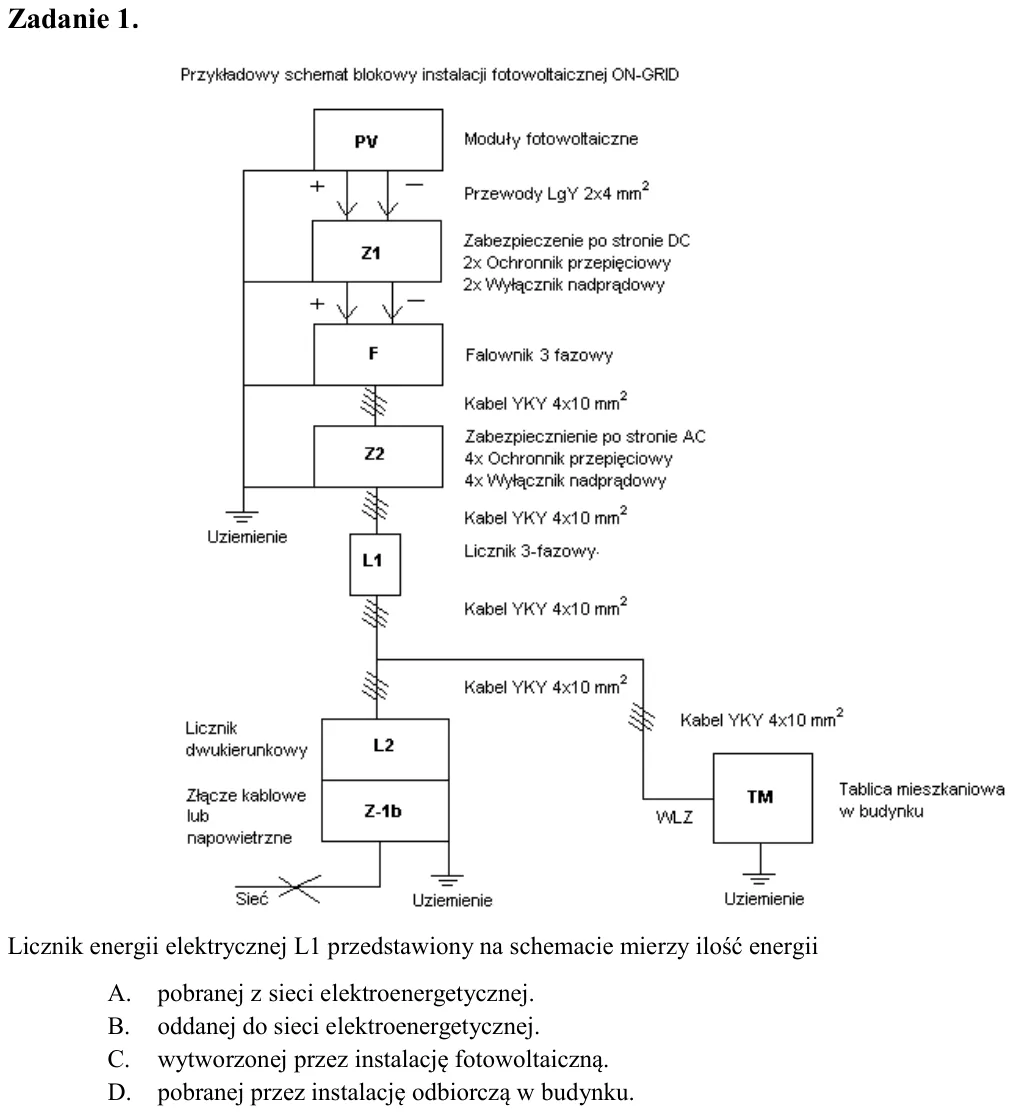

Zadanie 1. Licznik energii elektrycznej L1 przedstawiony na schemacie mierzy ilość energii A. pobranej z sieci elektroenergetycznej. B. oddanej do sieci elektroenergetycznej. C. wytworzonej przez instalację fotowoltaiczn

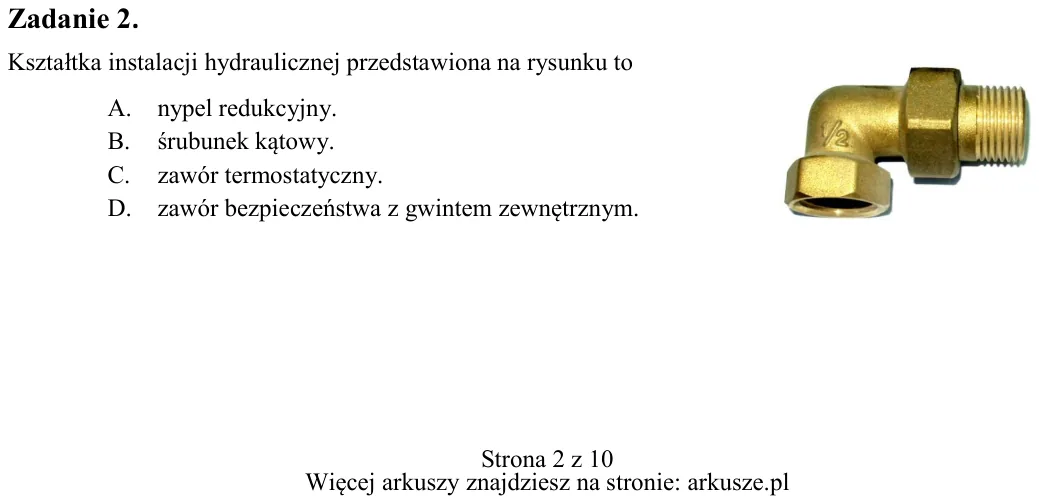

Zadanie 2. Kształtka instalacji hydraulicznej przedstawiona na rysunku to A. nypel redukcyjny. B. śrubunek kątowy. C. zawór termostatyczny. D. zawór bezpieczeństwa z gwintem zewnętrznym.

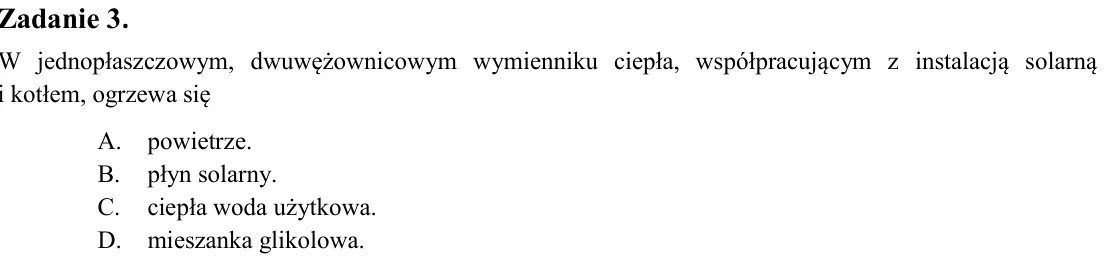

Zadanie 3. W jednopłaszczowym, dwuwężownicowym wymienniku ciepła, współpracującym z instalacją solarną i kotłem, ogrzewa się A. powietrze. B. płyn solarny. C. ciepła woda użytkowa. D. mieszanka glikolowa.

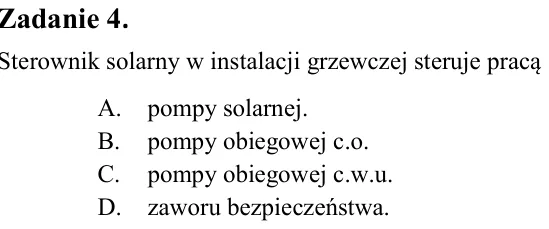

Zadanie 4. Sterownik solarny w instalacji grzewczej steruje pracą A. pompy solarnej. B. pompy obiegowej c.o. C. pompy obiegowej c.w.u. D. zaworu bezpieczeństwa.

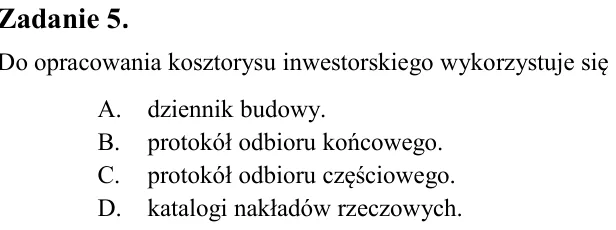

Zadanie 5. Do opracowania kosztorysu inwestorskiego wykorzystuje się A. dziennik budowy. B. protokół odbioru końcowego. C. protokół odbioru częściowego. D. katalogi nakładów rzeczowych.

Zadanie 6. W instalacji solarnej zawór zwrotny montowany jest A. za separatorem. B. za pompą solarną. C. przed inwerterem. D. przed pompą solarną.

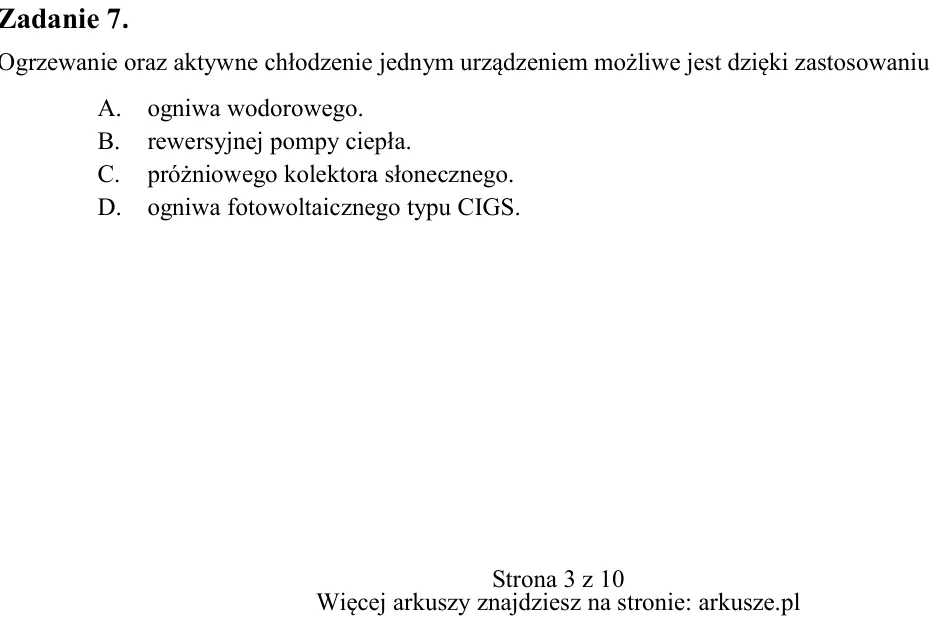

Zadanie 7. Ogrzewanie oraz aktywne chłodzenie jednym urządzeniem możliwe jest dzięki zastosowaniu A. ogniwa wodorowego. B. rewersyjnej pompy ciepła. C. próżniowego kolektora słonecznego. D. ogniwa fotowoltaicznego typu C

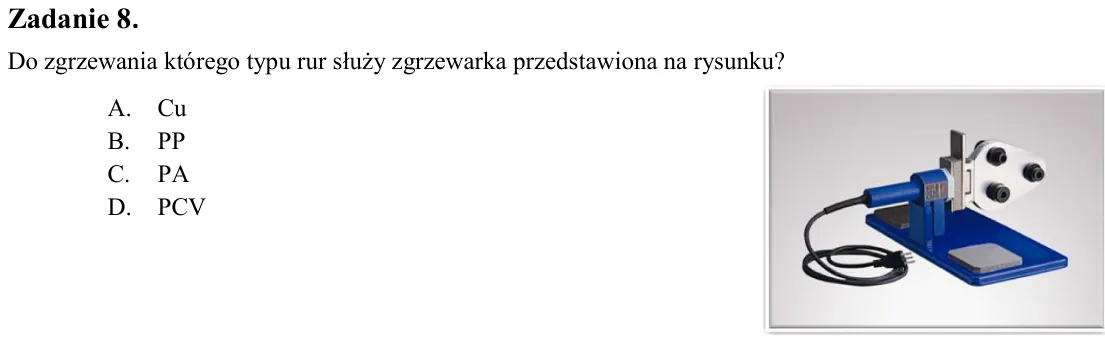

Zadanie 8. Do zgrzewania którego typu rur służy zgrzewarka przedstawiona na rysunku? A. Cu B. PP C. PA D. PCV

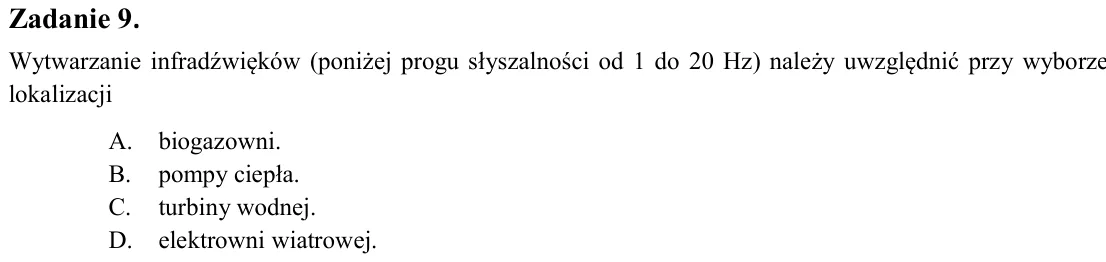

Zadanie 9. Wytwarzanie infradźwięków (poniżej progu słyszalności od 1 do 20 Hz) należy uwzględnić przy wyborze lokalizacji A. biogazowni. B. pompy ciepła. C. turbiny wodnej. D. elektrowni wiatrowej.

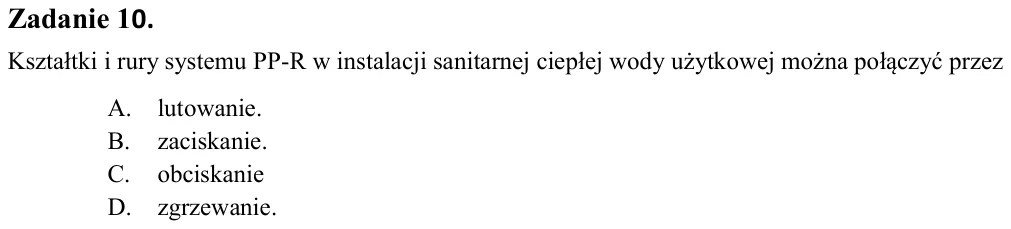

Zadanie 10. Kształtki i rury systemu PP-R w instalacji sanitarnej ciepłej wody użytkowej można połączyć przez A. lutowanie. B. zaciskanie. C. obciskanie D. zgrzewanie.

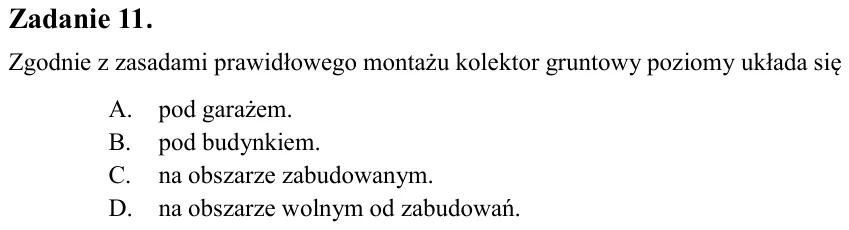

Zadanie 11. Zgodnie z zasadami prawidłowego montażu kolektor gruntowy poziomy układa się A. pod garażem. B. pod budynkiem. C. na obszarze zabudowanym. D. na obszarze wolnym od zabudowań.

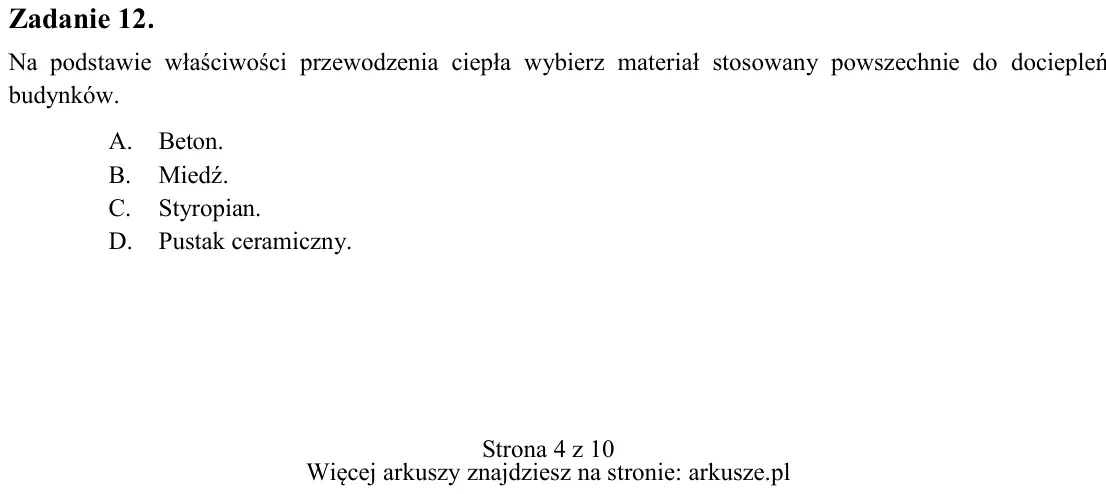

Zadanie 12. Na podstawie właściwości przewodzenia ciepła wybierz materiał stosowany powszechnie do dociepleń budynków. A. Beton. B. Miedź. C. Styropian. D. Pustak ceramiczny.

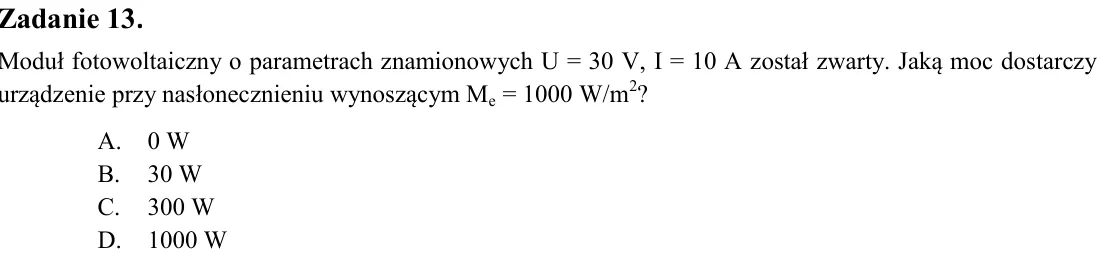

Zadanie 13. Moduł fotowoltaiczny o parametrach znamionowych U = 30 V, I = 10 A został zwarty. Jaką moc dostarczy urządzenie przy nasłonecznieniu wynoszącym Me = 1000 W/m2? A. 0 W B. 30 W C. 300 W D. 1000 W

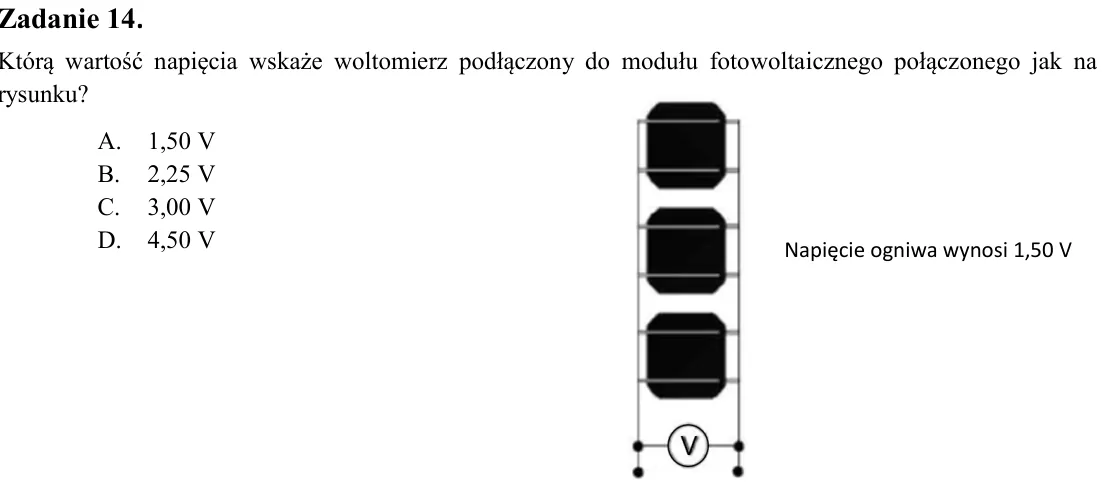

Zadanie 14. Którą wartość napięcia wskaże woltomierz podłączony do modułu fotowoltaicznego połączonego jak na rysunku? A. 1,50 V B. 2,25 V C. 3,00 V D. 4,50 V

Zadanie 15. Symbol przedstawiony na rysunku oznacza A. falownik. B. prostownik. C. mostek Gretza. D. diodę bocznikującą.

Zadanie 16. Do pomiarów temperatury na odległość służy A. pirometr. B. piezometr. C. wariometr. D. wakuometr.

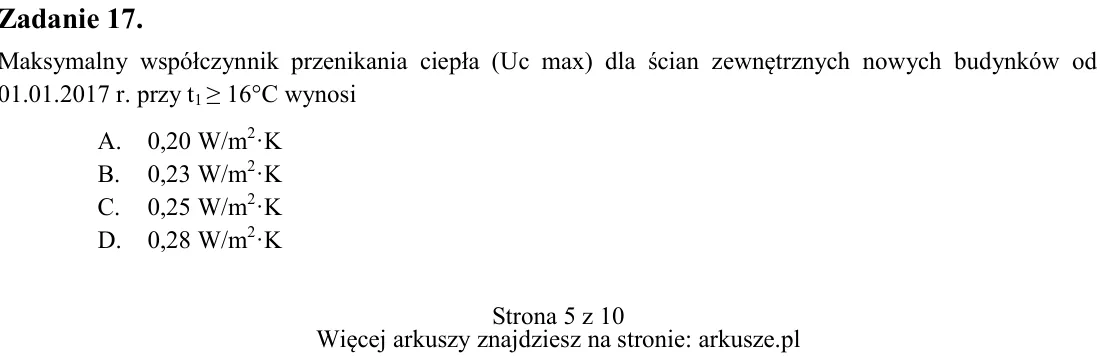

Zadanie 17. Maksymalny współczynnik przenikania ciepła (Uc max) dla ścian zewnętrznych nowych budynków od 01.01.2017 r. przy t1 ≥ 16°C wynosi A. 0,20 W/m2·K B. 0,23 W/m2·K C. 0,25 W/m2·K D. 0,28 W/m2·K Napięcie ogniwa wy

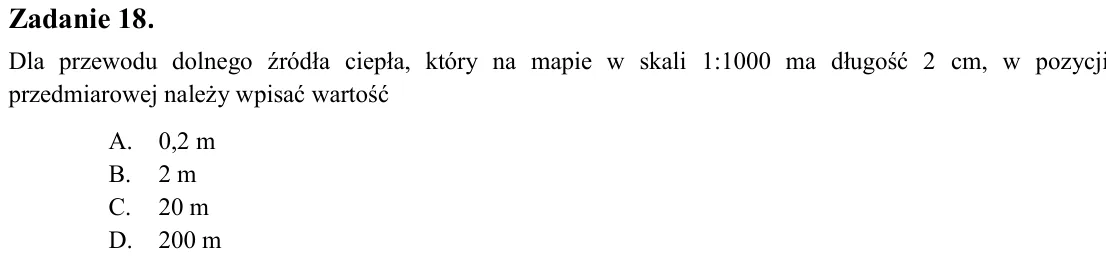

Zadanie 18. Dla przewodu dolnego źródła ciepła, który na mapie w skali 1:1000 ma długość 2 cm, w pozycji przedmiarowej należy wpisać wartość A. 0,2 m B. 2 m C. 20 m D. 200 m

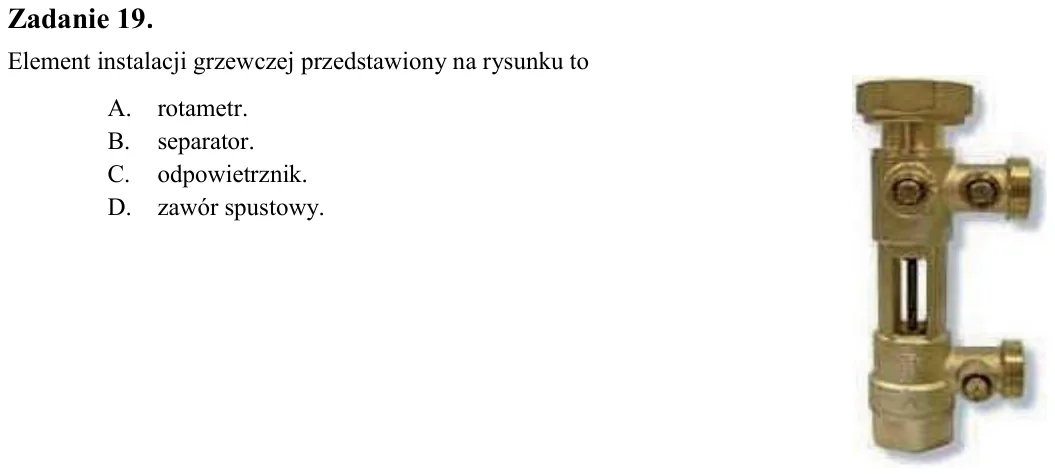

Zadanie 19. Element instalacji grzewczej przedstawiony na rysunku to A. rotametr. B. separator. C. odpowietrznik. D. zawór spustowy.

Zadanie 20. Przewidywana przez inwestora wartość robót określana jest w kosztorysie A. ofertowym. B. zamiennym. C. inwestorskim. D. powykonawczym.

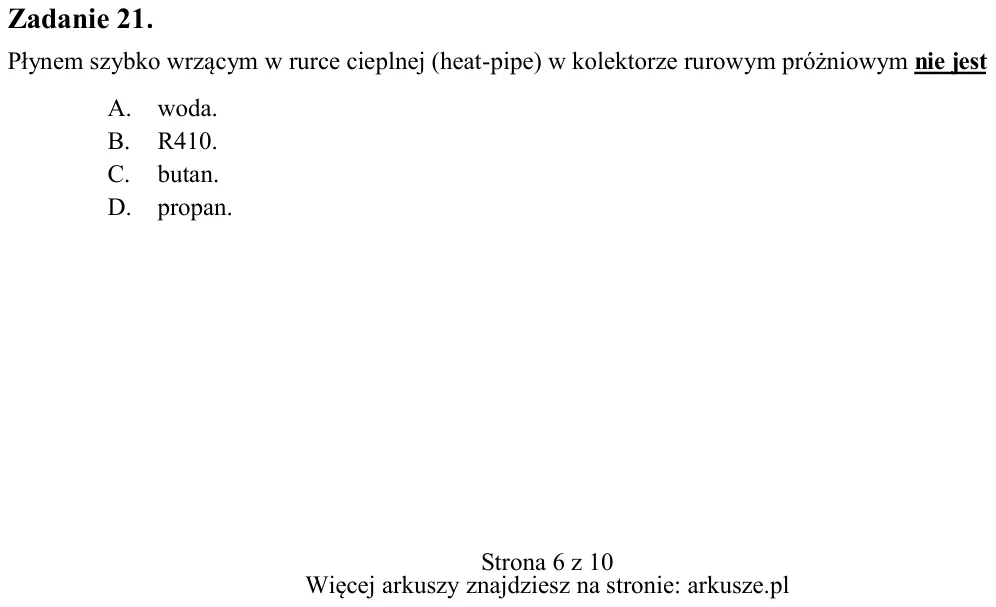

Zadanie 21. Płynem szybko wrzącym w rurce cieplnej (heat-pipe) w kolektorze rurowym próżniowym nie jest A. woda. B. R410. C. butan. D. propan.

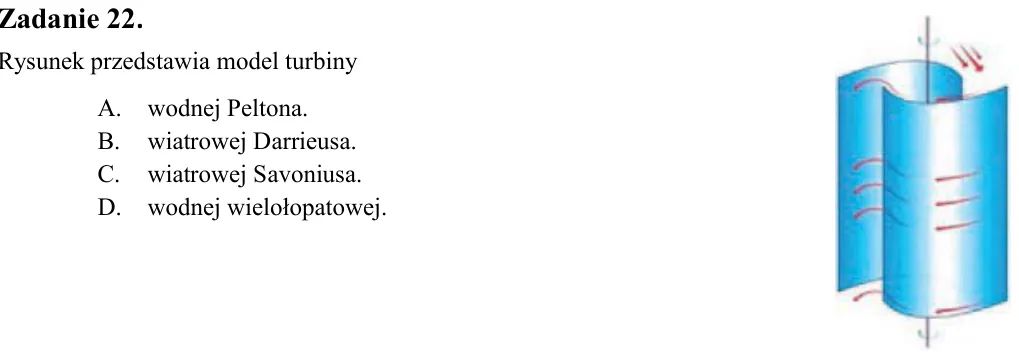

Zadanie 22. Rysunek przedstawia model turbiny A. wodnej Peltona. B. wiatrowej Darrieusa. C. wiatrowej Savoniusa. D. wodnej wielołopatowej.

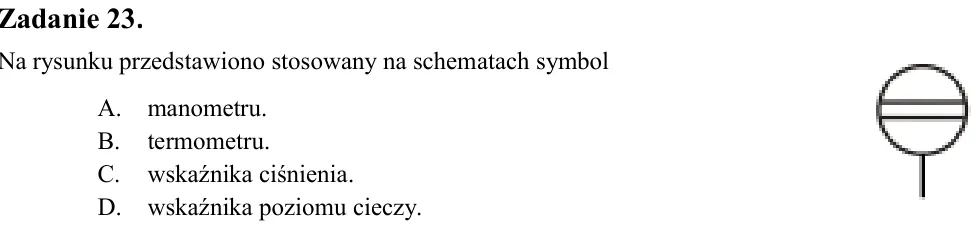

Zadanie 23. Na rysunku przedstawiono stosowany na schematach symbol A. manometru. B. termometru. C. wskaźnika ciśnienia. D. wskaźnika poziomu cieczy.

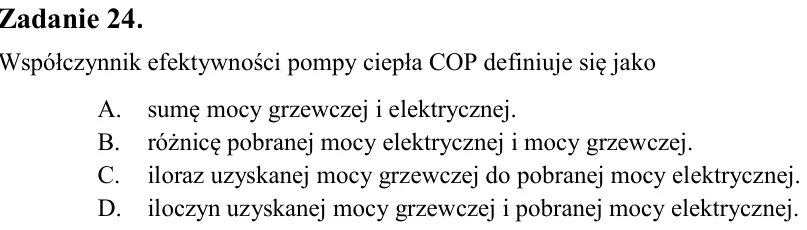

Zadanie 24. Współczynnik efektywności pompy ciepła COP definiuje się jako A. sumę mocy grzewczej i elektrycznej. B. różnicę pobranej mocy elektrycznej i mocy grzewczej. C. iloraz uzyskanej mocy grzewczej do pobranej mocy

Zadanie 25. Turbiną akcyjną jest turbina A. X B. Peltona C. Kaplana D. Francisa

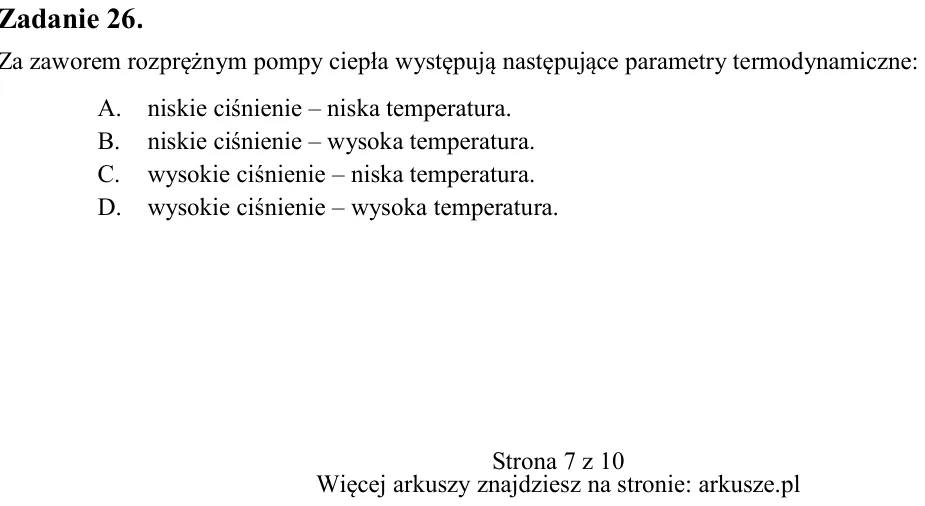

Zadanie 26. Za zaworem rozprężnym pompy ciepła występują następujące parametry termodynamiczne: A. niskie ciśnienie - niska temperatura. B. niskie ciśnienie - wysoka temperatura. C. wysokie ciśnienie - niska temperatura.

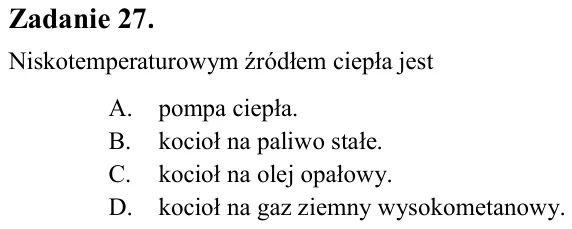

Zadanie 27. Niskotemperaturowym źródłem ciepła jest A. pompa ciepła. B. kocioł na paliwo stałe. C. kocioł na olej opałowy. D. kocioł na gaz ziemny wysokometanowy.

Zadanie 28. Podstawowym składnikiem biogazu jest A. etan. B. butan. C. metan. D. propan.

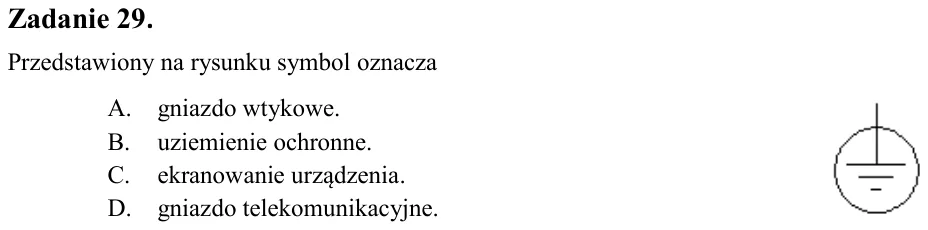

Zadanie 29. Przedstawiony na rysunku symbol oznacza A. gniazdo wtykowe. B. uziemienie ochronne. C. ekranowanie urządzenia. D. gniazdo telekomunikacyjne.

Zadanie 30. Pelet to A. osad ściekowy. B. słoma w belach. C. paliwo produkowane z węgla brunatnego. D. paliwo powstające przez przerób drewna.

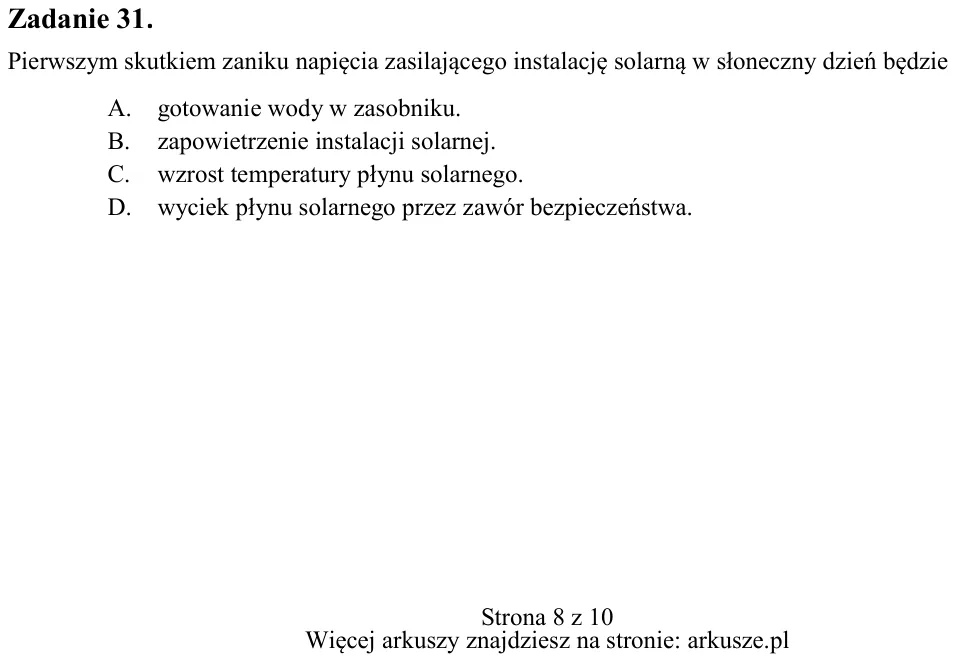

Zadanie 31. Pierwszym skutkiem zaniku napięcia zasilającego instalację solarną w słoneczny dzień będzie A. gotowanie wody w zasobniku. B. zapowietrzenie instalacji solarnej. C. wzrost temperatury płynu solarnego. D. wyci

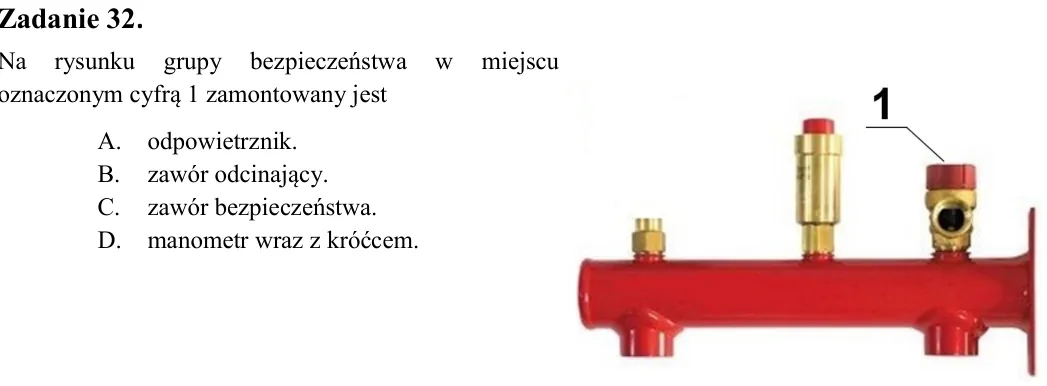

Zadanie 32. Na rysunku grupy bezpieczeństwa w miejscu oznaczonym cyfrą 1 zamontowany jest A. odpowietrznik. B. zawór odcinający. C. zawór bezpieczeństwa. D. manometr wraz z króćcem.

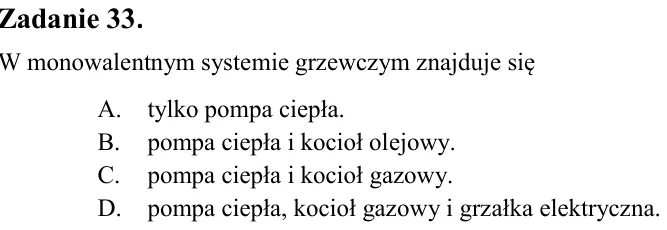

Zadanie 33. W monowalentnym systemie grzewczym znajduje się A. tylko pompa ciepła. B. pompa ciepła i kocioł olejowy. C. pompa ciepła i kocioł gazowy. D. pompa ciepła, kocioł gazowy i grzałka elektryczna.

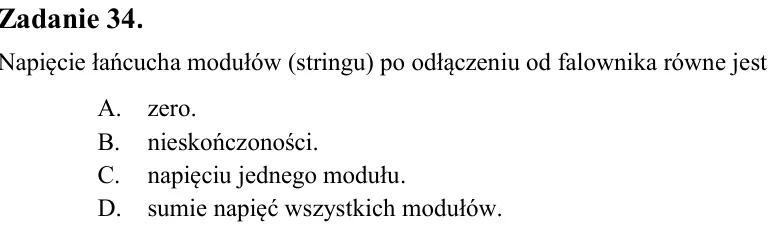

Zadanie 34. Napięcie łańcucha modułów (stringu) po odłączeniu od falownika równe jest A. zero. B. nieskończoności. C. napięciu jednego modułu. D. sumie napięć wszystkich modułów.

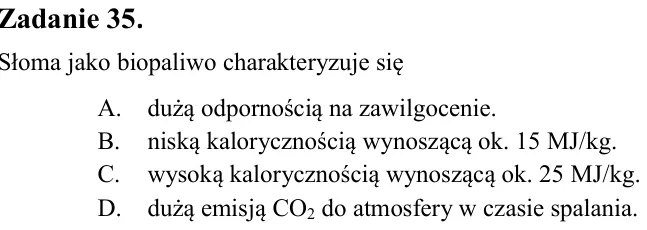

Zadanie 35. Słoma jako biopaliwo charakteryzuje się A. dużą odpornością na zawilgocenie. B. niską kalorycznością wynoszącą ok. 15 MJ/kg. C. wysoką kalorycznością wynoszącą ok. 25 MJ/kg. D. dużą emisją CO2 do atmosfery w

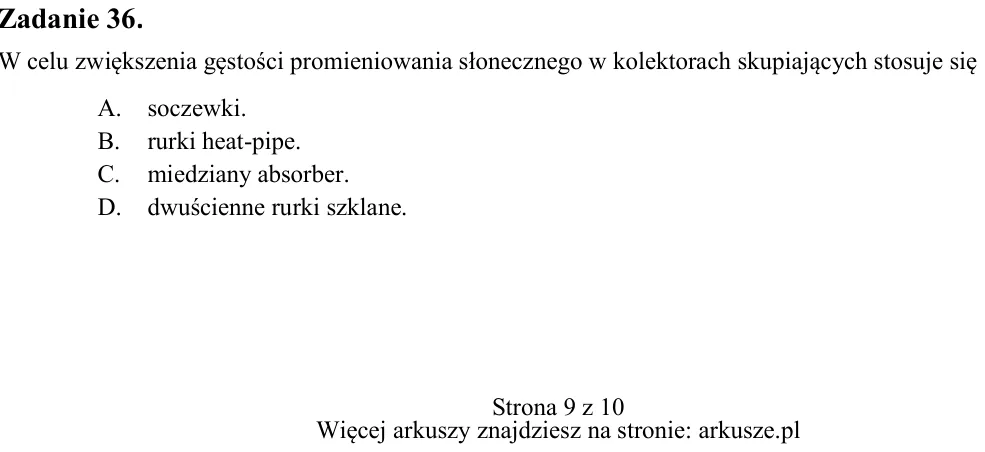

Zadanie 36. W celu zwiększenia gęstości promieniowania słonecznego w kolektorach skupiających stosuje się A. soczewki. B. rurki heat-pipe. C. miedziany absorber. D. dwuścienne rurki szklane.

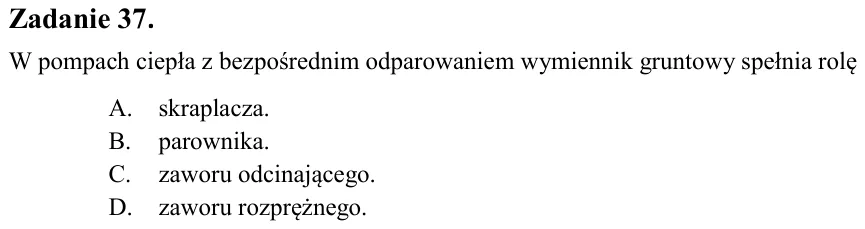

Zadanie 37. W pompach ciepła z bezpośrednim odparowaniem wymiennik gruntowy spełnia rolę A. skraplacza. B. parownika. C. zaworu odcinającego. D. zaworu rozprężnego.

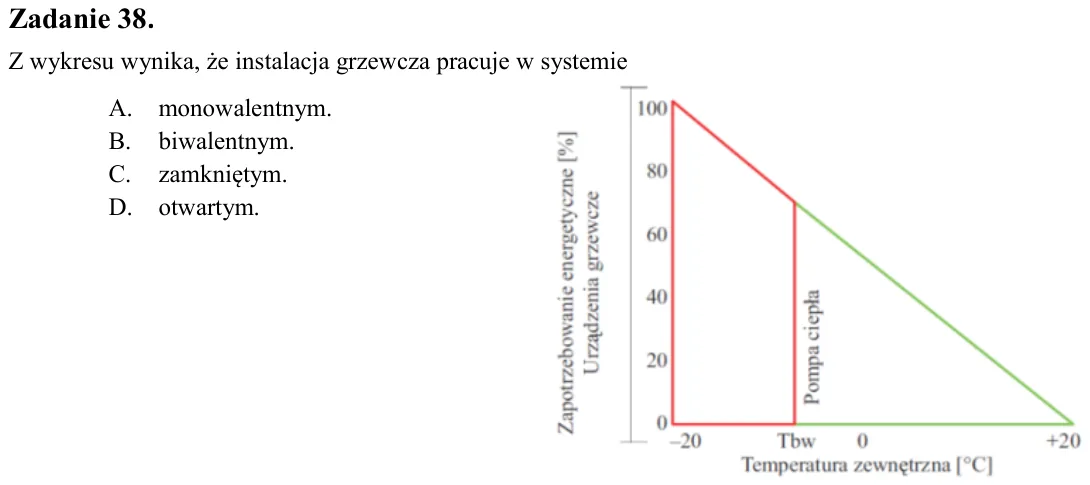

Zadanie 38. Z wykresu wynika, że instalacja grzewcza pracuje w systemie A. monowalentnym. B. biwalentnym. C. zamkniętym. D. otwartym.

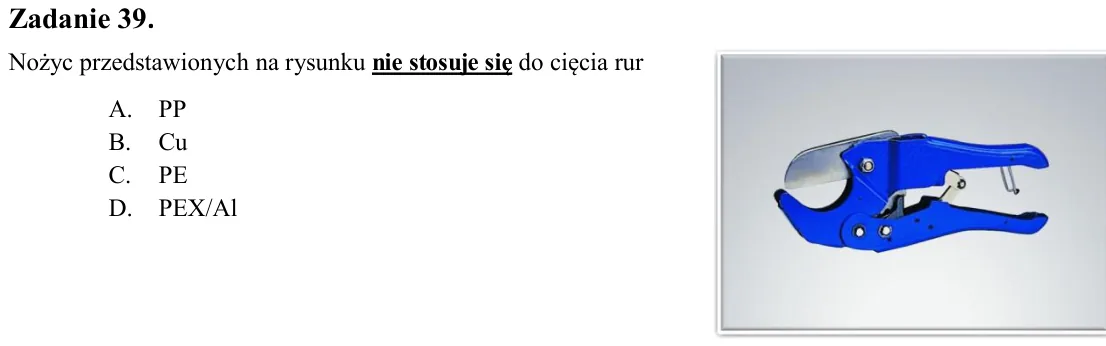

Zadanie 39. Nożyc przedstawionych na rysunku nie stosuje się do cięcia rur A. PP B. Cu C. PE D. PEX/Al

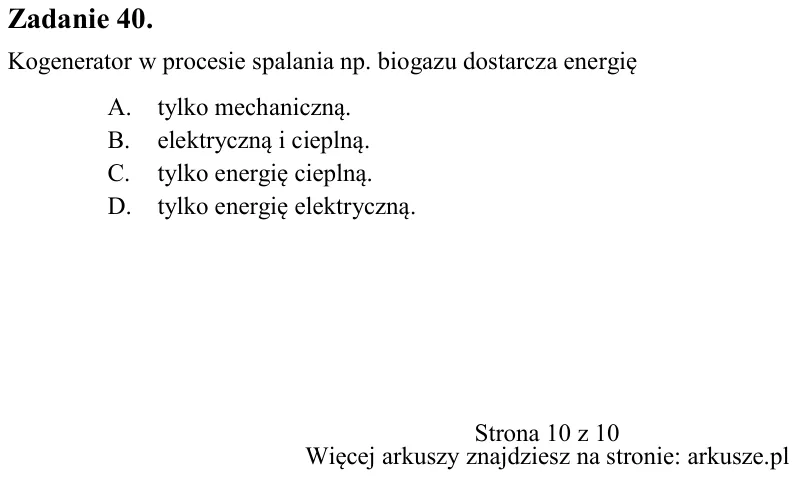

Zadanie 40. Kogenerator w procesie spalania np. biogazu dostarcza energię A. tylko mechaniczną. B. elektryczną i cieplną. C. tylko energię cieplną. D. tylko energię elektryczną.
