B21 · Egzamin zawodowy · czerwiec 2019

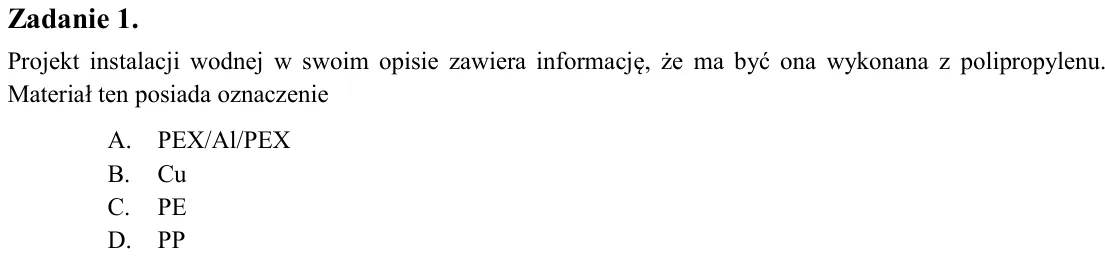

Zadanie 1. Projekt instalacji wodnej w swoim opisie zawiera informację, że ma być ona wykonana z polipropylenu. Materiał ten posiada oznaczenie A. PEX/Al/PEX B. Cu C. PE D. PP

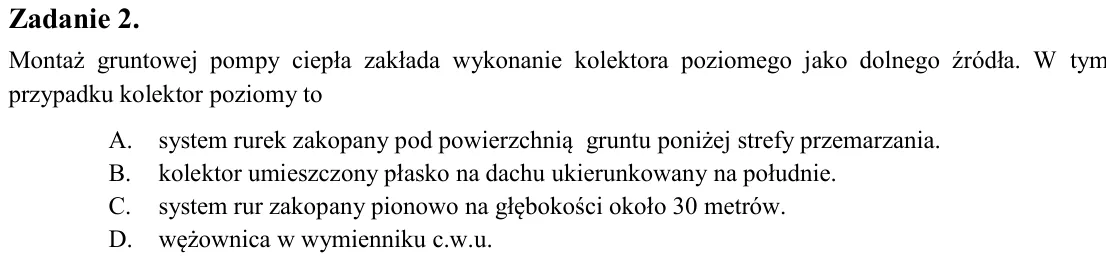

Zadanie 2. Montaż gruntowej pompy ciepła zakłada wykonanie kolektora poziomego jako dolnego źródła. W tym przypadku kolektor poziomy to A. system rurek zakopany pod powierzchnią gruntu poniżej strefy przemarzania. B. kol

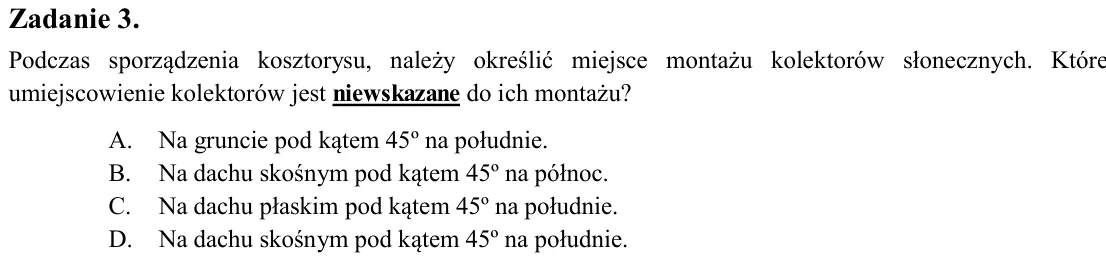

Zadanie 3. Podczas sporządzenia kosztorysu, należy określić miejsce montażu kolektorów słonecznych. Które umiejscowienie kolektorów jest niewskazane do ich montażu? A. Na gruncie pod kątem 45º na południe. B. Na dachu sk

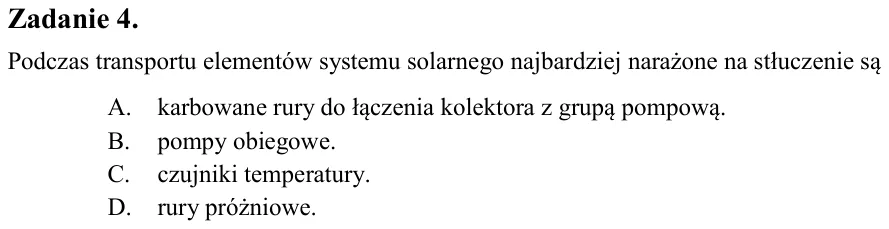

Zadanie 4. Podczas transportu elementów systemu solarnego najbardziej narażone na stłuczenie są A. karbowane rury do łączenia kolektora z grupą pompową. B. pompy obiegowe. C. czujniki temperatury. D. rury próżniowe.

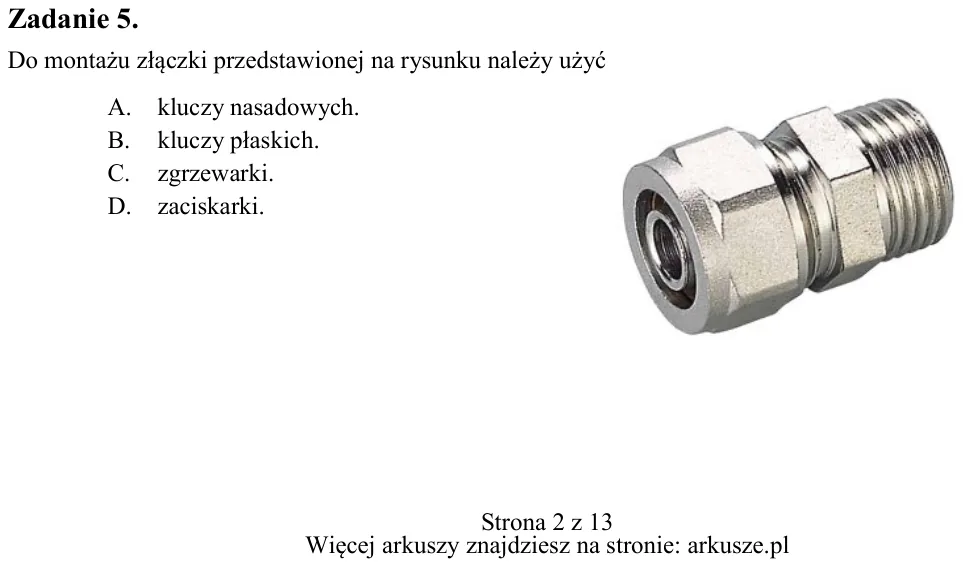

Zadanie 5. Do montażu złączki przedstawionej na rysunku należy użyć A. kluczy nasadowych. B. kluczy płaskich. C. zgrzewarki. D. zaciskarki.

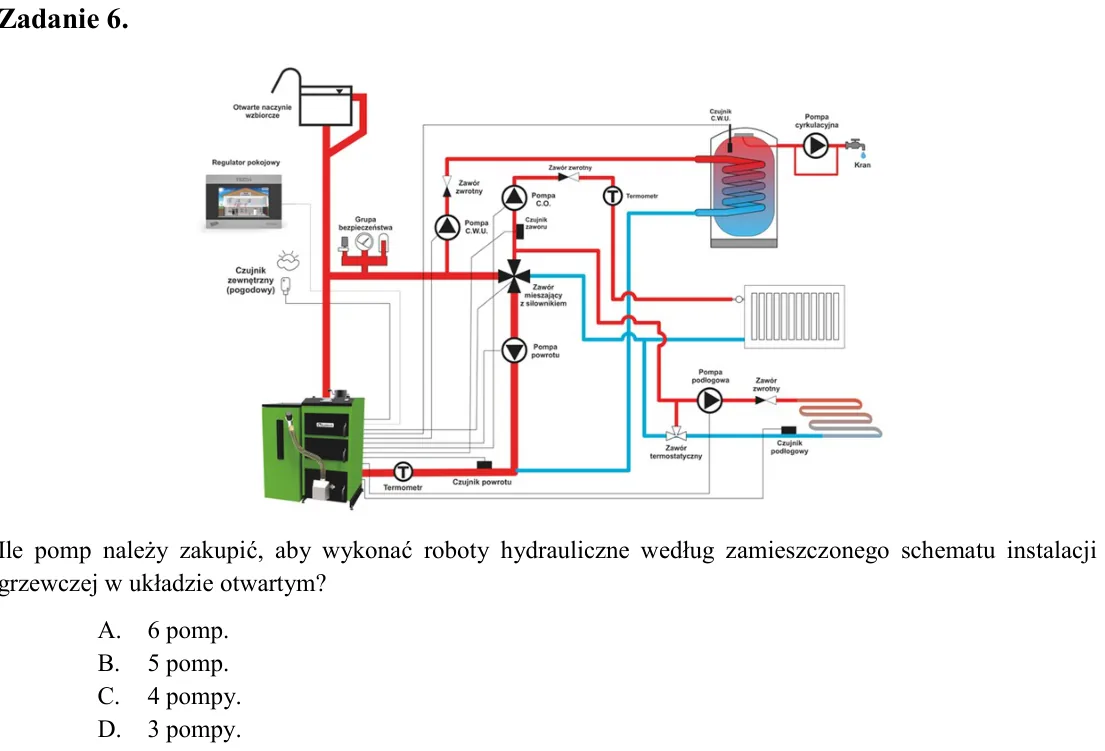

Zadanie 6. Ile pomp należy zakupić, aby wykonać roboty hydrauliczne według zamieszczonego schematu instalacji grzewczej w układzie otwartym? A. 6 pomp. B. 5 pomp. C. 4 pompy. D. 3 pompy.

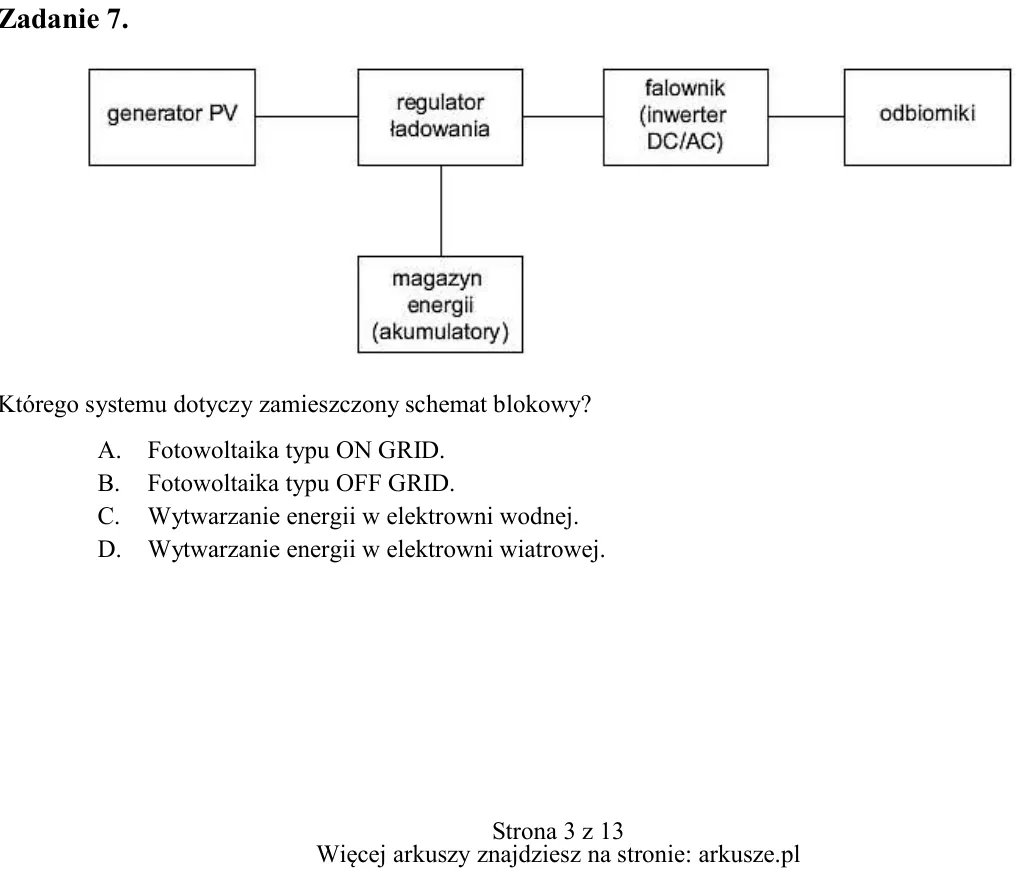

Zadanie 7. Którego systemu dotyczy zamieszczony schemat blokowy? A. Fotowoltaika typu ON GRID. B. Fotowoltaika typu OFF GRID. C. Wytwarzanie energii w elektrowni wodnej. D. Wytwarzanie energii w elektrowni wiatrowej.

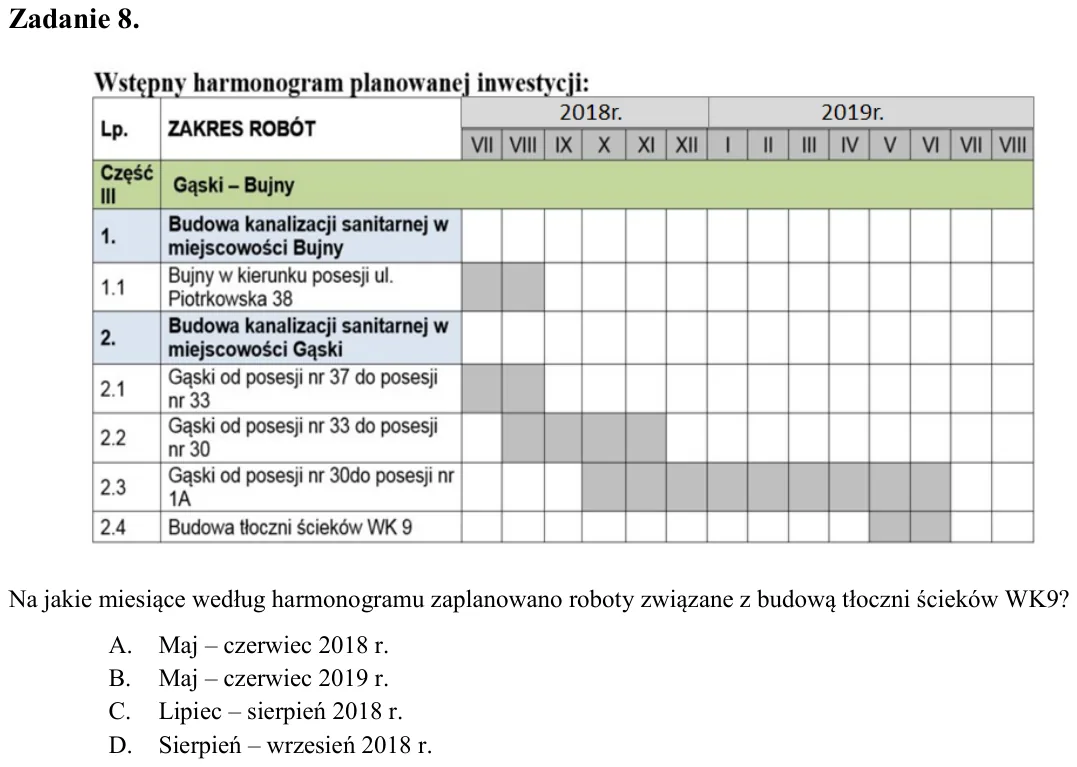

Zadanie 8. Na jakie miesiące według harmonogramu zaplanowano roboty związane z budową tłoczni ścieków WK9? A. Maj - czerwiec 2018 r. B. Maj - czerwiec 2019 r. C. Lipiec - sierpień 2018 r. D. Sierpień - wrzesień 2018 r.

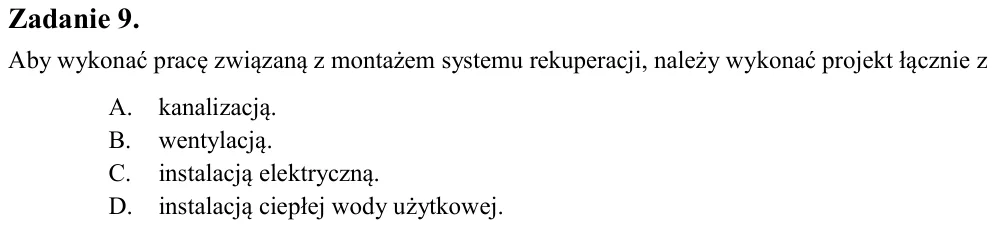

Zadanie 9. Aby wykonać pracę związaną z montażem systemu rekuperacji, należy wykonać projekt łącznie z A. kanalizacją. B. wentylacją. C. instalacją elektryczną. D. instalacją ciepłej wody użytkowej.

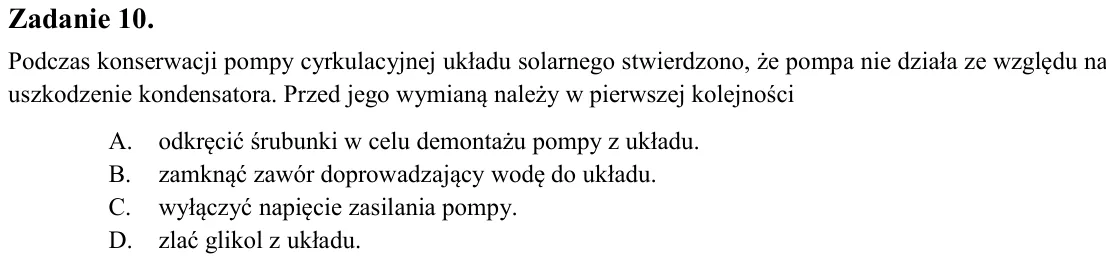

Zadanie 10. Podczas konserwacji pompy cyrkulacyjnej układu solarnego stwierdzono, że pompa nie działa ze względu na uszkodzenie kondensatora. Przed jego wymianą należy w pierwszej kolejności A. odkręcić śrubunki w celu d

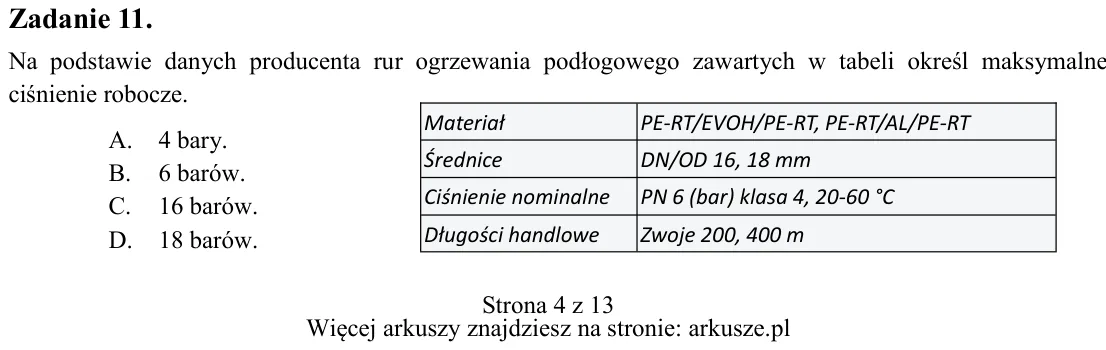

Zadanie 11. Na podstawie danych producenta rur ogrzewania podłogowego zawartych w tabeli określ maksymalne ciśnienie robocze. A. 4 bary. B. 6 barów. C. 16 barów. D. 18 barów. Materiał PE-RT/EVOH/PE-RT, PE-RT/AL/PE-RT Śre

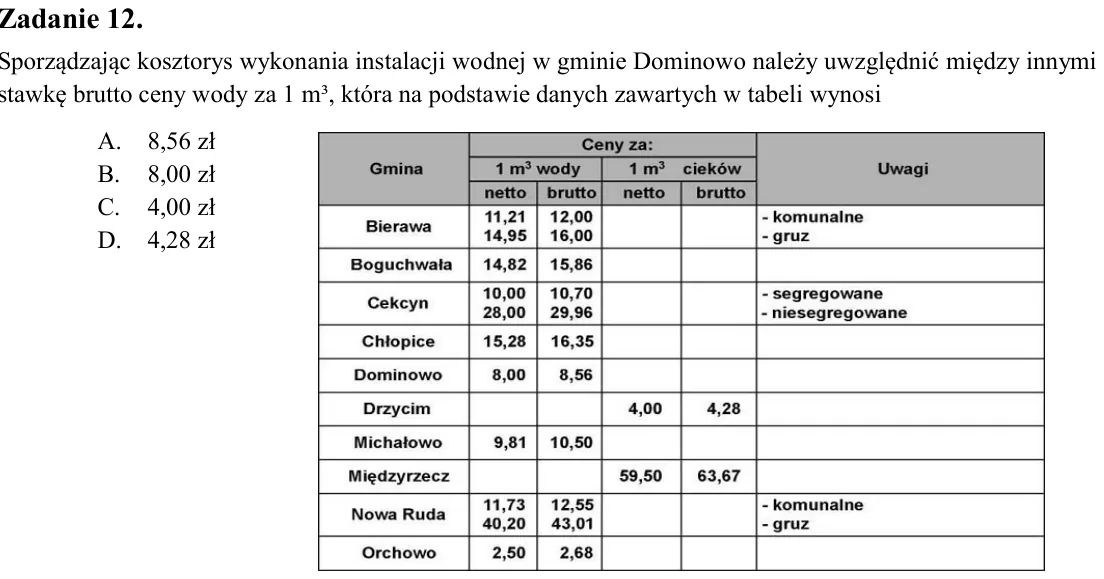

Zadanie 12. Sporządzając kosztorys wykonania instalacji wodnej w gminie Dominowo należy uwzględnić między innymi stawkę brutto ceny wody za 1 m³, która na podstawie danych zawartych w tabeli wynosi A. 8,56 zł B. 8,00 zł

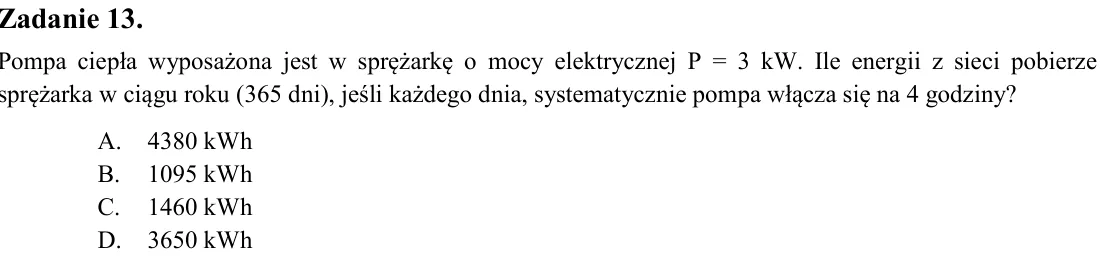

Zadanie 13. Pompa ciepła wyposażona jest w sprężarkę o mocy elektrycznej P = 3 kW. Ile energii z sieci pobierze sprężarka w ciągu roku (365 dni), jeśli każdego dnia, systematycznie pompa włącza się na 4 godziny? A. 4380

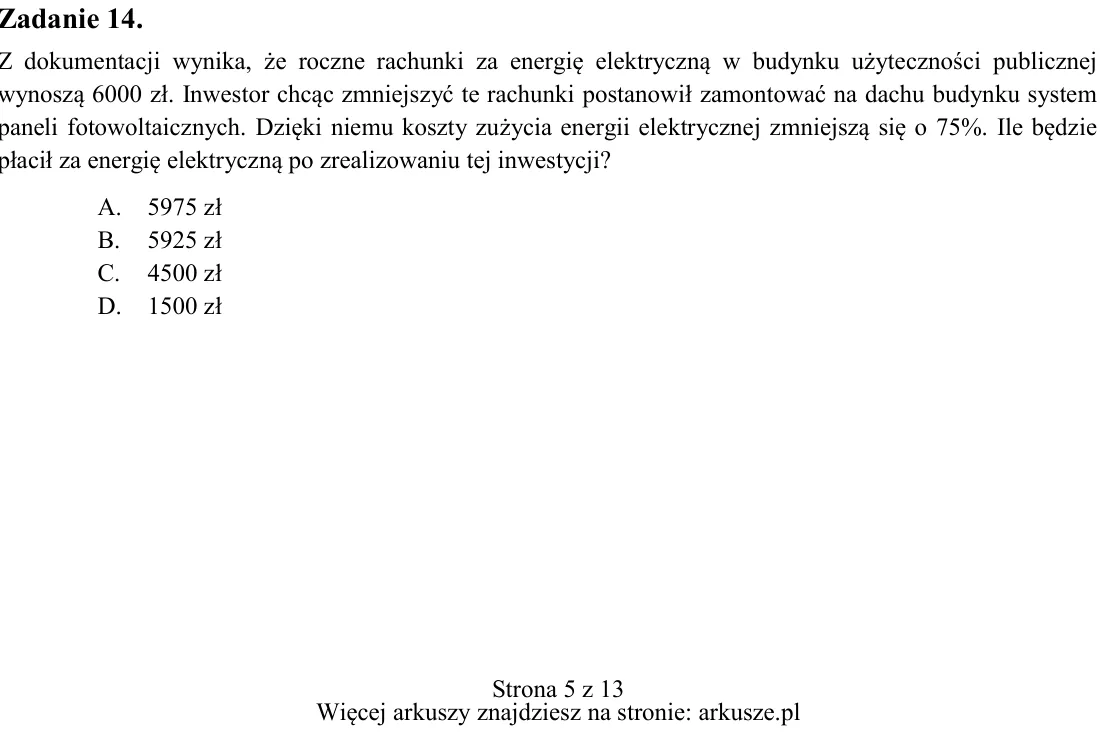

Zadanie 14. Z dokumentacji wynika, że roczne rachunki za energię elektryczną w budynku użyteczności publicznej wynoszą 6000 zł. Inwestor chcąc zmniejszyć te rachunki postanowił zamontować na dachu budynku system paneli f

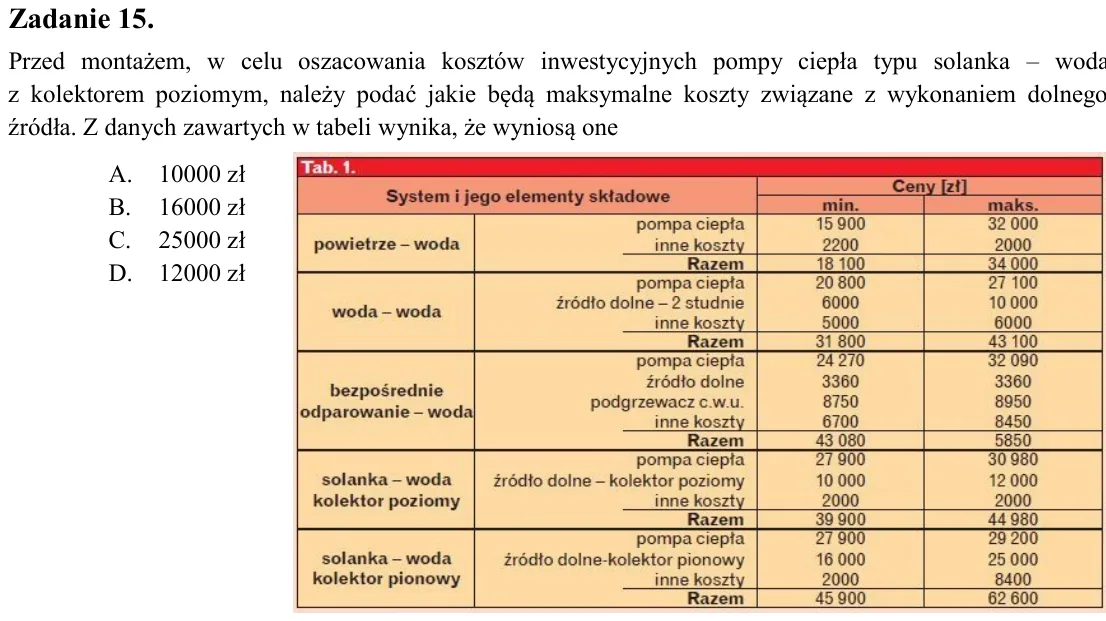

Zadanie 15. Przed montażem, w celu oszacowania kosztów inwestycyjnych pompy ciepła typu solanka - woda z kolektorem poziomym, należy podać jakie będą maksymalne koszty związane z wykonaniem dolnego źródła. Z danych zawar

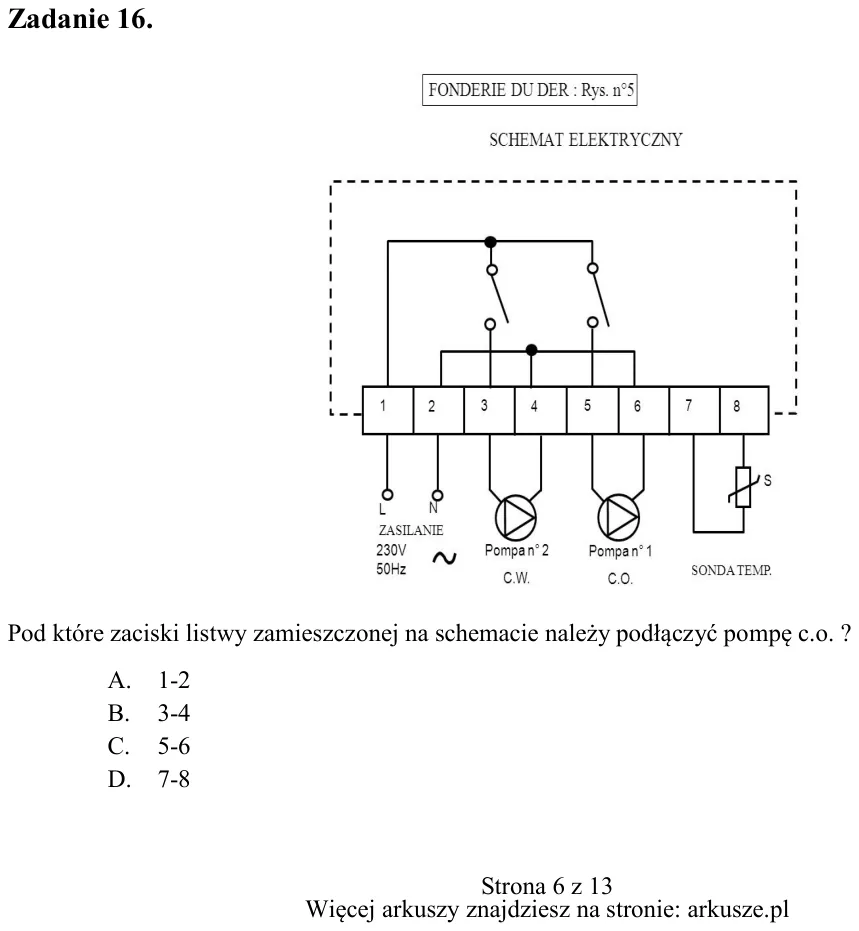

Zadanie 16. Pod które zaciski listwy zamieszczonej na schemacie należy podłączyć pompę c.o. ? A. 1-2 B. 3-4 C. 5-6 D. 7-8

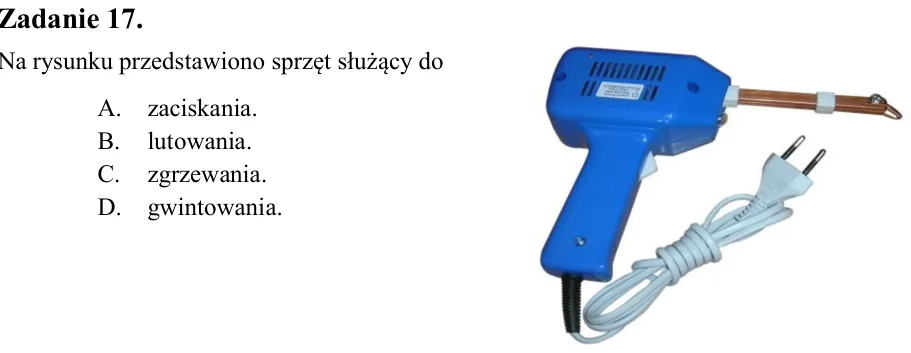

Zadanie 17. Na rysunku przedstawiono sprzęt służący do A. zaciskania. B. lutowania. C. zgrzewania. D. gwintowania.

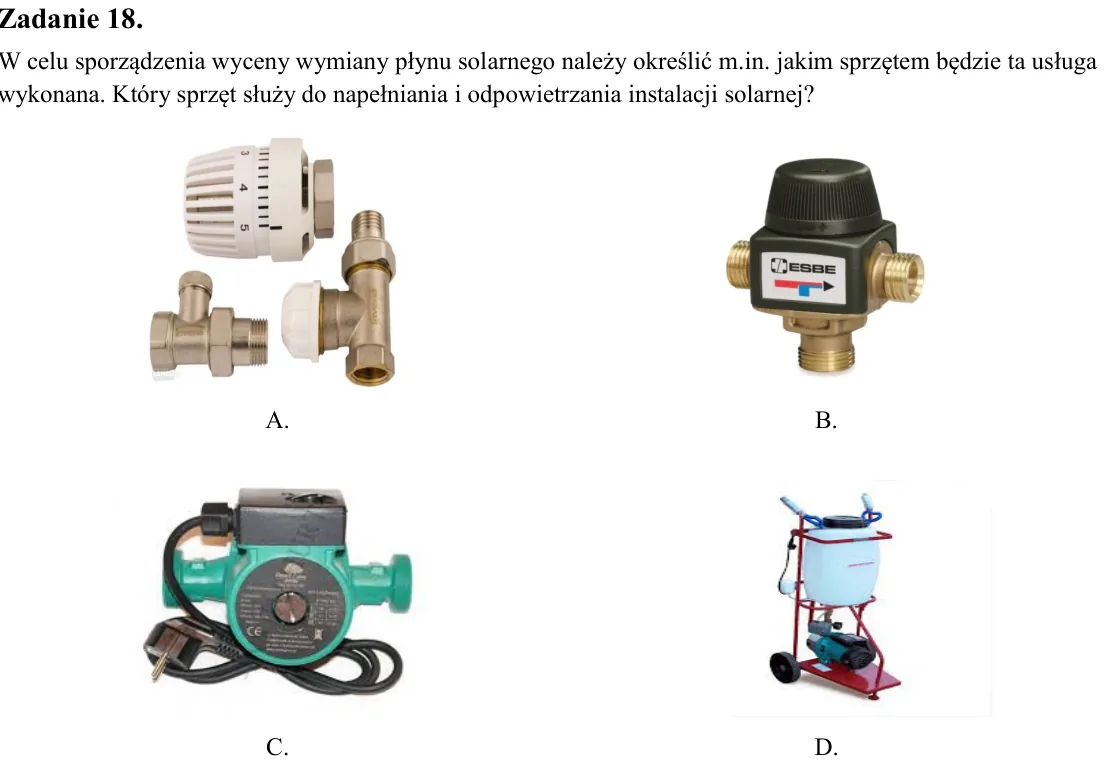

Zadanie 18. W celu sporządzenia wyceny wymiany płynu solarnego należy określić m.in. jakim sprzętem będzie ta usługa wykonana. Który sprzęt służy do napełniania i odpowietrzania instalacji solarnej?

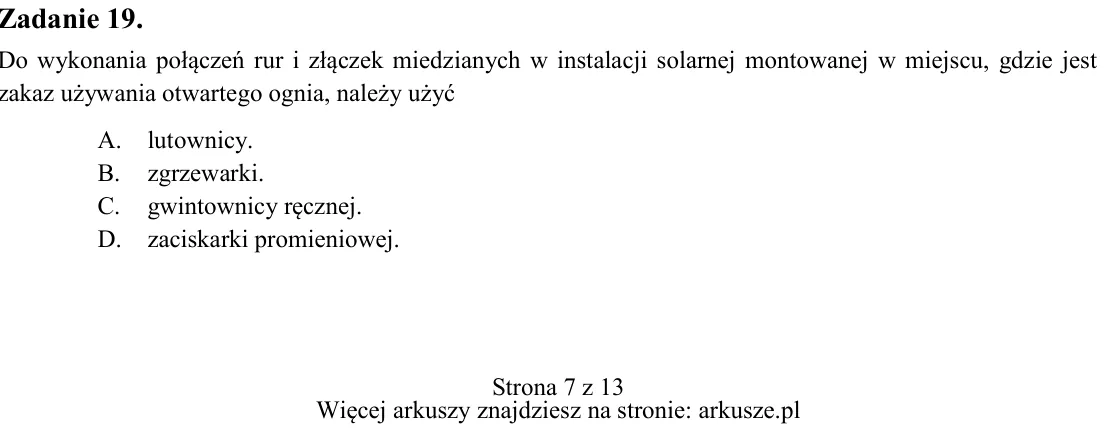

Zadanie 19. Do wykonania połączeń rur i złączek miedzianych w instalacji solarnej montowanej w miejscu, gdzie jest zakaz używania otwartego ognia, należy użyć A. lutownicy. B. zgrzewarki. C. gwintownicy ręcznej. D. zacis

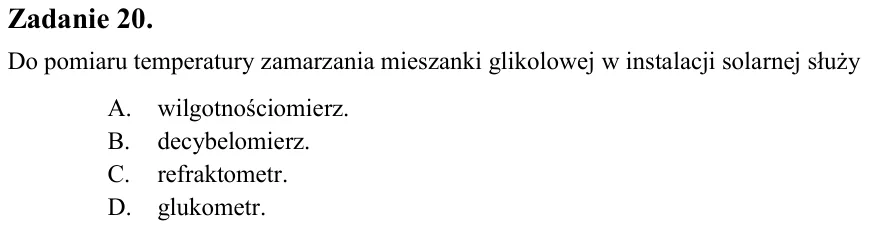

Zadanie 20. Do pomiaru temperatury zamarzania mieszanki glikolowej w instalacji solarnej służy A. wilgotnościomierz. B. decybelomierz. C. refraktometr. D. glukometr.

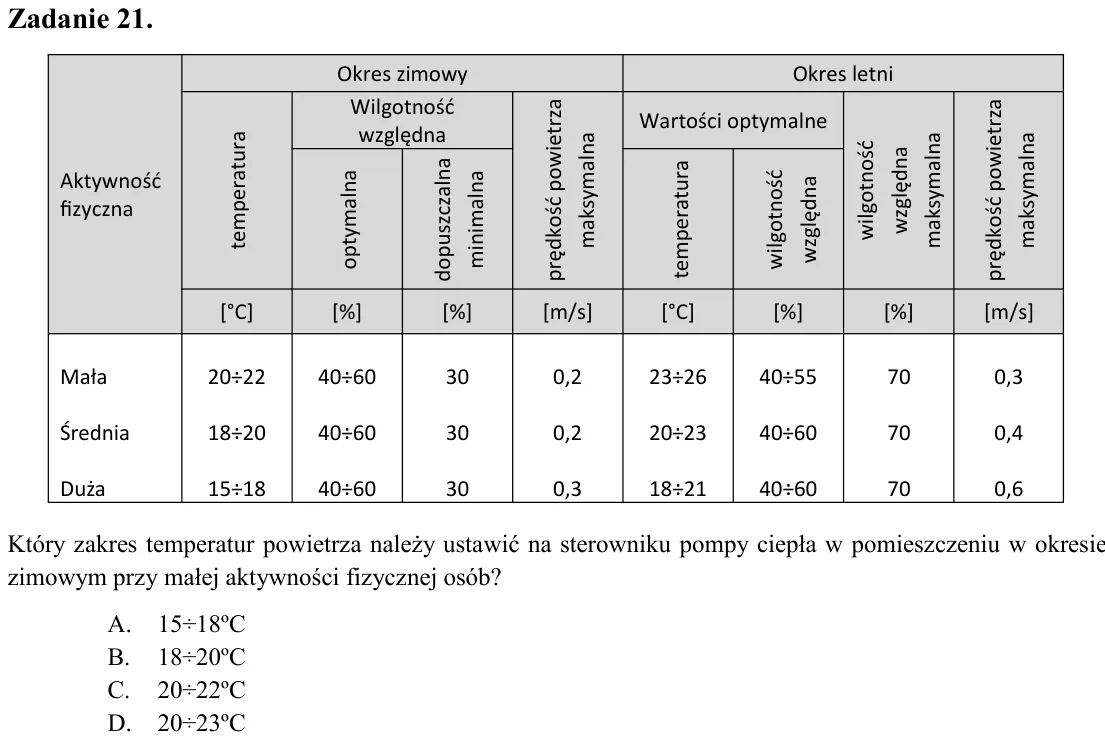

Zadanie 21. Który zakres temperatur powietrza należy ustawić na sterowniku pompy ciepła w pomieszczeniu w okresie zimowym przy małej aktywności fizycznej osób? A. 15÷18ºC B. 18÷20ºC C. 20÷22ºC D. 20÷23ºC

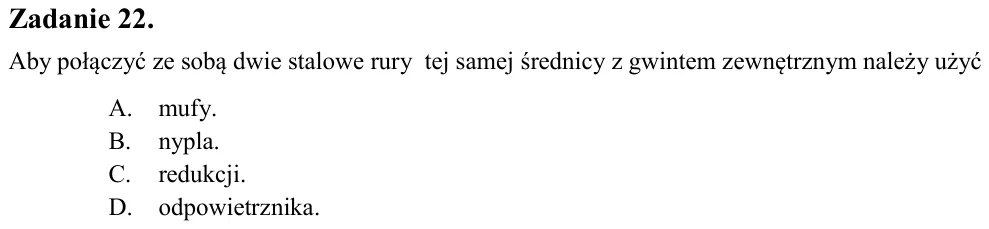

Zadanie 22. Aby połączyć ze sobą dwie stalowe rury tej samej średnicy z gwintem zewnętrznym należy użyć A. mufy. B. nypla. C. redukcji. D. odpowietrznika.

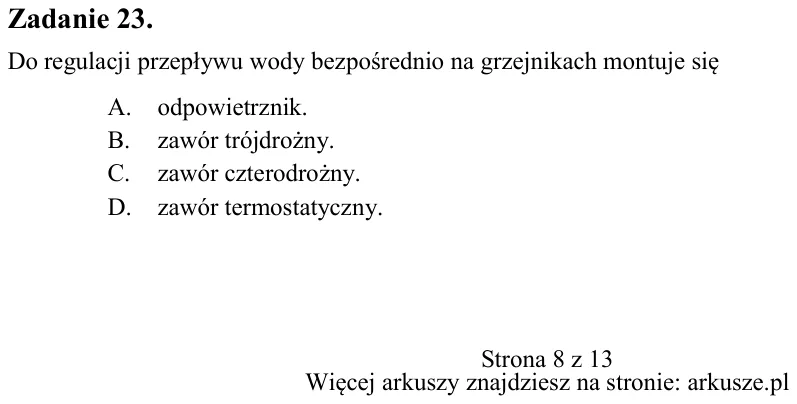

Zadanie 23. Do regulacji przepływu wody bezpośrednio na grzejnikach montuje się A. odpowietrznik. B. zawór trójdrożny. C. zawór czterodrożny. D. zawór termostatyczny. Aktywność fizyczna Okres zimowy Okres letni Wilgotnoś

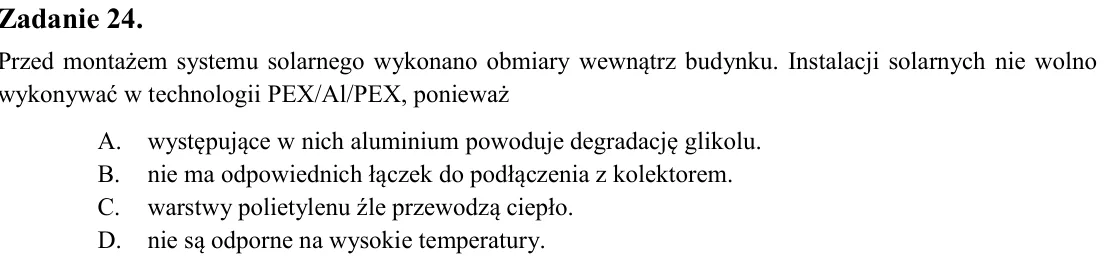

Zadanie 24. Przed montażem systemu solarnego wykonano obmiary wewnątrz budynku. Instalacji solarnych nie wolno wykonywać w technologii PEX/Al/PEX, ponieważ A. występujące w nich aluminium powoduje degradację glikolu. B.

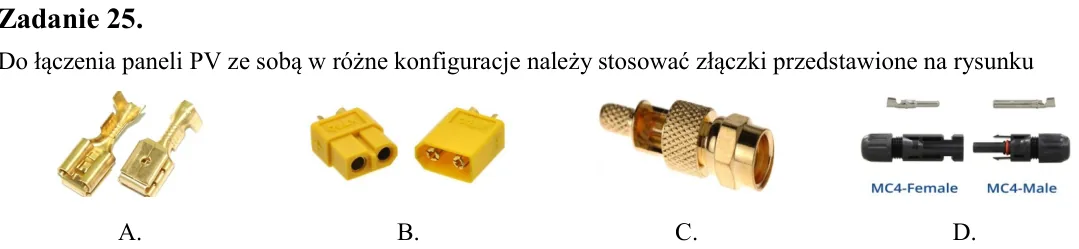

Zadanie 25. Do łączenia paneli PV ze sobą w różne konfiguracje należy stosować złączki przedstawione na rysunku

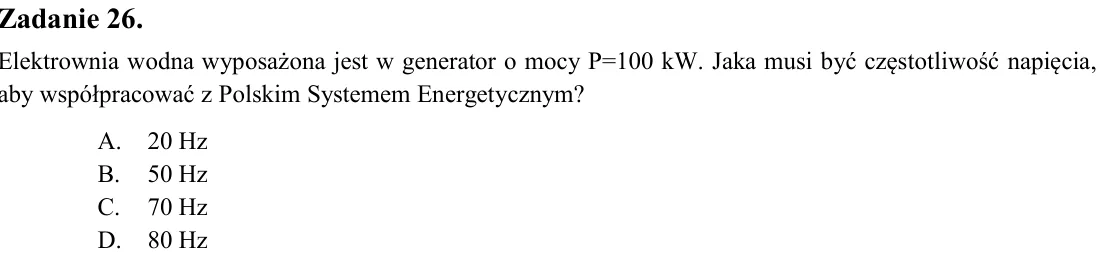

Zadanie 26. Elektrownia wodna wyposażona jest w generator o mocy P=100 kW. Jaka musi być częstotliwość napięcia, aby współpracować z Polskim Systemem Energetycznym? A. 20 Hz B. 50 Hz C. 70 Hz D. 80 Hz

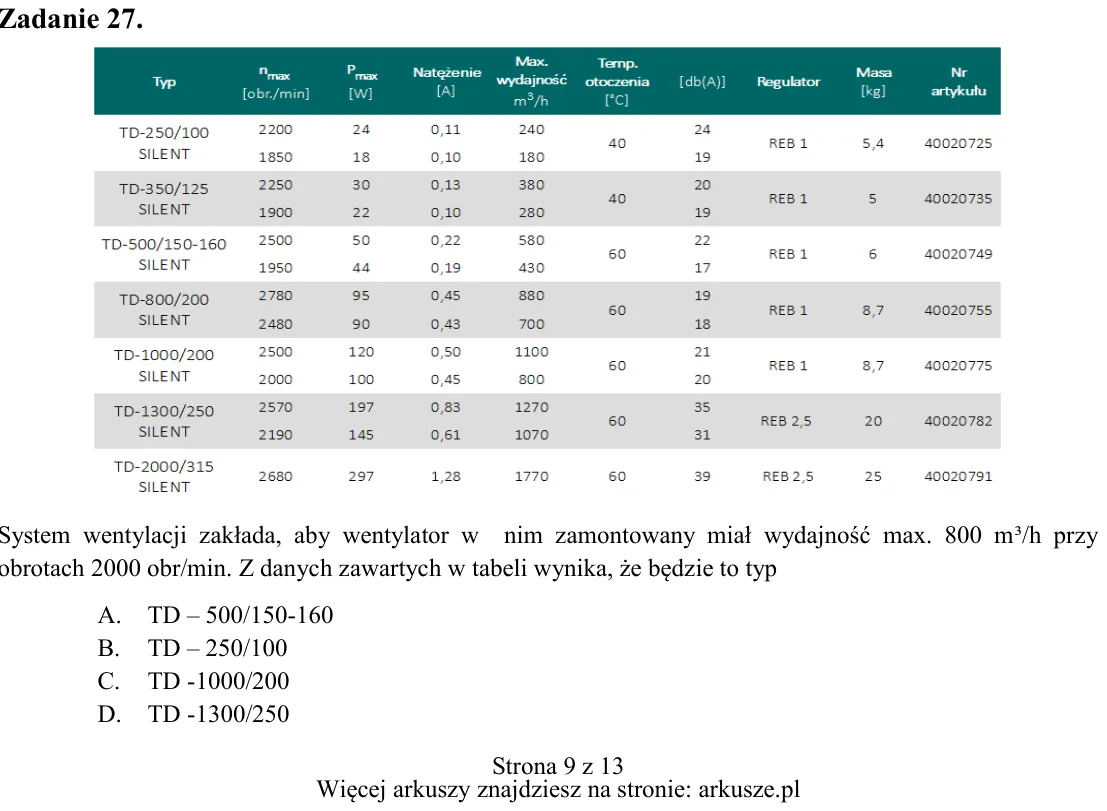

Zadanie 27. System wentylacji zakłada, aby wentylator w nim zamontowany miał wydajność max. 800 m³/h przy obrotach 2000 obr/min. Z danych zawartych w tabeli wynika, że będzie to typ A. TD - 500/150-160 B. TD - 250/100 C.

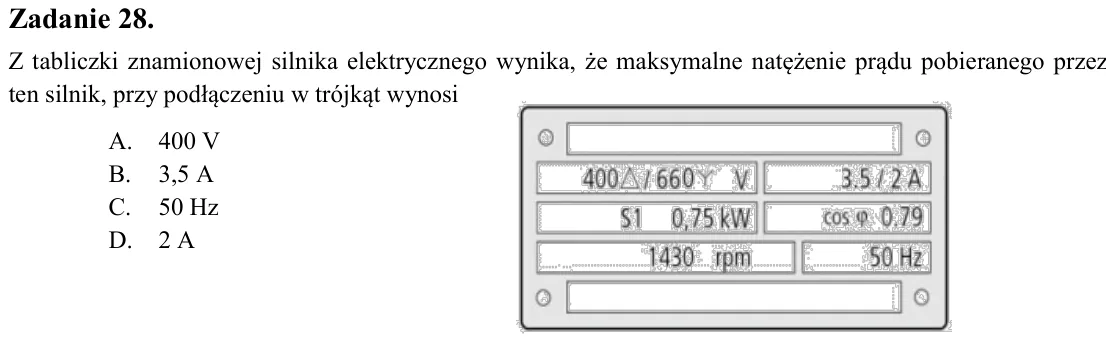

Zadanie 28. Z tabliczki znamionowej silnika elektrycznego wynika, że maksymalne natężenie prądu pobieranego przez ten silnik, przy podłączeniu w trójkąt wynosi A. 400 V B. 3,5 A C. 50 Hz D. 2 A

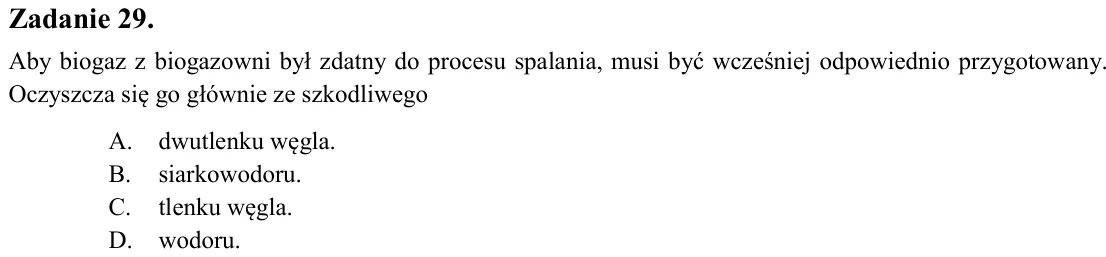

Zadanie 29. Aby biogaz z biogazowni był zdatny do procesu spalania, musi być wcześniej odpowiednio przygotowany. Oczyszcza się go głównie ze szkodliwego A. dwutlenku węgla. B. siarkowodoru. C. tlenku węgla. D. wodoru.

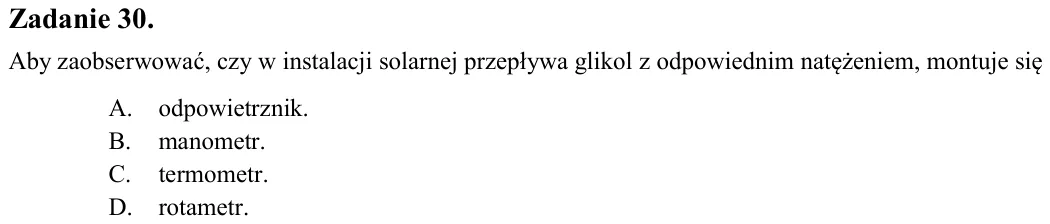

Zadanie 30. Aby zaobserwować, czy w instalacji solarnej przepływa glikol z odpowiednim natężeniem, montuje się A. odpowietrznik. B. manometr. C. termometr. D. rotametr.

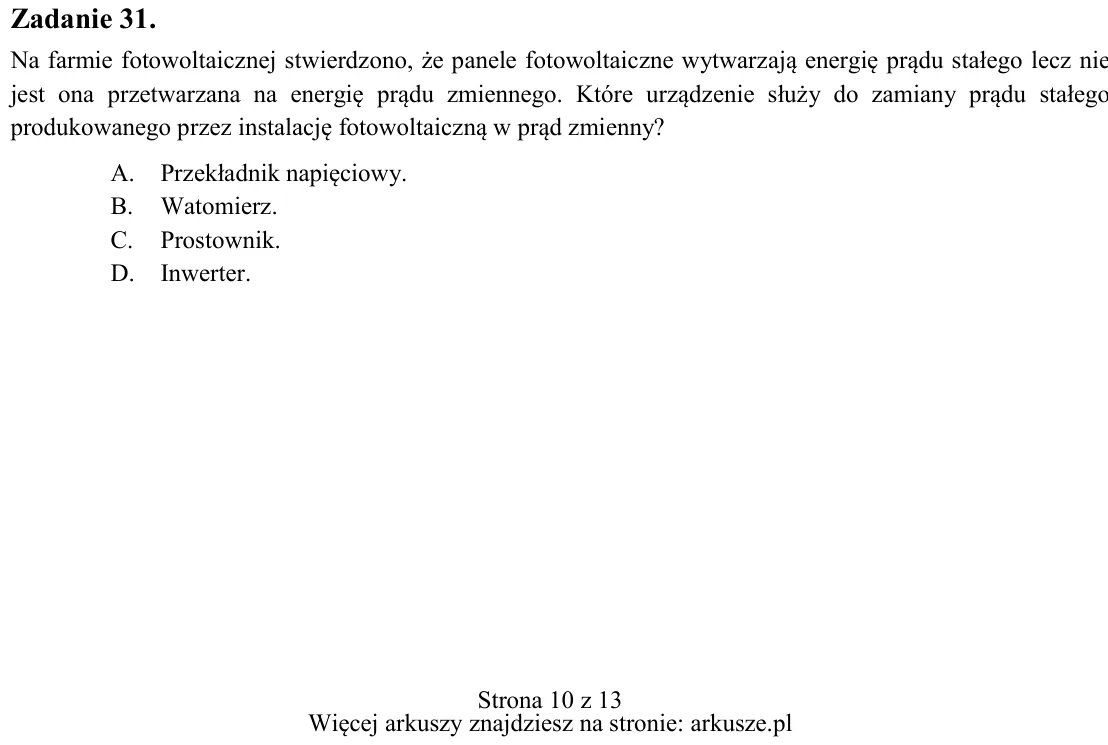

Zadanie 31. Na farmie fotowoltaicznej stwierdzono, że panele fotowoltaiczne wytwarzają energię prądu stałego lecz nie jest ona przetwarzana na energię prądu zmiennego. Które urządzenie służy do zamiany prądu stałego prod

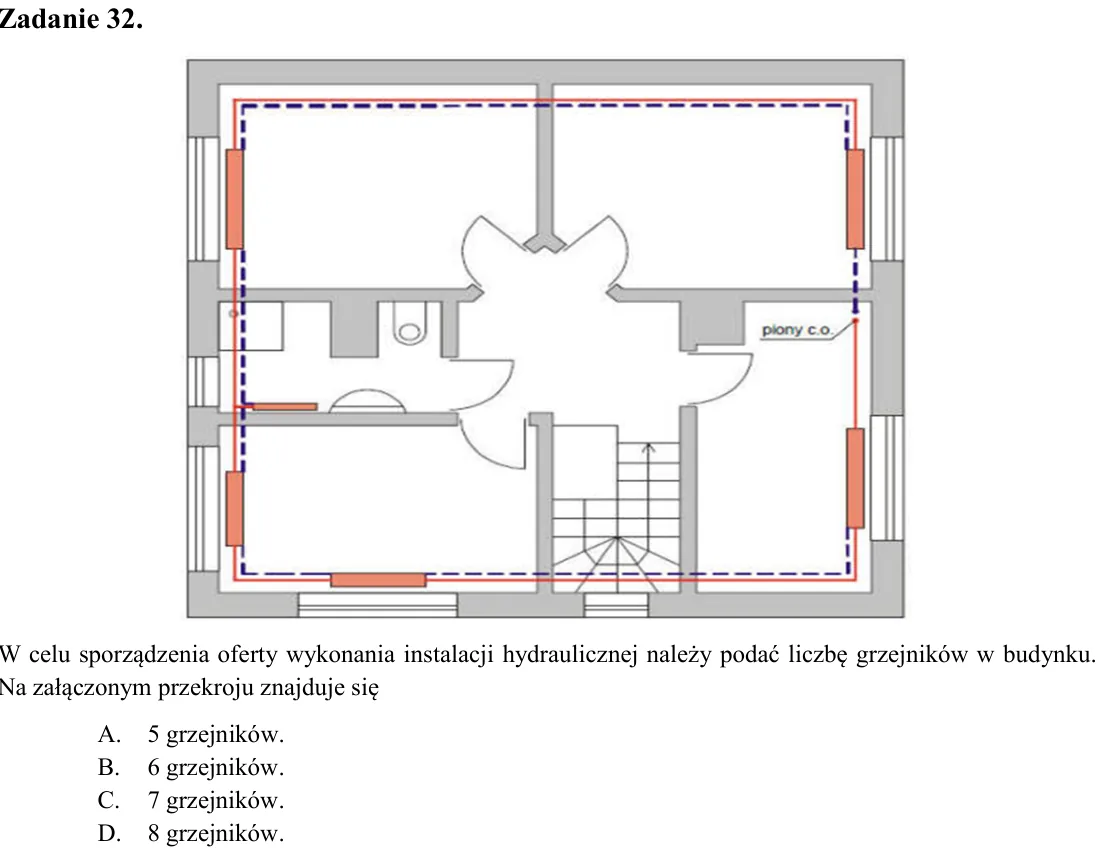

Zadanie 32. W celu sporządzenia oferty wykonania instalacji hydraulicznej należy podać liczbę grzejników w budynku. Na załączonym przekroju znajduje się A. 5 grzejników. B. 6 grzejników. C. 7 grzejników. D. 8 grzejników.

Zadanie 33. Jednostką zużycia energii elektrycznej jest A. kW B. KW/h C. h/kW D. kWh

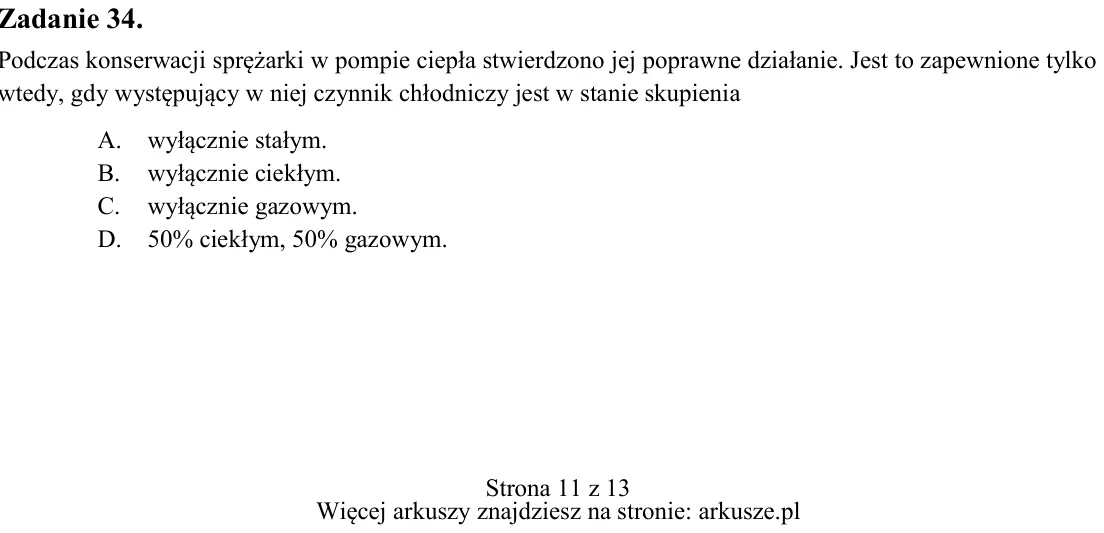

Zadanie 34. Podczas konserwacji sprężarki w pompie ciepła stwierdzono jej poprawne działanie. Jest to zapewnione tylko wtedy, gdy występujący w niej czynnik chłodniczy jest w stanie skupienia A. wyłącznie stałym. B. wyłą

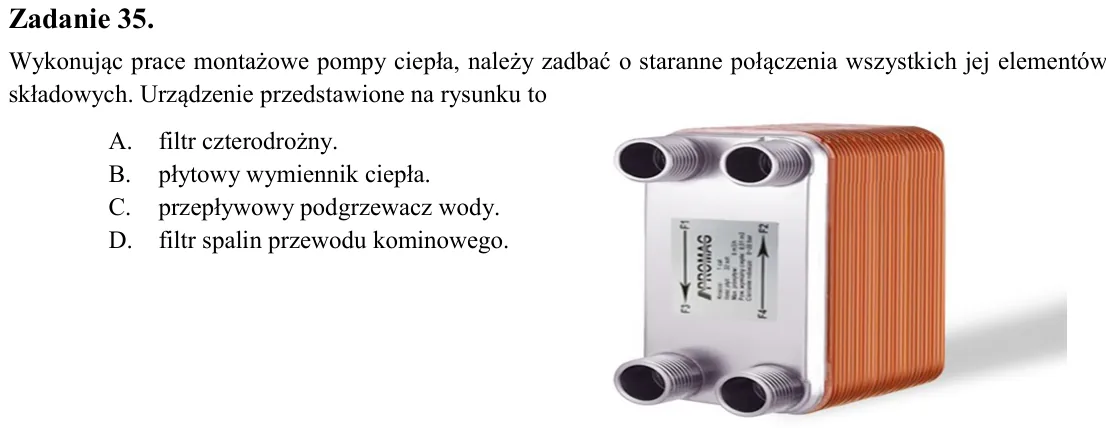

Zadanie 35. Wykonując prace montażowe pompy ciepła, należy zadbać o staranne połączenia wszystkich jej elementów składowych. Urządzenie przedstawione na rysunku to A. filtr czterodrożny. B. płytowy wymiennik ciepła. C. p

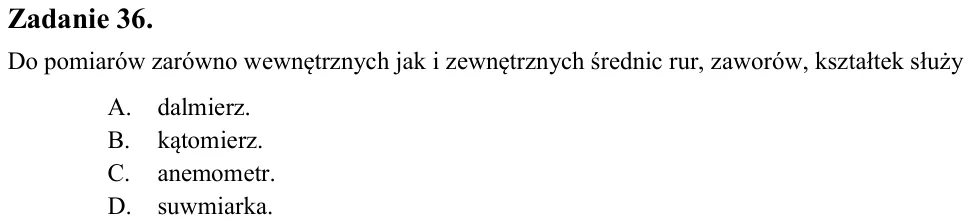

Zadanie 36. Do pomiarów zarówno wewnętrznych jak i zewnętrznych średnic rur, zaworów, kształtek służy A. dalmierz. B. kątomierz. C. anemometr. D. suwmiarka.

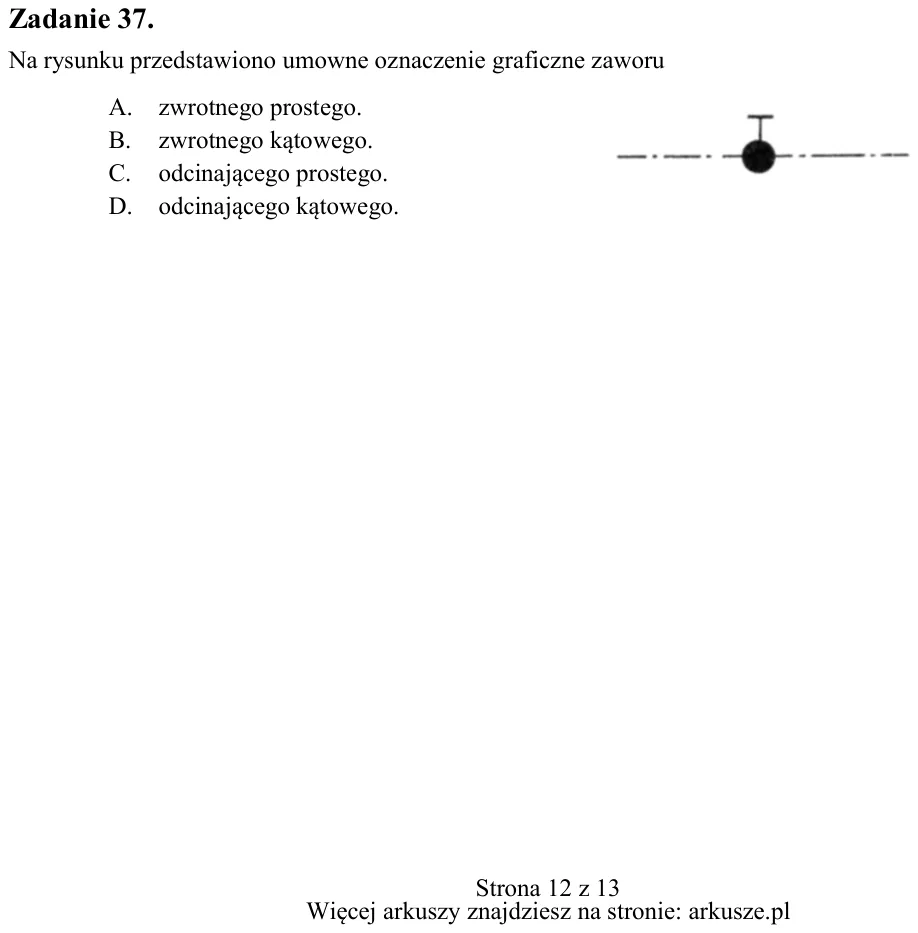

Zadanie 37. Na rysunku przedstawiono umowne oznaczenie graficzne zaworu A. zwrotnego prostego. B. zwrotnego kątowego. C. odcinającego prostego. D. odcinającego kątowego.

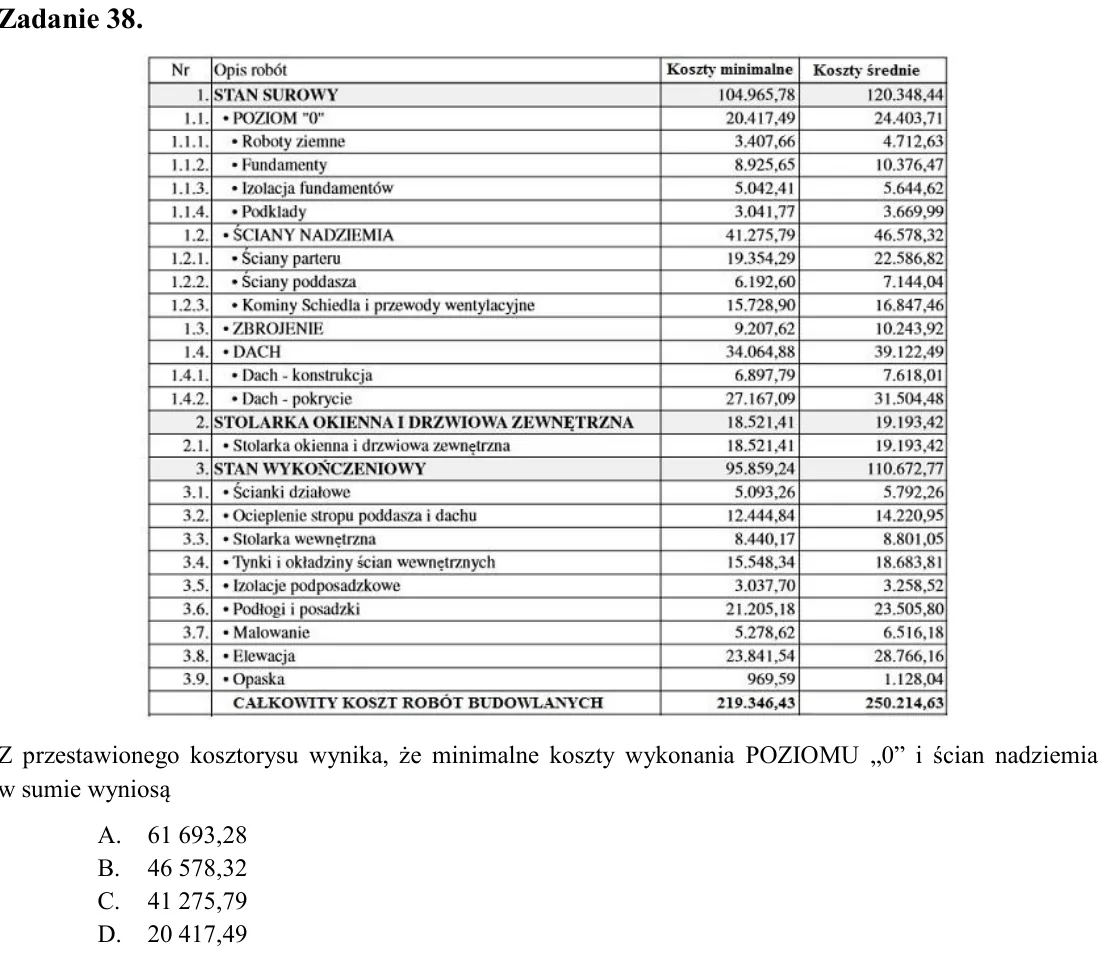

Zadanie 38. Z przestawionego kosztorysu wynika, że minimalne koszty wykonania POZIOMU „0” i ścian nadziemia w sumie wyniosą A. 61 693,28 B. 46 578,32 C. 41 275,79 D. 20 417,49

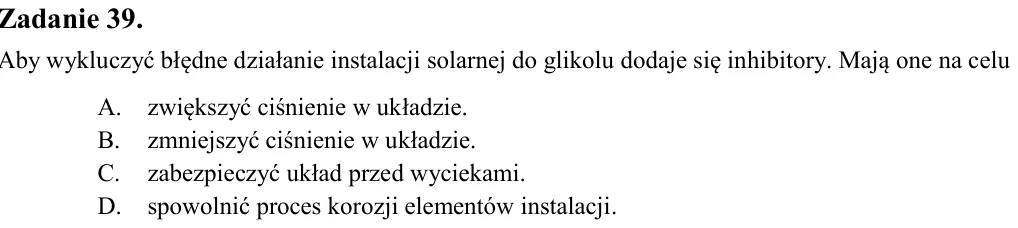

Zadanie 39. Aby wykluczyć błędne działanie instalacji solarnej do glikolu dodaje się inhibitory. Mają one na celu A. zwiększyć ciśnienie w układzie. B. zmniejszyć ciśnienie w układzie. C. zabezpieczyć układ przed wycieka

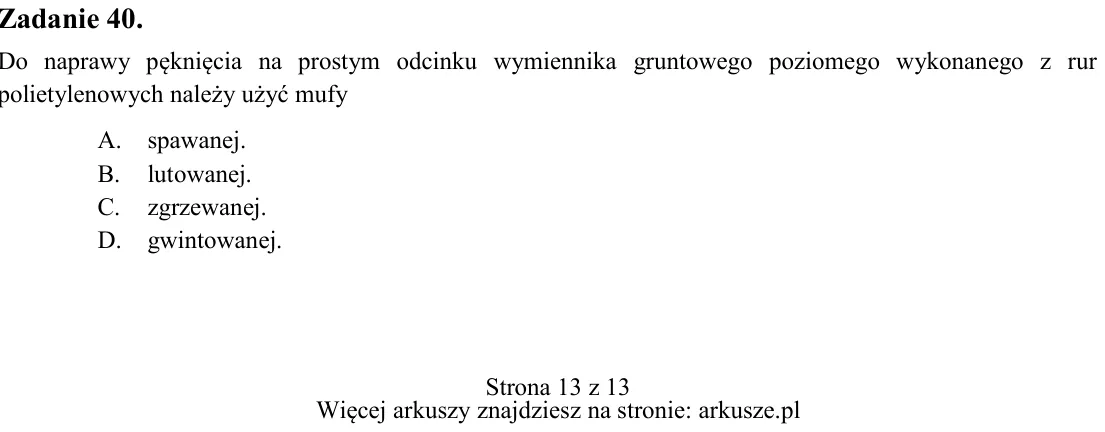

Zadanie 40. Do naprawy pęknięcia na prostym odcinku wymiennika gruntowego poziomego wykonanego z rur polietylenowych należy użyć mufy A. spawanej. B. lutowanej. C. zgrzewanej. D. gwintowanej.
