B21 · Egzamin zawodowy · styczeń 2019

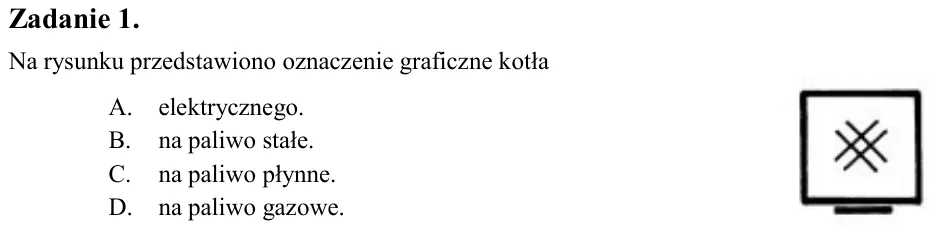

Zadanie 1. Na rysunku przedstawiono oznaczenie graficzne kotła A. elektrycznego. B. na paliwo stałe. C. na paliwo płynne. D. na paliwo gazowe.

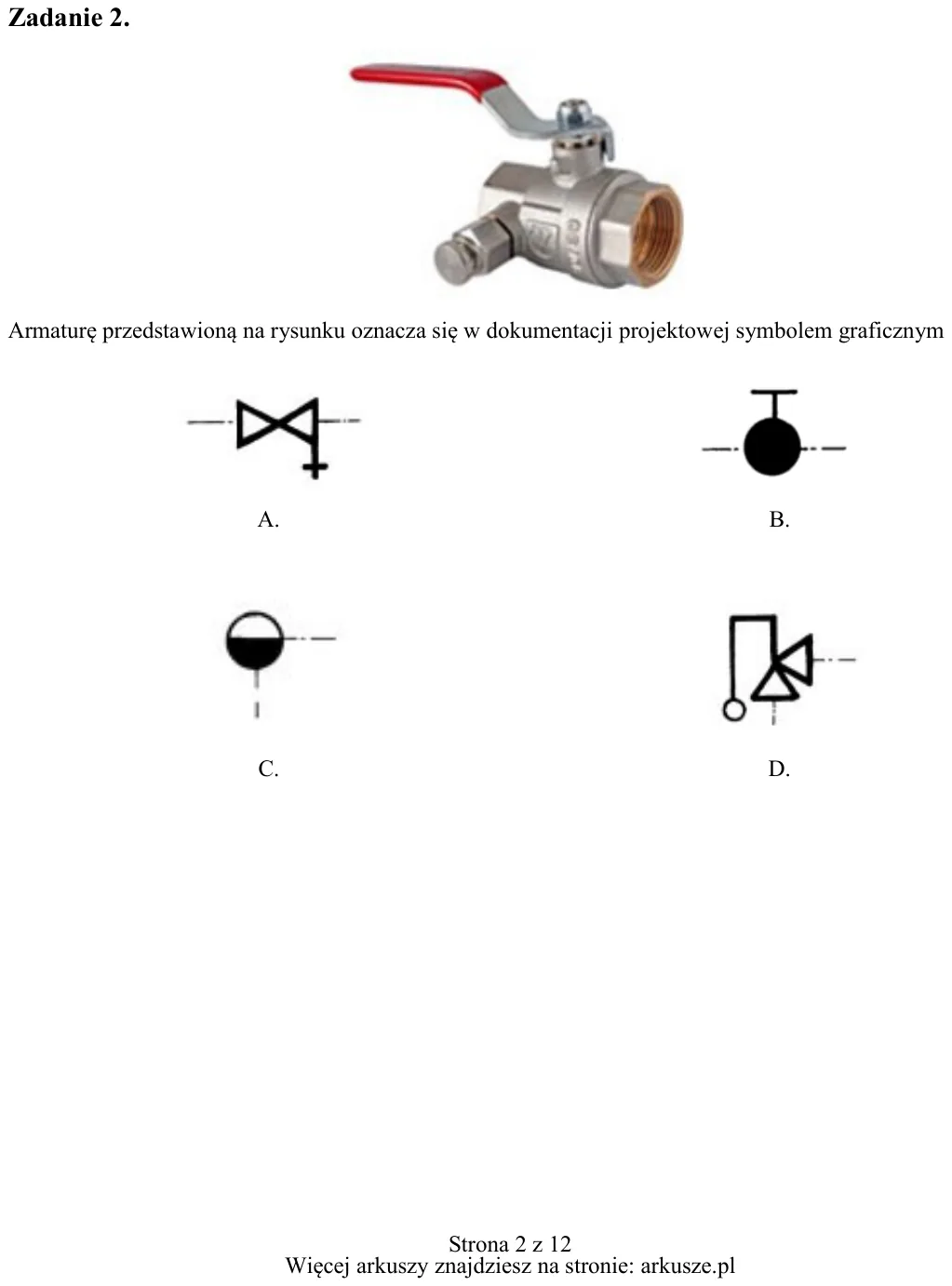

Zadanie 2. Armaturę przedstawioną na rysunku oznacza się w dokumentacji projektowej symbolem graficznym A. B. C. D.

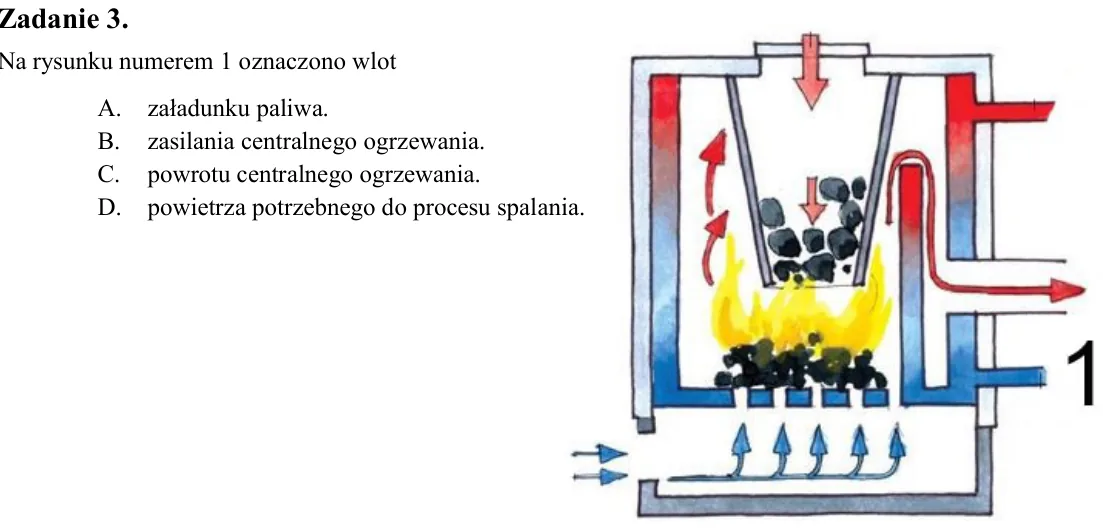

Zadanie 3. Na rysunku numerem 1 oznaczono wlot A. załadunku paliwa. B. zasilania centralnego ogrzewania. C. powrotu centralnego ogrzewania. D. powietrza potrzebnego do procesu spalania.

Zadanie 4. Kotły na paliwa stałe, np. pellet, to kotły A. wodne wysokotemperaturowe. B. wodne niskotemperaturowe. C. wodne ciśnieniowe. D. kondensacyjne.

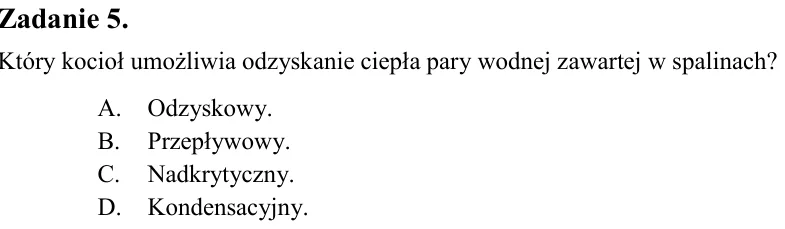

Zadanie 5. Który kocioł umożliwia odzyskanie ciepła pary wodnej zawartej w spalinach? A. Odzyskowy. B. Przepływowy. C. Nadkrytyczny. D. Kondensacyjny.

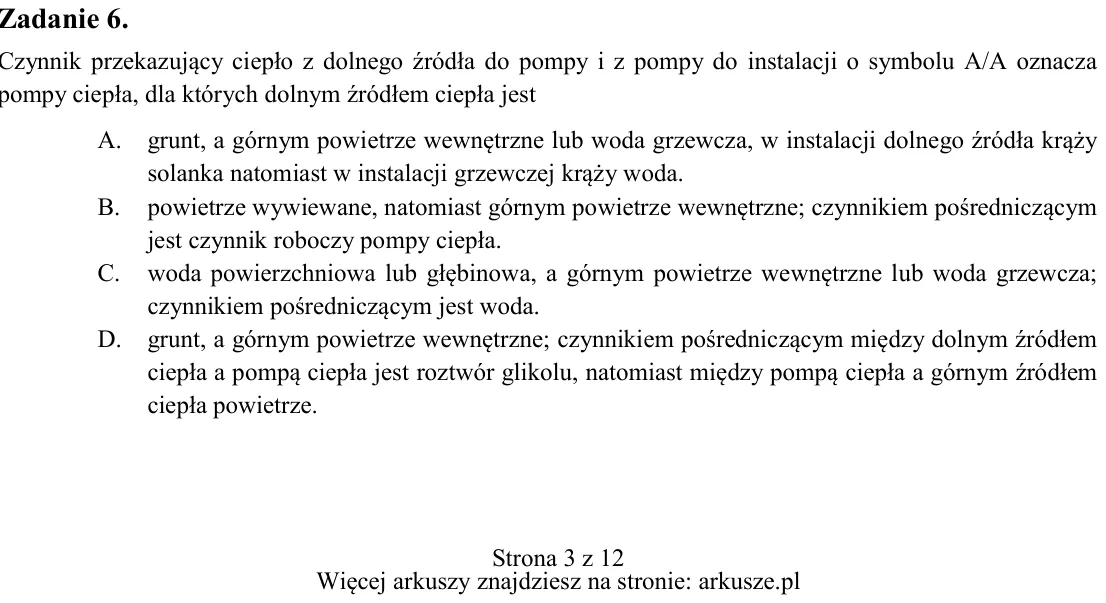

Zadanie 6. Czynnik przekazujący ciepło z dolnego źródła do pompy i z pompy do instalacji o symbolu A/A oznacza pompy ciepła, dla których dolnym źródłem ciepła jest A. grunt, a górnym powietrze wewnętrzne lub woda grzewcz

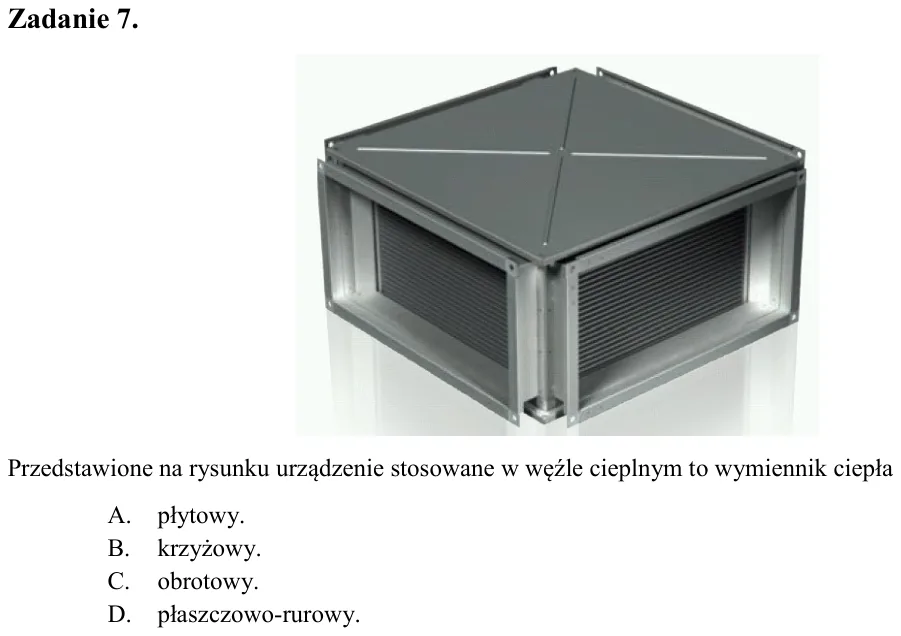

Zadanie 7. Przedstawione na rysunku urządzenie stosowane w węźle cieplnym to wymiennik ciepła A. płytowy. B. krzyżowy. C. obrotowy. D. płaszczowo-rurowy.

Zadanie 8. Rekuperator jest urządzeniem do odzyskiwania energii cieplnej z A. gazów. B. gruntu. C. ścieków. D. ciepłej wody użytkowej.

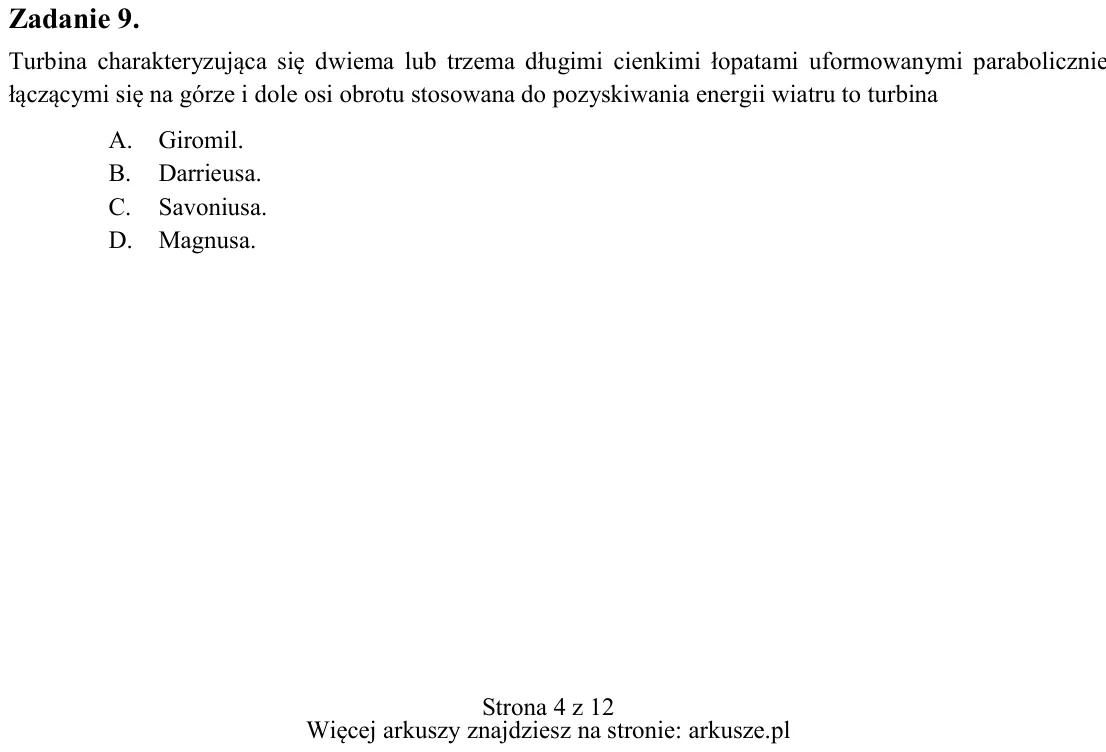

Zadanie 9. Turbina charakteryzująca się dwiema lub trzema długimi cienkimi łopatami uformowanymi parabolicznie łączącymi się na górze i dole osi obrotu stosowana do pozyskiwania energii wiatru to turbina A. Giromil. B. D

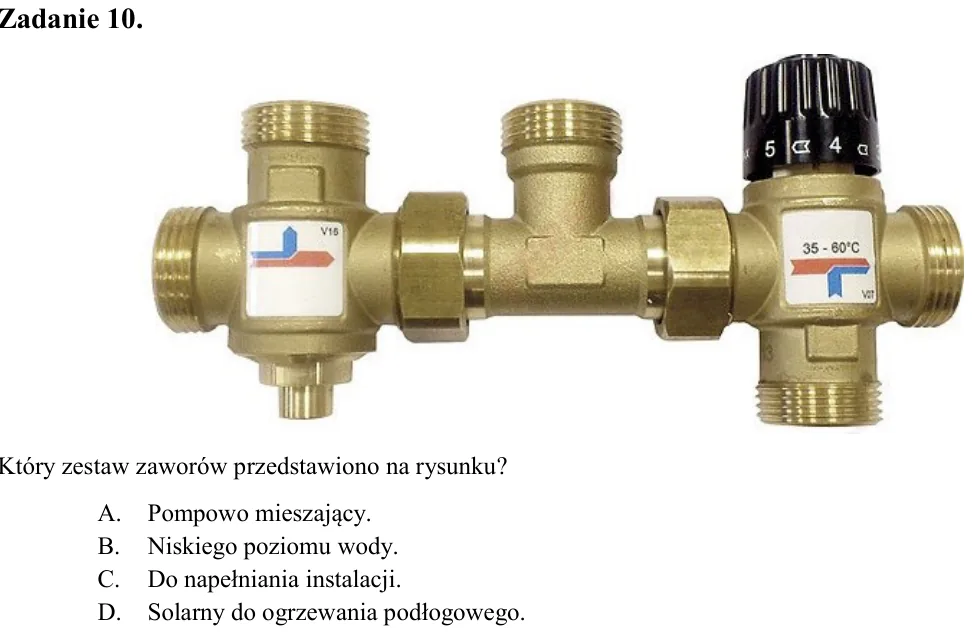

Zadanie 10. Który zestaw zaworów przedstawiono na rysunku? A. Pompowo mieszający. B. Niskiego poziomu wody. C. Do napełniania instalacji. D. Solarny do ogrzewania podłogowego.

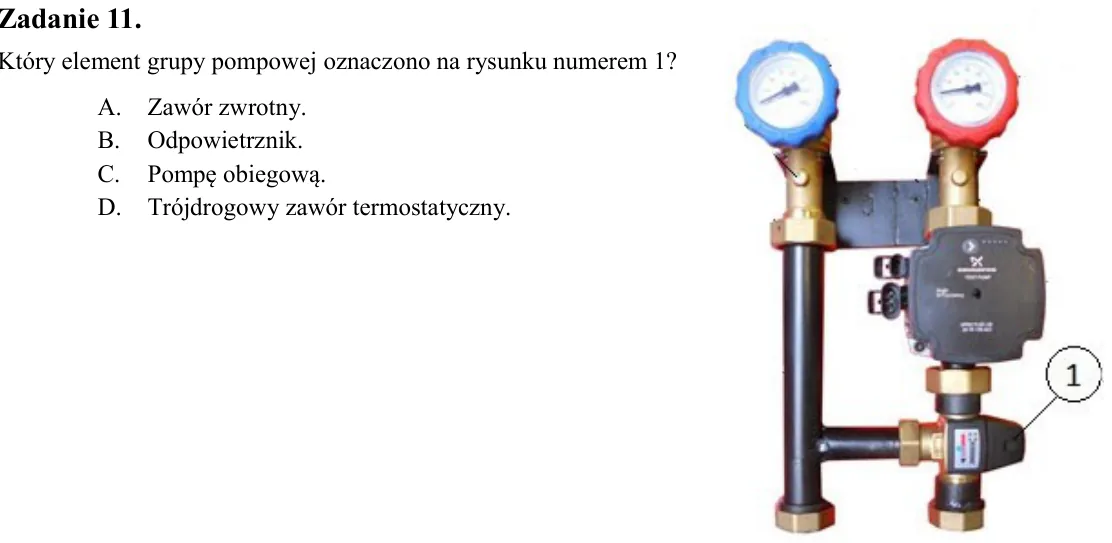

Zadanie 11. Który element grupy pompowej oznaczono na rysunku numerem 1? A. Zawór zwrotny. B. Odpowietrznik. C. Pompę obiegową. D. Trójdrogowy zawór termostatyczny.

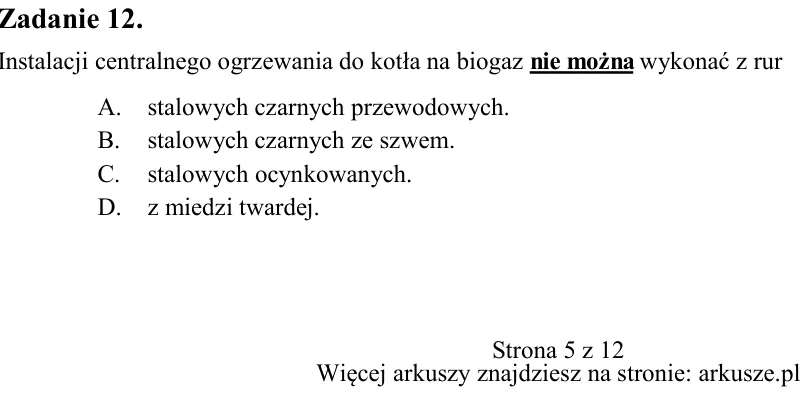

Zadanie 12. Instalacji centralnego ogrzewania do kotła na biogaz nie można wykonać z rur A. stalowych czarnych przewodowych. B. stalowych czarnych ze szwem. C. stalowych ocynkowanych. D. z miedzi twardej.

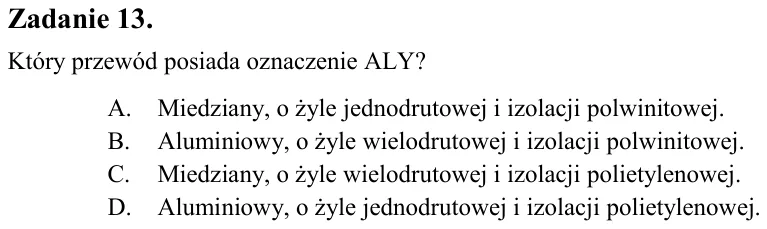

Zadanie 13. Który przewód posiada oznaczenie ALY? A. Miedziany, o żyle jednodrutowej i izolacji polwinitowej. B. Aluminiowy, o żyle wielodrutowej i izolacji polwinitowej. C. Miedziany, o żyle wielodrutowej i izolacji pol

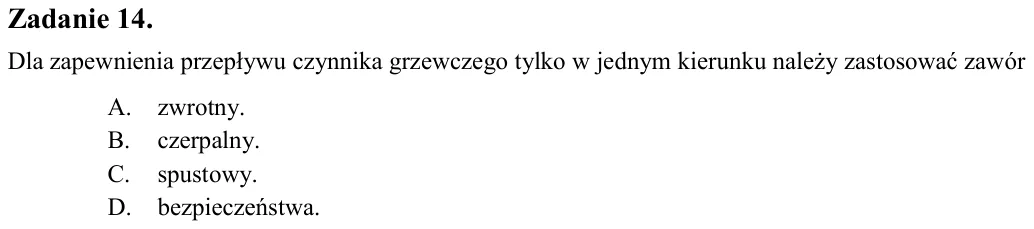

Zadanie 14. Dla zapewnienia przepływu czynnika grzewczego tylko w jednym kierunku należy zastosować zawór A. zwrotny. B. czerpalny. C. spustowy. D. bezpieczeństwa.

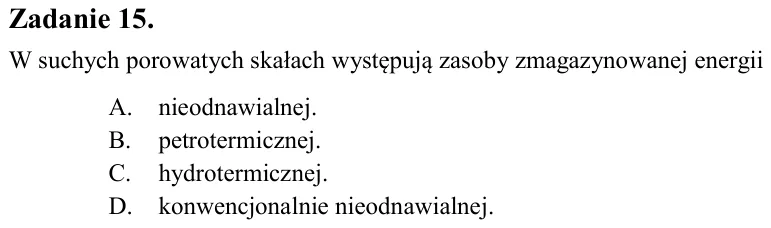

Zadanie 15. W suchych porowatych skałach występują zasoby zmagazynowanej energii A. nieodnawialnej. B. petrotermicznej. C. hydrotermicznej. D. konwencjonalnie nieodnawialnej.

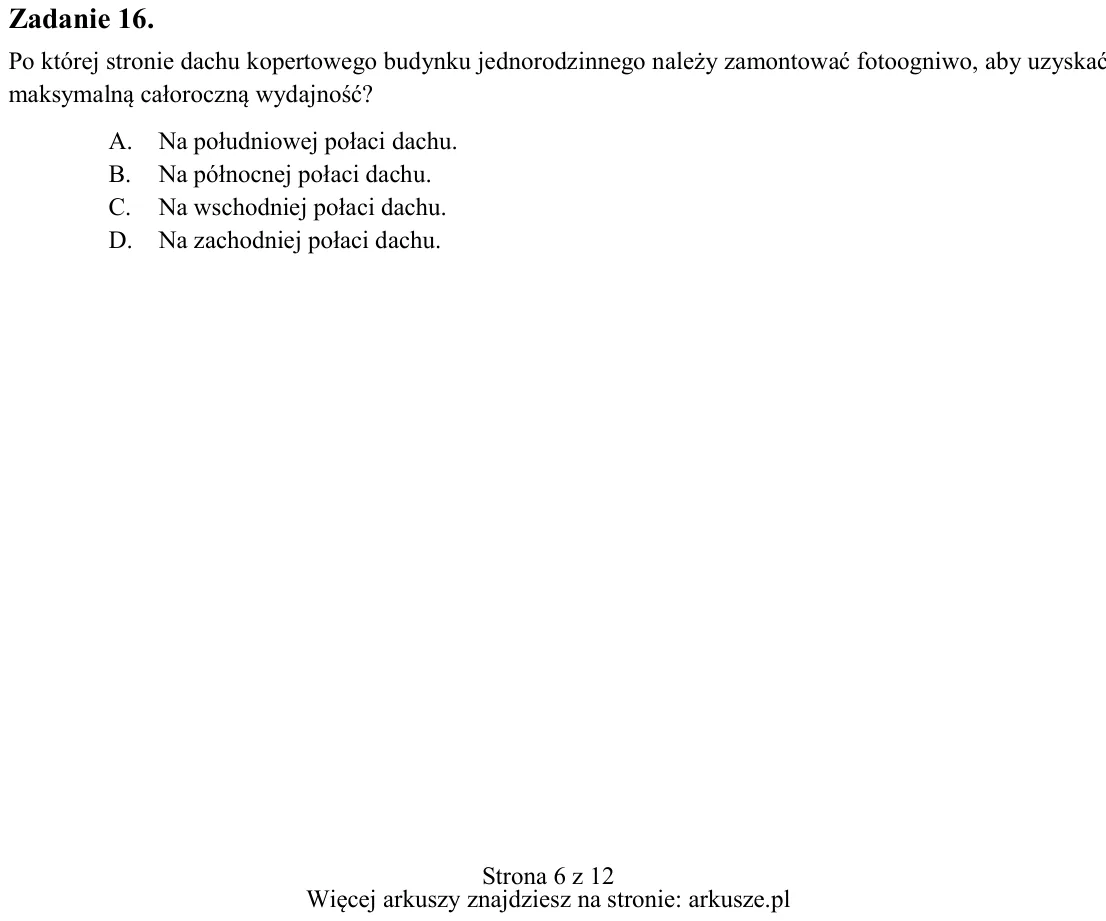

Zadanie 16. Po której stronie dachu kopertowego budynku jednorodzinnego należy zamontować fotoogniwo, aby uzyskać maksymalną całoroczną wydajność? A. Na południowej połaci dachu. B. Na północnej połaci dachu. C. Na wscho

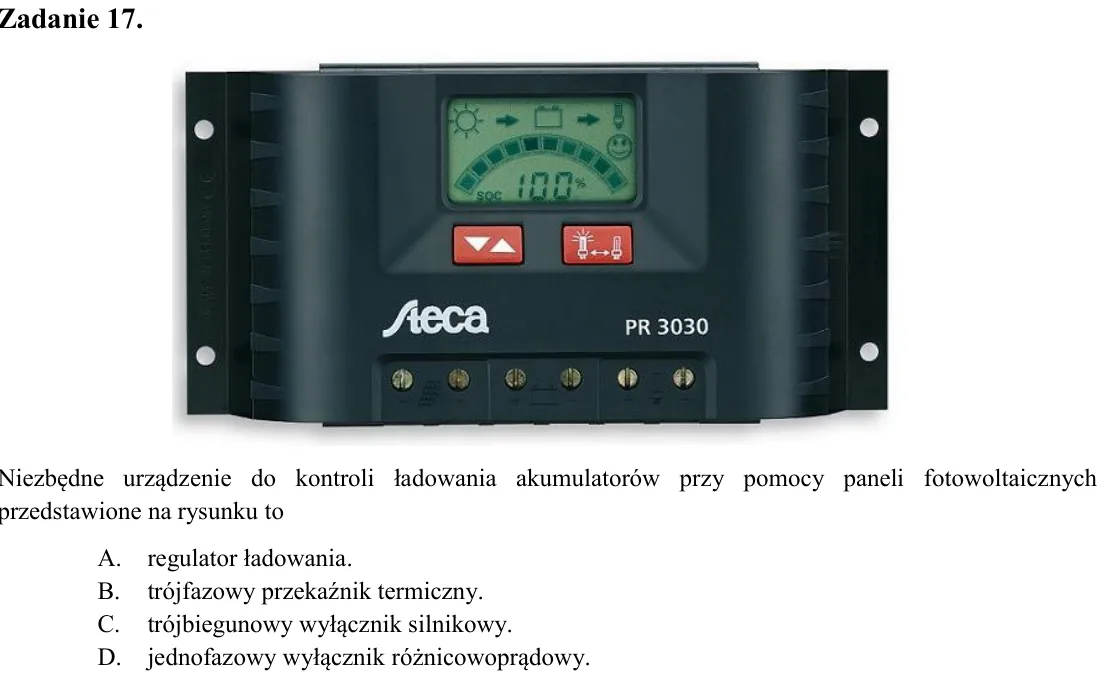

Zadanie 17. Niezbędne urządzenie do kontroli ładowania akumulatorów przy pomocy paneli fotowoltaicznych przedstawione na rysunku to A. regulator ładowania. B. trójfazowy przekaźnik termiczny. C. trójbiegunowy wyłącznik s

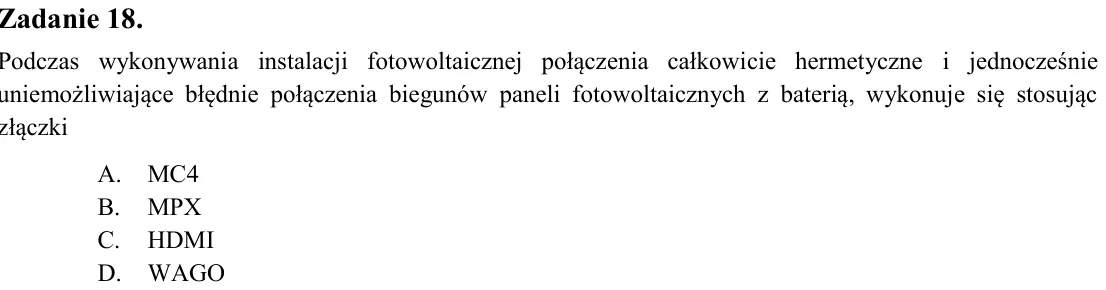

Zadanie 18. Podczas wykonywania instalacji fotowoltaicznej połączenia całkowicie hermetyczne i jednocześnie uniemożliwiające błędnie połączenia biegunów paneli fotowoltaicznych z baterią, wykonuje się stosując złączki A.

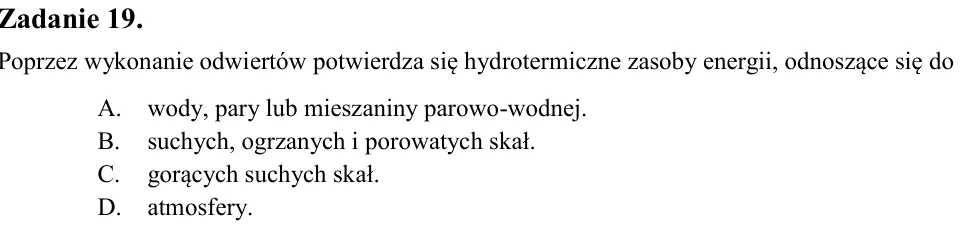

Zadanie 19. Poprzez wykonanie odwiertów potwierdza się hydrotermiczne zasoby energii, odnoszące się do A. wody, pary lub mieszaniny parowo-wodnej. B. suchych, ogrzanych i porowatych skał. C. gorących suchych skał. D. atm

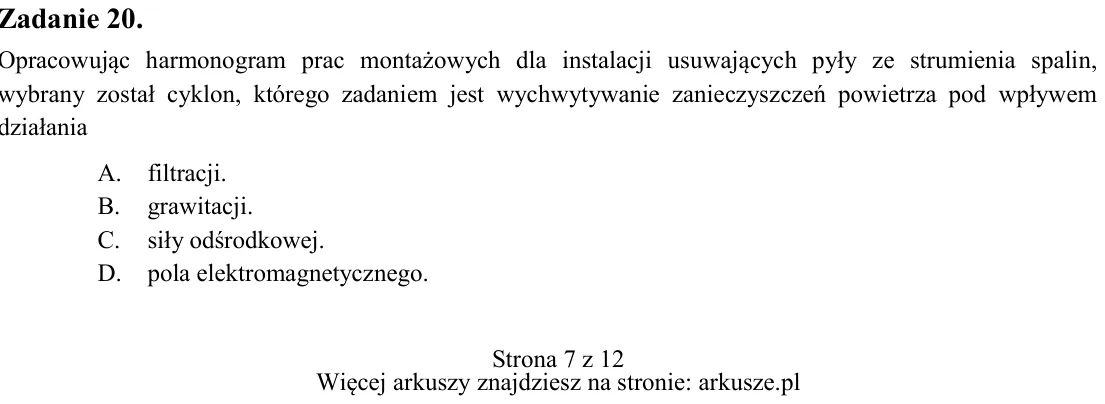

Zadanie 20. Opracowując harmonogram prac montażowych dla instalacji usuwających pyły ze strumienia spalin, wybrany został cyklon, którego zadaniem jest wychwytywanie zanieczyszczeń powietrza pod wpływem działania A. filt

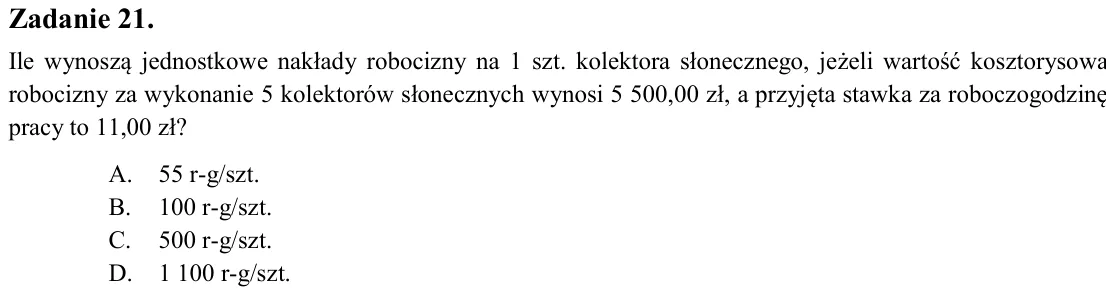

Zadanie 21. Ile wynoszą jednostkowe nakłady robocizny na 1 szt. kolektora słonecznego, jeżeli wartość kosztorysowa robocizny za wykonanie 5 kolektorów słonecznych wynosi 5 500,00 zł, a przyjęta stawka za roboczogodzinę p

Zadanie 22. Najwyższy współczynnik przewodności cieplnej w instalacjach grzewczych ma A. stal. B. miedź. C. polibutylen. D. PEX/AL/PEX

Zadanie 23. W instalacji pompy ciepła wskaźnik SPF określa współczynnik efektywności pracy A. miesięcznej. B. godzinowej. C. dziennej. D. rocznej.

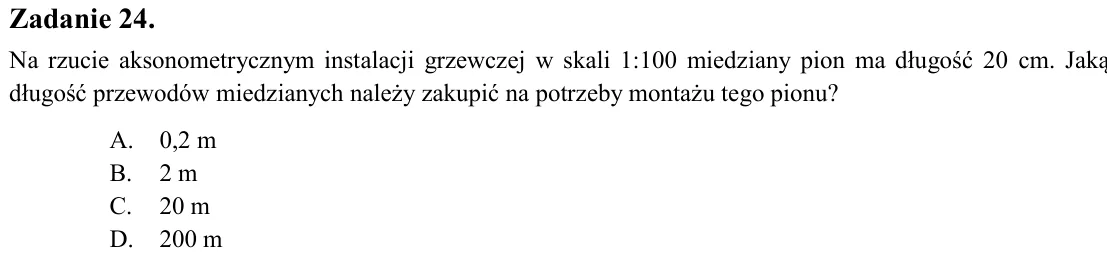

Zadanie 24. Na rzucie aksonometrycznym instalacji grzewczej w skali 1:100 miedziany pion ma długość 20 cm. Jaką długość przewodów miedzianych należy zakupić na potrzeby montażu tego pionu? A. 0,2 m B. 2 m C. 20 m D. 200

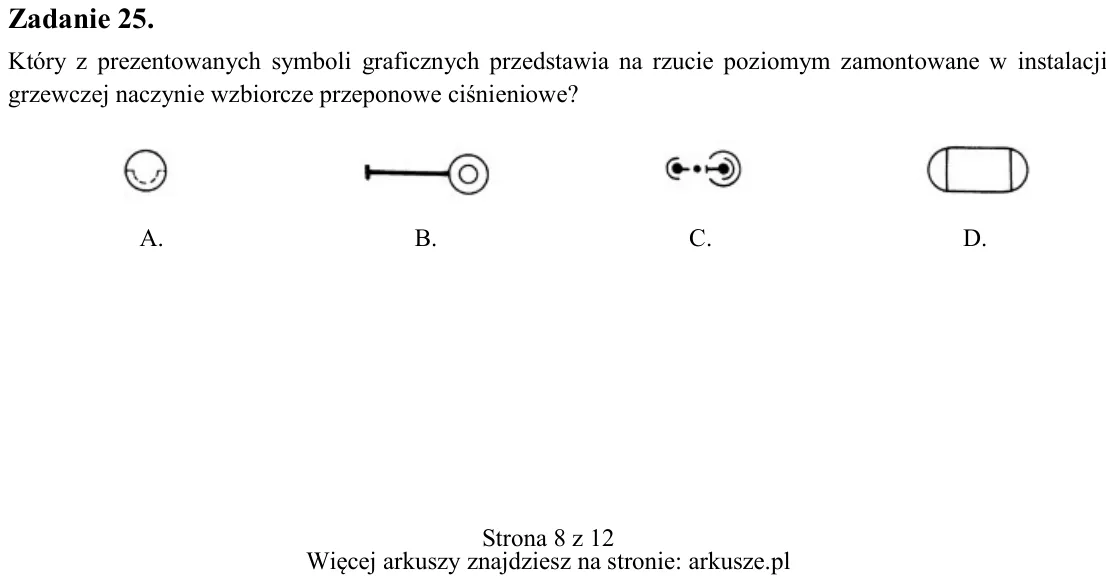

Zadanie 25. Który z prezentowanych symboli graficznych przedstawia na rzucie poziomym zamontowane w instalacji grzewczej naczynie wzbiorcze przeponowe ciśnieniowe? A. B. C. D.

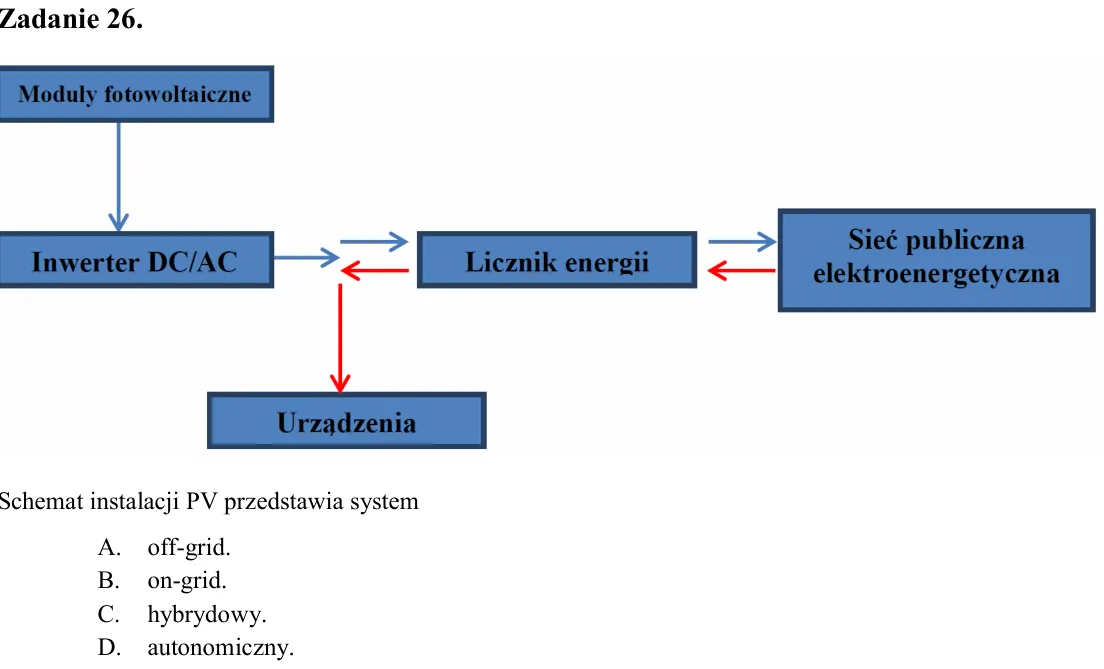

Zadanie 26. Schemat instalacji PV przedstawia system A. off-grid. B. on-grid. C. hybrydowy. D. autonomiczny.

Zadanie 27. Oznaczenie rur miedzianych symbolem R 290 oznacza stan A. rekrystalizowany. B. półtwardy. C. twardy. D. miękki.

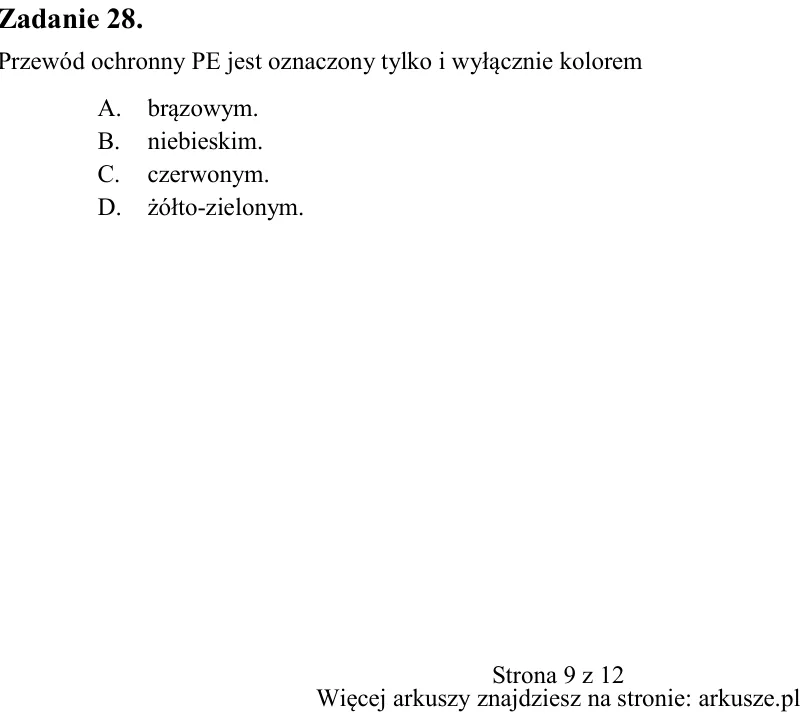

Zadanie 28. Przewód ochronny PE jest oznaczony tylko i wyłącznie kolorem A. brązowym. B. niebieskim. C. czerwonym. D. żółto-zielonym.

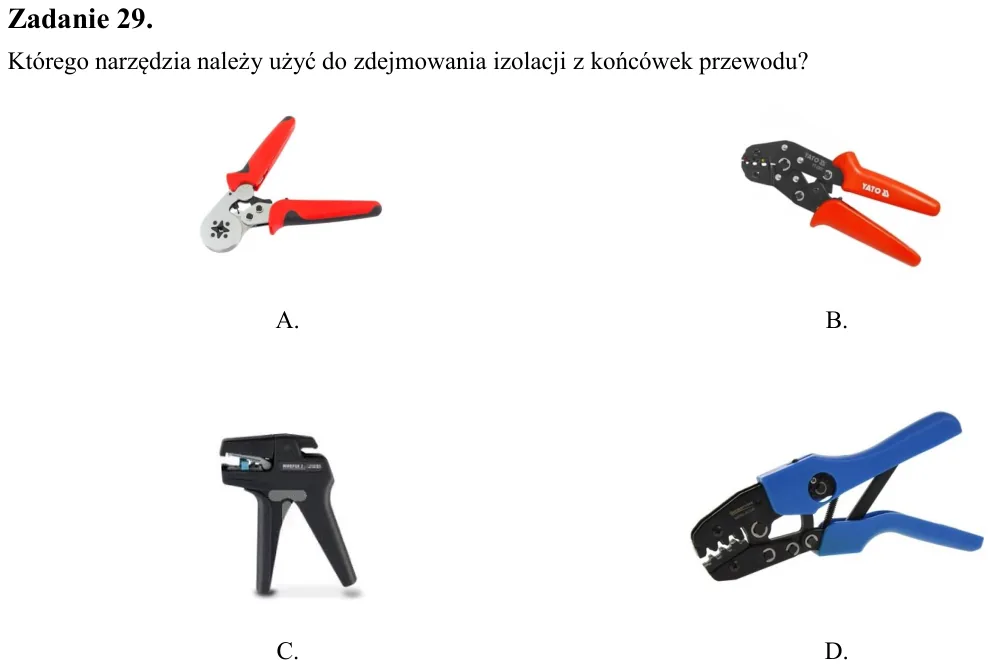

Zadanie 29. Którego narzędzia należy użyć do zdejmowania izolacji z końcówek przewodu?

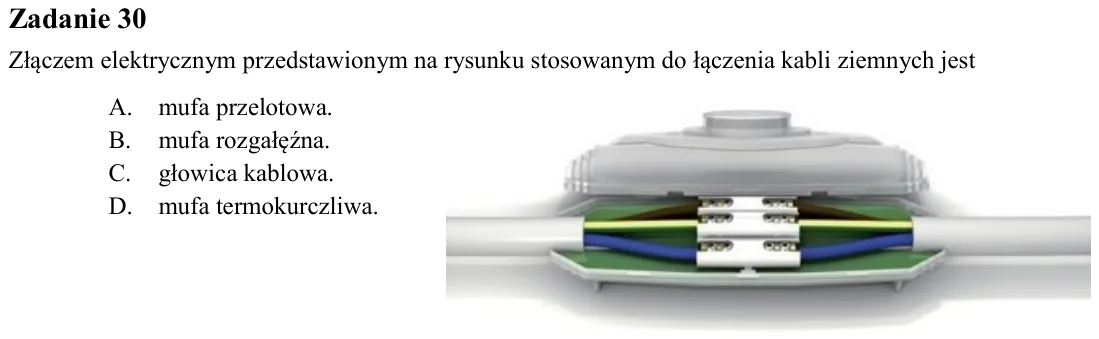

Zadanie 30 Złączem elektrycznym przedstawionym na rysunku stosowanym do łączenia kabli ziemnych jest A. mufa przelotowa. B. mufa rozgałęźna. C. głowica kablowa. D. mufa termokurczliwa.

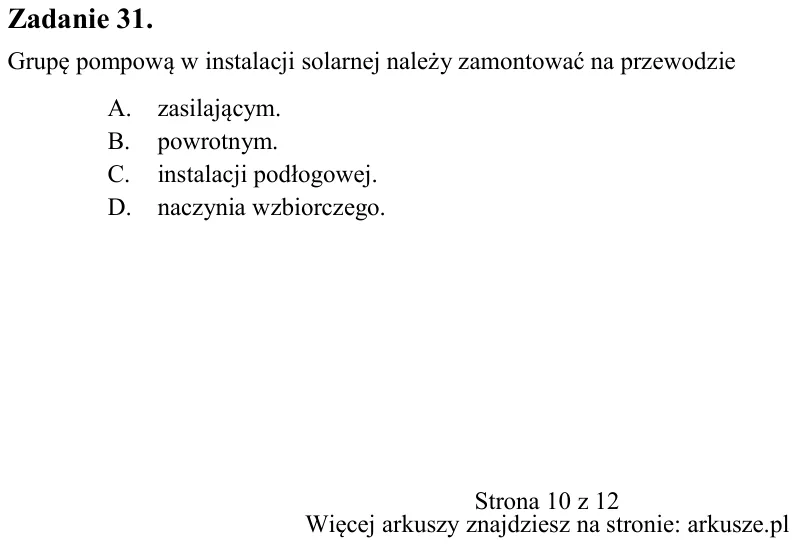

Zadanie 31. Grupę pompową w instalacji solarnej należy zamontować na przewodzie A. zasilającym. B. powrotnym. C. instalacji podłogowej. D. naczynia wzbiorczego. A. B. C. D.

Zadanie 32. Do pomiaru nadciśnienia oraz podciśnienia używany jest A. manowakuometr. B. wakuometr. C. mikrometr. D. anemometr.

Zadanie 33. Na szynie DIN uchwyt PV bezpiecznika należy zamontować za pomocą A. śrub. B. nitów. C. zatrzasków. D. kołków montażowych.

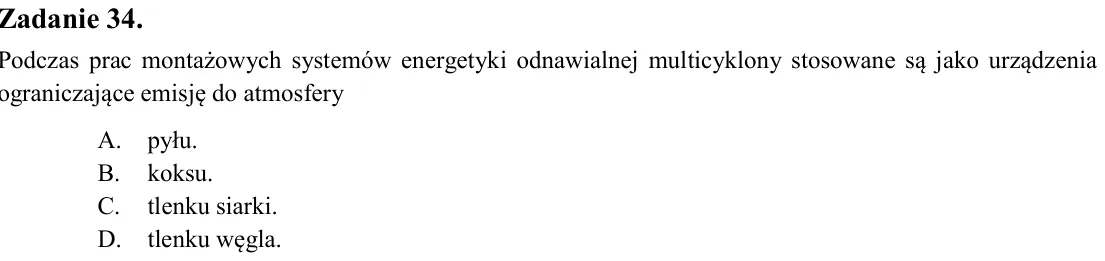

Zadanie 34. Podczas prac montażowych systemów energetyki odnawialnej multicyklony stosowane są jako urządzenia ograniczające emisję do atmosfery A. pyłu. B. koksu. C. tlenku siarki. D. tlenku węgla.

Zadanie 35. Nastawa zaworu bezpieczeństwa w instalacji grzewczej z pompą ciepła powinna wynosić A. 1 bar. B. 2 bary. C. 6 barów. D. 9 barów.

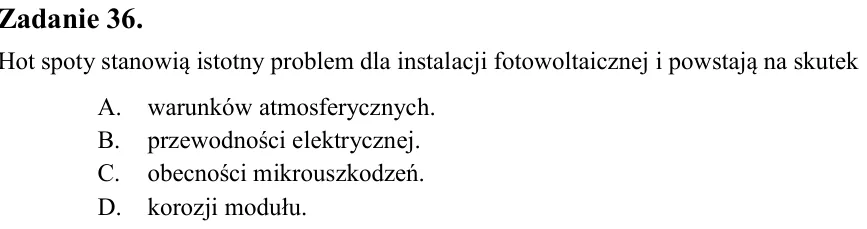

Zadanie 36. Hot spoty stanowią istotny problem dla instalacji fotowoltaicznej i powstają na skutek A. warunków atmosferycznych. B. przewodności elektrycznej. C. obecności mikrouszkodzeń. D. korozji modułu.

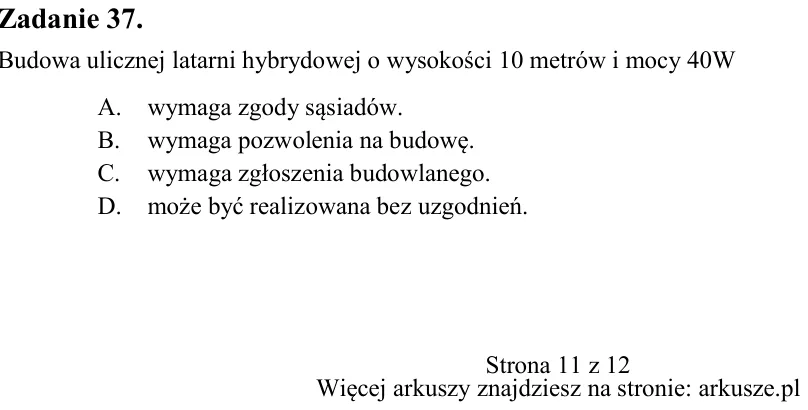

Zadanie 37. Budowa ulicznej latarni hybrydowej o wysokości 10 metrów i mocy 40W A. wymaga zgody sąsiadów. B. wymaga pozwolenia na budowę. C. wymaga zgłoszenia budowlanego. D. może być realizowana bez uzgodnień.

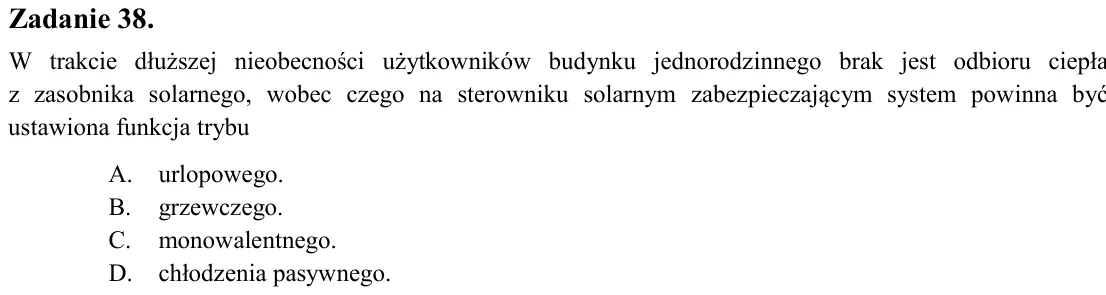

Zadanie 38. W trakcie dłuższej nieobecności użytkowników budynku jednorodzinnego brak jest odbioru ciepła z zasobnika solarnego, wobec czego na sterowniku solarnym zabezpieczającym system powinna być ustawiona funkcja tr

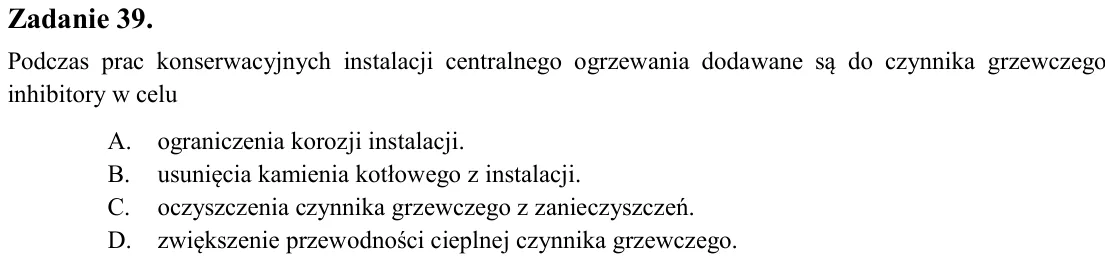

Zadanie 39. Podczas prac konserwacyjnych instalacji centralnego ogrzewania dodawane są do czynnika grzewczego inhibitory w celu A. ograniczenia korozji instalacji. B. usunięcia kamienia kotłowego z instalacji. C. oczyszc

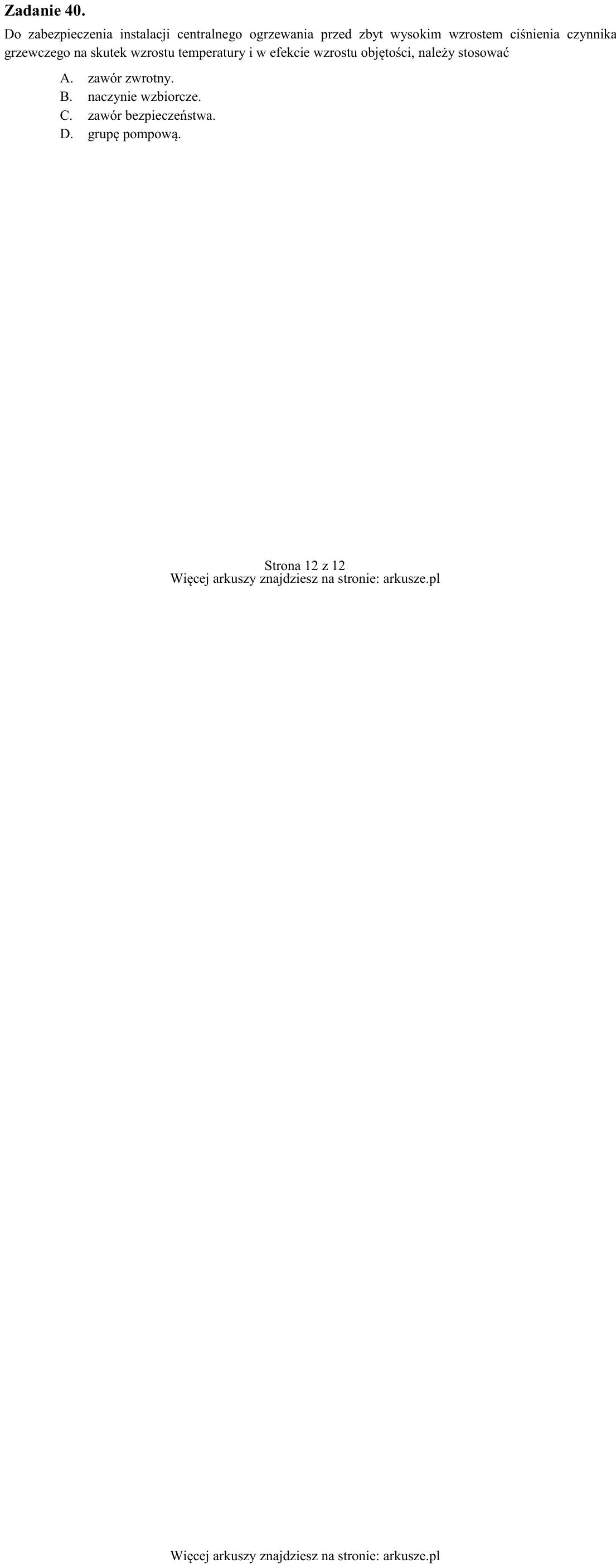

Zadanie 40. Do zabezpieczenia instalacji centralnego ogrzewania przed zbyt wysokim wzrostem ciśnienia czynnika grzewczego na skutek wzrostu temperatury i w efekcie wzrostu objętości, należy stosować A. zawór zwrotny. B.
