B22 · Egzamin zawodowy · czerwiec 2018

Zadanie 1. Na rysunku przedstawiono A. pirometr. B. wakuometr. C. luksomierz. D. anemometr.

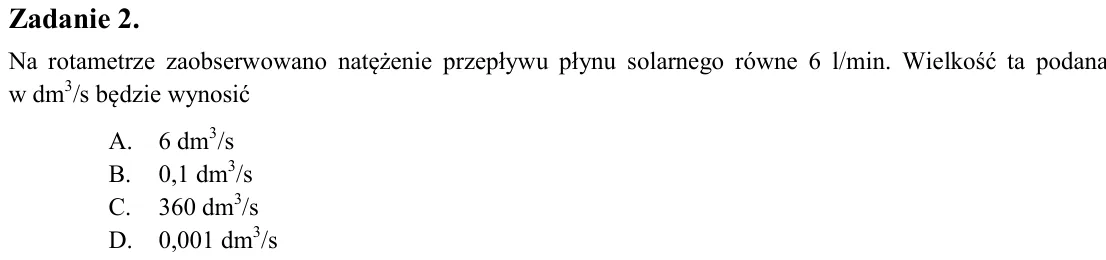

Zadanie 2. Na rotametrze zaobserwowano natężenie przepływu płynu solarnego równe 6 l/min. Wielkość ta podana w dm3/s będzie wynosić A. 6 dm3/s B. 0,1 dm3/s C. 360 dm3/s D. 0,001 dm3/s

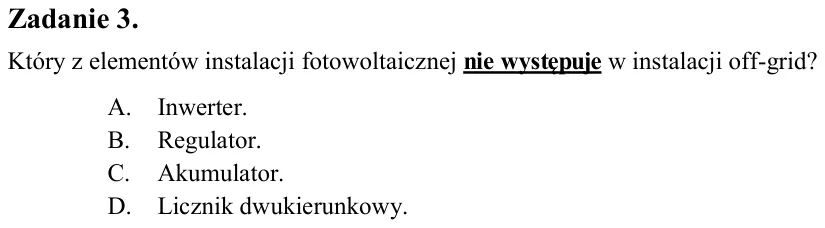

Zadanie 3. Który z elementów instalacji fotowoltaicznej nie występuje w instalacji off-grid? A. Inwerter. B. Regulator. C. Akumulator. D. Licznik dwukierunkowy.

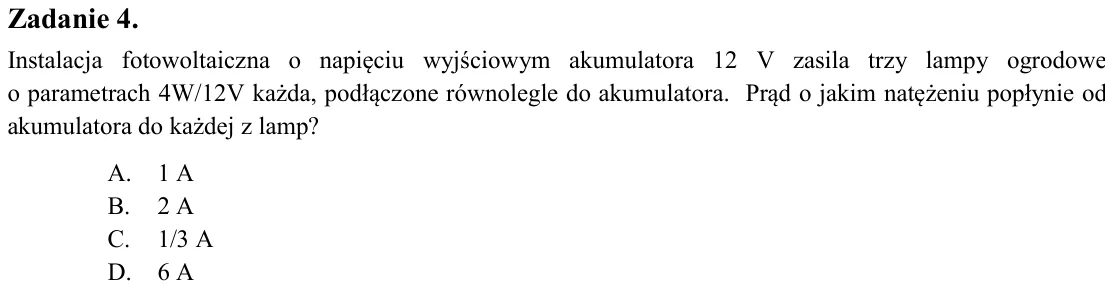

Zadanie 4. Instalacja fotowoltaiczna o napięciu wyjściowym akumulatora 12 V zasila trzy lampy ogrodowe o parametrach 4W/12V każda, podłączone równolegle do akumulatora. Prąd o jakim natężeniu popłynie od akumulatora do k

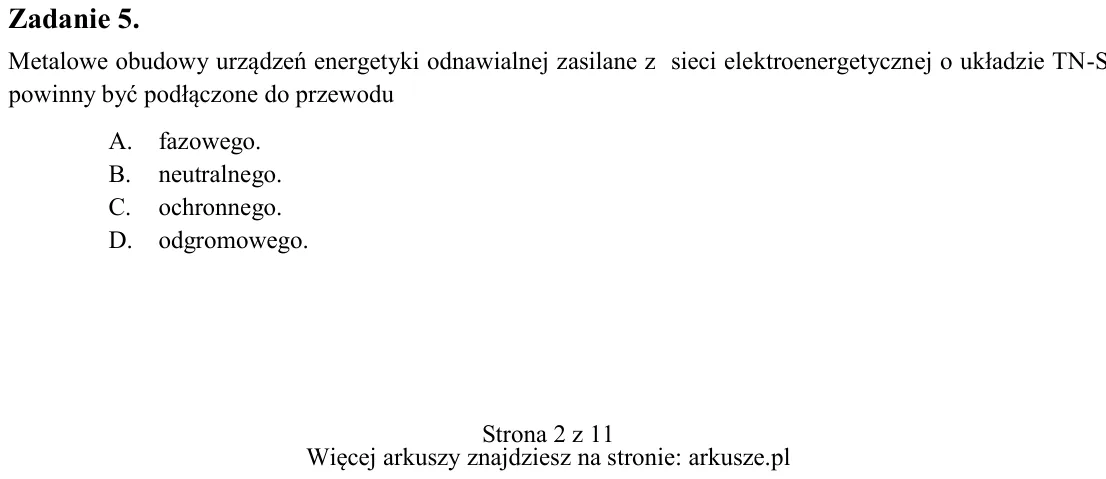

Zadanie 5. Metalowe obudowy urządzeń energetyki odnawialnej zasilane z sieci elektroenergetycznej o układzie TN-S powinny być podłączone do przewodu A. fazowego. B. neutralnego. C. ochronnego. D. odgromowego.

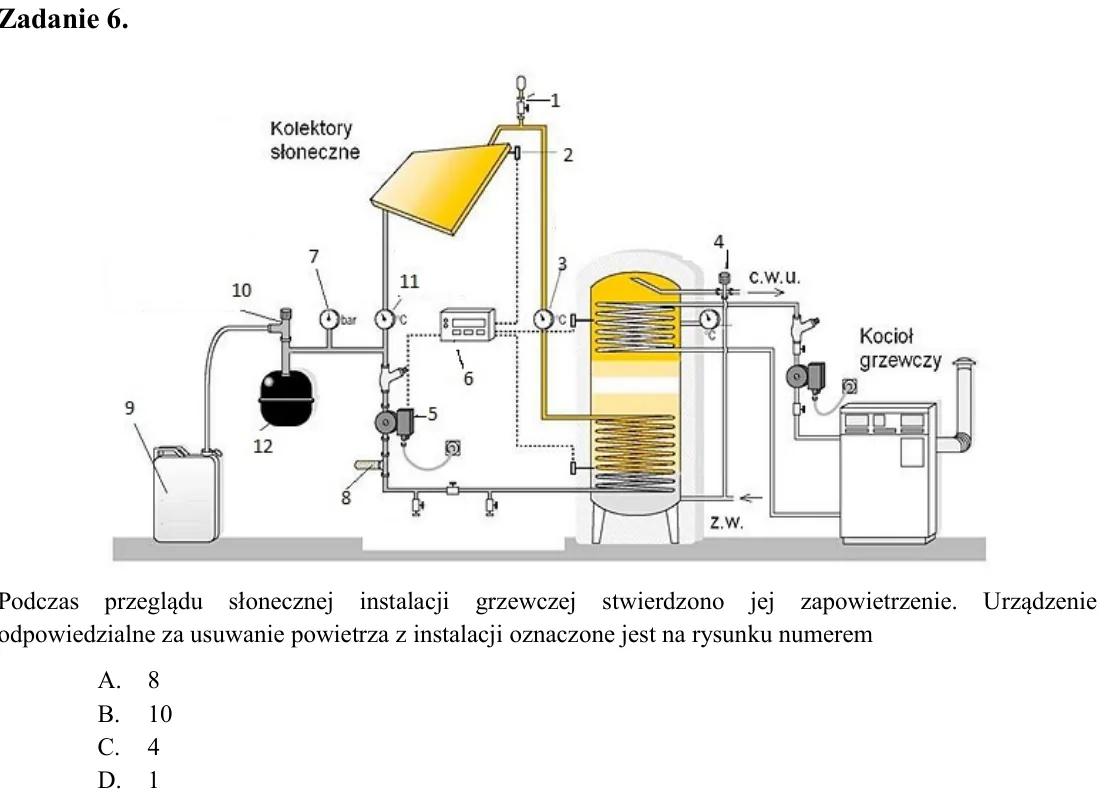

Zadanie 6. Podczas przeglądu słonecznej instalacji grzewczej stwierdzono jej zapowietrzenie. Urządzenie odpowiedzialne za usuwanie powietrza z instalacji oznaczone jest na rysunku numerem A. 8 B. 10 C. 4 D. 1

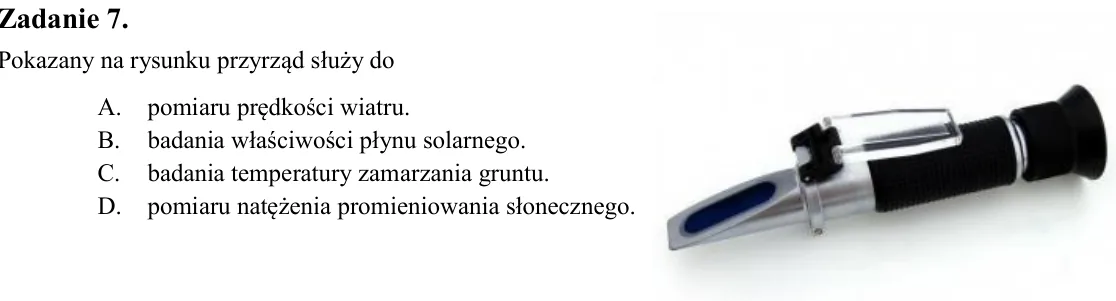

Zadanie 7. Pokazany na rysunku przyrząd służy do A. pomiaru prędkości wiatru. B. badania właściwości płynu solarnego. C. badania temperatury zamarzania gruntu. D. pomiaru natężenia promieniowania słonecznego.

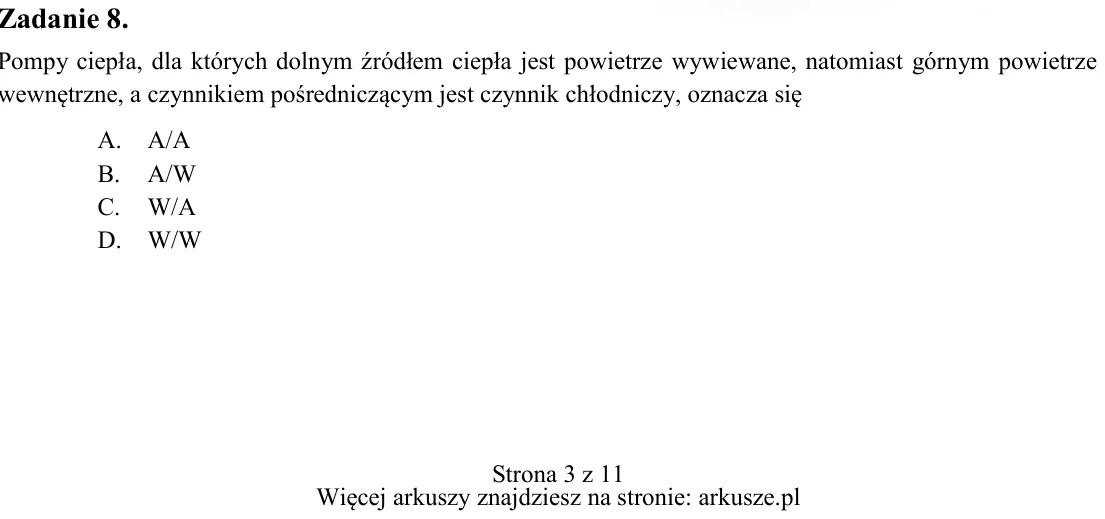

Zadanie 8. Pompy ciepła, dla których dolnym źródłem ciepła jest powietrze wywiewane, natomiast górnym powietrze wewnętrzne, a czynnikiem pośredniczącym jest czynnik chłodniczy, oznacza się A. A/A B. A/W C. W/A D. W/W

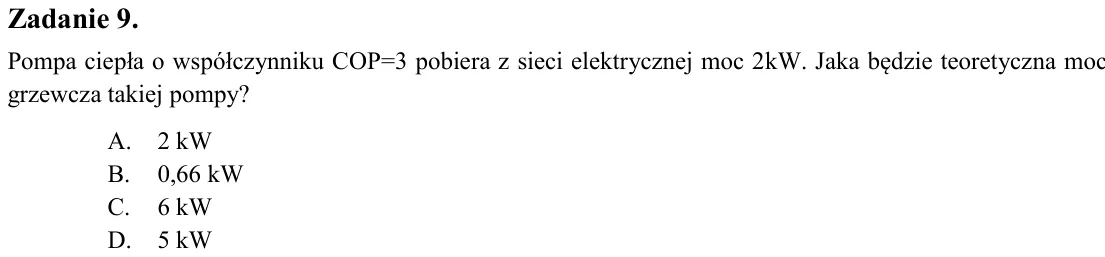

Zadanie 9. Pompa ciepła o współczynniku COP=3 pobiera z sieci elektrycznej moc 2kW. Jaka będzie teoretyczna moc grzewcza takiej pompy? A. 2 kW B. 0,66 kW C. 6 kW D. 5 kW

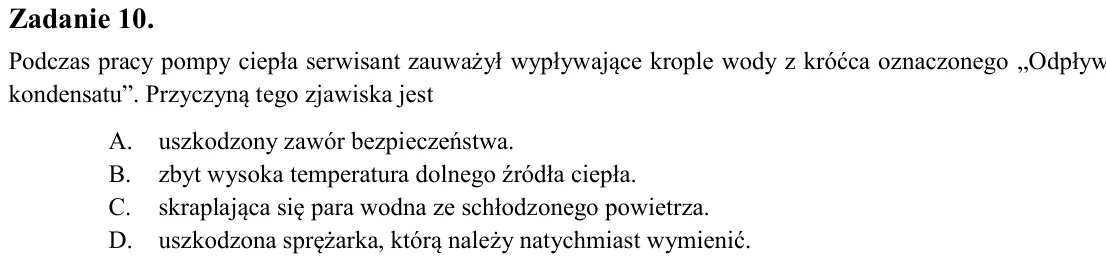

Zadanie 10. Podczas pracy pompy ciepła serwisant zauważył wypływające krople wody z króćca oznaczonego „Odpływ kondensatu”. Przyczyną tego zjawiska jest A. uszkodzony zawór bezpieczeństwa. B. zbyt wysoka temperatura doln

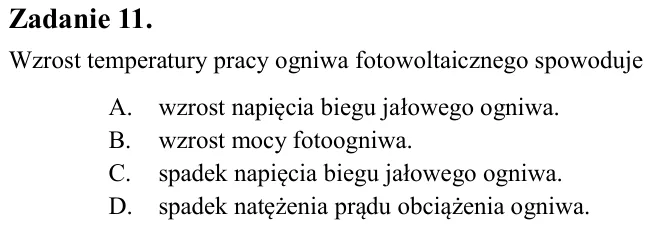

Zadanie 11. Wzrost temperatury pracy ogniwa fotowoltaicznego spowoduje A. wzrost napięcia biegu jałowego ogniwa. B. wzrost mocy fotoogniwa. C. spadek napięcia biegu jałowego ogniwa. D. spadek natężenia prądu obciążenia o

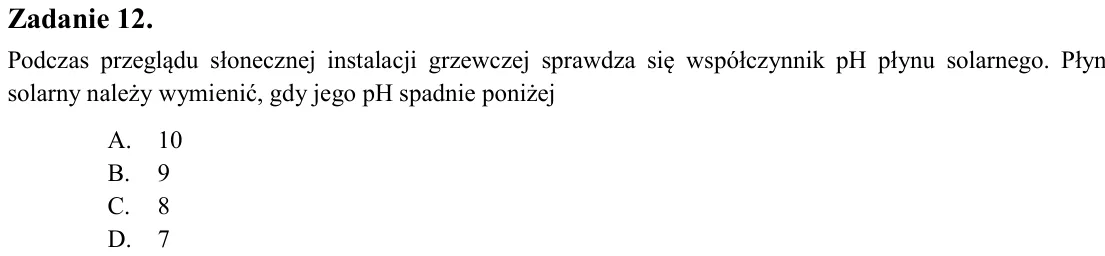

Zadanie 12. Podczas przeglądu słonecznej instalacji grzewczej sprawdza się współczynnik pH płynu solarnego. Płyn solarny należy wymienić, gdy jego pH spadnie poniżej A. 10 B. 9 C. 8 D. 7

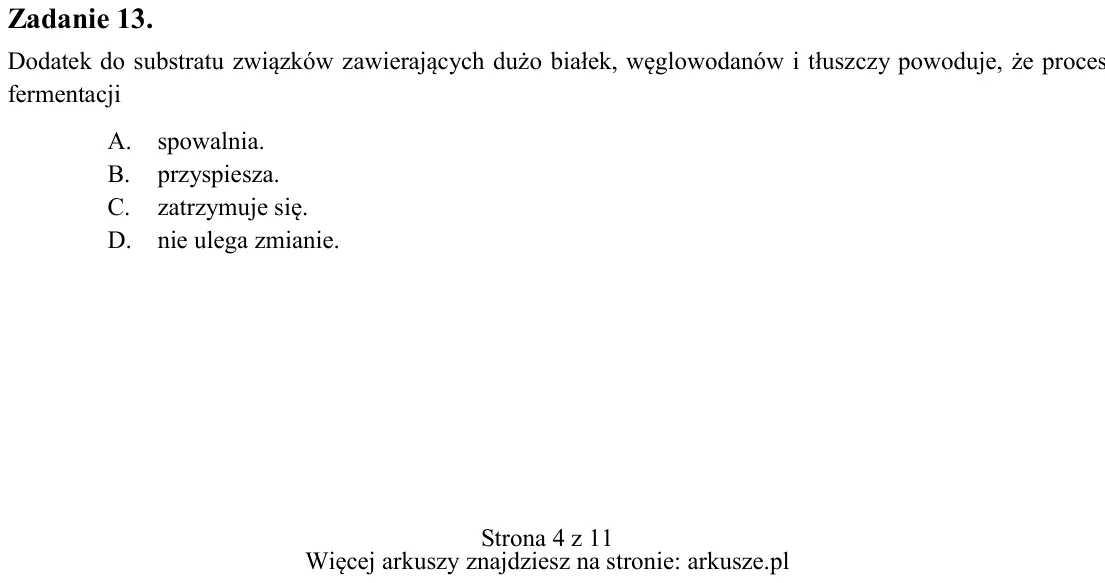

Zadanie 13. Dodatek do substratu związków zawierających dużo białek, węglowodanów i tłuszczy powoduje, że proces fermentacji A. spowalnia. B. przyspiesza. C. zatrzymuje się. D. nie ulega zmianie.

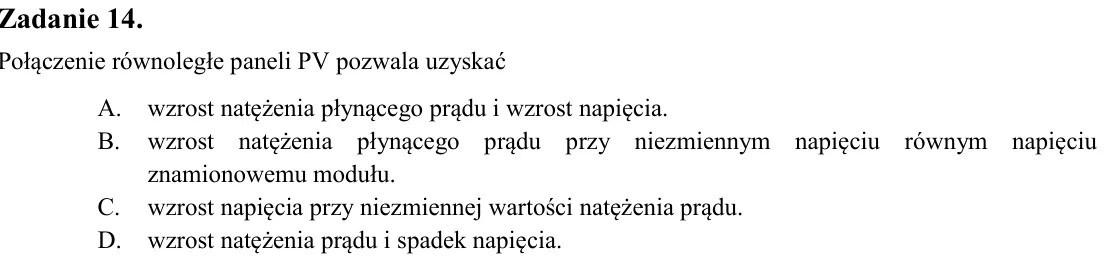

Zadanie 14. Połączenie równoległe paneli PV pozwala uzyskać A. wzrost natężenia płynącego prądu i wzrost napięcia. B. wzrost natężenia płynącego prądu przy niezmiennym napięciu równym napięciu znamionowemu modułu. C. wzr

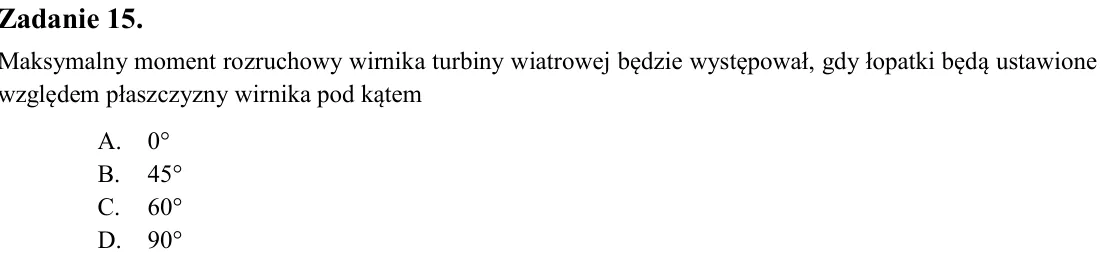

Zadanie 15. Maksymalny moment rozruchowy wirnika turbiny wiatrowej będzie występował, gdy łopatki będą ustawione względem płaszczyzny wirnika pod kątem A. 0° B. 45° C. 60° D. 90°

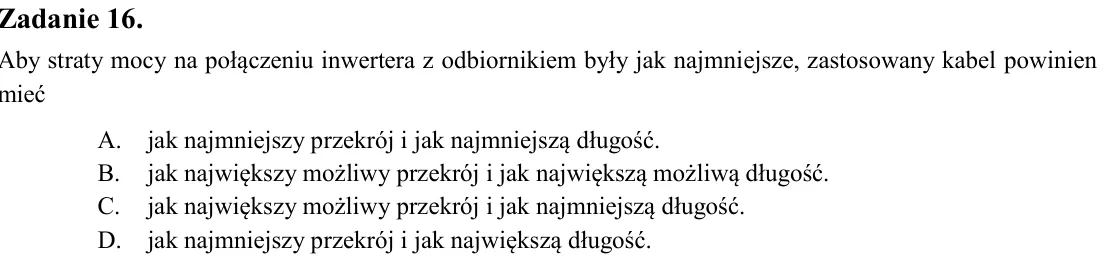

Zadanie 16. Aby straty mocy na połączeniu inwertera z odbiornikiem były jak najmniejsze, zastosowany kabel powinien mieć A. jak najmniejszy przekrój i jak najmniejszą długość. B. jak największy możliwy przekrój i jak naj

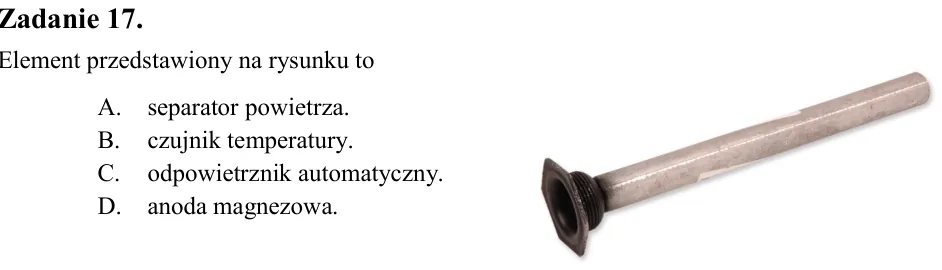

Zadanie 17. Element przedstawiony na rysunku to A. separator powietrza. B. czujnik temperatury. C. odpowietrznik automatyczny. D. anoda magnezowa.

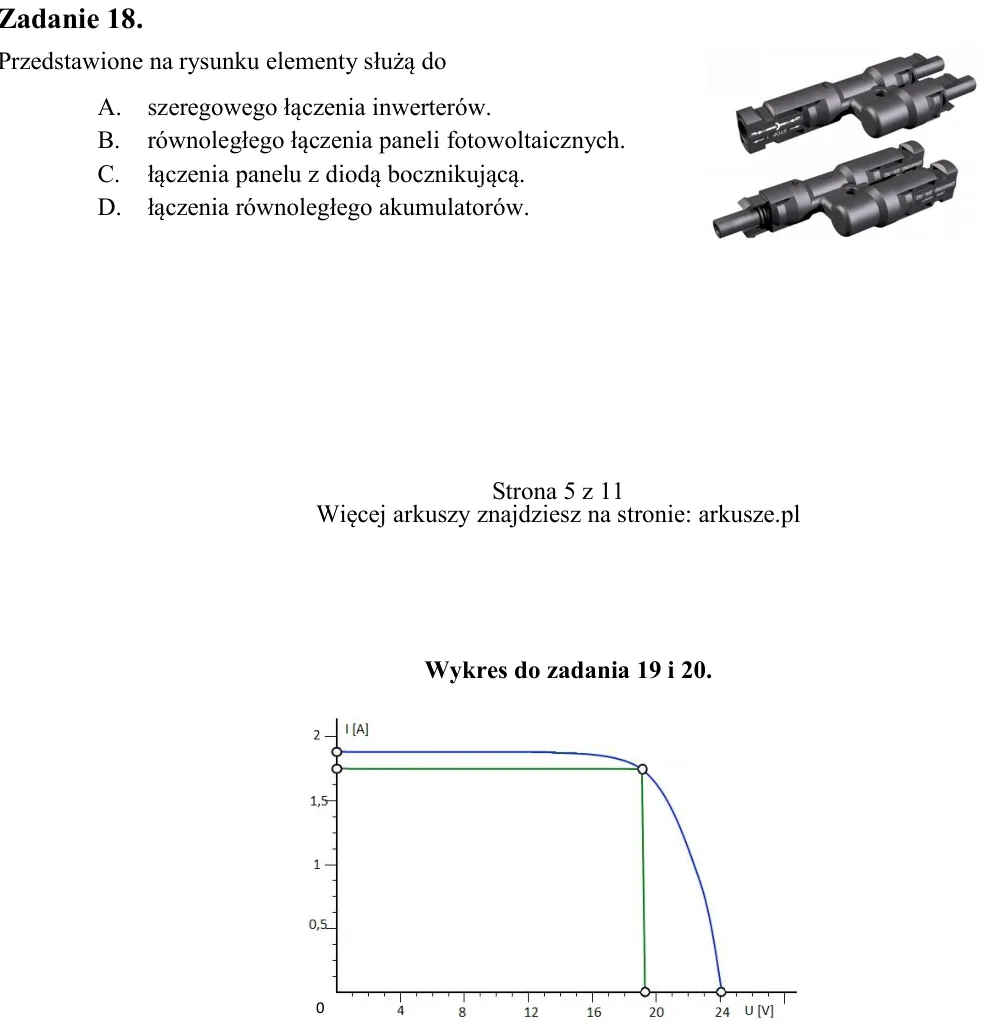

Zadanie 18. Przedstawione na rysunku elementy służą do A. szeregowego łączenia inwerterów. B. równoległego łączenia paneli fotowoltaicznych. C. łączenia panelu z diodą bocznikującą. D. łączenia równoległego akumulatorów.

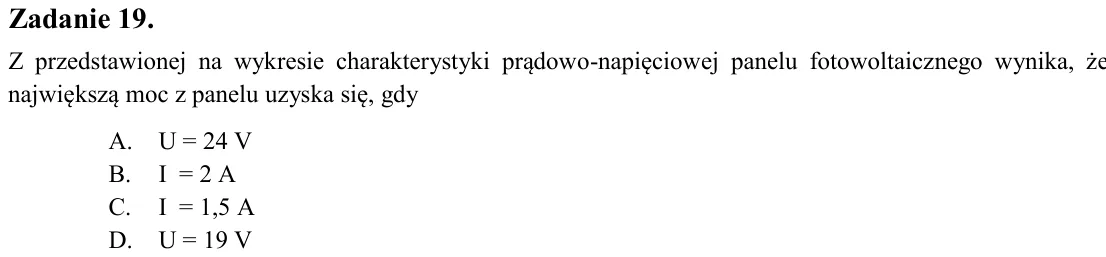

Zadanie 19. Z przedstawionej na wykresie charakterystyki prądowo-napięciowej panelu fotowoltaicznego wynika, że największą moc z panelu uzyska się, gdy A. U = 24 V B. I = 2 A C. I = 1,5 A D. U = 19 V

Zadanie 20. Współczynnik wypełnienia FF panelu o charakterystyce widocznej na zamieszczonym wykresie wynosi A. 0,65 B. 0,74 C. 0,78 D. 0,83 0 Rysunek do zadania 21 i 22

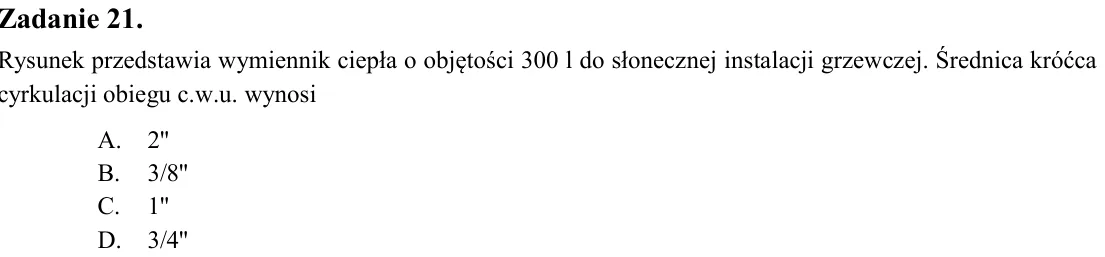

Zadanie 21. Rysunek przedstawia wymiennik ciepła o objętości 300 l do słonecznej instalacji grzewczej. Średnica króćca cyrkulacji obiegu c.w.u. wynosi A. 2'' B. 3/8'' C. 1'' D. 3/4''

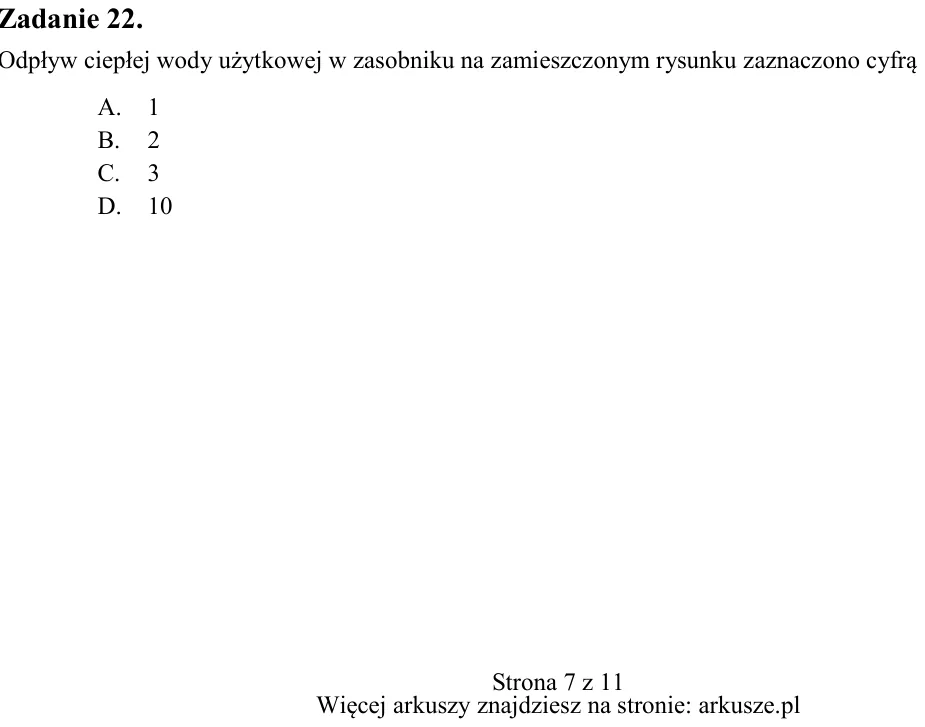

Zadanie 22. Odpływ ciepłej wody użytkowej w zasobniku na zamieszczonym rysunku zaznaczono cyfrą A. 1 B. 2 C. 3 D. 10

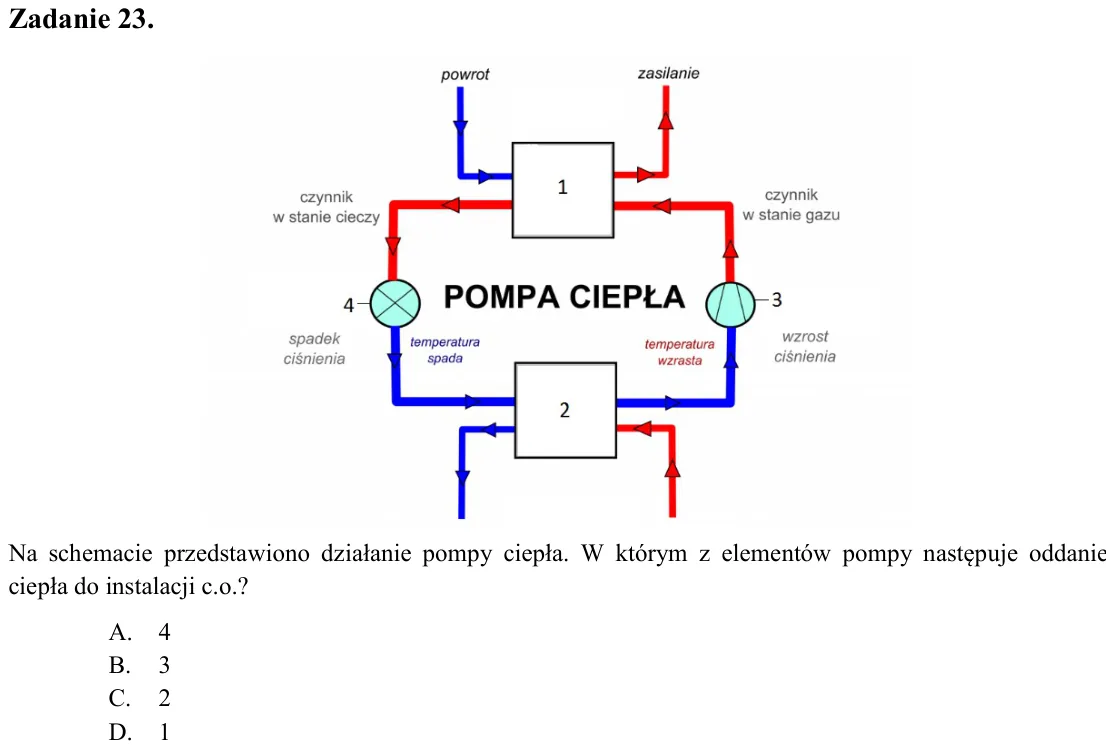

Zadanie 23. Na schemacie przedstawiono działanie pompy ciepła. W którym z elementów pompy następuje oddanie ciepła do instalacji c.o.? A. 4 B. 3 C. 2 D. 1

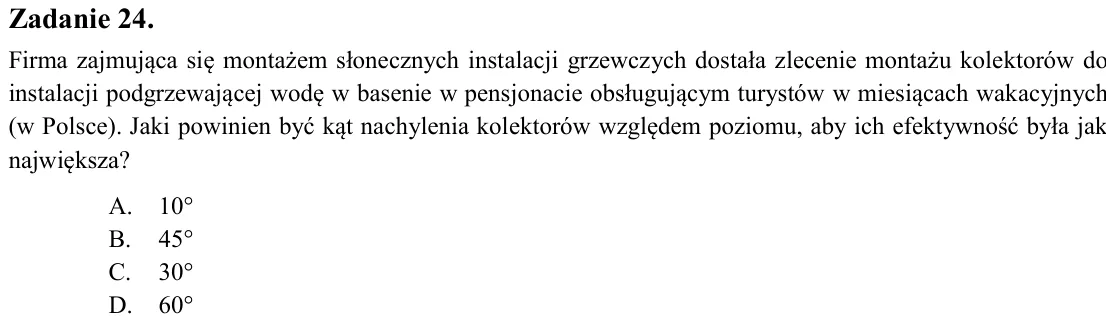

Zadanie 24. Firma zajmująca się montażem słonecznych instalacji grzewczych dostała zlecenie montażu kolektorów do instalacji podgrzewającej wodę w basenie w pensjonacie obsługującym turystów w miesiącach wakacyjnych (w P

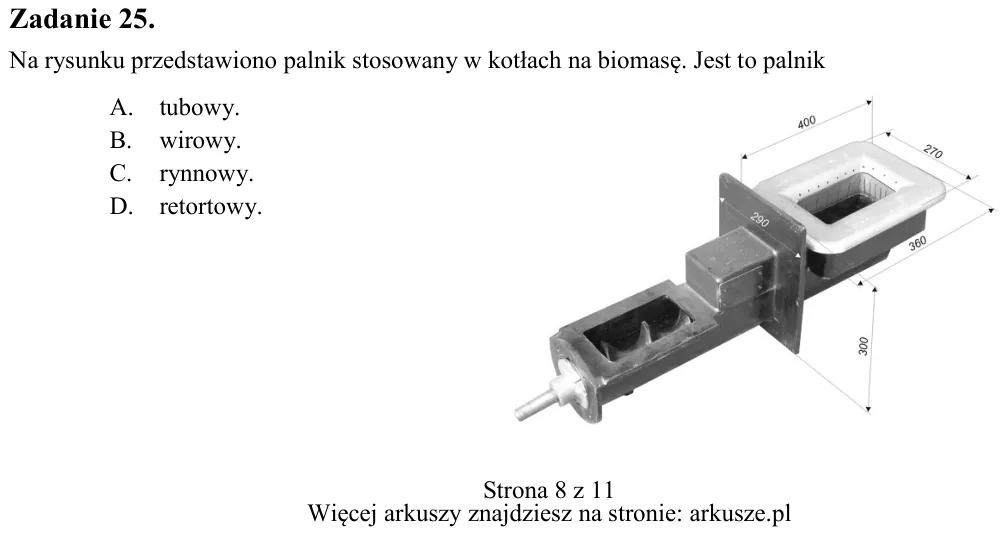

Zadanie 25. Na rysunku przedstawiono palnik stosowany w kotłach na biomasę. Jest to palnik A. tubowy. B. wirowy. C. rynnowy. D. retortowy.

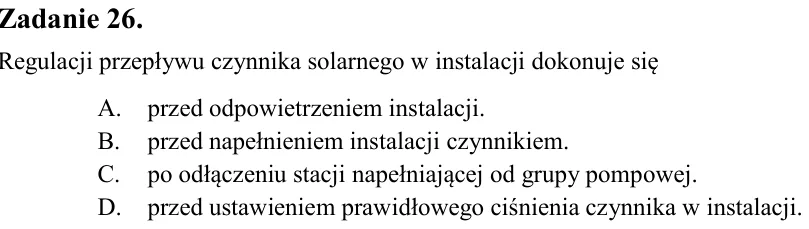

Zadanie 26. Regulacji przepływu czynnika solarnego w instalacji dokonuje się A. przed odpowietrzeniem instalacji. B. przed napełnieniem instalacji czynnikiem. C. po odłączeniu stacji napełniającej od grupy pompowej. D. p

Zadanie 27. Pojemność akumulatorów używanych w instalacjach fotowoltaicznych wyrażana jest w A. A B. W C. Ah D. kWh

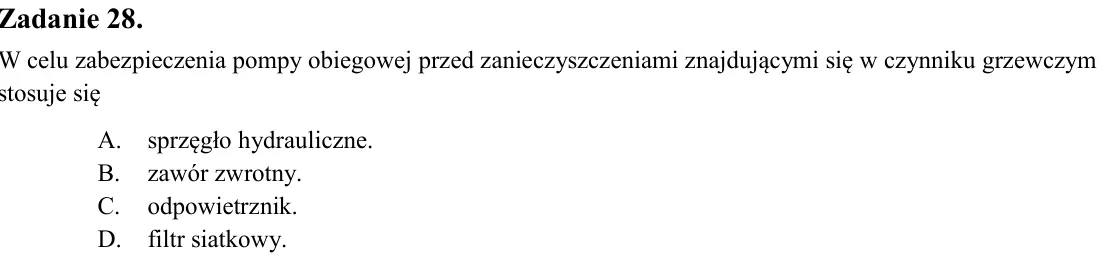

Zadanie 28. W celu zabezpieczenia pompy obiegowej przed zanieczyszczeniami znajdującymi się w czynniku grzewczym stosuje się A. sprzęgło hydrauliczne. B. zawór zwrotny. C. odpowietrznik. D. filtr siatkowy.

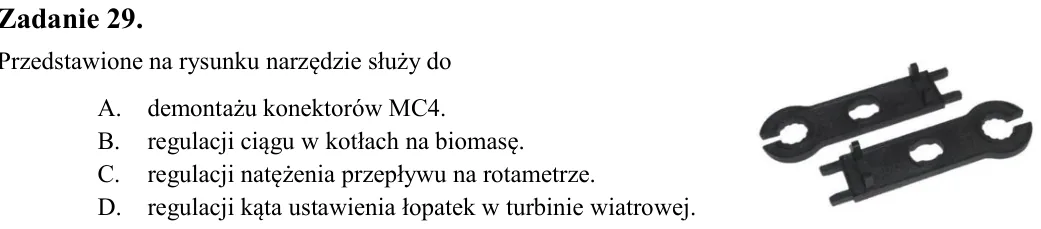

Zadanie 29. Przedstawione na rysunku narzędzie służy do A. demontażu konektorów MC4. B. regulacji ciągu w kotłach na biomasę. C. regulacji natężenia przepływu na rotametrze. D. regulacji kąta ustawienia łopatek w turbini

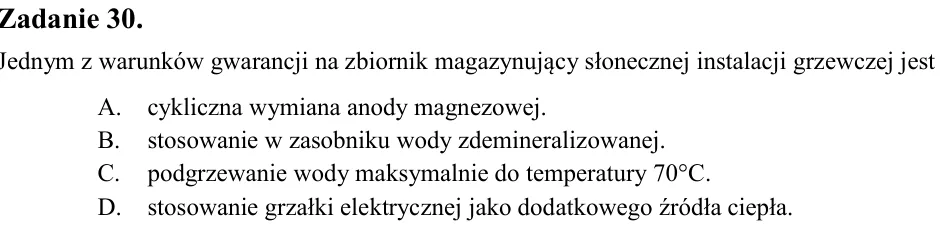

Zadanie 30. Jednym z warunków gwarancji na zbiornik magazynujący słonecznej instalacji grzewczej jest A. cykliczna wymiana anody magnezowej. B. stosowanie w zasobniku wody zdemineralizowanej. C. podgrzewanie wody maksyma

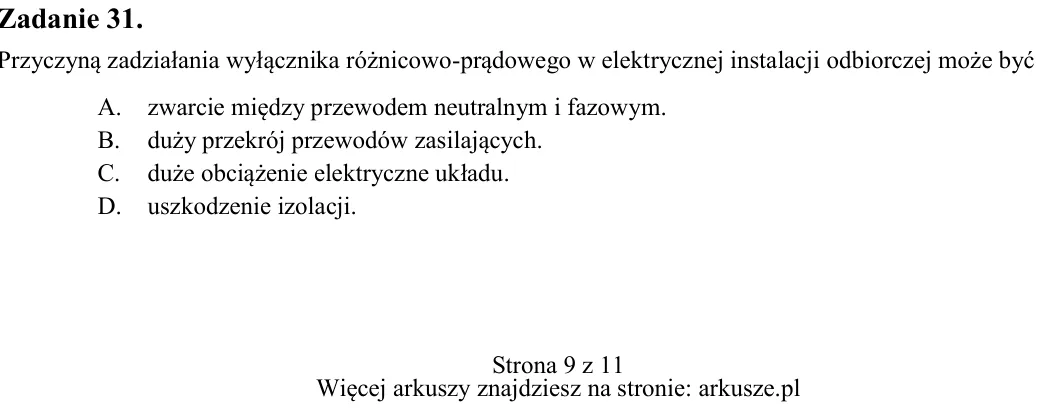

Zadanie 31. Przyczyną zadziałania wyłącznika różnicowo-prądowego w elektrycznej instalacji odbiorczej może być A. zwarcie między przewodem neutralnym i fazowym. B. duży przekrój przewodów zasilających. C. duże obciążenie

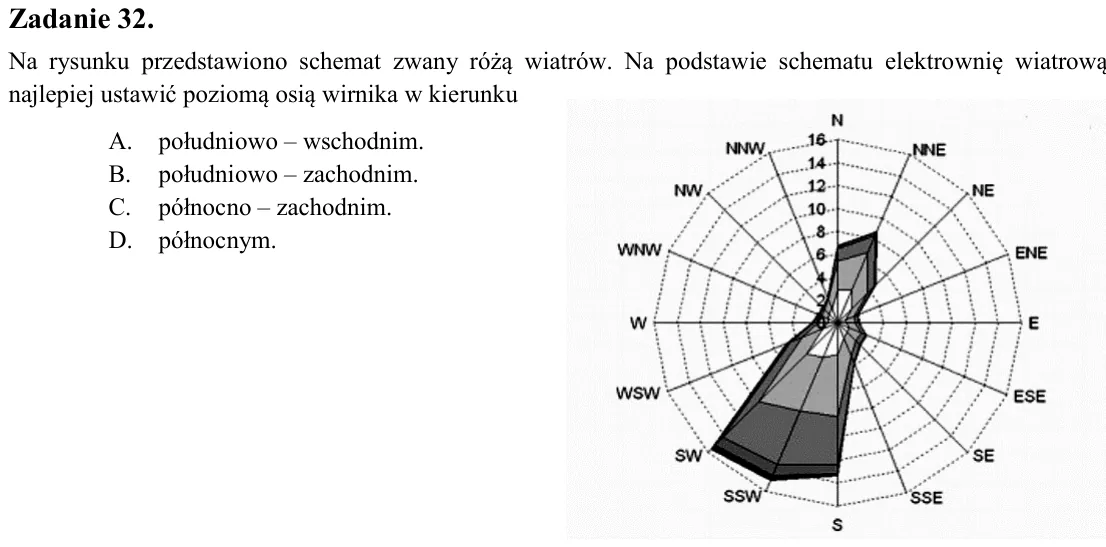

Zadanie 32. Na rysunku przedstawiono schemat zwany różą wiatrów. Na podstawie schematu elektrownię wiatrową najlepiej ustawić poziomą osią wirnika w kierunku A. południowo - wschodnim. B. południowo - zachodnim. C. półno

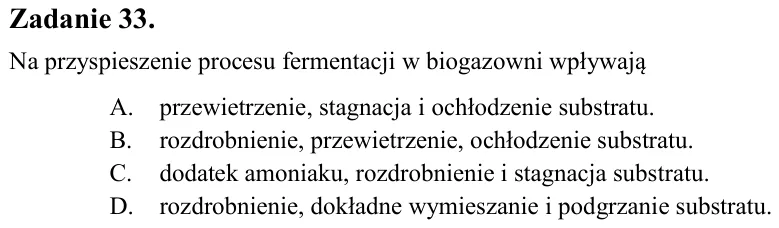

Zadanie 33. Na przyspieszenie procesu fermentacji w biogazowni wpływają A. przewietrzenie, stagnacja i ochłodzenie substratu. B. rozdrobnienie, przewietrzenie, ochłodzenie substratu. C. dodatek amoniaku, rozdrobnienie i

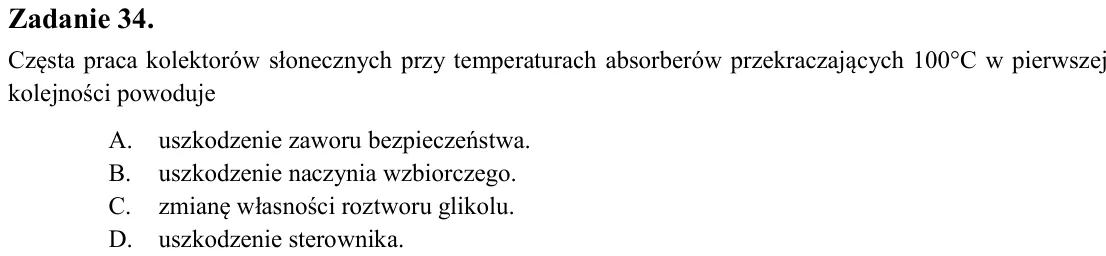

Zadanie 34. Częsta praca kolektorów słonecznych przy temperaturach absorberów przekraczających 100°C w pierwszej kolejności powoduje A. uszkodzenie zaworu bezpieczeństwa. B. uszkodzenie naczynia wzbiorczego. C. zmianę wł

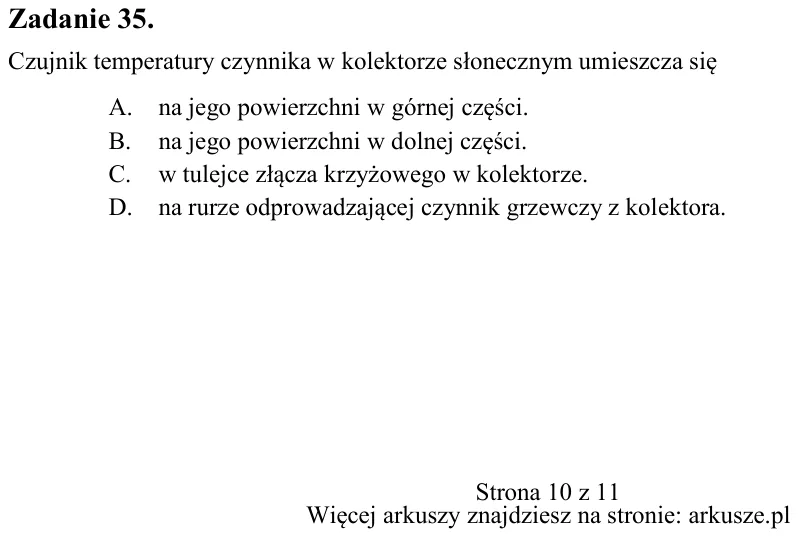

Zadanie 35. Czujnik temperatury czynnika w kolektorze słonecznym umieszcza się A. na jego powierzchni w górnej części. B. na jego powierzchni w dolnej części. C. w tulejce złącza krzyżowego w kolektorze. D. na rurze odpr

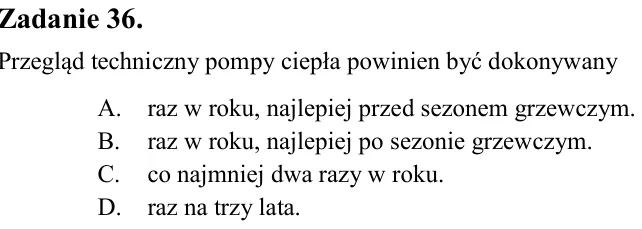

Zadanie 36. Przegląd techniczny pompy ciepła powinien być dokonywany A. raz w roku, najlepiej przed sezonem grzewczym. B. raz w roku, najlepiej po sezonie grzewczym. C. co najmniej dwa razy w roku. D. raz na trzy lata.

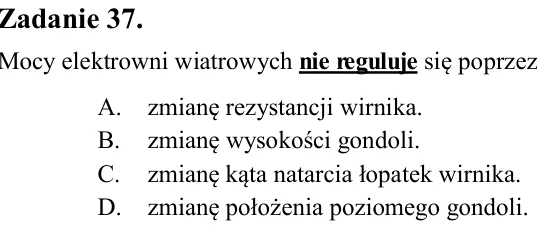

Zadanie 37. Mocy elektrowni wiatrowych nie reguluje się poprzez A. zmianę rezystancji wirnika. B. zmianę wysokości gondoli. C. zmianę kąta natarcia łopatek wirnika. D. zmianę położenia poziomego gondoli.

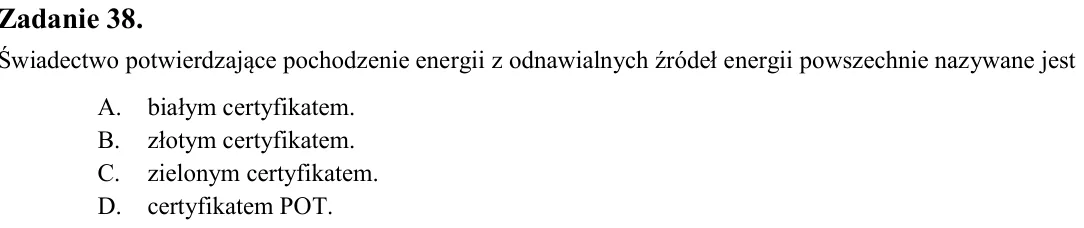

Zadanie 38. Świadectwo potwierdzające pochodzenie energii z odnawialnych źródeł energii powszechnie nazywane jest A. białym certyfikatem. B. złotym certyfikatem. C. zielonym certyfikatem. D. certyfikatem POT.

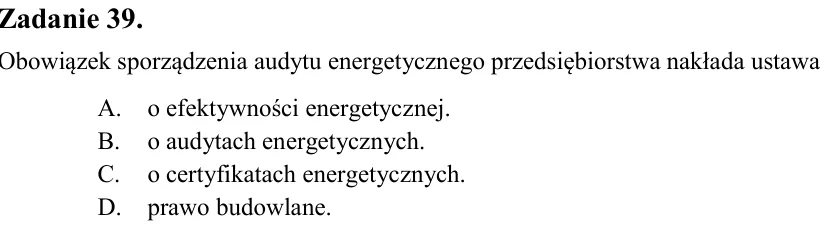

Zadanie 39. Obowiązek sporządzenia audytu energetycznego przedsiębiorstwa nakłada ustawa A. o efektywności energetycznej. B. o audytach energetycznych. C. o certyfikatach energetycznych. D. prawo budowlane.

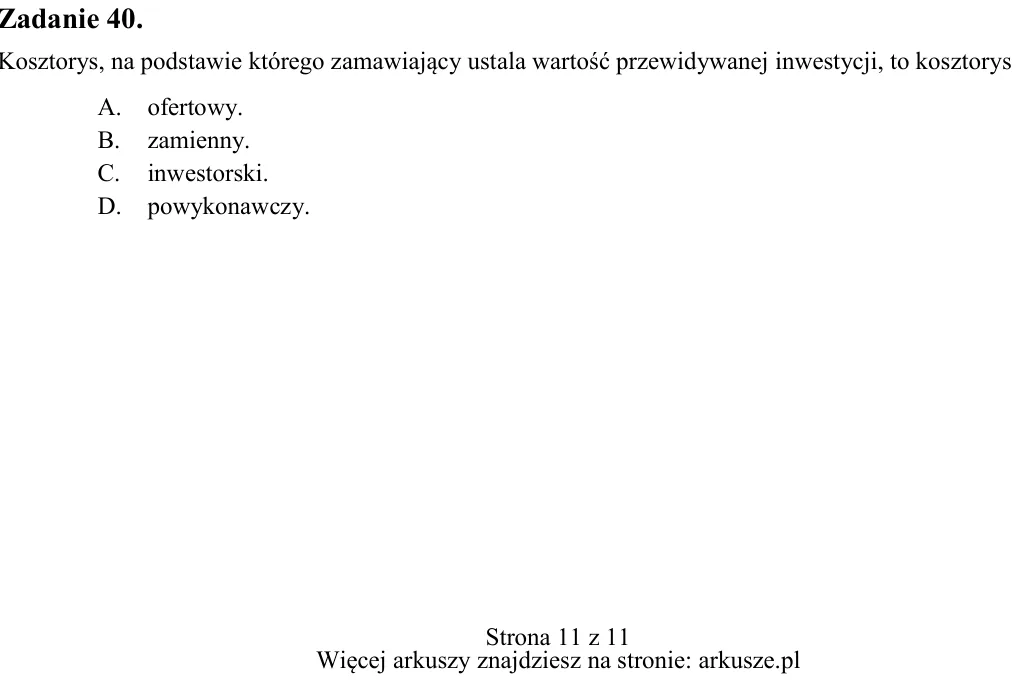

Zadanie 40. Kosztorys, na podstawie którego zamawiający ustala wartość przewidywanej inwestycji, to kosztorys A. ofertowy. B. zamienny. C. inwestorski. D. powykonawczy.
