B22 · Egzamin zawodowy · styczeń 2018

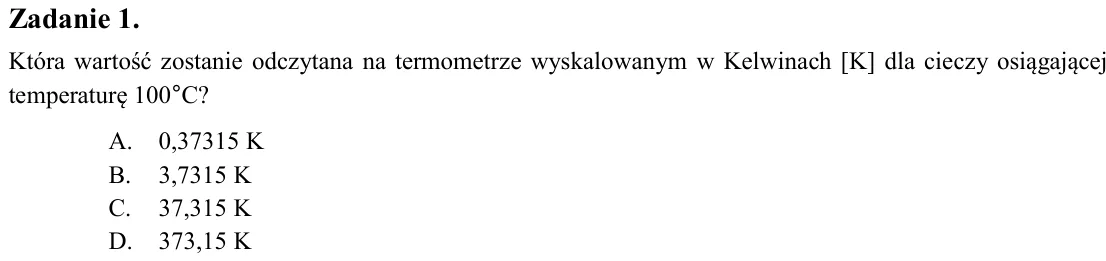

Zadanie 1. Która wartość zostanie odczytana na termometrze wyskalowanym w Kelwinach [K] dla cieczy osiągającej temperaturę 100°C? A. 0,37315 K B. 3,7315 K C. 37,315 K D. 373,15 K

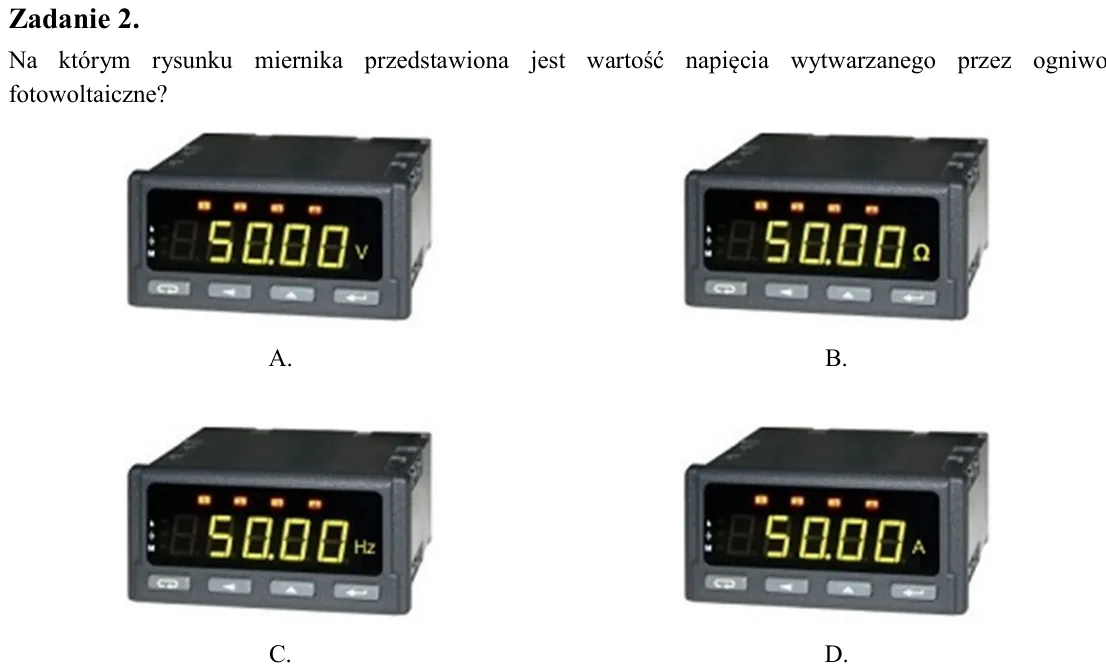

Zadanie 2. Na którym rysunku miernika przedstawiona jest wartość napięcia wytwarzanego przez ogniwo fotowoltaiczne?

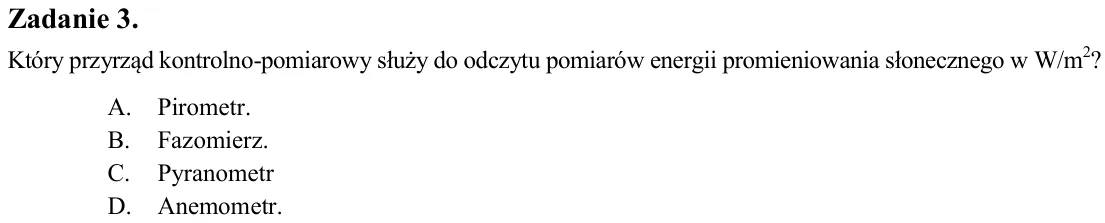

Zadanie 3. Który przyrząd kontrolno-pomiarowy służy do odczytu pomiarów energii promieniowania słonecznego w W/m2? A. Pirometr. B. Fazomierz. C. Pyranometr D. Anemometr.

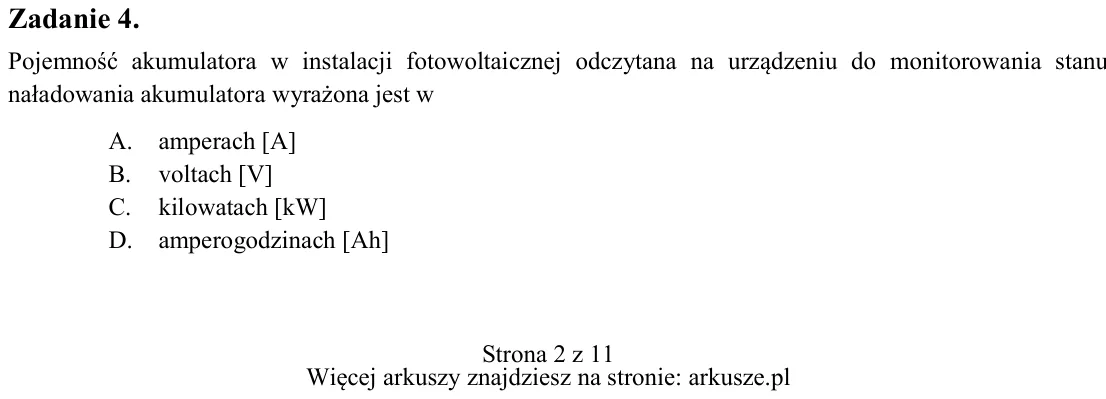

Zadanie 4. Pojemność akumulatora w instalacji fotowoltaicznej odczytana na urządzeniu do monitorowania stanu naładowania akumulatora wyrażona jest w A. amperach [A] B. voltach [V] C. kilowatach [kW] D. amperogodzinach [A

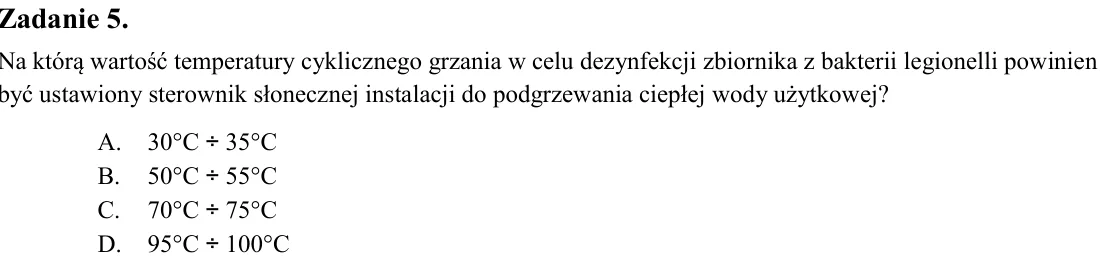

Zadanie 5. Na którą wartość temperatury cyklicznego grzania w celu dezynfekcji zbiornika z bakterii legionelli powinien być ustawiony sterownik słonecznej instalacji do podgrzewania ciepłej wody użytkowej? A. 30°C ÷ 35°C

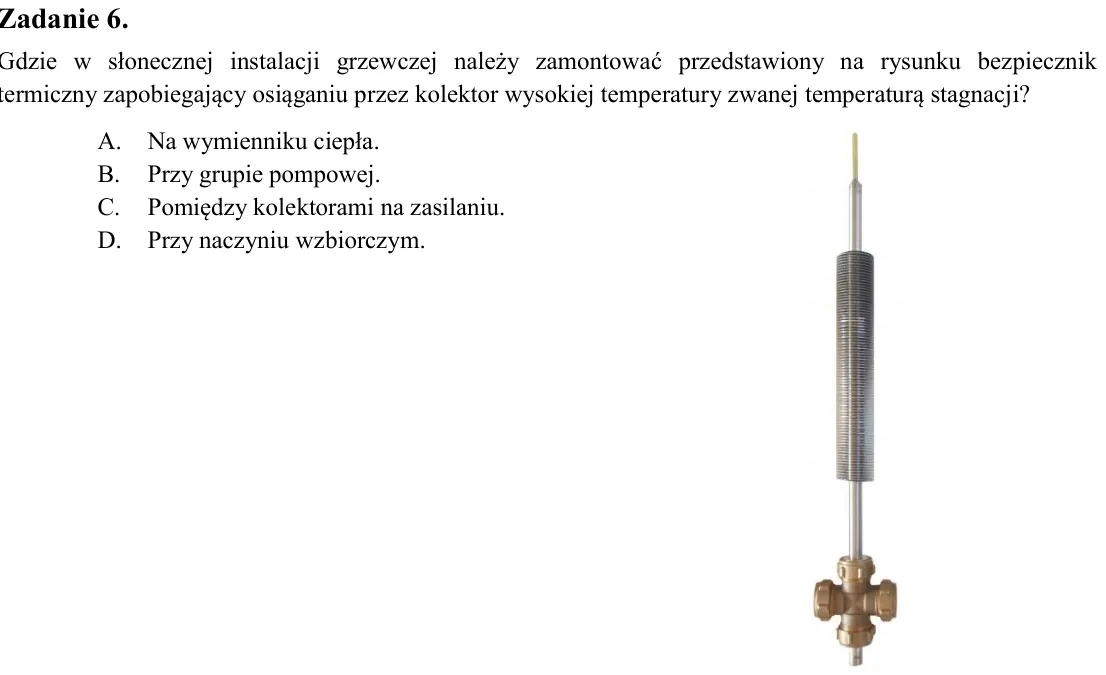

Zadanie 6. Gdzie w słonecznej instalacji grzewczej należy zamontować przedstawiony na rysunku bezpiecznik termiczny zapobiegający osiąganiu przez kolektor wysokiej temperatury zwanej temperaturą stagnacji? A. Na wymienni

Zadanie 7. Elektrownię wiatrową o mocy 2 MW trzeba zahamować i wyłączyć, gdy prędkość wiatru przekroczy wartość A. 5 m/s B. 15 m/s C. 25 m/s D. 35 m/s

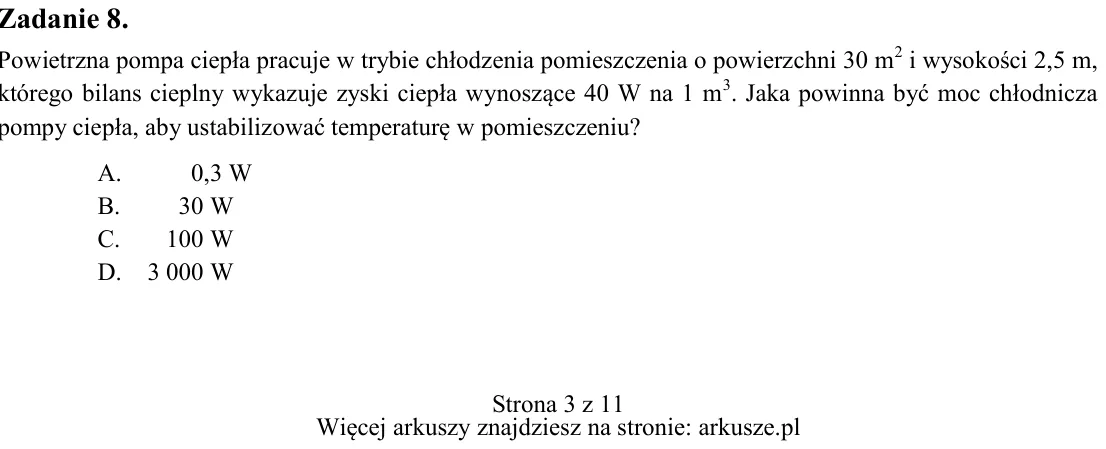

Zadanie 8. Powietrzna pompa ciepła pracuje w trybie chłodzenia pomieszczenia o powierzchni 30 m2 i wysokości 2,5 m, którego bilans cieplny wykazuje zyski ciepła wynoszące 40 W na 1 m3. Jaka powinna być moc chłodnicza pom

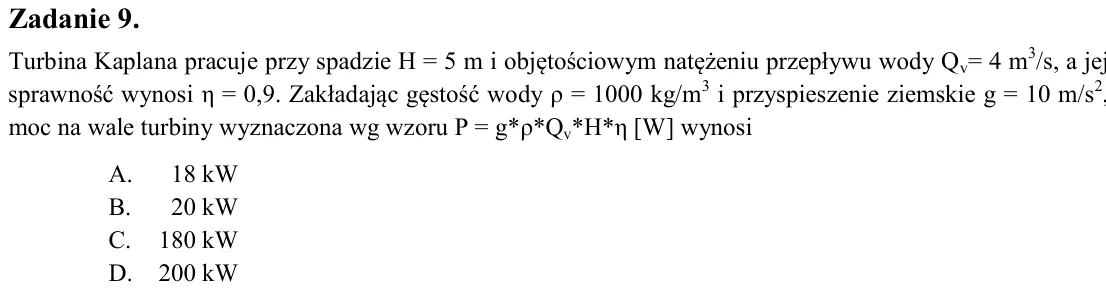

Zadanie 9. Turbina Kaplana pracuje przy spadzie H = 5 m i objętościowym natężeniu przepływu wody Qv= 4 m3/s, a jej sprawność wynosi η = 0,9. Zakładając gęstość wody ρ = 1000 kg/m3 i przyspieszenie ziemskie g = 10 m/s2, m

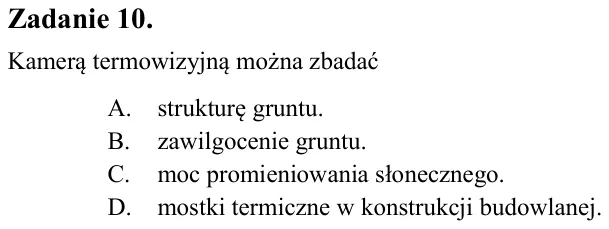

Zadanie 10. Kamerą termowizyjną można zbadać A. strukturę gruntu. B. zawilgocenie gruntu. C. moc promieniowania słonecznego. D. mostki termiczne w konstrukcji budowlanej.

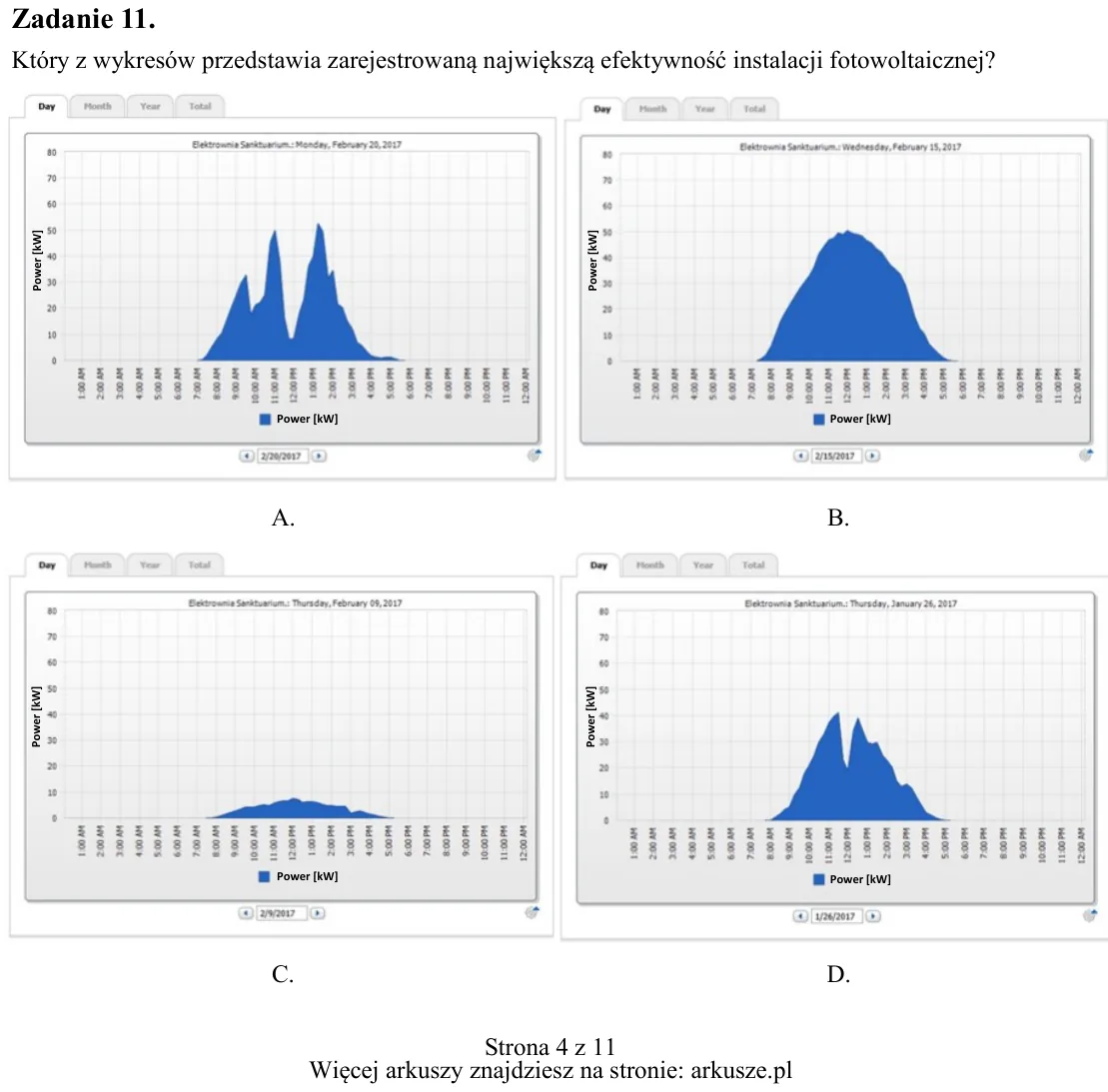

Zadanie 11. Który z wykresów przedstawia zarejestrowaną największą efektywność instalacji fotowoltaicznej? A. B. C. D. Power [kW] Power [kW] Power [kW] Power [kW] Power [kW] Power [kW] Power [kW] Power [kW]

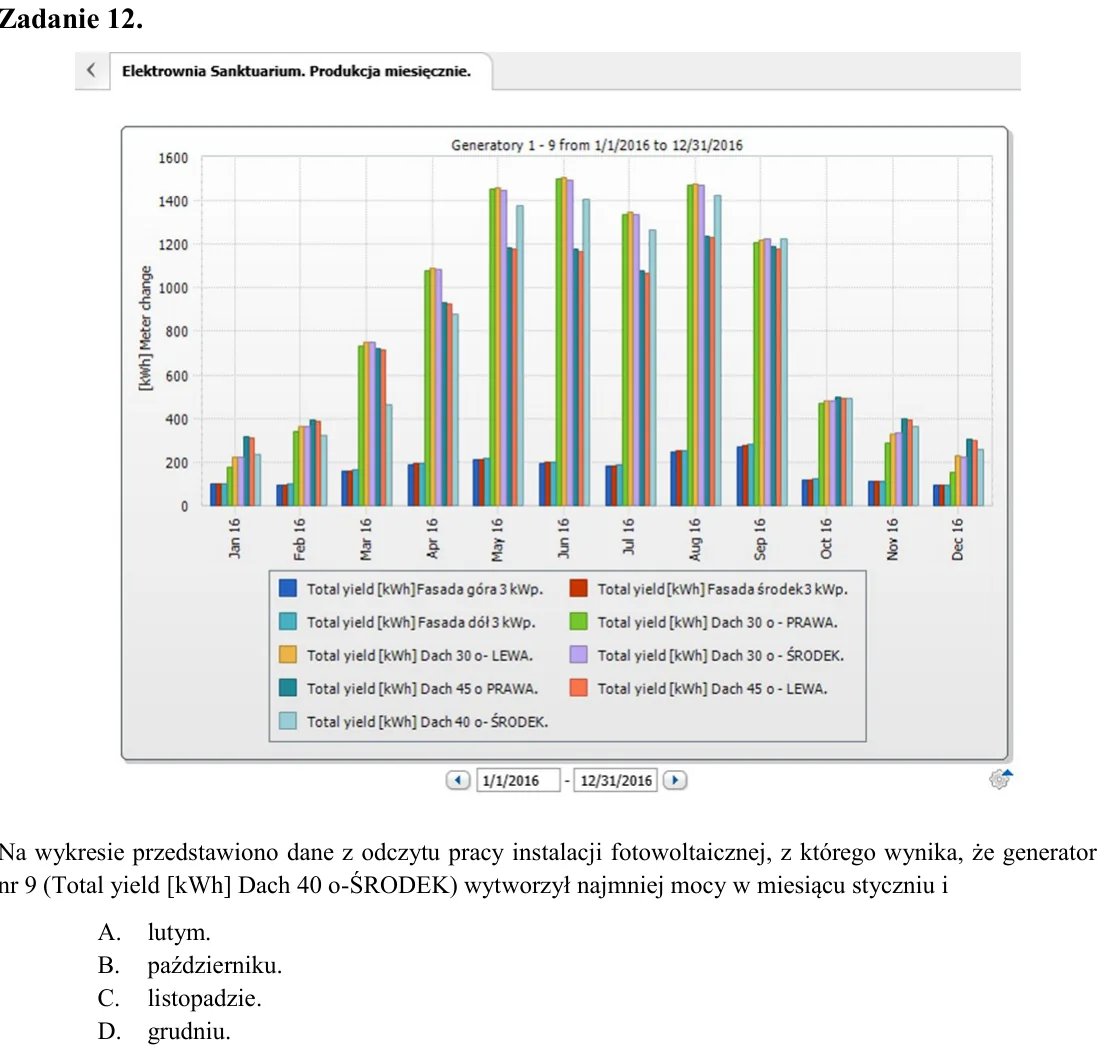

Zadanie 12. Na wykresie przedstawiono dane z odczytu pracy instalacji fotowoltaicznej, z którego wynika, że generator nr 9 (Total yield [kWh] Dach 40 o-ŚRODEK) wytworzył najmniej mocy w miesiącu styczniu i A. lutym. B. p

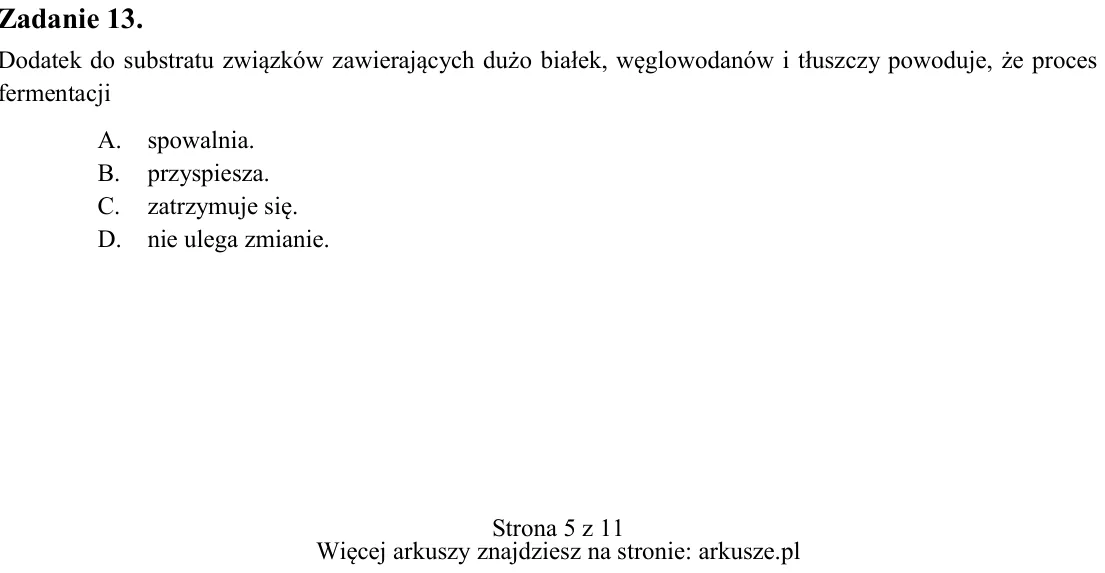

Zadanie 13. Dodatek do substratu związków zawierających dużo białek, węglowodanów i tłuszczy powoduje, że proces fermentacji A. spowalnia. B. przyspiesza. C. zatrzymuje się. D. nie ulega zmianie.

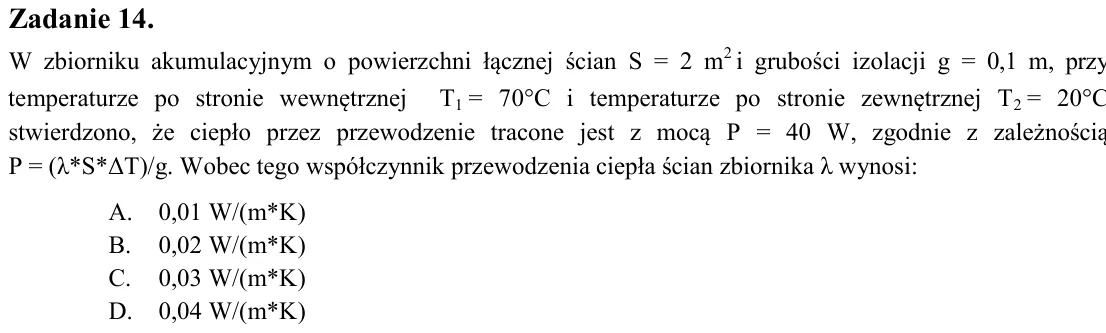

Zadanie 14. W zbiorniku akumulacyjnym o powierzchni łącznej ścian S = 2 m2 i grubości izolacji g = 0,1 m, przy temperaturze po stronie wewnętrznej T1 = 70C i temperaturze po stronie zewnętrznej T2 = 20C stwierdzono, że

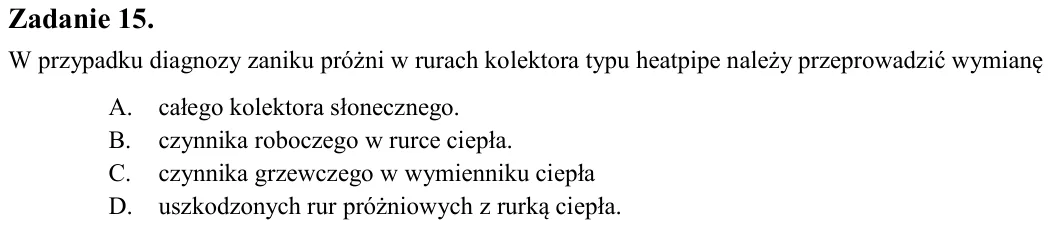

Zadanie 15. W przypadku diagnozy zaniku próżni w rurach kolektora typu heatpipe należy przeprowadzić wymianę A. całego kolektora słonecznego. B. czynnika roboczego w rurce ciepła. C. czynnika grzewczego w wymienniku ciep

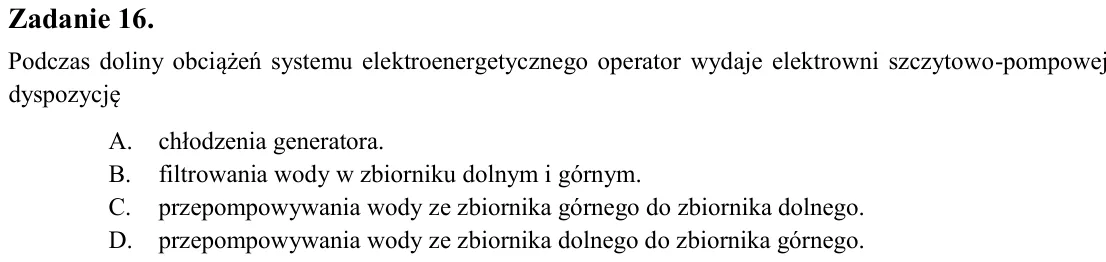

Zadanie 16. Podczas doliny obciążeń systemu elektroenergetycznego operator wydaje elektrowni szczytowo-pompowej dyspozycję A. chłodzenia generatora. B. filtrowania wody w zbiorniku dolnym i górnym. C. przepompowywania wo

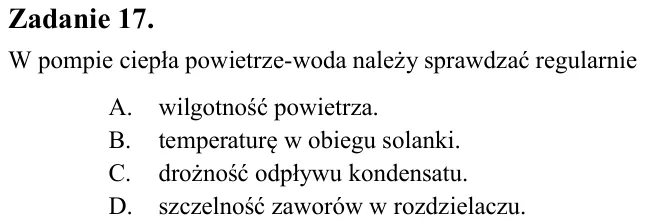

Zadanie 17. W pompie ciepła powietrze-woda należy sprawdzać regularnie A. wilgotność powietrza. B. temperaturę w obiegu solanki. C. drożność odpływu kondensatu. D. szczelność zaworów w rozdzielaczu.

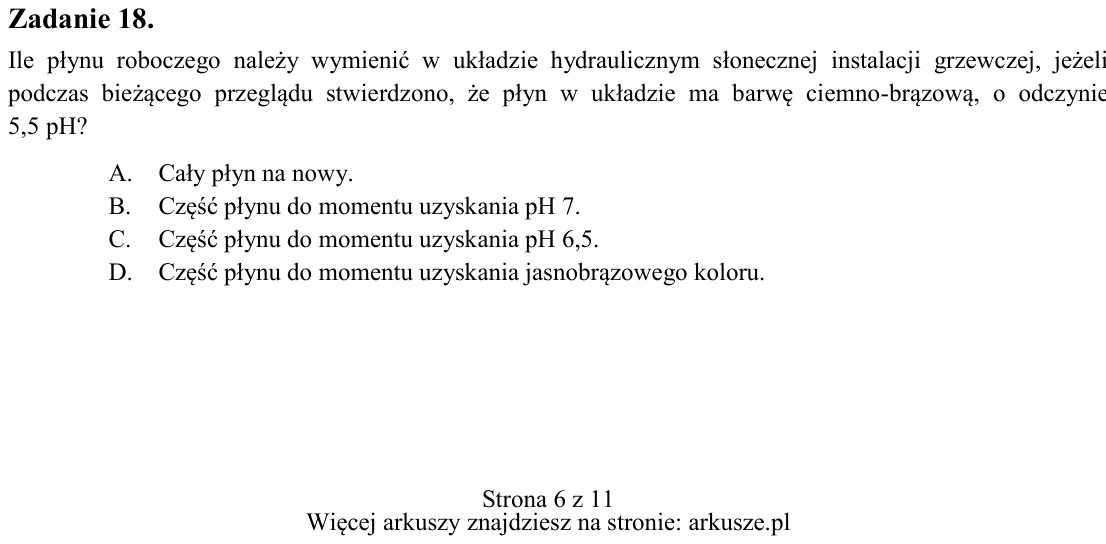

Zadanie 18. Ile płynu roboczego należy wymienić w układzie hydraulicznym słonecznej instalacji grzewczej, jeżeli podczas bieżącego przeglądu stwierdzono, że płyn w układzie ma barwę ciemno-brązową, o odczynie 5,5 pH? A.

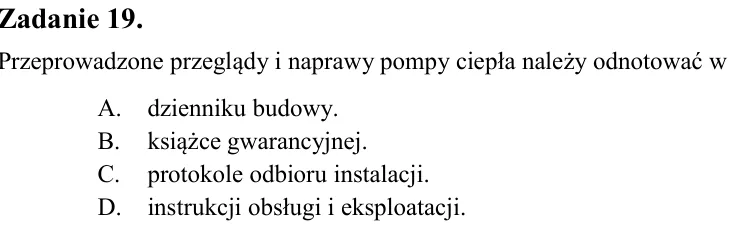

Zadanie 19. Przeprowadzone przeglądy i naprawy pompy ciepła należy odnotować w A. dzienniku budowy. B. książce gwarancyjnej. C. protokole odbioru instalacji. D. instrukcji obsługi i eksploatacji.

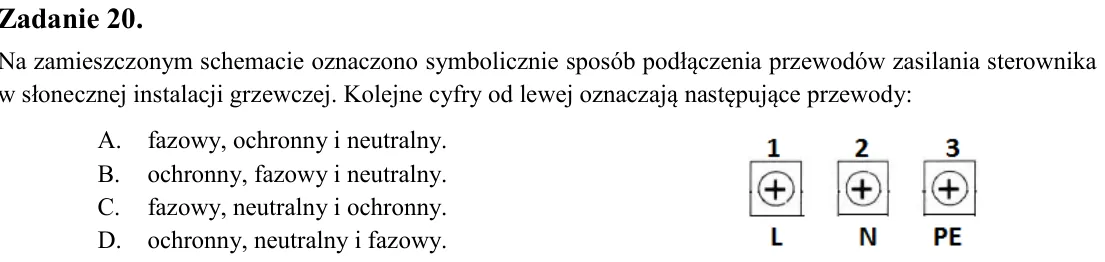

Zadanie 20. Na zamieszczonym schemacie oznaczono symbolicznie sposób podłączenia przewodów zasilania sterownika w słonecznej instalacji grzewczej. Kolejne cyfry od lewej oznaczają następujące przewody: A. fazowy, ochronn

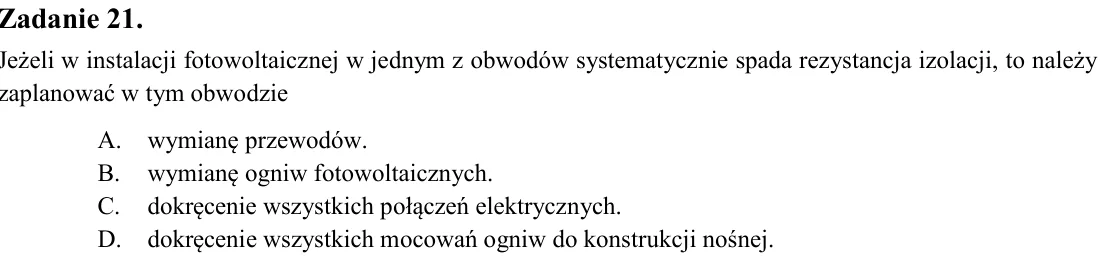

Zadanie 21. Jeżeli w instalacji fotowoltaicznej w jednym z obwodów systematycznie spada rezystancja izolacji, to należy zaplanować w tym obwodzie A. wymianę przewodów. B. wymianę ogniw fotowoltaicznych. C. dokręcenie wsz

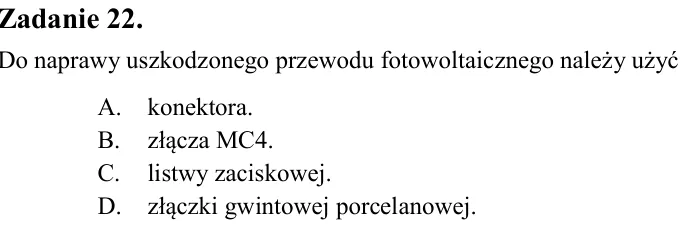

Zadanie 22. Do naprawy uszkodzonego przewodu fotowoltaicznego należy użyć A. konektora. B. złącza MC4. C. listwy zaciskowej. D. złączki gwintowej porcelanowej.

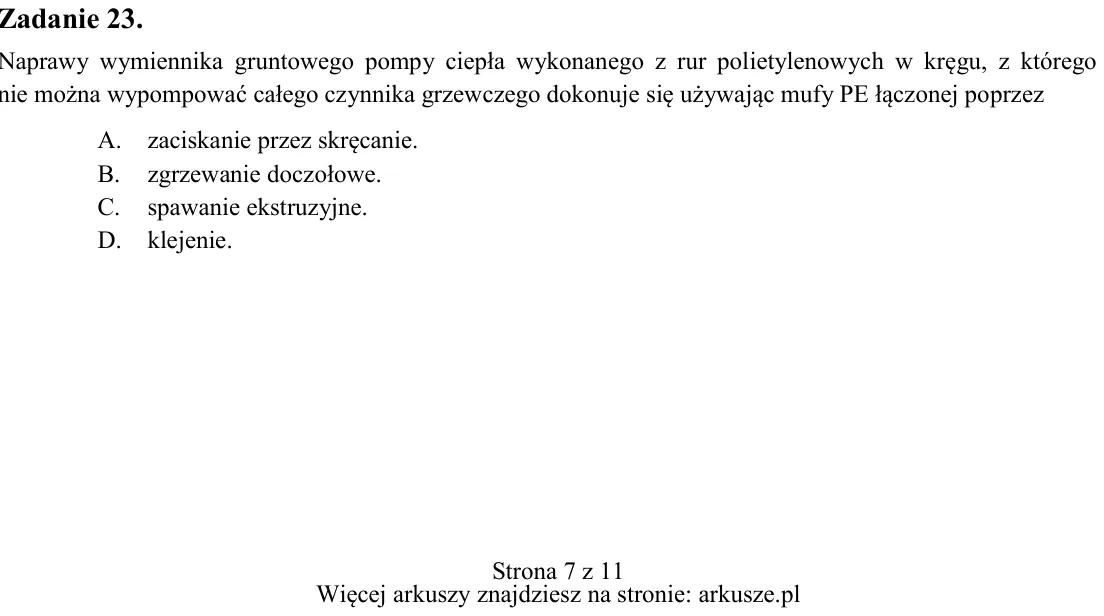

Zadanie 23. Naprawy wymiennika gruntowego pompy ciepła wykonanego z rur polietylenowych w kręgu, z którego nie można wypompować całego czynnika grzewczego dokonuje się używając mufy PE łączonej poprzez A. zaciskanie prze

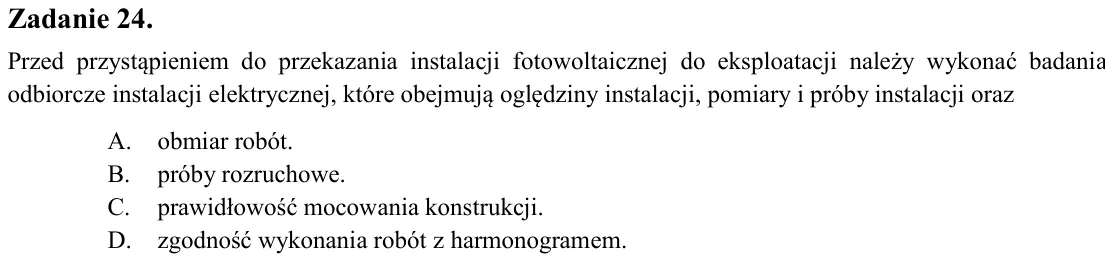

Zadanie 24. Przed przystąpieniem do przekazania instalacji fotowoltaicznej do eksploatacji należy wykonać badania odbiorcze instalacji elektrycznej, które obejmują oględziny instalacji, pomiary i próby instalacji oraz A.

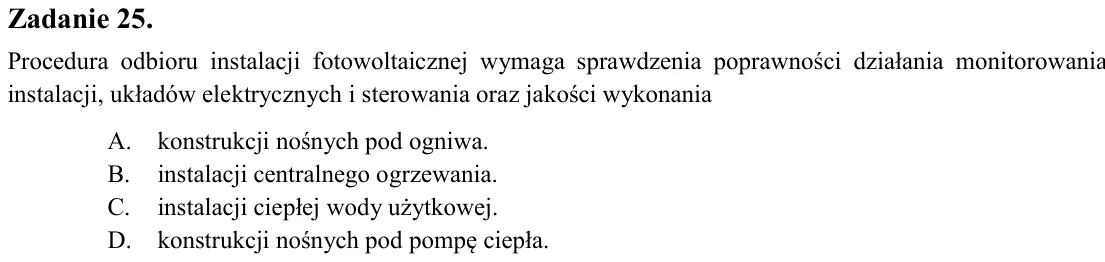

Zadanie 25. Procedura odbioru instalacji fotowoltaicznej wymaga sprawdzenia poprawności działania monitorowania instalacji, układów elektrycznych i sterowania oraz jakości wykonania A. konstrukcji nośnych pod ogniwa. B.

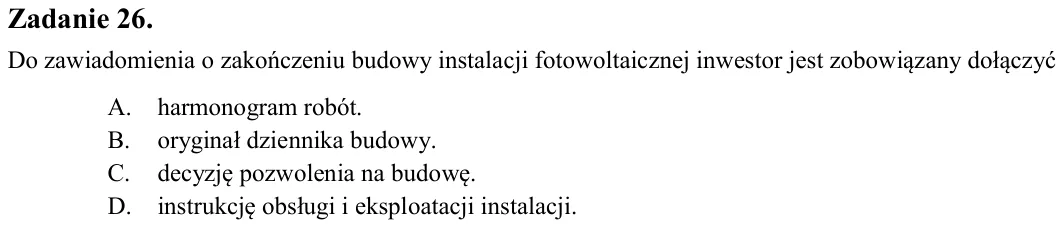

Zadanie 26. Do zawiadomienia o zakończeniu budowy instalacji fotowoltaicznej inwestor jest zobowiązany dołączyć A. harmonogram robót. B. oryginał dziennika budowy. C. decyzję pozwolenia na budowę. D. instrukcję obsługi i

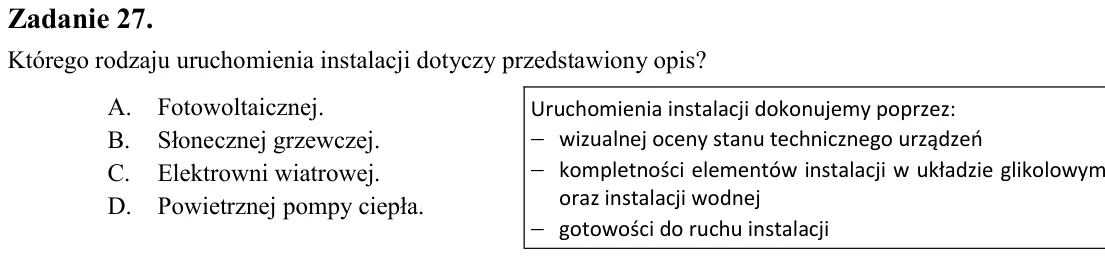

Zadanie 27. Którego rodzaju uruchomienia instalacji dotyczy przedstawiony opis? A. Fotowoltaicznej. B. Słonecznej grzewczej. C. Elektrowni wiatrowej. D. Powietrznej pompy ciepła.

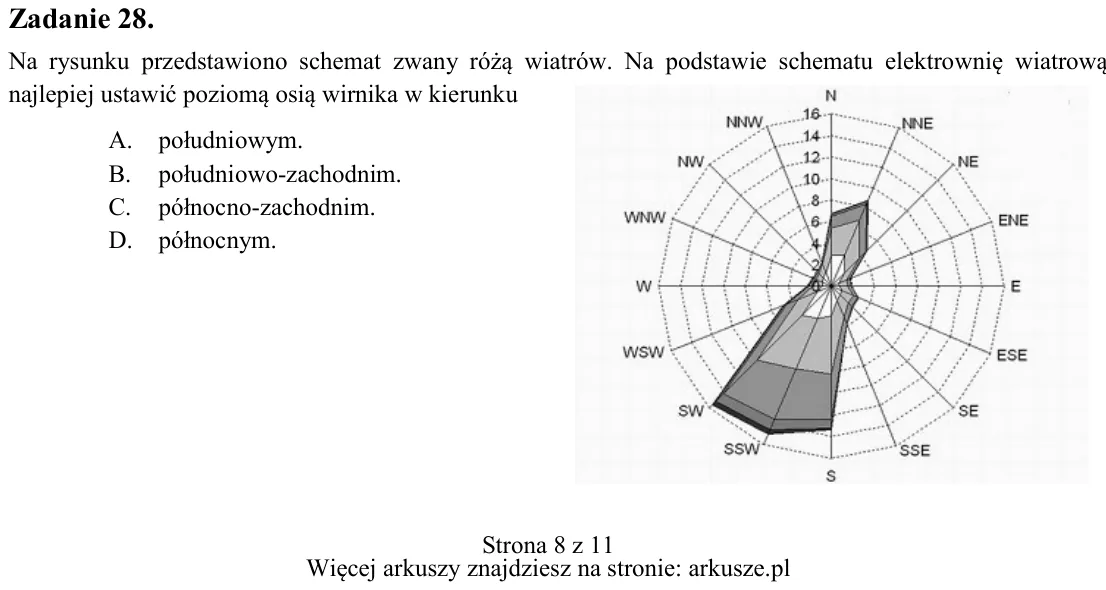

Zadanie 28. Na rysunku przedstawiono schemat zwany różą wiatrów. Na podstawie schematu elektrownię wiatrową najlepiej ustawić poziomą osią wirnika w kierunku A. południowym. B. południowo-zachodnim. C. północno-zachodnim

Zadanie 29. Drewno w piecu zgazowującym ładuje się do komory A. dolnej. B. górnej. C. dowolnej. D. jednocześnie do górnej i dolnej.

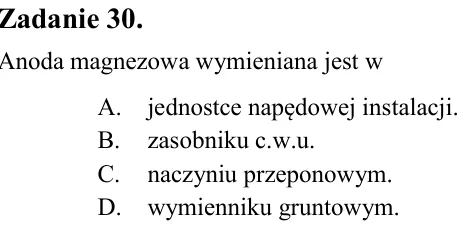

Zadanie 30. Anoda magnezowa wymieniana jest w A. jednostce napędowej instalacji. B. zasobniku c.w.u. C. naczyniu przeponowym. D. wymienniku gruntowym.

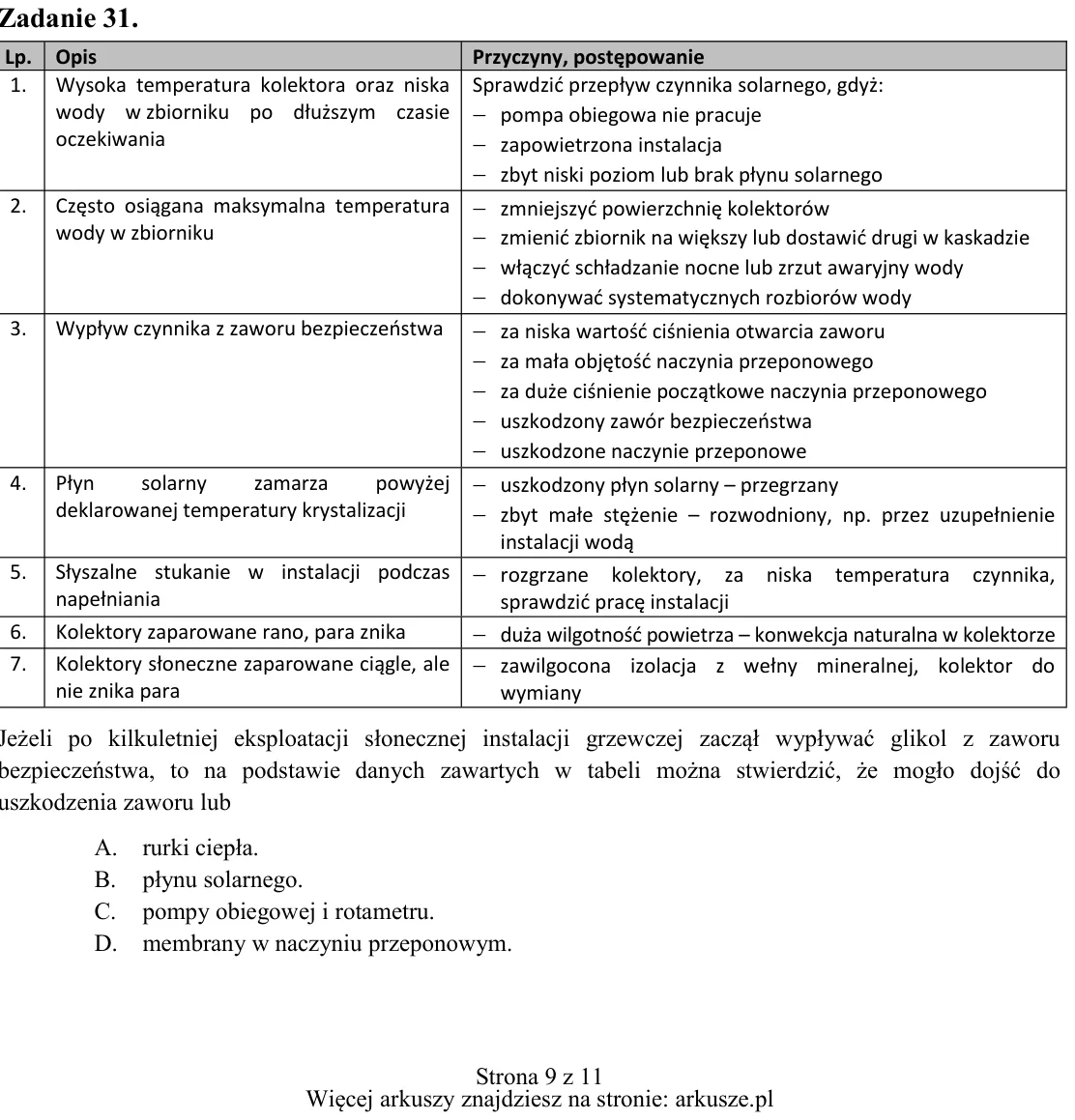

Zadanie 31. Jeżeli po kilkuletniej eksploatacji słonecznej instalacji grzewczej zaczął wypływać glikol z zaworu bezpieczeństwa, to na podstawie danych zawartych w tabeli można stwierdzić, że mogło dojść do uszkodzenia za

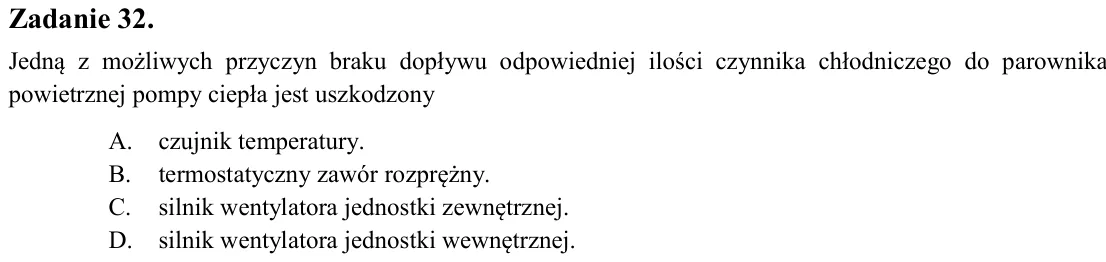

Zadanie 32. Jedną z możliwych przyczyn braku dopływu odpowiedniej ilości czynnika chłodniczego do parownika powietrznej pompy ciepła jest uszkodzony A. czujnik temperatury. B. termostatyczny zawór rozprężny. C. silnik we

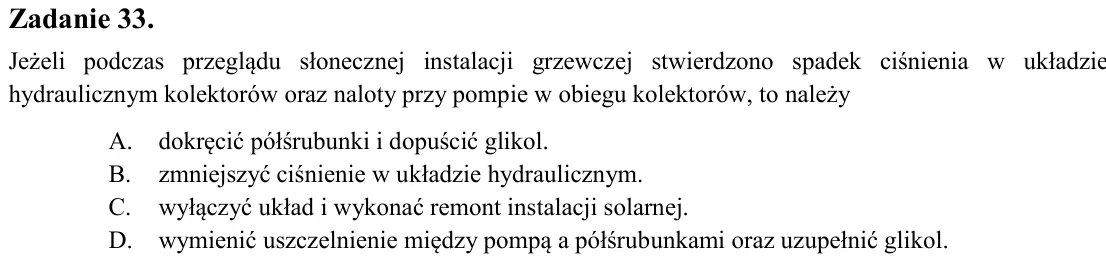

Zadanie 33. Jeżeli podczas przeglądu słonecznej instalacji grzewczej stwierdzono spadek ciśnienia w układzie hydraulicznym kolektorów oraz naloty przy pompie w obiegu kolektorów, to należy A. dokręcić półśrubunki i dopuś

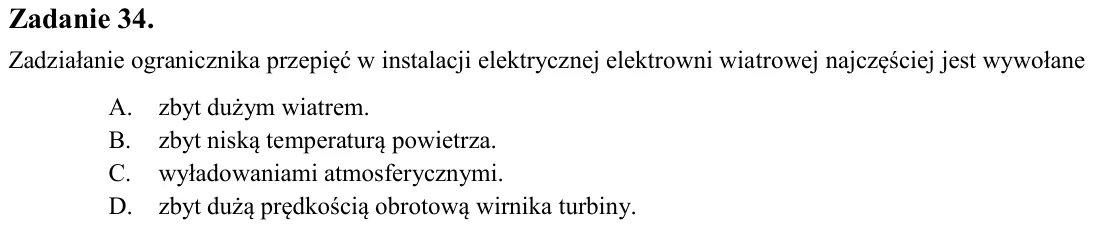

Zadanie 34. Zadziałanie ogranicznika przepięć w instalacji elektrycznej elektrowni wiatrowej najczęściej jest wywołane A. zbyt dużym wiatrem. B. zbyt niską temperaturą powietrza. C. wyładowaniami atmosferycznymi. D. zbyt

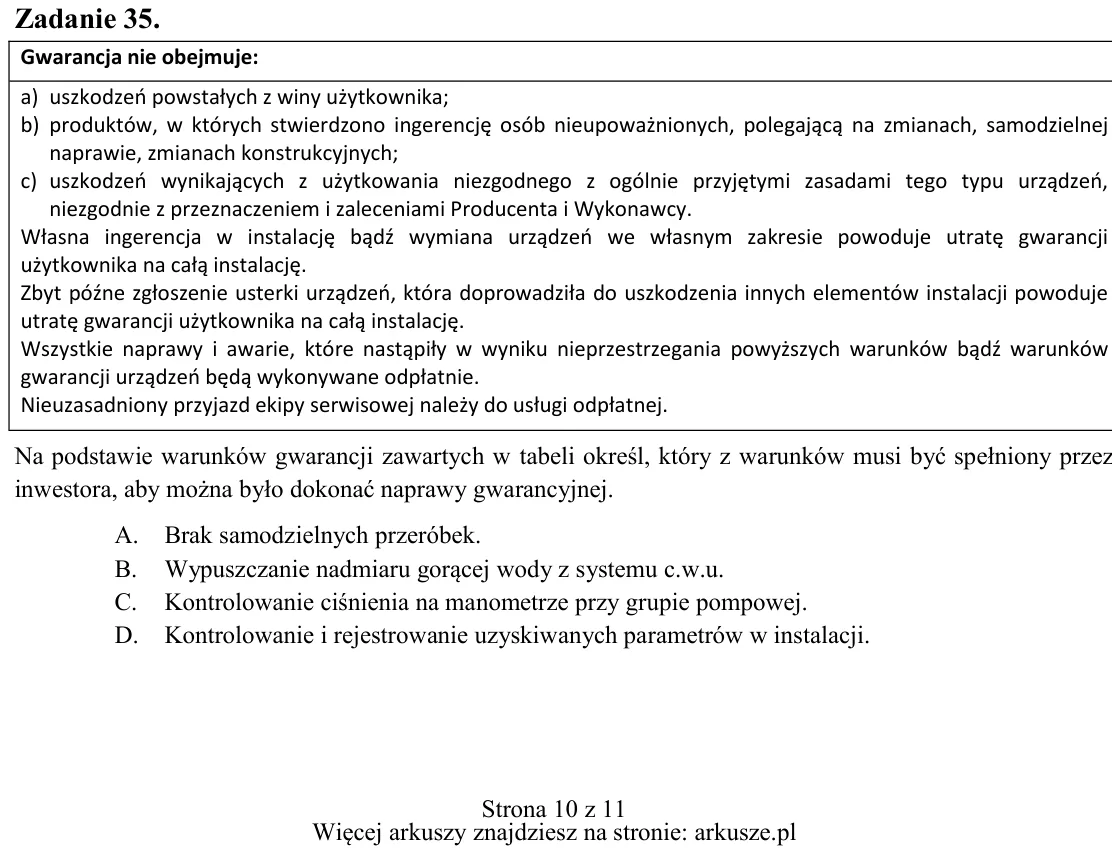

Zadanie 35. Na podstawie warunków gwarancji zawartych w tabeli określ, który z warunków musi być spełniony przez inwestora, aby można było dokonać naprawy gwarancyjnej. A. Brak samodzielnych przeróbek. B. Wypuszczanie na

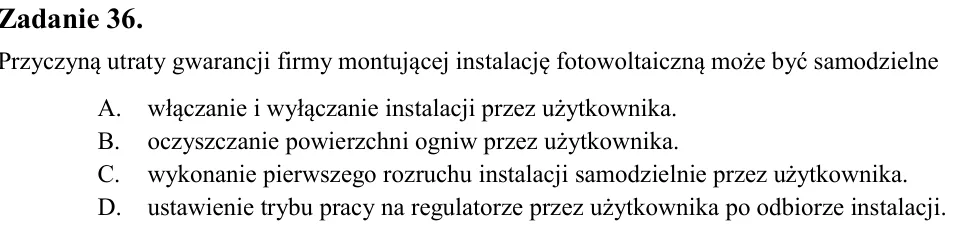

Zadanie 36. Przyczyną utraty gwarancji firmy montującej instalację fotowoltaiczną może być samodzielne A. włączanie i wyłączanie instalacji przez użytkownika. B. oczyszczanie powierzchni ogniw przez użytkownika. C. wykon

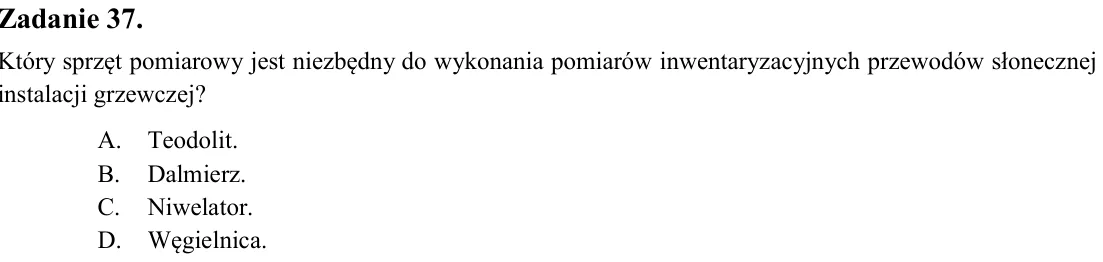

Zadanie 37. Który sprzęt pomiarowy jest niezbędny do wykonania pomiarów inwentaryzacyjnych przewodów słonecznej instalacji grzewczej? A. Teodolit. B. Dalmierz. C. Niwelator. D. Węgielnica.

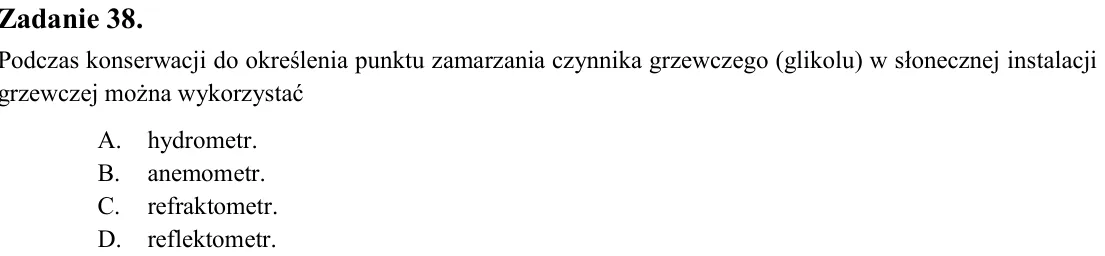

Zadanie 38. Podczas konserwacji do określenia punktu zamarzania czynnika grzewczego (glikolu) w słonecznej instalacji grzewczej można wykorzystać A. hydrometr. B. anemometr. C. refraktometr. D. reflektometr.

Zadanie 39. Do kielichowania rur służy A. wyoblak. B. gratownik. C. ekspander. D. kalibrownik.

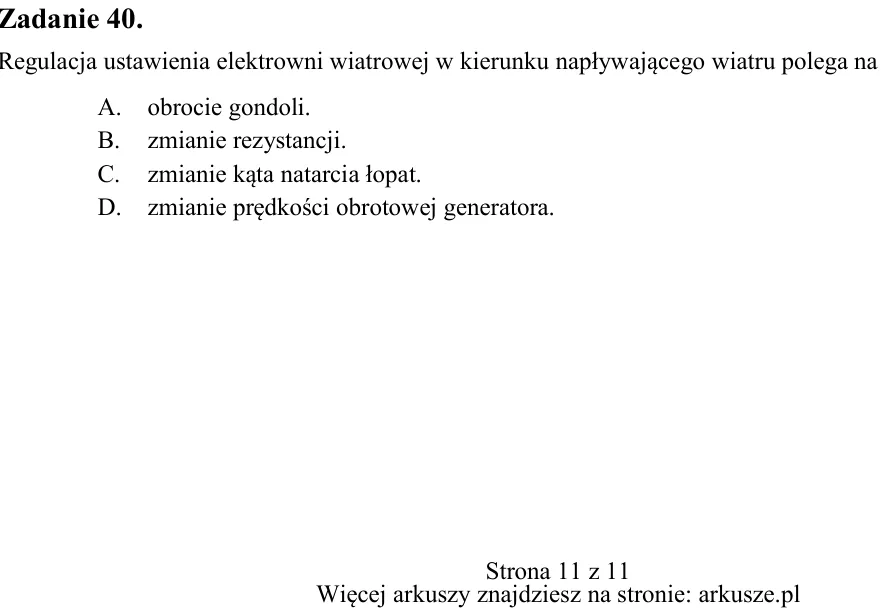

Zadanie 40. Regulacja ustawienia elektrowni wiatrowej w kierunku napływającego wiatru polega na A. obrocie gondoli. B. zmianie rezystancji. C. zmianie kąta natarcia łopat. D. zmianie prędkości obrotowej generatora.
