B22 · Egzamin zawodowy · czerwiec 2019

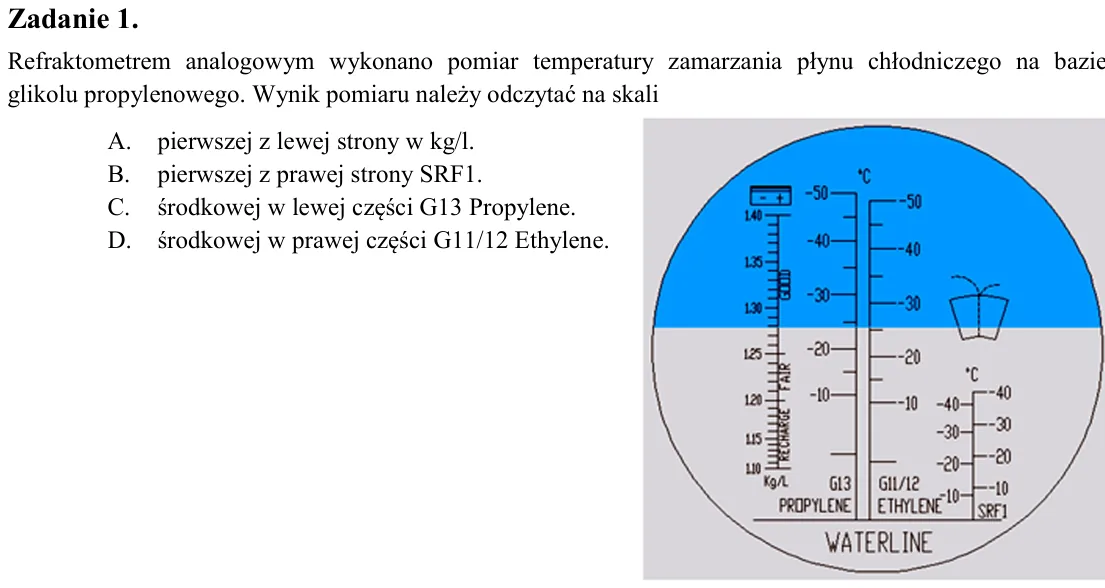

Zadanie 1. Refraktometrem analogowym wykonano pomiar temperatury zamarzania płynu chłodniczego na bazie glikolu propylenowego. Wynik pomiaru należy odczytać na skali A. pierwszej z lewej strony w kg/l. B. pierwszej z pra

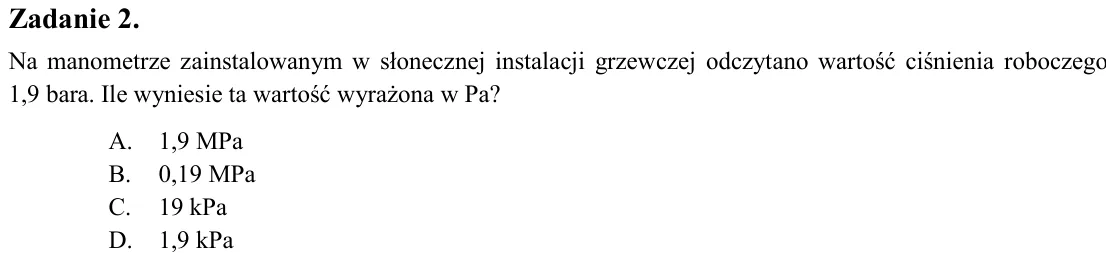

Zadanie 2. Na manometrze zainstalowanym w słonecznej instalacji grzewczej odczytano wartość ciśnienia roboczego 1,9 bara. Ile wyniesie ta wartość wyrażona w Pa? A. 1,9 MPa B. 0,19 MPa C. 19 kPa D. 1,9 kPa

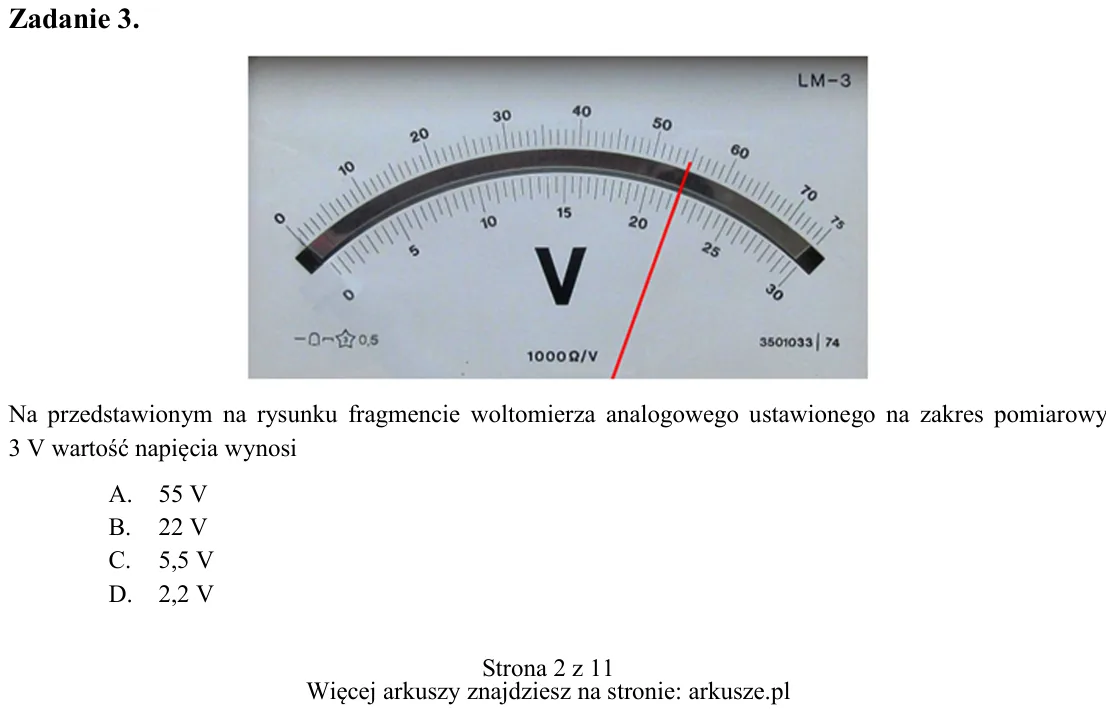

Zadanie 3. Na przedstawionym na rysunku fragmencie woltomierza analogowego ustawionego na zakres pomiarowy 3 V wartość napięcia wynosi A. 55 V B. 22 V C. 5,5 V D. 2,2 V

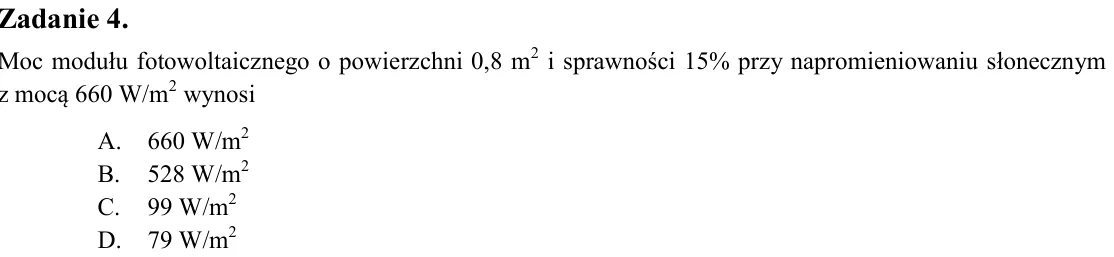

Zadanie 4. Moc modułu fotowoltaicznego o powierzchni 0,8 m2 i sprawności 15% przy napromieniowaniu słonecznym z mocą 660 W/m2 wynosi A. 660 W/m2 B. 528 W/m2 C. 99 W/m2 D. 79 W/m2

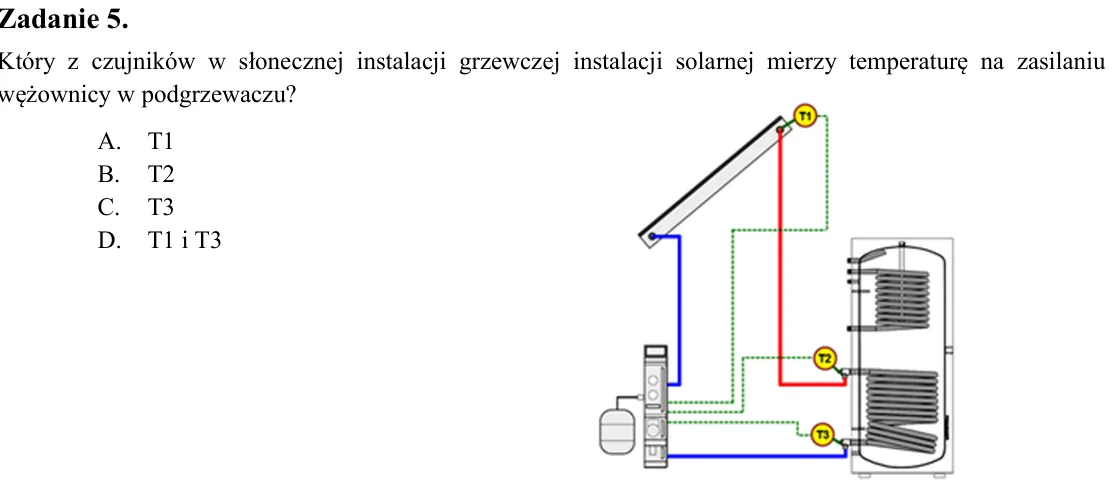

Zadanie 5. Który z czujników w słonecznej instalacji grzewczej instalacji solarnej mierzy temperaturę na zasilaniu wężownicy w podgrzewaczu? A. T1 B. T2 C. T3 D. T1 i T3

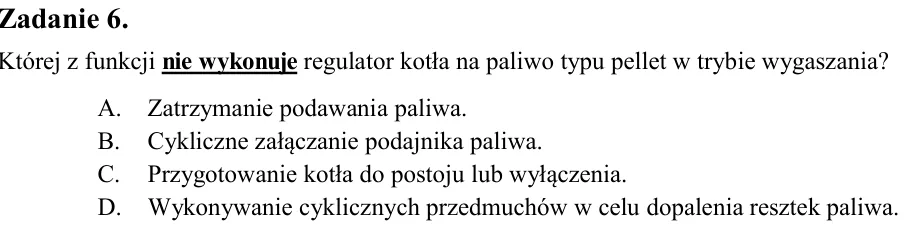

Zadanie 6. Której z funkcji nie wykonuje regulator kotła na paliwo typu pellet w trybie wygaszania? A. Zatrzymanie podawania paliwa. B. Cykliczne załączanie podajnika paliwa. C. Przygotowanie kotła do postoju lub wyłącze

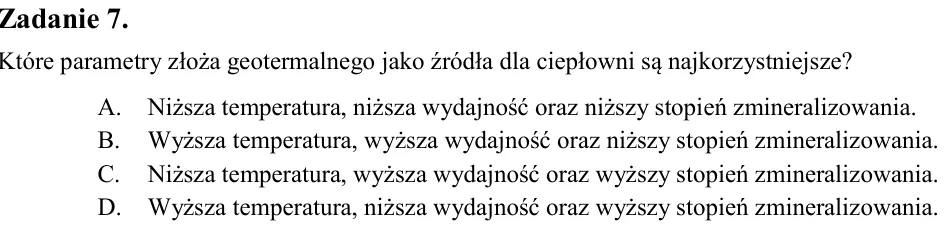

Zadanie 7. Które parametry złoża geotermalnego jako źródła dla ciepłowni są najkorzystniejsze? A. Niższa temperatura, niższa wydajność oraz niższy stopień zmineralizowania. B. Wyższa temperatura, wyższa wydajność oraz ni

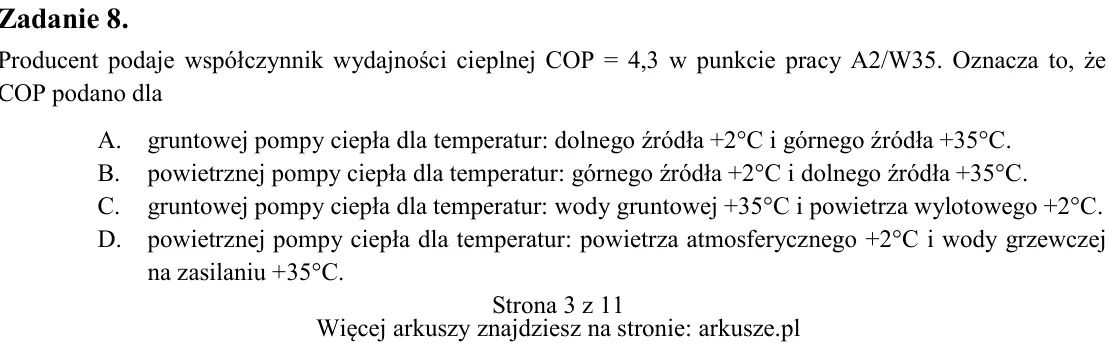

Zadanie 8. Producent podaje współczynnik wydajności cieplnej COP = 4,3 w punkcie pracy A2/W35. Oznacza to, że COP podano dla A. gruntowej pompy ciepła dla temperatur: dolnego źródła +2°C i górnego źródła +35°C. B. powiet

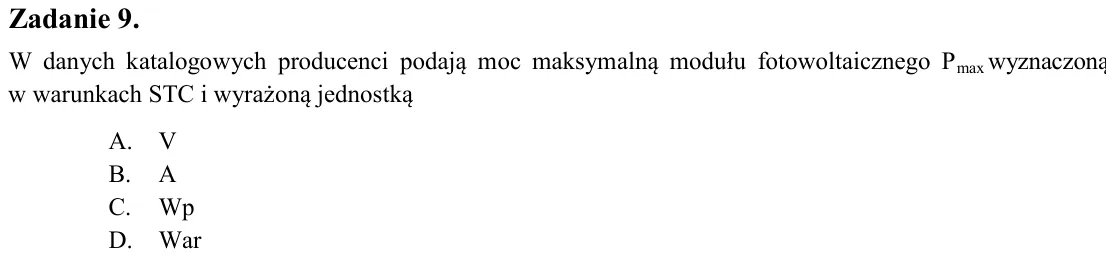

Zadanie 9. W danych katalogowych producenci podają moc maksymalną modułu fotowoltaicznego Pmax wyznaczoną w warunkach STC i wyrażoną jednostką A. V B. A C. Wp D. War

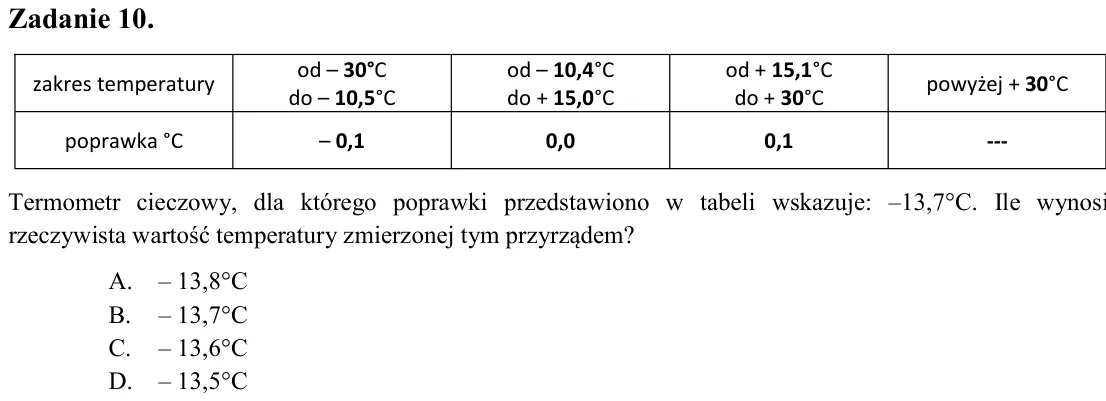

Zadanie 10. Termometr cieczowy, dla którego poprawki przedstawiono w tabeli wskazuje: -13,7°C. Ile wynosi rzeczywista wartość temperatury zmierzonej tym przyrządem? A. - 13,8°C B. - 13,7°C C. - 13,6°C D. - 13,5°C

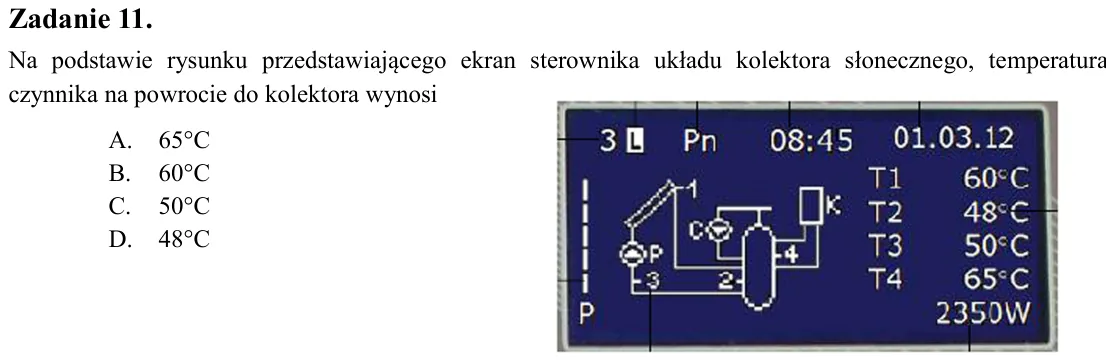

Zadanie 11. Na podstawie rysunku przedstawiającego ekran sterownika układu kolektora słonecznego, temperatura czynnika na powrocie do kolektora wynosi A. 65°C B. 60°C C. 50°C D. 48°C

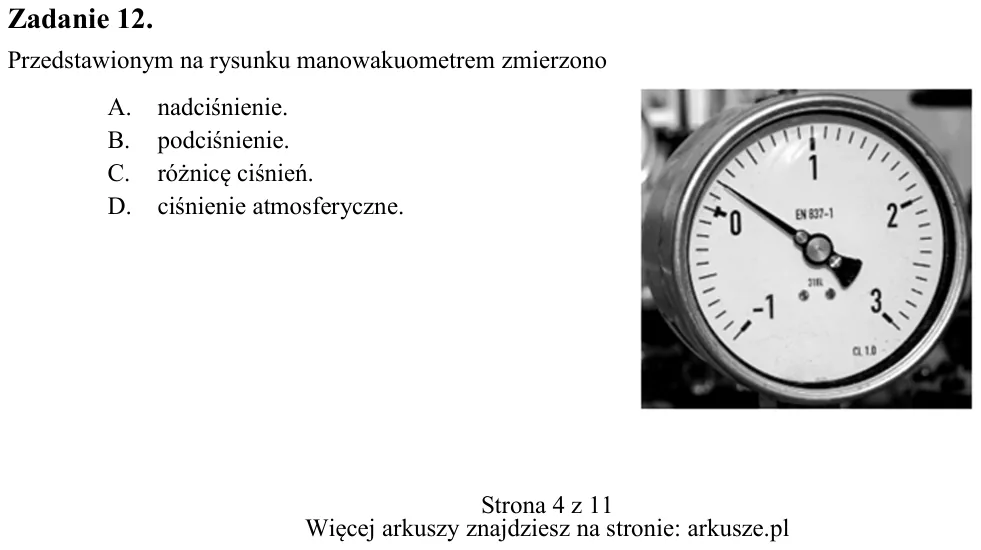

Zadanie 12. Przedstawionym na rysunku manowakuometrem zmierzono A. nadciśnienie. B. podciśnienie. C. różnicę ciśnień. D. ciśnienie atmosferyczne. zakres temperatury od - 30°C do - 10,5°C od - 10,4°C do + 15,0°C od + 15,1

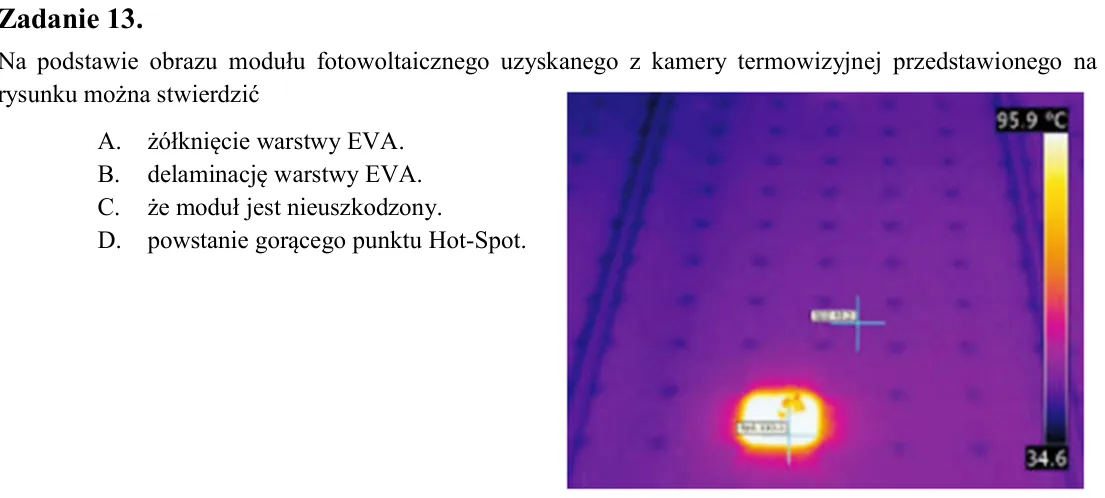

Zadanie 13. Na podstawie obrazu modułu fotowoltaicznego uzyskanego z kamery termowizyjnej przedstawionego na rysunku można stwierdzić A. żółknięcie warstwy EVA. B. delaminację warstwy EVA. C. że moduł jest nieuszkodzony.

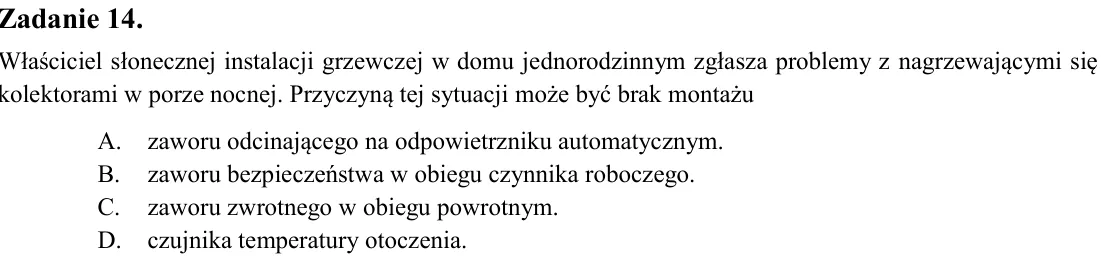

Zadanie 14. Właściciel słonecznej instalacji grzewczej w domu jednorodzinnym zgłasza problemy z nagrzewającymi się kolektorami w porze nocnej. Przyczyną tej sytuacji może być brak montażu A. zaworu odcinającego na odpowi

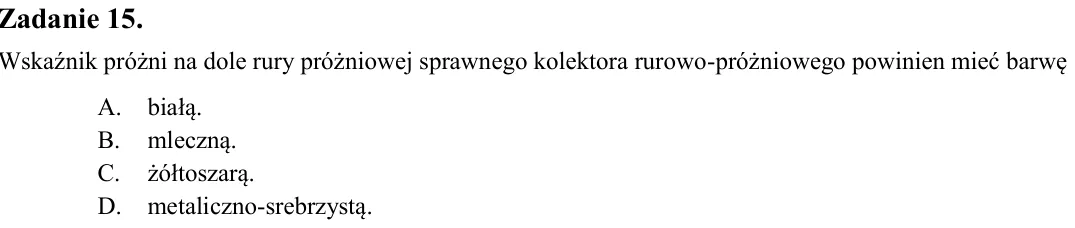

Zadanie 15. Wskaźnik próżni na dole rury próżniowej sprawnego kolektora rurowo-próżniowego powinien mieć barwę A. białą. B. mleczną. C. żółtoszarą. D. metaliczno-srebrzystą.

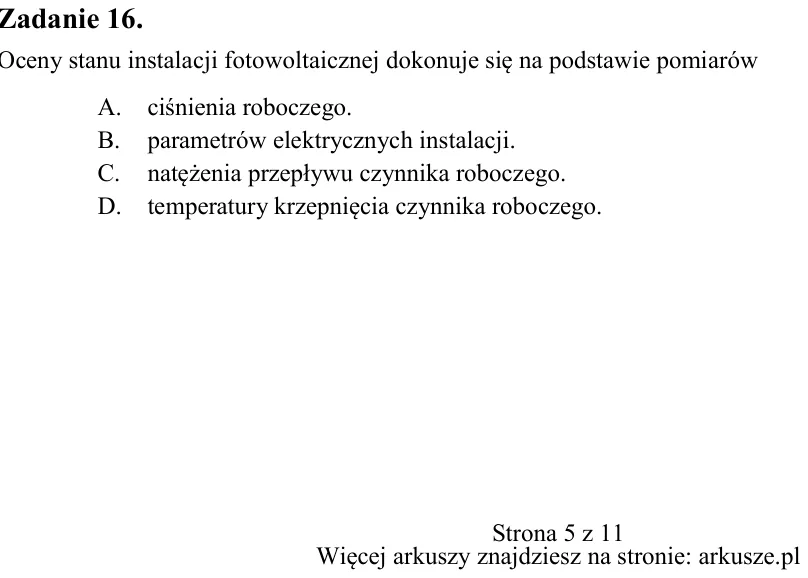

Zadanie 16. Oceny stanu instalacji fotowoltaicznej dokonuje się na podstawie pomiarów A. ciśnienia roboczego. B. parametrów elektrycznych instalacji. C. natężenia przepływu czynnika roboczego. D. temperatury krzepnięcia

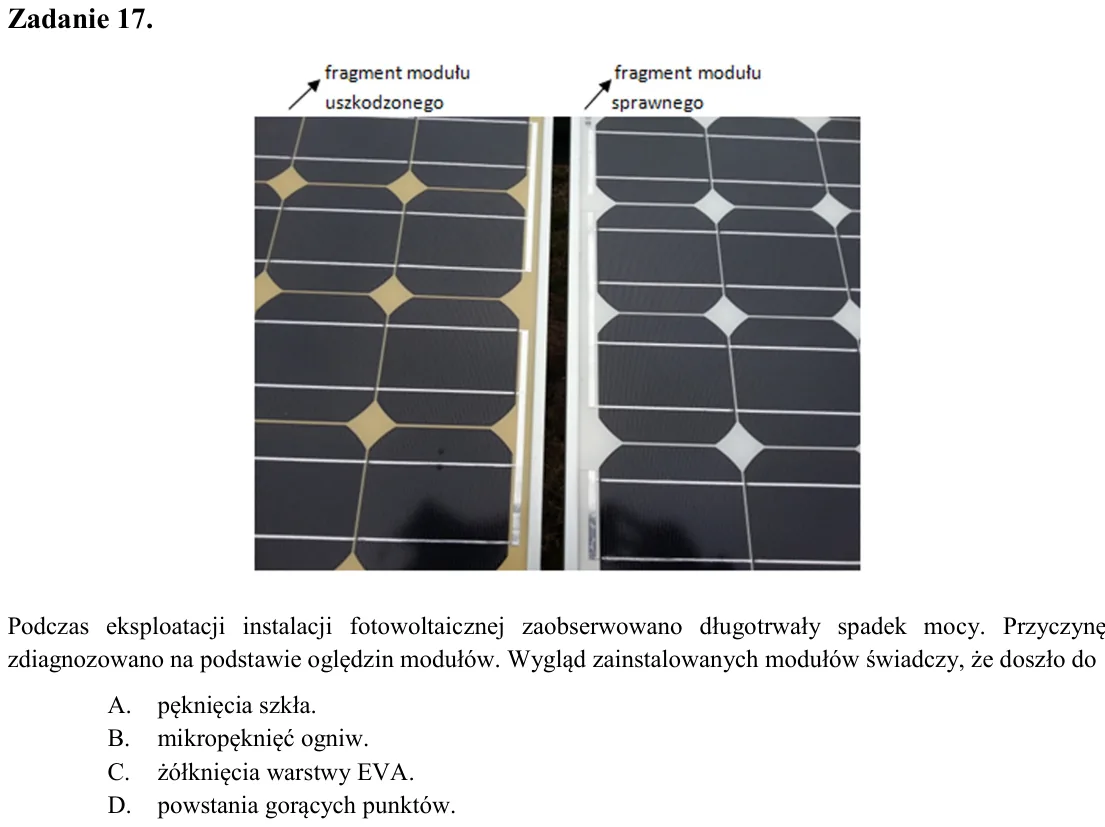

Zadanie 17. Podczas eksploatacji instalacji fotowoltaicznej zaobserwowano długotrwały spadek mocy. Przyczynę zdiagnozowano na podstawie oględzin modułów. Wygląd zainstalowanych modułów świadczy, że doszło do A. pęknięcia

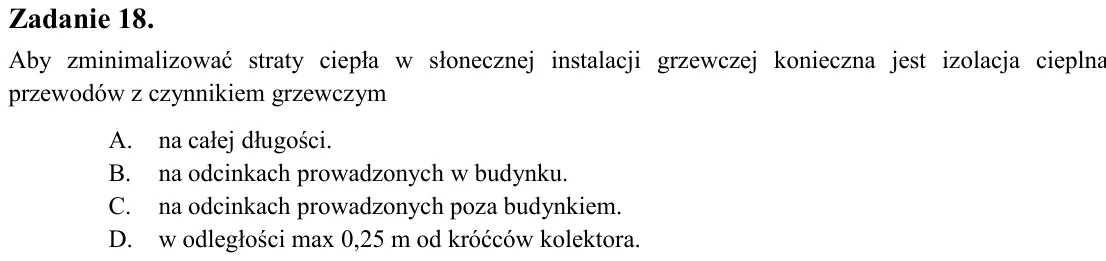

Zadanie 18. Aby zminimalizować straty ciepła w słonecznej instalacji grzewczej konieczna jest izolacja cieplna przewodów z czynnikiem grzewczym A. na całej długości. B. na odcinkach prowadzonych w budynku. C. na odcinkac

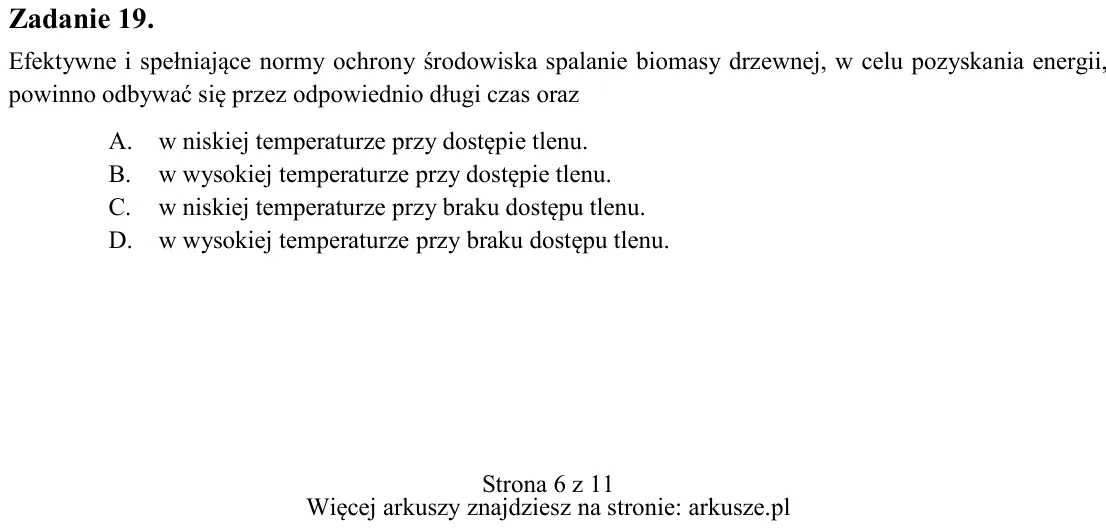

Zadanie 19. Efektywne i spełniające normy ochrony środowiska spalanie biomasy drzewnej, w celu pozyskania energii, powinno odbywać się przez odpowiednio długi czas oraz A. w niskiej temperaturze przy dostępie tlenu. B. w

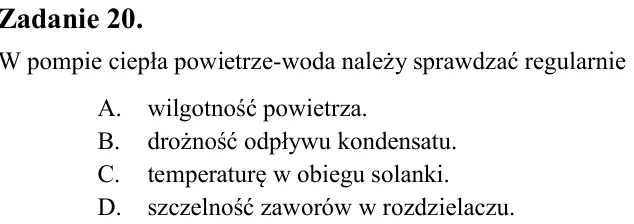

Zadanie 20. W pompie ciepła powietrze-woda należy sprawdzać regularnie A. wilgotność powietrza. B. drożność odpływu kondensatu. C. temperaturę w obiegu solanki. D. szczelność zaworów w rozdzielaczu.

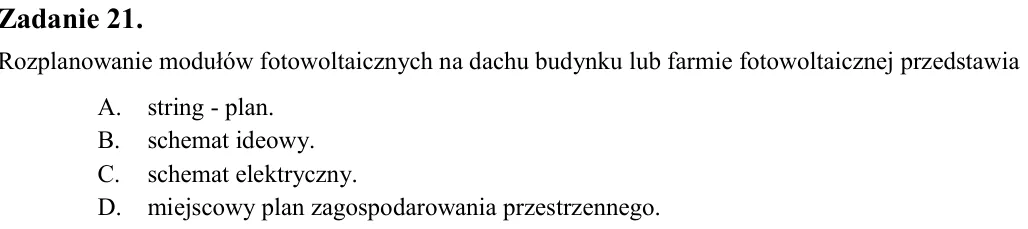

Zadanie 21. Rozplanowanie modułów fotowoltaicznych na dachu budynku lub farmie fotowoltaicznej przedstawia A. string - plan. B. schemat ideowy. C. schemat elektryczny. D. miejscowy plan zagospodarowania przestrzennego.

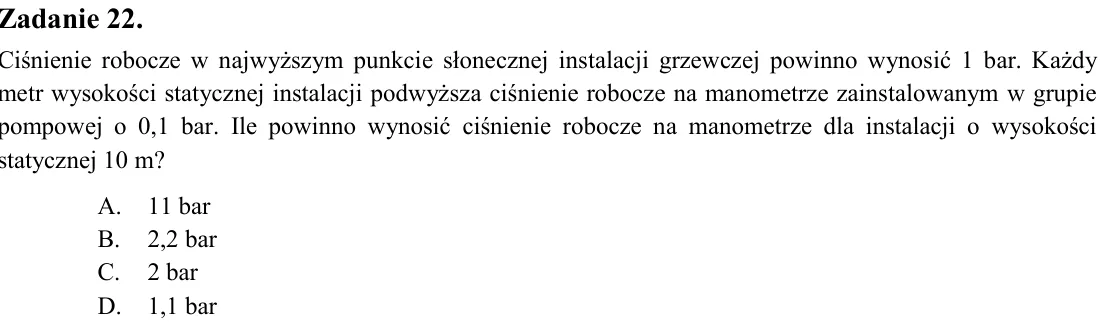

Zadanie 22. Ciśnienie robocze w najwyższym punkcie słonecznej instalacji grzewczej powinno wynosić 1 bar. Każdy metr wysokości statycznej instalacji podwyższa ciśnienie robocze na manometrze zainstalowanym w grupie pompo

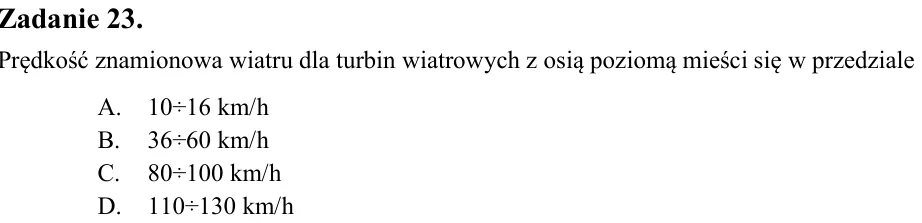

Zadanie 23. Prędkość znamionowa wiatru dla turbin wiatrowych z osią poziomą mieści się w przedziale A. 10÷16 km/h B. 36÷60 km/h C. 80÷100 km/h D. 110÷130 km/h

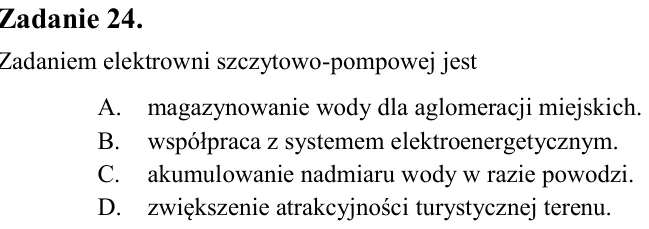

Zadanie 24. Zadaniem elektrowni szczytowo-pompowej jest A. magazynowanie wody dla aglomeracji miejskich. B. współpraca z systemem elektroenergetycznym. C. akumulowanie nadmiaru wody w razie powodzi. D. zwiększenie atrakc

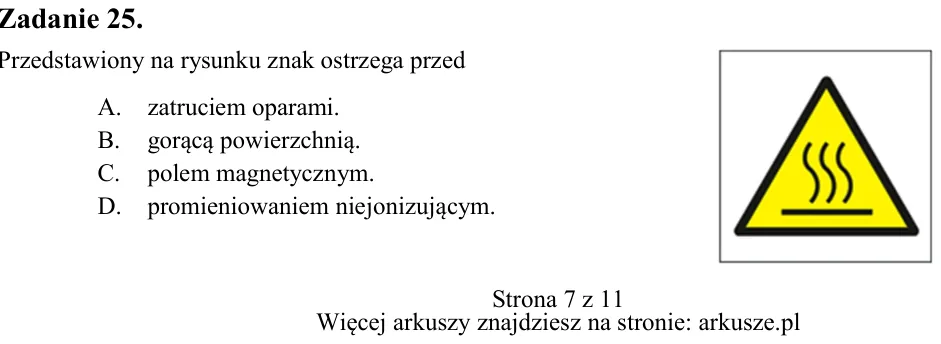

Zadanie 25. Przedstawiony na rysunku znak ostrzega przed A. zatruciem oparami. B. gorącą powierzchnią. C. polem magnetycznym. D. promieniowaniem niejonizującym.

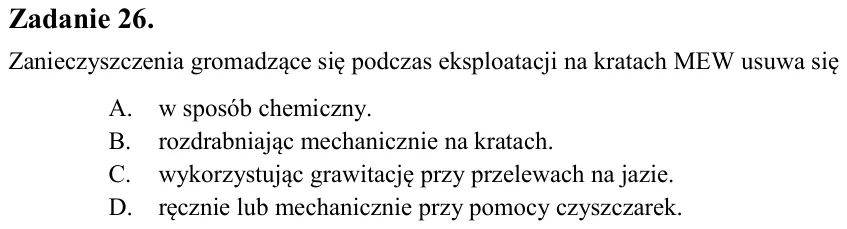

Zadanie 26. Zanieczyszczenia gromadzące się podczas eksploatacji na kratach MEW usuwa się A. w sposób chemiczny. B. rozdrabniając mechanicznie na kratach. C. wykorzystując grawitację przy przelewach na jazie. D. ręcznie

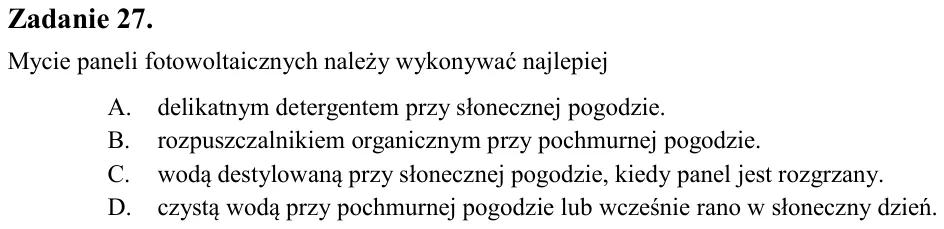

Zadanie 27. Mycie paneli fotowoltaicznych należy wykonywać najlepiej A. delikatnym detergentem przy słonecznej pogodzie. B. rozpuszczalnikiem organicznym przy pochmurnej pogodzie. C. wodą destylowaną przy słonecznej pogo

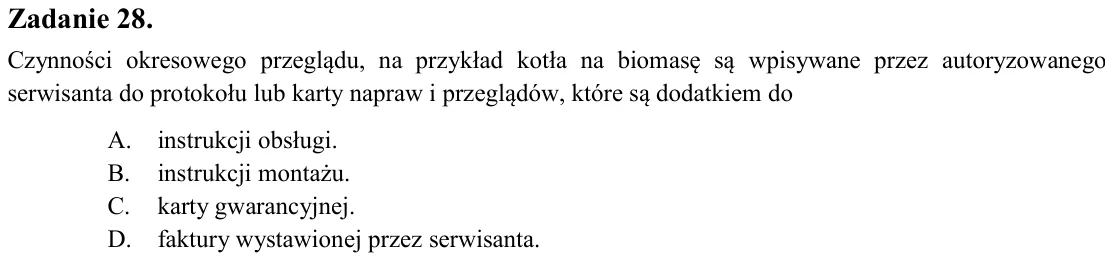

Zadanie 28. Czynności okresowego przeglądu, na przykład kotła na biomasę są wpisywane przez autoryzowanego serwisanta do protokołu lub karty napraw i przeglądów, które są dodatkiem do A. instrukcji obsługi. B. instrukcji

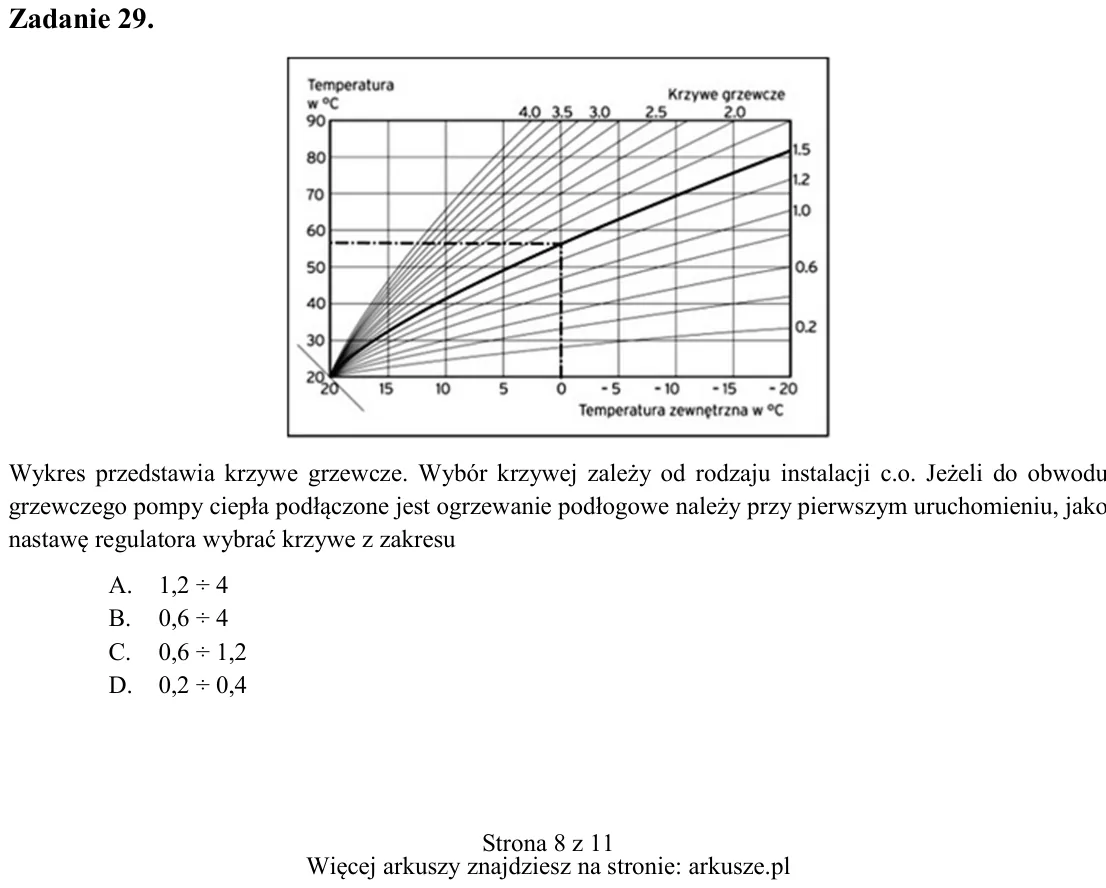

Zadanie 29. Wykres przedstawia krzywe grzewcze. Wybór krzywej zależy od rodzaju instalacji c.o. Jeżeli do obwodu grzewczego pompy ciepła podłączone jest ogrzewanie podłogowe należy przy pierwszym uruchomieniu, jako nasta

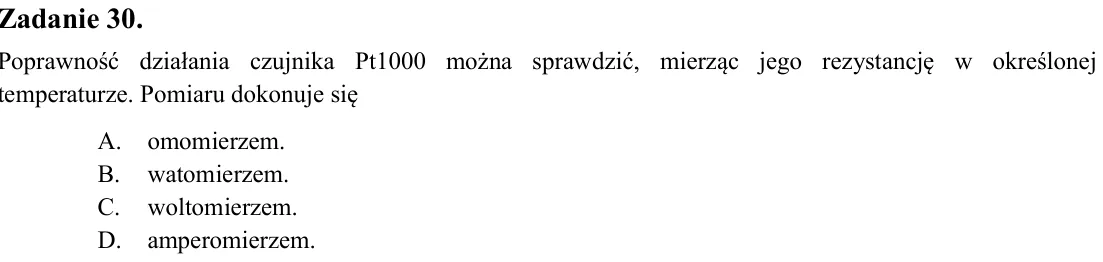

Zadanie 30. Poprawność działania czujnika Pt1000 można sprawdzić, mierząc jego rezystancję w określonej temperaturze. Pomiaru dokonuje się A. omomierzem. B. watomierzem. C. woltomierzem. D. amperomierzem.

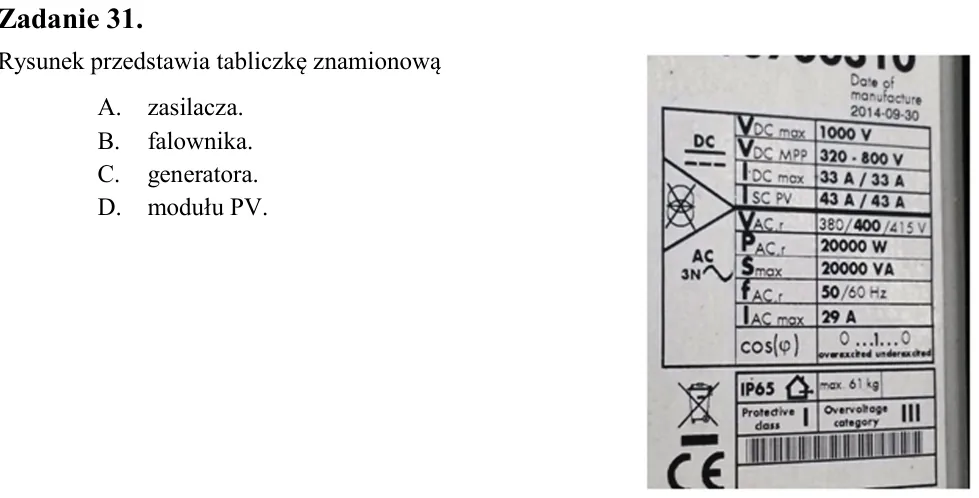

Zadanie 31. Rysunek przedstawia tabliczkę znamionową A. zasilacza. B. falownika. C. generatora. D. modułu PV.

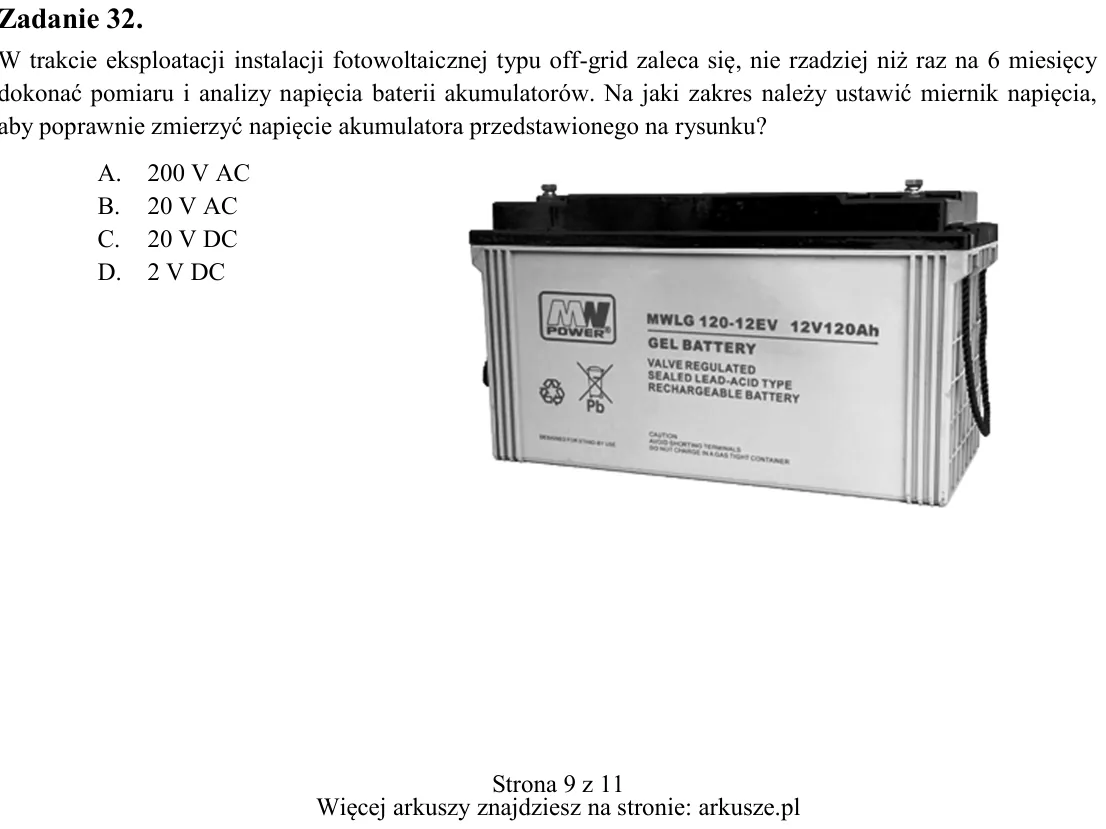

Zadanie 32. W trakcie eksploatacji instalacji fotowoltaicznej typu off-grid zaleca się, nie rzadziej niż raz na 6 miesięcy dokonać pomiaru i analizy napięcia baterii akumulatorów. Na jaki zakres należy ustawić miernik na

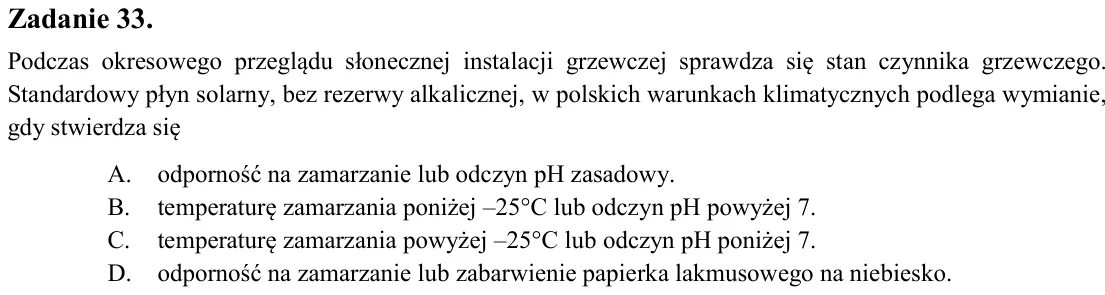

Zadanie 33. Podczas okresowego przeglądu słonecznej instalacji grzewczej sprawdza się stan czynnika grzewczego. Standardowy płyn solarny, bez rezerwy alkalicznej, w polskich warunkach klimatycznych podlega wymianie, gdy

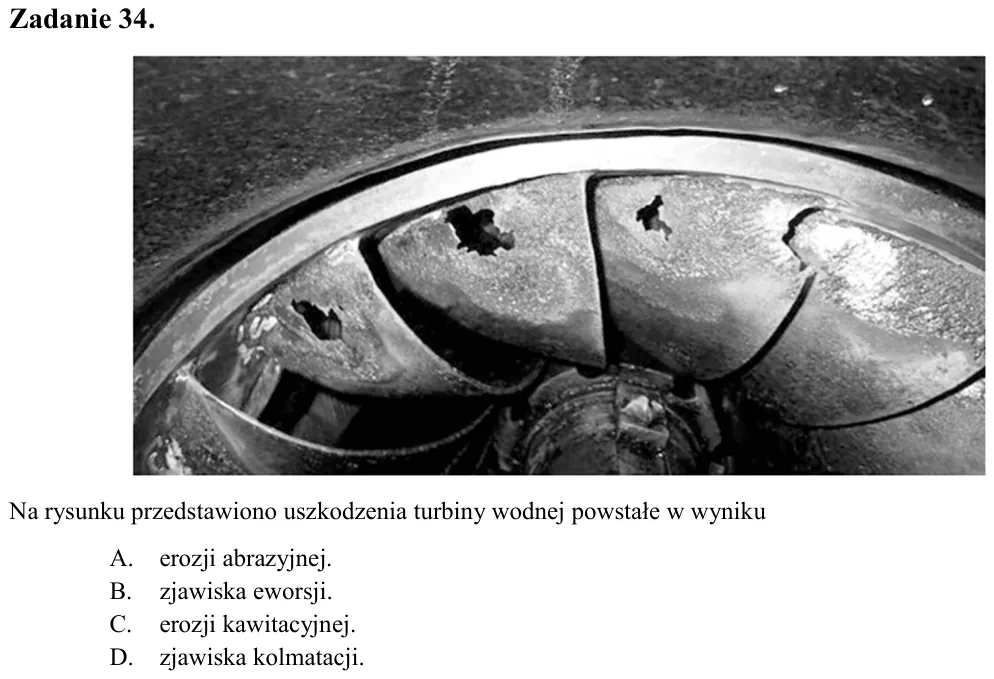

Zadanie 34. Na rysunku przedstawiono uszkodzenia turbiny wodnej powstałe w wyniku A. erozji abrazyjnej. B. zjawiska eworsji. C. erozji kawitacyjnej. D. zjawiska kolmatacji.

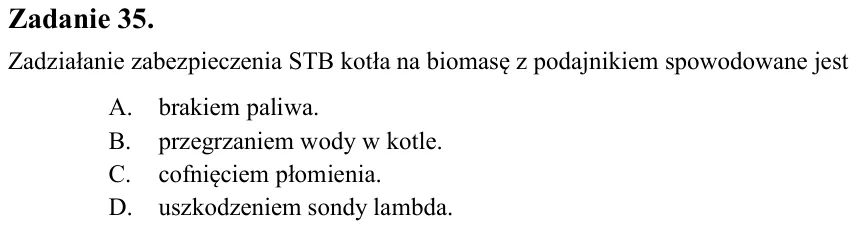

Zadanie 35. Zadziałanie zabezpieczenia STB kotła na biomasę z podajnikiem spowodowane jest A. brakiem paliwa. B. przegrzaniem wody w kotle. C. cofnięciem płomienia. D. uszkodzeniem sondy lambda.

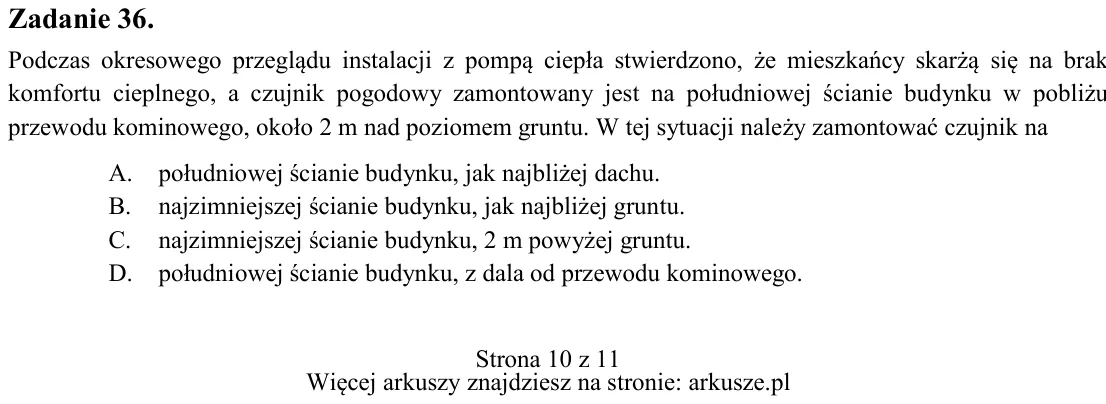

Zadanie 36. Podczas okresowego przeglądu instalacji z pompą ciepła stwierdzono, że mieszkańcy skarżą się na brak komfortu cieplnego, a czujnik pogodowy zamontowany jest na południowej ścianie budynku w pobliżu przewodu k

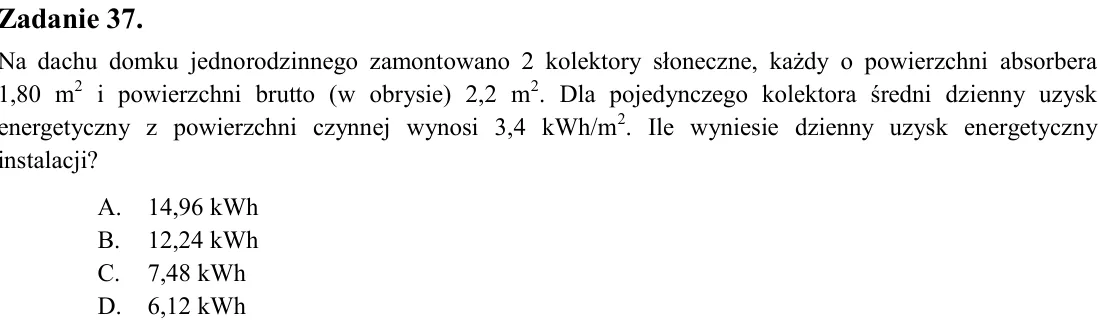

Zadanie 37. Na dachu domku jednorodzinnego zamontowano 2 kolektory słoneczne, każdy o powierzchni absorbera 1,80 m2 i powierzchni brutto (w obrysie) 2,2 m2. Dla pojedynczego kolektora średni dzienny uzysk energetyczny z

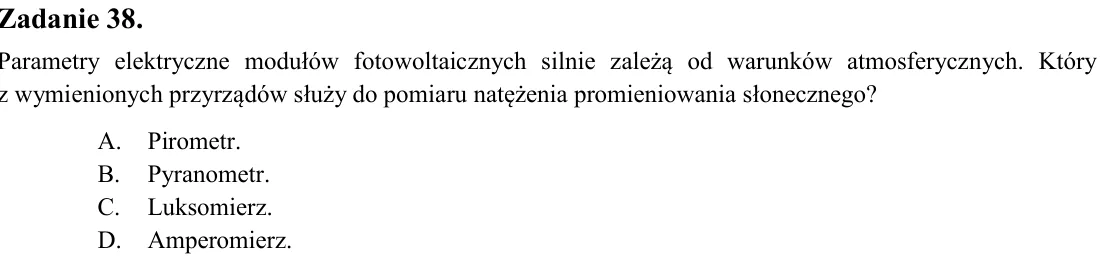

Zadanie 38. Parametry elektryczne modułów fotowoltaicznych silnie zależą od warunków atmosferycznych. Który z wymienionych przyrządów służy do pomiaru natężenia promieniowania słonecznego? A. Pirometr. B. Pyranometr. C.

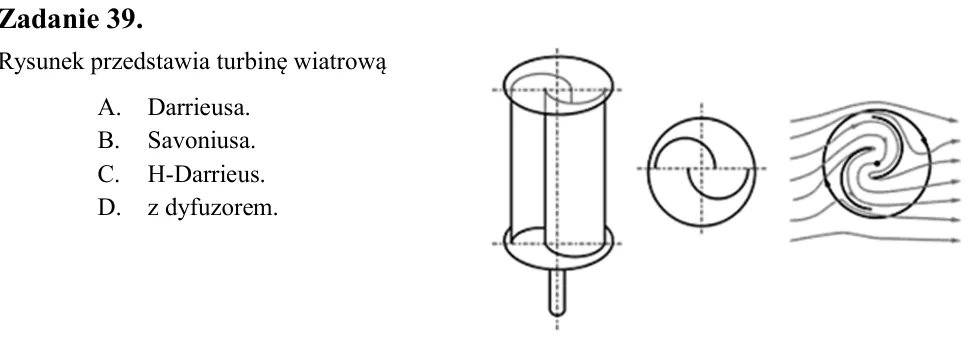

Zadanie 39. Rysunek przedstawia turbinę wiatrową A. Darrieusa. B. Savoniusa. C. H-Darrieus. D. z dyfuzorem.

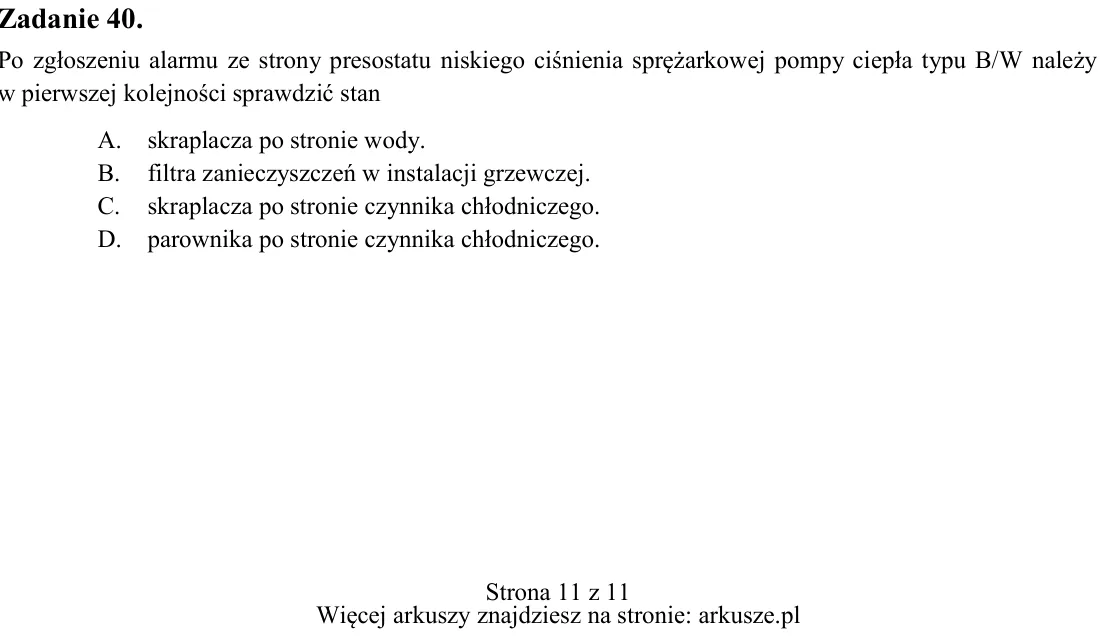

Zadanie 40. Po zgłoszeniu alarmu ze strony presostatu niskiego ciśnienia sprężarkowej pompy ciepła typu B/W należy w pierwszej kolejności sprawdzić stan A. skraplacza po stronie wody. B. filtra zanieczyszczeń w instalacj
