B22 · Egzamin zawodowy · styczeń 2019

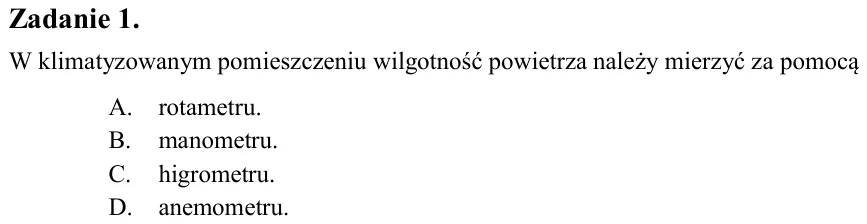

Zadanie 1. W klimatyzowanym pomieszczeniu wilgotność powietrza należy mierzyć za pomocą A. rotametru. B. manometru. C. higrometru. D. anemometru.

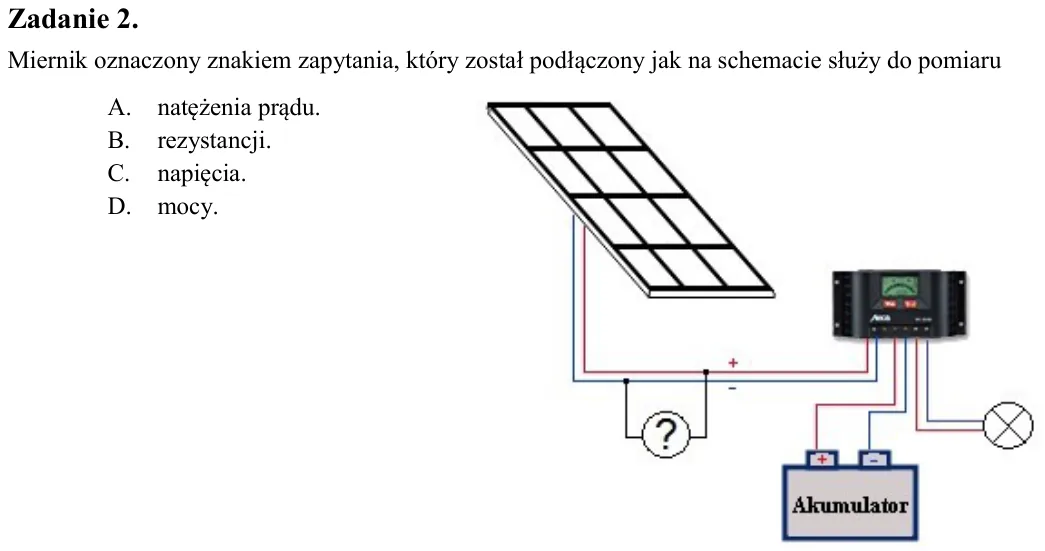

Zadanie 2. Miernik oznaczony znakiem zapytania, który został podłączony jak na schemacie służy do pomiaru A. natężenia prądu. B. rezystancji. C. napięcia. D. mocy.

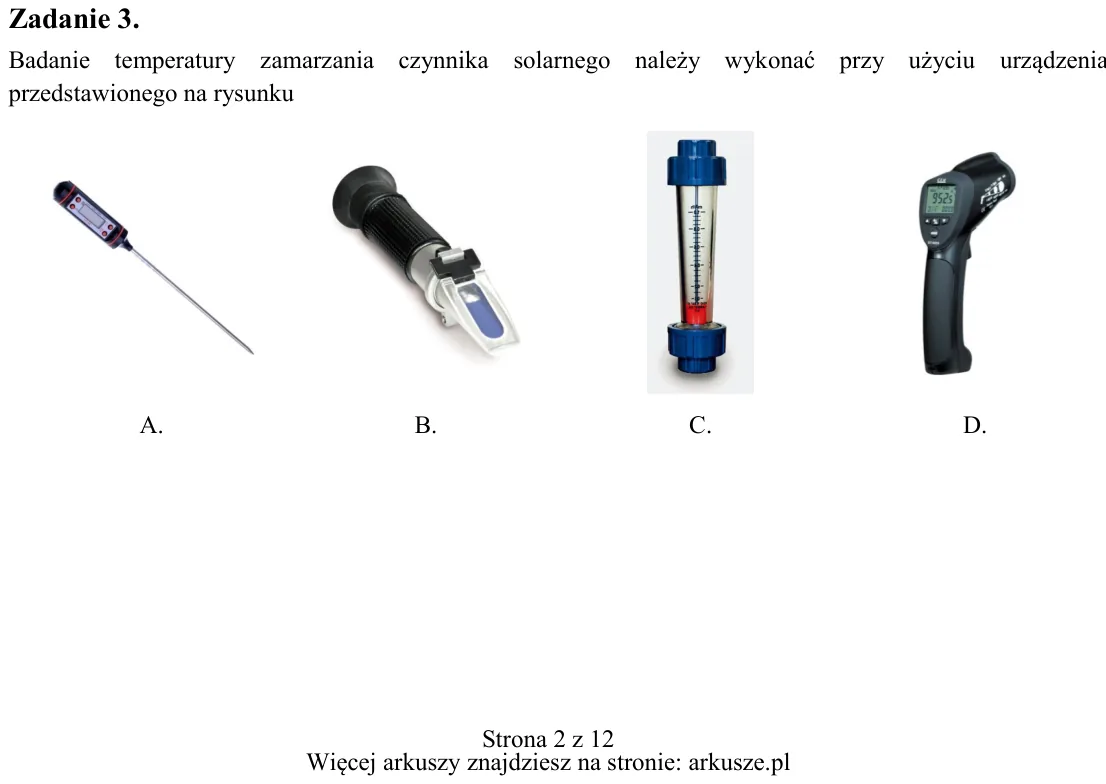

Zadanie 3. Badanie temperatury zamarzania czynnika solarnego należy wykonać przy użyciu urządzenia przedstawionego na rysunku A. B. C. D.

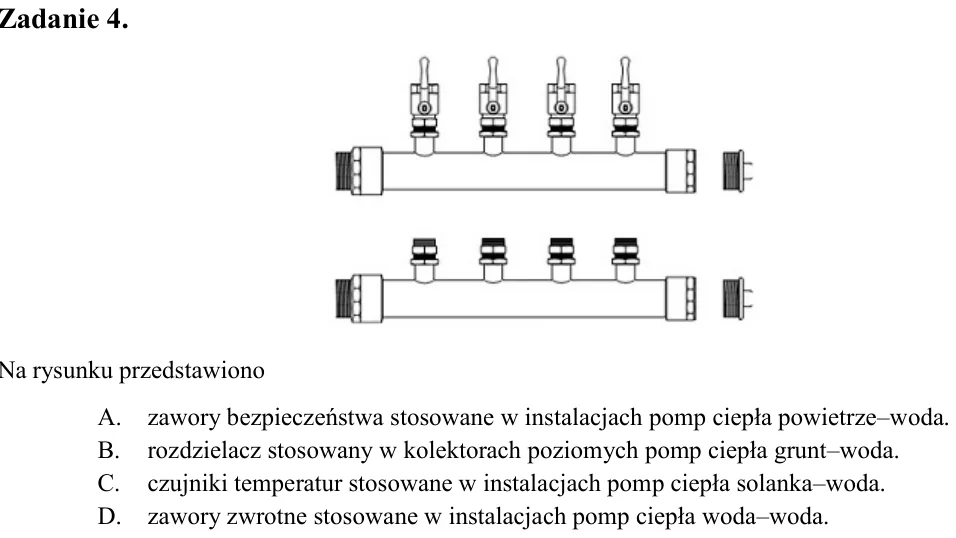

Zadanie 4. Na rysunku przedstawiono A. zawory bezpieczeństwa stosowane w instalacjach pomp ciepła powietrze-woda. B. rozdzielacz stosowany w kolektorach poziomych pomp ciepła grunt-woda. C. czujniki temperatur stosowane

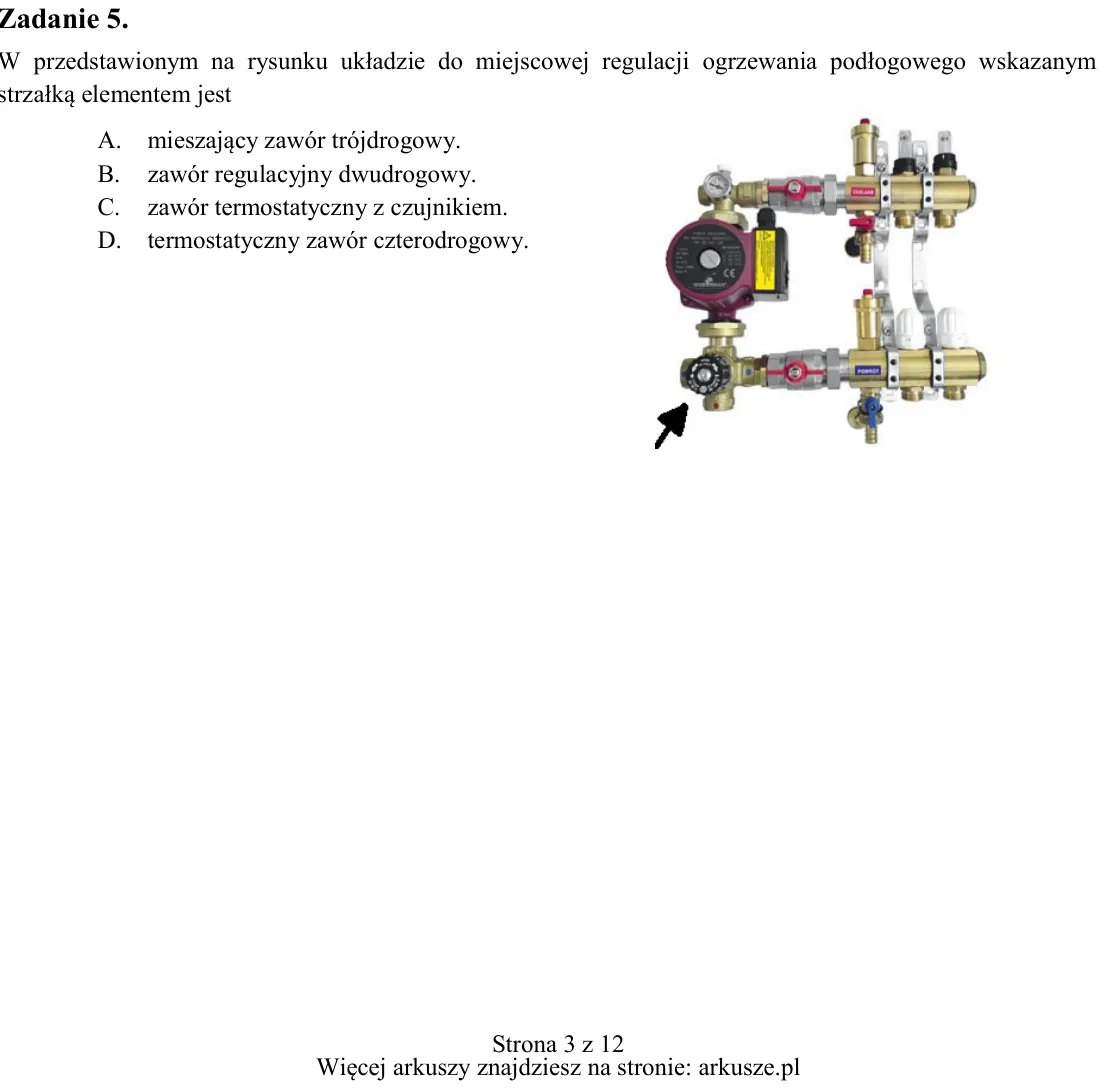

Zadanie 5. W przedstawionym na rysunku układzie do miejscowej regulacji ogrzewania podłogowego wskazanym strzałką elementem jest A. mieszający zawór trójdrogowy. B. zawór regulacyjny dwudrogowy. C. zawór termostatyczny z

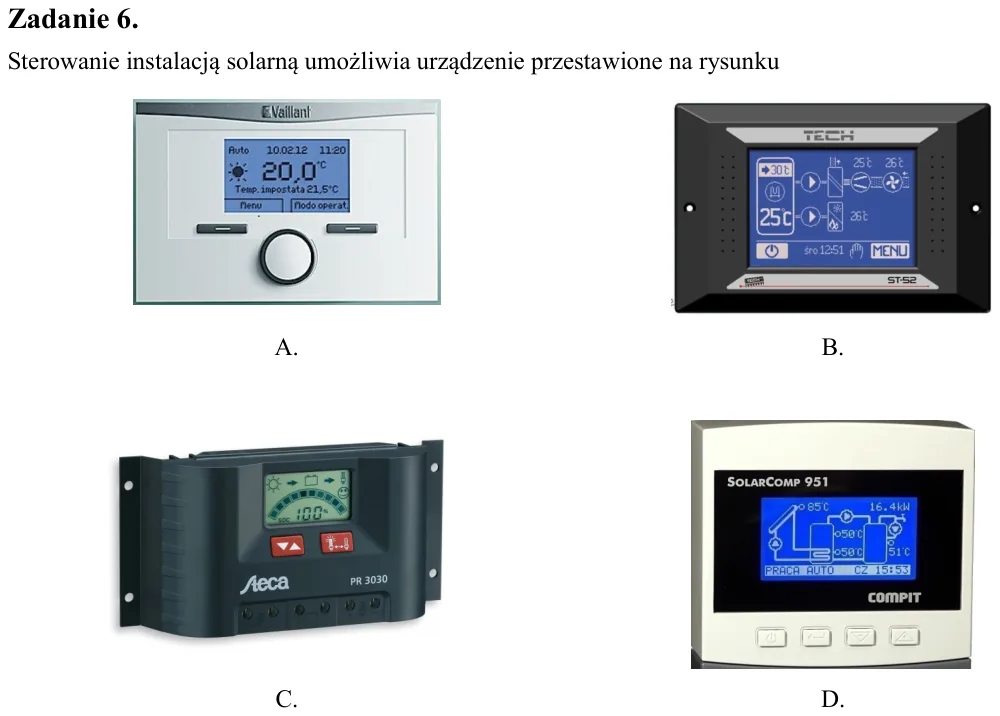

Zadanie 6. Sterowanie instalacją solarną umożliwia urządzenie przestawione na rysunku

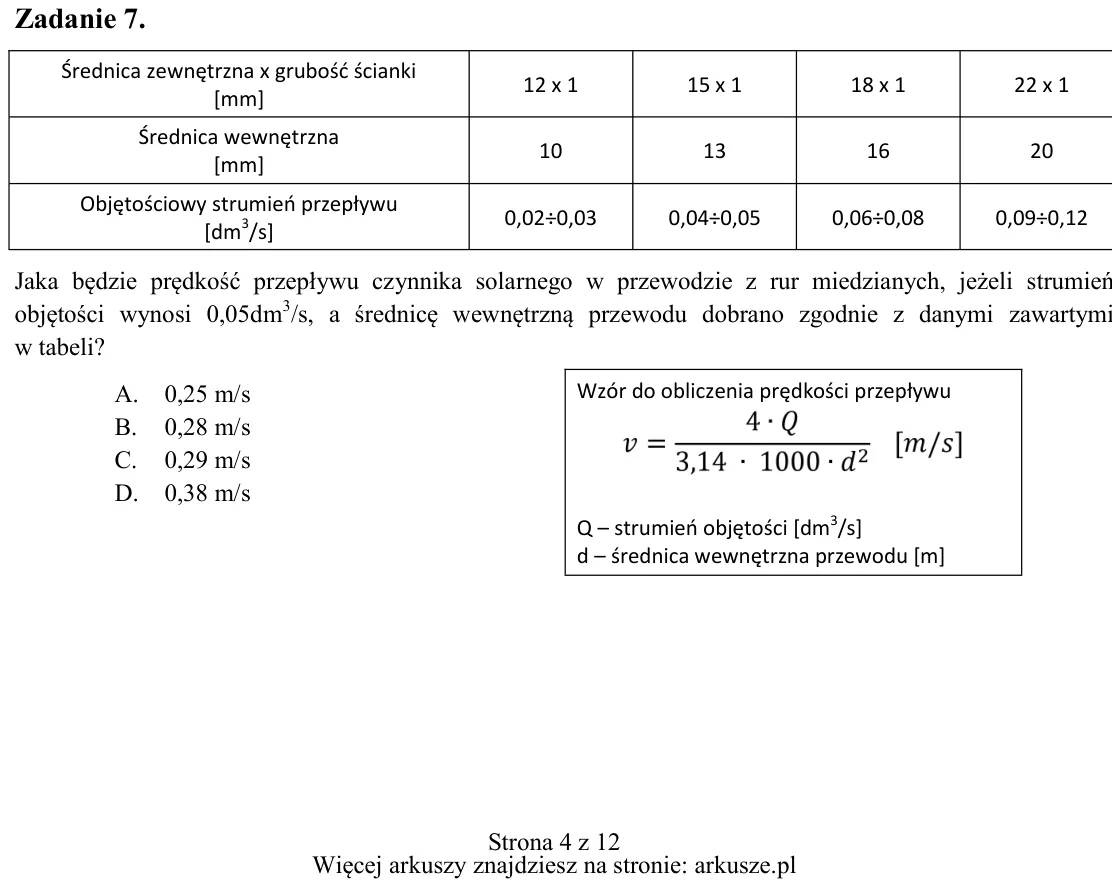

Zadanie 7. Jaka będzie prędkość przepływu czynnika solarnego w przewodzie z rur miedzianych, jeżeli strumień objętości wynosi 0,05dm3/s, a średnicę wewnętrzną przewodu dobrano zgodnie z danymi zawartymi w tabeli? A. 0,25

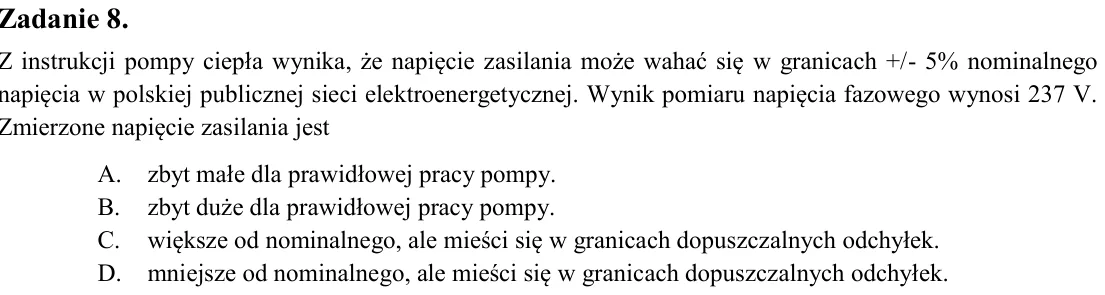

Zadanie 8. Z instrukcji pompy ciepła wynika, że napięcie zasilania może wahać się w granicach +/- 5% nominalnego napięcia w polskiej publicznej sieci elektroenergetycznej. Wynik pomiaru napięcia fazowego wynosi 237 V. Zm

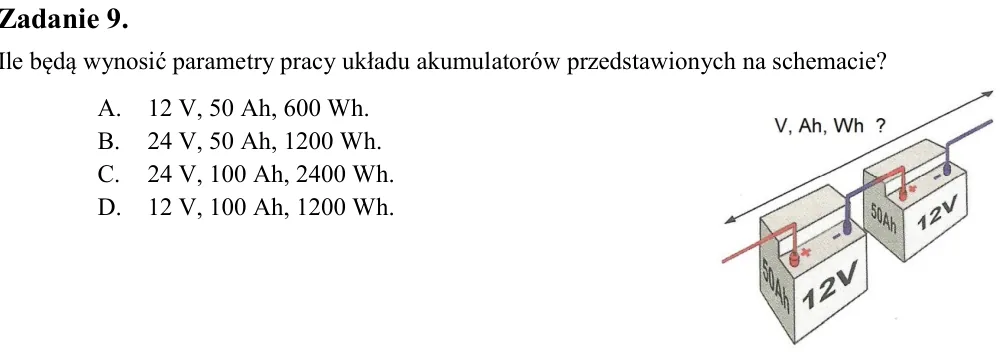

Zadanie 9. Ile będą wynosić parametry pracy układu akumulatorów przedstawionych na schemacie? A. 12 V, 50 Ah, 600 Wh. B. 24 V, 50 Ah, 1200 Wh. C. 24 V, 100 Ah, 2400 Wh. D. 12 V, 100 Ah, 1200 Wh.

Zadanie 10. Jakie będzie wskazanie manometru, jeśli wartość ciśnienia wynosi 0,35 m słupa wody? A. 3,5 kPa B. 0,35 atm C. 350 mbar D. 0,035 MPa

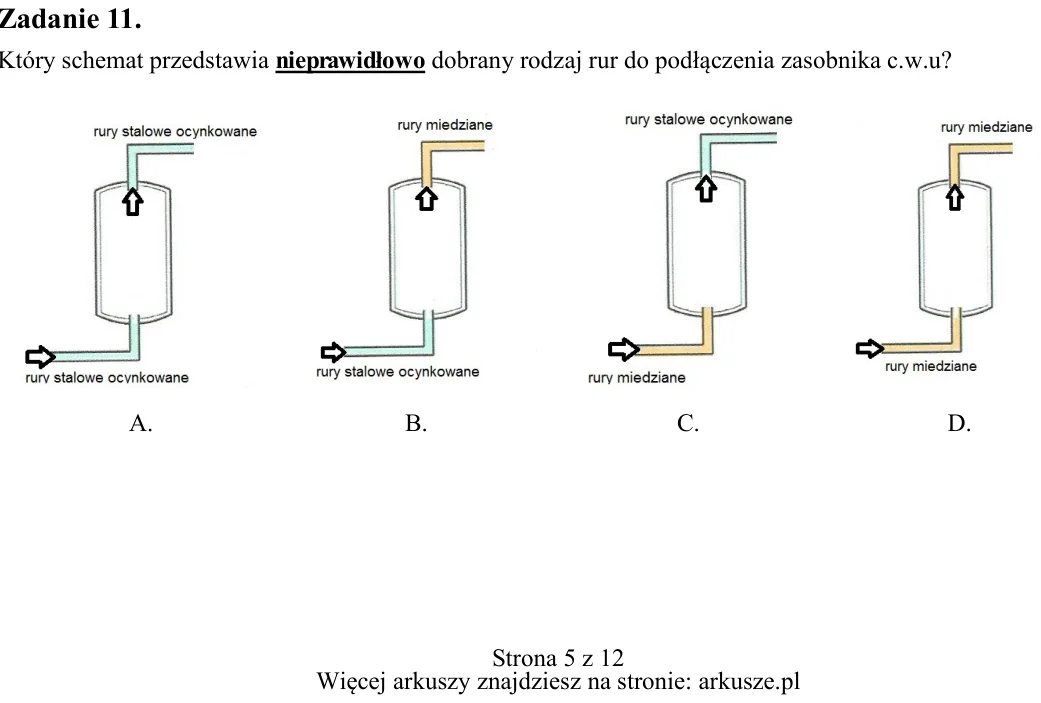

Zadanie 11. Który schemat przedstawia nieprawidłowo dobrany rodzaj rur do podłączenia zasobnika c.w.u? A. B. C. D.

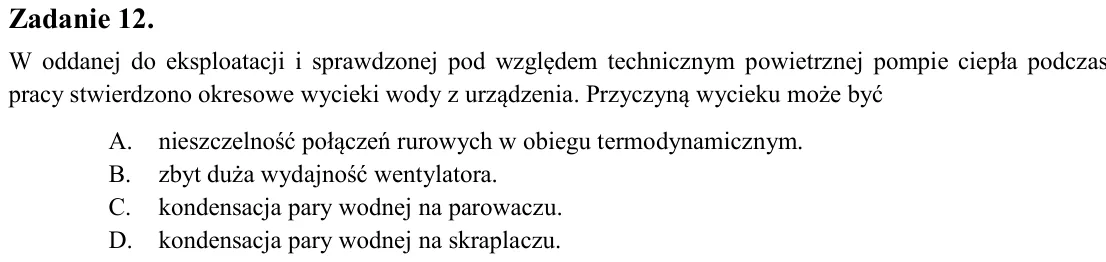

Zadanie 12. W oddanej do eksploatacji i sprawdzonej pod względem technicznym powietrznej pompie ciepła podczas pracy stwierdzono okresowe wycieki wody z urządzenia. Przyczyną wycieku może być A. nieszczelność połączeń ru

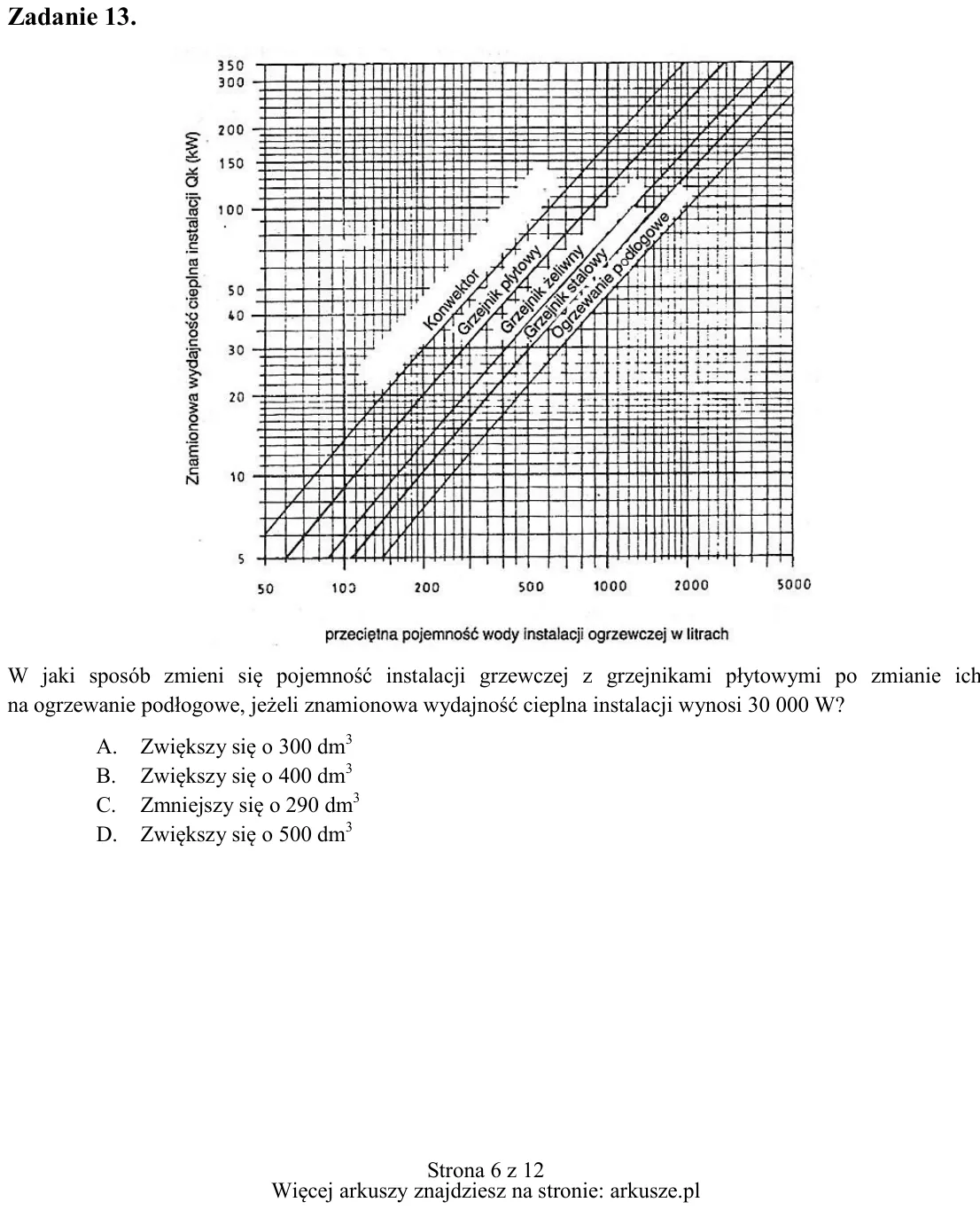

Zadanie 13. W jaki sposób zmieni się pojemność instalacji grzewczej z grzejnikami płytowymi po zmianie ich na ogrzewanie podłogowe, jeżeli znamionowa wydajność cieplna instalacji wynosi 30 000 W? A. Zwiększy się o 300 dm

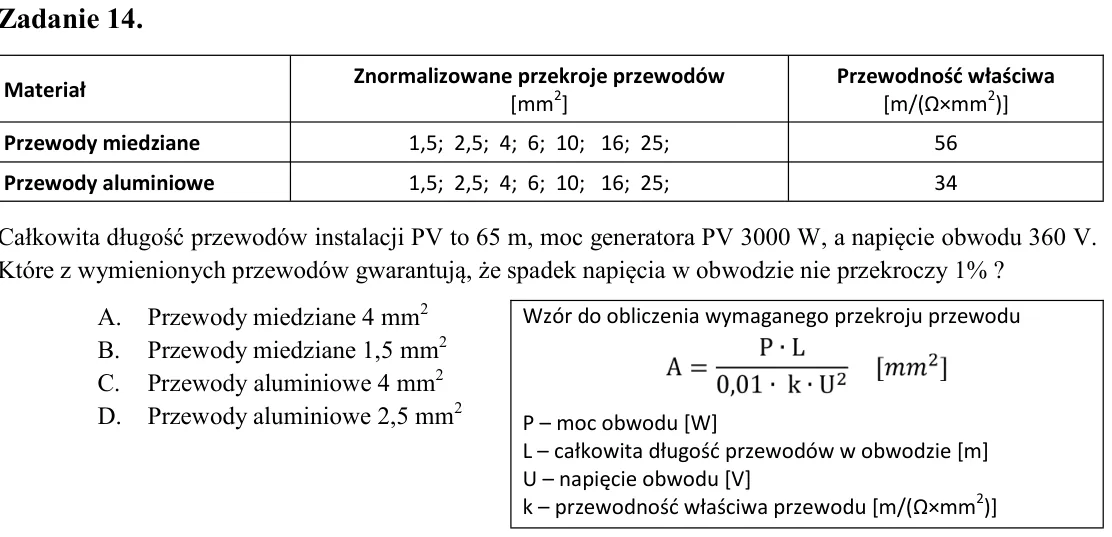

Zadanie 14. Całkowita długość przewodów instalacji PV to 65 m, moc generatora PV 3000 W, a napięcie obwodu 360 V. Które z wymienionych przewodów gwarantują, że spadek napięcia w obwodzie nie przekroczy 1% ? A. Przewody m

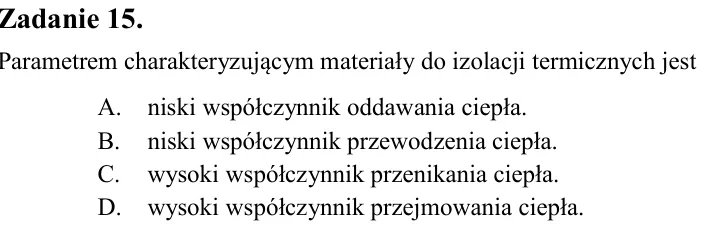

Zadanie 15. Parametrem charakteryzującym materiały do izolacji termicznych jest A. niski współczynnik oddawania ciepła. B. niski współczynnik przewodzenia ciepła. C. wysoki współczynnik przenikania ciepła. D. wysoki wspó

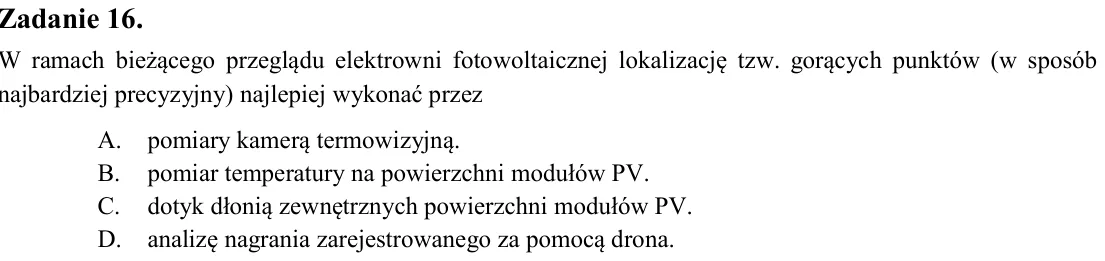

Zadanie 16. W ramach bieżącego przeglądu elektrowni fotowoltaicznej lokalizację tzw. gorących punktów (w sposób najbardziej precyzyjny) najlepiej wykonać przez A. pomiary kamerą termowizyjną. B. pomiar temperatury na pow

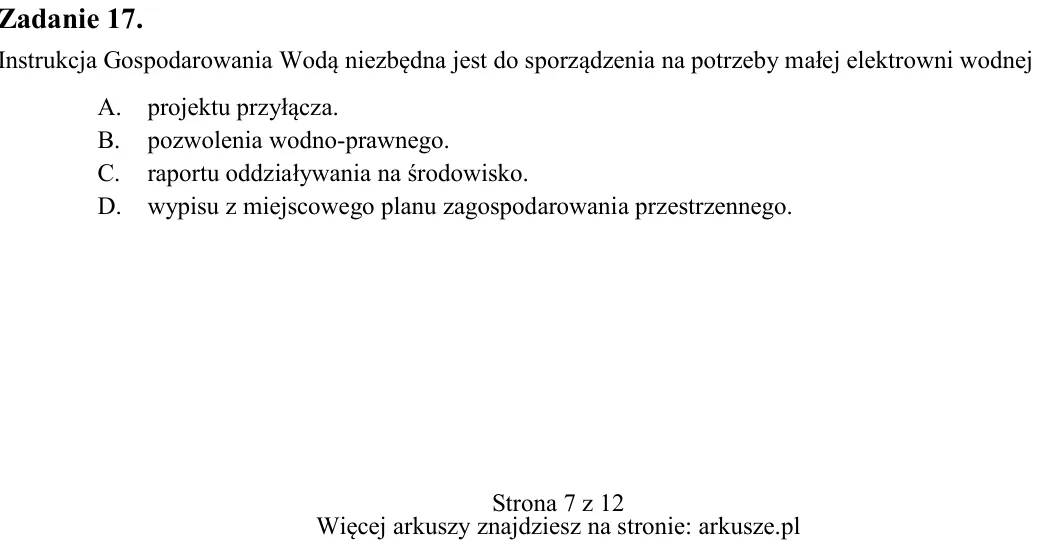

Zadanie 17. Instrukcja Gospodarowania Wodą niezbędna jest do sporządzenia na potrzeby małej elektrowni wodnej A. projektu przyłącza. B. pozwolenia wodno-prawnego. C. raportu oddziaływania na środowisko. D. wypisu z miejs

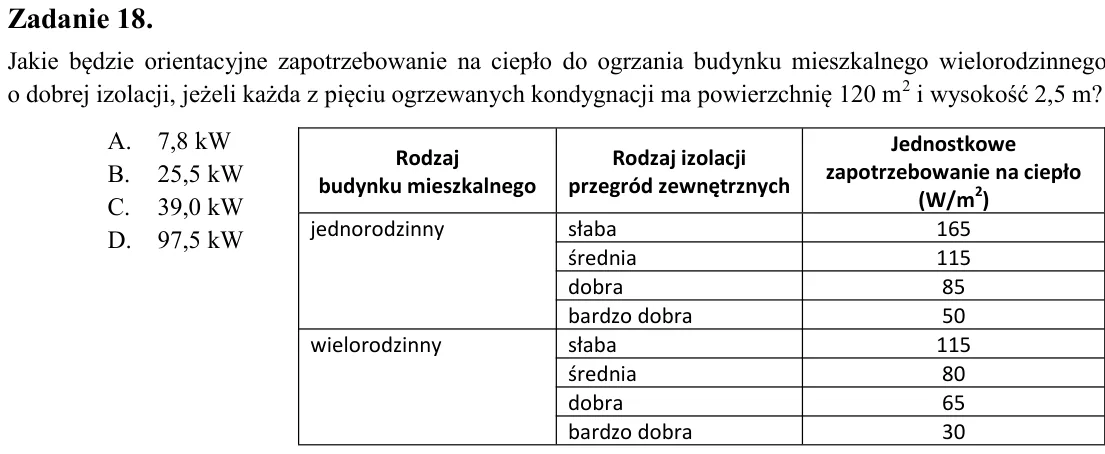

Zadanie 18. Jakie będzie orientacyjne zapotrzebowanie na ciepło do ogrzania budynku mieszkalnego wielorodzinnego o dobrej izolacji, jeżeli każda z pięciu ogrzewanych kondygnacji ma powierzchnię 120 m2 i wysokość 2,5 m? A

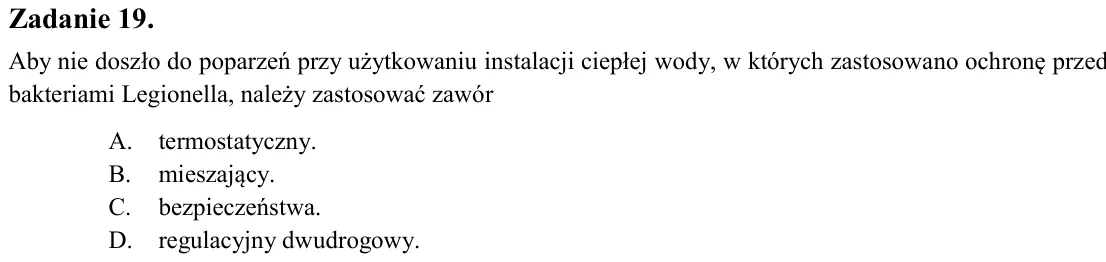

Zadanie 19. Aby nie doszło do poparzeń przy użytkowaniu instalacji ciepłej wody, w których zastosowano ochronę przed bakteriami Legionella, należy zastosować zawór A. termostatyczny. B. mieszający. C. bezpieczeństwa. D.

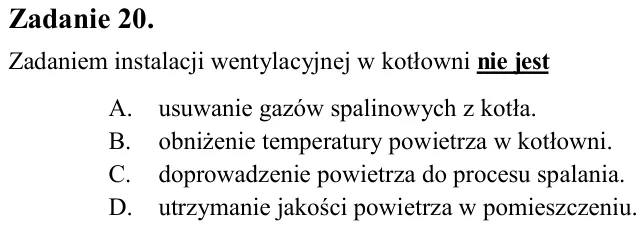

Zadanie 20. Zadaniem instalacji wentylacyjnej w kotłowni nie jest A. usuwanie gazów spalinowych z kotła. B. obniżenie temperatury powietrza w kotłowni. C. doprowadzenie powietrza do procesu spalania. D. utrzymanie jakośc

Zadanie 21. Skojarzone wytwarzanie ciepła i energii elektrycznej to A. geotermia. B. zgazowanie. C. fermentacja. D. kogeneracja.

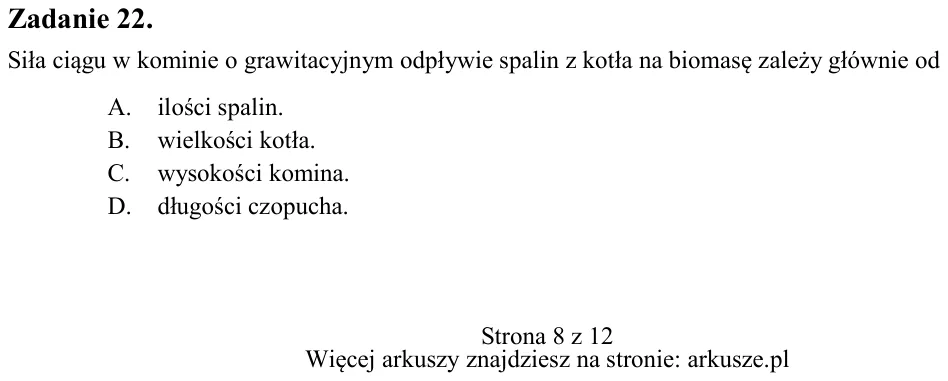

Zadanie 22. Siła ciągu w kominie o grawitacyjnym odpływie spalin z kotła na biomasę zależy głównie od A. ilości spalin. B. wielkości kotła. C. wysokości komina. D. długości czopucha. Rodzaj budynku mieszkalnego Rodzaj iz

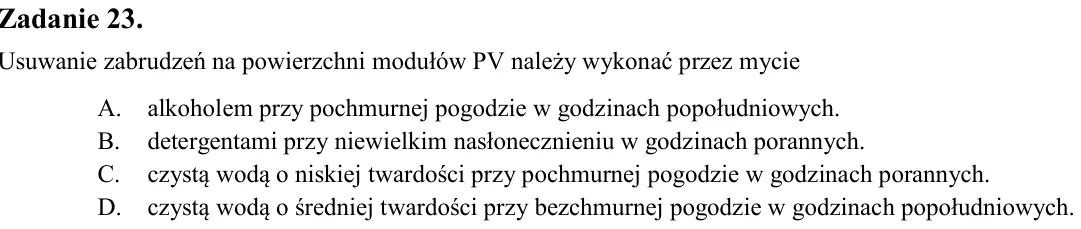

Zadanie 23. Usuwanie zabrudzeń na powierzchni modułów PV należy wykonać przez mycie A. alkoholem przy pochmurnej pogodzie w godzinach popołudniowych. B. detergentami przy niewielkim nasłonecznieniu w godzinach porannych.

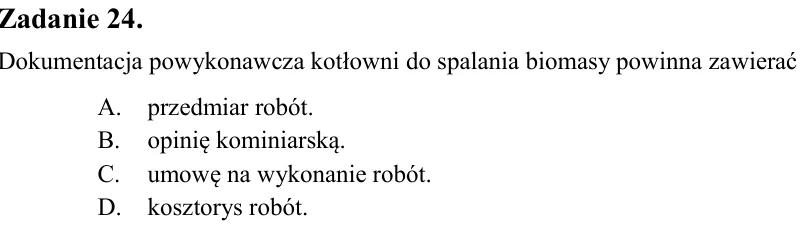

Zadanie 24. Dokumentacja powykonawcza kotłowni do spalania biomasy powinna zawierać A. przedmiar robót. B. opinię kominiarską. C. umowę na wykonanie robót. D. kosztorys robót.

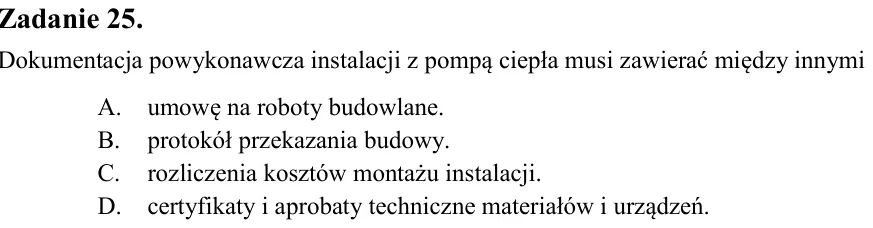

Zadanie 25. Dokumentacja powykonawcza instalacji z pompą ciepła musi zawierać między innymi A. umowę na roboty budowlane. B. protokół przekazania budowy. C. rozliczenia kosztów montażu instalacji. D. certyfikaty i aproba

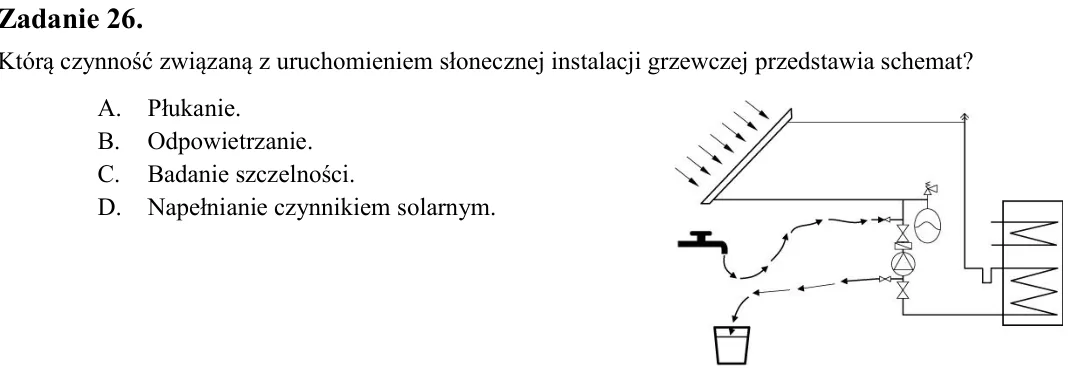

Zadanie 26. Którą czynność związaną z uruchomieniem słonecznej instalacji grzewczej przedstawia schemat? A. Płukanie. B. Odpowietrzanie. C. Badanie szczelności. D. Napełnianie czynnikiem solarnym.

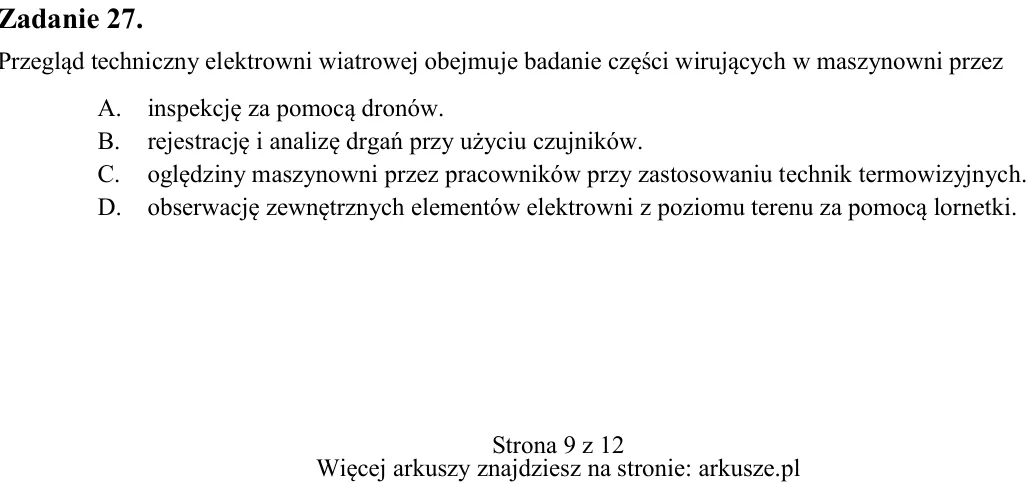

Zadanie 27. Przegląd techniczny elektrowni wiatrowej obejmuje badanie części wirujących w maszynowni przez A. inspekcję za pomocą dronów. B. rejestrację i analizę drgań przy użyciu czujników. C. oględziny maszynowni prze

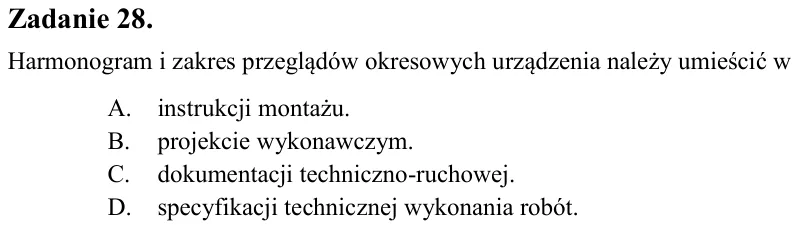

Zadanie 28. Harmonogram i zakres przeglądów okresowych urządzenia należy umieścić w A. instrukcji montażu. B. projekcie wykonawczym. C. dokumentacji techniczno-ruchowej. D. specyfikacji technicznej wykonania robót.

Zadanie 29. Stan anody magnezowej w zbiorniku emaliowanym należy kontrolować A. co 1-2 lata. B. co 5-10 lat. C. co 20 lat. D. co 50 lat.

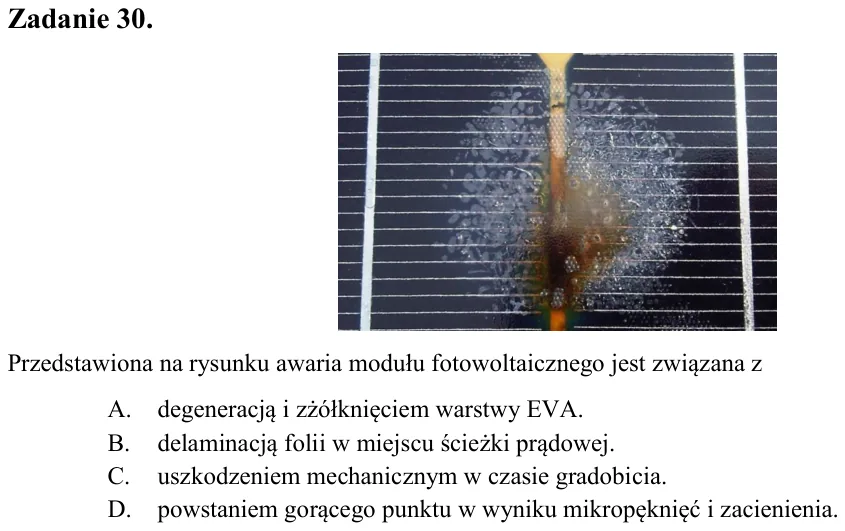

Zadanie 30. Przedstawiona na rysunku awaria modułu fotowoltaicznego jest związana z A. degeneracją i zżółknięciem warstwy EVA. B. delaminacją folii w miejscu ścieżki prądowej. C. uszkodzeniem mechanicznym w czasie gradob

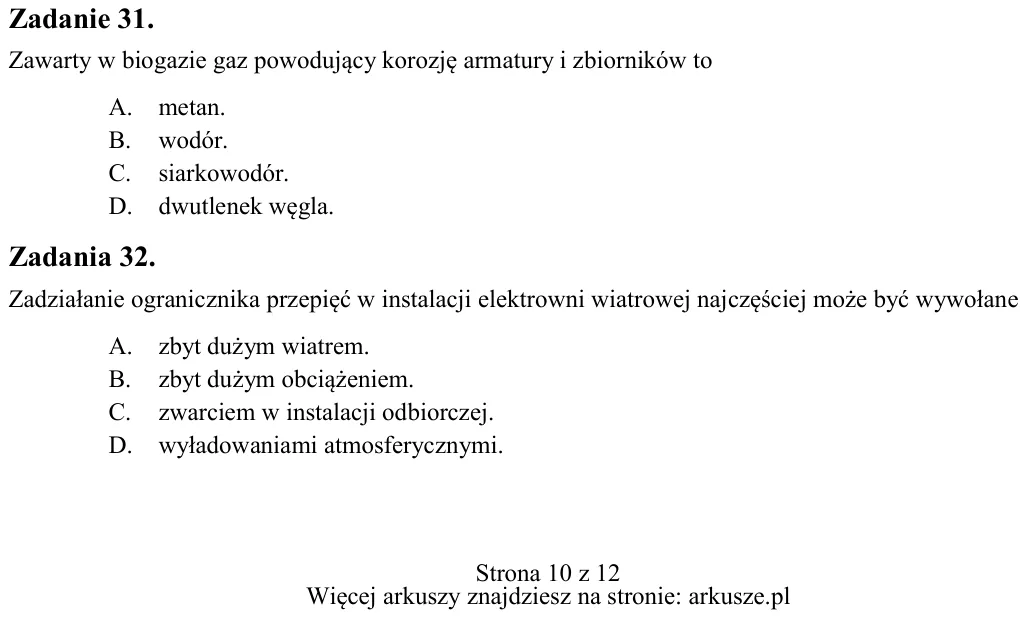

Zadanie 31. Zawarty w biogazie gaz powodujący korozję armatury i zbiorników to A. metan. B. wodór. C. siarkowodór. D. dwutlenek węgla. Zadania 32. Zadziałanie ogranicznika przepięć w instalacji elektrowni wiatrowej najcz

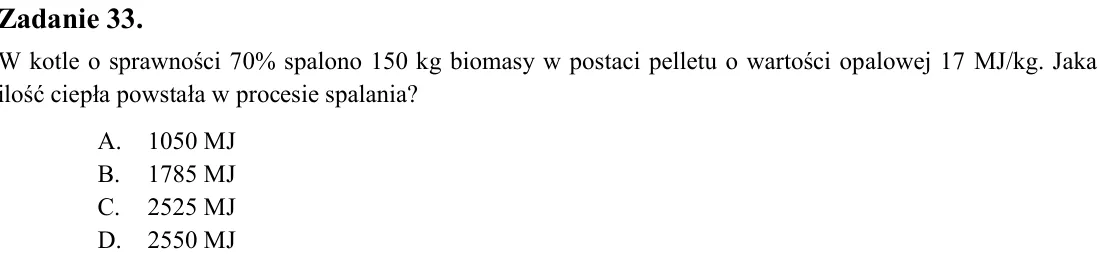

Zadanie 33. W kotle o sprawności 70% spalono 150 kg biomasy w postaci pelletu o wartości opalowej 17 MJ/kg. Jaka ilość ciepła powstała w procesie spalania? A. 1050 MJ B. 1785 MJ C. 2525 MJ D. 2550 MJ

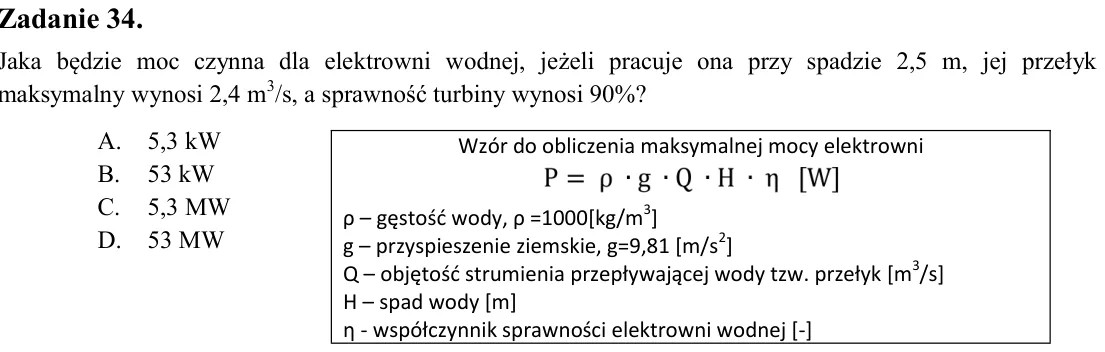

Zadanie 34. Jaka będzie moc czynna dla elektrowni wodnej, jeżeli pracuje ona przy spadzie 2,5 m, jej przełyk maksymalny wynosi 2,4 m3/s, a sprawność turbiny wynosi 90%? A. 5,3 kW B. 53 kW C. 5,3 MW D. 53 MW

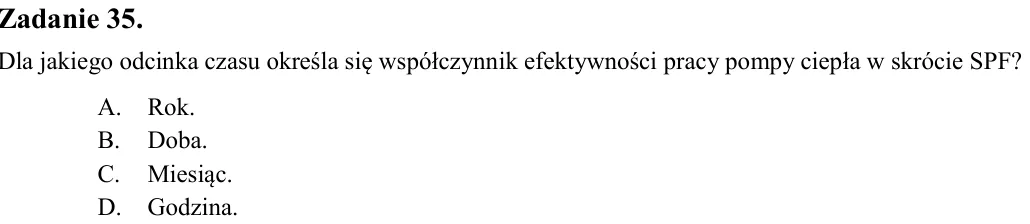

Zadanie 35. Dla jakiego odcinka czasu określa się współczynnik efektywności pracy pompy ciepła w skrócie SPF? A. Rok. B. Doba. C. Miesiąc. D. Godzina.

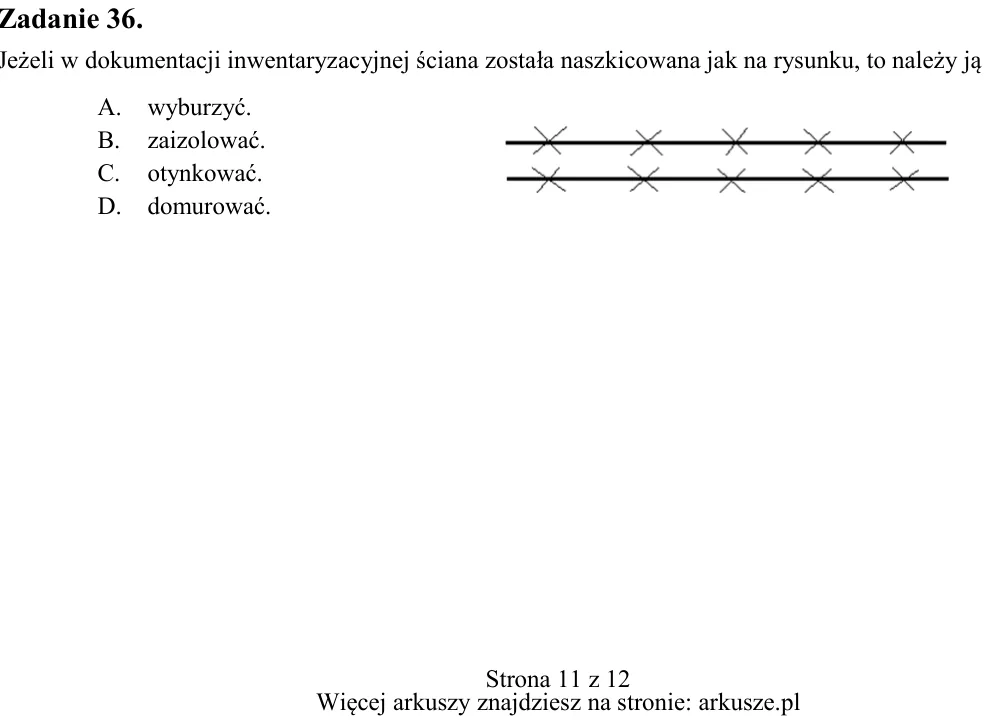

Zadanie 36. Jeżeli w dokumentacji inwentaryzacyjnej ściana została naszkicowana jak na rysunku, to należy ją A. wyburzyć. B. zaizolować. C. otynkować. D. domurować. Wzór do obliczenia maksymalnej mocy elektrowni ρ - gęst

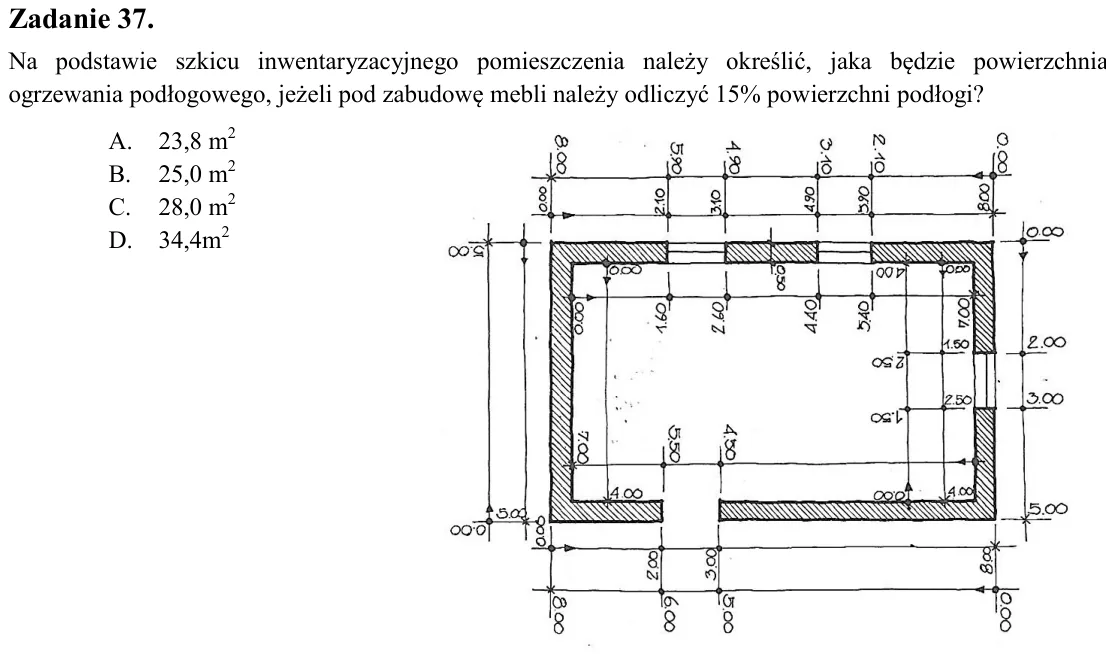

Zadanie 37. Na podstawie szkicu inwentaryzacyjnego pomieszczenia należy określić, jaka będzie powierzchnia ogrzewania podłogowego, jeżeli pod zabudowę mebli należy odliczyć 15% powierzchni podłogi? A. 23,8 m2 B. 25,0 m2

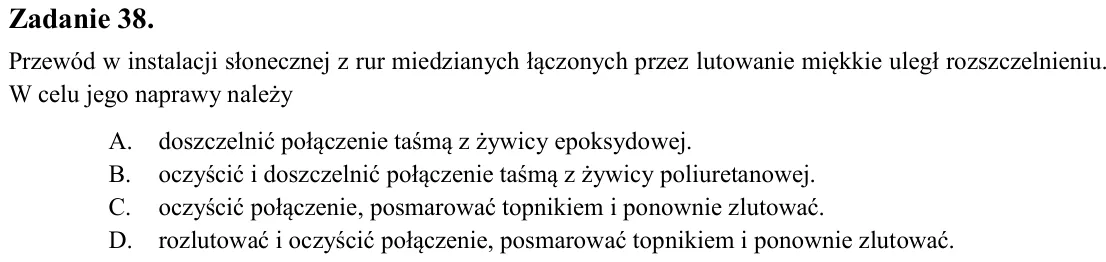

Zadanie 38. Przewód w instalacji słonecznej z rur miedzianych łączonych przez lutowanie miękkie uległ rozszczelnieniu. W celu jego naprawy należy A. doszczelnić połączenie taśmą z żywicy epoksydowej. B. oczyścić i doszcz

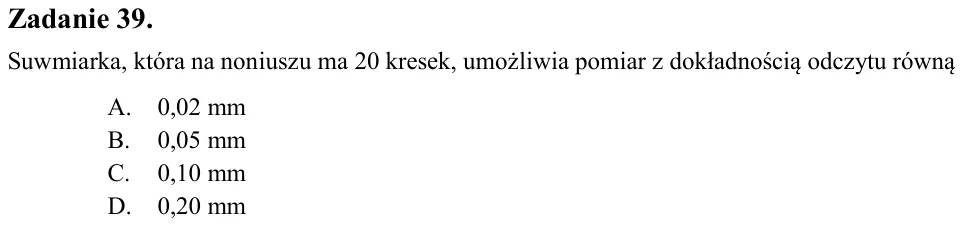

Zadanie 39. Suwmiarka, która na noniuszu ma 20 kresek, umożliwia pomiar z dokładnością odczytu równą A. 0,02 mm B. 0,05 mm C. 0,10 mm D. 0,20 mm

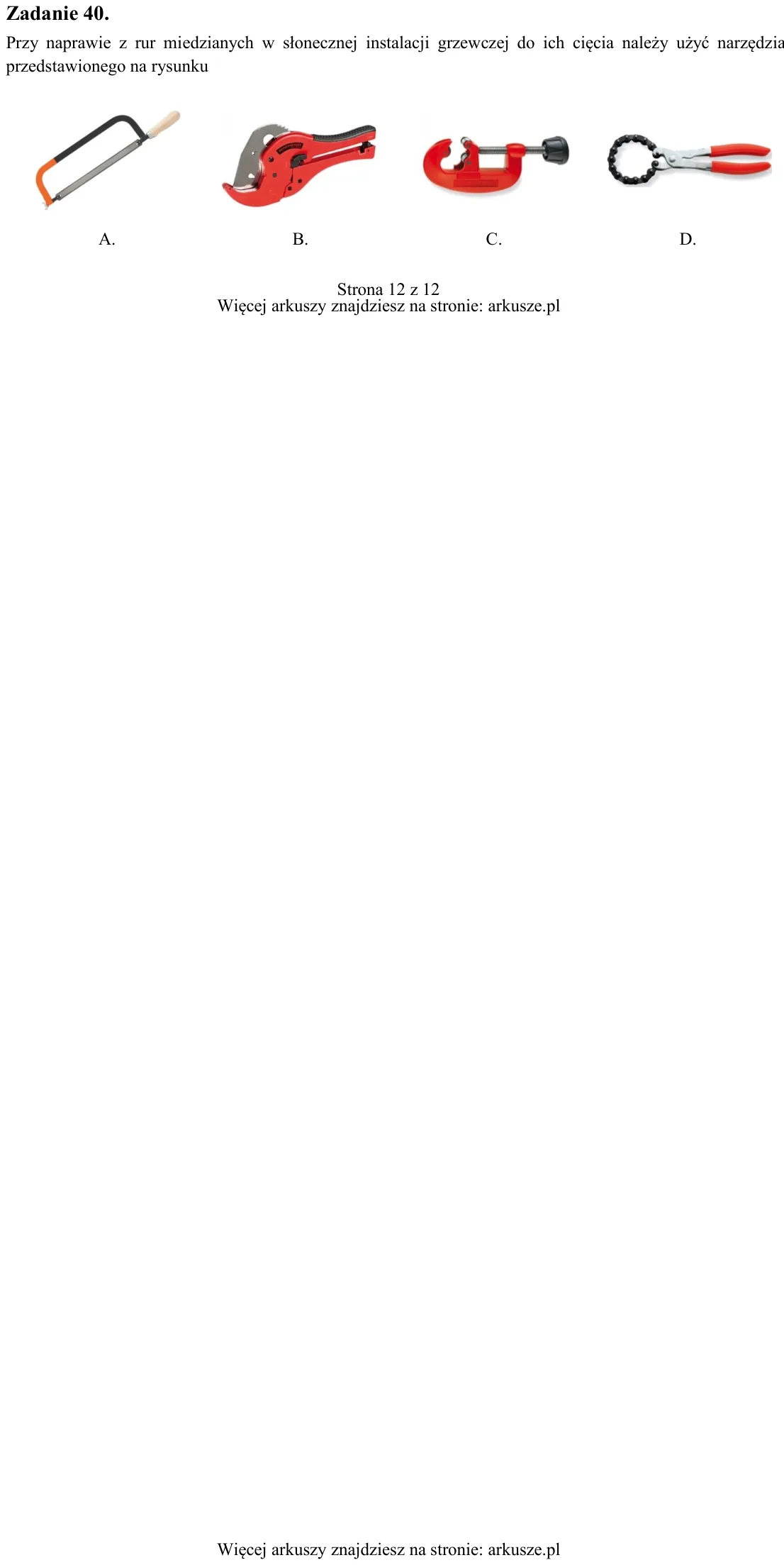

Zadanie 40. Przy naprawie z rur miedzianych w słonecznej instalacji grzewczej do ich cięcia należy użyć narzędzia przedstawionego na rysunku A. B. C. D.
