B23 · Egzamin zawodowy · czerwiec 2017

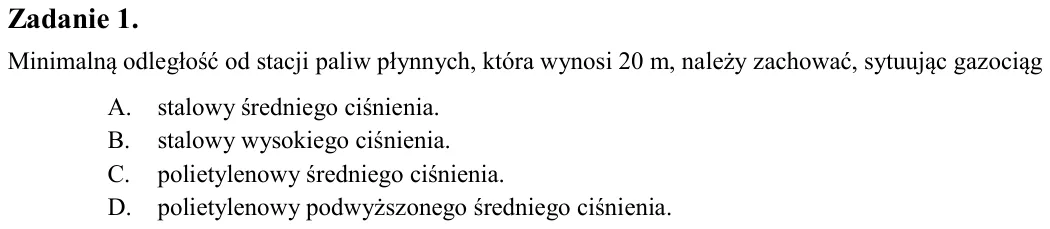

Zadanie 1. Minimalną odległość od stacji paliw płynnych, która wynosi 20 m, należy zachować, sytuując gazociąg A. stalowy średniego ciśnienia. B. stalowy wysokiego ciśnienia. C. polietylenowy średniego ciśnienia. D. poli

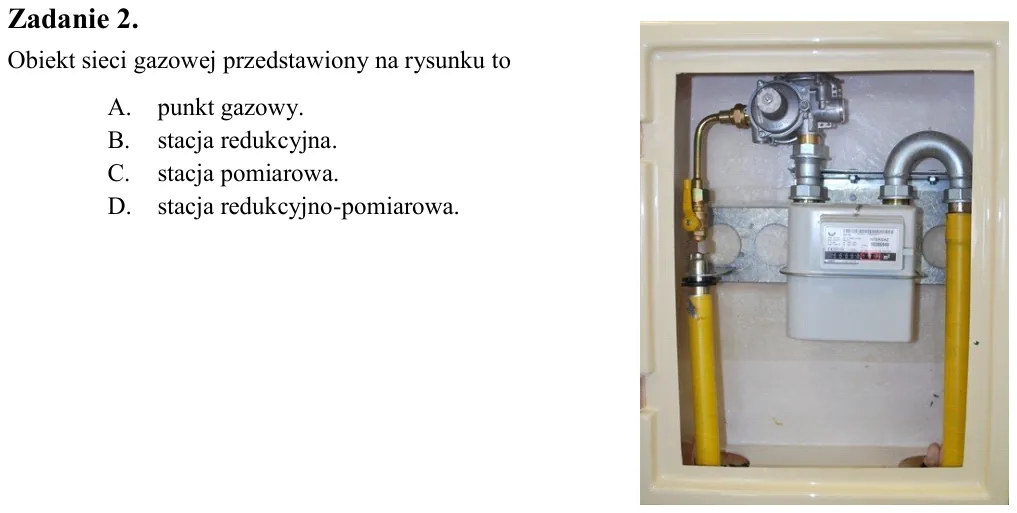

Zadanie 2. Obiekt sieci gazowej przedstawiony na rysunku to A. punkt gazowy. B. stacja redukcyjna. C. stacja pomiarowa. D. stacja redukcyjno-pomiarowa.

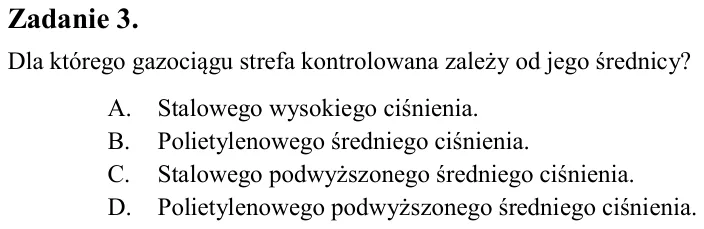

Zadanie 3. Dla którego gazociągu strefa kontrolowana zależy od jego średnicy? A. Stalowego wysokiego ciśnienia. B. Polietylenowego średniego ciśnienia. C. Stalowego podwyższonego średniego ciśnienia. D. Polietylenowego p

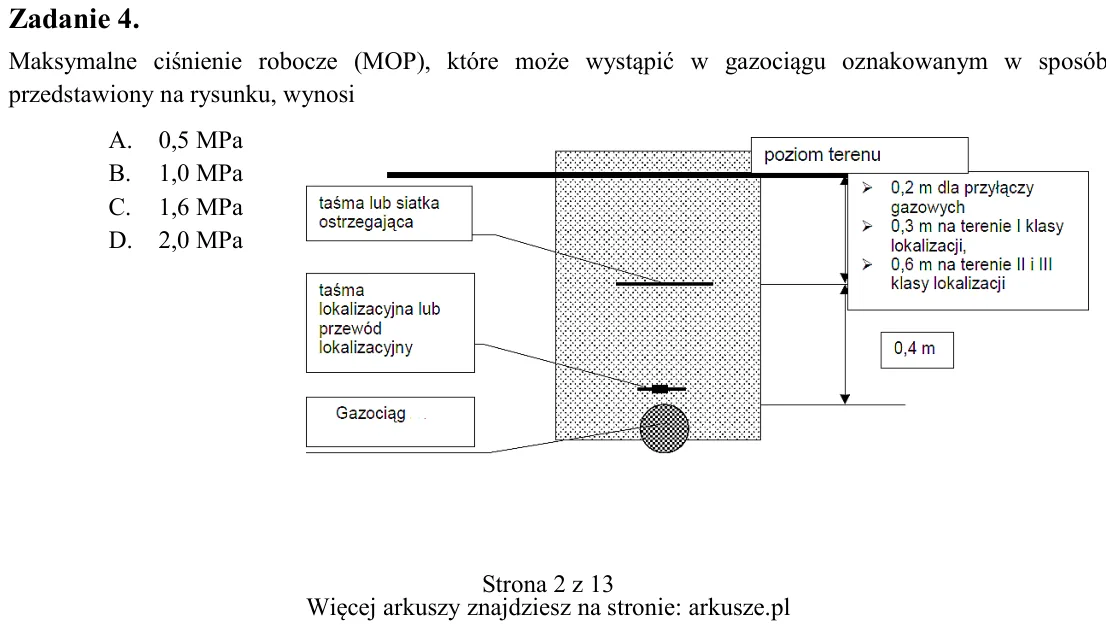

Zadanie 4. Maksymalne ciśnienie robocze (MOP), które może wystąpić w gazociągu oznakowanym w sposób przedstawiony na rysunku, wynosi A. 0,5 MPa B. 1,0 MPa C. 1,6 MPa D. 2,0 MPa

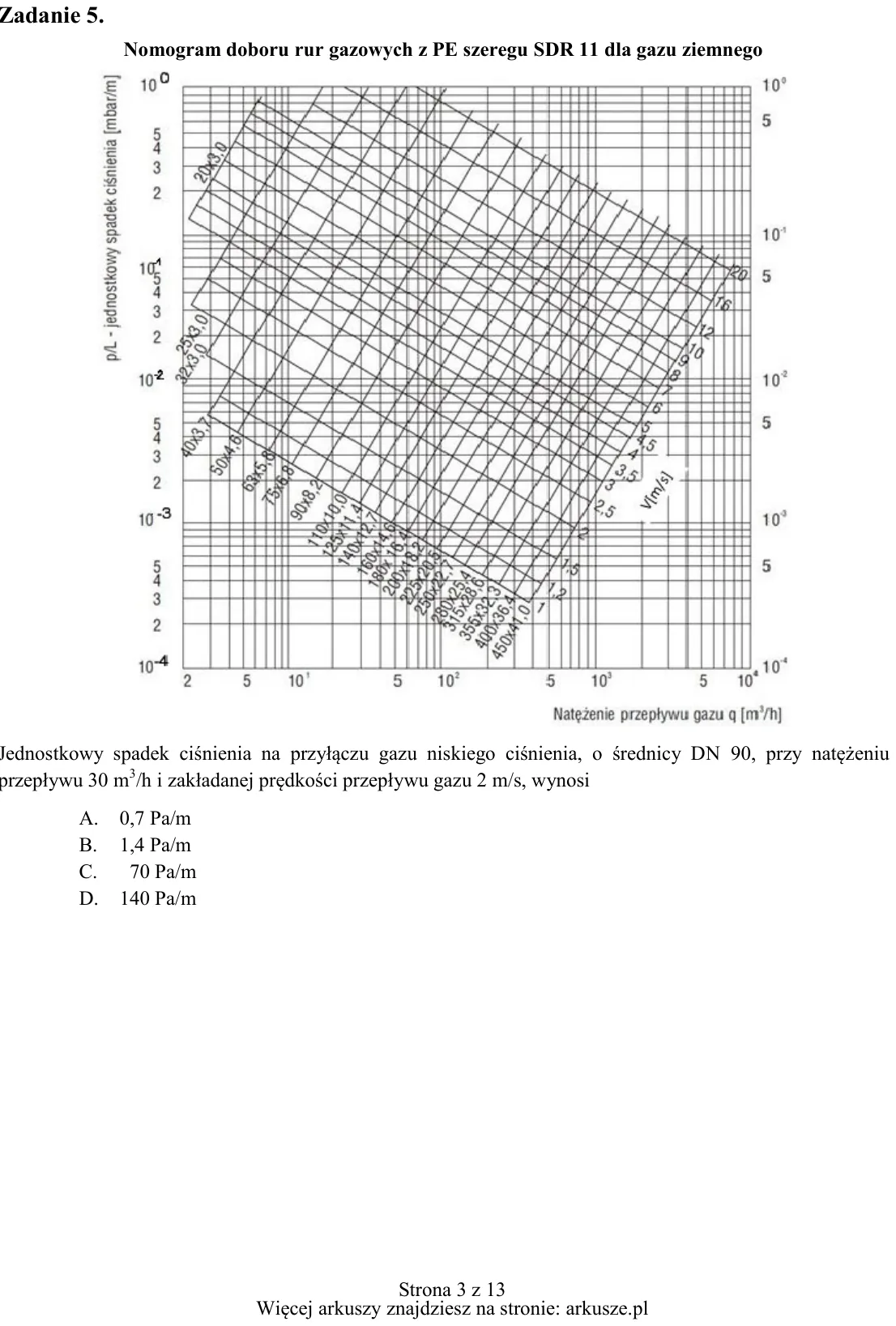

Zadanie 5. Nomogram doboru rur gazowych z PE szeregu SDR 11 dla gazu ziemnego Jednostkowy spadek ciśnienia na przyłączu gazu niskiego ciśnienia, o średnicy DN 90, przy natężeniu przepływu 30 m3/h i zakładanej prędkości p

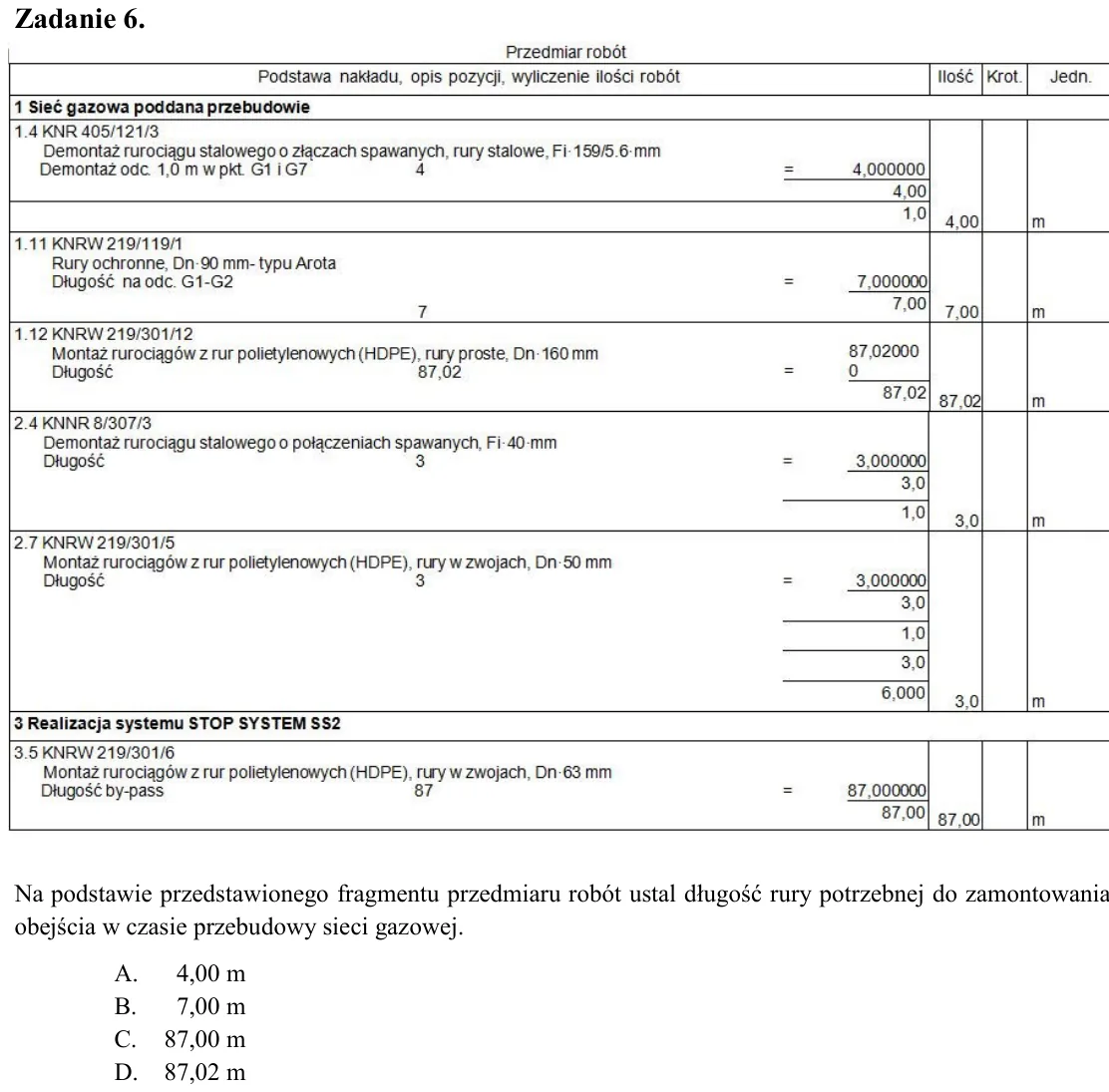

Zadanie 6. Na podstawie przedstawionego fragmentu przedmiaru robót ustal długość rury potrzebnej do zamontowania obejścia w czasie przebudowy sieci gazowej. A. 4,00 m B. 7,00 m C. 87,00 m D. 87,02 m

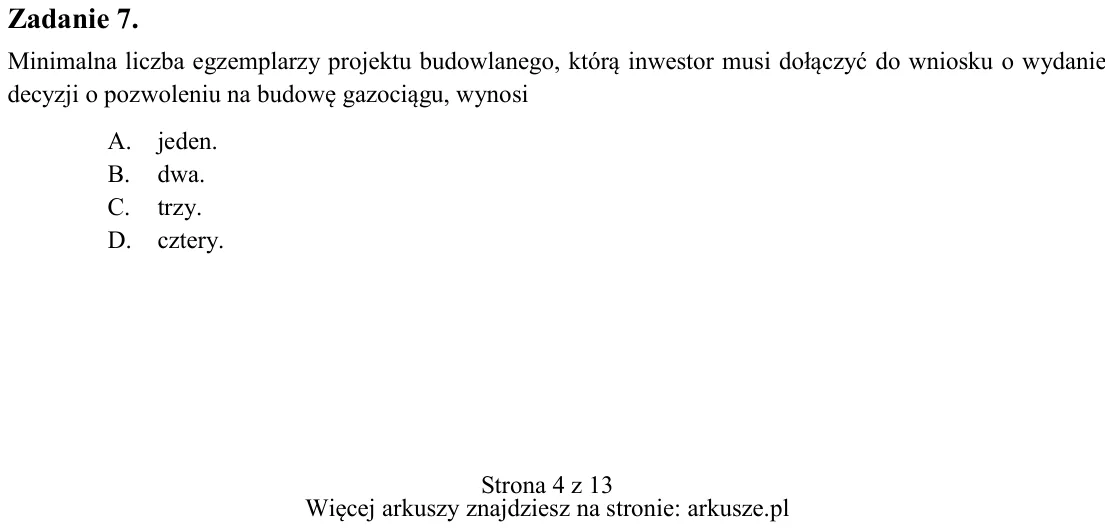

Zadanie 7. Minimalna liczba egzemplarzy projektu budowlanego, którą inwestor musi dołączyć do wniosku o wydanie decyzji o pozwoleniu na budowę gazociągu, wynosi A. jeden. B. dwa. C. trzy. D. cztery.

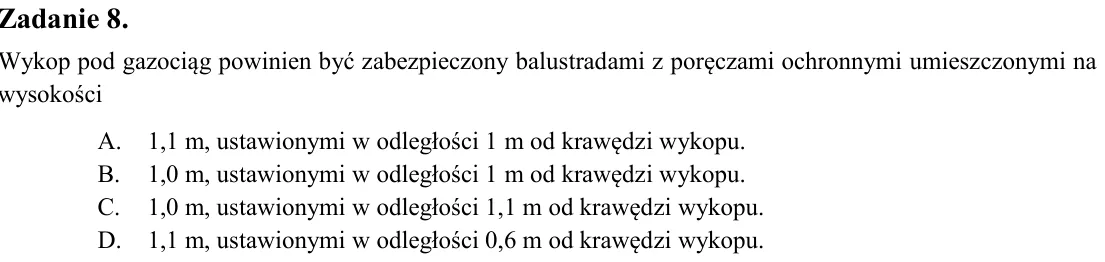

Zadanie 8. Wykop pod gazociąg powinien być zabezpieczony balustradami z poręczami ochronnymi umieszczonymi na wysokości A. 1,1 m, ustawionymi w odległości 1 m od krawędzi wykopu. B. 1,0 m, ustawionymi w odległości 1 m od

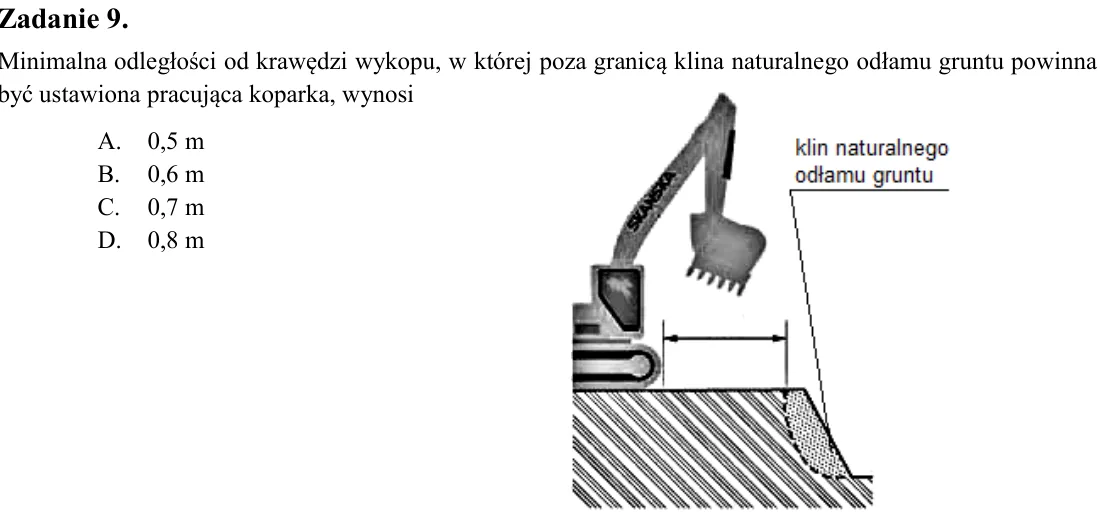

Zadanie 9. Minimalna odległości od krawędzi wykopu, w której poza granicą klina naturalnego odłamu gruntu powinna być ustawiona pracująca koparka, wynosi A. 0,5 m B. 0,6 m C. 0,7 m D. 0,8 m

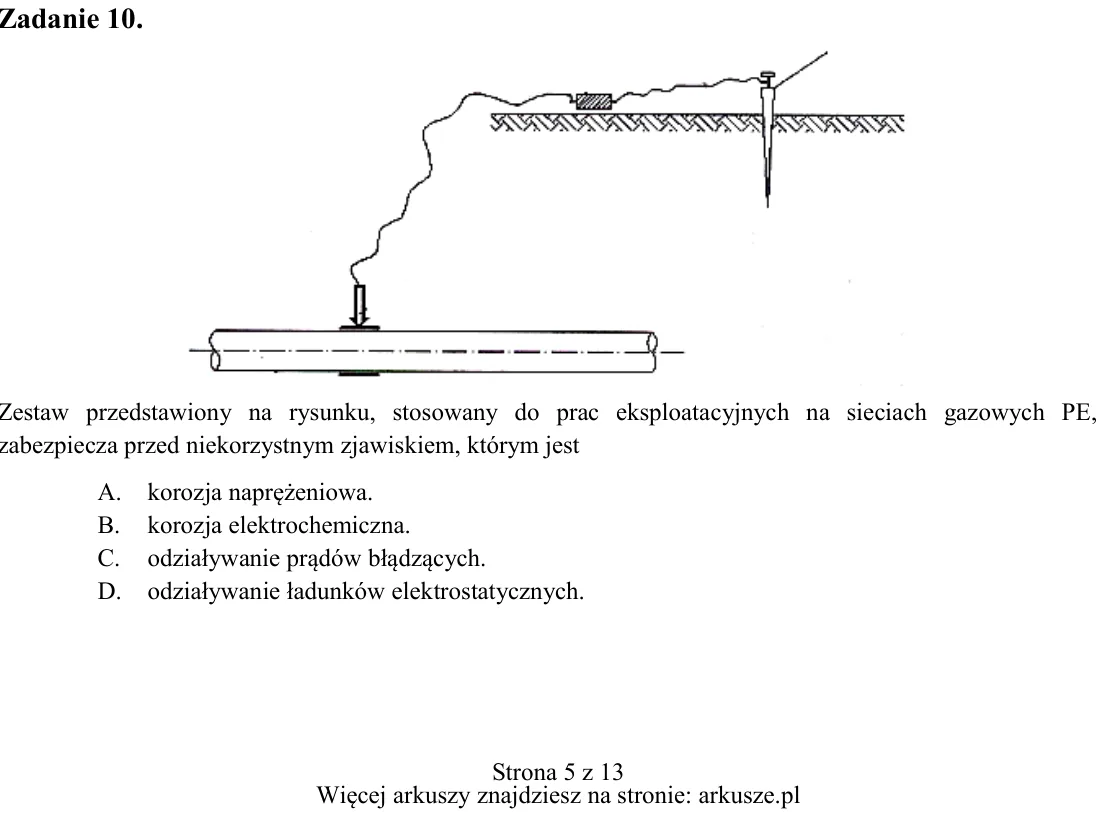

Zadanie 10. Zestaw przedstawiony na rysunku, stosowany do prac eksploatacyjnych na sieciach gazowych PE, zabezpiecza przed niekorzystnym zjawiskiem, którym jest A. korozja naprężeniowa. B. korozja elektrochemiczna. C. od

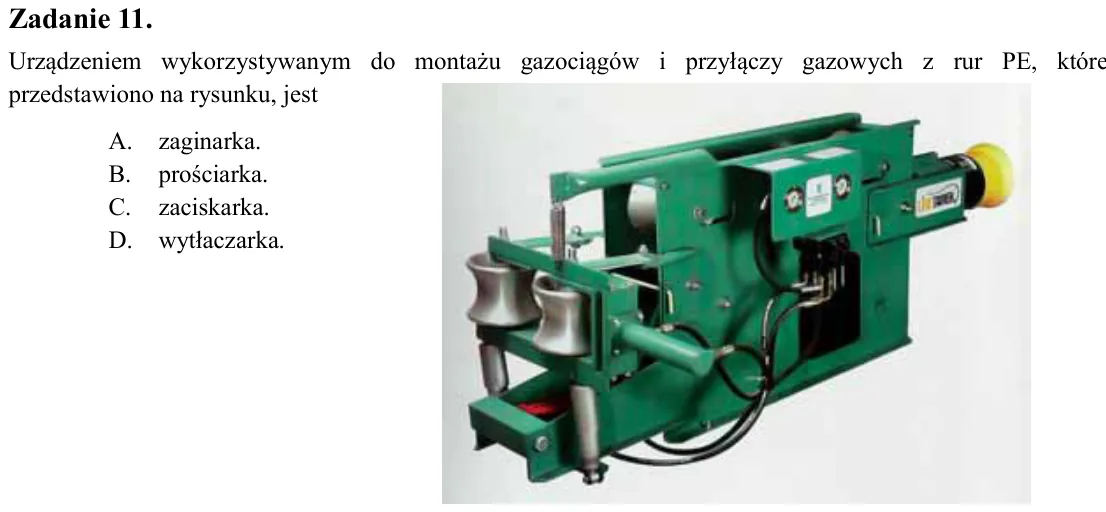

Zadanie 11. Urządzeniem wykorzystywanym do montażu gazociągów i przyłączy gazowych z rur PE, które przedstawiono na rysunku, jest A. zaginarka. B. prościarka. C. zaciskarka. D. wytłaczarka.

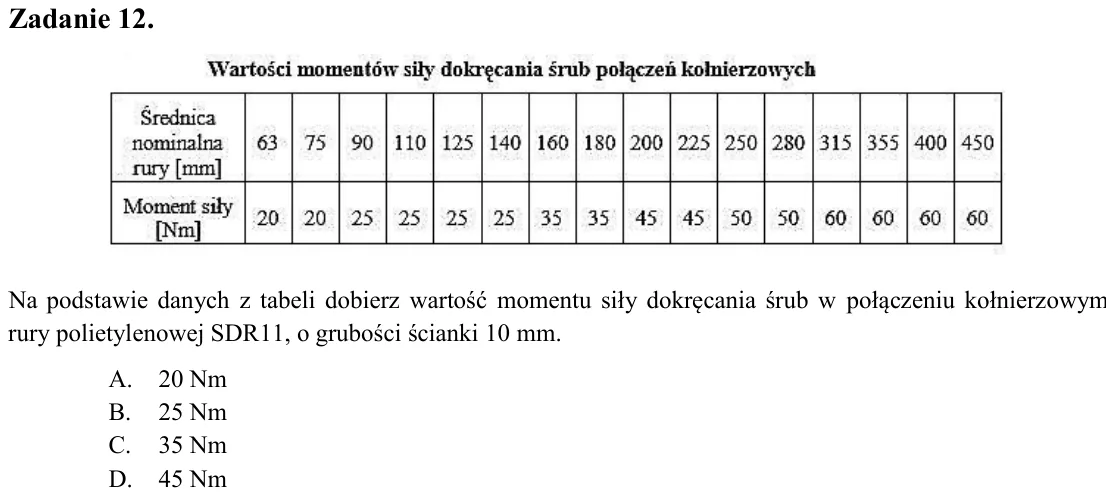

Zadanie 12. Na podstawie danych z tabeli dobierz wartość momentu siły dokręcania śrub w połączeniu kołnierzowym rury polietylenowej SDR11, o grubości ścianki 10 mm. A. 20 Nm B. 25 Nm C. 35 Nm D. 45 Nm

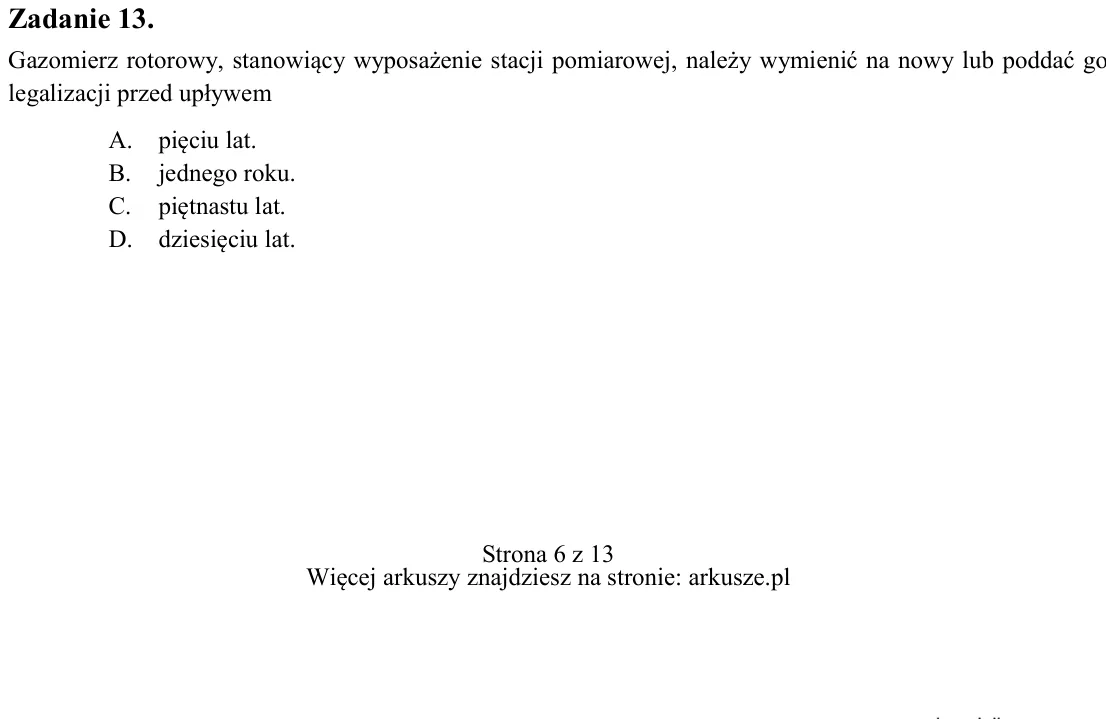

Zadanie 13. Gazomierz rotorowy, stanowiący wyposażenie stacji pomiarowej, należy wymienić na nowy lub poddać go legalizacji przed upływem A. pięciu lat. B. jednego roku. C. piętnastu lat. D. dziesięciu lat.

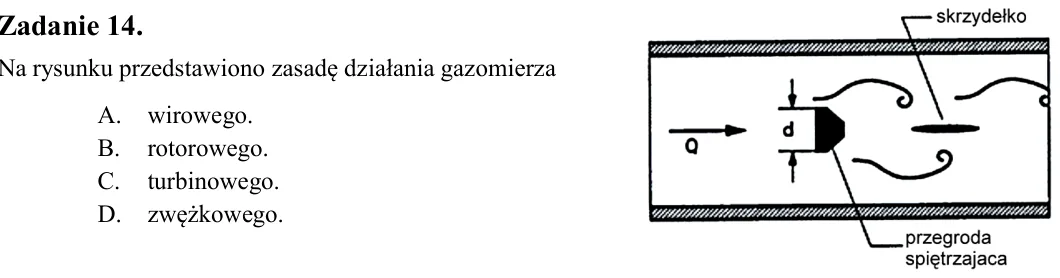

Zadanie 14. Na rysunku przedstawiono zasadę działania gazomierza A. wirowego. B. rotorowego. C. turbinowego. D. zwężkowego.

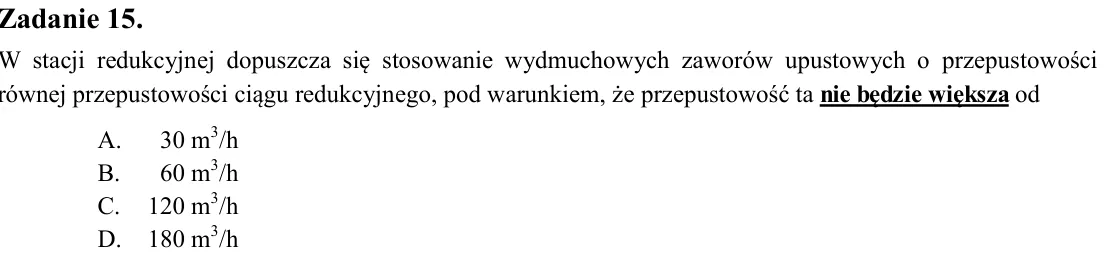

Zadanie 15. W stacji redukcyjnej dopuszcza się stosowanie wydmuchowych zaworów upustowych o przepustowości równej przepustowości ciągu redukcyjnego, pod warunkiem, że przepustowość ta nie będzie większa od A. 30 m3/h B.

Zadanie 16. Maksymalna średnica nominalna połączenia gwintowanego w punkcie gazowym wynosi A. DN 25 B. DN 42 C. DN 50 D. DN 75

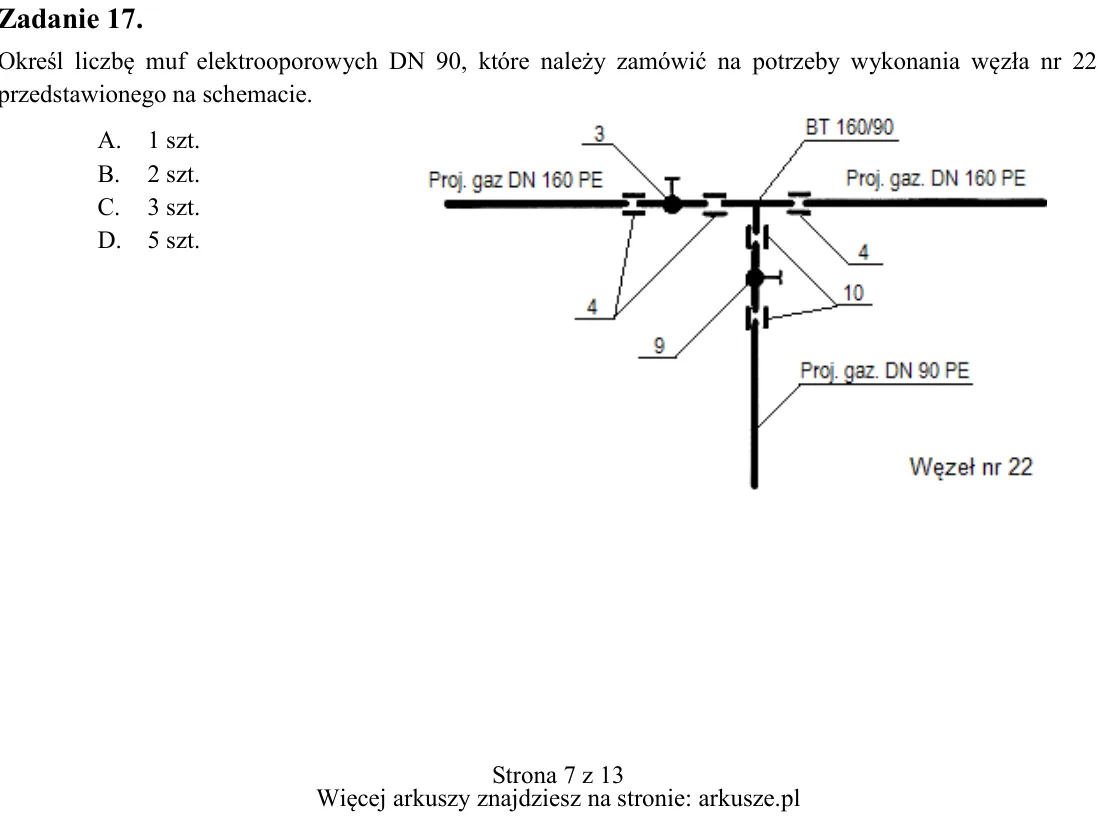

Zadanie 17. Określ liczbę muf elektrooporowych DN 90, które należy zamówić na potrzeby wykonania węzła nr 22 przedstawionego na schemacie. A. 1 szt. B. 2 szt. C. 3 szt. D. 5 szt.

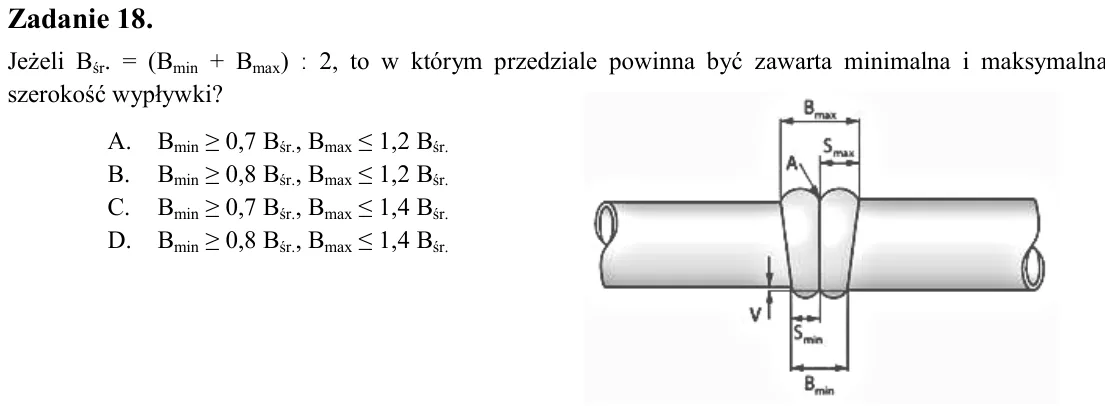

Zadanie 18. Jeżeli Bśr. = (Bmin + Bmax) ː 2, to w którym przedziale powinna być zawarta minimalna i maksymalna szerokość wypływki? A. Bmin ≥ 0,7 Bśr., Bmax ≤ 1,2 Bśr. B. Bmin ≥ 0,8 Bśr., Bmax ≤ 1,2 Bśr. C. Bmin ≥ 0,7 Bśr

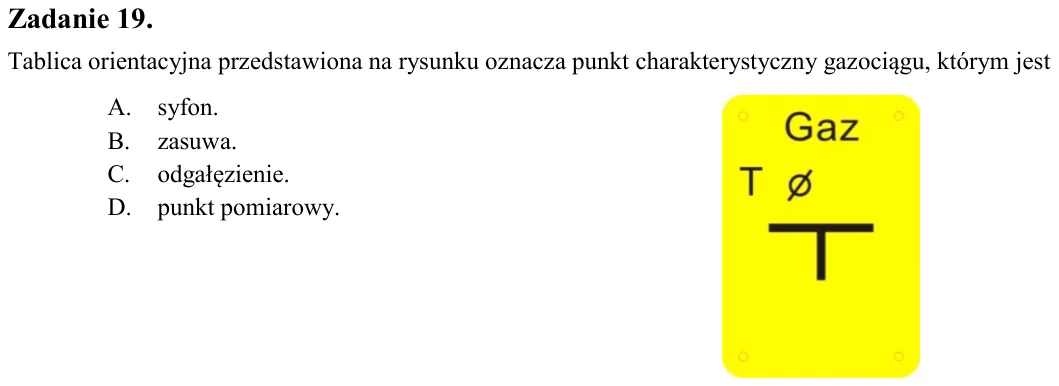

Zadanie 19. Tablica orientacyjna przedstawiona na rysunku oznacza punkt charakterystyczny gazociągu, którym jest A. syfon. B. zasuwa. C. odgałęzienie. D. punkt pomiarowy.

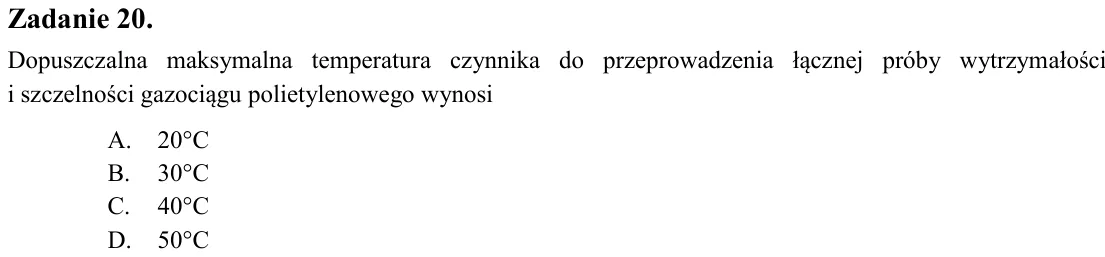

Zadanie 20. Dopuszczalna maksymalna temperatura czynnika do przeprowadzenia łącznej próby wytrzymałości i szczelności gazociągu polietylenowego wynosi A. 20°C B. 30°C C. 40°C D. 50°C

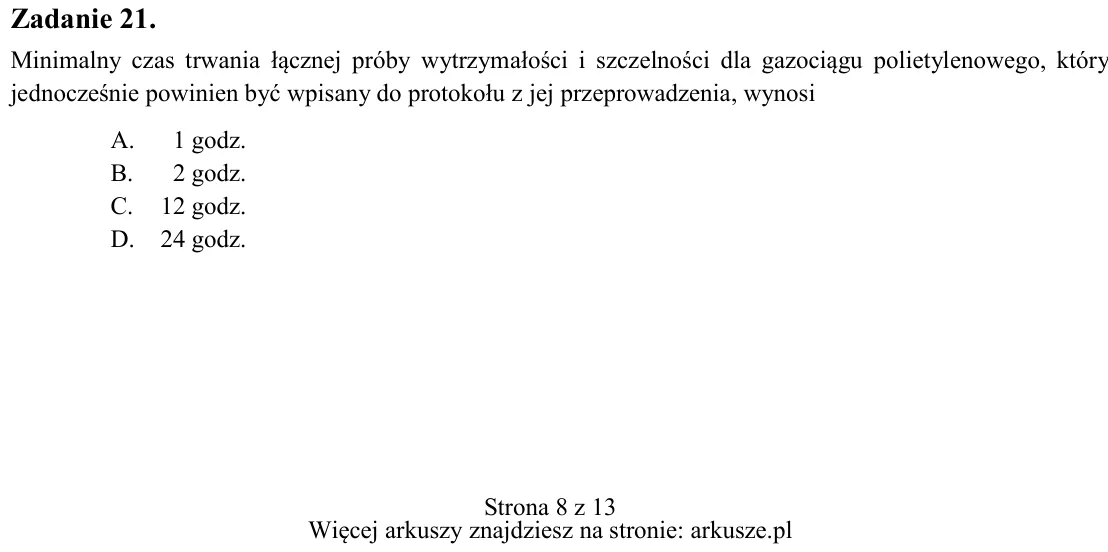

Zadanie 21. Minimalny czas trwania łącznej próby wytrzymałości i szczelności dla gazociągu polietylenowego, który jednocześnie powinien być wpisany do protokołu z jej przeprowadzenia, wynosi A. 1 godz. B. 2 godz. C. 12 g

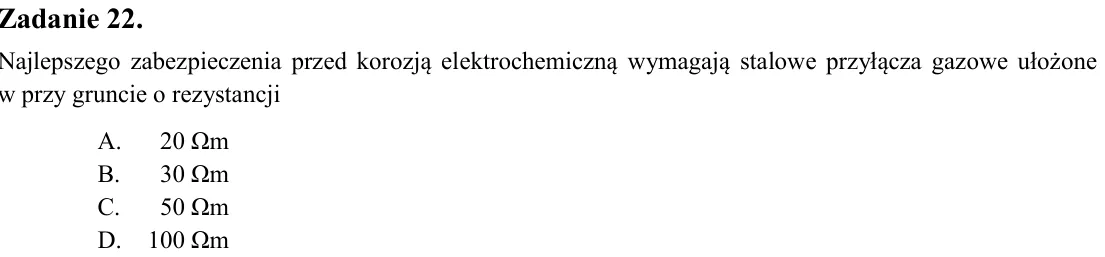

Zadanie 22. Najlepszego zabezpieczenia przed korozją elektrochemiczną wymagają stalowe przyłącza gazowe ułożone w przy gruncie o rezystancji A. 20 Ωm B. 30 Ωm C. 50 Ωm D. 100 Ωm

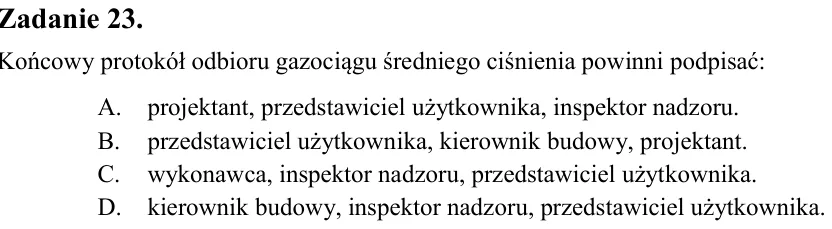

Zadanie 23. Końcowy protokół odbioru gazociągu średniego ciśnienia powinni podpisać: A. projektant, przedstawiciel użytkownika, inspektor nadzoru. B. przedstawiciel użytkownika, kierownik budowy, projektant. C. wykonawca

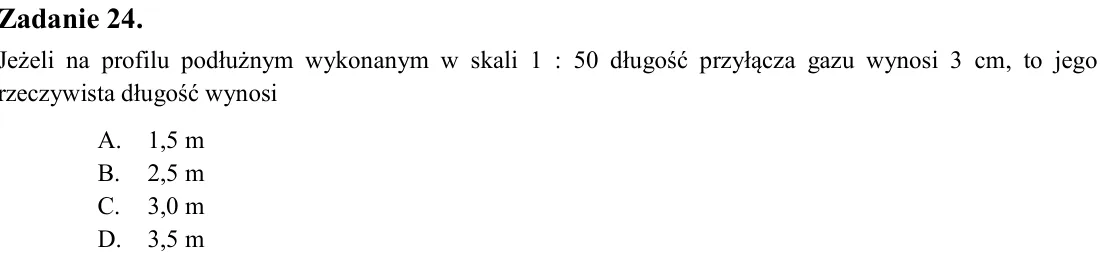

Zadanie 24. Jeżeli na profilu podłużnym wykonanym w skali 1 : 50 długość przyłącza gazu wynosi 3 cm, to jego rzeczywista długość wynosi A. 1,5 m B. 2,5 m C. 3,0 m D. 3,5 m

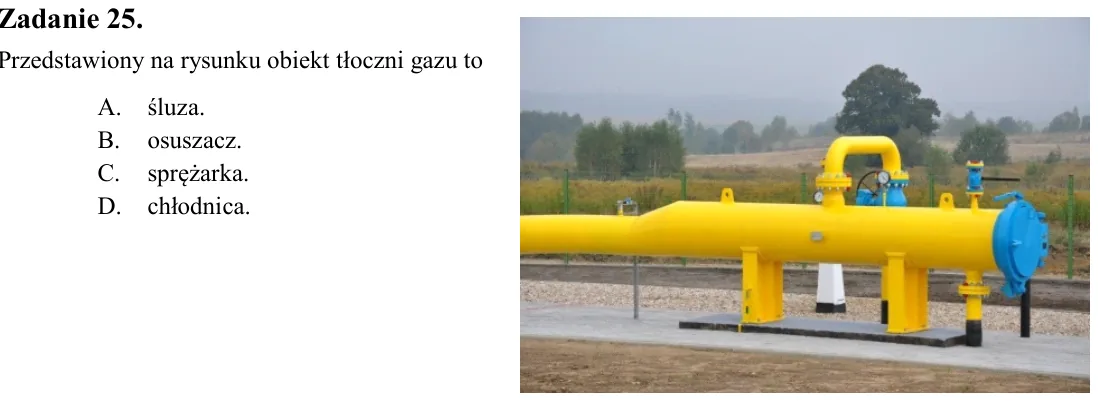

Zadanie 25. Przedstawiony na rysunku obiekt tłoczni gazu to A. śluza. B. osuszacz. C. sprężarka. D. chłodnica.

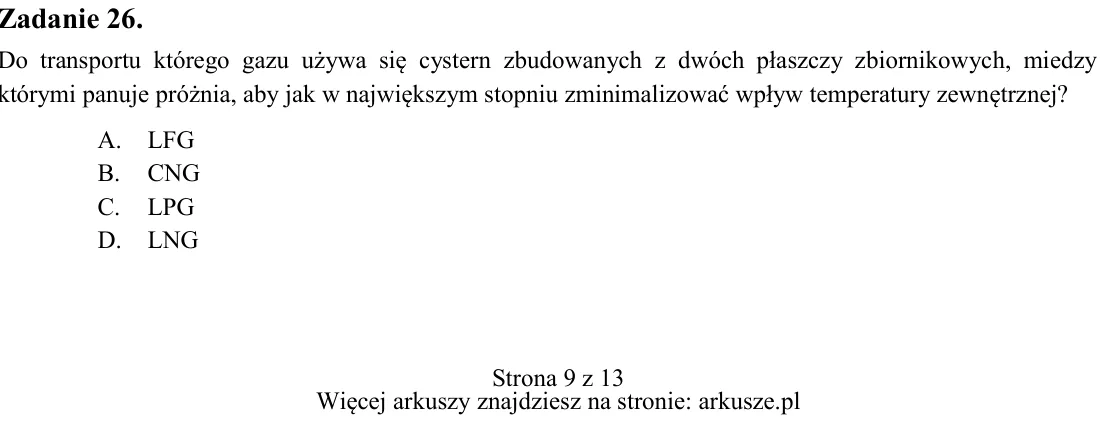

Zadanie 26. Do transportu którego gazu używa się cystern zbudowanych z dwóch płaszczy zbiornikowych, miedzy którymi panuje próżnia, aby jak w największym stopniu zminimalizować wpływ temperatury zewnętrznej? A. LFG B. CN

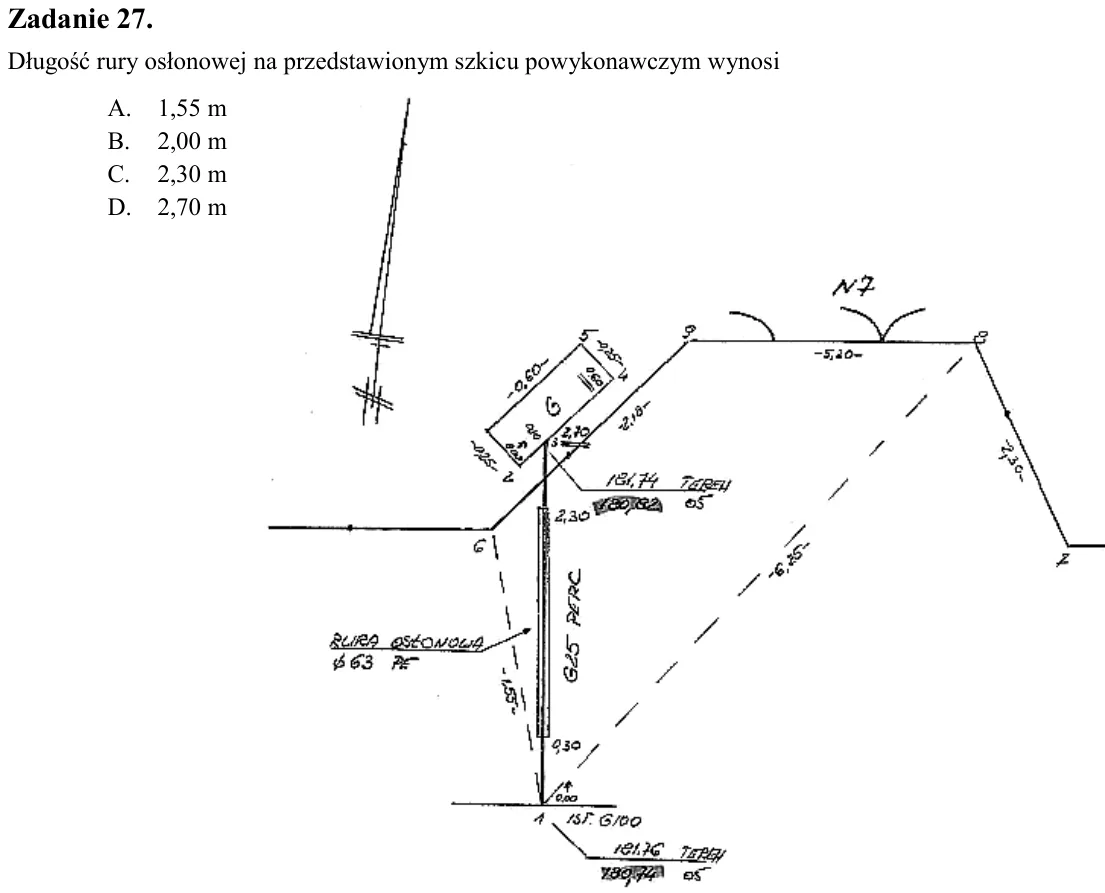

Zadanie 27. Długość rury osłonowej na przedstawionym szkicu powykonawczym wynosi A. 1,55 m B. 2,00 m C. 2,30 m D. 2,70 m

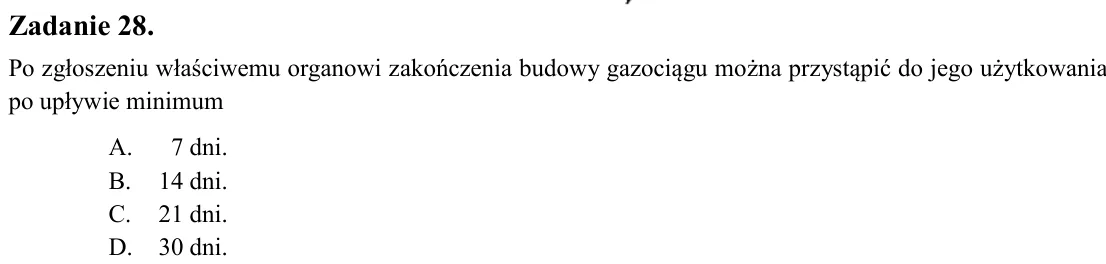

Zadanie 28. Po zgłoszeniu właściwemu organowi zakończenia budowy gazociągu można przystąpić do jego użytkowania po upływie minimum A. 7 dni. B. 14 dni. C. 21 dni. D. 30 dni.

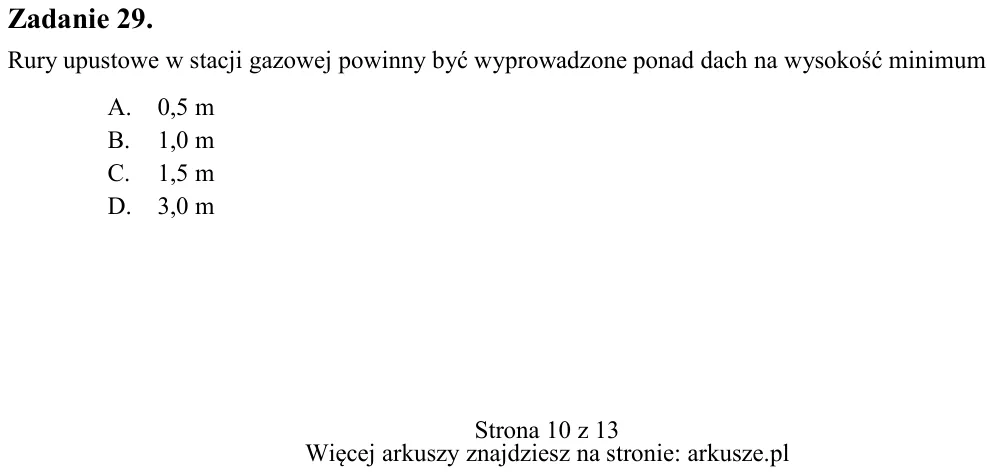

Zadanie 29. Rury upustowe w stacji gazowej powinny być wyprowadzone ponad dach na wysokość minimum A. 0,5 m B. 1,0 m C. 1,5 m D. 3,0 m

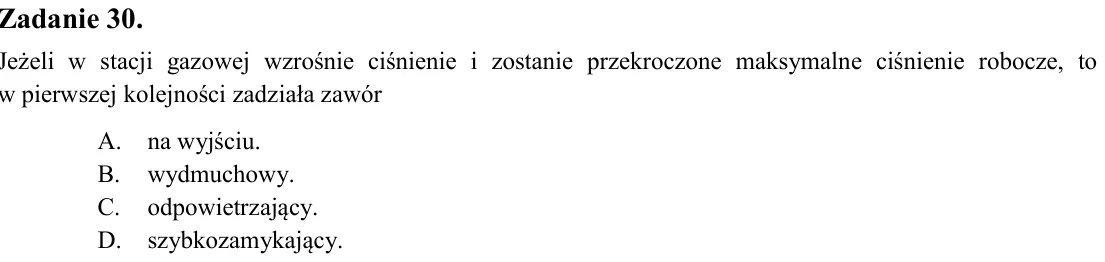

Zadanie 30. Jeżeli w stacji gazowej wzrośnie ciśnienie i zostanie przekroczone maksymalne ciśnienie robocze, to w pierwszej kolejności zadziała zawór A. na wyjściu. B. wydmuchowy. C. odpowietrzający. D. szybkozamykający.

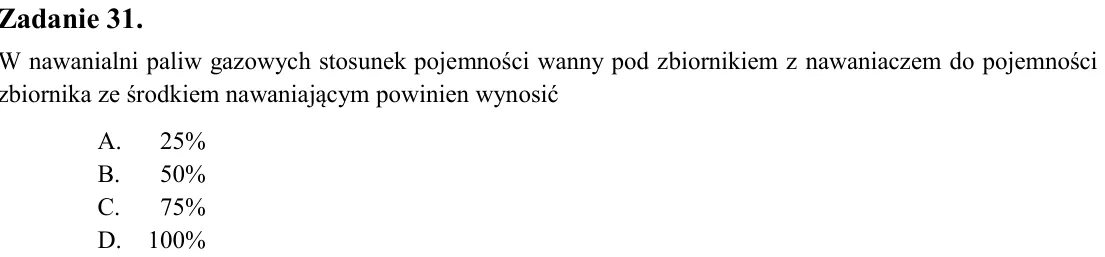

Zadanie 31. W nawanialni paliw gazowych stosunek pojemności wanny pod zbiornikiem z nawaniaczem do pojemności zbiornika ze środkiem nawaniającym powinien wynosić A. 25% B. 50% C. 75% D. 100%

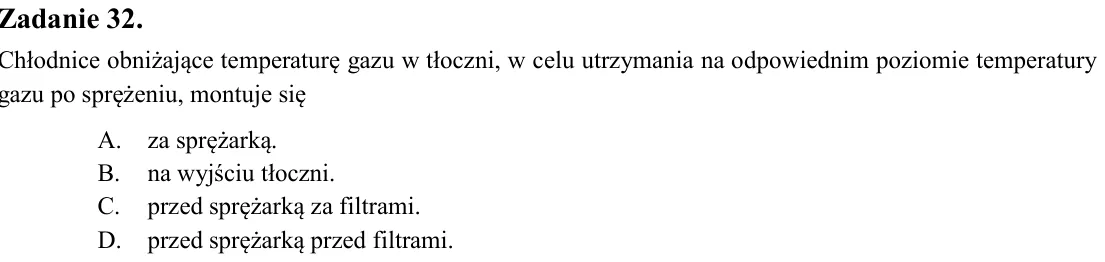

Zadanie 32. Chłodnice obniżające temperaturę gazu w tłoczni, w celu utrzymania na odpowiednim poziomie temperatury gazu po sprężeniu, montuje się A. za sprężarką. B. na wyjściu tłoczni. C. przed sprężarką za filtrami. D.

Zadanie 33. Kontrola punktowa sieci gazowej nie obejmuje A. odwadniaczy. B. kurków głównych. C. sączków węchowych. D. przewodów gazowych.

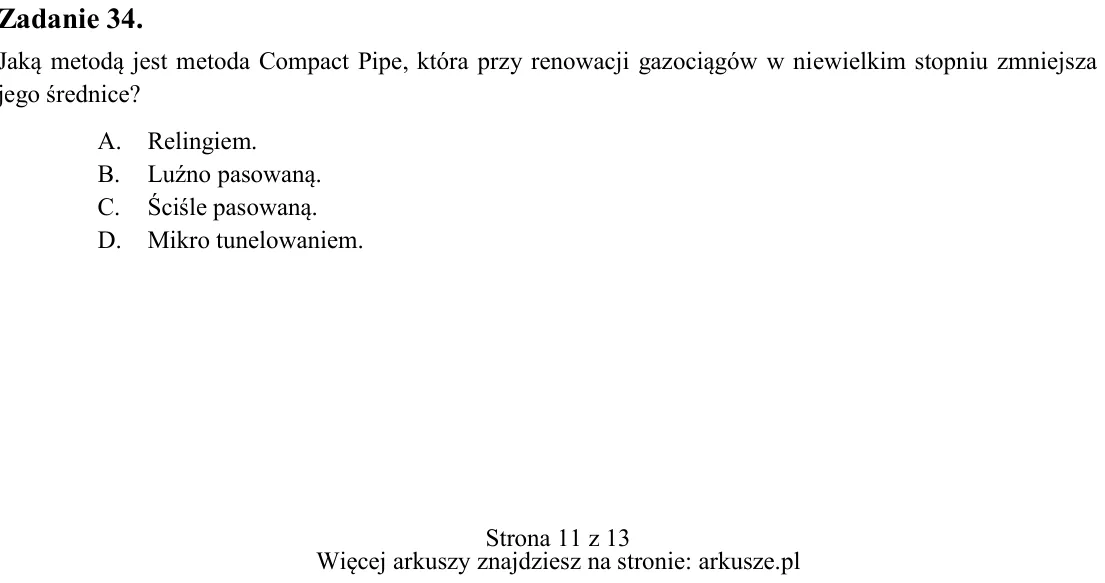

Zadanie 34. Jaką metodą jest metoda Compact Pipe, która przy renowacji gazociągów w niewielkim stopniu zmniejsza jego średnice? A. Relingiem. B. Luźno pasowaną. C. Ściśle pasowaną. D. Mikro tunelowaniem.

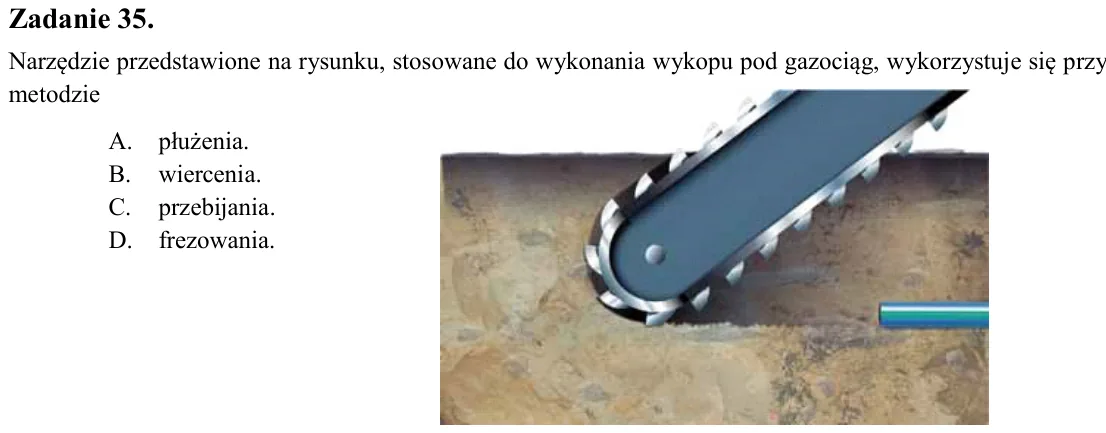

Zadanie 35. Narzędzie przedstawione na rysunku, stosowane do wykonania wykopu pod gazociąg, wykorzystuje się przy metodzie A. płużenia. B. wiercenia. C. przebijania. D. frezowania.

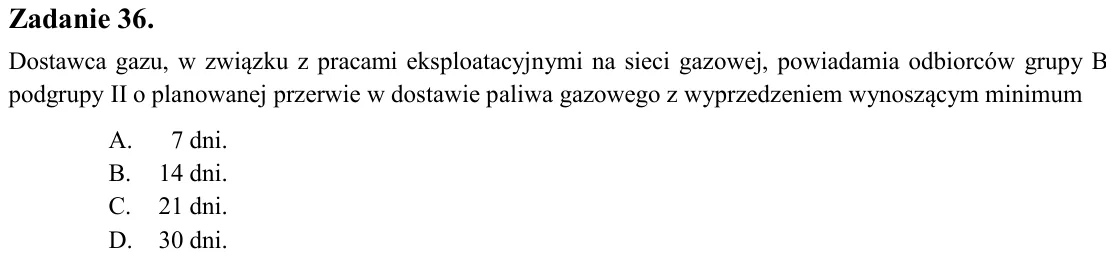

Zadanie 36. Dostawca gazu, w związku z pracami eksploatacyjnymi na sieci gazowej, powiadamia odbiorców grupy B podgrupy II o planowanej przerwie w dostawie paliwa gazowego z wyprzedzeniem wynoszącym minimum A. 7 dni. B.

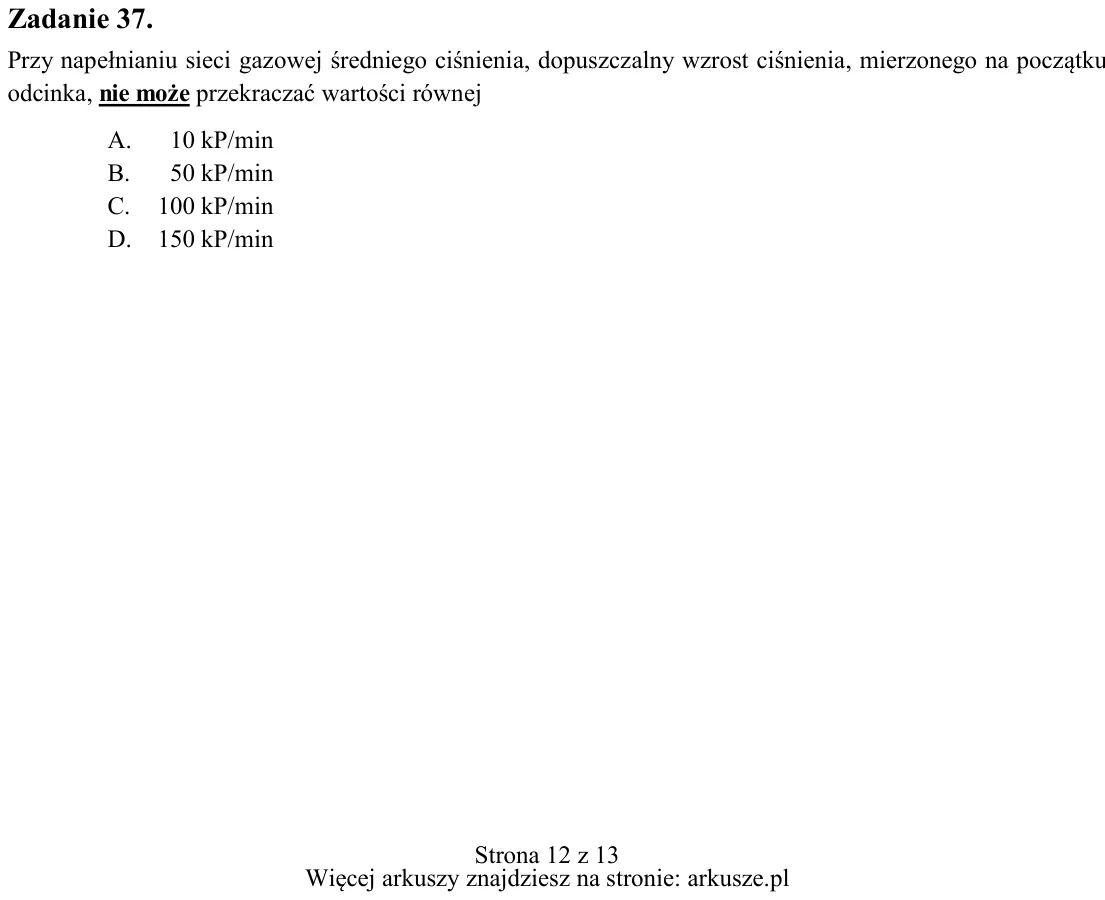

Zadanie 37. Przy napełnianiu sieci gazowej średniego ciśnienia, dopuszczalny wzrost ciśnienia, mierzonego na początku odcinka, nie może przekraczać wartości równej A. 10 kP/min B. 50 kP/min C. 100 kP/min D. 150 kP/min

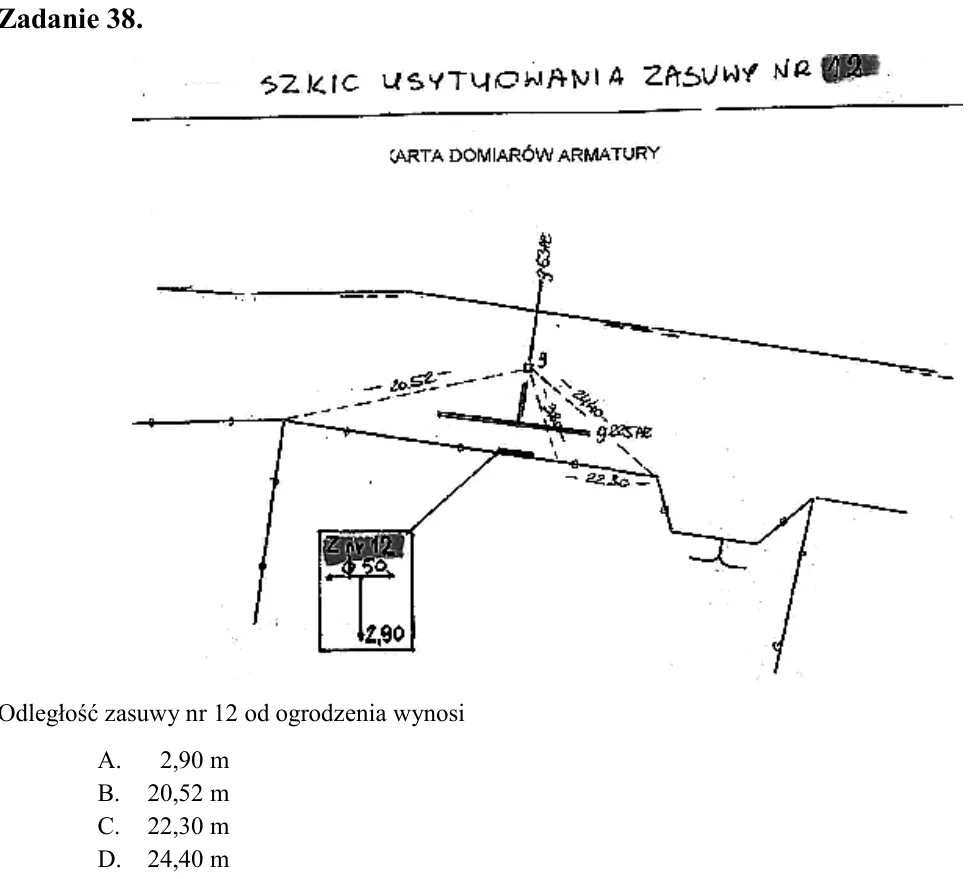

Zadanie 38. Odległość zasuwy nr 12 od ogrodzenia wynosi A. 2,90 m B. 20,52 m C. 22,30 m D. 24,40 m

Zadanie 39. Nieszczelność rury gazociągu lokalizuje się metodą A. punktową. B. dywanową. C. patrolowania. D. szpilkowania.

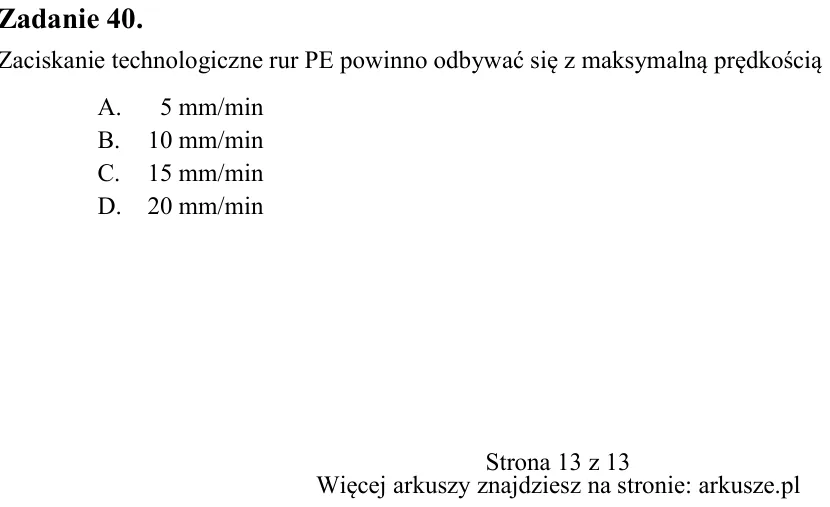

Zadanie 40. Zaciskanie technologiczne rur PE powinno odbywać się z maksymalną prędkością A. 5 mm/min B. 10 mm/min C. 15 mm/min D. 20 mm/min
