B23 · Egzamin zawodowy · czerwiec 2018

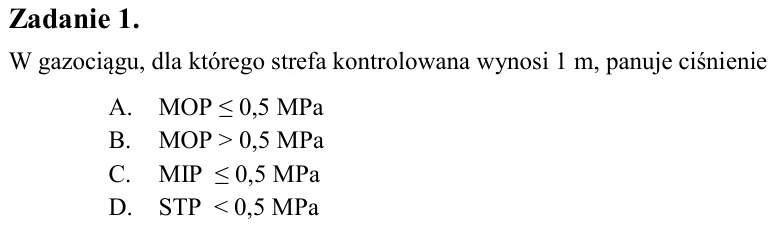

Zadanie 1. W gazociągu, dla którego strefa kontrolowana wynosi 1 m, panuje ciśnienie A. MOP ≤ 0,5 MPa B. MOP > 0,5 MPa C. MIP ≤ 0,5 MPa D. STP < 0,5 MPa

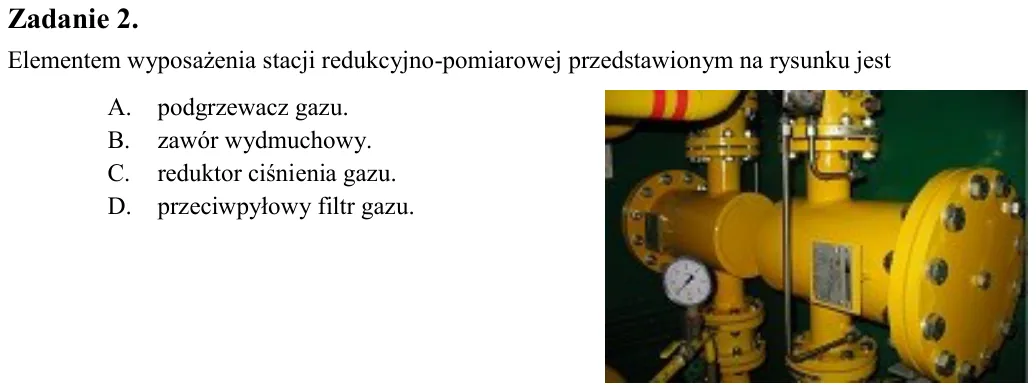

Zadanie 2. Elementem wyposażenia stacji redukcyjno-pomiarowej przedstawionym na rysunku jest A. podgrzewacz gazu. B. zawór wydmuchowy. C. reduktor ciśnienia gazu. D. przeciwpyłowy filtr gazu.

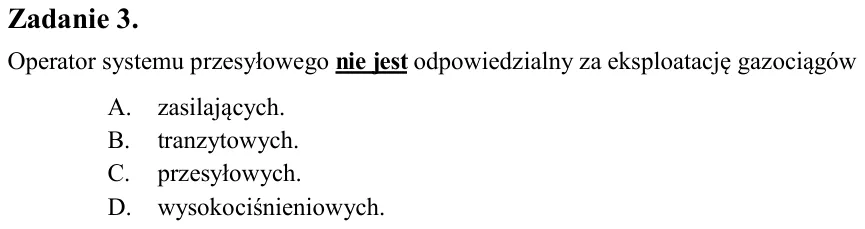

Zadanie 3. Operator systemu przesyłowego nie jest odpowiedzialny za eksploatację gazociągów A. zasilających. B. tranzytowych. C. przesyłowych. D. wysokociśnieniowych.

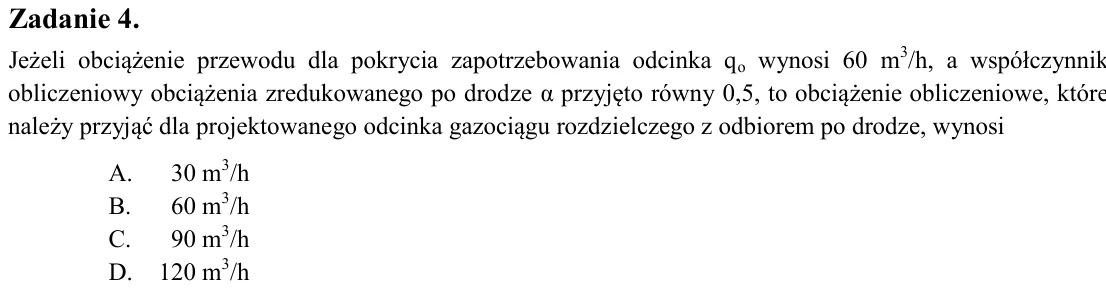

Zadanie 4. Jeżeli obciążenie przewodu dla pokrycia zapotrzebowania odcinka qo wynosi 60 m3/h, a współczynnik obliczeniowy obciążenia zredukowanego po drodze α przyjęto równy 0,5, to obciążenie obliczeniowe, które należy

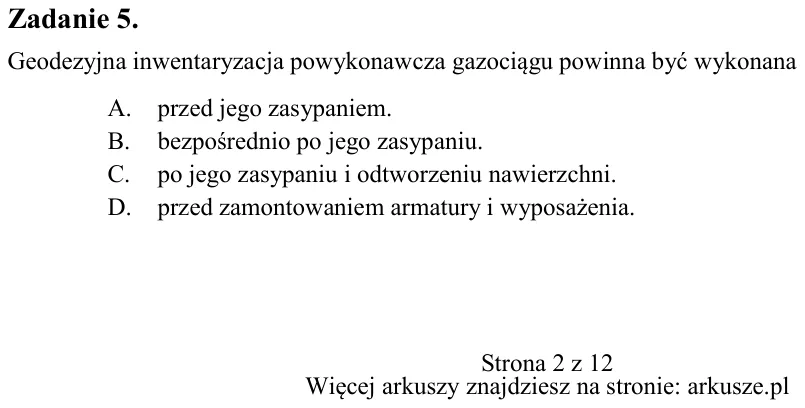

Zadanie 5. Geodezyjna inwentaryzacja powykonawcza gazociągu powinna być wykonana A. przed jego zasypaniem. B. bezpośrednio po jego zasypaniu. C. po jego zasypaniu i odtworzeniu nawierzchni. D. przed zamontowaniem armatur

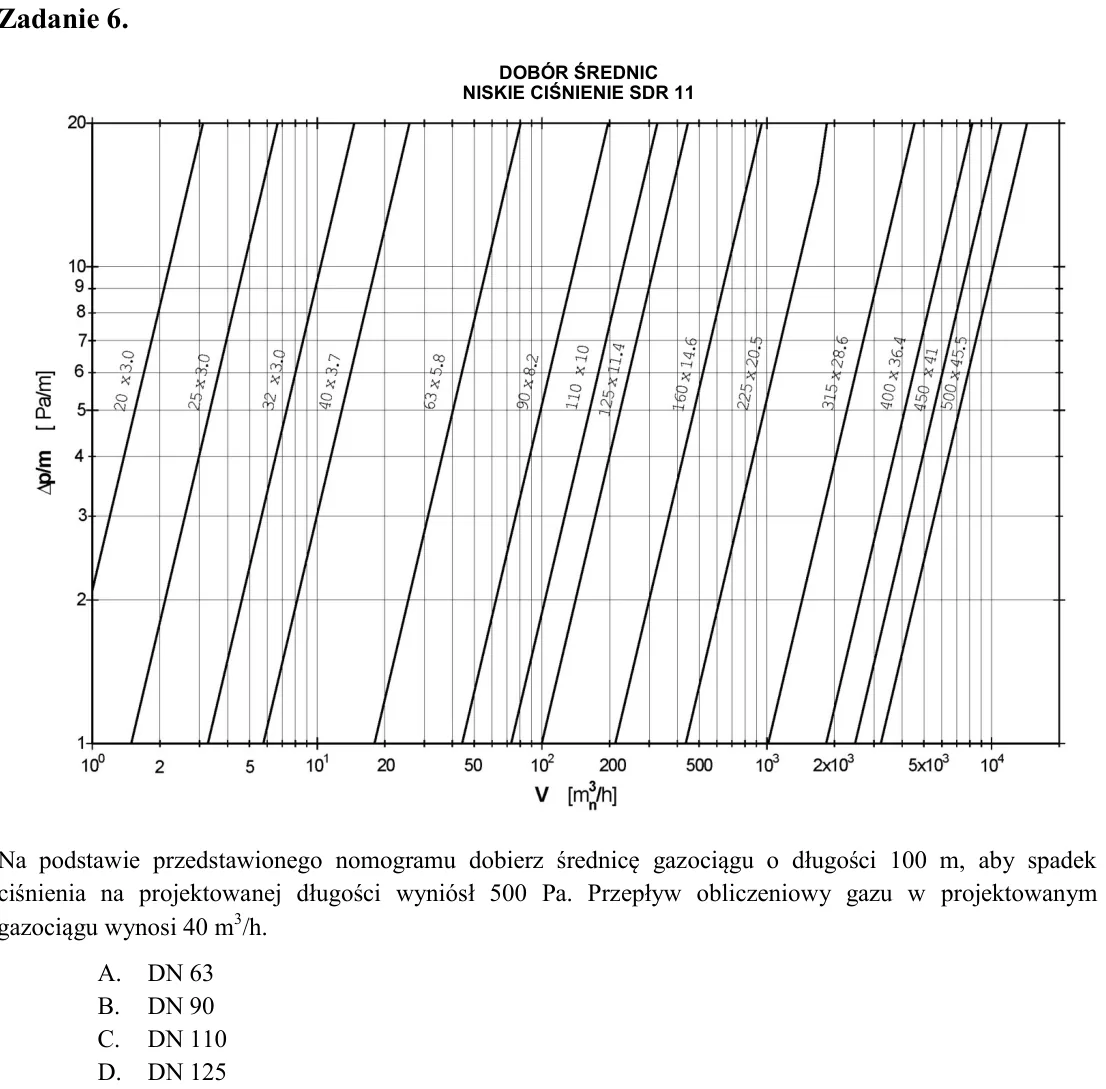

Zadanie 6. Na podstawie przedstawionego nomogramu dobierz średnicę gazociągu o długości 100 m, aby spadek ciśnienia na projektowanej długości wyniósł 500 Pa. Przepływ obliczeniowy gazu w projektowanym gazociągu wynosi 40

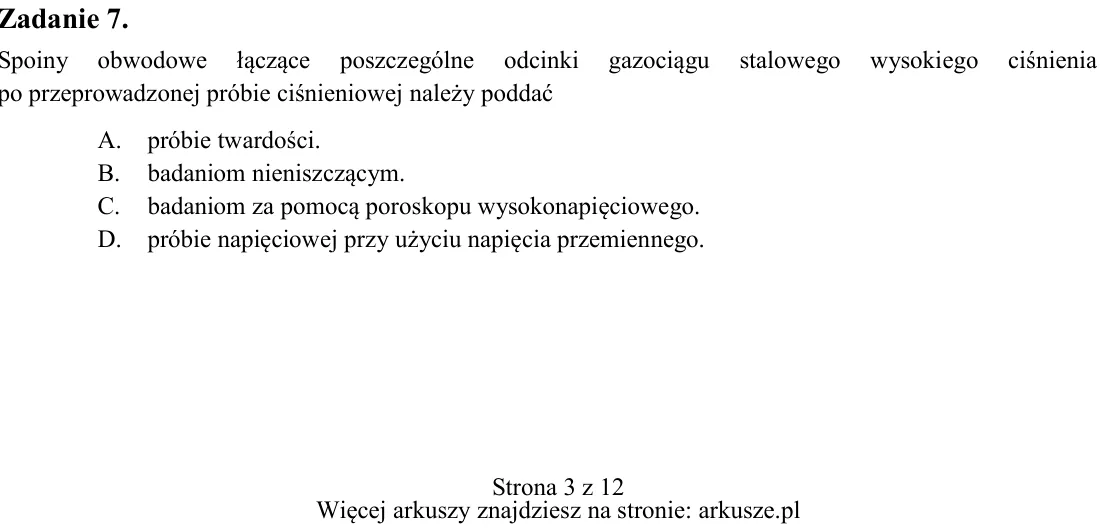

Zadanie 7. Spoiny obwodowe łączące poszczególne odcinki gazociągu stalowego wysokiego ciśnienia po przeprowadzonej próbie ciśnieniowej należy poddać A. próbie twardości. B. badaniom nieniszczącym. C. badaniom za pomocą p

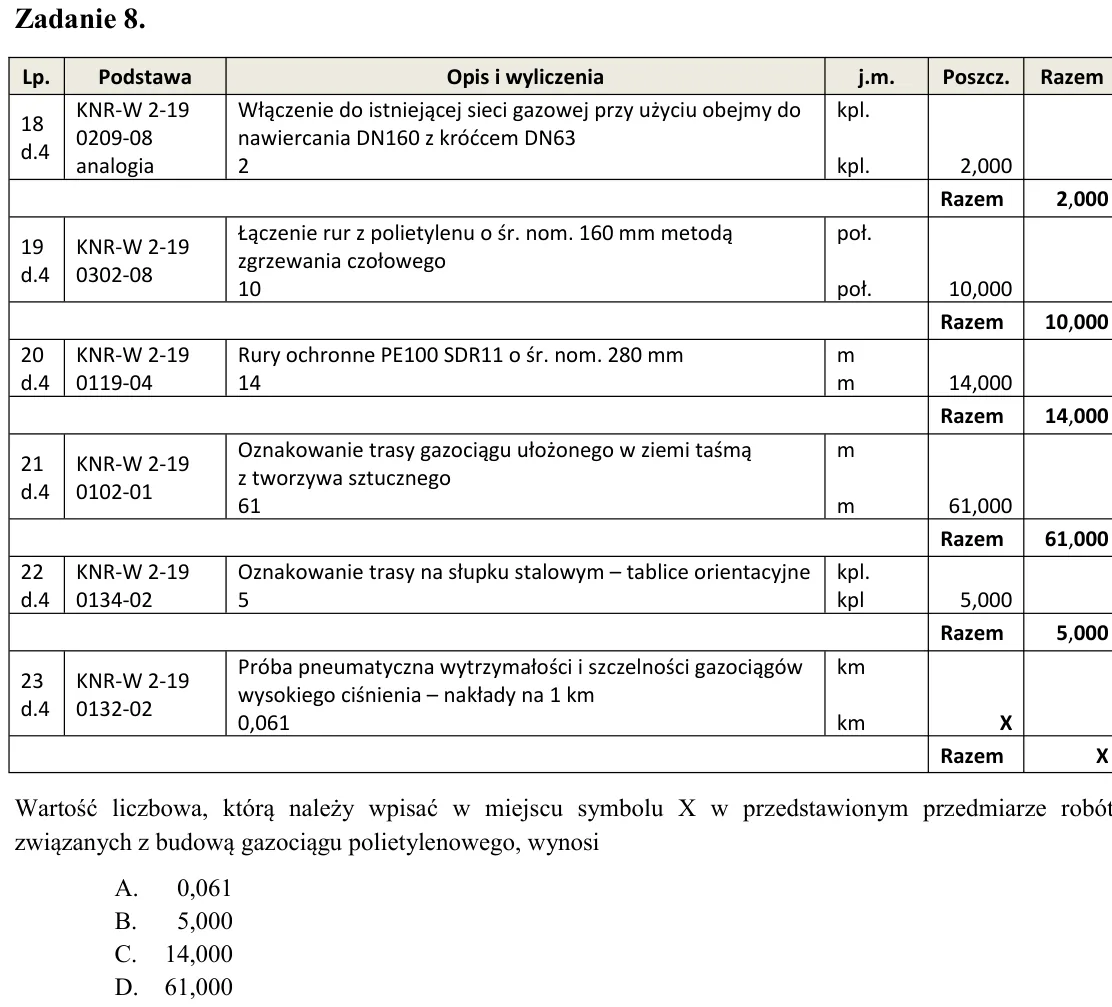

Zadanie 8. Wartość liczbowa, którą należy wpisać w miejscu symbolu X w przedstawionym przedmiarze robót związanych z budową gazociągu polietylenowego, wynosi A. 0,061 B. 5,000 C. 14,000 D. 61,000

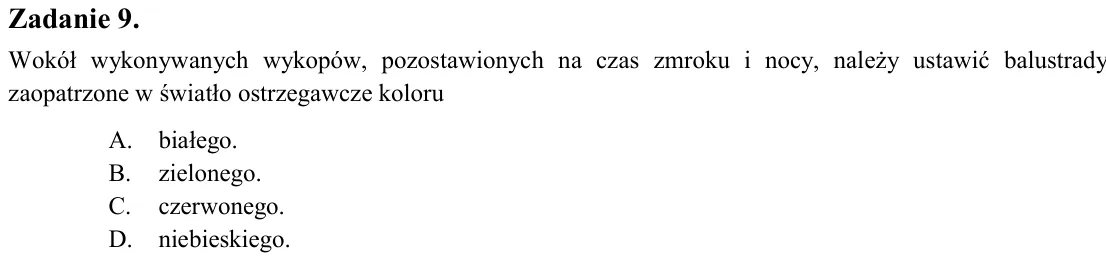

Zadanie 9. Wokół wykonywanych wykopów, pozostawionych na czas zmroku i nocy, należy ustawić balustrady zaopatrzone w światło ostrzegawcze koloru A. białego. B. zielonego. C. czerwonego. D. niebieskiego.

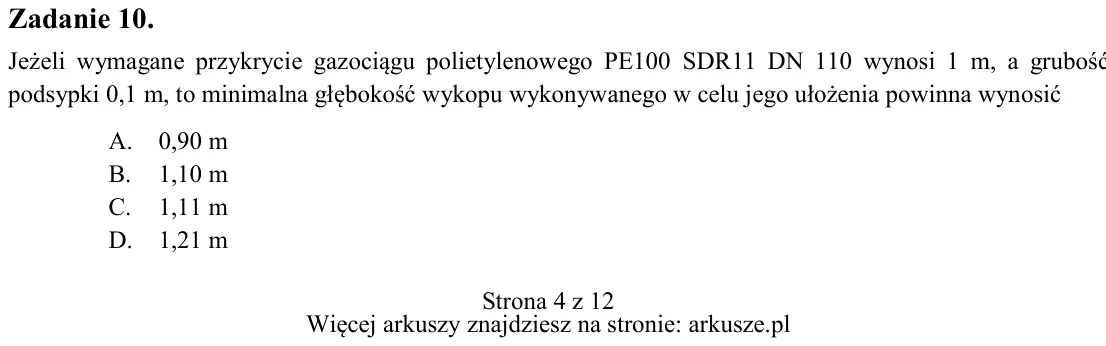

Zadanie 10. Jeżeli wymagane przykrycie gazociągu polietylenowego PE100 SDR11 DN 110 wynosi 1 m, a grubość podsypki 0,1 m, to minimalna głębokość wykopu wykonywanego w celu jego ułożenia powinna wynosić A. 0,90 m B. 1,10

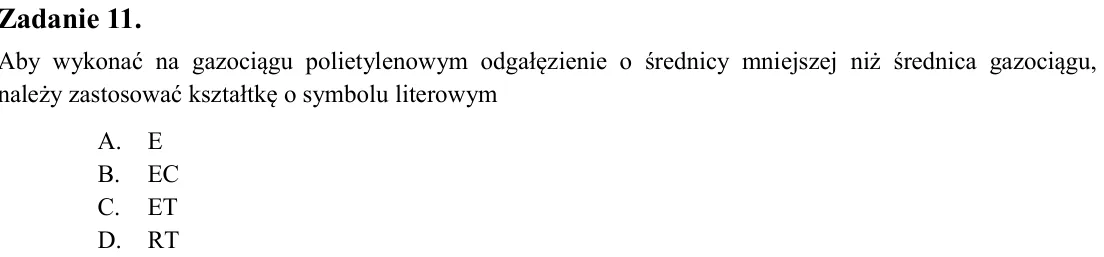

Zadanie 11. Aby wykonać na gazociągu polietylenowym odgałęzienie o średnicy mniejszej niż średnica gazociągu, należy zastosować kształtkę o symbolu literowym A. E B. EC C. ET D. RT

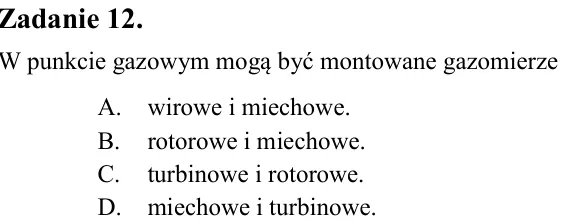

Zadanie 12. W punkcie gazowym mogą być montowane gazomierze A. wirowe i miechowe. B. rotorowe i miechowe. C. turbinowe i rotorowe. D. miechowe i turbinowe.

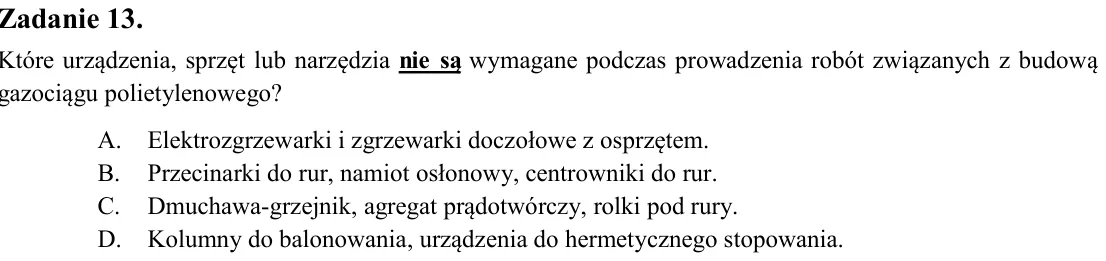

Zadanie 13. Które urządzenia, sprzęt lub narzędzia nie są wymagane podczas prowadzenia robót związanych z budową gazociągu polietylenowego? A. Elektrozgrzewarki i zgrzewarki doczołowe z osprzętem. B. Przecinarki do rur,

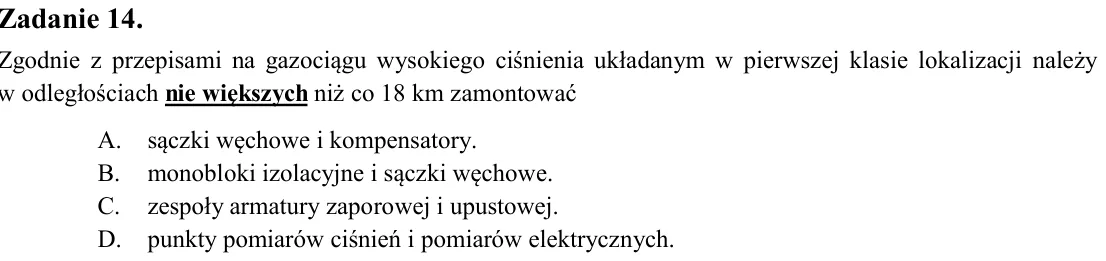

Zadanie 14. Zgodnie z przepisami na gazociągu wysokiego ciśnienia układanym w pierwszej klasie lokalizacji należy w odległościach nie większych niż co 18 km zamontować A. sączki węchowe i kompensatory. B. monobloki izola

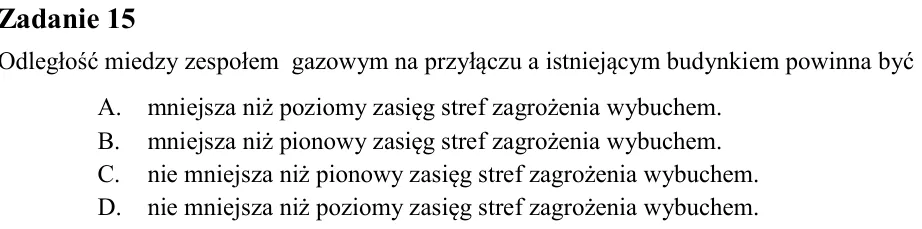

Zadanie 15 Odległość miedzy zespołem gazowym na przyłączu a istniejącym budynkiem powinna być A. mniejsza niż poziomy zasięg stref zagrożenia wybuchem. B. mniejsza niż pionowy zasięg stref zagrożenia wybuchem. C. nie mni

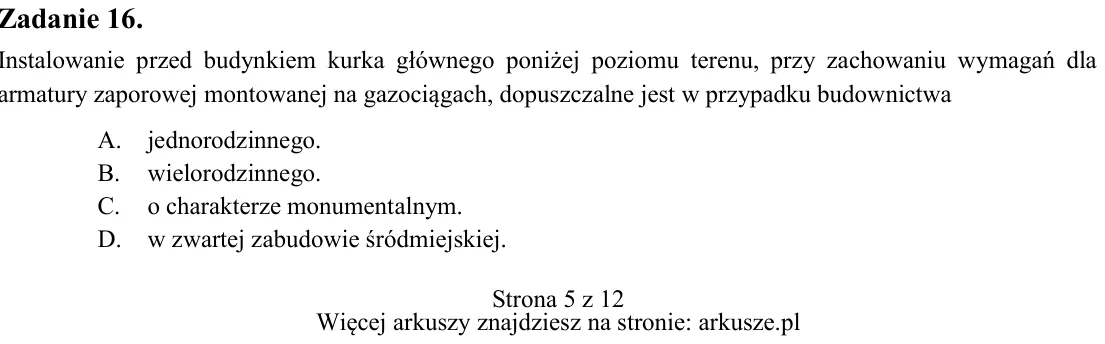

Zadanie 16. Instalowanie przed budynkiem kurka głównego poniżej poziomu terenu, przy zachowaniu wymagań dla armatury zaporowej montowanej na gazociągach, dopuszczalne jest w przypadku budownictwa A. jednorodzinnego. B. w

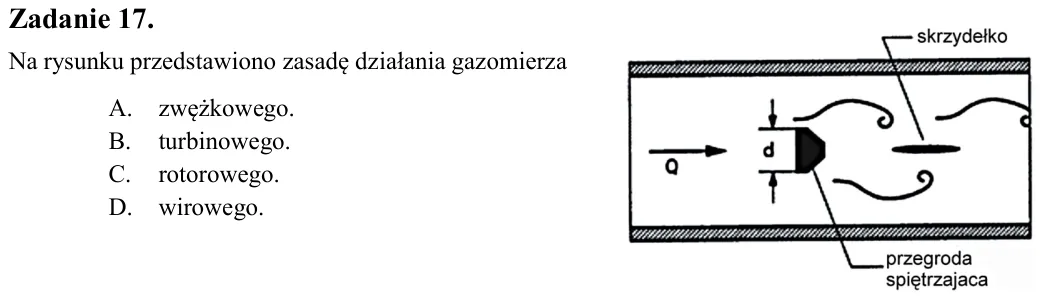

Zadanie 17. Na rysunku przedstawiono zasadę działania gazomierza A. zwężkowego. B. turbinowego. C. rotorowego. D. wirowego.

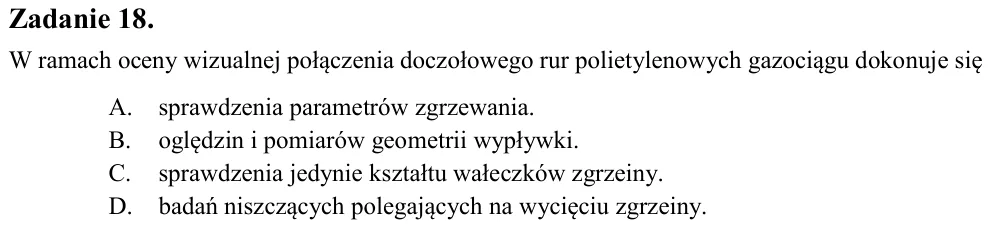

Zadanie 18. W ramach oceny wizualnej połączenia doczołowego rur polietylenowych gazociągu dokonuje się A. sprawdzenia parametrów zgrzewania. B. oględzin i pomiarów geometrii wypływki. C. sprawdzenia jedynie kształtu wałe

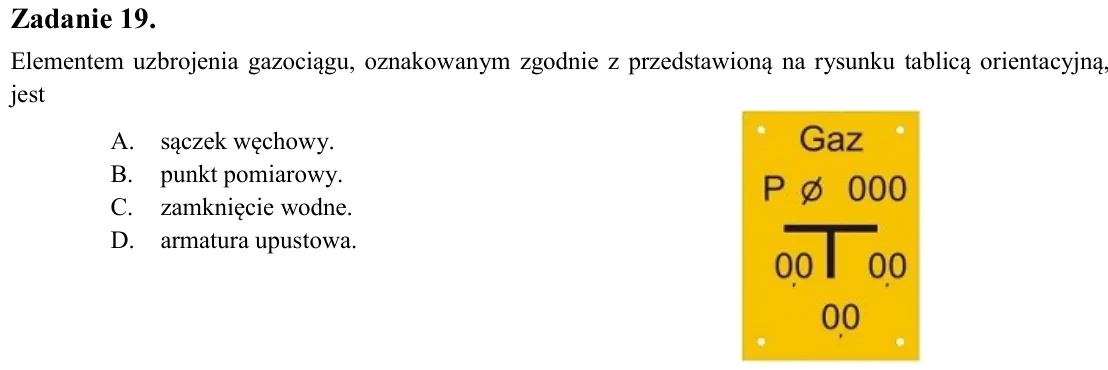

Zadanie 19. Elementem uzbrojenia gazociągu, oznakowanym zgodnie z przedstawioną na rysunku tablicą orientacyjną, jest A. sączek węchowy. B. punkt pomiarowy. C. zamknięcie wodne. D. armatura upustowa.

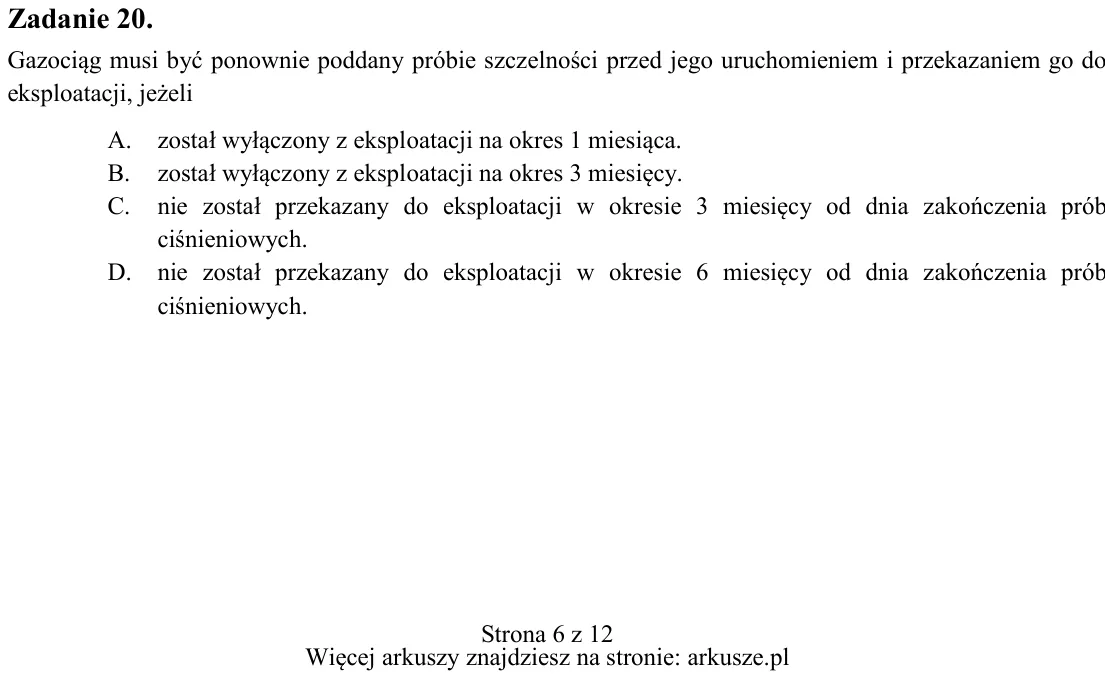

Zadanie 20. Gazociąg musi być ponownie poddany próbie szczelności przed jego uruchomieniem i przekazaniem go do eksploatacji, jeżeli A. został wyłączony z eksploatacji na okres 1 miesiąca. B. został wyłączony z eksploata

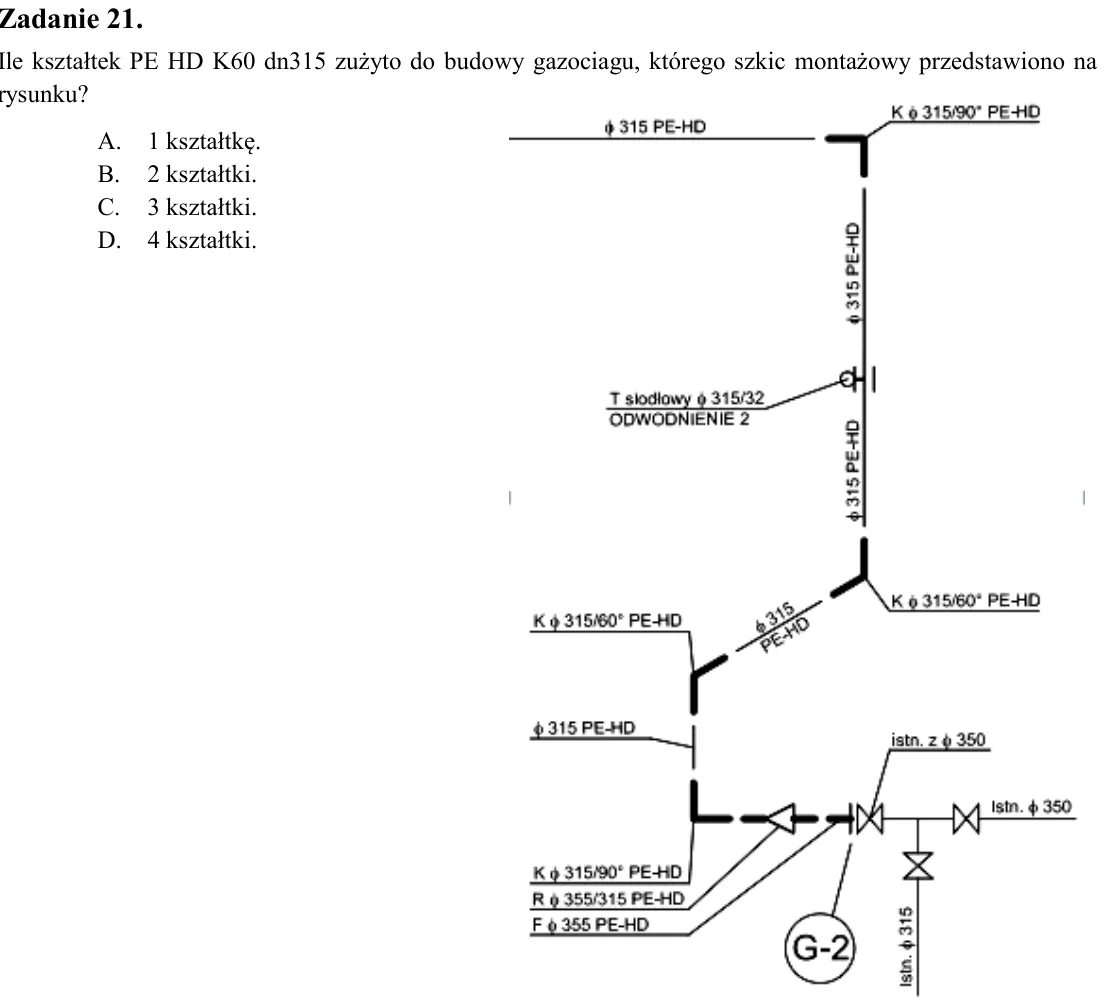

Zadanie 21. Ile kształtek PE HD K60 dn315 zużyto do budowy gazociagu, którego szkic montażowy przedstawiono na rysunku? A. 1 kształtkę. B. 2 kształtki. C. 3 kształtki. D. 4 kształtki.

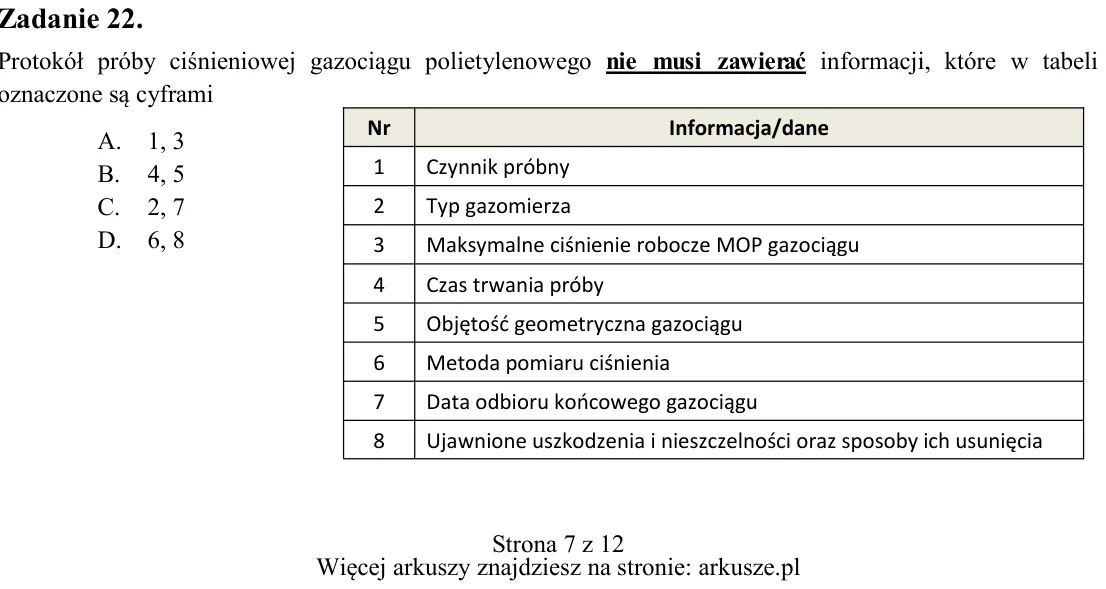

Zadanie 22. Protokół próby ciśnieniowej gazociągu polietylenowego nie musi zawierać informacji, które w tabeli oznaczone są cyframi A. 1, 3 B. 4, 5 C. 2, 7 D. 6, 8 Nr Informacja/dane 1 Czynnik próbny 2 Typ gazomierza 3 M

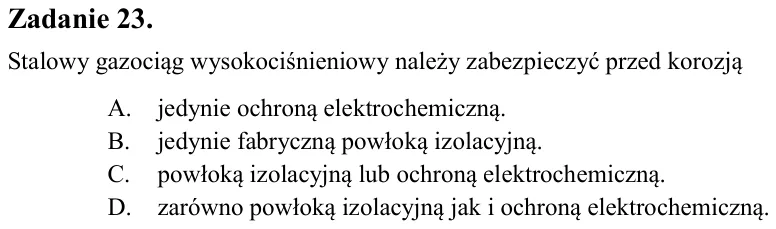

Zadanie 23. Stalowy gazociąg wysokociśnieniowy należy zabezpieczyć przed korozją A. jedynie ochroną elektrochemiczną. B. jedynie fabryczną powłoką izolacyjną. C. powłoką izolacyjną lub ochroną elektrochemiczną. D. zarówn

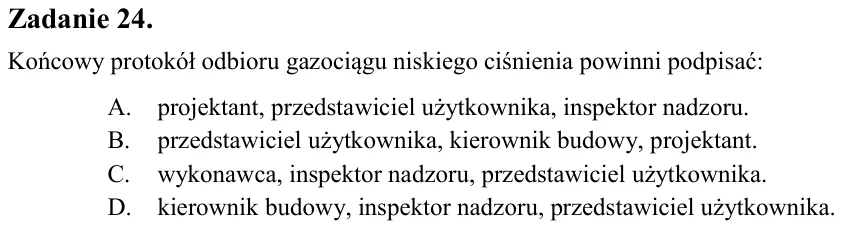

Zadanie 24. Końcowy protokół odbioru gazociągu niskiego ciśnienia powinni podpisać: A. projektant, przedstawiciel użytkownika, inspektor nadzoru. B. przedstawiciel użytkownika, kierownik budowy, projektant. C. wykonawca,

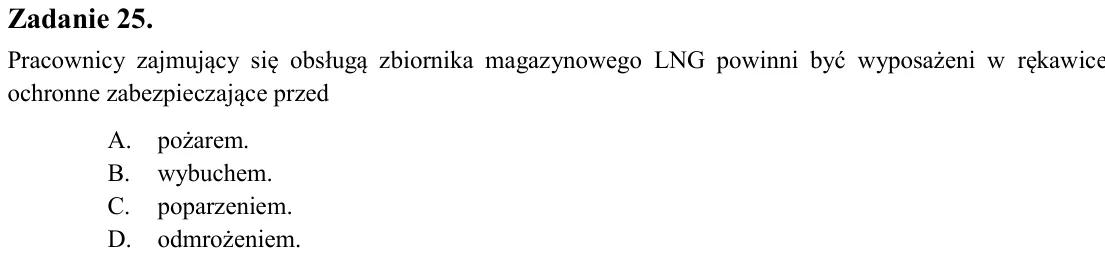

Zadanie 25. Pracownicy zajmujący się obsługą zbiornika magazynowego LNG powinni być wyposażeni w rękawice ochronne zabezpieczające przed A. pożarem. B. wybuchem. C. poparzeniem. D. odmrożeniem.

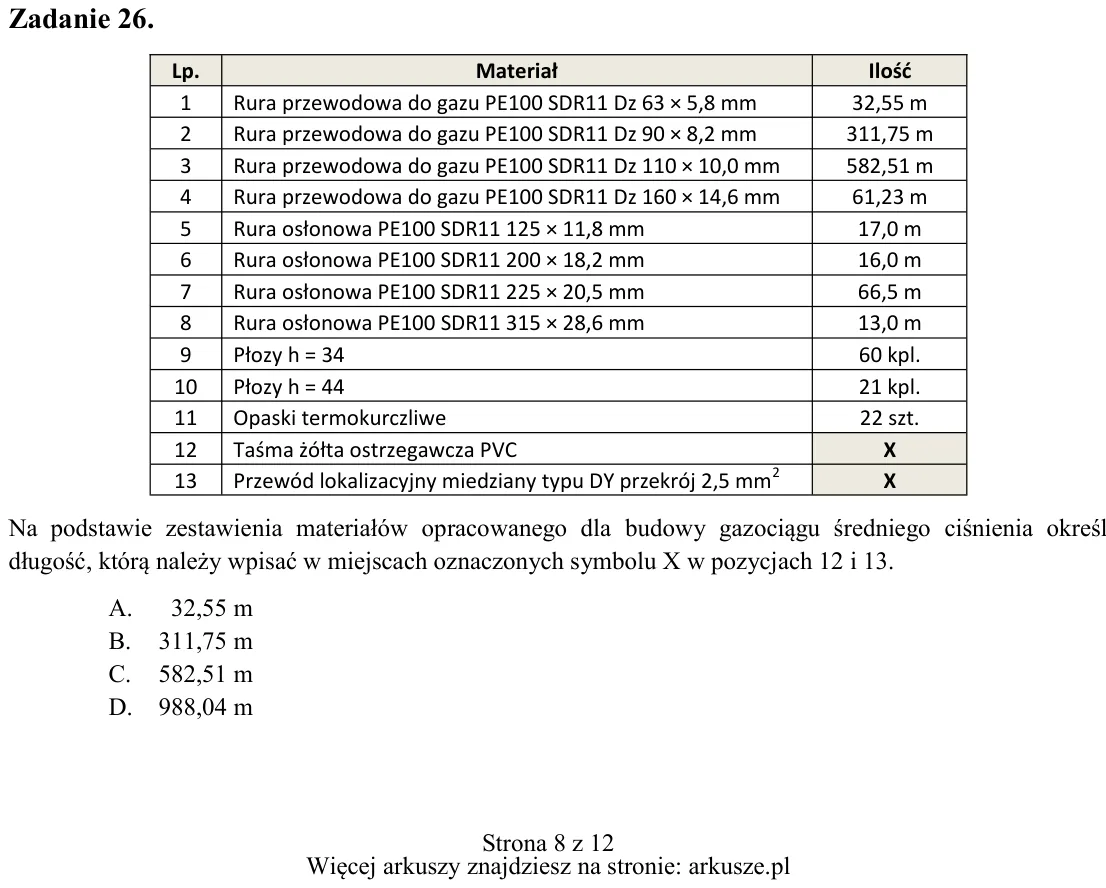

Zadanie 26. Na podstawie zestawienia materiałów opracowanego dla budowy gazociągu średniego ciśnienia określ długość, którą należy wpisać w miejscach oznaczonych symbolu X w pozycjach 12 i 13. A. 32,55 m B. 311,75 m C. 5

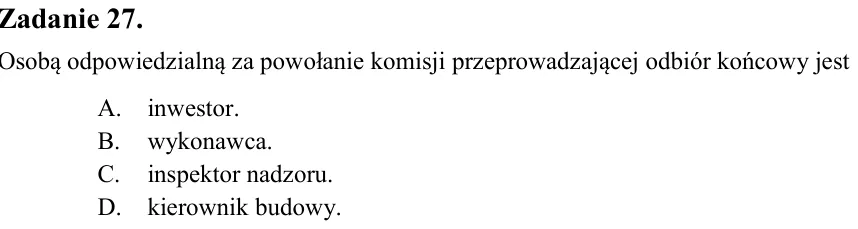

Zadanie 27. Osobą odpowiedzialną za powołanie komisji przeprowadzającej odbiór końcowy jest A. inwestor. B. wykonawca. C. inspektor nadzoru. D. kierownik budowy.

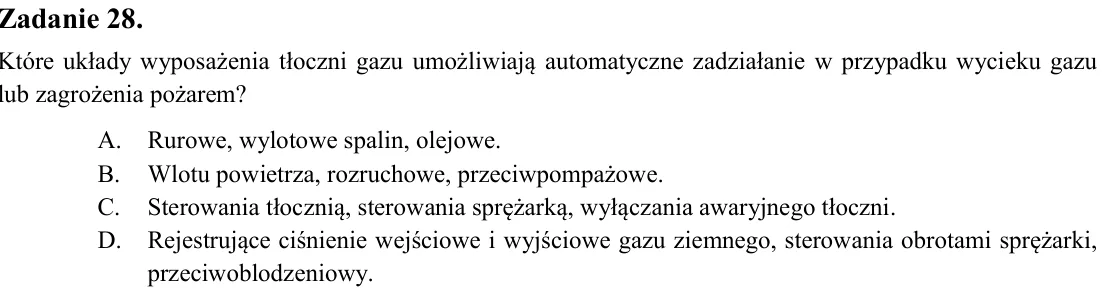

Zadanie 28. Które układy wyposażenia tłoczni gazu umożliwiają automatyczne zadziałanie w przypadku wycieku gazu lub zagrożenia pożarem? A. Rurowe, wylotowe spalin, olejowe. B. Wlotu powietrza, rozruchowe, przeciwpompażow

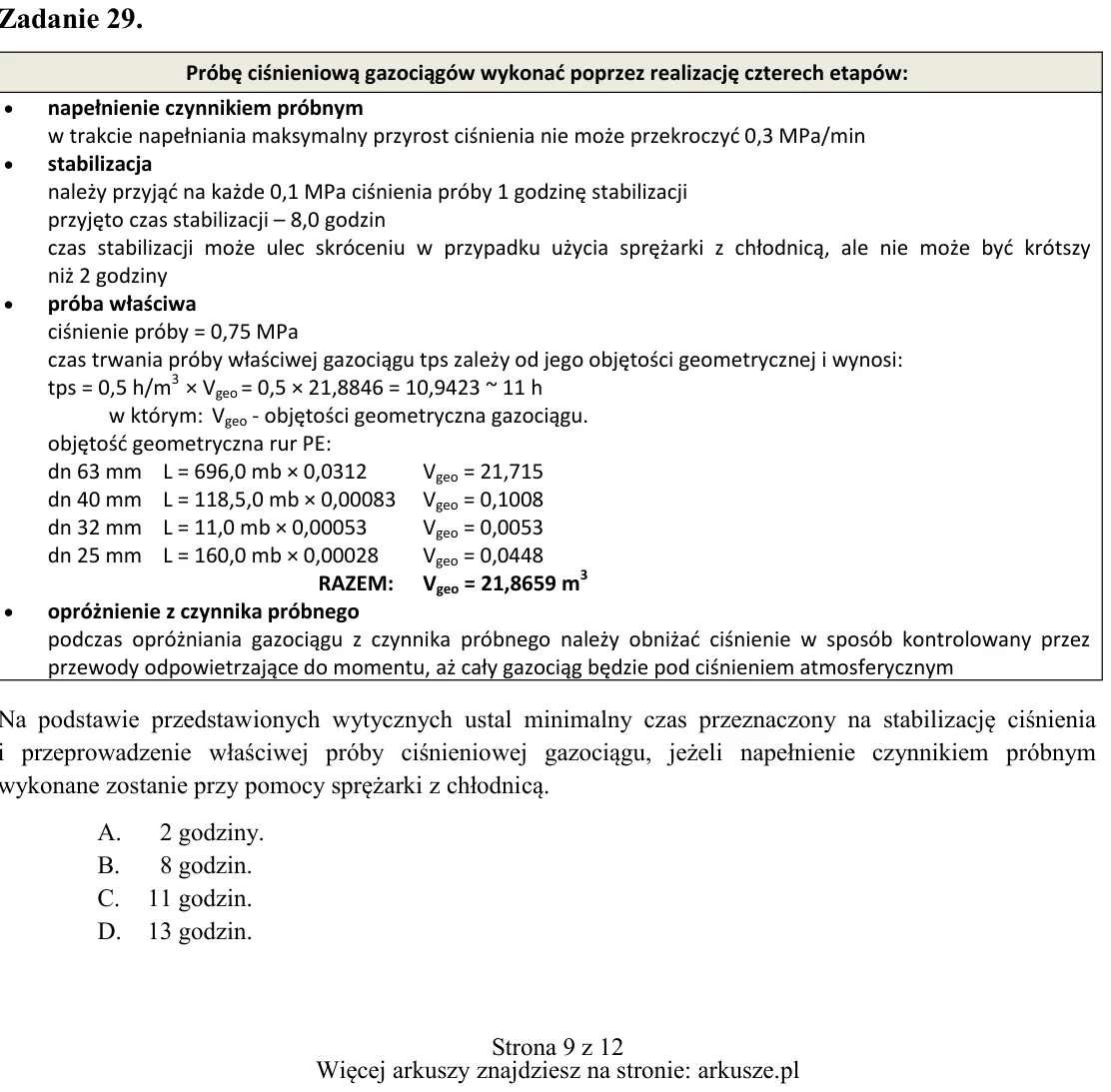

Zadanie 29. Na podstawie przedstawionych wytycznych ustal minimalny czas przeznaczony na stabilizację ciśnienia i przeprowadzenie właściwej próby ciśnieniowej gazociągu, jeżeli napełnienie czynnikiem próbnym wykonane zos

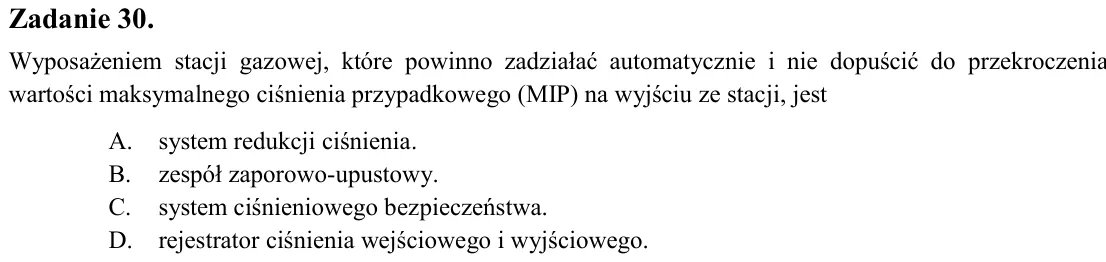

Zadanie 30. Wyposażeniem stacji gazowej, które powinno zadziałać automatycznie i nie dopuścić do przekroczenia wartości maksymalnego ciśnienia przypadkowego (MIP) na wyjściu ze stacji, jest A. system redukcji ciśnienia.

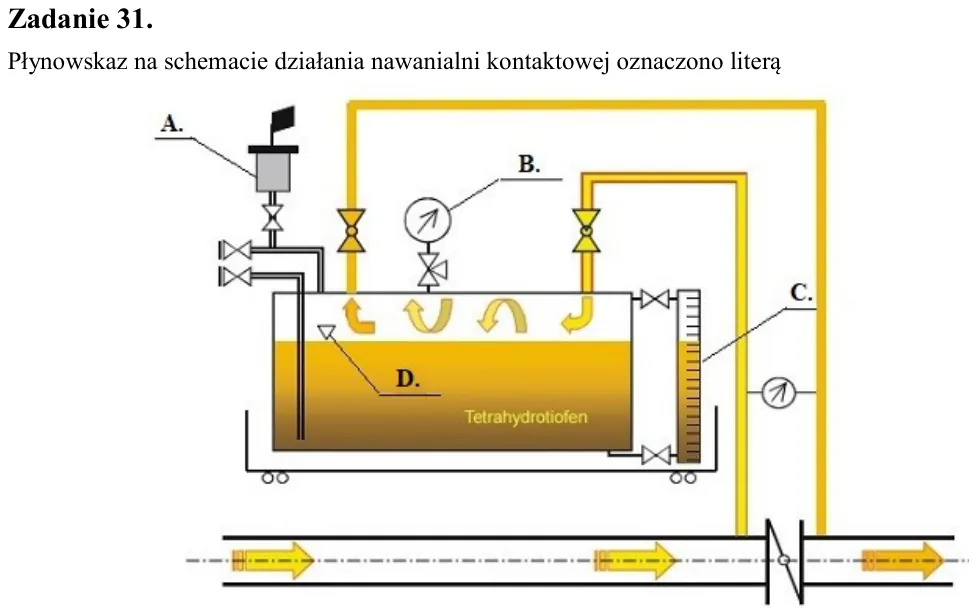

Zadanie 31. Płynowskaz na schemacie działania nawanialni kontaktowej oznaczono literą

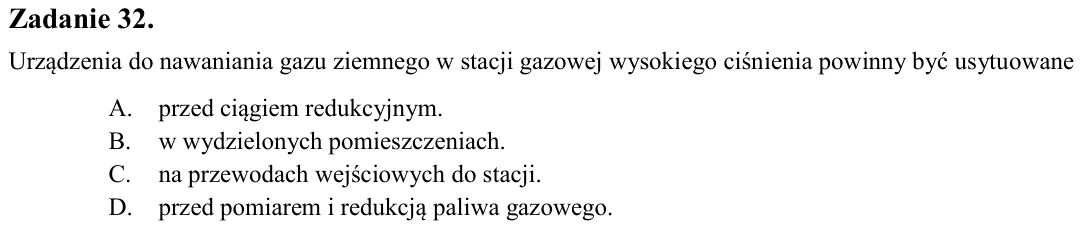

Zadanie 32. Urządzenia do nawaniania gazu ziemnego w stacji gazowej wysokiego ciśnienia powinny być usytuowane A. przed ciągiem redukcyjnym. B. w wydzielonych pomieszczeniach. C. na przewodach wejściowych do stacji. D. p

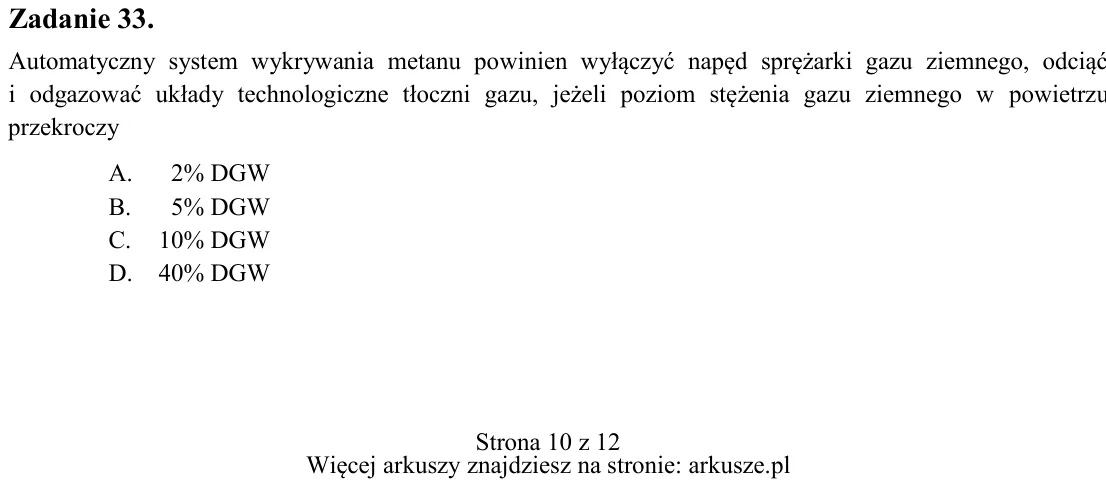

Zadanie 33. Automatyczny system wykrywania metanu powinien wyłączyć napęd sprężarki gazu ziemnego, odciąć i odgazować układy technologiczne tłoczni gazu, jeżeli poziom stężenia gazu ziemnego w powietrzu przekroczy A. 2%

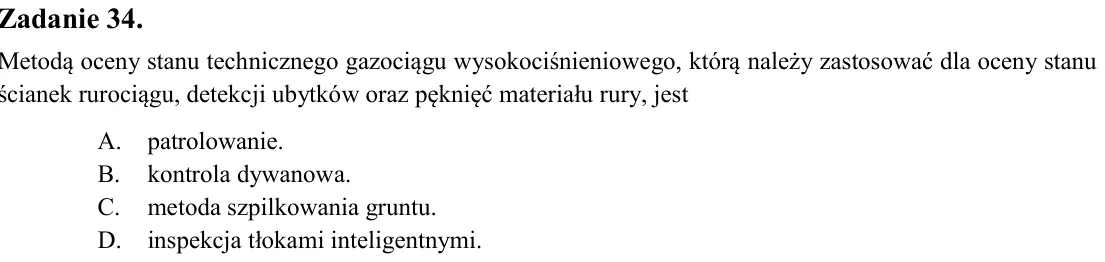

Zadanie 34. Metodą oceny stanu technicznego gazociągu wysokociśnieniowego, którą należy zastosować dla oceny stanu ścianek rurociągu, detekcji ubytków oraz pęknięć materiału rury, jest A. patrolowanie. B. kontrola dywano

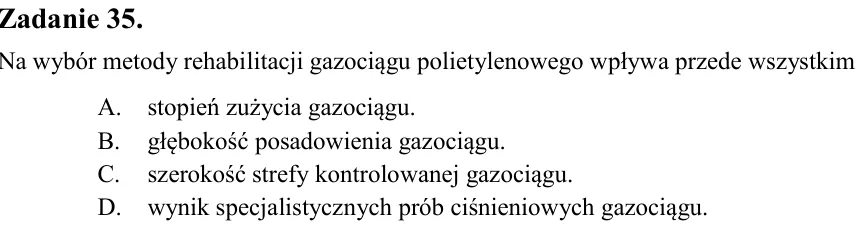

Zadanie 35. Na wybór metody rehabilitacji gazociągu polietylenowego wpływa przede wszystkim A. stopień zużycia gazociągu. B. głębokość posadowienia gazociągu. C. szerokość strefy kontrolowanej gazociągu. D. wynik specjal

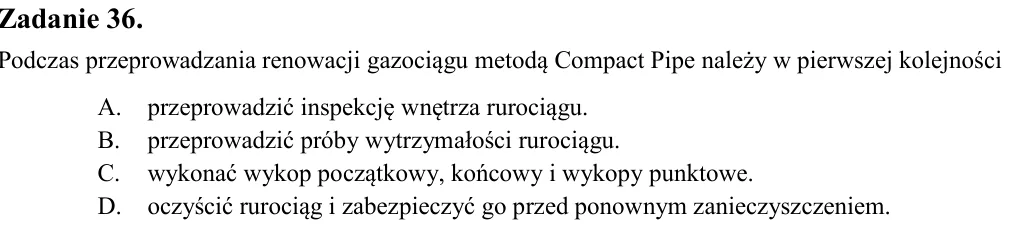

Zadanie 36. Podczas przeprowadzania renowacji gazociągu metodą Compact Pipe należy w pierwszej kolejności A. przeprowadzić inspekcję wnętrza rurociągu. B. przeprowadzić próby wytrzymałości rurociągu. C. wykonać wykop poc

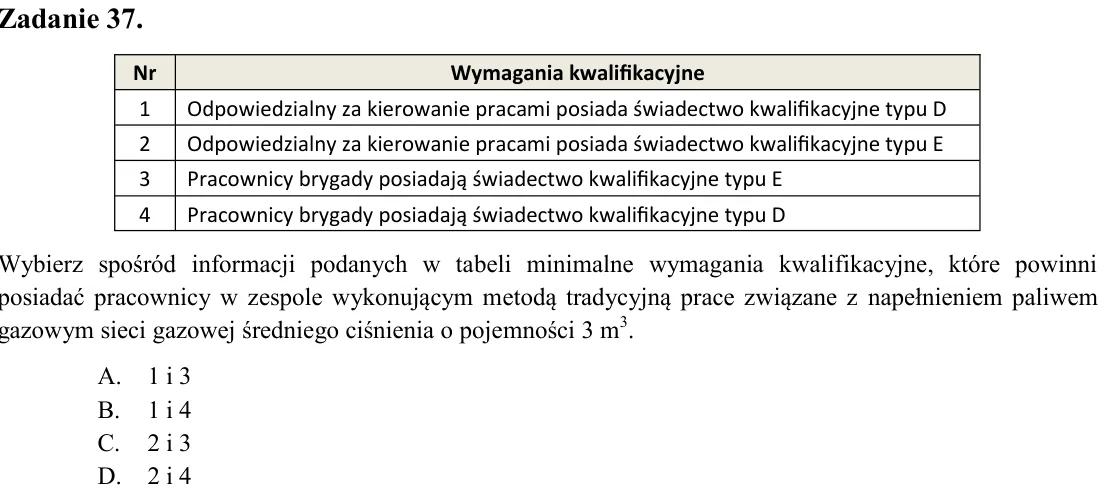

Zadanie 37. Wybierz spośród informacji podanych w tabeli minimalne wymagania kwalifikacyjne, które powinni posiadać pracownicy w zespole wykonującym metodą tradycyjną prace związane z napełnieniem paliwem gazowym sieci g

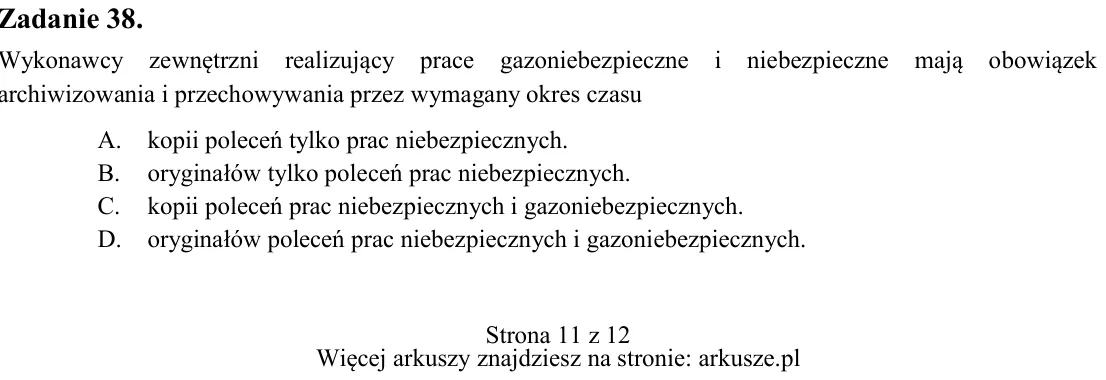

Zadanie 38. Wykonawcy zewnętrzni realizujący prace gazoniebezpieczne i niebezpieczne mają obowiązek archiwizowania i przechowywania przez wymagany okres czasu A. kopii poleceń tylko prac niebezpiecznych. B. oryginałów ty

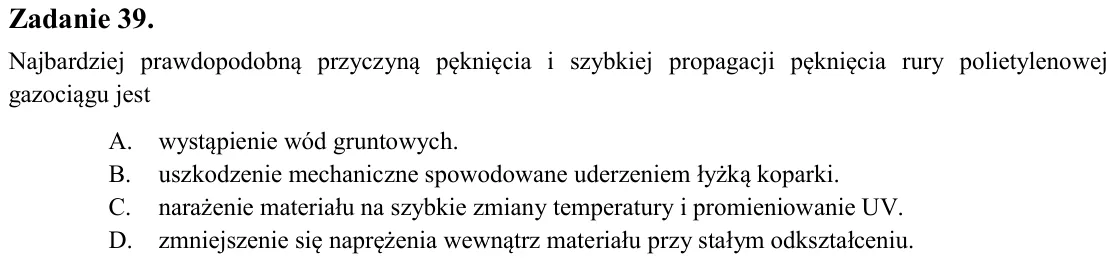

Zadanie 39. Najbardziej prawdopodobną przyczyną pęknięcia i szybkiej propagacji pęknięcia rury polietylenowej gazociągu jest A. wystąpienie wód gruntowych. B. uszkodzenie mechaniczne spowodowane uderzeniem łyżką koparki.

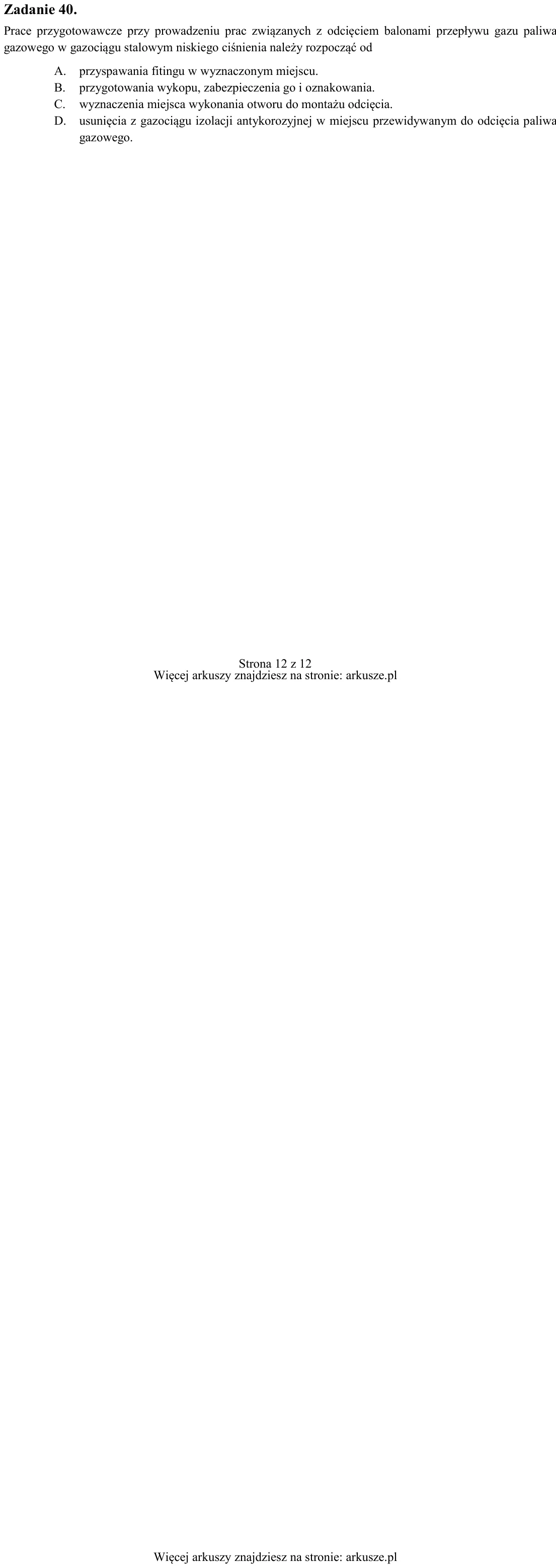

Zadanie 40. Prace przygotowawcze przy prowadzeniu prac związanych z odcięciem balonami przepływu gazu paliwa gazowego w gazociągu stalowym niskiego ciśnienia należy rozpocząć od A. przyspawania fitingu w wyznaczonym miej
