B23 · Egzamin zawodowy · styczeń 2018

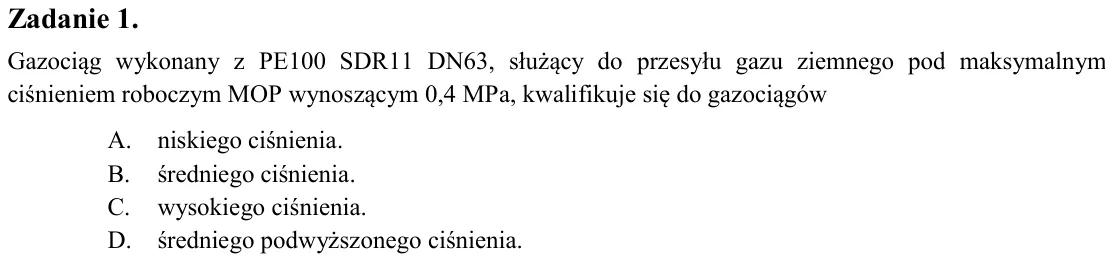

Zadanie 1. Gazociąg wykonany z PE100 SDR11 DN63, służący do przesyłu gazu ziemnego pod maksymalnym ciśnieniem roboczym MOP wynoszącym 0,4 MPa, kwalifikuje się do gazociągów A. niskiego ciśnienia. B. średniego ciśnienia.

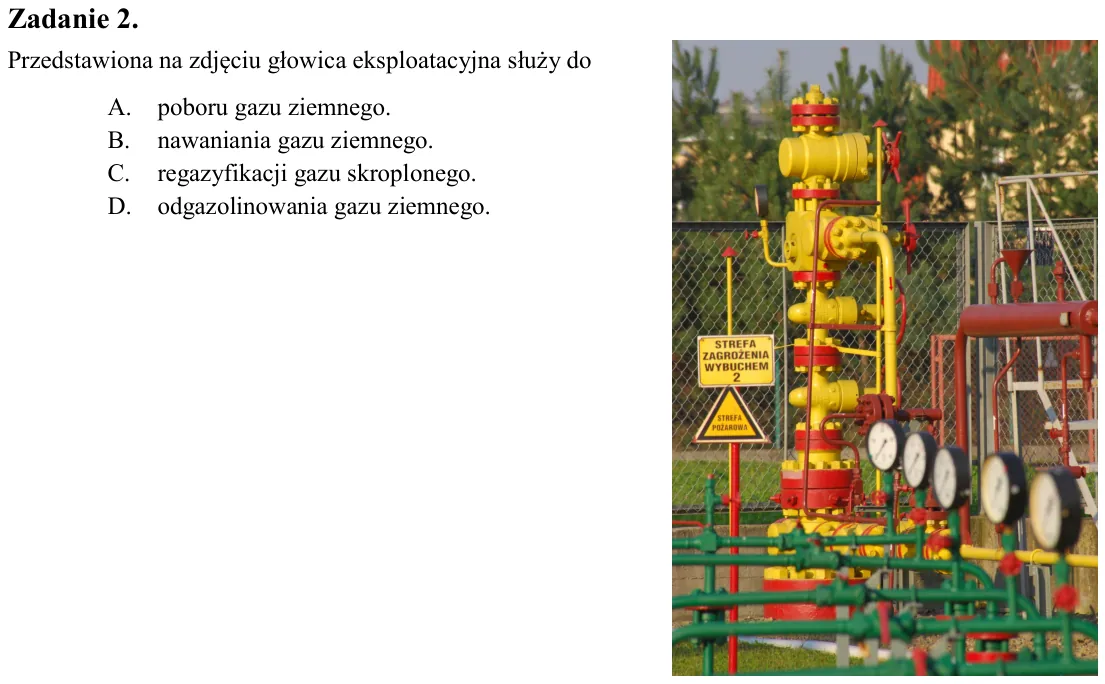

Zadanie 2. Przedstawiona na zdjęciu głowica eksploatacyjna służy do A. poboru gazu ziemnego. B. nawaniania gazu ziemnego. C. regazyfikacji gazu skroplonego. D. odgazolinowania gazu ziemnego.

Zadanie 3. Sieci gazowych nie buduje się w układzie A. pajęczym. B. mieszanym. C. rozgałęzionym. D. pierścieniowym.

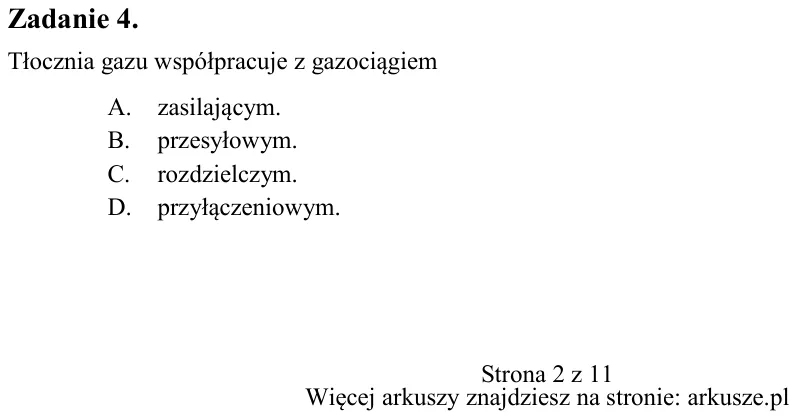

Zadanie 4. Tłocznia gazu współpracuje z gazociągiem A. zasilającym. B. przesyłowym. C. rozdzielczym. D. przyłączeniowym.

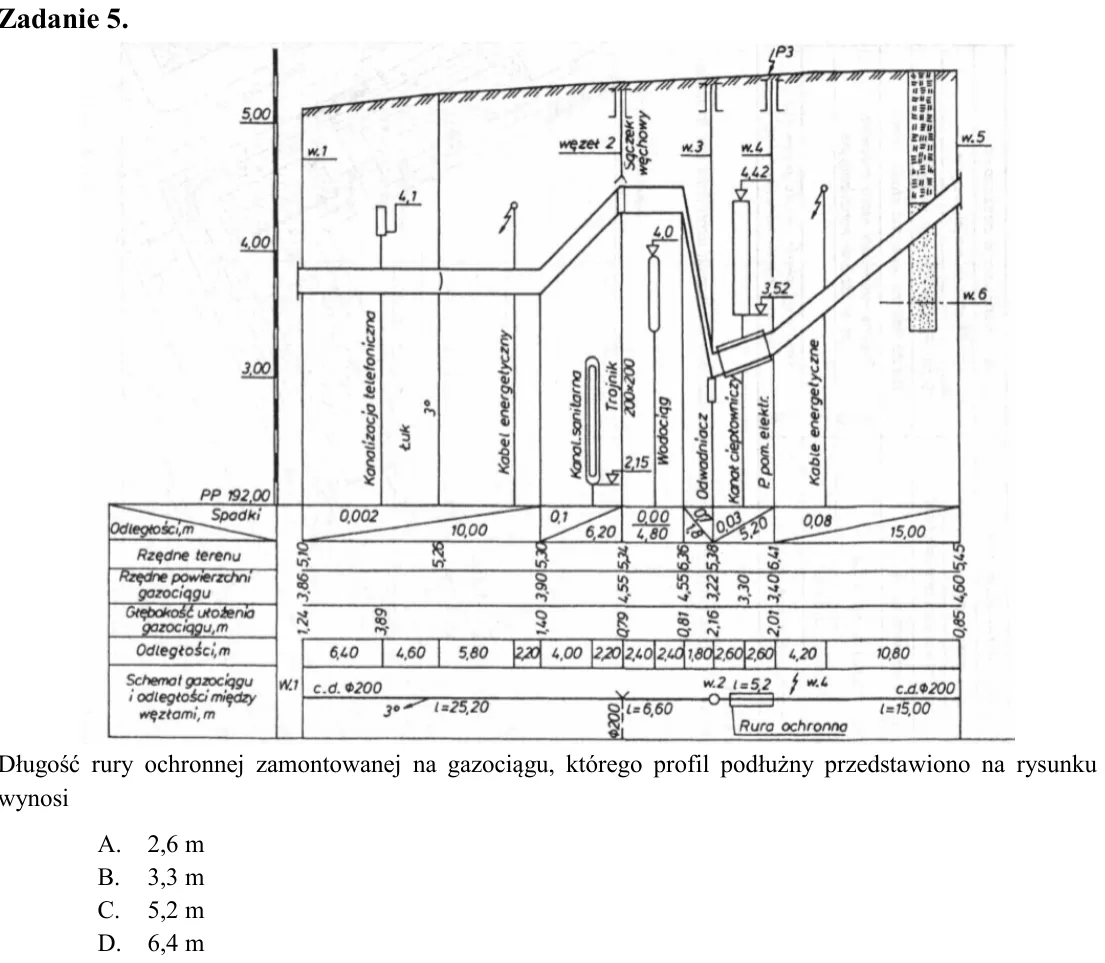

Zadanie 5. Długość rury ochronnej zamontowanej na gazociągu, którego profil podłużny przedstawiono na rysunku wynosi A. 2,6 m B. 3,3 m C. 5,2 m D. 6,4 m

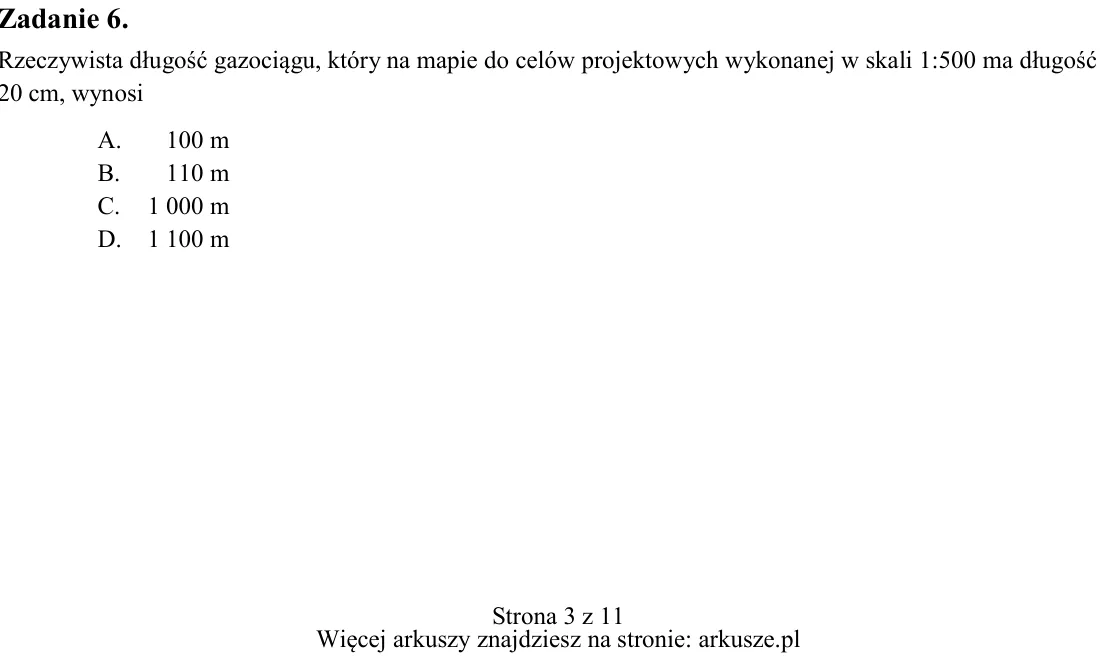

Zadanie 6. Rzeczywista długość gazociągu, który na mapie do celów projektowych wykonanej w skali 1:500 ma długość 20 cm, wynosi A. 100 m B. 110 m C. 1 000 m D. 1 100 m

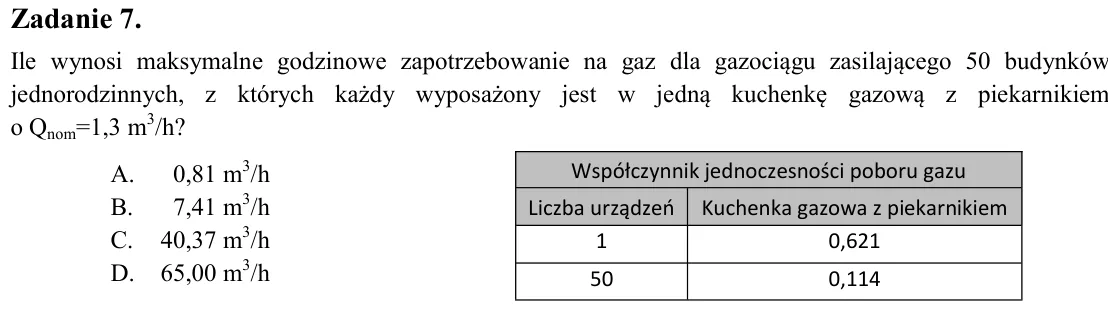

Zadanie 7. Ile wynosi maksymalne godzinowe zapotrzebowanie na gaz dla gazociągu zasilającego 50 budynków jednorodzinnych, z których każdy wyposażony jest w jedną kuchenkę gazową z piekarnikiem o Qnom=1,3 m3/h? A. 0,81 m3

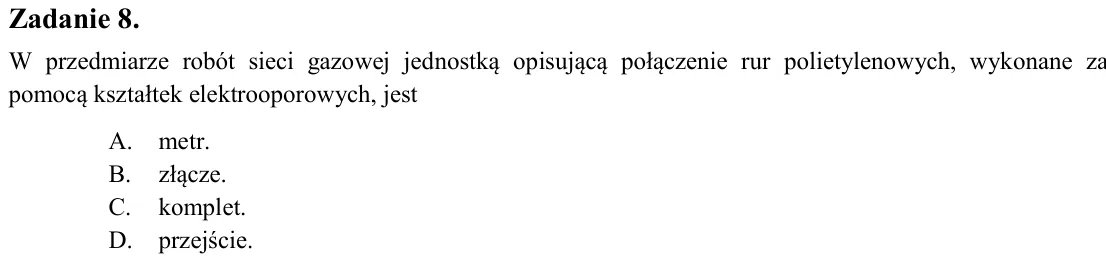

Zadanie 8. W przedmiarze robót sieci gazowej jednostką opisującą połączenie rur polietylenowych, wykonane za pomocą kształtek elektrooporowych, jest A. metr. B. złącze. C. komplet. D. przejście.

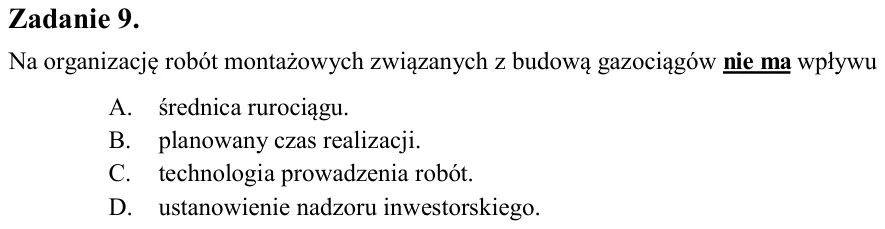

Zadanie 9. Na organizację robót montażowych związanych z budową gazociągów nie ma wpływu A. średnica rurociągu. B. planowany czas realizacji. C. technologia prowadzenia robót. D. ustanowienie nadzoru inwestorskiego.

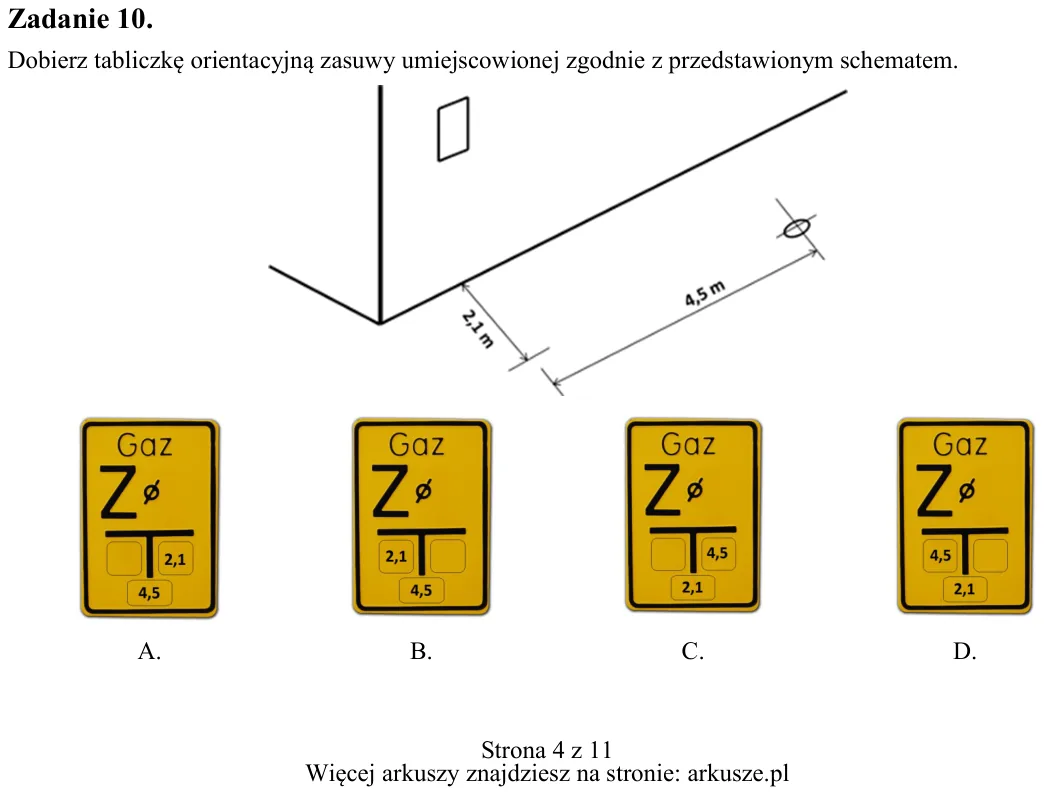

Zadanie 10. Dobierz tabliczkę orientacyjną zasuwy umiejscowionej zgodnie z przedstawionym schematem. A. B. C. D. Współczynnik jednoczesności poboru gazu Liczba urządzeń Kuchenka gazowa z piekarnikiem 1 0,621 50 0,114

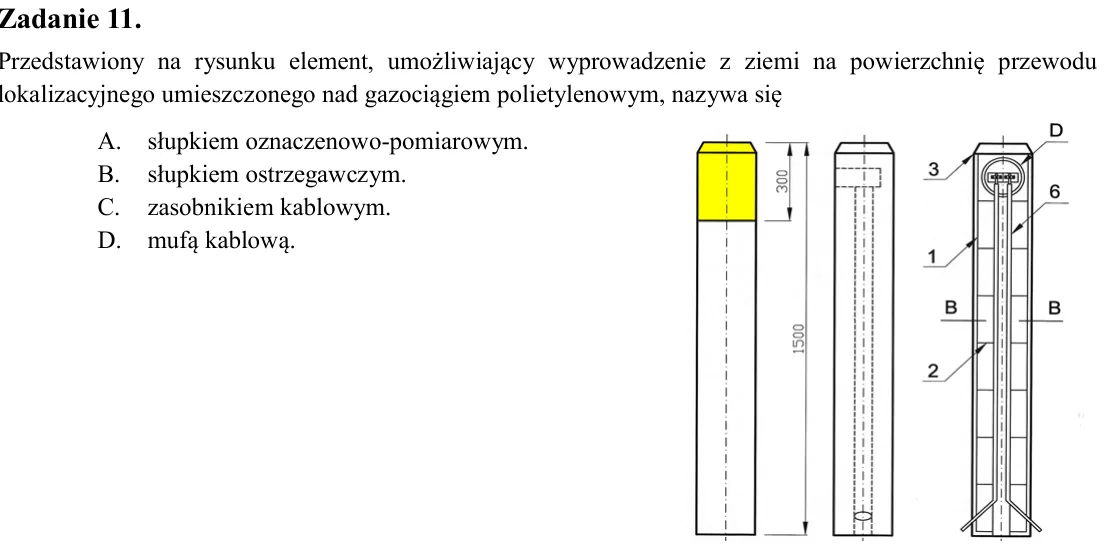

Zadanie 11. Przedstawiony na rysunku element, umożliwiający wyprowadzenie z ziemi na powierzchnię przewodu lokalizacyjnego umieszczonego nad gazociągiem polietylenowym, nazywa się A. słupkiem oznaczenowo-pomiarowym. B. s

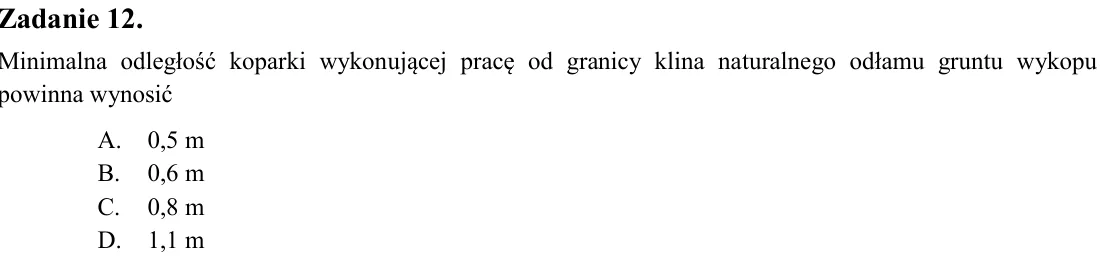

Zadanie 12. Minimalna odległość koparki wykonującej pracę od granicy klina naturalnego odłamu gruntu wykopu powinna wynosić A. 0,5 m B. 0,6 m C. 0,8 m D. 1,1 m

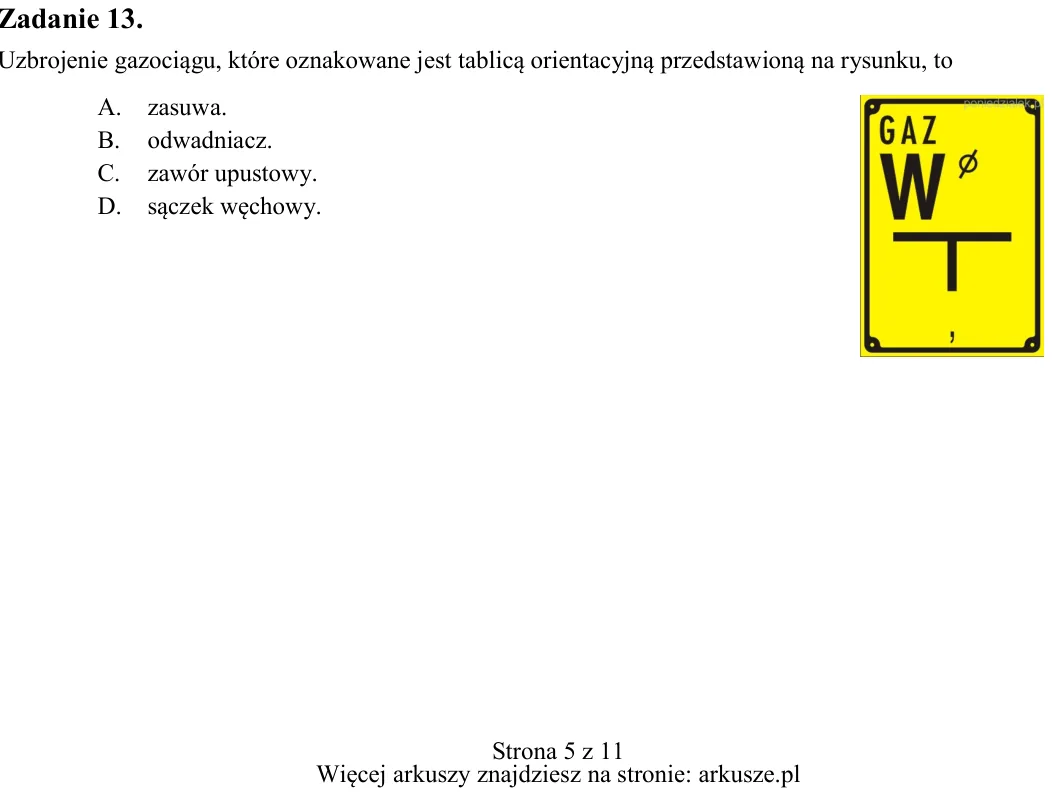

Zadanie 13. Uzbrojenie gazociągu, które oznakowane jest tablicą orientacyjną przedstawioną na rysunku, to A. zasuwa. B. odwadniacz. C. zawór upustowy. D. sączek węchowy.

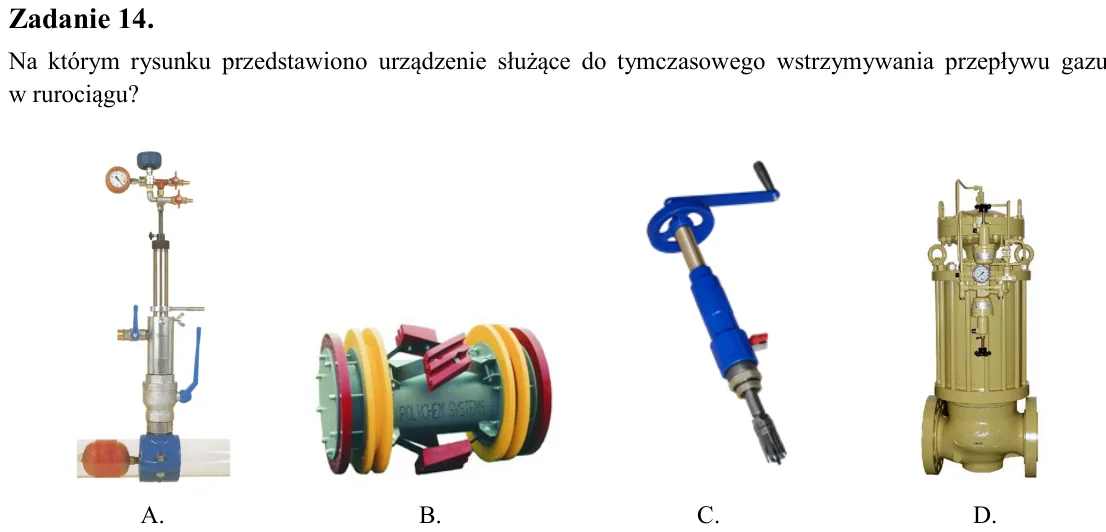

Zadanie 14. Na którym rysunku przedstawiono urządzenie służące do tymczasowego wstrzymywania przepływu gazu w rurociągu?

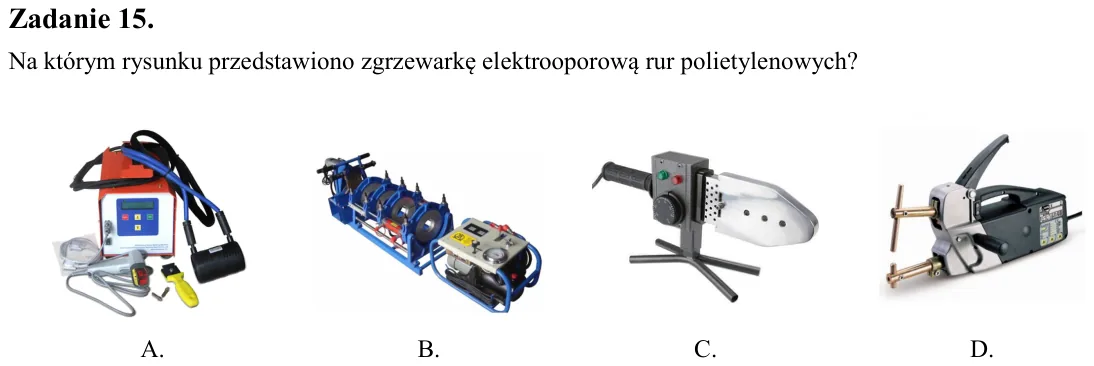

Zadanie 15. Na którym rysunku przedstawiono zgrzewarkę elektrooporową rur polietylenowych?

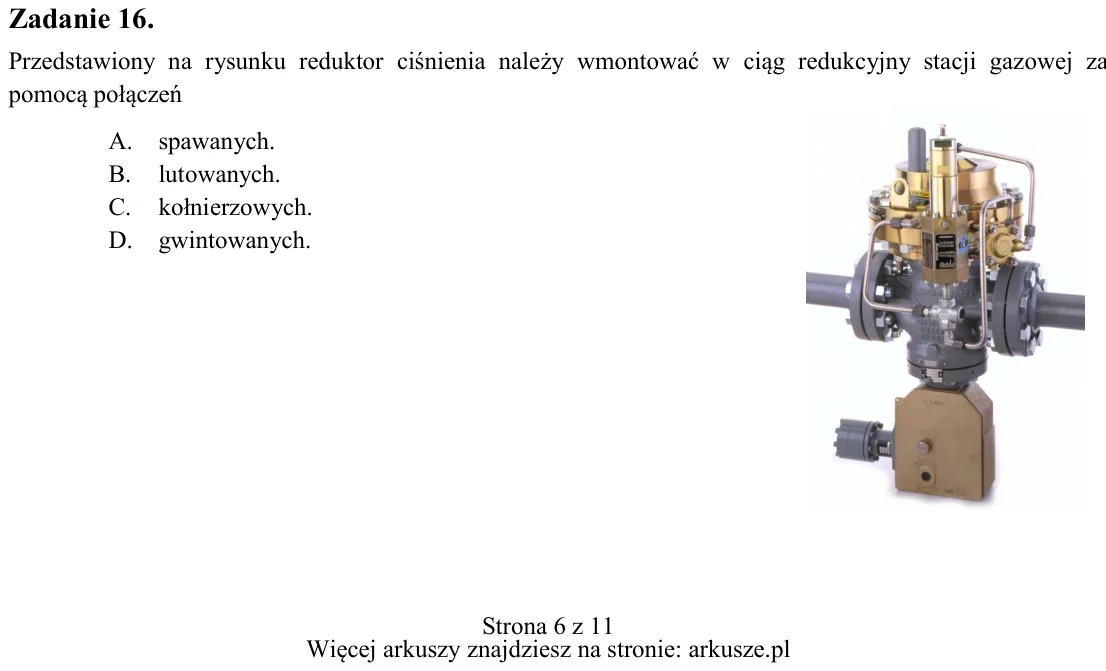

Zadanie 16. Przedstawiony na rysunku reduktor ciśnienia należy wmontować w ciąg redukcyjny stacji gazowej za pomocą połączeń A. spawanych. B. lutowanych. C. kołnierzowych. D. gwintowanych. A. B. C. D. A. B. C. D.

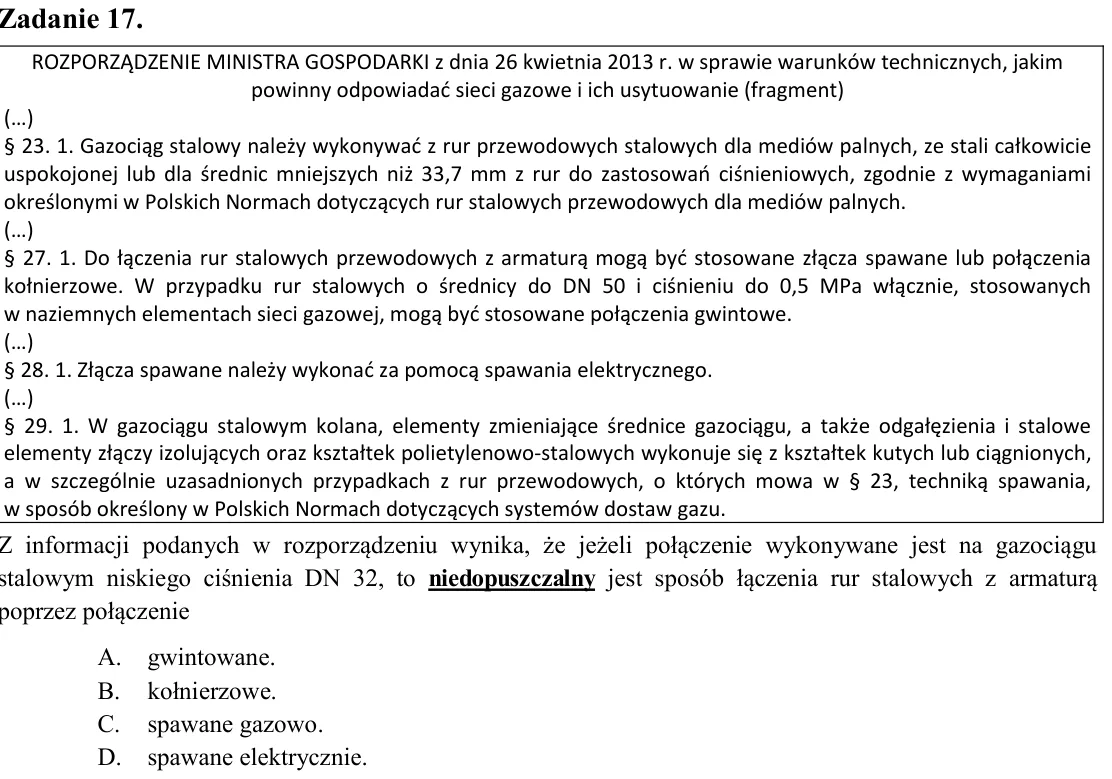

Zadanie 17. Z informacji podanych w rozporządzeniu wynika, że jeżeli połączenie wykonywane jest na gazociągu stalowym niskiego ciśnienia DN 32, to niedopuszczalny jest sposób łączenia rur stalowych z armaturą poprzez poł

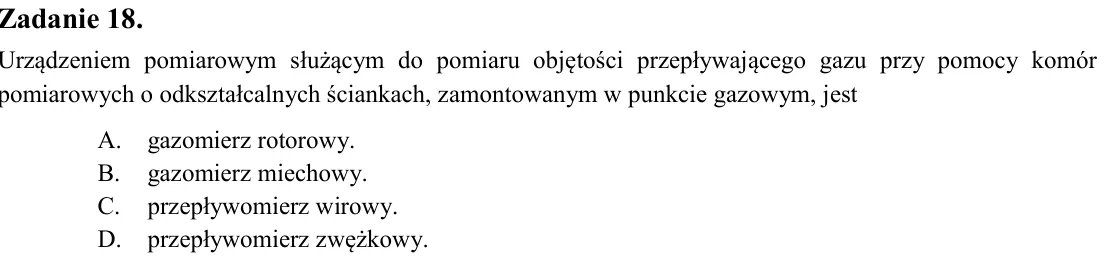

Zadanie 18. Urządzeniem pomiarowym służącym do pomiaru objętości przepływającego gazu przy pomocy komór pomiarowych o odkształcalnych ściankach, zamontowanym w punkcie gazowym, jest A. gazomierz rotorowy. B. gazomierz mi

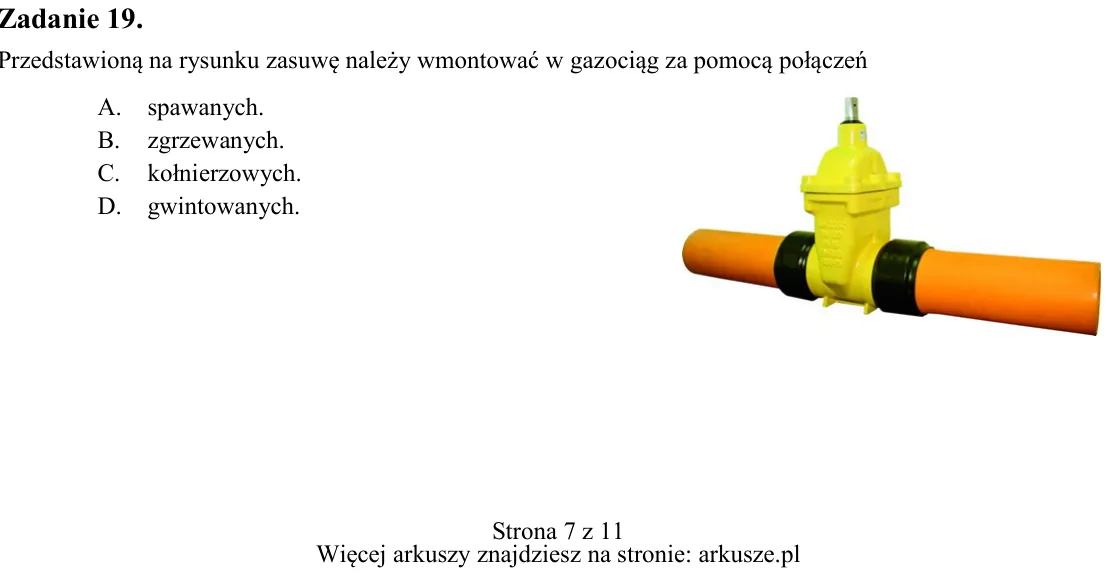

Zadanie 19. Przedstawioną na rysunku zasuwę należy wmontować w gazociąg za pomocą połączeń A. spawanych. B. zgrzewanych. C. kołnierzowych. D. gwintowanych. ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 26 kwietnia 2013 r. w

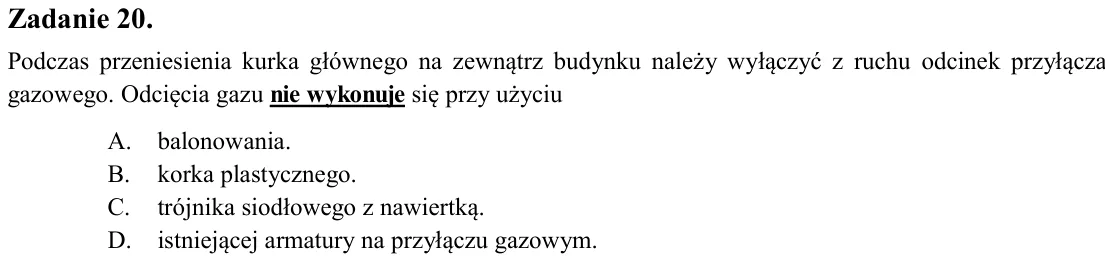

Zadanie 20. Podczas przeniesienia kurka głównego na zewnątrz budynku należy wyłączyć z ruchu odcinek przyłącza gazowego. Odcięcia gazu nie wykonuje się przy użyciu A. balonowania. B. korka plastycznego. C. trójnika siodł

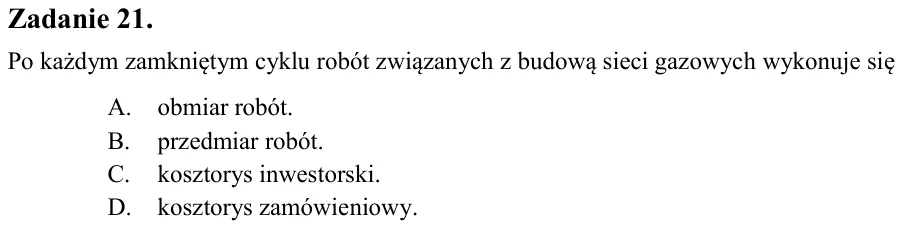

Zadanie 21. Po każdym zamkniętym cyklu robót związanych z budową sieci gazowych wykonuje się A. obmiar robót. B. przedmiar robót. C. kosztorys inwestorski. D. kosztorys zamówieniowy.

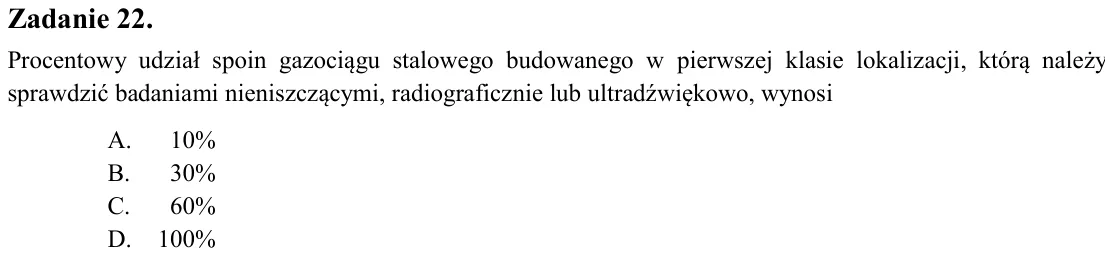

Zadanie 22. Procentowy udział spoin gazociągu stalowego budowanego w pierwszej klasie lokalizacji, którą należy sprawdzić badaniami nieniszczącymi, radiograficznie lub ultradźwiękowo, wynosi A. 10% B. 30% C. 60% D. 100%

Zadanie 23. Maksymalna odległość między kolejnymi słupkami oznakowującymi trasę gazociągu w terenie wynosi A. 125 m B. 250 m C. 375 m D. 500 m

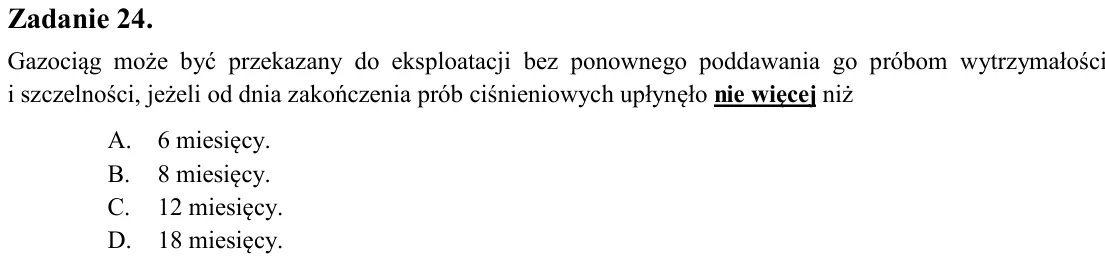

Zadanie 24. Gazociąg może być przekazany do eksploatacji bez ponownego poddawania go próbom wytrzymałości i szczelności, jeżeli od dnia zakończenia prób ciśnieniowych upłynęło nie więcej niż A. 6 miesięcy. B. 8 miesięcy.

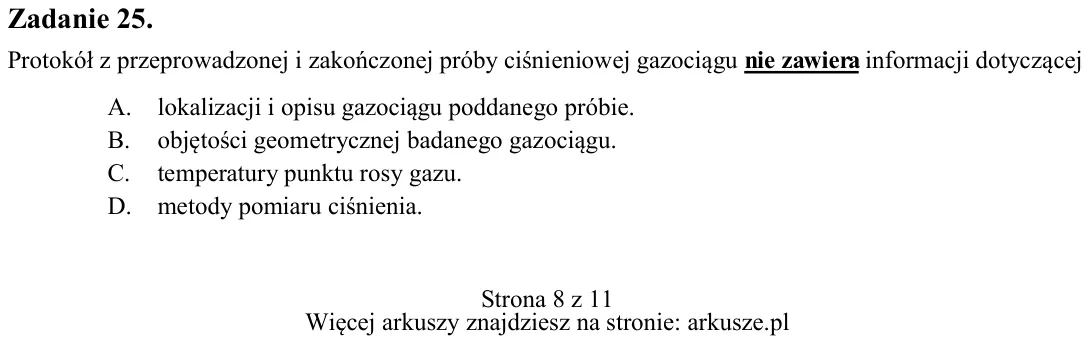

Zadanie 25. Protokół z przeprowadzonej i zakończonej próby ciśnieniowej gazociągu nie zawiera informacji dotyczącej A. lokalizacji i opisu gazociągu poddanego próbie. B. objętości geometrycznej badanego gazociągu. C. tem

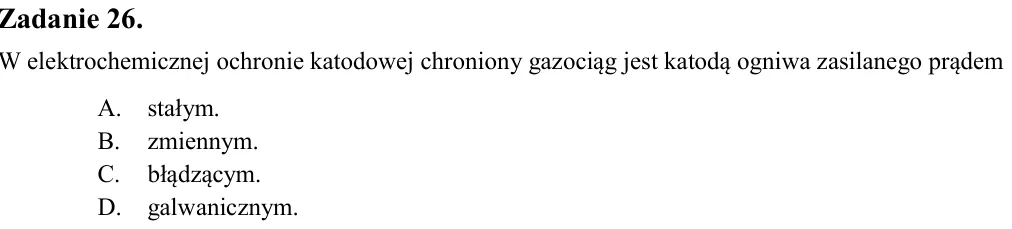

Zadanie 26. W elektrochemicznej ochronie katodowej chroniony gazociąg jest katodą ogniwa zasilanego prądem A. stałym. B. zmiennym. C. błądzącym. D. galwanicznym.

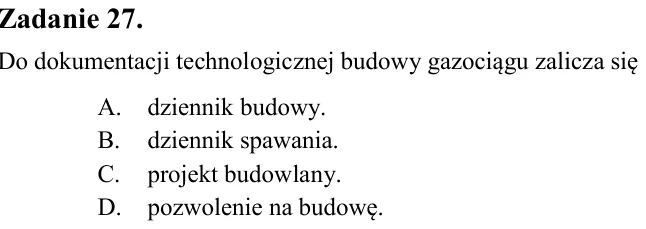

Zadanie 27. Do dokumentacji technologicznej budowy gazociągu zalicza się A. dziennik budowy. B. dziennik spawania. C. projekt budowlany. D. pozwolenie na budowę.

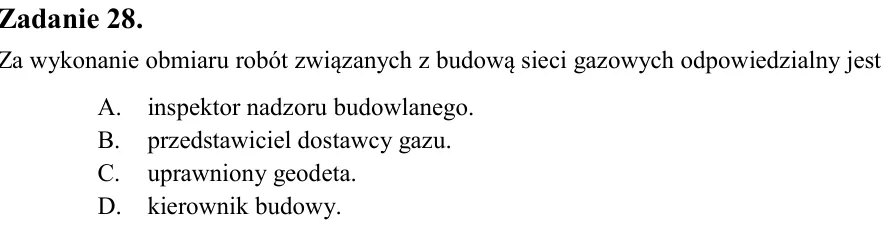

Zadanie 28. Za wykonanie obmiaru robót związanych z budową sieci gazowych odpowiedzialny jest A. inspektor nadzoru budowlanego. B. przedstawiciel dostawcy gazu. C. uprawniony geodeta. D. kierownik budowy.

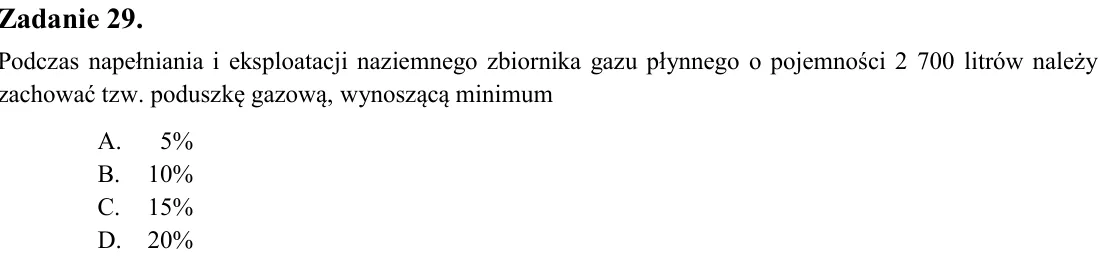

Zadanie 29. Podczas napełniania i eksploatacji naziemnego zbiornika gazu płynnego o pojemności 2 700 litrów należy zachować tzw. poduszkę gazową, wynoszącą minimum A. 5% B. 10% C. 15% D. 20%

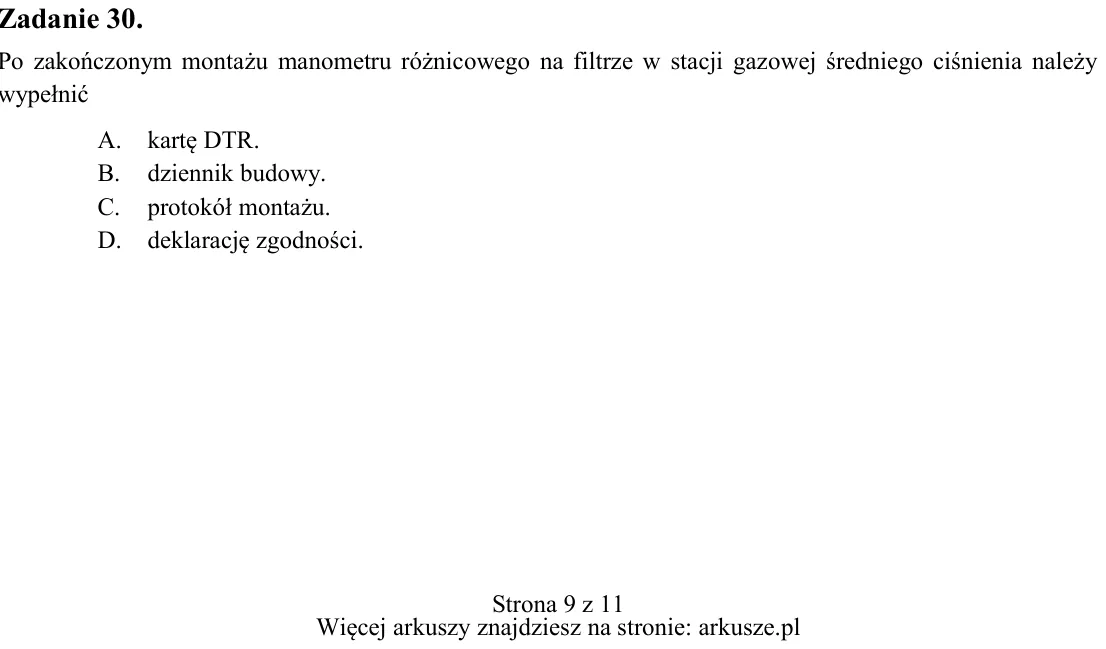

Zadanie 30. Po zakończonym montażu manometru różnicowego na filtrze w stacji gazowej średniego ciśnienia należy wypełnić A. kartę DTR. B. dziennik budowy. C. protokół montażu. D. deklarację zgodności.

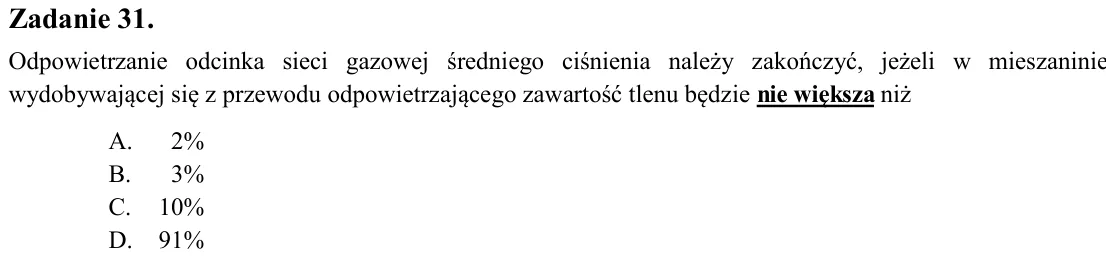

Zadanie 31. Odpowietrzanie odcinka sieci gazowej średniego ciśnienia należy zakończyć, jeżeli w mieszaninie wydobywającej się z przewodu odpowietrzającego zawartość tlenu będzie nie większa niż A. 2% B. 3% C. 10% D. 91%

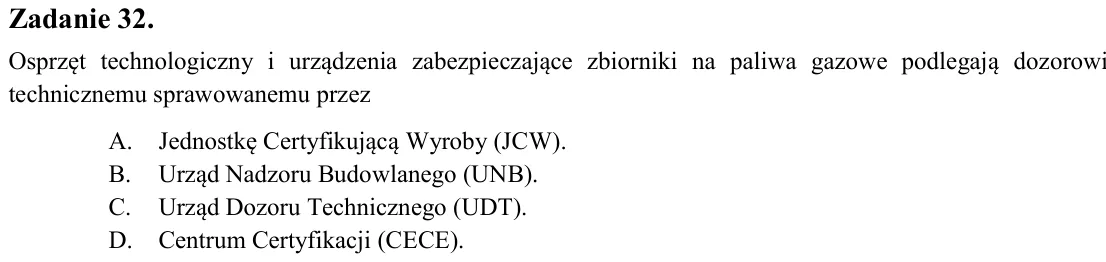

Zadanie 32. Osprzęt technologiczny i urządzenia zabezpieczające zbiorniki na paliwa gazowe podlegają dozorowi technicznemu sprawowanemu przez A. Jednostkę Certyfikującą Wyroby (JCW). B. Urząd Nadzoru Budowlanego (UNB). C

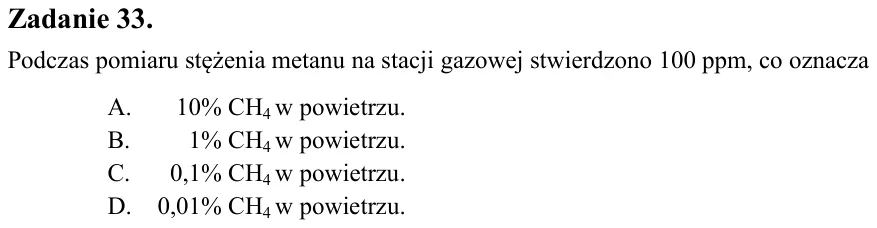

Zadanie 33. Podczas pomiaru stężenia metanu na stacji gazowej stwierdzono 100 ppm, co oznacza A. 10% CH4 w powietrzu. B. 1% CH4 w powietrzu. C. 0,1% CH4 w powietrzu. D. 0,01% CH4 w powietrzu.

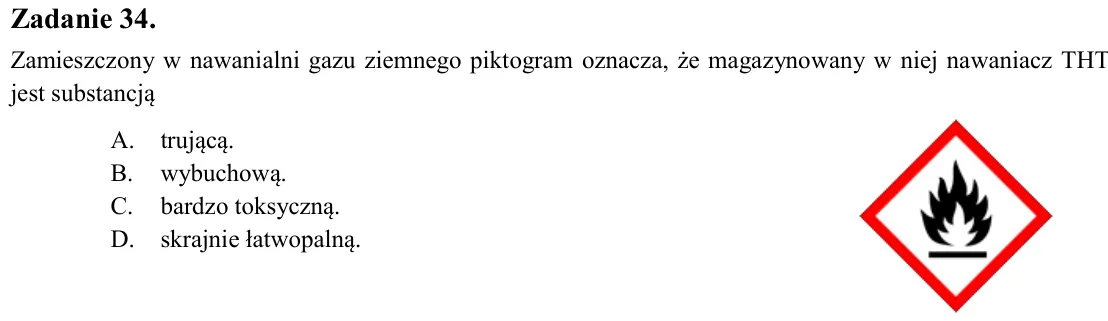

Zadanie 34. Zamieszczony w nawanialni gazu ziemnego piktogram oznacza, że magazynowany w niej nawaniacz THT jest substancją A. trującą. B. wybuchową. C. bardzo toksyczną. D. skrajnie łatwopalną.

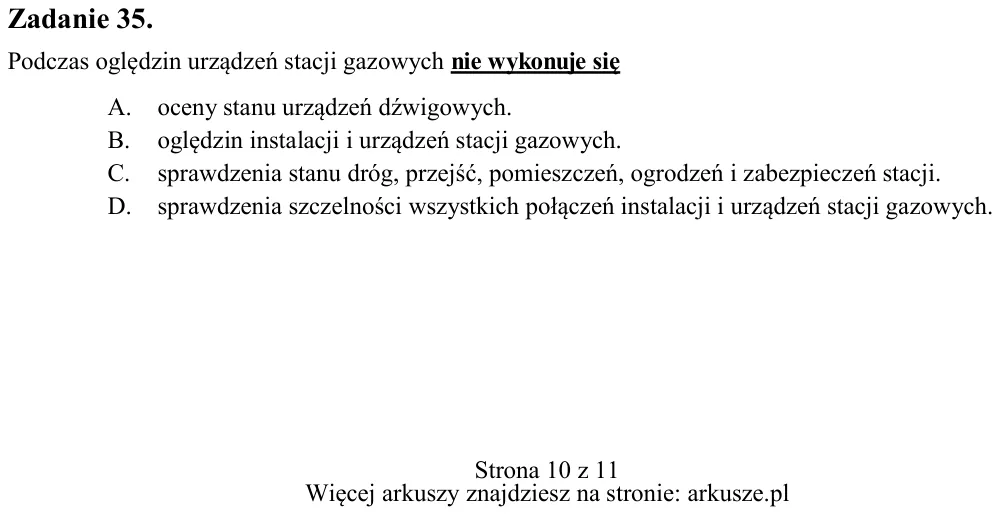

Zadanie 35. Podczas oględzin urządzeń stacji gazowych nie wykonuje się A. oceny stanu urządzeń dźwigowych. B. oględzin instalacji i urządzeń stacji gazowych. C. sprawdzenia stanu dróg, przejść, pomieszczeń, ogrodzeń i za

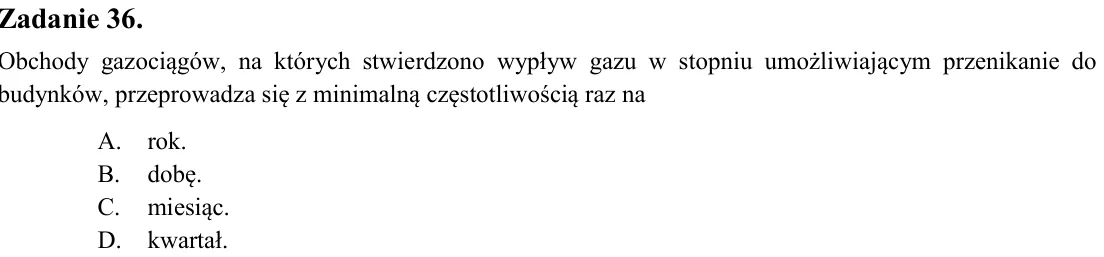

Zadanie 36. Obchody gazociągów, na których stwierdzono wypływ gazu w stopniu umożliwiającym przenikanie do budynków, przeprowadza się z minimalną częstotliwością raz na A. rok. B. dobę. C. miesiąc. D. kwartał.

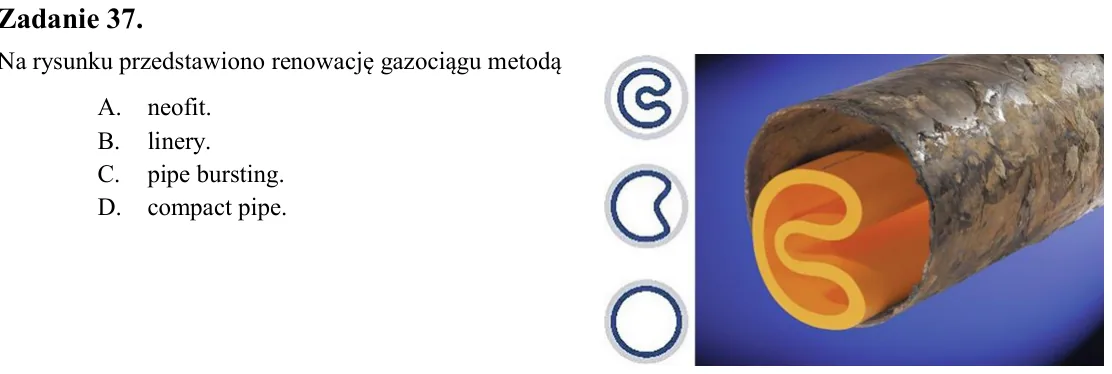

Zadanie 37. Na rysunku przedstawiono renowację gazociągu metodą A. neofit. B. linery. C. pipe bursting. D. compact pipe.

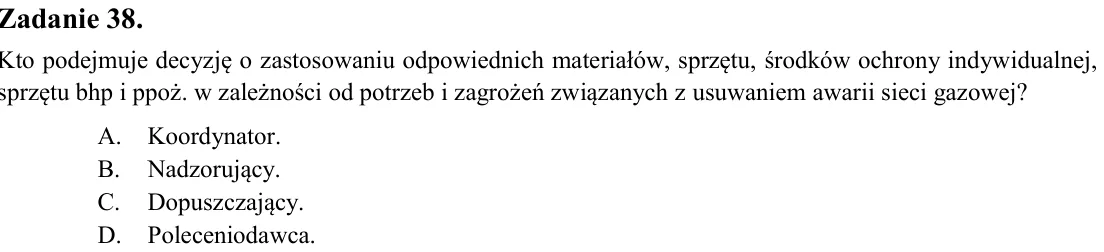

Zadanie 38. Kto podejmuje decyzję o zastosowaniu odpowiednich materiałów, sprzętu, środków ochrony indywidualnej, sprzętu bhp i ppoż. w zależności od potrzeb i zagrożeń związanych z usuwaniem awarii sieci gazowej? A. Koo

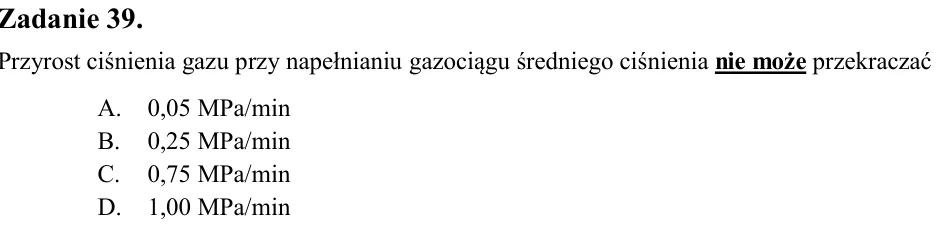

Zadanie 39. Przyrost ciśnienia gazu przy napełnianiu gazociągu średniego ciśnienia nie może przekraczać A. 0,05 MPa/min B. 0,25 MPa/min C. 0,75 MPa/min D. 1,00 MPa/min

Zadanie 40. Pracownicy prowadzący prace gazoniebezpieczne muszą zastosować sprzęt ochrony dróg oddechowych, jeżeli w miejscu pracy stężenie tlenu w powietrzu wynosi A. 18% B. 21% C. poniżej 18% D. powyżej 21%
