B23 · Egzamin zawodowy · czerwiec 2019

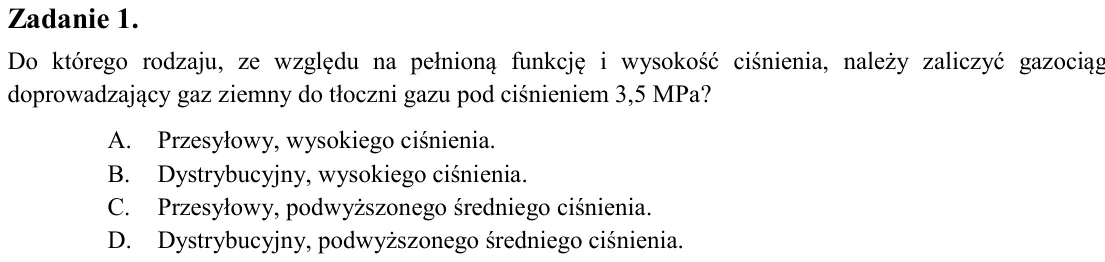

Zadanie 1. Do którego rodzaju, ze względu na pełnioną funkcję i wysokość ciśnienia, należy zaliczyć gazociąg doprowadzający gaz ziemny do tłoczni gazu pod ciśnieniem 3,5 MPa? A. Przesyłowy, wysokiego ciśnienia. B. Dystry

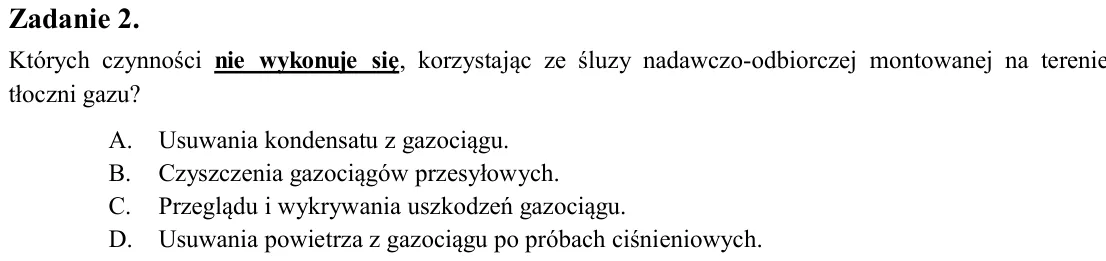

Zadanie 2. Których czynności nie wykonuje się, korzystając ze śluzy nadawczo-odbiorczej montowanej na terenie tłoczni gazu? A. Usuwania kondensatu z gazociągu. B. Czyszczenia gazociągów przesyłowych. C. Przeglądu i wykry

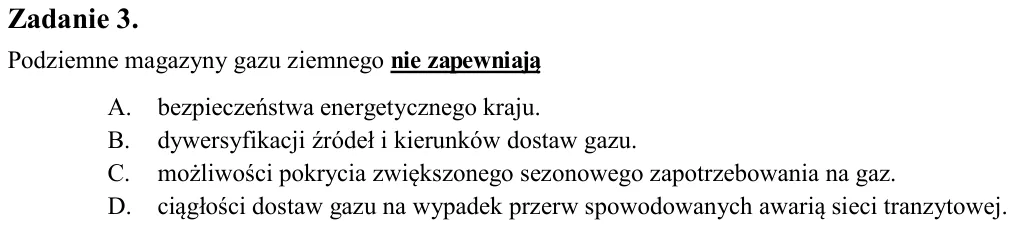

Zadanie 3. Podziemne magazyny gazu ziemnego nie zapewniają A. bezpieczeństwa energetycznego kraju. B. dywersyfikacji źródeł i kierunków dostaw gazu. C. możliwości pokrycia zwiększonego sezonowego zapotrzebowania na gaz.

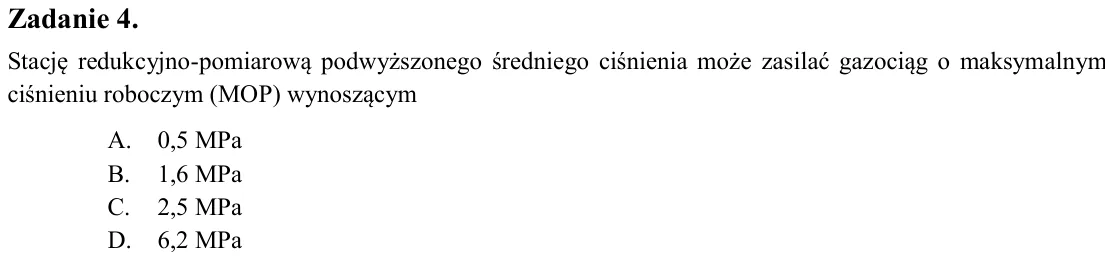

Zadanie 4. Stację redukcyjno-pomiarową podwyższonego średniego ciśnienia może zasilać gazociąg o maksymalnym ciśnieniu roboczym (MOP) wynoszącym A. 0,5 MPa B. 1,6 MPa C. 2,5 MPa D. 6,2 MPa

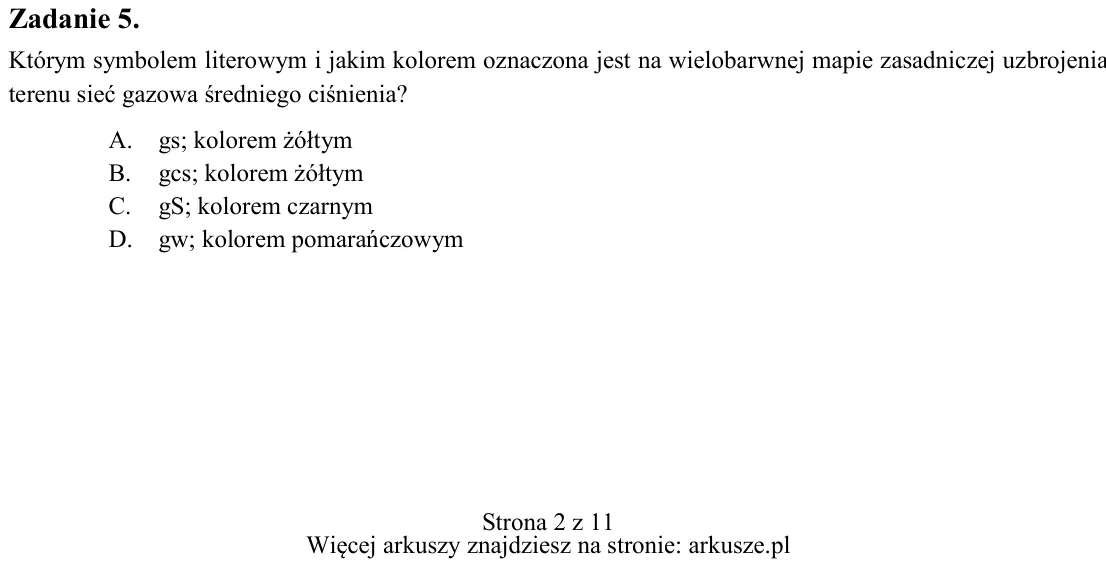

Zadanie 5. Którym symbolem literowym i jakim kolorem oznaczona jest na wielobarwnej mapie zasadniczej uzbrojenia terenu sieć gazowa średniego ciśnienia? A. gs; kolorem żółtym B. gcs; kolorem żółtym C. gS; kolorem czarnym

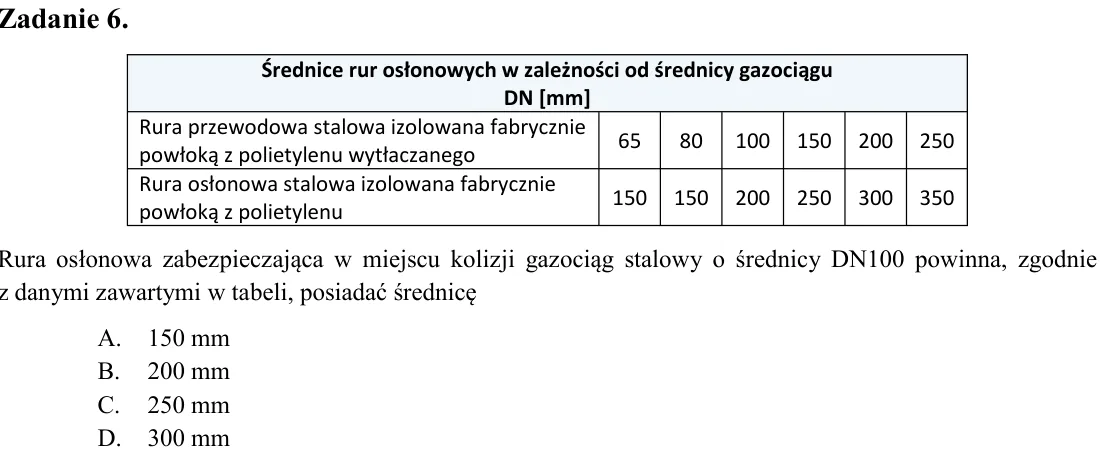

Zadanie 6. Rura osłonowa zabezpieczająca w miejscu kolizji gazociąg stalowy o średnicy DN100 powinna, zgodnie z danymi zawartymi w tabeli, posiadać średnicę A. 150 mm B. 200 mm C. 250 mm D. 300 mm

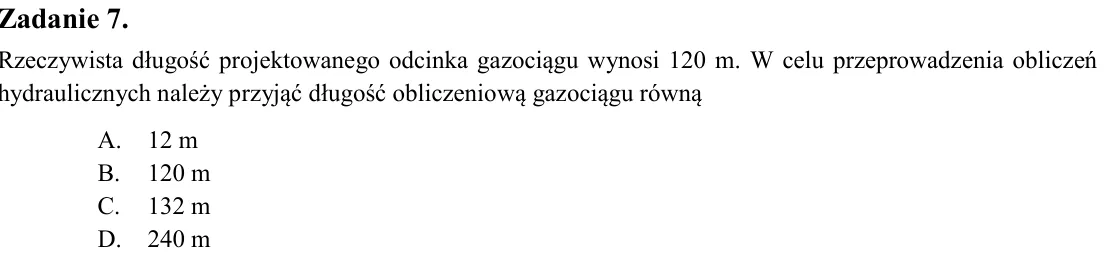

Zadanie 7. Rzeczywista długość projektowanego odcinka gazociągu wynosi 120 m. W celu przeprowadzenia obliczeń hydraulicznych należy przyjąć długość obliczeniową gazociągu równą A. 12 m B. 120 m C. 132 m D. 240 m

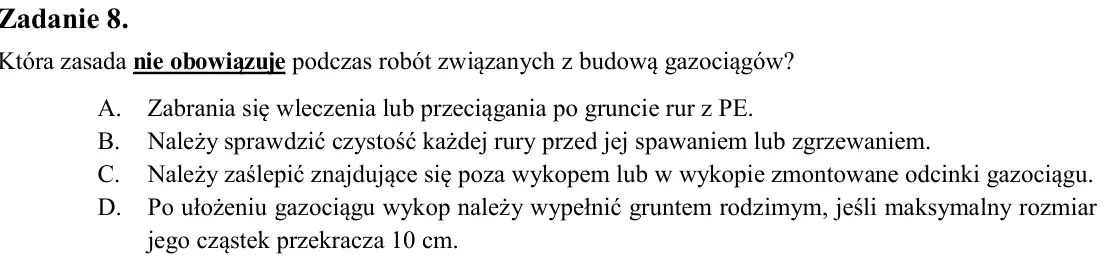

Zadanie 8. Która zasada nie obowiązuje podczas robót związanych z budową gazociągów? A. Zabrania się wleczenia lub przeciągania po gruncie rur z PE. B. Należy sprawdzić czystość każdej rury przed jej spawaniem lub zgrzew

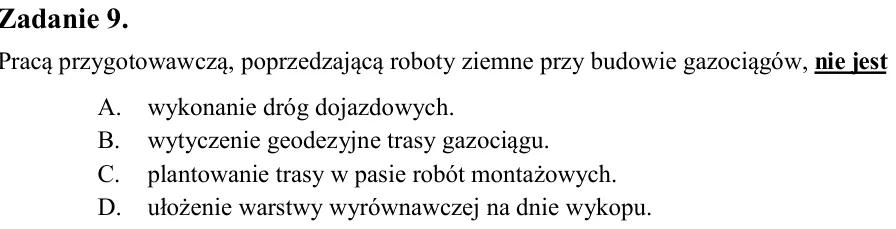

Zadanie 9. Pracą przygotowawczą, poprzedzającą roboty ziemne przy budowie gazociągów, nie jest A. wykonanie dróg dojazdowych. B. wytyczenie geodezyjne trasy gazociągu. C. plantowanie trasy w pasie robót montażowych. D. u

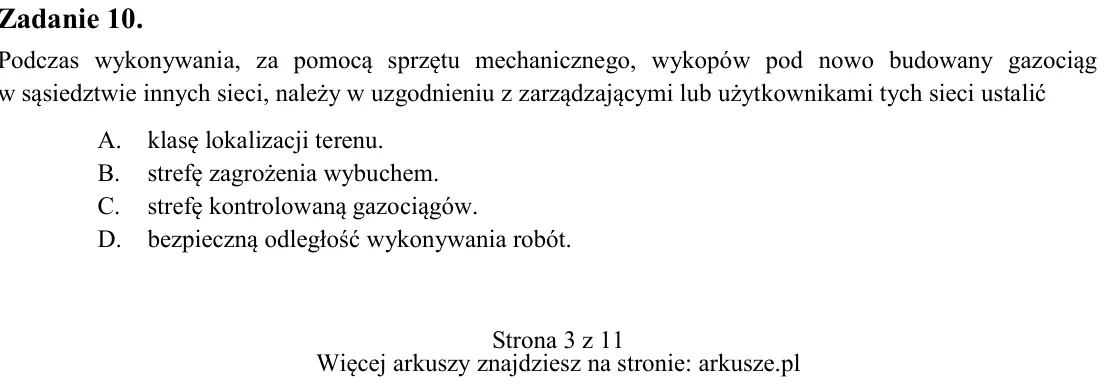

Zadanie 10. Podczas wykonywania, za pomocą sprzętu mechanicznego, wykopów pod nowo budowany gazociąg w sąsiedztwie innych sieci, należy w uzgodnieniu z zarządzającymi lub użytkownikami tych sieci ustalić A. klasę lokaliz

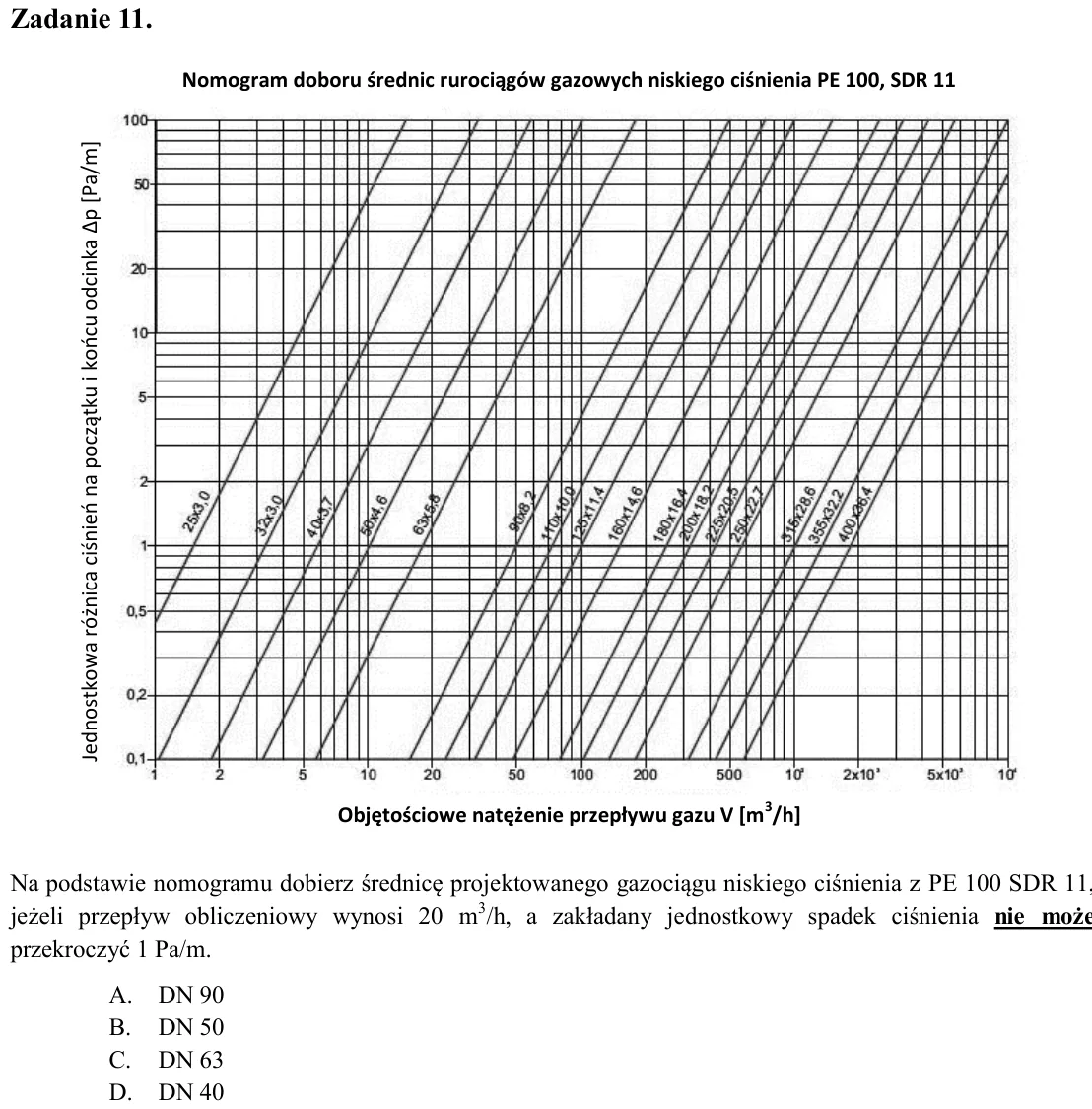

Zadanie 11. Na podstawie nomogramu dobierz średnicę projektowanego gazociągu niskiego ciśnienia z PE 100 SDR 11, jeżeli przepływ obliczeniowy wynosi 20 m3/h, a zakładany jednostkowy spadek ciśnienia nie może przekroczyć

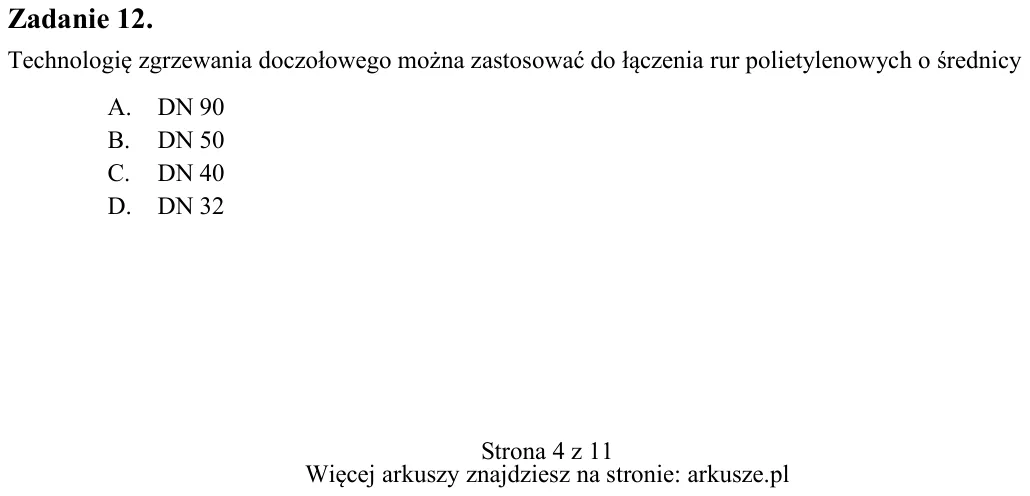

Zadanie 12. Technologię zgrzewania doczołowego można zastosować do łączenia rur polietylenowych o średnicy A. DN 90 B. DN 50 C. DN 40 D. DN 32 Nomogram doboru średnic rurociągów gazowych niskiego ciśnienia PE 100, SDR 11

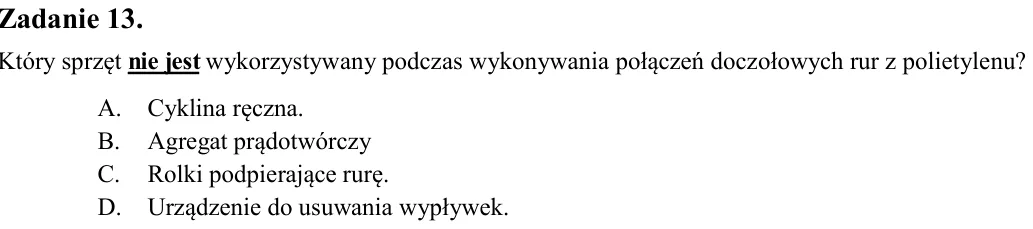

Zadanie 13. Który sprzęt nie jest wykorzystywany podczas wykonywania połączeń doczołowych rur z polietylenu? A. Cyklina ręczna. B. Agregat prądotwórczy C. Rolki podpierające rurę. D. Urządzenie do usuwania wypływek.

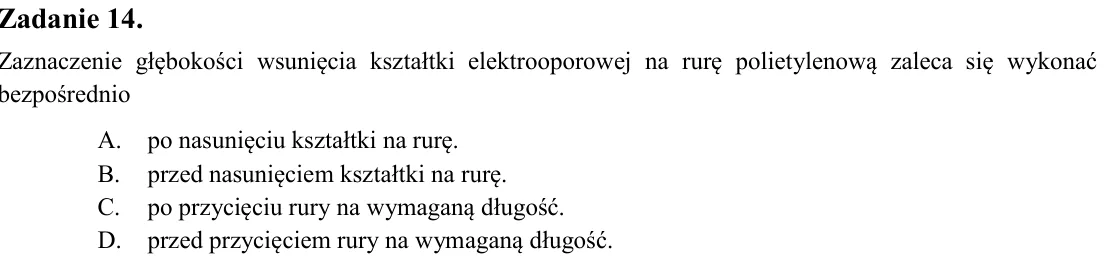

Zadanie 14. Zaznaczenie głębokości wsunięcia kształtki elektrooporowej na rurę polietylenową zaleca się wykonać bezpośrednio A. po nasunięciu kształtki na rurę. B. przed nasunięciem kształtki na rurę. C. po przycięciu ru

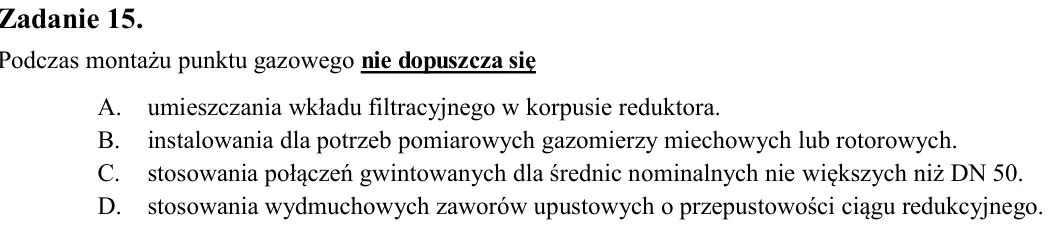

Zadanie 15. Podczas montażu punktu gazowego nie dopuszcza się A. umieszczania wkładu filtracyjnego w korpusie reduktora. B. instalowania dla potrzeb pomiarowych gazomierzy miechowych lub rotorowych. C. stosowania połącze

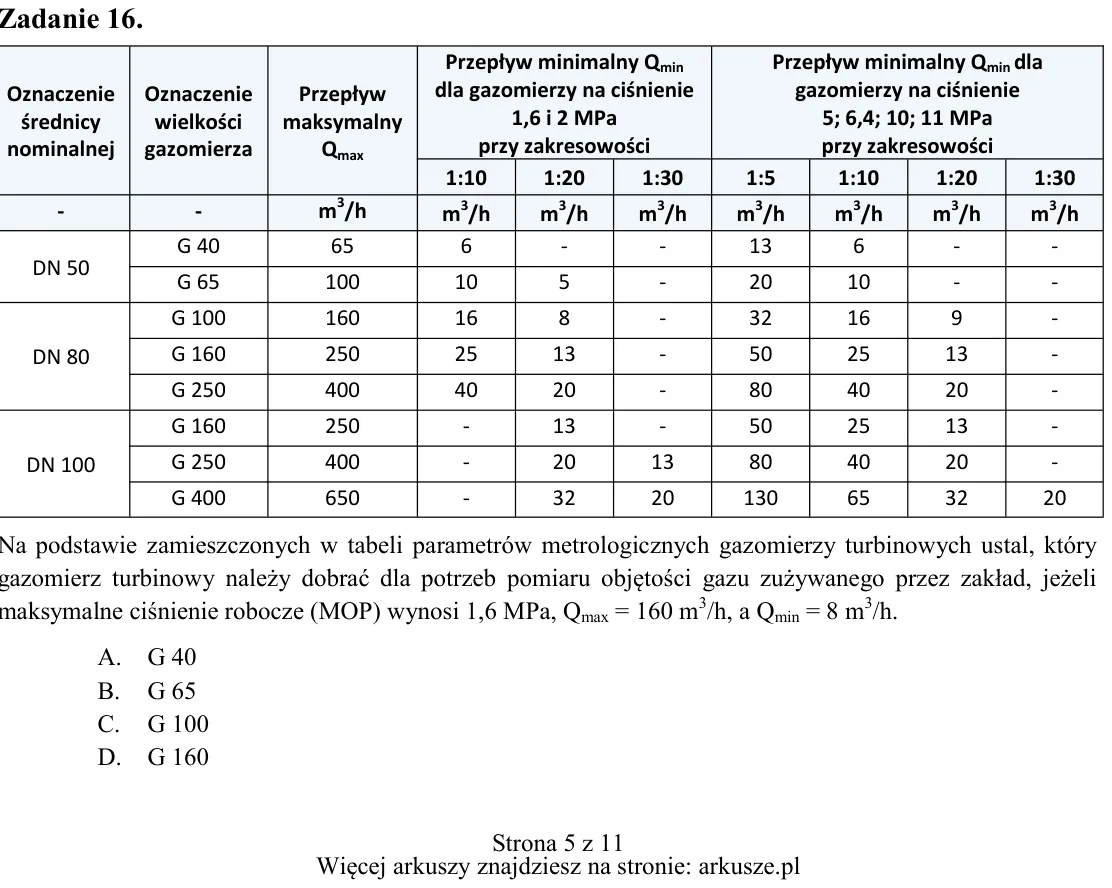

Zadanie 16. Na podstawie zamieszczonych w tabeli parametrów metrologicznych gazomierzy turbinowych ustal, który gazomierz turbinowy należy dobrać dla potrzeb pomiaru objętości gazu zużywanego przez zakład, jeżeli maksyma

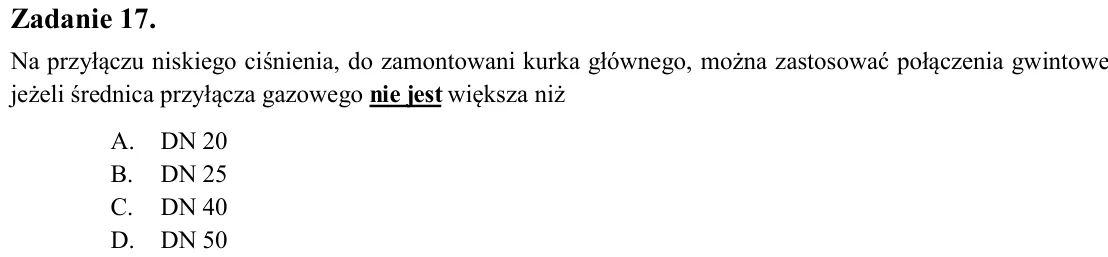

Zadanie 17. Na przyłączu niskiego ciśnienia, do zamontowani kurka głównego, można zastosować połączenia gwintowe jeżeli średnica przyłącza gazowego nie jest większa niż A. DN 20 B. DN 25 C. DN 40 D. DN 50

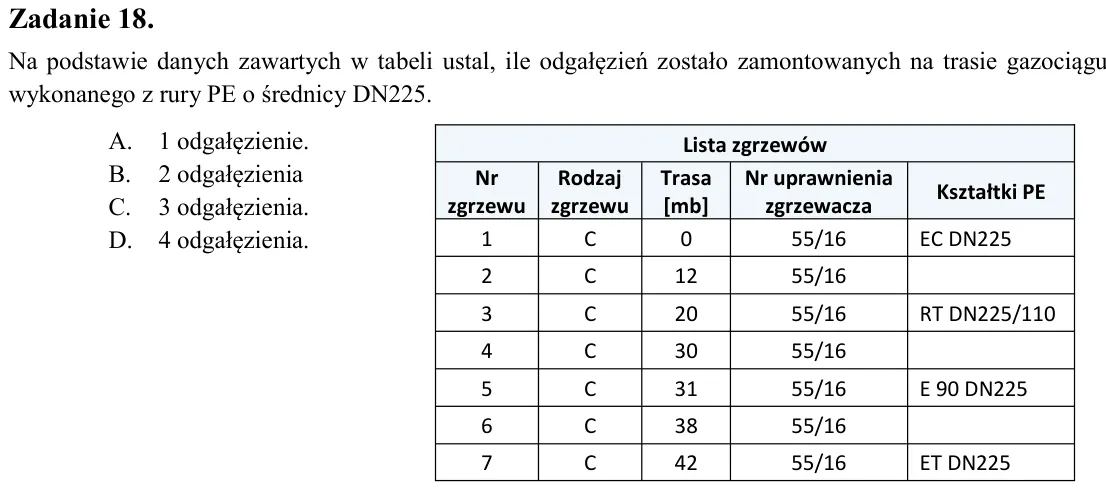

Zadanie 18. Na podstawie danych zawartych w tabeli ustal, ile odgałęzień zostało zamontowanych na trasie gazociągu wykonanego z rury PE o średnicy DN225. A. 1 odgałęzienie. B. 2 odgałęzienia C. 3 odgałęzienia. D. 4 odgał

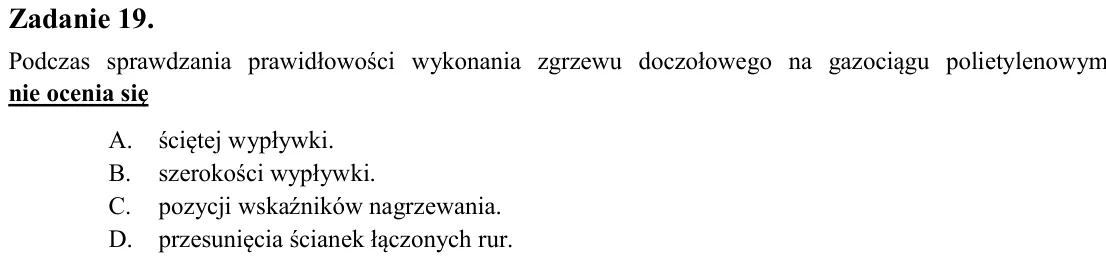

Zadanie 19. Podczas sprawdzania prawidłowości wykonania zgrzewu doczołowego na gazociągu polietylenowym nie ocenia się A. ściętej wypływki. B. szerokości wypływki. C. pozycji wskaźników nagrzewania. D. przesunięcia ścian

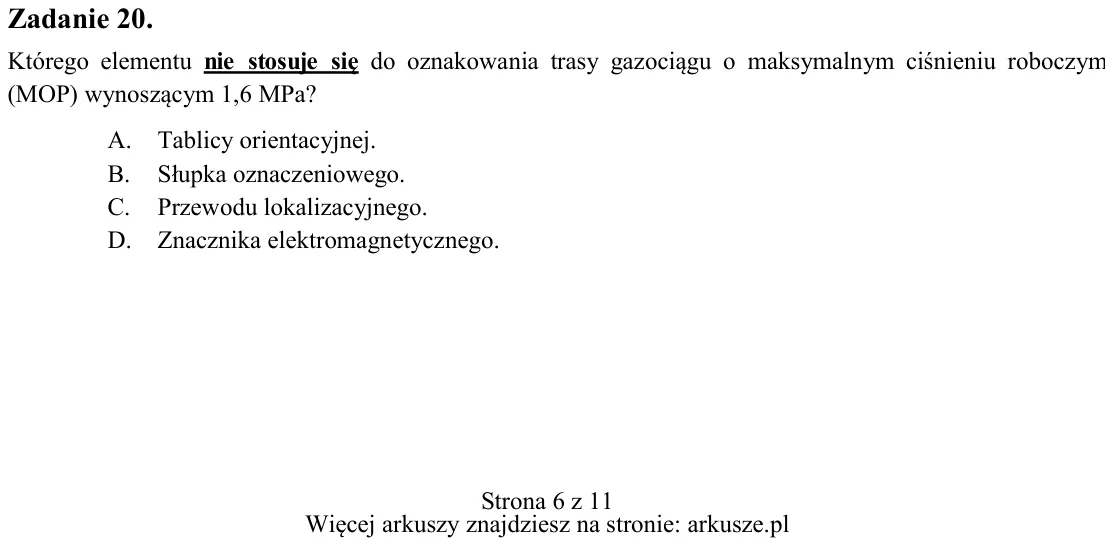

Zadanie 20. Którego elementu nie stosuje się do oznakowania trasy gazociągu o maksymalnym ciśnieniu roboczym (MOP) wynoszącym 1,6 MPa? A. Tablicy orientacyjnej. B. Słupka oznaczeniowego. C. Przewodu lokalizacyjnego. D. Z

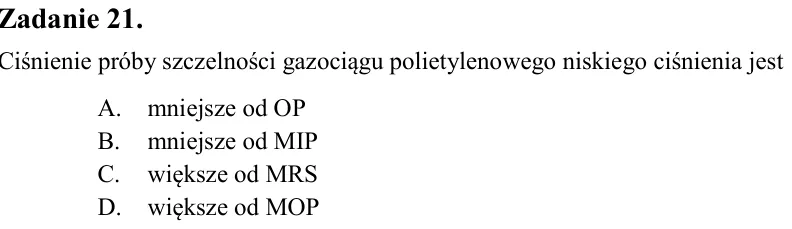

Zadanie 21. Ciśnienie próby szczelności gazociągu polietylenowego niskiego ciśnienia jest A. mniejsze od OP B. mniejsze od MIP C. większe od MRS D. większe od MOP

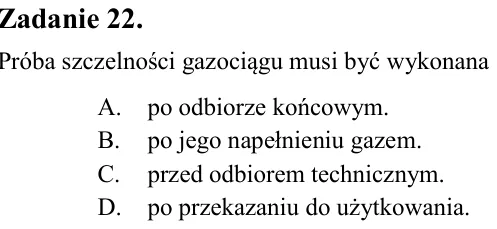

Zadanie 22. Próba szczelności gazociągu musi być wykonana A. po odbiorze końcowym. B. po jego napełnieniu gazem. C. przed odbiorem technicznym. D. po przekazaniu do użytkowania.

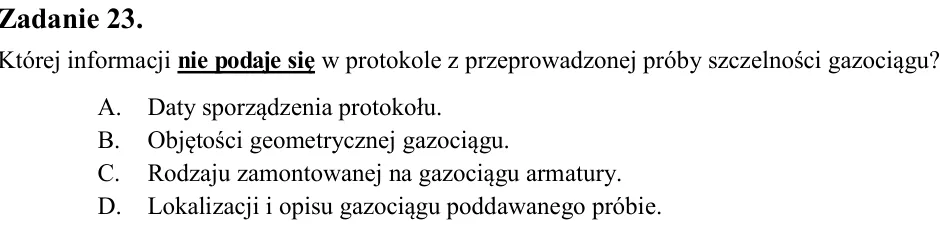

Zadanie 23. Której informacji nie podaje się w protokole z przeprowadzonej próby szczelności gazociągu? A. Daty sporządzenia protokołu. B. Objętości geometrycznej gazociągu. C. Rodzaju zamontowanej na gazociągu armatury.

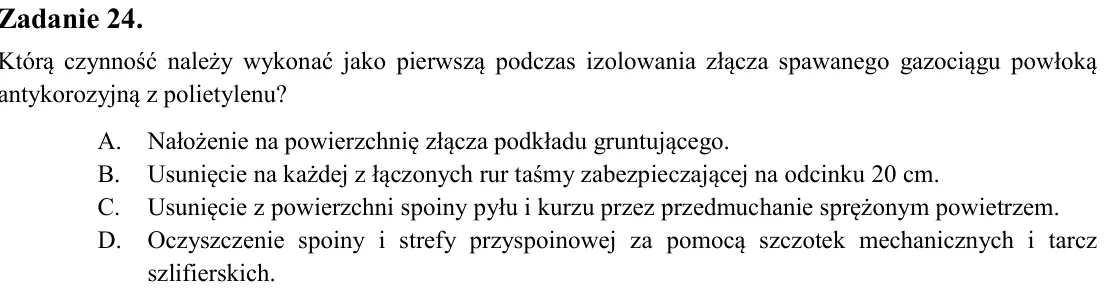

Zadanie 24. Którą czynność należy wykonać jako pierwszą podczas izolowania złącza spawanego gazociągu powłoką antykorozyjną z polietylenu? A. Nałożenie na powierzchnię złącza podkładu gruntującego. B. Usunięcie na każdej

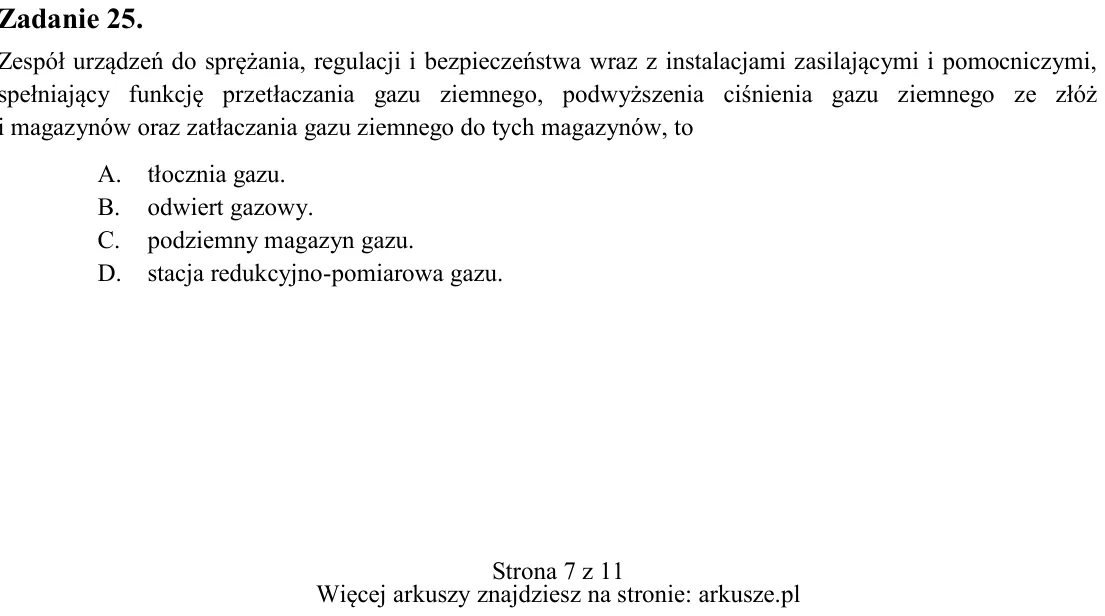

Zadanie 25. Zespół urządzeń do sprężania, regulacji i bezpieczeństwa wraz z instalacjami zasilającymi i pomocniczymi, spełniający funkcję przetłaczania gazu ziemnego, podwyższenia ciśnienia gazu ziemnego ze złóż i magazy

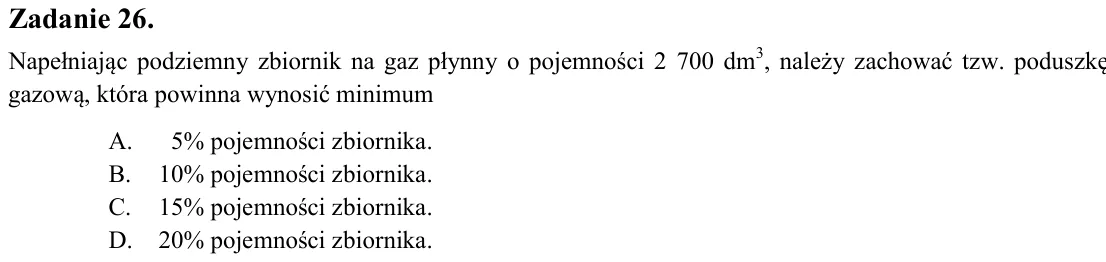

Zadanie 26. Napełniając podziemny zbiornik na gaz płynny o pojemności 2 700 dm3, należy zachować tzw. poduszkę gazową, która powinna wynosić minimum A. 5% pojemności zbiornika. B. 10% pojemności zbiornika. C. 15% pojemno

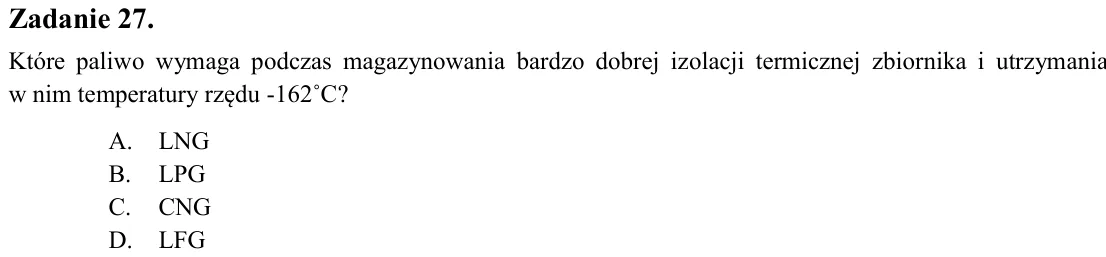

Zadanie 27. Które paliwo wymaga podczas magazynowania bardzo dobrej izolacji termicznej zbiornika i utrzymania w nim temperatury rzędu -162˚C? A. LNG B. LPG C. CNG D. LFG

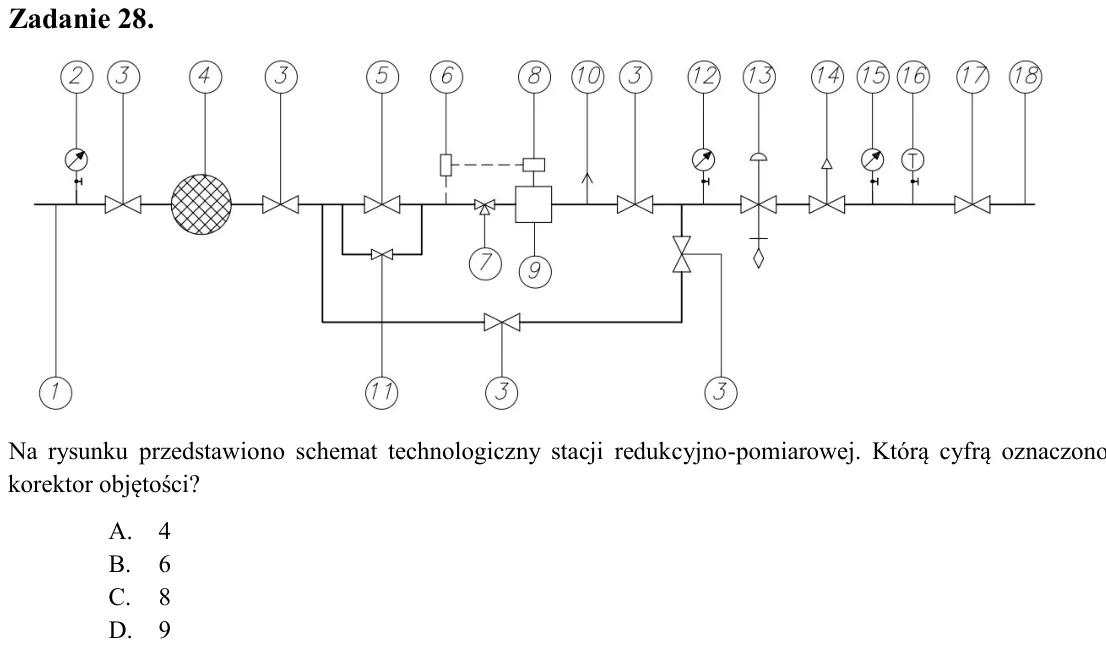

Zadanie 28. Na rysunku przedstawiono schemat technologiczny stacji redukcyjno-pomiarowej. Którą cyfrą oznaczono korektor objętości? A. 4 B. 6 C. 8 D. 9

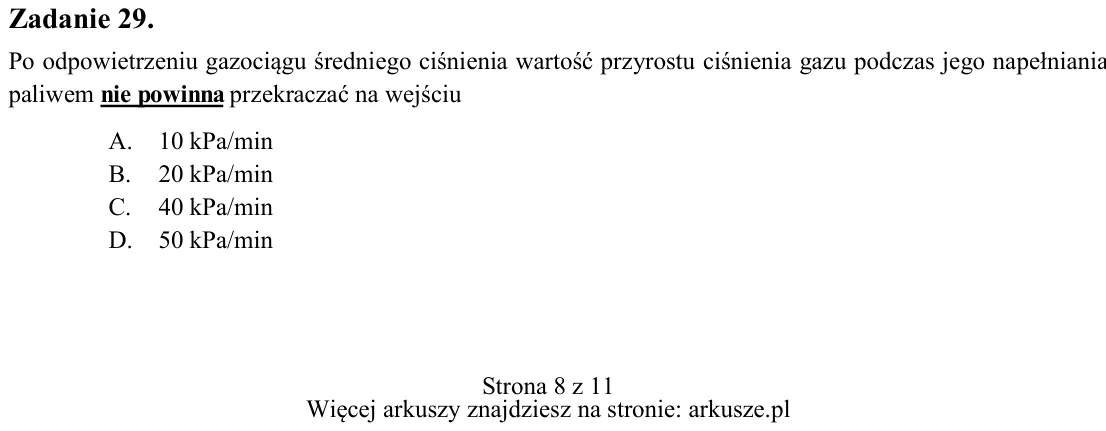

Zadanie 29. Po odpowietrzeniu gazociągu średniego ciśnienia wartość przyrostu ciśnienia gazu podczas jego napełniania paliwem nie powinna przekraczać na wejściu A. 10 kPa/min B. 20 kPa/min C. 40 kPa/min D. 50 kPa/min

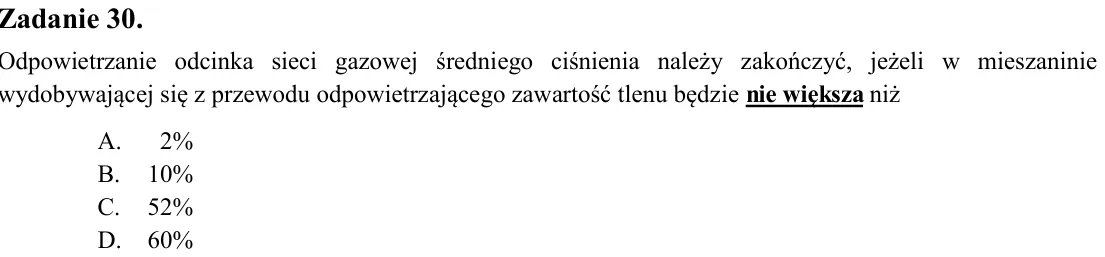

Zadanie 30. Odpowietrzanie odcinka sieci gazowej średniego ciśnienia należy zakończyć, jeżeli w mieszaninie wydobywającej się z przewodu odpowietrzającego zawartość tlenu będzie nie większa niż A. 2% B. 10% C. 52% D. 60%

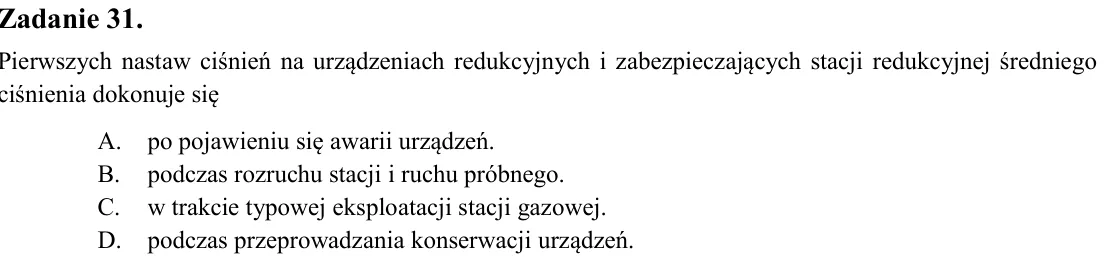

Zadanie 31. Pierwszych nastaw ciśnień na urządzeniach redukcyjnych i zabezpieczających stacji redukcyjnej średniego ciśnienia dokonuje się A. po pojawieniu się awarii urządzeń. B. podczas rozruchu stacji i ruchu próbnego

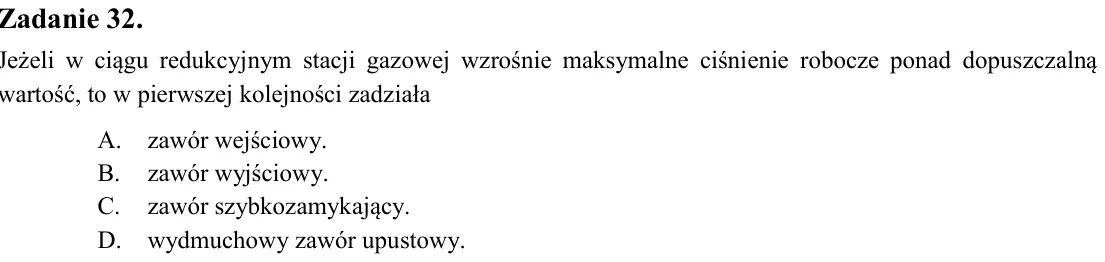

Zadanie 32. Jeżeli w ciągu redukcyjnym stacji gazowej wzrośnie maksymalne ciśnienie robocze ponad dopuszczalną wartość, to w pierwszej kolejności zadziała A. zawór wejściowy. B. zawór wyjściowy. C. zawór szybkozamykający

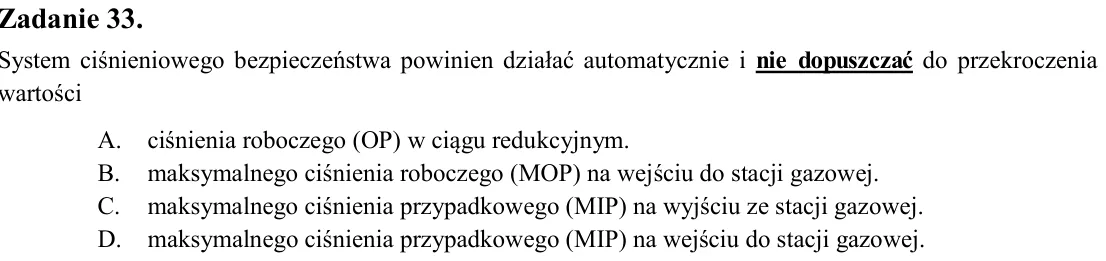

Zadanie 33. System ciśnieniowego bezpieczeństwa powinien działać automatycznie i nie dopuszczać do przekroczenia wartości A. ciśnienia roboczego (OP) w ciągu redukcyjnym. B. maksymalnego ciśnienia roboczego (MOP) na wejś

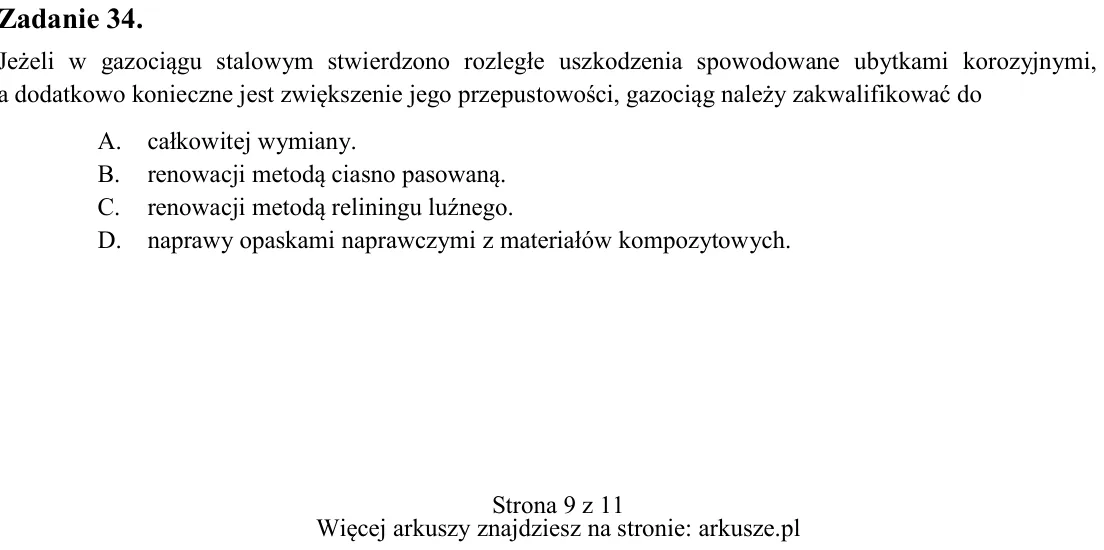

Zadanie 34. Jeżeli w gazociągu stalowym stwierdzono rozległe uszkodzenia spowodowane ubytkami korozyjnymi, a dodatkowo konieczne jest zwiększenie jego przepustowości, gazociąg należy zakwalifikować do A. całkowitej wymia

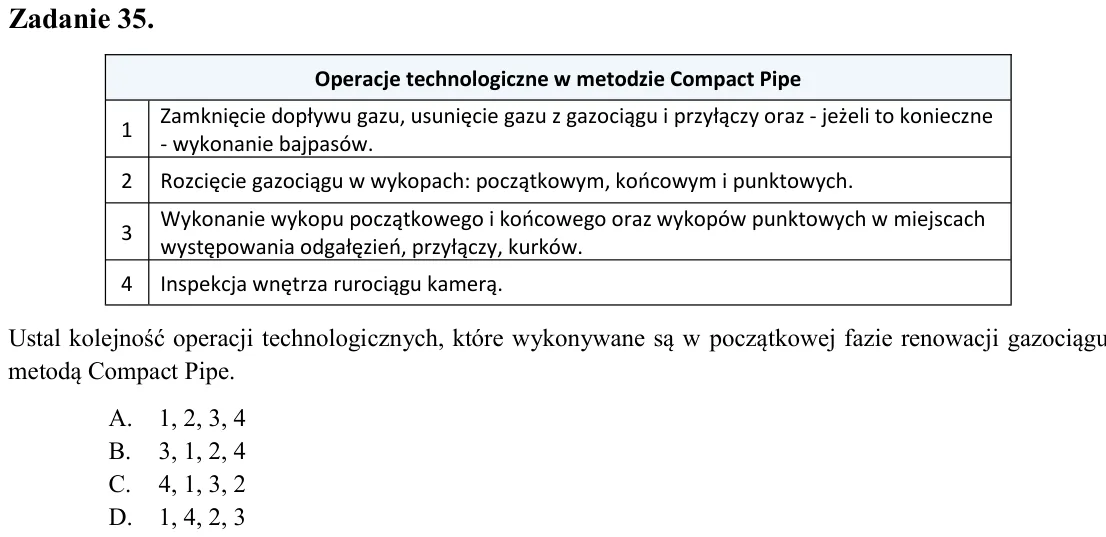

Zadanie 35. Ustal kolejność operacji technologicznych, które wykonywane są w początkowej fazie renowacji gazociągu metodą Compact Pipe. A. 1, 2, 3, 4 B. 3, 1, 2, 4 C. 4, 1, 3, 2 D. 1, 4, 2, 3

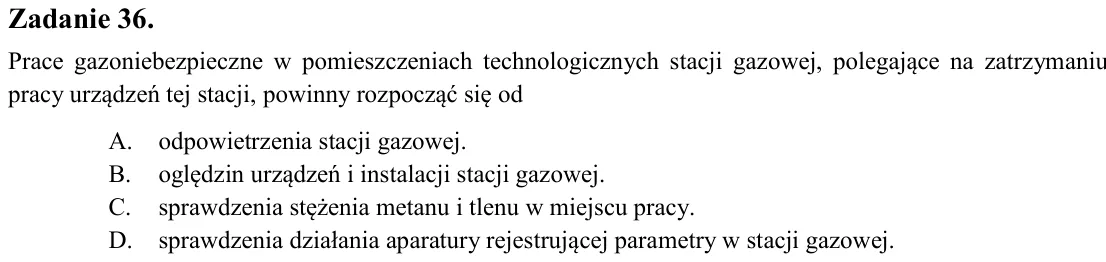

Zadanie 36. Prace gazoniebezpieczne w pomieszczeniach technologicznych stacji gazowej, polegające na zatrzymaniu pracy urządzeń tej stacji, powinny rozpocząć się od A. odpowietrzenia stacji gazowej. B. oględzin urządzeń

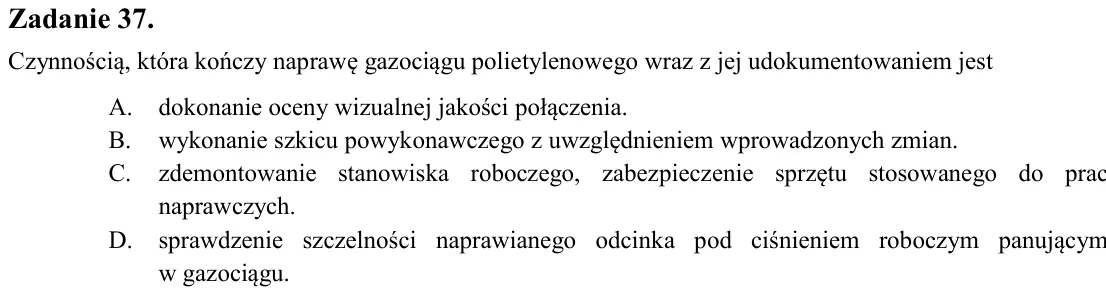

Zadanie 37. Czynnością, która kończy naprawę gazociągu polietylenowego wraz z jej udokumentowaniem jest A. dokonanie oceny wizualnej jakości połączenia. B. wykonanie szkicu powykonawczego z uwzględnieniem wprowadzonych z

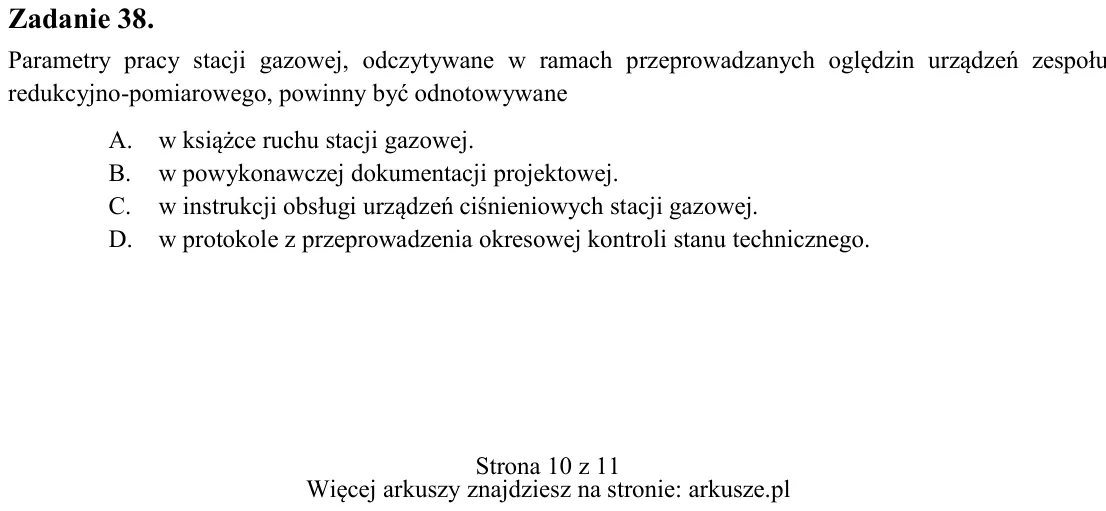

Zadanie 38. Parametry pracy stacji gazowej, odczytywane w ramach przeprowadzanych oględzin urządzeń zespołu redukcyjno-pomiarowego, powinny być odnotowywane A. w książce ruchu stacji gazowej. B. w powykonawczej dokumenta

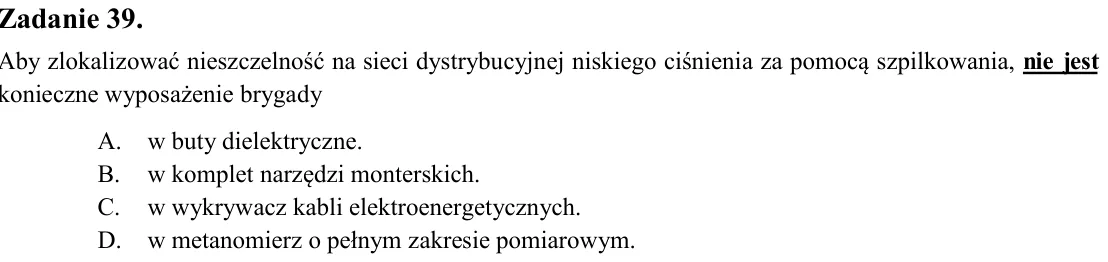

Zadanie 39. Aby zlokalizować nieszczelność na sieci dystrybucyjnej niskiego ciśnienia za pomocą szpilkowania, nie jest konieczne wyposażenie brygady A. w buty dielektryczne. B. w komplet narzędzi monterskich. C. w wykryw

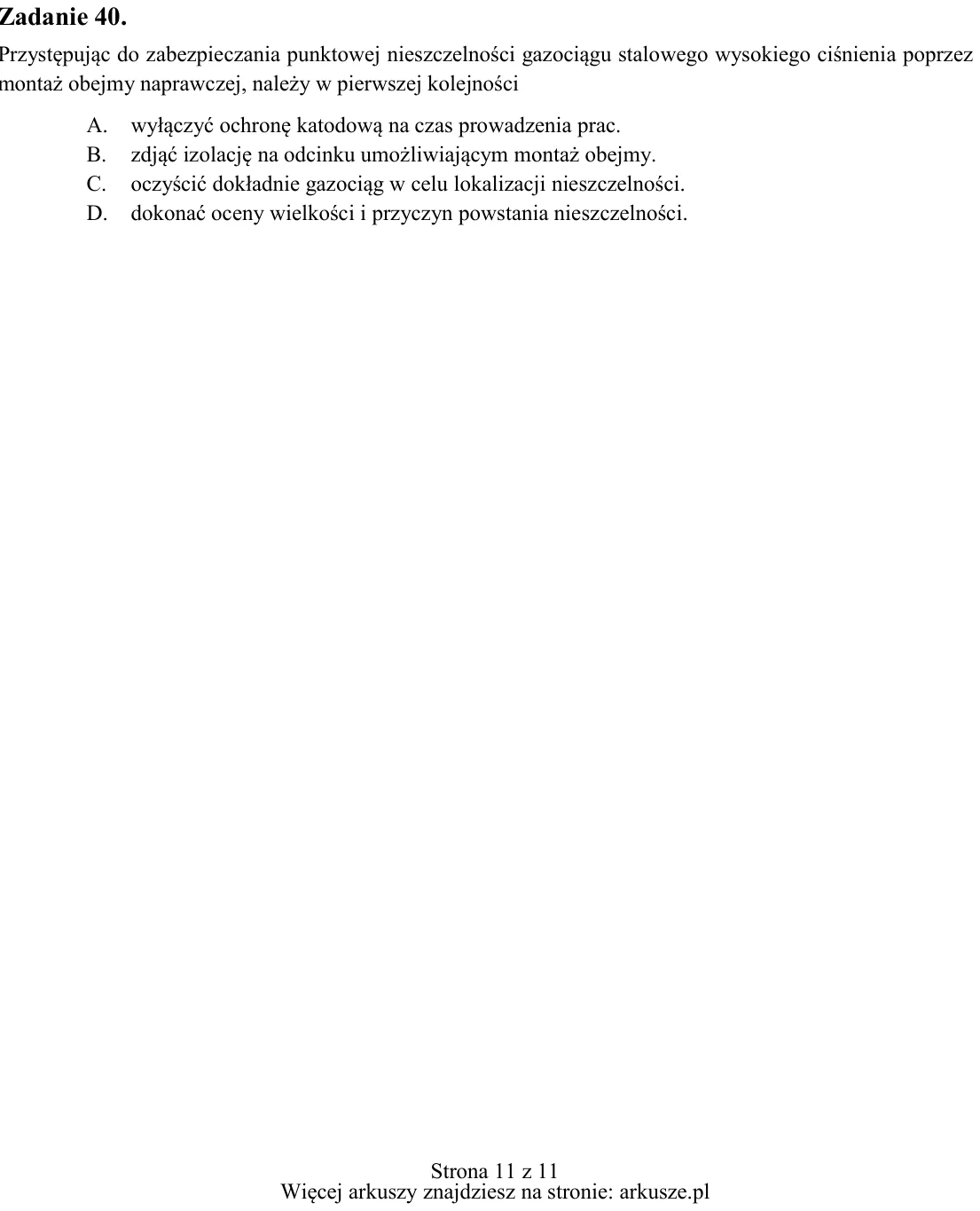

Zadanie 40. Przystępując do zabezpieczania punktowej nieszczelności gazociągu stalowego wysokiego ciśnienia poprzez montaż obejmy naprawczej, należy w pierwszej kolejności A. wyłączyć ochronę katodową na czas prowadzenia
