B23 · Egzamin zawodowy · styczeń 2019

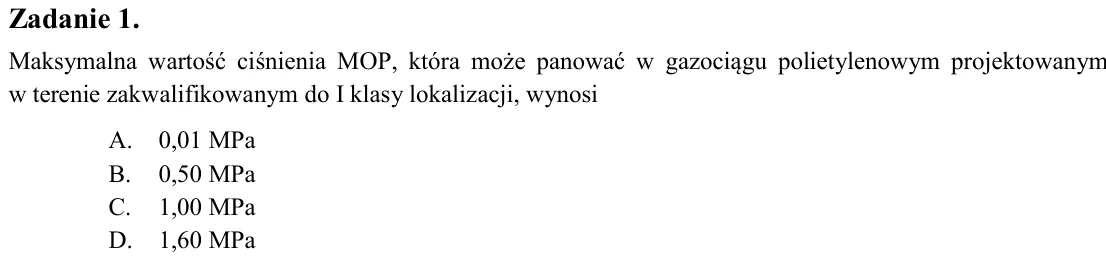

Zadanie 1. Maksymalna wartość ciśnienia MOP, która może panować w gazociągu polietylenowym projektowanym w terenie zakwalifikowanym do I klasy lokalizacji, wynosi A. 0,01 MPa B. 0,50 MPa C. 1,00 MPa D. 1,60 MPa

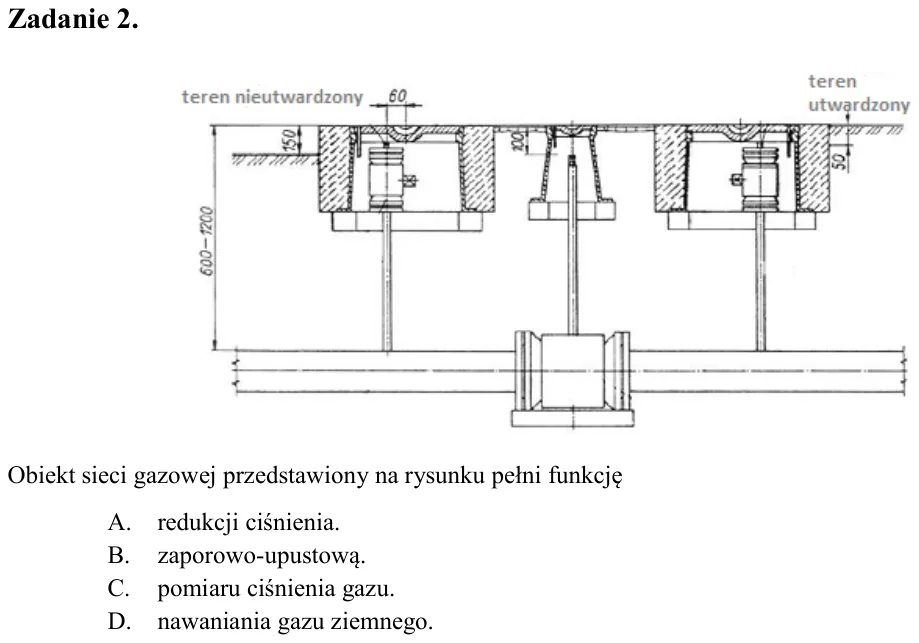

Zadanie 2. Obiekt sieci gazowej przedstawiony na rysunku pełni funkcję A. redukcji ciśnienia. B. zaporowo-upustową. C. pomiaru ciśnienia gazu. D. nawaniania gazu ziemnego.

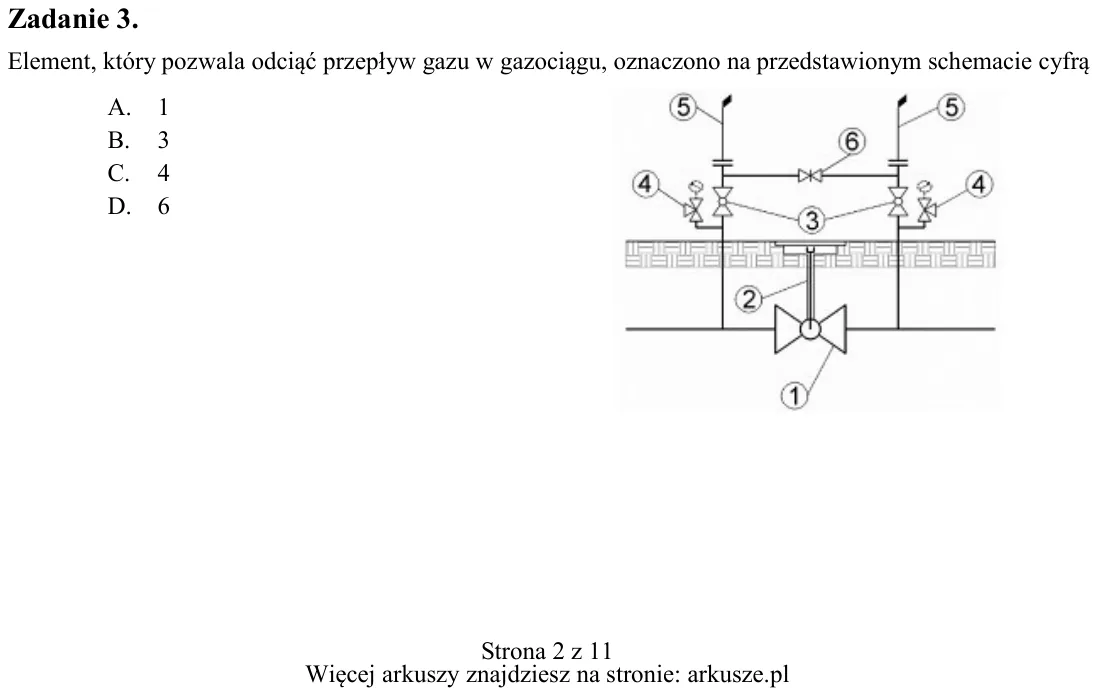

Zadanie 3. Element, który pozwala odciąć przepływ gazu w gazociągu, oznaczono na przedstawionym schemacie cyfrą A. 1 B. 3 C. 4 D. 6

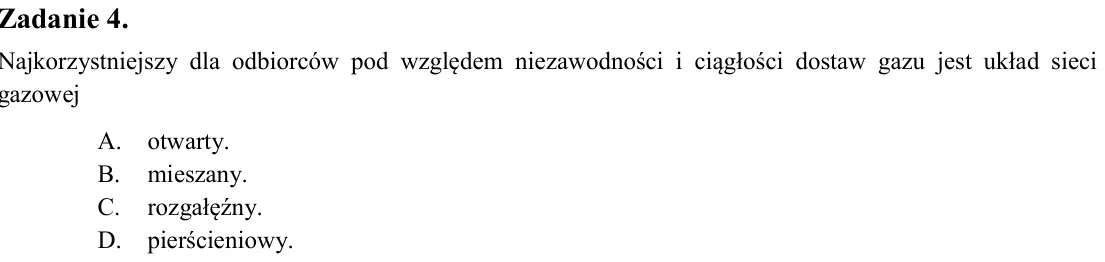

Zadanie 4. Najkorzystniejszy dla odbiorców pod względem niezawodności i ciągłości dostaw gazu jest układ sieci gazowej A. otwarty. B. mieszany. C. rozgałęźny. D. pierścieniowy.

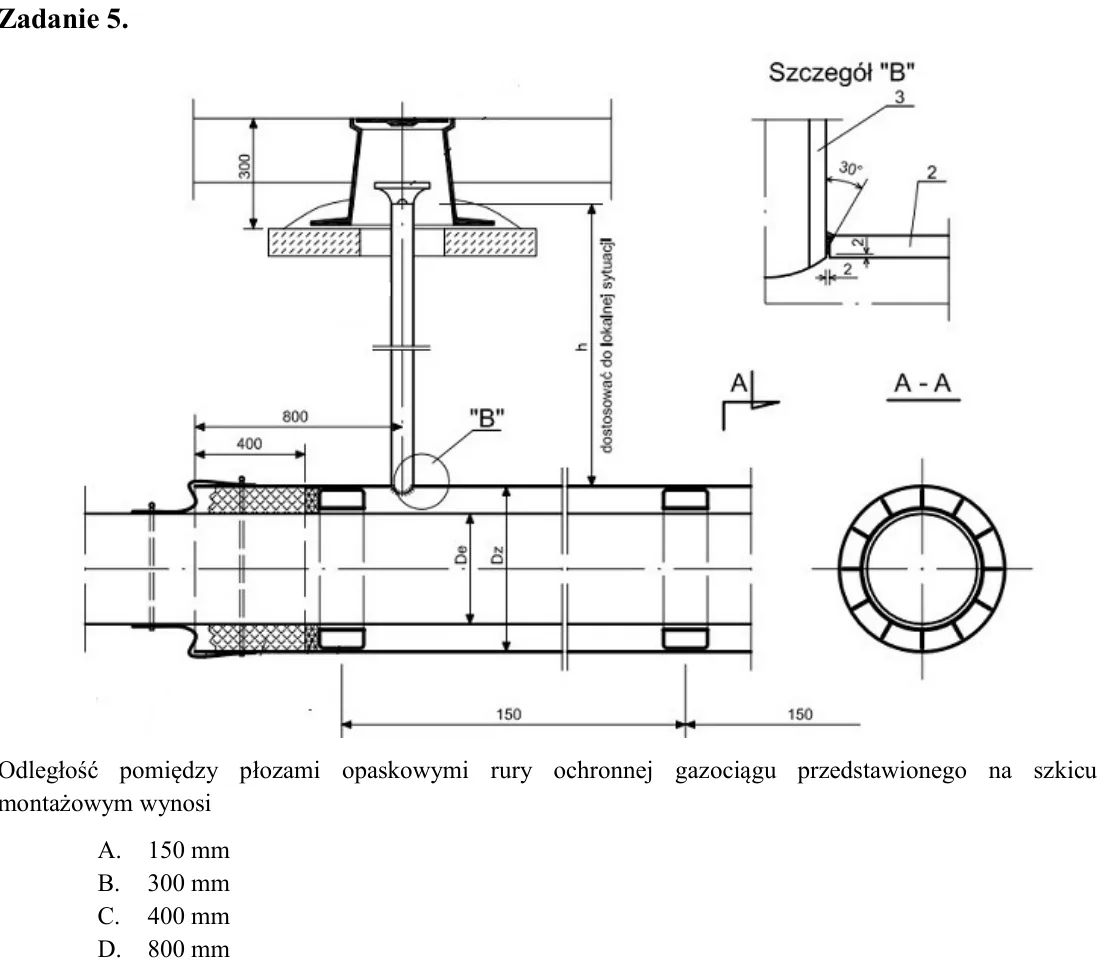

Zadanie 5. Odległość pomiędzy płozami opaskowymi rury ochronnej gazociągu przedstawionego na szkicu montażowym wynosi A. 150 mm B. 300 mm C. 400 mm D. 800 mm

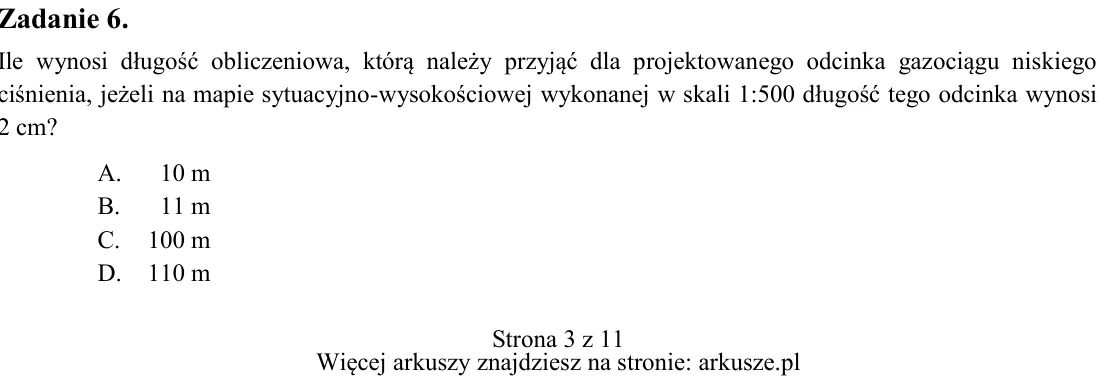

Zadanie 6. Ile wynosi długość obliczeniowa, którą należy przyjąć dla projektowanego odcinka gazociągu niskiego ciśnienia, jeżeli na mapie sytuacyjno-wysokościowej wykonanej w skali 1:500 długość tego odcinka wynosi 2 cm?

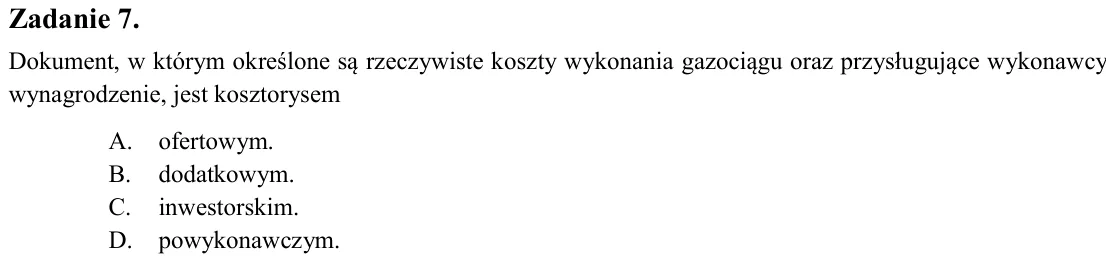

Zadanie 7. Dokument, w którym określone są rzeczywiste koszty wykonania gazociągu oraz przysługujące wykonawcy wynagrodzenie, jest kosztorysem A. ofertowym. B. dodatkowym. C. inwestorskim. D. powykonawczym.

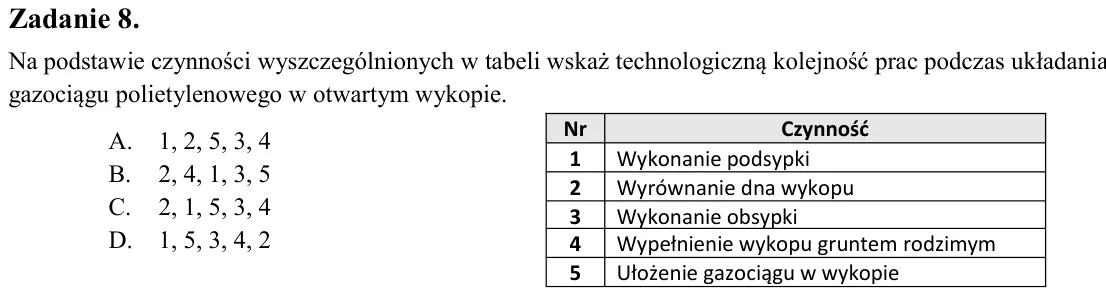

Zadanie 8. Na podstawie czynności wyszczególnionych w tabeli wskaż technologiczną kolejność prac podczas układania gazociągu polietylenowego w otwartym wykopie. A. 1, 2, 5, 3, 4 B. 2, 4, 1, 3, 5 C. 2, 1, 5, 3, 4 D. 1, 5,

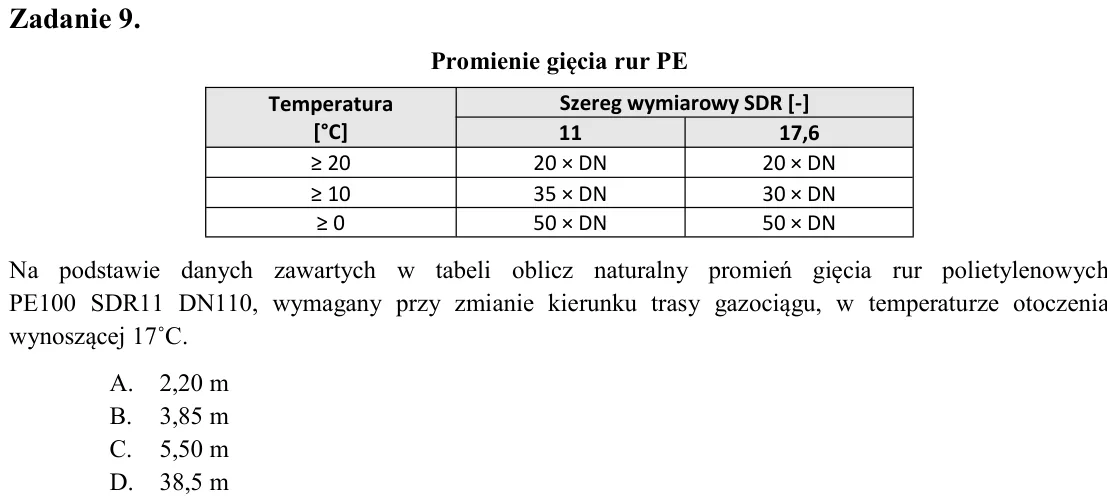

Zadanie 9. Promienie gięcia rur PE Na podstawie danych zawartych w tabeli oblicz naturalny promień gięcia rur polietylenowych PE100 SDR11 DN110, wymagany przy zmianie kierunku trasy gazociągu, w temperaturze otoczenia wy

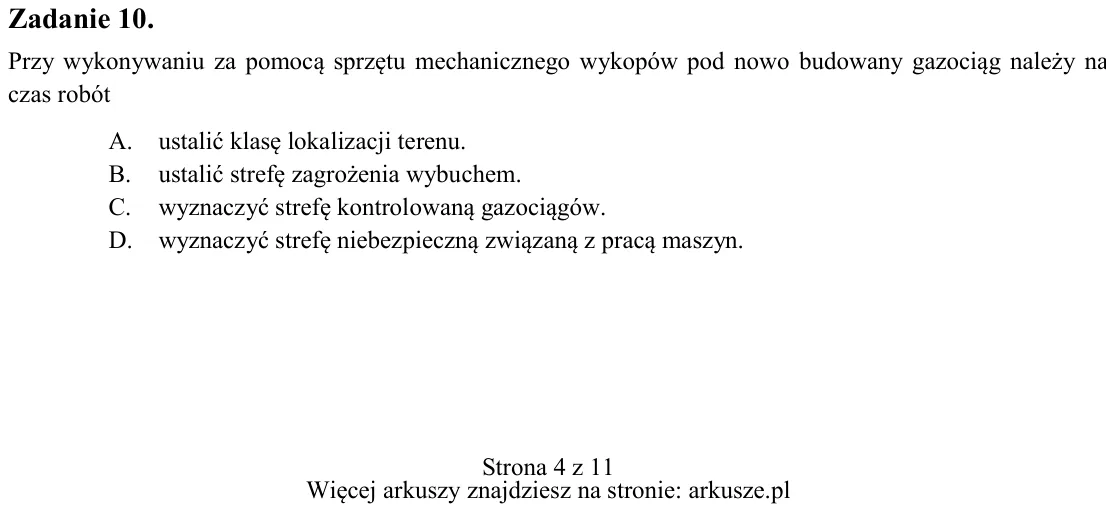

Zadanie 10. Przy wykonywaniu za pomocą sprzętu mechanicznego wykopów pod nowo budowany gazociąg należy na czas robót A. ustalić klasę lokalizacji terenu. B. ustalić strefę zagrożenia wybuchem. C. wyznaczyć strefę kontrol

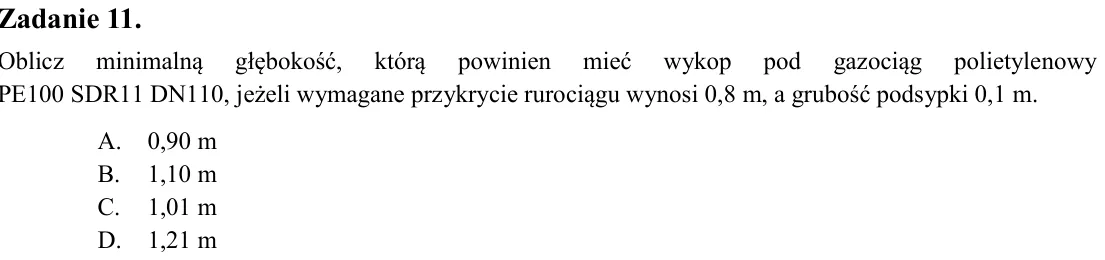

Zadanie 11. Oblicz minimalną głębokość, którą powinien mieć wykop pod gazociąg polietylenowy PE100 SDR11 DN110, jeżeli wymagane przykrycie rurociągu wynosi 0,8 m, a grubość podsypki 0,1 m. A. 0,90 m B. 1,10 m C. 1,01 m D

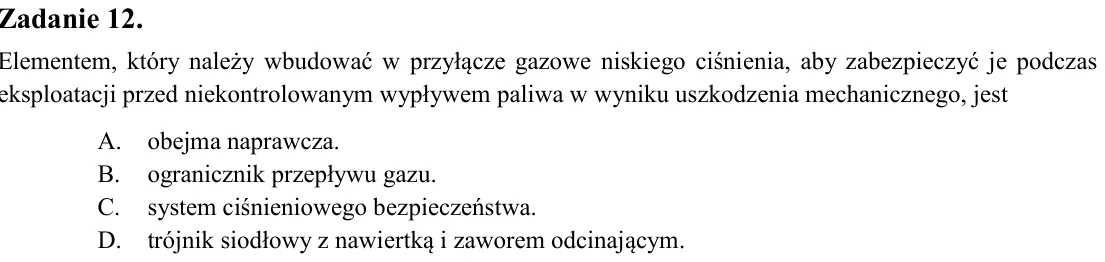

Zadanie 12. Elementem, który należy wbudować w przyłącze gazowe niskiego ciśnienia, aby zabezpieczyć je podczas eksploatacji przed niekontrolowanym wypływem paliwa w wyniku uszkodzenia mechanicznego, jest A. obejma napra

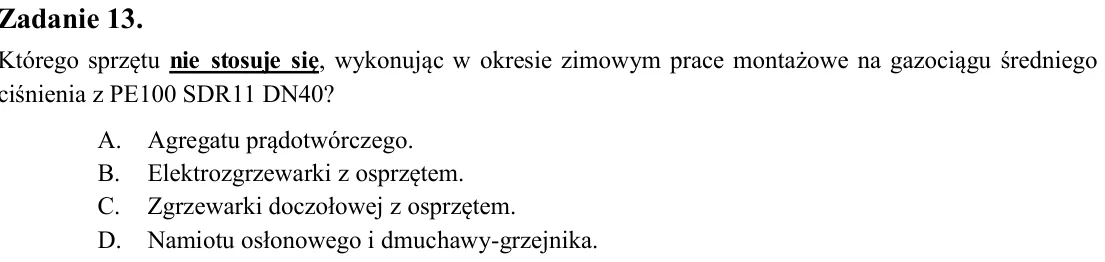

Zadanie 13. Którego sprzętu nie stosuje się, wykonując w okresie zimowym prace montażowe na gazociągu średniego ciśnienia z PE100 SDR11 DN40? A. Agregatu prądotwórczego. B. Elektrozgrzewarki z osprzętem. C. Zgrzewarki do

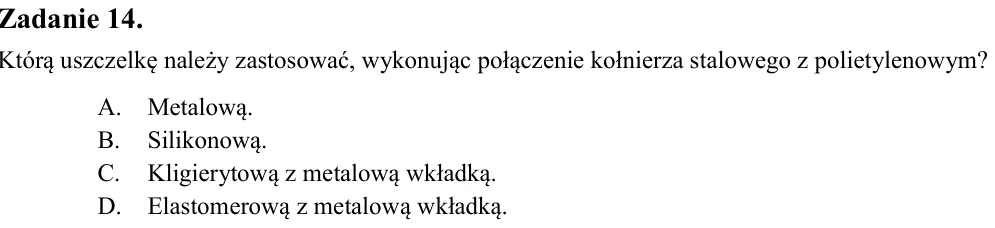

Zadanie 14. Którą uszczelkę należy zastosować, wykonując połączenie kołnierza stalowego z polietylenowym? A. Metalową. B. Silikonową. C. Kligierytową z metalową wkładką. D. Elastomerową z metalową wkładką.

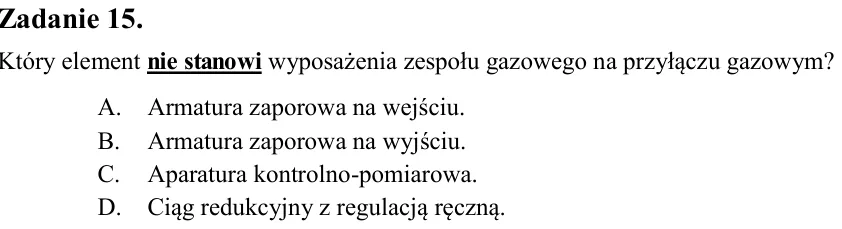

Zadanie 15. Który element nie stanowi wyposażenia zespołu gazowego na przyłączu gazowym? A. Armatura zaporowa na wejściu. B. Armatura zaporowa na wyjściu. C. Aparatura kontrolno-pomiarowa. D. Ciąg redukcyjny z regulacją

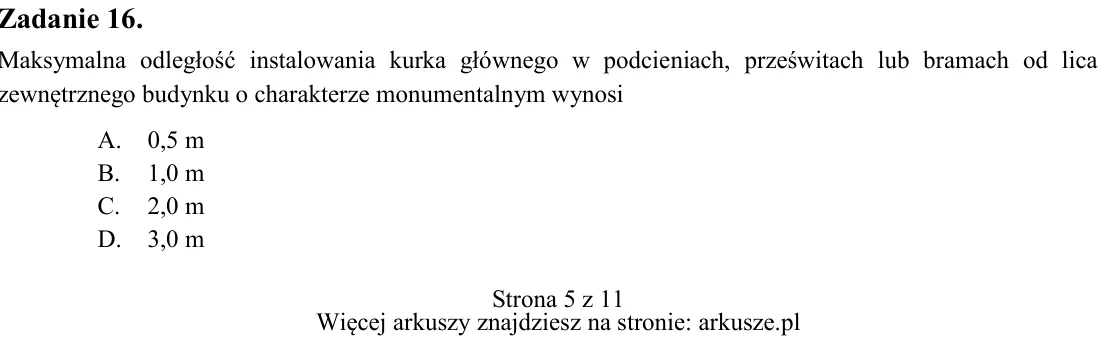

Zadanie 16. Maksymalna odległość instalowania kurka głównego w podcieniach, prześwitach lub bramach od lica zewnętrznego budynku o charakterze monumentalnym wynosi A. 0,5 m B. 1,0 m C. 2,0 m D. 3,0 m

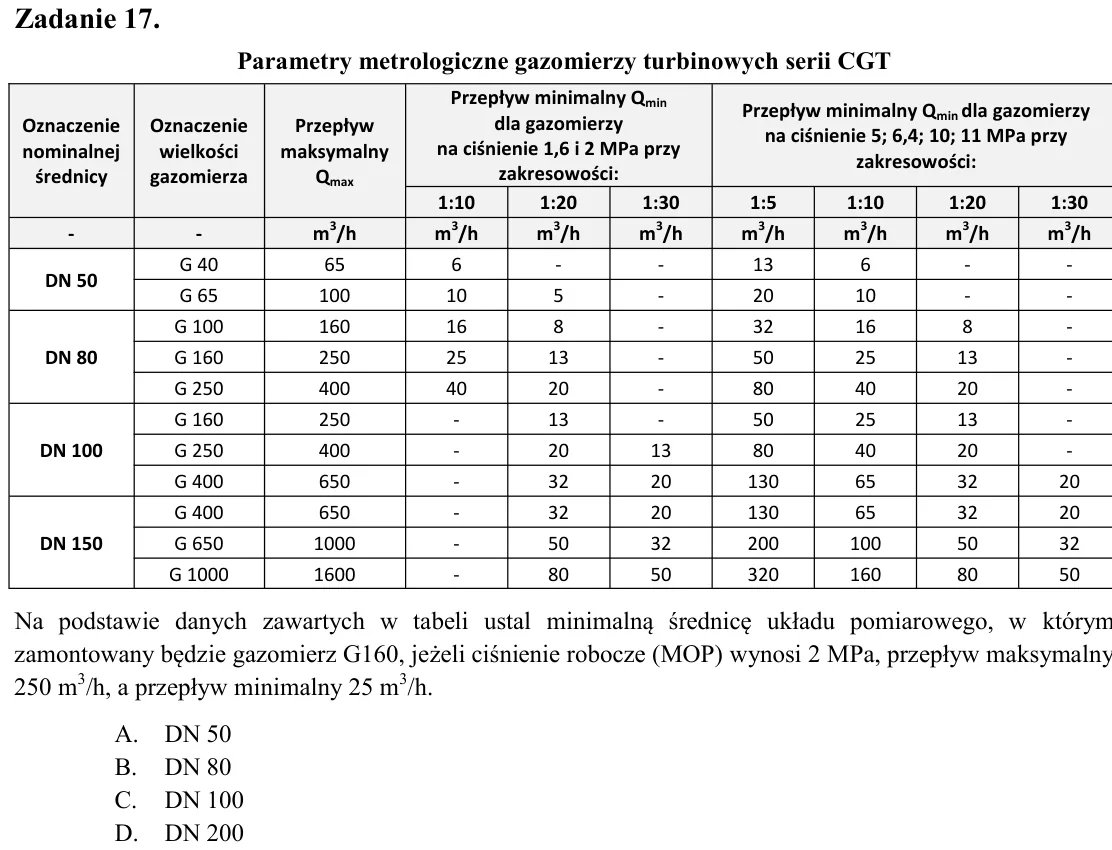

Zadanie 17. Parametry metrologiczne gazomierzy turbinowych serii CGT Na podstawie danych zawartych w tabeli ustal minimalną średnicę układu pomiarowego, w którym zamontowany będzie gazomierz G160, jeżeli ciśnienie robocz

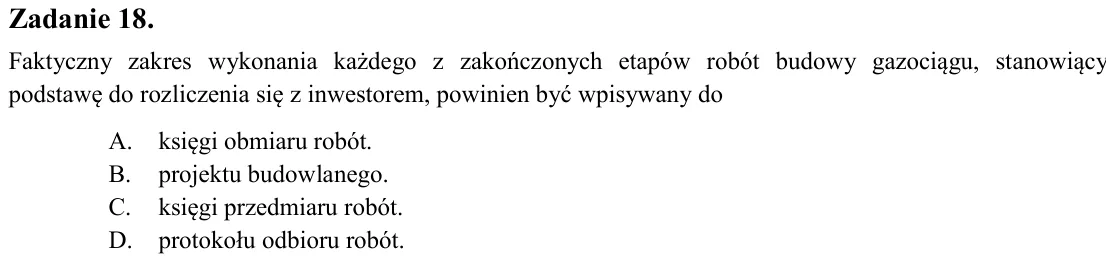

Zadanie 18. Faktyczny zakres wykonania każdego z zakończonych etapów robót budowy gazociągu, stanowiący podstawę do rozliczenia się z inwestorem, powinien być wpisywany do A. księgi obmiaru robót. B. projektu budowlanego

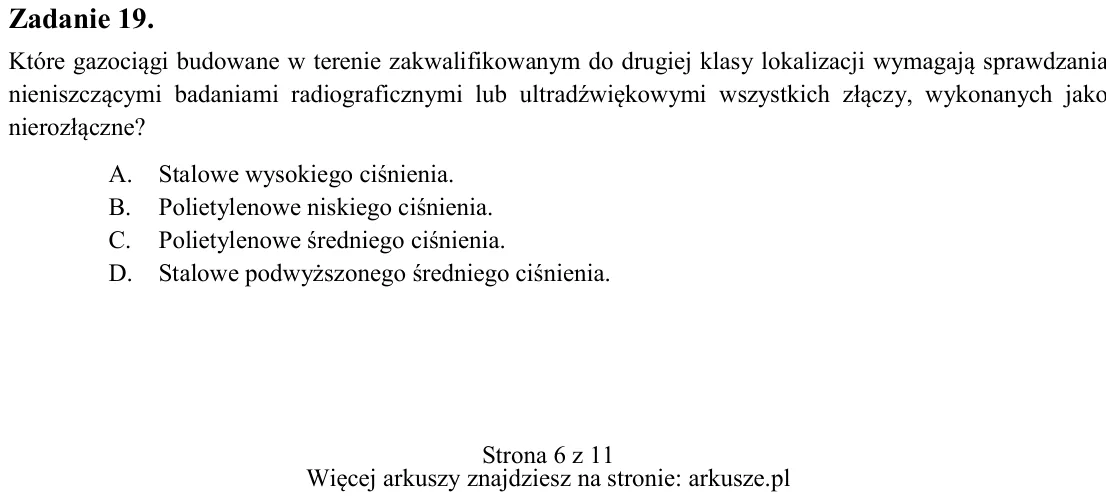

Zadanie 19. Które gazociągi budowane w terenie zakwalifikowanym do drugiej klasy lokalizacji wymagają sprawdzania nieniszczącymi badaniami radiograficznymi lub ultradźwiękowymi wszystkich złączy, wykonanych jako nierozłą

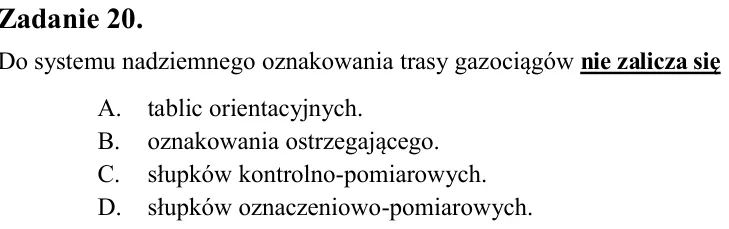

Zadanie 20. Do systemu nadziemnego oznakowania trasy gazociągów nie zalicza się A. tablic orientacyjnych. B. oznakowania ostrzegającego. C. słupków kontrolno-pomiarowych. D. słupków oznaczeniowo-pomiarowych.

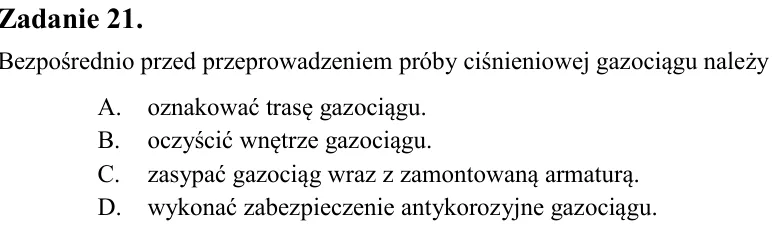

Zadanie 21. Bezpośrednio przed przeprowadzeniem próby ciśnieniowej gazociągu należy A. oznakować trasę gazociągu. B. oczyścić wnętrze gazociągu. C. zasypać gazociąg wraz z zamontowaną armaturą. D. wykonać zabezpieczenie

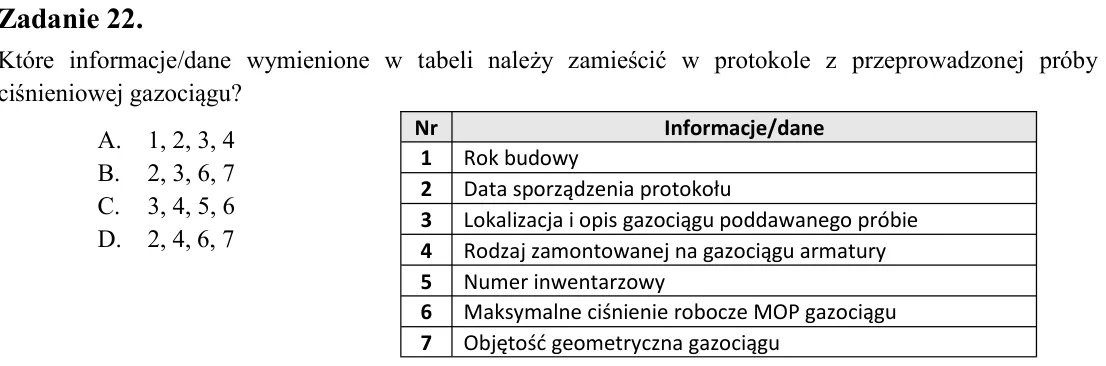

Zadanie 22. Które informacje/dane wymienione w tabeli należy zamieścić w protokole z przeprowadzonej próby ciśnieniowej gazociągu? A. 1, 2, 3, 4 B. 2, 3, 6, 7 C. 3, 4, 5, 6 D. 2, 4, 6, 7

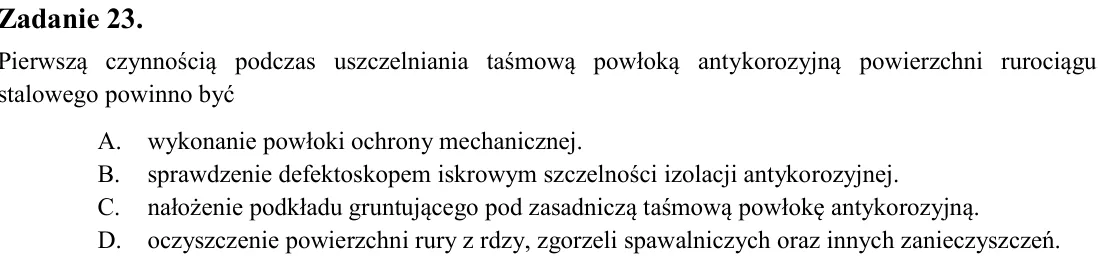

Zadanie 23. Pierwszą czynnością podczas uszczelniania taśmową powłoką antykorozyjną powierzchni rurociągu stalowego powinno być A. wykonanie powłoki ochrony mechanicznej. B. sprawdzenie defektoskopem iskrowym szczelności

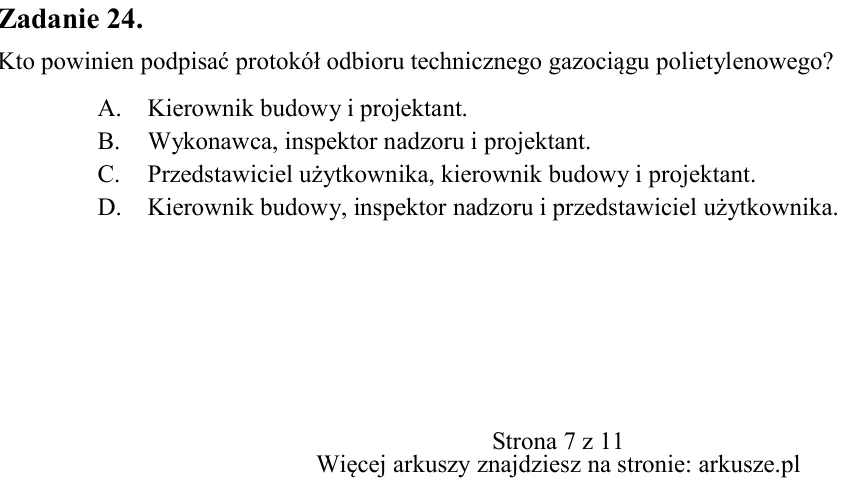

Zadanie 24. Kto powinien podpisać protokół odbioru technicznego gazociągu polietylenowego? A. Kierownik budowy i projektant. B. Wykonawca, inspektor nadzoru i projektant. C. Przedstawiciel użytkownika, kierownik budowy i

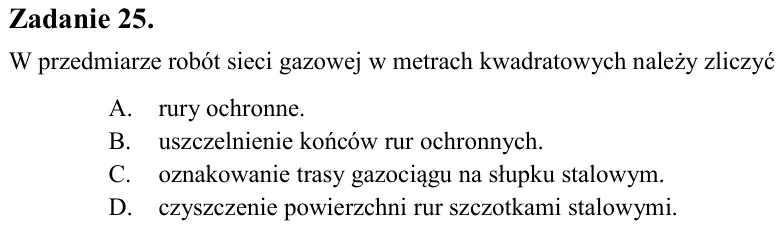

Zadanie 25. W przedmiarze robót sieci gazowej w metrach kwadratowych należy zliczyć A. rury ochronne. B. uszczelnienie końców rur ochronnych. C. oznakowanie trasy gazociągu na słupku stalowym. D. czyszczenie powierzchni

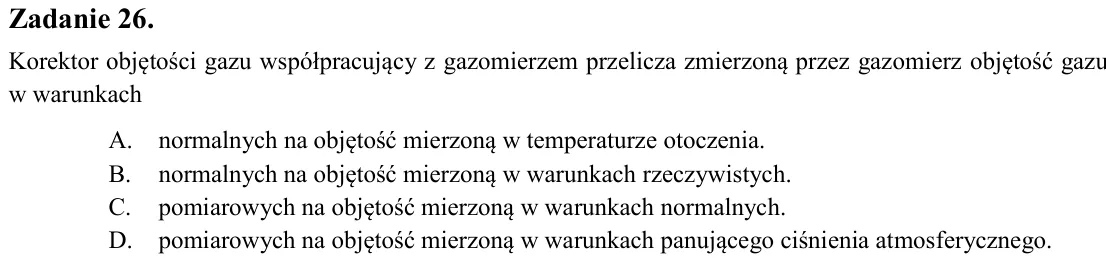

Zadanie 26. Korektor objętości gazu współpracujący z gazomierzem przelicza zmierzoną przez gazomierz objętość gazu w warunkach A. normalnych na objętość mierzoną w temperaturze otoczenia. B. normalnych na objętość mierzo

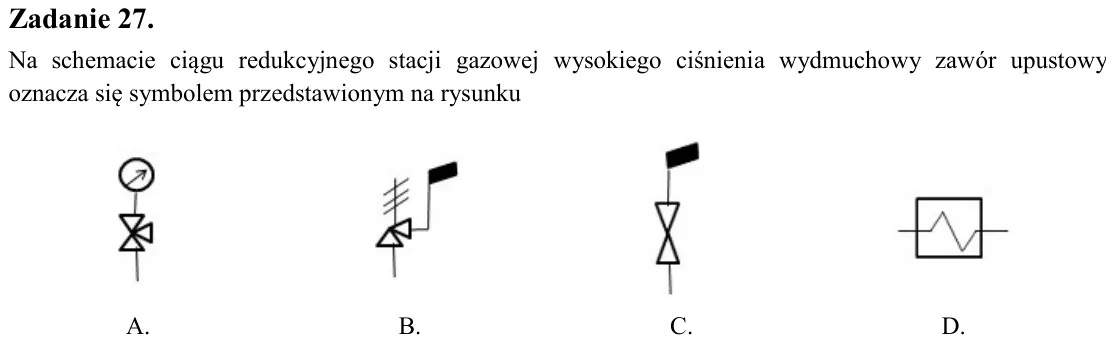

Zadanie 27. Na schemacie ciągu redukcyjnego stacji gazowej wysokiego ciśnienia wydmuchowy zawór upustowy oznacza się symbolem przedstawionym na rysunku

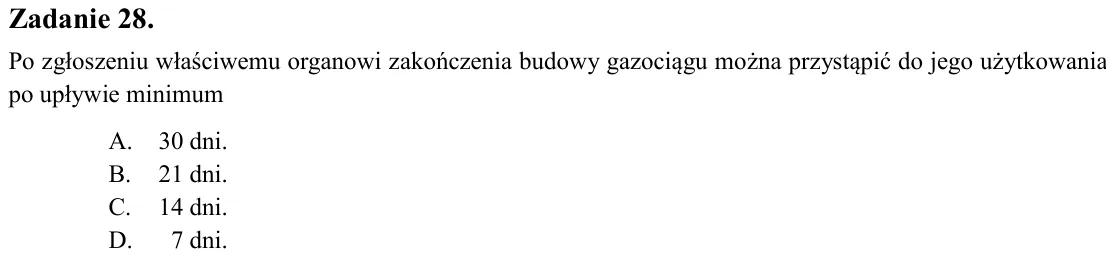

Zadanie 28. Po zgłoszeniu właściwemu organowi zakończenia budowy gazociągu można przystąpić do jego użytkowania po upływie minimum A. 30 dni. B. 21 dni. C. 14 dni. D. 7 dni.

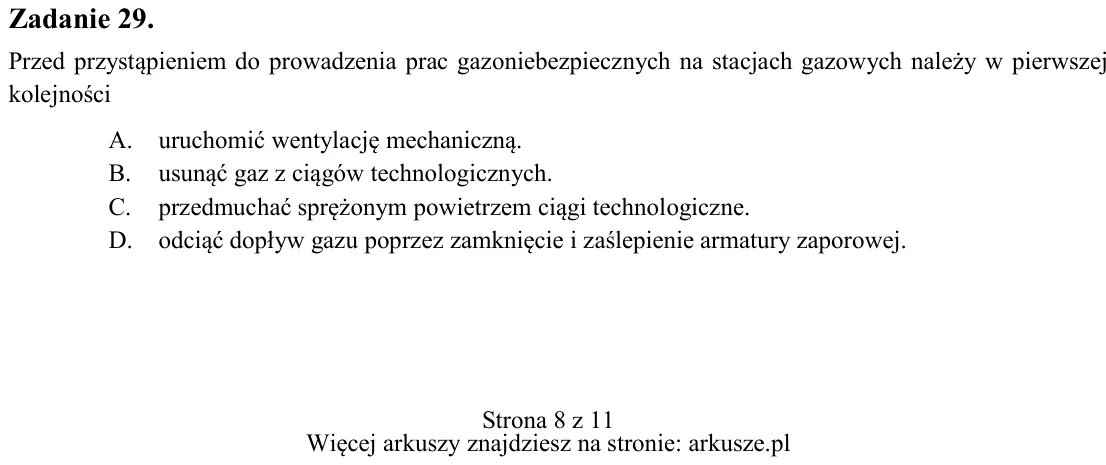

Zadanie 29. Przed przystąpieniem do prowadzenia prac gazoniebezpiecznych na stacjach gazowych należy w pierwszej kolejności A. uruchomić wentylację mechaniczną. B. usunąć gaz z ciągów technologicznych. C. przedmuchać spr

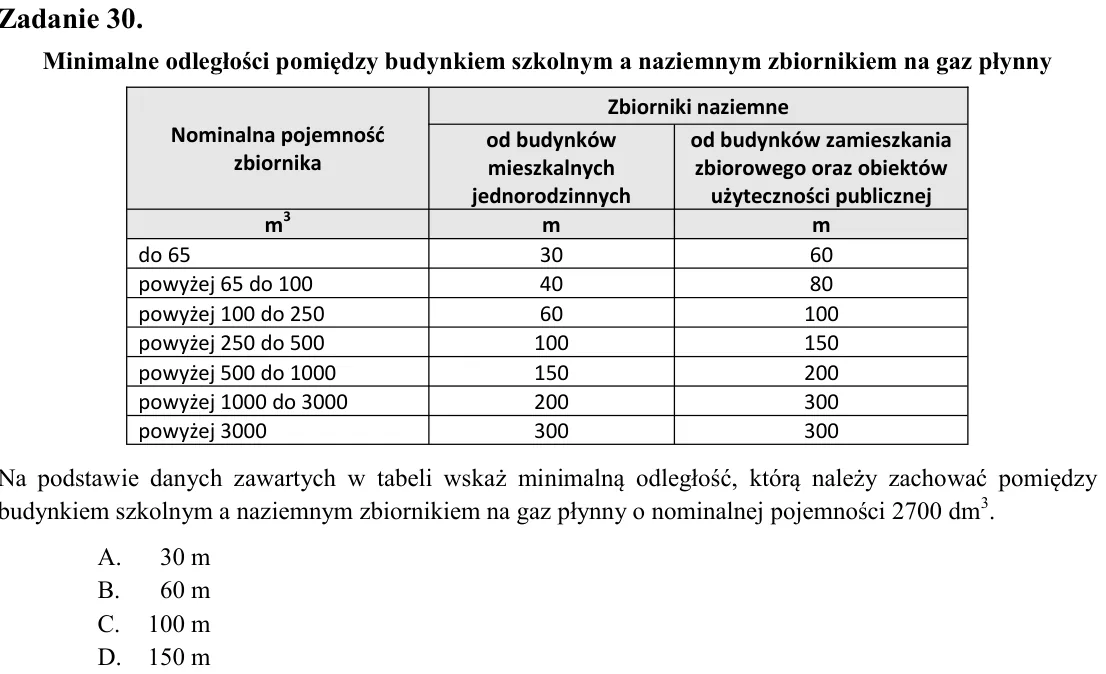

Zadanie 30. Minimalne odległości pomiędzy budynkiem szkolnym a naziemnym zbiornikiem na gaz płynny Na podstawie danych zawartych w tabeli wskaż minimalną odległość, którą należy zachować pomiędzy budynkiem szkolnym a naz

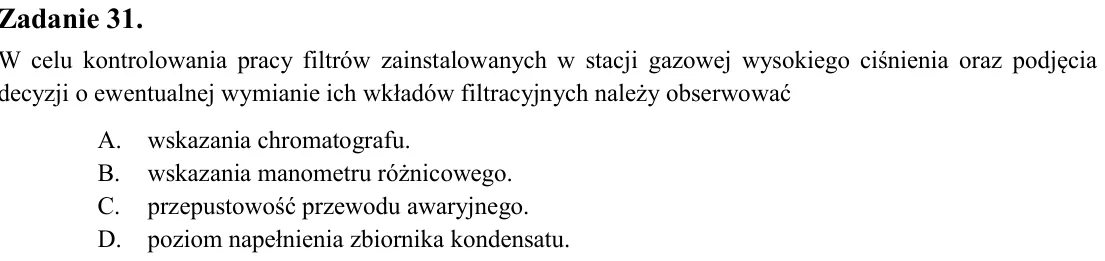

Zadanie 31. W celu kontrolowania pracy filtrów zainstalowanych w stacji gazowej wysokiego ciśnienia oraz podjęcia decyzji o ewentualnej wymianie ich wkładów filtracyjnych należy obserwować A. wskazania chromatografu. B.

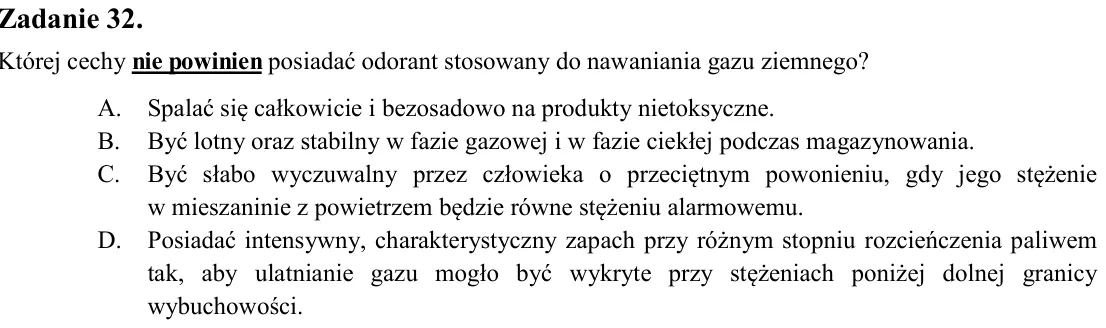

Zadanie 32. Której cechy nie powinien posiadać odorant stosowany do nawaniania gazu ziemnego? A. Spalać się całkowicie i bezosadowo na produkty nietoksyczne. B. Być lotny oraz stabilny w fazie gazowej i w fazie ciekłej p

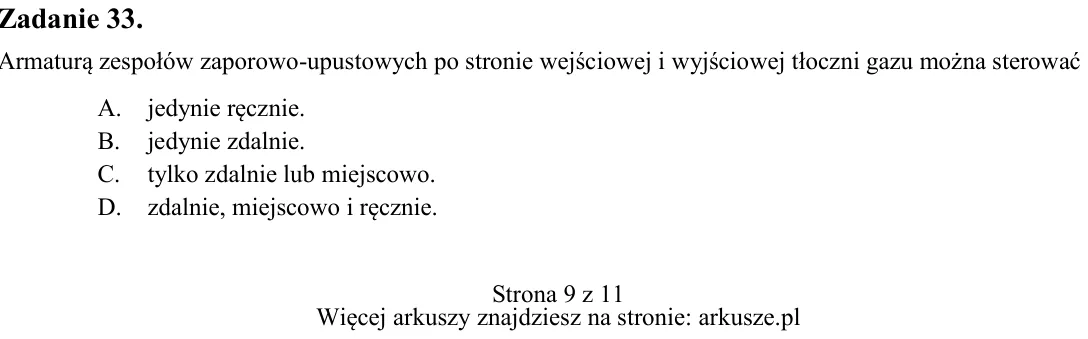

Zadanie 33. Armaturą zespołów zaporowo-upustowych po stronie wejściowej i wyjściowej tłoczni gazu można sterować A. jedynie ręcznie. B. jedynie zdalnie. C. tylko zdalnie lub miejscowo. D. zdalnie, miejscowo i ręcznie. No

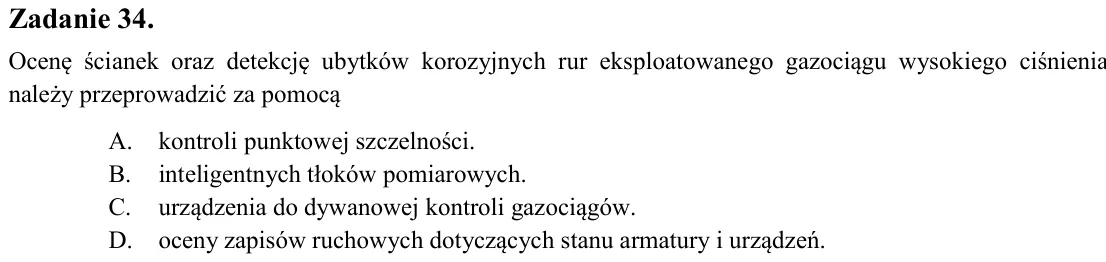

Zadanie 34. Ocenę ścianek oraz detekcję ubytków korozyjnych rur eksploatowanego gazociągu wysokiego ciśnienia należy przeprowadzić za pomocą A. kontroli punktowej szczelności. B. inteligentnych tłoków pomiarowych. C. urz

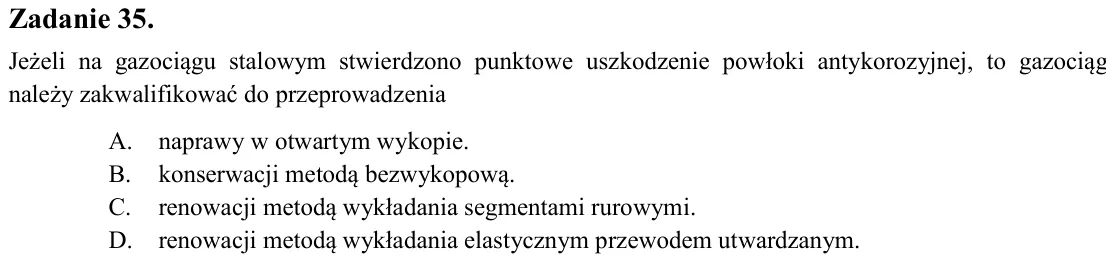

Zadanie 35. Jeżeli na gazociągu stalowym stwierdzono punktowe uszkodzenie powłoki antykorozyjnej, to gazociąg należy zakwalifikować do przeprowadzenia A. naprawy w otwartym wykopie. B. konserwacji metodą bezwykopową. C.

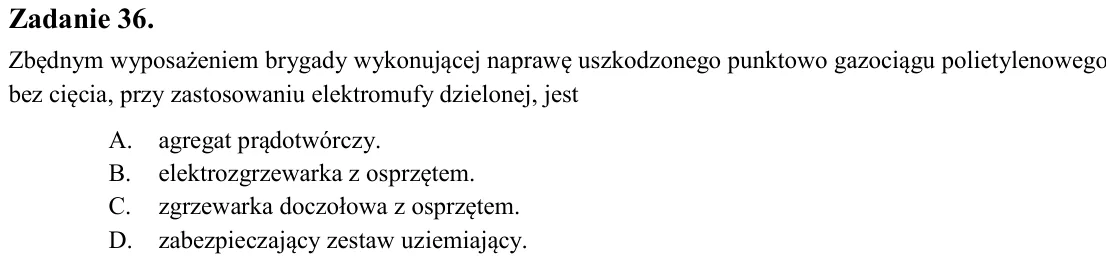

Zadanie 36. Zbędnym wyposażeniem brygady wykonującej naprawę uszkodzonego punktowo gazociągu polietylenowego bez cięcia, przy zastosowaniu elektromufy dzielonej, jest A. agregat prądotwórczy. B. elektrozgrzewarka z osprz

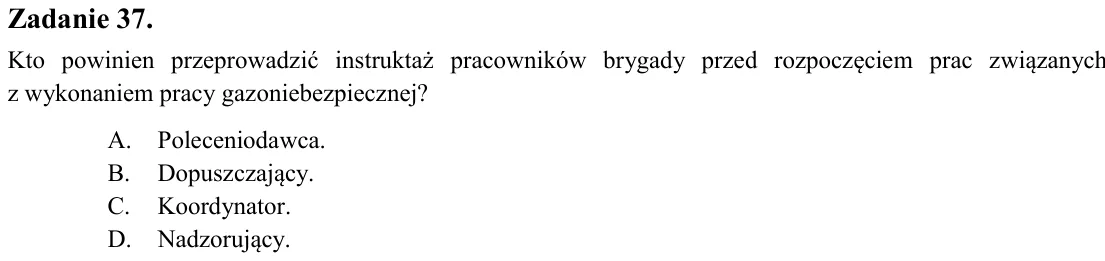

Zadanie 37. Kto powinien przeprowadzić instruktaż pracowników brygady przed rozpoczęciem prac związanych z wykonaniem pracy gazoniebezpiecznej? A. Poleceniodawca. B. Dopuszczający. C. Koordynator. D. Nadzorujący.

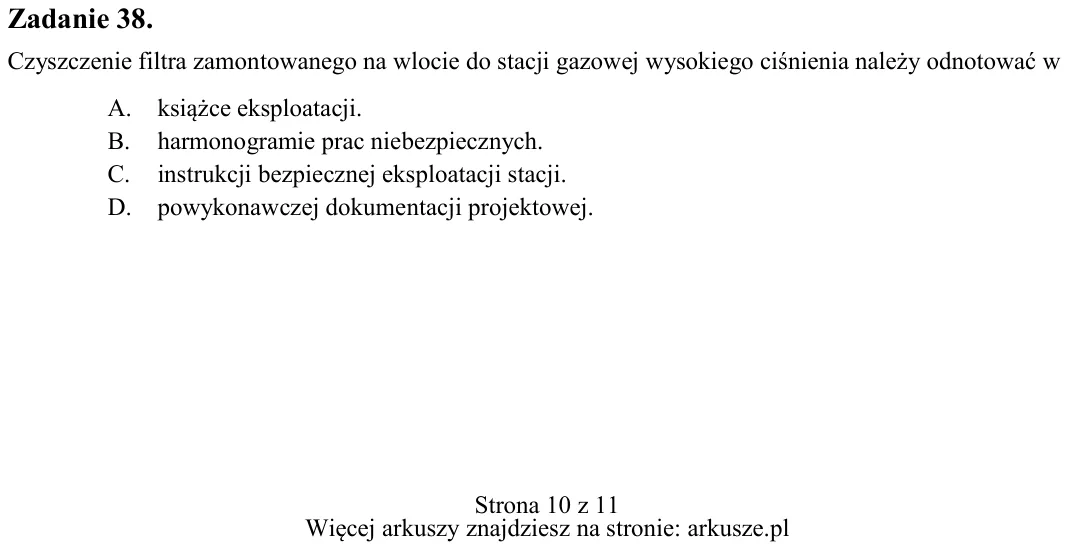

Zadanie 38. Czyszczenie filtra zamontowanego na wlocie do stacji gazowej wysokiego ciśnienia należy odnotować w A. książce eksploatacji. B. harmonogramie prac niebezpiecznych. C. instrukcji bezpiecznej eksploatacji stacj

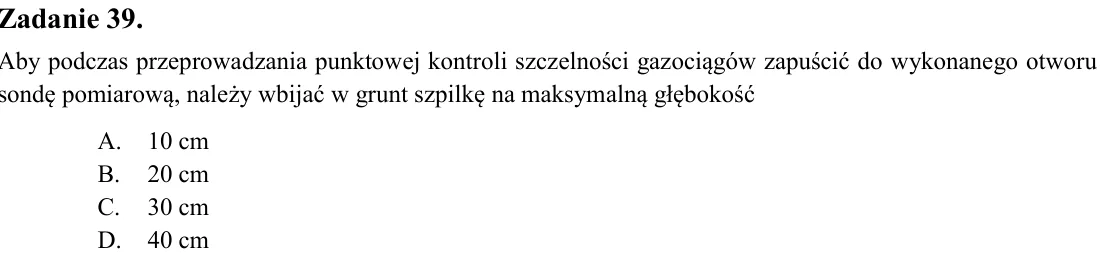

Zadanie 39. Aby podczas przeprowadzania punktowej kontroli szczelności gazociągów zapuścić do wykonanego otworu sondę pomiarową, należy wbijać w grunt szpilkę na maksymalną głębokość A. 10 cm B. 20 cm C. 30 cm D. 40 cm

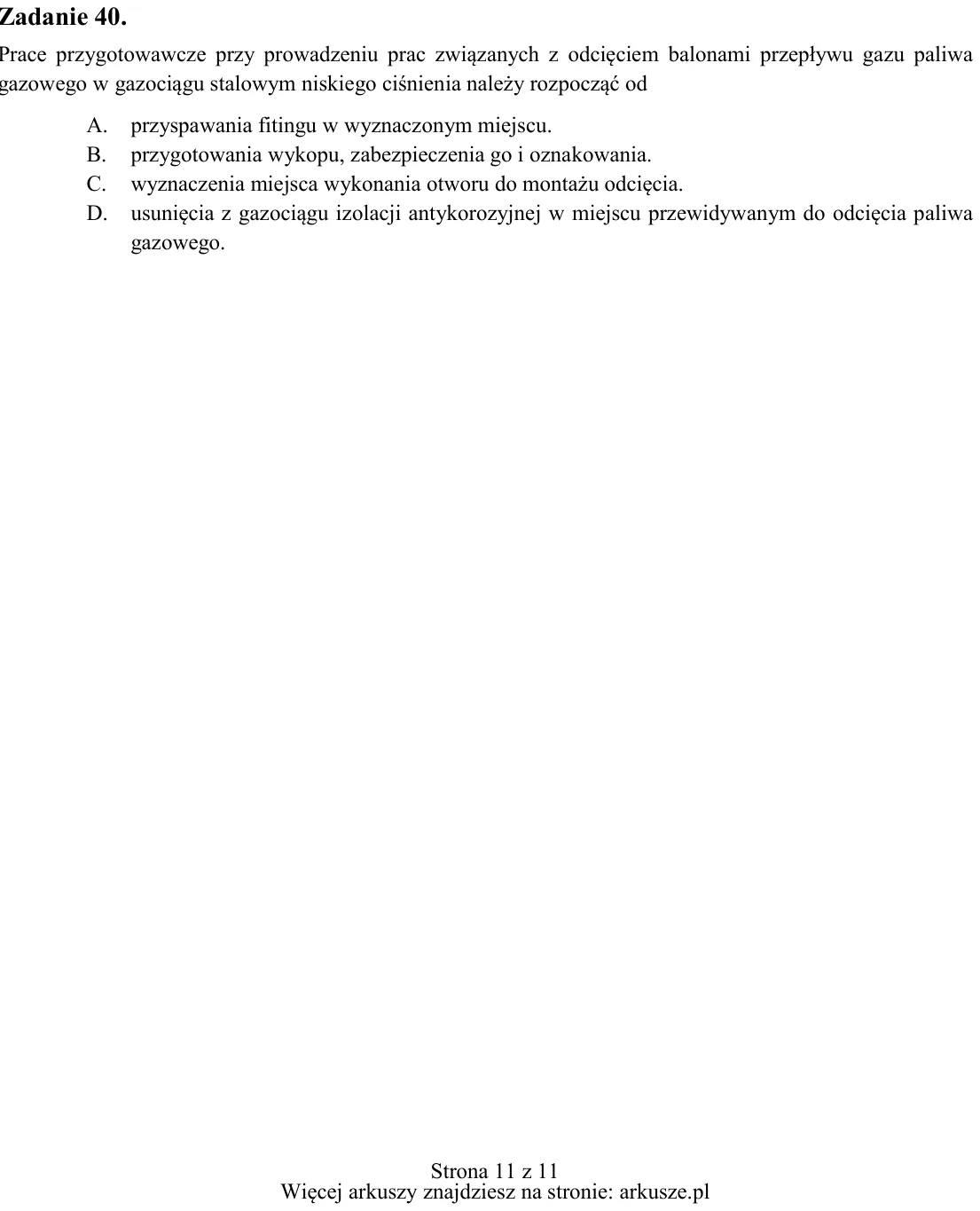

Zadanie 40. Prace przygotowawcze przy prowadzeniu prac związanych z odcięciem balonami przepływu gazu paliwa gazowego w gazociągu stalowym niskiego ciśnienia należy rozpocząć od A. przyspawania fitingu w wyznaczonym miej
