B24 · Egzamin zawodowy · styczeń 2017

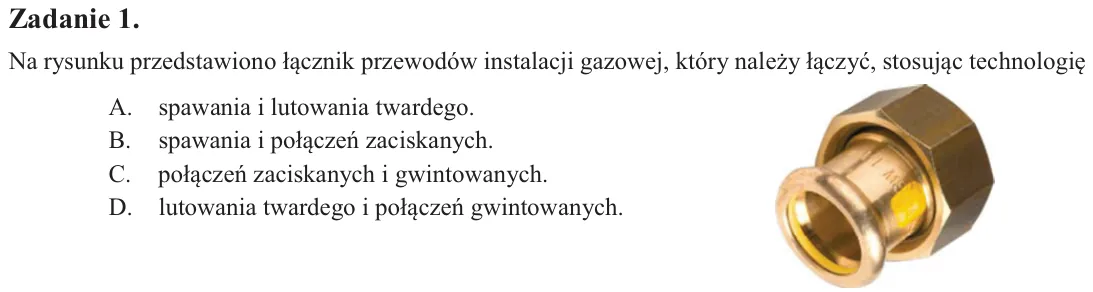

Zadanie 1. Na rysunku przedstawiono łącznik przewodów instalacji gazowej, który należy łączyć, stosując technologię A. spawania i lutowania twardego. B. spawania i połączeń zaciskanych. C. połączeń zaciskanych i gwintowa

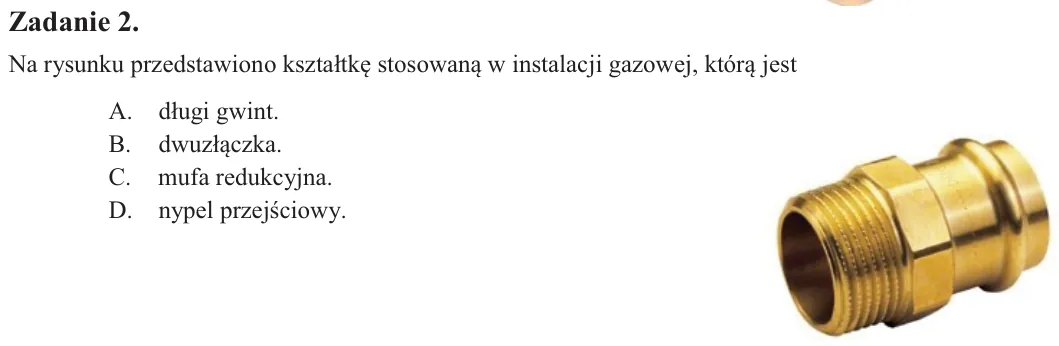

Zadanie 2. Na rysunku przedstawiono kształtkę stosowaną w instalacji gazowej, którą jest A. długi gwint. B. dwuzłączka. C. mufa redukcyjna. D. nypel przejściowy.

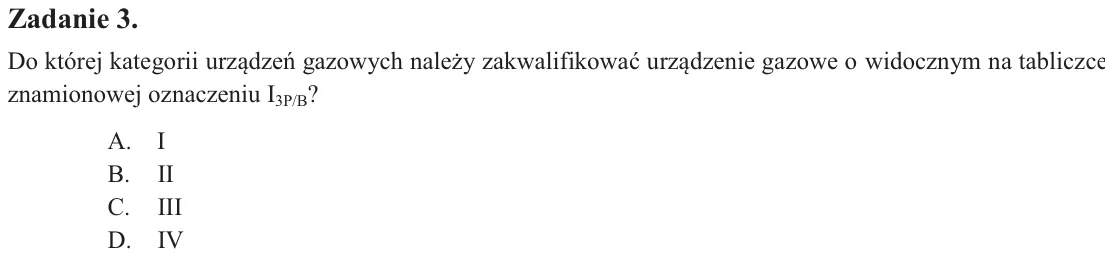

Zadanie 3. Do której kategorii urządzeń gazowych należy zakwalifikować urządzenie gazowe o widocznym na tabliczce znamionowej oznaczeniu I3P/B? A. I B. II C. III D. IV

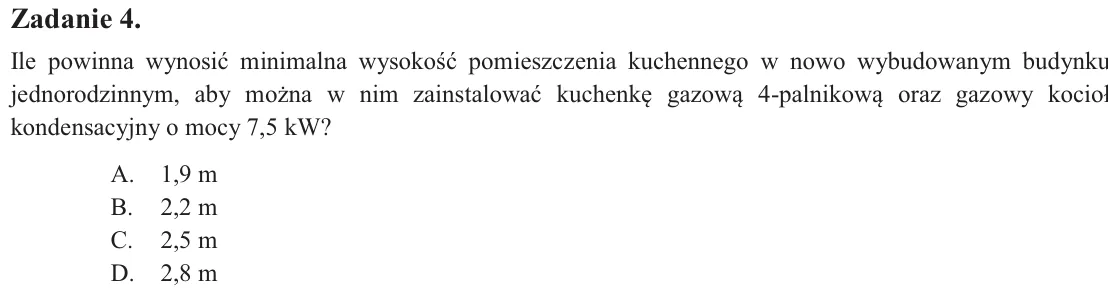

Zadanie 4. Ile powinna wynosić minimalna wysokość pomieszczenia kuchennego w nowo wybudowanym budynku jednorodzinnym, aby można w nim zainstalować kuchenkę gazową 4-palnikową oraz gazowy kocioł kondensacyjny o mocy 7,5 k

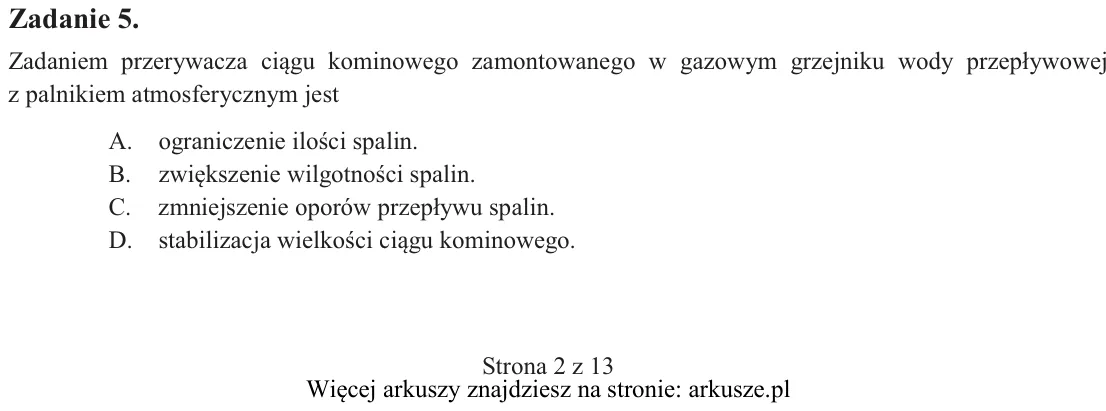

Zadanie 5. Zadaniem przerywacza ciągu kominowego zamontowanego w gazowym grzejniku wody przepływowej z palnikiem atmosferycznym jest A. ograniczenie ilości spalin. B. zwiększenie wilgotności spalin. C. zmniejszenie oporó

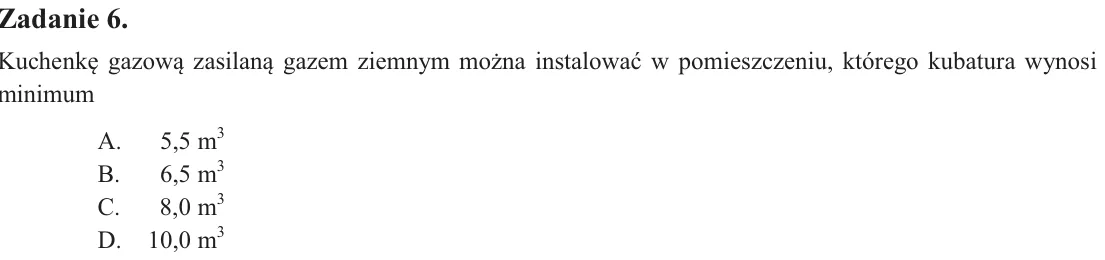

Zadanie 6. Kuchenkę gazową zasilaną gazem ziemnym można instalować w pomieszczeniu, którego kubatura wynosi minimum A. 5,5 m3 B. 6,5 m3 C. 8,0 m3 D. 10,0 m3

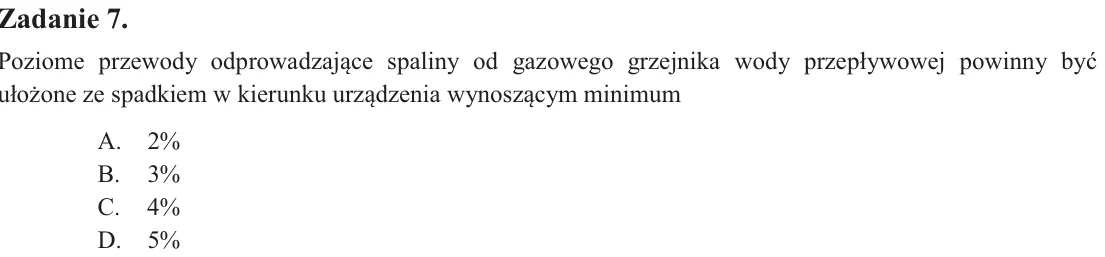

Zadanie 7. Poziome przewody odprowadzające spaliny od gazowego grzejnika wody przepływowej powinny być ułożone ze spadkiem w kierunku urządzenia wynoszącym minimum A. 2% B. 3% C. 4% D. 5%

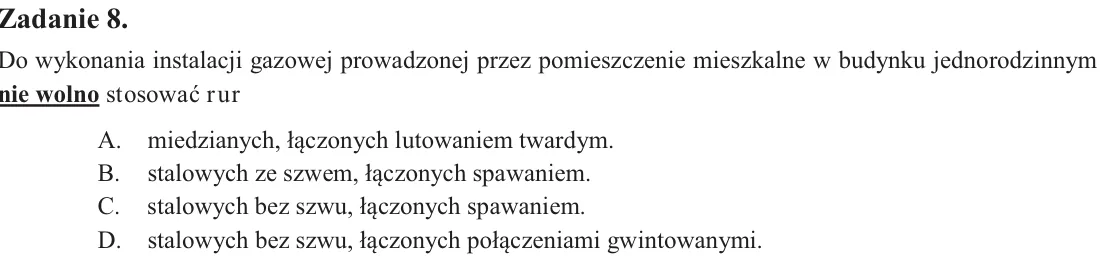

Zadanie 8. Do wykonania instalacji gazowej prowadzonej przez pomieszczenie mieszkalne w budynku jednorodzinnym nie wolno stosować rur A. miedzianych, łączonych lutowaniem twardym. B. stalowych ze szwem, łączonych spawani

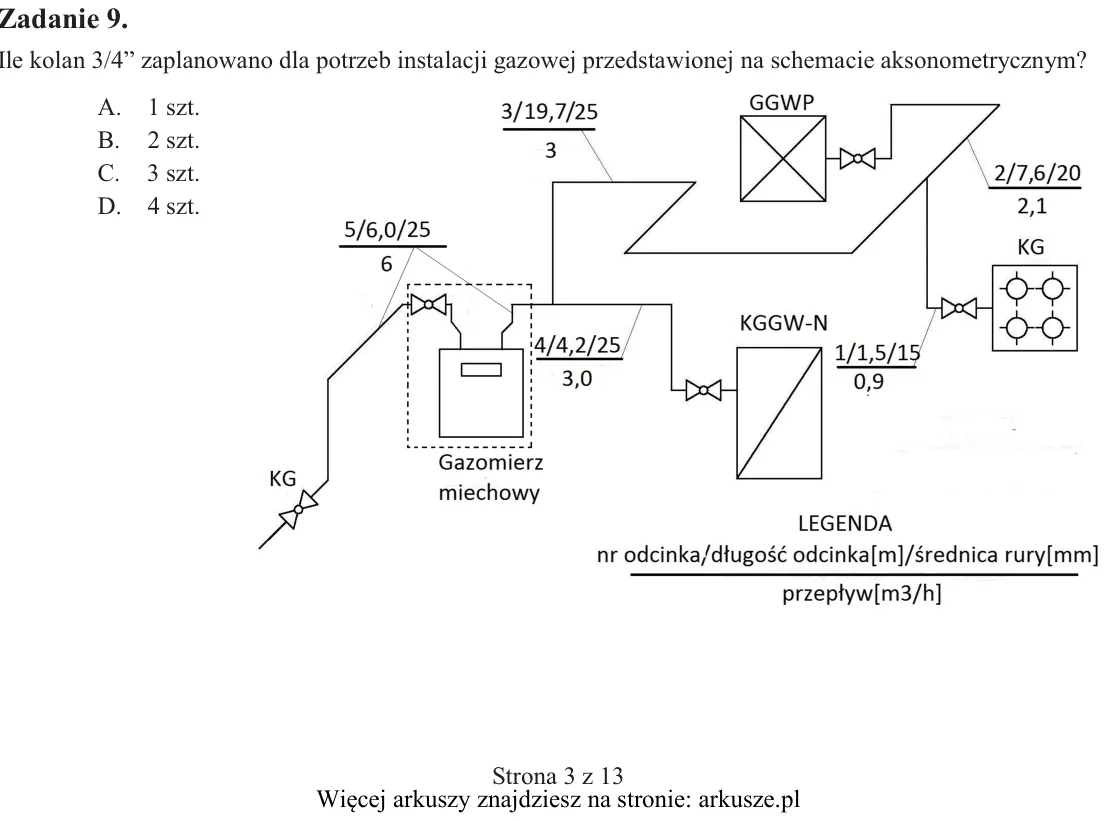

Zadanie 9. Ile kolan 3/4” zaplanowano dla potrzeb instalacji gazowej przedstawionej na schemacie aksonometrycznym? A. 1 szt. B. 2 szt. C. 3 szt. D. 4 szt.

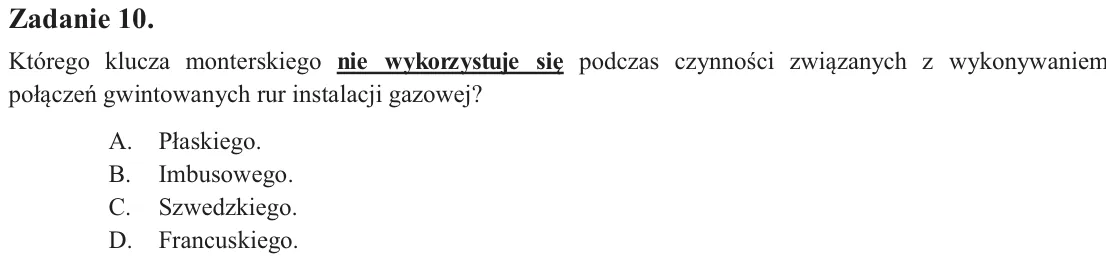

Zadanie 10. Którego klucza monterskiego nie wykorzystuje się podczas czynności związanych z wykonywaniem połączeń gwintowanych rur instalacji gazowej? A. Płaskiego. B. Imbusowego. C. Szwedzkiego. D. Francuskiego.

Zadanie 11. Odbiorcę gazu zużywającego 40 kWh/h należy opomiarować gazomierzem miechowym typu A. G1,6 B. G2,5 C. G4 D. G40

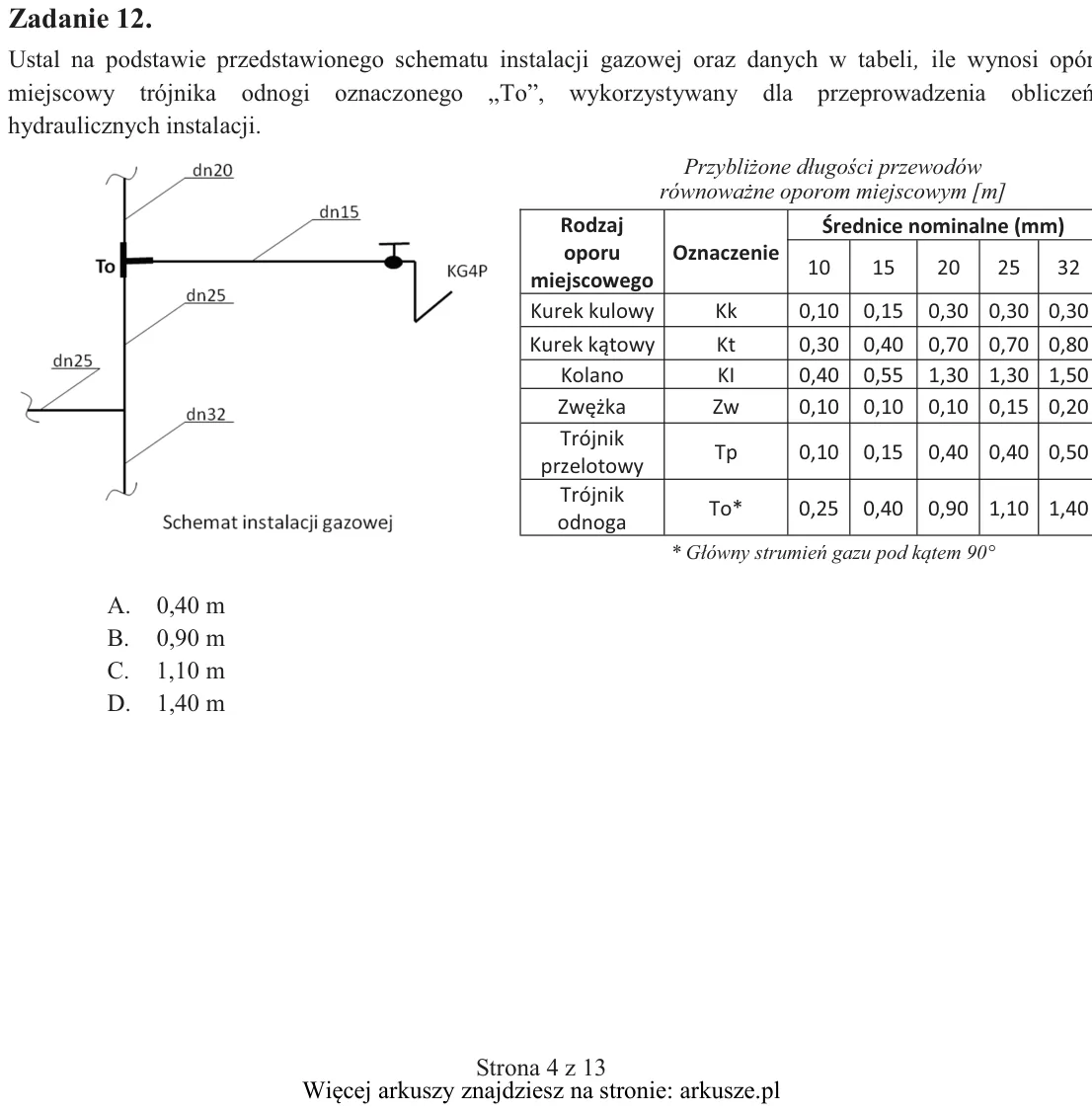

Zadanie 12. Ustal na podstawie przedstawionego schematu instalacji gazowej oraz danych w tabeli, ile wynosi opór miejscowy trójnika odnogi oznaczonego „To”, wykorzystywany dla przeprowadzenia obliczeń hydraulicznych inst

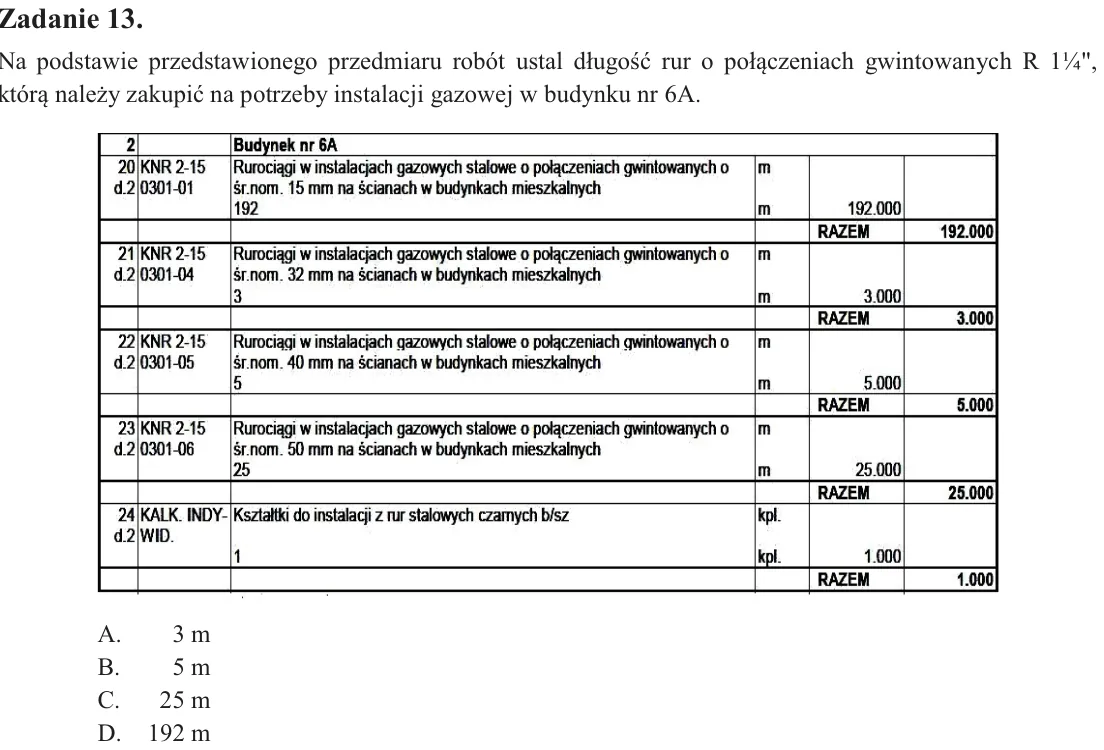

Zadanie 13. Na podstawie przedstawionego przedmiaru robót ustal długość rur o połączeniach gwintowanych R 1¼", którą należy zakupić na potrzeby instalacji gazowej w budynku nr 6A. A. 3 m B. 5 m C. 25 m D. 192 m

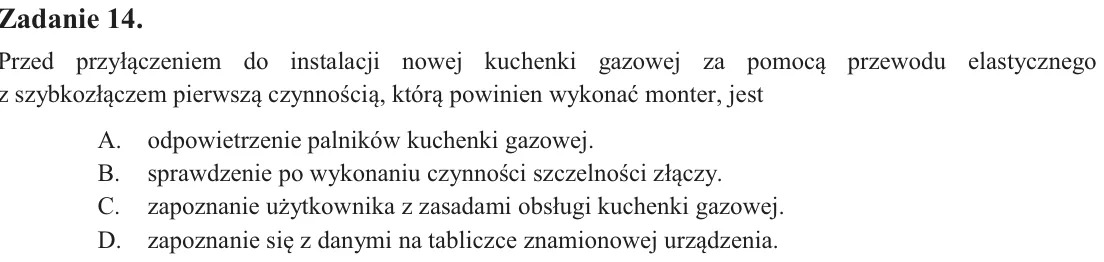

Zadanie 14. Przed przyłączeniem do instalacji nowej kuchenki gazowej za pomocą przewodu elastycznego z szybkozłączem pierwszą czynnością, którą powinien wykonać monter, jest A. odpowietrzenie palników kuchenki gazowej. B

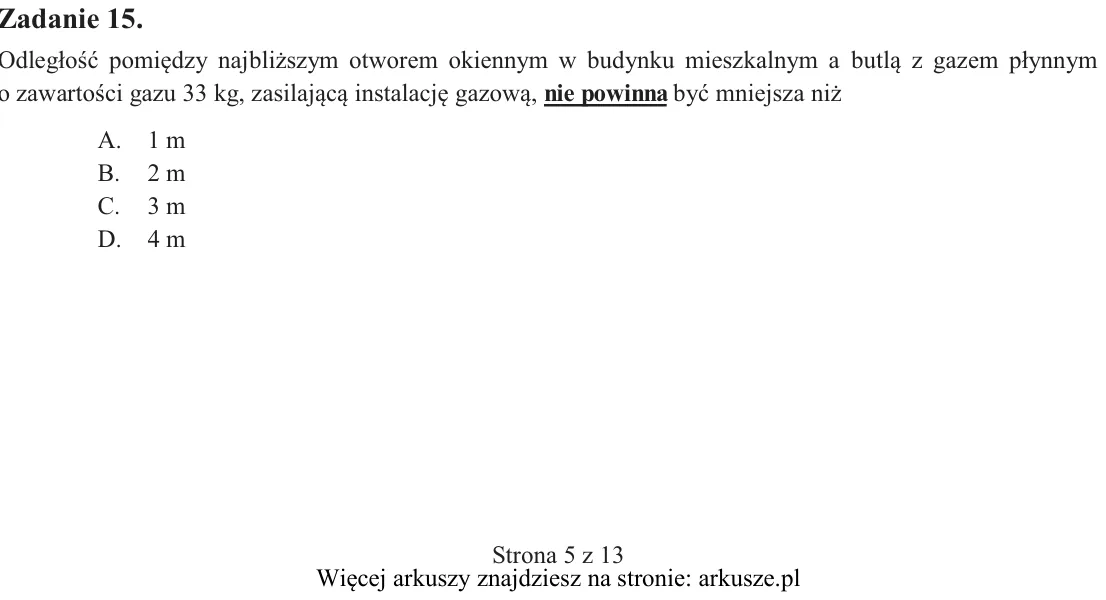

Zadanie 15. Odległość pomiędzy najbliższym otworem okiennym w budynku mieszkalnym a butlą z gazem płynnym o zawartości gazu 33 kg, zasilającą instalację gazową, nie powinna być mniejsza niż A. 1 m B. 2 m C. 3 m D. 4 m

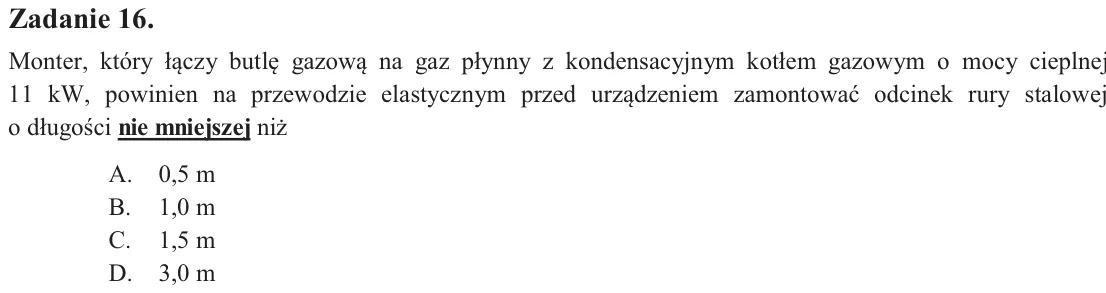

Zadanie 16. Monter, który łączy butlę gazową na gaz płynny z kondensacyjnym kotłem gazowym o mocy cieplnej 11 kW, powinien na przewodzie elastycznym przed urządzeniem zamontować odcinek rury stalowej o długości nie mniej

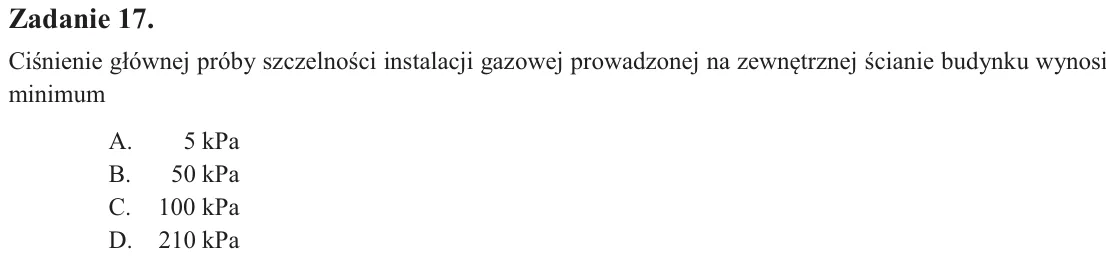

Zadanie 17. Ciśnienie głównej próby szczelności instalacji gazowej prowadzonej na zewnętrznej ścianie budynku wynosi minimum A. 5 kPa B. 50 kPa C. 100 kPa D. 210 kPa

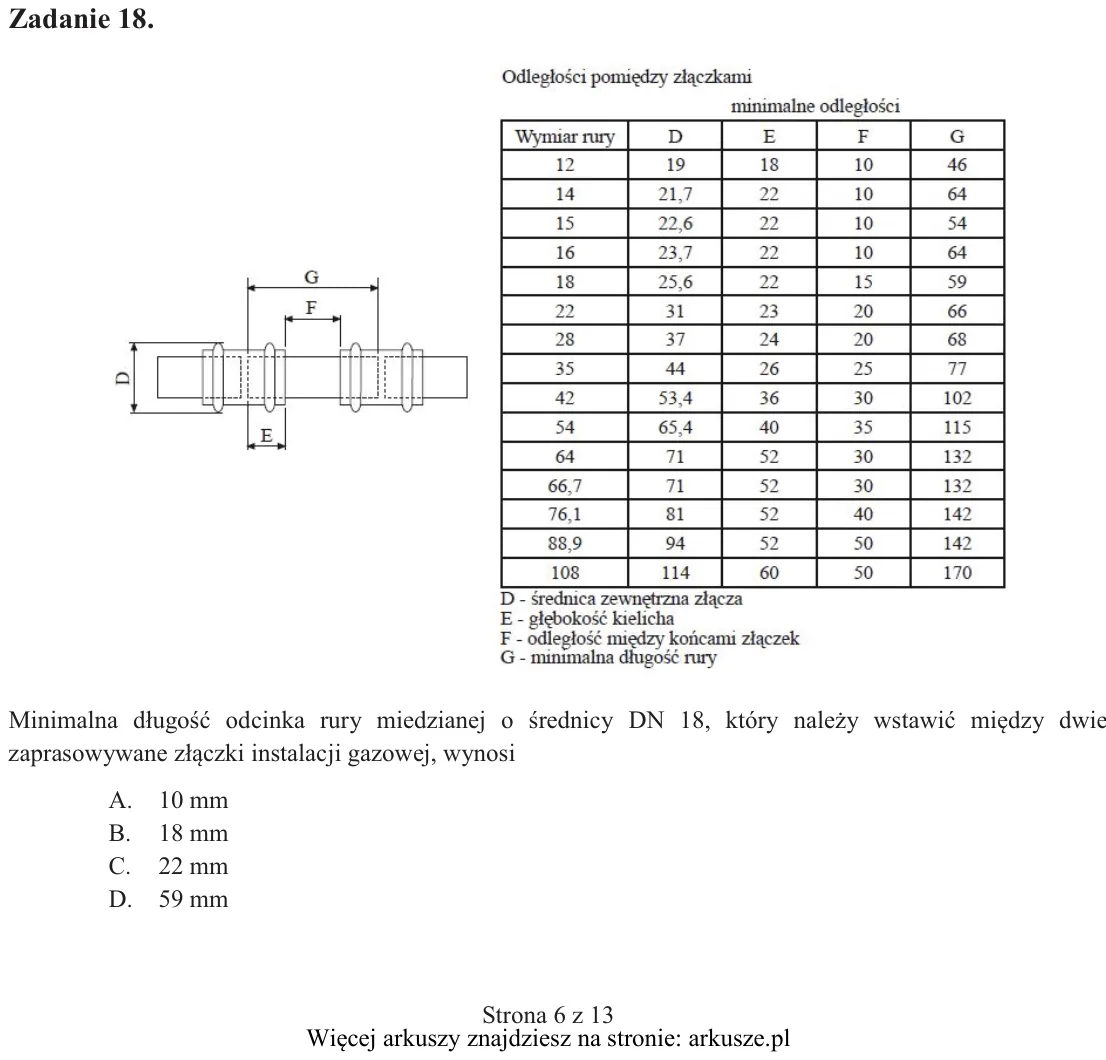

Zadanie 18. Minimalna długość odcinka rury miedzianej o średnicy DN 18, który należy wstawić między dwie zaprasowywane złączki instalacji gazowej, wynosi A. 10 mm B. 18 mm C. 22 mm D. 59 mm

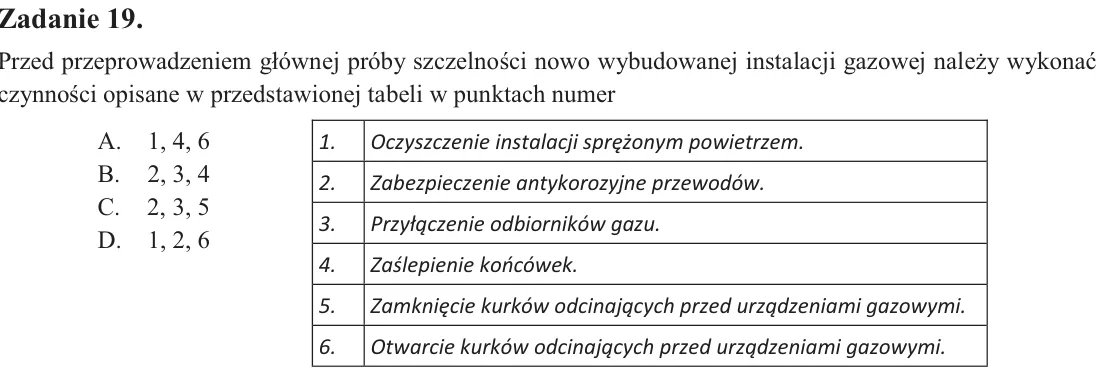

Zadanie 19. Przed przeprowadzeniem głównej próby szczelności nowo wybudowanej instalacji gazowej należy wykonać czynności opisane w przedstawionej tabeli w punktach numer A. 1, 4, 6 B. 2, 3, 4 C. 2, 3, 5 D. 1, 2, 6

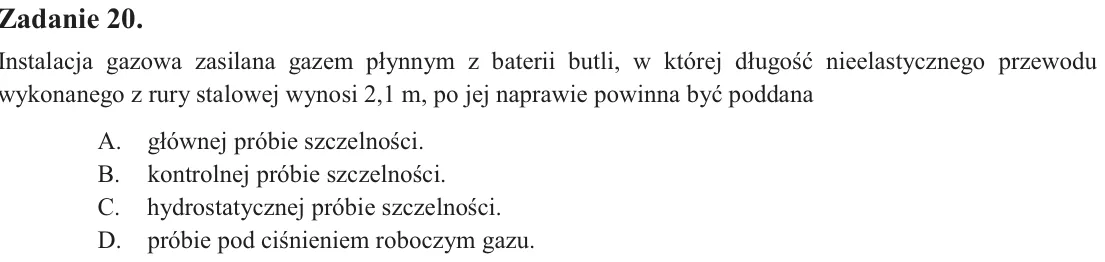

Zadanie 20. Instalacja gazowa zasilana gazem płynnym z baterii butli, w której długość nieelastycznego przewodu wykonanego z rury stalowej wynosi 2,1 m, po jej naprawie powinna być poddana A. głównej próbie szczelności.

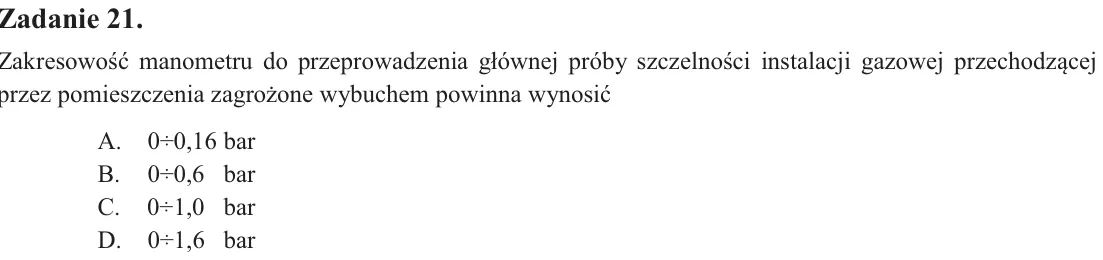

Zadanie 21. Zakresowość manometru do przeprowadzenia głównej próby szczelności instalacji gazowej przechodzącej przez pomieszczenia zagrożone wybuchem powinna wynosić A. 0÷0,16 bar B. 0÷0,6 bar C. 0÷1,0 bar D. 0÷1,6 bar

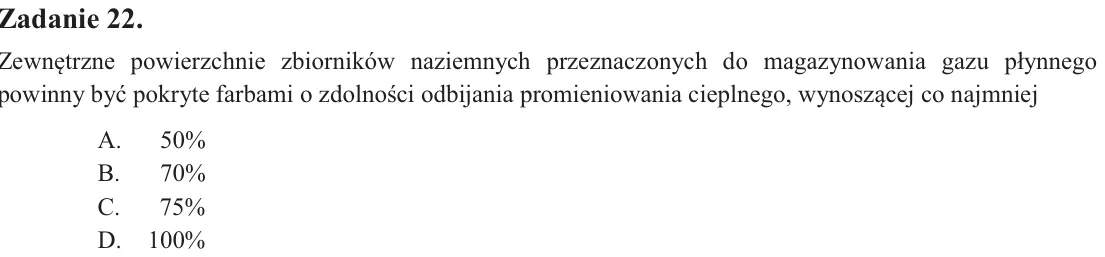

Zadanie 22. Zewnętrzne powierzchnie zbiorników naziemnych przeznaczonych do magazynowania gazu płynnego powinny być pokryte farbami o zdolności odbijania promieniowania cieplnego, wynoszącej co najmniej A. 50% B. 70% C.

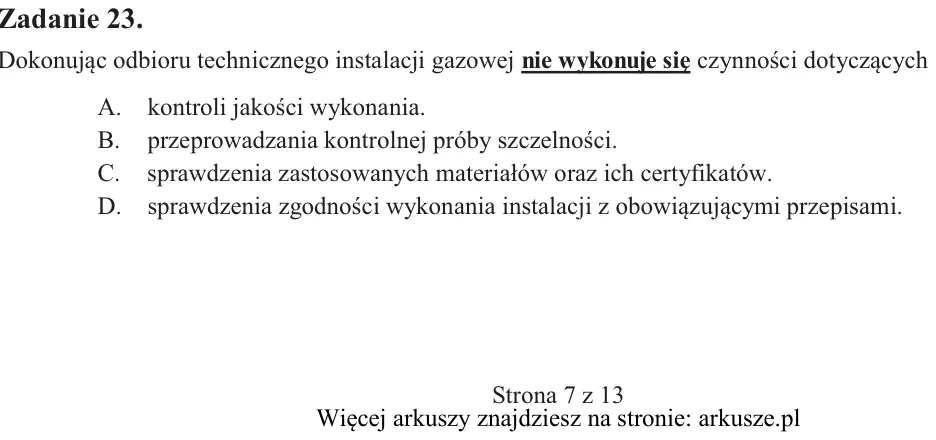

Zadanie 23. Dokonując odbioru technicznego instalacji gazowej nie wykonuje się czynności dotyczących A. kontroli jakości wykonania. B. przeprowadzania kontrolnej próby szczelności. C. sprawdzenia zastosowanych materiałów

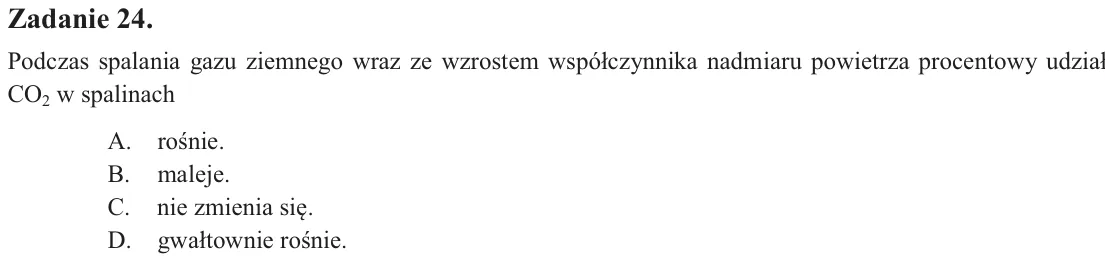

Zadanie 24. Podczas spalania gazu ziemnego wraz ze wzrostem współczynnika nadmiaru powietrza procentowy udział CO2 w spalinach A. rośnie. B. maleje. C. nie zmienia się. D. gwałtownie rośnie.

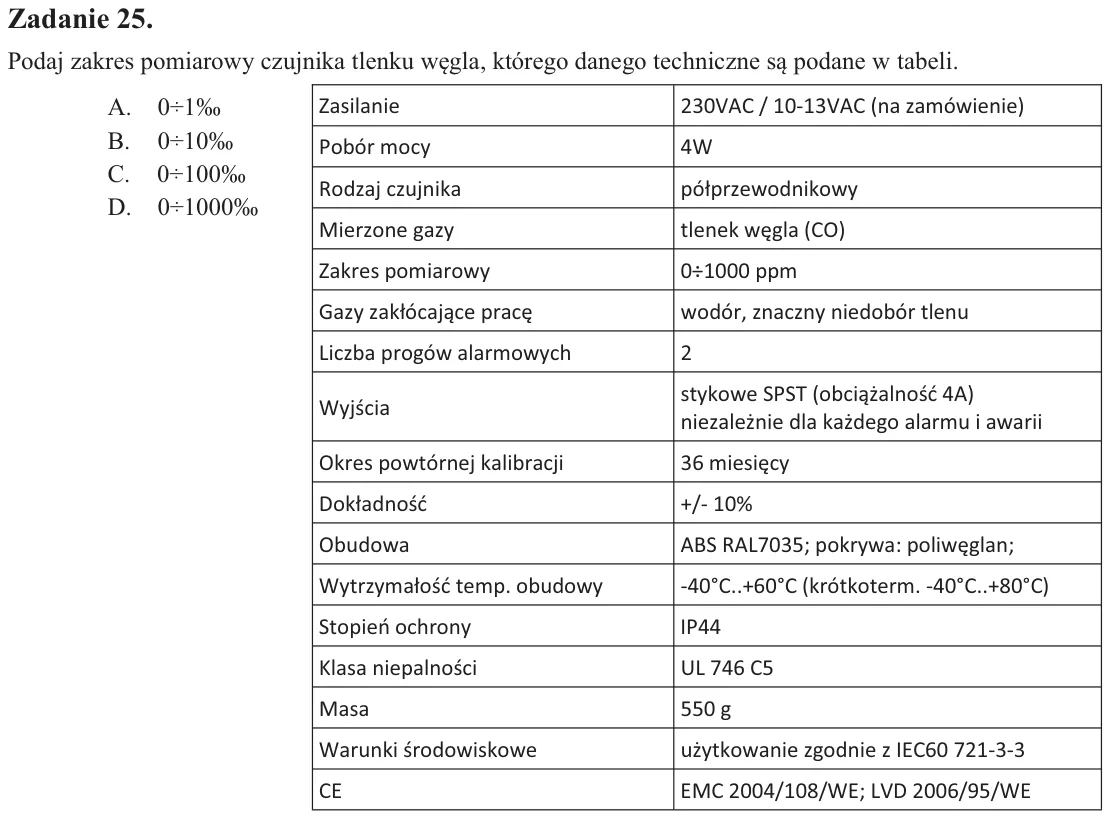

Zadanie 25. Podaj zakres pomiarowy czujnika tlenku węgla, którego danego techniczne są podane w tabeli. A. 0÷1‰ B. 0÷10‰ C. 0÷100‰ D. 0÷1000‰

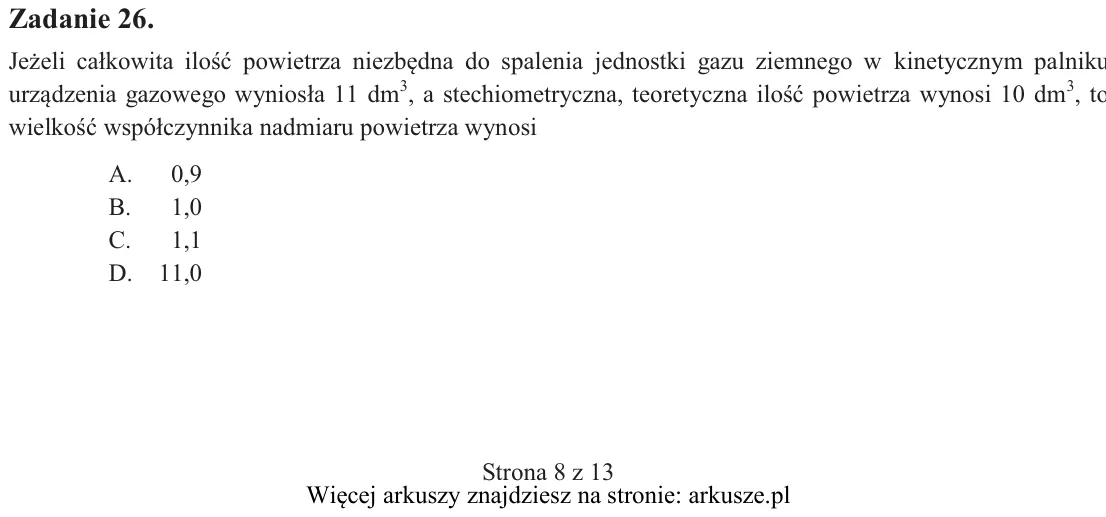

Zadanie 26. Jeżeli całkowita ilość powietrza niezbędna do spalenia jednostki gazu ziemnego w kinetycznym palniku urządzenia gazowego wyniosła 11 dm3, a stechiometryczna, teoretyczna ilość powietrza wynosi 10 dm3, to wiel

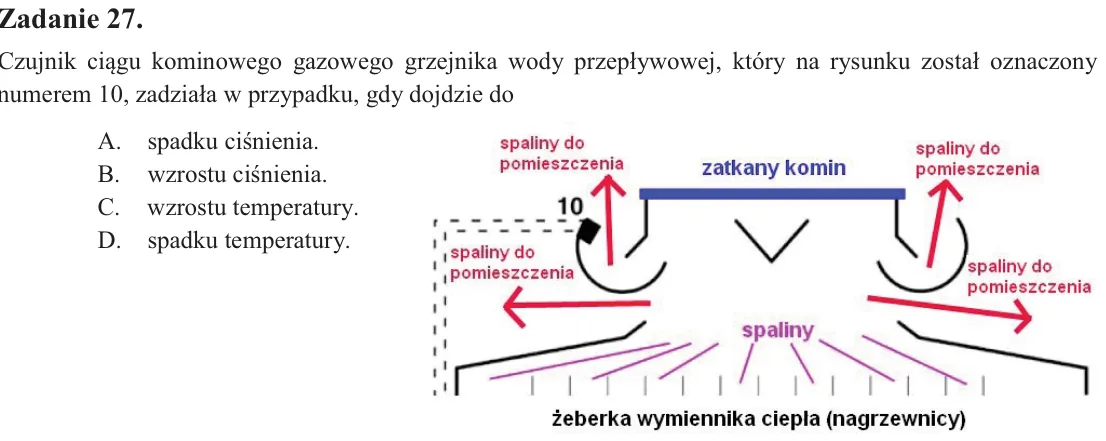

Zadanie 27. Czujnik ciągu kominowego gazowego grzejnika wody przepływowej, który na rysunku został oznaczony numerem 10, zadziała w przypadku, gdy dojdzie do A. spadku ciśnienia. B. wzrostu ciśnienia. C. wzrostu temperat

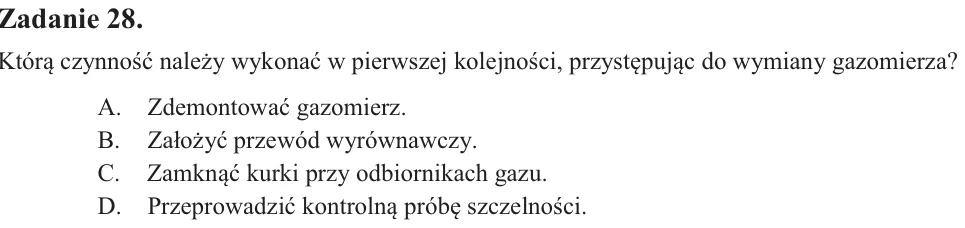

Zadanie 28. Którą czynność należy wykonać w pierwszej kolejności, przystępując do wymiany gazomierza? A. Zdemontować gazomierz. B. Założyć przewód wyrównawczy. C. Zamknąć kurki przy odbiornikach gazu. D. Przeprowadzić ko

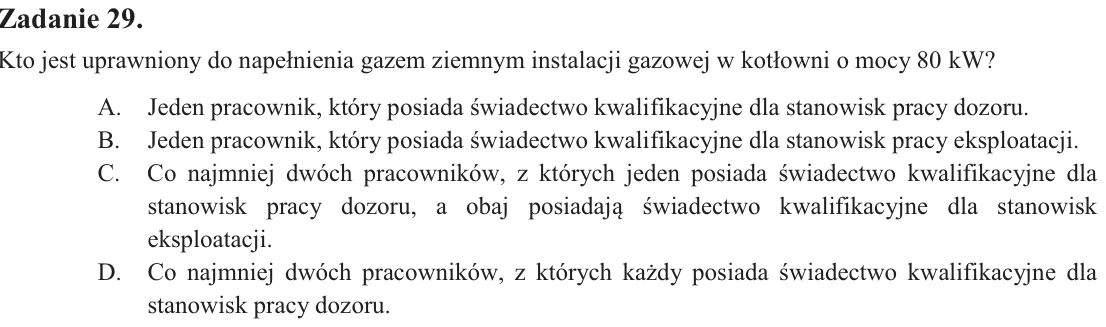

Zadanie 29. Kto jest uprawniony do napełnienia gazem ziemnym instalacji gazowej w kotłowni o mocy 80 kW? A. Jeden pracownik, który posiada świadectwo kwalifikacyjne dla stanowisk pracy dozoru. B. Jeden pracownik, który p

Zadanie 30. Zakres pomiarowy eksplozymetru do wykrywania obecności metanu wynosi A. 0÷0,5% B. 0÷2,0% C. 0÷5,0% D. 0÷98%

Zadanie 31. Zanik płomienia w palniku inżektorowym z zabezpieczeniem przeciwwypływowym spowoduje A. automatyczne wyłączenie palnika. B. zadziałanie czujnika wypływu spalin. C. utrzymanie zaworu elektromagnetycznego w poz

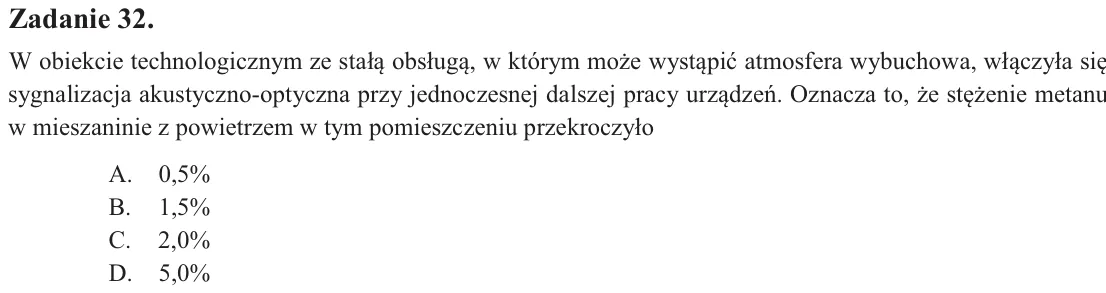

Zadanie 32. W obiekcie technologicznym ze stałą obsługą, w którym może wystąpić atmosfera wybuchowa, włączyła się sygnalizacja akustyczno-optyczna przy jednoczesnej dalszej pracy urządzeń. Oznacza to, że stężenie metanu

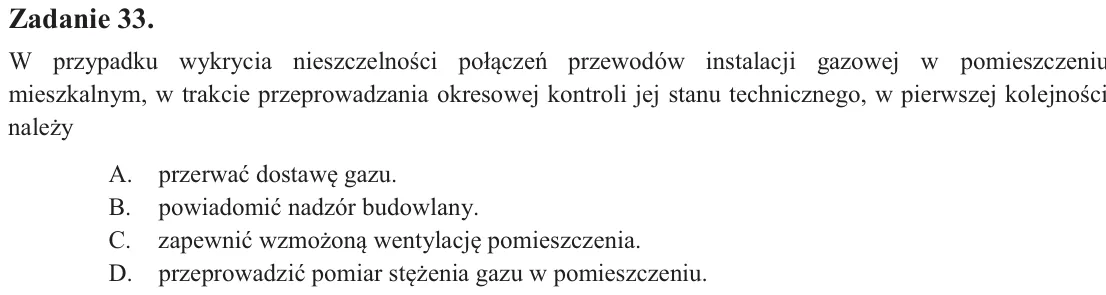

Zadanie 33. W przypadku wykrycia nieszczelności połączeń przewodów instalacji gazowej w pomieszczeniu mieszkalnym, w trakcie przeprowadzania okresowej kontroli jej stanu technicznego, w pierwszej kolejności należy A. prz

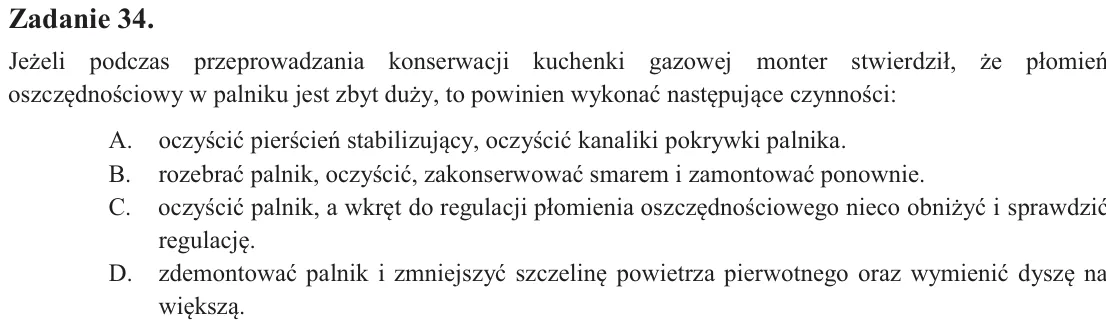

Zadanie 34. Jeżeli podczas przeprowadzania konserwacji kuchenki gazowej monter stwierdził, że płomień oszczędnościowy w palniku jest zbyt duży, to powinien wykonać następujące czynności: A. oczyścić pierścień stabilizują

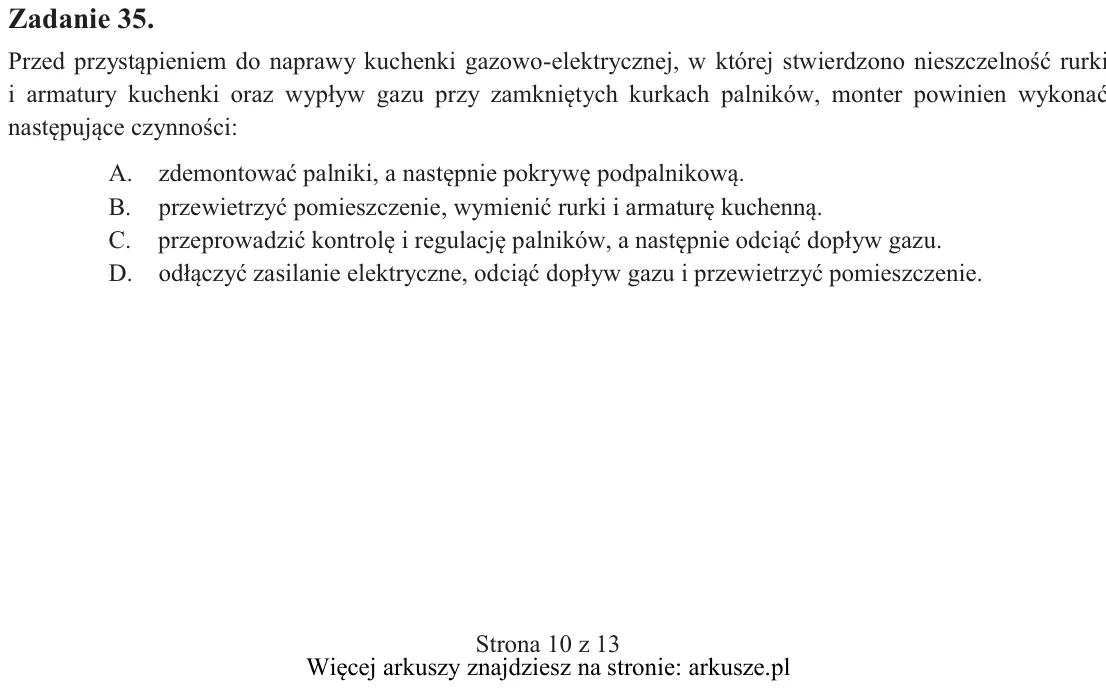

Zadanie 35. Przed przystąpieniem do naprawy kuchenki gazowo-elektrycznej, w której stwierdzono nieszczelność rurki i armatury kuchenki oraz wypływ gazu przy zamkniętych kurkach palników, monter powinien wykonać następują

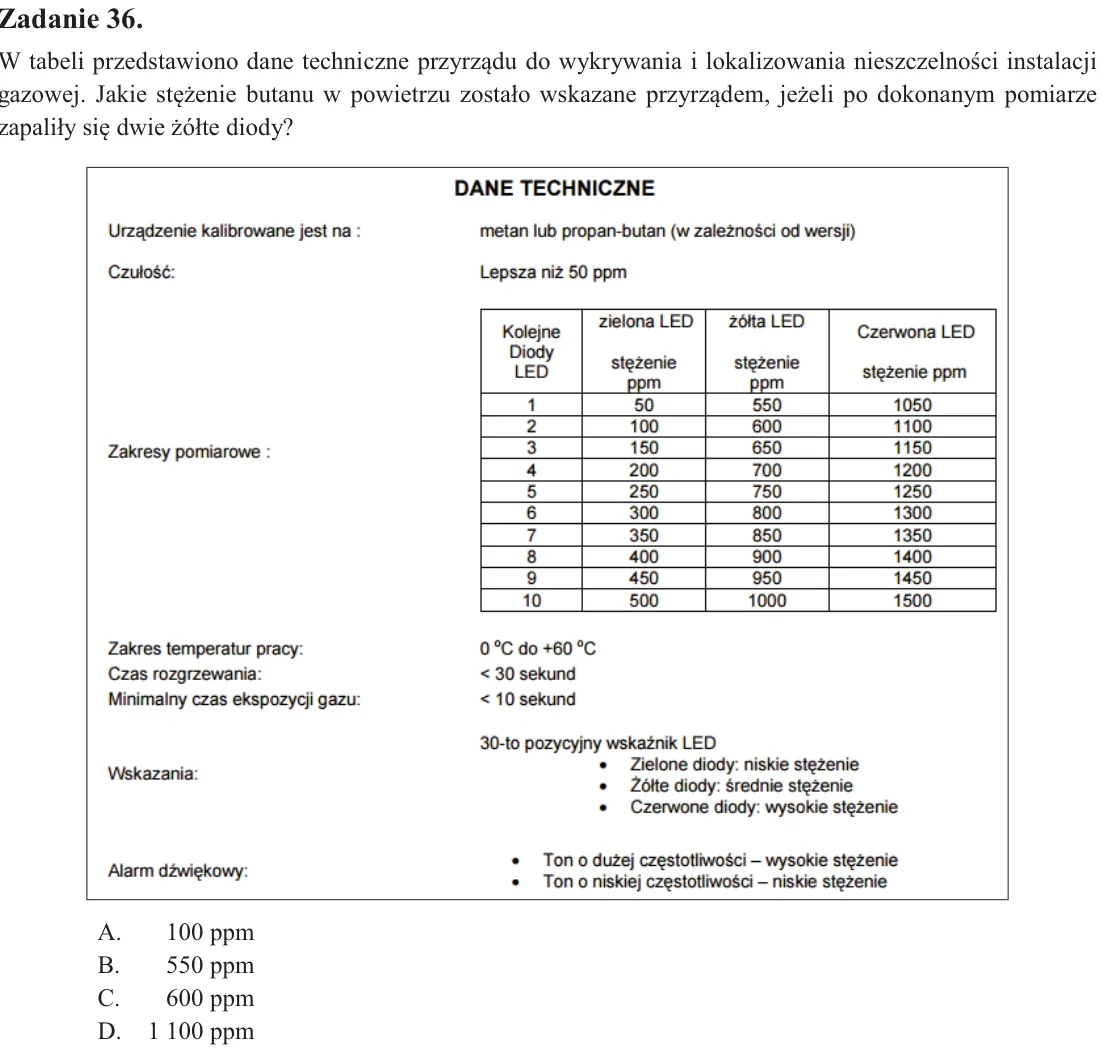

Zadanie 36. W tabeli przedstawiono dane techniczne przyrządu do wykrywania i lokalizowania nieszczelności instalacji gazowej. Jakie stężenie butanu w powietrzu zostało wskazane przyrządem, jeżeli po dokonanym pomiarze za

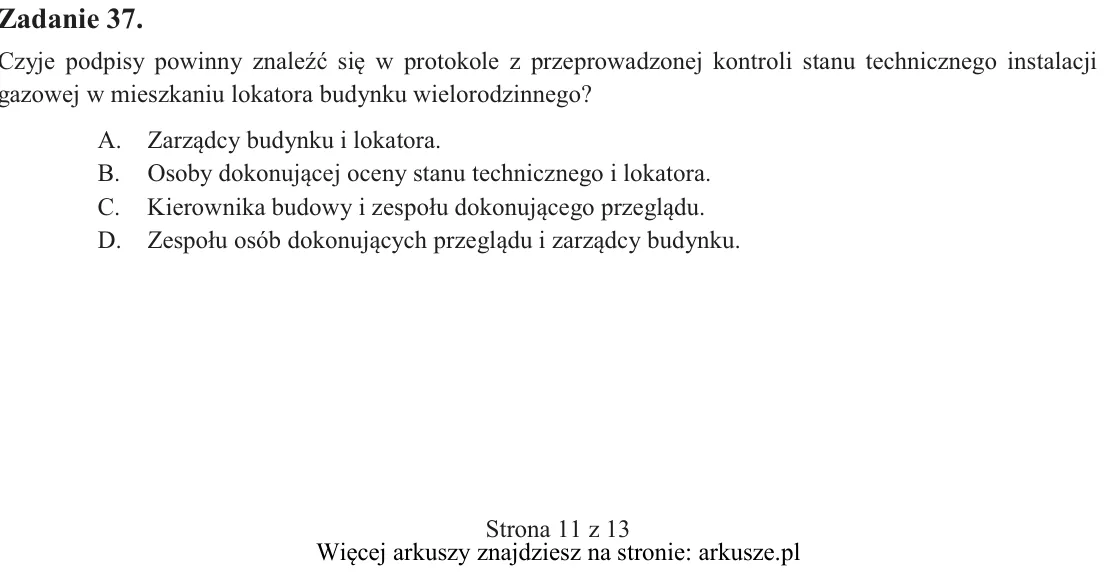

Zadanie 37. Czyje podpisy powinny znaleźć się w protokole z przeprowadzonej kontroli stanu technicznego instalacji gazowej w mieszkaniu lokatora budynku wielorodzinnego? A. Zarządcy budynku i lokatora. B. Osoby dokonując

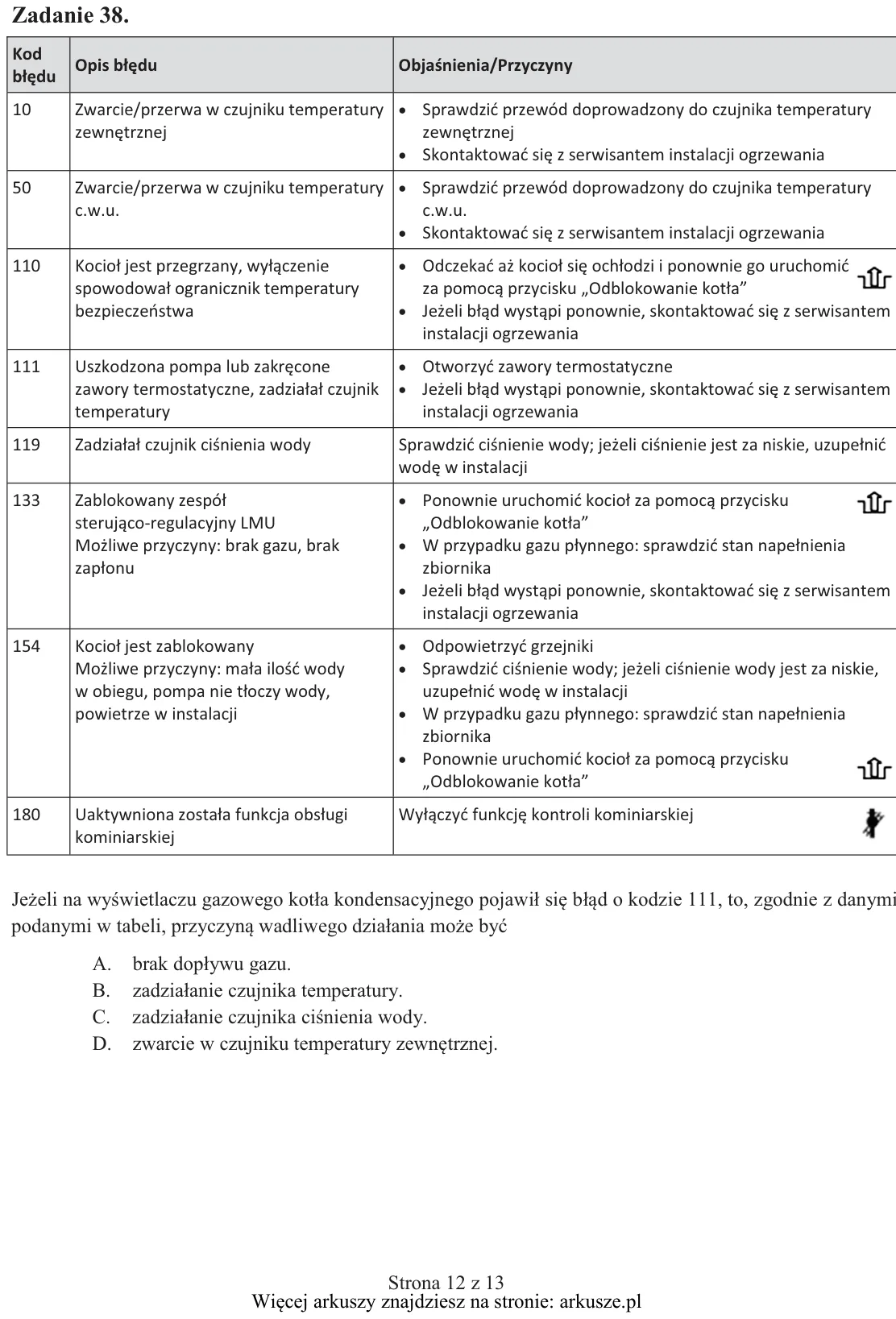

Zadanie 38. Jeżeli na wyświetlaczu gazowego kotła kondensacyjnego pojawił się błąd o kodzie 111, to, zgodnie z danymi podanymi w tabeli, przyczyną wadliwego działania może być A. brak dopływu gazu. B. zadziałanie czujnik

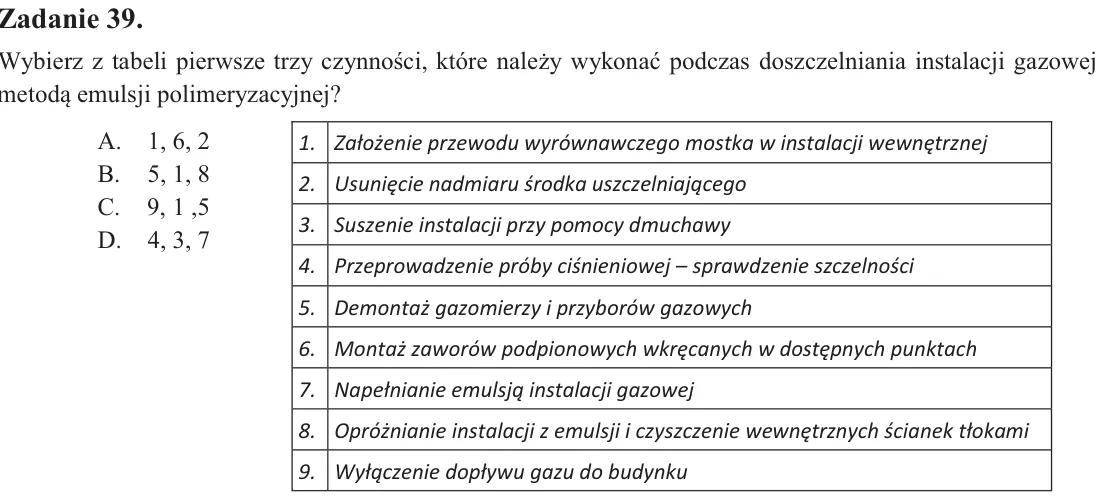

Zadanie 39. Wybierz z tabeli pierwsze trzy czynności, które należy wykonać podczas doszczelniania instalacji gazowej metodą emulsji polimeryzacyjnej? A. 1, 6, 2 B. 5, 1, 8 C. 9, 1 ,5 D. 4, 3, 7

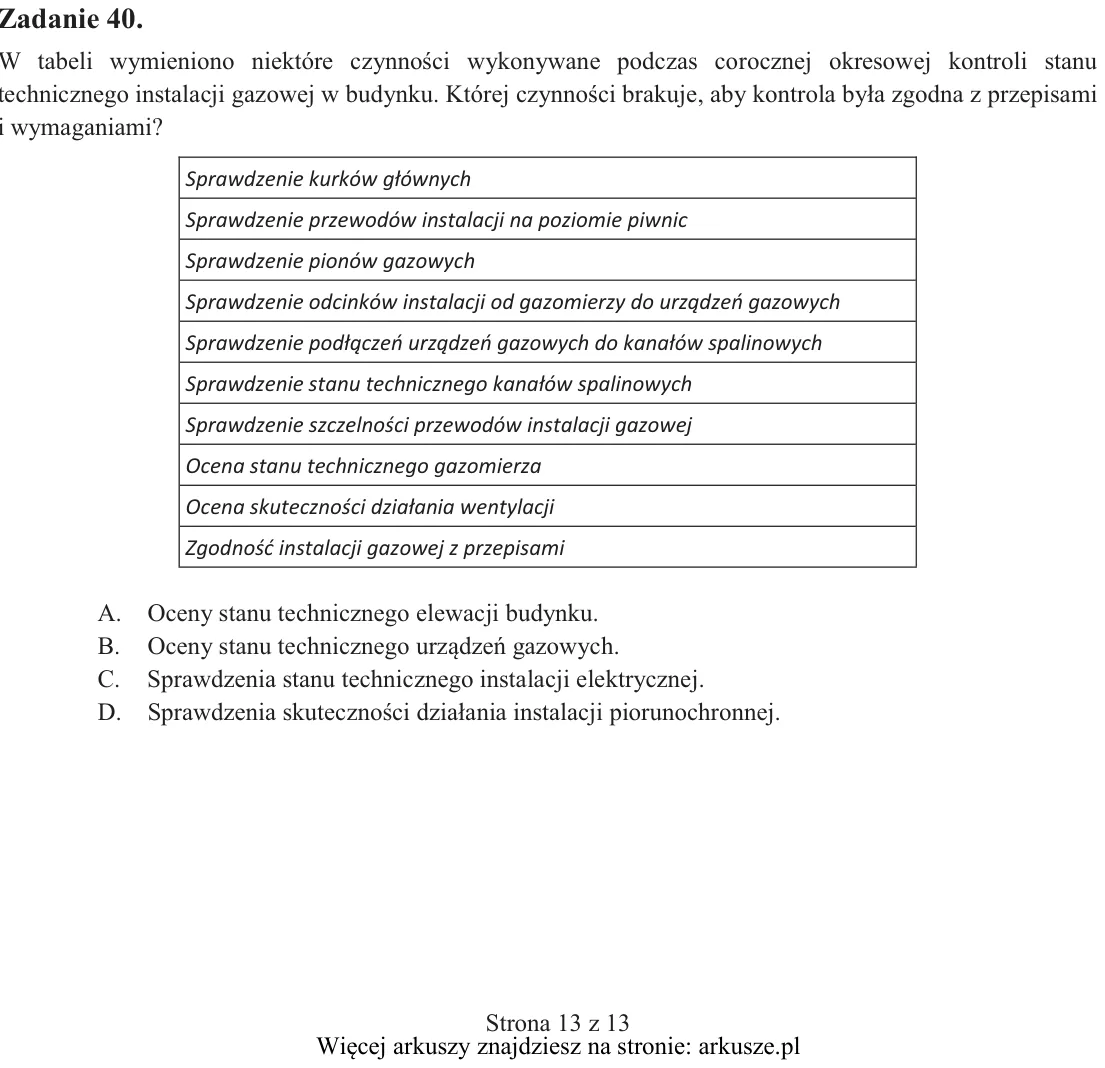

Zadanie 40. W tabeli wymieniono niektóre czynności wykonywane podczas corocznej okresowej kontroli stanu technicznego instalacji gazowej w budynku. Której czynności brakuje, aby kontrola była zgodna z przepisami i wymaga
