B24 · Egzamin zawodowy · czerwiec 2018

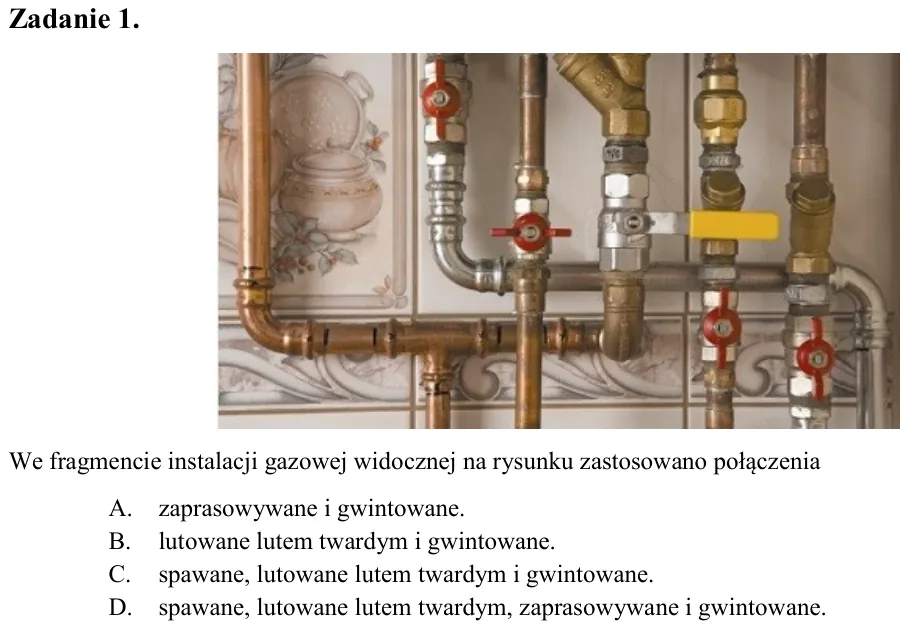

Zadanie 1. We fragmencie instalacji gazowej widocznej na rysunku zastosowano połączenia A. zaprasowywane i gwintowane. B. lutowane lutem twardym i gwintowane. C. spawane, lutowane lutem twardym i gwintowane. D. spawane,

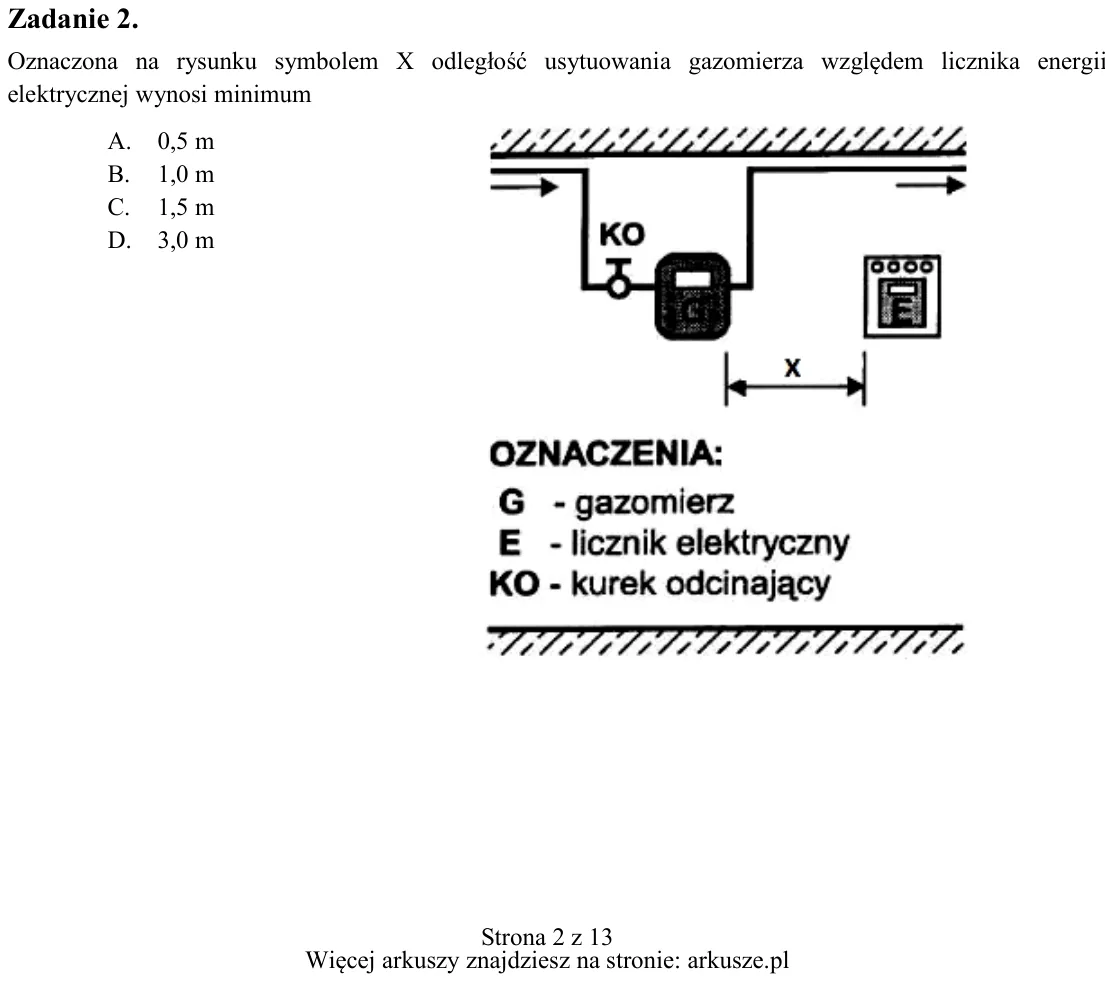

Zadanie 2. Oznaczona na rysunku symbolem X odległość usytuowania gazomierza względem licznika energii elektrycznej wynosi minimum A. 0,5 m B. 1,0 m C. 1,5 m D. 3,0 m

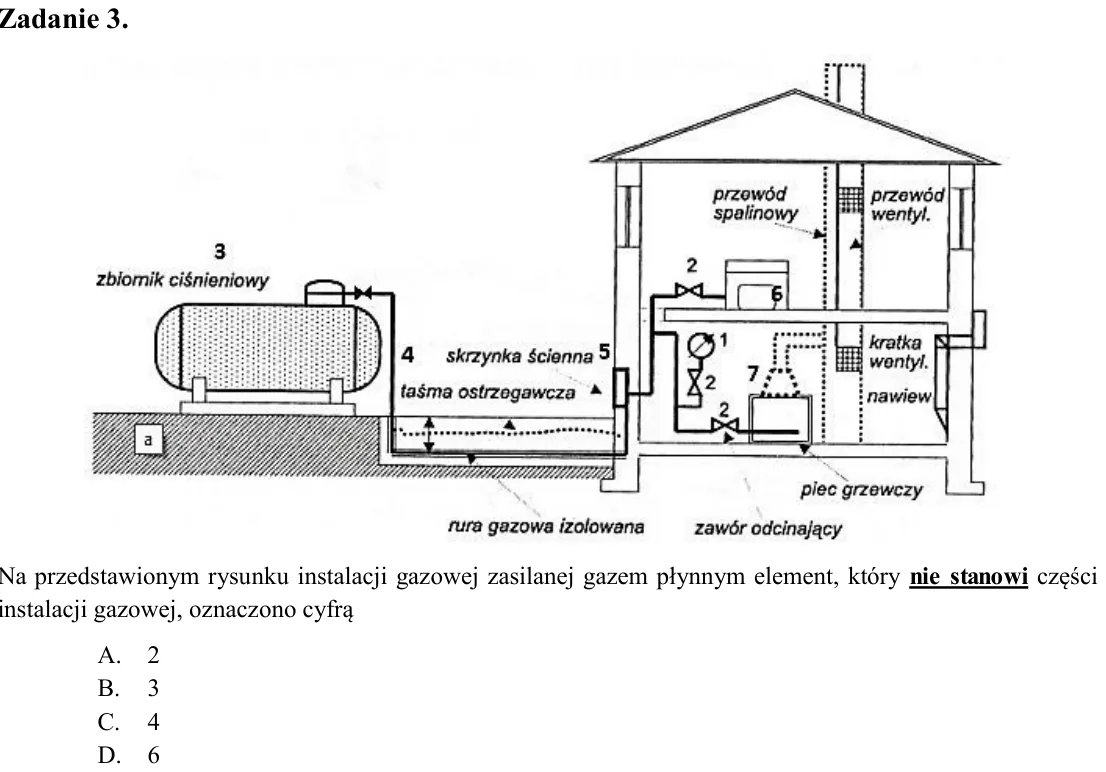

Zadanie 3. Na przedstawionym rysunku instalacji gazowej zasilanej gazem płynnym element, który nie stanowi części instalacji gazowej, oznaczono cyfrą A. 2 B. 3 C. 4 D. 6

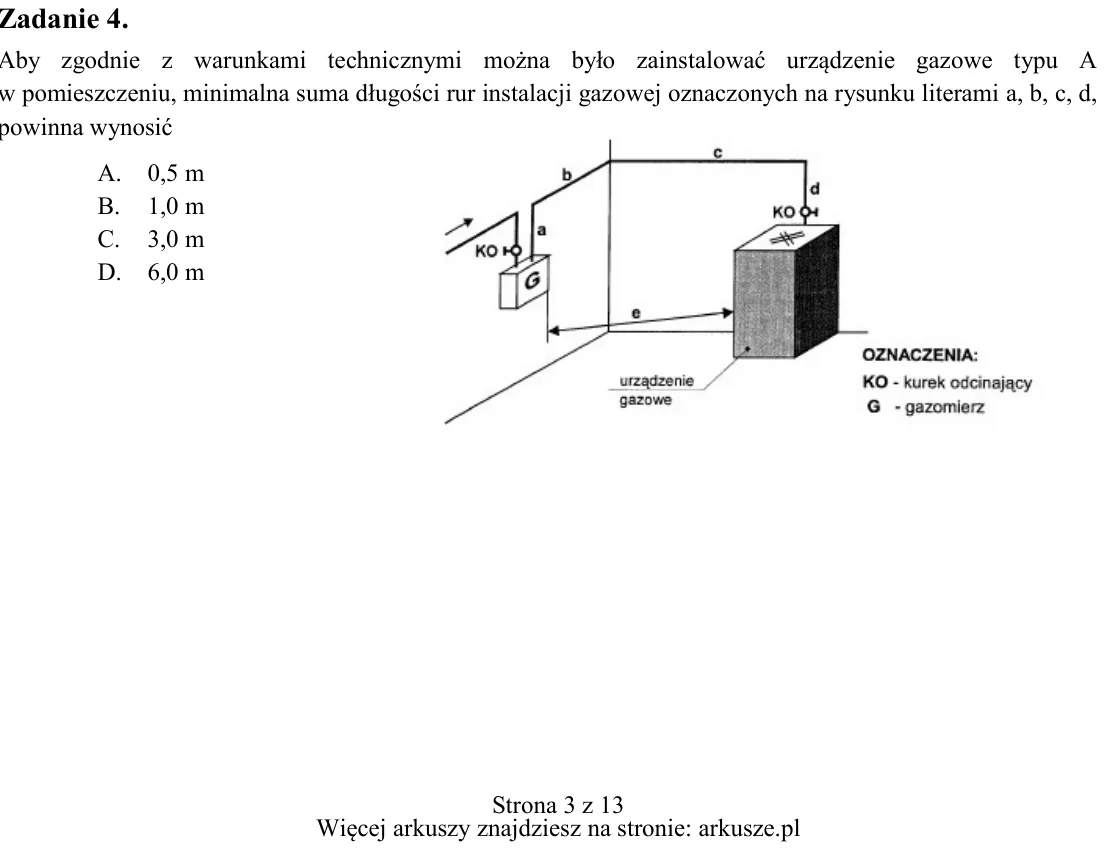

Zadanie 4. Aby zgodnie z warunkami technicznymi można było zainstalować urządzenie gazowe typu A w pomieszczeniu, minimalna suma długości rur instalacji gazowej oznaczonych na rysunku literami a, b, c, d, powinna wynosić

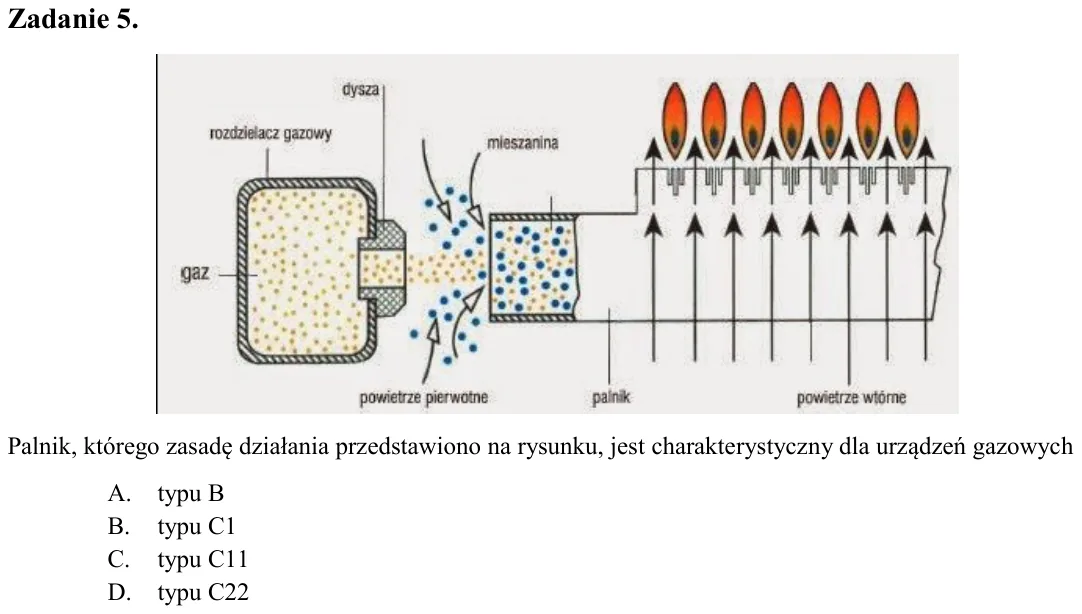

Zadanie 5. Palnik, którego zasadę działania przedstawiono na rysunku, jest charakterystyczny dla urządzeń gazowych A. typu B B. typu C1 C. typu C11 D. typu C22

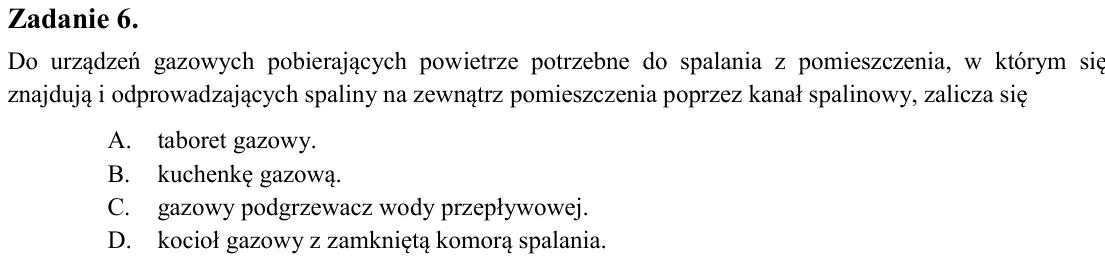

Zadanie 6. Do urządzeń gazowych pobierających powietrze potrzebne do spalania z pomieszczenia, w którym się znajdują i odprowadzających spaliny na zewnątrz pomieszczenia poprzez kanał spalinowy, zalicza się A. taboret ga

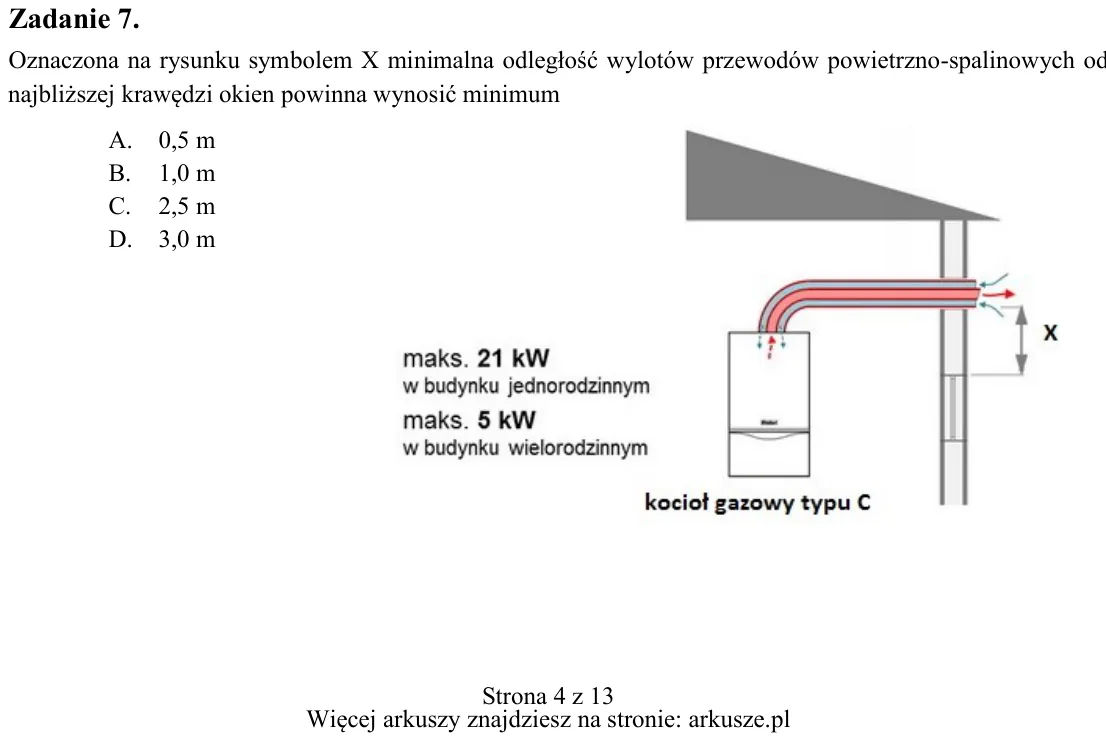

Zadanie 7. Oznaczona na rysunku symbolem X minimalna odległość wylotów przewodów powietrzno-spalinowych od najbliższej krawędzi okien powinna wynosić minimum A. 0,5 m B. 1,0 m C. 2,5 m D. 3,0 m

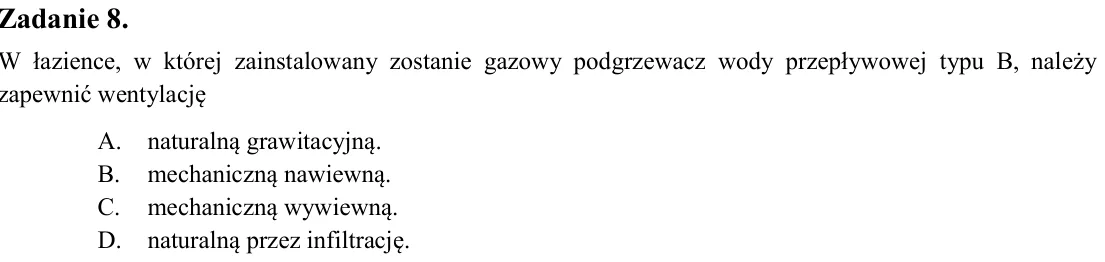

Zadanie 8. W łazience, w której zainstalowany zostanie gazowy podgrzewacz wody przepływowej typu B, należy zapewnić wentylację A. naturalną grawitacyjną. B. mechaniczną nawiewną. C. mechaniczną wywiewną. D. naturalną prz

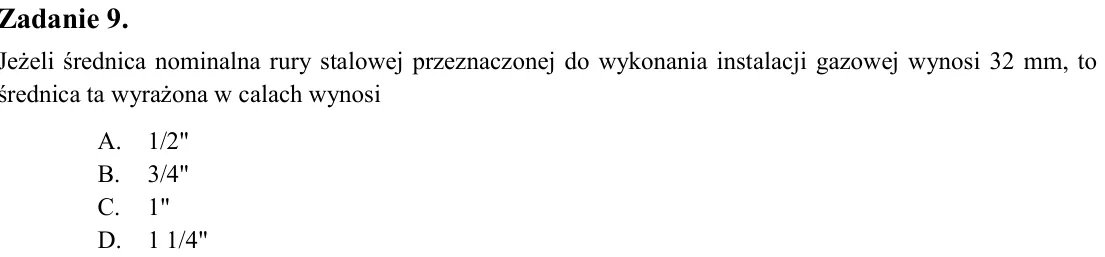

Zadanie 9. Jeżeli średnica nominalna rury stalowej przeznaczonej do wykonania instalacji gazowej wynosi 32 mm, to średnica ta wyrażona w calach wynosi A. 1/2" B. 3/4" C. 1" D. 1 1/4"

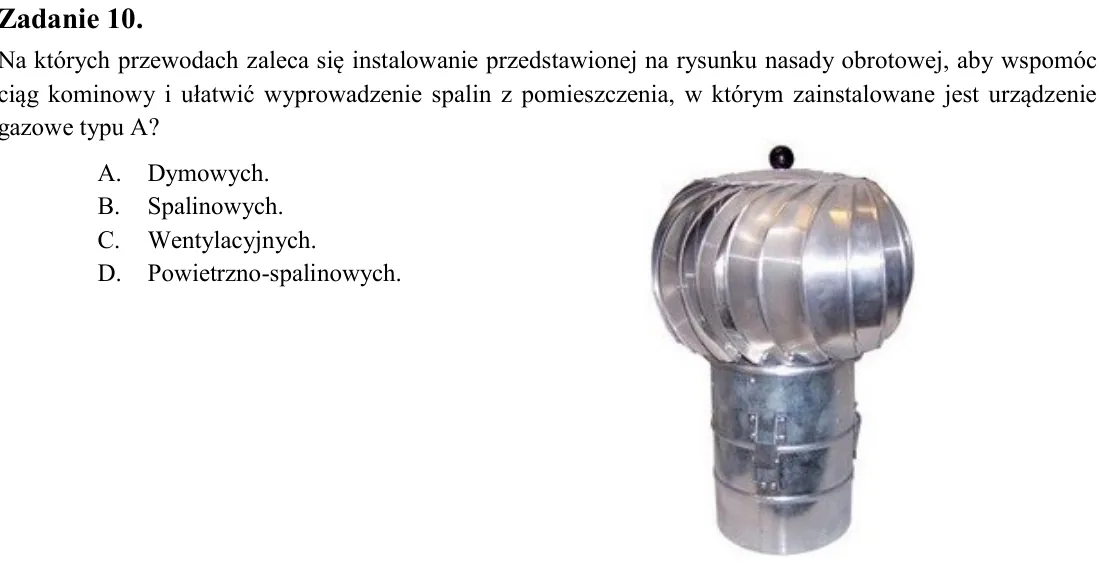

Zadanie 10. Na których przewodach zaleca się instalowanie przedstawionej na rysunku nasady obrotowej, aby wspomóc ciąg kominowy i ułatwić wyprowadzenie spalin z pomieszczenia, w którym zainstalowane jest urządzenie gazow

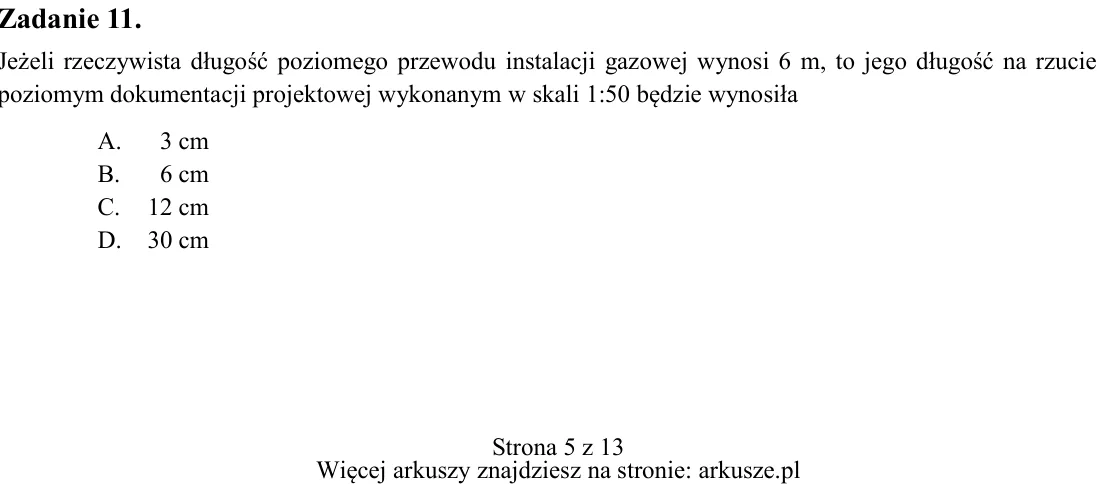

Zadanie 11. Jeżeli rzeczywista długość poziomego przewodu instalacji gazowej wynosi 6 m, to jego długość na rzucie poziomym dokumentacji projektowej wykonanym w skali 1:50 będzie wynosiła A. 3 cm B. 6 cm C. 12 cm D. 30 c

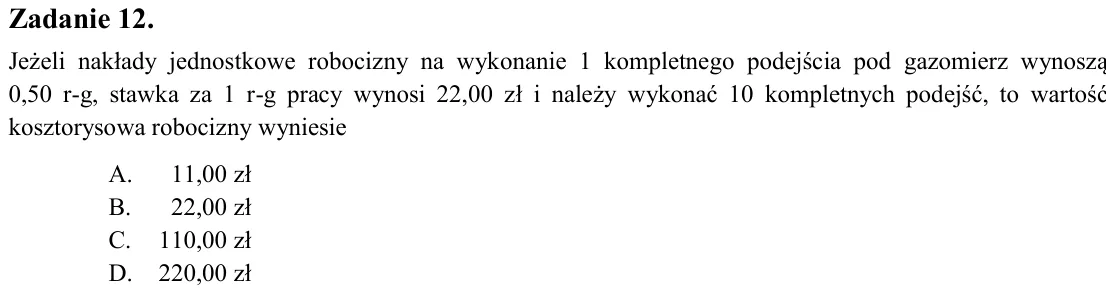

Zadanie 12. Jeżeli nakłady jednostkowe robocizny na wykonanie 1 kompletnego podejścia pod gazomierz wynoszą 0,50 r-g, stawka za 1 r-g pracy wynosi 22,00 zł i należy wykonać 10 kompletnych podejść, to wartość kosztorysowa

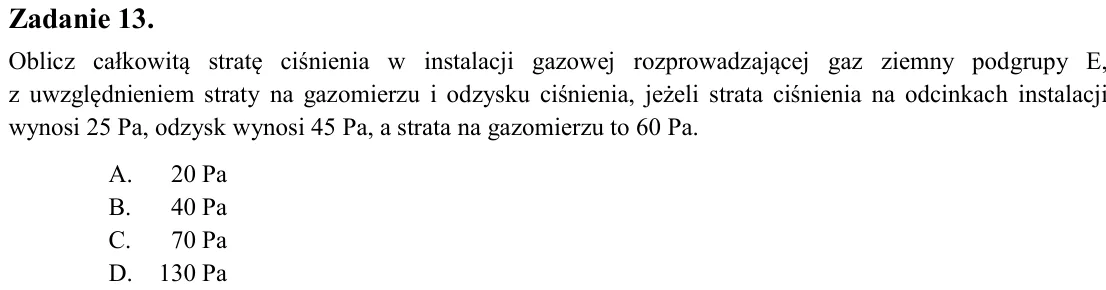

Zadanie 13. Oblicz całkowitą stratę ciśnienia w instalacji gazowej rozprowadzającej gaz ziemny podgrupy E, z uwzględnieniem straty na gazomierzu i odzysku ciśnienia, jeżeli strata ciśnienia na odcinkach instalacji wynosi

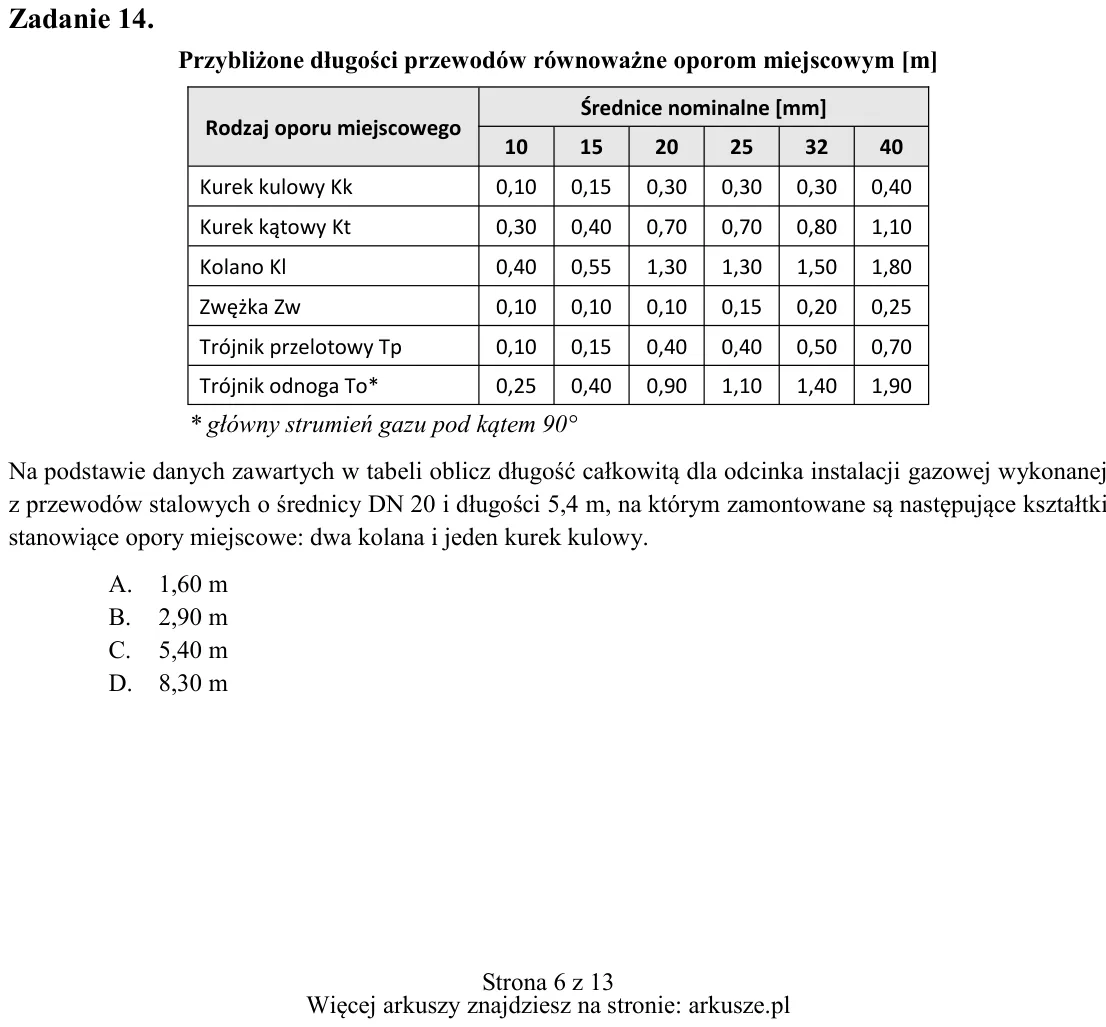

Zadanie 14. Przybliżone długości przewodów równoważne oporom miejscowym [m] * główny strumień gazu pod kątem 90° Na podstawie danych zawartych w tabeli oblicz długość całkowitą dla odcinka instalacji gazowej wykonanej z

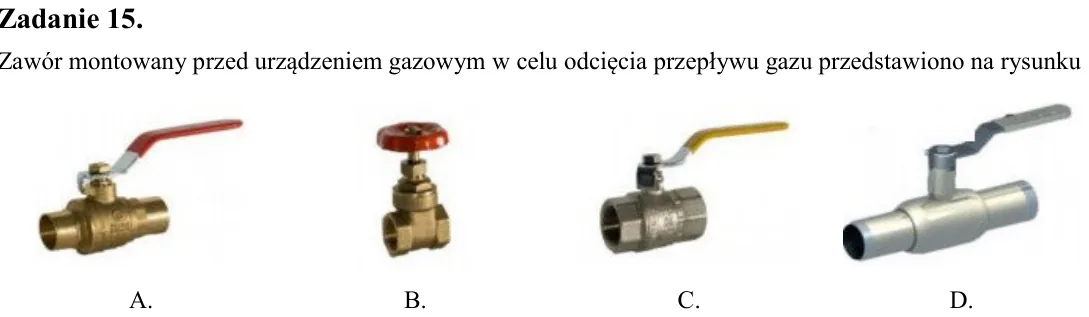

Zadanie 15. Zawór montowany przed urządzeniem gazowym w celu odcięcia przepływu gazu przedstawiono na rysunku

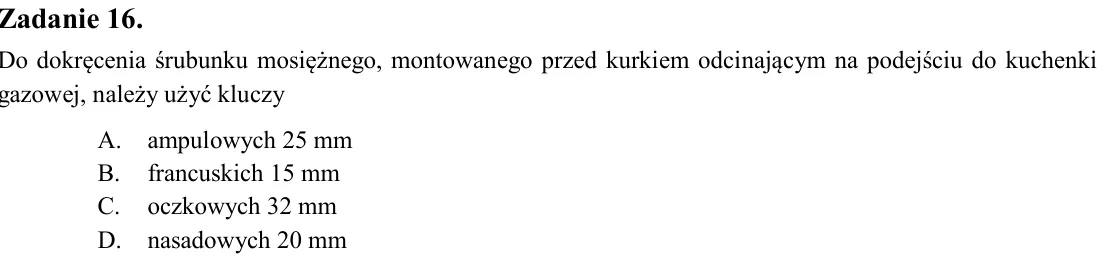

Zadanie 16. Do dokręcenia śrubunku mosiężnego, montowanego przed kurkiem odcinającym na podejściu do kuchenki gazowej, należy użyć kluczy A. ampulowych 25 mm B. francuskich 15 mm C. oczkowych 32 mm D. nasadowych 20 mm

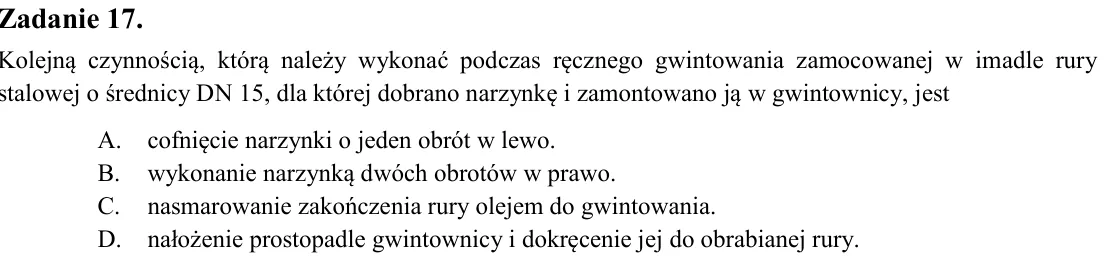

Zadanie 17. Kolejną czynnością, którą należy wykonać podczas ręcznego gwintowania zamocowanej w imadle rury stalowej o średnicy DN 15, dla której dobrano narzynkę i zamontowano ją w gwintownicy, jest A. cofnięcie narzynk

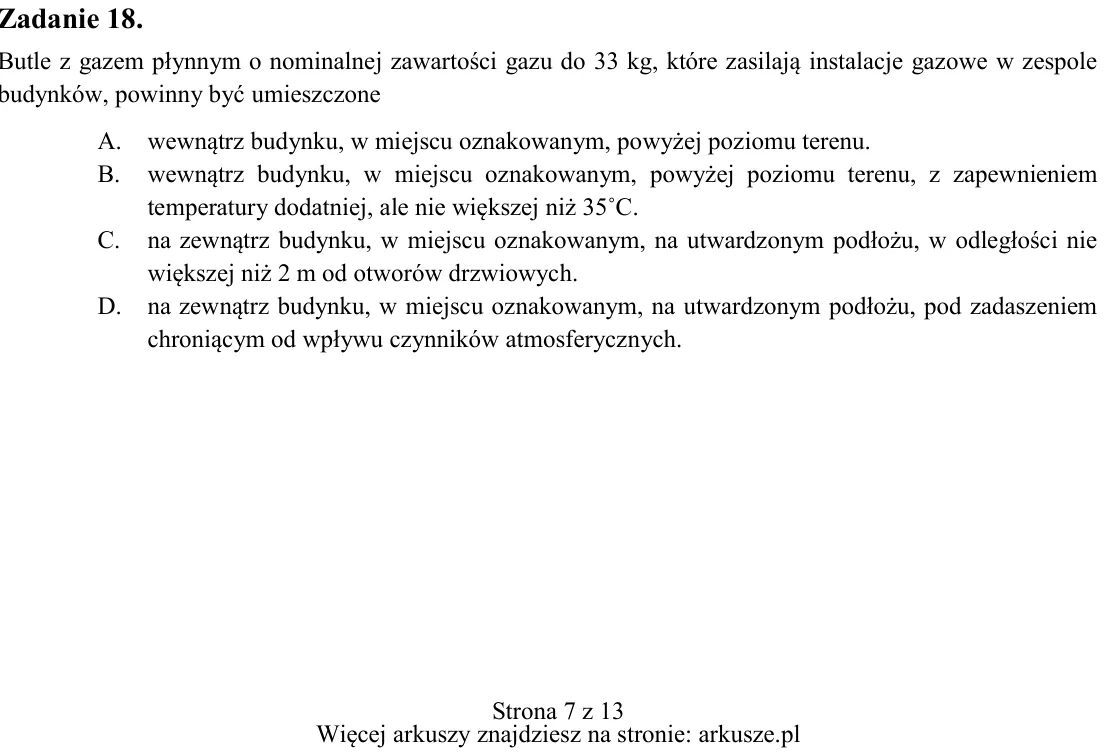

Zadanie 18. Butle z gazem płynnym o nominalnej zawartości gazu do 33 kg, które zasilają instalacje gazowe w zespole budynków, powinny być umieszczone A. wewnątrz budynku, w miejscu oznakowanym, powyżej poziomu terenu. B.

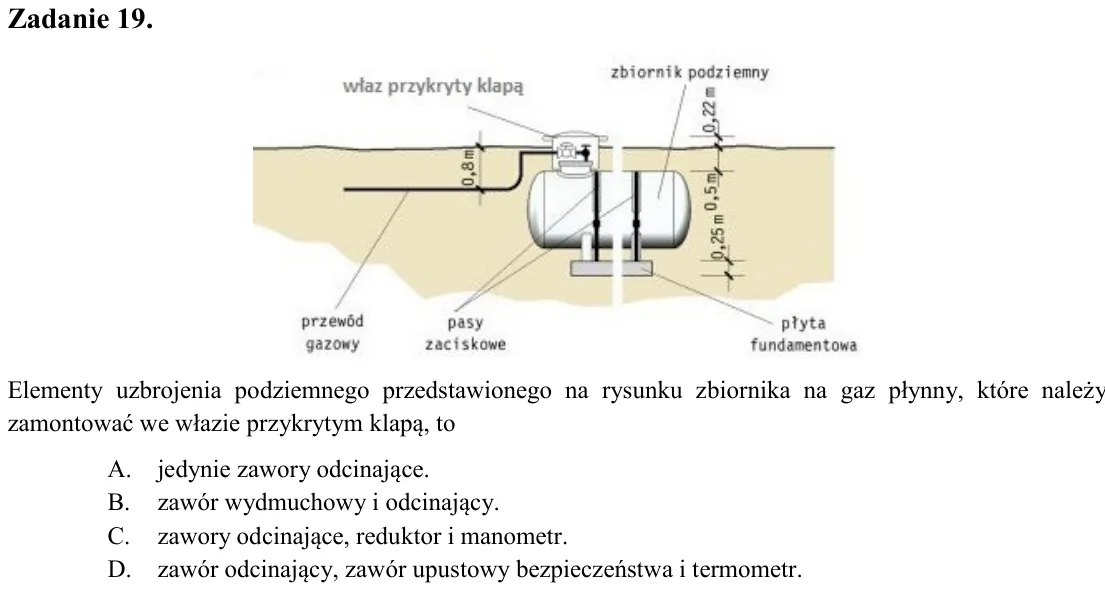

Zadanie 19. Elementy uzbrojenia podziemnego przedstawionego na rysunku zbiornika na gaz płynny, które należy zamontować we włazie przykrytym klapą, to A. jedynie zawory odcinające. B. zawór wydmuchowy i odcinający. C. za

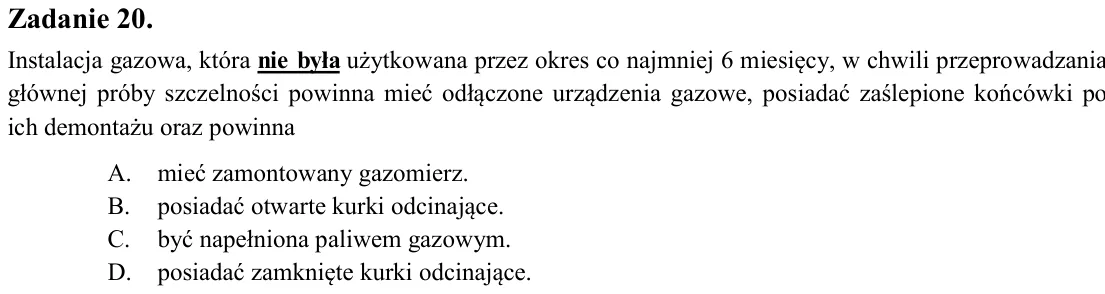

Zadanie 20. Instalacja gazowa, która nie była użytkowana przez okres co najmniej 6 miesięcy, w chwili przeprowadzania głównej próby szczelności powinna mieć odłączone urządzenia gazowe, posiadać zaślepione końcówki po ic

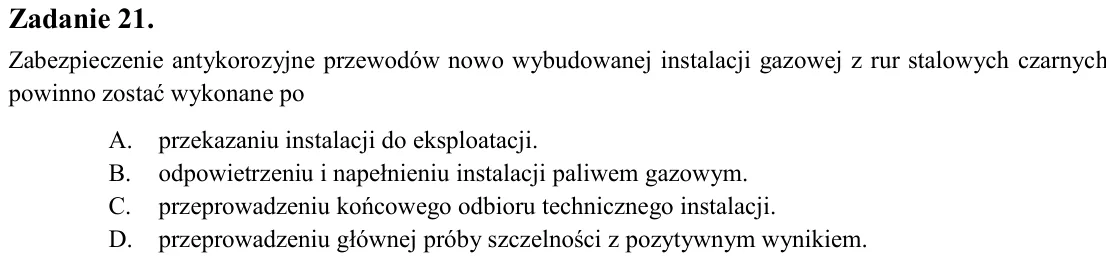

Zadanie 21. Zabezpieczenie antykorozyjne przewodów nowo wybudowanej instalacji gazowej z rur stalowych czarnych powinno zostać wykonane po A. przekazaniu instalacji do eksploatacji. B. odpowietrzeniu i napełnieniu instal

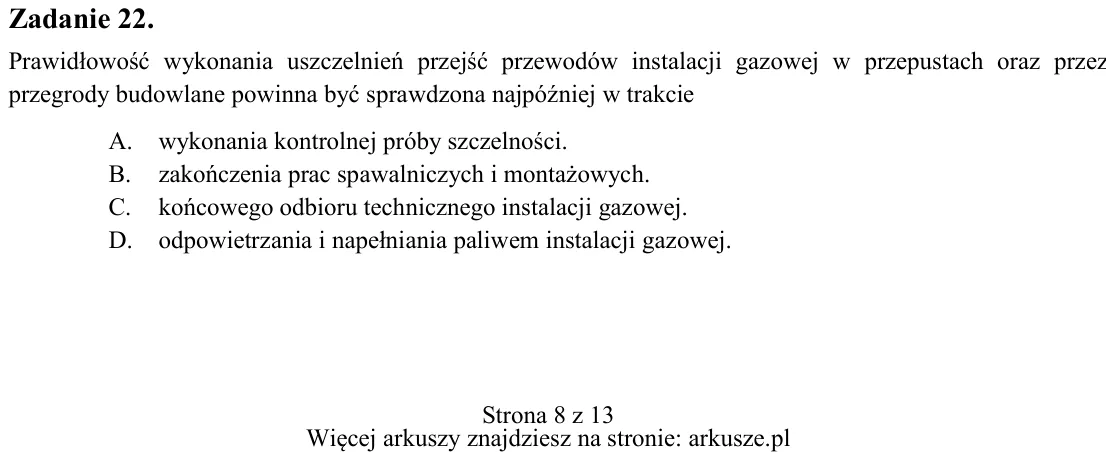

Zadanie 22. Prawidłowość wykonania uszczelnień przejść przewodów instalacji gazowej w przepustach oraz przez przegrody budowlane powinna być sprawdzona najpóźniej w trakcie A. wykonania kontrolnej próby szczelności. B. z

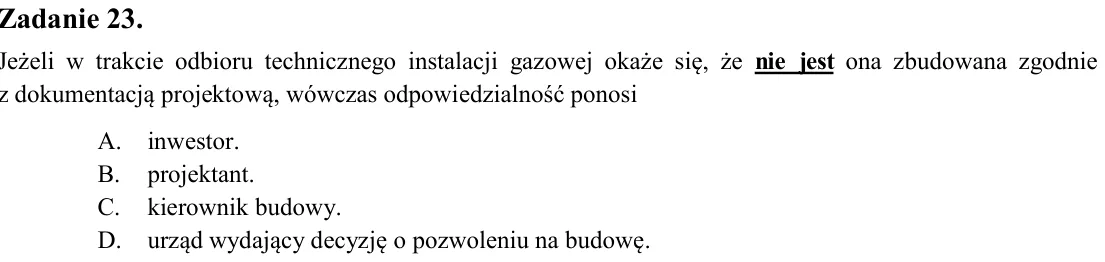

Zadanie 23. Jeżeli w trakcie odbioru technicznego instalacji gazowej okaże się, że nie jest ona zbudowana zgodnie z dokumentacją projektową, wówczas odpowiedzialność ponosi A. inwestor. B. projektant. C. kierownik budowy

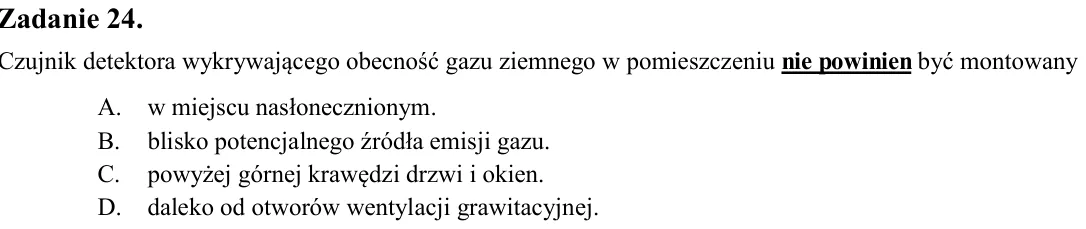

Zadanie 24. Czujnik detektora wykrywającego obecność gazu ziemnego w pomieszczeniu nie powinien być montowany A. w miejscu nasłonecznionym. B. blisko potencjalnego źródła emisji gazu. C. powyżej górnej krawędzi drzwi i o

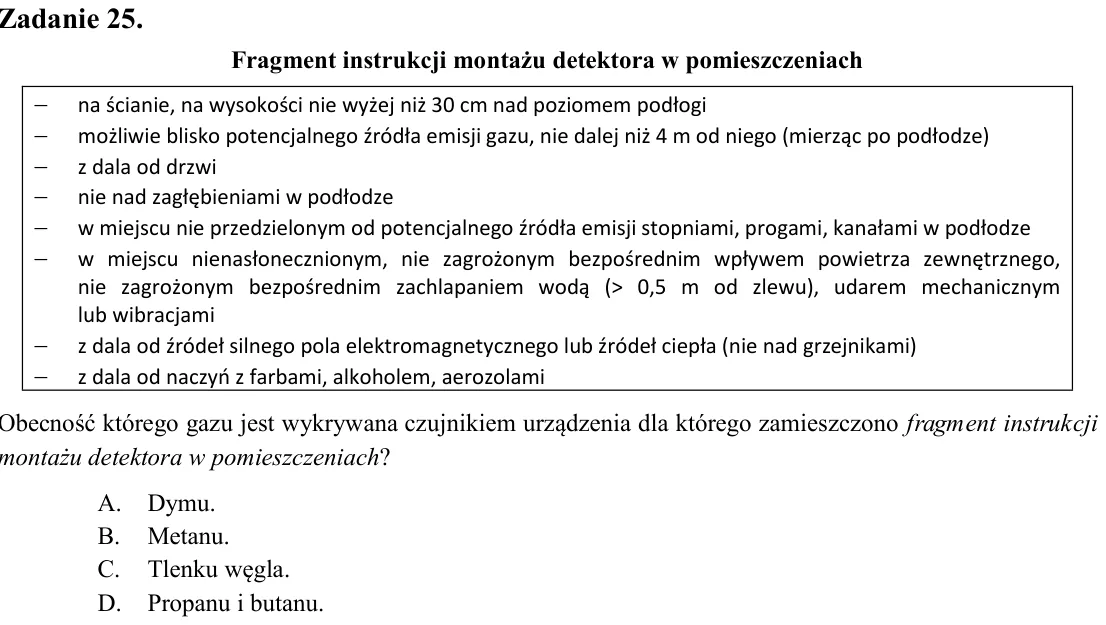

Zadanie 25. Fragment instrukcji montażu detektora w pomieszczeniach Obecność którego gazu jest wykrywana czujnikiem urządzenia dla którego zamieszczono fragment instrukcji montażu detektora w pomieszczeniach? A. Dymu. B.

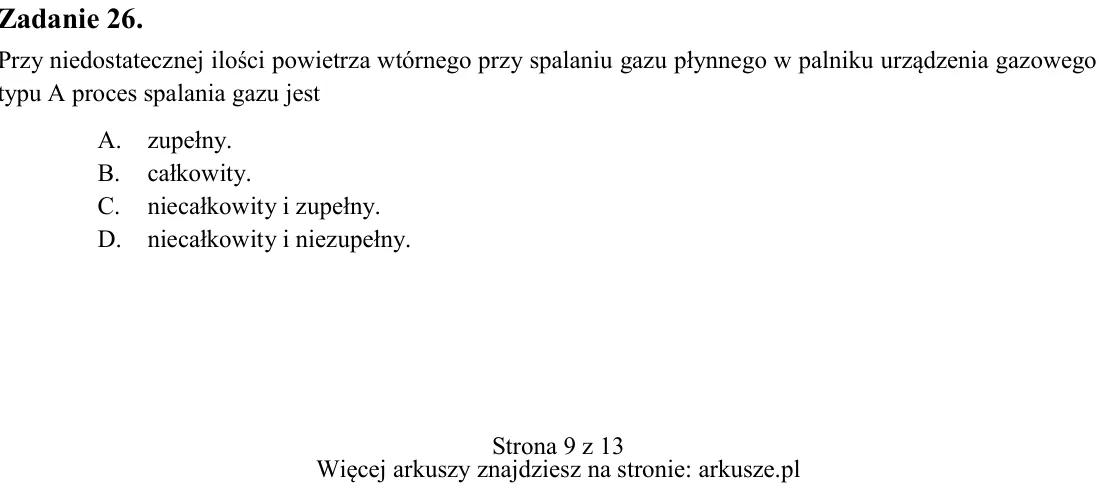

Zadanie 26. Przy niedostatecznej ilości powietrza wtórnego przy spalaniu gazu płynnego w palniku urządzenia gazowego typu A proces spalania gazu jest A. zupełny. B. całkowity. C. niecałkowity i zupełny. D. niecałkowity i

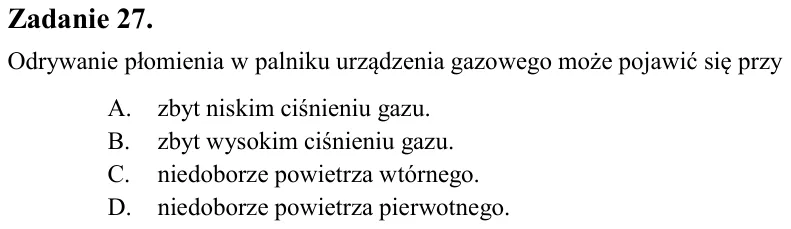

Zadanie 27. Odrywanie płomienia w palniku urządzenia gazowego może pojawić się przy A. zbyt niskim ciśnieniu gazu. B. zbyt wysokim ciśnieniu gazu. C. niedoborze powietrza wtórnego. D. niedoborze powietrza pierwotnego.

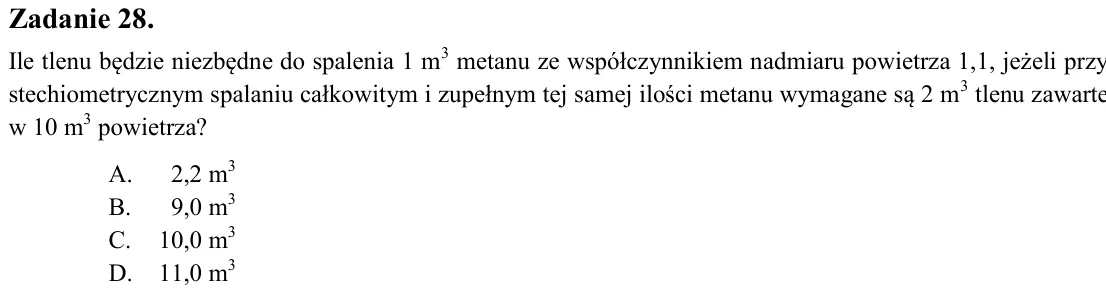

Zadanie 28. Ile tlenu będzie niezbędne do spalenia 1 m3 metanu ze współczynnikiem nadmiaru powietrza 1,1, jeżeli przy stechiometrycznym spalaniu całkowitym i zupełnym tej samej ilości metanu wymagane są 2 m3 tlenu zawart

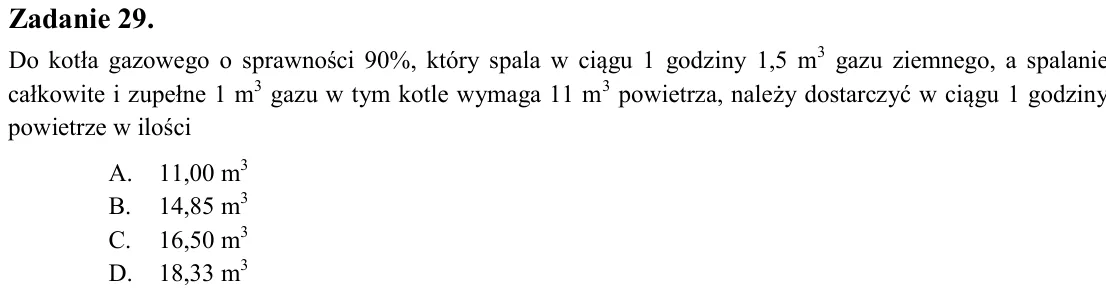

Zadanie 29. Do kotła gazowego o sprawności 90%, który spala w ciągu 1 godziny 1,5 m3 gazu ziemnego, a spalanie całkowite i zupełne 1 m3 gazu w tym kotle wymaga 11 m3 powietrza, należy dostarczyć w ciągu 1 godziny powietr

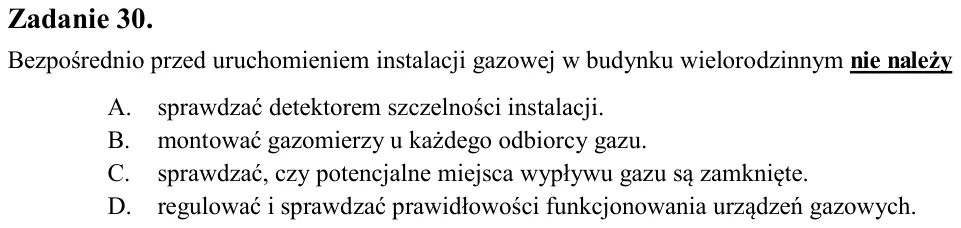

Zadanie 30. Bezpośrednio przed uruchomieniem instalacji gazowej w budynku wielorodzinnym nie należy A. sprawdzać detektorem szczelności instalacji. B. montować gazomierzy u każdego odbiorcy gazu. C. sprawdzać, czy potenc

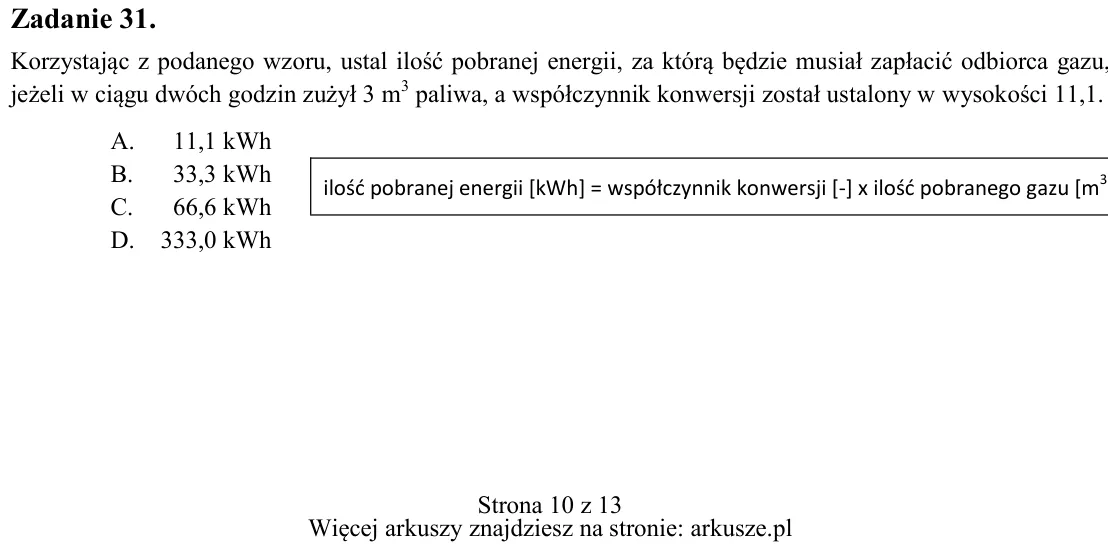

Zadanie 31. Korzystając z podanego wzoru, ustal ilość pobranej energii, za którą będzie musiał zapłacić odbiorca gazu, jeżeli w ciągu dwóch godzin zużył 3 m3 paliwa, a współczynnik konwersji został ustalony w wysokości 1

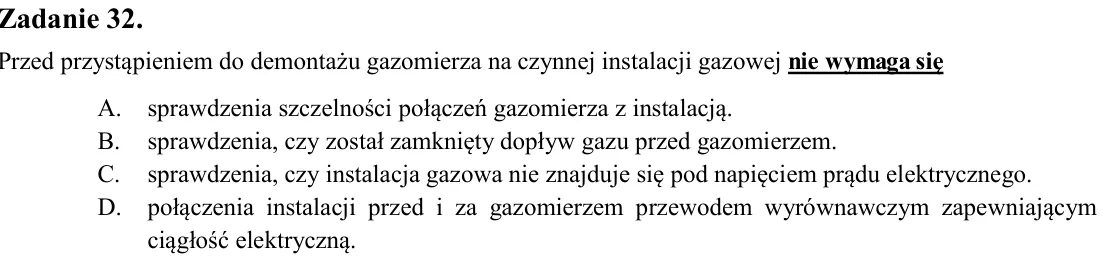

Zadanie 32. Przed przystąpieniem do demontażu gazomierza na czynnej instalacji gazowej nie wymaga się A. sprawdzenia szczelności połączeń gazomierza z instalacją. B. sprawdzenia, czy został zamknięty dopływ gazu przed ga

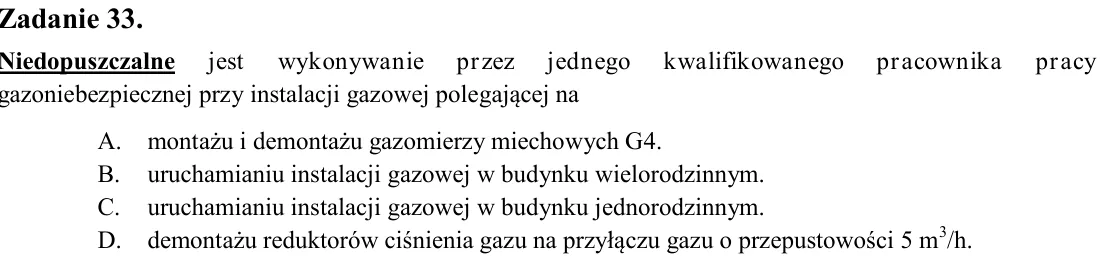

Zadanie 33. Niedopuszczalne jest wykonywanie przez jednego kwalifikowanego pracownika pracy gazoniebezpiecznej przy instalacji gazowej polegającej na A. montażu i demontażu gazomierzy miechowych G4. B. uruchamianiu insta

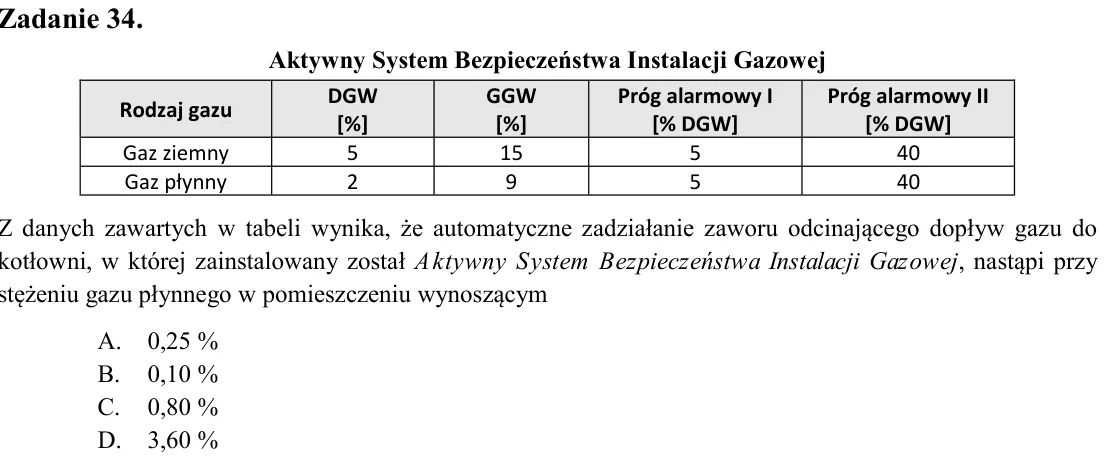

Zadanie 34. Aktywny System Bezpieczeństwa Instalacji Gazowej Z danych zawartych w tabeli wynika, że automatyczne zadziałanie zaworu odcinającego dopływ gazu do kotłowni, w której zainstalowany został Aktywny System Bezpi

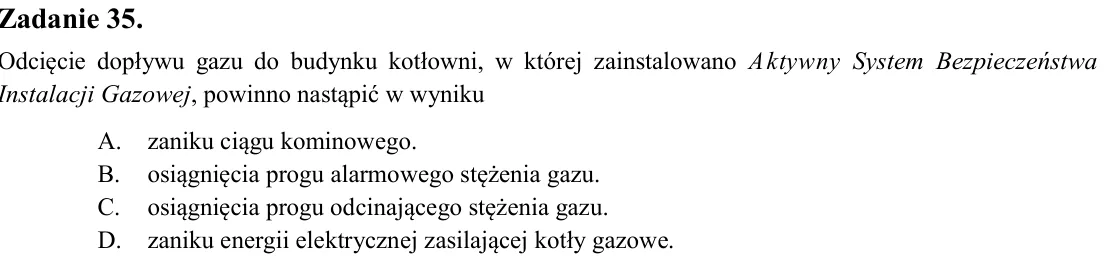

Zadanie 35. Odcięcie dopływu gazu do budynku kotłowni, w której zainstalowano Aktywny , powinno nastąpić w wyniku A. zaniku ciągu kominowego. B. osiągnięcia progu alarmowego stężenia gazu. C. osiągnięcia progu odcinające

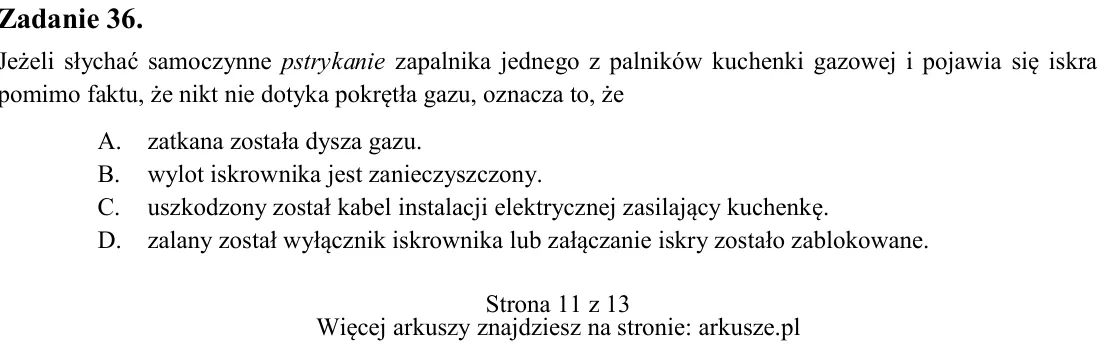

Zadanie 36. Jeżeli słychać samoczynne pstrykanie zapalnika jednego z palników kuchenki gazowej i pojawia się iskra pomimo faktu, że nikt nie dotyka pokrętła gazu, oznacza to, że A. zatkana została dysza gazu. B. wylot is

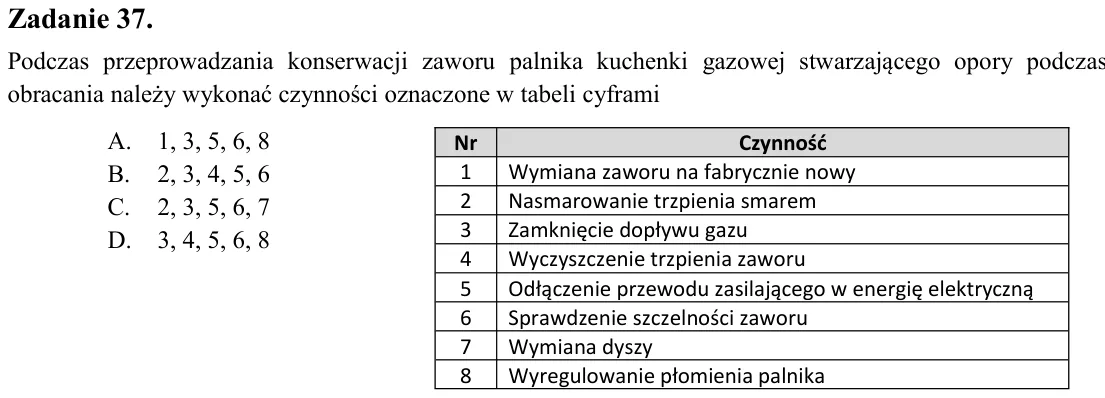

Zadanie 37. Podczas przeprowadzania konserwacji zaworu palnika kuchenki gazowej stwarzającego opory podczas obracania należy wykonać czynności oznaczone w tabeli cyframi A. 1, 3, 5, 6, 8 B. 2, 3, 4, 5, 6 C. 2, 3, 5, 6, 7

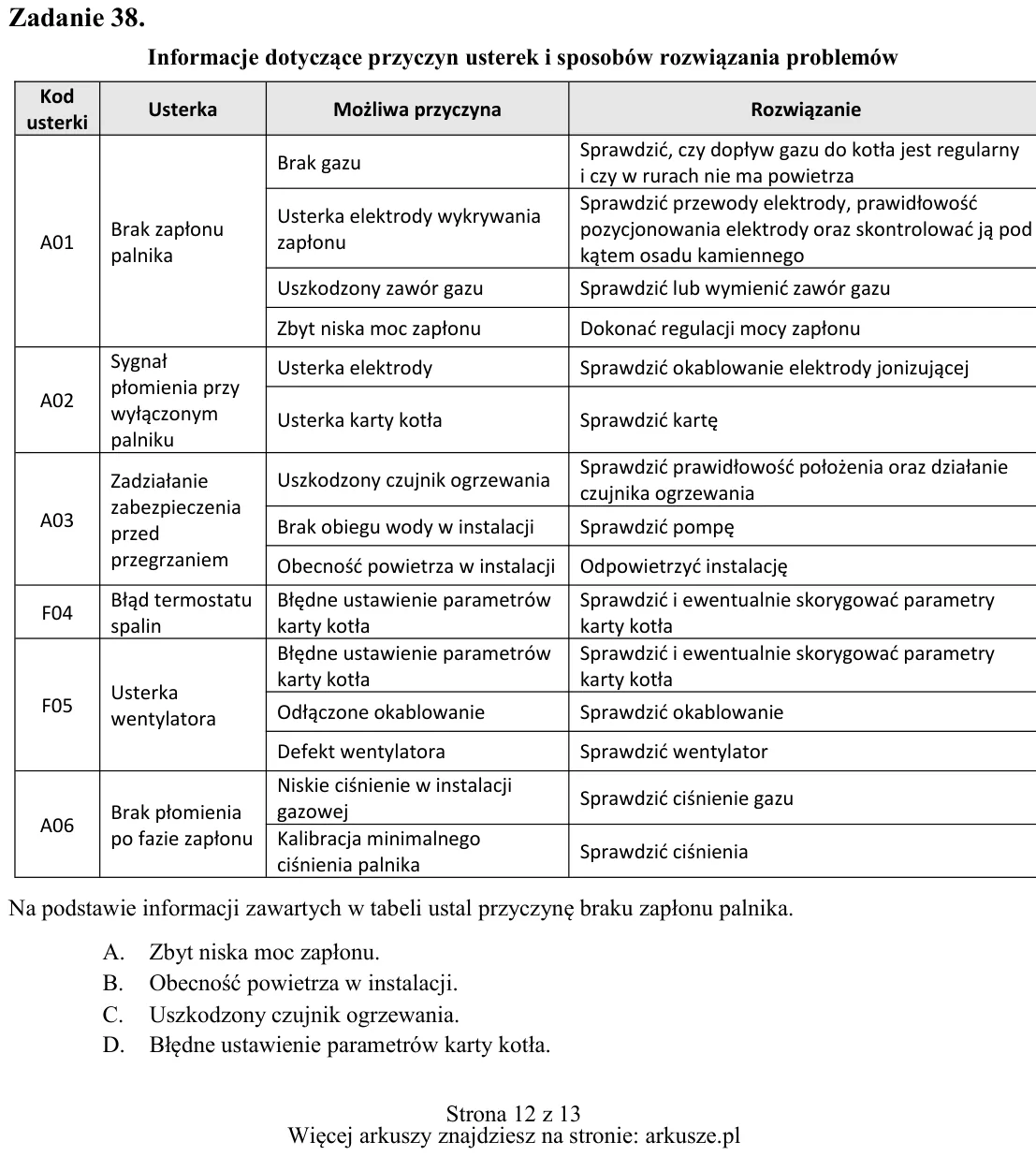

Zadanie 38. Informacje dotyczące przyczyn usterek i sposobów rozwiązania problemów Na podstawie informacji zawartych w tabeli ustal przyczynę braku zapłonu palnika. A. Zbyt niska moc zapłonu. B. Obecność powietrza w inst

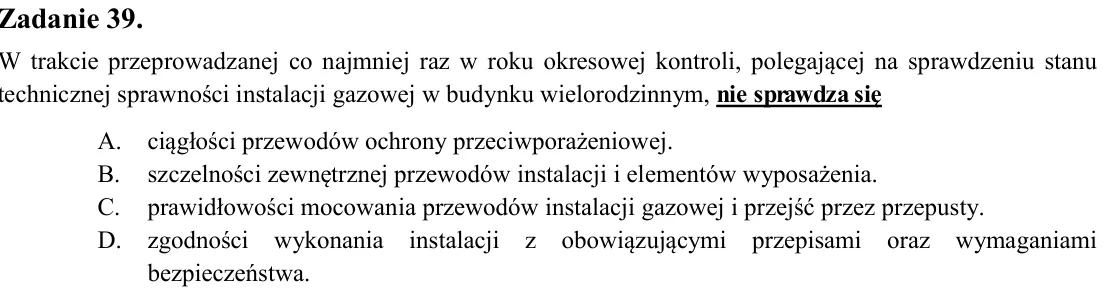

Zadanie 39. W trakcie przeprowadzanej co najmniej raz w roku okresowej kontroli, polegającej na sprawdzeniu stanu technicznej sprawności instalacji gazowej w budynku wielorodzinnym, nie sprawdza się A. ciągłości przewodó

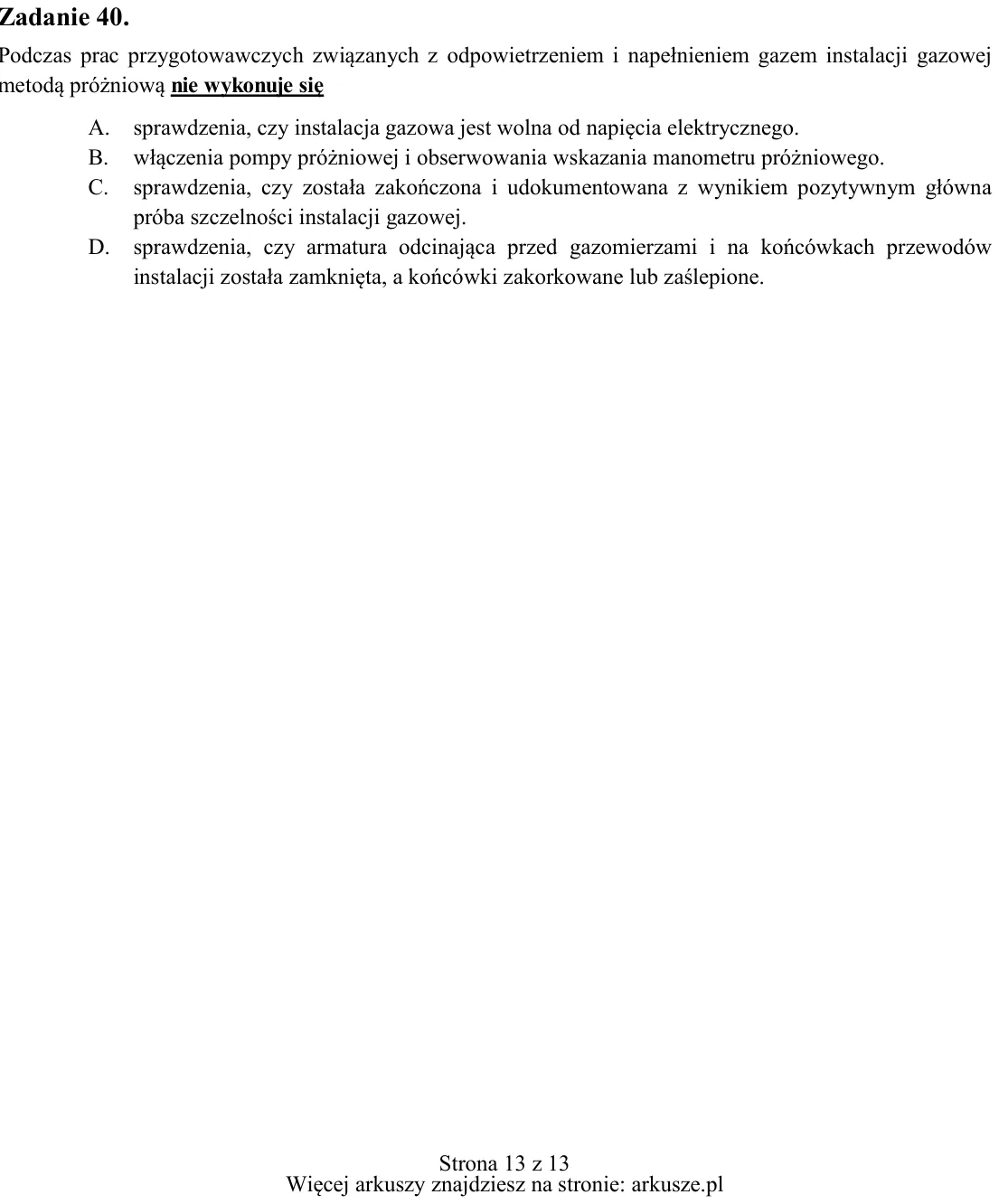

Zadanie 40. Podczas prac przygotowawczych związanych z odpowietrzeniem i napełnieniem gazem instalacji gazowej metodą próżniową nie wykonuje się A. sprawdzenia, czy instalacja gazowa jest wolna od napięcia elektrycznego.
