B24 · Egzamin zawodowy · styczeń 2018

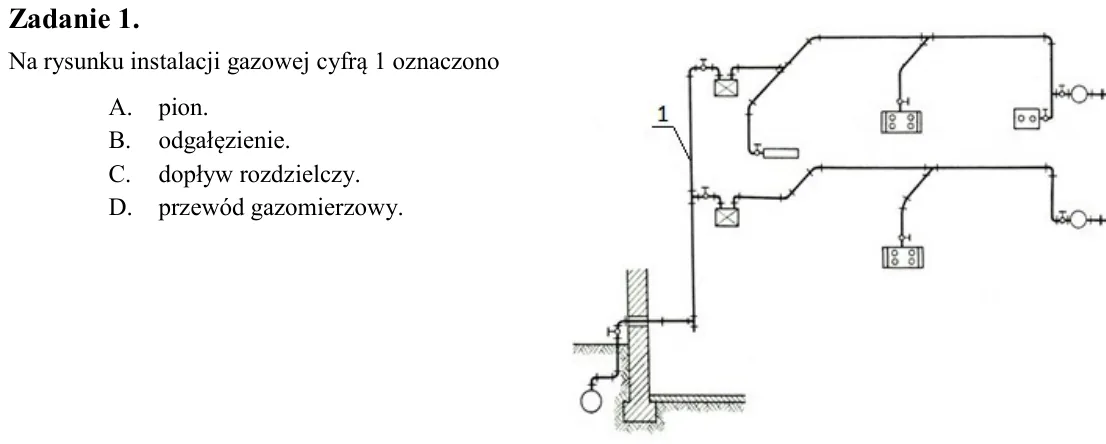

Zadanie 1. Na rysunku instalacji gazowej cyfrą 1 oznaczono A. pion. B. odgałęzienie. C. dopływ rozdzielczy. D. przewód gazomierzowy.

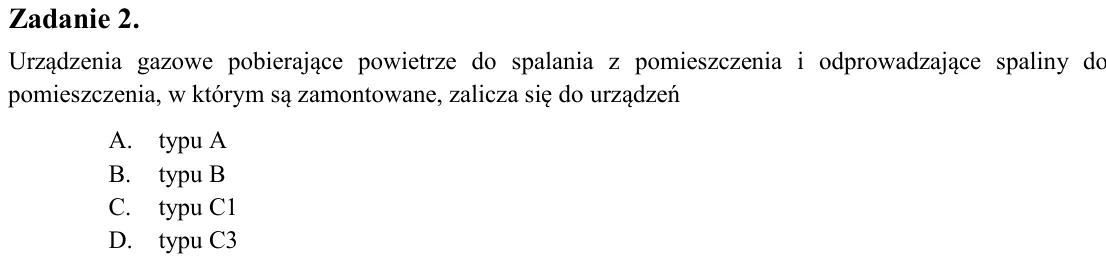

Zadanie 2. Urządzenia gazowe pobierające powietrze do spalania z pomieszczenia i odprowadzające spaliny do pomieszczenia, w którym są zamontowane, zalicza się do urządzeń A. typu A B. typu B C. typu C1 D. typu C3

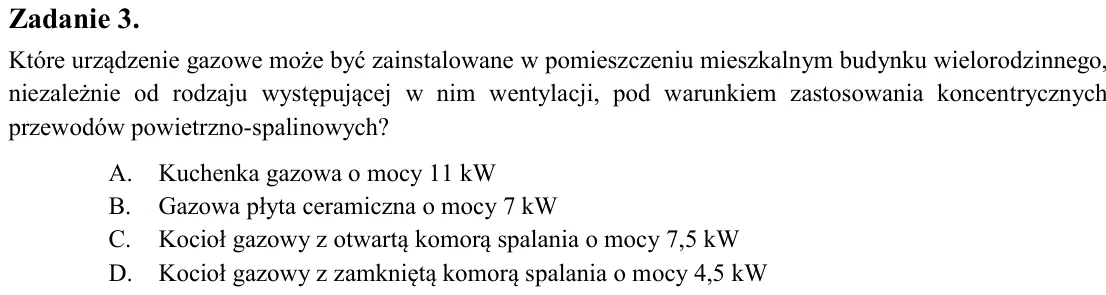

Zadanie 3. Które urządzenie gazowe może być zainstalowane w pomieszczeniu mieszkalnym budynku wielorodzinnego, niezależnie od rodzaju występującej w nim wentylacji, pod warunkiem zastosowania koncentrycznych przewodów po

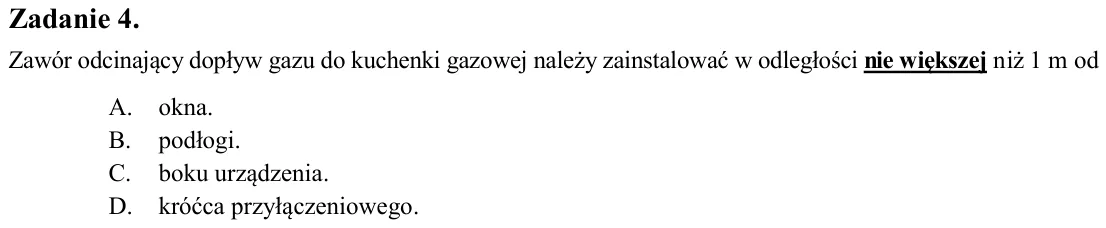

Zadanie 4. Zawór odcinający dopływ gazu do kuchenki gazowej należy zainstalować w odległości nie większej niż 1 m od A. okna. B. podłogi. C. boku urządzenia. D. króćca przyłączeniowego.

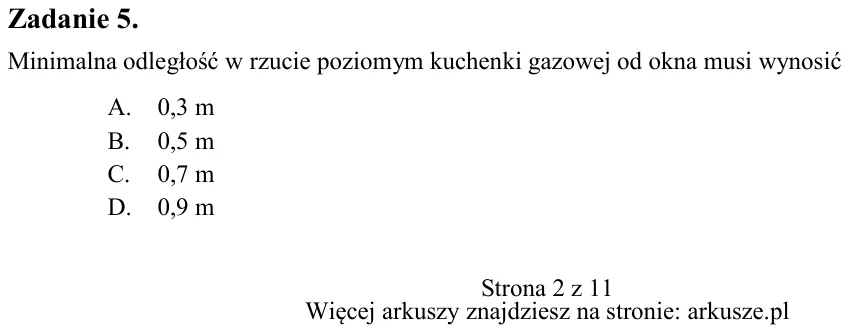

Zadanie 5. Minimalna odległość w rzucie poziomym kuchenki gazowej od okna musi wynosić A. 0,3 m B. 0,5 m C. 0,7 m D. 0,9 m

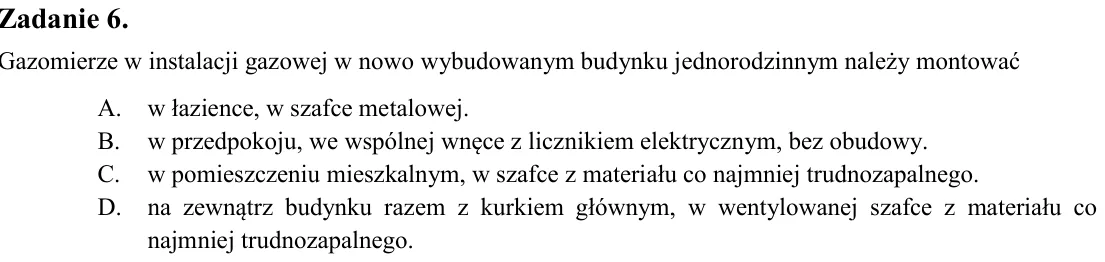

Zadanie 6. Gazomierze w instalacji gazowej w nowo wybudowanym budynku jednorodzinnym należy montować A. w łazience, w szafce metalowej. B. w przedpokoju, we wspólnej wnęce z licznikiem elektrycznym, bez obudowy. C. w pom

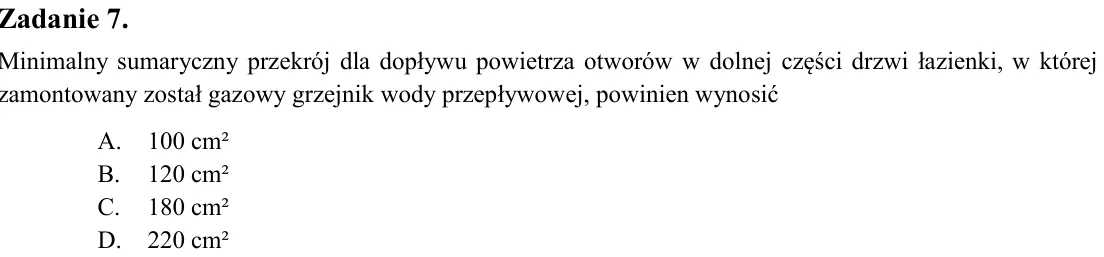

Zadanie 7. Minimalny sumaryczny przekrój dla dopływu powietrza otworów w dolnej części drzwi łazienki, w której zamontowany został gazowy grzejnik wody przepływowej, powinien wynosić A. 100 cm² B. 120 cm² C. 180 cm² D. 2

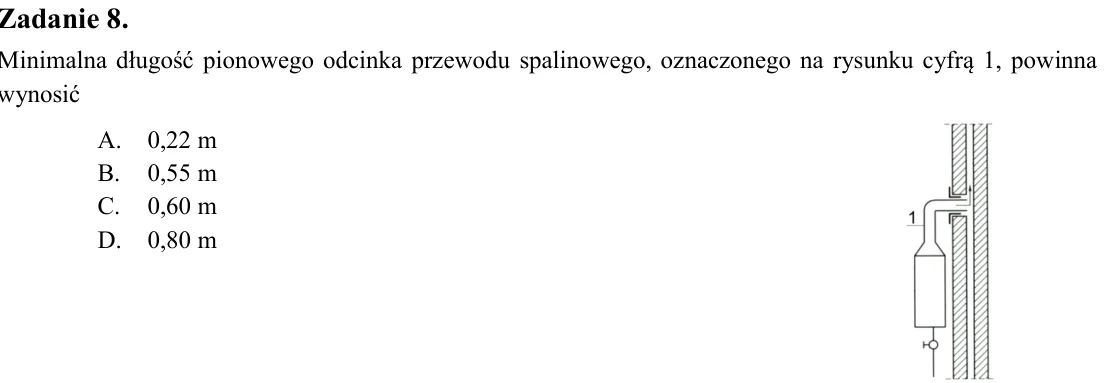

Zadanie 8. Minimalna długość pionowego odcinka przewodu spalinowego, oznaczonego na rysunku cyfrą 1, powinna wynosić A. 0,22 m B. 0,55 m C. 0,60 m D. 0,80 m

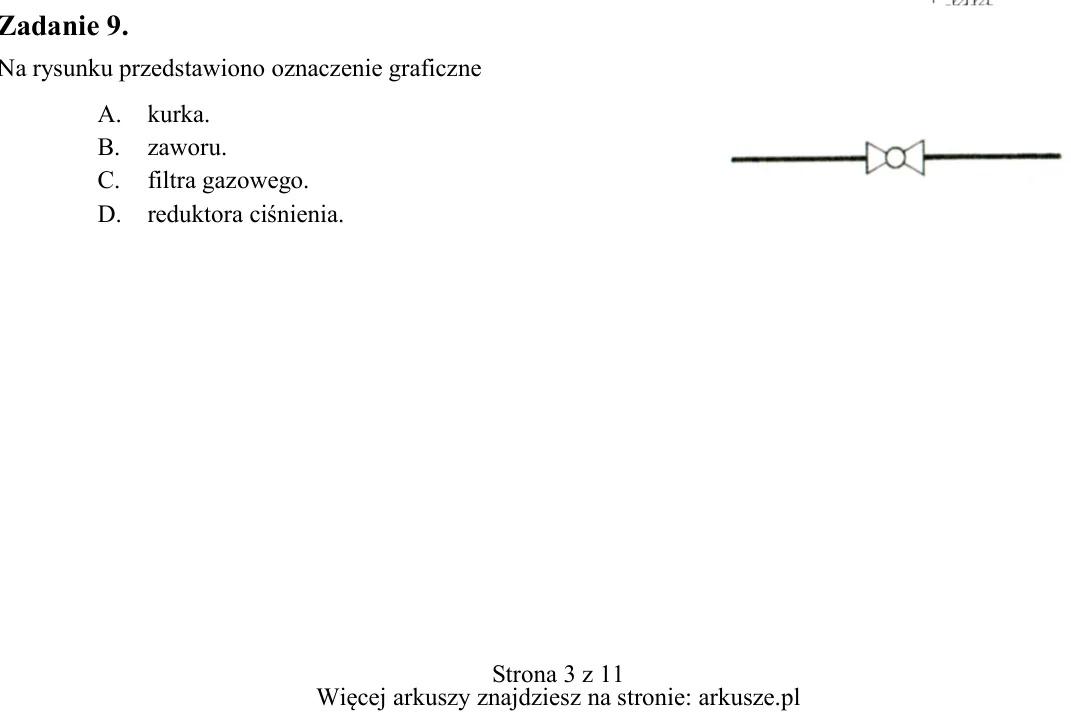

Zadanie 9. Na rysunku przedstawiono oznaczenie graficzne A. kurka. B. zaworu. C. filtra gazowego. D. reduktora ciśnienia.

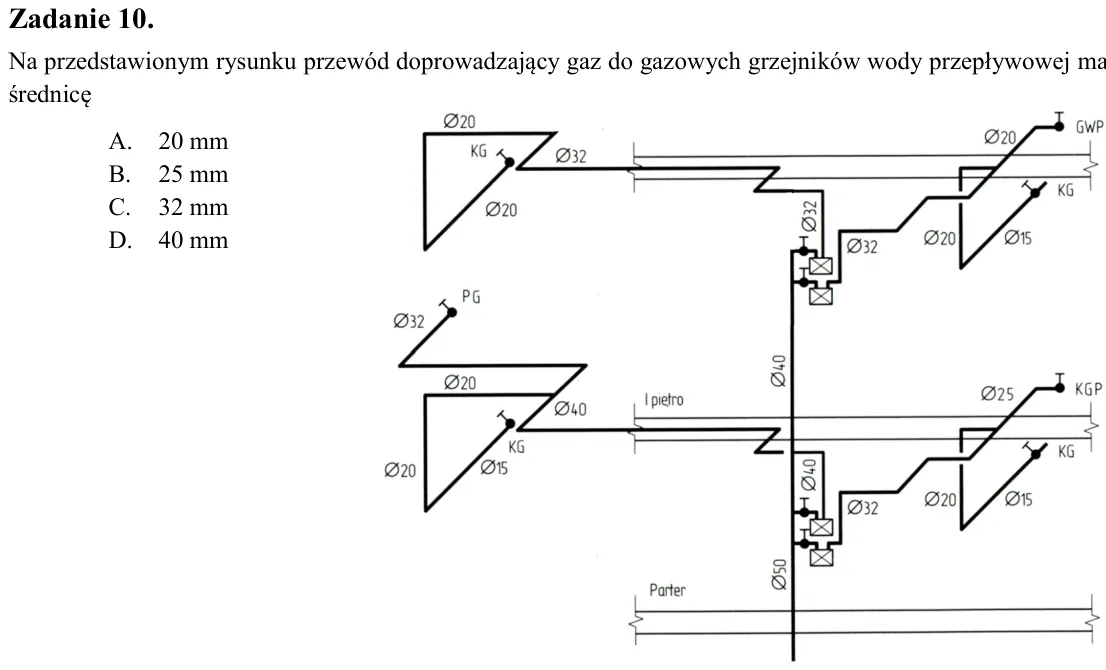

Zadanie 10. Na przedstawionym rysunku przewód doprowadzający gaz do gazowych grzejników wody przepływowej ma średnicę A. 20 mm B. 25 mm C. 32 mm D. 40 mm

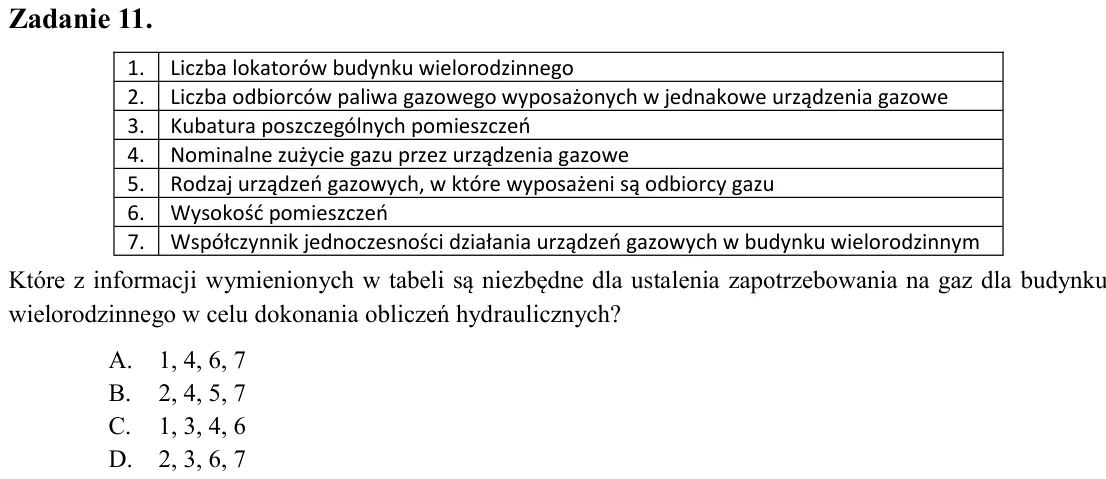

Zadanie 11. Które z informacji wymienionych w tabeli są niezbędne dla ustalenia zapotrzebowania na gaz dla budynku wielorodzinnego w celu dokonania obliczeń hydraulicznych? A. 1, 4, 6, 7 B. 2, 4, 5, 7 C. 1, 3, 4, 6 D. 2,

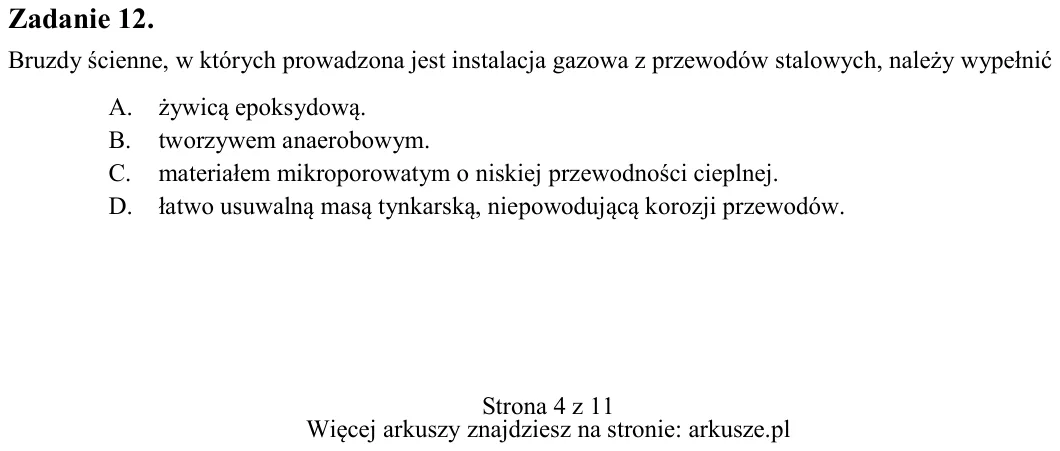

Zadanie 12. Bruzdy ścienne, w których prowadzona jest instalacja gazowa z przewodów stalowych, należy wypełnić A. żywicą epoksydową. B. tworzywem anaerobowym. C. materiałem mikroporowatym o niskiej przewodności cieplnej.

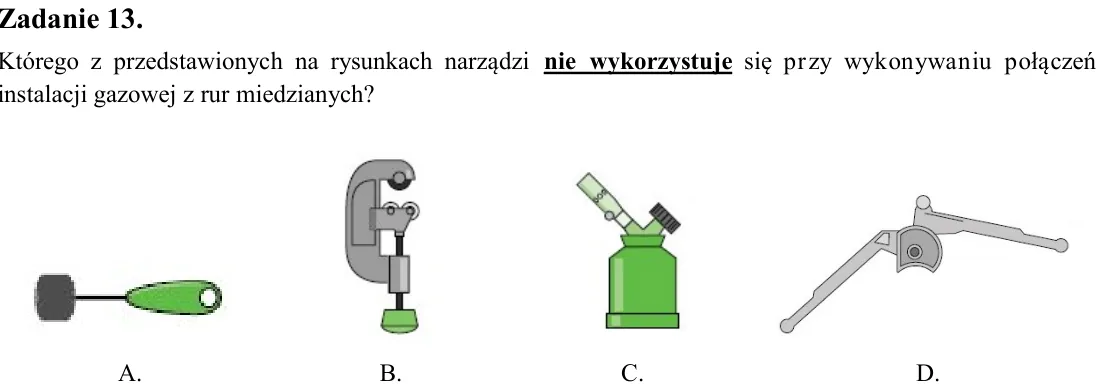

Zadanie 13. Którego z przedstawionych na rysunkach narządzi nie wykorzystuje się przy wykonywaniu połączeń instalacji gazowej z rur miedzianych?

Zadanie 14. Powszechnie stosowanym typem gazomierza w budownictwie mieszkaniowym jest gazomierz A. wirowy. B. rotorowy. C. miechowy. D. turbinowy.

Zadanie 15. Minimalna wysokość pomieszczeń, w których instaluje się urządzenia gazowe, powinna wynosić A. 2,0 m B. 2,2 m C. 2,6 m D. 2,8 m

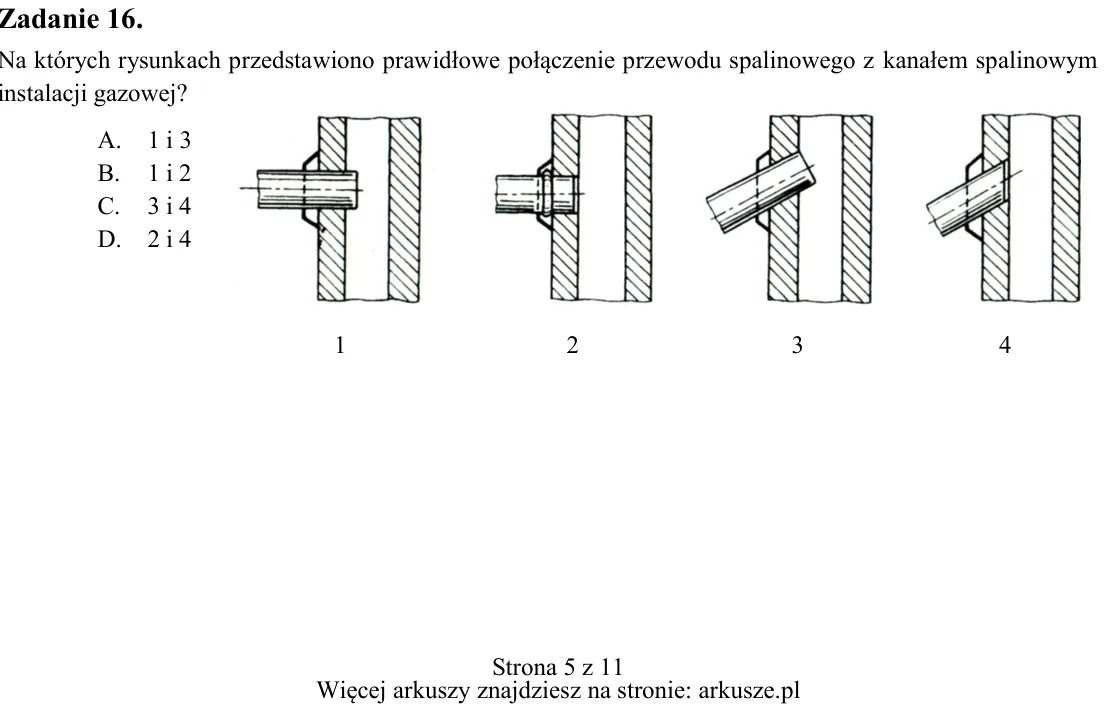

Zadanie 16. Na których rysunkach przedstawiono prawidłowe połączenie przewodu spalinowego z kanałem spalinowym instalacji gazowej? A. 1 i 3 B. 1 i 2 C. 3 i 4 D. 2 i 4 A. B. C. D. 1 2 3 4

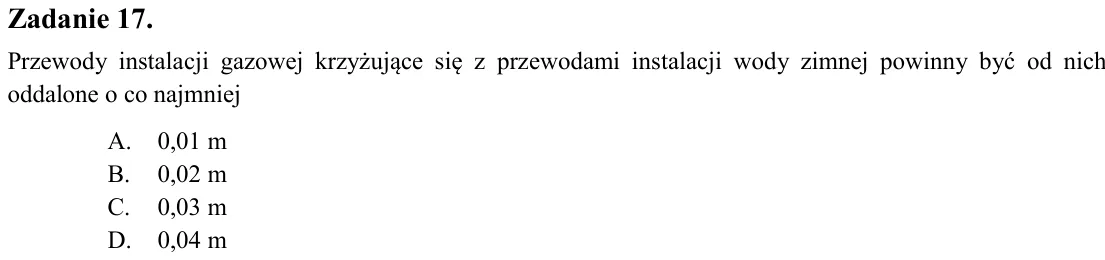

Zadanie 17. Przewody instalacji gazowej krzyżujące się z przewodami instalacji wody zimnej powinny być od nich oddalone o co najmniej A. 0,01 m B. 0,02 m C. 0,03 m D. 0,04 m

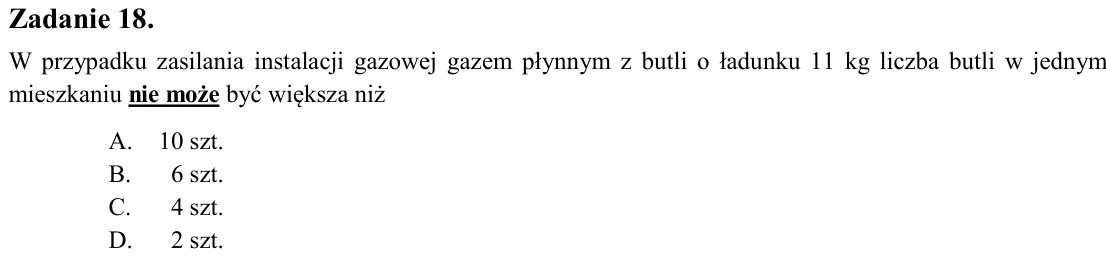

Zadanie 18. W przypadku zasilania instalacji gazowej gazem płynnym z butli o ładunku 11 kg liczba butli w jednym mieszkaniu nie może być większa niż A. 10 szt. B. 6 szt. C. 4 szt. D. 2 szt.

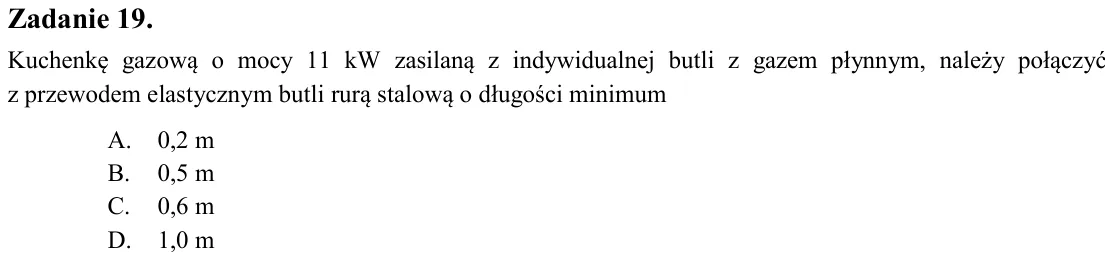

Zadanie 19. Kuchenkę gazową o mocy 11 kW zasilaną z indywidualnej butli z gazem płynnym, należy połączyć z przewodem elastycznym butli rurą stalową o długości minimum A. 0,2 m B. 0,5 m C. 0,6 m D. 1,0 m

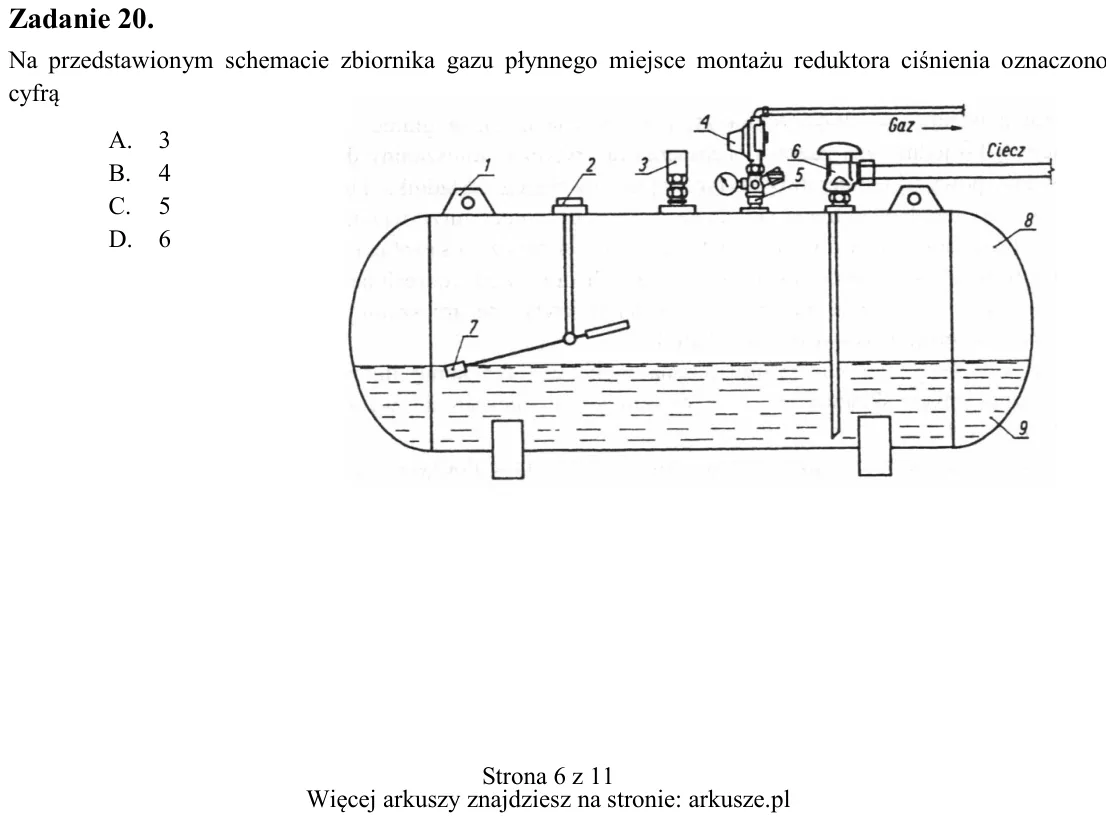

Zadanie 20. Na przedstawionym schemacie zbiornika gazu płynnego miejsce montażu reduktora ciśnienia oznaczono cyfrą A. 3 B. 4 C. 5 D. 6

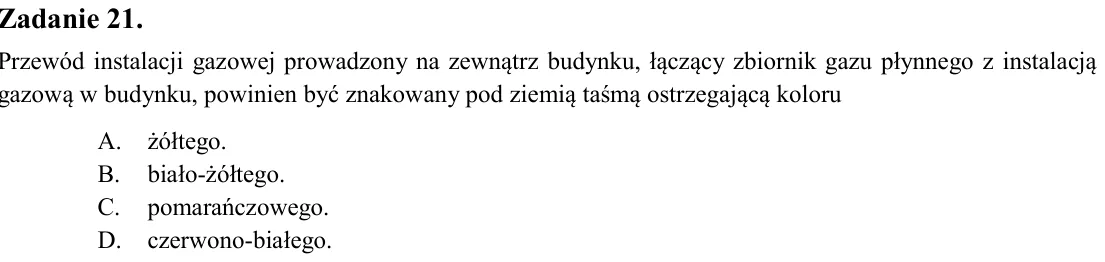

Zadanie 21. Przewód instalacji gazowej prowadzony na zewnątrz budynku, łączący zbiornik gazu płynnego z instalacją gazową w budynku, powinien być znakowany pod ziemią taśmą ostrzegającą koloru A. żółtego. B. biało-żółteg

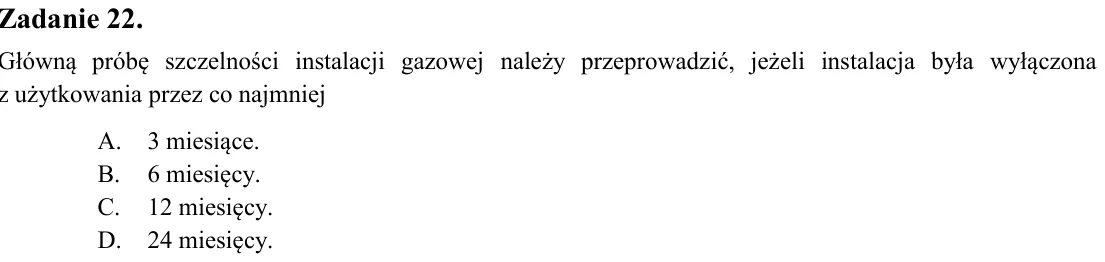

Zadanie 22. Główną próbę szczelności instalacji gazowej należy przeprowadzić, jeżeli instalacja była wyłączona z użytkowania przez co najmniej A. 3 miesiące. B. 6 miesięcy. C. 12 miesięcy. D. 24 miesięcy.

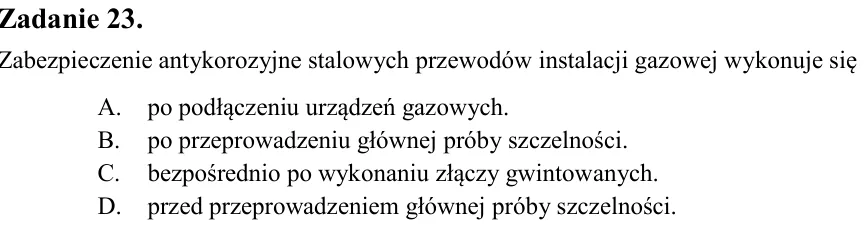

Zadanie 23. Zabezpieczenie antykorozyjne stalowych przewodów instalacji gazowej wykonuje się A. po podłączeniu urządzeń gazowych. B. po przeprowadzeniu głównej próby szczelności. C. bezpośrednio po wykonaniu złączy gwint

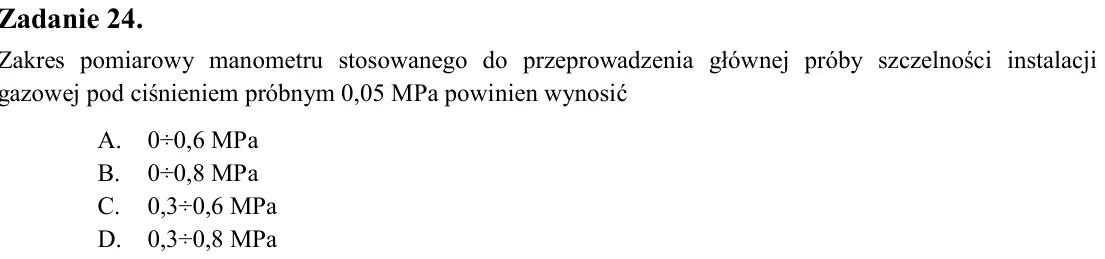

Zadanie 24. Zakres pomiarowy manometru stosowanego do przeprowadzenia głównej próby szczelności instalacji gazowej pod ciśnieniem próbnym 0,05 MPa powinien wynosić A. 0÷0,6 MPa B. 0÷0,8 MPa C. 0,3÷0,6 MPa D. 0,3÷0,8 MPa

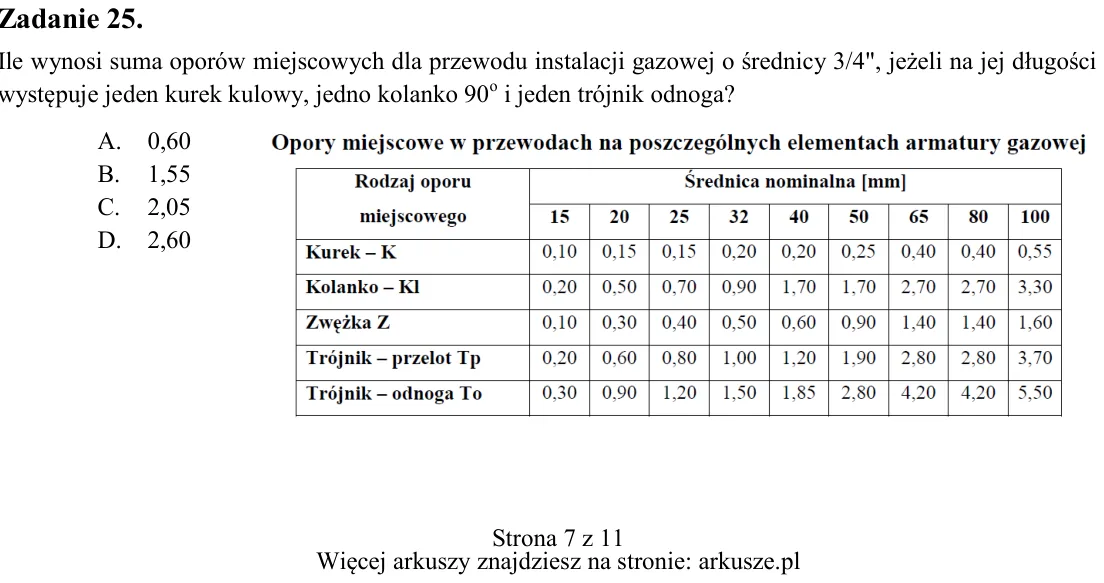

Zadanie 25. Ile wynosi suma oporów miejscowych dla przewodu instalacji gazowej o średnicy 3/4", jeżeli na jej długości występuje jeden kurek kulowy, jedno kolanko 90o i jeden trójnik odnoga? A. 0,60 B. 1,55 C. 2,05 D. 2,

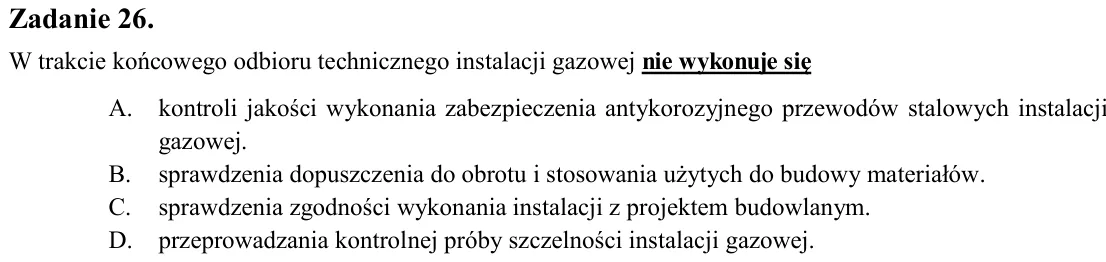

Zadanie 26. W trakcie końcowego odbioru technicznego instalacji gazowej nie wykonuje się A. kontroli jakości wykonania zabezpieczenia antykorozyjnego przewodów stalowych instalacji gazowej. B. sprawdzenia dopuszczenia do

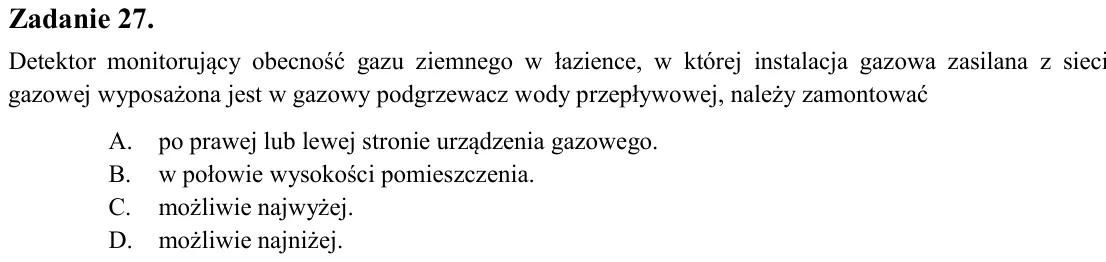

Zadanie 27. Detektor monitorujący obecność gazu ziemnego w łazience, w której instalacja gazowa zasilana z sieci gazowej wyposażona jest w gazowy podgrzewacz wody przepływowej, należy zamontować A. po prawej lub lewej st

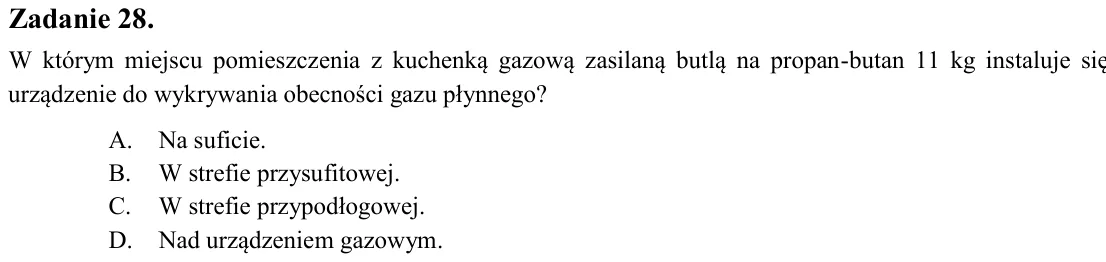

Zadanie 28. W którym miejscu pomieszczenia z kuchenką gazową zasilaną butlą na propan-butan 11 kg instaluje się urządzenie do wykrywania obecności gazu płynnego? A. Na suficie. B. W strefie przysufitowej. C. W strefie pr

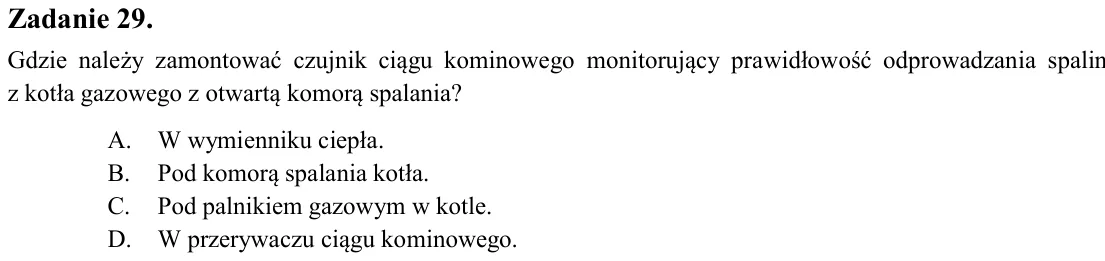

Zadanie 29. Gdzie należy zamontować czujnik ciągu kominowego monitorujący prawidłowość odprowadzania spalin z kotła gazowego z otwartą komorą spalania? A. W wymienniku ciepła. B. Pod komorą spalania kotła. C. Pod palniki

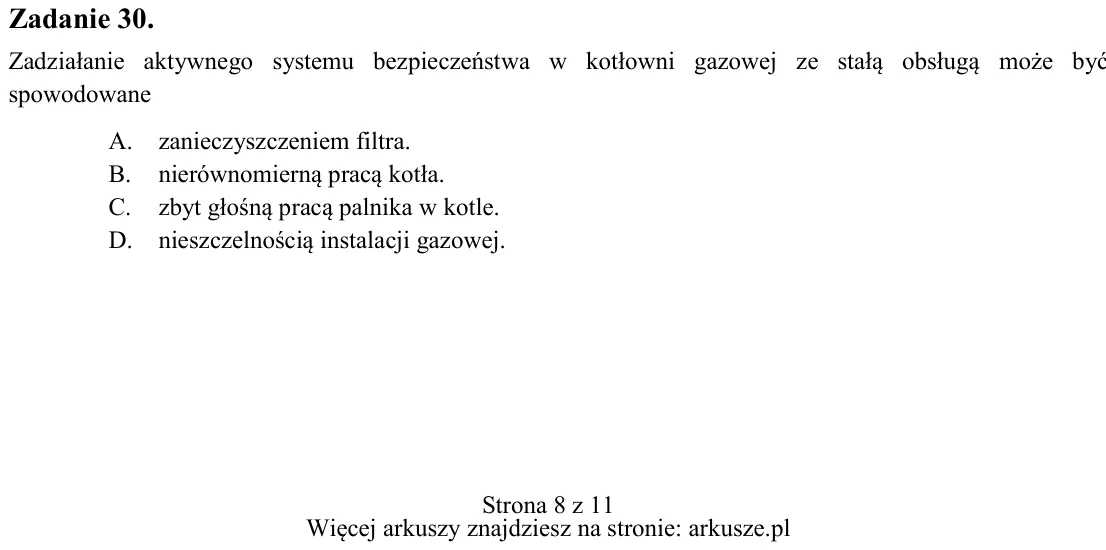

Zadanie 30. Zadziałanie aktywnego systemu bezpieczeństwa w kotłowni gazowej ze stałą obsługą może być spowodowane A. zanieczyszczeniem filtra. B. nierównomierną pracą kotła. C. zbyt głośną pracą palnika w kotle. D. niesz

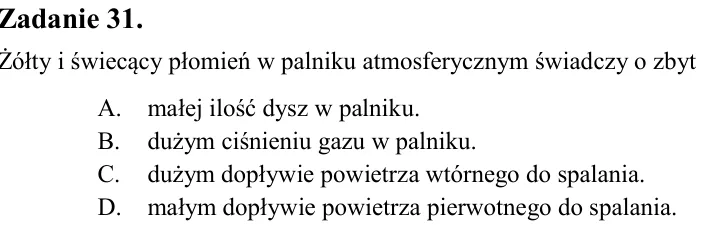

Zadanie 31. Żółty i świecący płomień w palniku atmosferycznym świadczy o zbyt A. małej ilość dysz w palniku. B. dużym ciśnieniu gazu w palniku. C. dużym dopływie powietrza wtórnego do spalania. D. małym dopływie powietrz

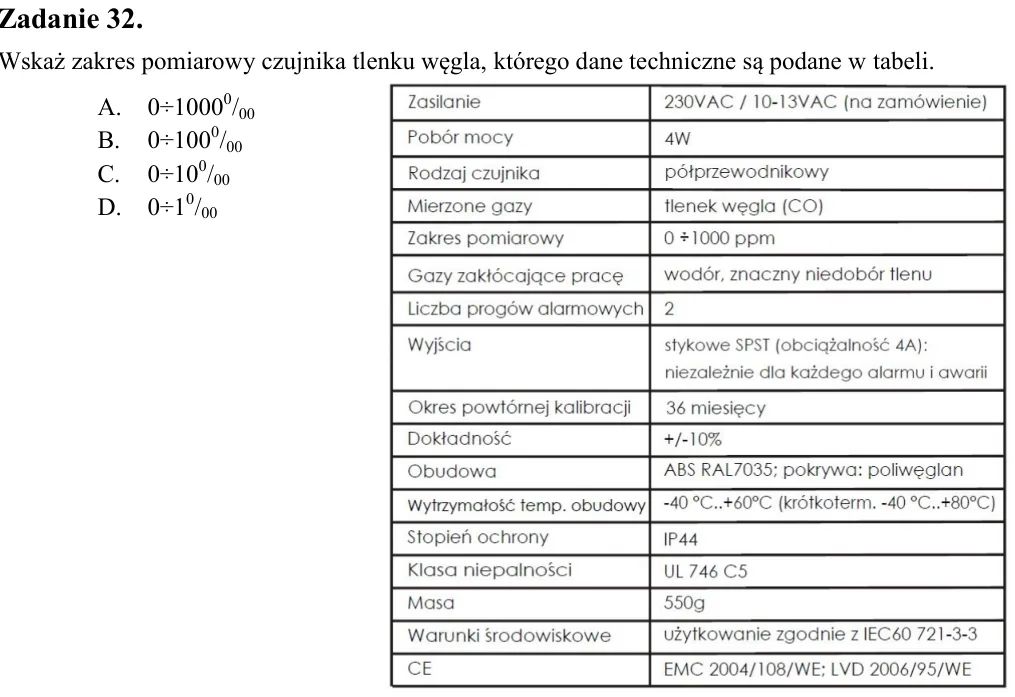

Zadanie 32. Wskaż zakres pomiarowy czujnika tlenku węgla, którego dane techniczne są podane w tabeli. A. 0÷10000/00 B. 0÷1000/00 C. 0÷100/00 D. 0÷10/00

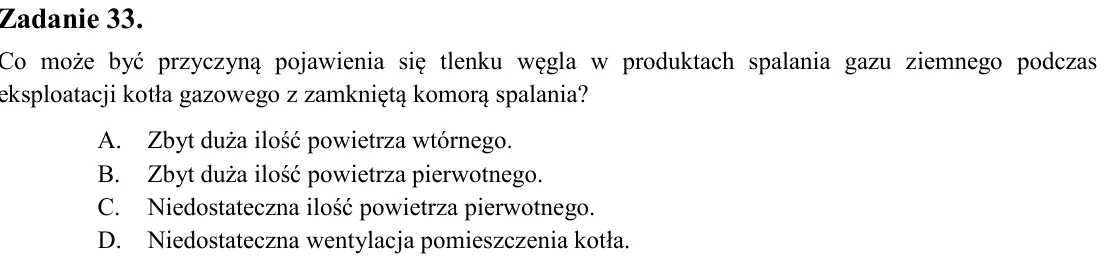

Zadanie 33. Co może być przyczyną pojawienia się tlenku węgla w produktach spalania gazu ziemnego podczas eksploatacji kotła gazowego z zamkniętą komorą spalania? A. Zbyt duża ilość powietrza wtórnego. B. Zbyt duża ilość

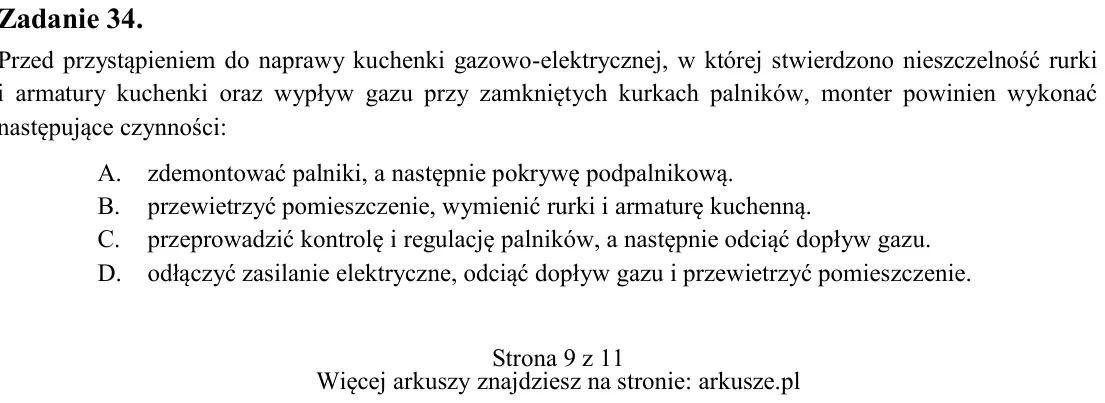

Zadanie 34. Przed przystąpieniem do naprawy kuchenki gazowo-elektrycznej, w której stwierdzono nieszczelność rurki i armatury kuchenki oraz wypływ gazu przy zamkniętych kurkach palników, monter powinien wykonać następują

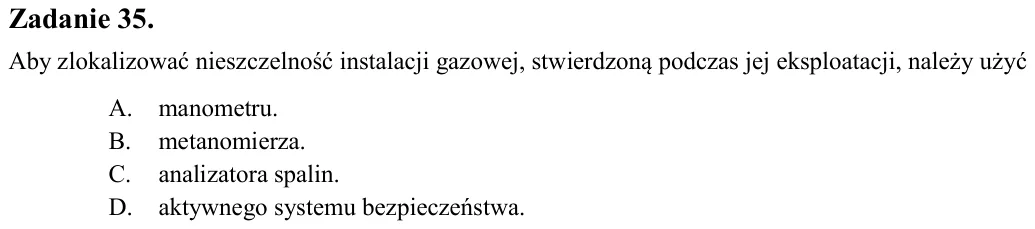

Zadanie 35. Aby zlokalizować nieszczelność instalacji gazowej, stwierdzoną podczas jej eksploatacji, należy użyć A. manometru. B. metanomierza. C. analizatora spalin. D. aktywnego systemu bezpieczeństwa.

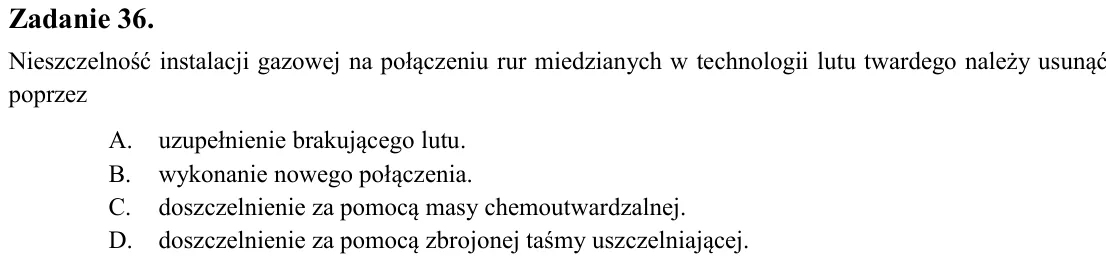

Zadanie 36. Nieszczelność instalacji gazowej na połączeniu rur miedzianych w technologii lutu twardego należy usunąć poprzez A. uzupełnienie brakującego lutu. B. wykonanie nowego połączenia. C. doszczelnienie za pomocą m

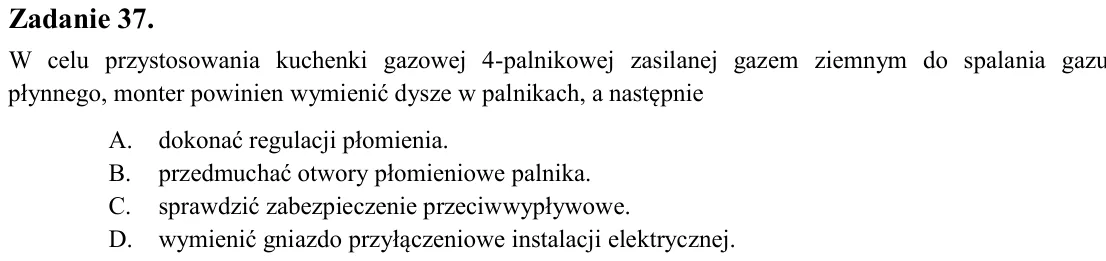

Zadanie 37. W celu przystosowania kuchenki gazowej 4-palnikowej zasilanej gazem ziemnym do spalania gazu płynnego, monter powinien wymienić dysze w palnikach, a następnie A. dokonać regulacji płomienia. B. przedmuchać ot

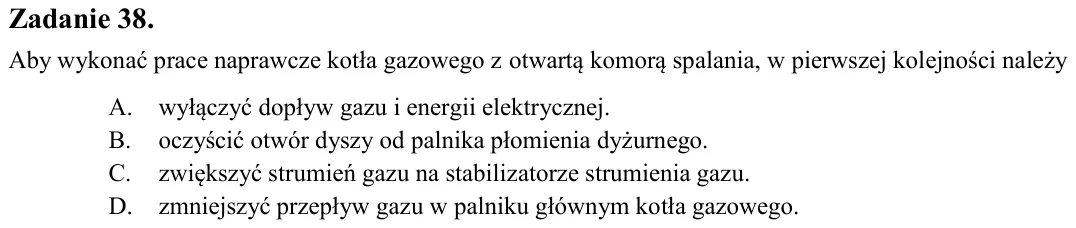

Zadanie 38. Aby wykonać prace naprawcze kotła gazowego z otwartą komorą spalania, w pierwszej kolejności należy A. wyłączyć dopływ gazu i energii elektrycznej. B. oczyścić otwór dyszy od palnika płomienia dyżurnego. C. z

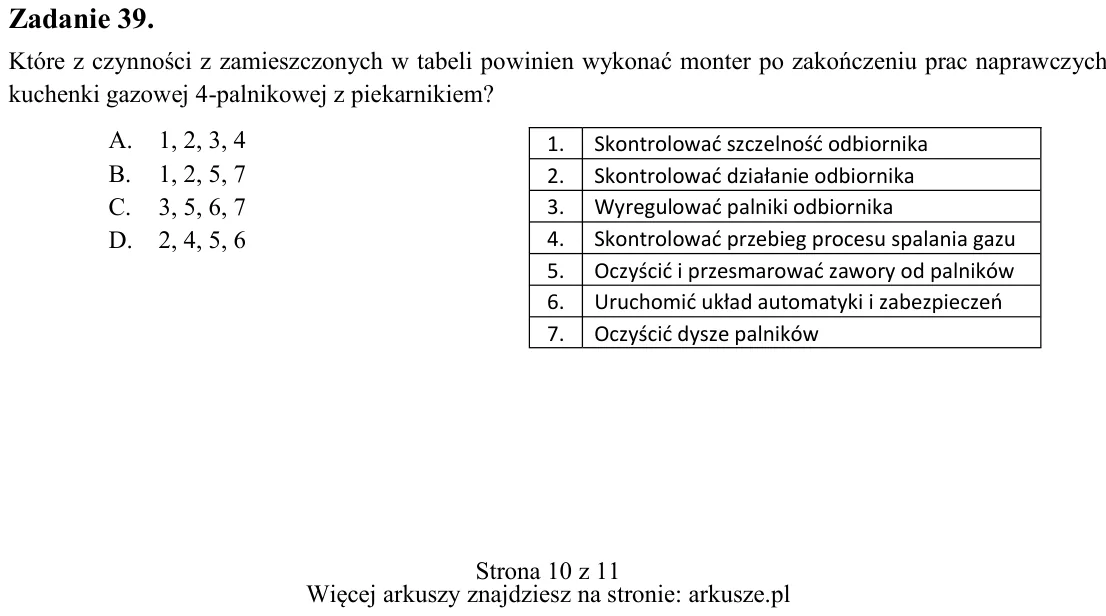

Zadanie 39. Które z czynności z zamieszczonych w tabeli powinien wykonać monter po zakończeniu prac naprawczych kuchenki gazowej 4-palnikowej z piekarnikiem? A. 1, 2, 3, 4 B. 1, 2, 5, 7 C. 3, 5, 6, 7 D. 2, 4, 5, 6 1. Sko

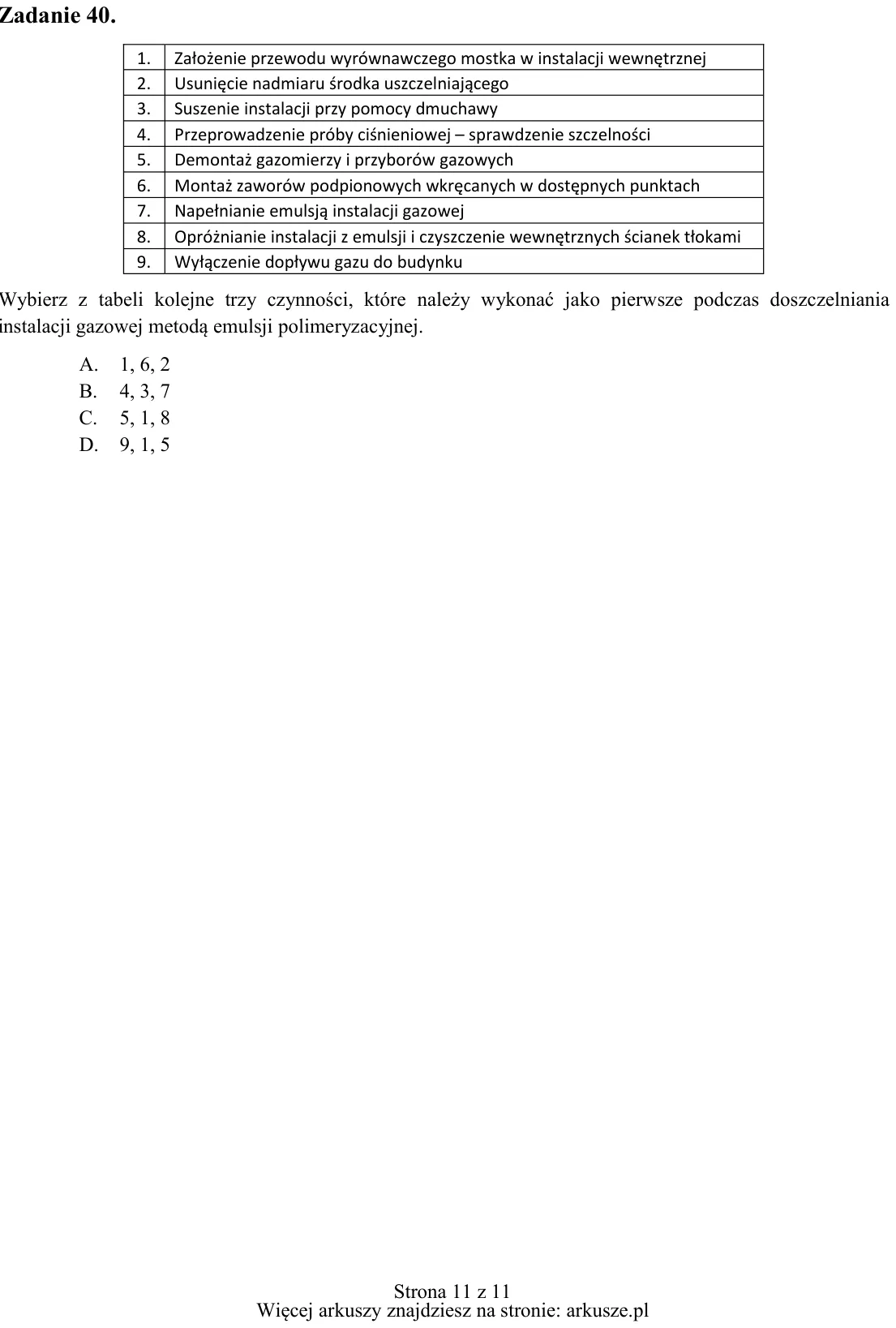

Zadanie 40. Wybierz z tabeli kolejne trzy czynności, które należy wykonać jako pierwsze podczas doszczelniania instalacji gazowej metodą emulsji polimeryzacyjnej. A. 1, 6, 2 B. 4, 3, 7 C. 5, 1, 8 D. 9, 1, 5 1. Założenie
