B27 · Egzamin zawodowy · styczeń 2018

Zadanie 1. Proces oczyszczania ścieków polegający na ich napowietrzeniu to A. sedymetacja. B. nitrifikacja. C. flotacja. D. aeracja.

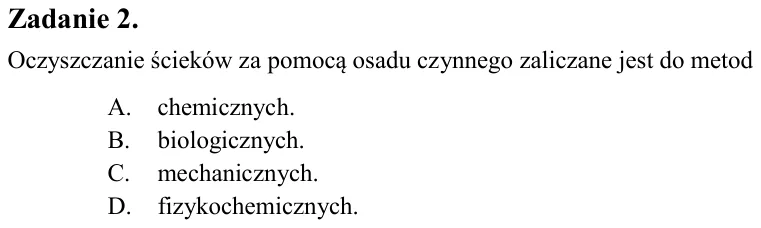

Zadanie 2. Oczyszczanie ścieków za pomocą osadu czynnego zaliczane jest do metod A. chemicznych. B. biologicznych. C. mechanicznych. D. fizykochemicznych.

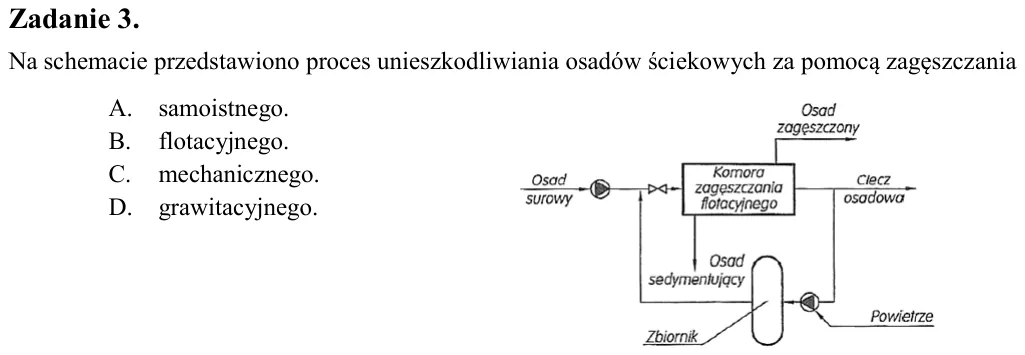

Zadanie 3. Na schemacie przedstawiono proces unieszkodliwiania osadów ściekowych za pomocą zagęszczania A. samoistnego. B. flotacyjnego. C. mechanicznego. D. grawitacyjnego.

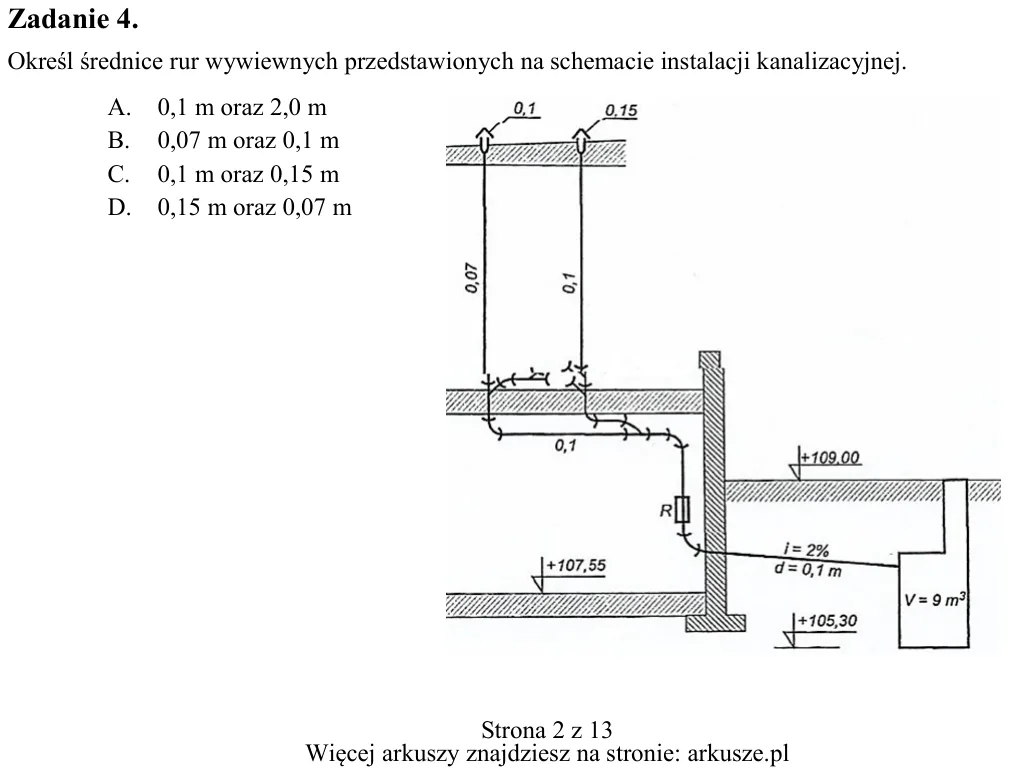

Zadanie 4. Określ średnice rur wywiewnych przedstawionych na schemacie instalacji kanalizacyjnej. A. 0,1 m oraz 2,0 m B. 0,07 m oraz 0,1 m C. 0,1 m oraz 0,15 m D. 0,15 m oraz 0,07 m

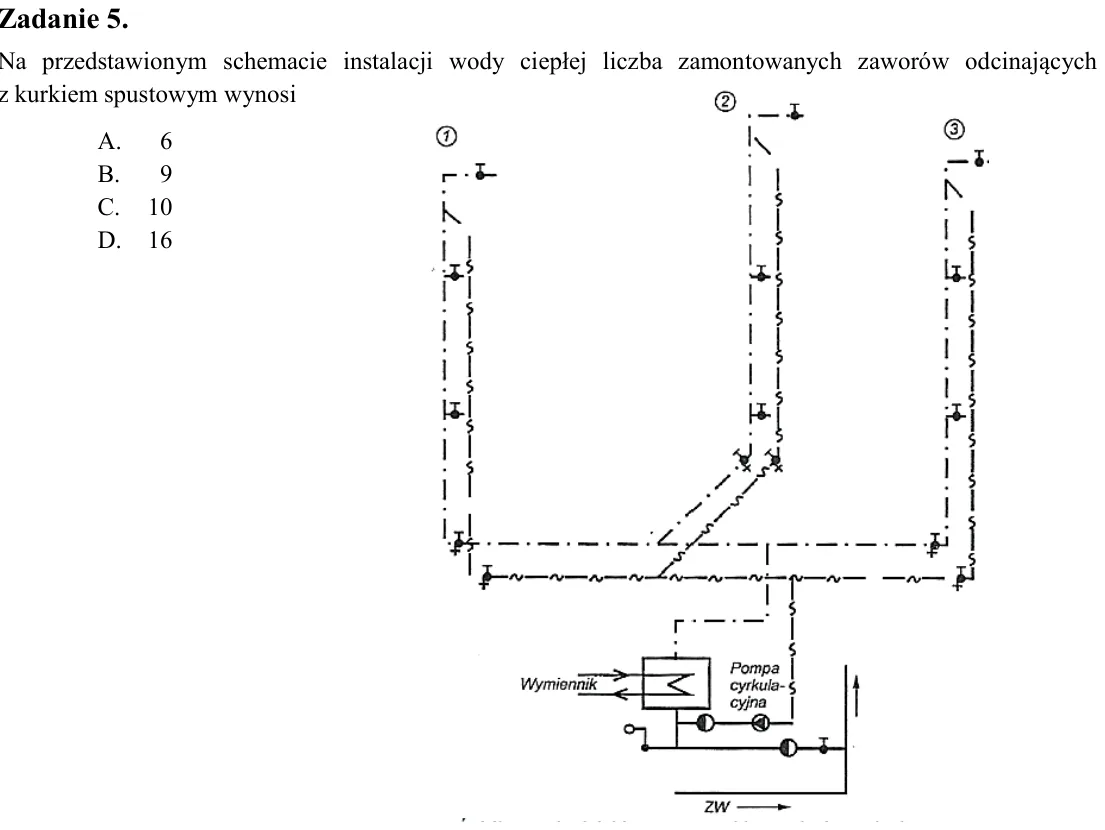

Zadanie 5. Na przedstawionym schemacie instalacji wody ciepłej liczba zamontowanych zaworów odcinających z kurkiem spustowym wynosi A. 6 B. 9 C. 10 D. 16

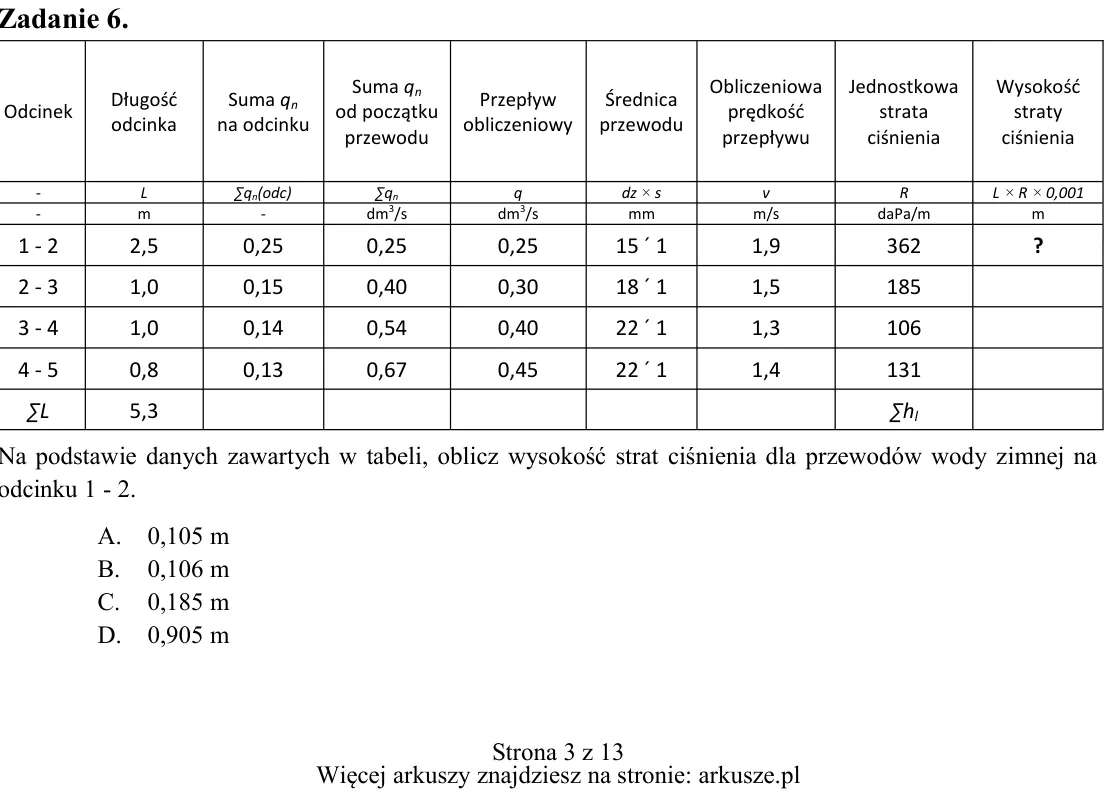

Zadanie 6. Na podstawie danych zawartych w tabeli, oblicz wysokość strat ciśnienia dla przewodów wody zimnej na odcinku 1 - 2. A. 0,105 m B. 0,106 m C. 0,185 m D. 0,905 m Odcinek Długość odcinka Suma qn na odcinku Suma q

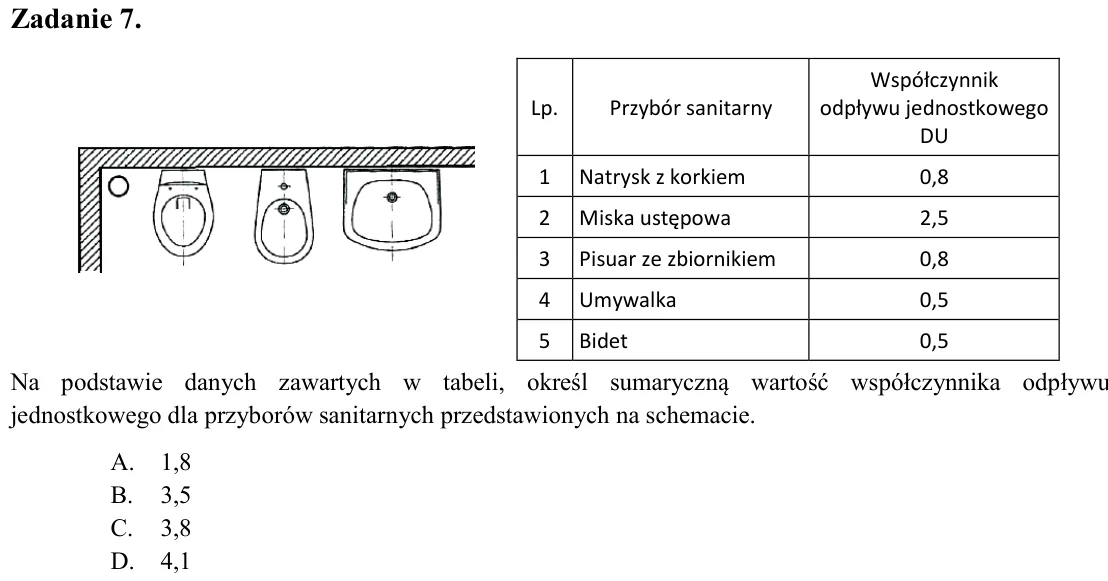

Zadanie 7. Na podstawie danych zawartych w tabeli, określ sumaryczną wartość współczynnika odpływu jednostkowego dla przyborów sanitarnych przedstawionych na schemacie. A. 1,8 B. 3,5 C. 3,8 D. 4,1

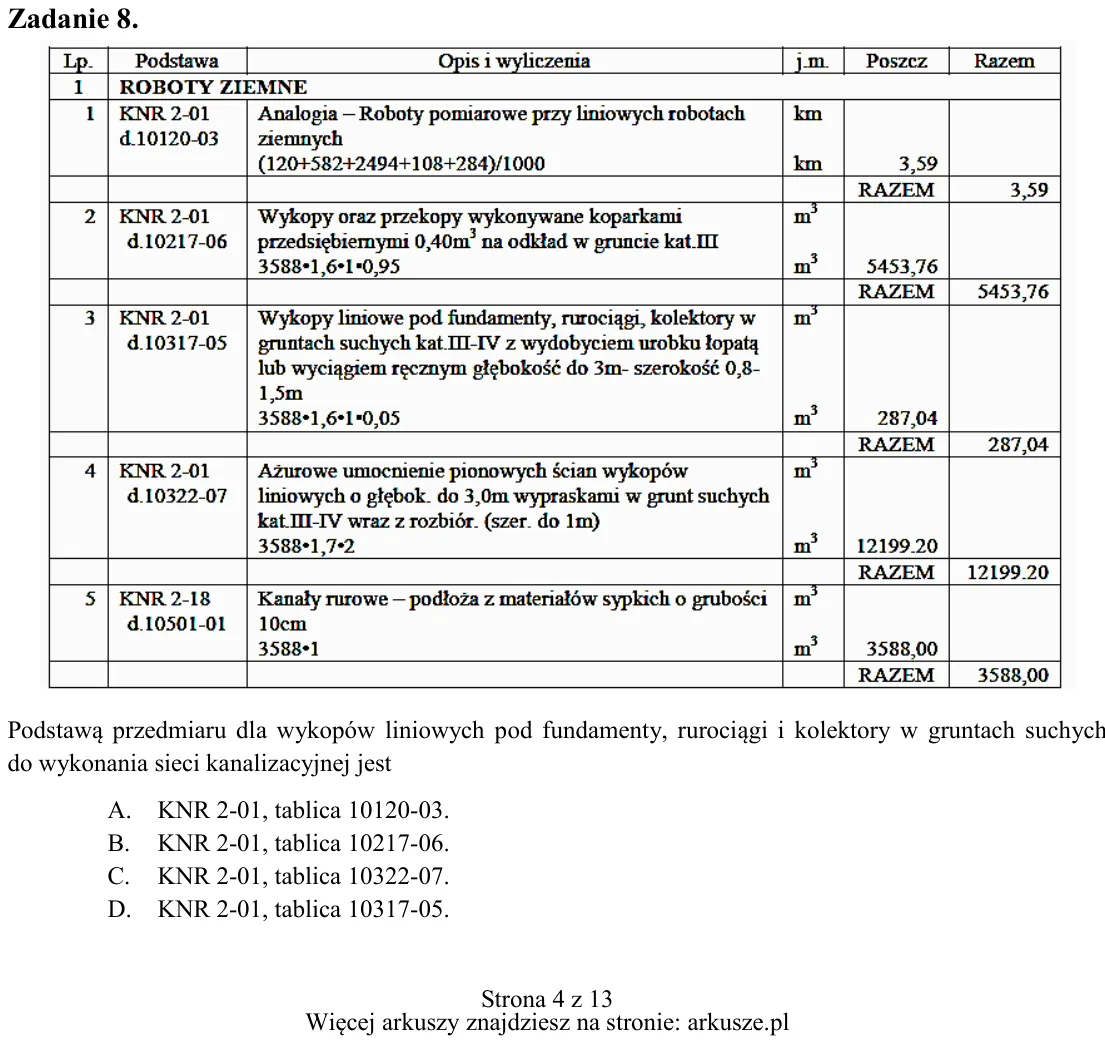

Zadanie 8. Podstawą przedmiaru dla wykopów liniowych pod fundamenty, rurociągi i kolektory w gruntach suchych do wykonania sieci kanalizacyjnej jest A. KNR 2-01, tablica 10120-03. B. KNR 2-01, tablica 10217-06. C. KNR 2-

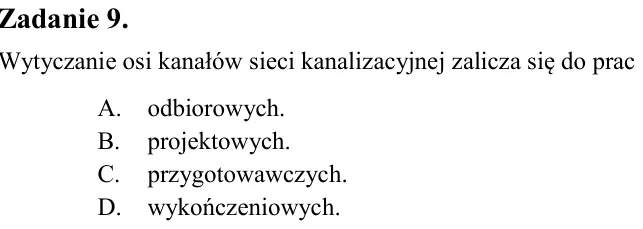

Zadanie 9. Wytyczanie osi kanałów sieci kanalizacyjnej zalicza się do prac A. odbiorowych. B. projektowych. C. przygotowawczych. D. wykończeniowych.

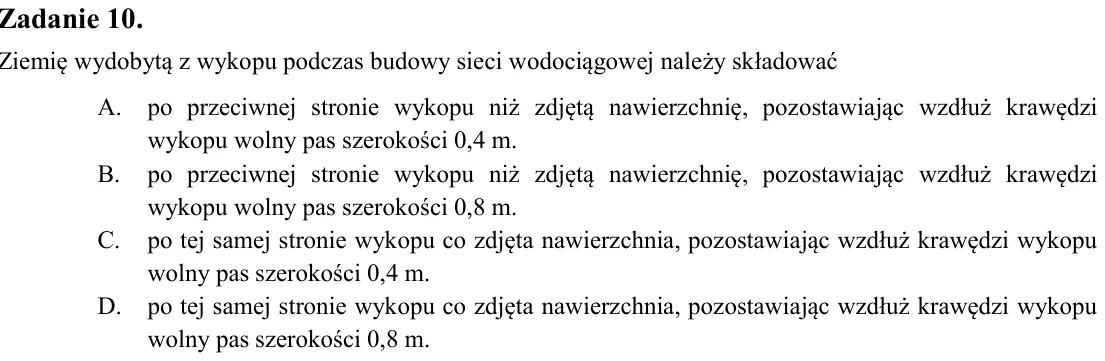

Zadanie 10. Ziemię wydobytą z wykopu podczas budowy sieci wodociągowej należy składować A. po przeciwnej stronie wykopu niż zdjętą nawierzchnię, pozostawiając wzdłuż krawędzi wykopu wolny pas szerokości 0,4 m. B. po prze

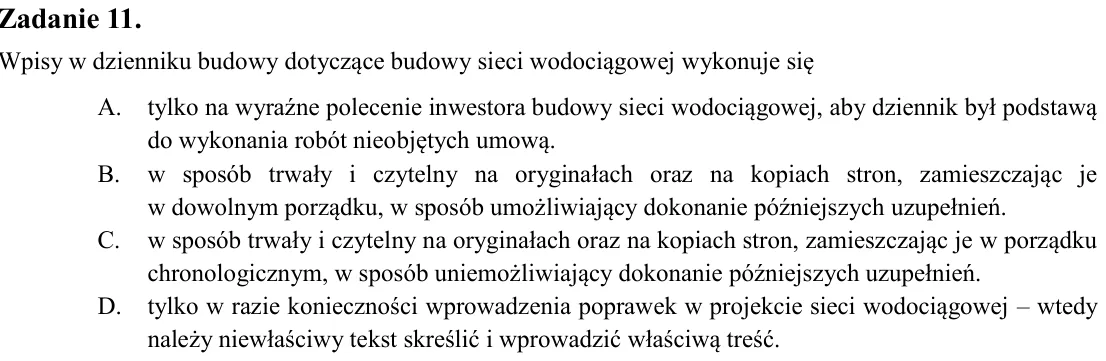

Zadanie 11. Wpisy w dzienniku budowy dotyczące budowy sieci wodociągowej wykonuje się A. tylko na wyraźne polecenie inwestora budowy sieci wodociągowej, aby dziennik był podstawą do wykonania robót nieobjętych umową. B.

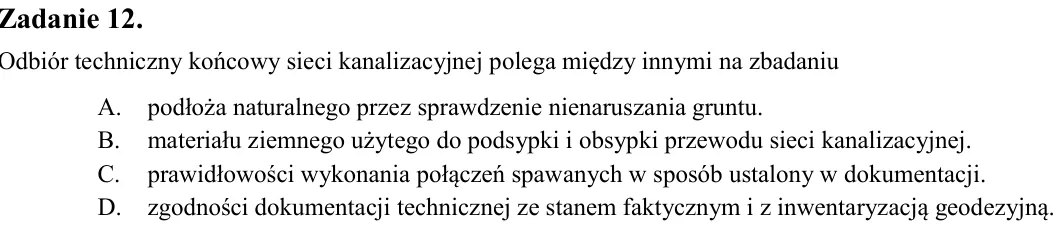

Zadanie 12. Odbiór techniczny końcowy sieci kanalizacyjnej polega między innymi na zbadaniu A. podłoża naturalnego przez sprawdzenie nienaruszania gruntu. B. materiału ziemnego użytego do podsypki i obsypki przewodu siec

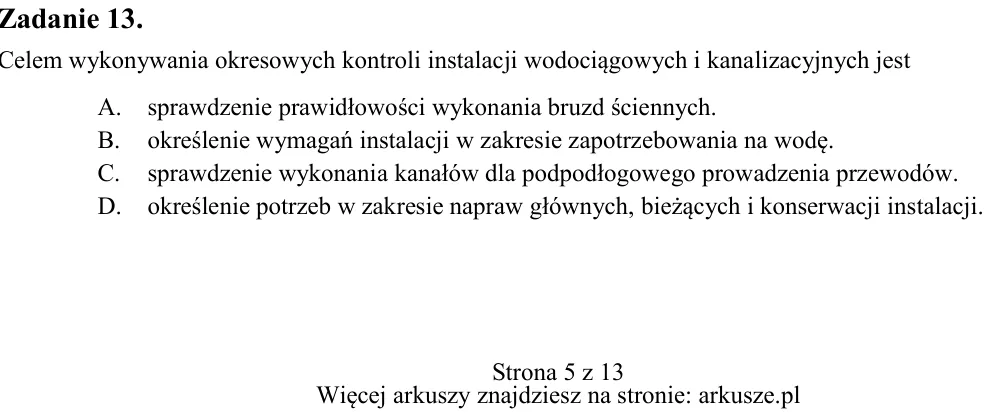

Zadanie 13. Celem wykonywania okresowych kontroli instalacji wodociągowych i kanalizacyjnych jest A. sprawdzenie prawidłowości wykonania bruzd ściennych. B. określenie wymagań instalacji w zakresie zapotrzebowania na wod

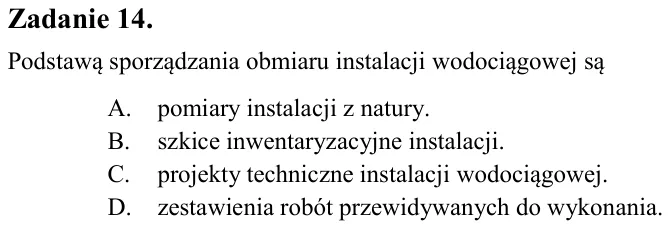

Zadanie 14. Podstawą sporządzania obmiaru instalacji wodociągowej są A. pomiary instalacji z natury. B. szkice inwentaryzacyjne instalacji. C. projekty techniczne instalacji wodociągowej. D. zestawienia robót przewidywan

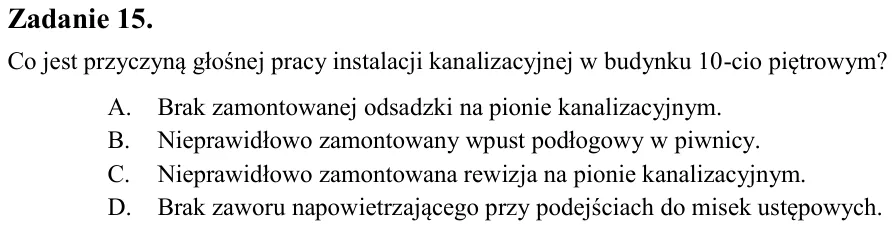

Zadanie 15. Co jest przyczyną głośnej pracy instalacji kanalizacyjnej w budynku 10-cio piętrowym? A. Brak zamontowanej odsadzki na pionie kanalizacyjnym. B. Nieprawidłowo zamontowany wpust podłogowy w piwnicy. C. Niepraw

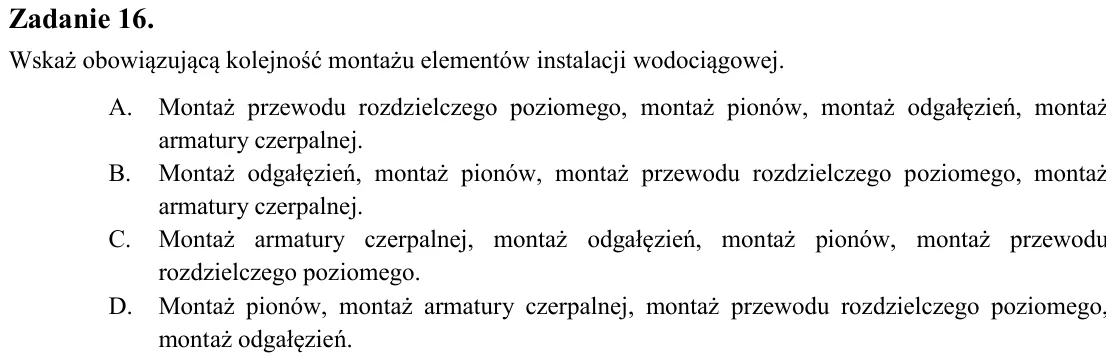

Zadanie 16. Wskaż obowiązującą kolejność montażu elementów instalacji wodociągowej. A. Montaż przewodu rozdzielczego poziomego, montaż pionów, montaż odgałęzień, montaż armatury czerpalnej. B. Montaż odgałęzień, montaż p

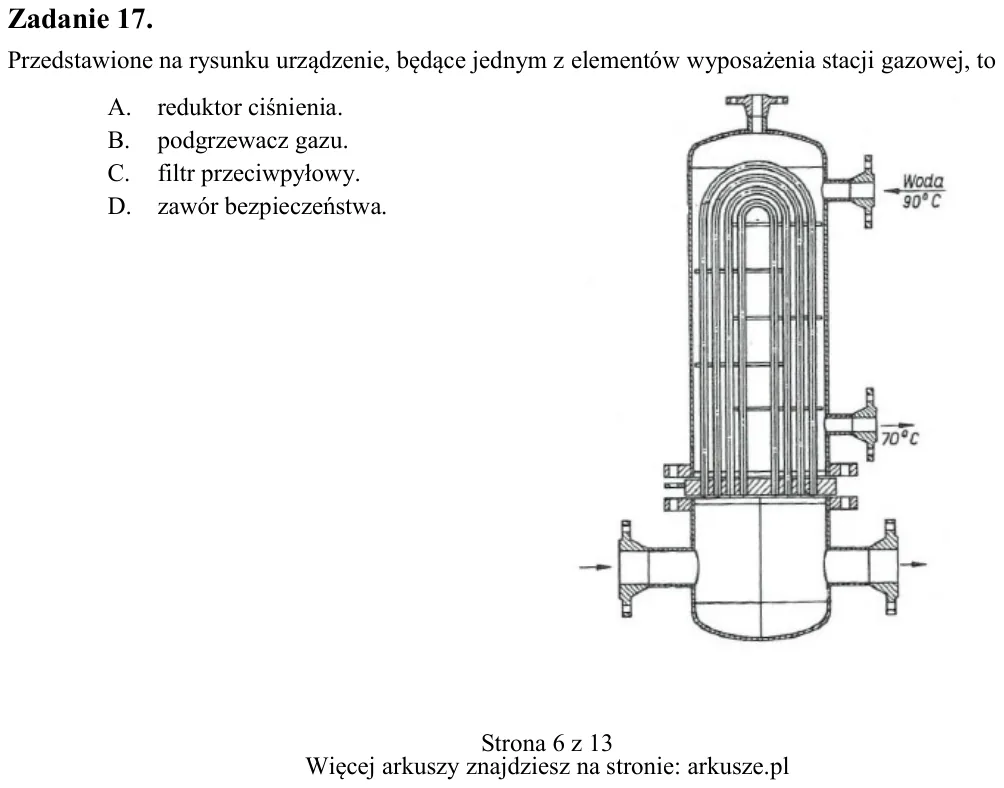

Zadanie 17. Przedstawione na rysunku urządzenie, będące jednym z elementów wyposażenia stacji gazowej, to A. reduktor ciśnienia. B. podgrzewacz gazu. C. filtr przeciwpyłowy. D. zawór bezpieczeństwa.

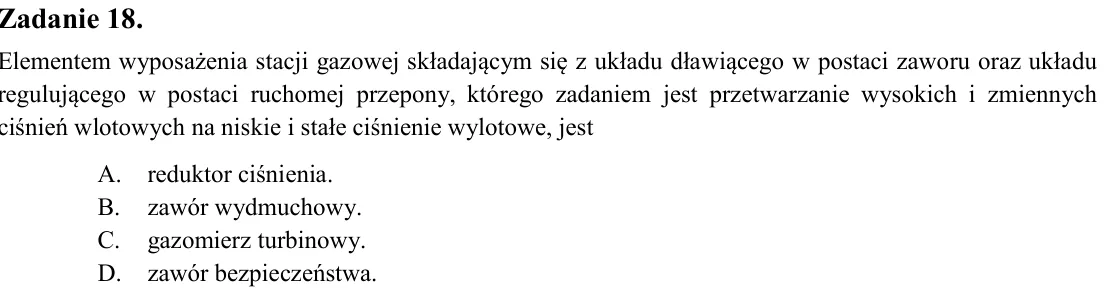

Zadanie 18. Elementem wyposażenia stacji gazowej składającym się z układu dławiącego w postaci zaworu oraz układu regulującego w postaci ruchomej przepony, którego zadaniem jest przetwarzanie wysokich i zmiennych ciśnień

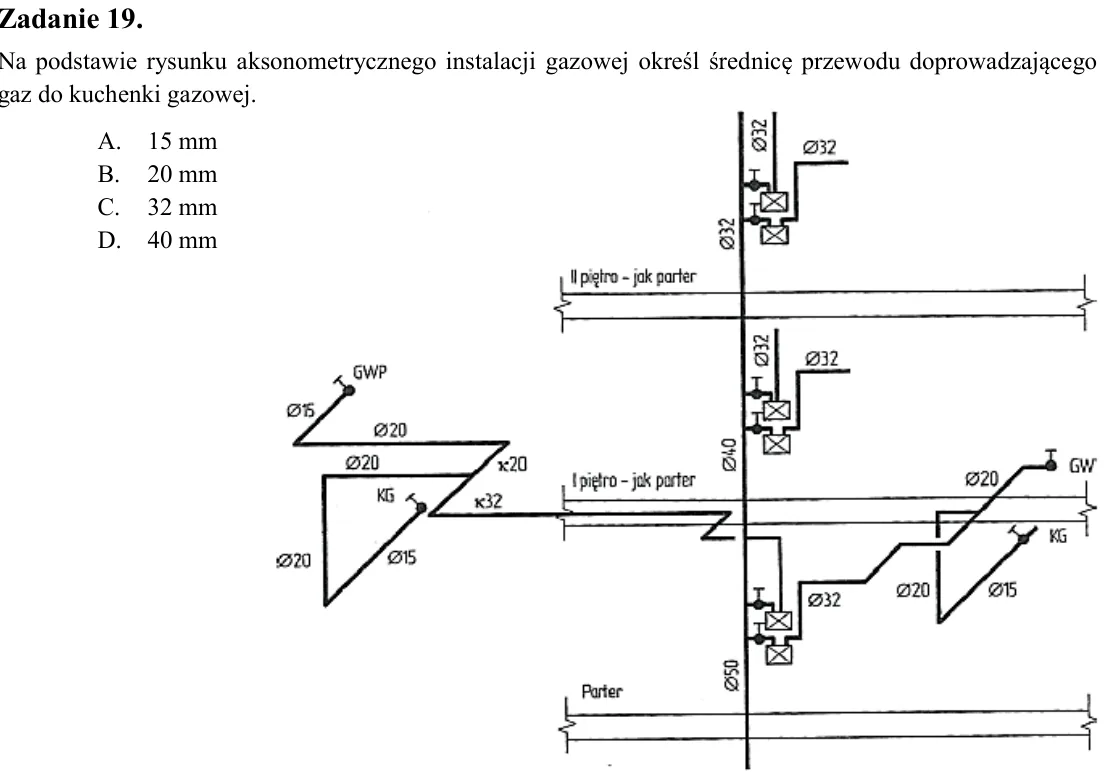

Zadanie 19. Na podstawie rysunku aksonometrycznego instalacji gazowej określ średnicę przewodu doprowadzającego gaz do kuchenki gazowej. A. 15 mm B. 20 mm C. 32 mm D. 40 mm

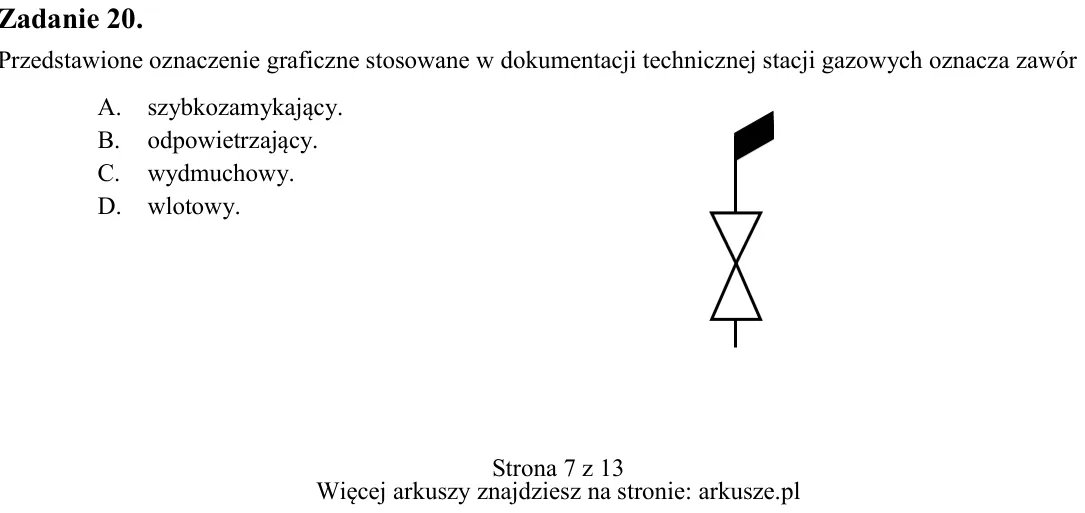

Zadanie 20. Przedstawione oznaczenie graficzne stosowane w dokumentacji technicznej stacji gazowych oznacza zawór A. szybkozamykający. B. odpowietrzający. C. wydmuchowy. D. wlotowy.

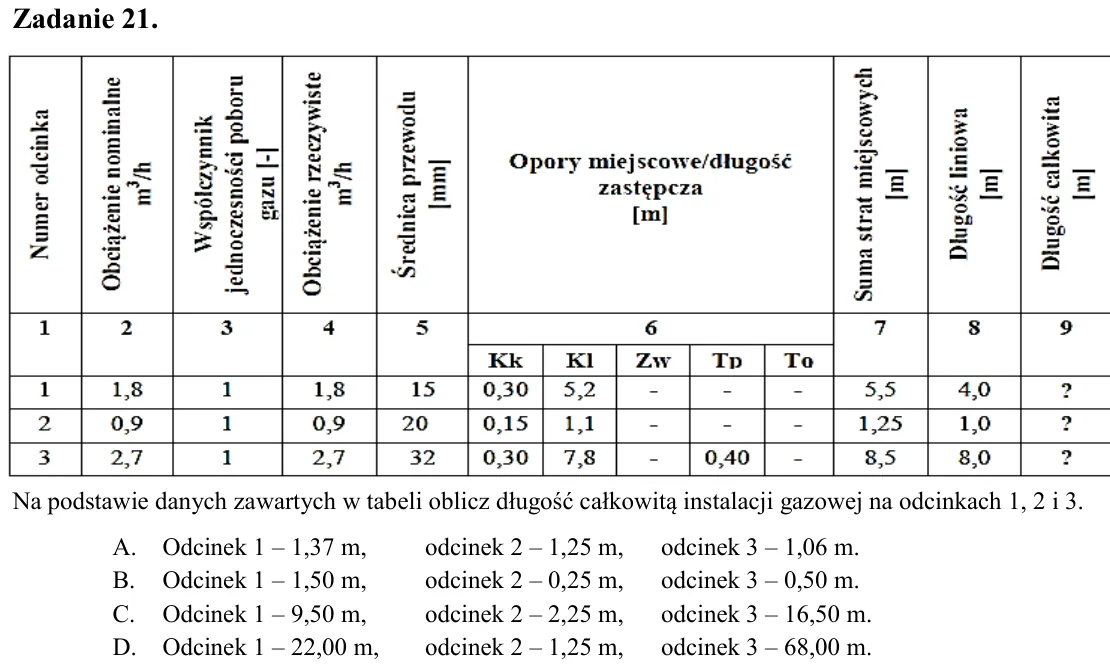

Zadanie 21. Na podstawie danych zawartych w tabeli oblicz długość całkowitą instalacji gazowej na odcinkach 1, 2 i 3. A. Odcinek 1 - 1,37 m, odcinek 2 - 1,25 m, odcinek 3 - 1,06 m. B. Odcinek 1 - 1,50 m, odcinek 2 - 0,25

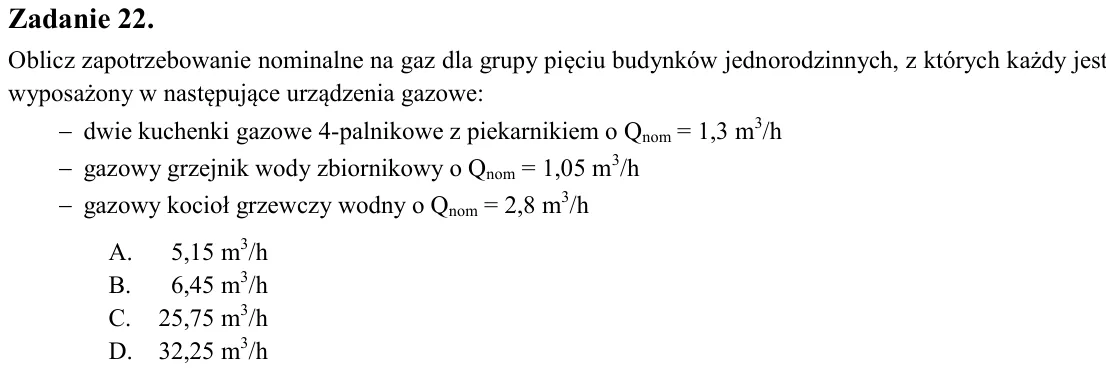

Zadanie 22. Oblicz zapotrzebowanie nominalne na gaz dla grupy pięciu budynków jednorodzinnych, z których każdy jest wyposażony w następujące urządzenia gazowe:  dwie kuchenki gazowe 4-palnikowe z piekarnikiem o Qnom = 1

Zadanie 23. Minimalne przykrycie rury przyłączy gazowych wykonanych z rur polietylenowych wynosi A. 0,3 m B. 0,4 m C. 0,5 m D. 0,6 m

Zadanie 24. Kontrolę stanu technicznego instalacji gazowej przeprowadza się wraz z kontrolą stanu technicznego A. instalacji elektrycznej. B. przewodów grzewczych. C. instalacji wodociągowej i odgromowej. D. przewodów sp

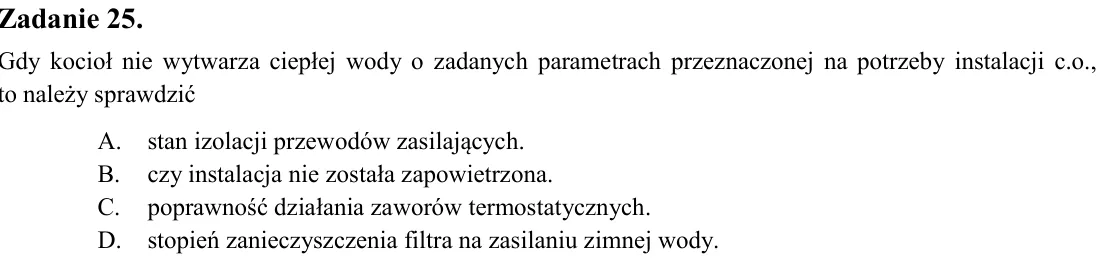

Zadanie 25. Gdy kocioł nie wytwarza ciepłej wody o zadanych parametrach przeznaczonej na potrzeby instalacji c.o., to należy sprawdzić A. stan izolacji przewodów zasilających. B. czy instalacja nie została zapowietrzona.

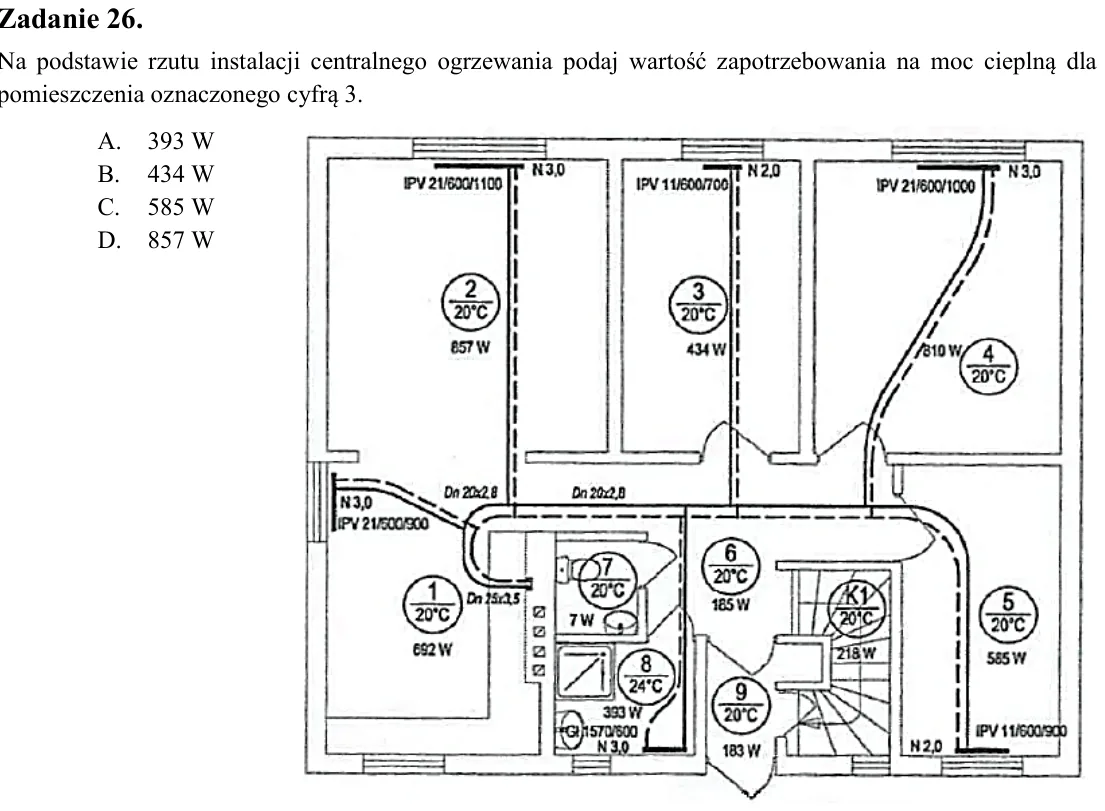

Zadanie 26. Na podstawie rzutu instalacji centralnego ogrzewania podaj wartość zapotrzebowania na moc cieplną dla pomieszczenia oznaczonego cyfrą 3. A. 393 W B. 434 W C. 585 W D. 857 W

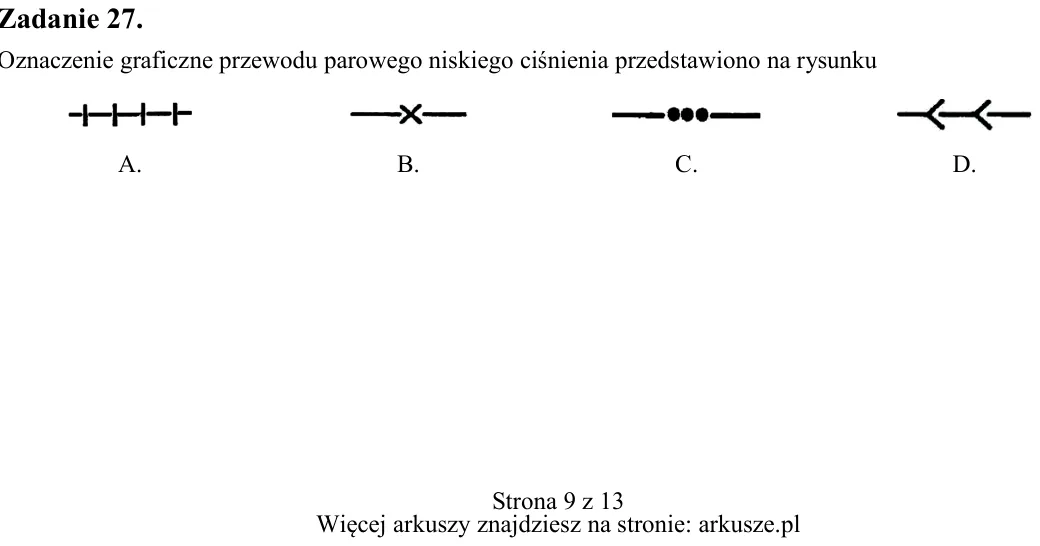

Zadanie 27. Oznaczenie graficzne przewodu parowego niskiego ciśnienia przedstawiono na rysunku A. B. C. D.

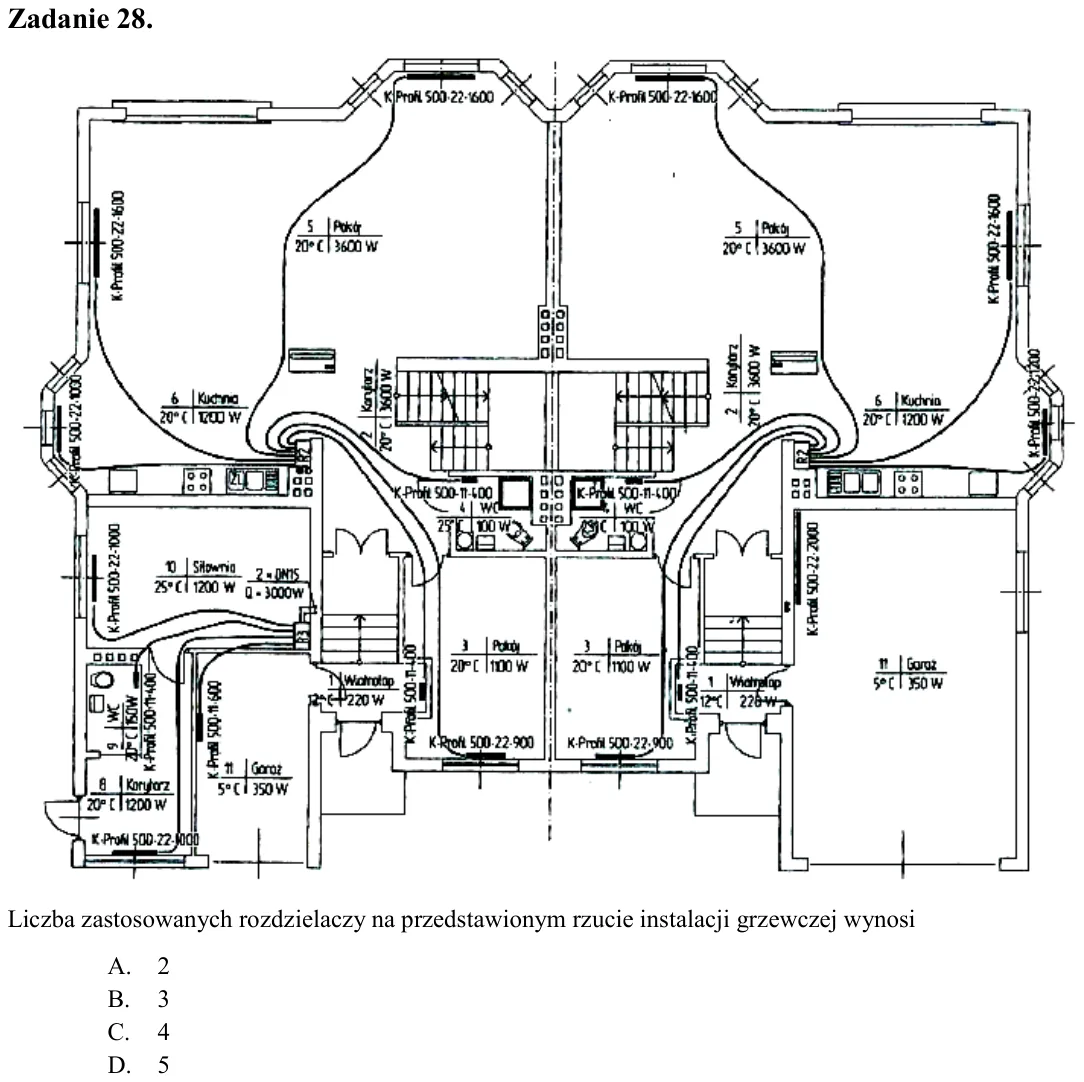

Zadanie 28. Liczba zastosowanych rozdzielaczy na przedstawionym rzucie instalacji grzewczej wynosi A. 2 B. 3 C. 4 D. 5

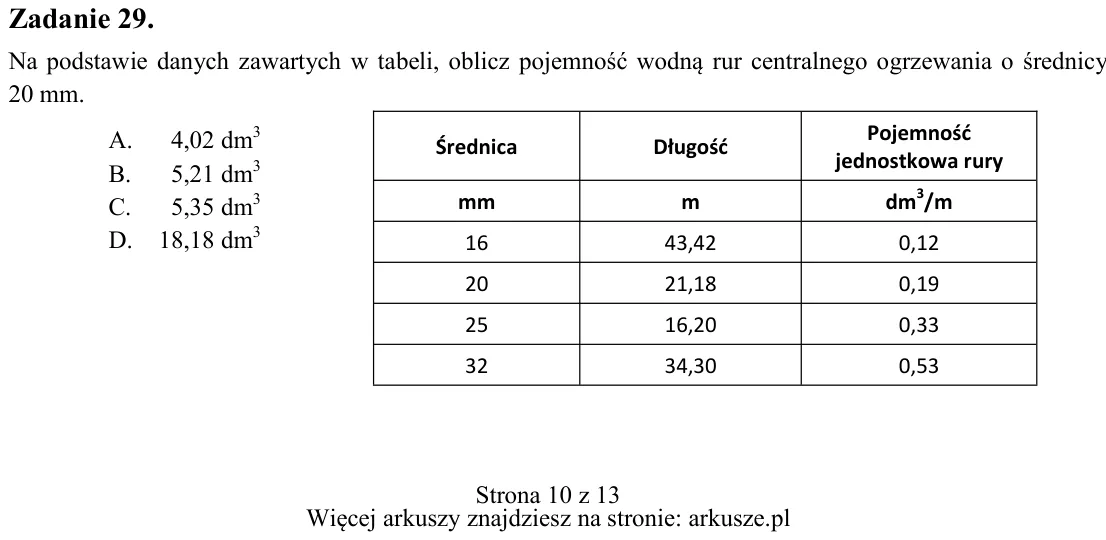

Zadanie 29. Na podstawie danych zawartych w tabeli, oblicz pojemność wodną rur centralnego ogrzewania o średnicy 20 mm. A. 4,02 dm3 B. 5,21 dm3 C. 5,35 dm3 D. 18,18 dm3 Średnica Długość Pojemność jednostkowa rury mm m dm

Zadanie 30. Oblicz kubaturę wewnętrzną pomieszczenia o wysokości 2,5 m i powierzchni 19,0 m2. A. 7,6 m3 B. 16,5 m3 C. 21,5 m3 D. 47,5 m3

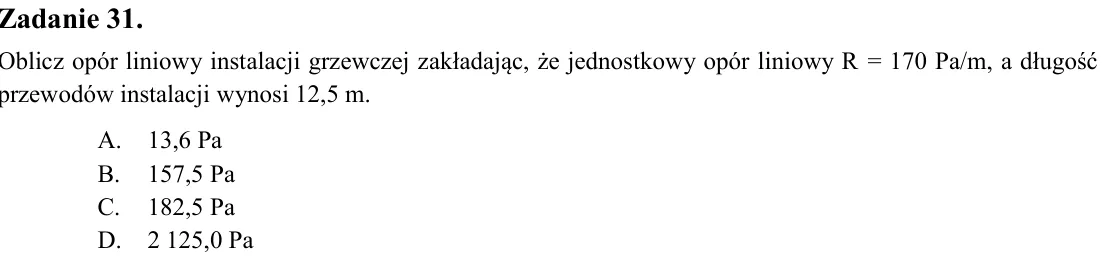

Zadanie 31. Oblicz opór liniowy instalacji grzewczej zakładając, że jednostkowy opór liniowy R = 170 Pa/m, a długość przewodów instalacji wynosi 12,5 m. A. 13,6 Pa B. 157,5 Pa C. 182,5 Pa D. 2 125,0 Pa

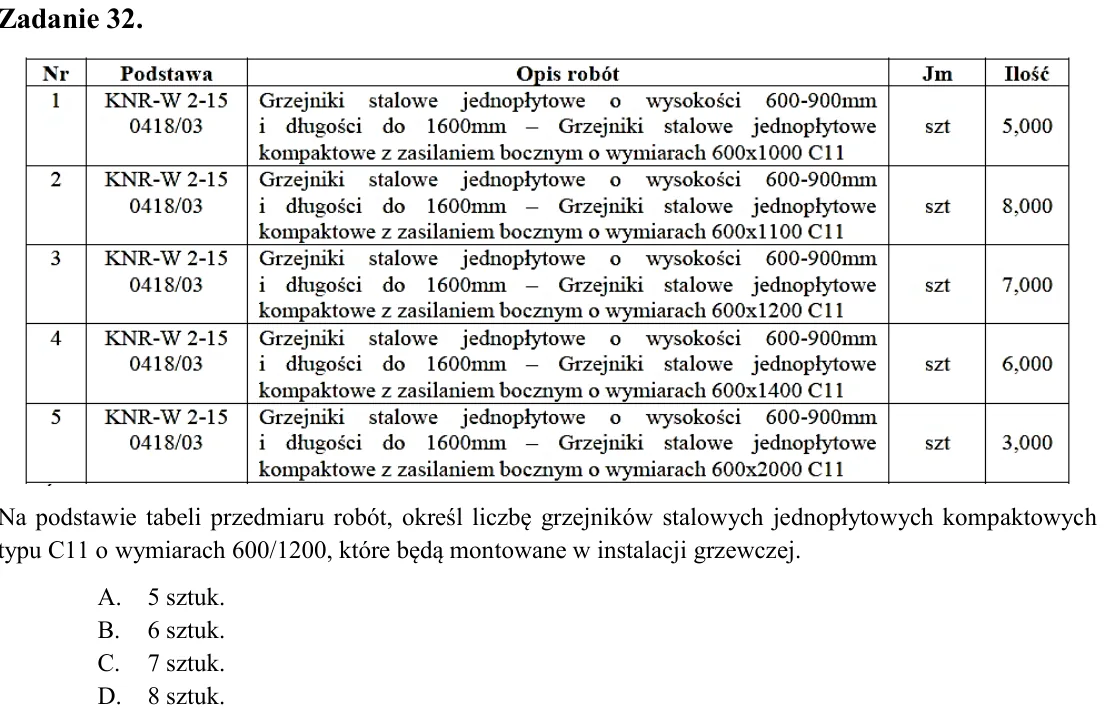

Zadanie 32. Na podstawie tabeli przedmiaru robót, określ liczbę grzejników stalowych jednopłytowych kompaktowych typu C11 o wymiarach 600/1200, które będą montowane w instalacji grzewczej. A. 5 sztuk. B. 6 sztuk. C. 7 sz

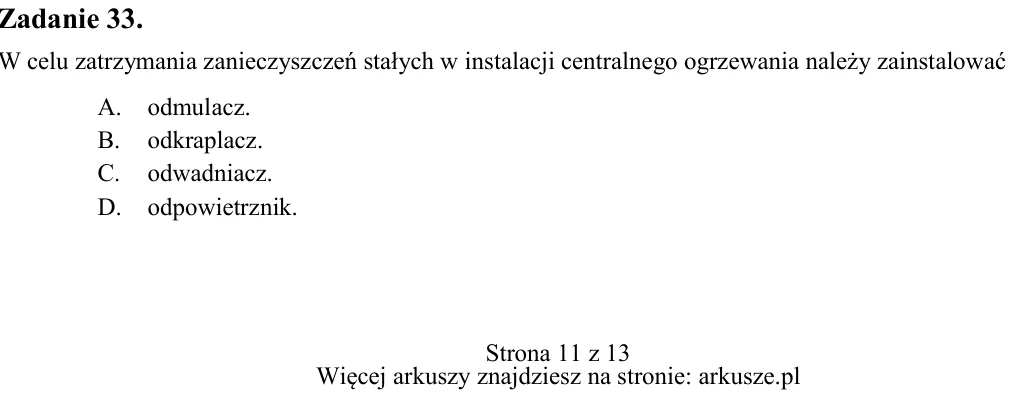

Zadanie 33. W celu zatrzymania zanieczyszczeń stałych w instalacji centralnego ogrzewania należy zainstalować A. odmulacz. B. odkraplacz. C. odwadniacz. D. odpowietrznik.

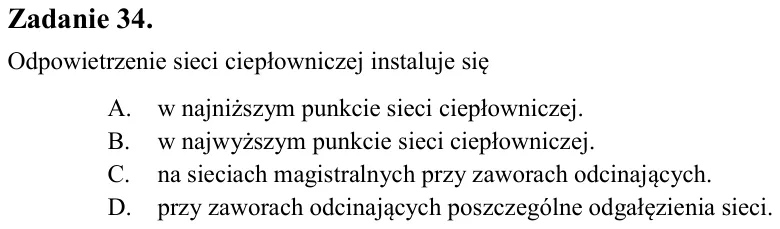

Zadanie 34. Odpowietrzenie sieci ciepłowniczej instaluje się A. w najniższym punkcie sieci ciepłowniczej. B. w najwyższym punkcie sieci ciepłowniczej. C. na sieciach magistralnych przy zaworach odcinających. D. przy zawo

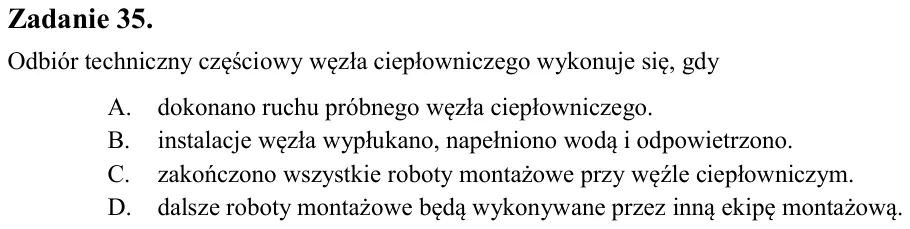

Zadanie 35. Odbiór techniczny częściowy węzła ciepłowniczego wykonuje się, gdy A. dokonano ruchu próbnego węzła ciepłowniczego. B. instalacje węzła wypłukano, napełniono wodą i odpowietrzono. C. zakończono wszystkie robo

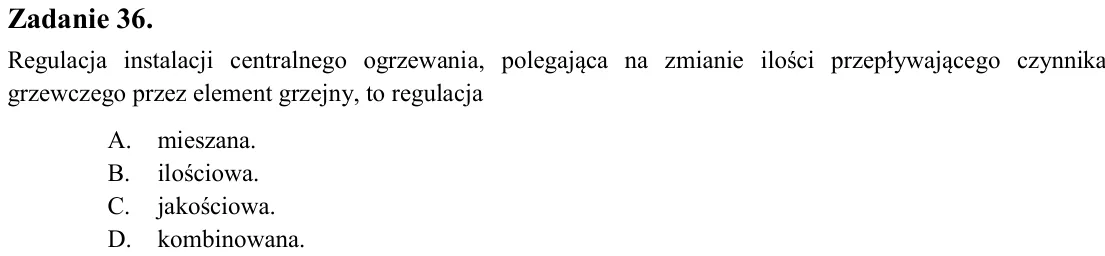

Zadanie 36. Regulacja instalacji centralnego ogrzewania, polegająca na zmianie ilości przepływającego czynnika grzewczego przez element grzejny, to regulacja A. mieszana. B. ilościowa. C. jakościowa. D. kombinowana.

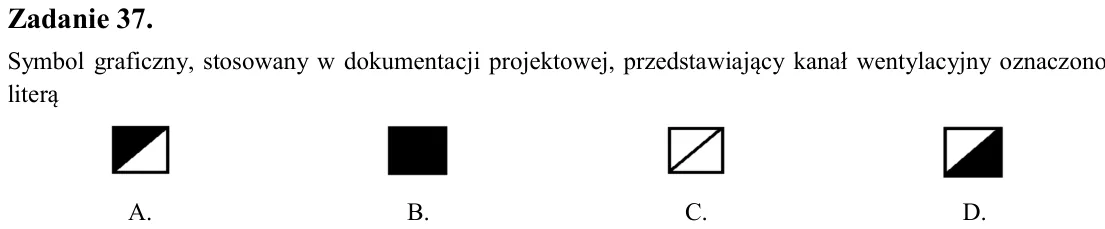

Zadanie 37. Symbol graficzny, stosowany w dokumentacji projektowej, przedstawiający kanał wentylacyjny oznaczono literą

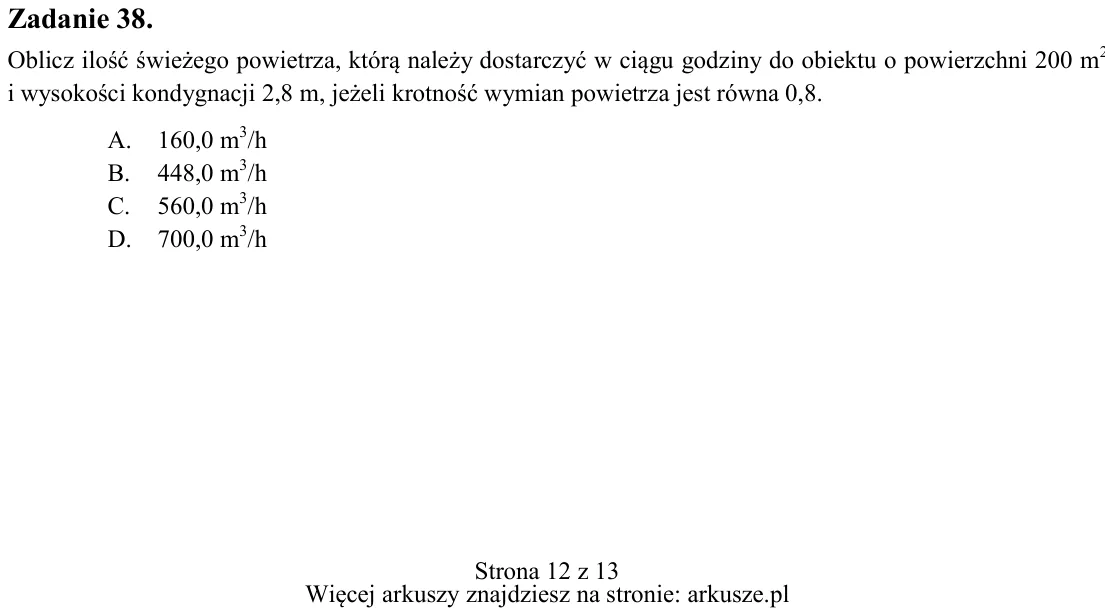

Zadanie 38. Oblicz ilość świeżego powietrza, którą należy dostarczyć w ciągu godziny do obiektu o powierzchni 200 m2 i wysokości kondygnacji 2,8 m, jeżeli krotność wymian powietrza jest równa 0,8. A. 160,0 m3/h B. 448,0

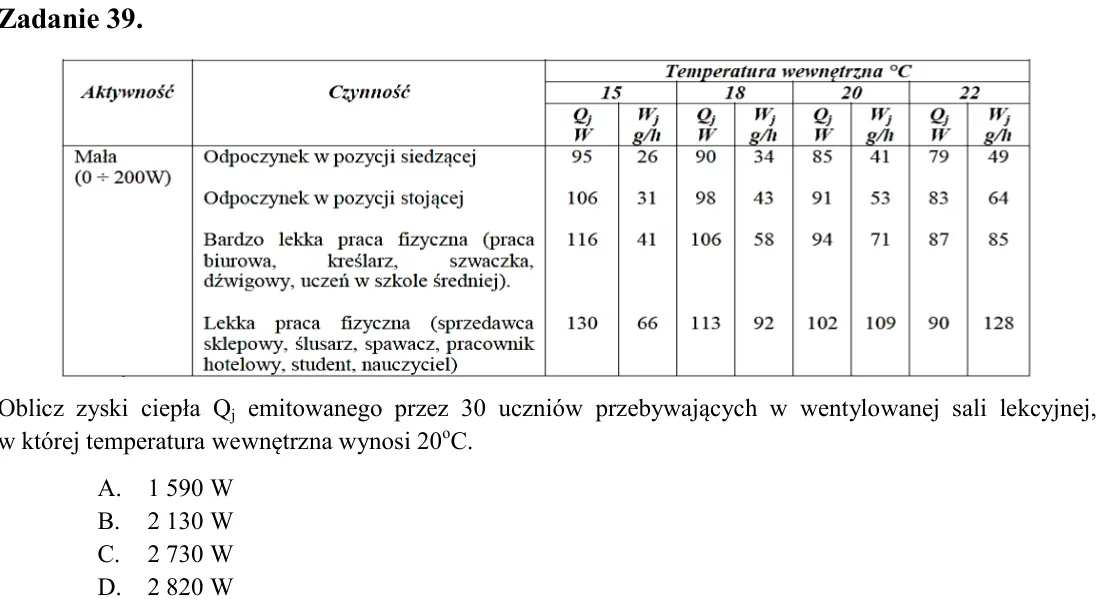

Zadanie 39. Oblicz zyski ciepła Qj emitowanego przez 30 uczniów przebywających w wentylowanej sali lekcyjnej, w której temperatura wewnętrzna wynosi 20oC. A. 1 590 W B. 2 130 W C. 2 730 W D. 2 820 W

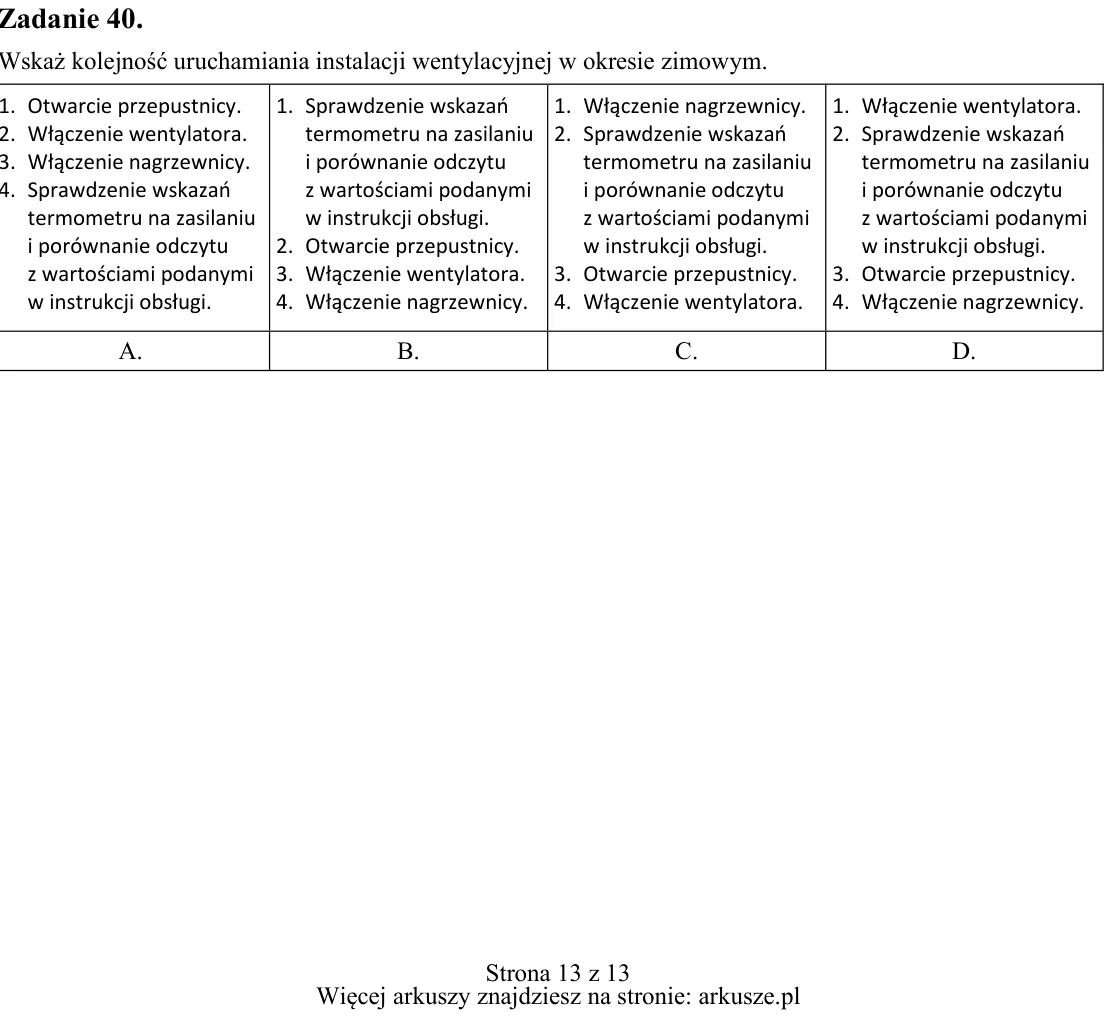

Zadanie 40. Wskaż kolejność uruchamiania instalacji wentylacyjnej w okresie zimowym. 1. Otwarcie przepustnicy. 2. Włączenie wentylatora. 3. Włączenie nagrzewnicy. 4. Sprawdzenie wskazań termometru na zasilaniu i porównan
