B34 · Egzamin zawodowy · czerwiec 2013

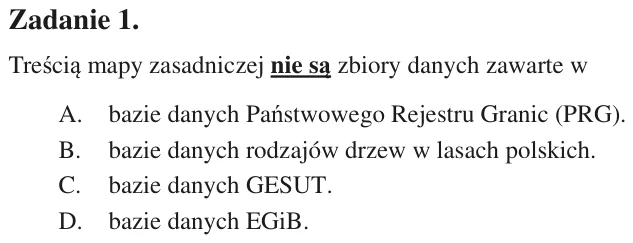

Zadanie 1. Treścią mapy zasadniczej nie są zbiory danych zawarte w A. bazie danych Państwowego Rejestru Granic (PRG). B. bazie danych rodzajów drzew w lasach polskich. C. bazie danych GESUT. D. bazie danych EGiB.

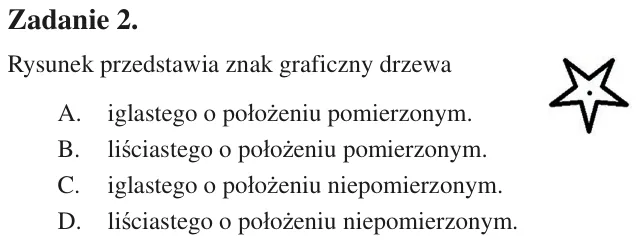

Zadanie 2. Rysunek przedstawia znak graficzny drzewa A. iglastego o położeniu pomierzonym. B. liściastego o położeniu pomierzonym. C. iglastego o położeniu niepomierzonym. D. liściastego o położeniu niepomierzonym.

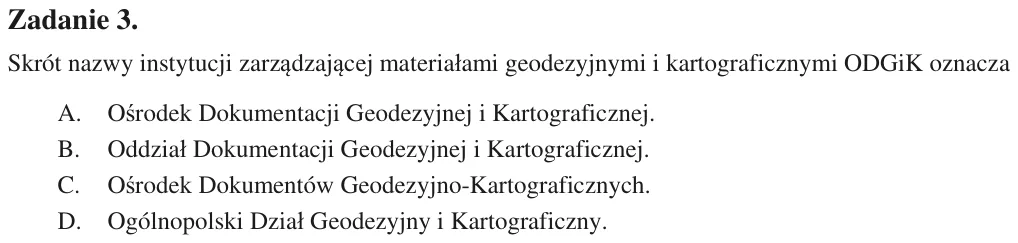

Zadanie 3. Skrót nazwy instytucji zarządzającej materiałami geodezyjnymi i kartograficznymi ODGiK oznacza A. Ośrodek Dokumentacji Geodezyjnej i Kartograficznej. B. Oddział Dokumentacji Geodezyjnej i Kartograficznej. C. O

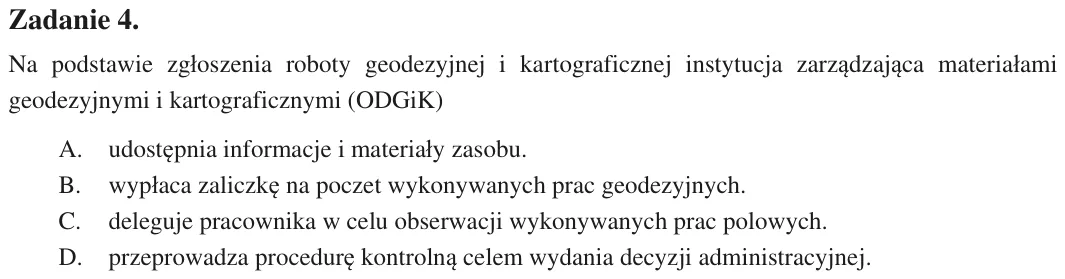

Zadanie 4. Na podstawie zgłoszenia roboty geodezyjnej i kartograficznej instytucja zarządzająca materiałami geodezyjnymi i kartograficznymi (ODGiK) A. udostępnia informacje i materiały zasobu. B. wypłaca zaliczkę na pocz

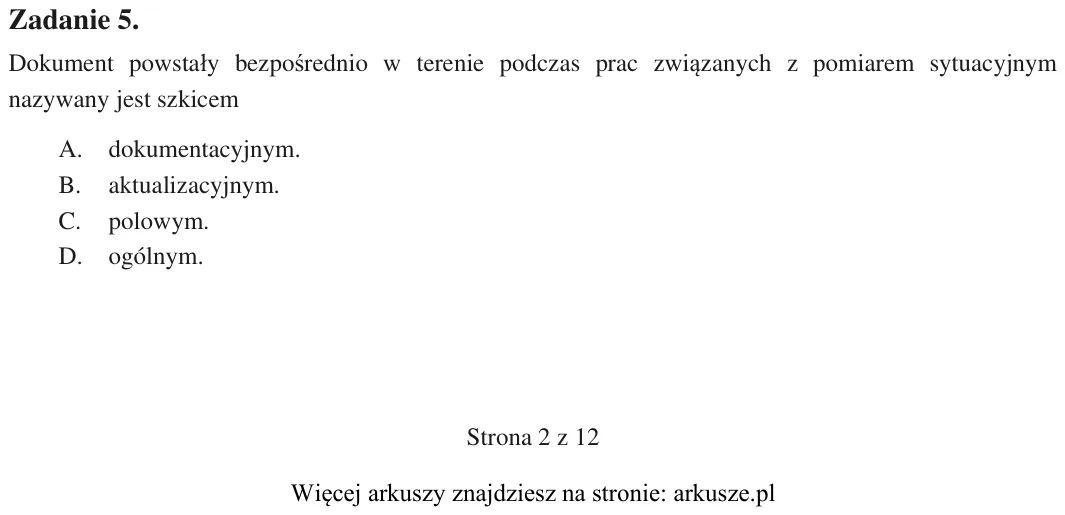

Zadanie 5. Dokument powstały bezpośrednio w terenie podczas prac związanych z pomiarem sytuacyjnym nazywany jest szkicem A. dokumentacyjnym. B. aktualizacyjnym. C. polowym. D. ogólnym.

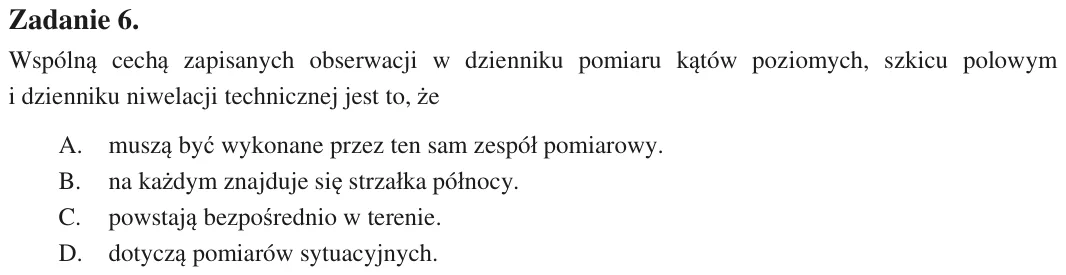

Zadanie 6. Wspólną cechą zapisanych obserwacji w dzienniku pomiaru kątów poziomych, szkicu polowym i dzienniku niwelacji technicznej jest to, że A. muszą być wykonane przez ten sam zespół pomiarowy. B. na każdym znajduje

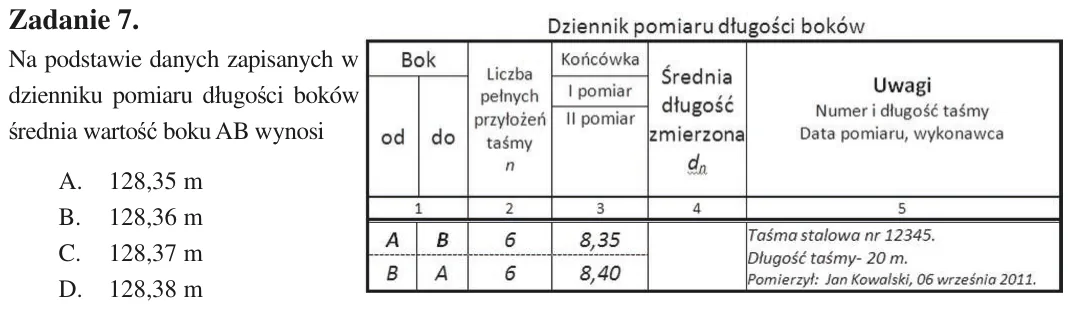

Zadanie 7. Na podstawie danych zapisanych w dzienniku pomiaru długości boków średnia wartość boku AB wynosi A. 128,35 m B. 128,36 m C. 128,37 m D. 128,38 m

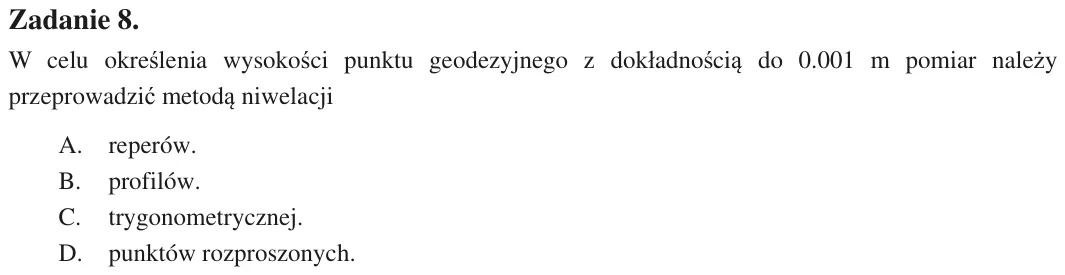

Zadanie 8. W celu określenia wysokości punktu geodezyjnego z dokładnością do 0.001 m pomiar należy przeprowadzić metodą niwelacji A. reperów. B. profilów. C. trygonometrycznej. D. punktów rozproszonych.

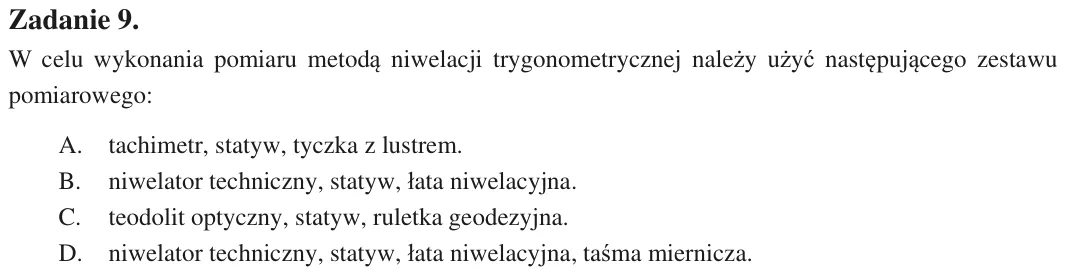

Zadanie 9. W celu wykonania pomiaru metodą niwelacji trygonometrycznej należy użyć następującego zestawu pomiarowego: A. tachimetr, statyw, tyczka z lustrem. B. niwelator techniczny, statyw, łata niwelacyjna. C. teodolit

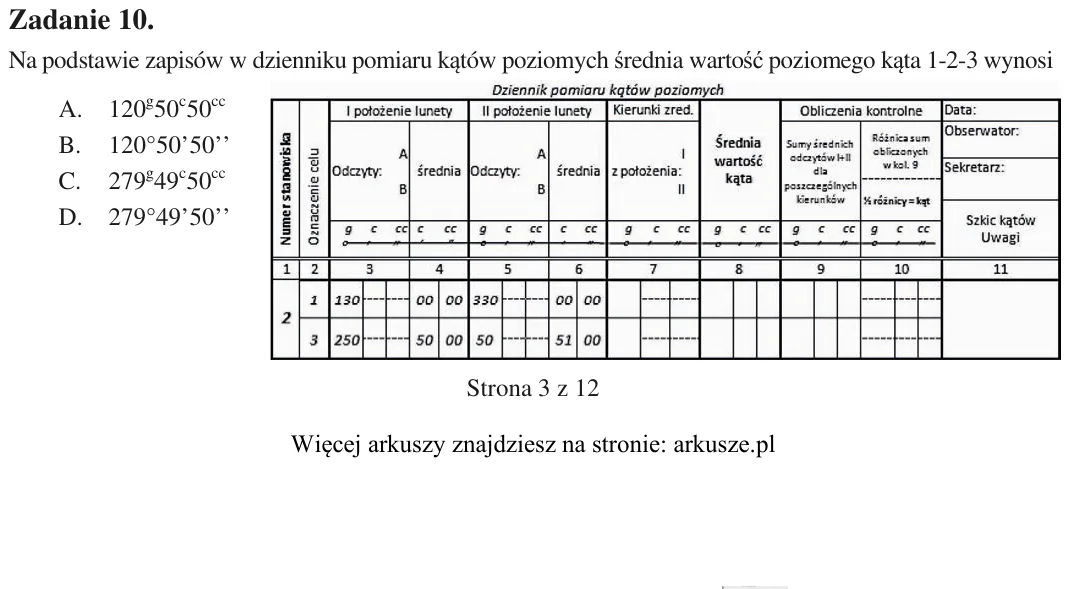

Zadanie 10. Na podstawie zapisów w dzienniku pomiaru kątów poziomych średnia wartość poziomego kąta 1-2-3 wynosi A. 120g50c50cc B. 120°50’50’’ C. 279g49c50cc D. 279°49’50’’

Zadanie 11. Odczyt na łacie niwelacyjnej przedstawionej na rysunku wynosi A. 1705 B. 1745 C. 1785 D. 1795

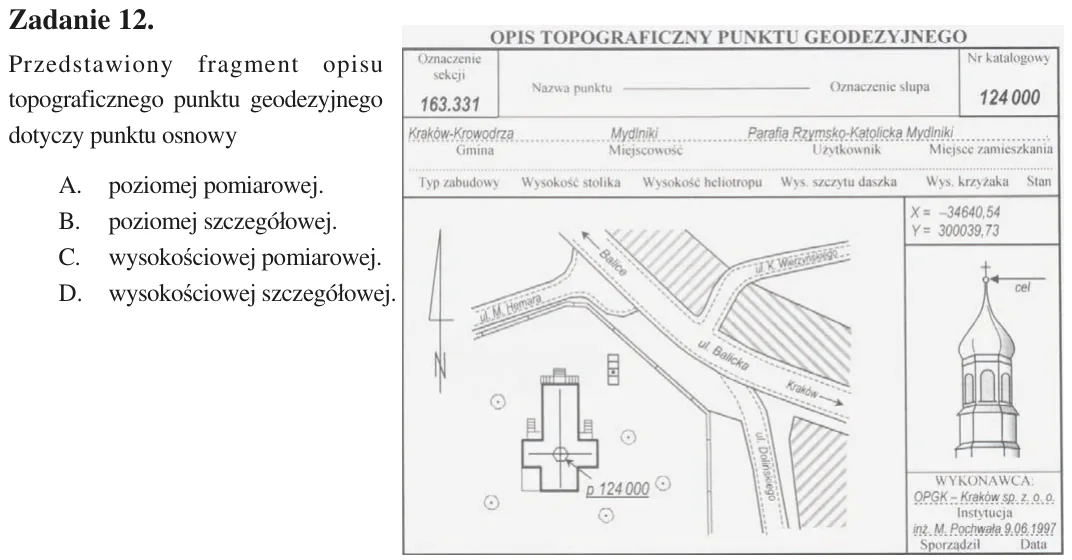

Zadanie 12. Przedstawiony fragment opisu topograficznego punktu geodezyjnego dotyczy punktu osnowy A. poziomej pomiarowej. B. poziomej szczegółowej. C. wysokościowej pomiarowej. D. wysokościowej szczegółowej.

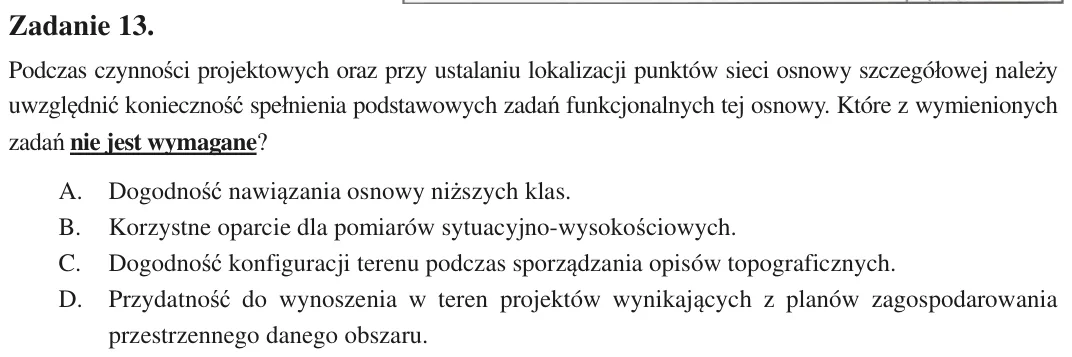

Zadanie 13. Podczas czynności projektowych oraz przy ustalaniu lokalizacji punktów sieci osnowy szczegółowej należy uwzględnić konieczność spełnienia podstawowych zadań funkcjonalnych tej osnowy. Które z wymienionych zad

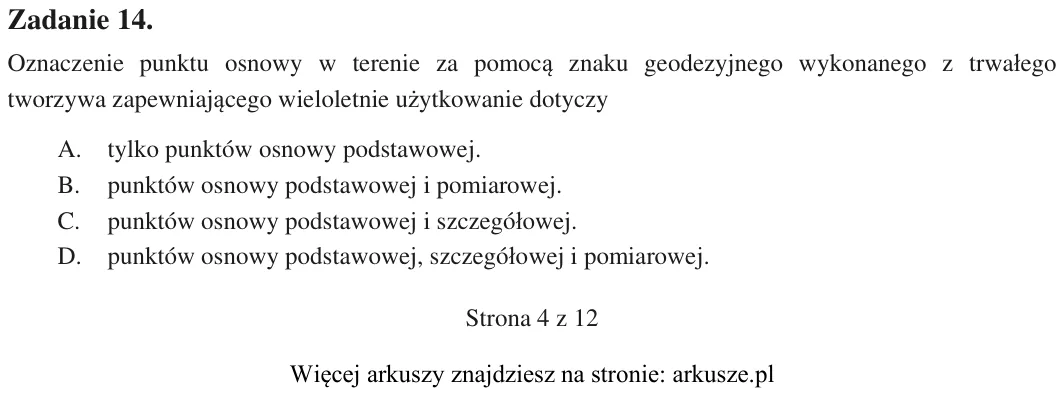

Zadanie 14. Oznaczenie punktu osnowy w terenie za pomocą znaku geodezyjnego wykonanego z trwałego tworzywa zapewniającego wieloletnie użytkowanie dotyczy A. tylko punktów osnowy podstawowej. B. punktów osnowy podstawowej

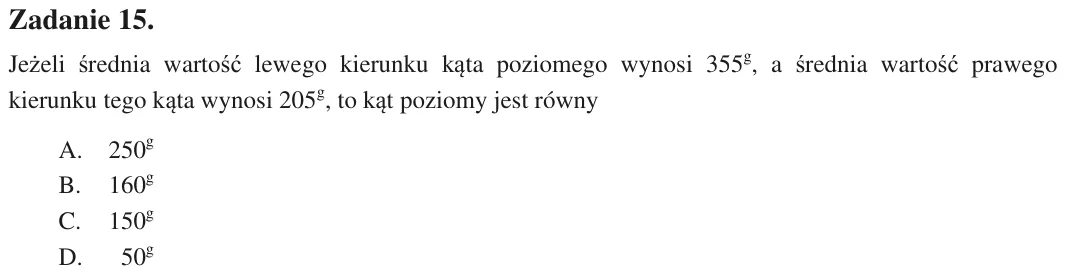

Zadanie 15. Jeżeli średnia wartość lewego kierunku kąta poziomego wynosi 355g, a średnia wartość prawego kierunku tego kąta wynosi 205g, to kąt poziomy jest równy A. 250g B. 160g C. 150g D. 50g

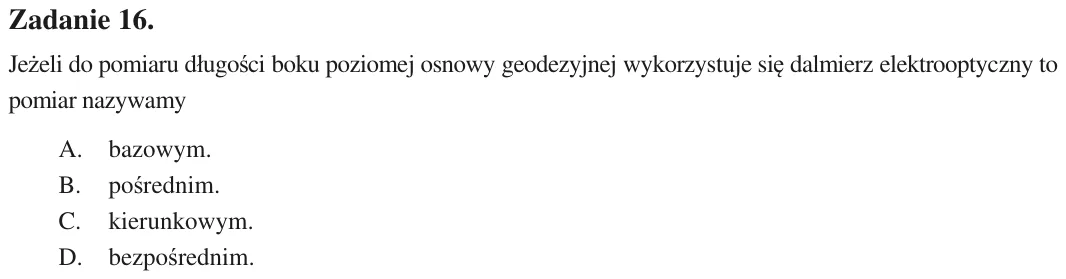

Zadanie 16. Jeżeli do pomiaru długości boku poziomej osnowy geodezyjnej wykorzystuje się dalmierz elektrooptyczny to pomiar nazywamy A. bazowym. B. pośrednim. C. kierunkowym. D. bezpośrednim.

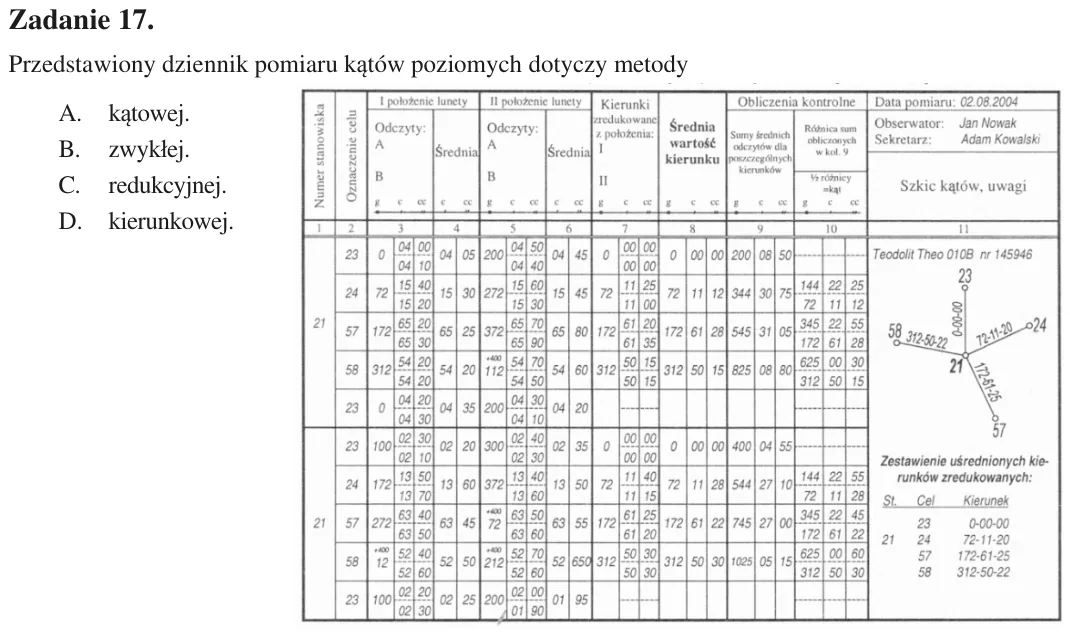

Zadanie 17. Przedstawiony dziennik pomiaru kątów poziomych dotyczy metody A. kątowej. B. zwykłej. C. redukcyjnej. D. kierunkowej.

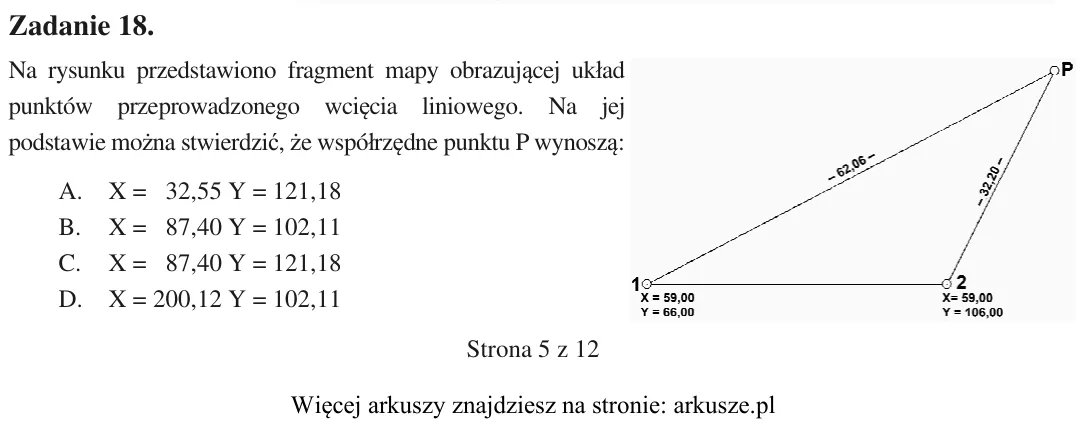

Zadanie 18. Na rysunku przedstawiono fragment mapy obrazującej układ punktów przeprowadzonego wcięcia liniowego. Na jej podstawie można stwierdzić, że współrzędne punktu P wynoszą: A. X = 32,55 Y = 121,18 B. X = 87,40 Y

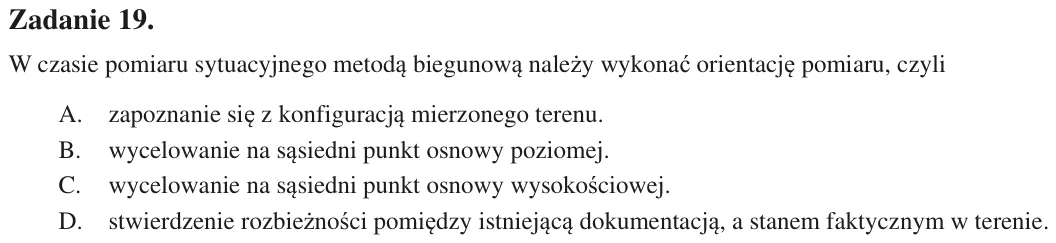

Zadanie 19. W czasie pomiaru sytuacyjnego metodą biegunową należy wykonać orientację pomiaru, czyli A. zapoznanie się z konfiguracją mierzonego terenu. B. wycelowanie na sąsiedni punkt osnowy poziomej. C. wycelowanie na

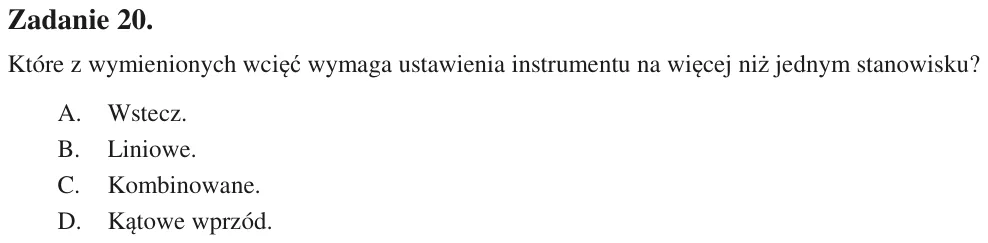

Zadanie 20. Które z wymienionych wcięć wymaga ustawienia instrumentu na więcej niż jednym stanowisku? A. Wstecz. B. Liniowe. C. Kombinowane. D. Kątowe wprzód.

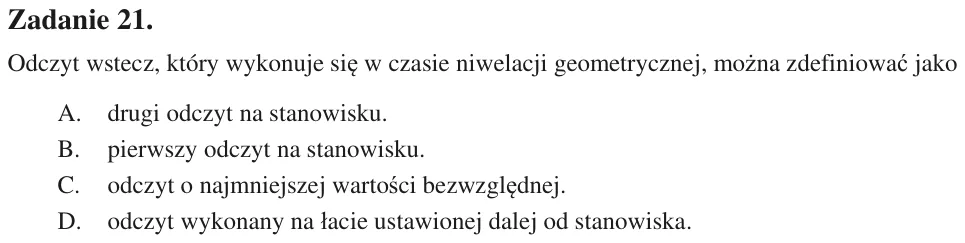

Zadanie 21. Odczyt wstecz, który wykonuje się w czasie niwelacji geometrycznej, można zdefiniować jako A. drugi odczyt na stanowisku. B. pierwszy odczyt na stanowisku. C. odczyt o najmniejszej wartości bezwzględnej. D. o

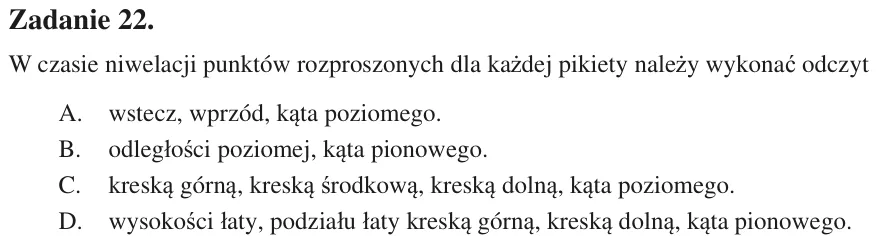

Zadanie 22. W czasie niwelacji punktów rozproszonych dla każdej pikiety należy wykonać odczyt A. wstecz, wprzód, kąta poziomego. B. odległości poziomej, kąta pionowego. C. kreską górną, kreską środkową, kreską dolną, kąt

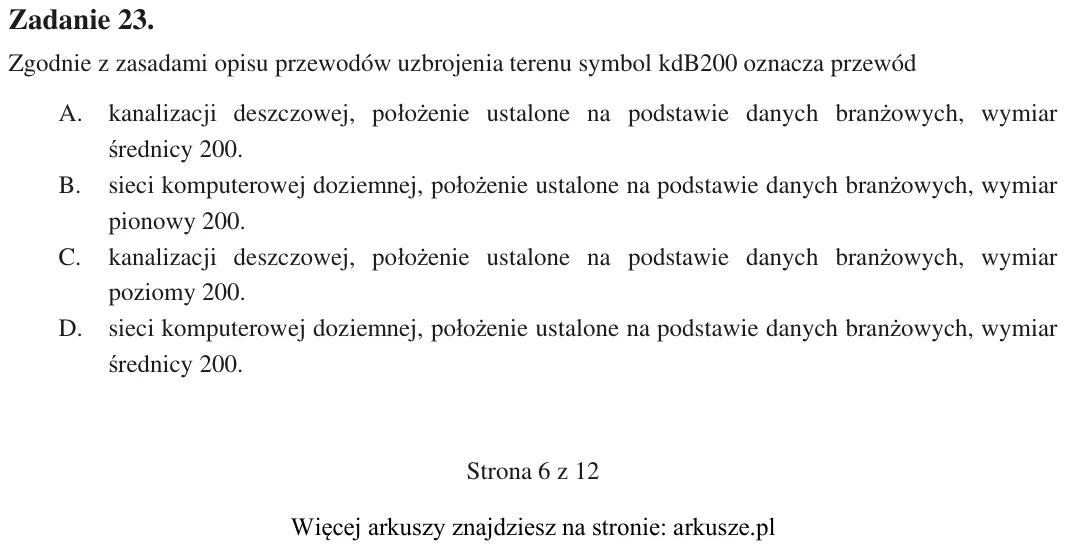

Zadanie 23. Zgodnie z zasadami opisu przewodów uzbrojenia terenu symbol kdB200 oznacza przewód A. kanalizacji deszczowej, położenie ustalone na podstawie danych branżowych, wymiar średnicy 200. B. sieci komputerowej dozi

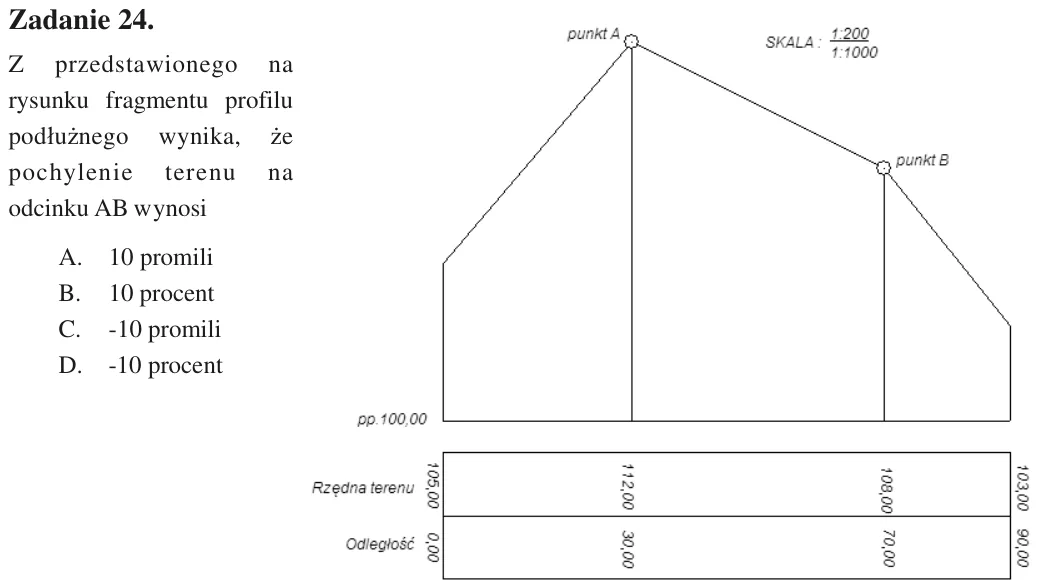

Zadanie 24. Z przedstawionego na rysunku fragmentu profilu podłużnego wynika, że pochylenie terenu na odcinku AB wynosi A. 10 promili B. 10 procent C. -10 promili D. -10 procent

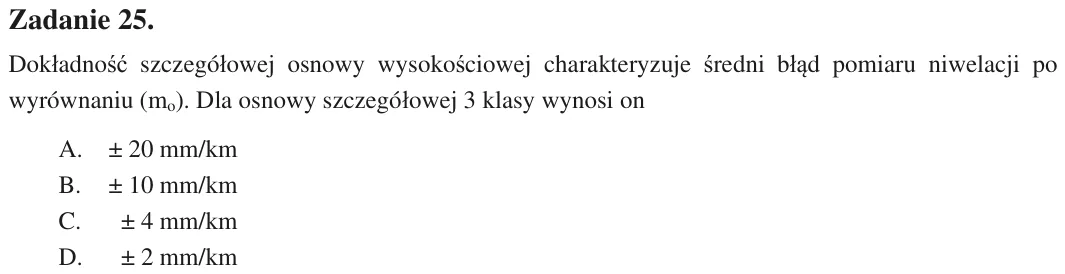

Zadanie 25. Dokładność szczegółowej osnowy wysokościowej charakteryzuje średni błąd pomiaru niwelacji po wyrównaniu (mo). Dla osnowy szczegółowej 3 klasy wynosi on A. ± 20 mm/km B. ± 10 mm/km C. ± 4 mm/km D. ± 2 mm/km

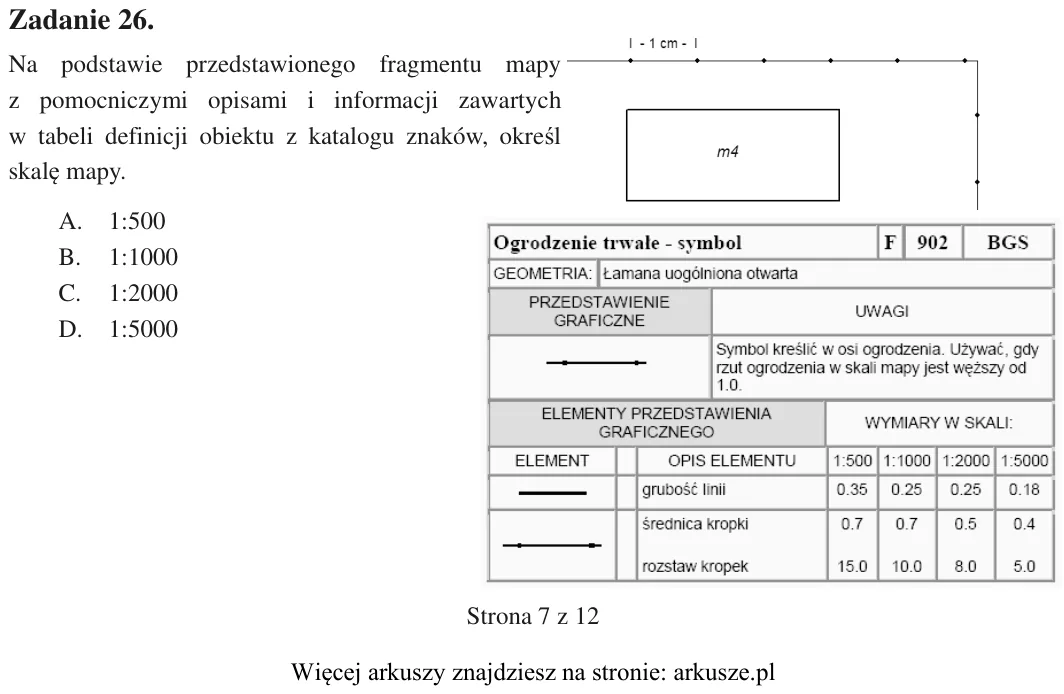

Zadanie 26. Na podstawie przedstawionego fragmentu mapy z pomocniczymi opisami i informacji zawartych w tabeli definicji obiektu z katalogu znaków, określ skalę mapy. A. 1:500 B. 1:1000 C. 1:2000 D. 1:5000

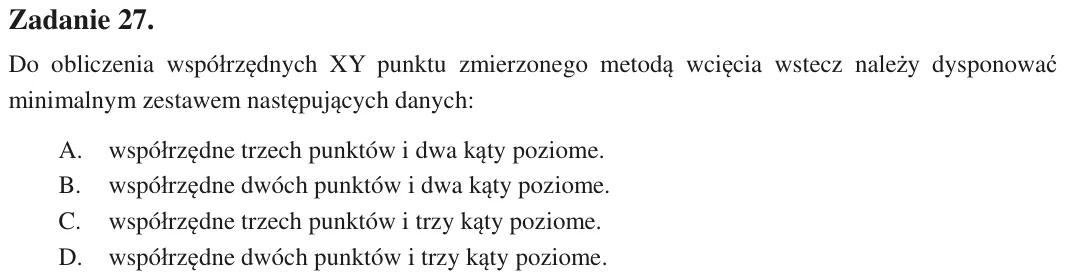

Zadanie 27. Do obliczenia współrzędnych XY punktu zmierzonego metodą wcięcia wstecz należy dysponować minimalnym zestawem następujących danych: A. współrzędne trzech punktów i dwa kąty poziome. B. współrzędne dwóch punkt

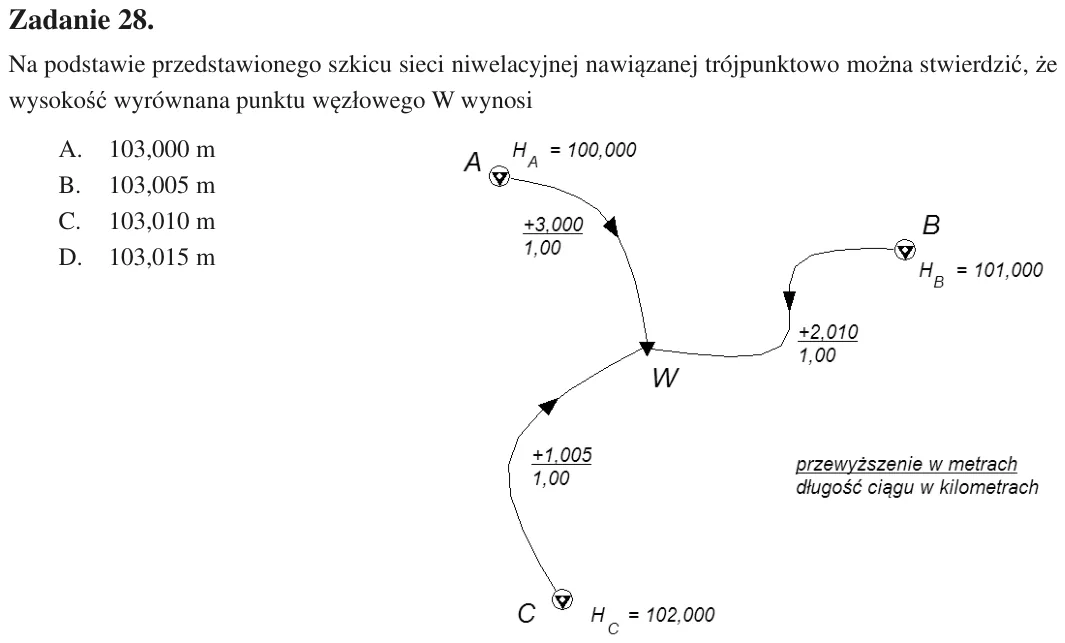

Zadanie 28. Na podstawie przedstawionego szkicu sieci niwelacyjnej nawiązanej trójpunktowo można stwierdzić, że wysokość wyrównana punktu węzłowego W wynosi A. 103,000 m B. 103,005 m C. 103,010 m D. 103,015 m

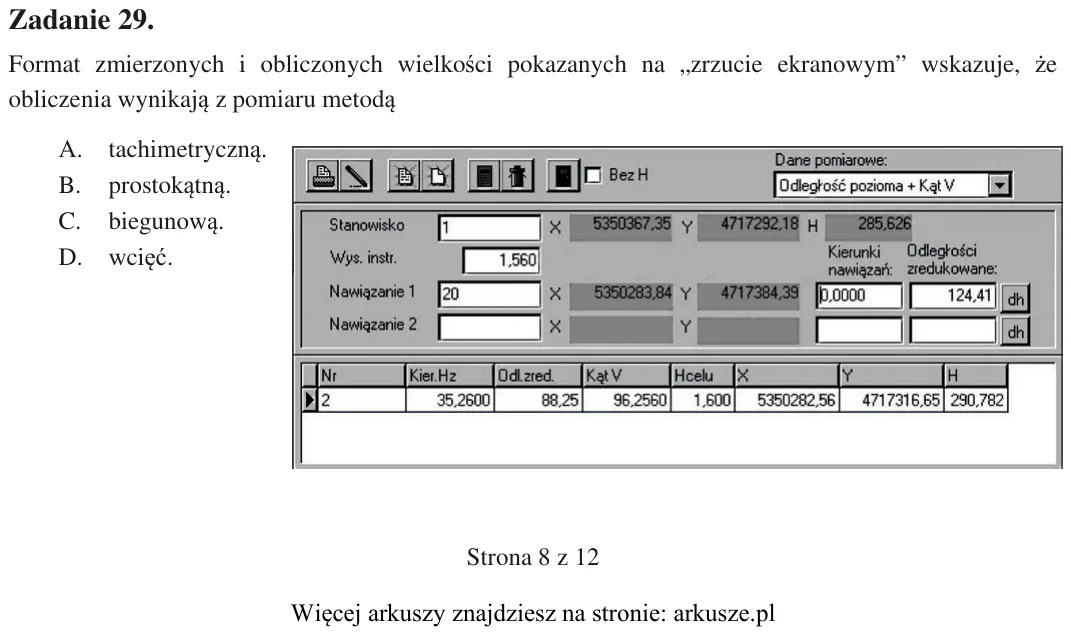

Zadanie 29. Format zmierzonych i obliczonych wielkości pokazanych na „zrzucie ekranowym” wskazuje, że obliczenia wynikają z pomiaru metodą A. tachimetryczną. B. prostokątną. C. biegunową. D. wcięć.

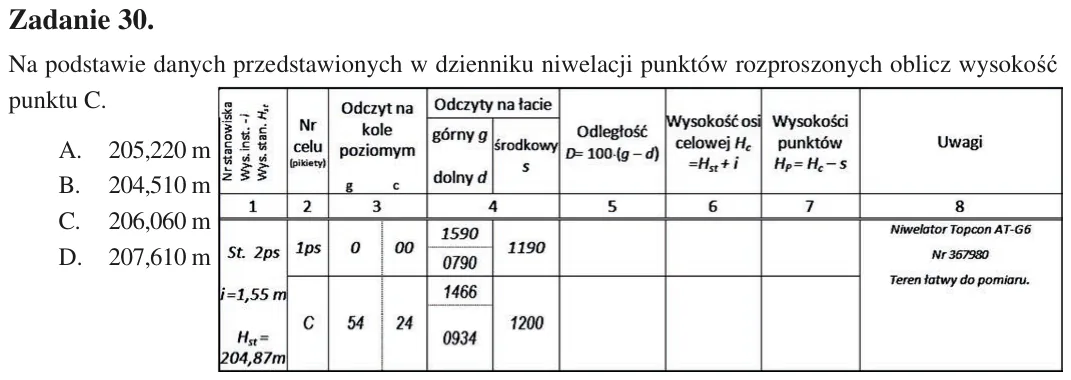

Zadanie 30. Na podstawie danych przedstawionych w dzienniku niwelacji punktów rozproszonych oblicz wysokość punktu C. A. 205,220 m B. 204,510 m C. 206,060 m D. 207,610 m

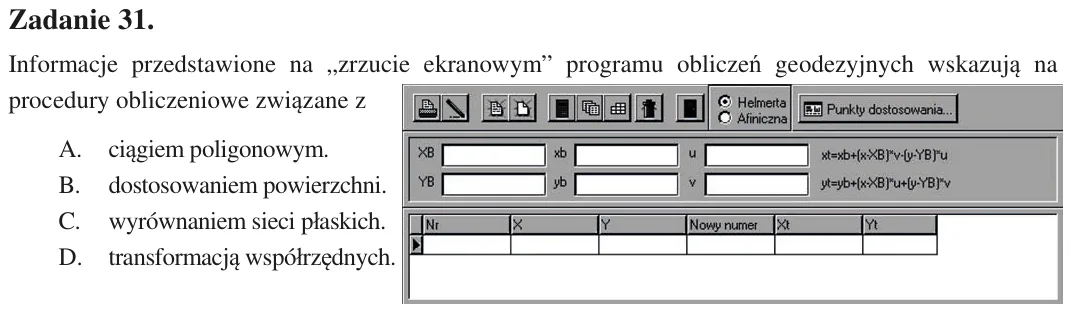

Zadanie 31. Informacje przedstawione na „zrzucie ekranowym” programu obliczeń geodezyjnych wskazują na procedury obliczeniowe związane z A. ciągiem poligonowym. B. dostosowaniem powierzchni. C. wyrównaniem sieci płaskich

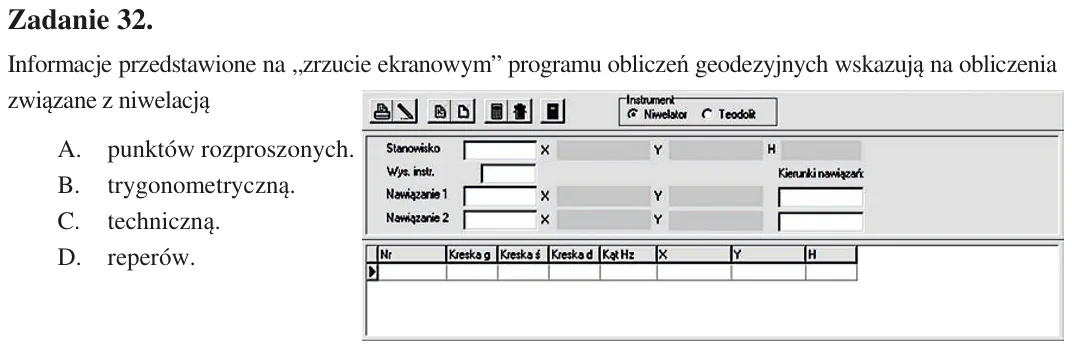

Zadanie 32. Informacje przedstawione na „zrzucie ekranowym” programu obliczeń geodezyjnych wskazują na obliczenia związane z niwelacją A. punktów rozproszonych. B. trygonometryczną. C. techniczną. D. reperów.

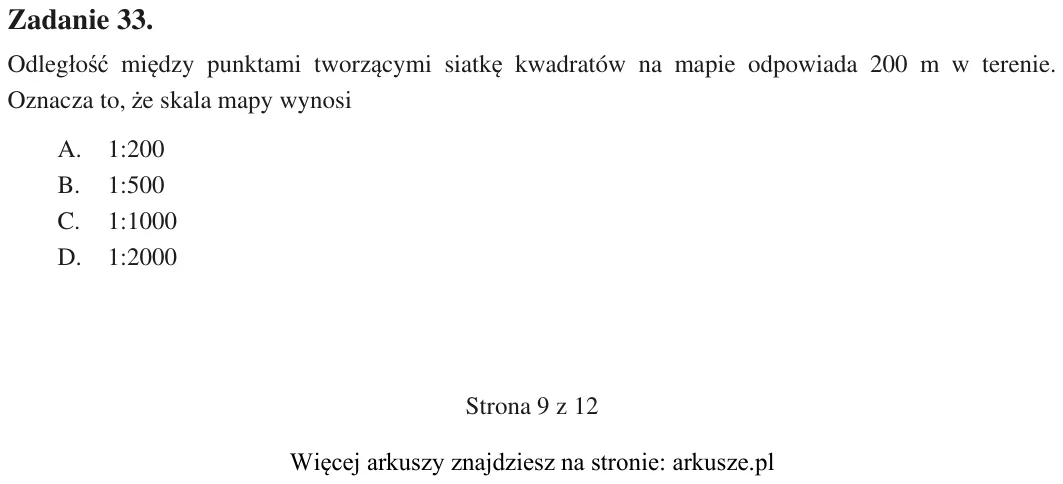

Zadanie 33. Odległość między punktami tworzącymi siatkę kwadratów na mapie odpowiada 200 m w terenie. Oznacza to, że skala mapy wynosi A. 1:200 B. 1:500 C. 1:1000 D. 1:2000

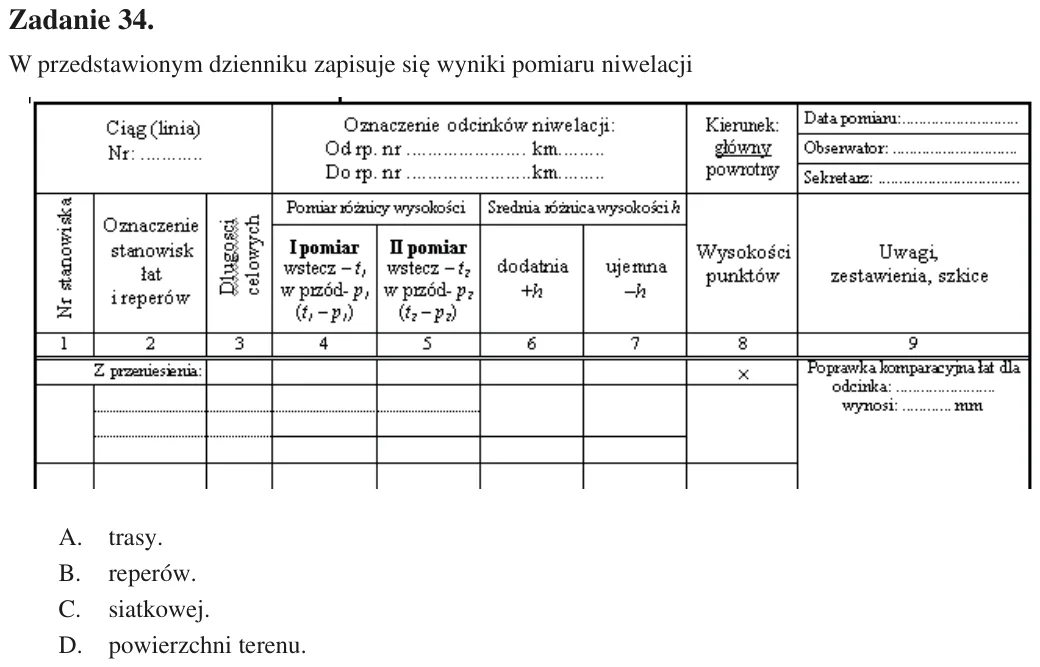

Zadanie 34. W przedstawionym dzienniku zapisuje się wyniki pomiaru niwelacji A. trasy. B. reperów. C. siatkowej. D. powierzchni terenu.

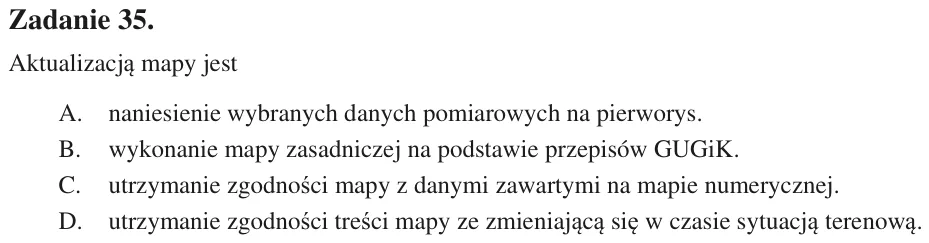

Zadanie 35. Aktualizacją mapy jest A. naniesienie wybranych danych pomiarowych na pierworys. B. wykonanie mapy zasadniczej na podstawie przepisów GUGiK. C. utrzymanie zgodności mapy z danymi zawartymi na mapie numeryczne

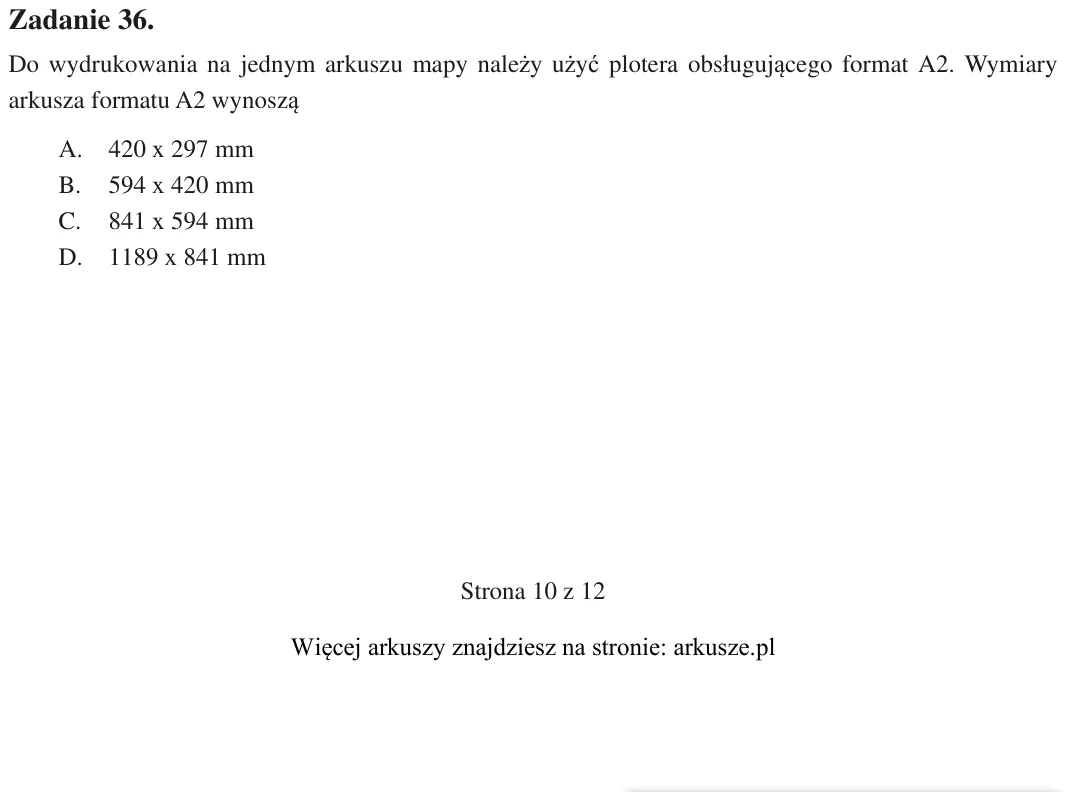

Zadanie 36. Do wydrukowania na jednym arkuszu mapy należy użyć plotera obsługującego format A2. Wymiary arkusza formatu A2 wynoszą A. 420 x 297 mm B. 594 x 420 mm C. 841 x 594 mm D. 1189 x 841 mm

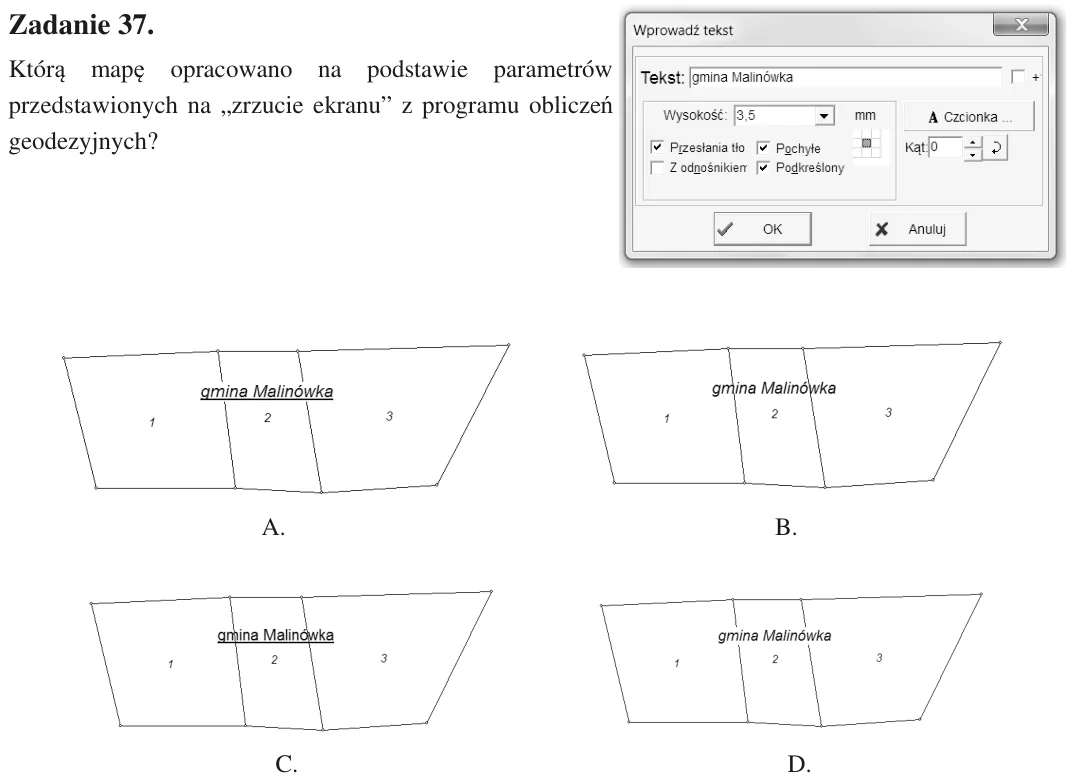

Zadanie 37. Którą mapę opracowano na podstawie parametrów przedstawionych na „zrzucie ekranu” z programu obliczeń geodezyjnych? A. B. C. D.

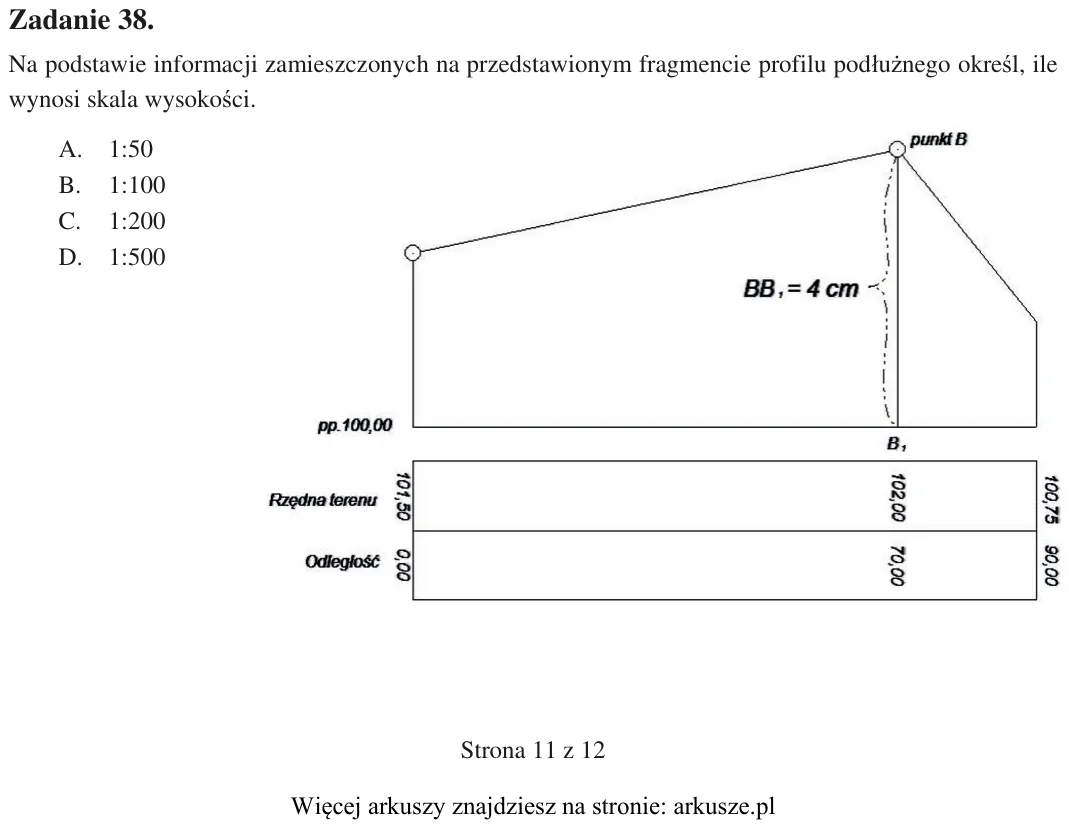

Zadanie 38. Na podstawie informacji zamieszczonych na przedstawionym fragmencie profilu podłużnego określ, ile wynosi skala wysokości. A. 1:50 B. 1:100 C. 1:200 D. 1:500

Zadanie 39. Wysokości osi celowej nie oblicza się w dzienniku niwelacji A. punktów rozproszonych. B. siatkowej. C. profilów. D. reperów.

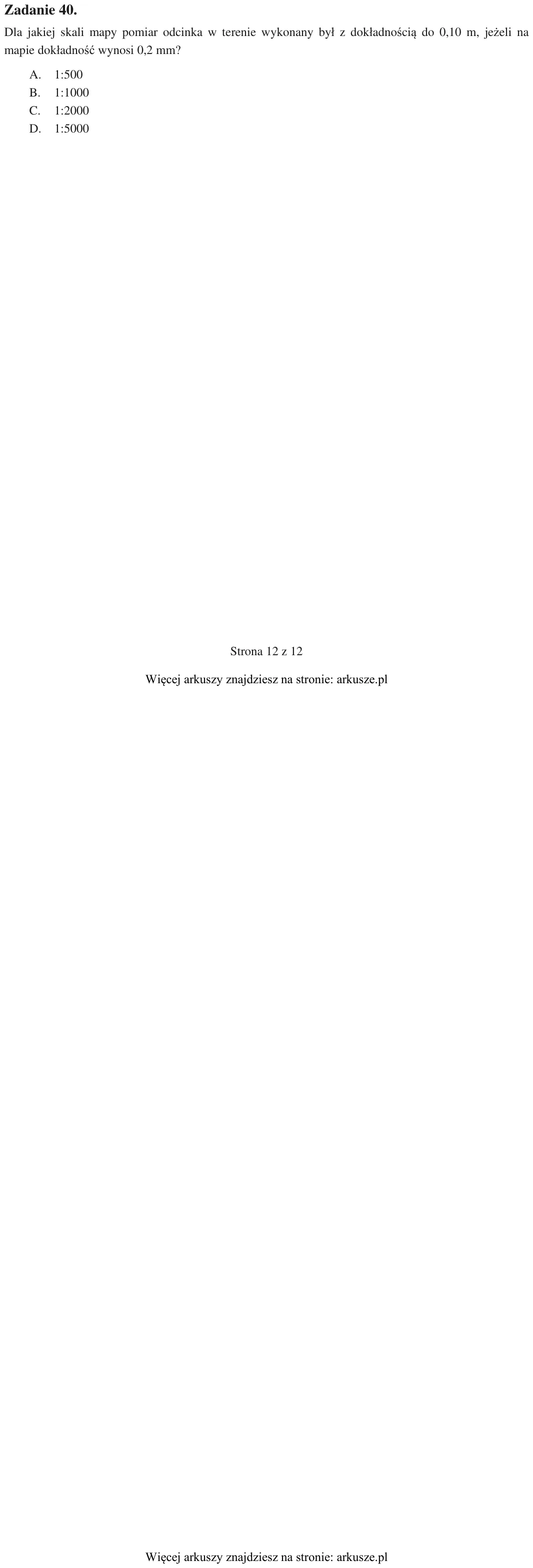

Zadanie 40. Dla jakiej skali mapy pomiar odcinka w terenie wykonany był z dokładnością do 0,10 m, jeżeli na mapie dokładność wynosi 0,2 mm? A. 1:500 B. 1:1000 C. 1:2000 D. 1:5000
