B34 · Egzamin zawodowy · październik 2013

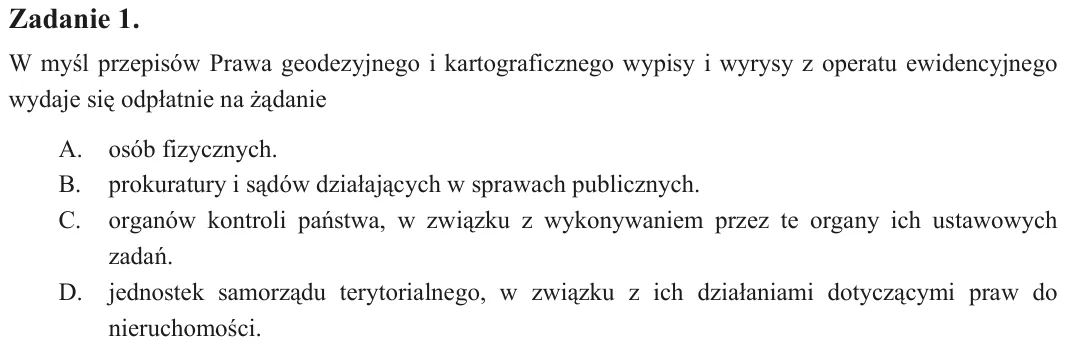

Zadanie 1. W myśl przepisów Prawa geodezyjnego i kartograficznego wypisy i wyrysy z operatu ewidencyjnego wydaje się odpłatnie na żądanie A. osób fizycznych. B. prokuratury i sądów działających w sprawach publicznych. C.

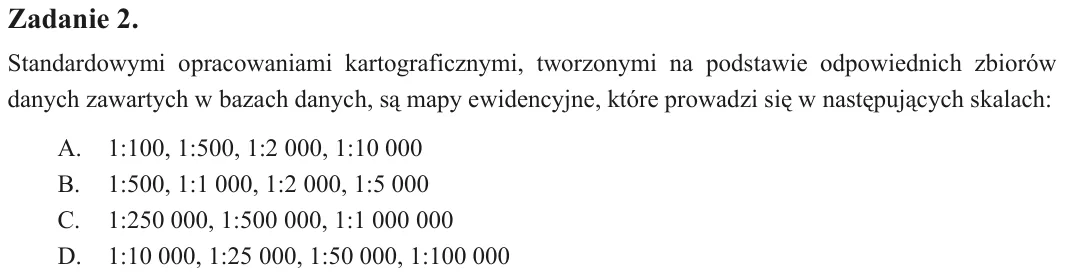

Zadanie 2. Standardowymi opracowaniami kartograficznymi, tworzonymi na podstawie odpowiednich zbiorów danych zawartych w bazach danych, są mapy ewidencyjne, które prowadzi się w następujących skalach: A. 1:100, 1:500, 1:

Zadanie 3. W układzie sekcyjnym sporządza się zawsze mapę A. zasadniczą. B. ewidencyjną. C. drzewostanu. D. klasyfikacyjną.

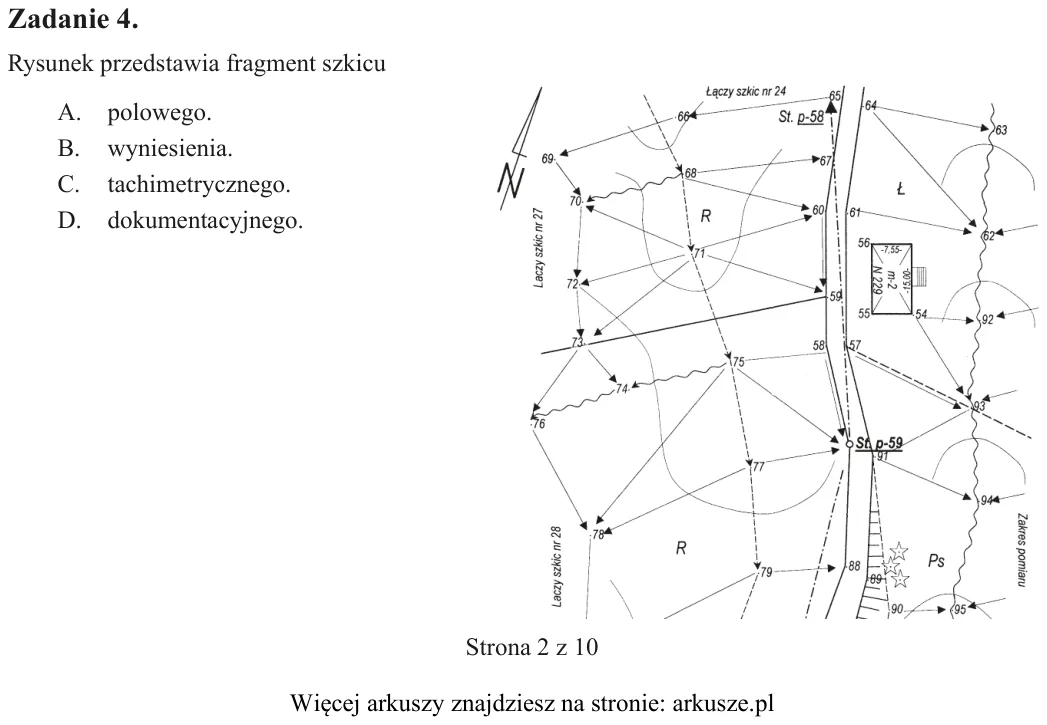

Zadanie 4. Rysunek przedstawia fragment szkicu A. polowego. B. wyniesienia. C. tachimetrycznego. D. dokumentacyjnego.

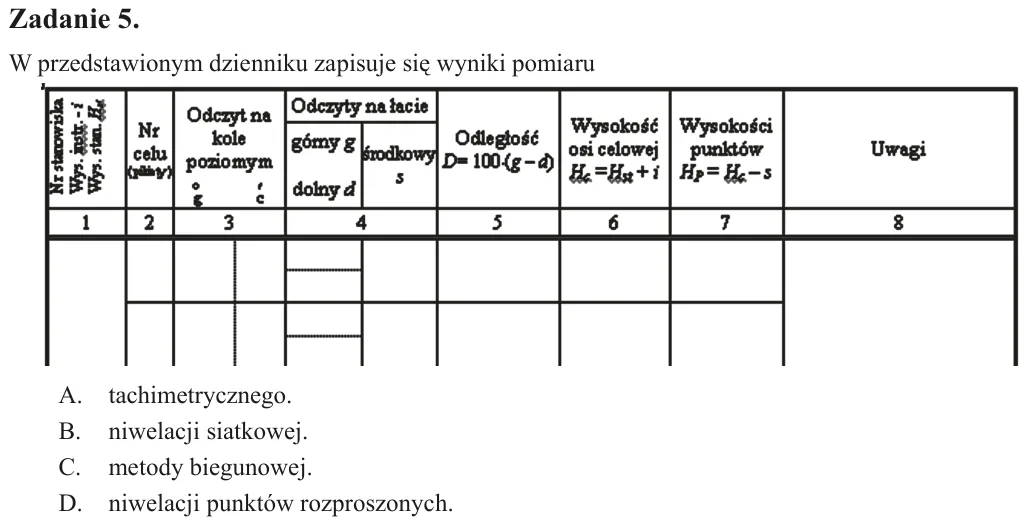

Zadanie 5. W przedstawionym dzienniku zapisuje się wyniki pomiaru A. tachimetrycznego. B. niwelacji siatkowej. C. metody biegunowej. D. niwelacji punktów rozproszonych.

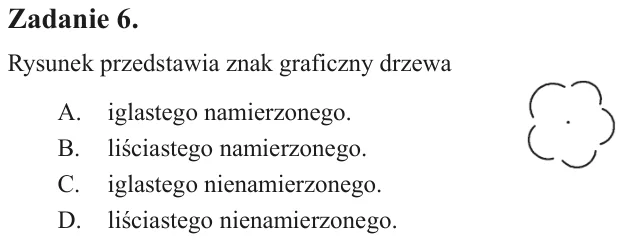

Zadanie 6. Rysunek przedstawia znak graficzny drzewa A. iglastego namierzonego. B. liściastego namierzonego. C. iglastego nienamierzonego. D. liściastego nienamierzonego.

Zadanie 7. Przy pomiarze kąta poziomego w dwóch położeniach lunety unika się wpływu błędu A. libeli. B. refrakcji. C. inklinacji. D. kolimacji.

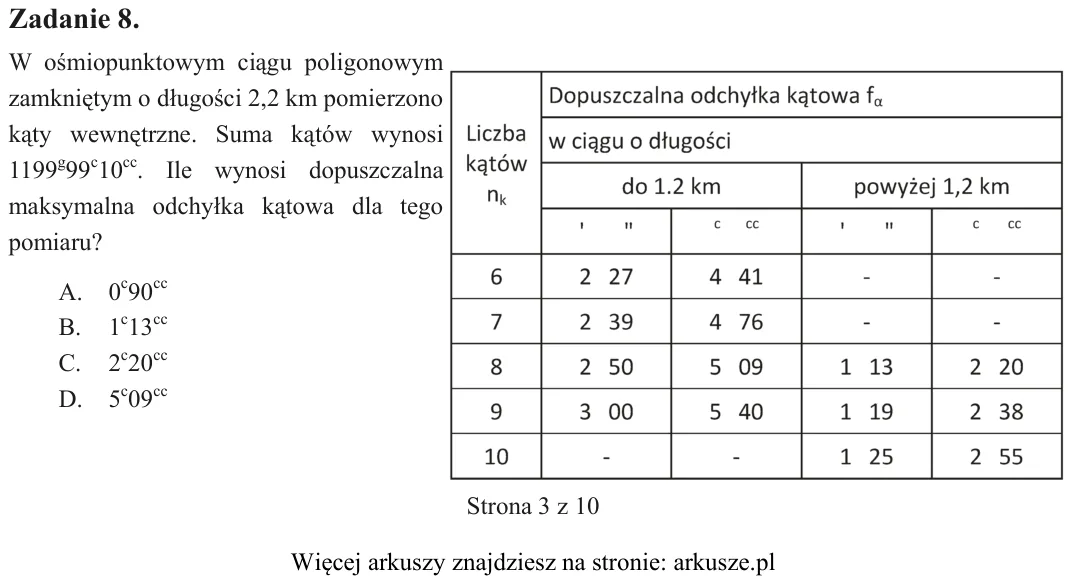

Zadanie 8. W ośmiopunktowym ciągu poligonowym zamkniętym o długości 2,2 km pomierzono kąty wewnętrzne. Suma kątów wynosi 1199g99c10cc. Ile wynosi dopuszczalna maksymalna odchyłka kątowa dla tego pomiaru? A. 0c90cc B. 1c1

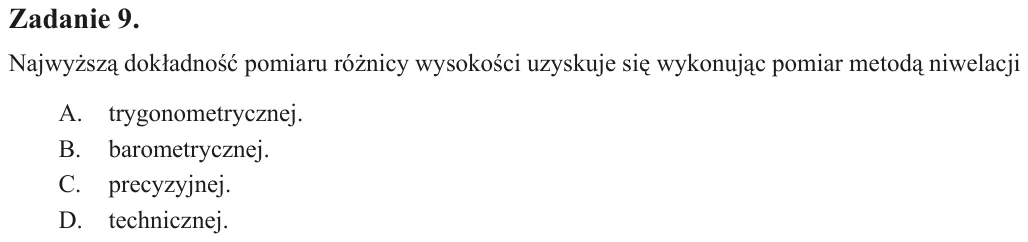

Zadanie 9. Najwyższą dokładność pomiaru różnicy wysokości uzyskuje się wykonując pomiar metodą niwelacji A. trygonometrycznej. B. barometrycznej. C. precyzyjnej. D. technicznej.

Zadanie 10. Rysunek przedstawia znak umowny A. werandy. B. balkonu. C. galerii. D. wiaty.

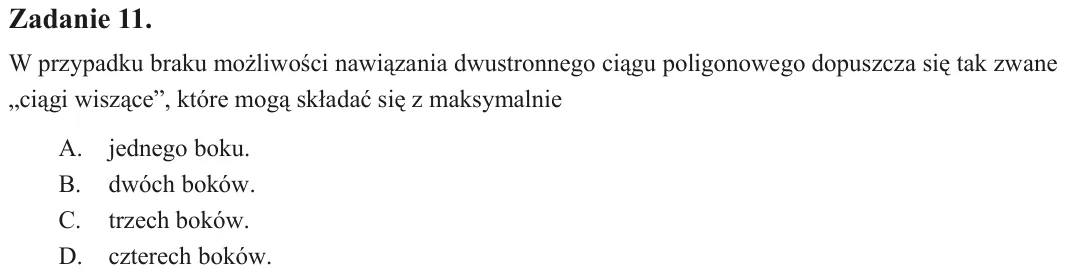

Zadanie 11. W przypadku braku możliwości nawiązania dwustronnego ciągu poligonowego dopuszcza się tak zwane „ciągi wiszące”, które mogą składać się z maksymalnie A. jednego boku. B. dwóch boków. C. trzech boków. D. czter

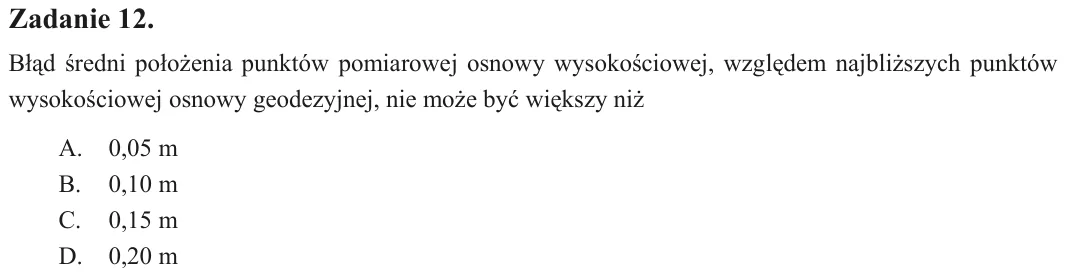

Zadanie 12. Błąd średni położenia punktów pomiarowej osnowy wysokościowej, względem najbliższych punktów wysokościowej osnowy geodezyjnej, nie może być większy niż A. 0,05 m B. 0,10 m C. 0,15 m D. 0,20 m

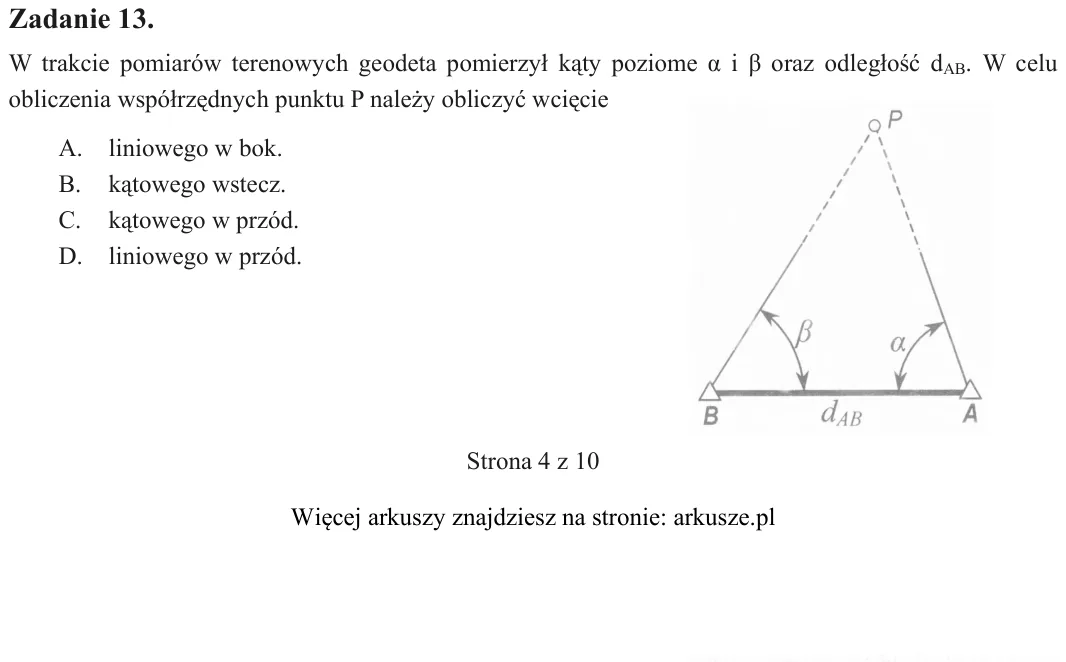

Zadanie 13. W trakcie pomiarów terenowych geodeta pomierzył kąty poziome α i β oraz odległość dAB. W celu obliczenia współrzędnych punktu P należy obliczyć wcięcie A. liniowego w bok. B. kątowego wstecz. C. kątowego w pr

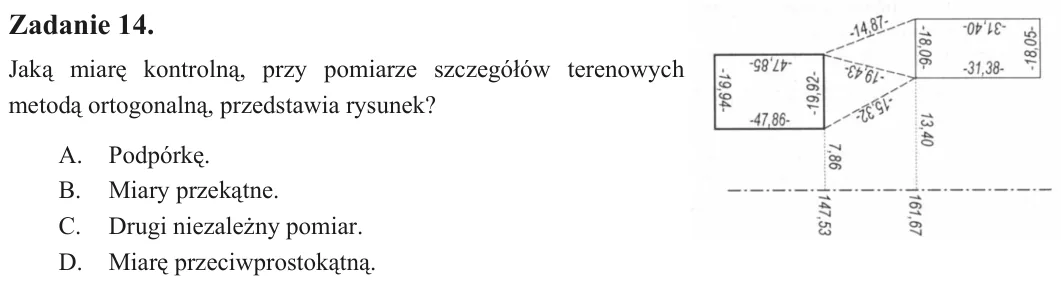

Zadanie 14. Jaką miarę kontrolną, przy pomiarze szczegółów terenowych metodą ortogonalną, przedstawia rysunek? A. Podpórkę. B. Miary przekątne. C. Drugi niezależny pomiar. D. Miarę przeciwprostokątną.

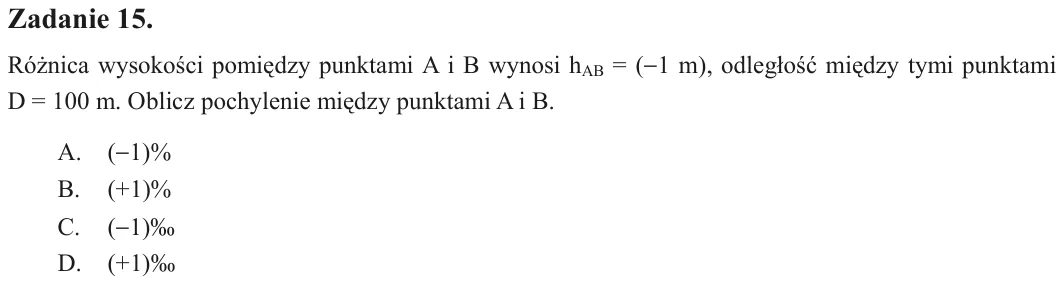

Zadanie 15. Różnica wysokości pomiędzy punktami A i B wynosi hAB = (1 m), odległość między tymi punktami D = 100 m. Oblicz pochylenie między punktami A i B. A. (1)% B. (+1)% C. (1)‰ D. (+1)‰

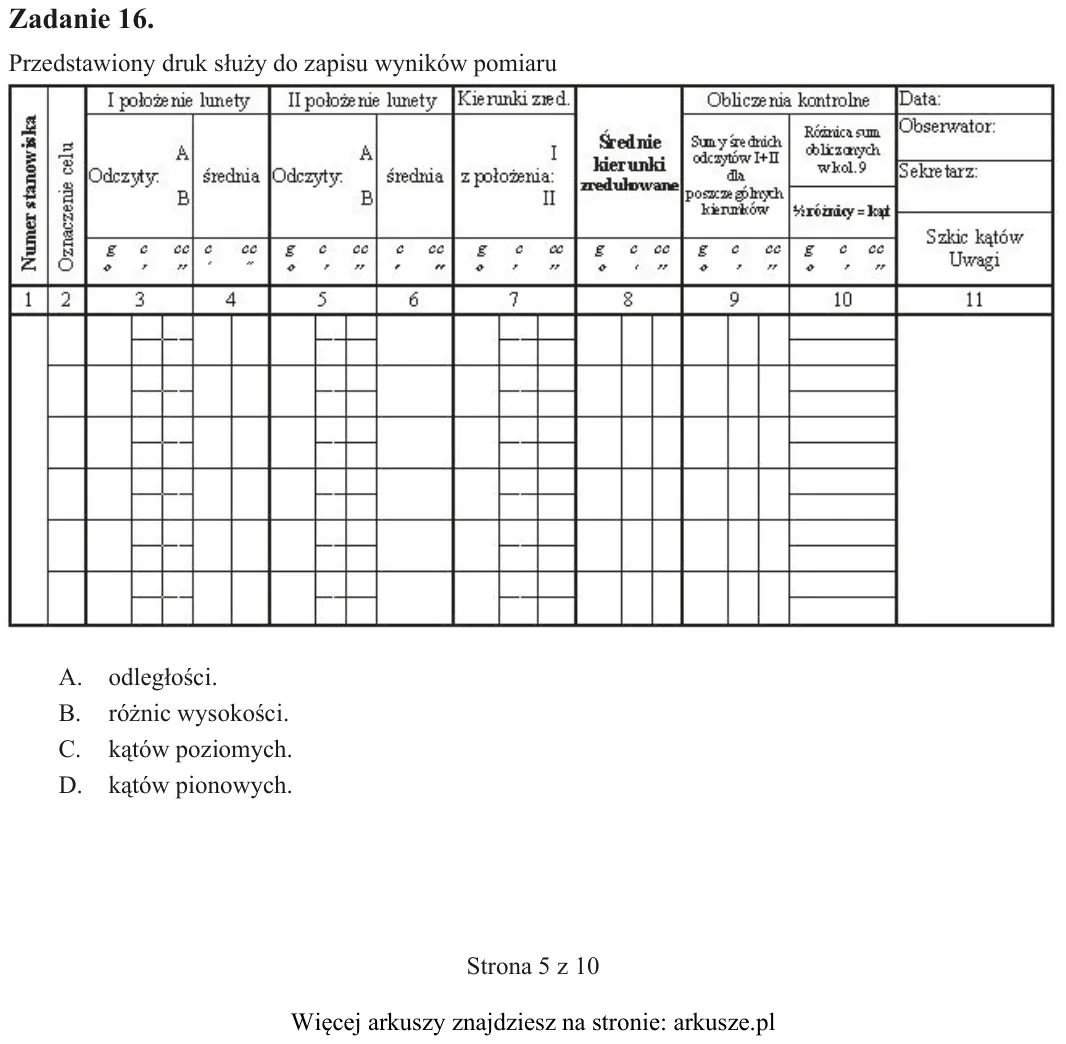

Zadanie 16. Przedstawiony druk służy do zapisu wyników pomiaru A. odległości. B. różnic wysokości. C. kątów poziomych. D. kątów pionowych.

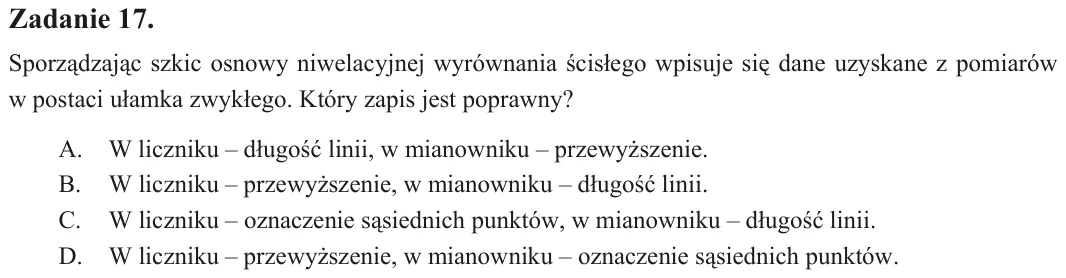

Zadanie 17. Sporządzając szkic osnowy niwelacyjnej wyrównania ścisłego wpisuje się dane uzyskane z pomiarów w postaci ułamka zwykłego. Który zapis jest poprawny? A. W liczniku - długość linii, w mianowniku - przewyższeni

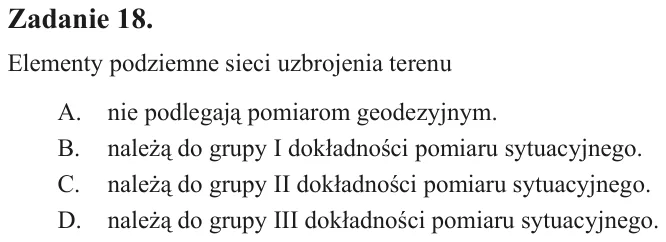

Zadanie 18. Elementy podziemne sieci uzbrojenia terenu A. nie podlegają pomiarom geodezyjnym. B. należą do grupy I dokładności pomiaru sytuacyjnego. C. należą do grupy II dokładności pomiaru sytuacyjnego. D. należą do gr

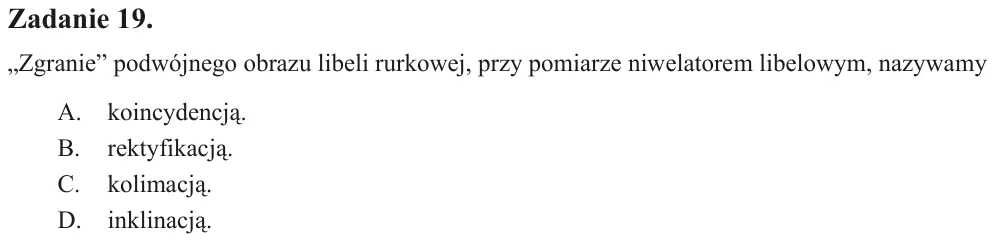

Zadanie 19. „Zgranie” podwójnego obrazu libeli rurkowej, przy pomiarze niwelatorem libelowym, nazywamy A. koincydencją. B. rektyfikacją. C. kolimacją. D. inklinacją.

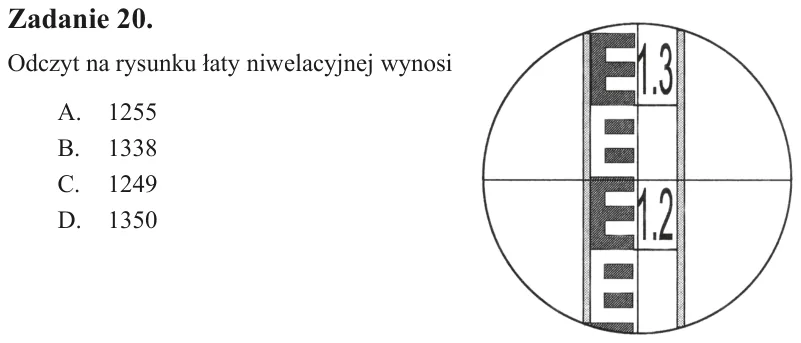

Zadanie 20. Odczyt na rysunku łaty niwelacyjnej wynosi A. 1255 B. 1338 C. 1249 D. 1350

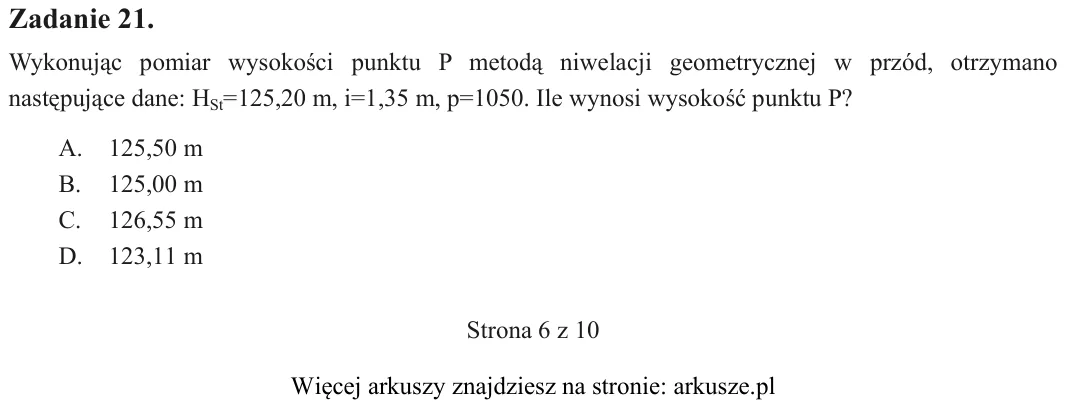

Zadanie 21. Wykonując pomiar wysokości punktu P metodą niwelacji geometrycznej w przód, otrzymano następujące dane: HSt=125,20 m, i=1,35 m, p=1050. Ile wynosi wysokość punktu P? A. 125,50 m B. 125,00 m C. 126,55 m D. 123

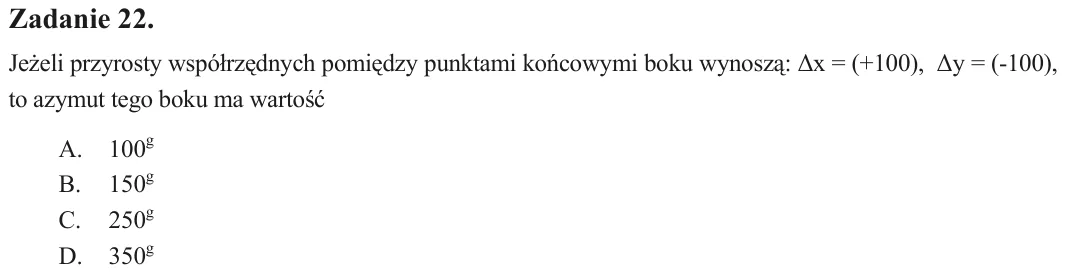

Zadanie 22. Jeżeli przyrosty współrzędnych pomiędzy punktami końcowymi boku wynoszą: Δx = (+100), Δy = (-100), to azymut tego boku ma wartość A. 100g B. 150g C. 250g D. 350g

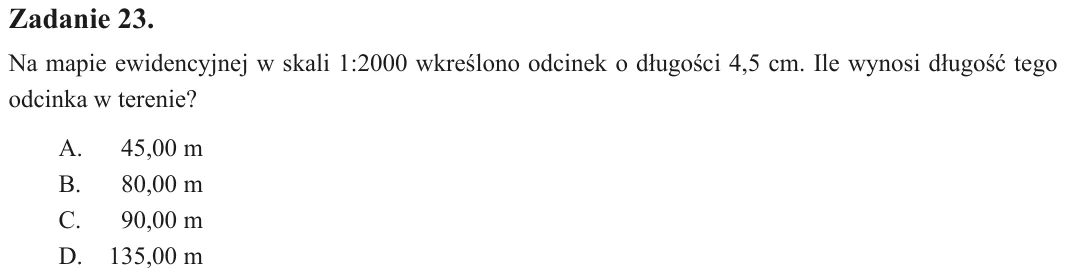

Zadanie 23. Na mapie ewidencyjnej w skali 1:2000 wkreślono odcinek o długości 4,5 cm. Ile wynosi długość tego odcinka w terenie? A. 45,00 m B. 80,00 m C. 90,00 m D. 135,00 m

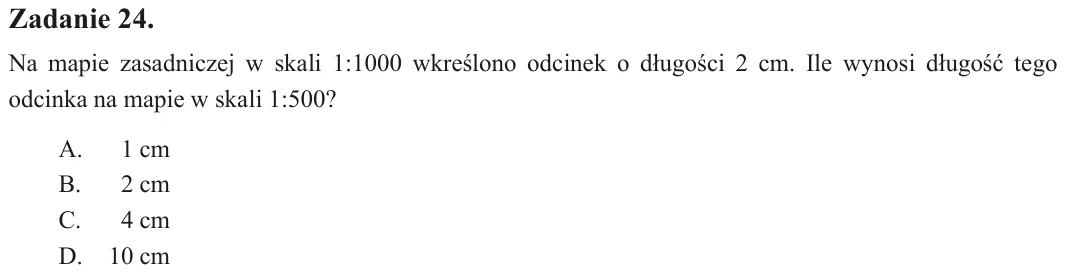

Zadanie 24. Na mapie zasadniczej w skali 1:1000 wkreślono odcinek o długości 2 cm. Ile wynosi długość tego odcinka na mapie w skali 1:500? A. 1 cm B. 2 cm C. 4 cm D. 10 cm

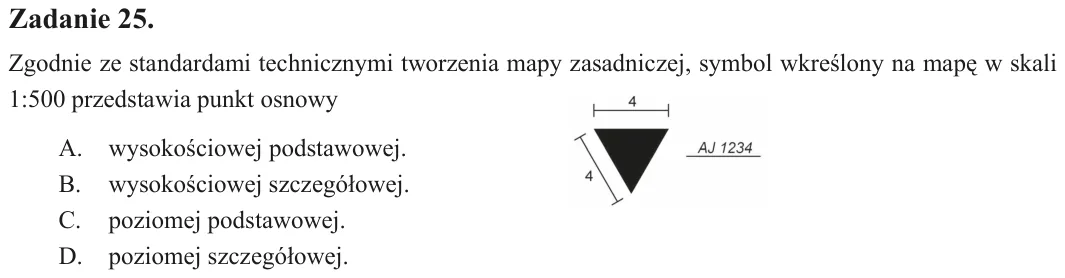

Zadanie 25. Zgodnie ze standardami technicznymi tworzenia mapy zasadniczej, symbol wkreślony na mapę w skali 1:500 przedstawia punkt osnowy A. wysokościowej podstawowej. B. wysokościowej szczegółowej. C. poziomej podstaw

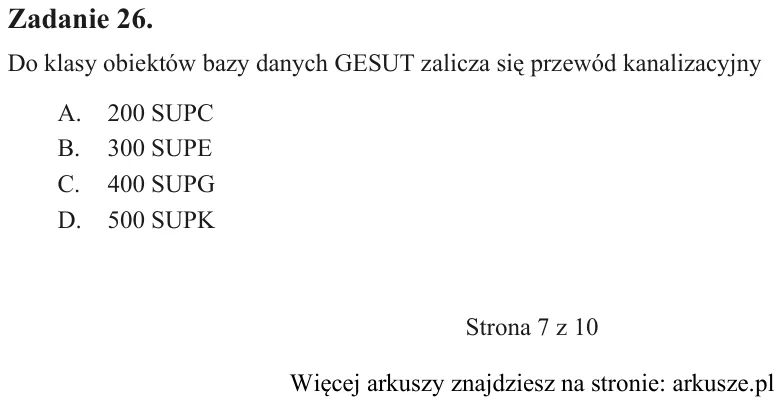

Zadanie 26. Do klasy obiektów bazy danych GESUT zalicza się przewód kanalizacyjny A. 200 SUPC B. 300 SUPE C. 400 SUPG D. 500 SUPK

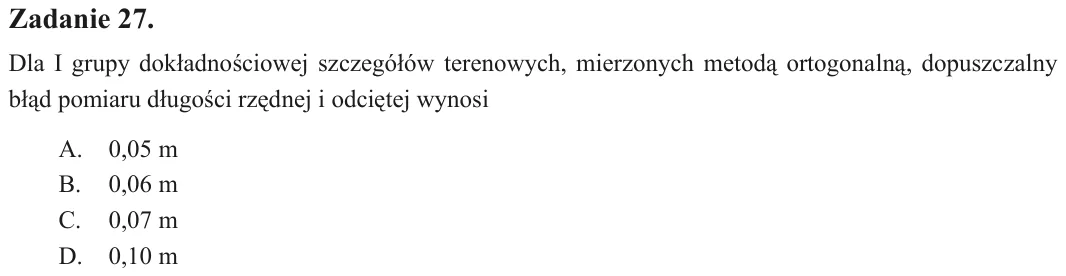

Zadanie 27. Dla I grupy dokładnościowej szczegółów terenowych, mierzonych metodą ortogonalną, dopuszczalny błąd pomiaru długości rzędnej i odciętej wynosi A. 0,05 m B. 0,06 m C. 0,07 m D. 0,10 m

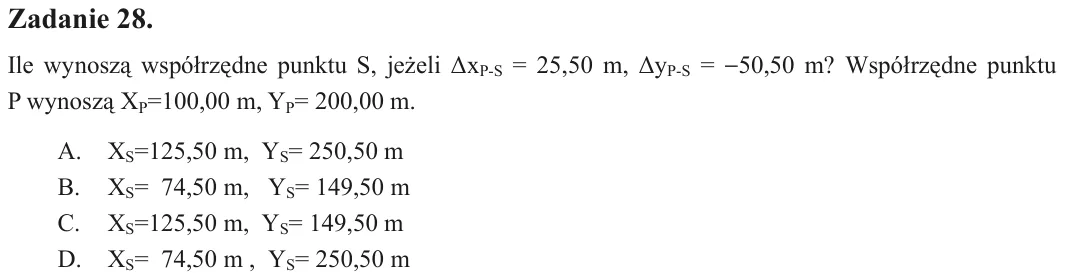

Zadanie 28. Ile wynoszą współrzędne punktu S, jeżeli ΔxP-S = 25,50 m, ΔyP-S = 50,50 m? Współrzędne punktu P wynoszą XP=100,00 m, YP= 200,00 m. A. XS=125,50 m, YS= 250,50 m B. XS= 74,50 m, YS= 149,50 m C. XS=125,50 m, YS

Zadanie 29. W której ćwiartce geodezyjnego układu współrzędnych prostokątnych znajduje się azymut o wartości 139g 16c 55cc? A. I B. II C. III D. IV

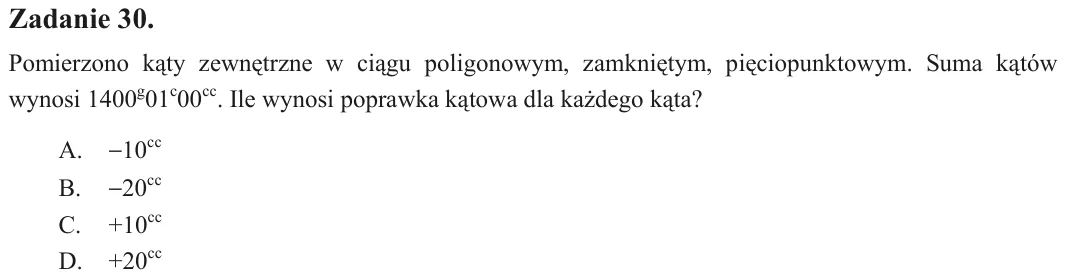

Zadanie 30. Pomierzono kąty zewnętrzne w ciągu poligonowym, zamkniętym, pięciopunktowym. Suma kątów wynosi 1400g01c00cc. Ile wynosi poprawka kątowa dla każdego kąta? A. 10cc B. 20cc C. +10cc D. +20cc

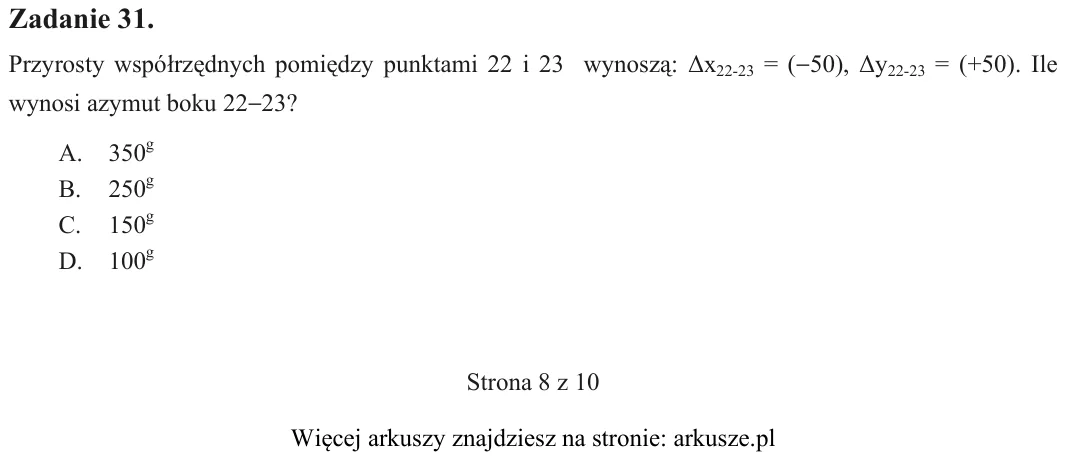

Zadanie 31. Przyrosty współrzędnych pomiędzy punktami 22 i 23 wynoszą: Δx22-23 = (50), Δy22-23 = (+50). Ile wynosi azymut boku 2223? A. 350g B. 250g C. 150g D. 100g

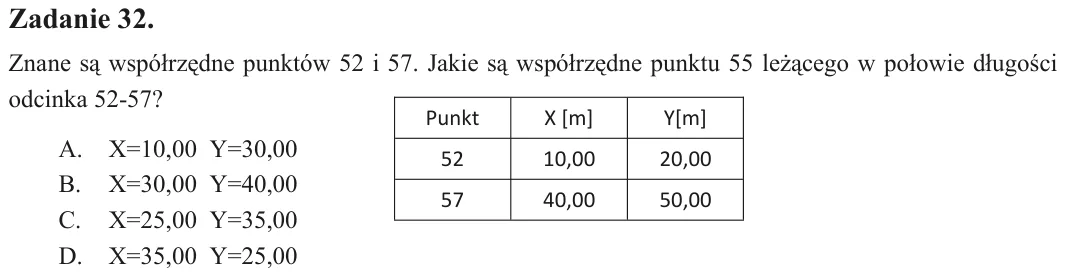

Zadanie 32. Znane są współrzędne punktów 52 i 57. Jakie są współrzędne punktu 55 leżącego w połowie długości odcinka 52-57? A. X=10,00 Y=30,00 B. X=30,00 Y=40,00 C. X=25,00 Y=35,00 D. X=35,00 Y=25,00

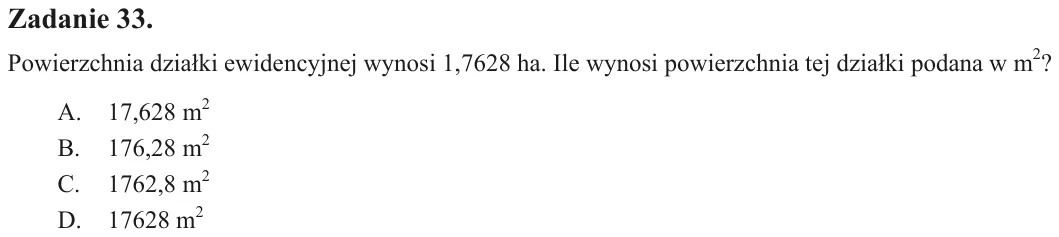

Zadanie 33. Powierzchnia działki ewidencyjnej wynosi 1,7628 ha. Ile wynosi powierzchnia tej działki podana w m2? A. 17,628 m2 B. 176,28 m2 C. 1762,8 m2 D. 17628 m2

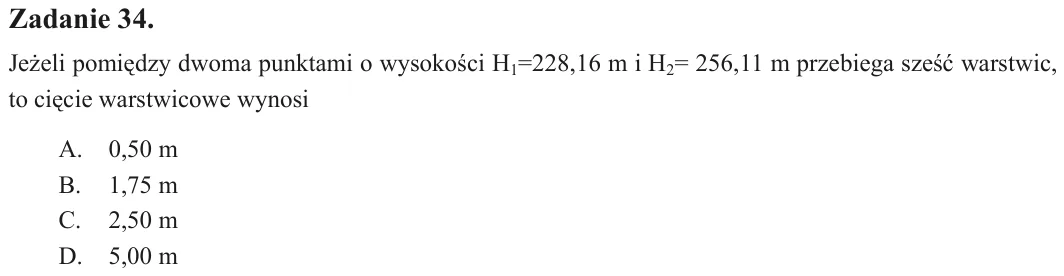

Zadanie 34. Jeżeli pomiędzy dwoma punktami o wysokości H1=228,16 m i H2= 256,11 m przebiega sześć warstwic, to cięcie warstwicowe wynosi A. 0,50 m B. 1,75 m C. 2,50 m D. 5,00 m

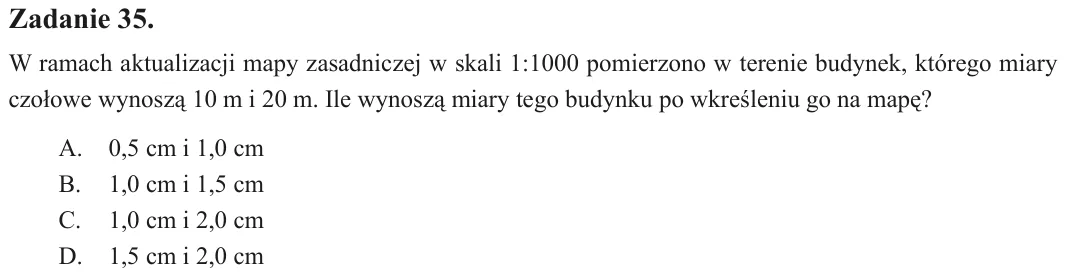

Zadanie 35. W ramach aktualizacji mapy zasadniczej w skali 1:1000 pomierzono w terenie budynek, którego miary czołowe wynoszą 10 m i 20 m. Ile wynoszą miary tego budynku po wkreśleniu go na mapę? A. 0,5 cm i 1,0 cm B. 1,

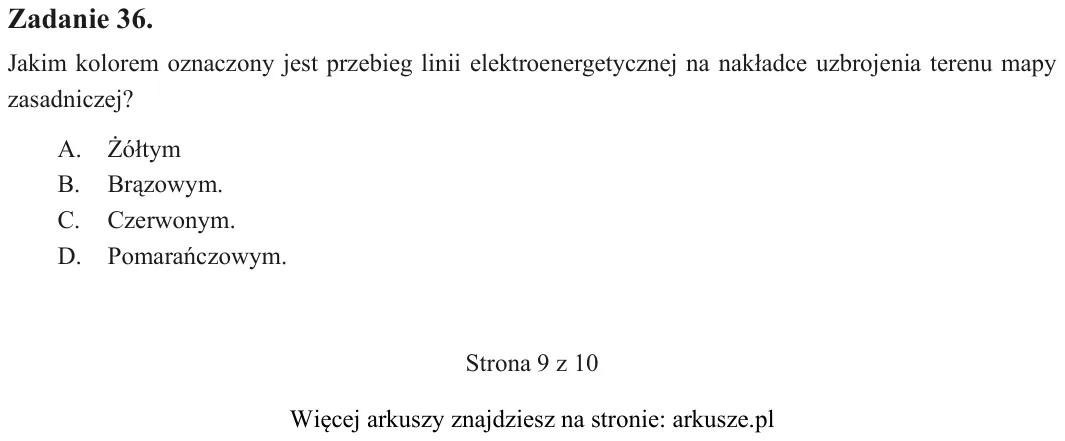

Zadanie 36. Jakim kolorem oznaczony jest przebieg linii elektroenergetycznej na nakładce uzbrojenia terenu mapy zasadniczej? A. Żółtym B. Brązowym. C. Czerwonym. D. Pomarańczowym. Punkt X [m] Y[m] 52 10,00 20,00 57 40,00

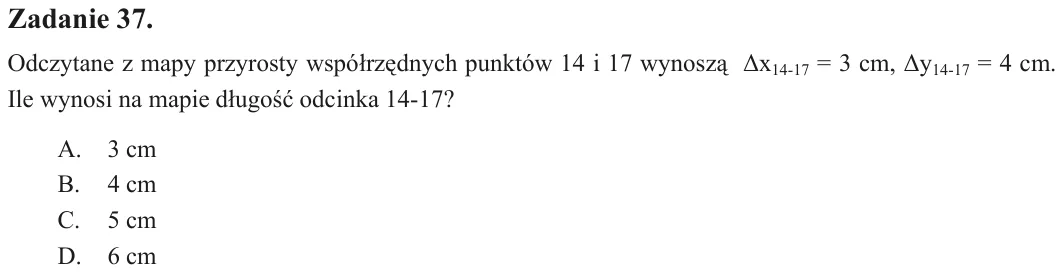

Zadanie 37. Odczytane z mapy przyrosty współrzędnych punktów 14 i 17 wynoszą Δx14-17 = 3 cm, Δy14-17 = 4 cm. Ile wynosi na mapie długość odcinka 14-17? A. 3 cm B. 4 cm C. 5 cm D. 6 cm

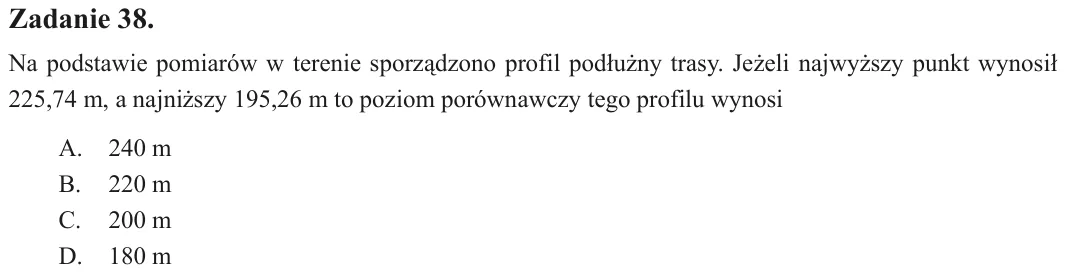

Zadanie 38. Na podstawie pomiarów w terenie sporządzono profil podłużny trasy. Jeżeli najwyższy punkt wynosił 225,74 m, a najniższy 195,26 m to poziom porównawczy tego profilu wynosi A. 240 m B. 220 m C. 200 m D. 180 m

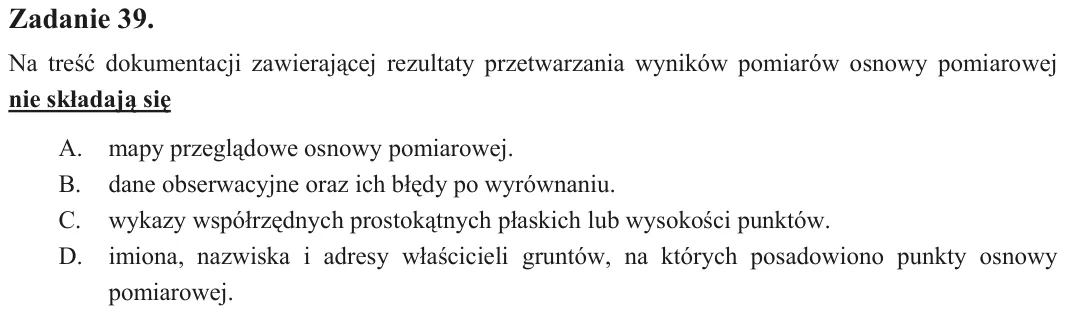

Zadanie 39. Na treść dokumentacji zawierającej rezultaty przetwarzania wyników pomiarów osnowy pomiarowej nie składają się A. mapy przeglądowe osnowy pomiarowej. B. dane obserwacyjne oraz ich błędy po wyrównaniu. C. wyka

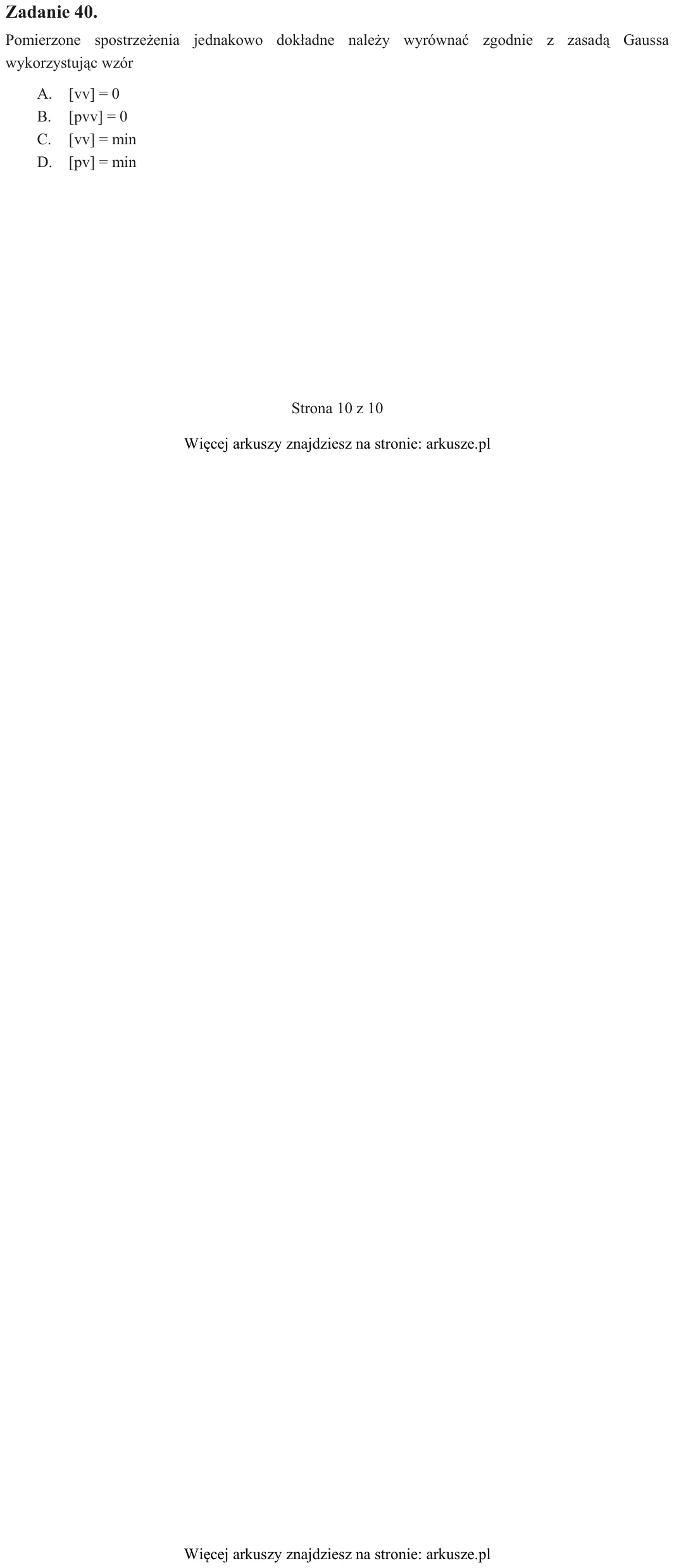

Zadanie 40. Pomierzone spostrzeżenia jednakowo dokładne należy wyrównać zgodnie z zasadą Gaussa wykorzystując wzór A. [vv] = 0 B. [pvv] = 0 C. [vv] = min D. [pv] = min
