B34 · Egzamin zawodowy · styczeń 2014

Zadanie 1. Przedstawiony znak umowny na mapie oznacza A. skocznię narciarską. B. plac gier i zabaw. C. plac sportowy. D. stadion.

Zadanie 2. Przewód wodociągowy o średnicy Ø = 120 mm opisuje się na mapie zasadniczej jako A. w 120 B. cw 120 C. kd 120 D. gw 120

Zadanie 3. Na pierworysie mapy zasadniczej sieć telekomunikacyjną wykreśla się kolorem A. żółtym. B. czarnym. C. brązowym. D. pomarańczowym.

Zadanie 4. Zapis punktu na profilu podłużnym 2/4+27 oznacza, że jest on oddalony od początku trasy o A. 2427 m B. 2472 m C. 2724 m D. 2742 m

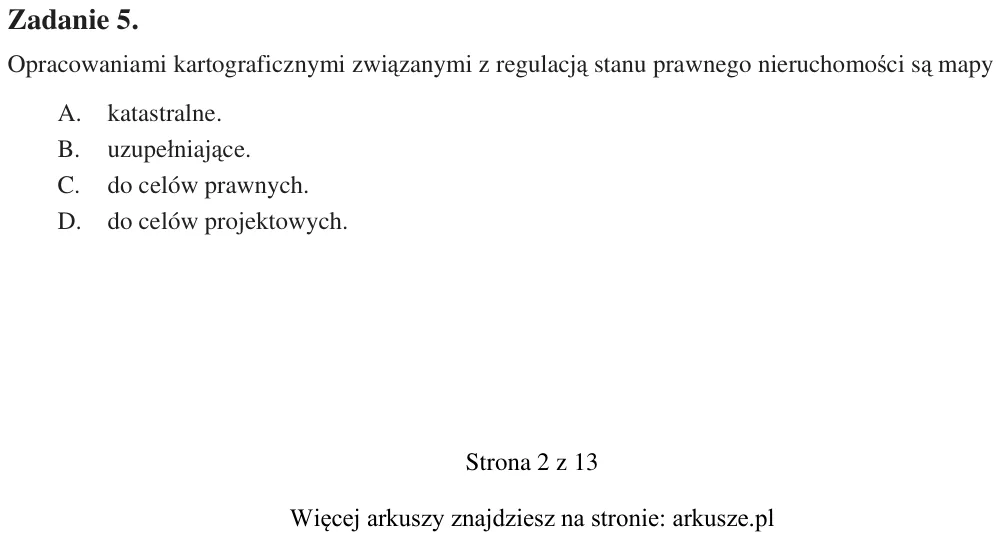

Zadanie 5. Opracowaniami kartograficznymi związanymi z regulacją stanu prawnego nieruchomości są mapy A. katastralne. B. uzupełniające. C. do celów prawnych. D. do celów projektowych.

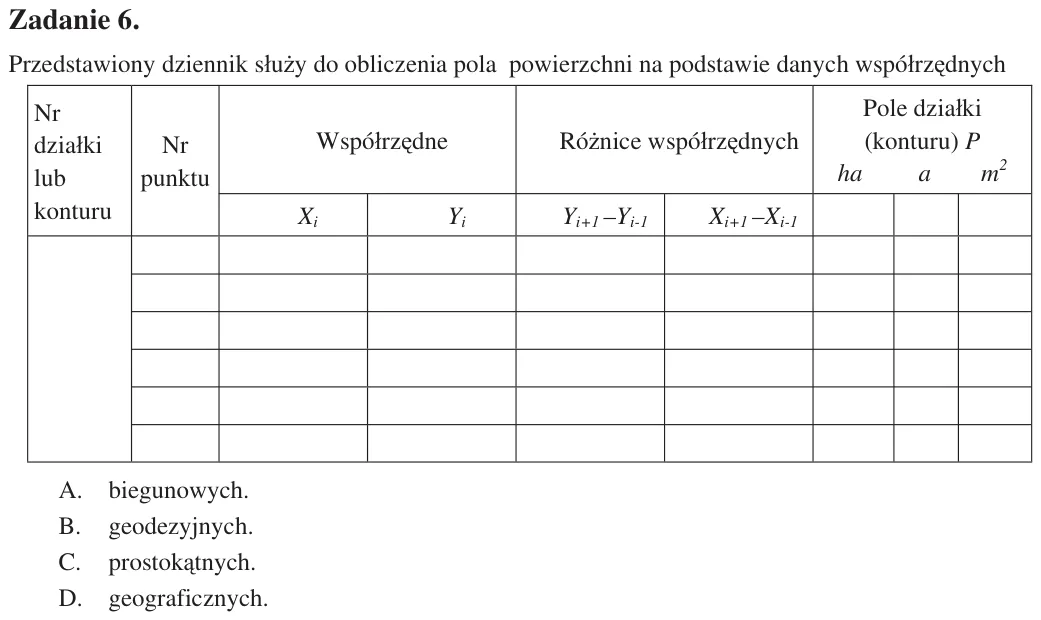

Zadanie 6. Przedstawiony dziennik służy do obliczenia pola powierzchni na podstawie danych współrzędnych A. biegunowych. B. geodezyjnych. C. prostokątnych. D. geograficznych.

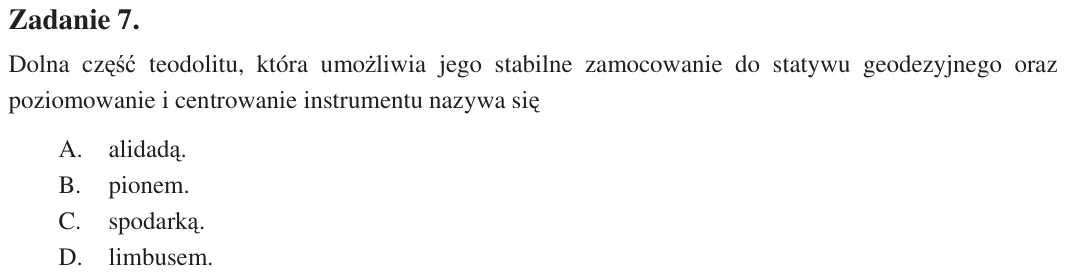

Zadanie 7. Dolna część teodolitu, która umożliwia jego stabilne zamocowanie do statywu geodezyjnego oraz poziomowanie i centrowanie instrumentu nazywa się A. alidadą. B. pionem. C. spodarką. D. limbusem.

Zadanie 8. Najwyższą dokładność pomiaru kąta poziomego uzyskuje się stosując metodę A. kątową. B. Schreibera. C. kierunkową. D. repetycyjną.

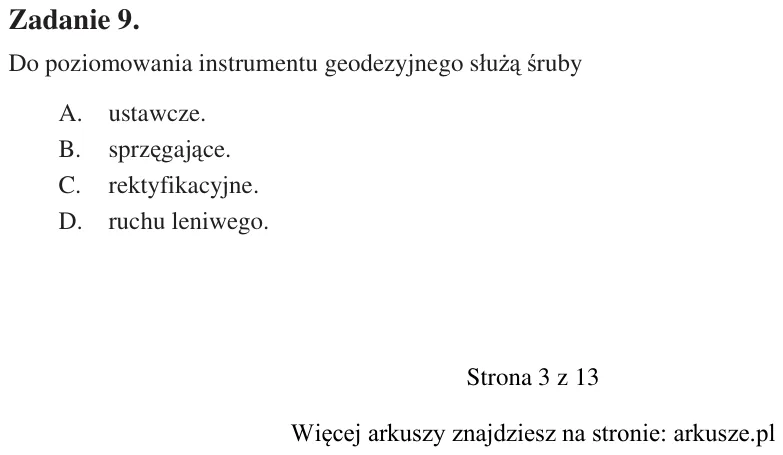

Zadanie 9. Do poziomowania instrumentu geodezyjnego służą śruby A. ustawcze. B. sprzęgające. C. rektyfikacyjne. D. ruchu leniwego. Nr działki lub konturu Nr punktu Współrzędne Różnice współrzędnych Xi Yi Yi+1 -Yi-1 Xi+1

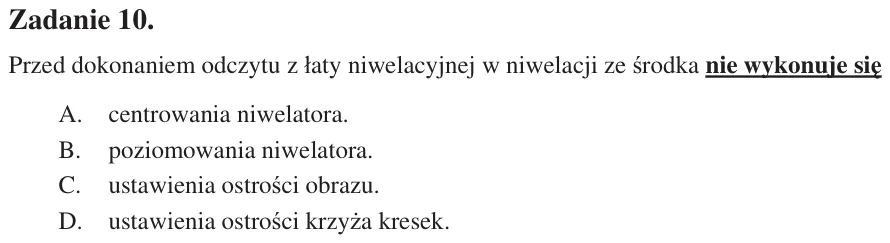

Zadanie 10. Przed dokonaniem odczytu z łaty niwelacyjnej w niwelacji ze środka nie wykonuje się A. centrowania niwelatora. B. poziomowania niwelatora. C. ustawienia ostrości obrazu. D. ustawienia ostrości krzyża kresek.

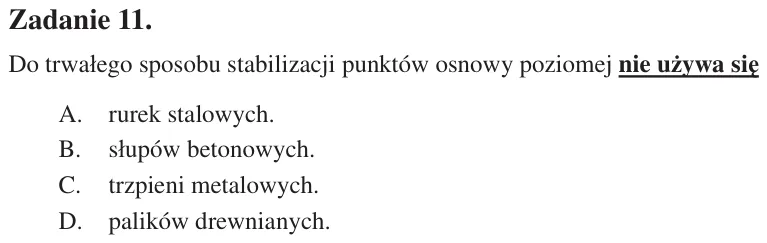

Zadanie 11. Do trwałego sposobu stabilizacji punktów osnowy poziomej nie używa się A. rurek stalowych. B. słupów betonowych. C. trzpieni metalowych. D. palików drewnianych.

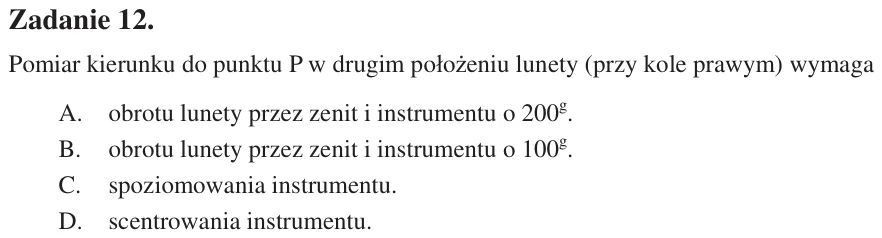

Zadanie 12. Pomiar kierunku do punktu P w drugim położeniu lunety (przy kole prawym) wymaga A. obrotu lunety przez zenit i instrumentu o 200g. B. obrotu lunety przez zenit i instrumentu o 100g. C. spoziomowania instrumen

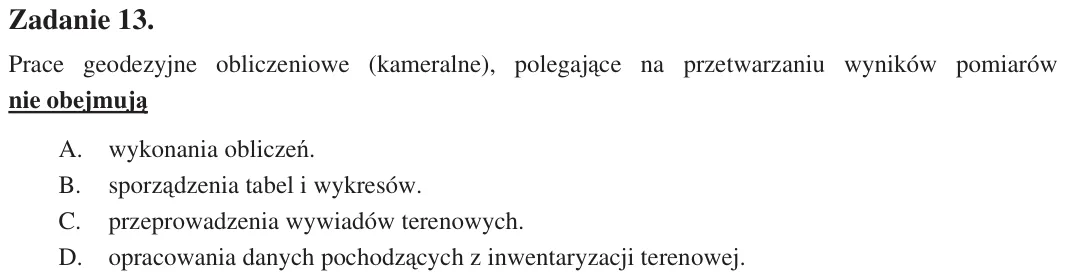

Zadanie 13. Prace geodezyjne obliczeniowe (kameralne), polegające na przetwarzaniu wyników pomiarów nie obejmują A. wykonania obliczeń. B. sporządzenia tabel i wykresów. C. przeprowadzenia wywiadów terenowych. D. opracow

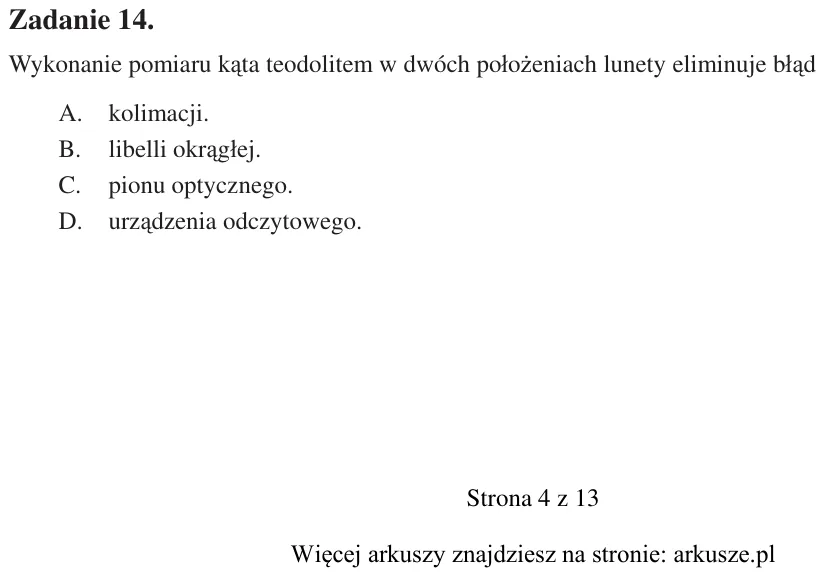

Zadanie 14. Wykonanie pomiaru kąta teodolitem w dwóch położeniach lunety eliminuje błąd A. kolimacji. B. libelli okrągłej. C. pionu optycznego. D. urządzenia odczytowego.

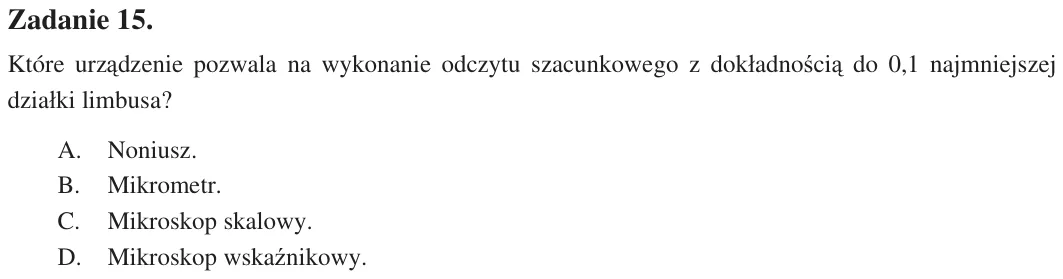

Zadanie 15. Które urządzenie pozwala na wykonanie odczytu szacunkowego z dokładnością do 0,1 najmniejszej działki limbusa? A. Noniusz. B. Mikrometr. C. Mikroskop skalowy. D. Mikroskop wskaźnikowy.

Zadanie 16. Maksymalne długości linii pomiarowych na terenach zurbanizowanych powinny wynosić A. 250 m B. 300 m C. 350 m D. 400 m

Zadanie 17. Maksymalna długość linii pomiarowych na terenach rolnych i leśnych nie powinny przekraczać A. 400 m B. 450 m C. 500 m D. 550 m

Zadanie 18. Maksymalna długość domiaru prostokątnego dla szczegółów III grupy dokładnościowej wynosi A. 25 m B. 50 m C. 55 m D. 70 m

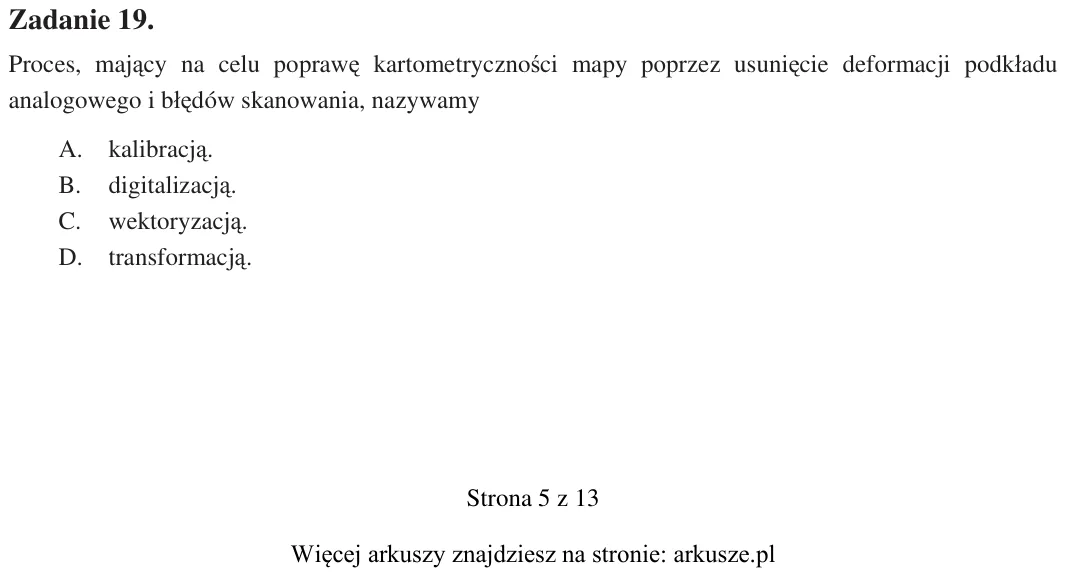

Zadanie 19. Proces, mający na celu poprawę kartometryczności mapy poprzez usunięcie deformacji podkładu analogowego i błędów skanowania, nazywamy A. kalibracją. B. digitalizacją. C. wektoryzacją. D. transformacją.

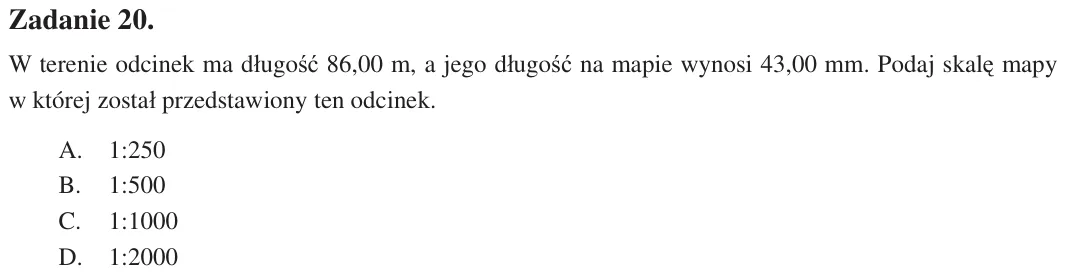

Zadanie 20. W terenie odcinek ma długość 86,00 m, a jego długość na mapie wynosi 43,00 mm. Podaj skalę mapy w której został przedstawiony ten odcinek. A. 1:250 B. 1:500 C. 1:1000 D. 1:2000

Zadanie 21. Odczyt na łacie niwelacyjnej wynosi A. 1423 B. 1477 C. 1523 D. 1573

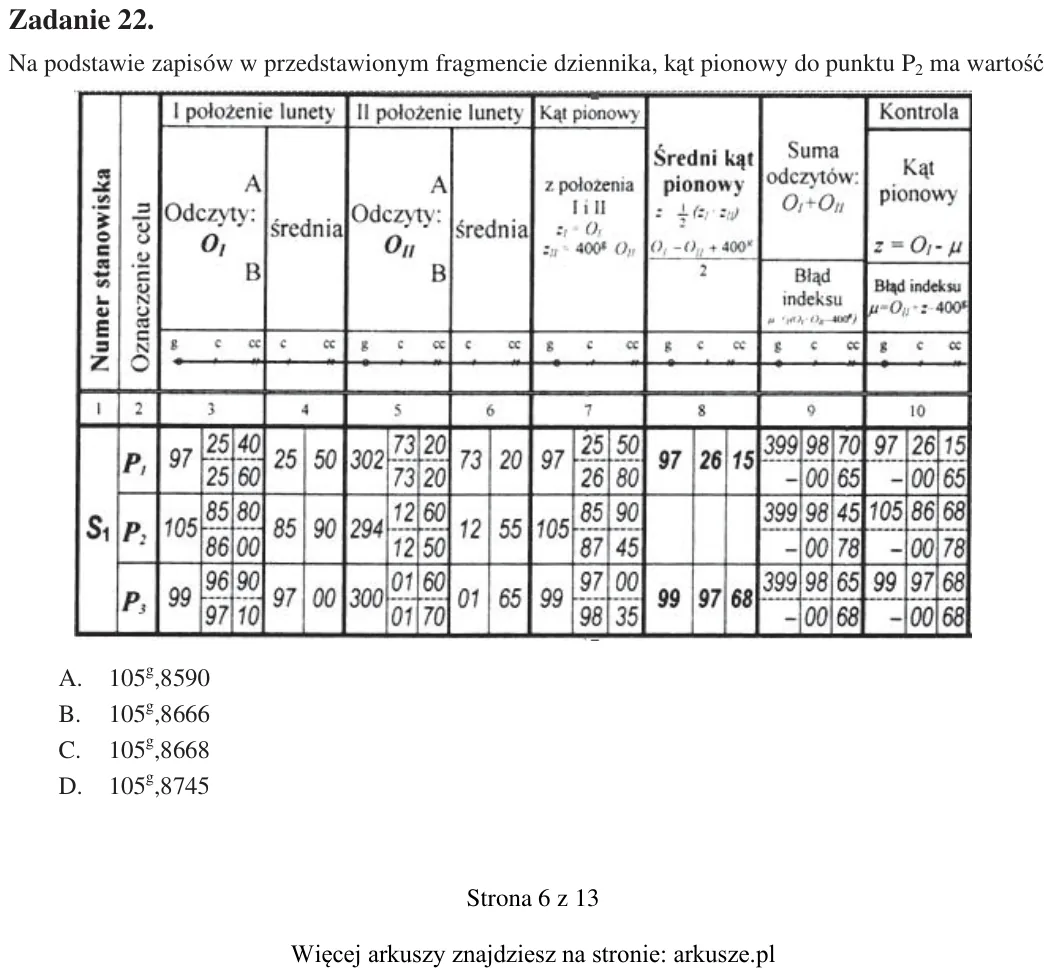

Zadanie 22. Na podstawie zapisów w przedstawionym fragmencie dziennika, kąt pionowy do punktu P2 ma wartość A. 105g,8590 B. 105g,8666 C. 105g,8668 D. 105g,8745

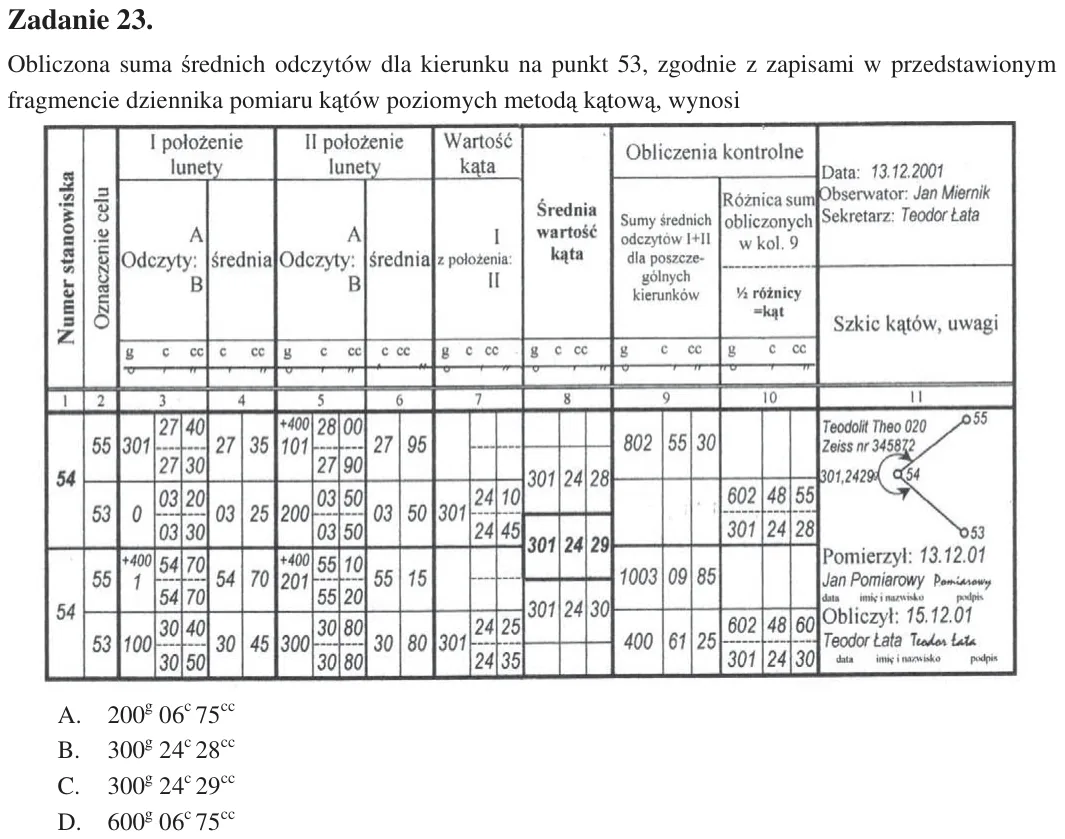

Zadanie 23. Obliczona suma średnich odczytów dla kierunku na punkt 53, zgodnie z zapisami w przedstawionym fragmencie dziennika pomiaru kątów poziomych metodą kątową, wynosi A. 200g 06c 75cc B. 300g 24c 28cc C. 300g 24c

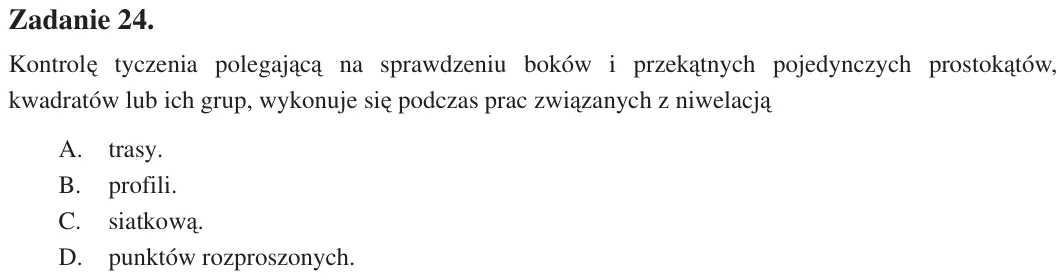

Zadanie 24. Kontrolę tyczenia polegającą na sprawdzeniu boków i przekątnych pojedynczych prostokątów, kwadratów lub ich grup, wykonuje się podczas prac związanych z niwelacją A. trasy. B. profili. C. siatkową. D. punktów

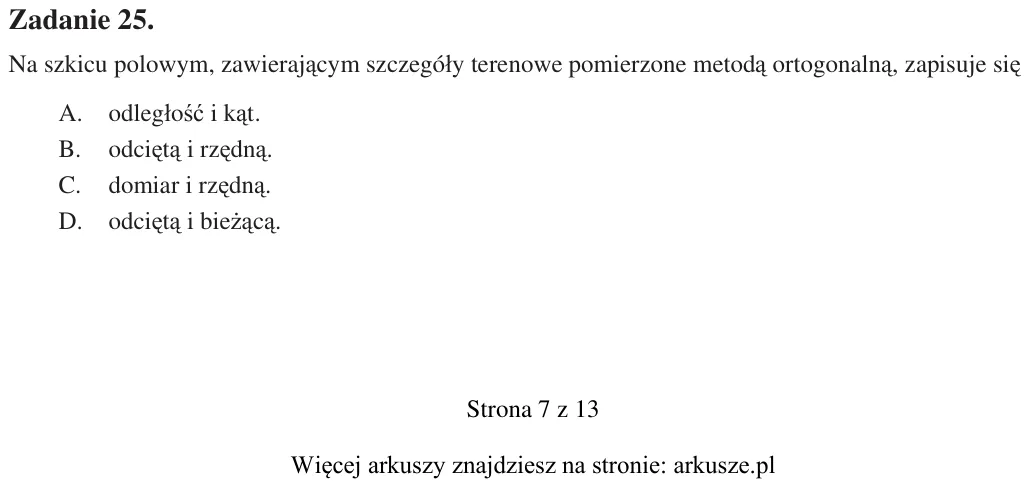

Zadanie 25. Na szkicu polowym, zawierającym szczegóły terenowe pomierzone metodą ortogonalną, zapisuje się A. odległość i kąt. B. odciętą i rzędną. C. domiar i rzędną. D. odciętą i bieżącą.

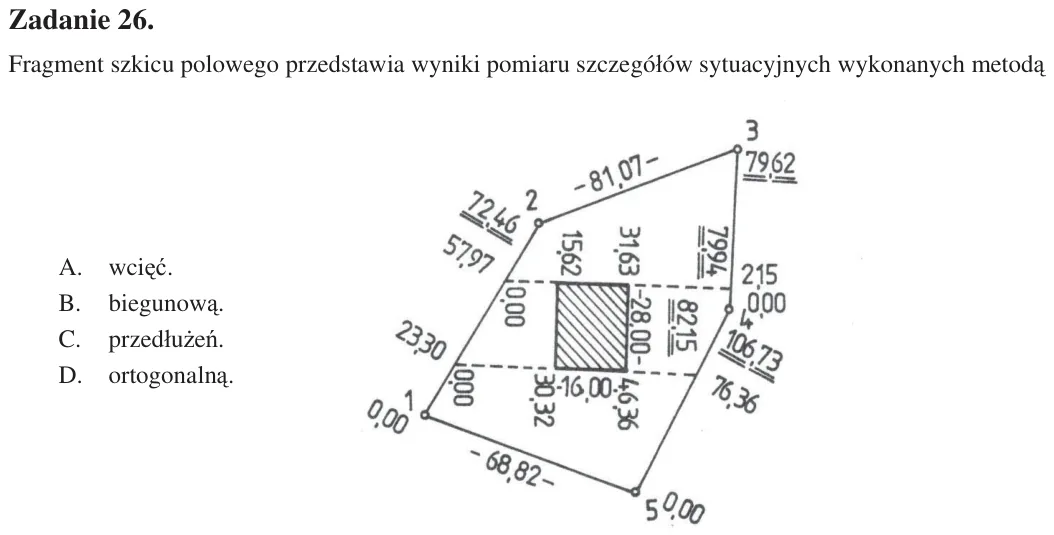

Zadanie 26. Fragment szkicu polowego przedstawia wyniki pomiaru szczegółów sytuacyjnych wykonanych metodą A. wcięć. B. biegunową. C. przedłużeń. D. ortogonalną.

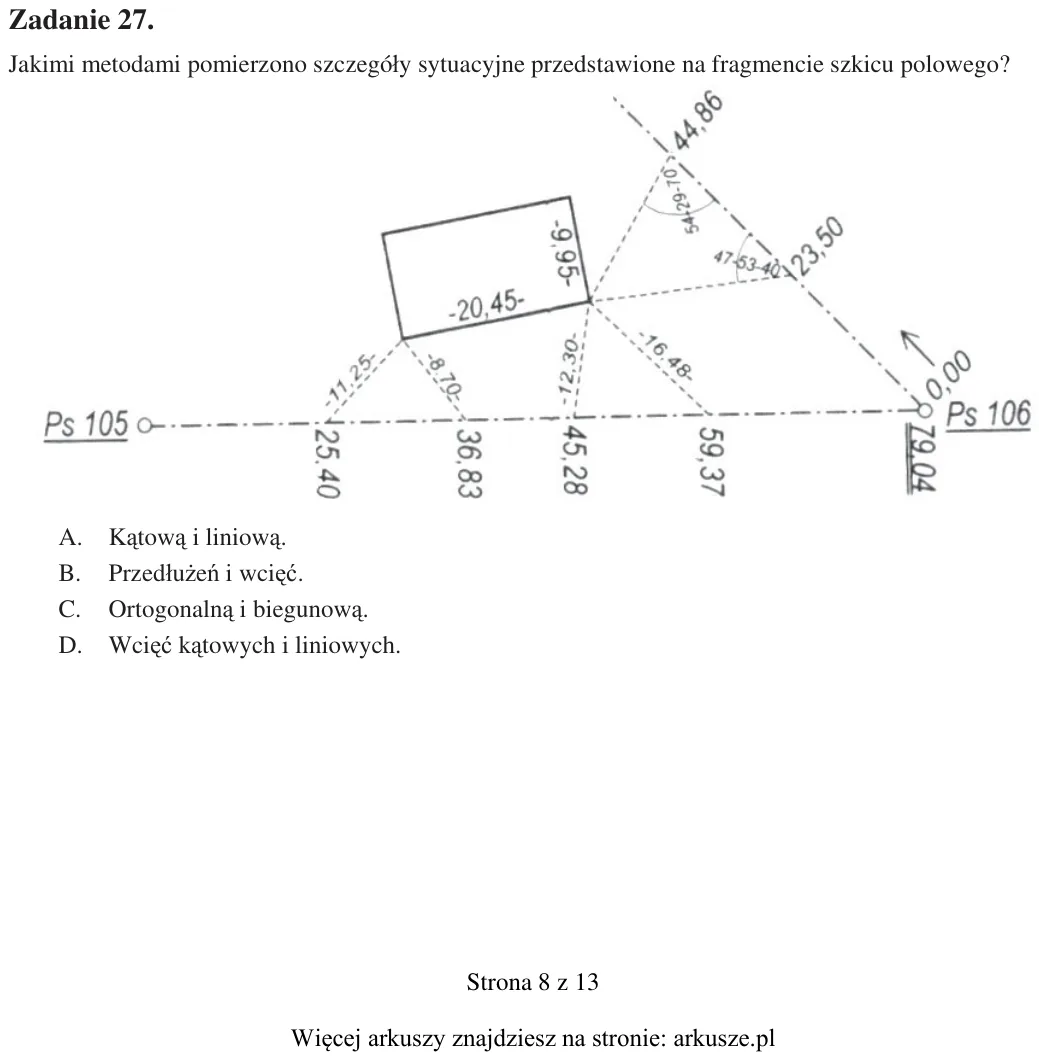

Zadanie 27. Jakimi metodami pomierzono szczegóły sytuacyjne przedstawione na fragmencie szkicu polowego? A. Kątową i liniową. B. Przedłużeń i wcięć. C. Ortogonalną i biegunową. D. Wcięć kątowych i liniowych.

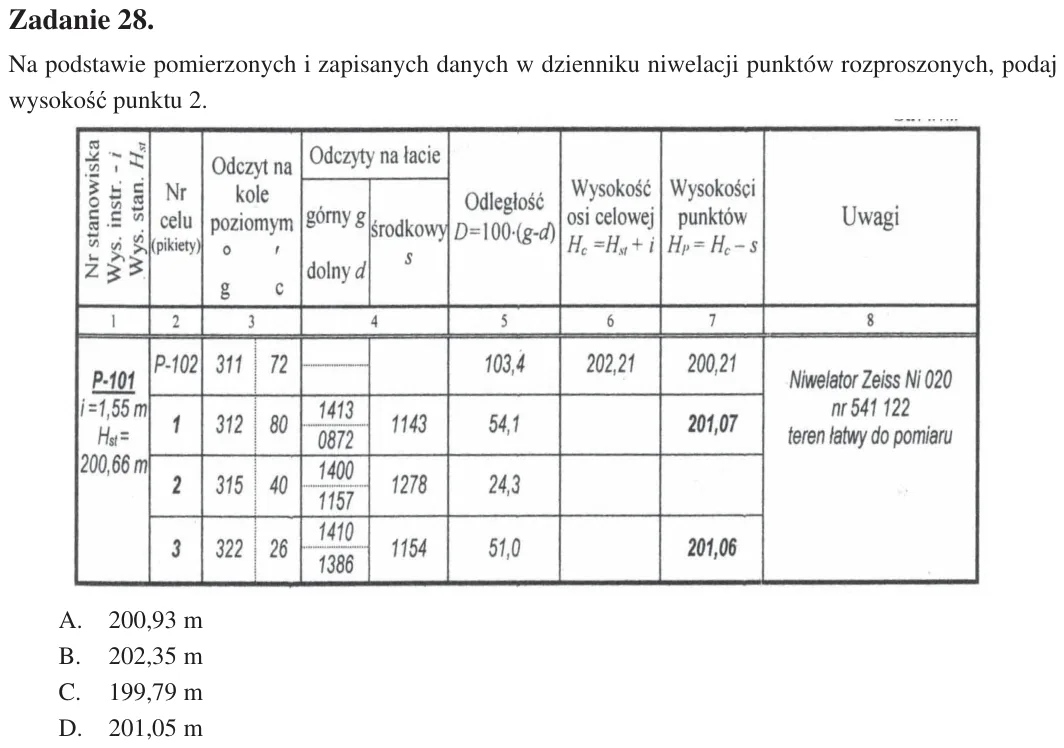

Zadanie 28. Na podstawie pomierzonych i zapisanych danych w dzienniku niwelacji punktów rozproszonych, podaj wysokość punktu 2. A. 200,93 m B. 202,35 m C. 199,79 m D. 201,05 m

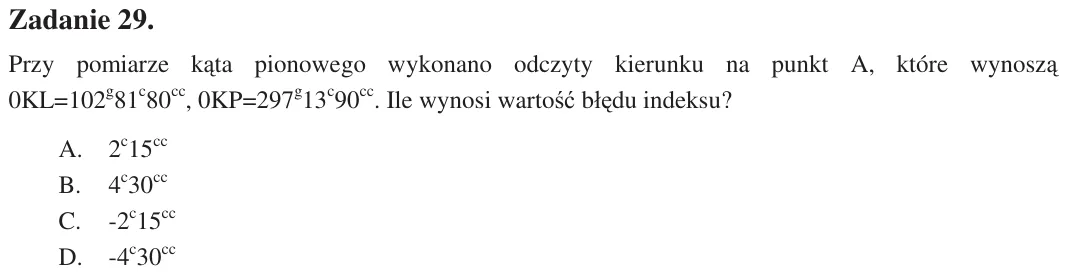

Zadanie 29. Przy pomiarze kąta pionowego wykonano odczyty kierunku na punkt A, które wynoszą 0KL=102g81c80cc, 0KP=297g13c90cc. Ile wynosi wartość błędu indeksu? A. 2c15cc B. 4c30cc C. -2c15cc D. -4c30cc

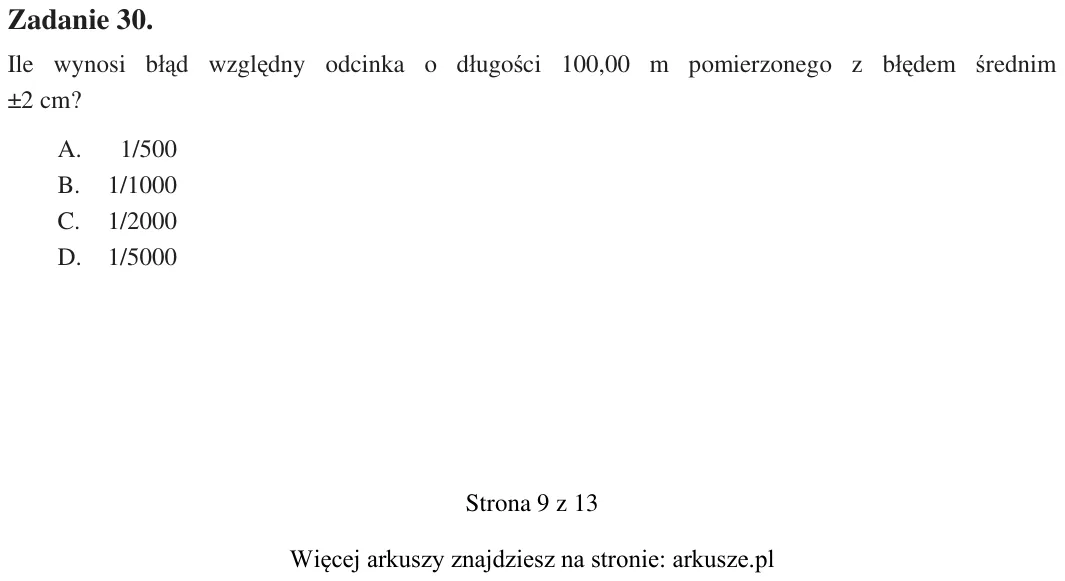

Zadanie 30. Ile wynosi błąd względny odcinka o długości 100,00 m pomierzonego z błędem średnim ±2 cm? A. 1/500 B. 1/1000 C. 1/2000 D. 1/5000

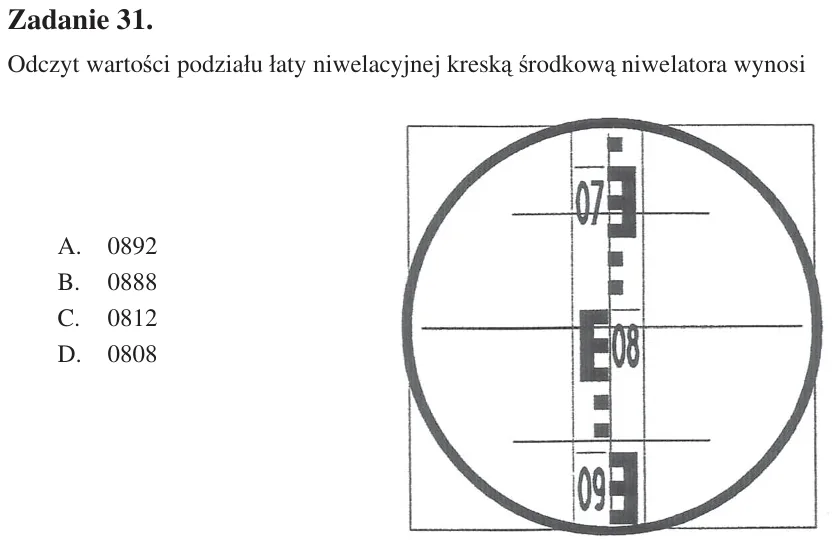

Zadanie 31. Odczyt wartości podziału łaty niwelacyjnej kreską środkową niwelatora wynosi A. 0892 B. 0888 C. 0812 D. 0808

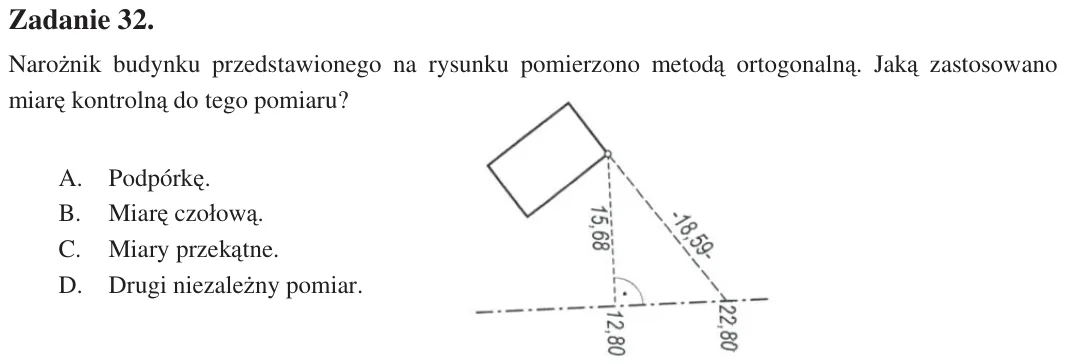

Zadanie 32. Narożnik budynku przedstawionego na rysunku pomierzono metodą ortogonalną. Jaką zastosowano miarę kontrolną do tego pomiaru? A. Podpórkę. B. Miarę czołową. C. Miary przekątne. D. Drugi niezależny pomiar.

Zadanie 33. Pomierzony w terenie kąt 40g00c00cc po zamianie na miarę stopniową ma wartość A. 30◦ 00'00" B. 36◦ 00'00" C. 40◦ 00'00" D. 44◦ 00'00"

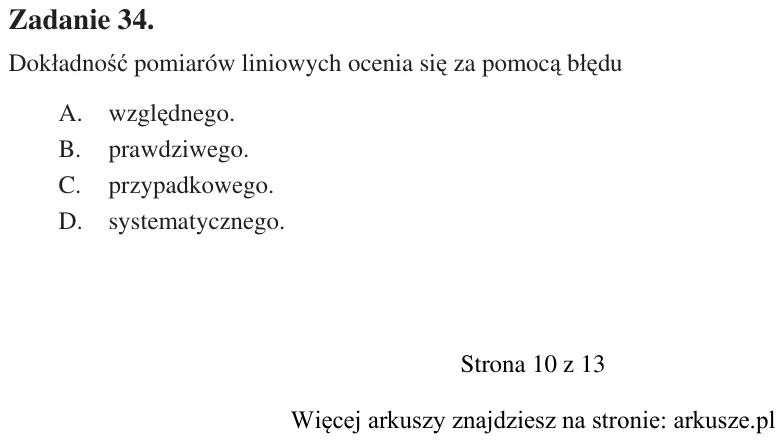

Zadanie 34. Dokładność pomiarów liniowych ocenia się za pomocą błędu A. względnego. B. prawdziwego. C. przypadkowego. D. systematycznego.

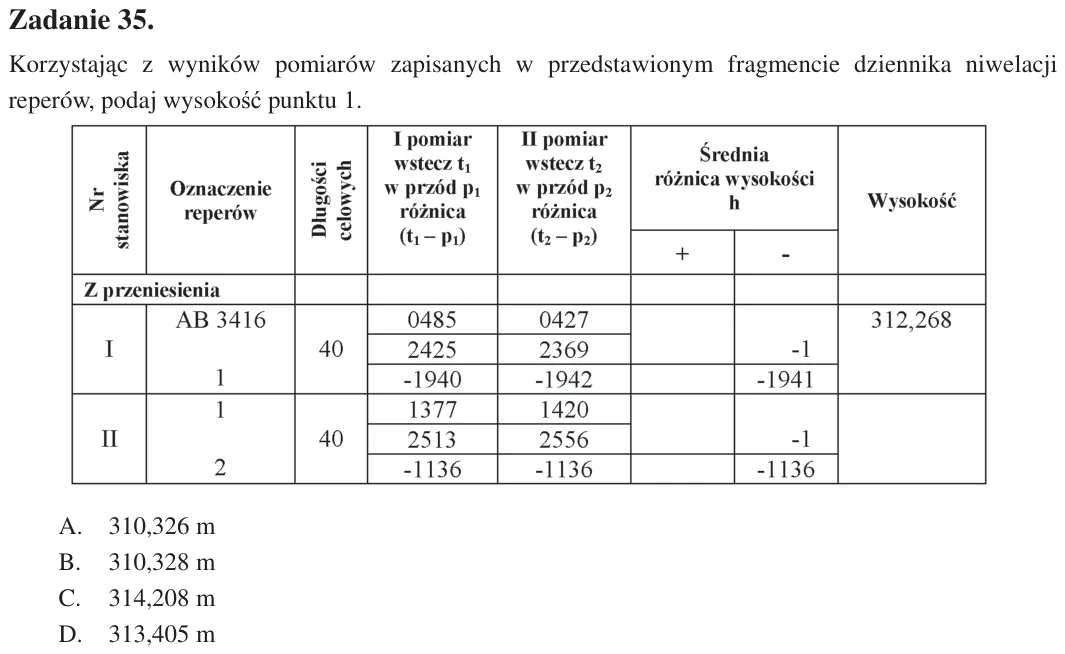

Zadanie 35. Korzystając z wyników pomiarów zapisanych w przedstawionym fragmencie dziennika niwelacji reperów, podaj wysokość punktu 1. A. 310,326 m B. 310,328 m C. 314,208 m D. 313,405 m

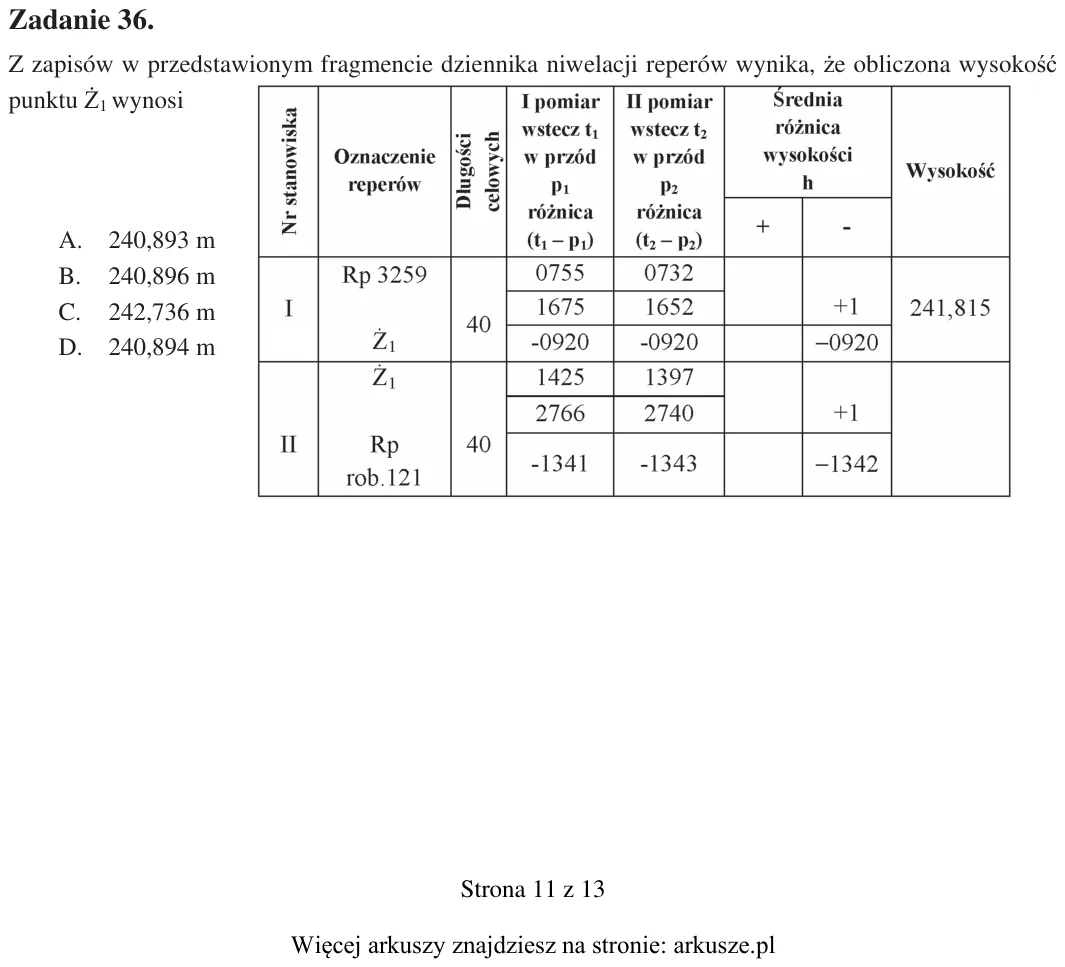

Zadanie 36. Z zapisów w przedstawionym fragmencie dziennika niwelacji reperów wynika, że obliczona wysokość punktu Ż1 wynosi A. 240,893 m B. 240,896 m C. 242,736 m D. 240,894 m

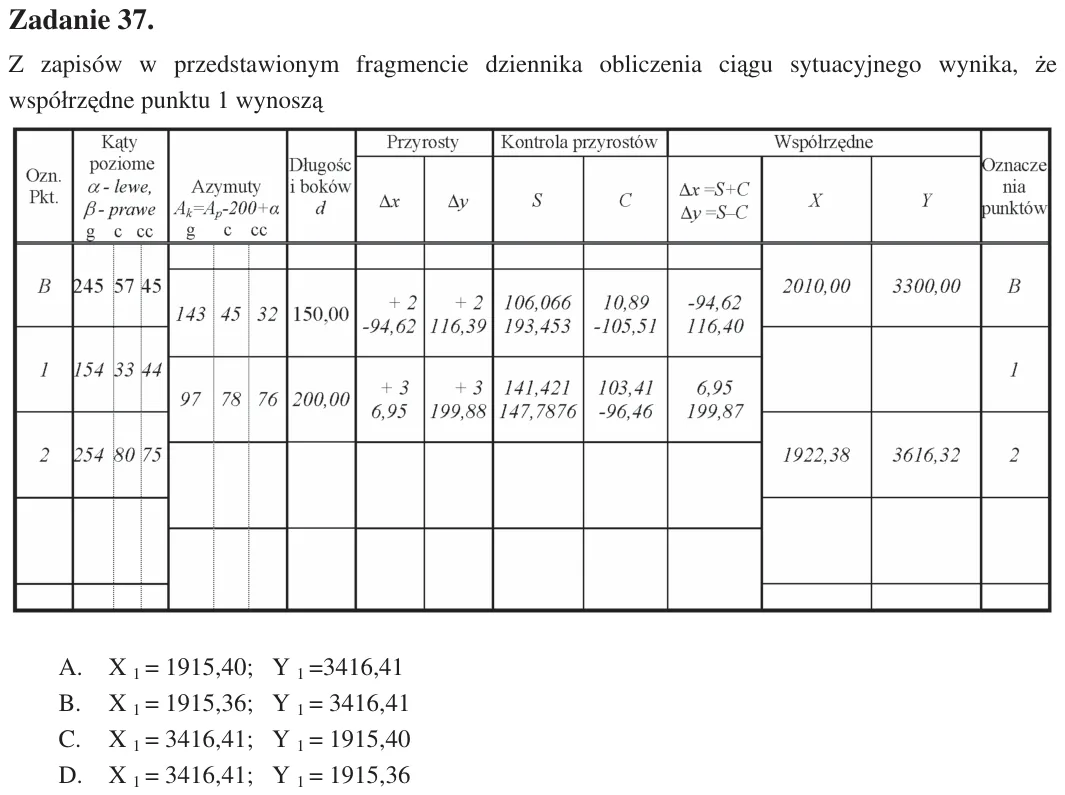

Zadanie 37. Z zapisów w przedstawionym fragmencie dziennika obliczenia ciągu sytuacyjnego wynika, że współrzędne punktu 1 wynoszą A. X 1 = 1915,40; Y 1 =3416,41 B. X 1 = 1915,36; Y 1 = 3416,41 C. X 1 = 3416,41; Y 1 = 191

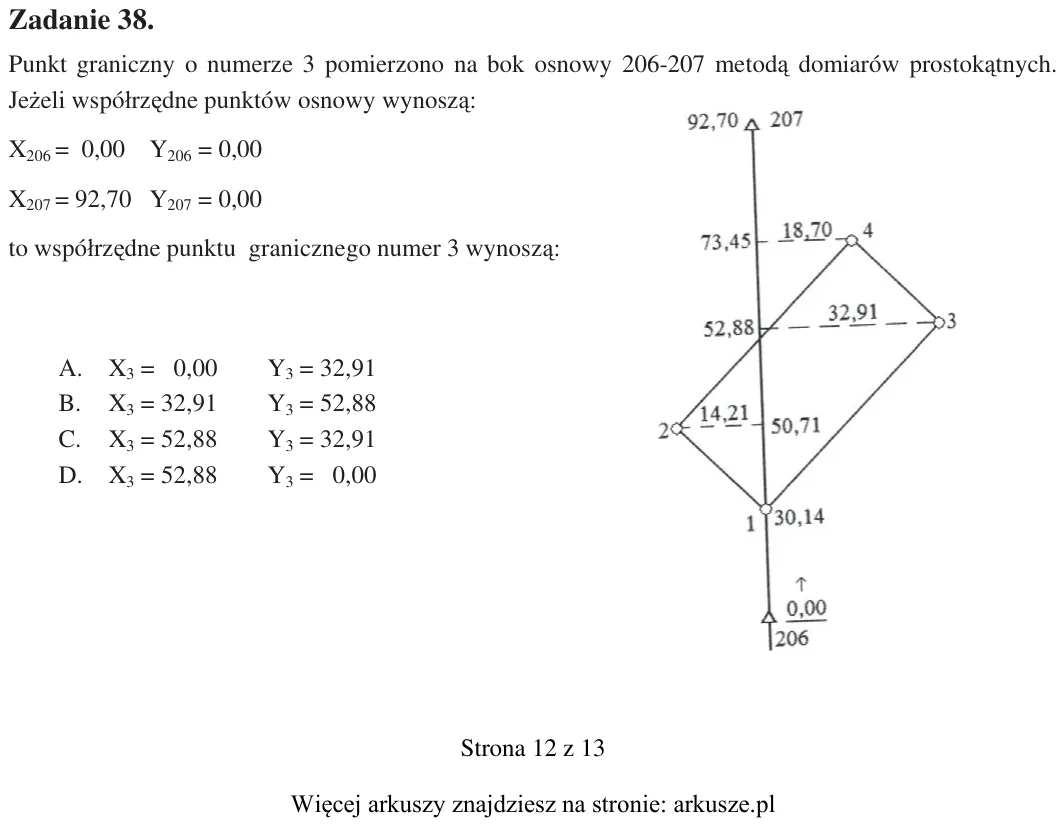

Zadanie 38. Punkt graniczny o numerze 3 pomierzono na bok osnowy 206-207 metodą domiarów prostokątnych. Jeżeli współrzędne punktów osnowy wynoszą: X206 = 0,00 Y206 = 0,00 X207 = 92,70 Y207 = 0,00 to współrzędne punktu gr

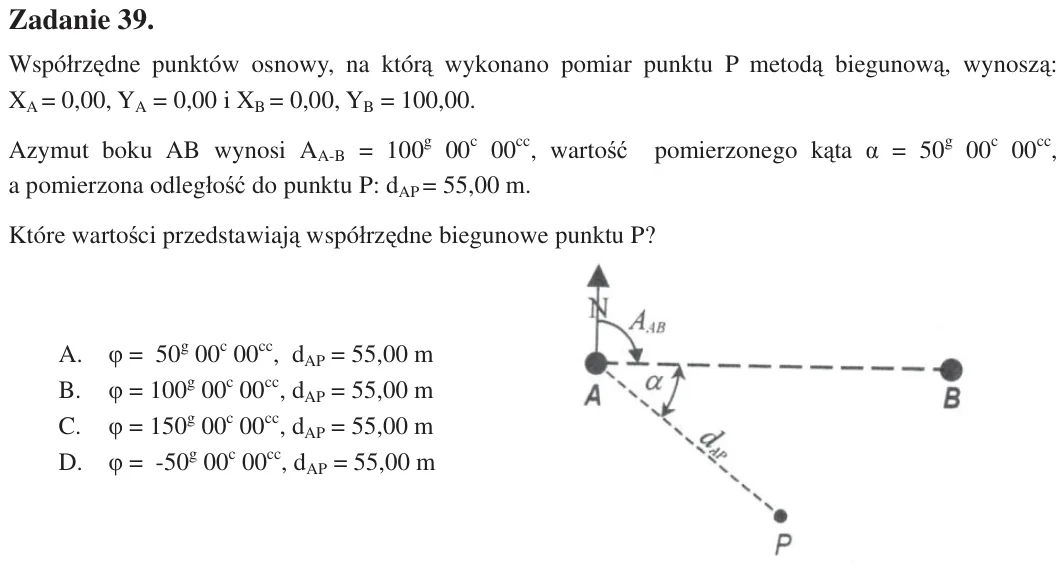

Zadanie 39. Współrzędne punktów osnowy, na którą wykonano pomiar punktu P metodą biegunową, wynoszą: XA = 0,00, YA = 0,00 i XB = 0,00, YB = 100,00. Azymut boku AB wynosi AA-B = 100g 00c 00cc, wartość pomierzonego kąta α

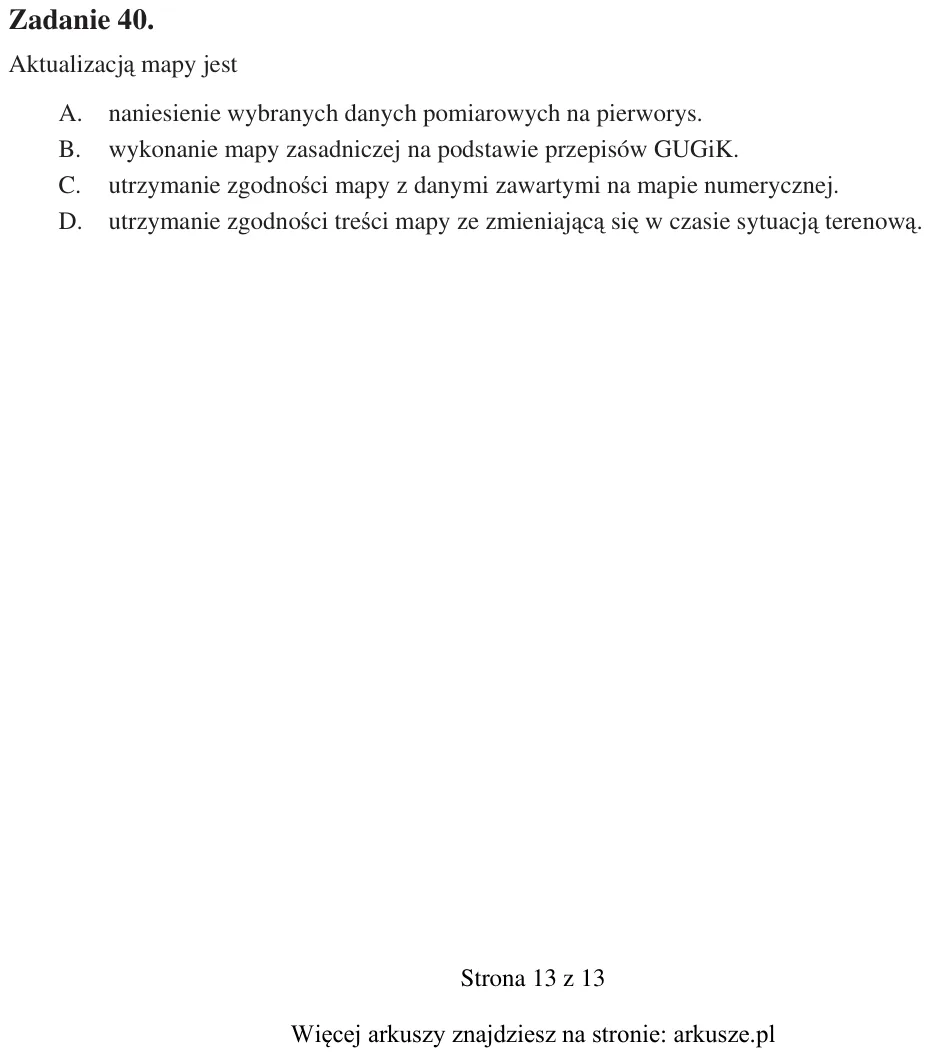

Zadanie 40. Aktualizacją mapy jest A. naniesienie wybranych danych pomiarowych na pierworys. B. wykonanie mapy zasadniczej na podstawie przepisów GUGiK. C. utrzymanie zgodności mapy z danymi zawartymi na mapie numeryczne
