B34 · Egzamin zawodowy · czerwiec 2017

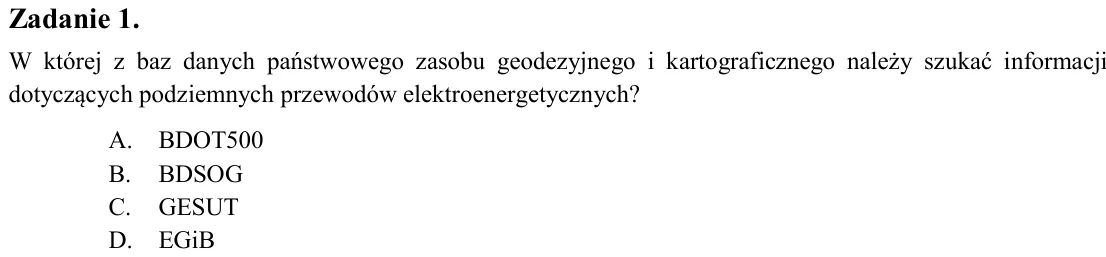

Zadanie 1. W której z baz danych państwowego zasobu geodezyjnego i kartograficznego należy szukać informacji dotyczących podziemnych przewodów elektroenergetycznych? A. BDOT500 B. BDSOG C. GESUT D. EGiB

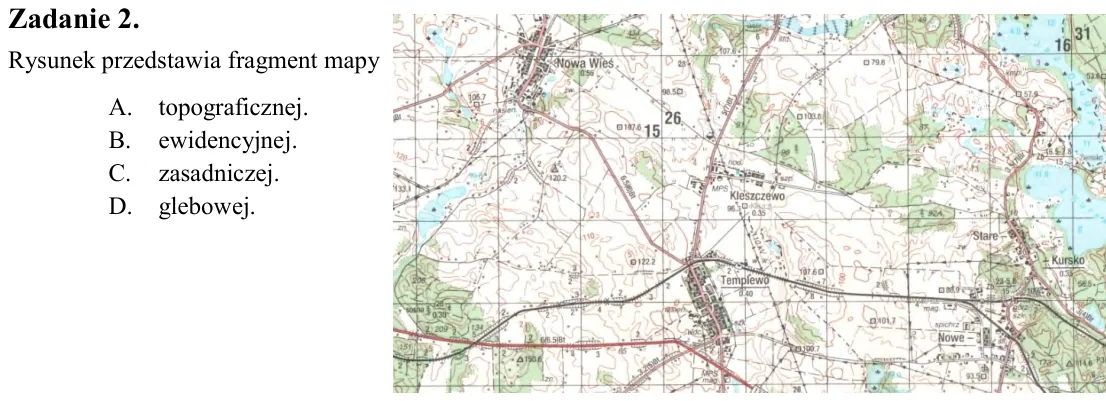

Zadanie 2. Rysunek przedstawia fragment mapy A. topograficznej. B. ewidencyjnej. C. zasadniczej. D. glebowej.

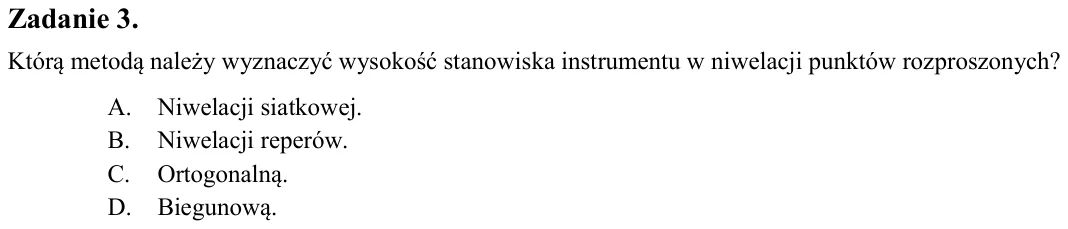

Zadanie 3. Którą metodą należy wyznaczyć wysokość stanowiska instrumentu w niwelacji punktów rozproszonych? A. Niwelacji siatkowej. B. Niwelacji reperów. C. Ortogonalną. D. Biegunową.

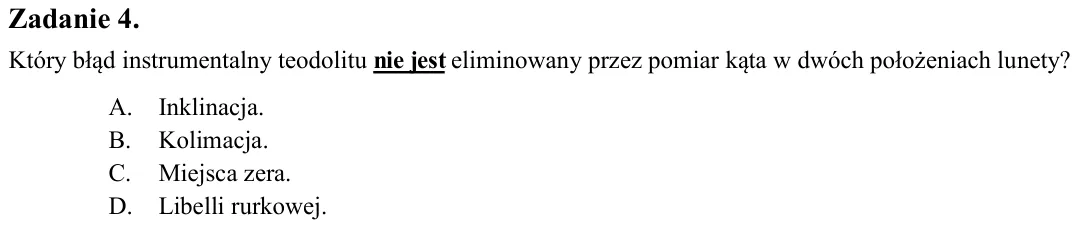

Zadanie 4. Który błąd instrumentalny teodolitu nie jest eliminowany przez pomiar kąta w dwóch położeniach lunety? A. Inklinacja. B. Kolimacja. C. Miejsca zera. D. Libelli rurkowej.

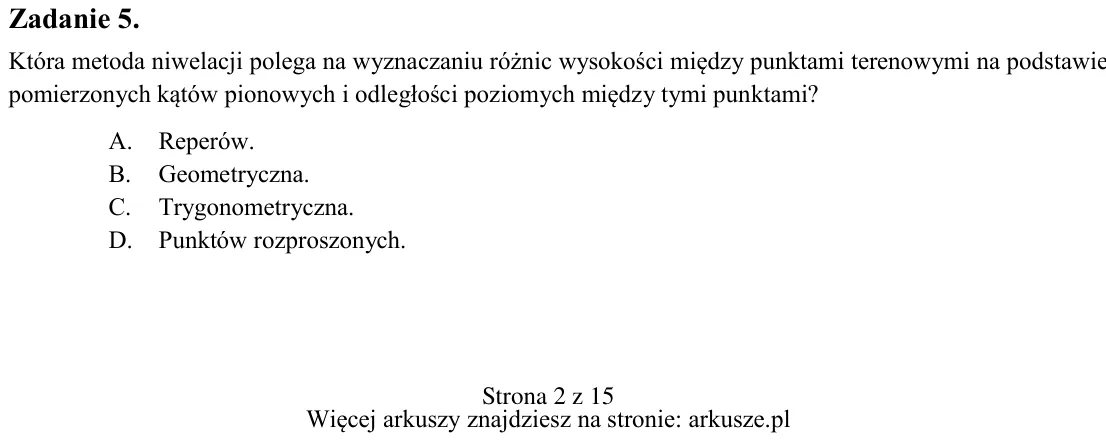

Zadanie 5. Która metoda niwelacji polega na wyznaczaniu różnic wysokości między punktami terenowymi na podstawie pomierzonych kątów pionowych i odległości poziomych między tymi punktami? A. Reperów. B. Geometryczna. C. T

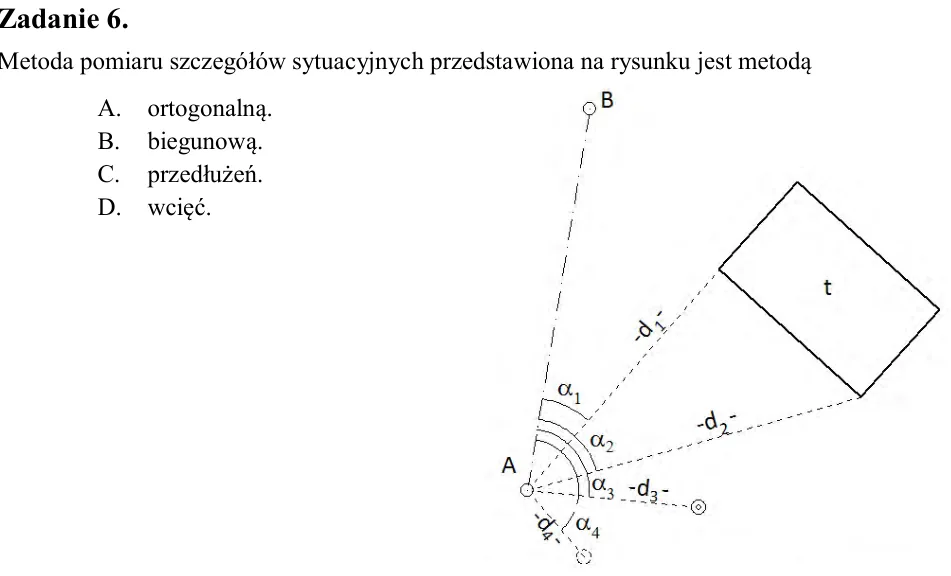

Zadanie 6. Metoda pomiaru szczegółów sytuacyjnych przedstawiona na rysunku jest metodą A. ortogonalną. B. biegunową. C. przedłużeń. D. wcięć.

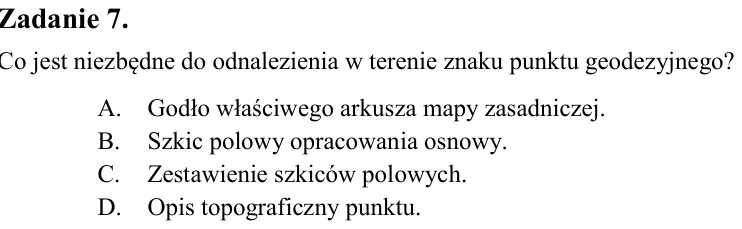

Zadanie 7. Co jest niezbędne do odnalezienia w terenie znaku punktu geodezyjnego? A. Godło właściwego arkusza mapy zasadniczej. B. Szkic polowy opracowania osnowy. C. Zestawienie szkiców polowych. D. Opis topograficzny p

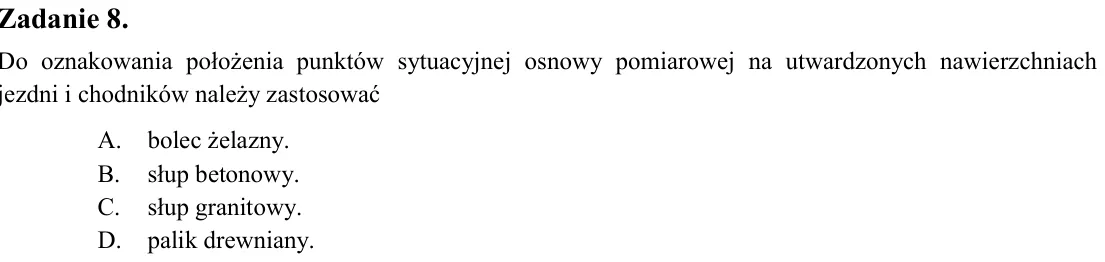

Zadanie 8. Do oznakowania położenia punktów sytuacyjnej osnowy pomiarowej na utwardzonych nawierzchniach jezdni i chodników należy zastosować A. bolec żelazny. B. słup betonowy. C. słup granitowy. D. palik drewniany.

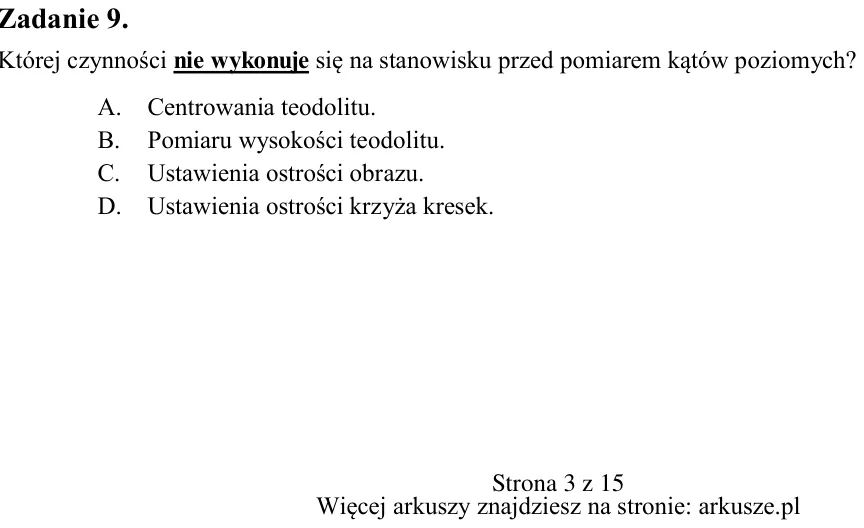

Zadanie 9. Której czynności nie wykonuje się na stanowisku przed pomiarem kątów poziomych? A. Centrowania teodolitu. B. Pomiaru wysokości teodolitu. C. Ustawienia ostrości obrazu. D. Ustawienia ostrości krzyża kresek.

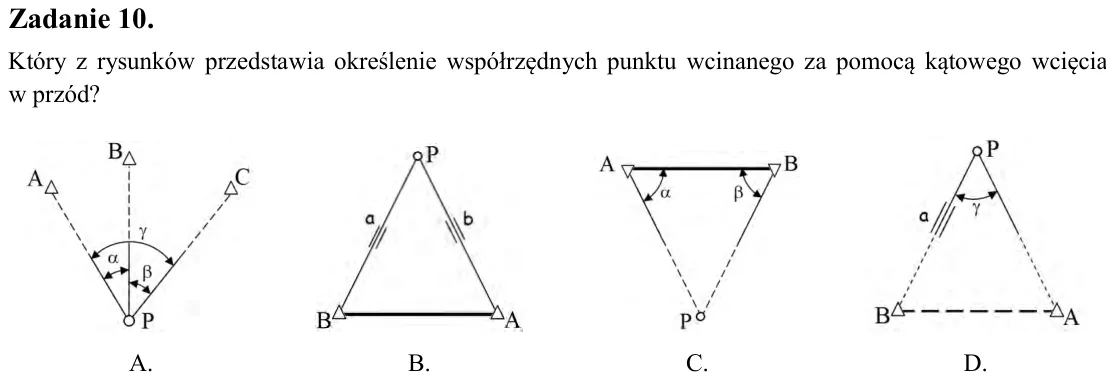

Zadanie 10. Który z rysunków przedstawia określenie współrzędnych punktu wcinanego za pomocą kątowego wcięcia w przód?

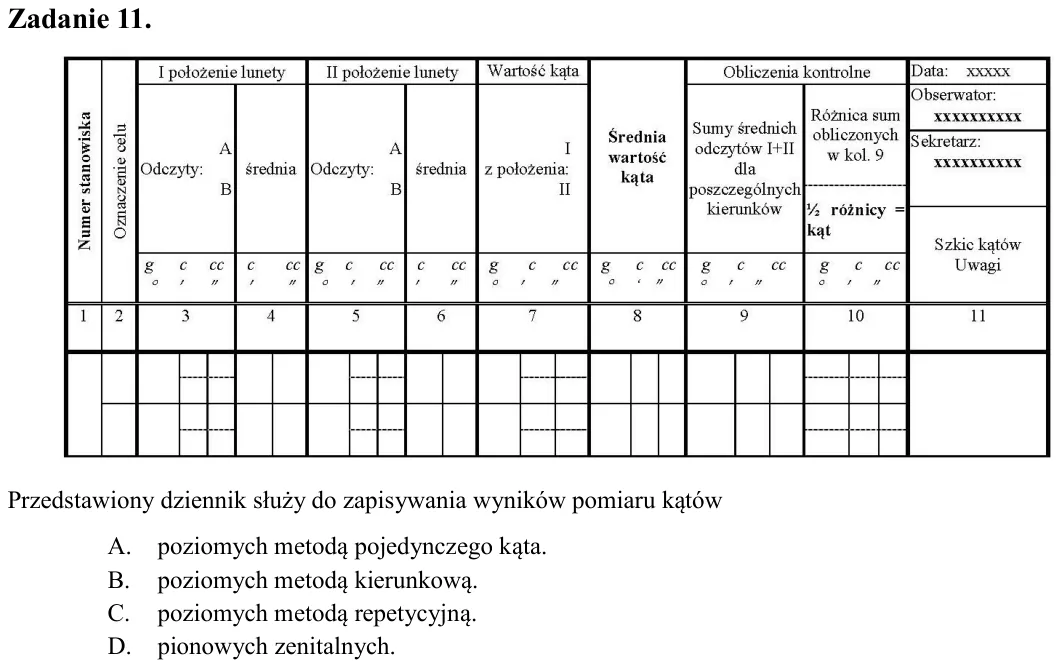

Zadanie 11. Przedstawiony dziennik służy do zapisywania wyników pomiaru kątów A. poziomych metodą pojedynczego kąta. B. poziomych metodą kierunkową. C. poziomych metodą repetycyjną. D. pionowych zenitalnych.

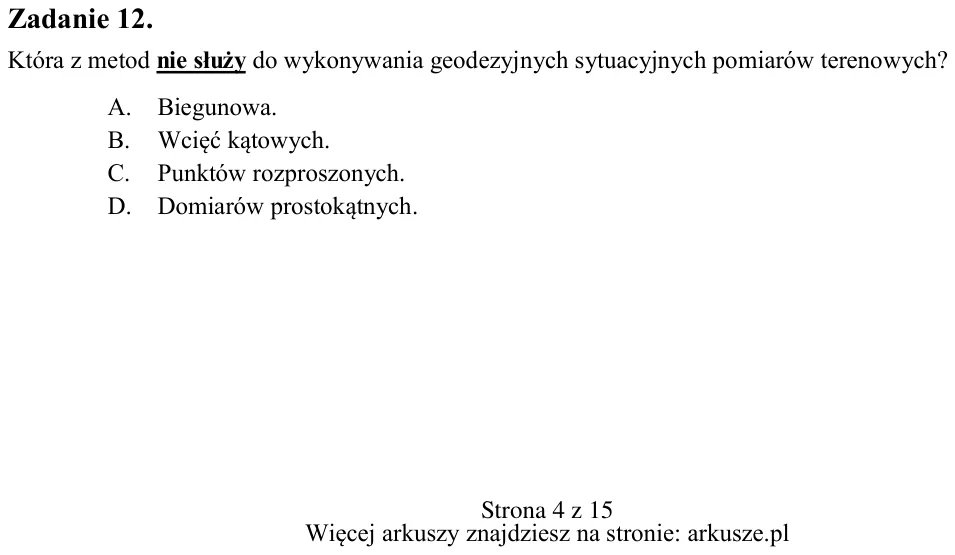

Zadanie 12. Która z metod nie służy do wykonywania geodezyjnych sytuacyjnych pomiarów terenowych? A. Biegunowa. B. Wcięć kątowych. C. Punktów rozproszonych. D. Domiarów prostokątnych. A. B. C. D.

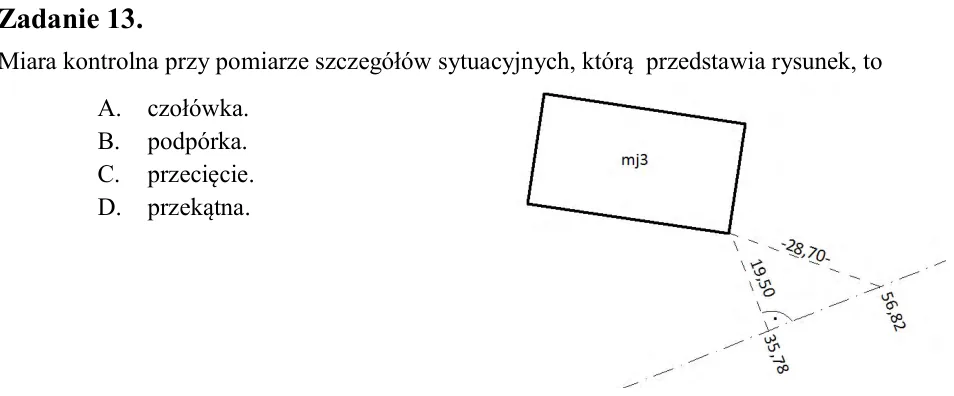

Zadanie 13. Miara kontrolna przy pomiarze szczegółów sytuacyjnych, którą przedstawia rysunek, to A. czołówka. B. podpórka. C. przecięcie. D. przekątna.

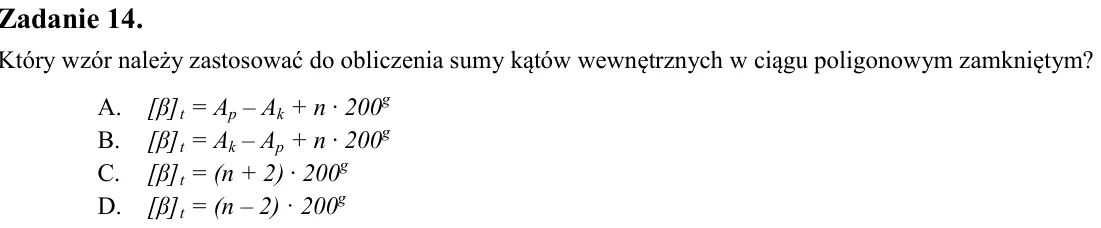

Zadanie 14. Który wzór należy zastosować do obliczenia sumy kątów wewnętrznych w ciągu poligonowym zamkniętym? A. [β]t = Ap - Ak + n · 200g B. [β]t = Ak - Ap + n · 200g C. [β]t = (n + 2) · 200g D. [β]t = (n - 2) · 200g

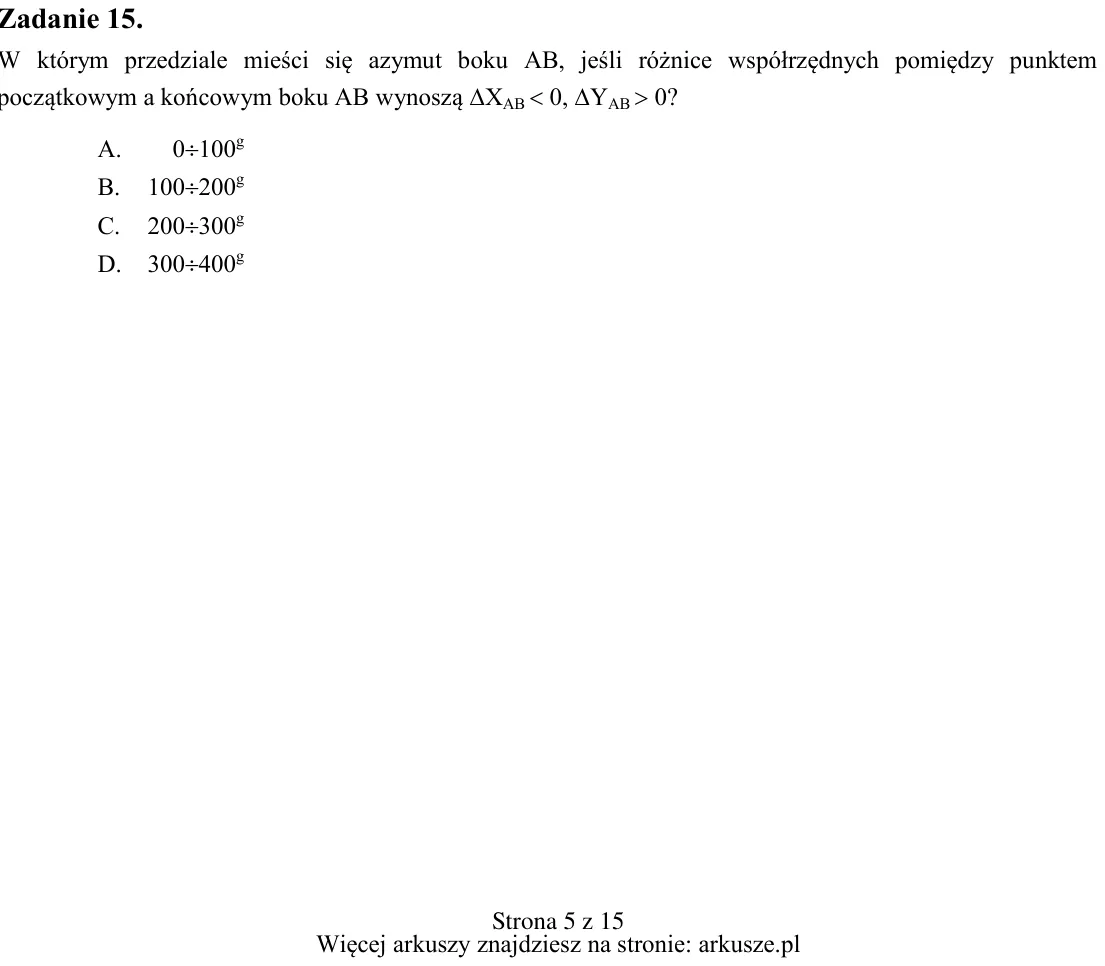

Zadanie 15. W którym przedziale mieści się azymut boku AB, jeśli różnice współrzędnych pomiędzy punktem początkowym a końcowym boku AB wynoszą XAB  0, YAB  0? A. 0100g B. 100200g C. 200300g D. 300400g

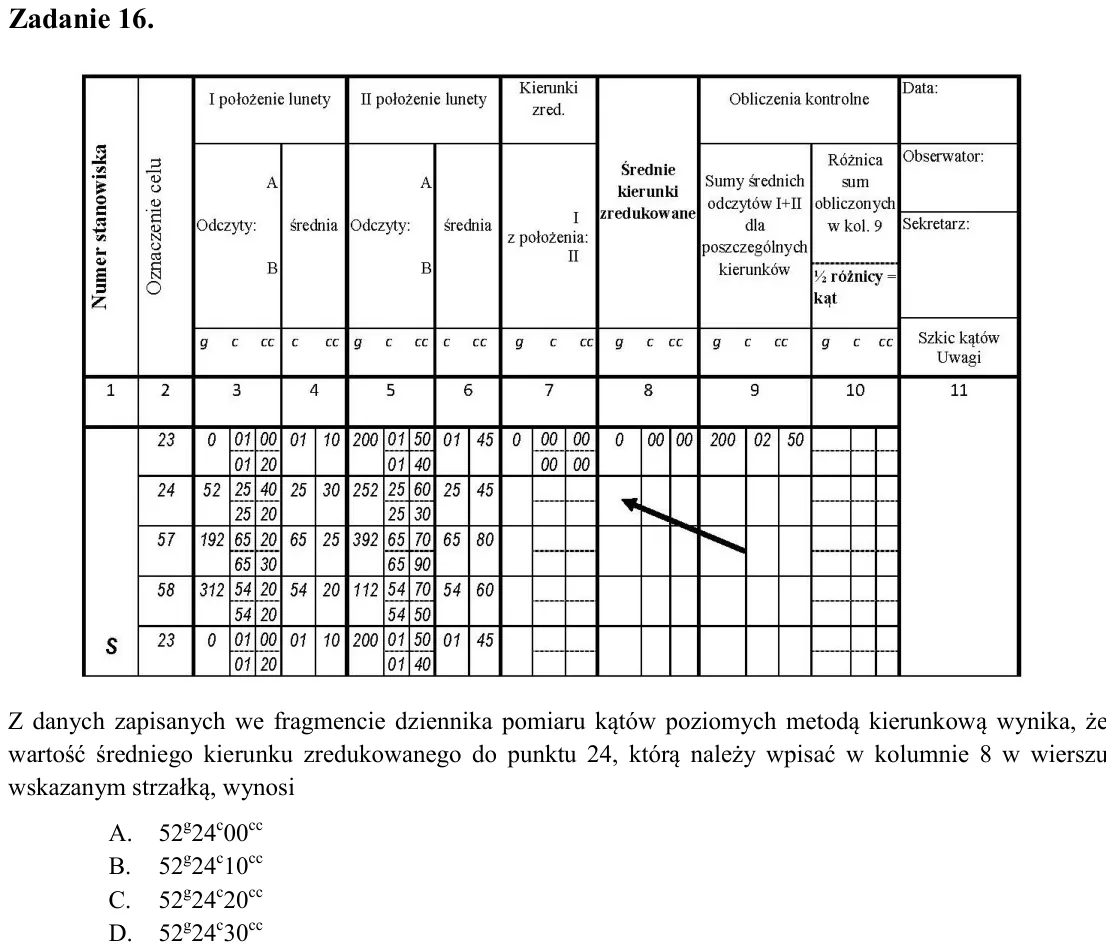

Zadanie 16. Z danych zapisanych we fragmencie dziennika pomiaru kątów poziomych metodą kierunkową wynika, że wartość średniego kierunku zredukowanego do punktu 24, którą należy wpisać w kolumnie 8 w wierszu wskazanym str

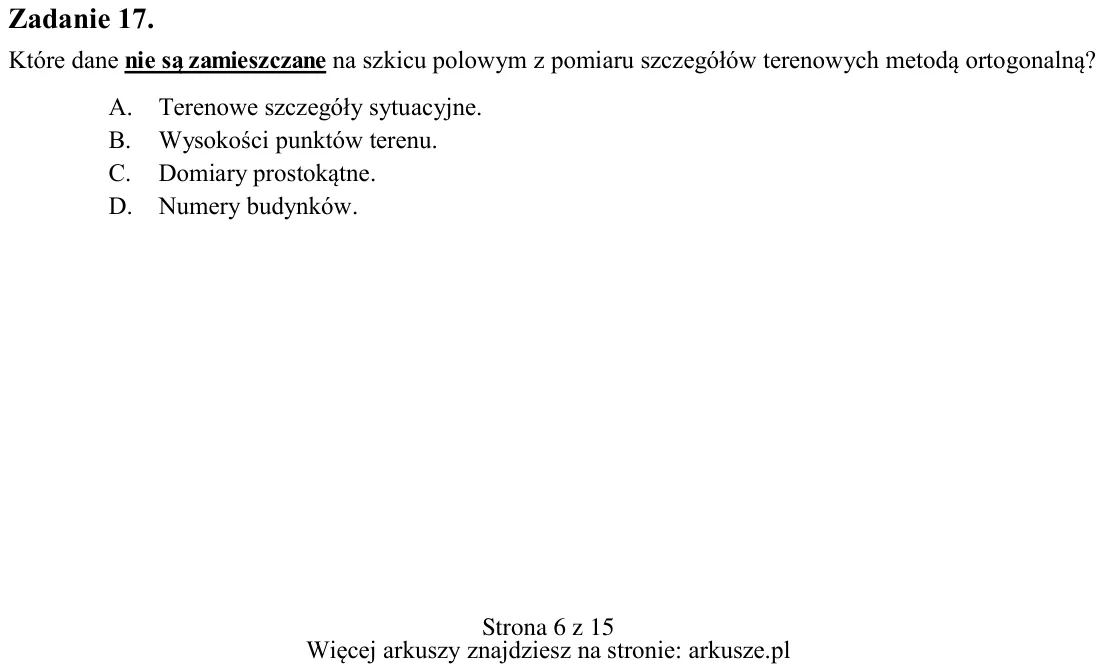

Zadanie 17. Które dane nie są zamieszczane na szkicu polowym z pomiaru szczegółów terenowych metodą ortogonalną? A. Terenowe szczegóły sytuacyjne. B. Wysokości punktów terenu. C. Domiary prostokątne. D. Numery budynków.

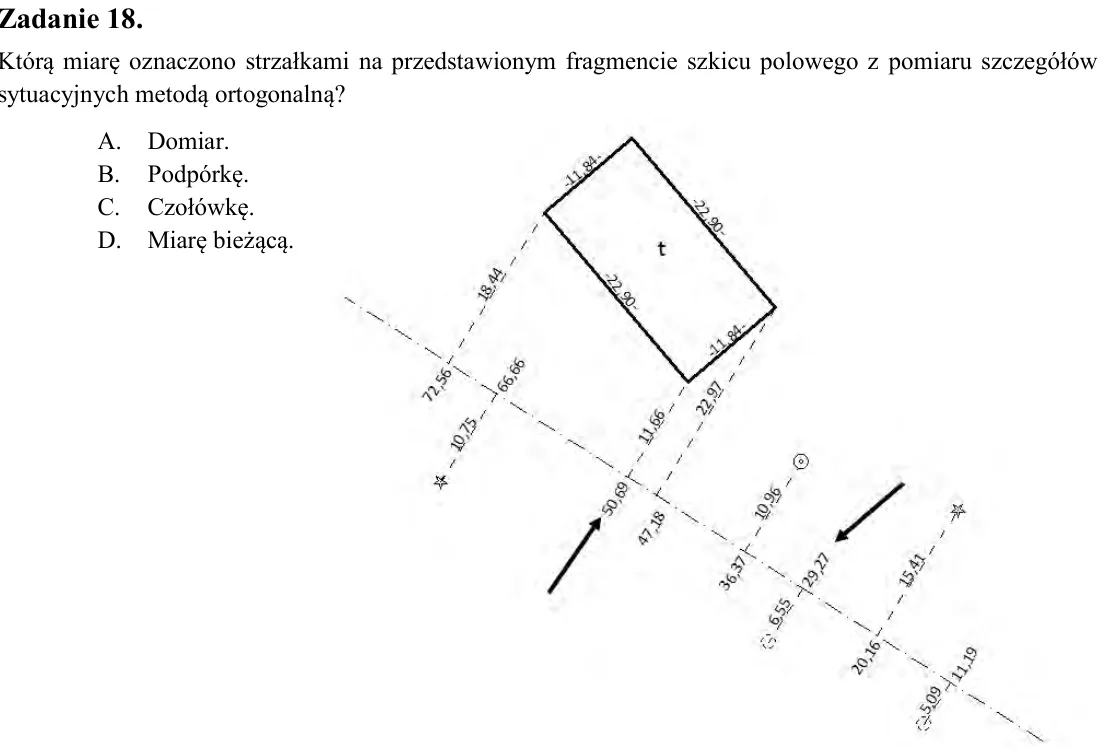

Zadanie 18. Którą miarę oznaczono strzałkami na przedstawionym fragmencie szkicu polowego z pomiaru szczegółów sytuacyjnych metodą ortogonalną? A. Domiar. B. Podpórkę. C. Czołówkę. D. Miarę bieżącą.

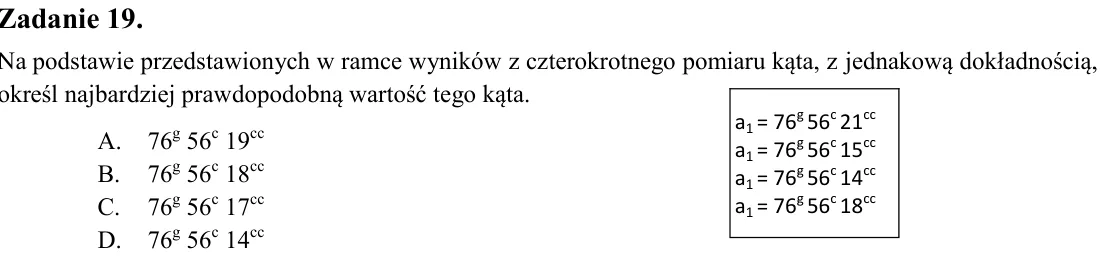

Zadanie 19. Na podstawie przedstawionych w ramce wyników z czterokrotnego pomiaru kąta, z jednakową dokładnością, określ najbardziej prawdopodobną wartość tego kąta. A. 76g 56c 19cc B. 76g 56c 18cc C. 76g 56c 17cc D. 76g

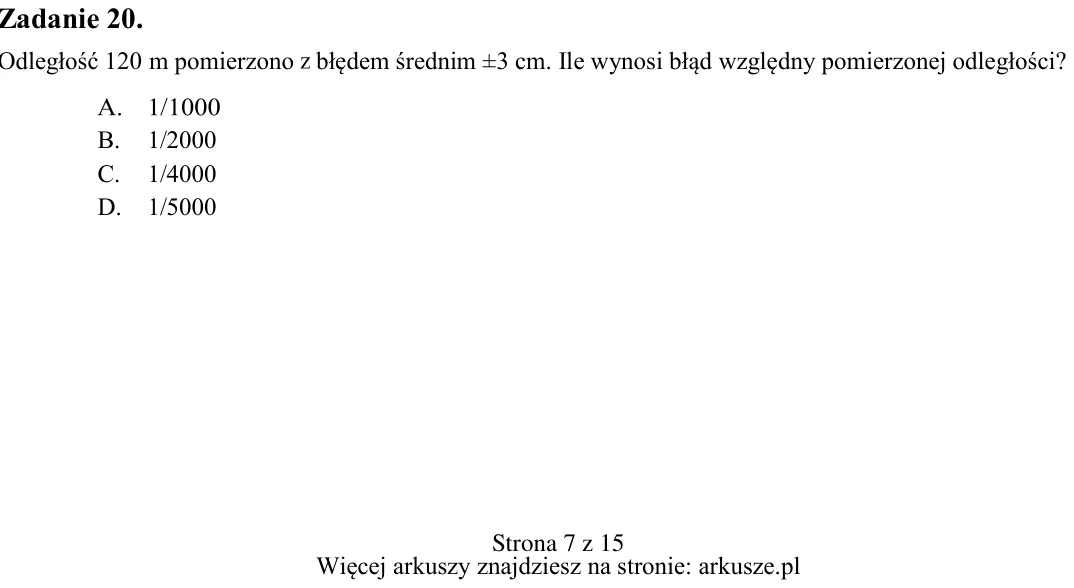

Zadanie 20. Odległość 120 m pomierzono błędem średnim ±3 cm. Ile wynosi błąd względny pomierzonej odległości? B. 1/2000 C. 1/4000 D. 1/5000 a1 = 76g 56c 21cc a1 = 76g 56c 15cc a1 = 76g 56c 14cc a1 = 76g 56c 18cc

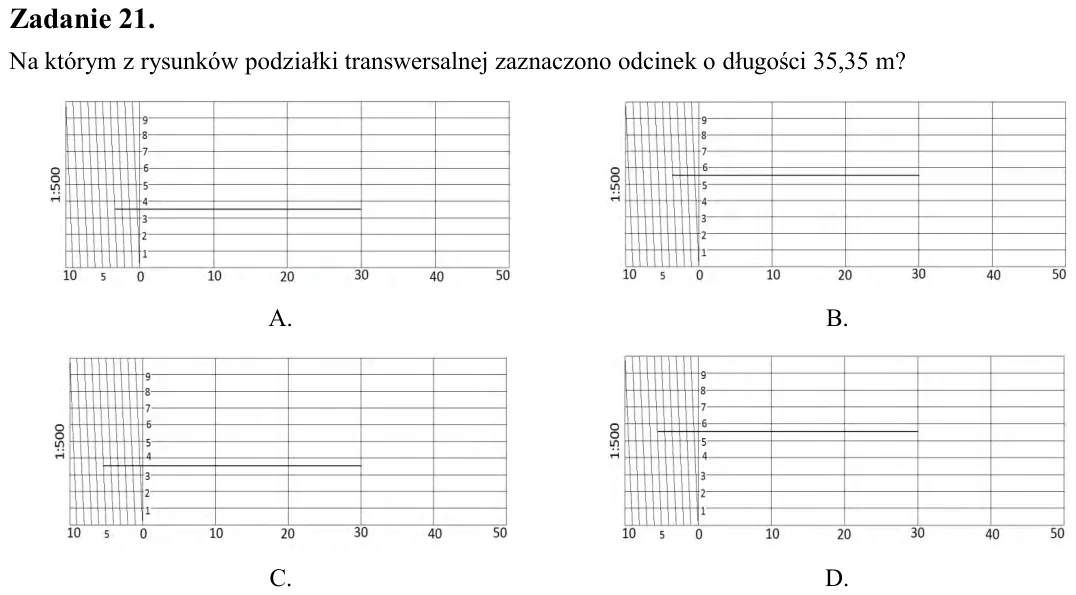

Zadanie 21. Na którym z rysunków podziałki transwersalnej zaznaczono odcinek o długości 35,35 m?

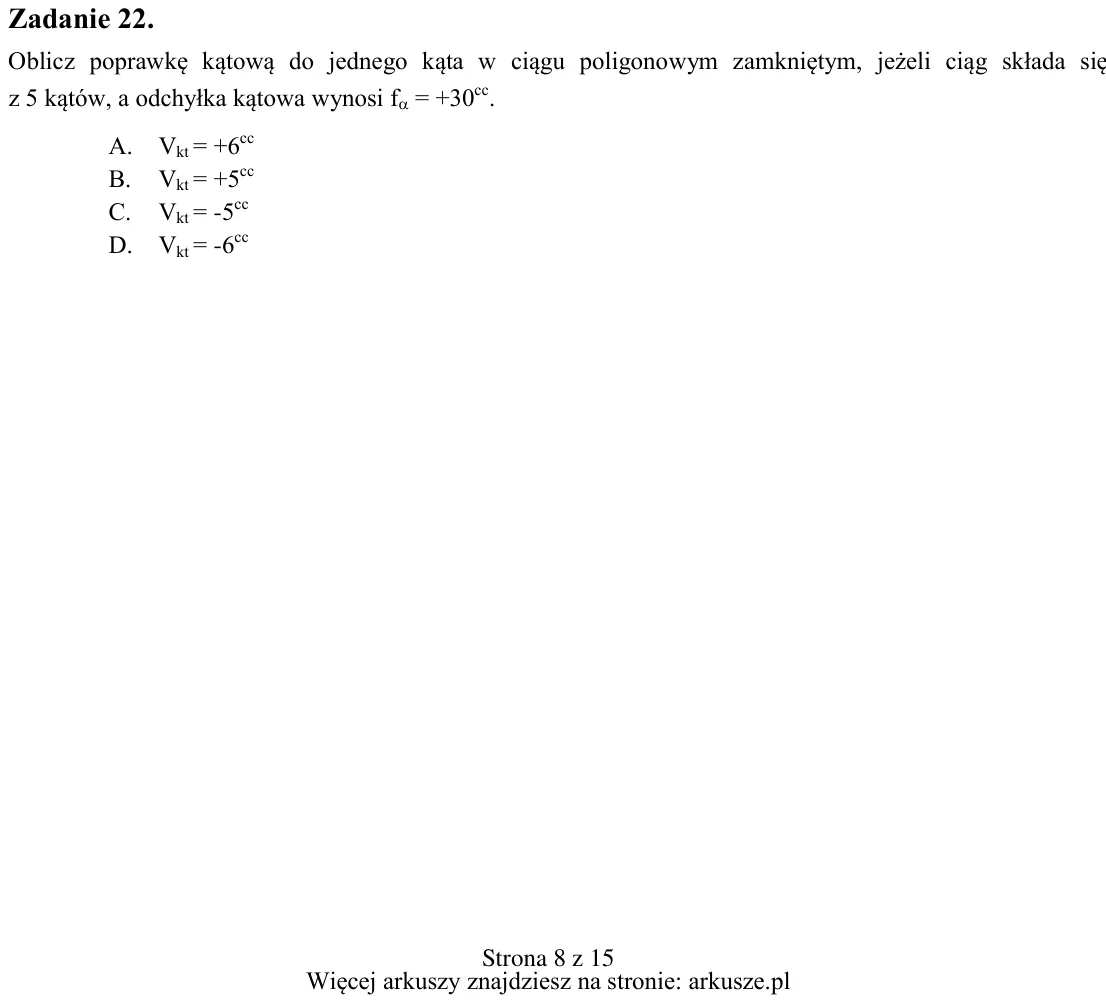

Zadanie 22. Oblicz poprawkę kątową do jednego kąta w ciągu poligonowym zamkniętym, jeżeli ciąg składa się z 5 kątów, a odchyłka kątowa wynosi f = +30cc. A. Vkt = +6cc B. Vkt = +5cc C. Vkt = -5cc D. Vkt = -6cc A. B. C. D

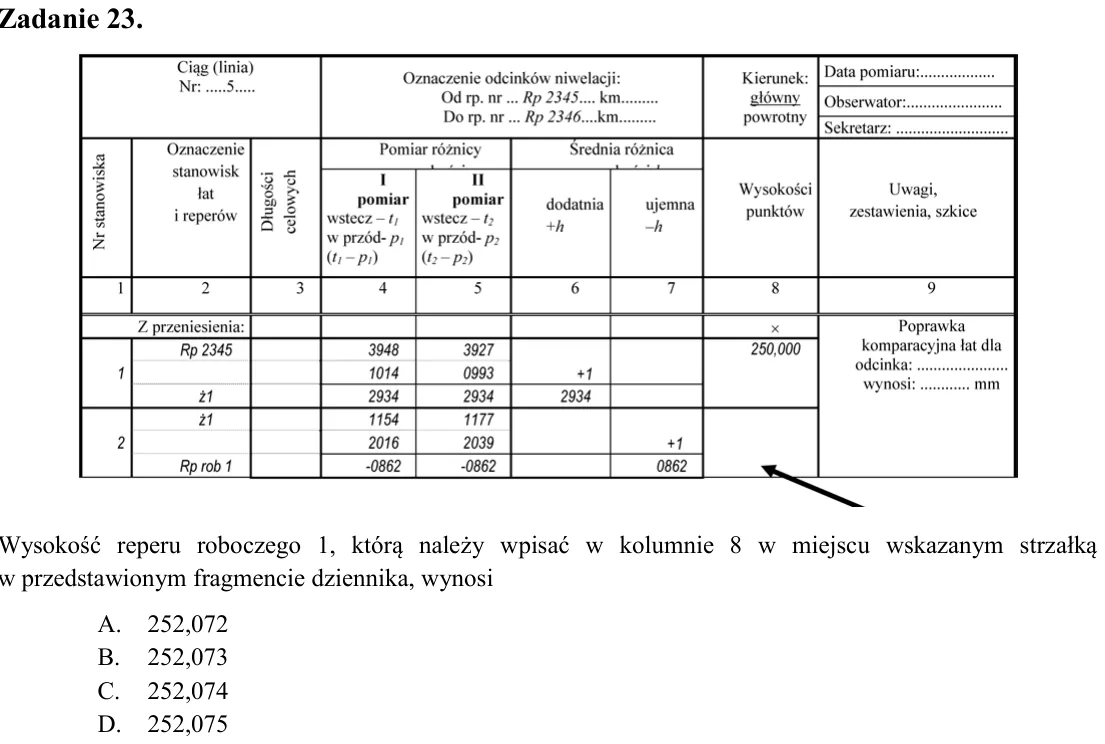

Zadanie 23. Wysokość reperu roboczego 1, którą należy wpisać w kolumnie 8 w miejscu wskazanym strzałką w przedstawionym fragmencie dziennika, wynosi A. 252,072 B. 252,073 C. 252,074 D. 252,075

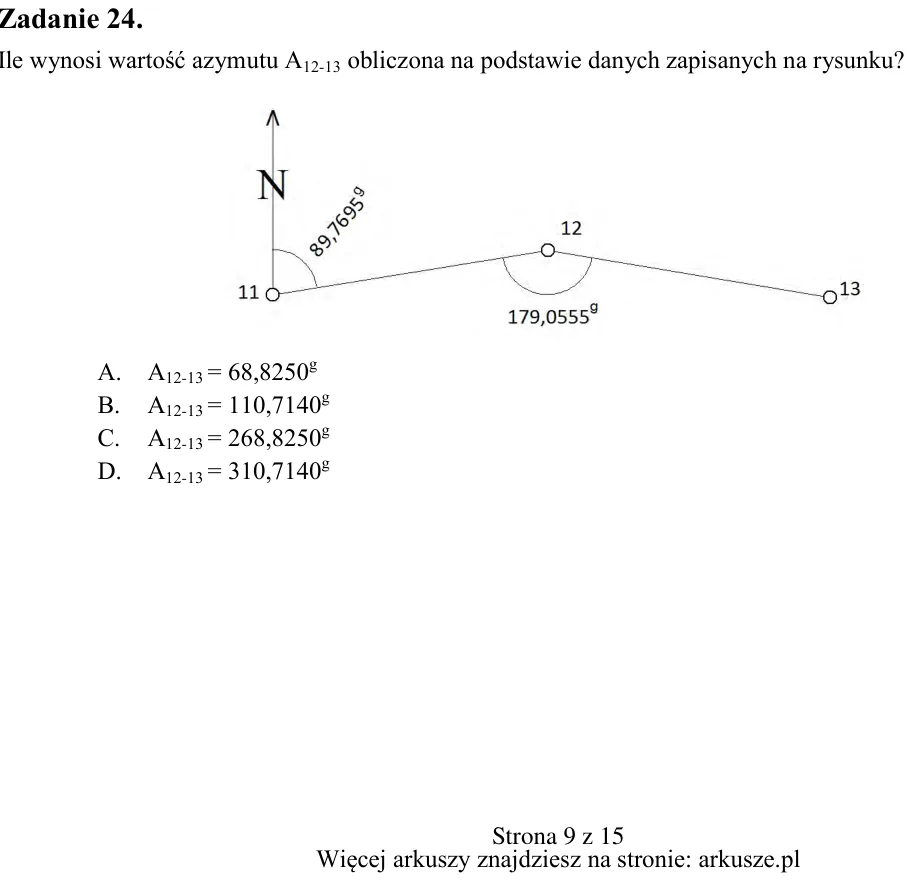

Zadanie 24. Ile wynosi wartość azymutu A12-13 obliczona na podstawie danych zapisanych na rysunku? A. A12-13 = 68,8250g B. A12-13 = 110,7140g C. A12-13 = 268,8250g D. A12-13 = 310,7140g

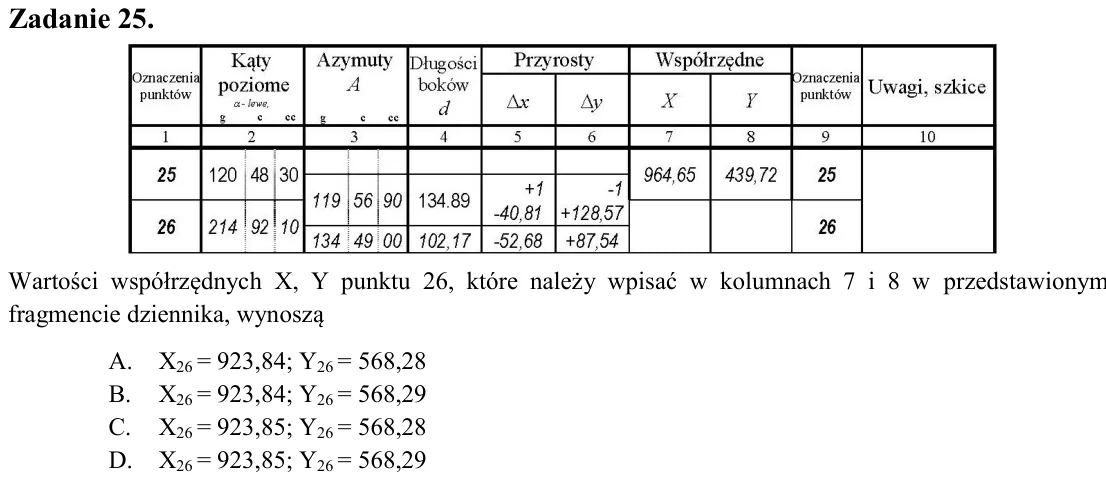

Zadanie 25. Wartości współrzędnych X, Y punktu 26, które należy wpisać w kolumnach 7 i 8 w przedstawionym fragmencie dziennika, wynoszą A. X26 = 923,84; Y26 = 568,28 B. X26 = 923,84; Y26 = 568,29 C. X26 = 923,85; Y26 = 5

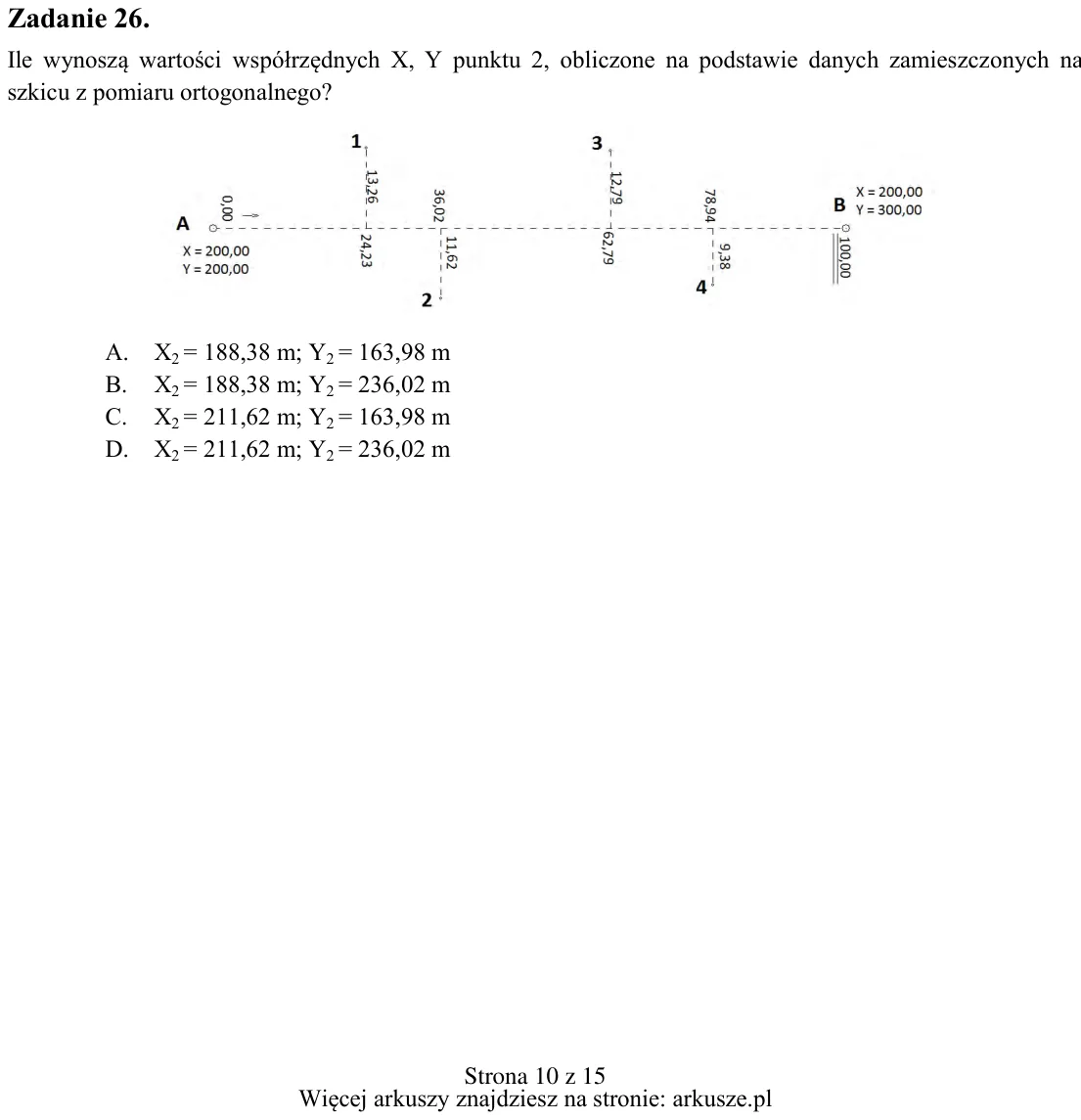

Zadanie 26. Ile wynoszą wartości współrzędnych X, Y punktu 2, obliczone na podstawie danych zamieszczonych na szkicu z pomiaru ortogonalnego? A. X2 = 188,38 m; Y2 = 163,98 m B. X2 = 188,38 m; Y2 = 236,02 m C. X2 = 211,62

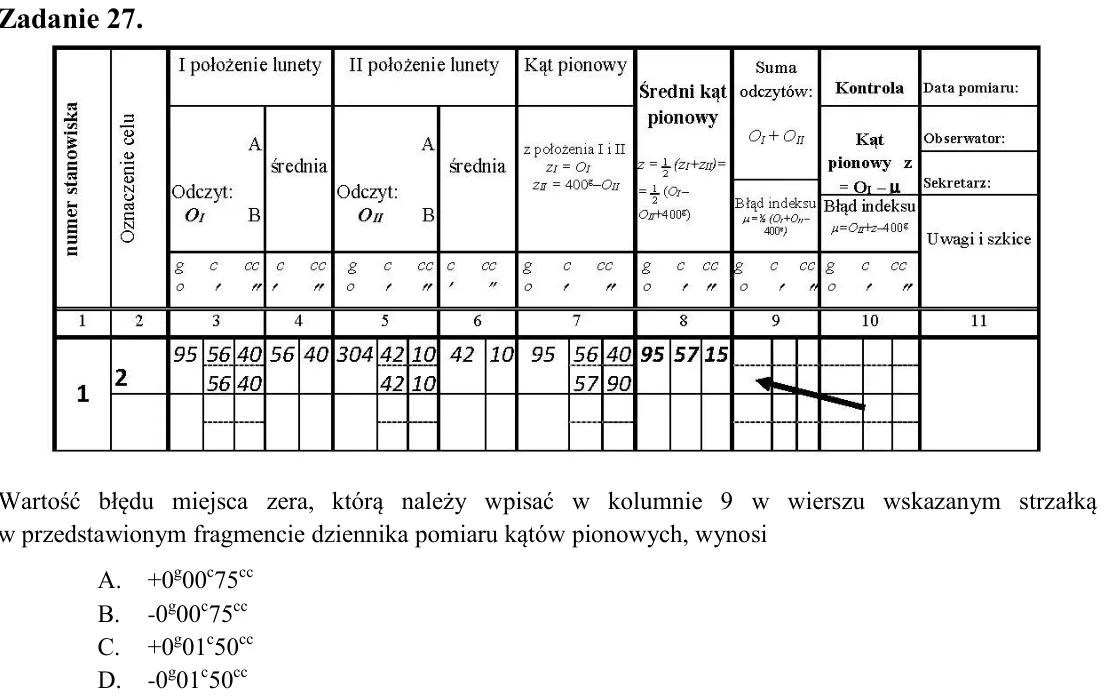

Zadanie 27. Wartość błędu miejsca zera, którą należy wpisać w kolumnie 9 w wierszu wskazanym strzałką w przedstawionym fragmencie dziennika pomiaru kątów pionowych, wynosi A. +0g00c75cc B. -0g00c75cc C. +0g01c50cc D. -0g

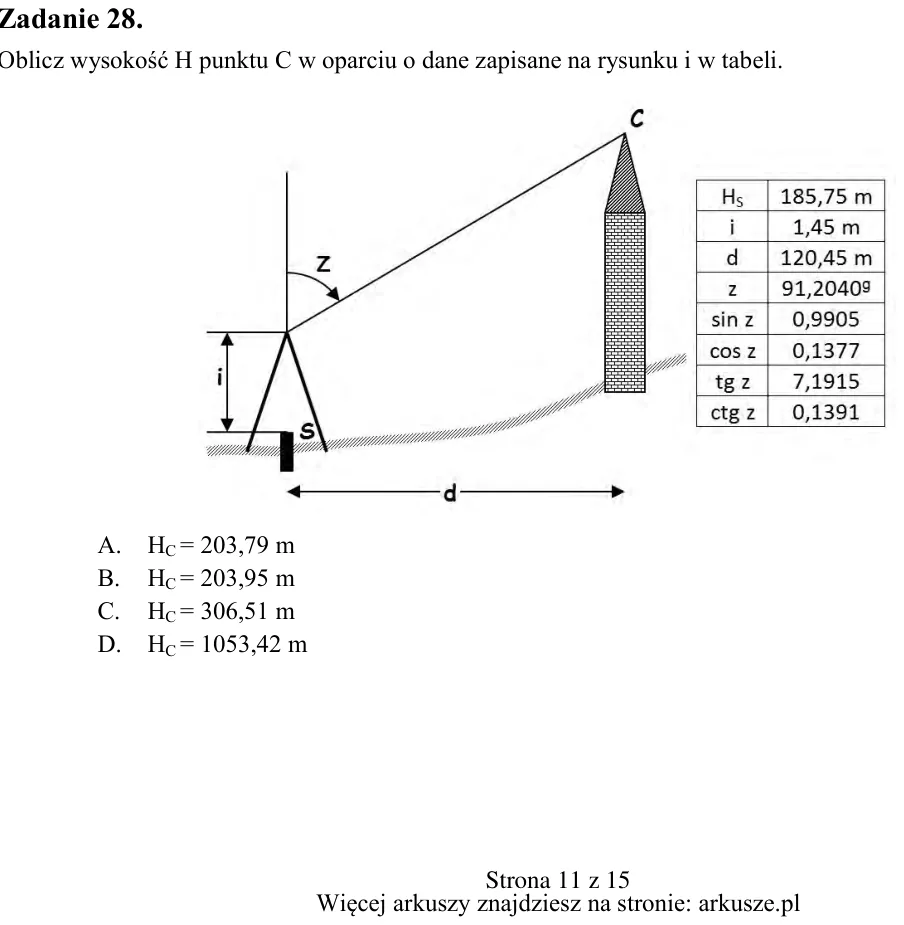

Zadanie 28. Oblicz wysokość H punktu C w oparciu o dane zapisane na rysunku i w tabeli. A. HC = 203,79 m B. HC = 203,95 m C. HC = 306,51 m D. HC = 1053,42 m

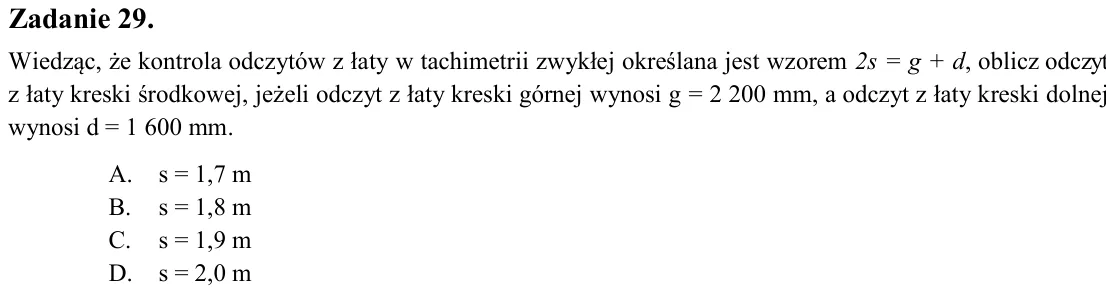

Zadanie 29. Wiedząc, że kontrola odczytów z łaty w tachimetrii zwykłej określana jest wzorem 2s = g + d, oblicz odczyt z łaty kreski środkowej, jeżeli odczyt z łaty kreski górnej wynosi g = 2 200 mm, a odczyt z łaty kres

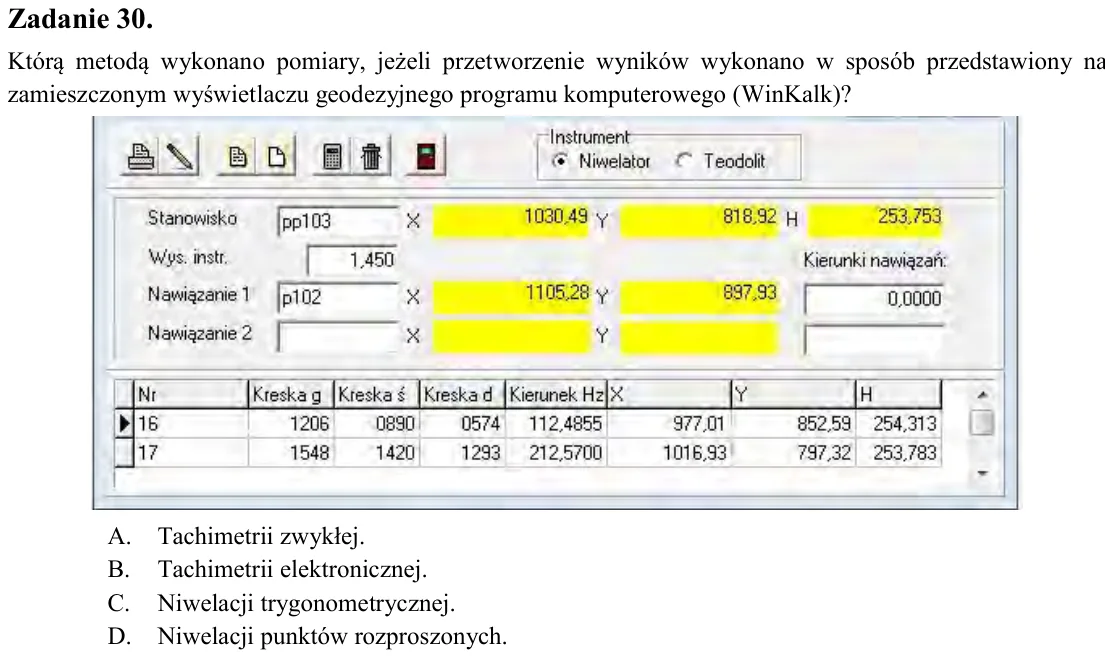

Zadanie 30. Którą metodą wykonano pomiary, jeżeli przetworzenie wyników wykonano w sposób przedstawiony na zamieszczonym wyświetlaczu geodezyjnego programu komputerowego (WinKalk)? A. Tachimetrii zwykłej. B. Tachimetrii

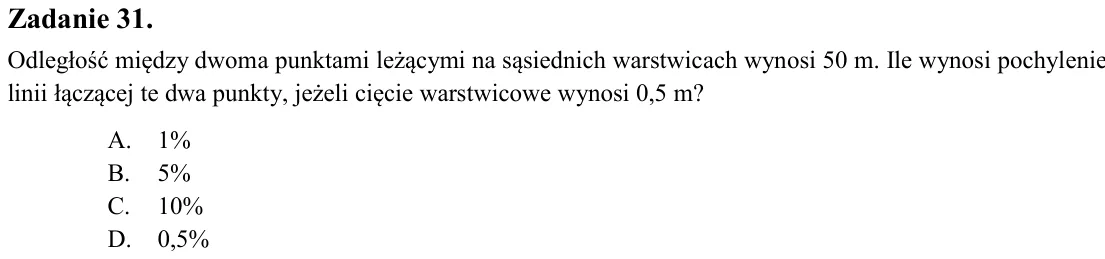

Zadanie 31. Odległość między dwoma punktami leżącymi na sąsiednich warstwicach wynosi 50 m. Ile wynosi pochylenie linii łączącej te dwa punkty, jeżeli cięcie warstwicowe wynosi 0,5 m? A. 1% B. 5% C. 10% D. 0,5%

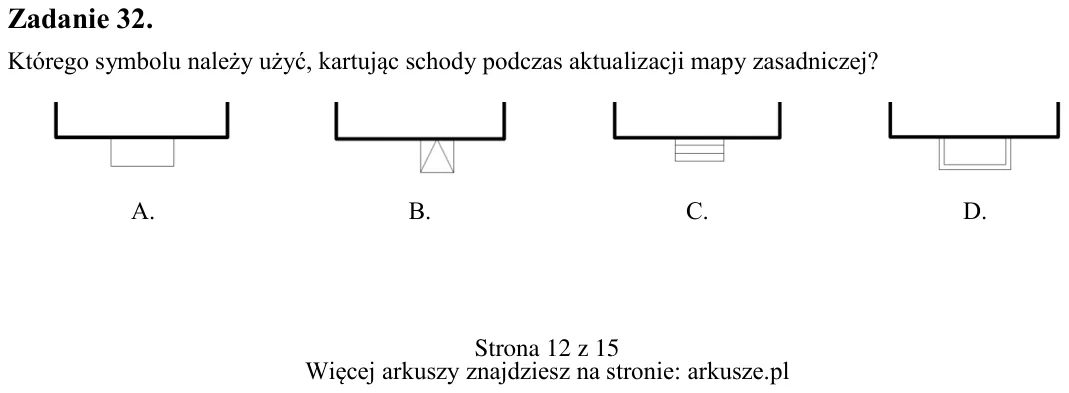

Zadanie 32. Którego symbolu należy użyć, kartując schody podczas aktualizacji mapy zasadniczej? A. B. C. D.

Zadanie 33. Południkiem osiowym odwzorowania Gaussa-Krügera w układzie współrzędnych PL-2000 jest południk A. 19º B. 20º C. 21º D. 22º

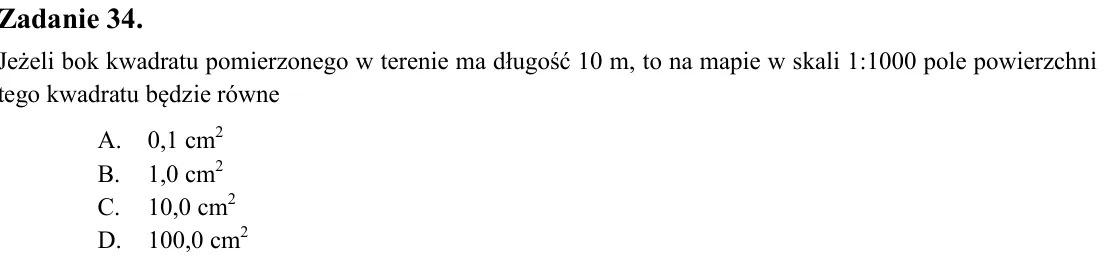

Zadanie 34. Jeżeli bok kwadratu pomierzonego w terenie ma długość 10 m, to na mapie w skali 1:1000 pole powierzchni tego kwadratu będzie równe A. 0,1 cm2 B. 1,0 cm2 C. 10,0 cm2 D. 100,0 cm2

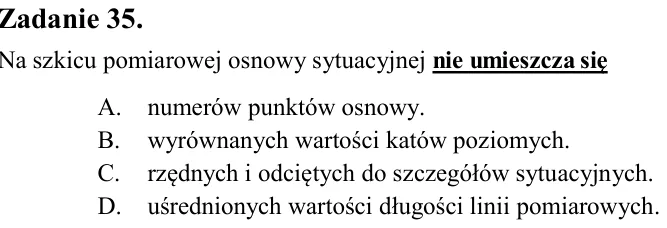

Zadanie 35. Na szkicu pomiarowej osnowy sytuacyjnej nie umieszcza się A. numerów punktów osnowy. B. wyrównanych wartości katów poziomych. C. rzędnych i odciętych do szczegółów sytuacyjnych. D. uśrednionych wartości długo

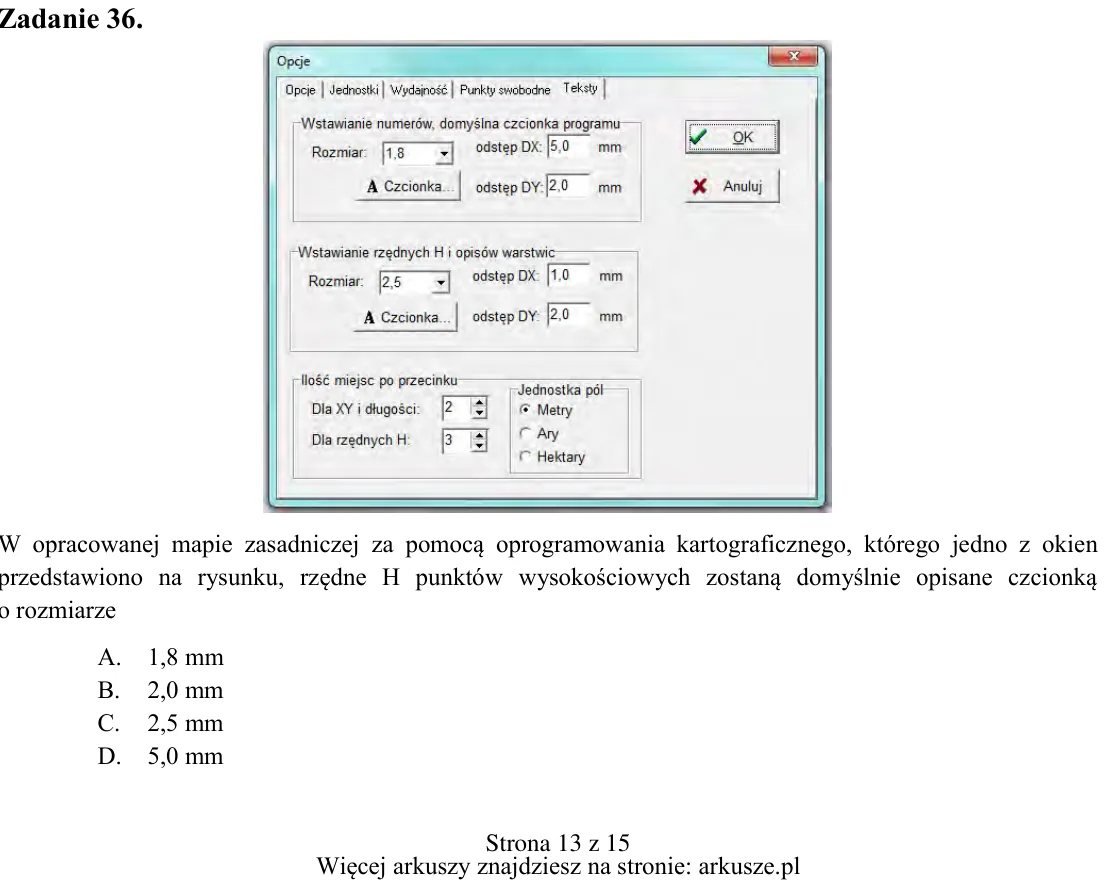

Zadanie 36. W opracowanej mapie zasadniczej za pomocą oprogramowania kartograficznego, którego jedno z okien przedstawiono na rysunku, rzędne H punktów wysokościowych zostaną domyślnie opisane czcionką o rozmiarze A. 1,8

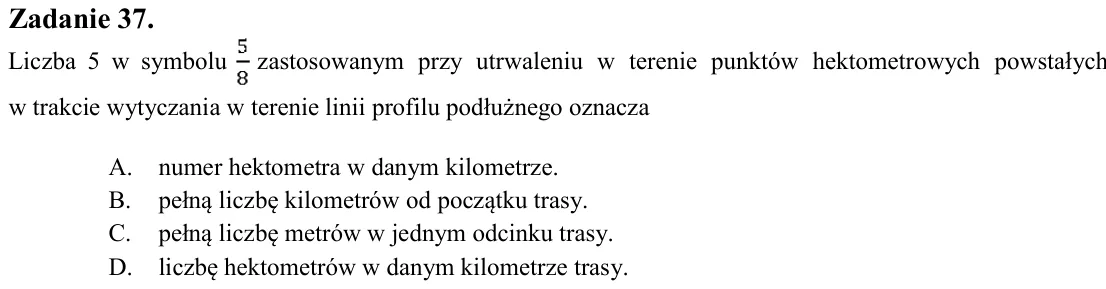

Zadanie 37. Liczba 5 w symbolu zastosowanym przy utrwaleniu w terenie punktów hektometrowych powstałych w trakcie wytyczania w terenie linii profilu podłużnego oznacza A. numer hektometra w danym kilometrze. B. pełną lic

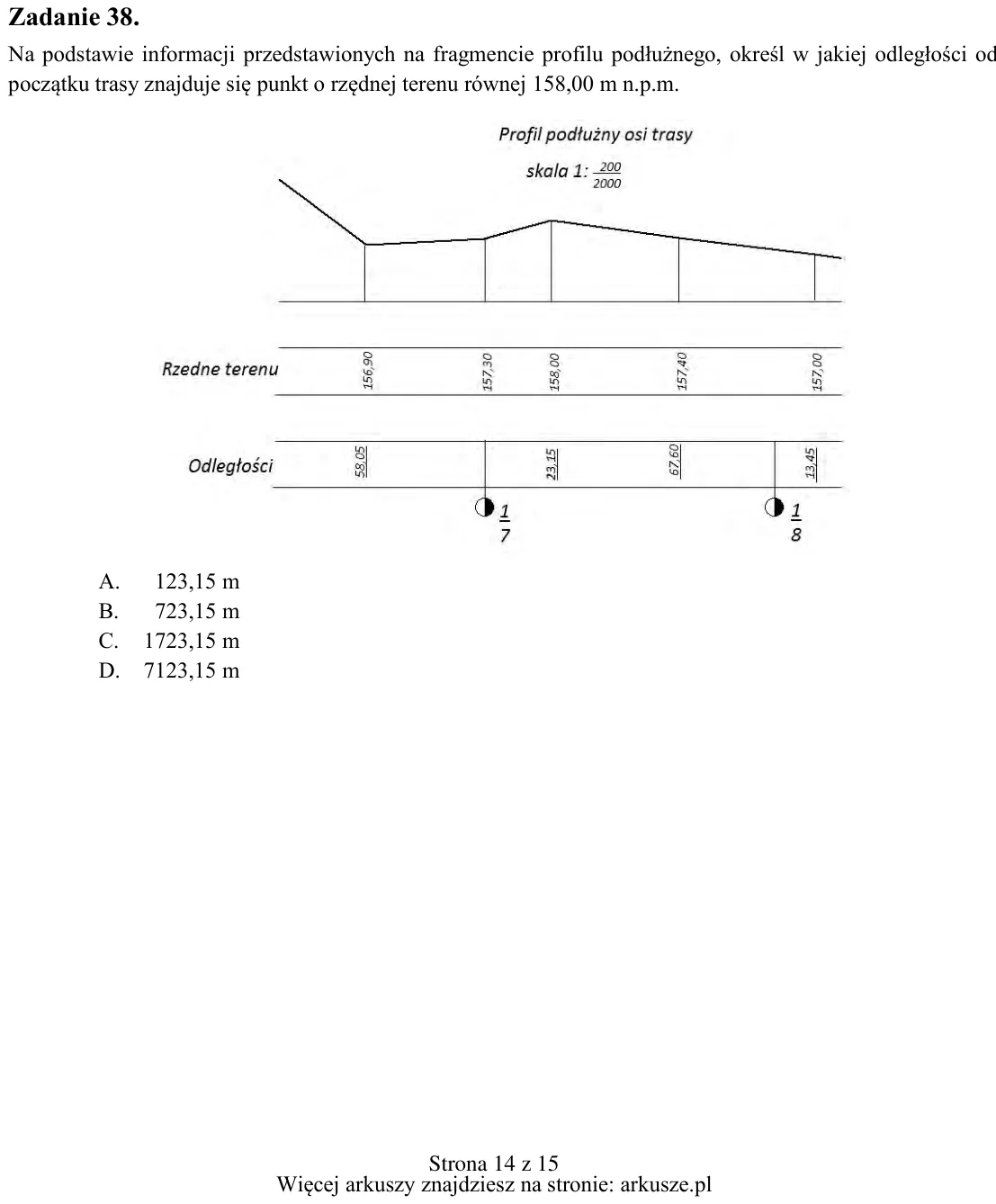

Zadanie 38. Na podstawie informacji przedstawionych na fragmencie profilu podłużnego, określ w jakiej odległości od początku trasy znajduje się punkt o rzędnej terenu równej 158,00 m n.p.m. A. 123,15 m B. 723,15 m C. 172

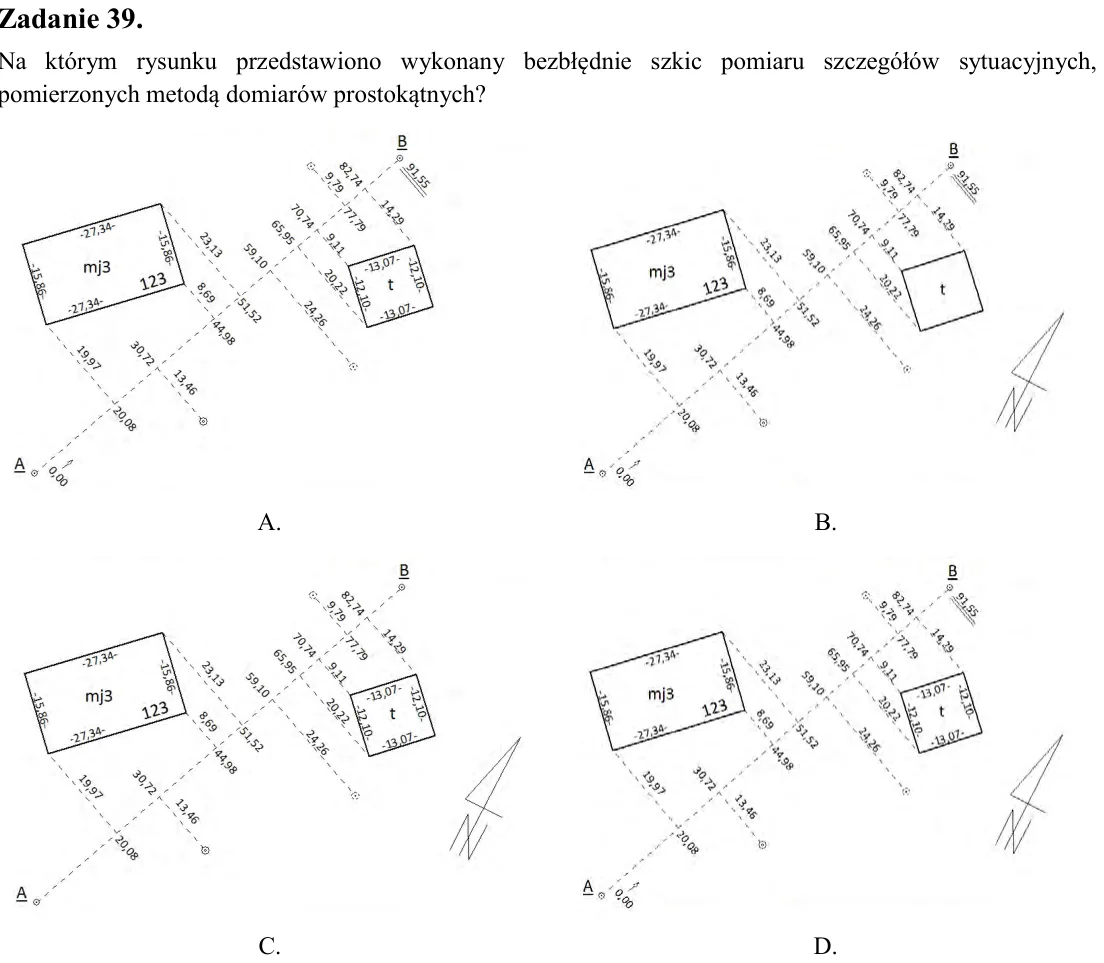

Zadanie 39. Na którym rysunku przedstawiono wykonany bezbłędnie szkic pomiaru szczegółów sytuacyjnych, pomierzonych metodą domiarów prostokątnych?

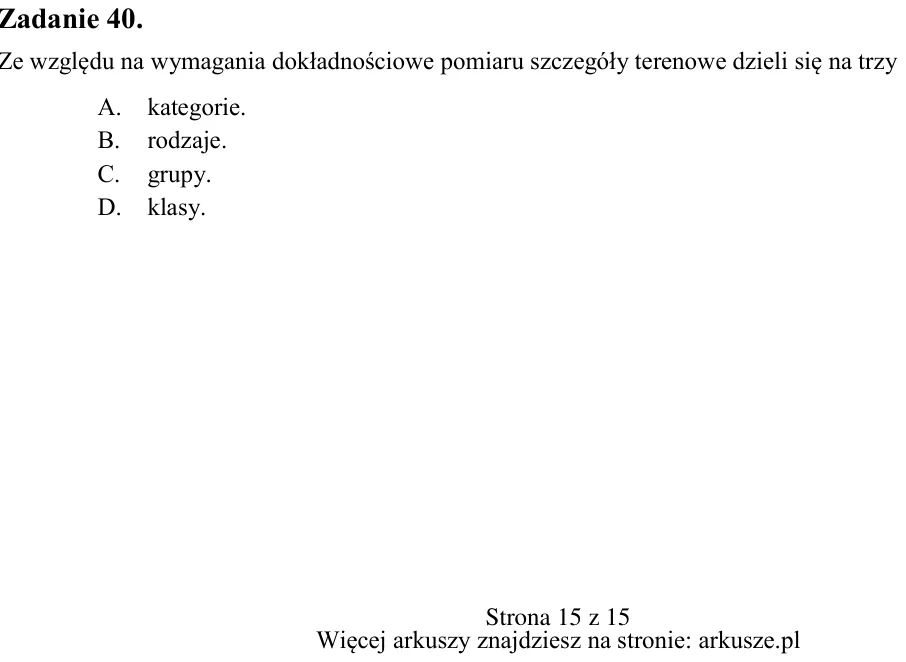

Zadanie 40. Ze względu na wymagania dokładnościowe pomiaru szczegóły terenowe dzieli się na trzy A. kategorie. B. rodzaje. C. grupy. D. klasy. A. B. C. D.
