B34 · Egzamin zawodowy · czerwiec 2018

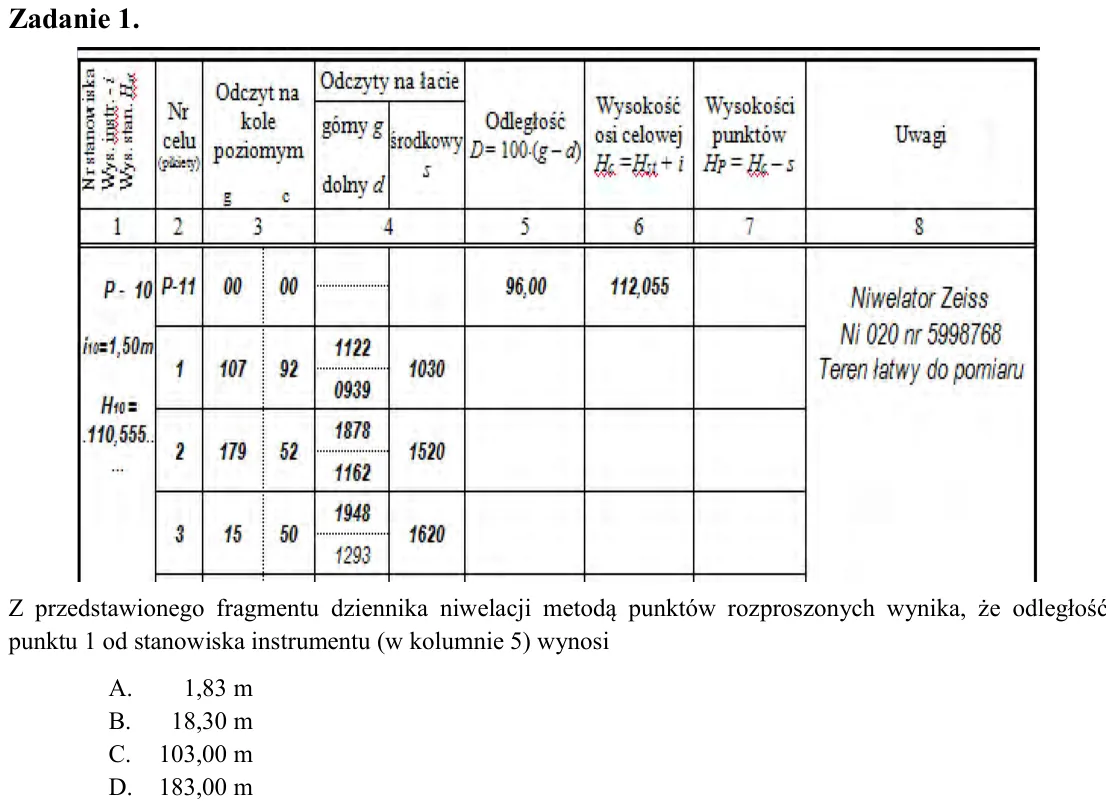

Zadanie 1. Z przedstawionego fragmentu dziennika niwelacji metodą punktów rozproszonych wynika, że odległość punktu 1 od stanowiska instrumentu (w kolumnie 5) wynosi A. 1,83 m B. 18,30 m C. 103,00 m D. 183,00 m

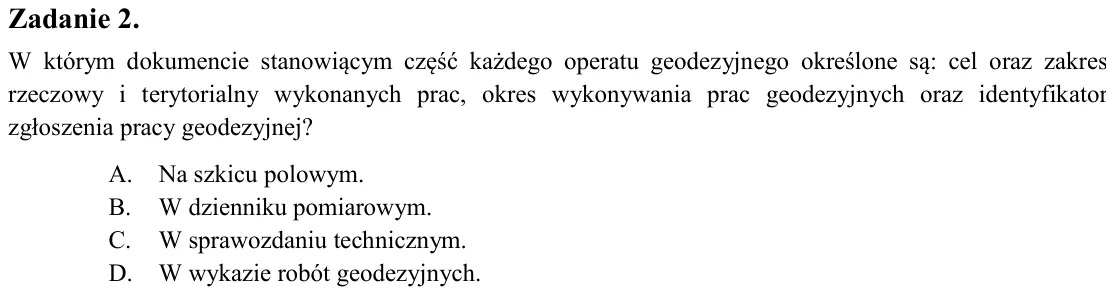

Zadanie 2. W którym dokumencie stanowiącym część każdego operatu geodezyjnego określone są: cel oraz zakres rzeczowy i terytorialny wykonanych prac, okres wykonywania prac geodezyjnych oraz identyfikator zgłoszenia pracy

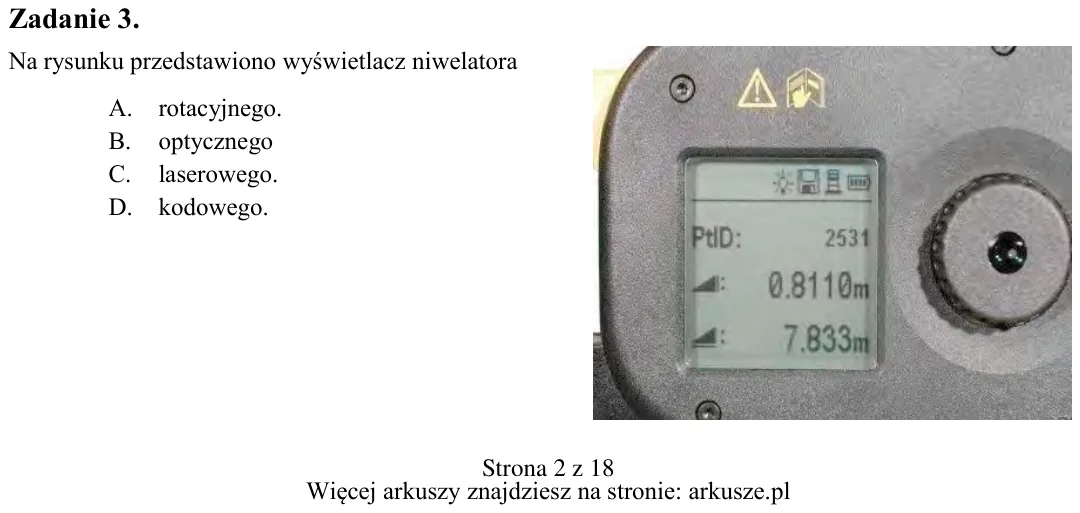

Zadanie 3. Na rysunku przedstawiono wyświetlacz niwelatora A. rotacyjnego. B. optycznego C. laserowego. D. kodowego.

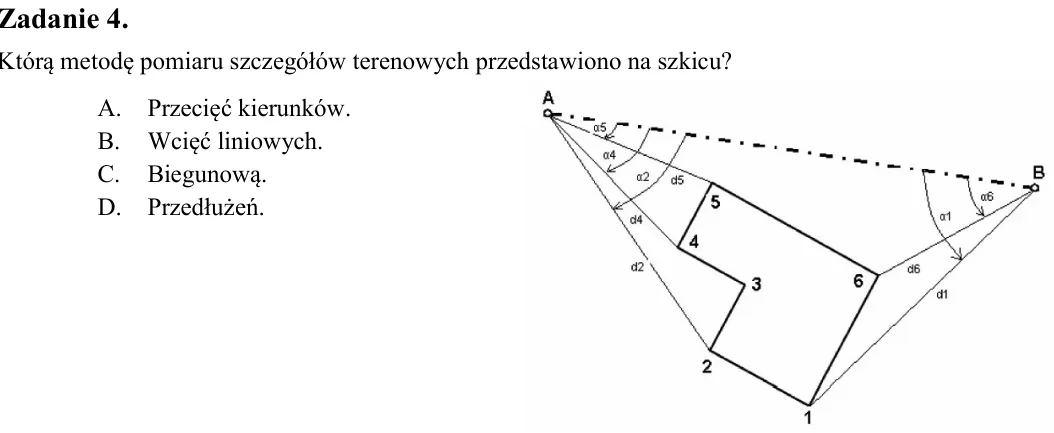

Zadanie 4. Którą metodę pomiaru szczegółów terenowych przedstawiono na szkicu? A. Przecięć kierunków. B. Wcięć liniowych. C. Biegunową. D. Przedłużeń.

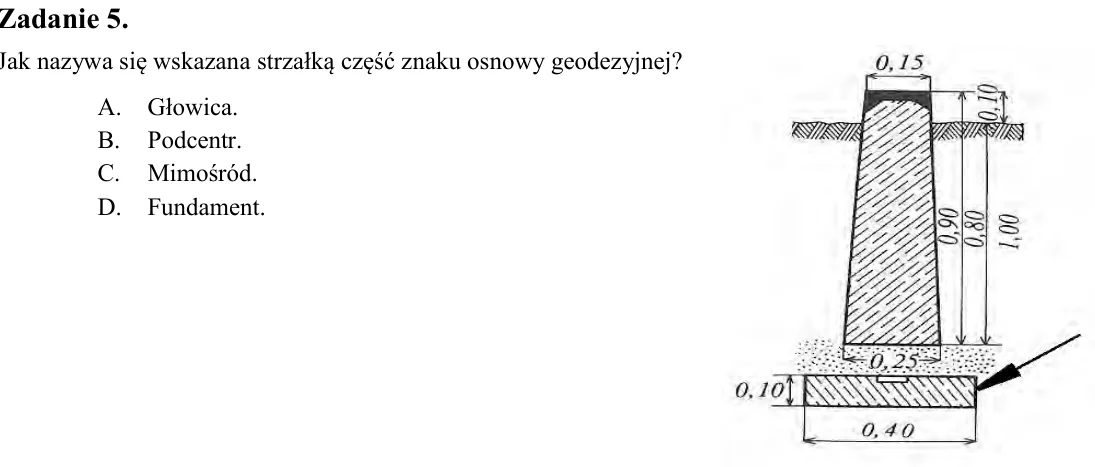

Zadanie 5. Jak nazywa się wskazana strzałką część znaku osnowy geodezyjnej? A. Głowica. B. Podcentr. C. Mimośród. D. Fundament.

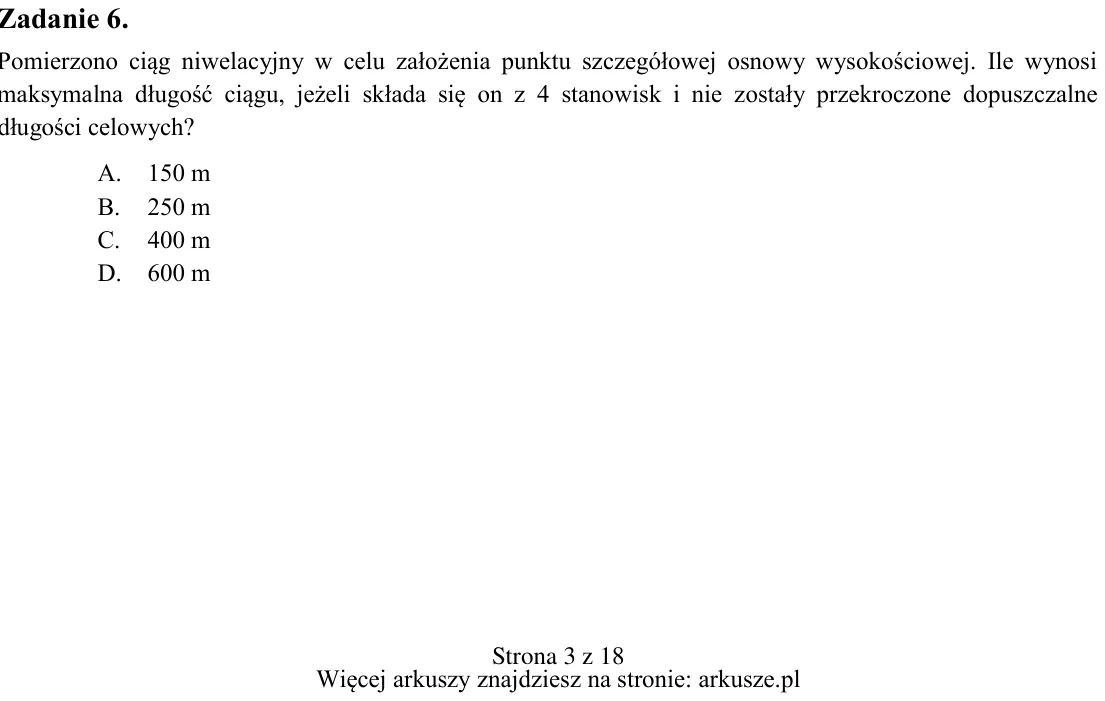

Zadanie 6. Pomierzono ciąg niwelacyjny w celu założenia punktu szczegółowej osnowy wysokościowej. Ile wynosi maksymalna długość ciągu, jeżeli składa się on z 4 stanowisk i nie zostały przekroczone dopuszczalne długości c

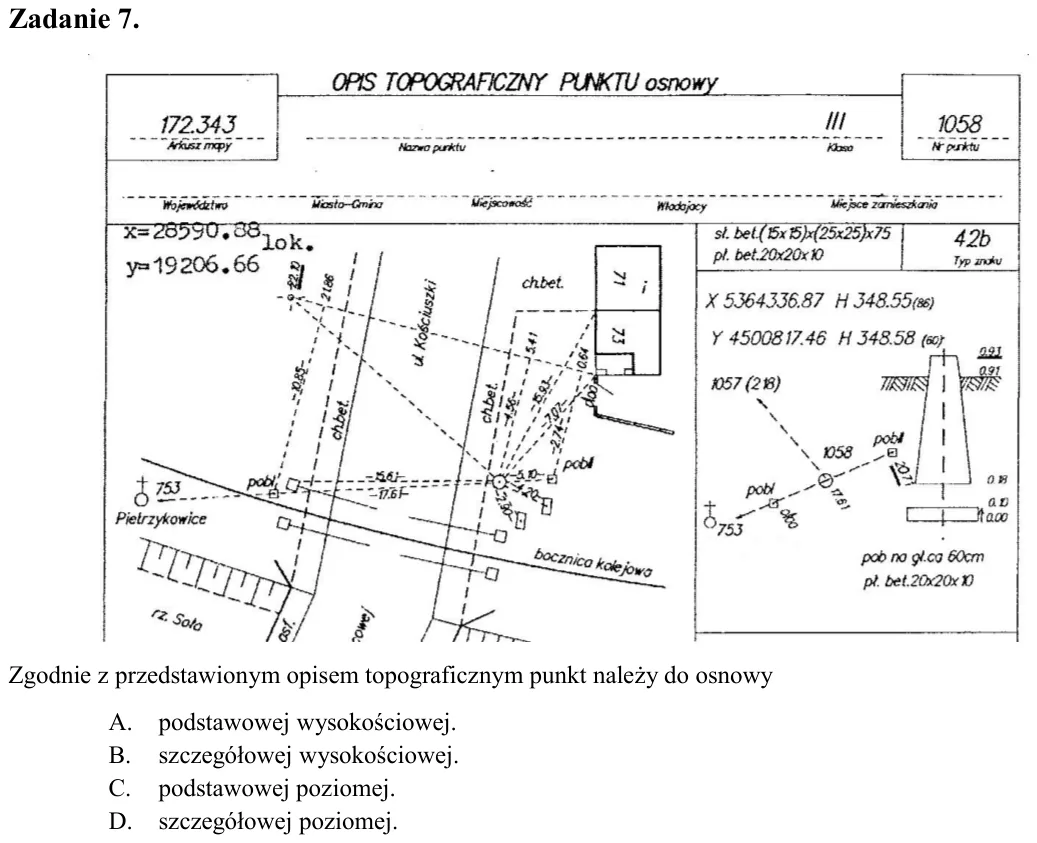

Zadanie 7. Zgodnie z przedstawionym opisem topograficznym punkt należy do osnowy A. podstawowej wysokościowej. B. szczegółowej wysokościowej. C. podstawowej poziomej. D. szczegółowej poziomej.

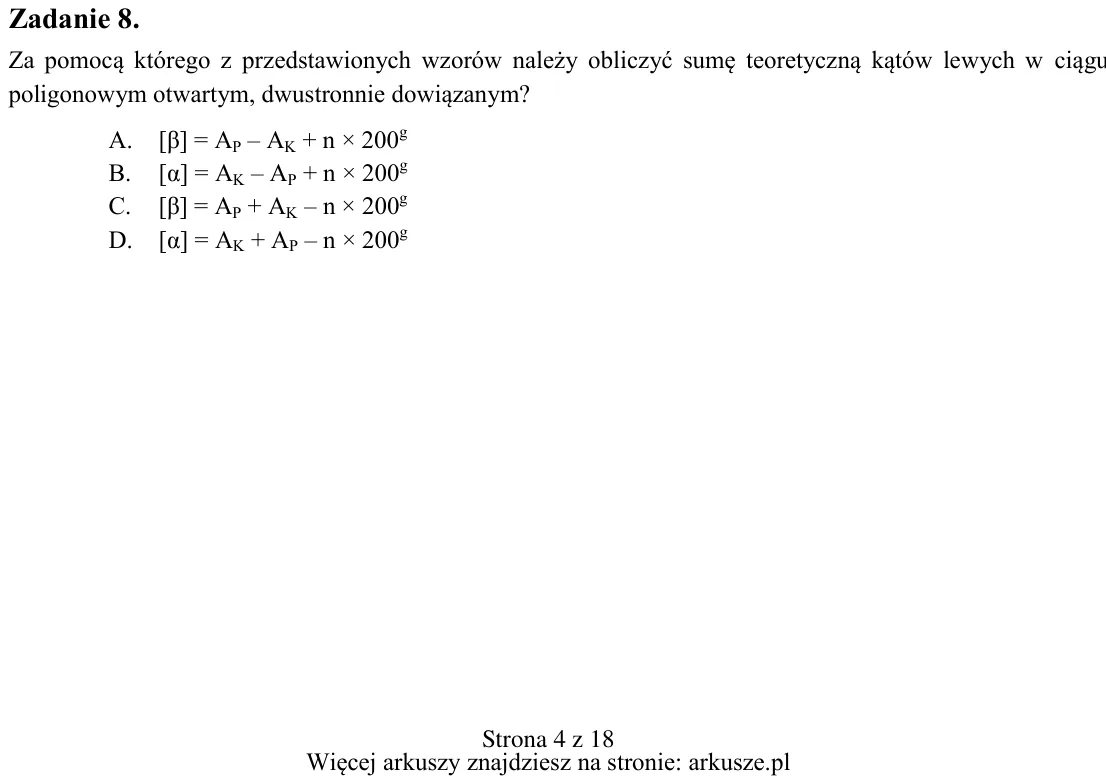

Zadanie 8. Za pomocą którego z przedstawionych wzorów należy obliczyć sumę teoretyczną kątów lewych w ciągu poligonowym otwartym, dwustronnie dowiązanym? A. [β] = AP - AK + n × 200g B. [α] = AK - AP + n × 200g C. [β] = A

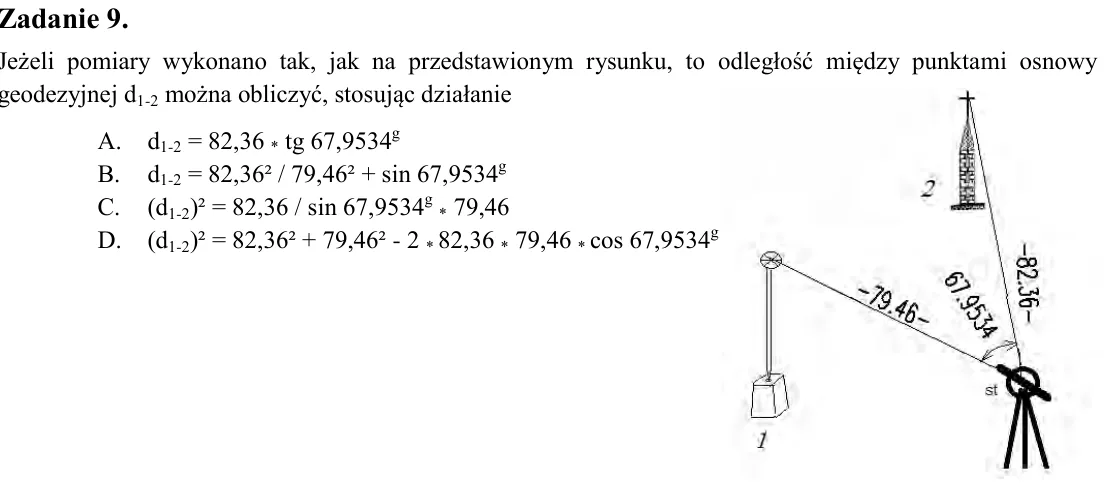

Zadanie 9. Jeżeli pomiary wykonano tak, jak na przedstawionym rysunku, to odległość między punktami osnowy geodezyjnej d1-2 można obliczyć, stosując działanie A. d1-2 = 82,36 * tg 67,9534g B. d1-2 = 82,36² / 79,46² + sin

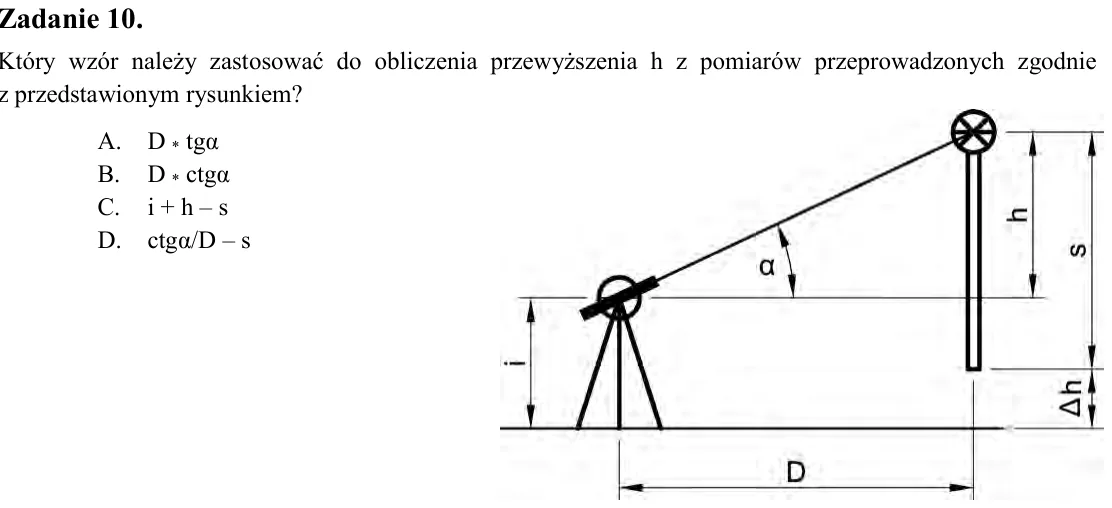

Zadanie 10. Który wzór należy zastosować do obliczenia przewyższenia h z pomiarów przeprowadzonych zgodnie z przedstawionym rysunkiem? A. D * tgα B. D * ctgα C. i + h - s D. ctgα/D - s

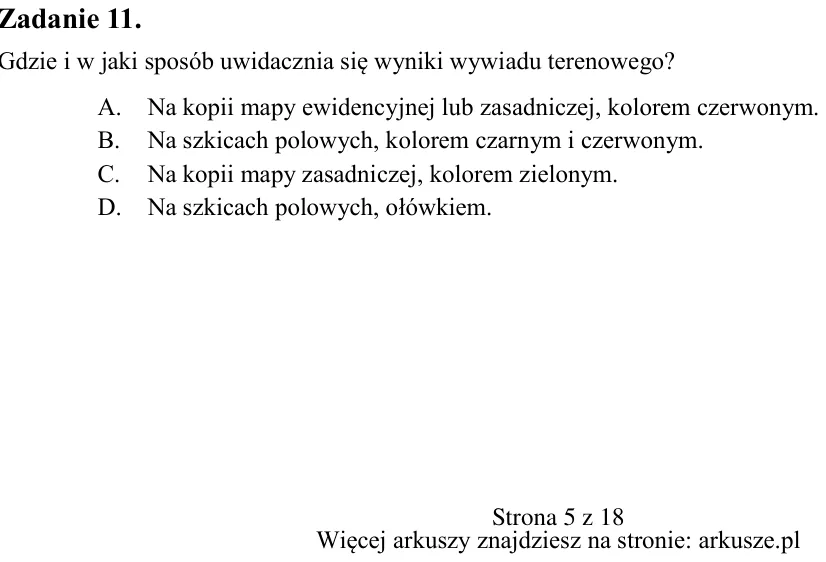

Zadanie 11. Gdzie i w jaki sposób uwidacznia się wyniki wywiadu terenowego? A. Na kopii mapy ewidencyjnej lub zasadniczej, kolorem czerwonym. B. Na szkicach polowych, kolorem czarnym i czerwonym. C. Na kopii mapy zasadni

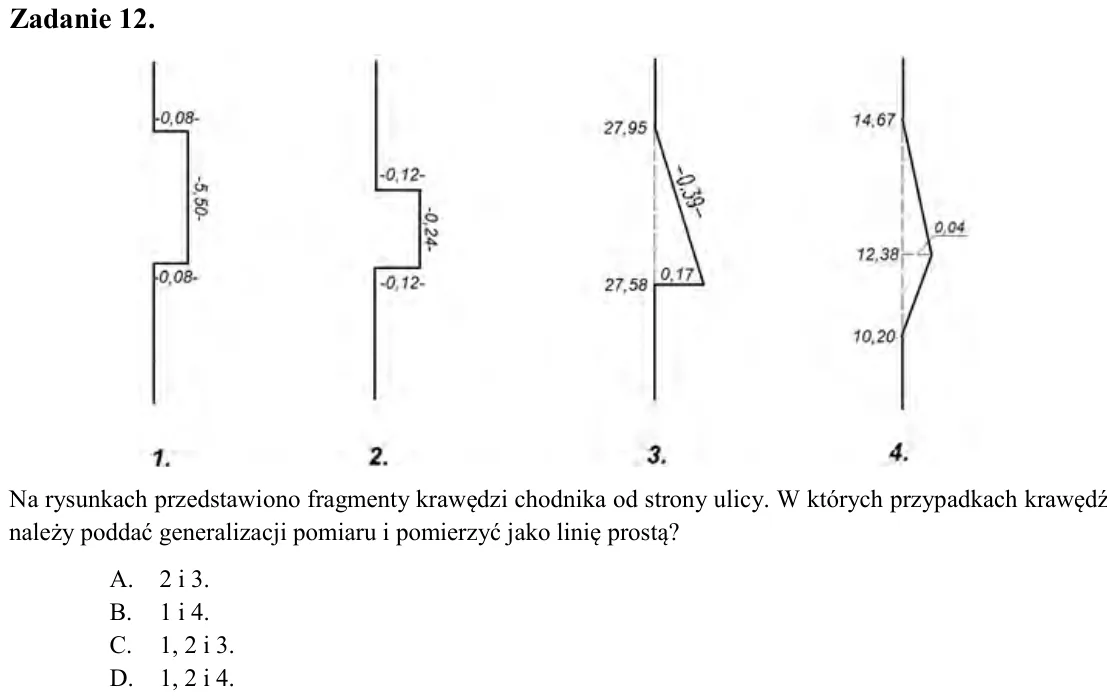

Zadanie 12. Na rysunkach przedstawiono fragmenty krawędzi chodnika od strony ulicy. W których przypadkach krawędź należy poddać generalizacji pomiaru i pomierzyć jako linię prostą? A. 2 i 3. B. 1 i 4. C. 1, 2 i 3. D. 1,

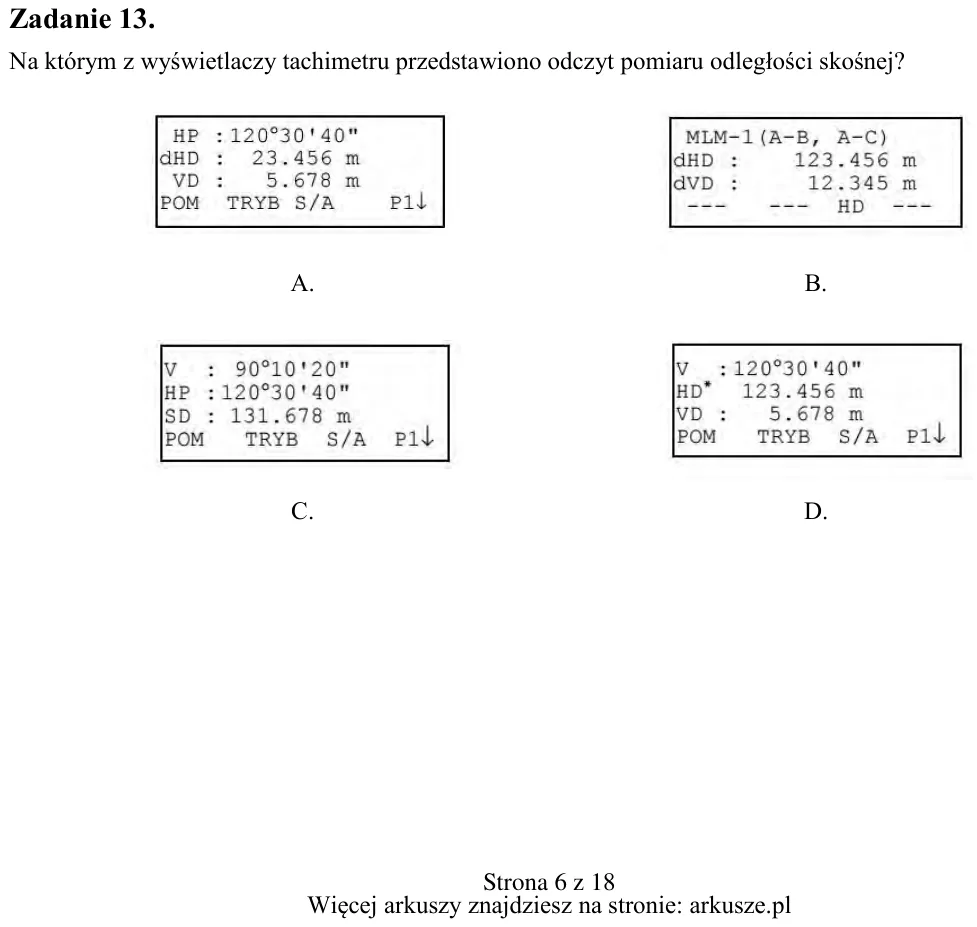

Zadanie 13. Na którym z wyświetlaczy tachimetru przedstawiono odczyt pomiaru odległości skośnej? A. B. C. D.

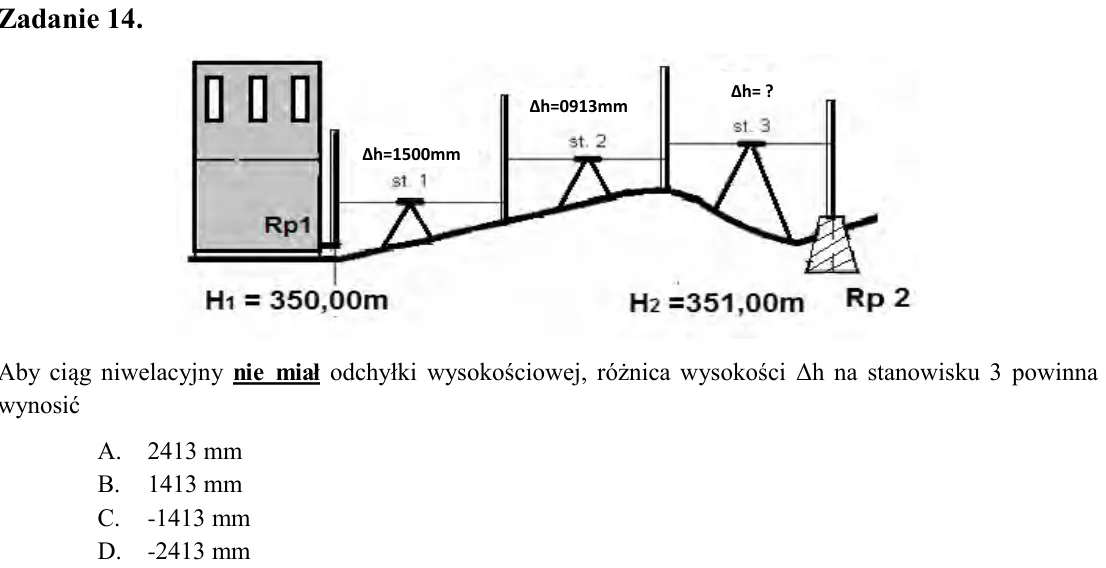

Zadanie 14. Aby ciąg niwelacyjny nie miał odchyłki wysokościowej, różnica wysokości Δh na stanowisku 3 powinna wynosić A. 2413 mm B. 1413 mm C. -1413 mm D. -2413 mm

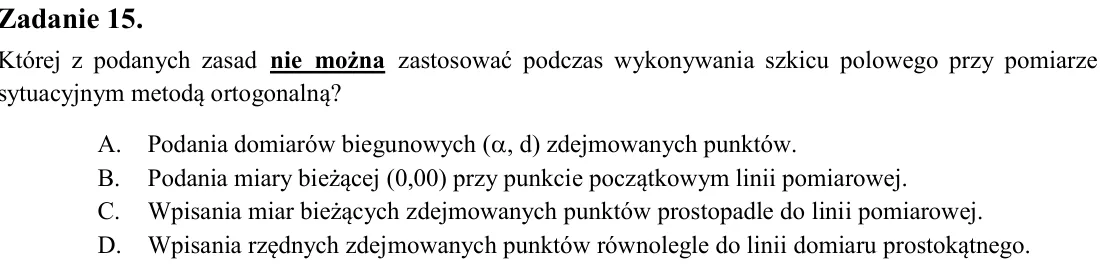

Zadanie 15. Której z podanych zasad nie można zastosować podczas wykonywania szkicu polowego przy pomiarze sytuacyjnym metodą ortogonalną? A. Podania domiarów biegunowych (, d) zdejmowanych punktów. B. Podania miary bie

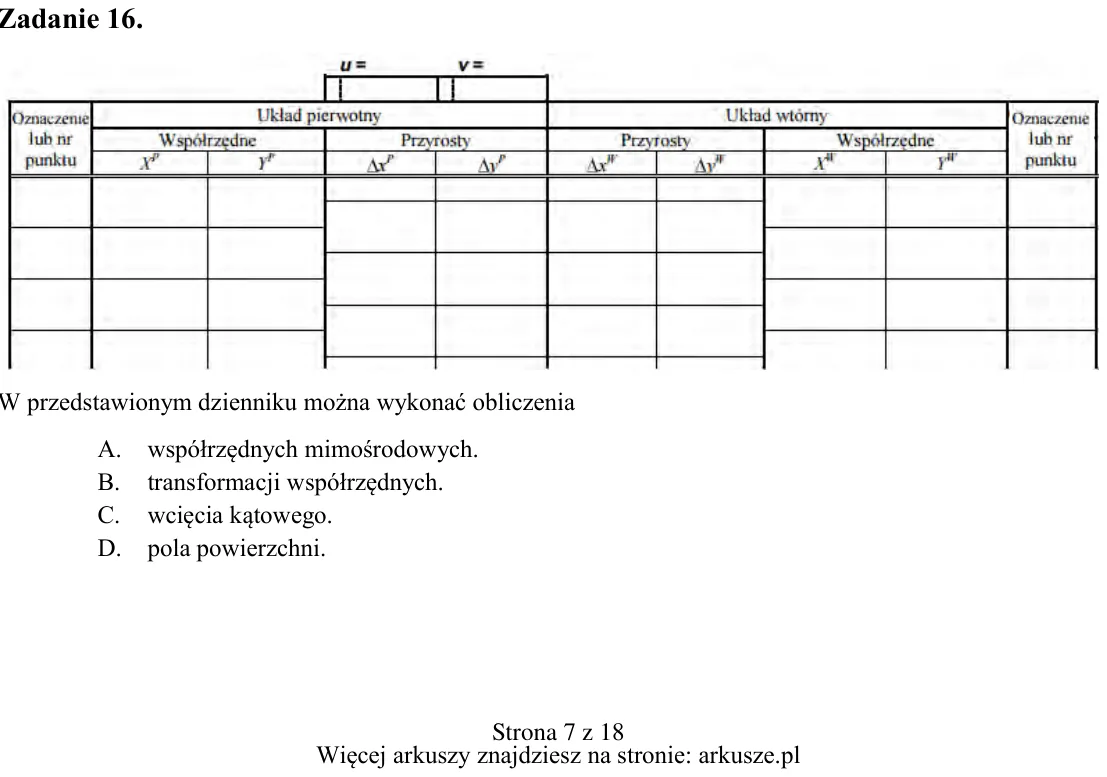

Zadanie 16. W przedstawionym dzienniku można wykonać obliczenia A. współrzędnych mimośrodowych. B. transformacji współrzędnych. C. wcięcia kątowego. D. pola powierzchni. Δh=1500mm Δh=0913mm Δh= ?

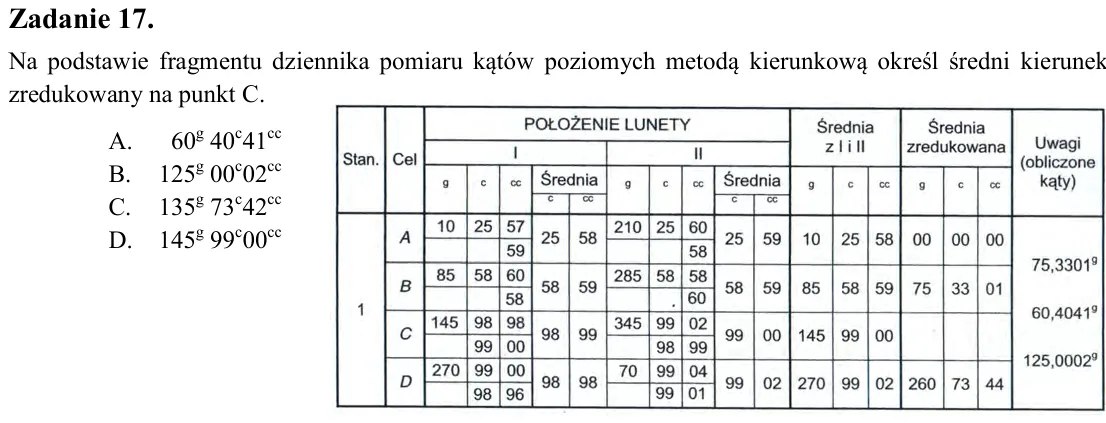

Zadanie 17. Na podstawie fragmentu dziennika pomiaru kątów poziomych metodą kierunkową określ średni kierunek zredukowany na punkt C. A. 60g 40c41cc B. 125g 00c02cc C. 135g 73c42cc D. 145g 99c00cc

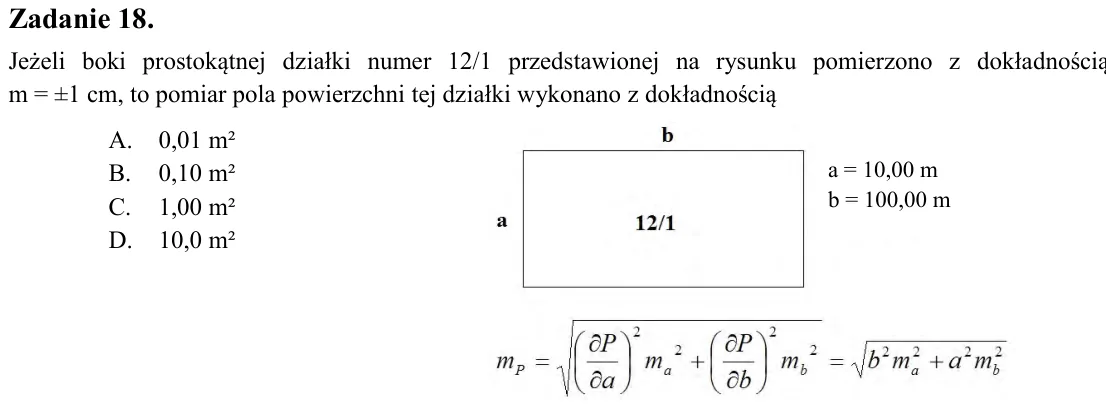

Zadanie 18. Jeżeli boki prostokątnej działki numer 12/1 przedstawionej na rysunku pomierzono z dokładnością m = ±1 cm, to pomiar pola powierzchni tej działki wykonano z dokładnością A. 0,01 m² B. 0,10 m² C. 1,00 m² D. 10

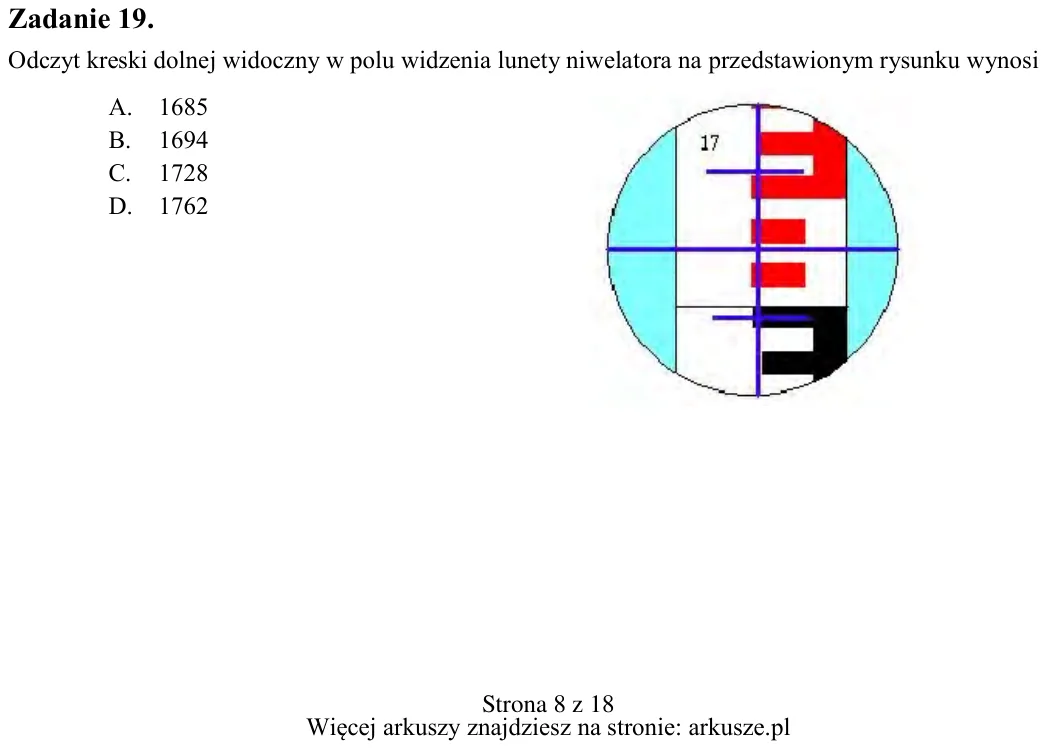

Zadanie 19. Odczyt kreski dolnej widoczny w polu widzenia lunety niwelatora na przedstawionym rysunku wynosi A. 1685 B. 1694 C. 1728 D. 1762 a = 10,00 m b = 100,00 m

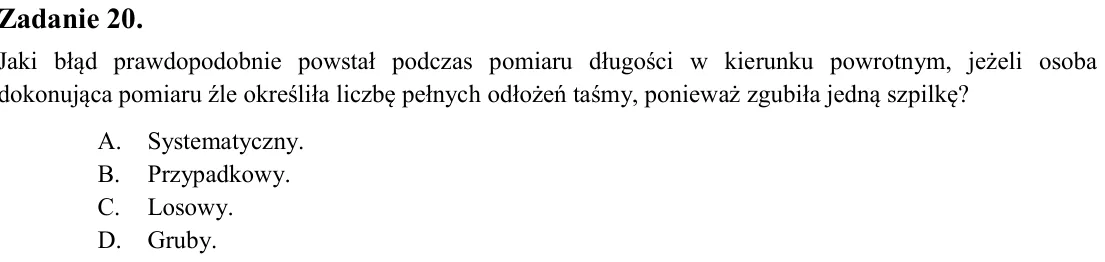

Zadanie 20. Jaki błąd prawdopodobnie powstał podczas pomiaru długości w kierunku powrotnym, jeżeli osoba dokonująca pomiaru źle określiła liczbę pełnych odłożeń taśmy, ponieważ zgubiła jedną szpilkę? A. Systematyczny. B.

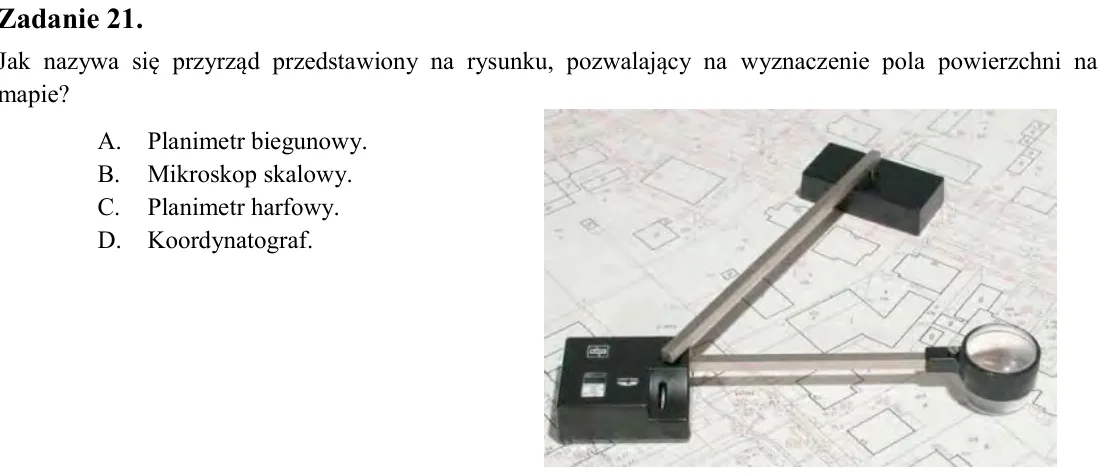

Zadanie 21. Jak nazywa się przyrząd przedstawiony na rysunku, pozwalający na wyznaczenie pola powierzchni na mapie? A. Planimetr biegunowy. B. Mikroskop skalowy. C. Planimetr harfowy. D. Koordynatograf.

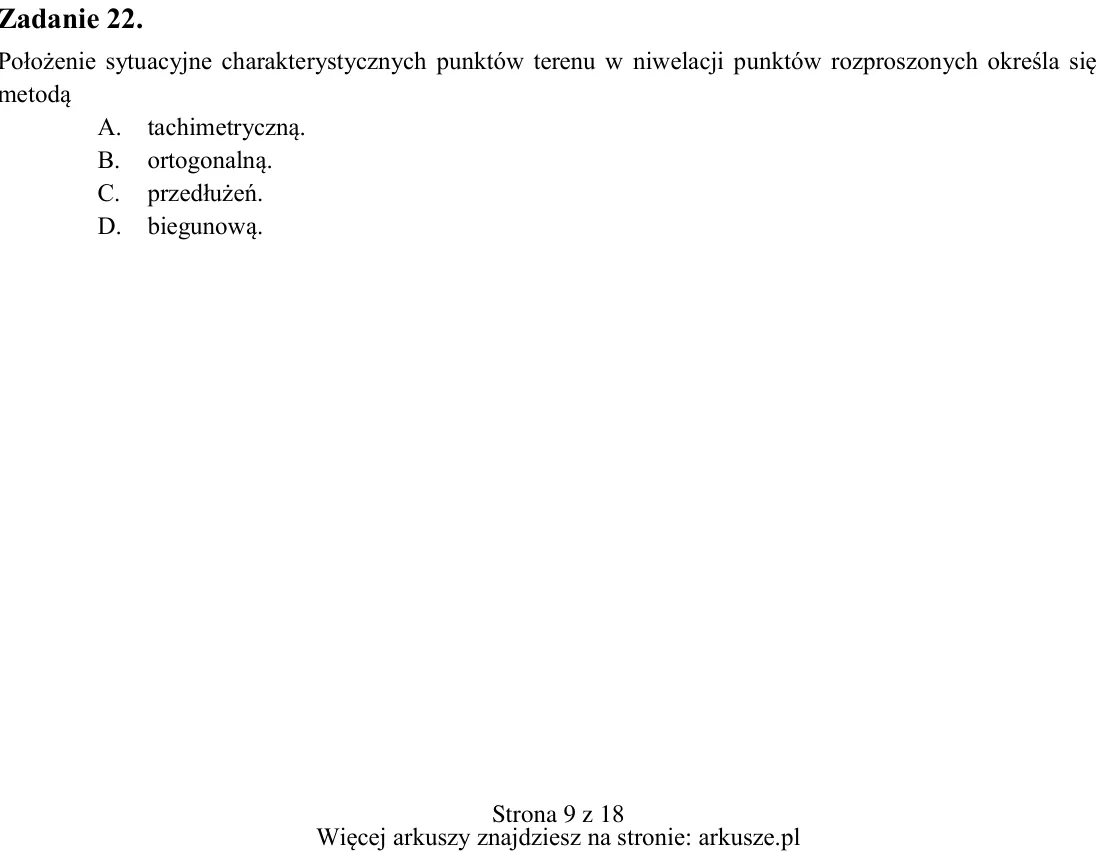

Zadanie 22. Położenie sytuacyjne charakterystycznych punktów terenu w niwelacji punktów rozproszonych określa się metodą A. tachimetryczną. B. ortogonalną. C. przedłużeń. D. biegunową.

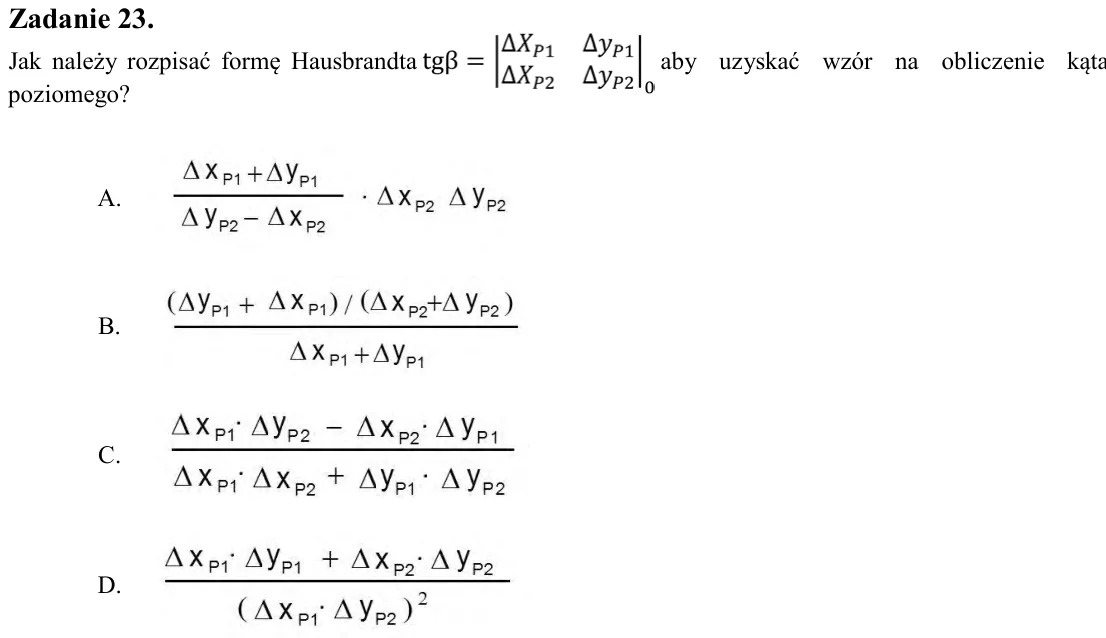

Zadanie 23. Jak należy rozpisać formę Hausbrandta aby uzyskać wzór na obliczenie kąta poziomego?

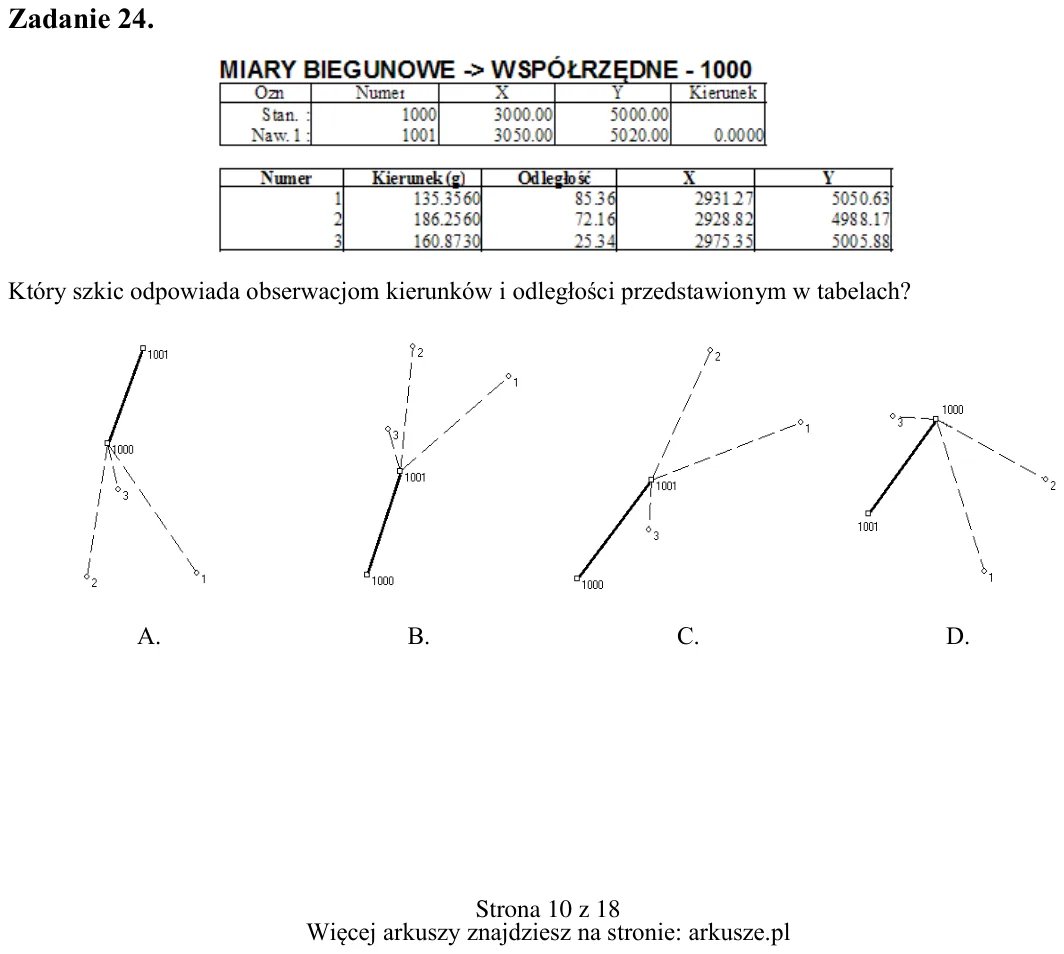

Zadanie 24. Który szkic odpowiada obserwacjom kierunków i odległości przedstawionym w tabelach? A. B. C. D. A. B. C. D.

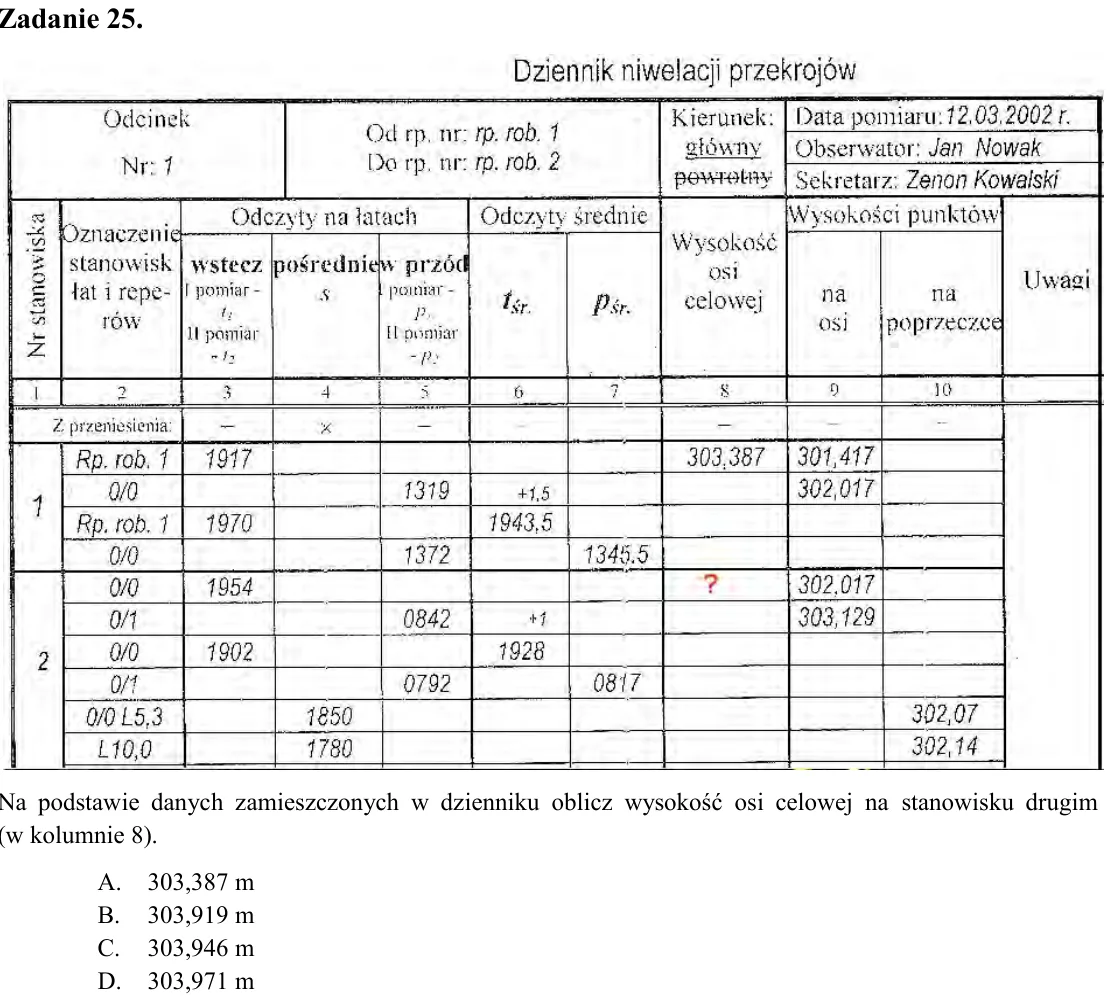

Zadanie 25. Na podstawie danych zamieszczonych w dzienniku oblicz wysokość osi celowej na stanowisku drugim (w kolumnie 8). A. 303,387 m B. 303,919 m C. 303,946 m D. 303,971 m

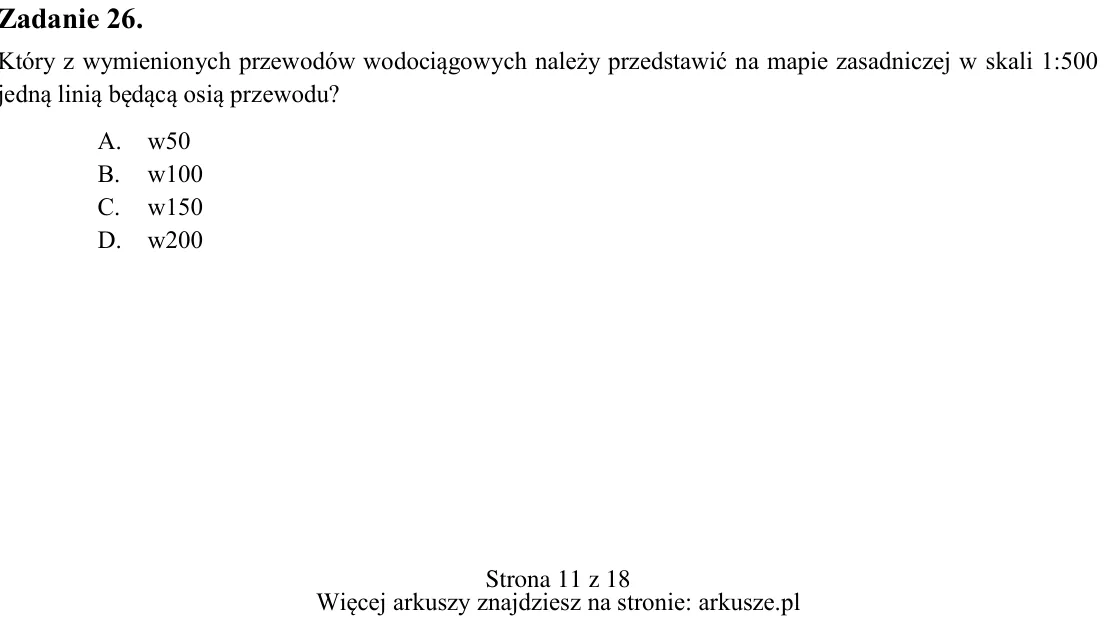

Zadanie 26. Który z wymienionych przewodów wodociągowych należy przedstawić na mapie zasadniczej w skali 1:500 jedną linią będącą osią przewodu? A. w50 B. w100 C. w150 D. w200

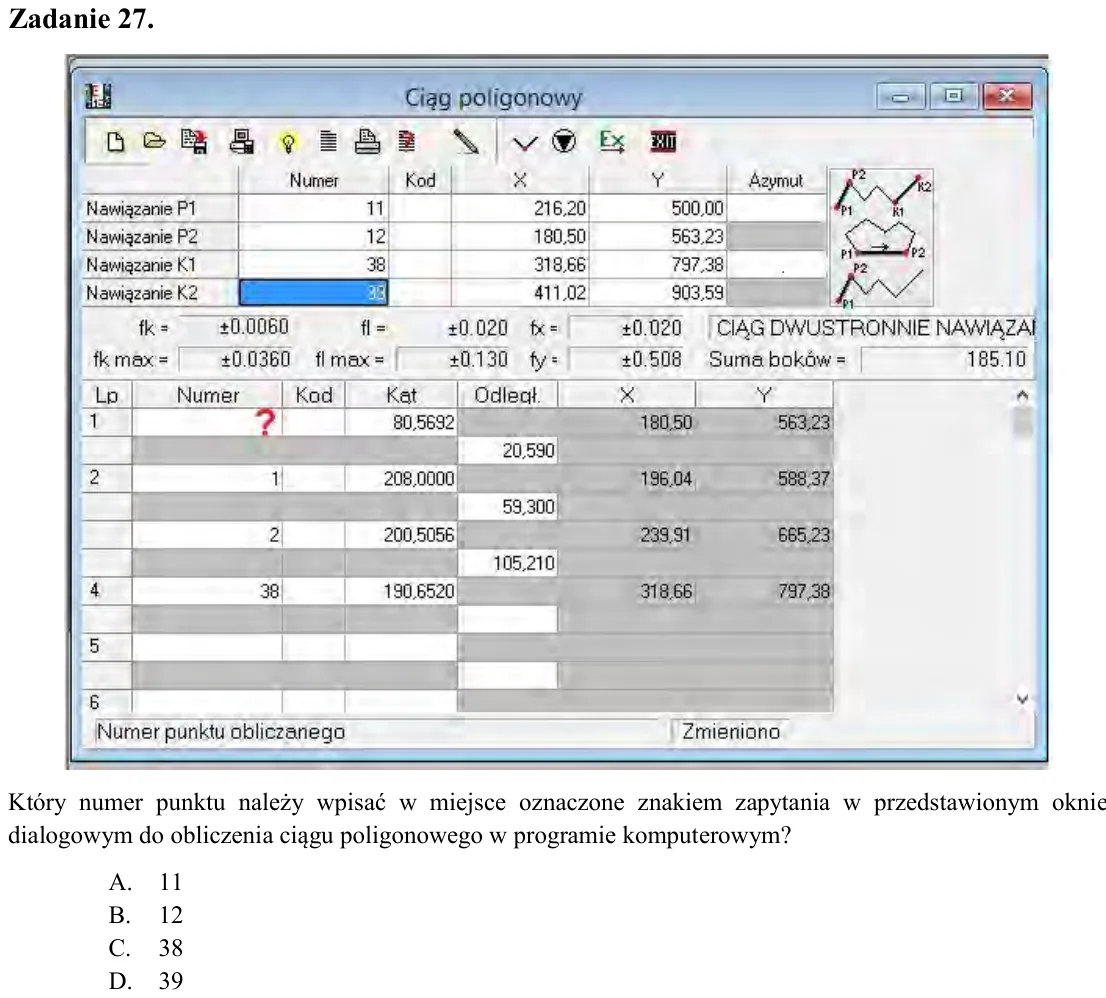

Zadanie 27. Który numer punktu należy wpisać w miejsce oznaczone znakiem zapytania w przedstawionym oknie dialogowym do obliczenia ciągu poligonowego w programie komputerowym? A. 11 B. 12 C. 38 D. 39

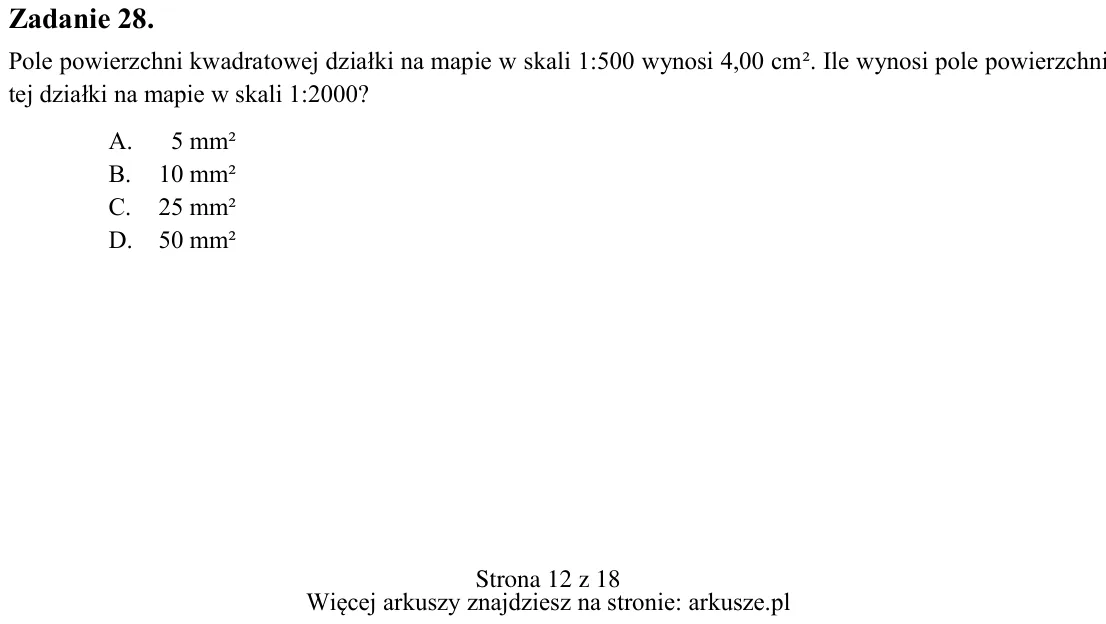

Zadanie 28. Pole powierzchni kwadratowej działki na mapie w skali 1:500 wynosi 4,00 cm². Ile wynosi pole powierzchni tej działki na mapie w skali 1:2000? A. 5 mm² B. 10 mm² C. 25 mm² D. 50 mm²

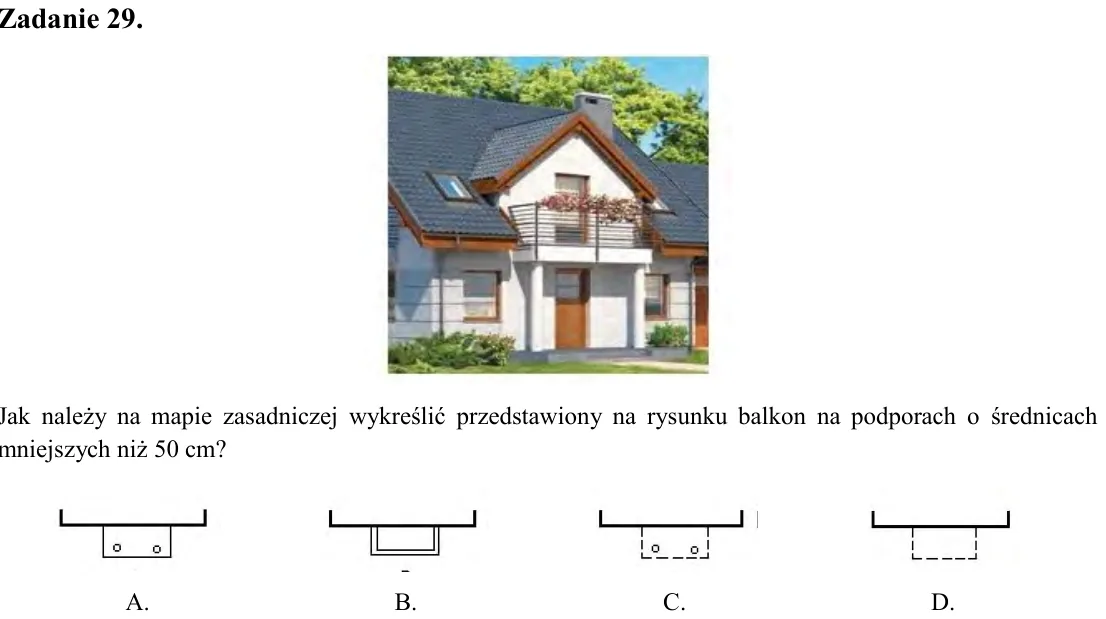

Zadanie 29. Jak należy na mapie zasadniczej wykreślić przedstawiony na rysunku balkon na podporach o średnicach mniejszych niż 50 cm?

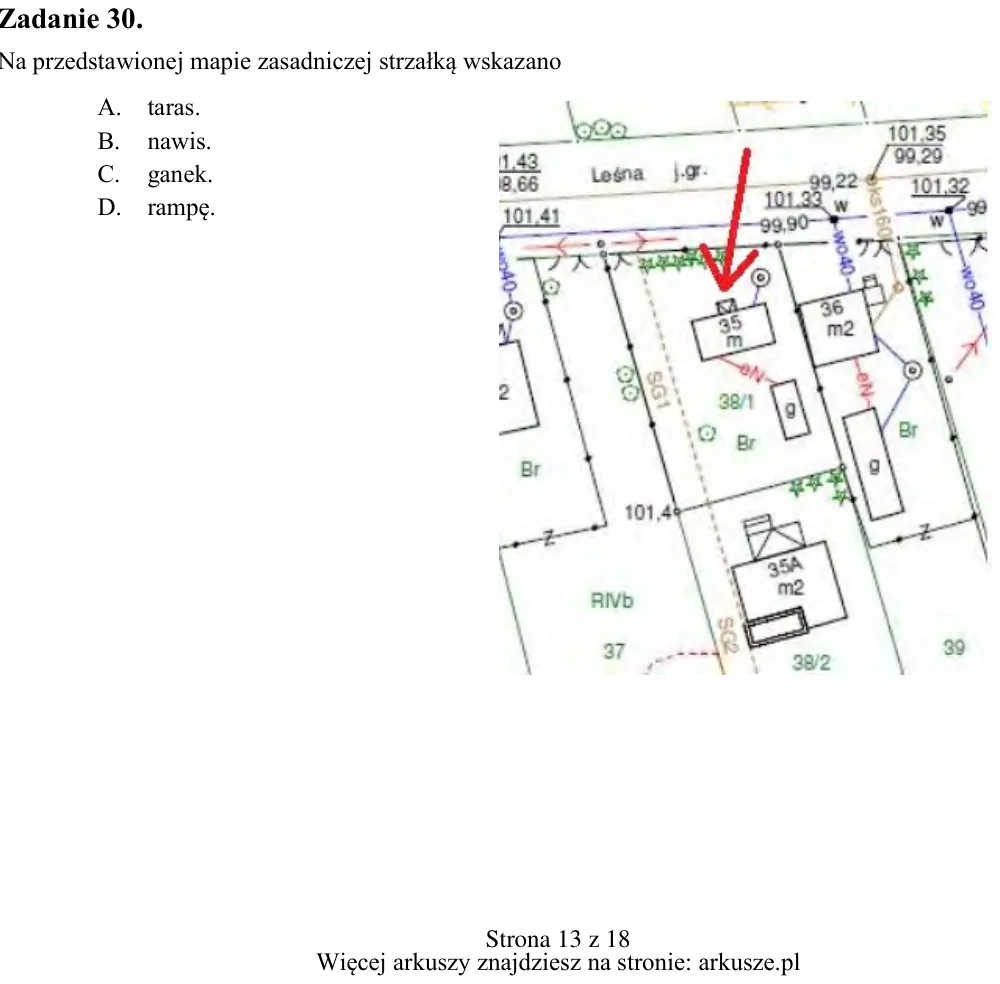

Zadanie 30. Na przedstawionej mapie zasadniczej strzałką wskazano A. taras. B. nawis. C. ganek. D. rampę. A. B. C. D.

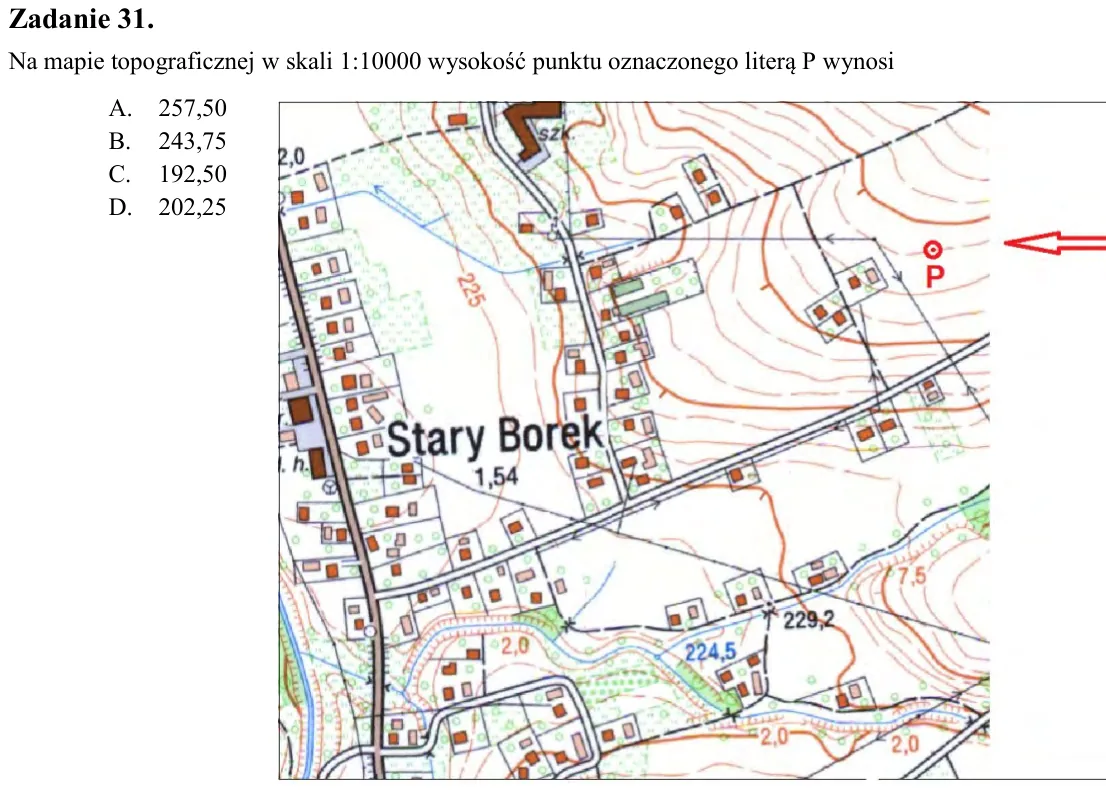

Zadanie 31. Na mapie topograficznej w skali 1:10000 wysokość punktu oznaczonego literą P wynosi A. 257,50 B. 243,75 C. 192,50 D. 202,25

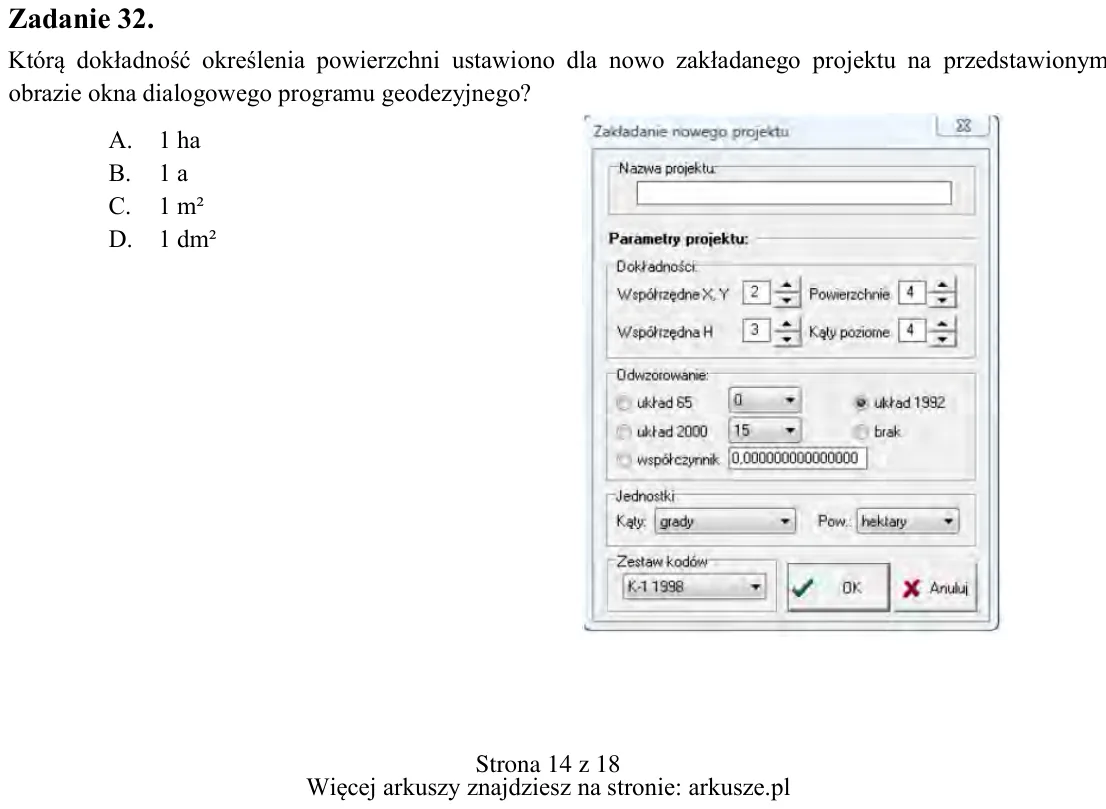

Zadanie 32. Którą dokładność określenia powierzchni ustawiono dla nowo zakładanego projektu na przedstawionym obrazie okna dialogowego programu geodezyjnego? A. 1 ha B. 1 a C. 1 m² D. 1 dm²

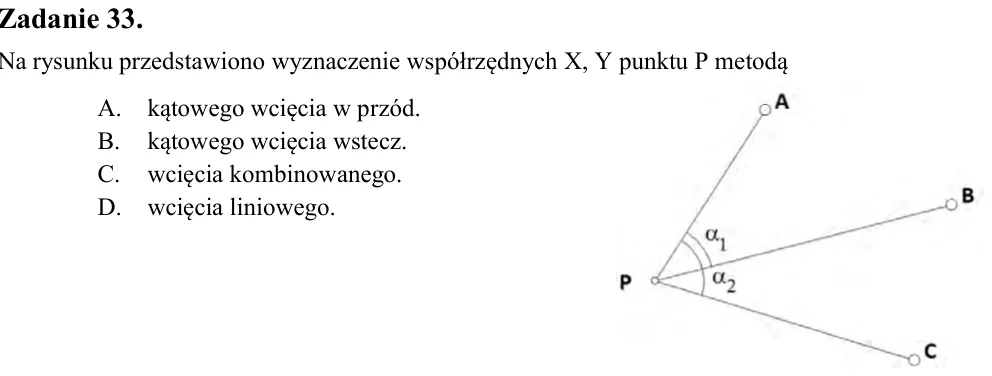

Zadanie 33. Na rysunku przedstawiono wyznaczenie współrzędnych X, Y punktu P metodą A. kątowego wcięcia w przód. B. kątowego wcięcia wstecz. C. wcięcia kombinowanego. D. wcięcia liniowego.

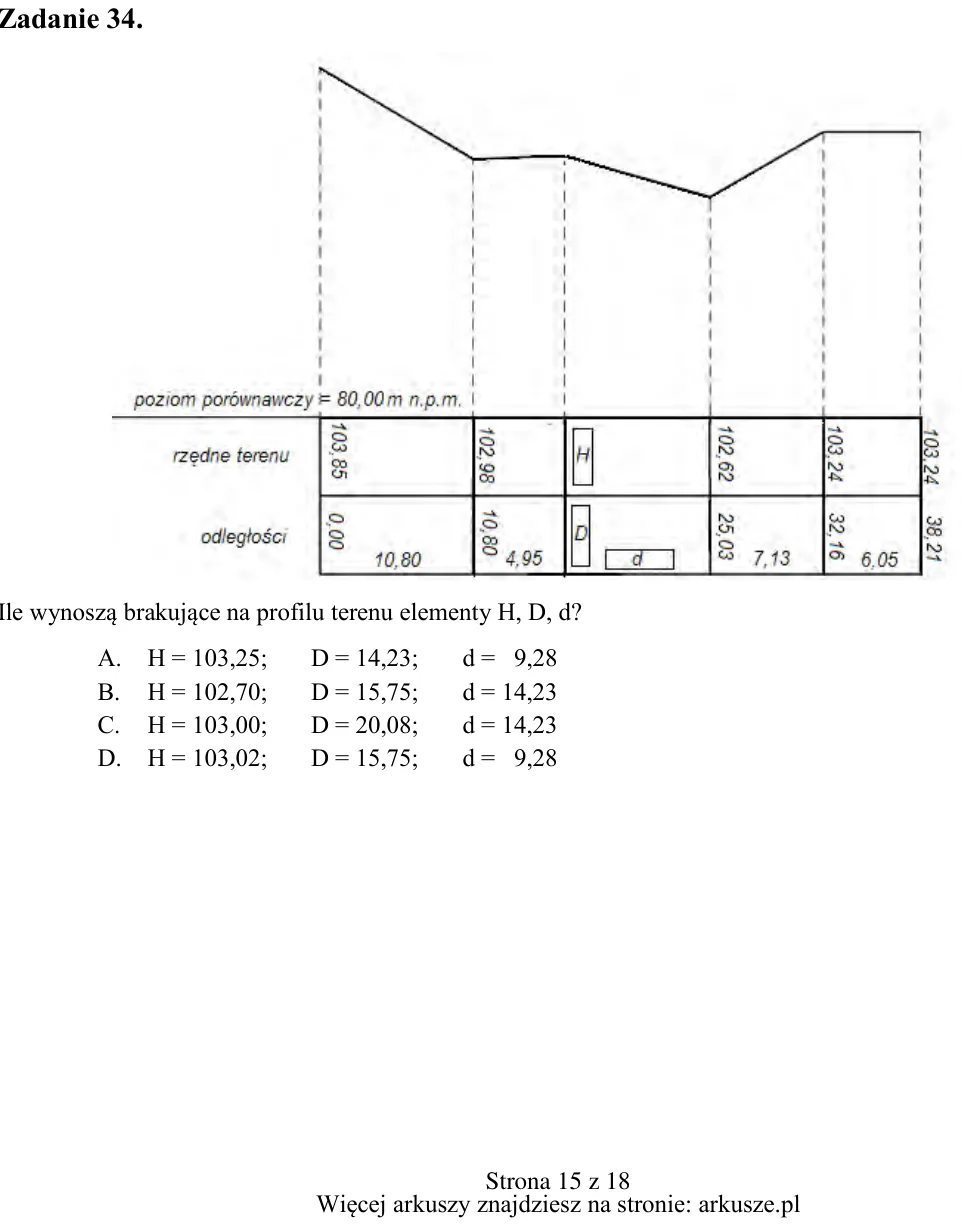

Zadanie 34. Ile wynoszą brakujące na profilu terenu elementy H, D, d? A. H = 103,25; D = 14,23; d = 9,28 B. H = 102,70; D = 15,75; d = 14,23 C. H = 103,00; D = 20,08; d = 14,23 D. H = 103,02; D = 15,75; d = 9,28

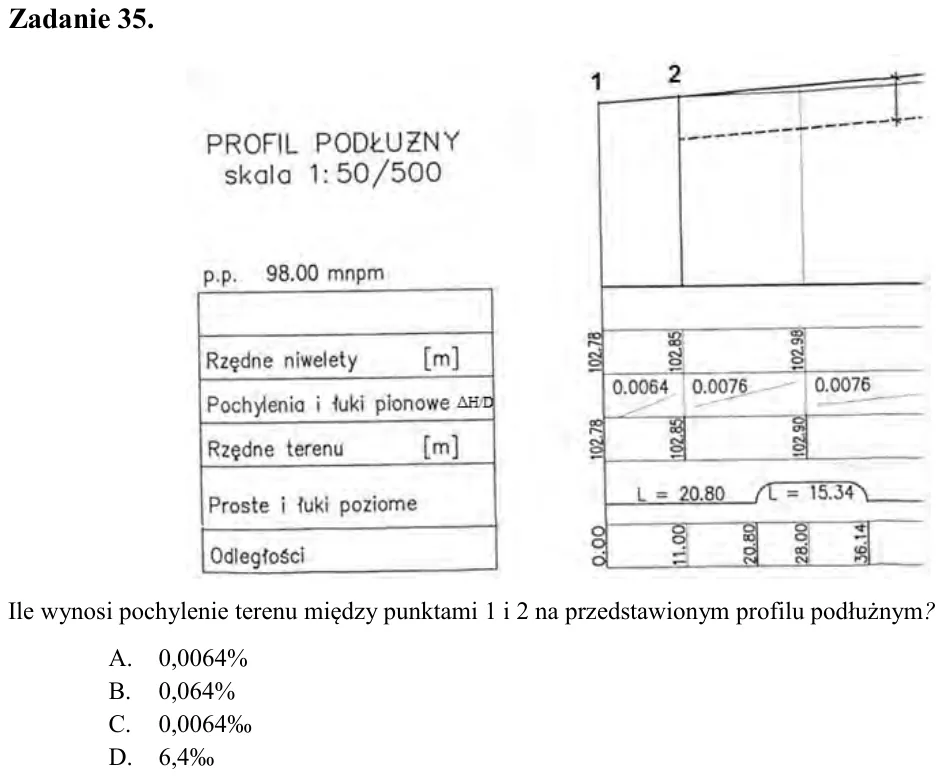

Zadanie 35. Ile wynosi pochylenie terenu między punktami 1 i 2 na przedstawionym profilu podłużnym? A. 0,0064% B. 0,064% C. 0,0064‰ D. 6,4‰

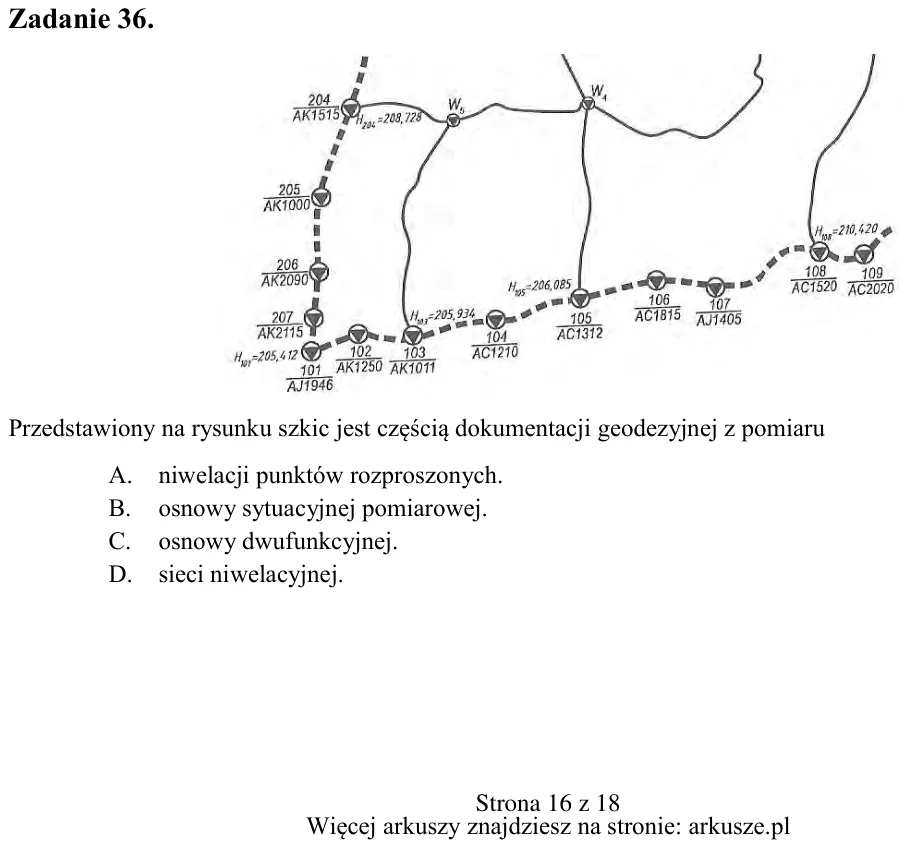

Zadanie 36. Przedstawiony na rysunku szkic jest częścią dokumentacji geodezyjnej z pomiaru A. niwelacji punktów rozproszonych. B. osnowy sytuacyjnej pomiarowej. C. osnowy dwufunkcyjnej. D. sieci niwelacyjnej.

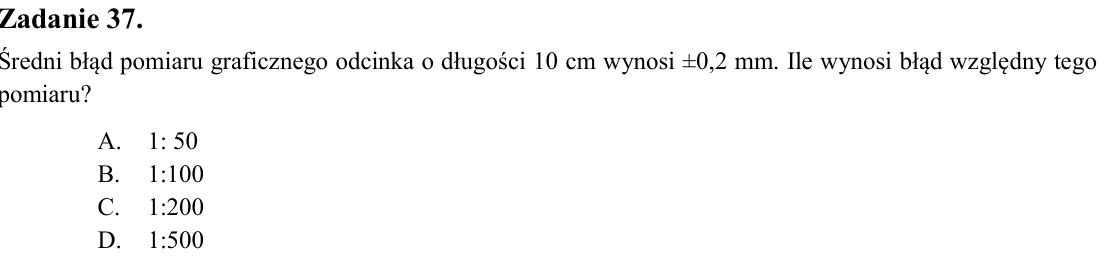

Zadanie 37. Średni błąd pomiaru graficznego odcinka o długości 10 cm wynosi ±0,2 mm. Ile wynosi błąd względny tego pomiaru? A. 1: 50 B. 1:100 C. 1:200 D. 1:500

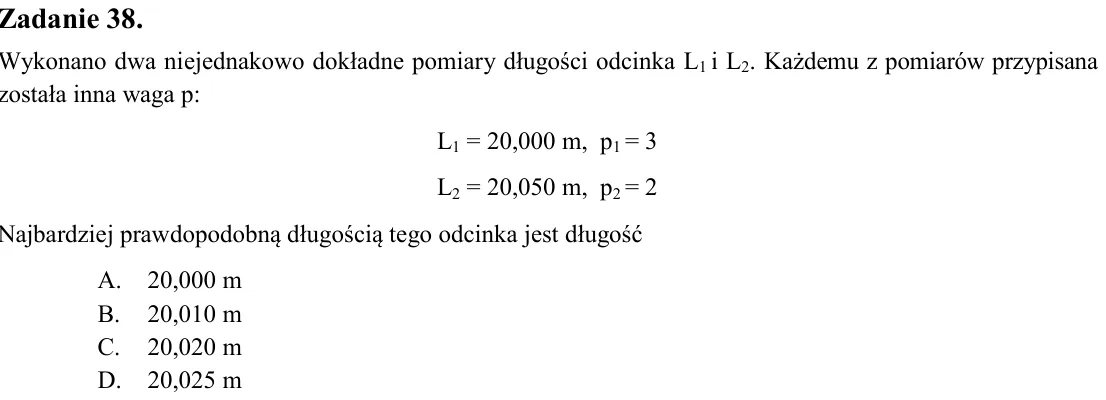

Zadanie 38. Wykonano dwa niejednakowo dokładne pomiary długości odcinka L1 i L2. Każdemu z pomiarów przypisana została inna waga p: L1 = 20,000 m, p1 = 3 L2 = 20,050 m, p2 = 2 Najbardziej prawdopodobną długością tego odc

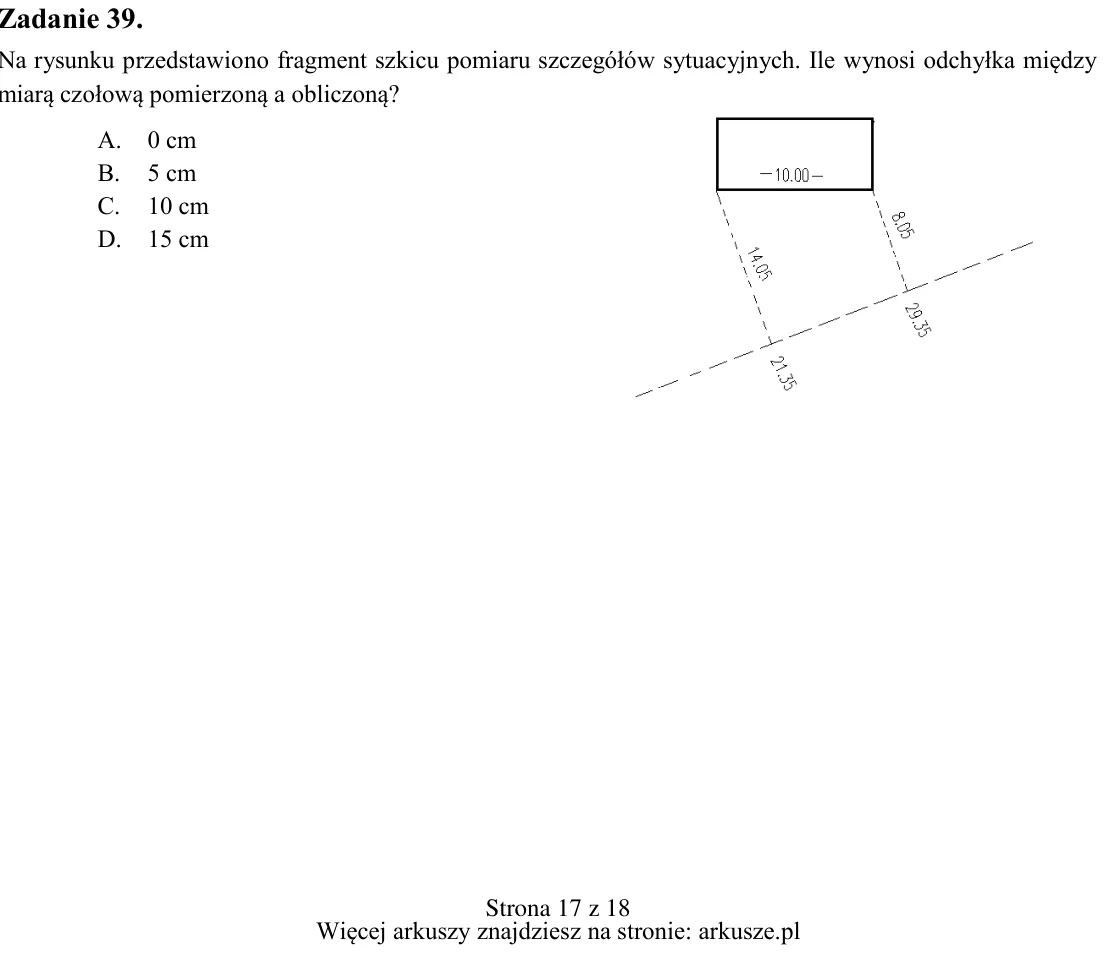

Zadanie 39. Na rysunku przedstawiono fragment szkicu pomiaru szczegółów sytuacyjnych. Ile wynosi odchyłka między miarą czołową pomierzoną a obliczoną? A. 0 cm B. 5 cm C. 10 cm D. 15 cm

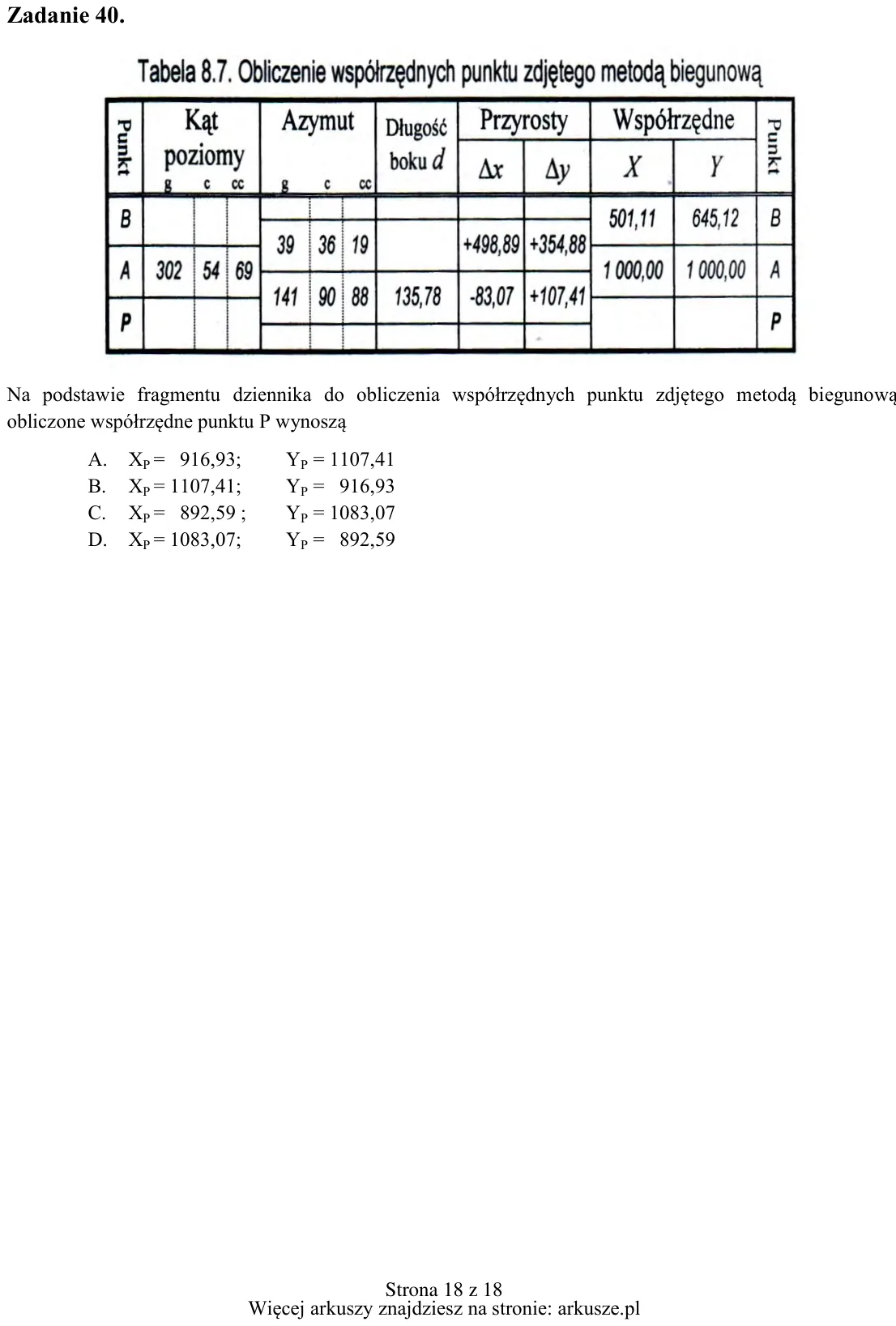

Zadanie 40. Na podstawie fragmentu dziennika do obliczenia współrzędnych punktu zdjętego metodą biegunową obliczone współrzędne punktu P wynoszą A. XP = 916,93; YP = 1107,41 B. XP = 1107,41; YP = 916,93 C. XP = 892,59 ;
