B34 · Egzamin zawodowy · styczeń 2018

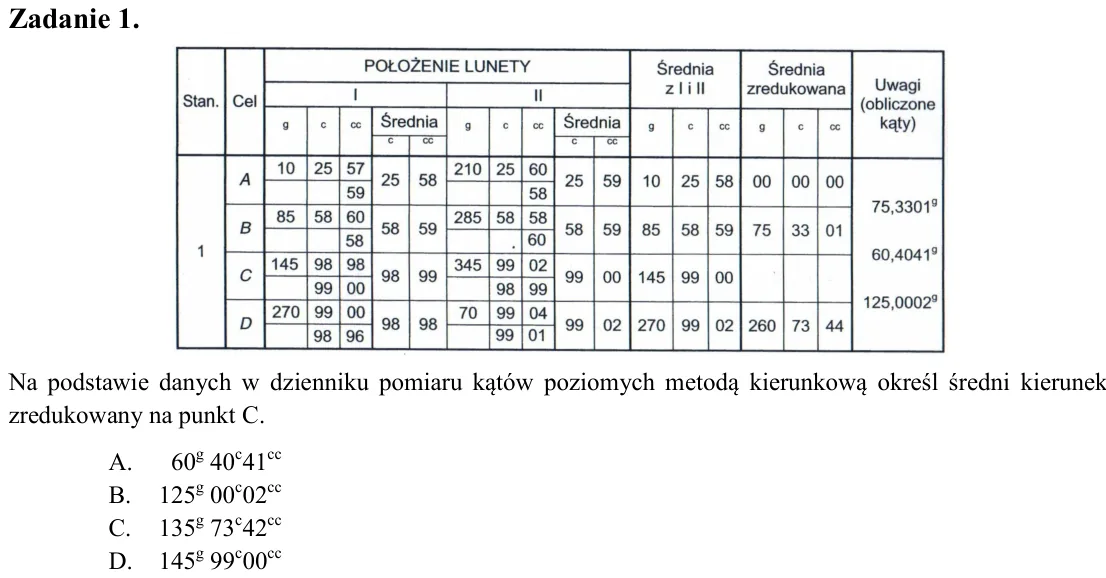

Zadanie 1. Na podstawie danych w dzienniku pomiaru kątów poziomych metodą kierunkową określ średni kierunek zredukowany na punkt C. A. 60g 40c41cc B. 125g 00c02cc C. 135g 73c42cc D. 145g 99c00cc

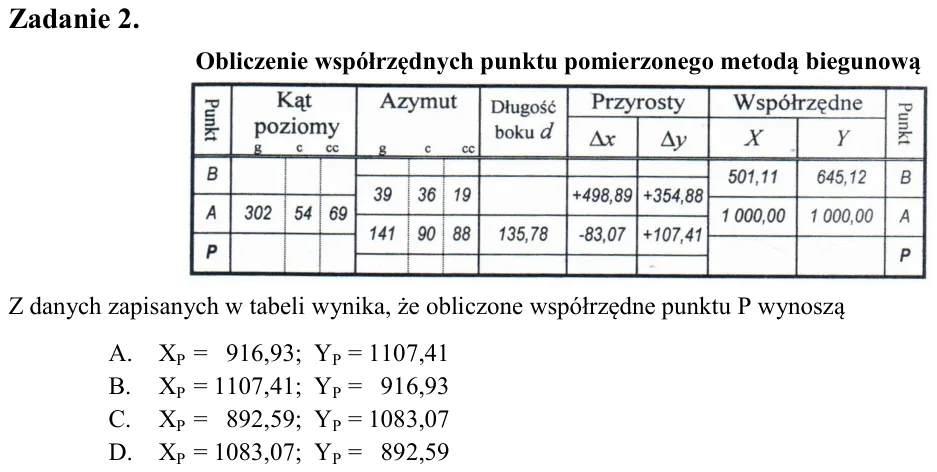

Zadanie 2. Obliczenie współrzędnych punktu pomierzonego metodą biegunową Z danych zapisanych w tabeli wynika, że obliczone współrzędne punktu P wynoszą A. XP = 916,93; YP = 1107,41 B. XP = 1107,41; YP = 916,93 C. XP = 89

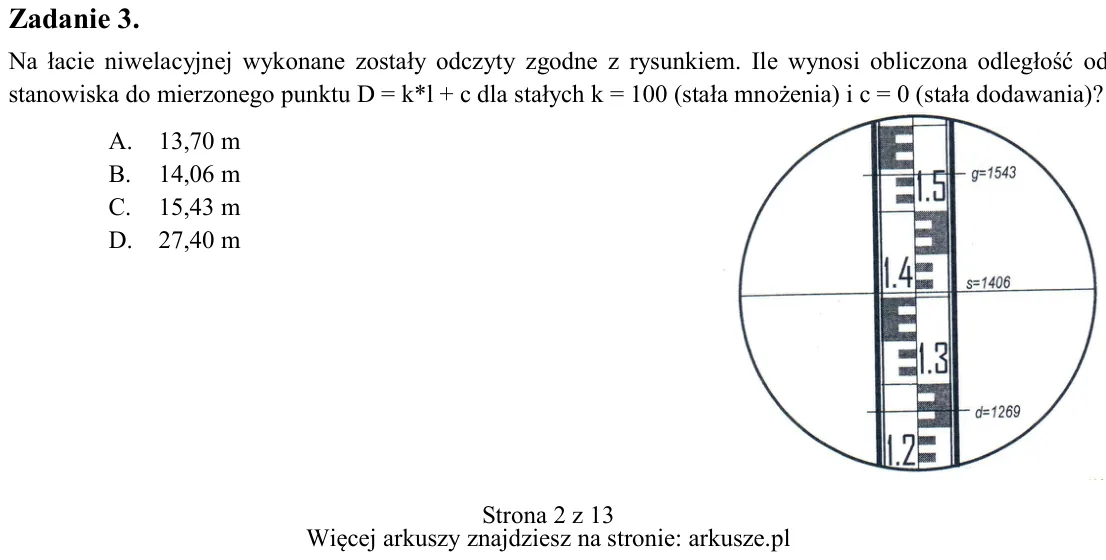

Zadanie 3. Na łacie niwelacyjnej wykonane zostały odczyty zgodne z rysunkiem. Ile wynosi obliczona odległość od stanowiska do mierzonego punktu D = k*l + c dla stałych k = 100 (stała mnożenia) i c = 0 (stała dodawania)?

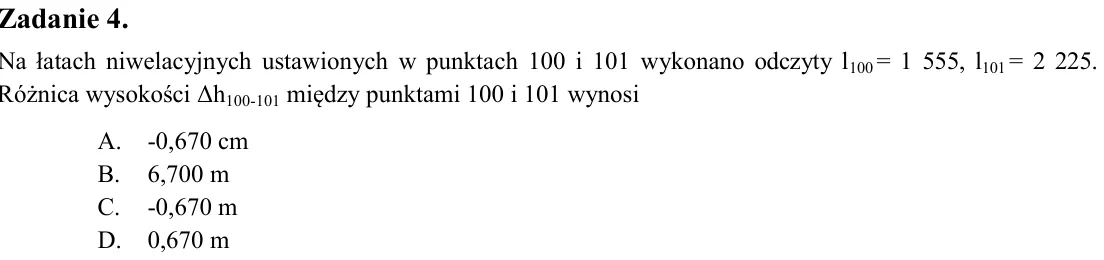

Zadanie 4. Na łatach niwelacyjnych ustawionych w punktach 100 i 101 wykonano odczyty l100 = 1 555, l101 = 2 225. Różnica wysokości Δh100-101 między punktami 100 i 101 wynosi A. -0,670 cm B. 6,700 m C. -0,670 m D. 0,670 m

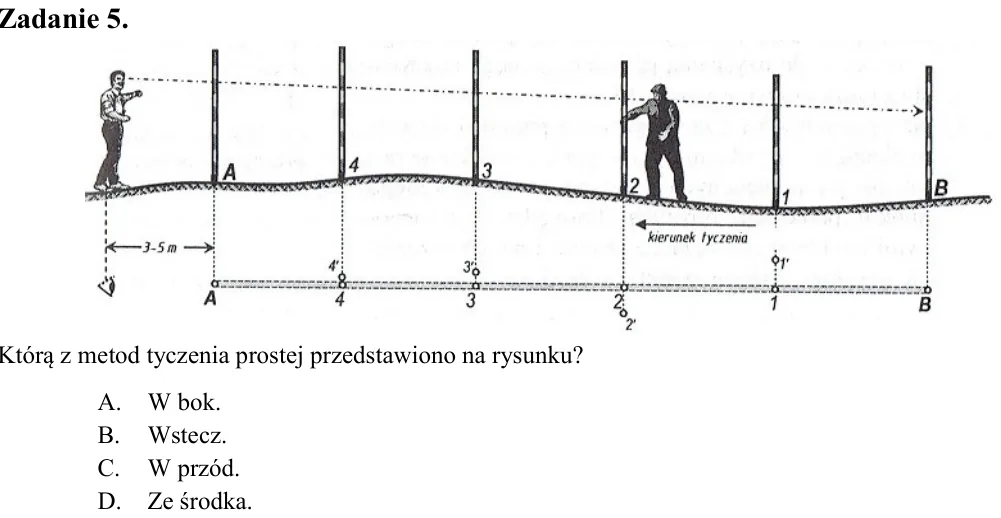

Zadanie 5. Którą z metod tyczenia prostej przedstawiono na rysunku? A. W bok. B. Wstecz. C. W przód. D. Ze środka.

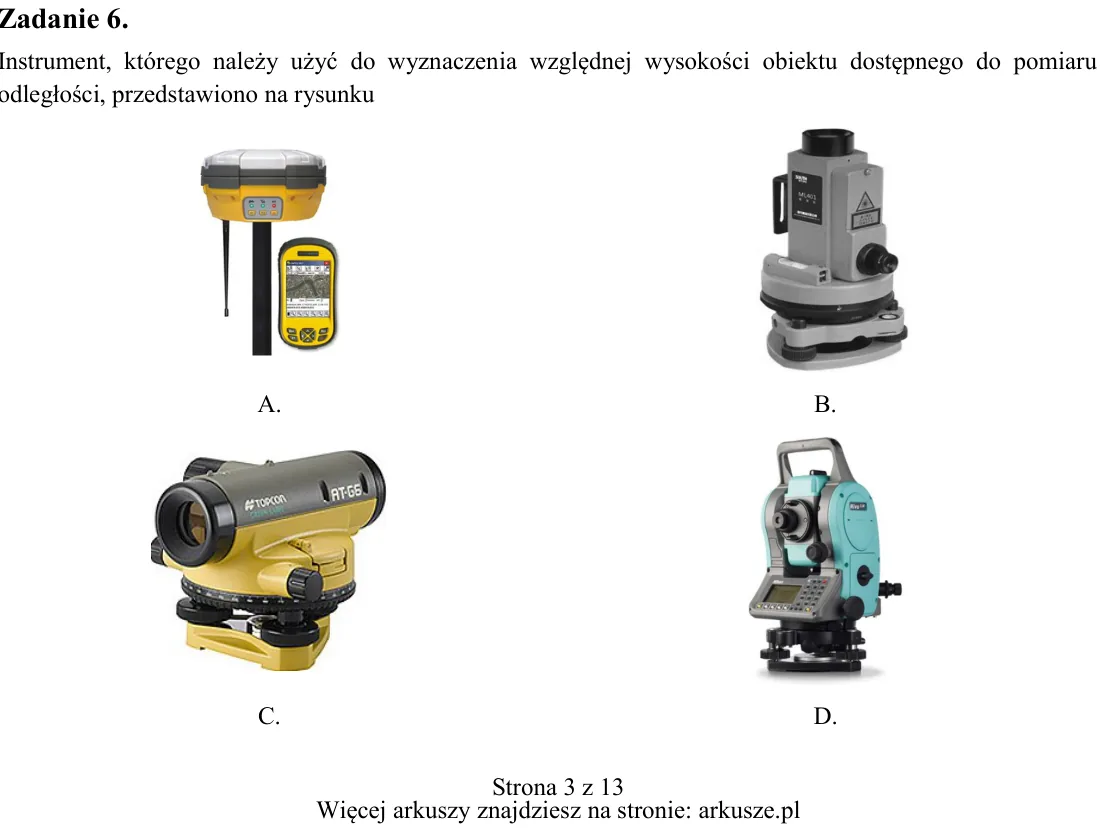

Zadanie 6. Instrument, którego należy użyć do wyznaczenia względnej wysokości obiektu dostępnego do pomiaru odległości, przedstawiono na rysunku A. B. C. D.

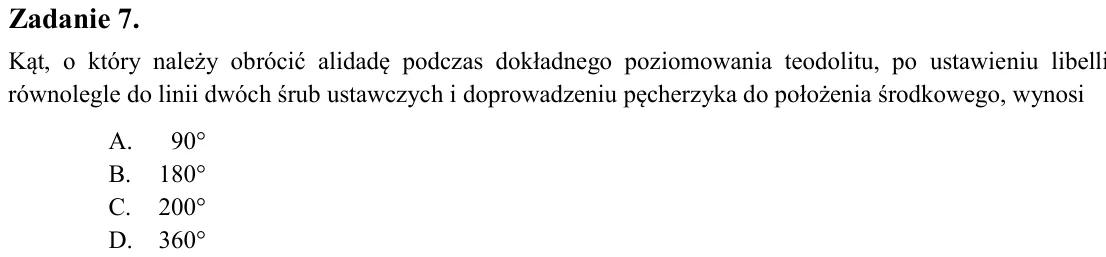

Zadanie 7. Kąt, o który należy obrócić alidadę podczas dokładnego poziomowania teodolitu, po ustawieniu libelli równolegle do linii dwóch śrub ustawczych i doprowadzeniu pęcherzyka do położenia środkowego, wynosi A. 90°

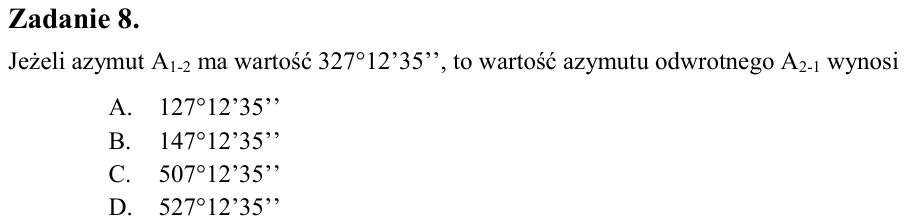

Zadanie 8. Jeżeli azymut A1-2 ma wartość 327°12’35’’, to wartość azymutu odwrotnego A2-1 wynosi A. 127°12’35’’ B. 147°12’35’’ C. 507°12’35’’ D. 527°12’35’’

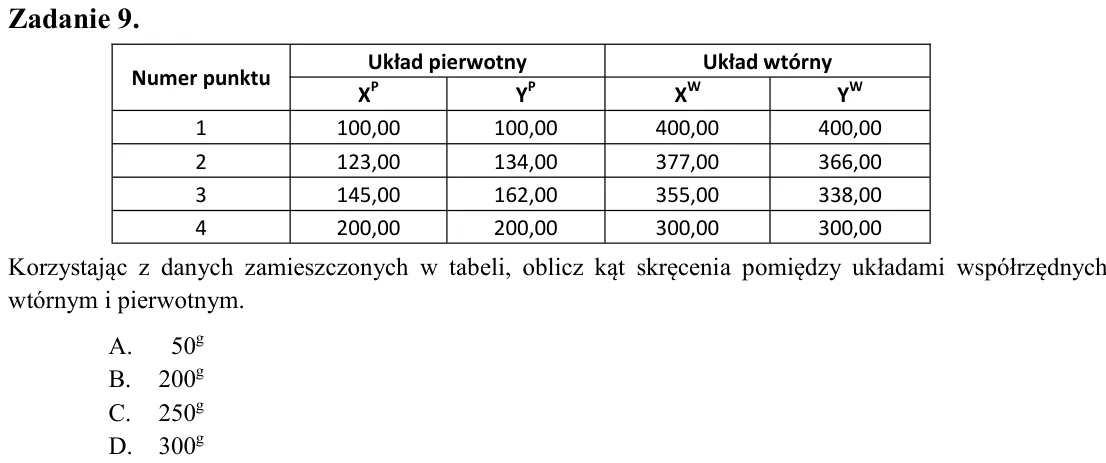

Zadanie 9. Korzystając z danych zamieszczonych w tabeli, oblicz kąt skręcenia pomiędzy układami współrzędnych wtórnym i pierwotnym. A. 50g B. 200g C. 250g D. 300g

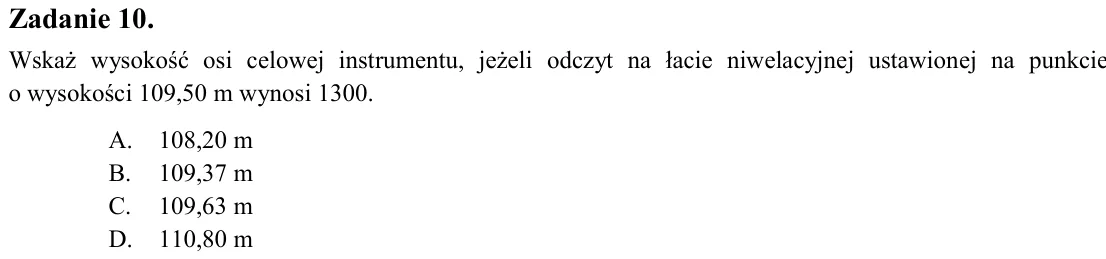

Zadanie 10. Wskaż wysokość osi celowej instrumentu, jeżeli odczyt na łacie niwelacyjnej ustawionej na punkcie o wysokości 109,50 m wynosi 1300. A. 108,20 m B. 109,37 m C. 109,63 m D. 110,80 m

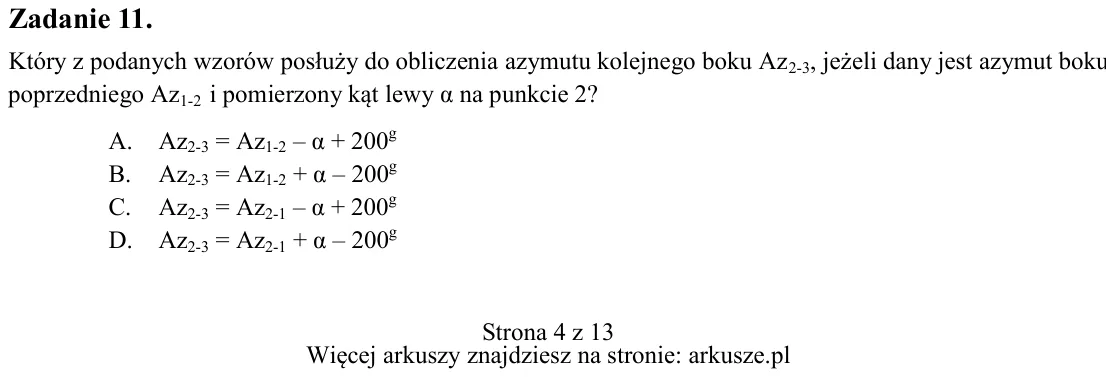

Zadanie 11. Który z podanych wzorów posłuży do obliczenia azymutu kolejnego boku Az2-3, jeżeli dany jest azymut boku poprzedniego Az1-2 i pomierzony kąt lewy α na punkcie 2? A. Az2-3 = Az1-2 - α + 200g B. Az2-3 = Az1-2 +

Zadanie 12. Odległości równej 100 m w terenie odpowiada na mapie zasadniczej w skali 1:500 odcinek o długości A. 20 mm B. 50 mm C. 20 cm D. 50 cm

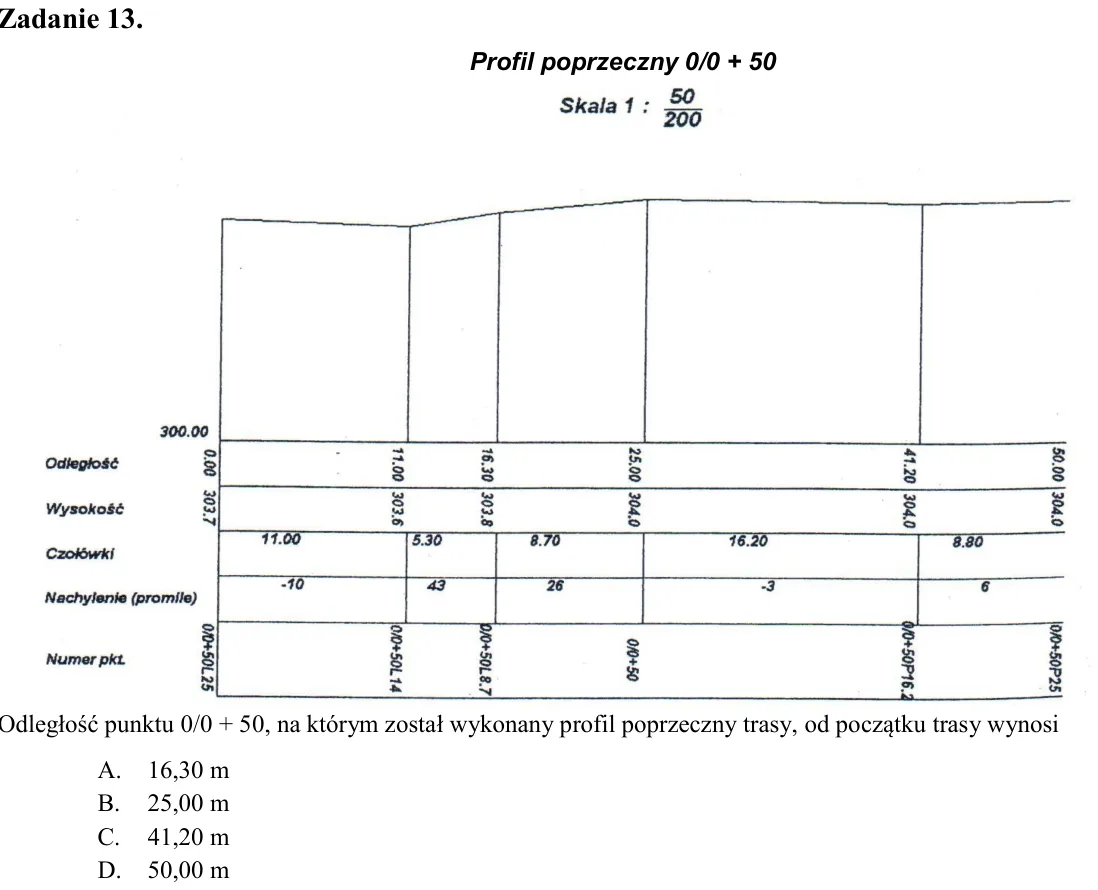

Zadanie 13. Profil poprzeczny 0/0 + 50 Odległość punktu 0/0 + 50, na którym został wykonany profil poprzeczny trasy, od początku trasy wynosi A. 16,30 m B. 25,00 m C. 41,20 m D. 50,00 m

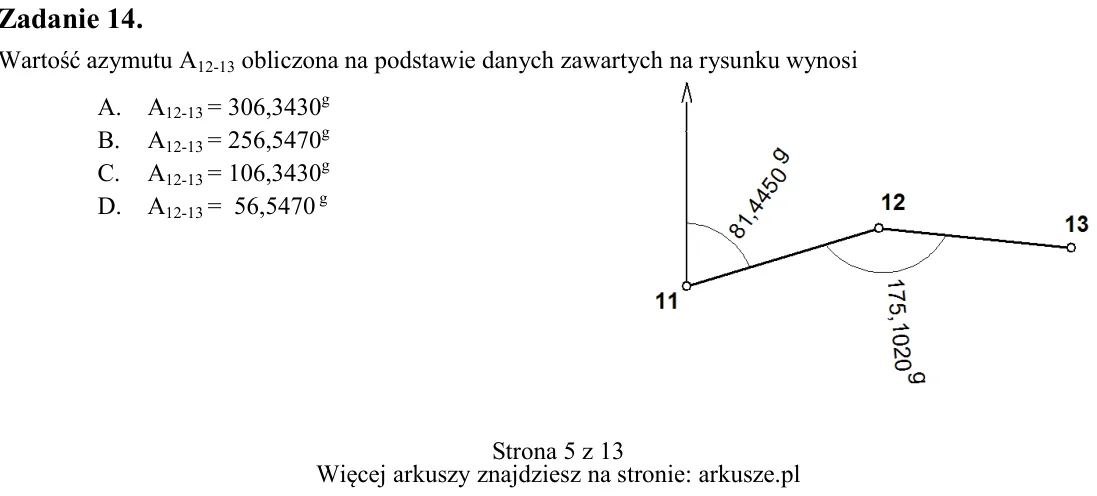

Zadanie 14. Wartość azymutu A12-13 obliczona na podstawie danych zawartych na rysunku wynosi A. A12-13 = 306,3430g B. A12-13 = 256,5470g C. A12-13 = 106,3430g D. A12-13 = 56,5470 g

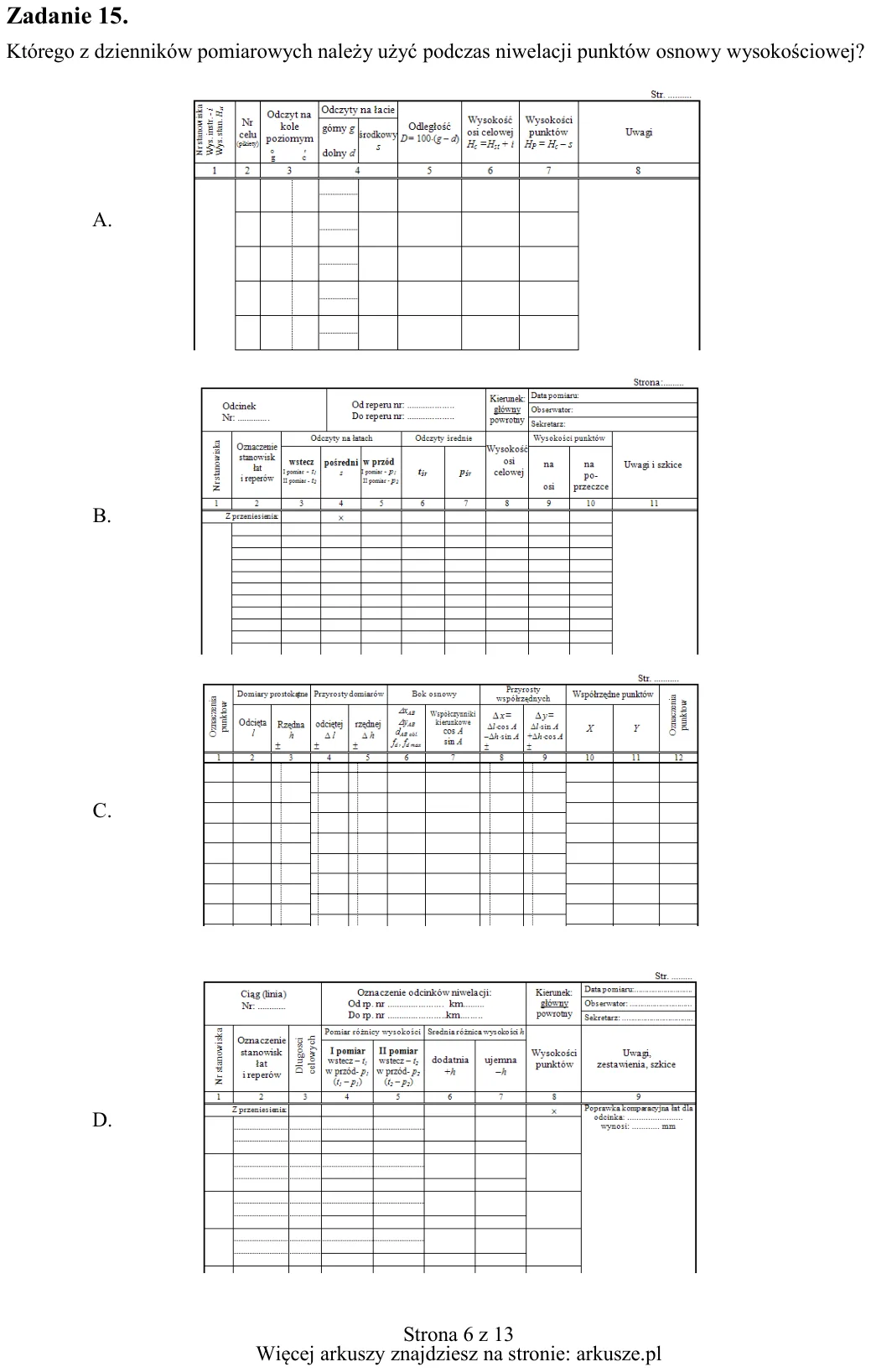

Zadanie 15. Którego z dzienników pomiarowych należy użyć podczas niwelacji punktów osnowy wysokościowej? A. B. C. D.

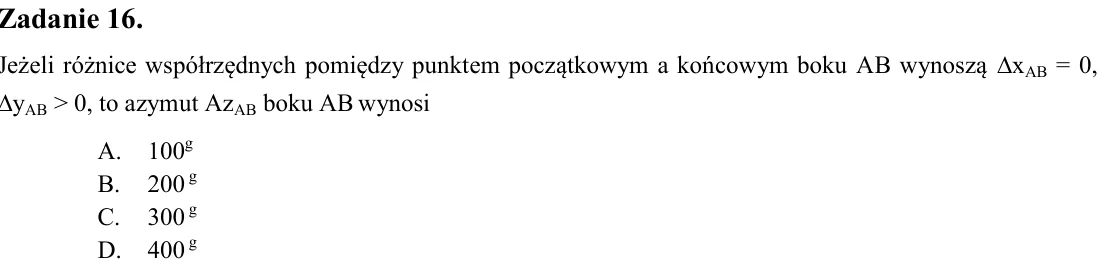

Zadanie 16. Jeżeli różnice współrzędnych pomiędzy punktem początkowym a końcowym boku AB wynoszą xAB = 0, yAB > 0, to azymut AzAB boku AB wynosi A. 100g B. 200 g C. 300 g D. 400 g

Zadanie 17. Wysokość anteny odbiornika przed rozpoczęciem i po zakończeniu sesji pomiarowej metodą precyzyjnego pozycjonowania przy pomocy GNSS należy ustalić z dokładnością do A. 0,01 m B. 0,02 m C. 0,001 m D. 0,004 m

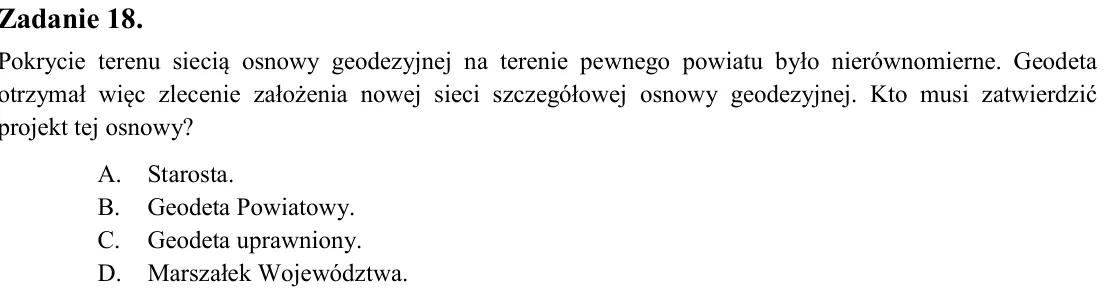

Zadanie 18. Pokrycie terenu siecią osnowy geodezyjnej na terenie pewnego powiatu było nierównomierne. Geodeta otrzymał więc zlecenie założenia nowej sieci szczegółowej osnowy geodezyjnej. Kto musi zatwierdzić projekt tej

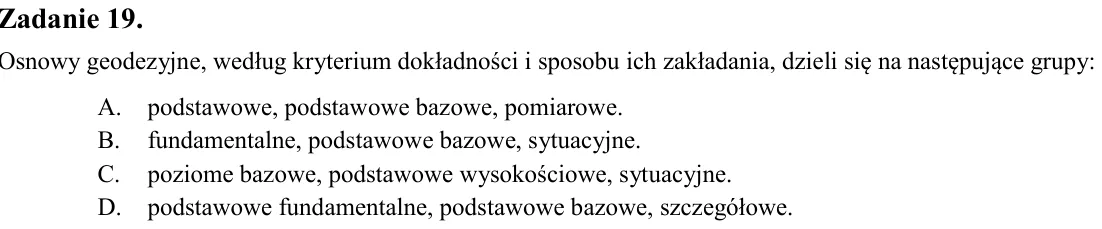

Zadanie 19. Osnowy geodezyjne, według kryterium dokładności i sposobu ich zakładania, dzieli się na następujące grupy: A. podstawowe, podstawowe bazowe, pomiarowe. B. fundamentalne, podstawowe bazowe, sytuacyjne. C. pozi

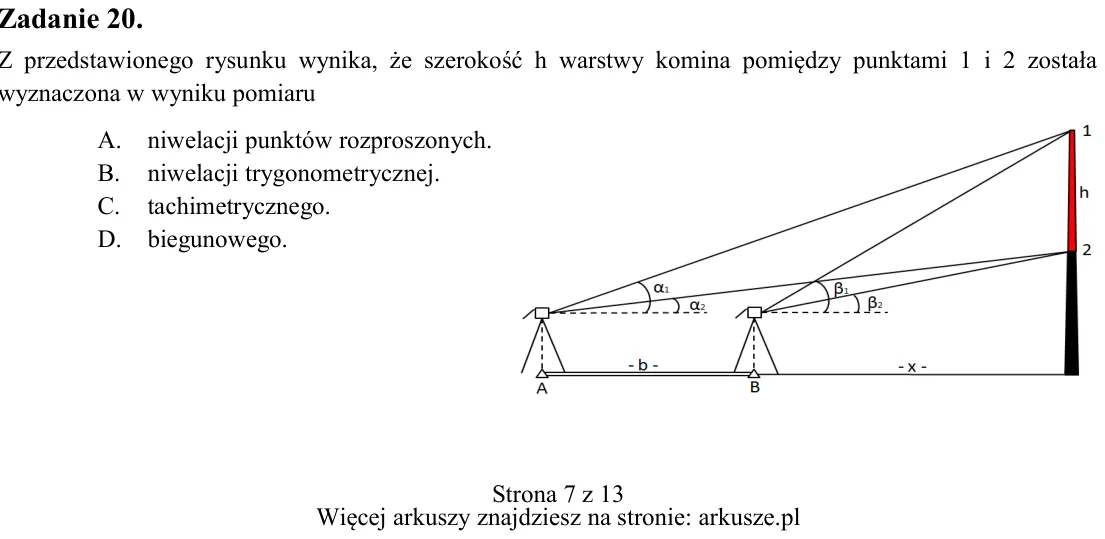

Zadanie 20. Z przedstawionego rysunku wynika, że szerokość h warstwy komina pomiędzy punktami 1 i 2 została wyznaczona w wyniku pomiaru A. niwelacji punktów rozproszonych. B. niwelacji trygonometrycznej. C. tachimetryczn

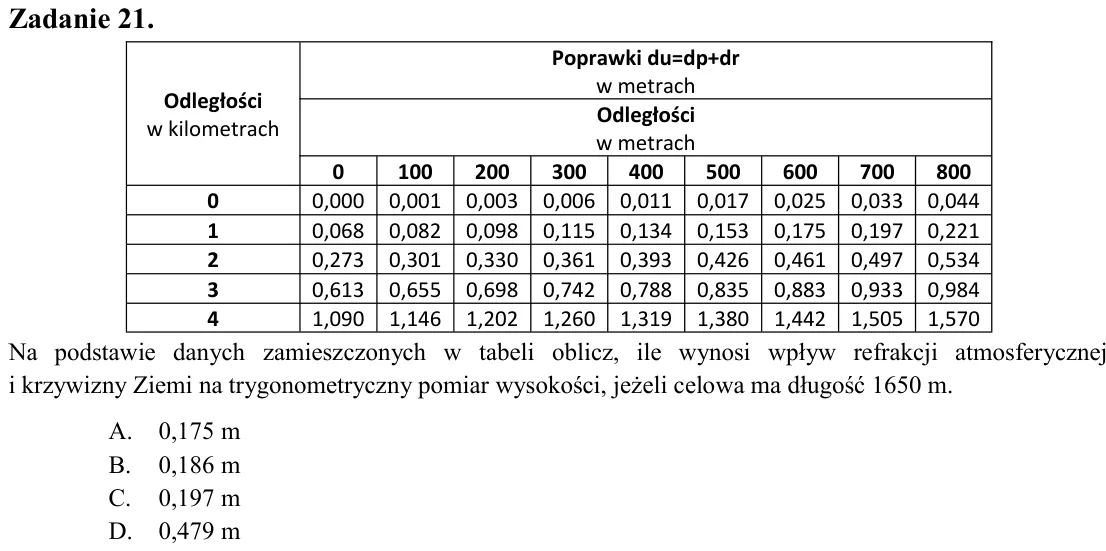

Zadanie 21. Na podstawie danych zamieszczonych w tabeli oblicz, ile wynosi wpływ refrakcji atmosferycznej i krzywizny Ziemi na trygonometryczny pomiar wysokości, jeżeli celowa ma długość 1650 m. A. 0,175 m B. 0,186 m C.

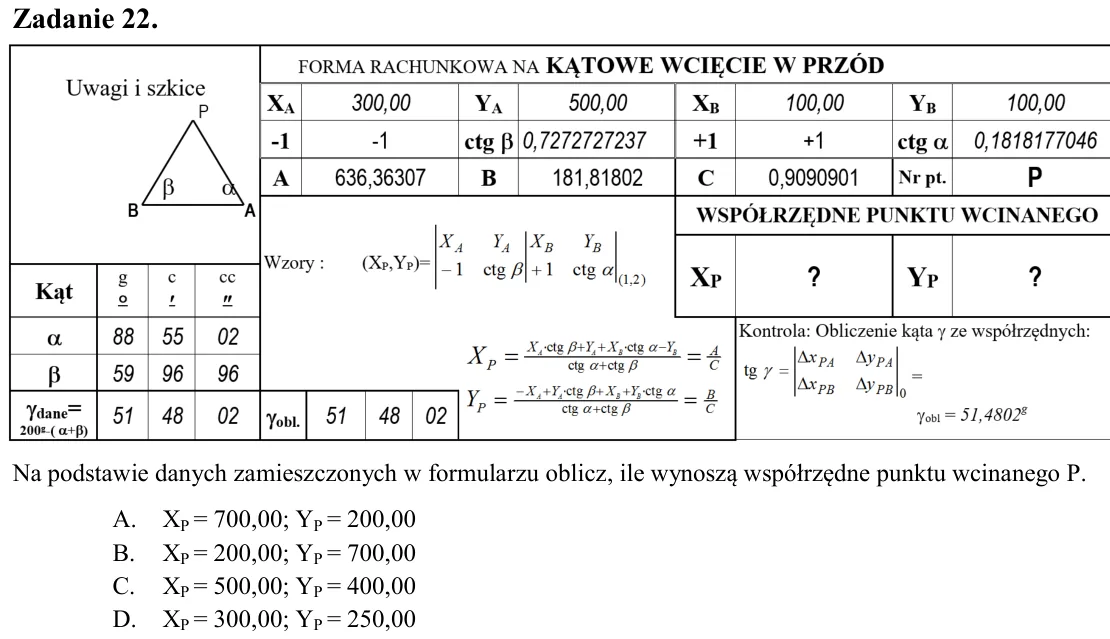

Zadanie 22. Na podstawie danych zamieszczonych w formularzu oblicz, ile wynoszą współrzędne punktu wcinanego P. A. XP = 700,00; YP = 200,00 B. XP = 200,00; YP = 700,00 C. XP = 500,00; YP = 400,00 D. XP = 300,00; YP = 250

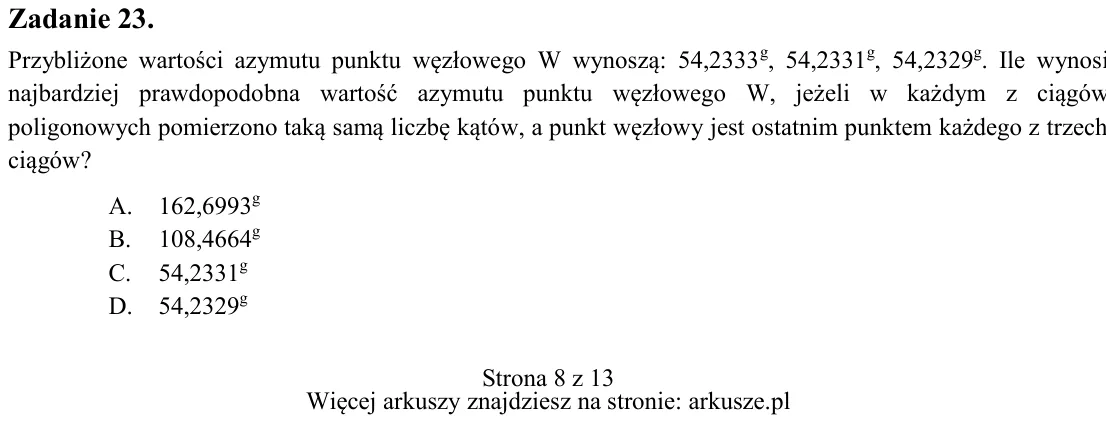

Zadanie 23. Przybliżone wartości azymutu punktu węzłowego W wynoszą: 54,2333g, 54,2331g, 54,2329g. Ile wynosi najbardziej prawdopodobna wartość azymutu punktu węzłowego W, jeżeli w każdym z ciągów poligonowych pomierzono

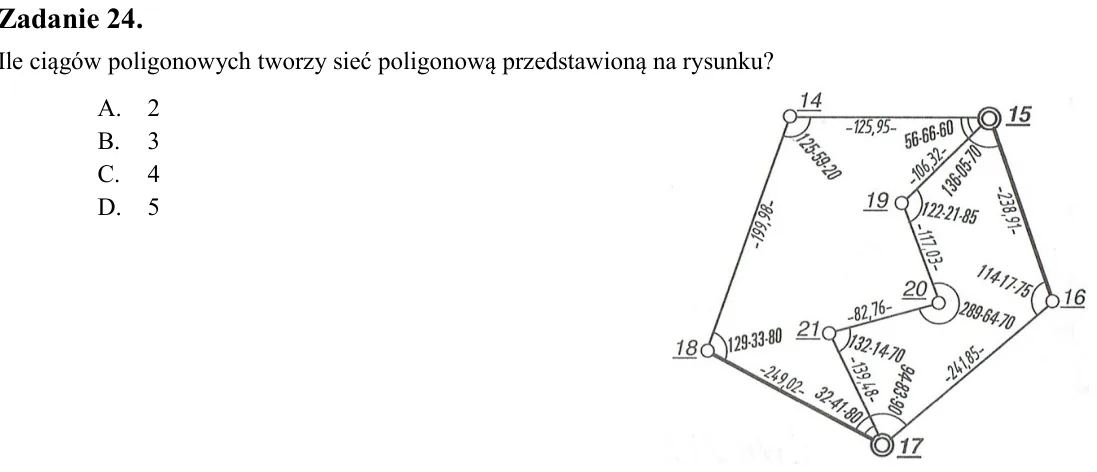

Zadanie 24. Ile ciągów poligonowych tworzy sieć poligonową przedstawioną na rysunku? A. 2 B. 3 C. 4 D. 5

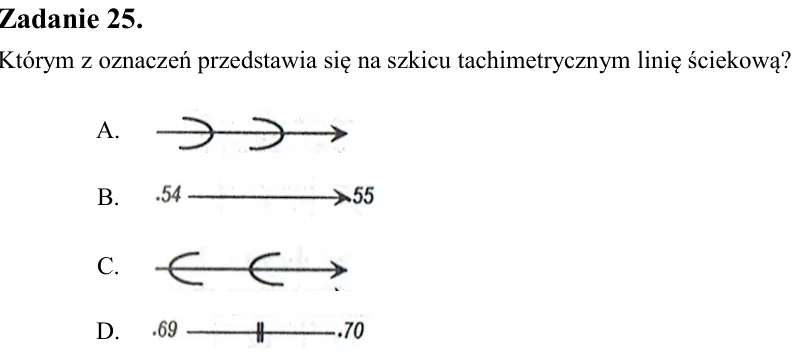

Zadanie 25. Którym z oznaczeń przedstawia się na szkicu tachimetrycznym linię ściekową?

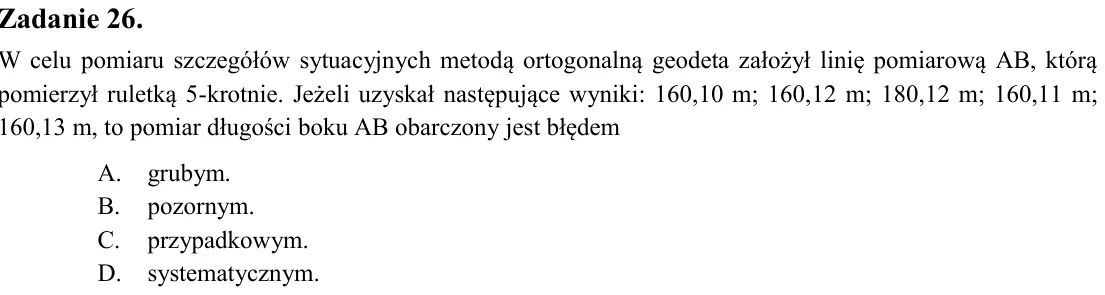

Zadanie 26. W celu pomiaru szczegółów sytuacyjnych metodą ortogonalną geodeta założył linię pomiarową AB, którą pomierzył ruletką 5-krotnie. Jeżeli uzyskał następujące wyniki: 160,10 m; 160,12 m; 180,12 m; 160,11 m; 160,

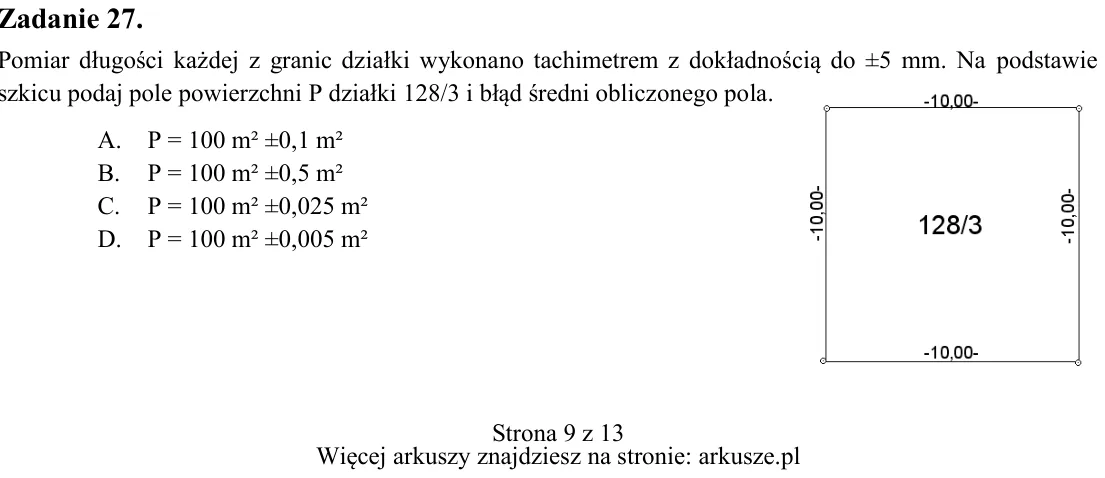

Zadanie 27. Pomiar długości każdej z granic działki wykonano tachimetrem z dokładnością do ±5 mm. Na podstawie szkicu podaj pole powierzchni P działki 128/3 i błąd średni obliczonego pola. A. P = 100 m² ±0,1 m² B. P = 10

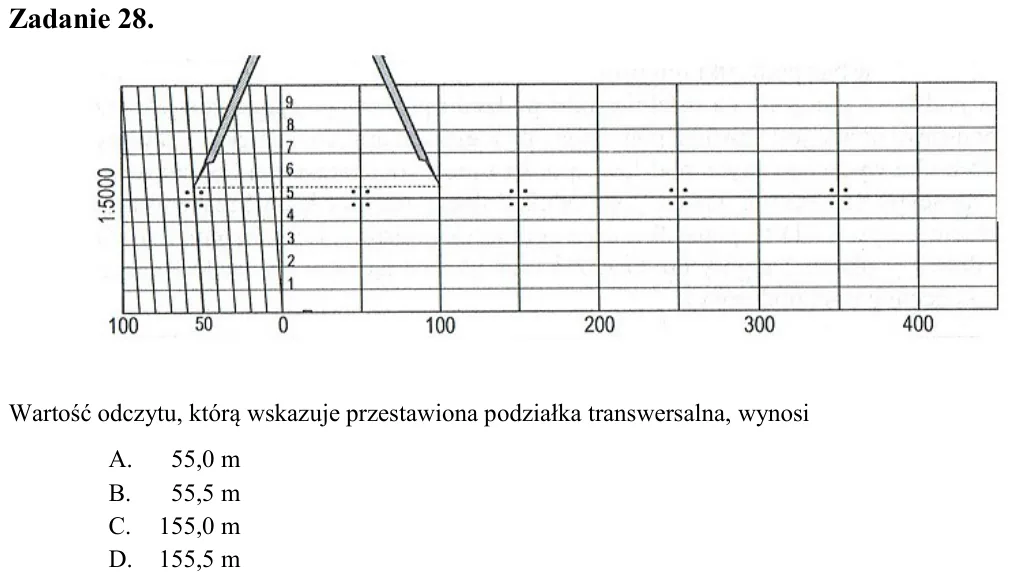

Zadanie 28. Wartość odczytu, którą wskazuje przestawiona podziałka transwersalna, wynosi A. 55,0 m B. 55,5 m C. 155,0 m D. 155,5 m

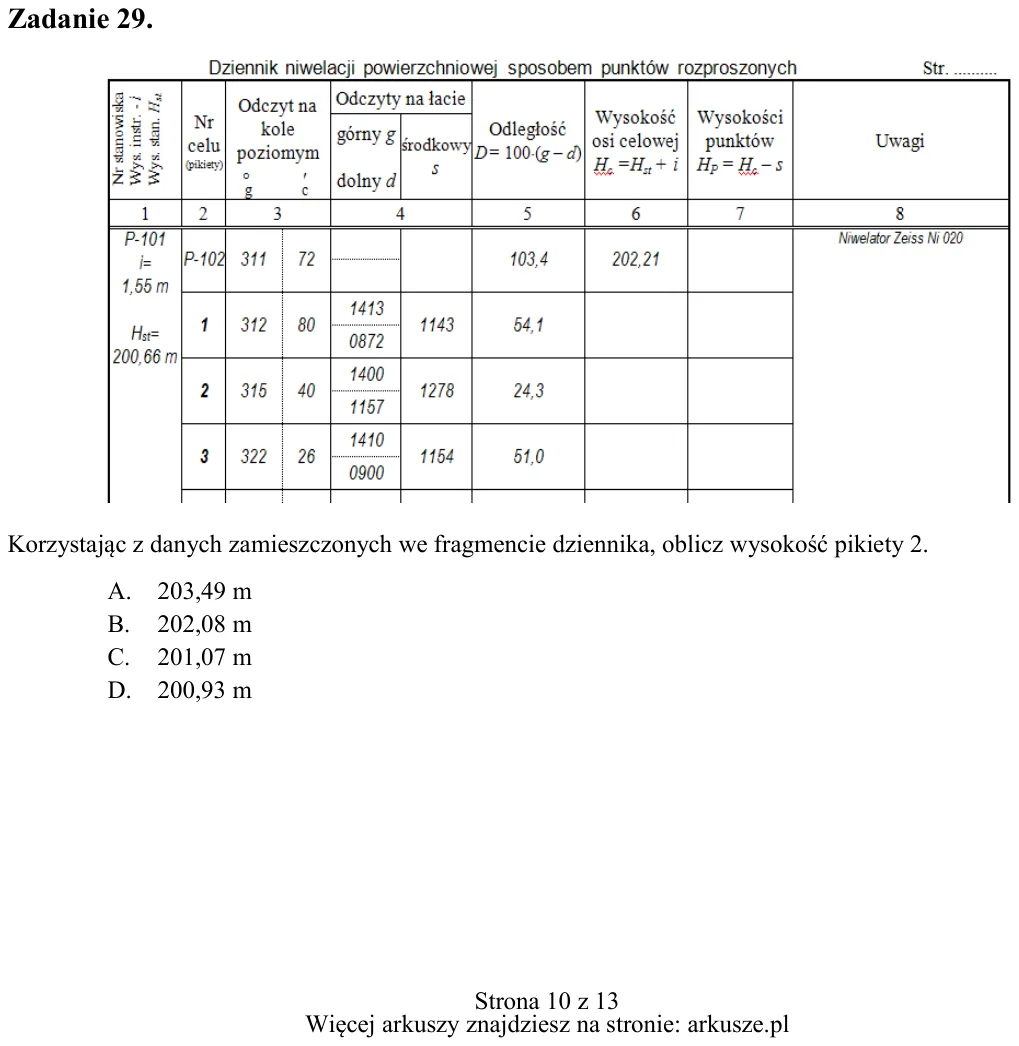

Zadanie 29. Korzystając z danych zamieszczonych we fragmencie dziennika, oblicz wysokość pikiety 2. A. 203,49 m B. 202,08 m C. 201,07 m D. 200,93 m

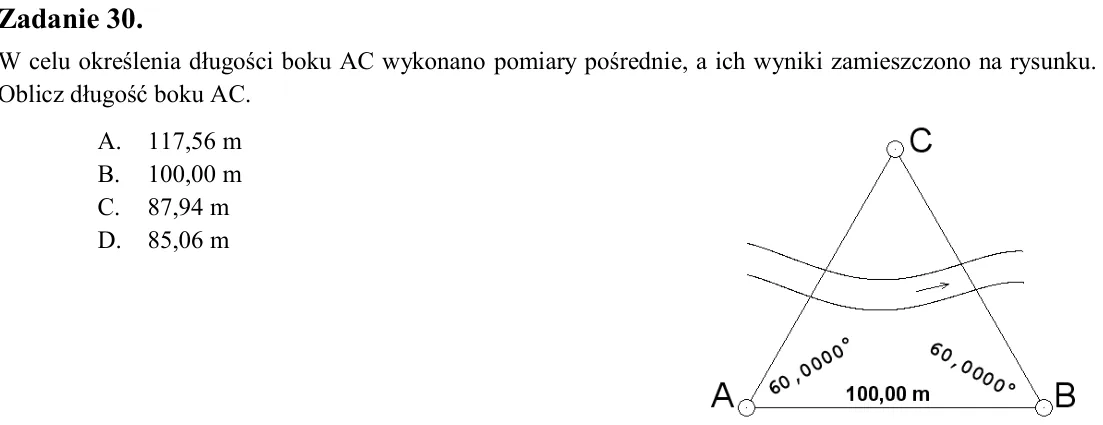

Zadanie 30. W celu określenia długości boku AC wykonano pomiary pośrednie, a ich wyniki zamieszczono na rysunku. Oblicz długość boku AC. A. 117,56 m B. 100,00 m C. 87,94 m D. 85,06 m

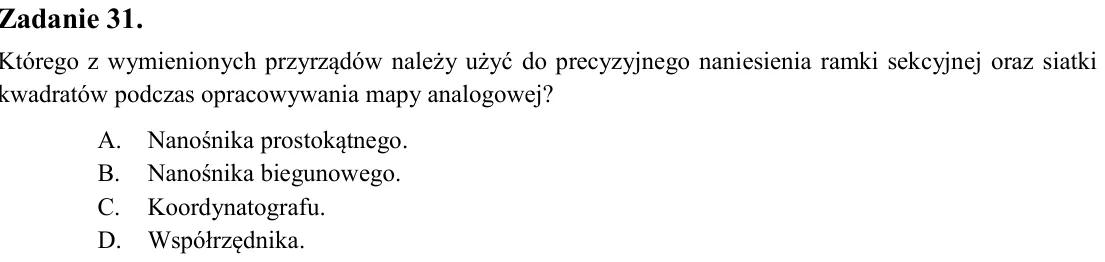

Zadanie 31. Którego z wymienionych przyrządów należy użyć do precyzyjnego naniesienia ramki sekcyjnej oraz siatki kwadratów podczas opracowywania mapy analogowej? A. Nanośnika prostokątnego. B. Nanośnika biegunowego. C.

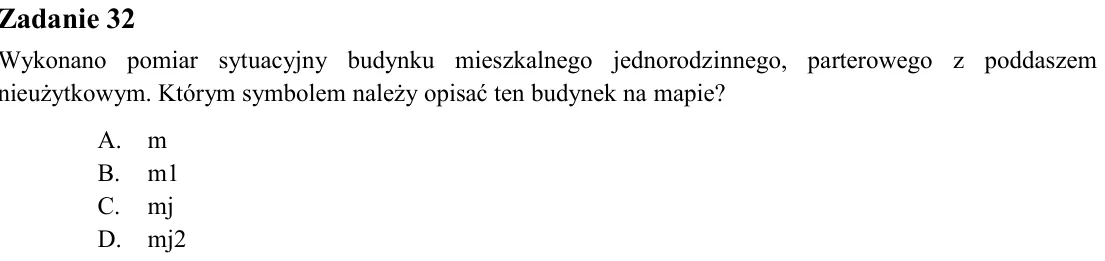

Zadanie 32 Wykonano pomiar sytuacyjny budynku mieszkalnego jednorodzinnego, parterowego z poddaszem nieużytkowym. Którym symbolem należy opisać ten budynek na mapie? A. m B. m1 C. mj D. mj2

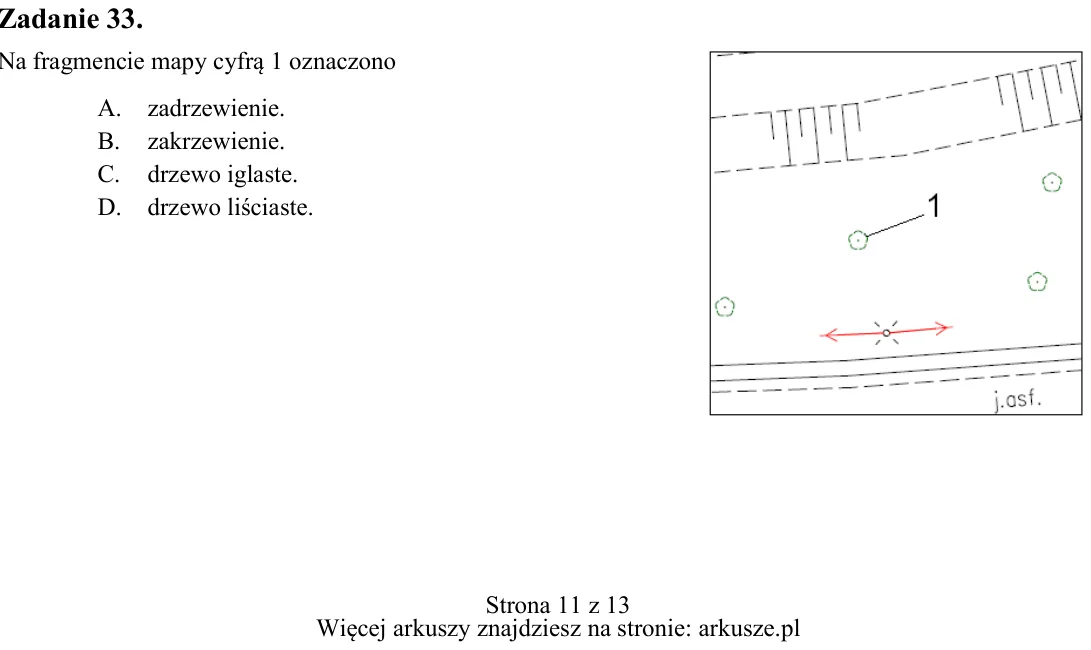

Zadanie 33. Na fragmencie mapy cyfrą 1 oznaczono A. zadrzewienie. B. zakrzewienie. C. drzewo iglaste. D. drzewo liściaste.

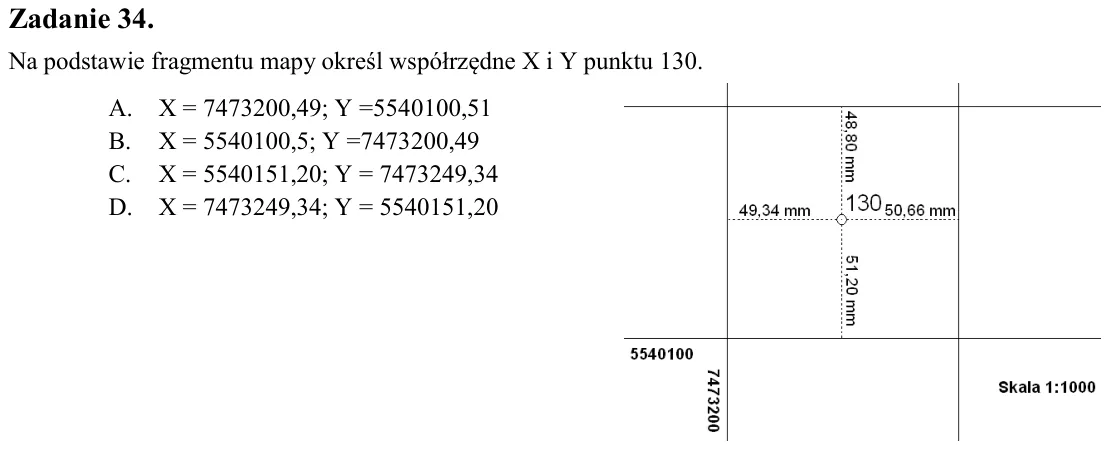

Zadanie 34. Na podstawie fragmentu mapy określ współrzędne X i Y punktu 130. A. X = 7473200,49; Y =5540100,51 B. X = 5540100,5; Y =7473200,49 C. X = 5540151,20; Y = 7473249,34 D. X = 7473249,34; Y = 5540151,20

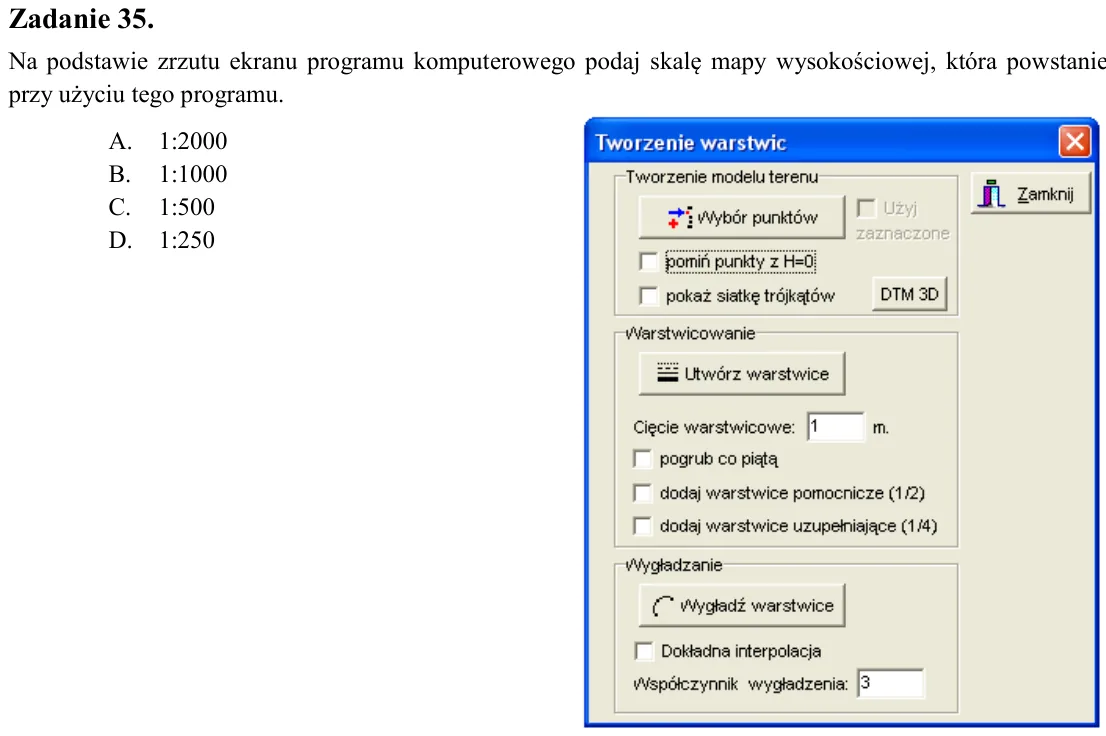

Zadanie 35. Na podstawie zrzutu ekranu programu komputerowego podaj skalę mapy wysokościowej, która powstanie przy użyciu tego programu. A. 1:2000 B. 1:1000 C. 1:500 D. 1:250

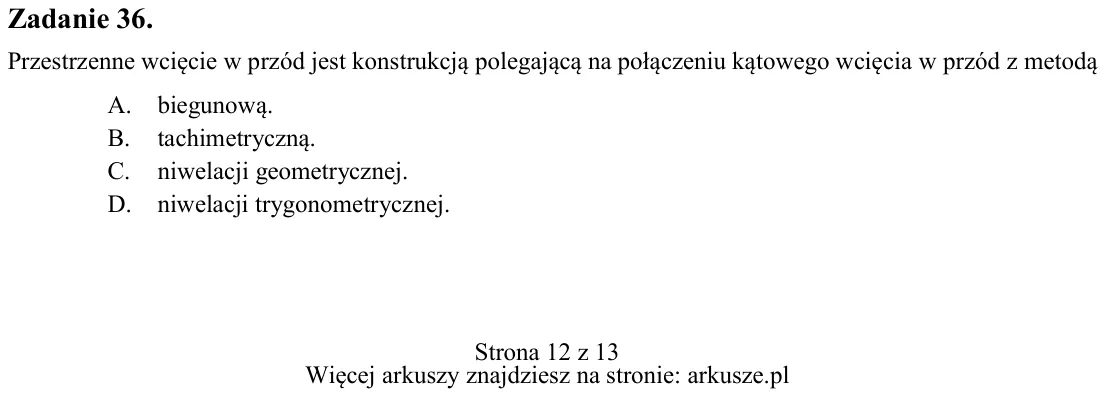

Zadanie 36. Przestrzenne wcięcie w przód jest konstrukcją polegającą na połączeniu kątowego wcięcia w przód z metodą A. biegunową. B. tachimetryczną. C. niwelacji geometrycznej. D. niwelacji trygonometrycznej.

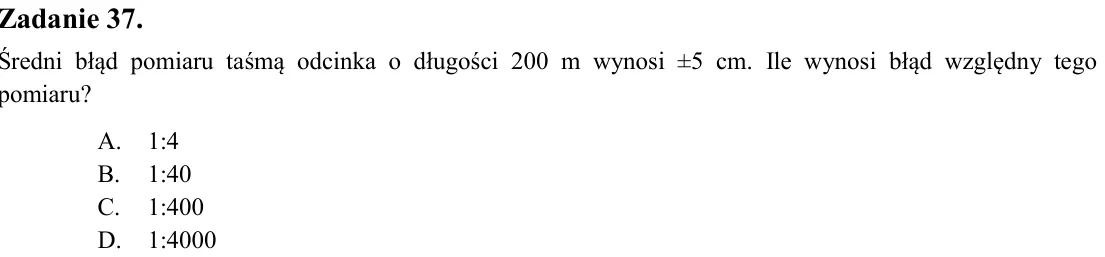

Zadanie 37. Średni błąd pomiaru taśmą odcinka o długości 200 m wynosi ±5 cm. Ile wynosi błąd względny tego pomiaru? A. 1:4 B. 1:40 C. 1:400 D. 1:4000

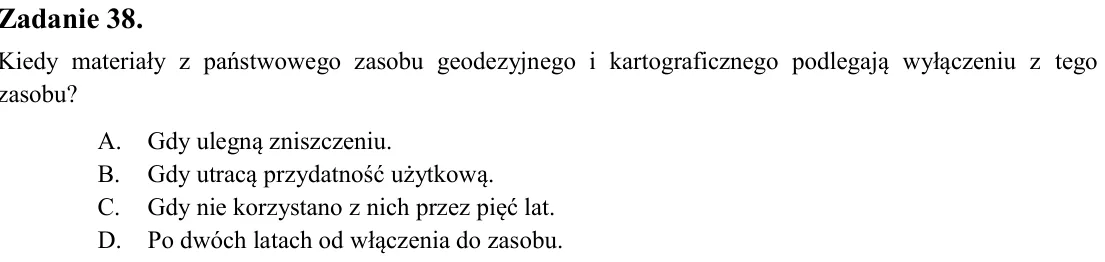

Zadanie 38. Kiedy materiały z państwowego zasobu geodezyjnego i kartograficznego podlegają wyłączeniu z tego zasobu? A. Gdy ulegną zniszczeniu. B. Gdy utracą przydatność użytkową. C. Gdy nie korzystano z nich przez pięć

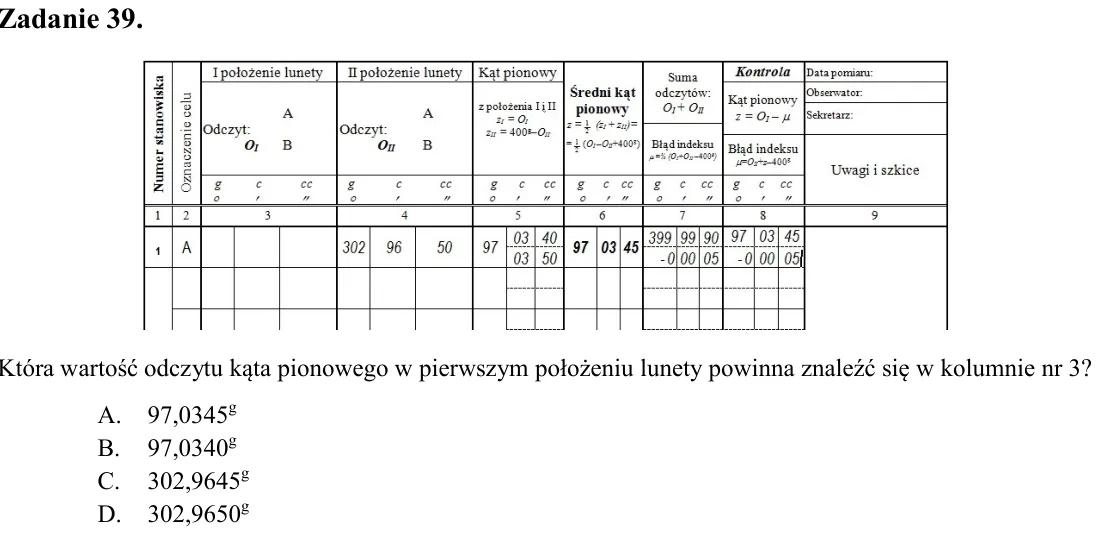

Zadanie 39. Która wartość odczytu kąta pionowego w pierwszym położeniu lunety powinna znaleźć się w kolumnie nr 3? A. 97,0345g B. 97,0340g C. 302,9645g D. 302,9650g

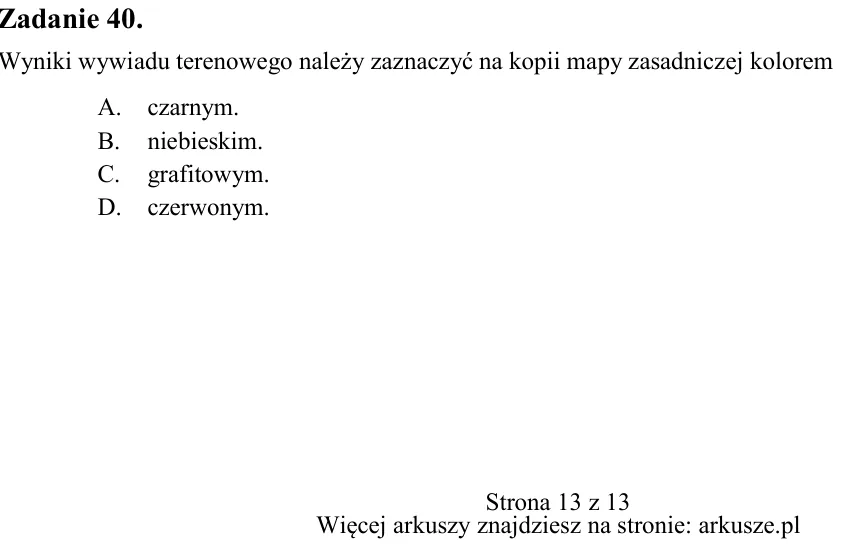

Zadanie 40. Wyniki wywiadu terenowego należy zaznaczyć na kopii mapy zasadniczej kolorem A. czarnym. B. niebieskim. C. grafitowym. D. czerwonym.
