B34 · Egzamin zawodowy · czerwiec 2019

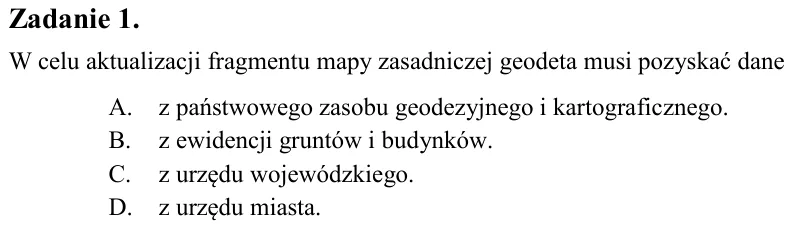

Zadanie 1. W celu aktualizacji fragmentu mapy zasadniczej geodeta musi pozyskać dane A. z państwowego zasobu geodezyjnego i kartograficznego. B. z ewidencji gruntów i budynków. C. z urzędu wojewódzkiego. D. z urzędu mias

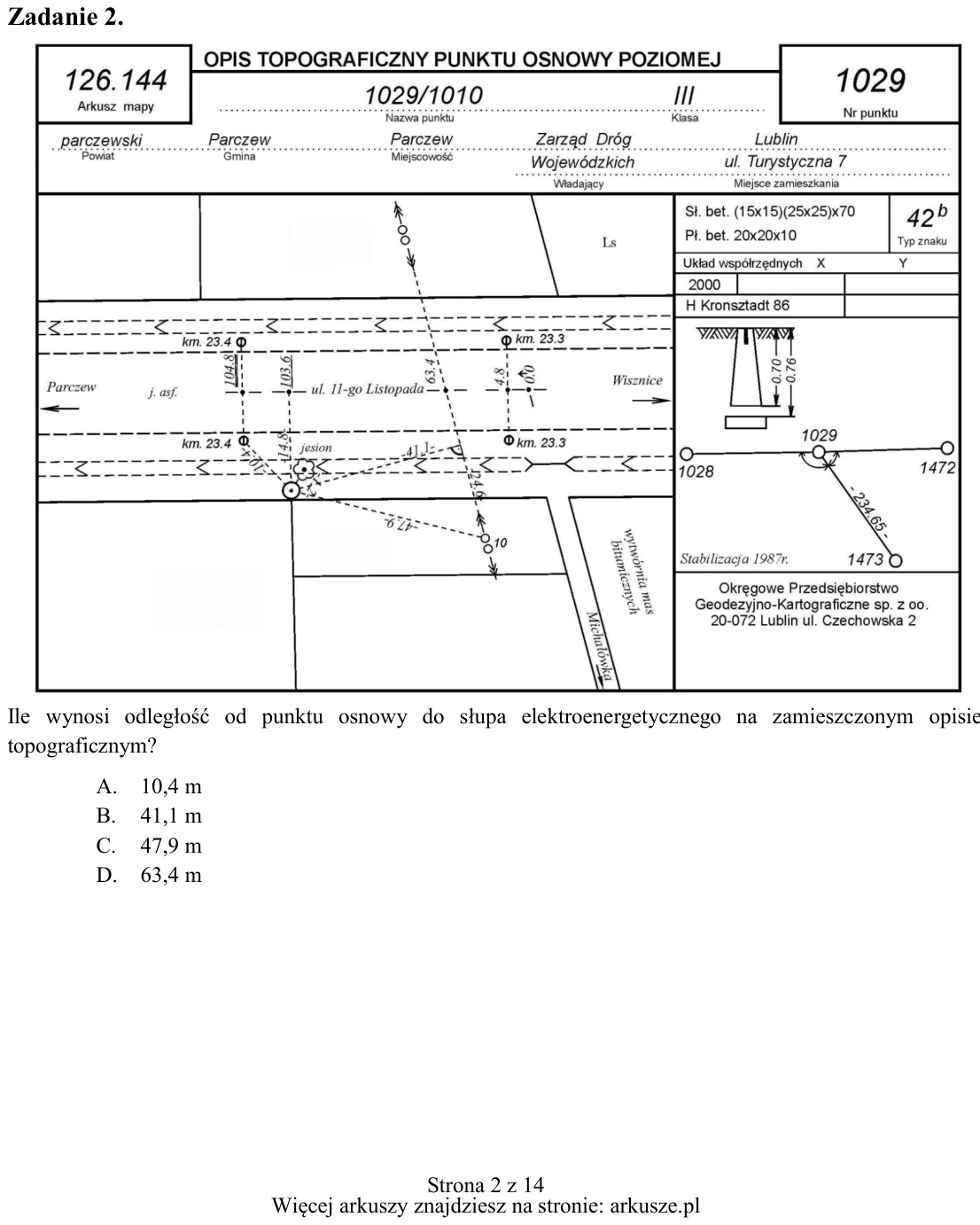

Zadanie 2. Ile wynosi odległość od punktu osnowy do słupa elektroenergetycznego na zamieszczonym opisie topograficznym? A. 10,4 m B. 41,1 m C. 47,9 m D. 63,4 m

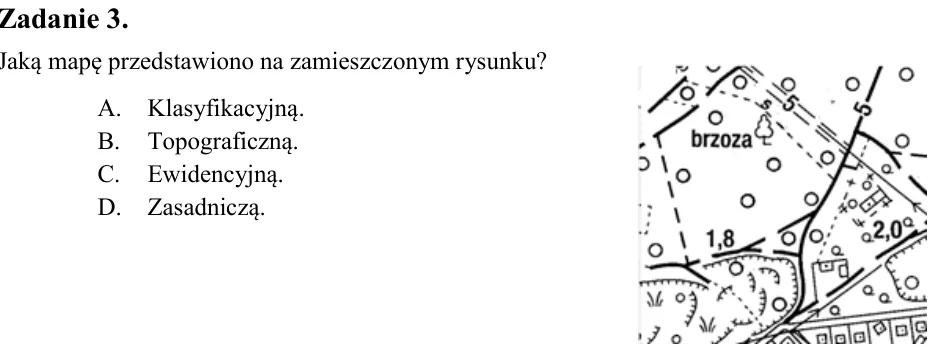

Zadanie 3. Jaką mapę przedstawiono na zamieszczonym rysunku? A. Klasyfikacyjną. B. Topograficzną. C. Ewidencyjną. D. Zasadniczą.

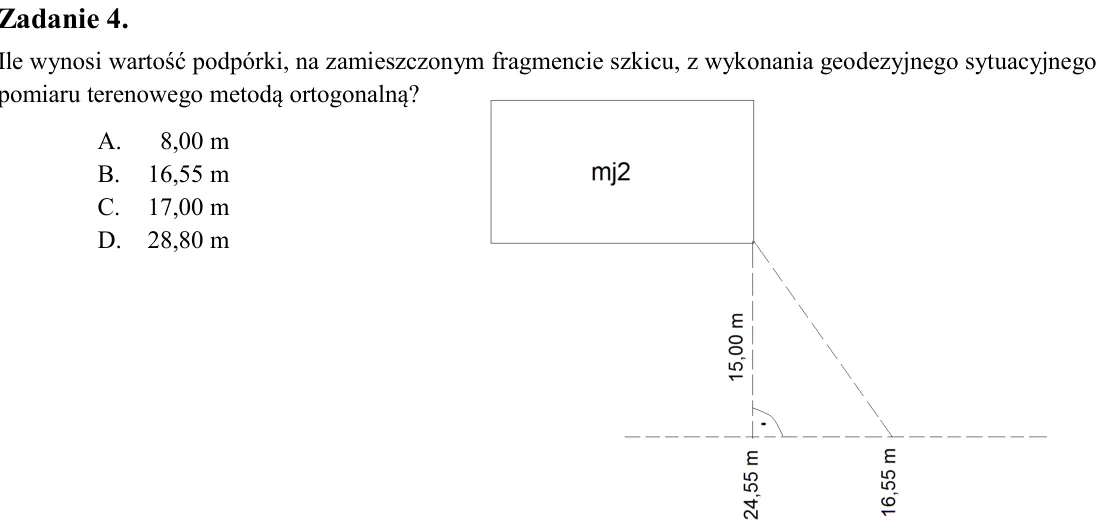

Zadanie 4. Ile wynosi wartość podpórki, na zamieszczonym fragmencie szkicu, z wykonania geodezyjnego sytuacyjnego pomiaru terenowego metodą ortogonalną? A. 8,00 m B. 16,55 m C. 17,00 m D. 28,80 m

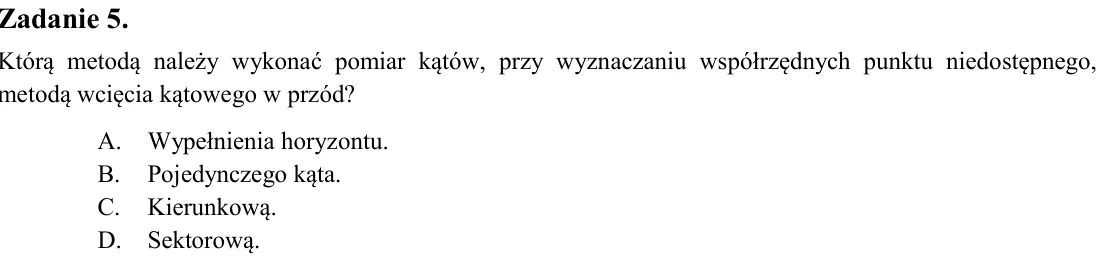

Zadanie 5. Którą metodą należy wykonać pomiar kątów, przy wyznaczaniu współrzędnych punktu niedostępnego, metodą wcięcia kątowego w przód? A. Wypełnienia horyzontu. B. Pojedynczego kąta. C. Kierunkową. D. Sektorową.

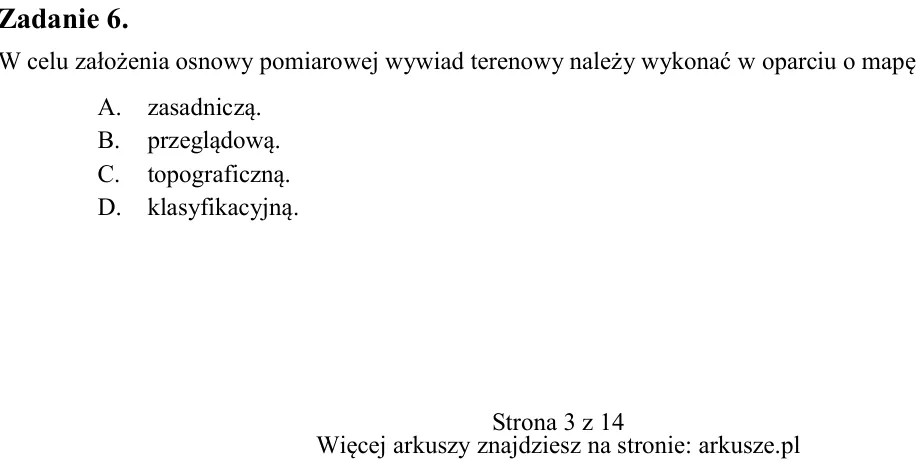

Zadanie 6. W celu założenia osnowy pomiarowej wywiad terenowy należy wykonać w oparciu o mapę A. zasadniczą. B. przeglądową. C. topograficzną. D. klasyfikacyjną.

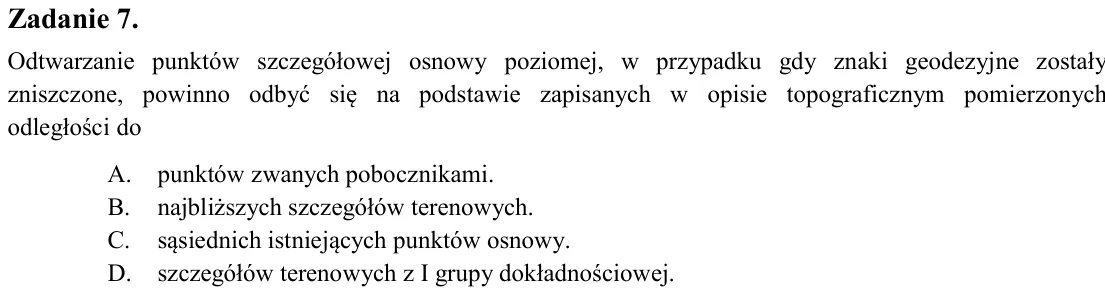

Zadanie 7. Odtwarzanie punktów szczegółowej osnowy poziomej, w przypadku gdy znaki geodezyjne zostały zniszczone, powinno odbyć się na podstawie zapisanych w opisie topograficznym pomierzonych odległości do A. punktów zw

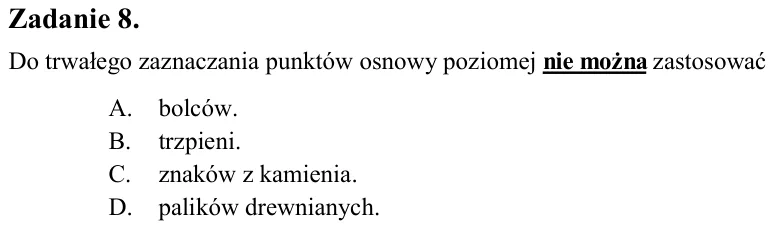

Zadanie 8. Do trwałego zaznaczania punktów osnowy poziomej nie można zastosować A. bolców. B. trzpieni. C. znaków z kamienia. D. palików drewnianych.

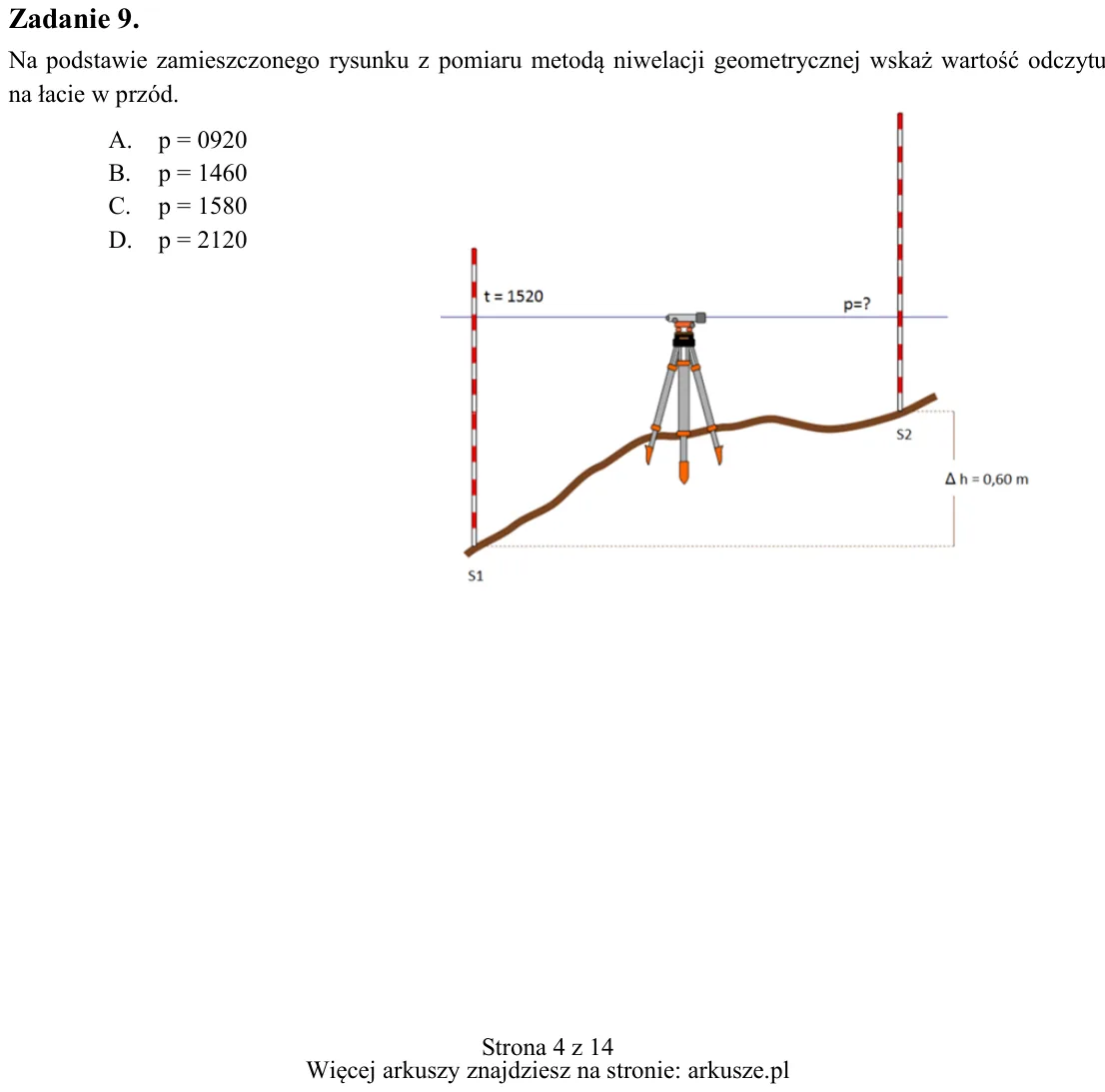

Zadanie 9. Na podstawie zamieszczonego rysunku z pomiaru metodą niwelacji geometrycznej wskaż wartość odczytu na łacie w przód. A. p = 0920 B. p = 1460 C. p = 1580 D. p = 2120

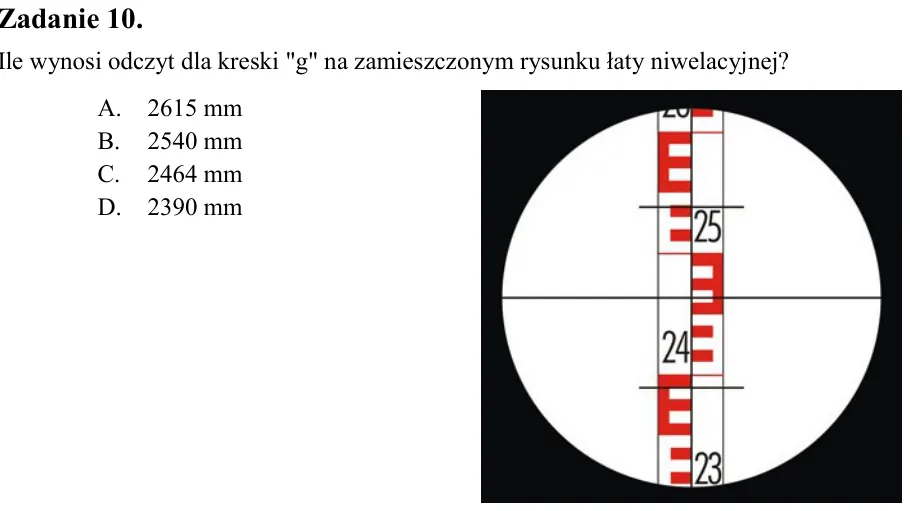

Zadanie 10. Ile wynosi odczyt dla kreski "g" na zamieszczonym rysunku łaty niwelacyjnej? A. 2615 mm B. 2540 mm C. 2464 mm D. 2390 mm

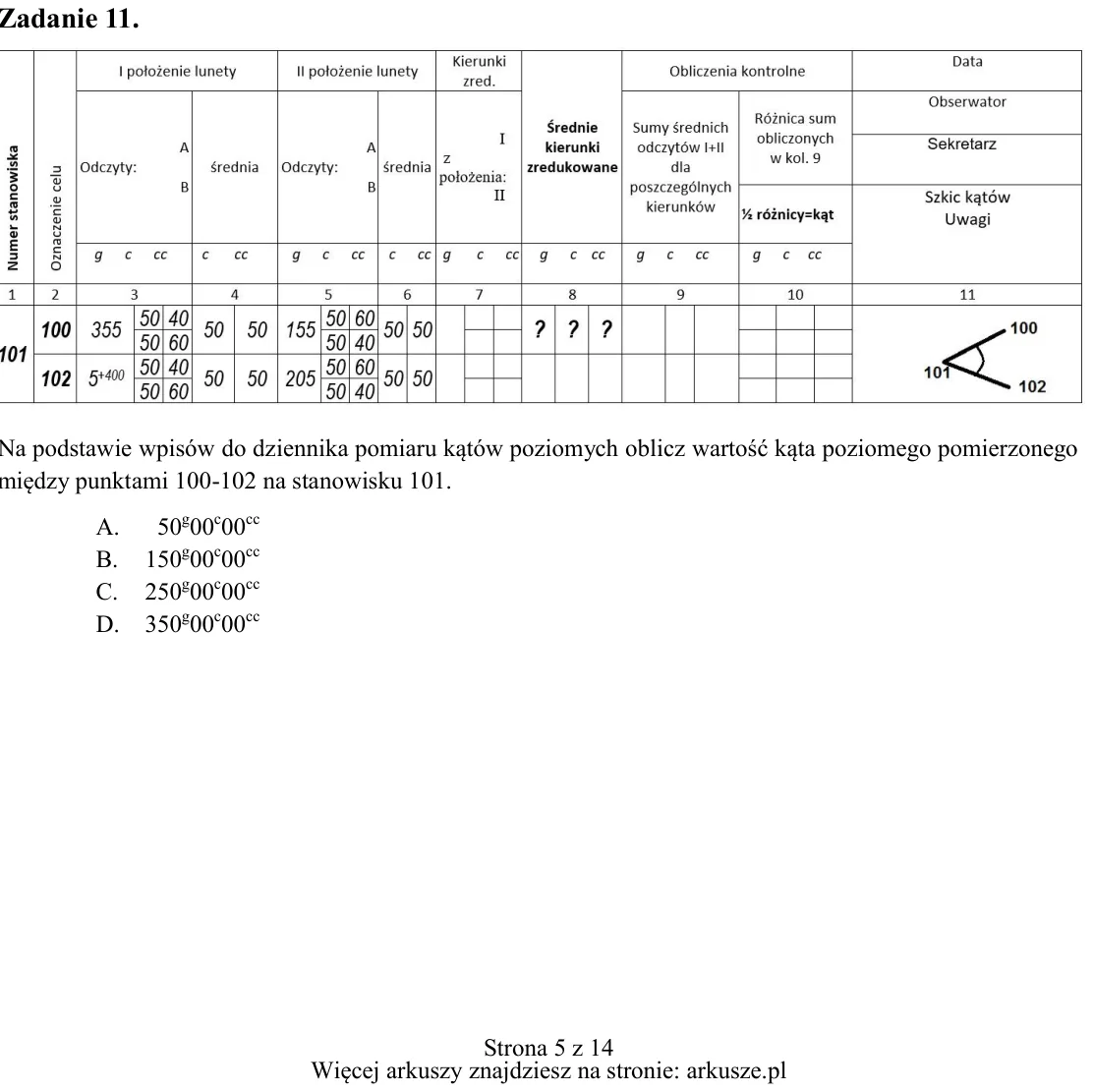

Zadanie 11. Na podstawie wpisów do dziennika pomiaru kątów poziomych oblicz wartość kąta poziomego pomierzonego między punktami 100-102 na stanowisku 101. A. 50g00c00cc B. 150g00c00cc C. 250g00c00cc D. 350g00c00cc

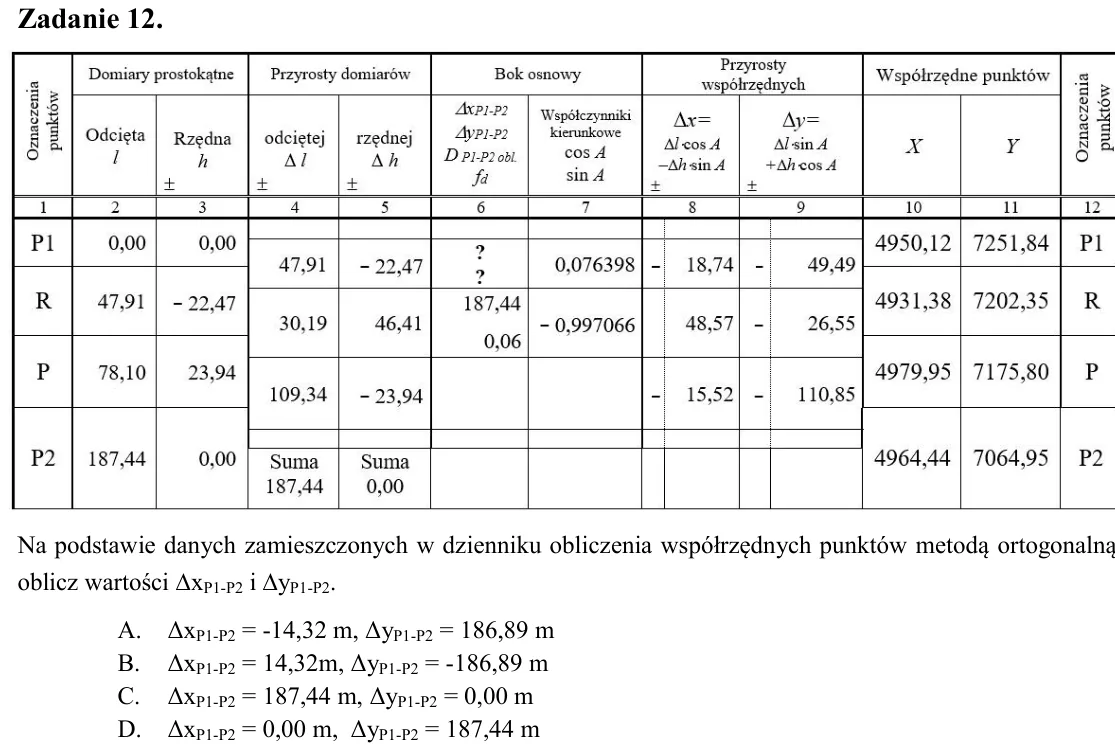

Zadanie 12. Na podstawie danych zamieszczonych w dzienniku obliczenia współrzędnych punktów metodą ortogonalną oblicz wartości xP1-P2 i yP1-P2. A. ΔxP1-P2 = -14,32 m, ΔyP1-P2 = 186,89 m B. ΔxP1-P2 = 14,32m, ΔyP1-P2 = -

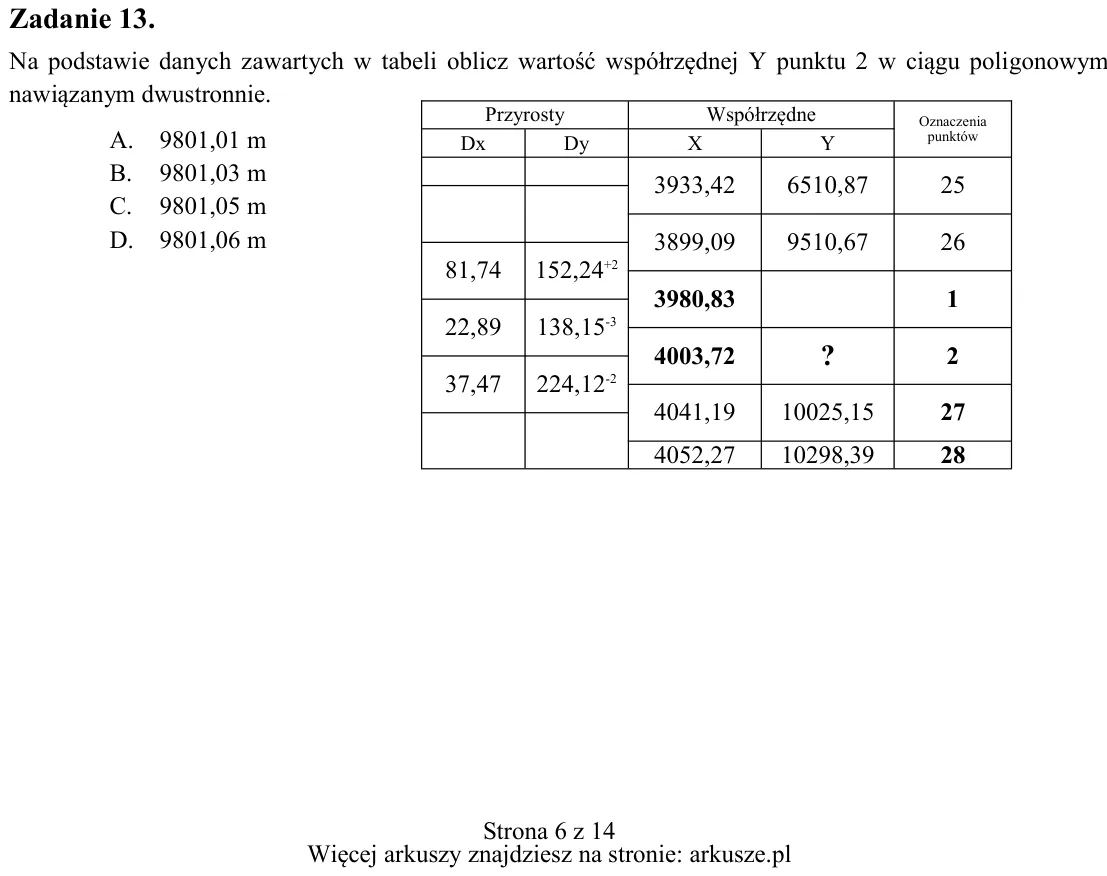

Zadanie 13. Na podstawie danych zawartych w tabeli oblicz wartość współrzędnej Y punktu 2 w ciągu poligonowym nawiązanym dwustronnie. A. 9801,01 m B. 9801,03 m C. 9801,05 m D. 9801,06 m Przyrosty Współrzędne Oznaczenia p

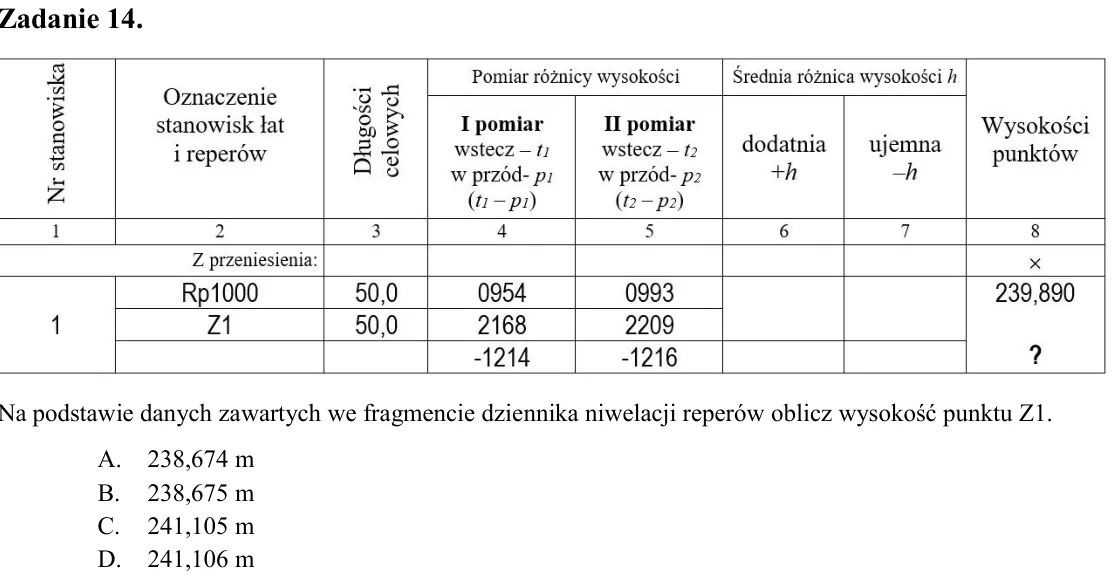

Zadanie 14. Na podstawie danych zawartych we fragmencie dziennika niwelacji reperów oblicz wysokość punktu Z1. A. 238,674 m B. 238,675 m C. 241,105 m D. 241,106 m

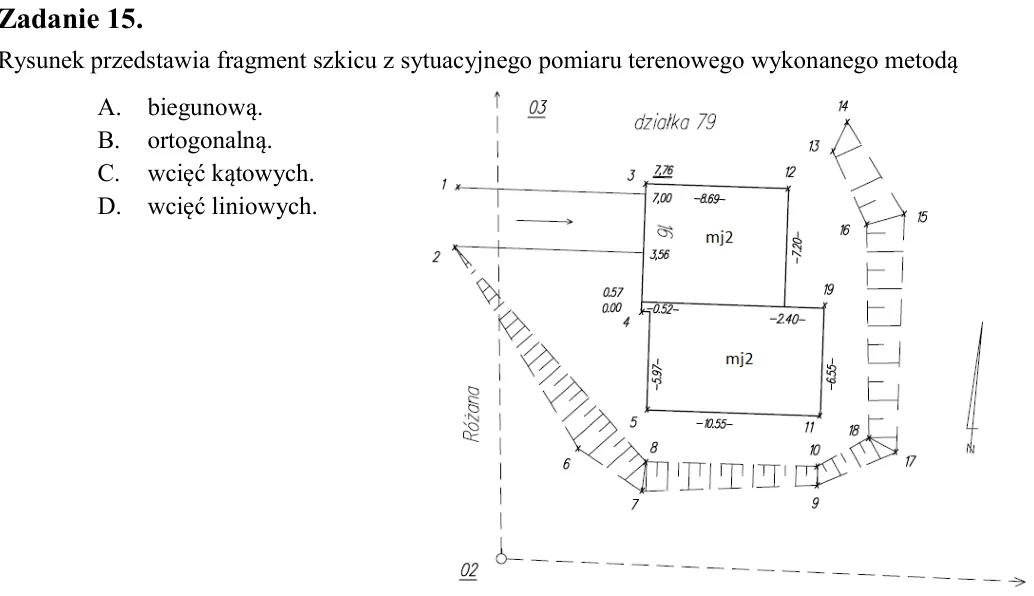

Zadanie 15. Rysunek przedstawia fragment szkicu z sytuacyjnego pomiaru terenowego wykonanego metodą A. biegunową. B. ortogonalną. C. wcięć kątowych. D. wcięć liniowych.

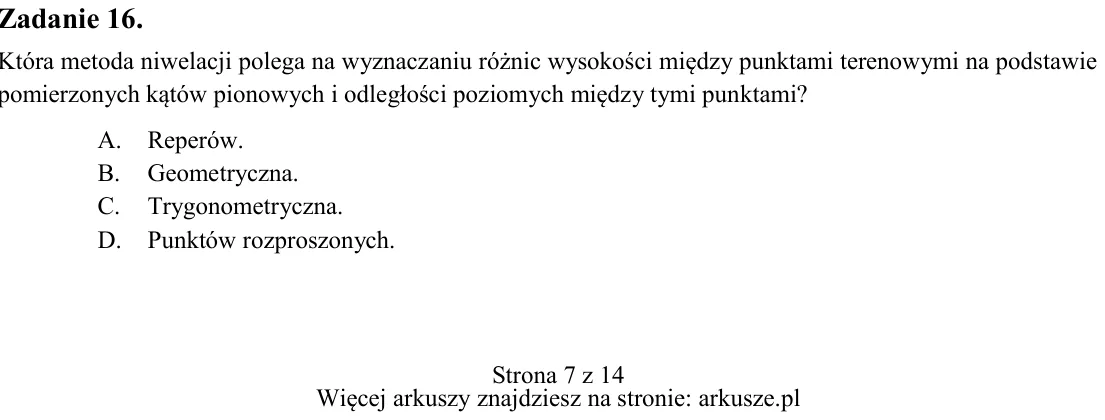

Zadanie 16. Która metoda niwelacji polega na wyznaczaniu różnic wysokości między punktami terenowymi na podstawie pomierzonych kątów pionowych i odległości poziomych między tymi punktami? A. Reperów. B. Geometryczna. C.

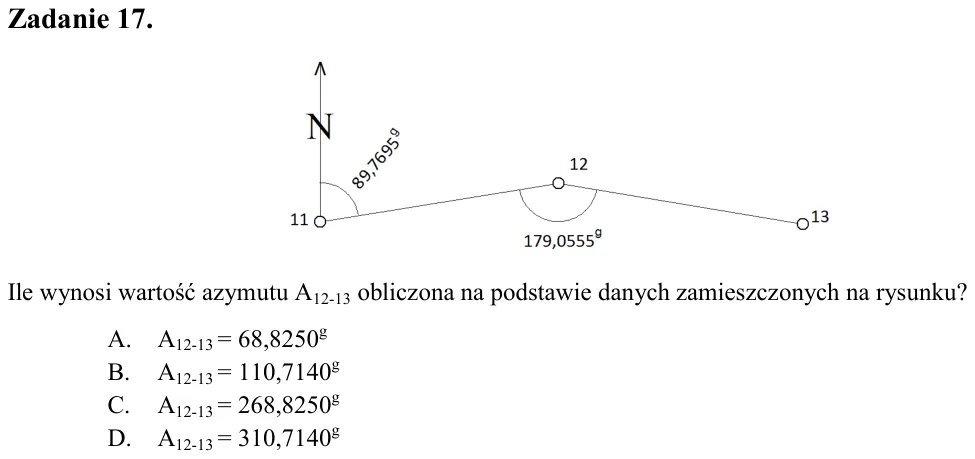

Zadanie 17. Ile wynosi wartość azymutu A12-13 obliczona na podstawie danych zamieszczonych na rysunku? A. A12-13 = 68,8250g B. A12-13 = 110,7140g C. A12-13 = 268,8250g D. A12-13 = 310,7140g

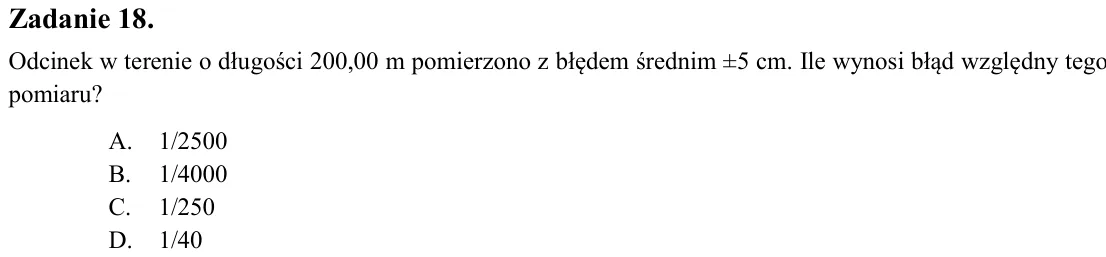

Zadanie 18. Odcinek w terenie o długości 200,00 m pomierzono z błędem średnim ±5 cm. Ile wynosi błąd względny tego pomiaru? A. 1/2500 B. 1/4000 C. 1/250 D. 1/40

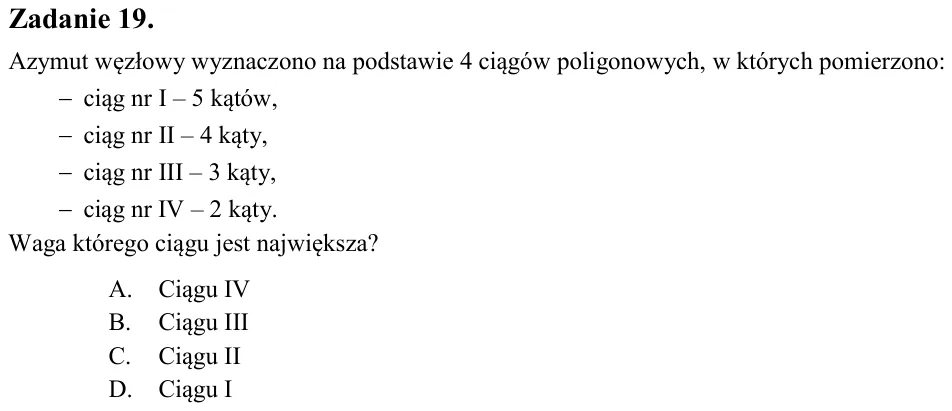

Zadanie 19. Azymut węzłowy wyznaczono na podstawie 4 ciągów poligonowych, w których pomierzono:  ciąg nr I - 5 kątów,  ciąg nr II - 4 kąty,  ciąg nr III - 3 kąty,  ciąg nr IV - 2 kąty. Waga którego ciągu jest najwięk

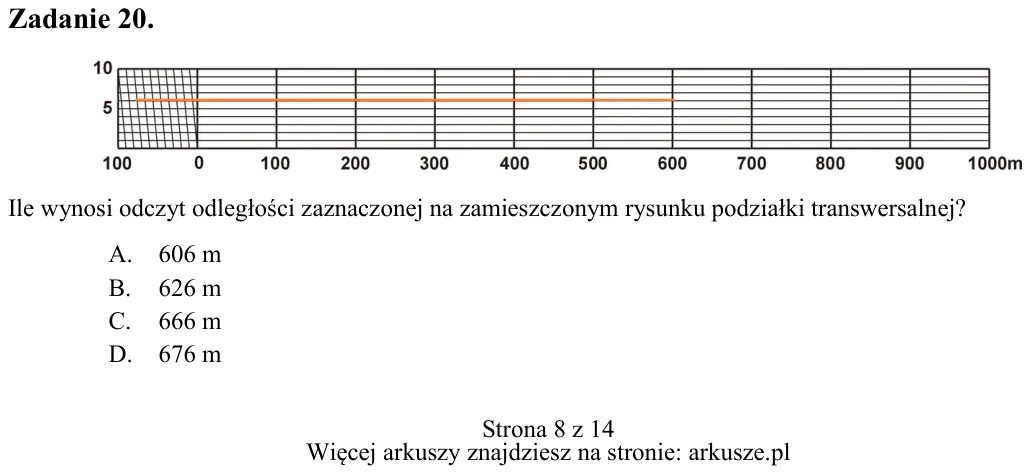

Zadanie 20. Ile wynosi odczyt odległości zaznaczonej na zamieszczonym rysunku podziałki transwersalnej? A. 606 m B. 626 m C. 666 m D. 676 m

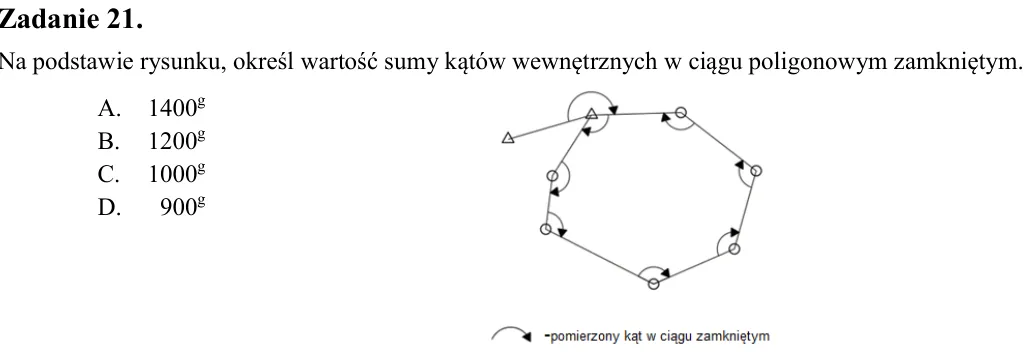

Zadanie 21. Na podstawie rysunku, określ wartość sumy kątów wewnętrznych w ciągu poligonowym zamkniętym. A. 1400g B. 1200g C. 1000g D. 900g

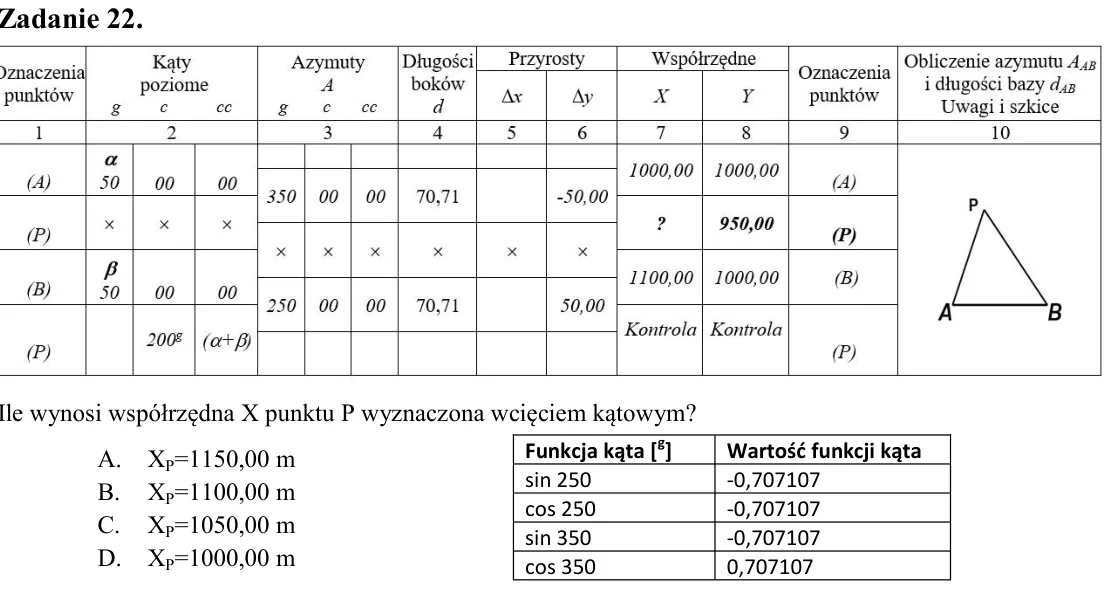

Zadanie 22. Ile wynosi współrzędna X punktu P wyznaczona wcięciem kątowym? A. XP=1150,00 m B. XP=1100,00 m C. XP=1050,00 m D. XP=1000,00 m

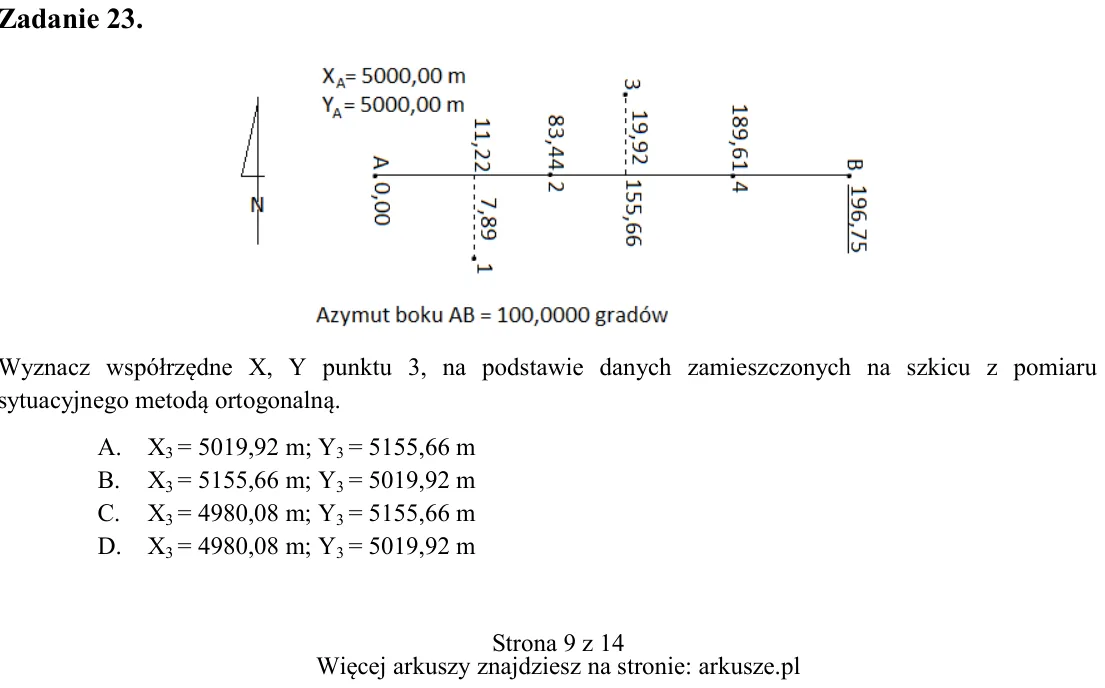

Zadanie 23. Wyznacz współrzędne X, Y punktu 3, na podstawie danych zamieszczonych na szkicu z pomiaru sytuacyjnego metodą ortogonalną. A. X3 = 5019,92 m; Y3 = 5155,66 m B. X3 = 5155,66 m; Y3 = 5019,92 m C. X3 = 4980,08 m

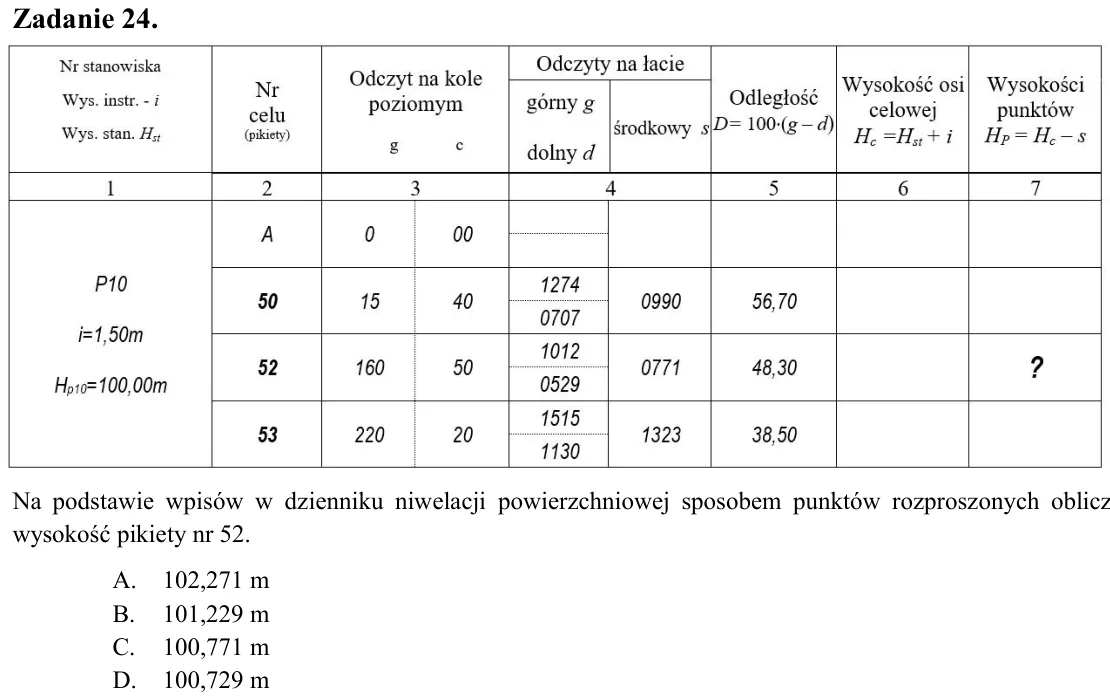

Zadanie 24. Na podstawie wpisów w dzienniku niwelacji powierzchniowej sposobem punktów rozproszonych oblicz wysokość pikiety nr 52. A. 102,271 m B. 101,229 m C. 100,771 m D. 100,729 m

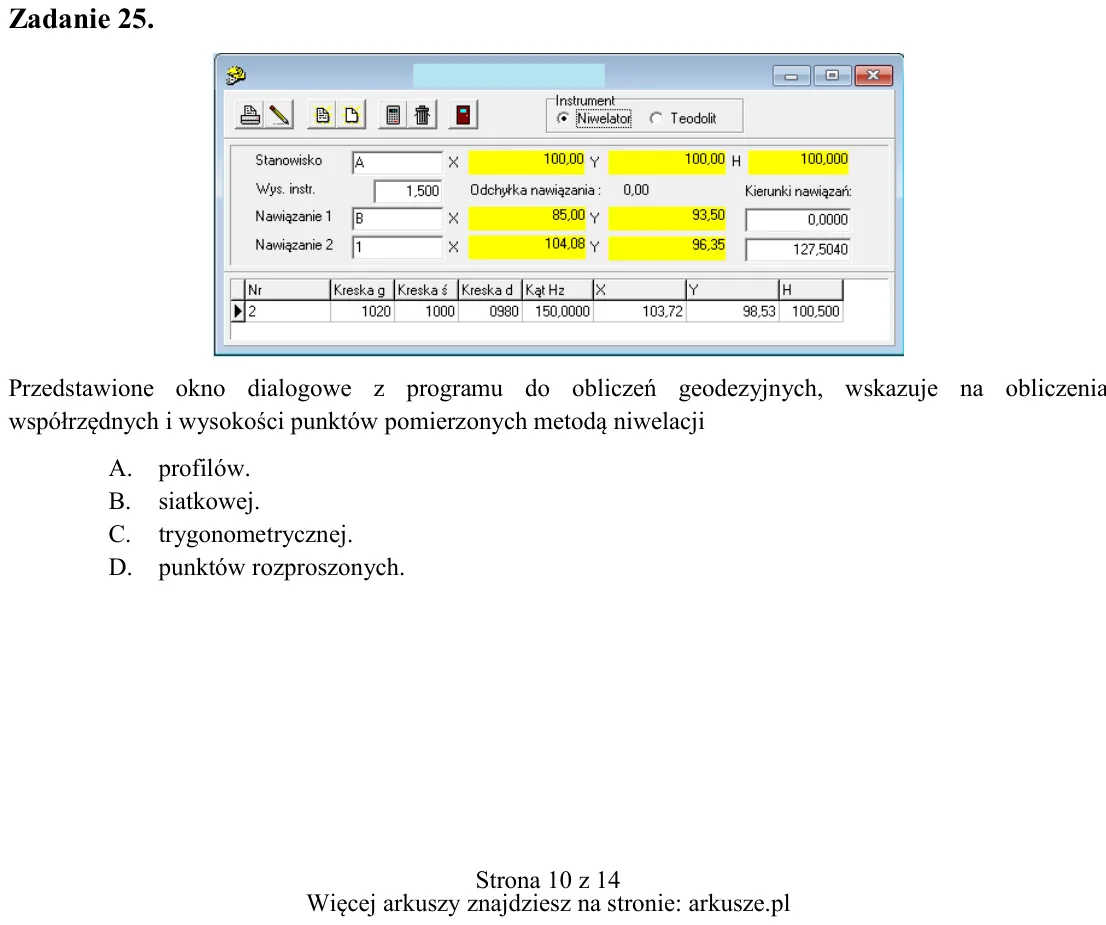

Zadanie 25. Przedstawione okno dialogowe z programu do obliczeń geodezyjnych, wskazuje na obliczenia współrzędnych i wysokości punktów pomierzonych metodą niwelacji A. profilów. B. siatkowej. C. trygonometrycznej. D. pun

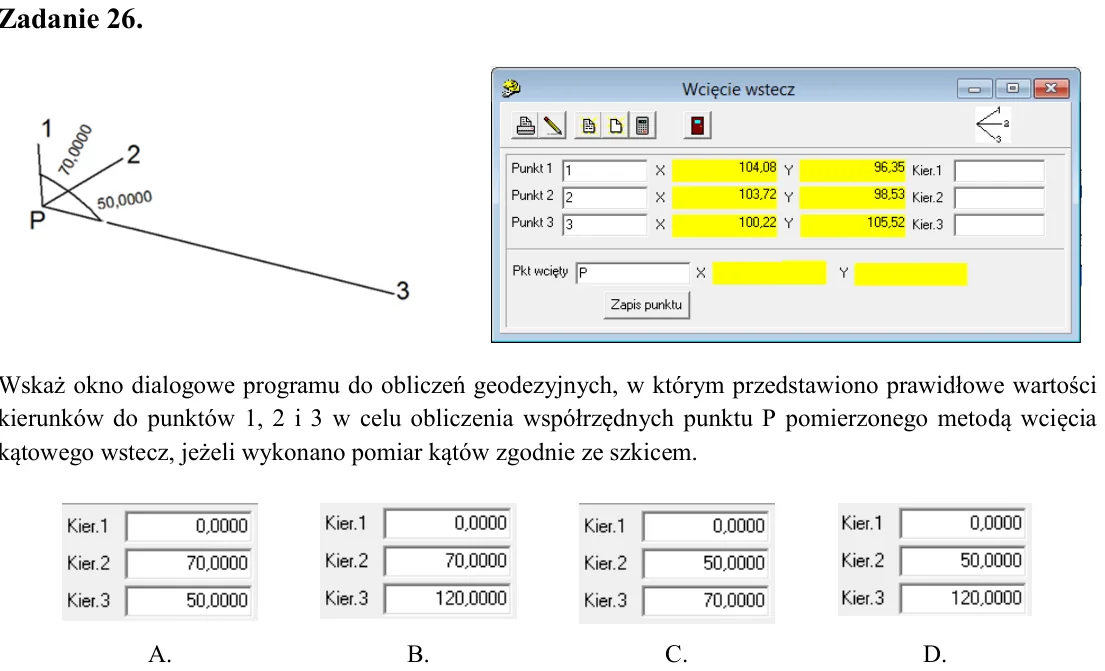

Zadanie 26. Wskaż okno dialogowe programu do obliczeń geodezyjnych, w którym przedstawiono prawidłowe wartości kierunków do punktów 1, 2 i 3 w celu obliczenia współrzędnych punktu P pomierzonego metodą wcięcia kątowego w

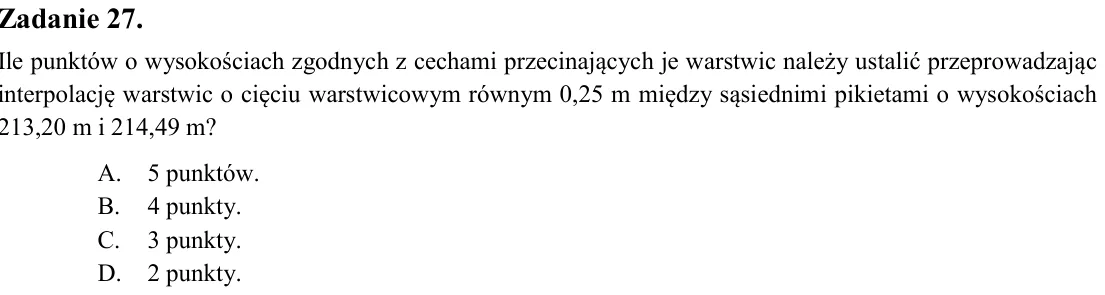

Zadanie 27. Ile punktów o wysokościach zgodnych z cechami przecinających je warstwic należy ustalić przeprowadzając interpolację warstwic o cięciu warstwicowym równym 0,25 m między sąsiednimi pikietami o wysokościach 213

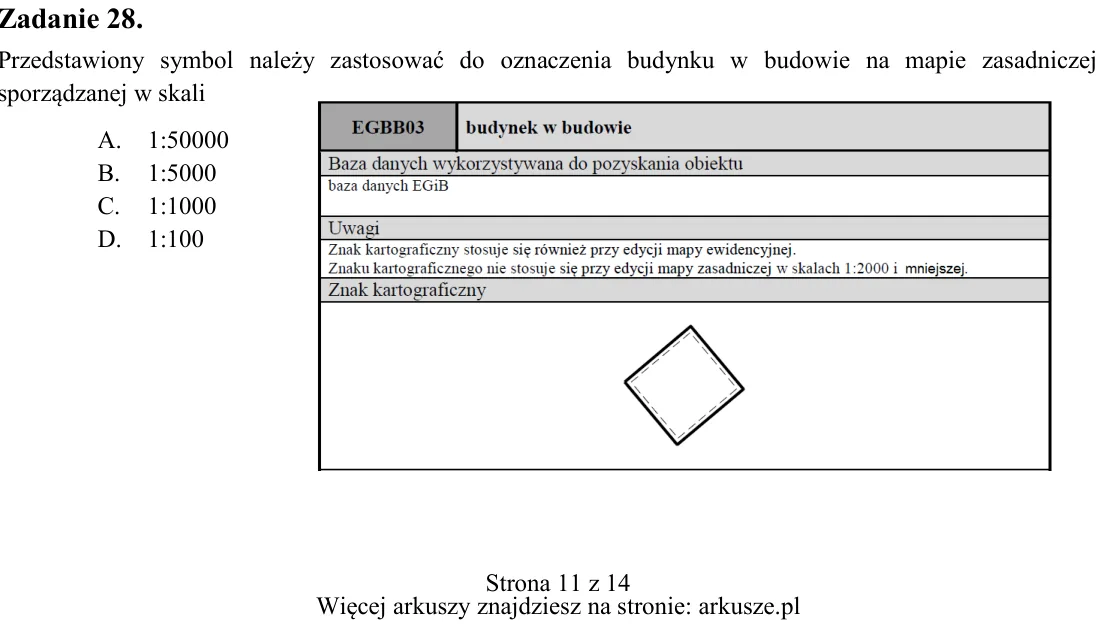

Zadanie 28. Przedstawiony symbol należy zastosować do oznaczenia budynku w budowie na mapie zasadniczej sporządzanej w skali A. 1:50000 B. 1:5000 C. 1:1000 D. 1:100 A. B. C. D.

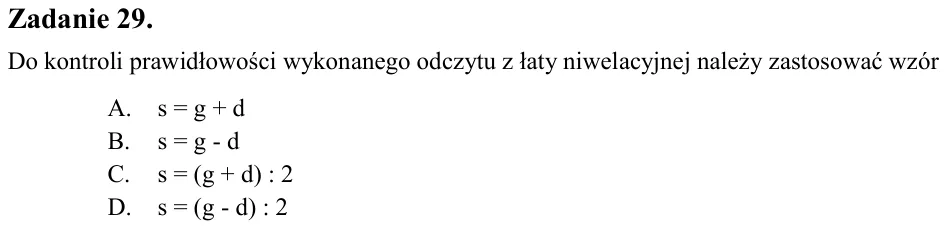

Zadanie 29. Do kontroli prawidłowości wykonanego odczytu z łaty niwelacyjnej należy zastosować wzór A. s = g + d B. s = g - d C. s = (g + d) : 2 D. s = (g - d) : 2

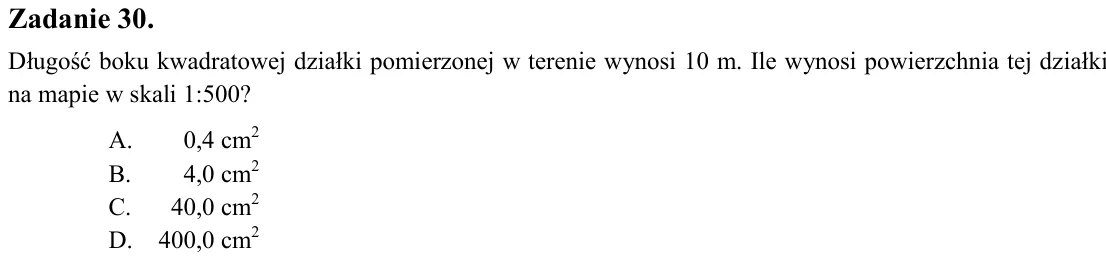

Zadanie 30. Długość boku kwadratowej działki pomierzonej w terenie wynosi 10 m. Ile wynosi powierzchnia tej działki na mapie w skali 1:500? A. 0,4 cm2 B. 4,0 cm2 C. 40,0 cm2 D. 400,0 cm2

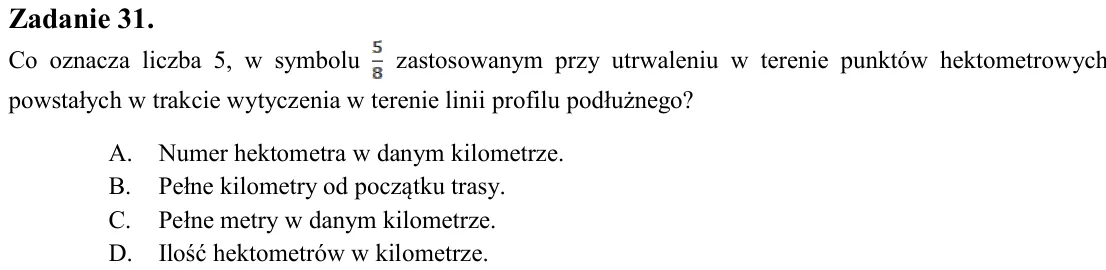

Zadanie 31. Co oznacza liczba 5, w symbolu zastosowanym przy utrwaleniu w terenie punktów hektometrowych powstałych w trakcie wytyczenia w terenie linii profilu podłużnego? A. Numer hektometra w danym kilometrze. B. Pełn

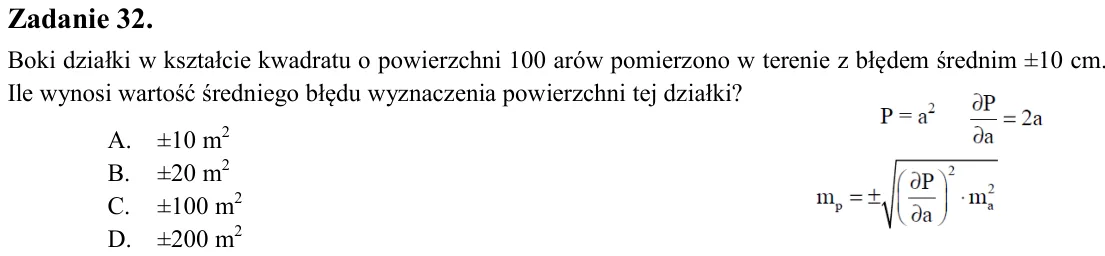

Zadanie 32. Boki działki w kształcie kwadratu o powierzchni 100 arów pomierzono w terenie z błędem średnim ±10 cm. Ile wynosi wartość średniego błędu wyznaczenia powierzchni tej działki? A. ±10 m2 B. ±20 m2 C. ±100 m2 D.

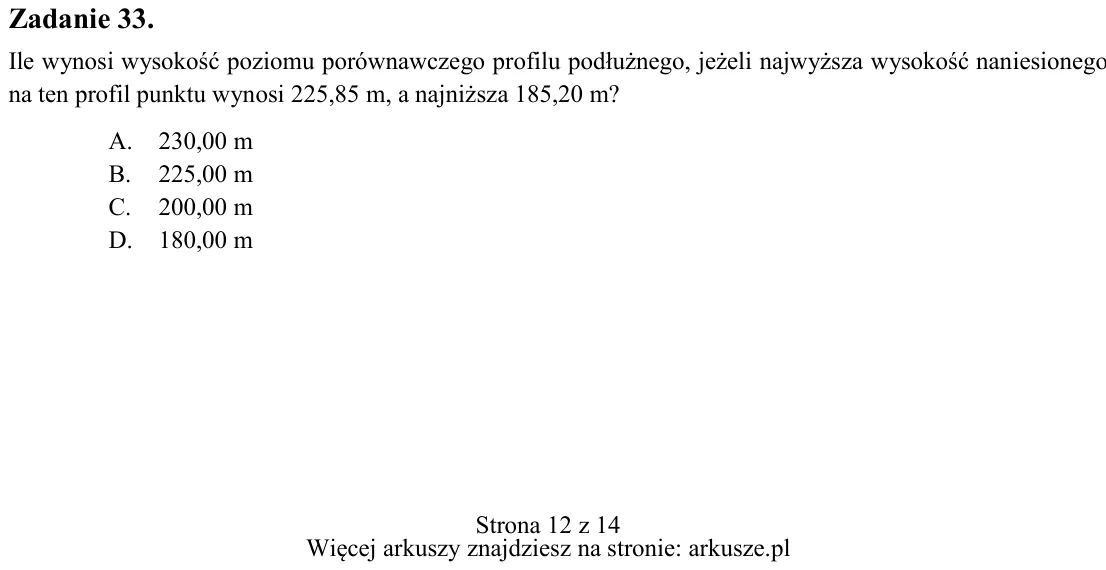

Zadanie 33. Ile wynosi wysokość poziomu porównawczego profilu podłużnego, jeżeli najwyższa wysokość naniesionego na ten profil punktu wynosi 225,85 m, a najniższa 185,20 m? A. 230,00 m B. 225,00 m C. 200,00 m D. 180,00 m

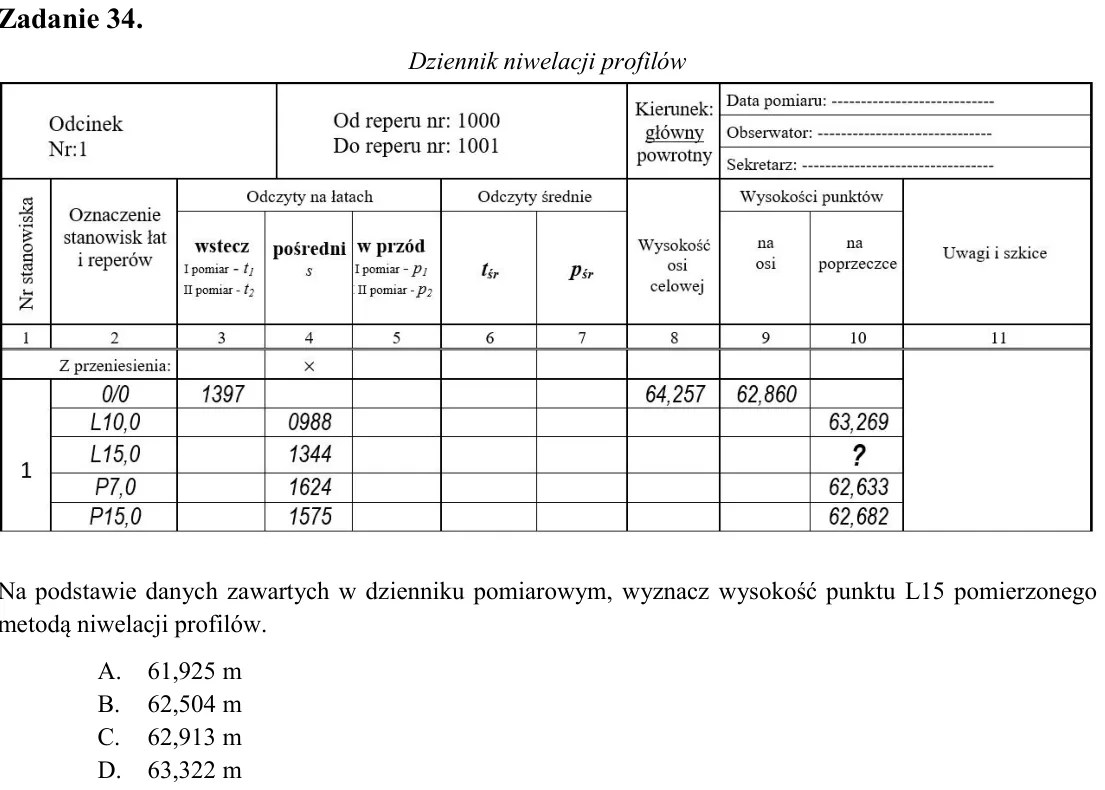

Zadanie 34. Dziennik niwelacji profilów Na podstawie danych zawartych w dzienniku pomiarowym, wyznacz wysokość punktu L15 pomierzonego metodą niwelacji profilów. A. 61,925 m B. 62,504 m C. 62,913 m D. 63,322 m

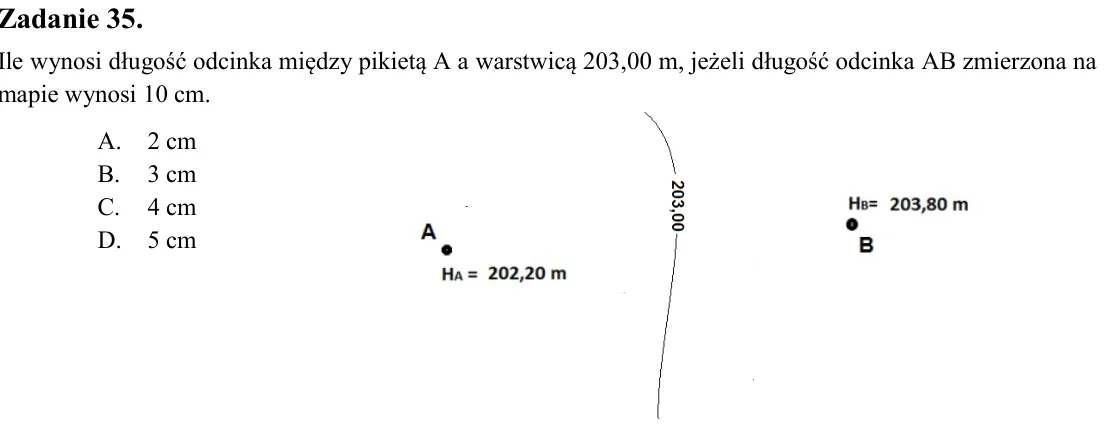

Zadanie 35. Ile wynosi długość odcinka między pikietą A a warstwicą 203,00 m, jeżeli długość odcinka AB zmierzona na mapie wynosi 10 cm. A. 2 cm B. 3 cm C. 4 cm D. 5 cm

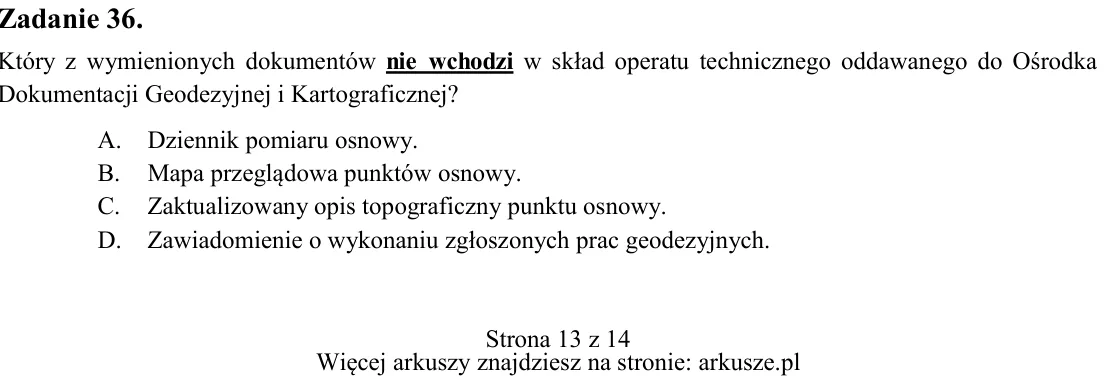

Zadanie 36. Który z wymienionych dokumentów nie wchodzi w skład operatu technicznego oddawanego do Ośrodka Dokumentacji Geodezyjnej i Kartograficznej? A. Dziennik pomiaru osnowy. B. Mapa przeglądowa punktów osnowy. C. Za

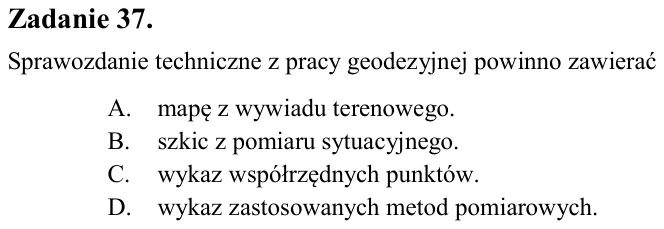

Zadanie 37. Sprawozdanie techniczne z pracy geodezyjnej powinno zawierać A. mapę z wywiadu terenowego. B. szkic z pomiaru sytuacyjnego. C. wykaz współrzędnych punktów. D. wykaz zastosowanych metod pomiarowych.

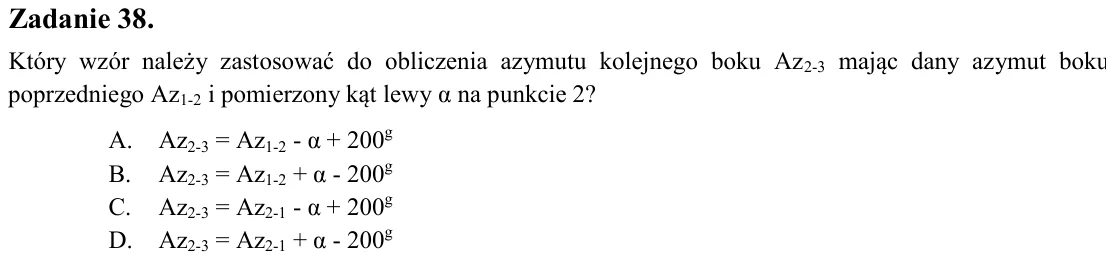

Zadanie 38. Który wzór należy zastosować do obliczenia azymutu kolejnego boku Az2-3 mając dany azymut boku poprzedniego Az1-2 i pomierzony kąt lewy α na punkcie 2? A. Az2-3 = Az1-2 - α + 200g B. Az2-3 = Az1-2 + α - 200g

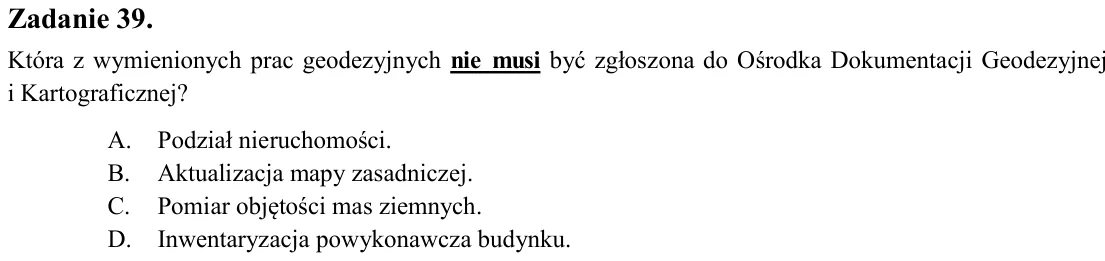

Zadanie 39. Która z wymienionych prac geodezyjnych nie musi być zgłoszona do Ośrodka Dokumentacji Geodezyjnej i Kartograficznej? A. Podział nieruchomości. B. Aktualizacja mapy zasadniczej. C. Pomiar objętości mas ziemnyc

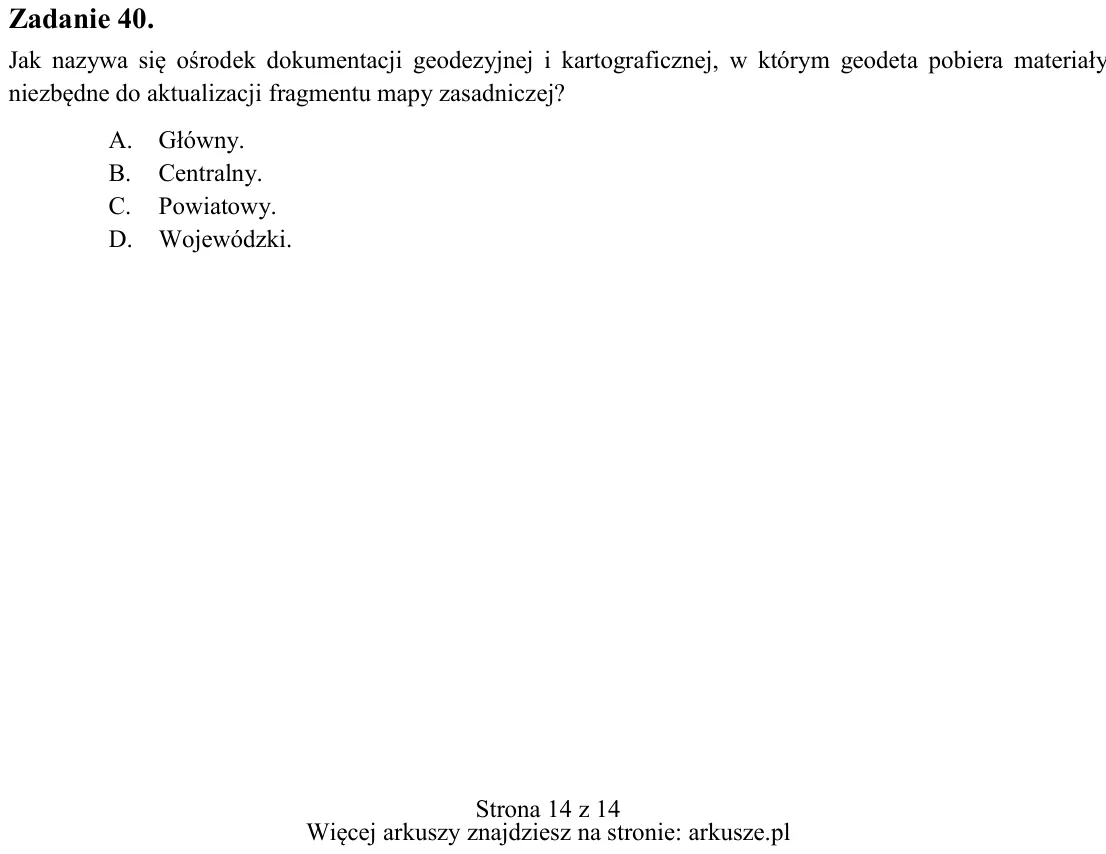

Zadanie 40. Jak nazywa się ośrodek dokumentacji geodezyjnej i kartograficznej, w którym geodeta pobiera materiały niezbędne do aktualizacji fragmentu mapy zasadniczej? A. Główny. B. Centralny. C. Powiatowy. D. Wojewódzki
