B34 · Egzamin zawodowy · styczeń 2019

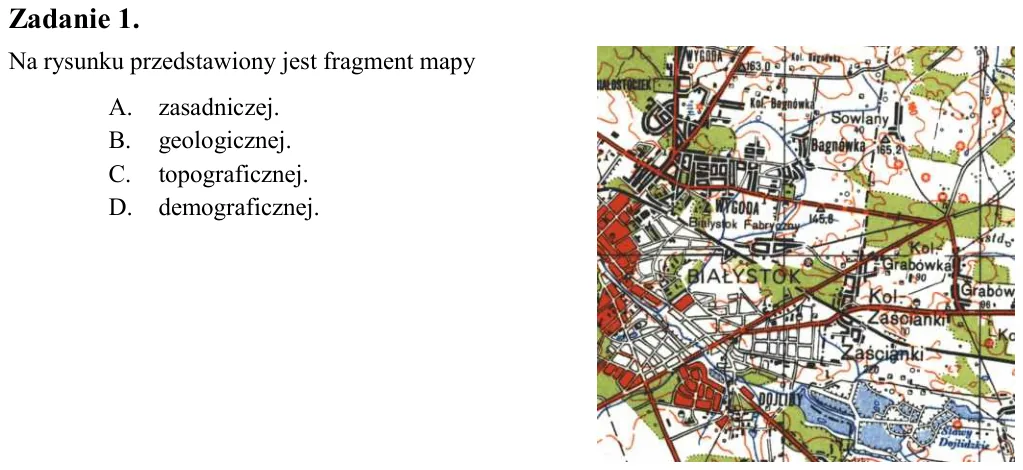

Zadanie 1. Na rysunku przedstawiony jest fragment mapy A. zasadniczej. B. geologicznej. C. topograficznej. D. demograficznej.

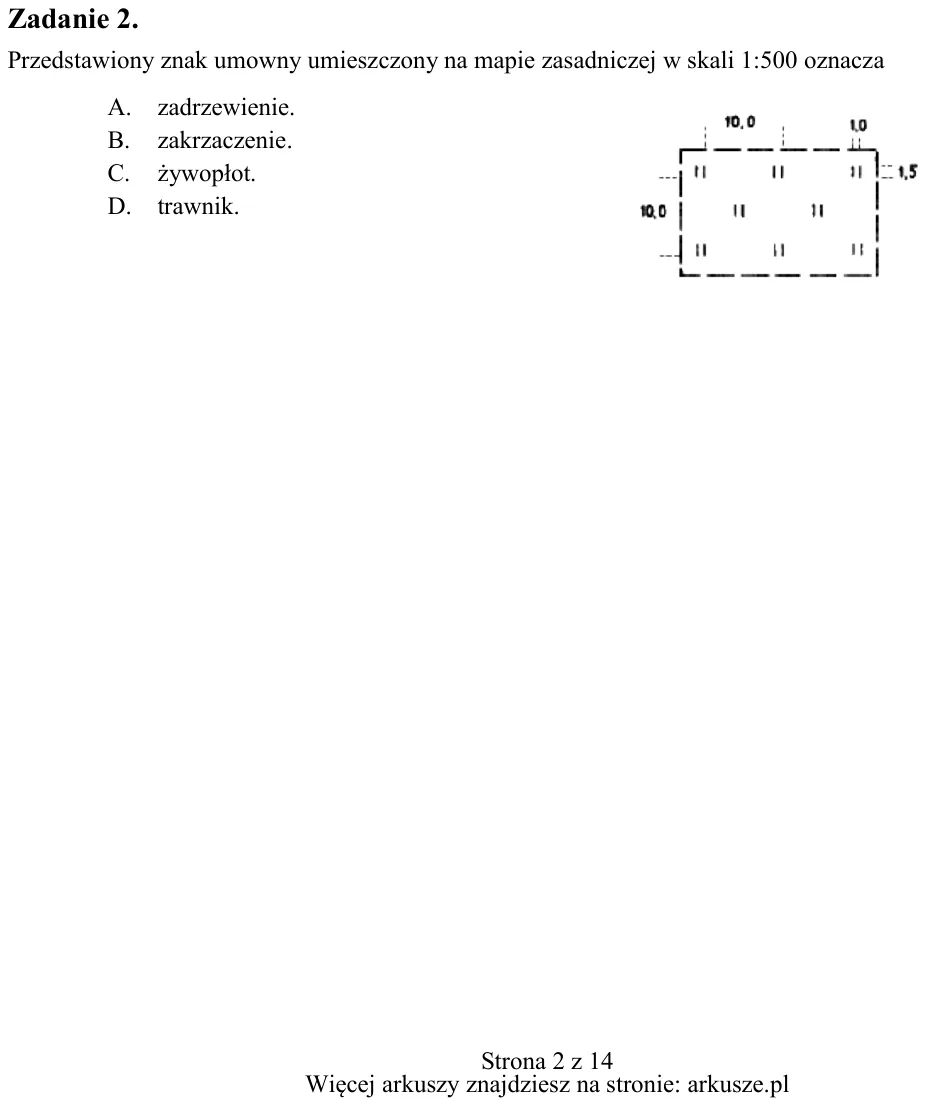

Zadanie 2. Przedstawiony znak umowny umieszczony na mapie zasadniczej w skali 1:500 oznacza A. zadrzewienie. B. zakrzaczenie. C. żywopłot. D. trawnik.

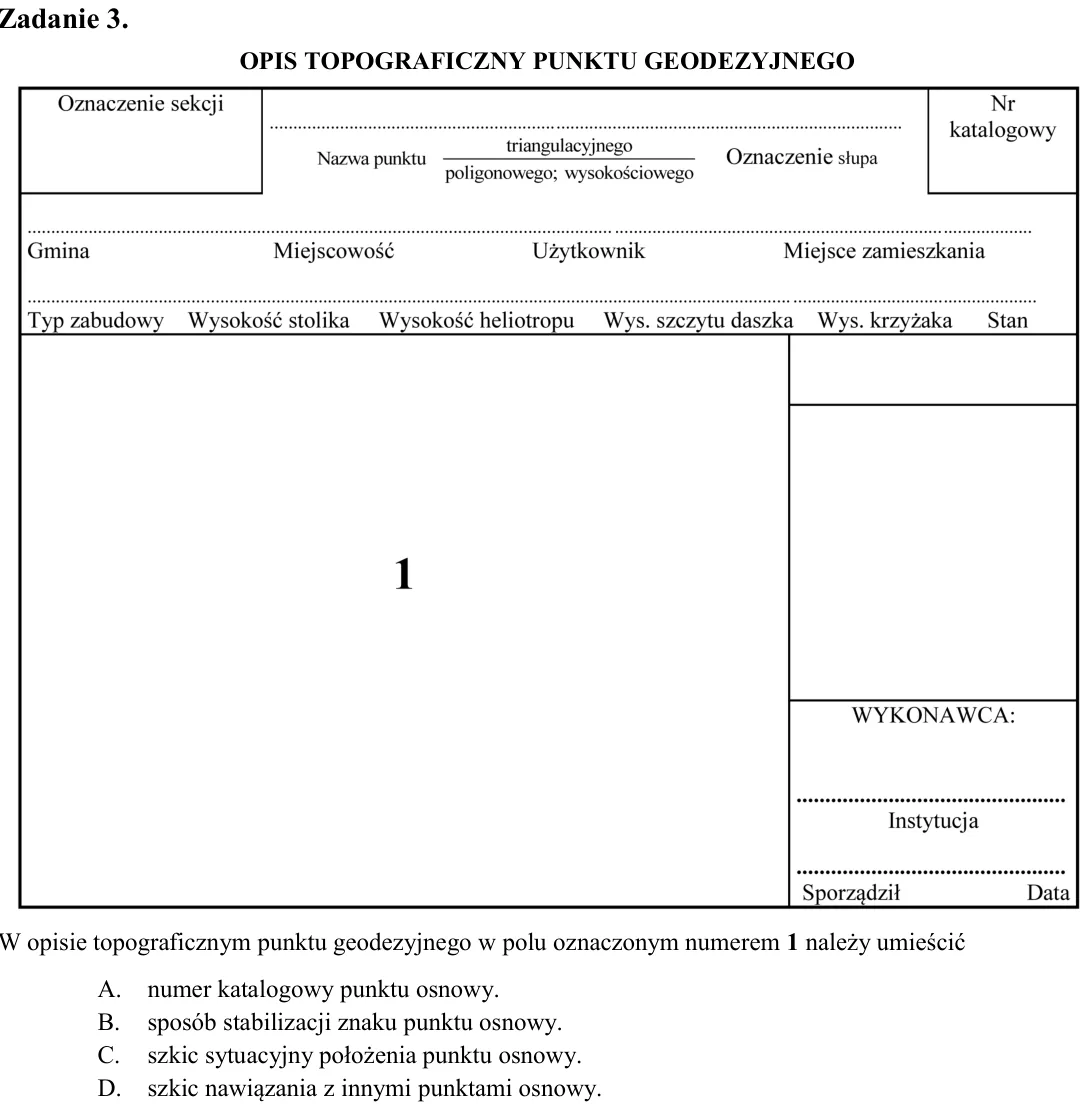

Zadanie 3. OPIS TOPOGRAFICZNY PUNKTU GEODEZYJNEGO W opisie topograficznym punktu geodezyjnego w polu oznaczonym numerem 1 należy umieścić A. numer katalogowy punktu osnowy. B. sposób stabilizacji znaku punktu osnowy. C.

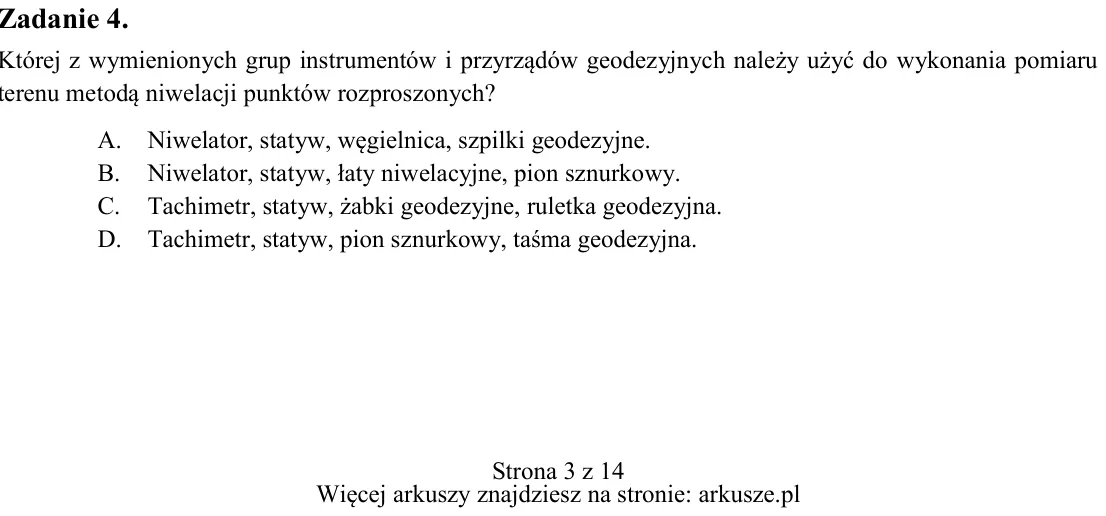

Zadanie 4. Której z wymienionych grup instrumentów i przyrządów geodezyjnych należy użyć do wykonania pomiaru terenu metodą niwelacji punktów rozproszonych? A. Niwelator, statyw, węgielnica, szpilki geodezyjne. B. Niwela

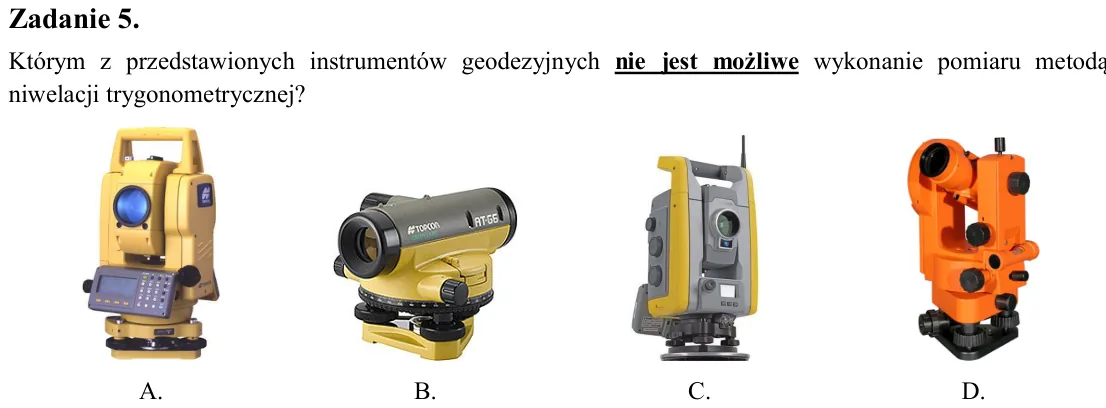

Zadanie 5. Którym z przedstawionych instrumentów geodezyjnych nie jest możliwe wykonanie pomiaru metodą niwelacji trygonometrycznej?

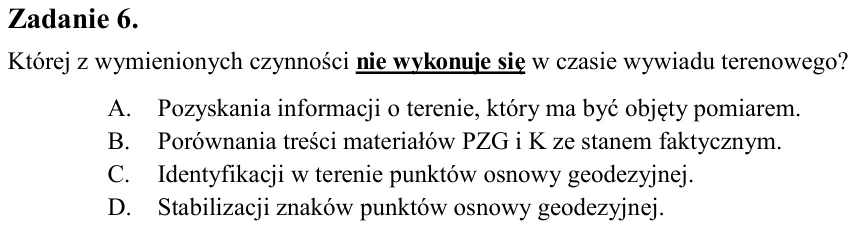

Zadanie 6. Której z wymienionych czynności nie wykonuje się w czasie wywiadu terenowego? A. Pozyskania informacji o terenie, który ma być objęty pomiarem. B. Porównania treści materiałów PZG i K ze stanem faktycznym. C.

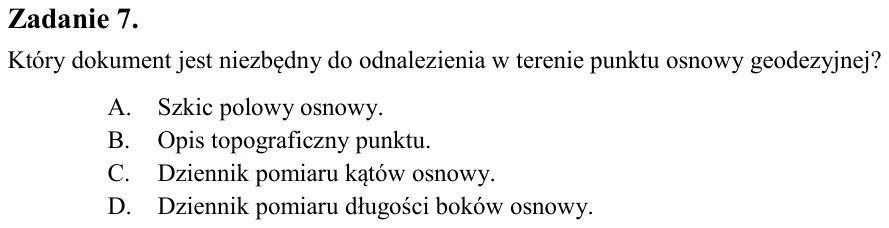

Zadanie 7. Który dokument jest niezbędny do odnalezienia w terenie punktu osnowy geodezyjnej? A. Szkic polowy osnowy. B. Opis topograficzny punktu. C. Dziennik pomiaru kątów osnowy. D. Dziennik pomiaru długości boków osn

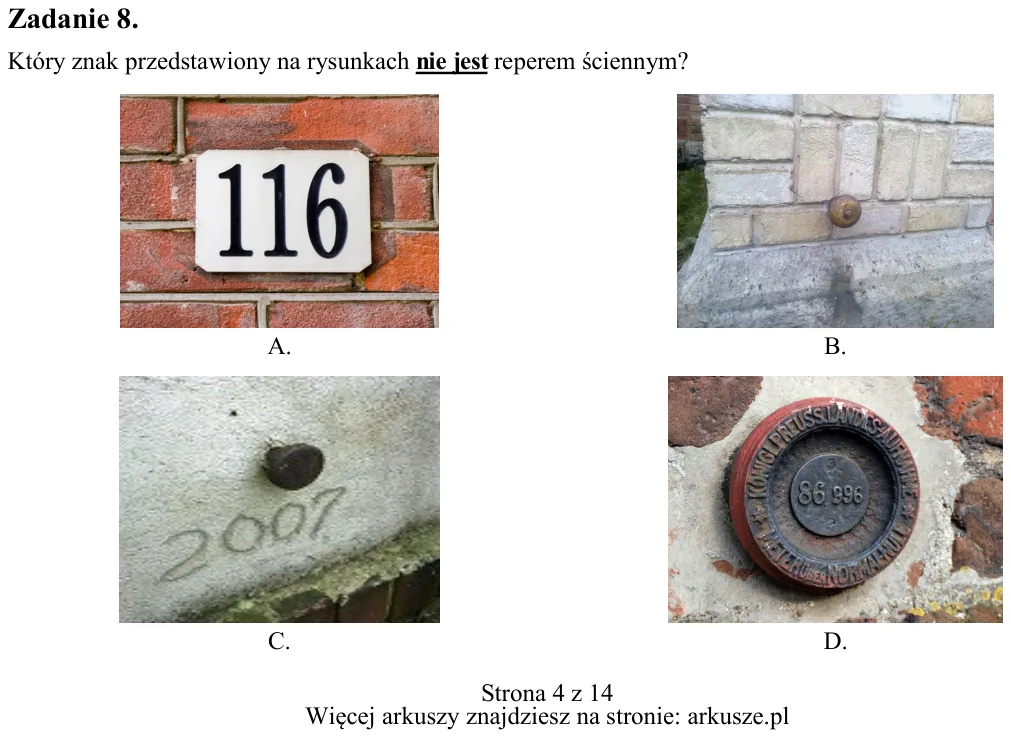

Zadanie 8. Który znak przedstawiony na rysunkach nie jest reperem ściennym? A. B. C. D. A. B. C. D.

Zadanie 9. Ile wynosi maksymalna liczba boków w ciągu poligonowym jednostronnie nawiązanym? A. 2 boki. B. 3 boki. C. 4 boki. D. 5 boków.

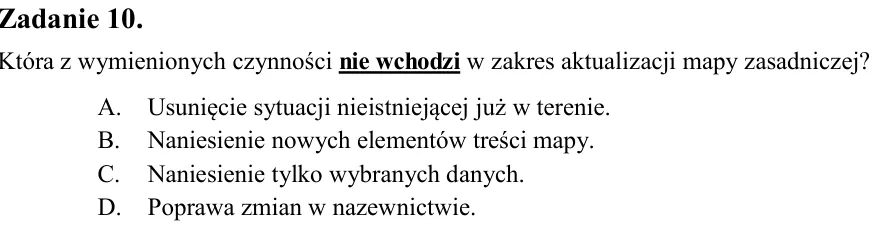

Zadanie 10. Która z wymienionych czynności nie wchodzi w zakres aktualizacji mapy zasadniczej? A. Usunięcie sytuacji nieistniejącej już w terenie. B. Naniesienie nowych elementów treści mapy. C. Naniesienie tylko wybrany

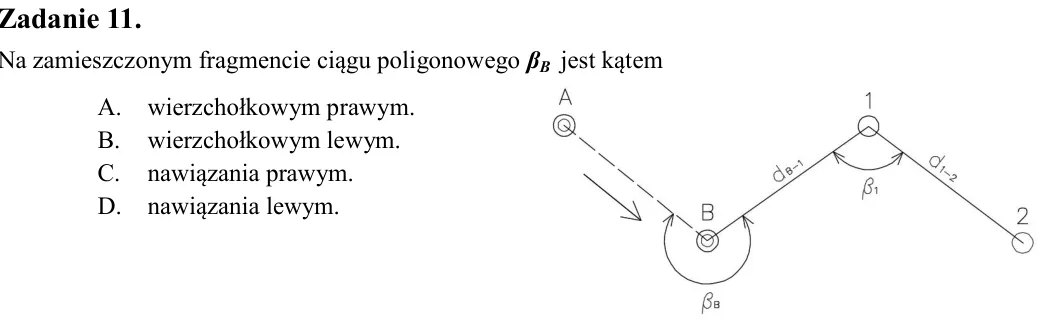

Zadanie 11. Na zamieszczonym fragmencie ciągu poligonowego βB jest kątem A. wierzchołkowym prawym. B. wierzchołkowym lewym. C. nawiązania prawym. D. nawiązania lewym.

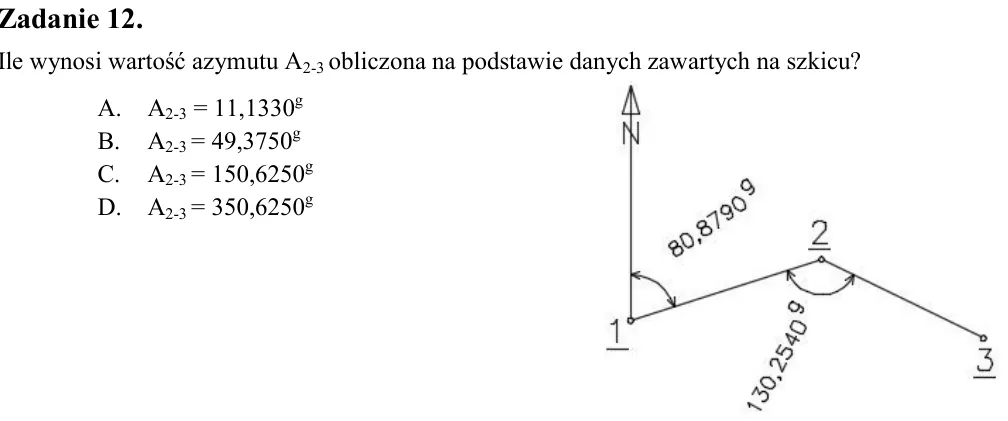

Zadanie 12. Ile wynosi wartość azymutu A2-3 obliczona na podstawie danych zawartych na szkicu? A. A2-3 = 11,1330g B. A2-3 = 49,3750g C. A2-3 = 150,6250g D. A2-3 = 350,6250g

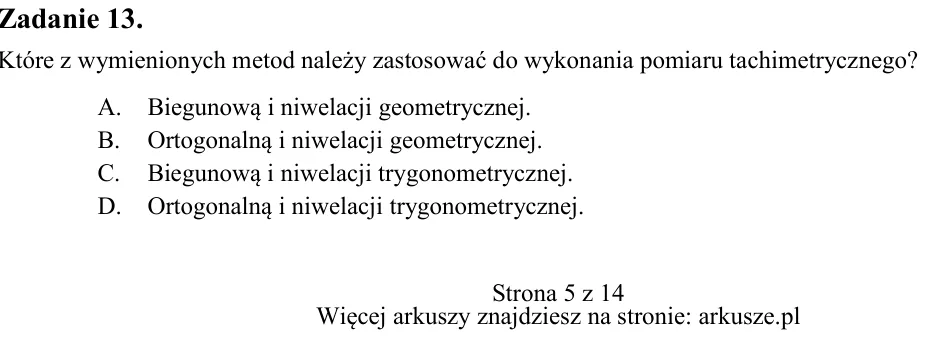

Zadanie 13. Które z wymienionych metod należy zastosować do wykonania pomiaru tachimetrycznego? A. Biegunową i niwelacji geometrycznej. B. Ortogonalną i niwelacji geometrycznej. C. Biegunową i niwelacji trygonometrycznej

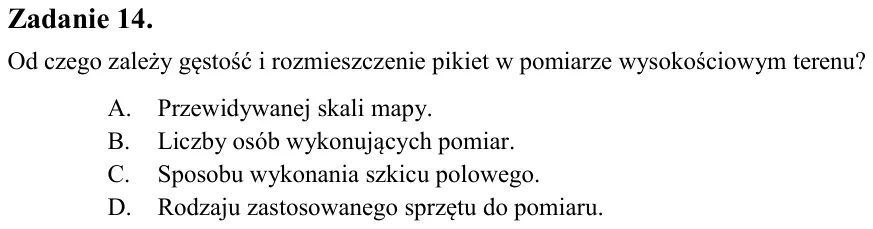

Zadanie 14. Od czego zależy gęstość i rozmieszczenie pikiet w pomiarze wysokościowym terenu? A. Przewidywanej skali mapy. B. Liczby osób wykonujących pomiar. C. Sposobu wykonania szkicu polowego. D. Rodzaju zastosowanego

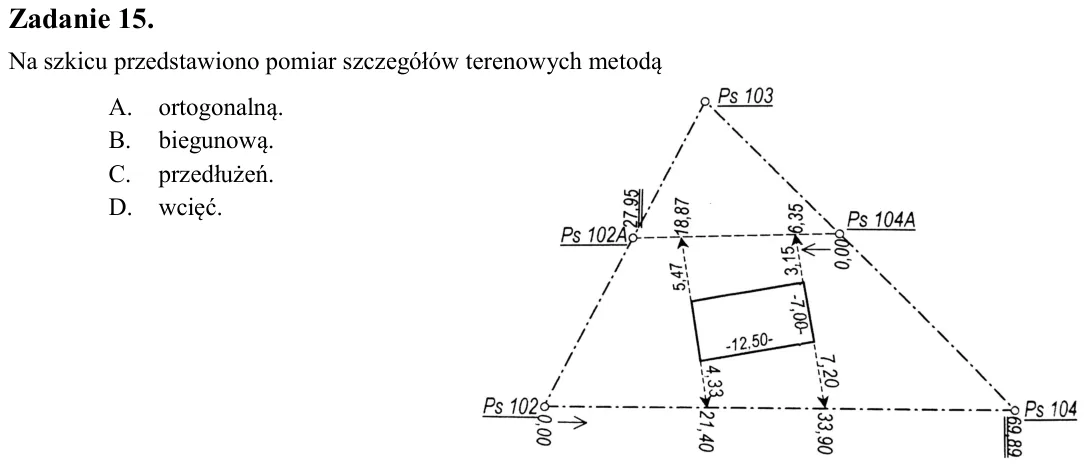

Zadanie 15. Na szkicu przedstawiono pomiar szczegółów terenowych metodą A. ortogonalną. B. biegunową. C. przedłużeń. D. wcięć.

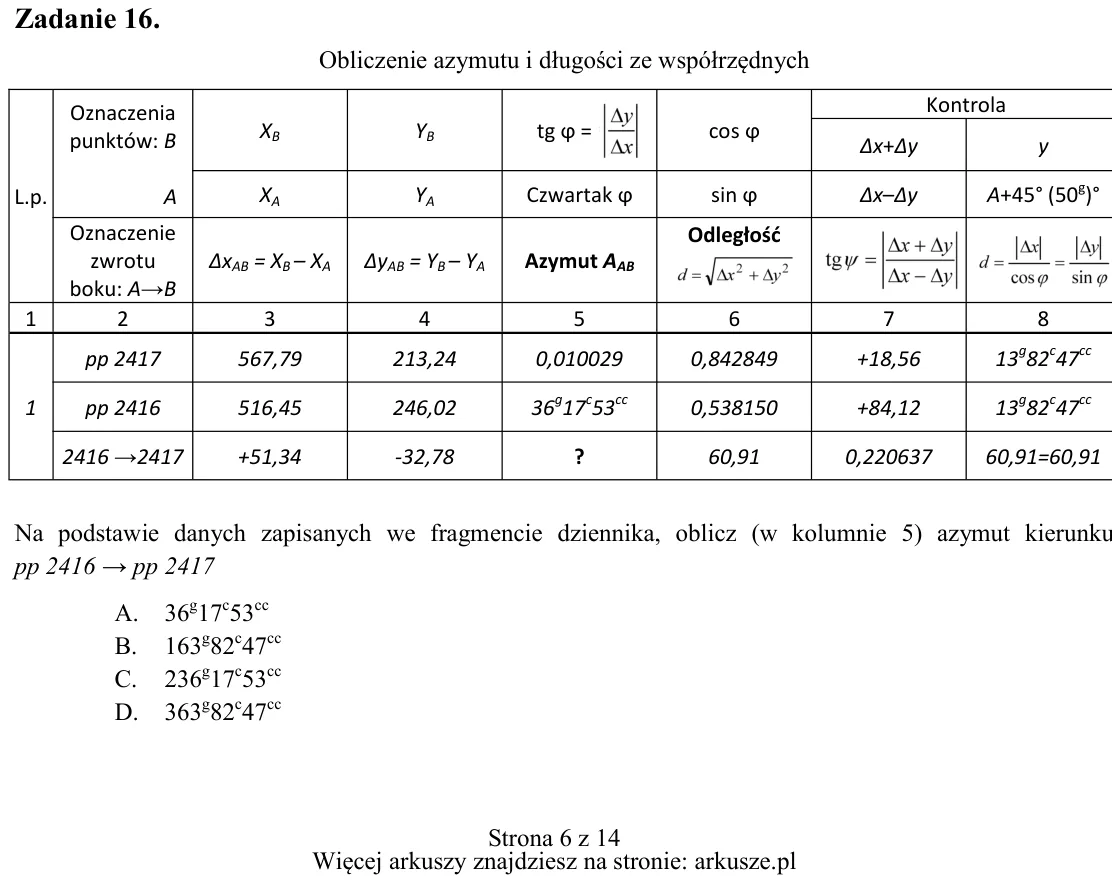

Zadanie 16. Obliczenie azymutu i długości ze współrzędnych Na podstawie danych zapisanych we fragmencie dziennika, oblicz (w kolumnie 5) azymut kierunku pp 2416 → pp 2417 A. 36g17c53cc B. 163g82c47cc C. 236g17c53cc D. 36

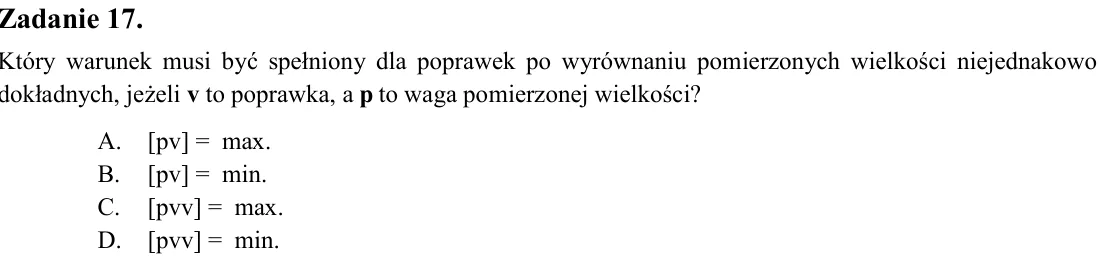

Zadanie 17. Który warunek musi być spełniony dla poprawek po wyrównaniu pomierzonych wielkości niejednakowo dokładnych, jeżeli v to poprawka, a p to waga pomierzonej wielkości? A. [pv] = max. B. [pv] = min. C. [pvv] = ma

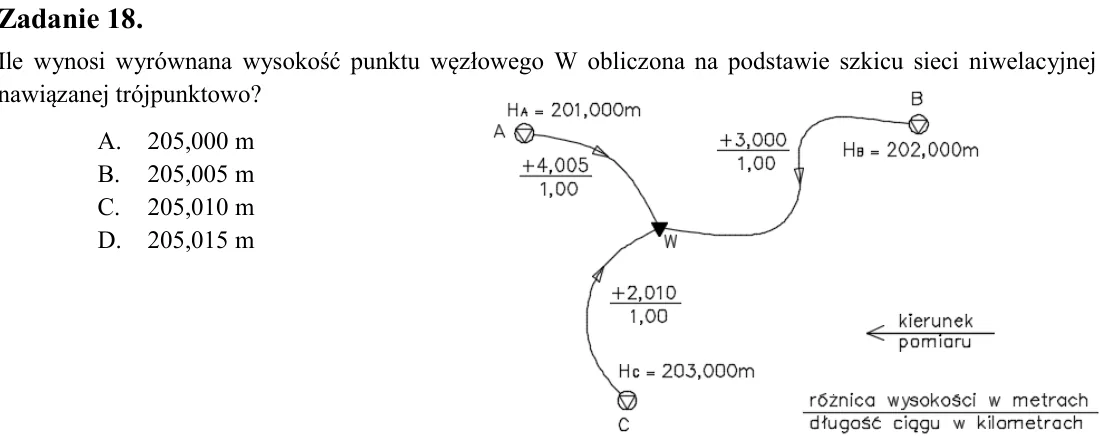

Zadanie 18. Ile wynosi wyrównana wysokość punktu węzłowego W obliczona na podstawie szkicu sieci niwelacyjnej nawiązanej trójpunktowo? A. 205,000 m B. 205,005 m C. 205,010 m D. 205,015 m

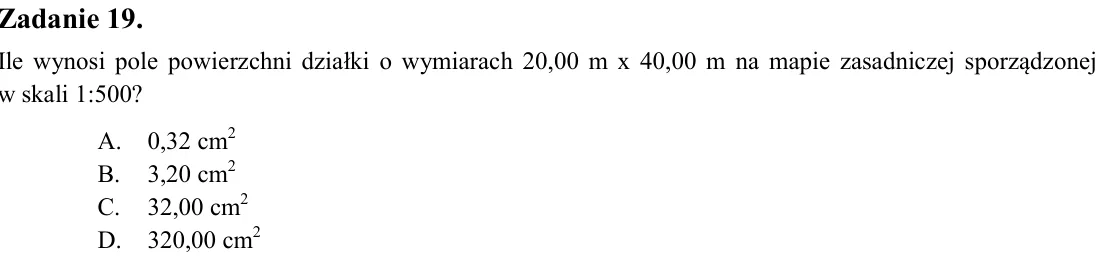

Zadanie 19. Ile wynosi pole powierzchni działki o wymiarach 20,00 m x 40,00 m na mapie zasadniczej sporządzonej w skali 1:500? A. 0,32 cm2 B. 3,20 cm2 C. 32,00 cm2 D. 320,00 cm2

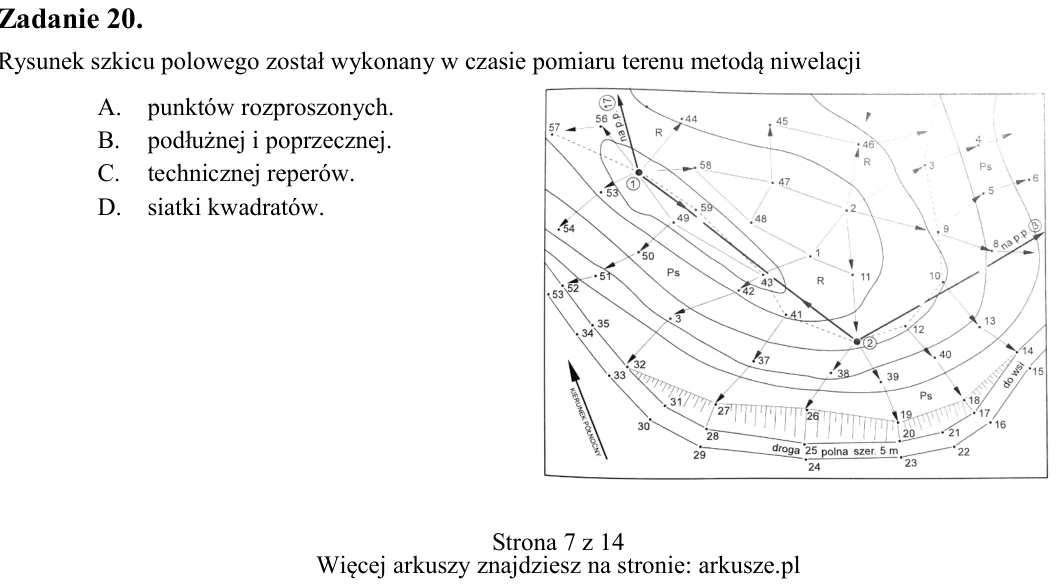

Zadanie 20. Rysunek szkicu polowego został wykonany w czasie pomiaru terenu metodą niwelacji A. punktów rozproszonych. B. podłużnej i poprzecznej. C. technicznej reperów. D. siatki kwadratów.

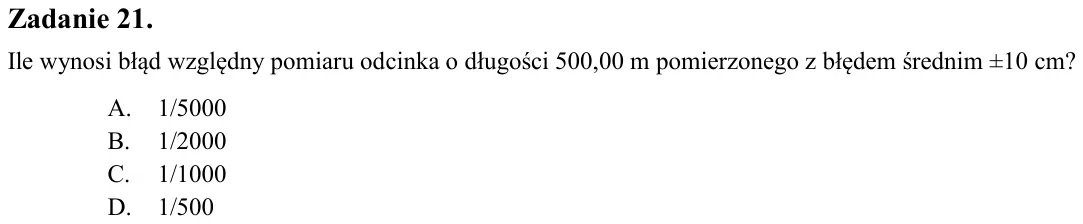

Zadanie 21. Ile wynosi błąd względny pomiaru odcinka o długości 500,00 m pomierzonego z błędem średnim ±10 cm? A. 1/5000 B. 1/2000 C. 1/1000 D. 1/500

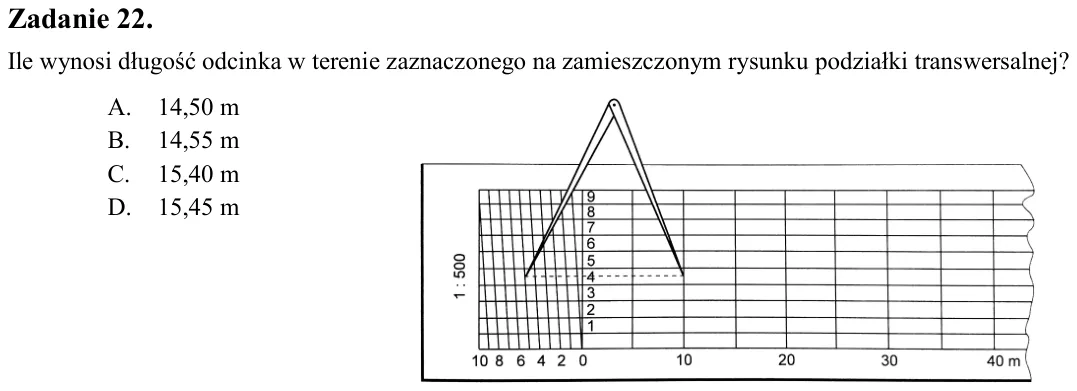

Zadanie 22. Ile wynosi długość odcinka w terenie zaznaczonego na zamieszczonym rysunku podziałki transwersalnej? A. 14,50 m B. 14,55 m C. 15,40 m D. 15,45 m

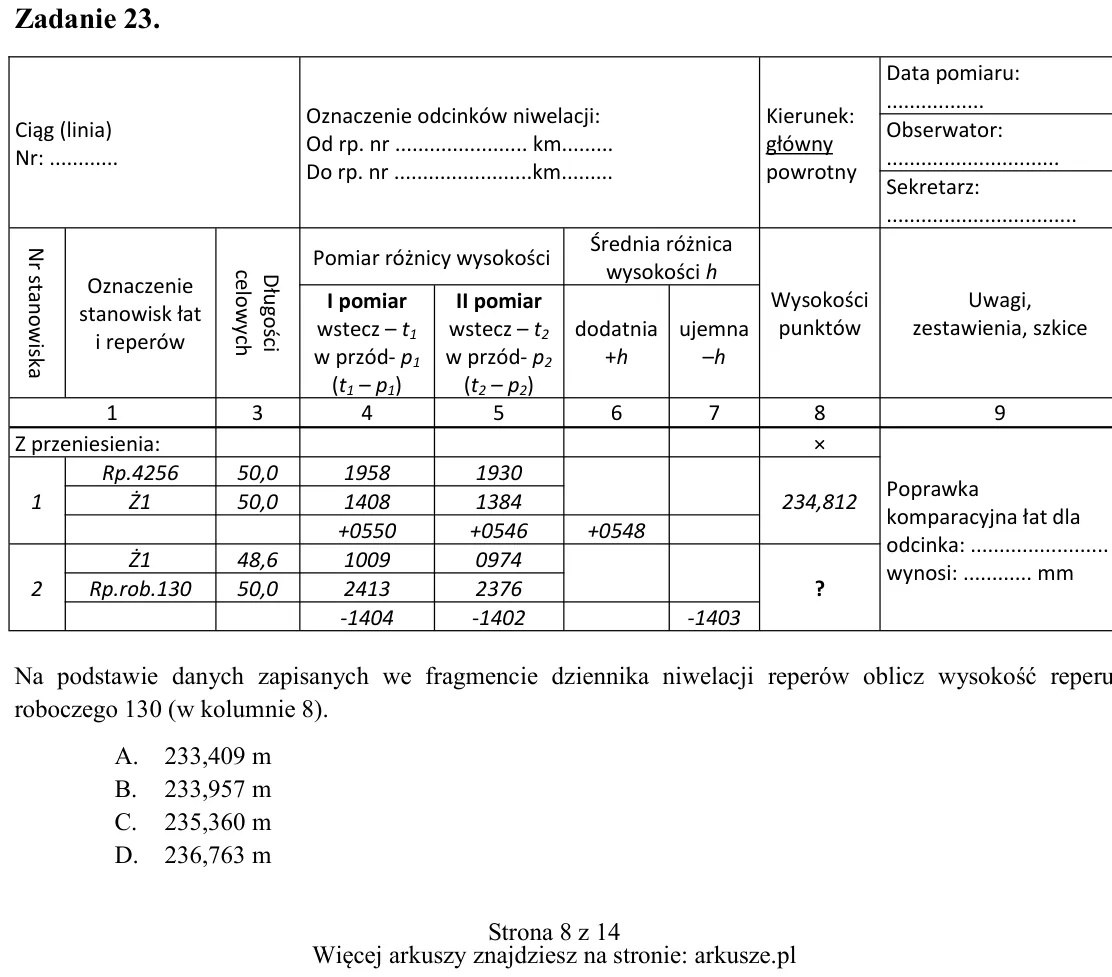

Zadanie 23. Na podstawie danych zapisanych we fragmencie dziennika niwelacji reperów oblicz wysokość reperu roboczego 130 (w kolumnie 8). A. 233,409 m B. 233,957 m C. 235,360 m D. 236,763 m Ciąg (linia) Nr: Oznaczenie od

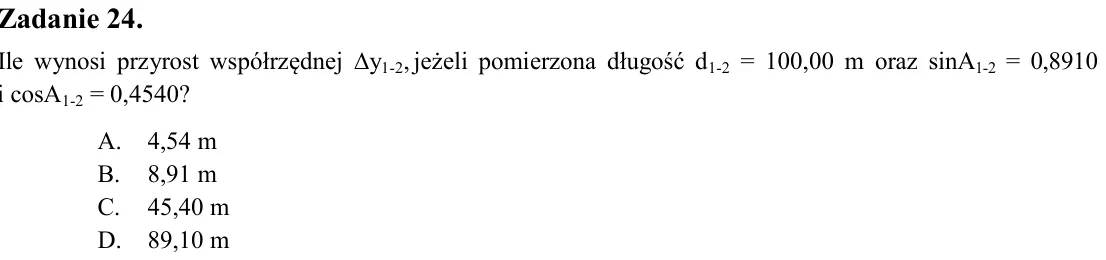

Zadanie 24. Ile wynosi przyrost współrzędnej ∆y1-2, jeżeli pomierzona długość d1-2 = 100,00 m oraz sinA1-2 = 0,8910 i cosA1-2 = 0,4540? A. 4,54 m B. 8,91 m C. 45,40 m D. 89,10 m

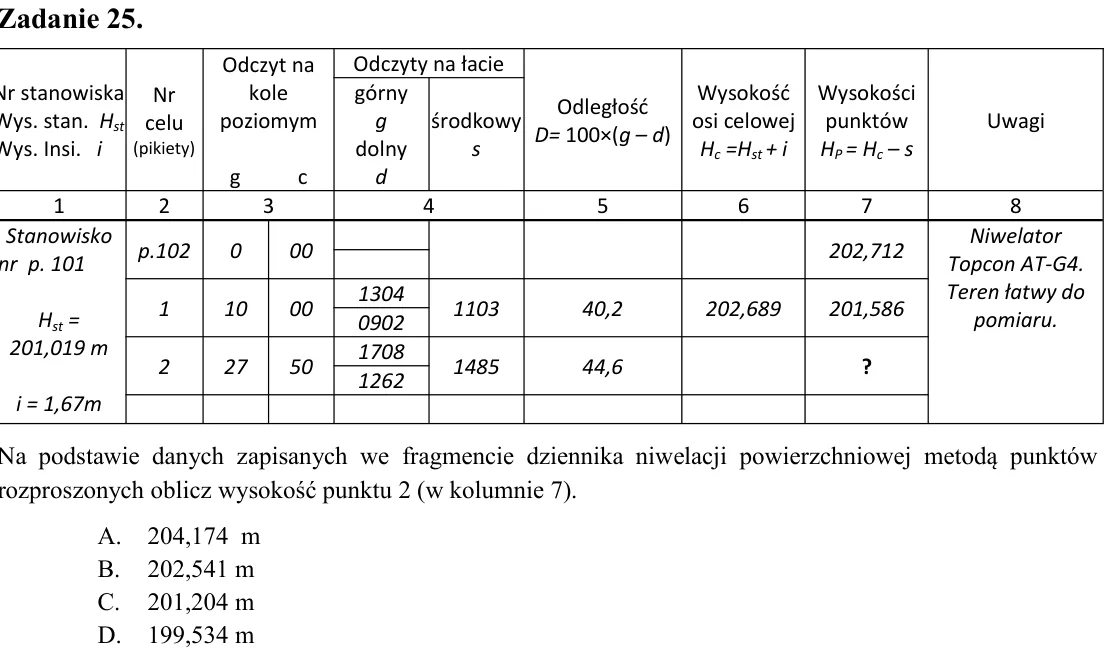

Zadanie 25. Na podstawie danych zapisanych we fragmencie dziennika niwelacji powierzchniowej metodą punktów rozproszonych oblicz wysokość punktu 2 (w kolumnie 7). A. 204,174 m B. 202,541 m C. 201,204 m D. 199,534 m

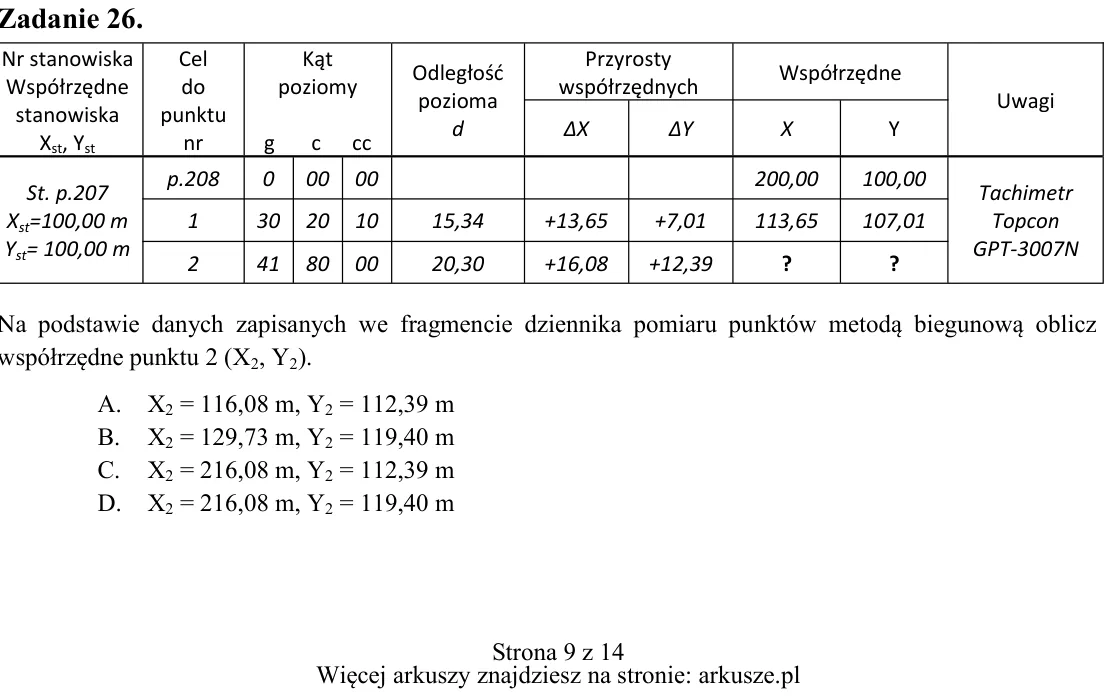

Zadanie 26. Na podstawie danych zapisanych we fragmencie dziennika pomiaru punktów metodą biegunową oblicz współrzędne punktu 2 (X2, Y2). A. X2 = 116,08 m, Y2 = 112,39 m B. X2 = 129,73 m, Y2 = 119,40 m C. X2 = 216,08 m,

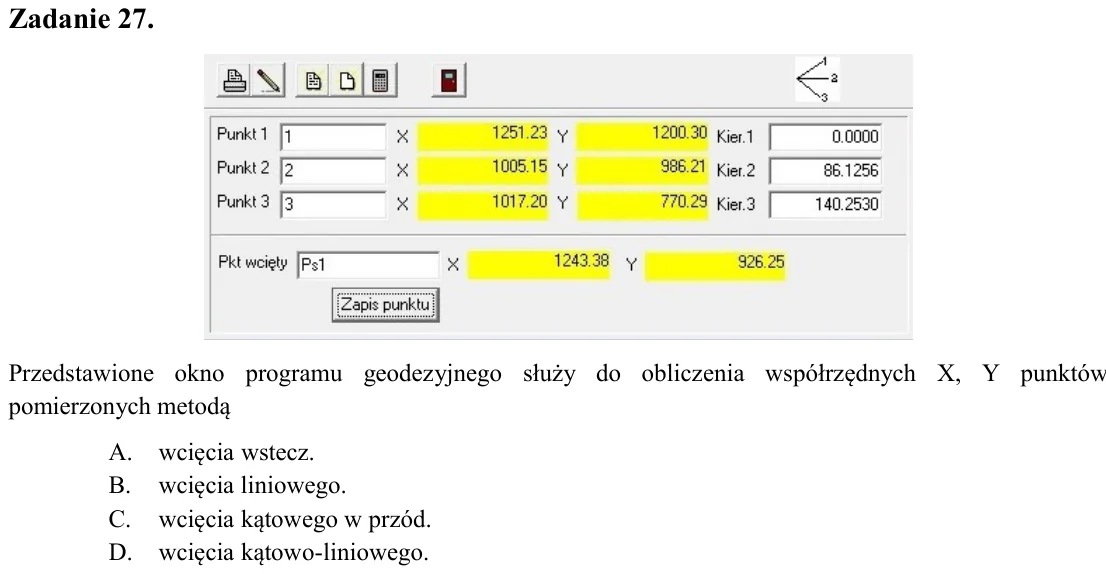

Zadanie 27. Przedstawione okno programu geodezyjnego służy do obliczenia współrzędnych X, Y punktów pomierzonych metodą A. wcięcia wstecz. B. wcięcia liniowego. C. wcięcia kątowego w przód. D. wcięcia kątowo-liniowego.

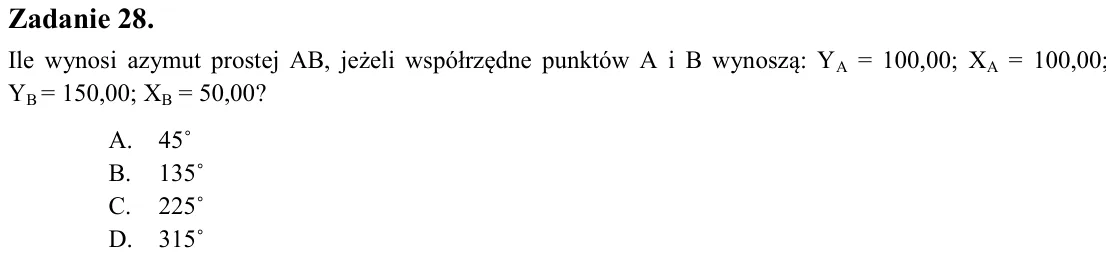

Zadanie 28. Ile wynosi azymut prostej AB, jeżeli współrzędne punktów A i B wynoszą: YA = 100,00; XA = 100,00; YB = 150,00; XB = 50,00? A. 45˚ B. 135˚ C. 225˚ D. 315˚

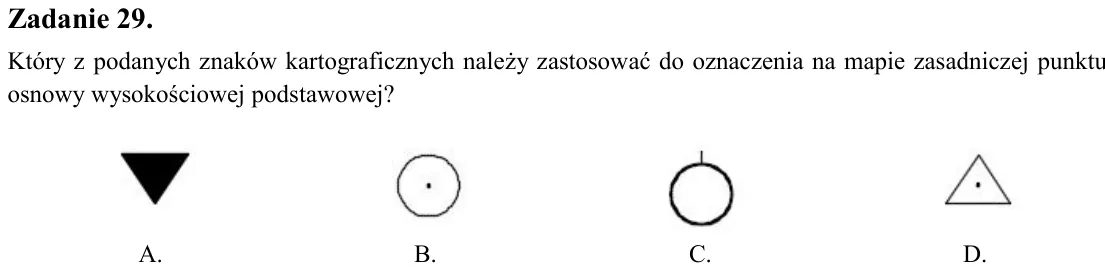

Zadanie 29. Który z podanych znaków kartograficznych należy zastosować do oznaczenia na mapie zasadniczej punktu osnowy wysokościowej podstawowej?

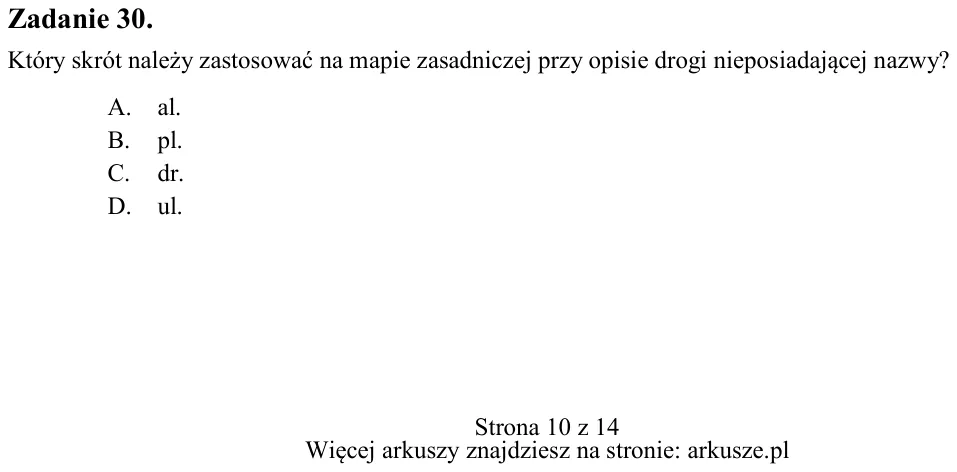

Zadanie 30. Który skrót należy zastosować na mapie zasadniczej przy opisie drogi nieposiadającej nazwy? A. al. B. pl. C. dr. D. ul. A. B. C. D.

Zadanie 31. Doprowadzenie spionowanej osi obrotu tachimetru na punkt geodezyjny to A. rektyfikacja. B. pionowanie. C. centrowanie. D. poziomowanie.

Zadanie 32. Który z podanych programów nie jest odpowiedni do wykreślenia mapy zasadniczej? A. Microstation. B. Mikro-Map. C. Winkalk. D. C-Geo.

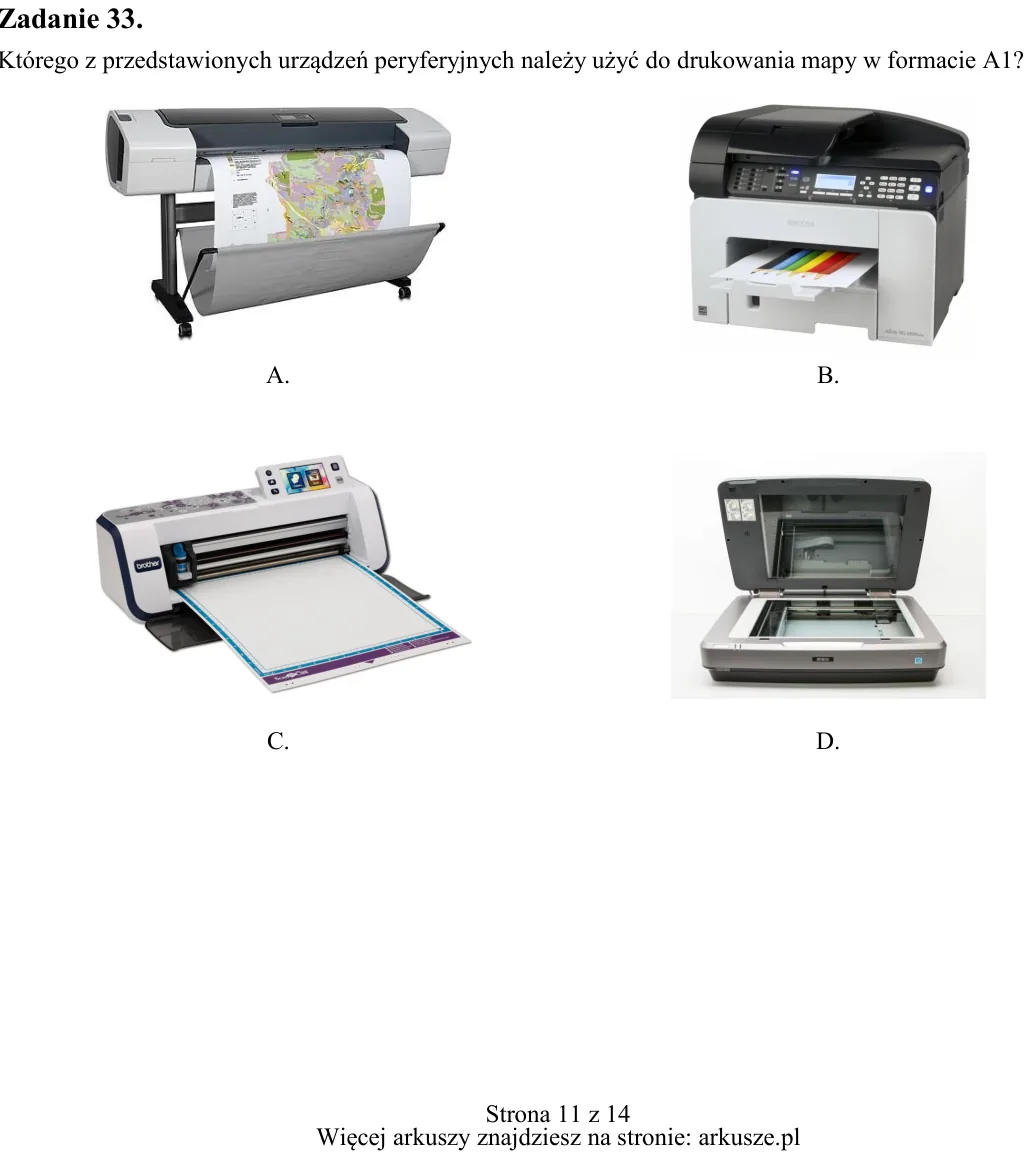

Zadanie 33. Którego z przedstawionych urządzeń peryferyjnych należy użyć do drukowania mapy w formacie A1? A. B. C. D.

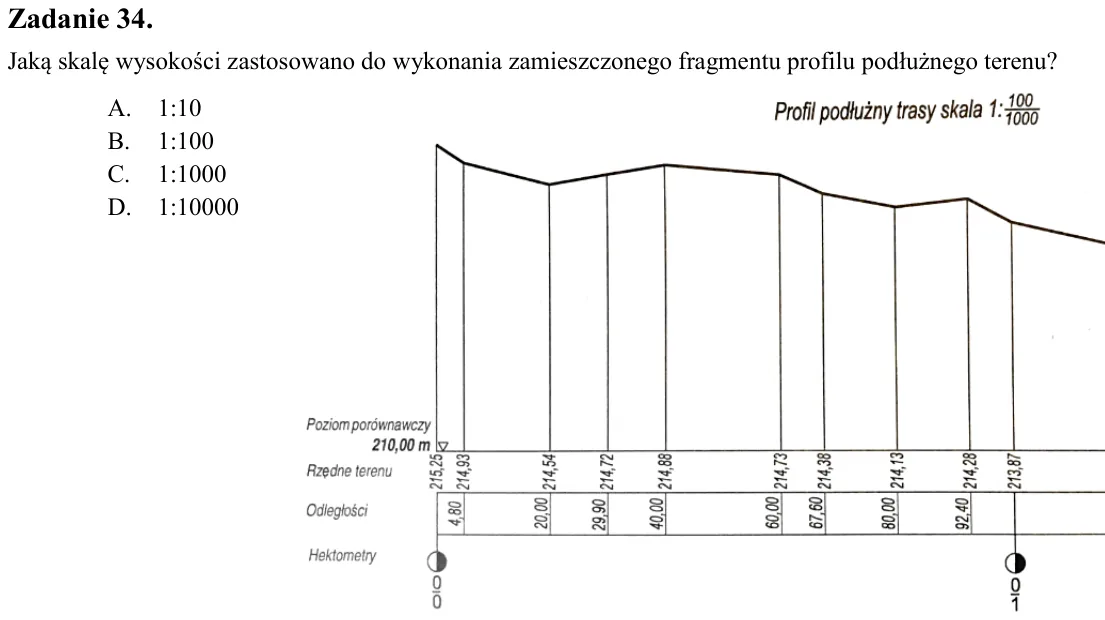

Zadanie 34. Jaką skalę wysokości zastosowano do wykonania zamieszczonego fragmentu profilu podłużnego terenu? A. 1:10 B. 1:100 C. 1:1000 D. 1:10000

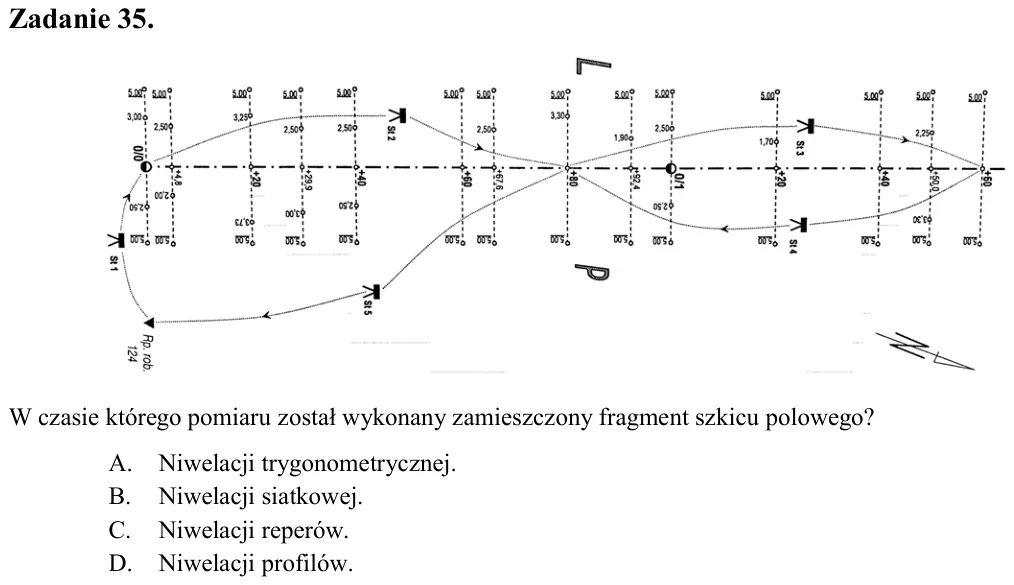

Zadanie 35. W czasie którego pomiaru został wykonany zamieszczony fragment szkicu polowego? A. Niwelacji trygonometrycznej. B. Niwelacji siatkowej. C. Niwelacji reperów. D. Niwelacji profilów.

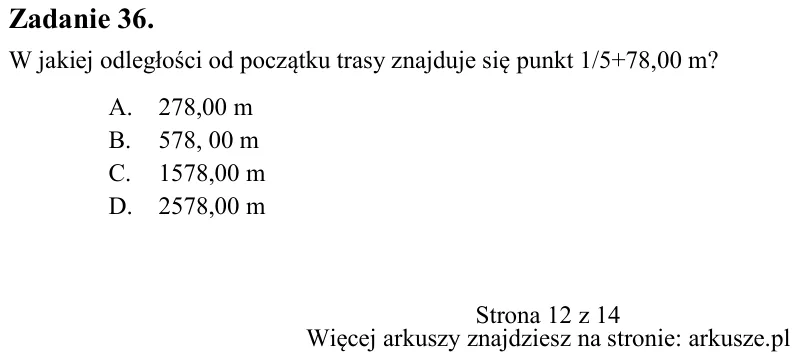

Zadanie 36. W jakiej odległości od początku trasy znajduje się punkt 1/5+78,00 m? A. 278,00 m B. 578, 00 m C. 1578,00 m D. 2578,00 m

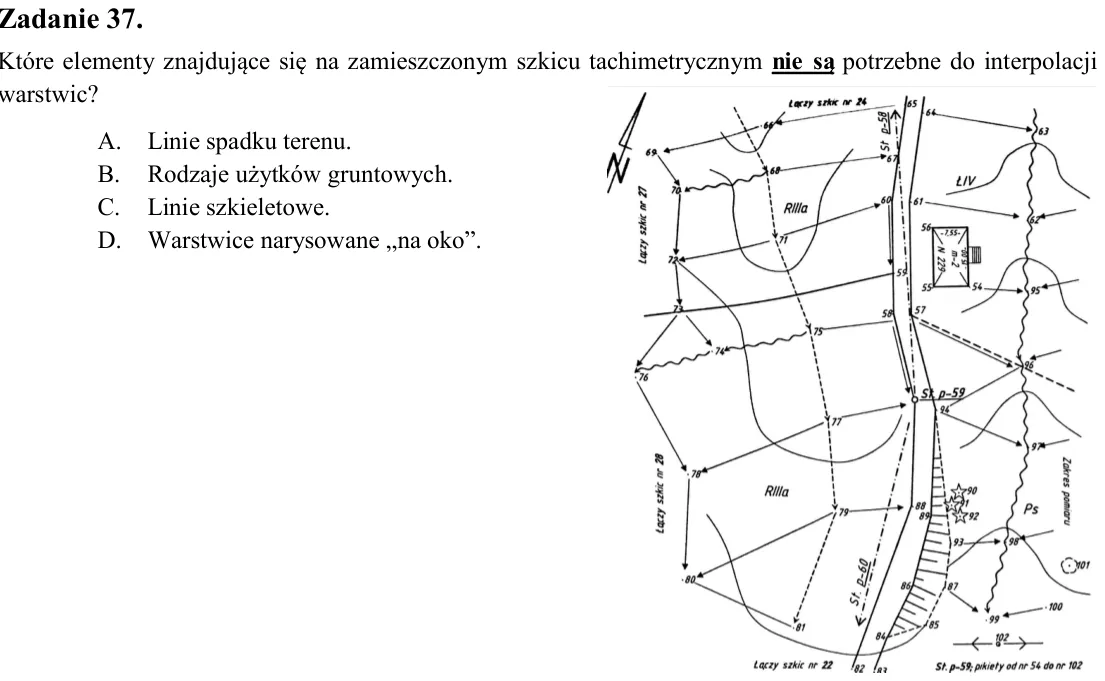

Zadanie 37. Które elementy znajdujące się na zamieszczonym szkicu tachimetrycznym nie są potrzebne do interpolacji warstwic? A. Linie spadku terenu. B. Rodzaje użytków gruntowych. C. Linie szkieletowe. D. Warstwice narys

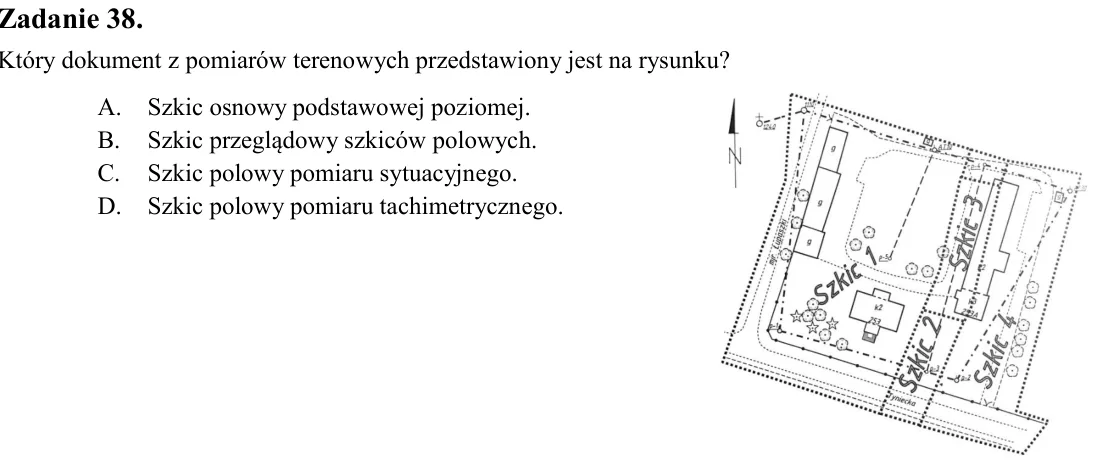

Zadanie 38. Który dokument z pomiarów terenowych przedstawiony jest na rysunku? A. Szkic osnowy podstawowej poziomej. B. Szkic przeglądowy szkiców polowych. C. Szkic polowy pomiaru sytuacyjnego. D. Szkic polowy pomiaru t

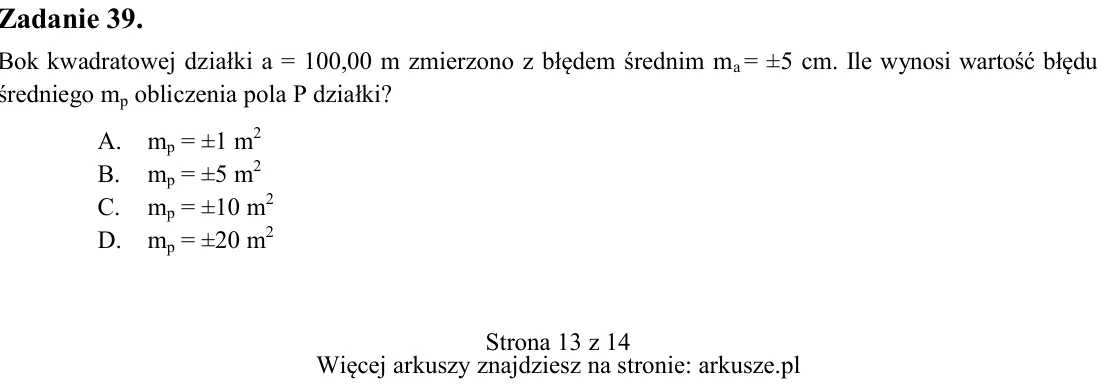

Zadanie 39. Bok kwadratowej działki a = 100,00 m zmierzono z błędem średnim ma = ±5 cm. Ile wynosi wartość błędu średniego mp obliczenia pola P działki? A. mp = ±1 m2 B. mp = ±5 m2 C. mp = ±10 m2 D. mp = ±20 m2

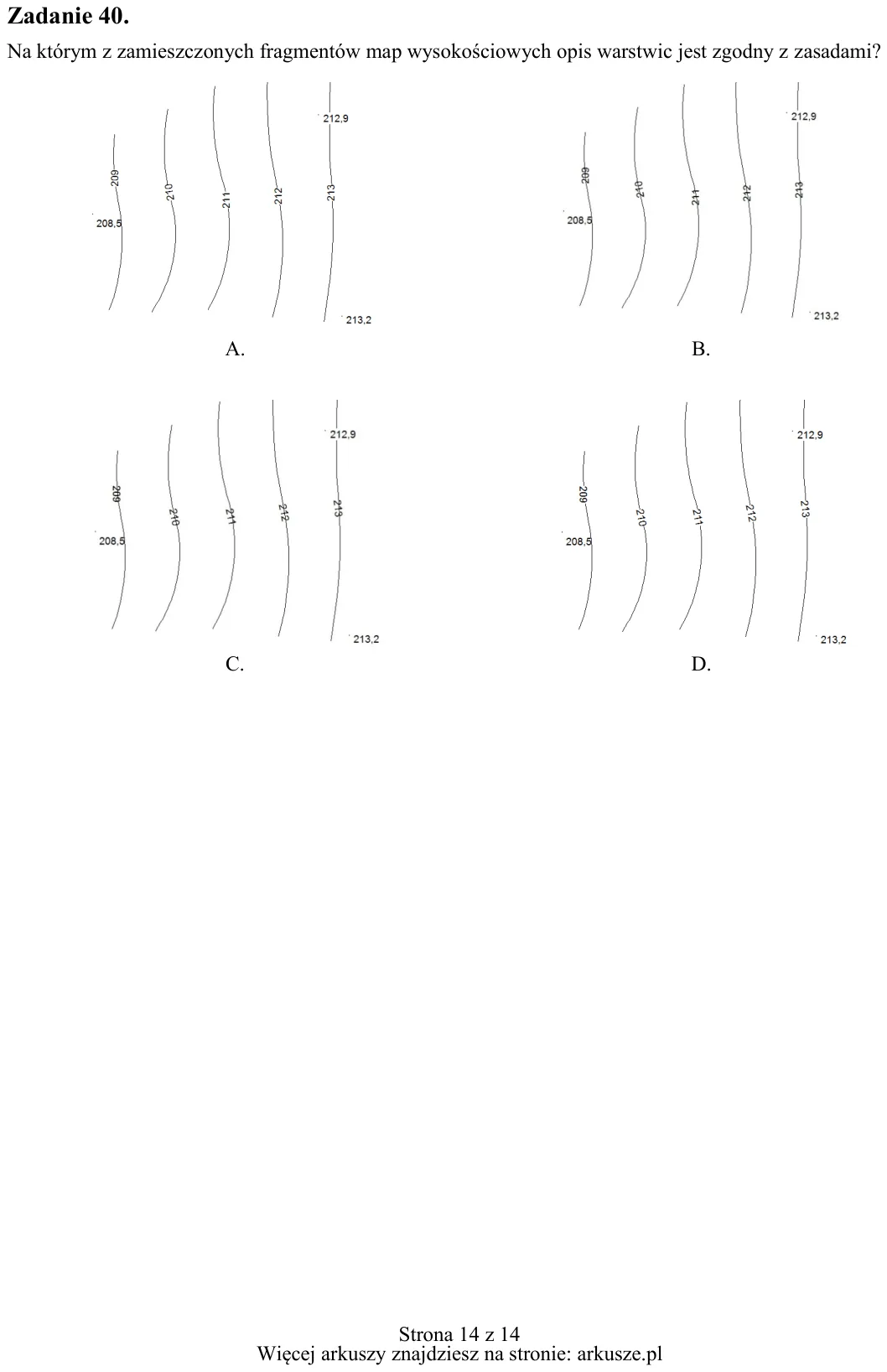

Zadanie 40. Na którym z zamieszczonych fragmentów map wysokościowych opis warstwic jest zgodny z zasadami? A. B. C. D.
