B35 · Egzamin zawodowy · czerwiec 2017

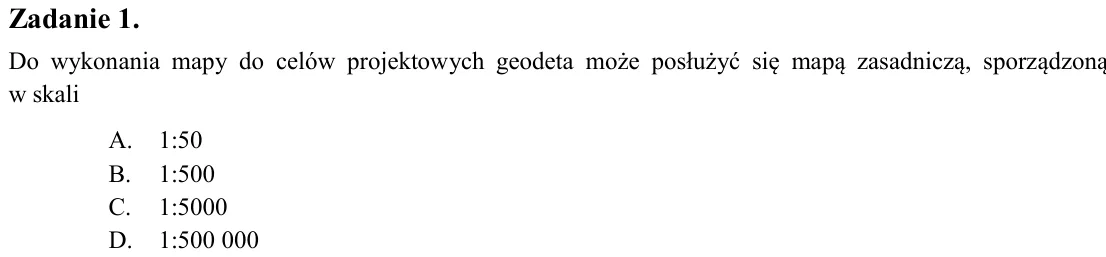

Zadanie 1. Do wykonania mapy do celów projektowych geodeta może posłużyć się mapą zasadniczą, sporządzoną w skali A. 1:50 B. 1:500 C. 1:5000 D. 1:500 000

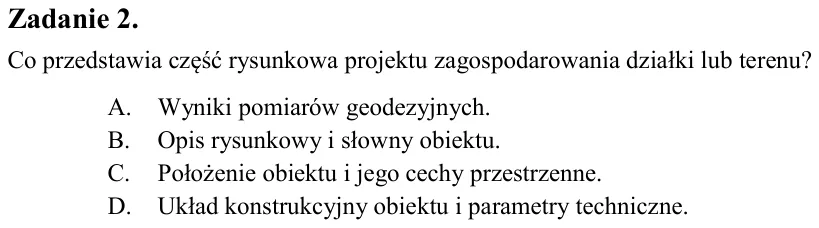

Zadanie 2. Co przedstawia część rysunkowa projektu zagospodarowania działki lub terenu? A. Wyniki pomiarów geodezyjnych. B. Opis rysunkowy i słowny obiektu. C. Położenie obiektu i jego cechy przestrzenne. D. Układ konstr

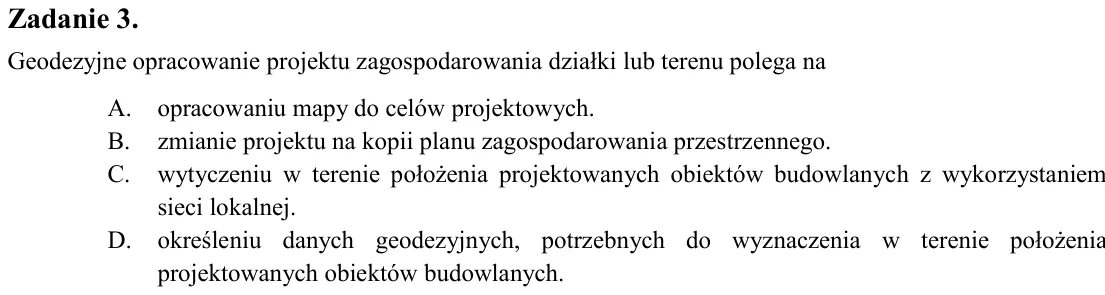

Zadanie 3. Geodezyjne opracowanie projektu zagospodarowania działki lub terenu polega na A. opracowaniu mapy do celów projektowych. B. zmianie projektu na kopii planu zagospodarowania przestrzennego. C. wytyczeniu w tere

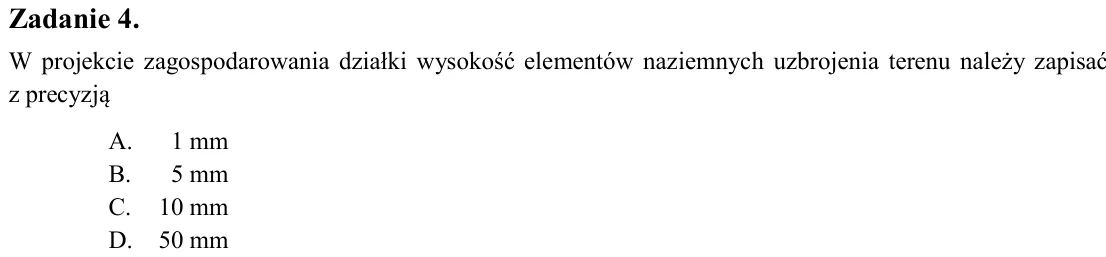

Zadanie 4. W projekcie zagospodarowania działki wysokość elementów naziemnych uzbrojenia terenu należy zapisać z precyzją A. 1 mm B. 5 mm C. 10 mm D. 50 mm

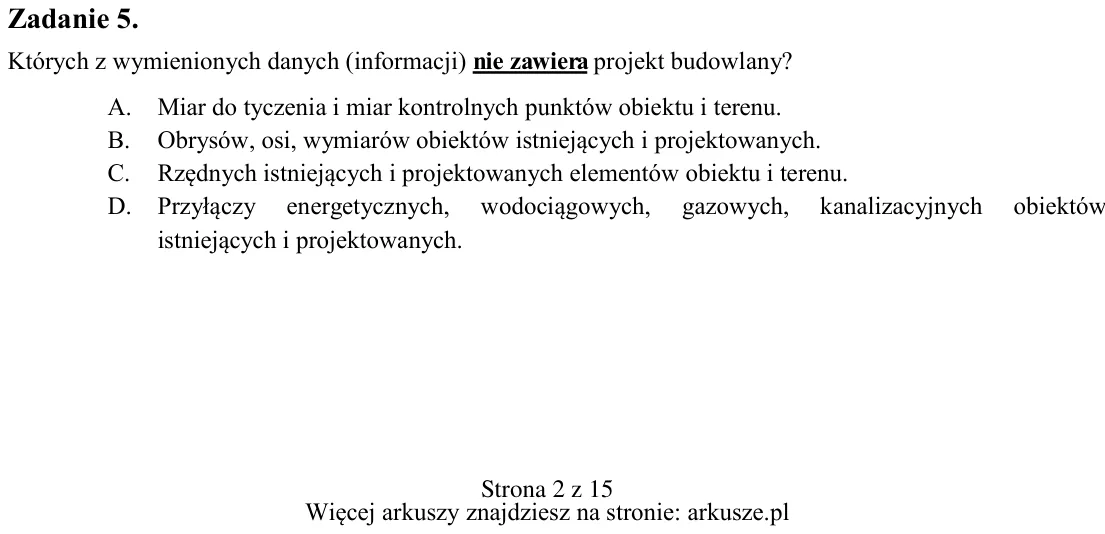

Zadanie 5. Których z wymienionych danych (informacji) nie zawiera projekt budowlany? A. Miar do tyczenia i miar kontrolnych punktów obiektu i terenu. B. Obrysów, osi, wymiarów obiektów istniejących i projektowanych. C. R

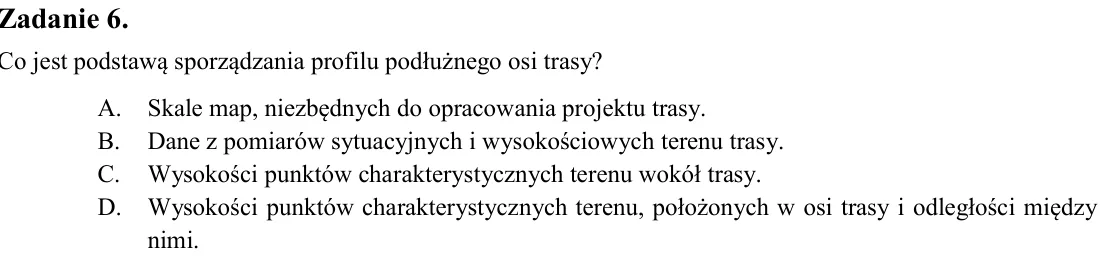

Zadanie 6. Co jest podstawą sporządzania profilu podłużnego osi trasy? A. Skale map, niezbędnych do opracowania projektu trasy. B. Dane z pomiarów sytuacyjnych i wysokościowych terenu trasy. C. Wysokości punktów charakte

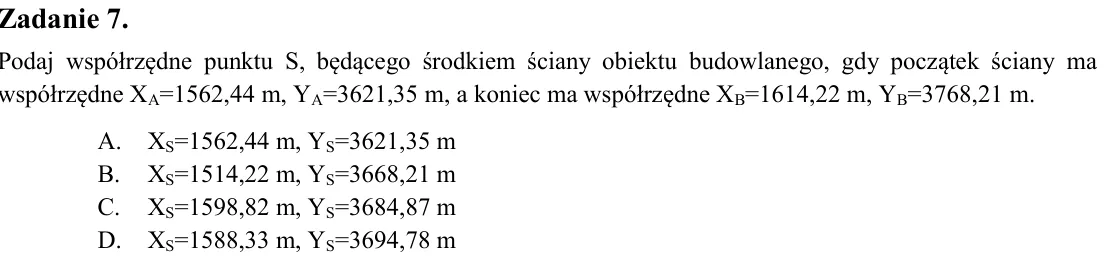

Zadanie 7. Podaj współrzędne punktu S, będącego środkiem ściany obiektu budowlanego, gdy początek ściany ma współrzędne XA=1562,44 m, YA=3621,35 m, a koniec ma współrzędne XB=1614,22 m, YB=3768,21 m. A. XS=1562,44 m, YS=

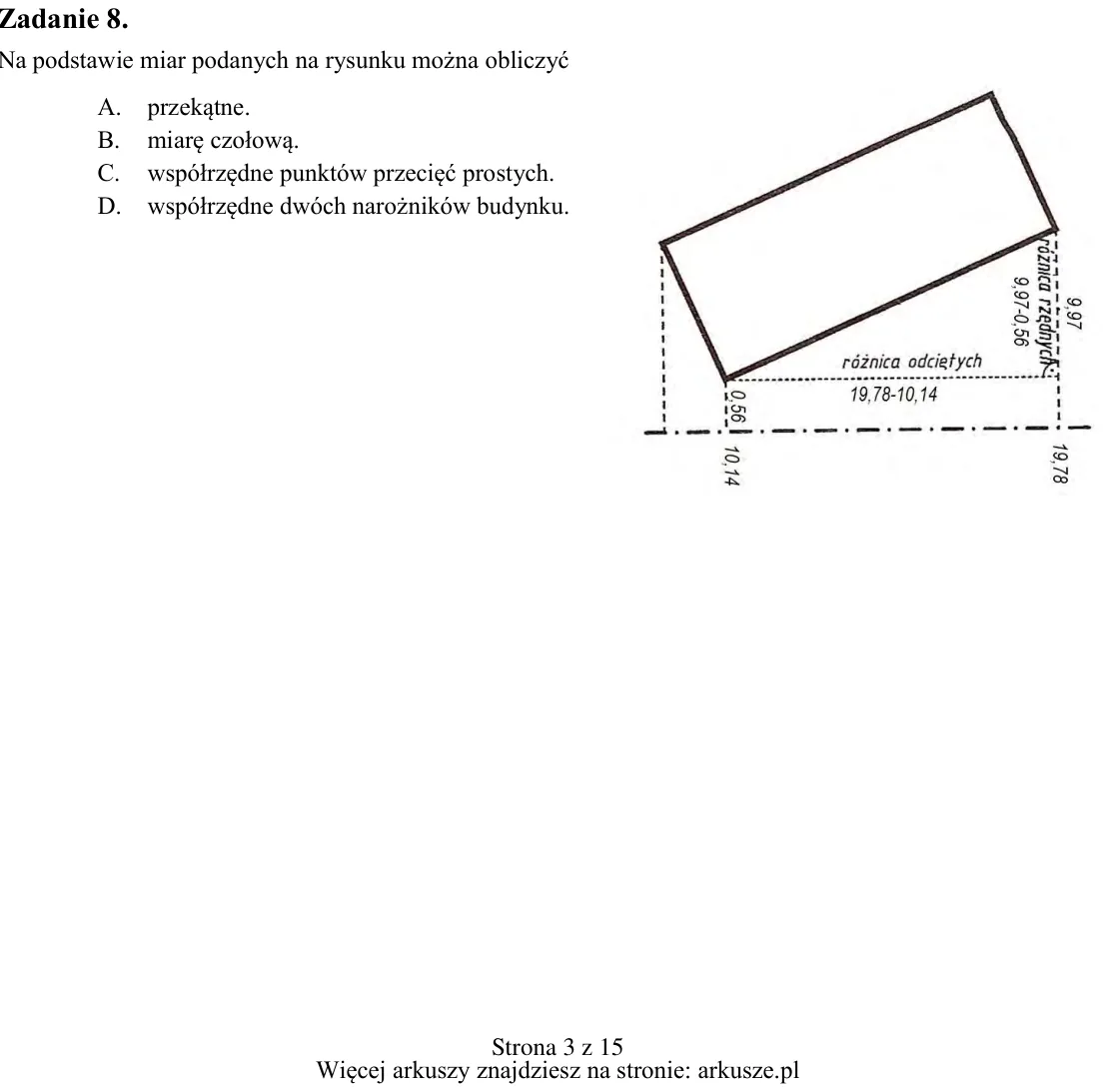

Zadanie 8. Na podstawie miar podanych na rysunku można obliczyć A. przekątne. B. miarę czołową. C. współrzędne punktów przecięć prostych. D. współrzędne dwóch narożników budynku.

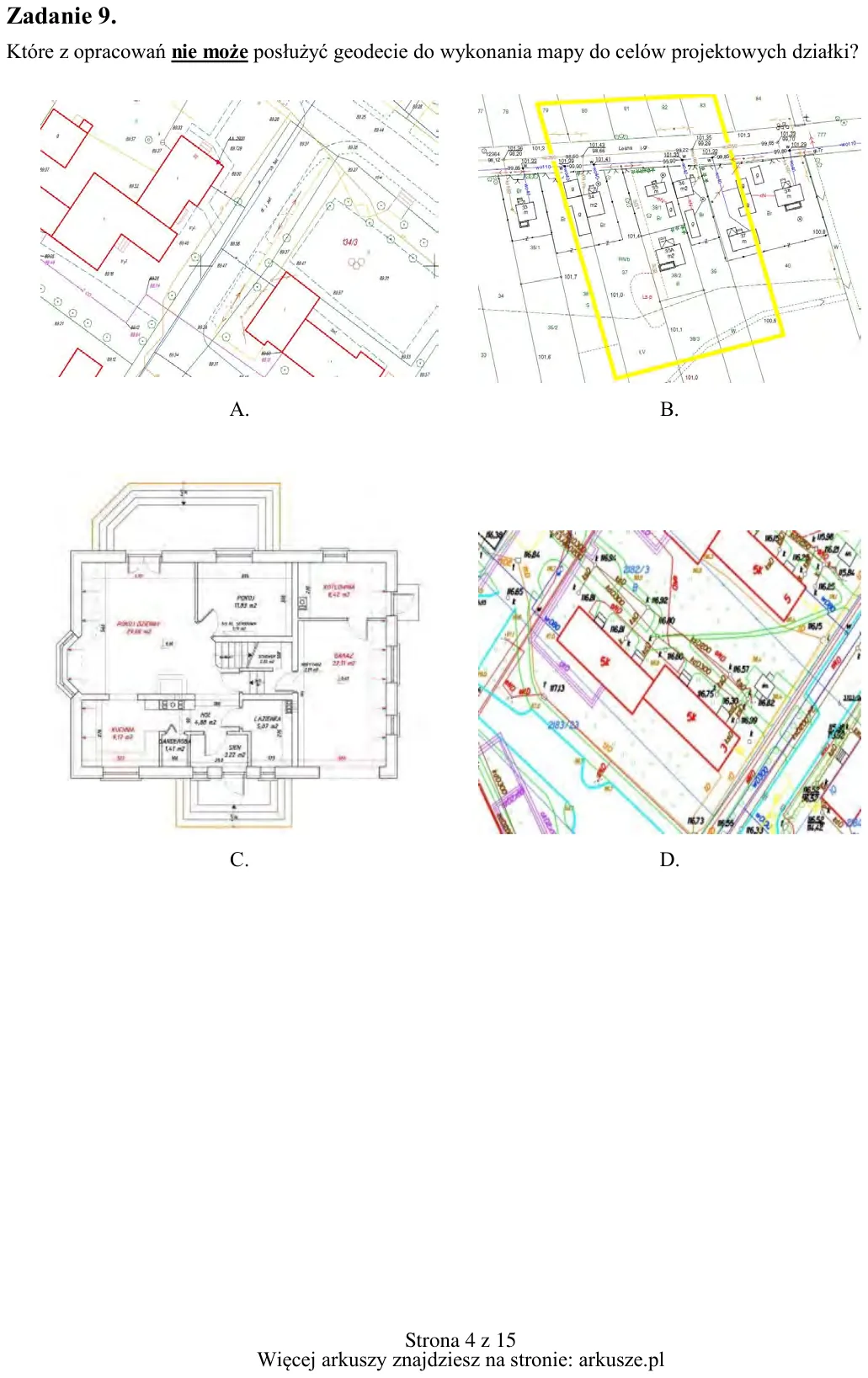

Zadanie 9. Które z opracowań nie może posłużyć geodecie do wykonania mapy do celów projektowych działki? A. B. C. D.

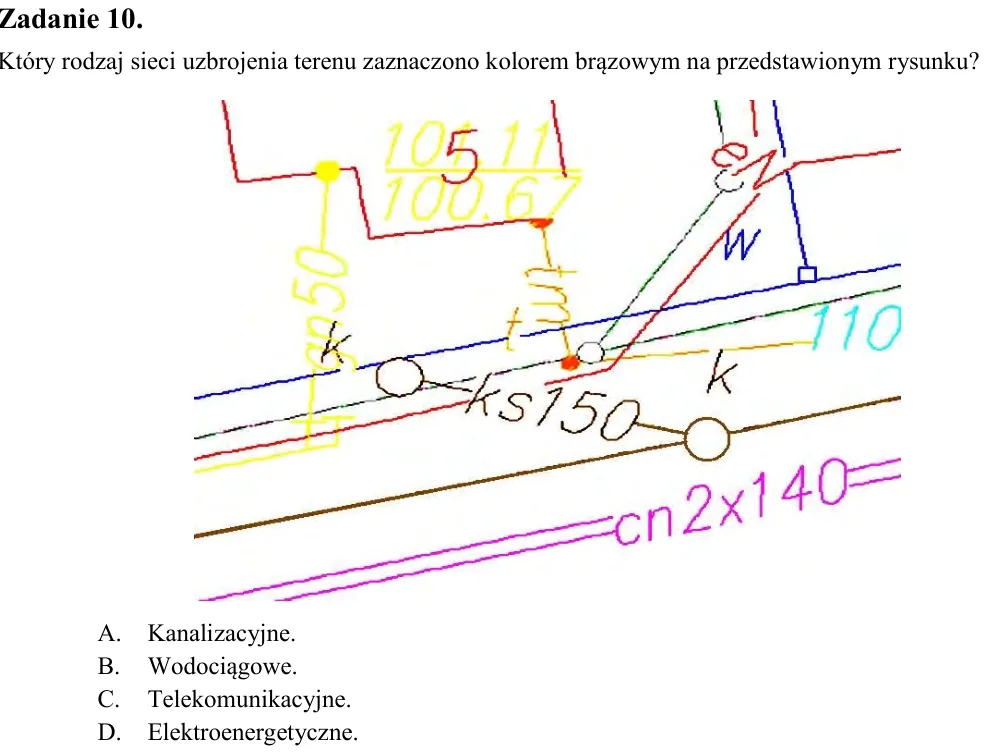

Zadanie 10. Który rodzaj sieci uzbrojenia terenu zaznaczono kolorem brązowym na przedstawionym rysunku? A. Kanalizacyjne. B. Wodociągowe. C. Telekomunikacyjne. D. Elektroenergetyczne.

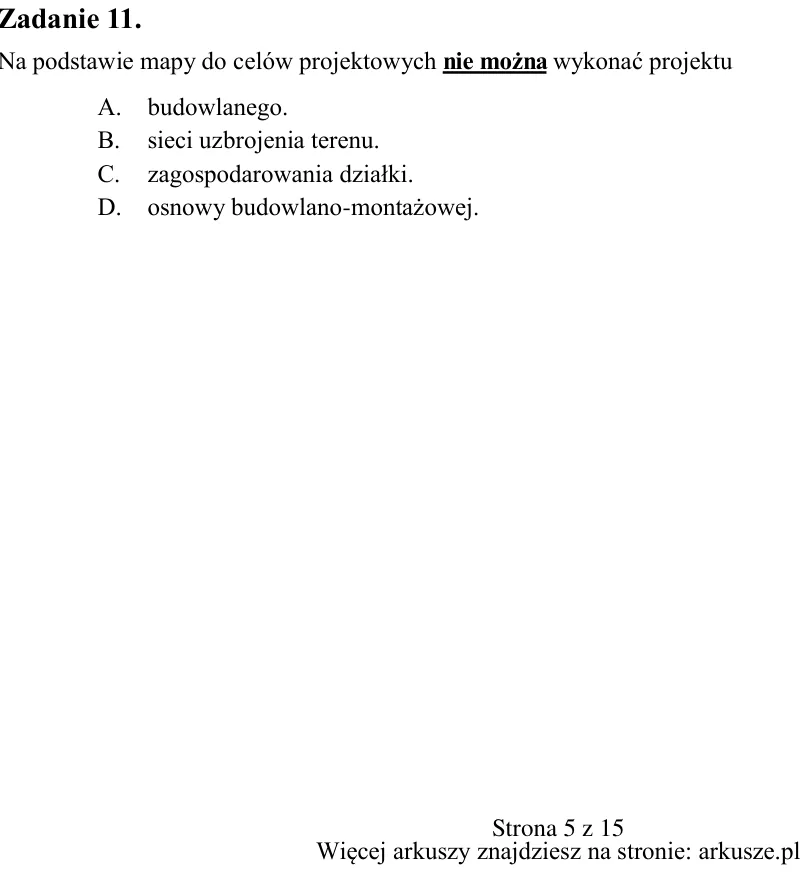

Zadanie 11. Na podstawie mapy do celów projektowych nie można wykonać projektu A. budowlanego. B. sieci uzbrojenia terenu. C. zagospodarowania działki. D. osnowy budowlano-montażowej.

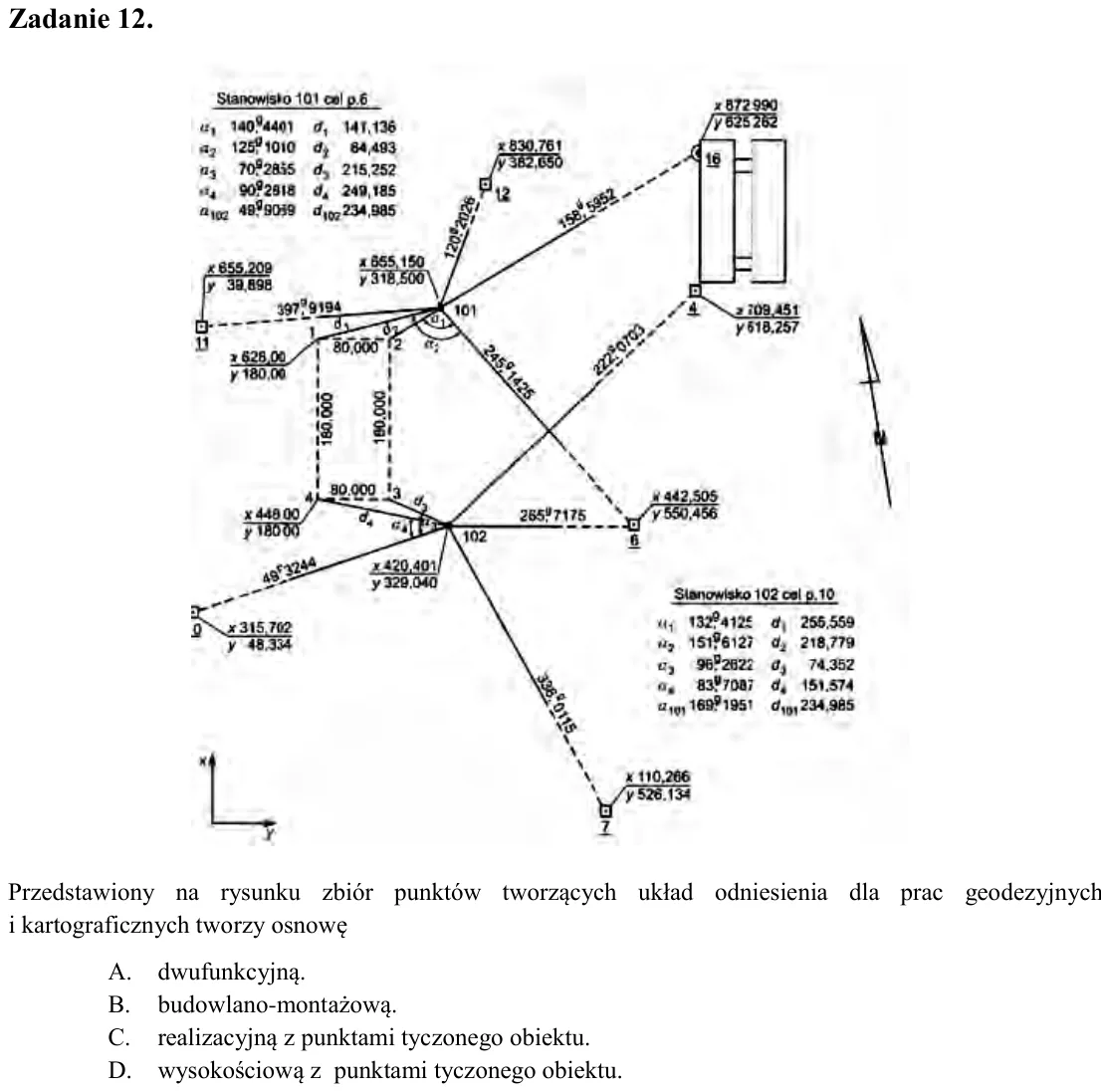

Zadanie 12. Przedstawiony na rysunku zbiór punktów tworzących układ odniesienia dla prac geodezyjnych i kartograficznych tworzy osnowę A. dwufunkcyjną. B. budowlano-montażową. C. realizacyjną z punktami tyczonego obiektu

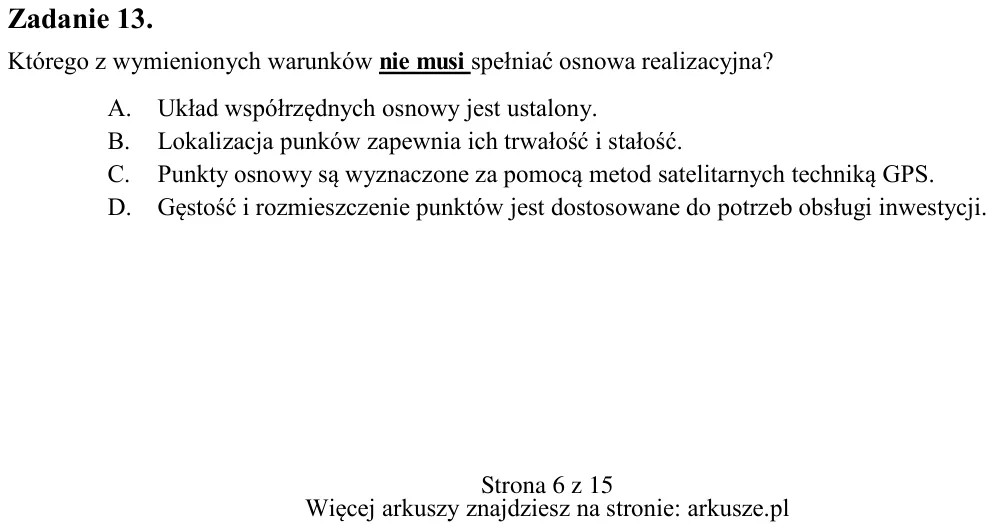

Zadanie 13. Którego z wymienionych warunków nie musi spełniać osnowa realizacyjna? A. Układ współrzędnych osnowy jest ustalony. B. Lokalizacja punków zapewnia ich trwałość i stałość. C. Punkty osnowy są wyznaczone za pom

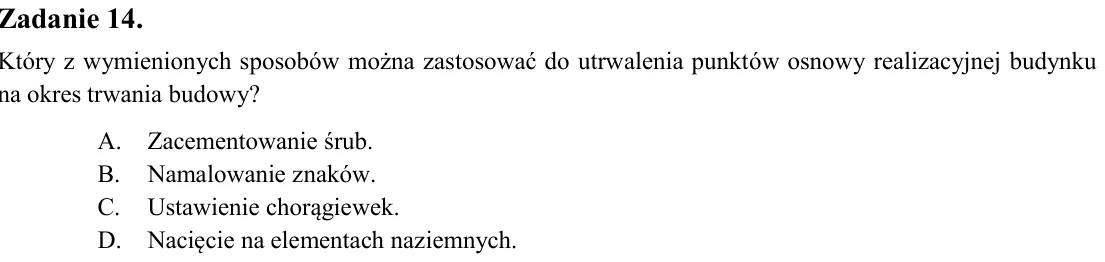

Zadanie 14. Który z wymienionych sposobów można zastosować do utrwalenia punktów osnowy realizacyjnej budynku na okres trwania budowy? A. Zacementowanie śrub. B. Namalowanie znaków. C. Ustawienie chorągiewek. D. Nacięcie

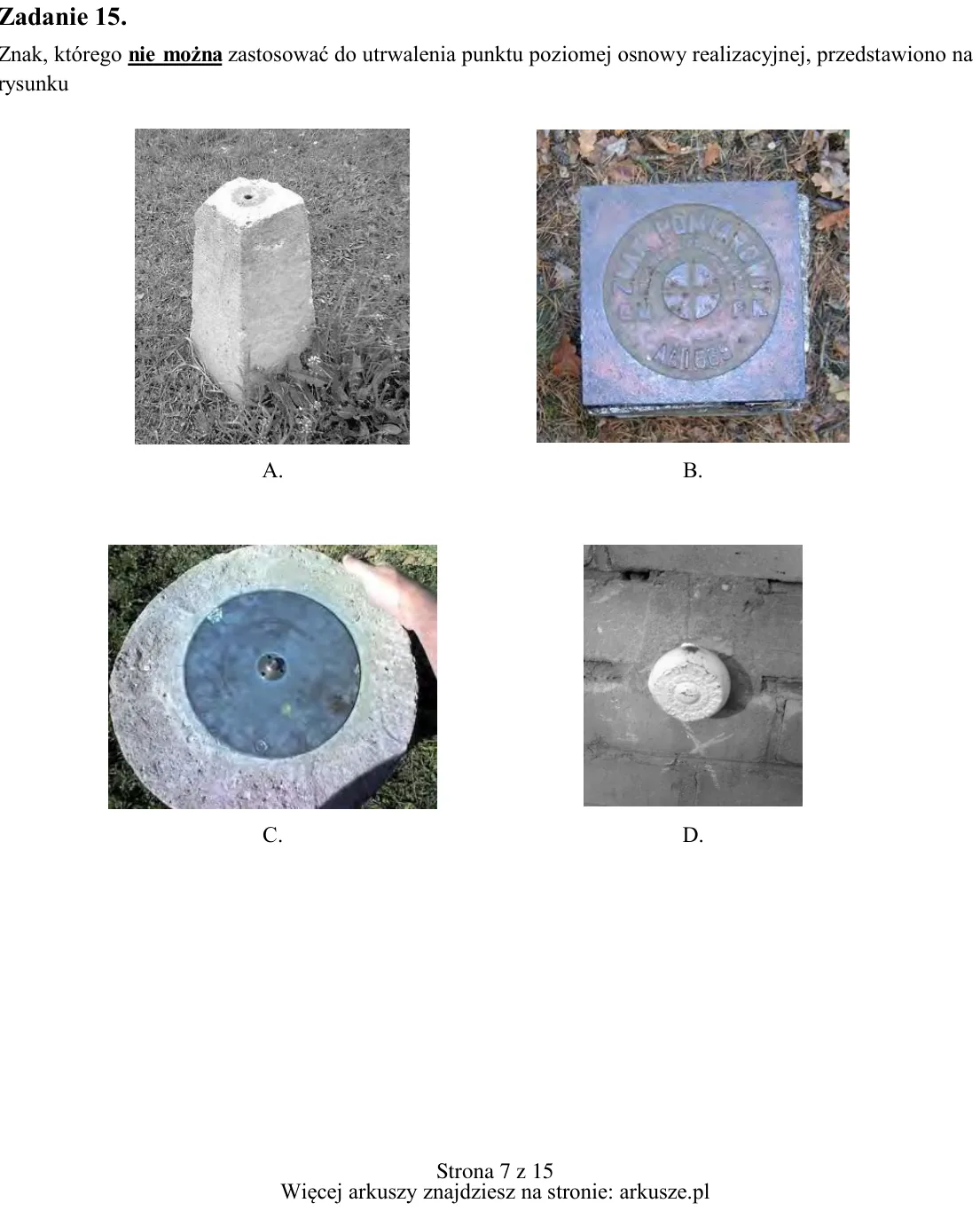

Zadanie 15. Znak, którego nie można zastosować do utrwalenia punktu poziomej osnowy realizacyjnej, przedstawiono na rysunku A. B. C. D.

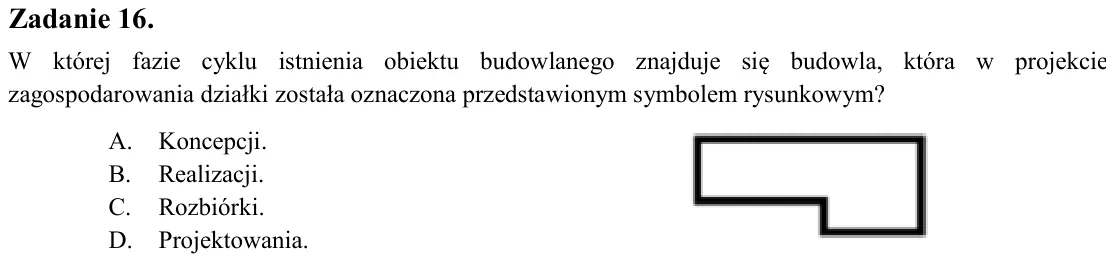

Zadanie 16. W której fazie cyklu istnienia obiektu budowlanego znajduje się budowla, która w projekcie zagospodarowania działki została oznaczona przedstawionym symbolem rysunkowym? A. Koncepcji. B. Realizacji. C. Rozbió

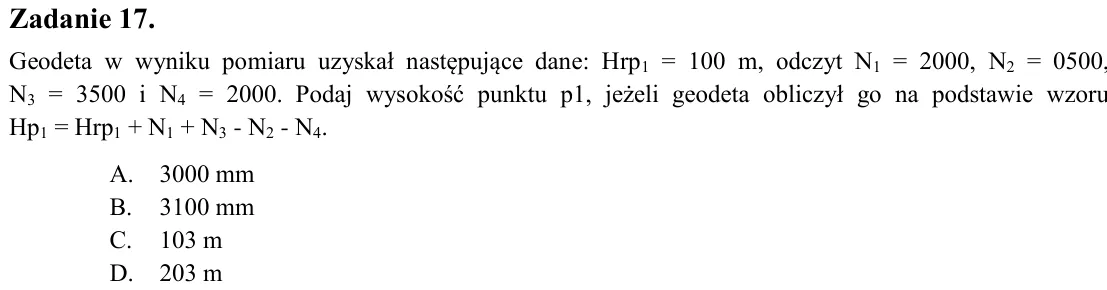

Zadanie 17. Geodeta w wyniku pomiaru uzyskał następujące dane: Hrp1 = 100 m, odczyt N1 = 2000, N2 = 0500, N3 = 3500 i N4 = 2000. Podaj wysokość punktu p1, jeżeli geodeta obliczył go na podstawie wzoru Hp1 = Hrp1 + N1 + N

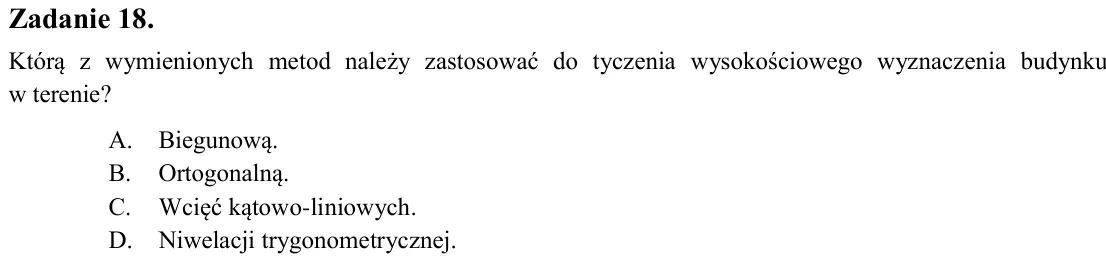

Zadanie 18. Którą z wymienionych metod należy zastosować do tyczenia wysokościowego wyznaczenia budynku w terenie? A. Biegunową. B. Ortogonalną. C. Wcięć kątowo-liniowych. D. Niwelacji trygonometrycznej.

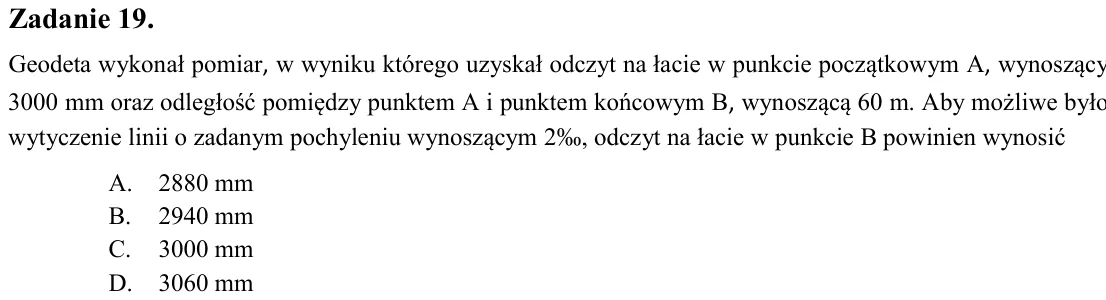

Zadanie 19. Geodeta wykonał pomiar, w wyniku którego uzyskał odczyt na łacie w punkcie początkowym A, wynoszący 3000 mm oraz odległość pomiędzy punktem A i punktem końcowym B, wynoszącą 60 m. Aby możliwe było wytyczenie

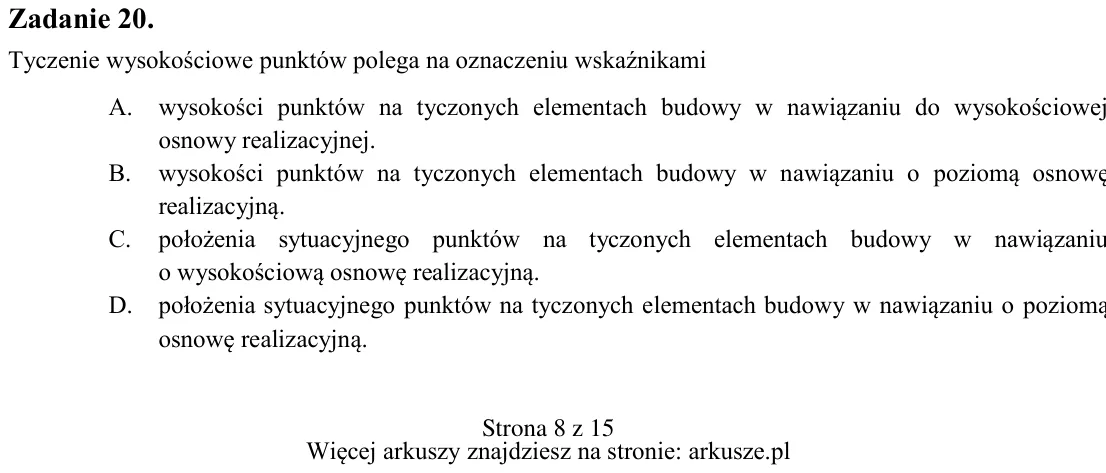

Zadanie 20. Tyczenie wysokościowe punktów polega na oznaczeniu wskaźnikami A. wysokości punktów na tyczonych elementach budowy w nawiązaniu do wysokościowej osnowy realizacyjnej. B. wysokości punktów na tyczonych element

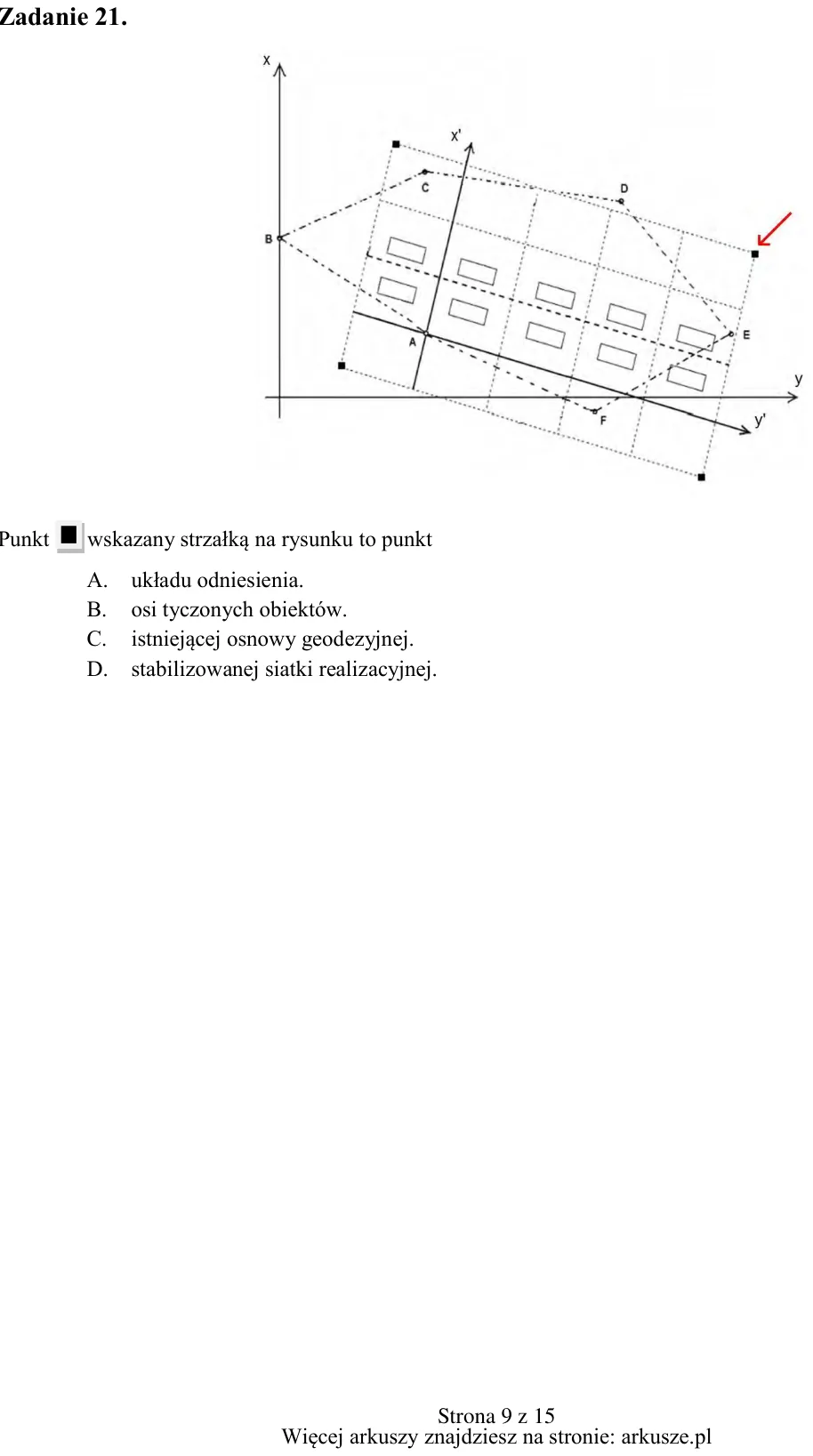

Zadanie 21. Punkt wskazany strzałką na rysunku to punkt A. układu odniesienia. B. osi tyczonych obiektów. C. istniejącej osnowy geodezyjnej. D. stabilizowanej siatki realizacyjnej.

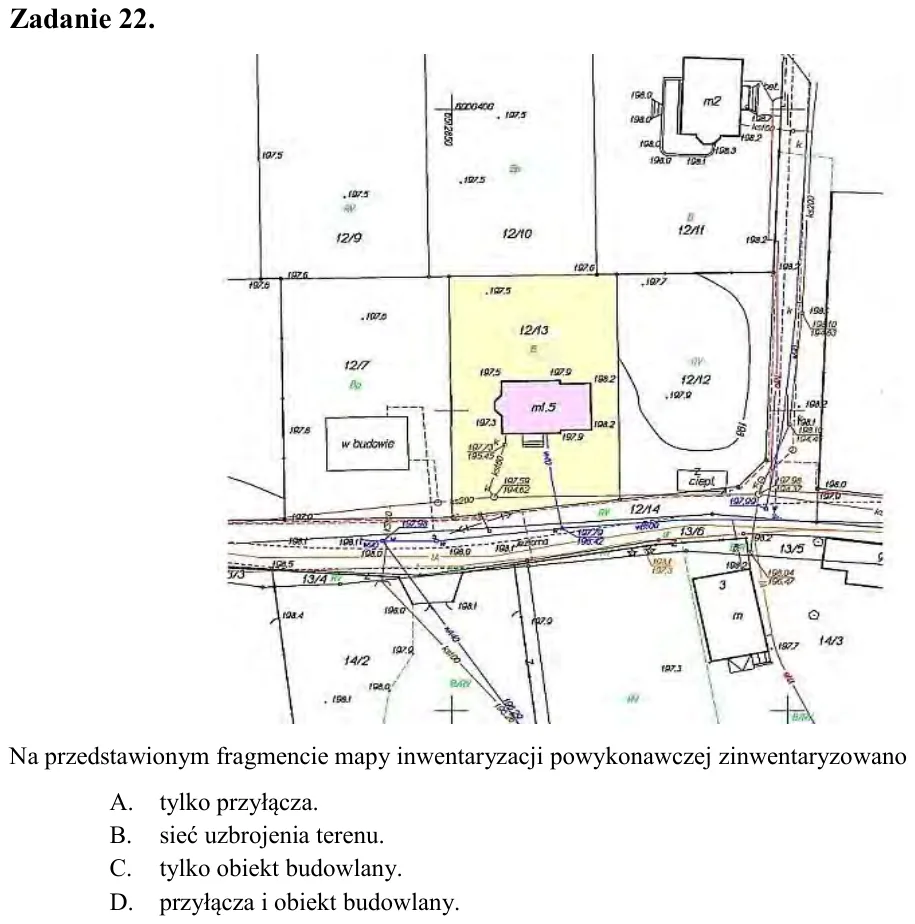

Zadanie 22. Na przedstawionym fragmencie mapy inwentaryzacji powykonawczej zinwentaryzowano A. tylko przyłącza. B. sieć uzbrojenia terenu. C. tylko obiekt budowlany. D. przyłącza i obiekt budowlany.

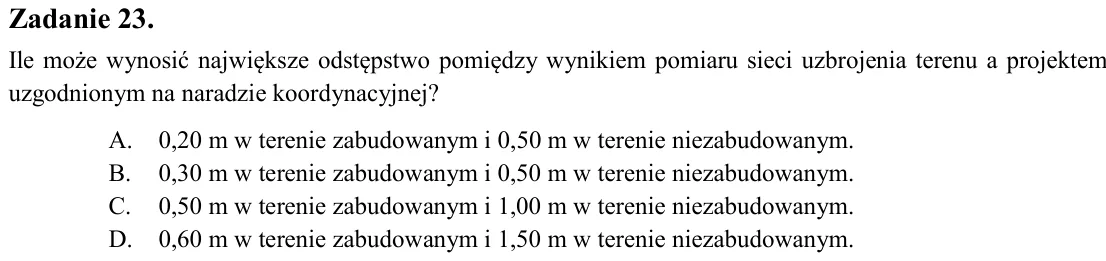

Zadanie 23. Ile może wynosić największe odstępstwo pomiędzy wynikiem pomiaru sieci uzbrojenia terenu a projektem uzgodnionym na naradzie koordynacyjnej? A. 0,20 m w terenie zabudowanym i 0,50 m w terenie niezabudowanym.

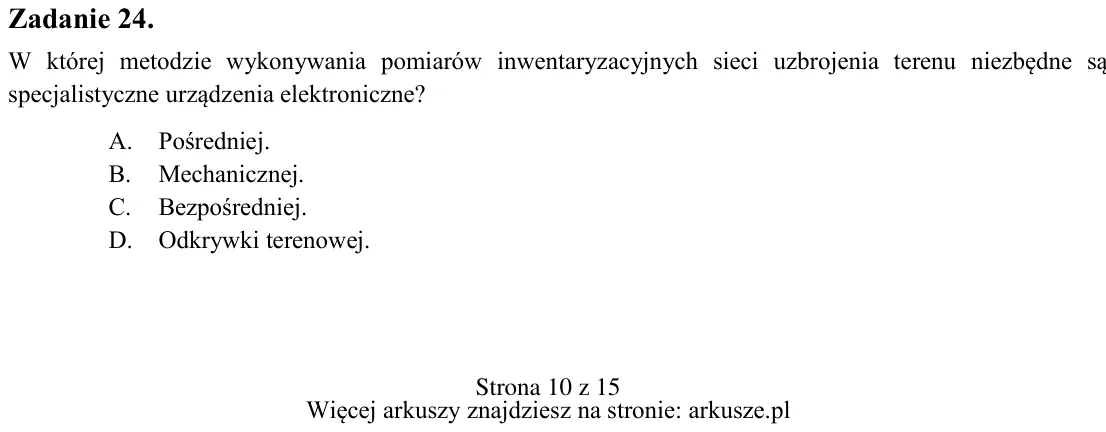

Zadanie 24. W której metodzie wykonywania pomiarów inwentaryzacyjnych sieci uzbrojenia terenu niezbędne są specjalistyczne urządzenia elektroniczne? A. Pośredniej. B. Mechanicznej. C. Bezpośredniej. D. Odkrywki terenowej

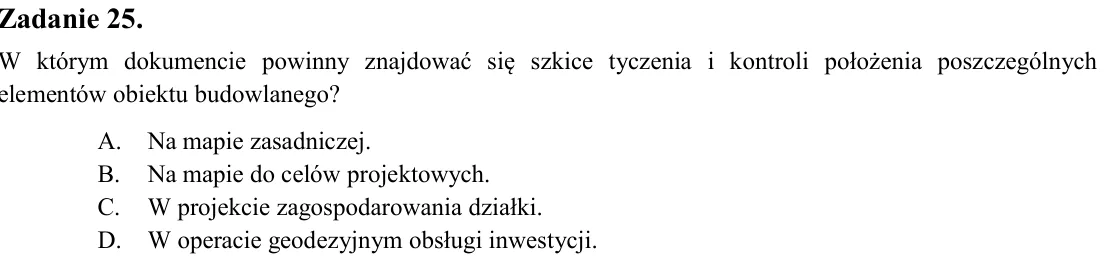

Zadanie 25. W którym dokumencie powinny znajdować się szkice tyczenia i kontroli położenia poszczególnych elementów obiektu budowlanego? A. Na mapie zasadniczej. B. Na mapie do celów projektowych. C. W projekcie zagospod

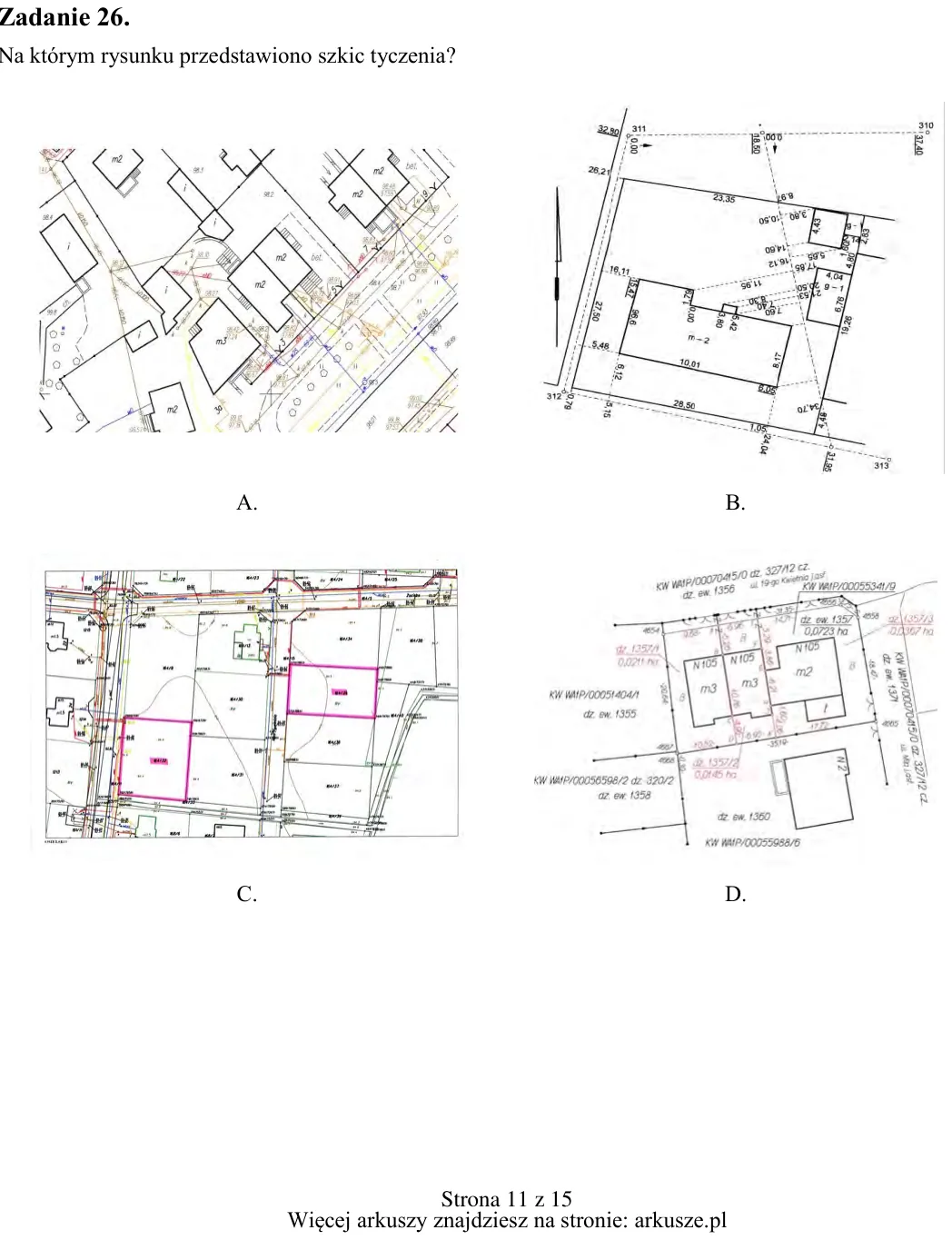

Zadanie 26. Na którym rysunku przedstawiono szkic tyczenia? A. B. C. D.

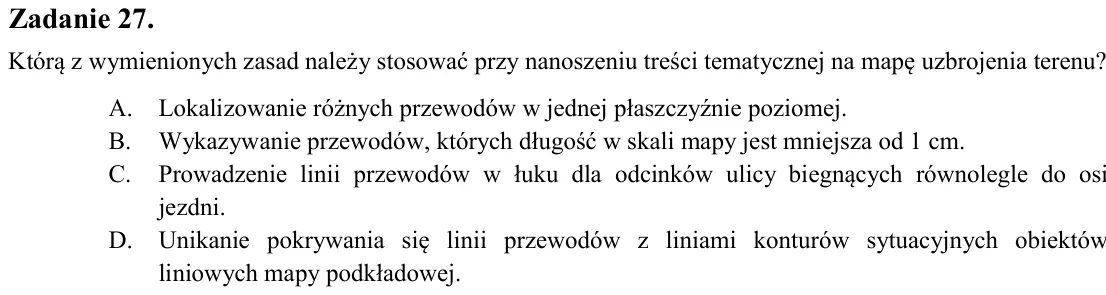

Zadanie 27. Którą z wymienionych zasad należy stosować przy nanoszeniu treści tematycznej na mapę uzbrojenia terenu? A. Lokalizowanie różnych przewodów w jednej płaszczyźnie poziomej. B. Wykazywanie przewodów, których dł

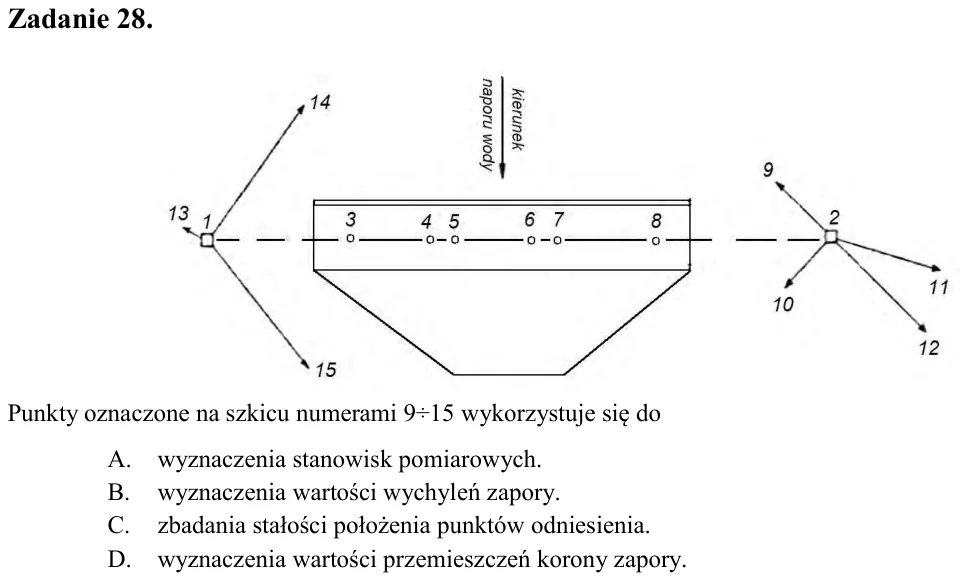

Zadanie 28. Punkty oznaczone na szkicu numerami 9÷15 wykorzystuje się do A. wyznaczenia stanowisk pomiarowych. B. wyznaczenia wartości wychyleń zapory. C. zbadania stałości położenia punktów odniesienia. D. wyznaczenia w

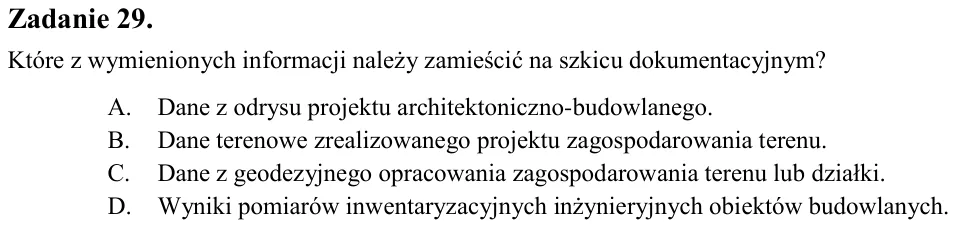

Zadanie 29. Które z wymienionych informacji należy zamieścić na szkicu dokumentacyjnym? A. Dane z odrysu projektu architektoniczno-budowlanego. B. Dane terenowe zrealizowanego projektu zagospodarowania terenu. C. Dane z

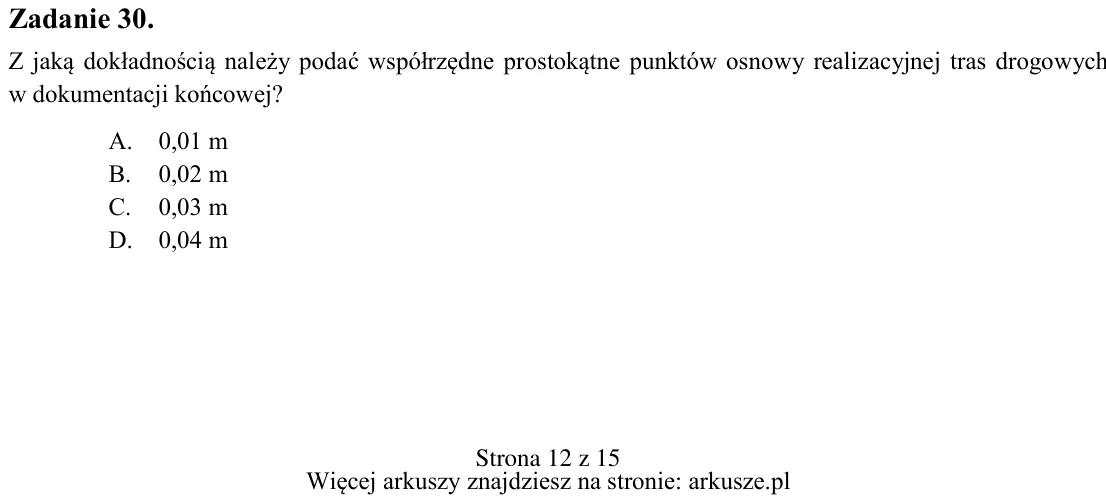

Zadanie 30. Z jaką dokładnością należy podać współrzędne prostokątne punktów osnowy realizacyjnej tras drogowych w dokumentacji końcowej? A. 0,01 m B. 0,02 m C. 0,03 m D. 0,04 m

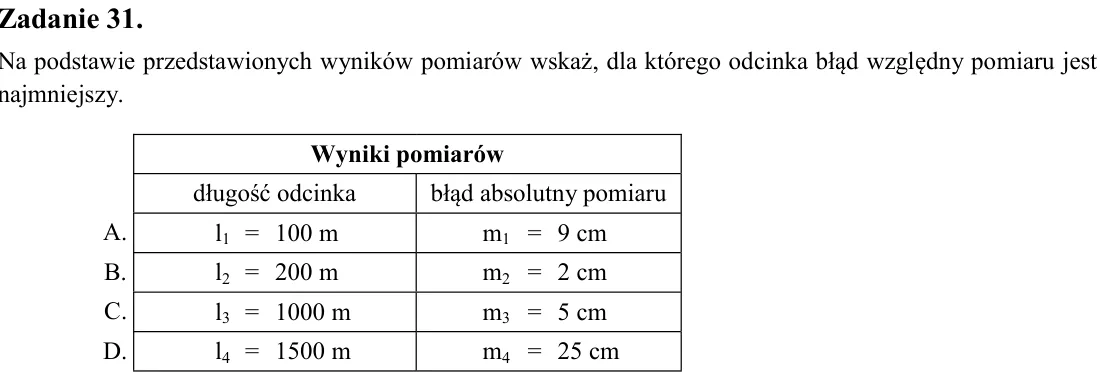

Zadanie 31. Na podstawie przedstawionych wyników pomiarów wskaż, dla którego odcinka błąd względny pomiaru jest najmniejszy.

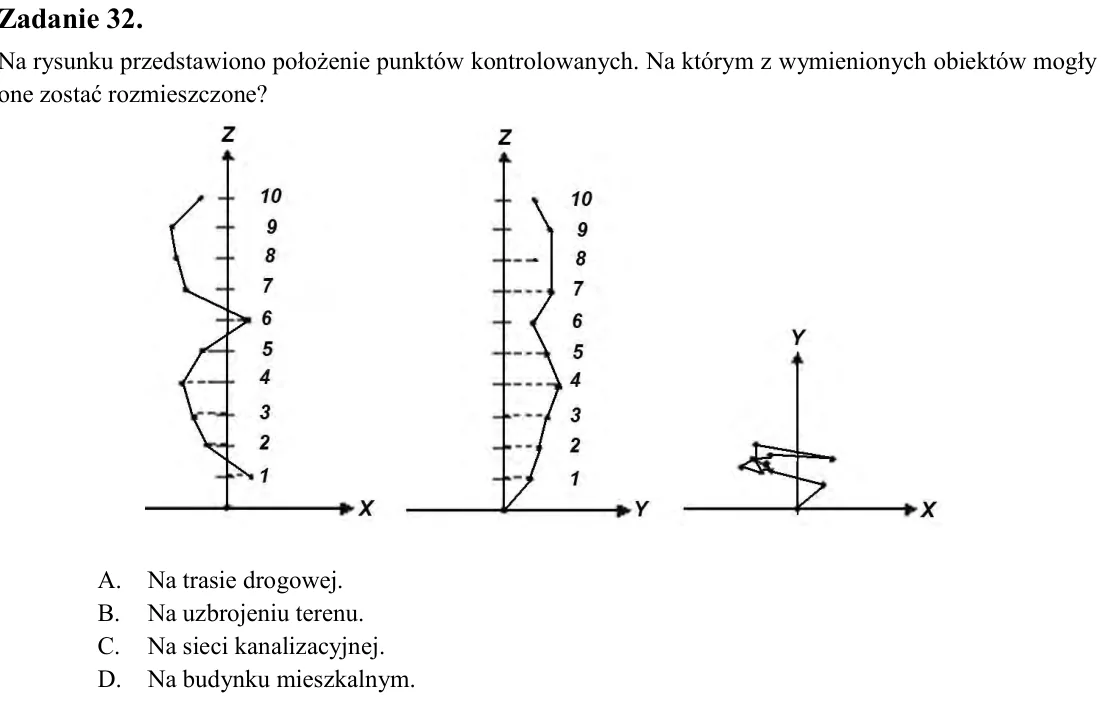

Zadanie 32. Na rysunku przedstawiono położenie punktów kontrolowanych. Na którym z wymienionych obiektów mogły one zostać rozmieszczone? A. Na trasie drogowej. B. Na uzbrojeniu terenu. C. Na sieci kanalizacyjnej. D. Na b

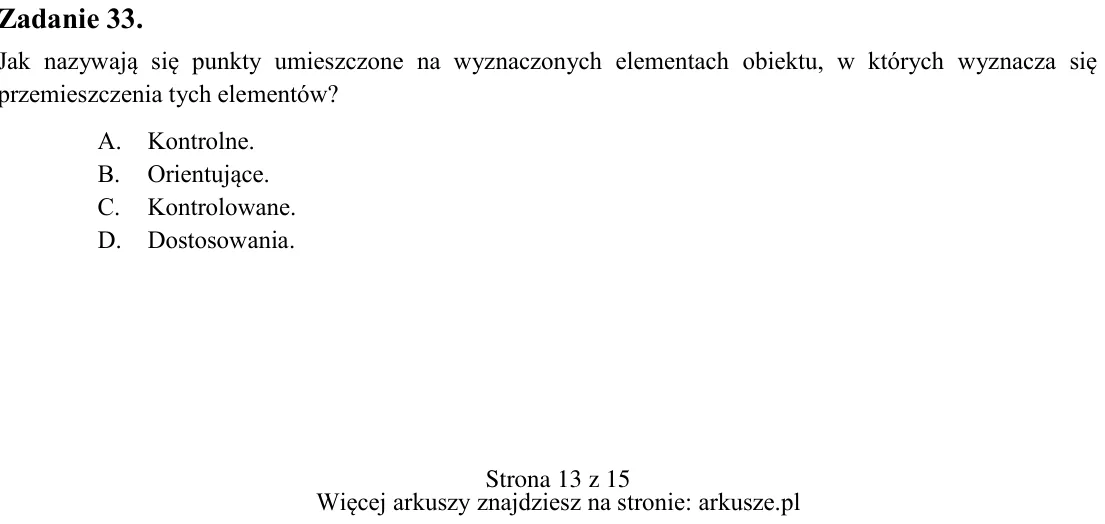

Zadanie 33. Jak nazywają się punkty umieszczone na wyznaczonych elementach obiektu, w których wyznacza się przemieszczenia tych elementów? A. Kontrolne. B. Orientujące. C. Kontrolowane. D. Dostosowania. Wyniki pomiarów d

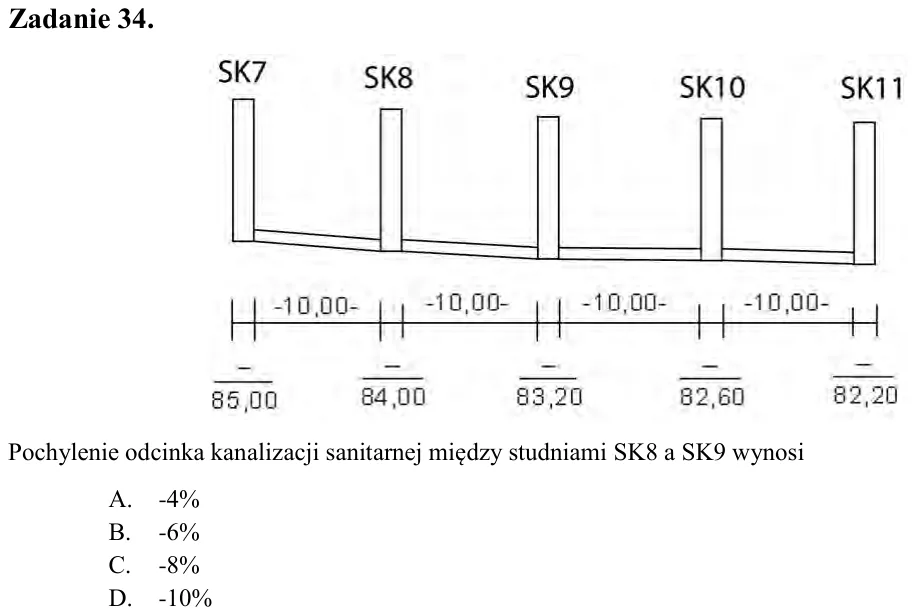

Zadanie 34. Pochylenie odcinka kanalizacji sanitarnej między studniami SK8 a SK9 wynosi A. -4% B. -6% C. -8% D. -10%

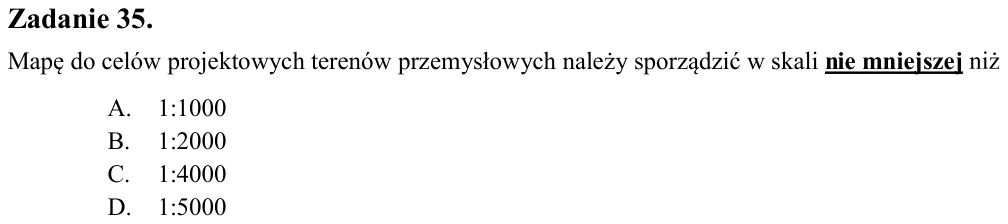

Zadanie 35. Mapę do celów projektowych terenów przemysłowych należy sporządzić w skali nie mniejszej A. 1:1000 B. 1:2000 C. 1:4000 D. 1:5000

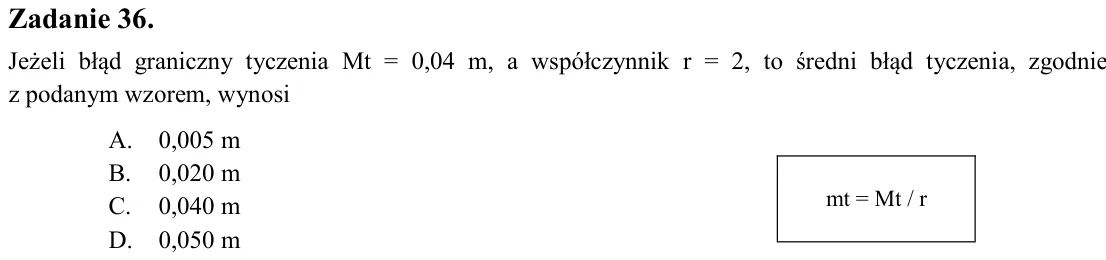

Zadanie 36. Jeżeli błąd graniczny tyczenia Mt = 0,04 m, a współczynnik r = 2, to średni błąd tyczenia, zgodnie z podanym wzorem, wynosi A. 0,005 m B. 0,020 m C. 0,040 m D. 0,050 m

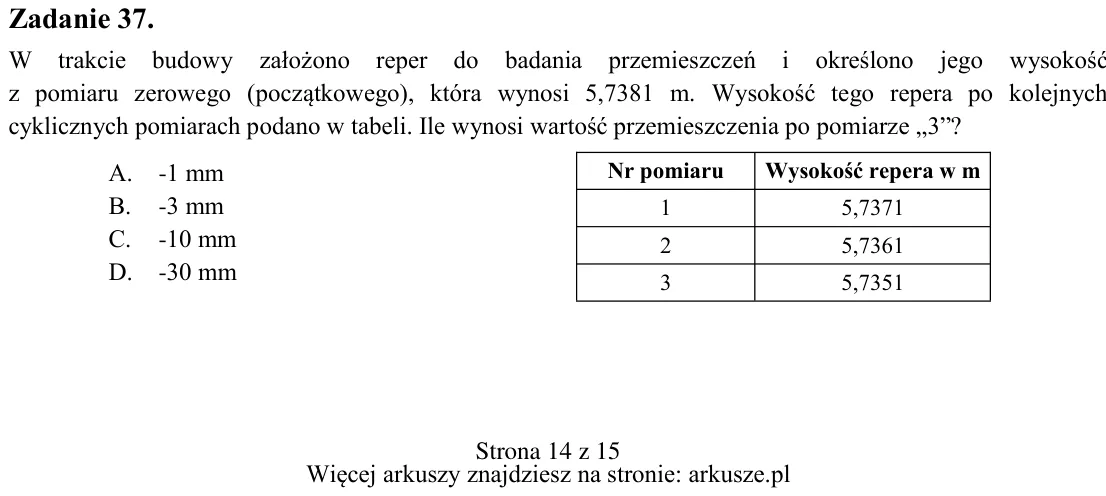

Zadanie 37. W trakcie budowy założono reper do badania przemieszczeń i określono jego wysokość z pomiaru zerowego (początkowego), która wynosi 5,7381 m. Wysokość tego repera po kolejnych cyklicznych pomiarach podano w ta

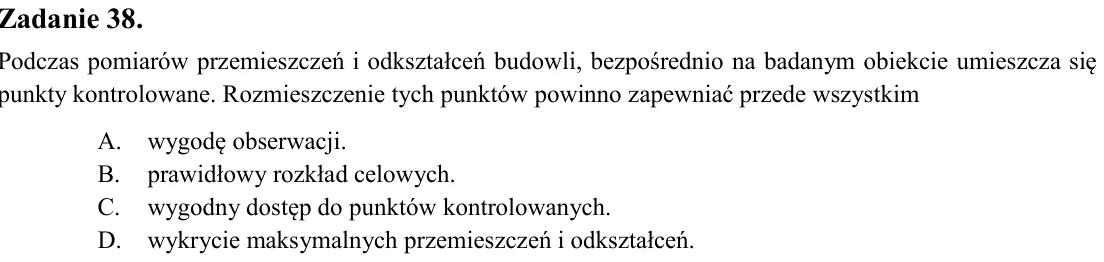

Zadanie 38. Podczas pomiarów przemieszczeń i odkształceń budowli, bezpośrednio na badanym obiekcie umieszcza się punkty kontrolowane. Rozmieszczenie tych punktów powinno zapewniać przede wszystkim A. wygodę obserwacji. B

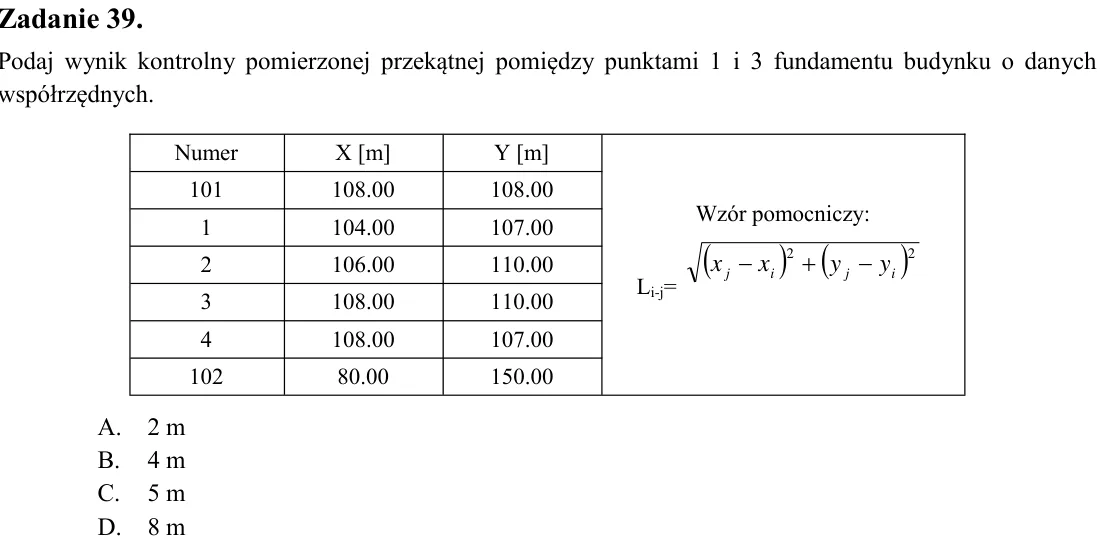

Zadanie 39. Podaj wynik kontrolny pomierzonej przekątnej pomiędzy punktami 1 i 3 fundamentu budynku o danych współrzędnych. A. 2 m B. 4 m C. 5 m D. 8 m

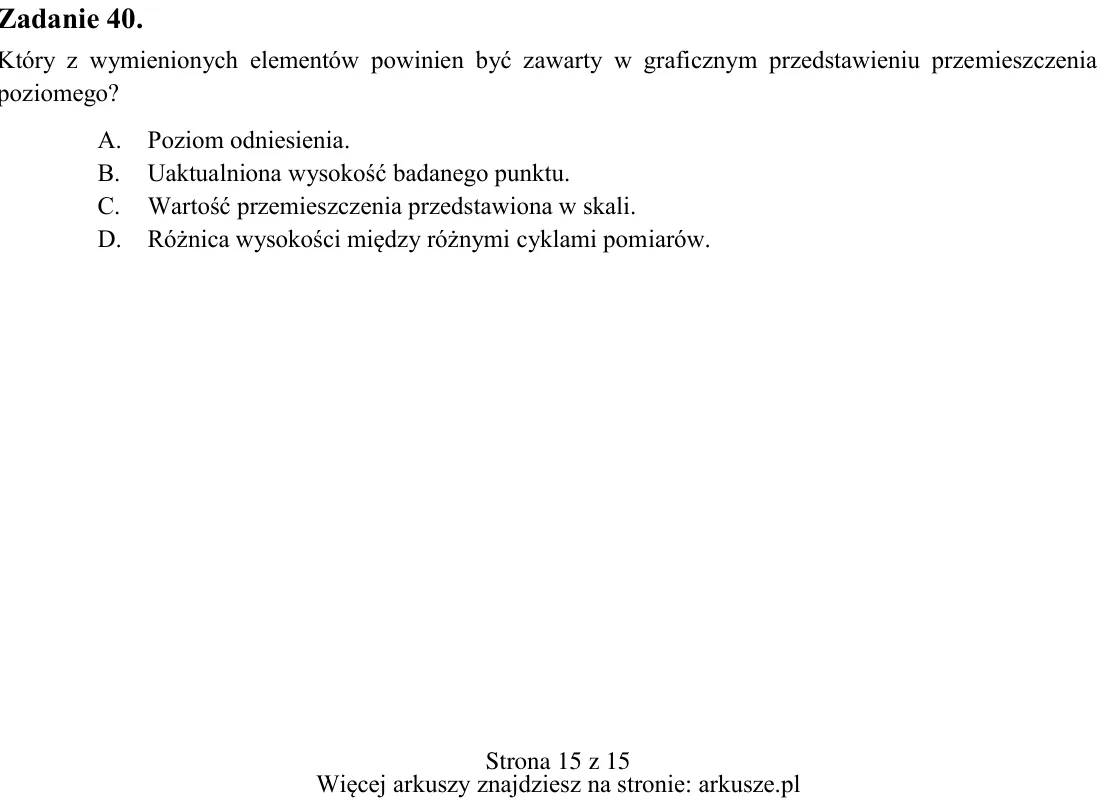

Zadanie 40. Który z wymienionych elementów powinien być zawarty w graficznym przedstawieniu przemieszczenia poziomego? A. Poziom odniesienia. B. Uaktualniona wysokość badanego punktu. C. Wartość przemieszczenia przedstaw
