B35 · Egzamin zawodowy · czerwiec 2018

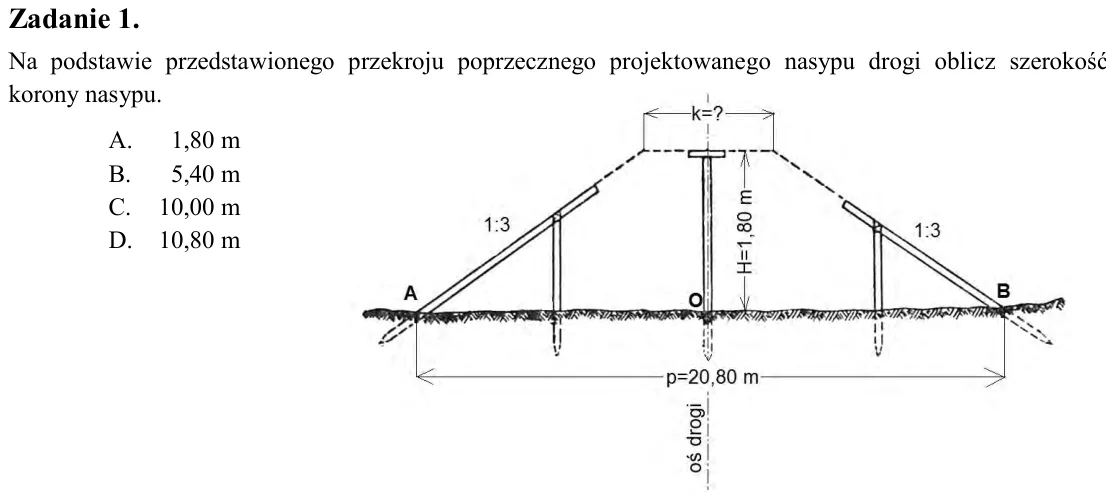

Zadanie 1. Na podstawie przedstawionego przekroju poprzecznego projektowanego nasypu drogi oblicz szerokość korony nasypu. A. 1,80 m B. 5,40 m C. 10,00 m D. 10,80 m

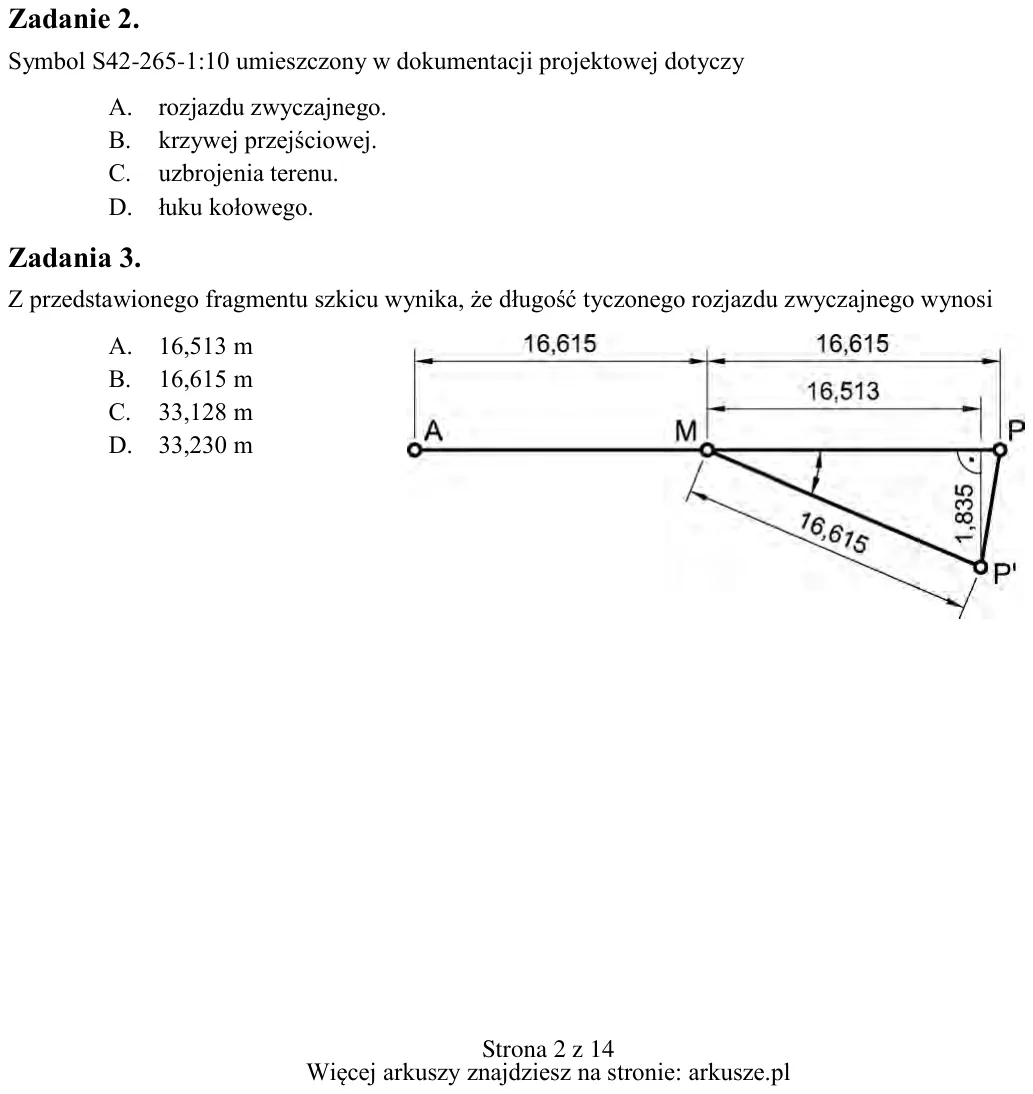

Zadanie 2. Symbol S42-265-1:10 umieszczony w dokumentacji projektowej dotyczy A. rozjazdu zwyczajnego. B. krzywej przejściowej. C. uzbrojenia terenu. D. łuku kołowego. Zadania 3. Z przedstawionego fragmentu szkicu wynika

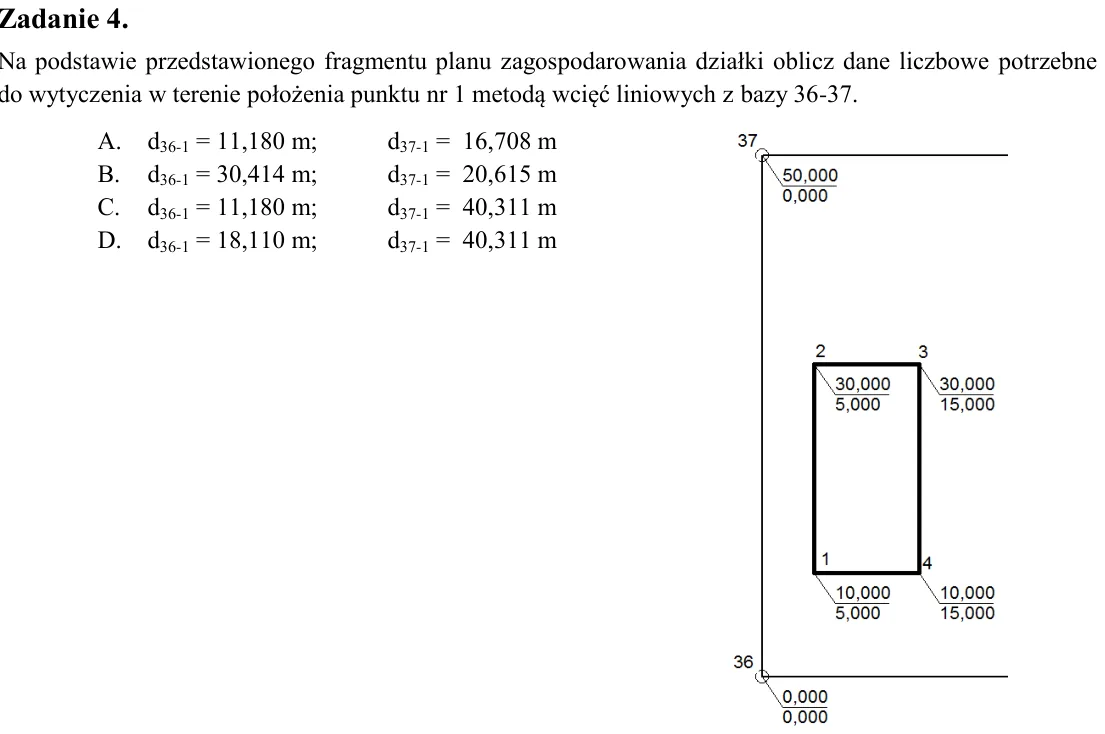

Zadanie 4. Na podstawie przedstawionego fragmentu planu zagospodarowania działki oblicz dane liczbowe potrzebne do wytyczenia w terenie położenia punktu nr 1 metodą wcięć liniowych z bazy 36-37. A. d36-1 = 11,180 m; d37-

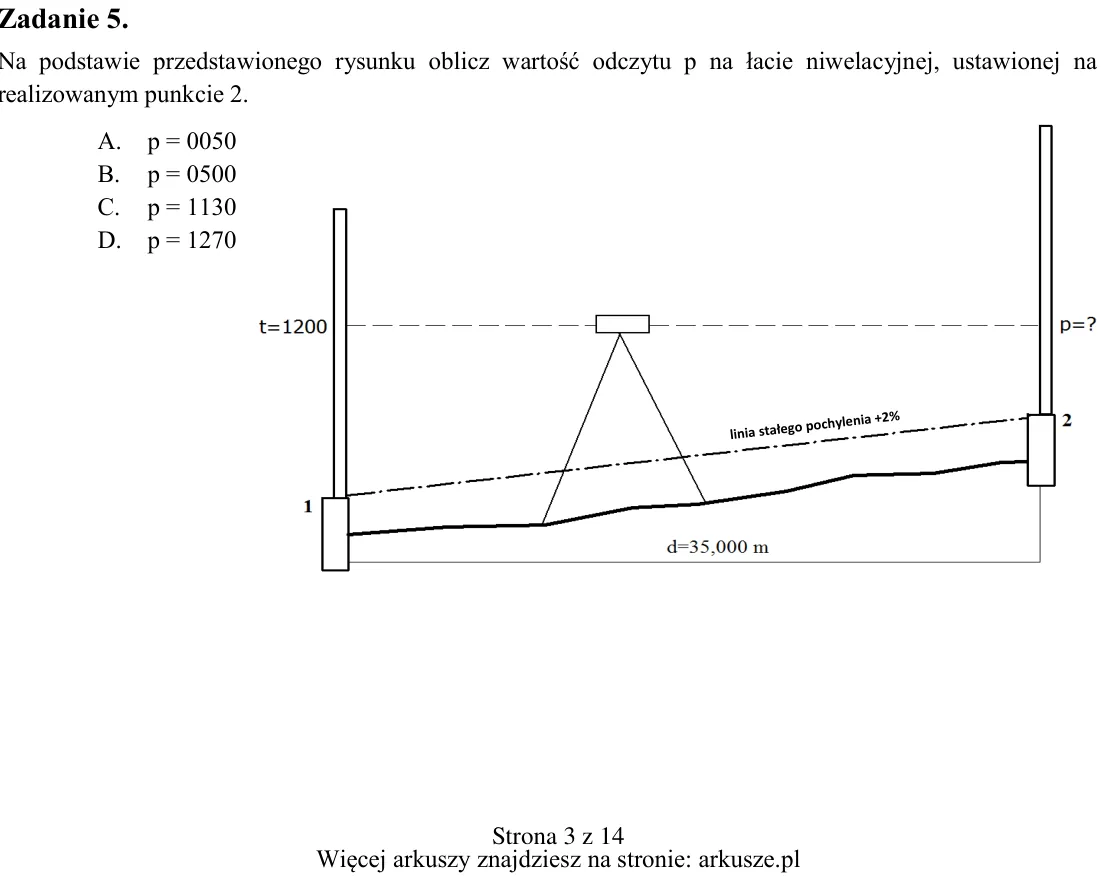

Zadanie 5. Na podstawie przedstawionego rysunku oblicz wartość odczytu p na łacie niwelacyjnej, ustawionej na realizowanym punkcie 2. A. p = 0050 B. p = 0500 C. p = 1130 D. p = 1270

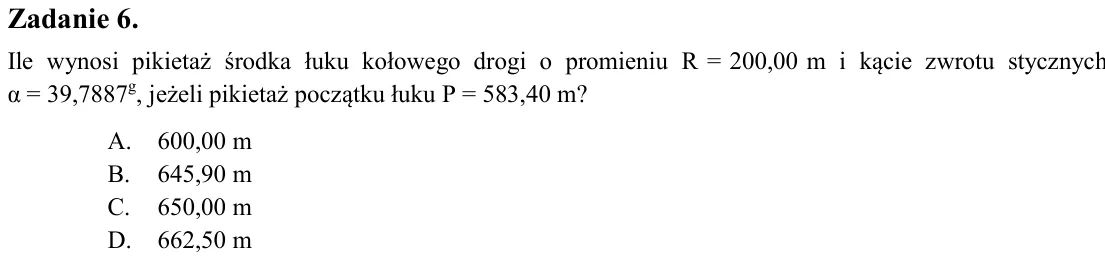

Zadanie 6. Ile wynosi pikietaż środka łuku kołowego drogi o promieniu R = 200,00 m i kącie zwrotu stycznych α = 39,7887g, jeżeli pikietaż początku łuku P = 583,40 m? A. 600,00 m B. 645,90 m C. 650,00 m D. 662,50 m

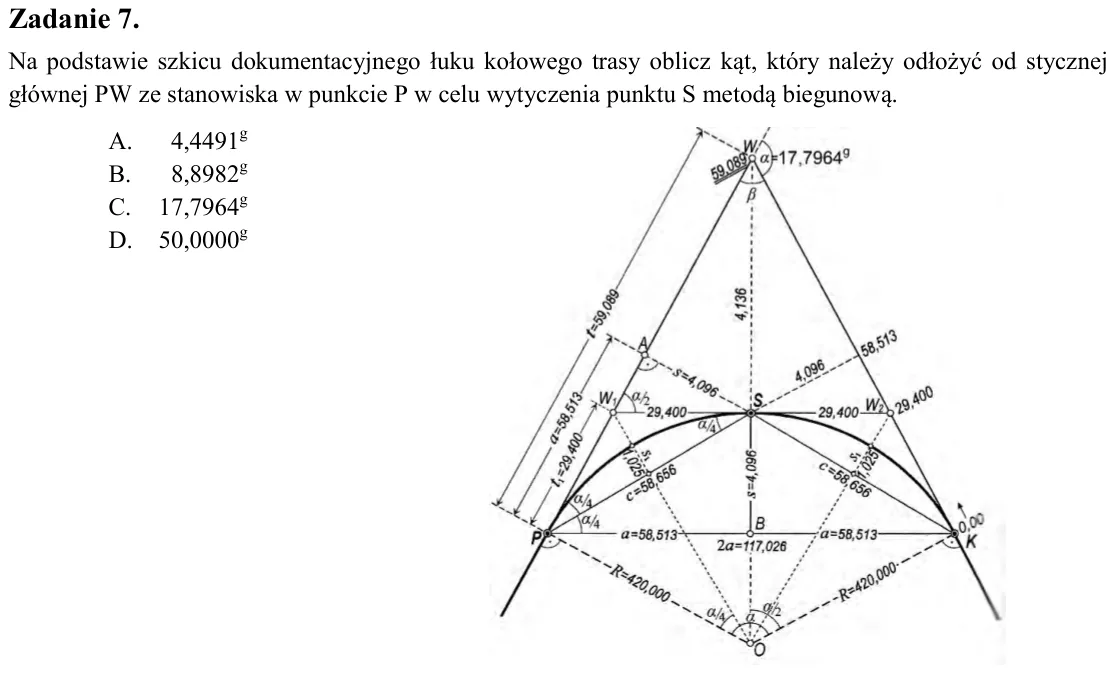

Zadanie 7. Na podstawie szkicu dokumentacyjnego łuku kołowego trasy oblicz kąt, który należy odłożyć od stycznej głównej PW ze stanowiska w punkcie P w celu wytyczenia punktu S metodą biegunową. A. 4,4491g B. 8,8982g C.

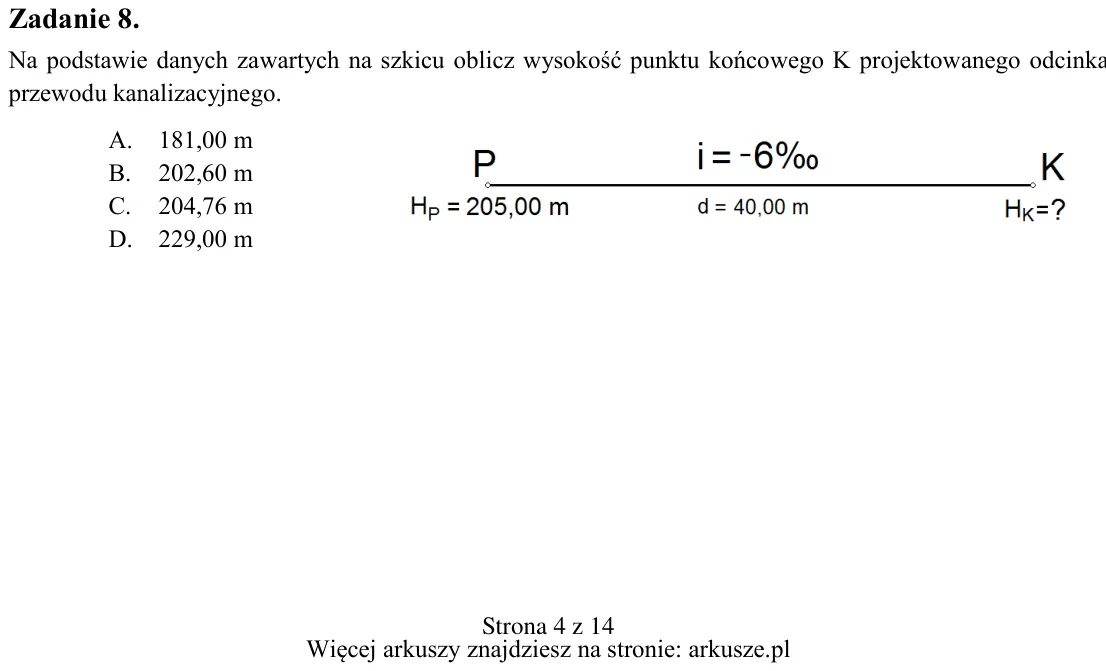

Zadanie 8. Na podstawie danych zawartych na szkicu oblicz wysokość punktu końcowego K projektowanego odcinka przewodu kanalizacyjnego. A. 181,00 m B. 202,60 m C. 204,76 m D. 229,00 m

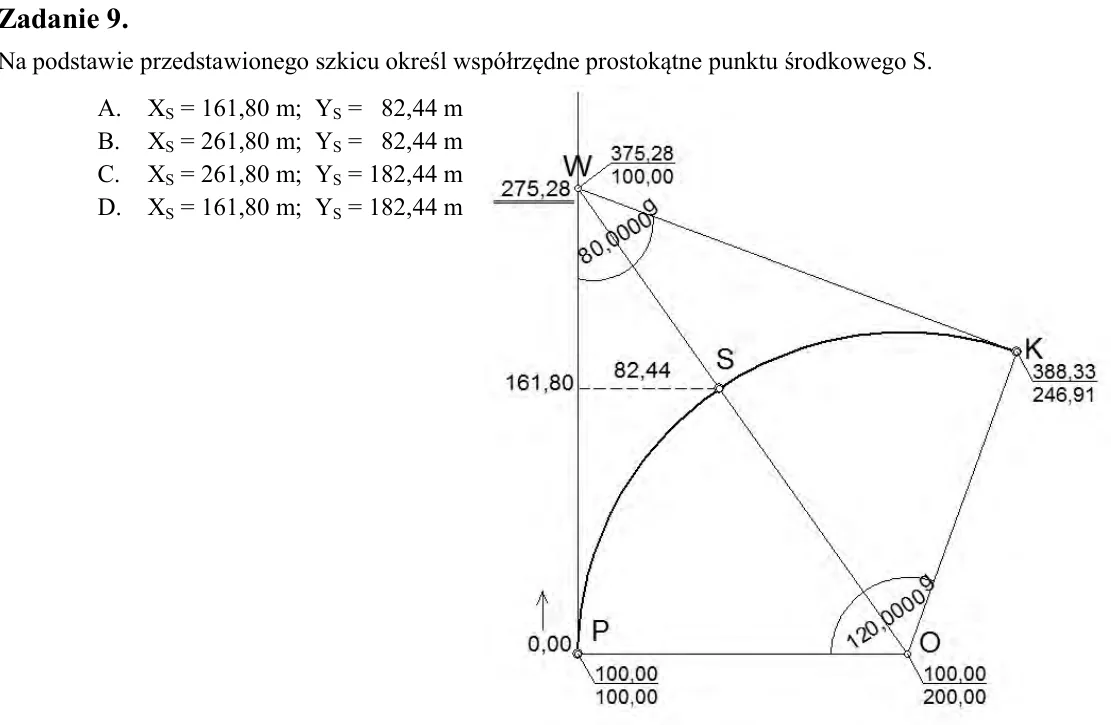

Zadanie 9. Na podstawie przedstawionego szkicu określ współrzędne prostokątne punktu środkowego S. A. XS = 161,80 m; YS = 82,44 m B. XS = 261,80 m; YS = 82,44 m C. XS = 261,80 m; YS = 182,44 m D. XS = 161,80 m; YS = 182,

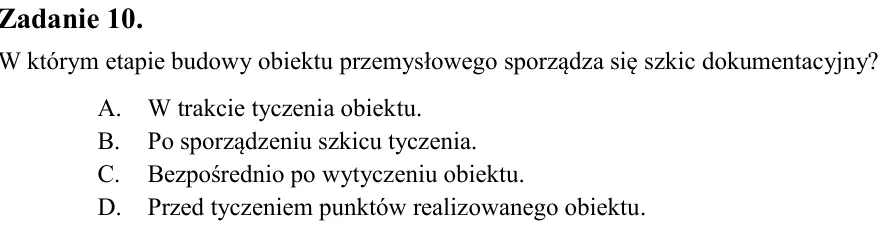

Zadanie 10. W którym etapie budowy obiektu przemysłowego sporządza się szkic dokumentacyjny? A. W trakcie tyczenia obiektu. B. Po sporządzeniu szkicu tyczenia. C. Bezpośrednio po wytyczeniu obiektu. D. Przed tyczeniem pu

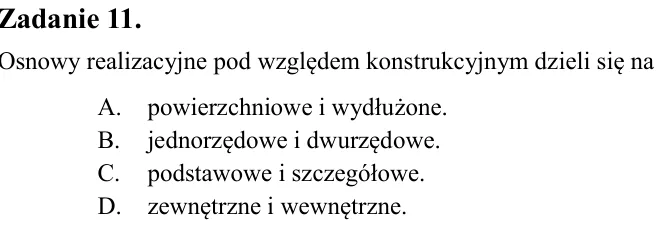

Zadanie 11. Osnowy realizacyjne pod względem konstrukcyjnym dzieli się na A. powierzchniowe i wydłużone. B. jednorzędowe i dwurzędowe. C. podstawowe i szczegółowe. D. zewnętrzne i wewnętrzne.

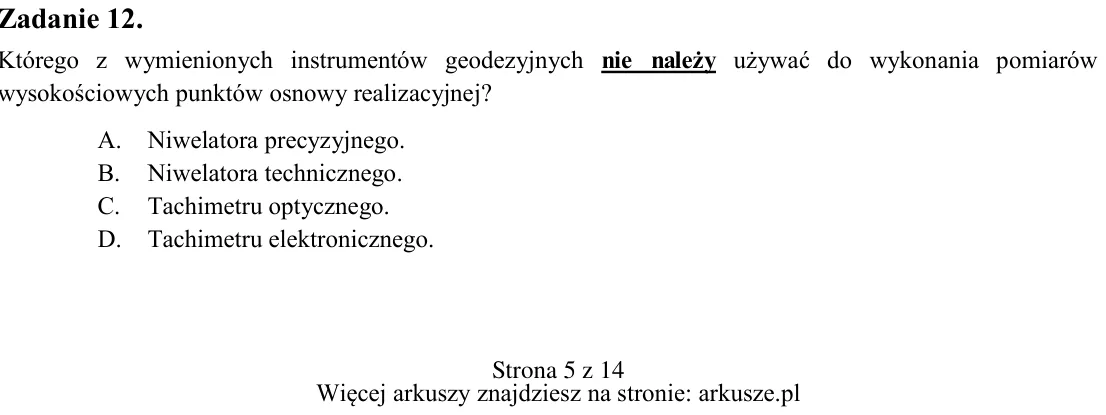

Zadanie 12. Którego z wymienionych instrumentów geodezyjnych nie należy używać do wykonania pomiarów wysokościowych punktów osnowy realizacyjnej? A. Niwelatora precyzyjnego. B. Niwelatora technicznego. C. Tachimetru opty

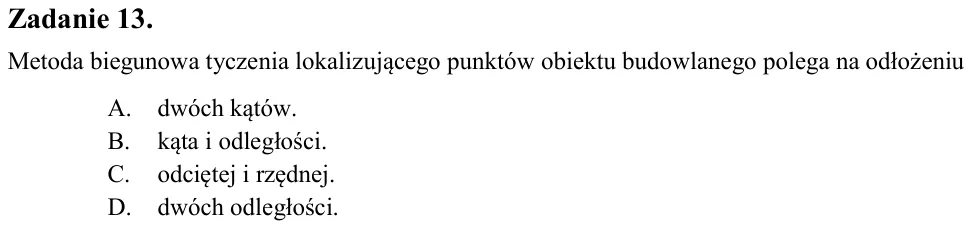

Zadanie 13. Metoda biegunowa tyczenia lokalizującego punktów obiektu budowlanego polega na odłożeniu A. dwóch kątów. B. kąta i odległości. C. odciętej i rzędnej. D. dwóch odległości.

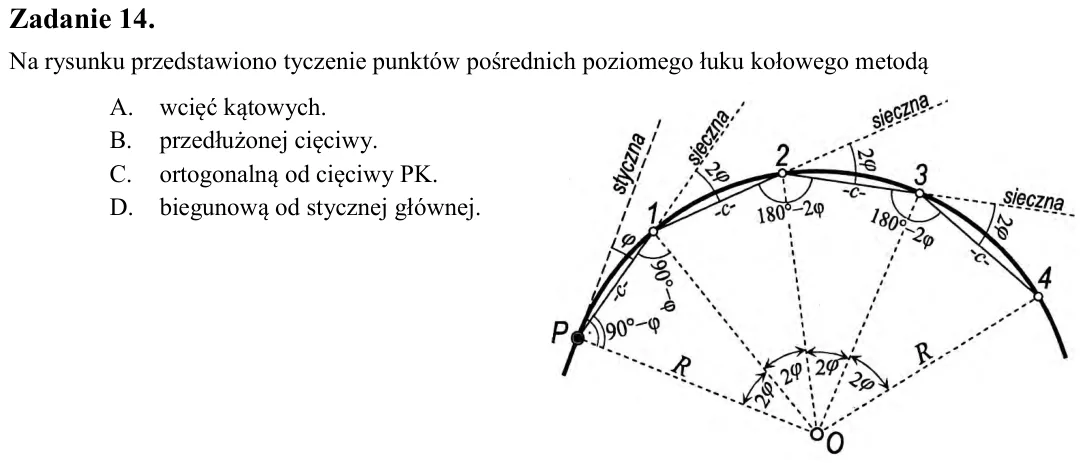

Zadanie 14. Na rysunku przedstawiono tyczenie punktów pośrednich poziomego łuku kołowego metodą A. wcięć kątowych. B. przedłużonej cięciwy. C. ortogonalną od cięciwy PK. D. biegunową od stycznej głównej.

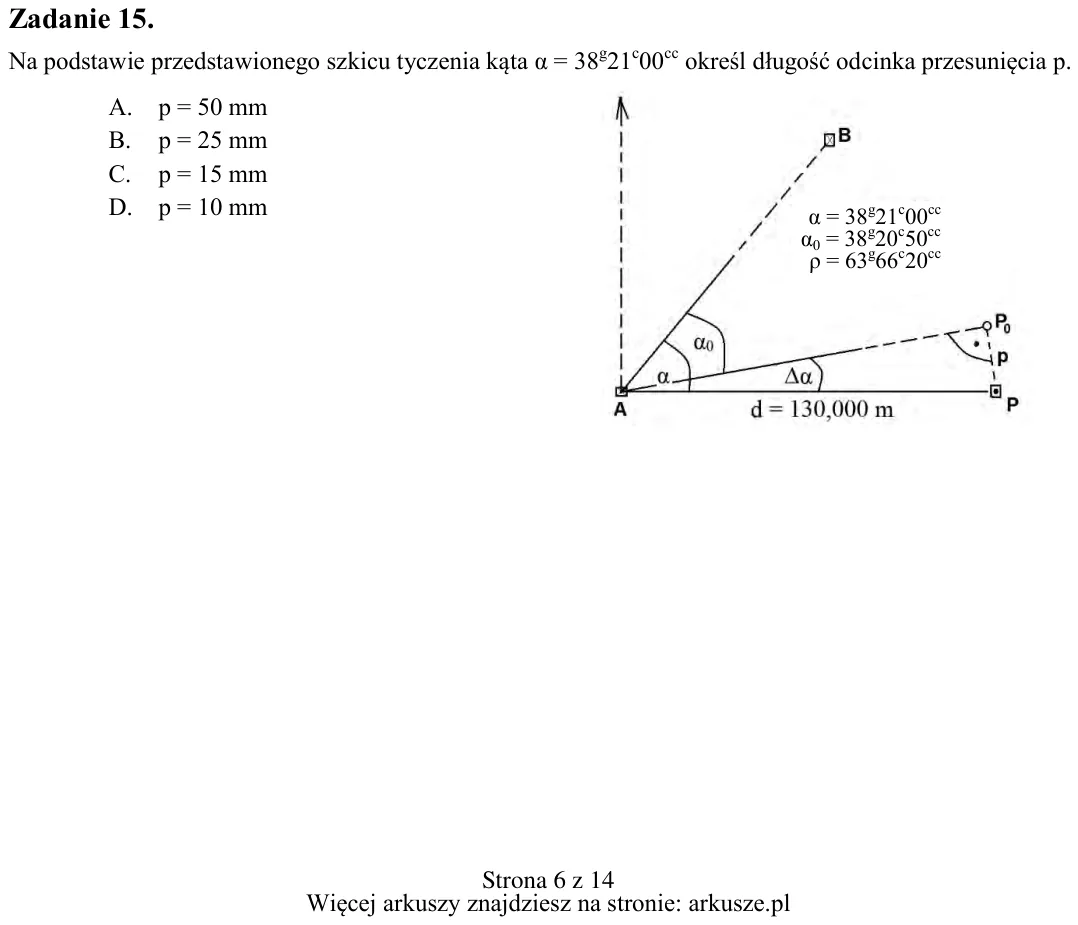

Zadanie 15. Na podstawie przedstawionego szkicu tyczenia kąta α = 38g21c00cc określ długość odcinka przesunięcia p. A. p = 50 mm B. p = 25 mm C. p = 15 mm D. p = 10 mm α = 38g21c00cc α0 = 38g20c50cc ρ = 63g66c20cc

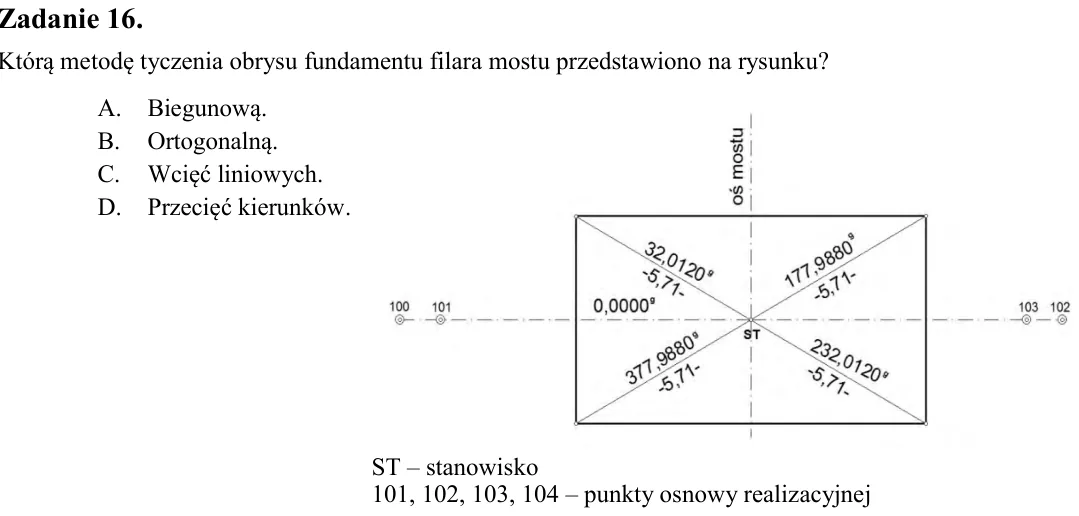

Zadanie 16. Którą metodę tyczenia obrysu fundamentu filara mostu przedstawiono na rysunku? A. Biegunową. B. Ortogonalną. C. Wcięć liniowych. D. Przecięć kierunków.

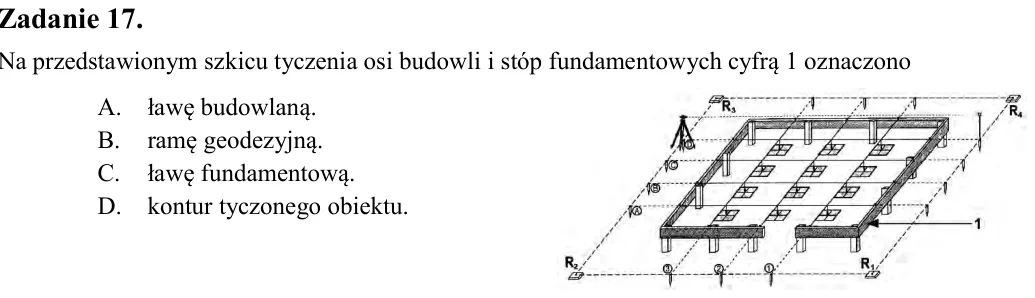

Zadanie 17. Na przedstawionym szkicu tyczenia osi budowli i stóp fundamentowych cyfrą 1 oznaczono A. ławę budowlaną. B. ramę geodezyjną. C. ławę fundamentową. D. kontur tyczonego obiektu.

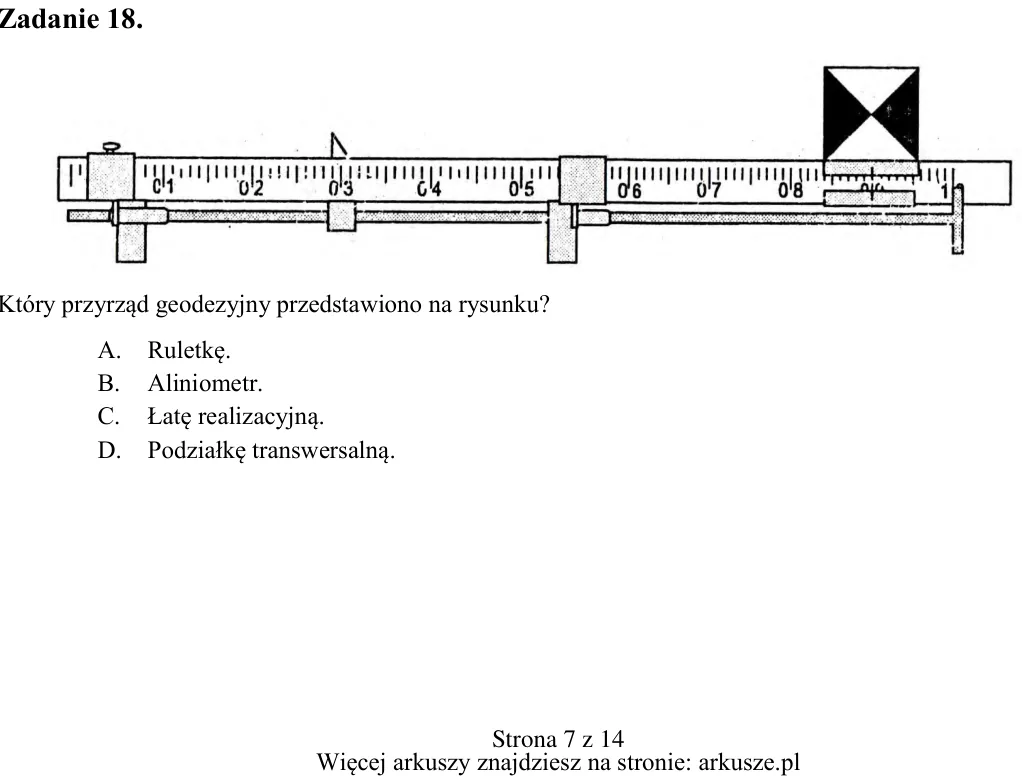

Zadanie 18. Który przyrząd geodezyjny przedstawiono na rysunku? A. Ruletkę. B. Aliniometr. C. Łatę realizacyjną. D. Podziałkę transwersalną. ST - stanowisko 101, 102, 103, 104 - punkty osnowy realizacyjnej

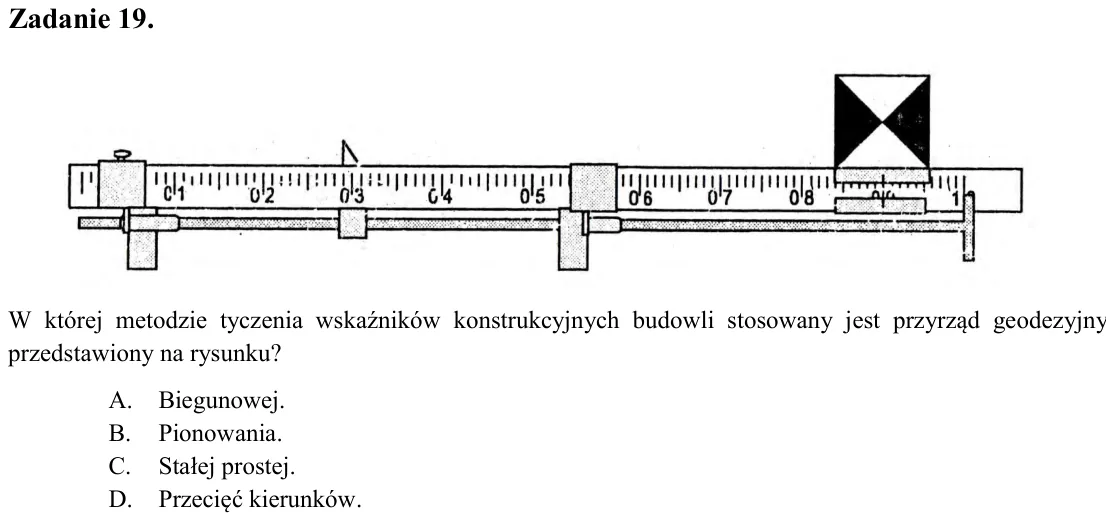

Zadanie 19. W której metodzie tyczenia wskaźników konstrukcyjnych budowli stosowany jest przyrząd geodezyjny przedstawiony na rysunku? A. Biegunowej. B. Pionowania. C. Stałej prostej. D. Przecięć kierunków.

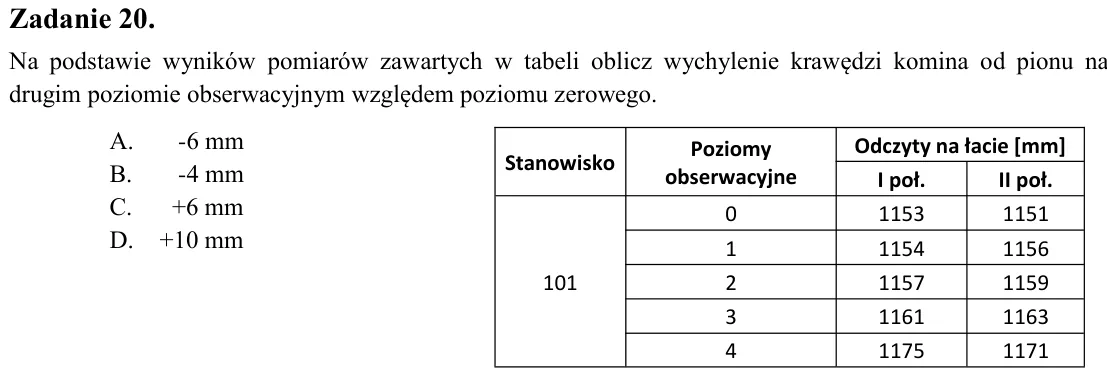

Zadanie 20. Na podstawie wyników pomiarów zawartych w tabeli oblicz wychylenie krawędzi komina od pionu na drugim poziomie obserwacyjnym względem poziomu zerowego. A. -6 mm B. -4 mm C. +6 mm D. +10 mm

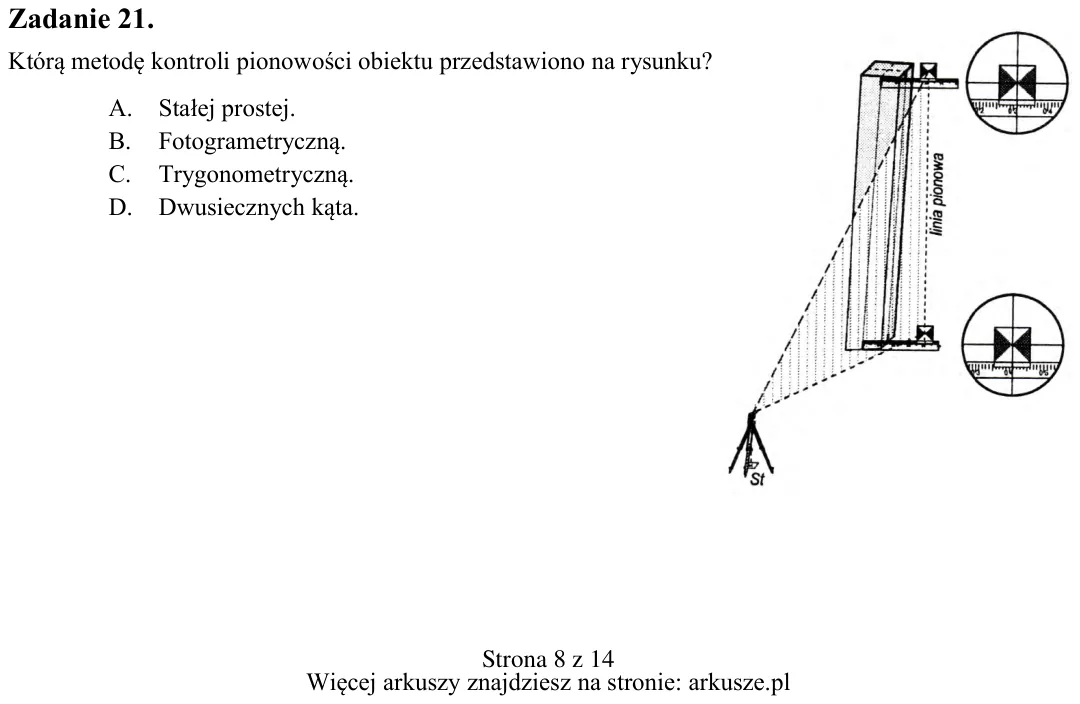

Zadanie 21. Którą metodę kontroli pionowości obiektu przedstawiono na rysunku? A. Stałej prostej. B. Fotogrametryczną. C. Trygonometryczną. D. Dwusiecznych kąta. Stanowisko Poziomy obserwacyjne Odczyty na łacie [mm] I po

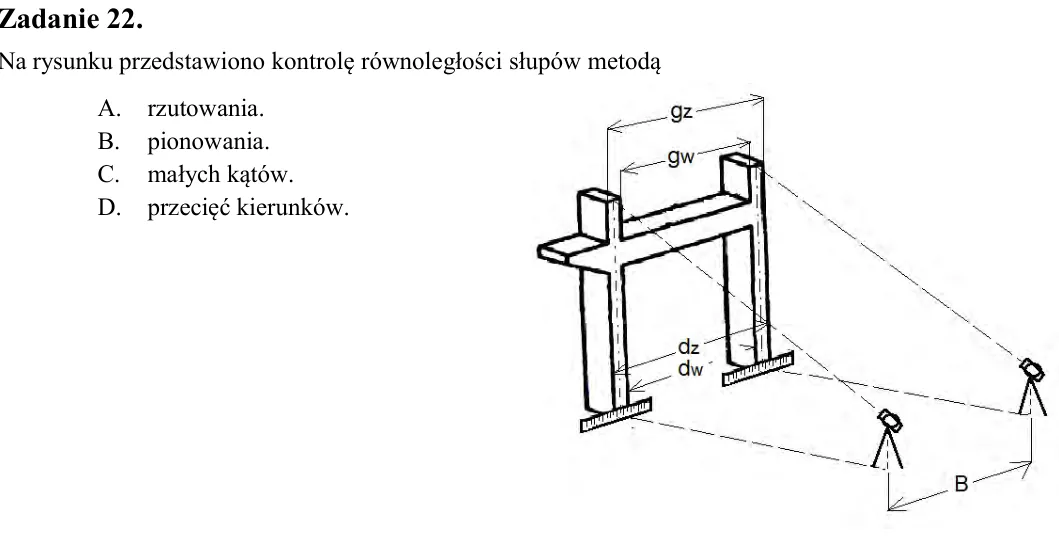

Zadanie 22. Na rysunku przedstawiono kontrolę równoległości słupów metodą A. rzutowania. B. pionowania. C. małych kątów. D. przecięć kierunków.

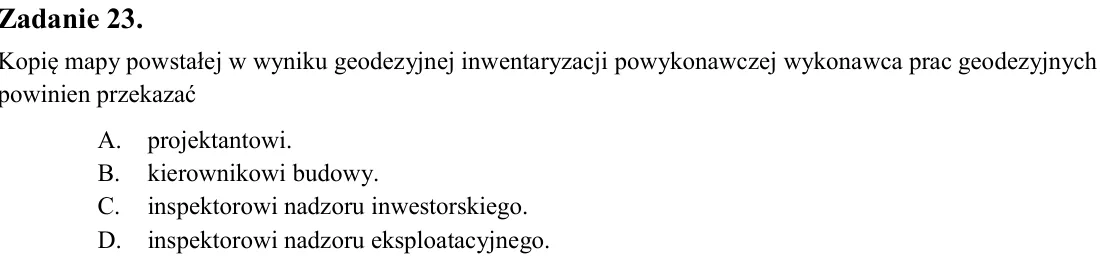

Zadanie 23. Kopię mapy powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej wykonawca prac geodezyjnych powinien przekazać A. projektantowi. B. kierownikowi budowy. C. inspektorowi nadzoru inwestorskiego. D. inspe

Zadanie 24. Którym oznaczeniem literowym zaznacza się na szkicu z inwentaryzacji powykonawczej budynek szkoły podstawowej? A. s B. p C. k D. e

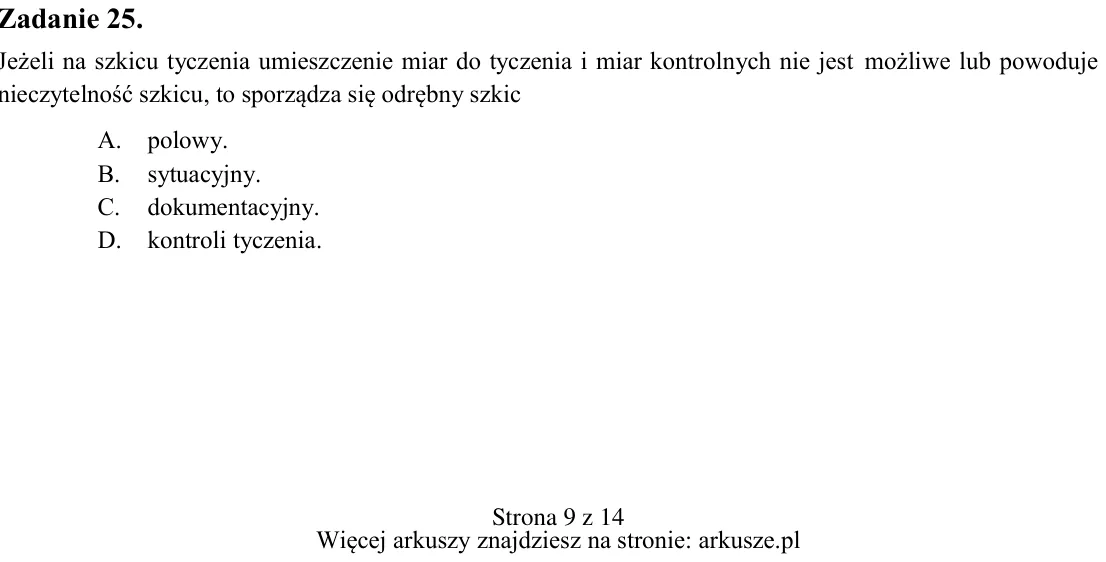

Zadanie 25. Jeżeli na szkicu tyczenia umieszczenie miar do tyczenia i miar kontrolnych nie jest możliwe lub powoduje nieczytelność szkicu, to sporządza się odrębny szkic A. polowy. B. sytuacyjny. C. dokumentacyjny. D. ko

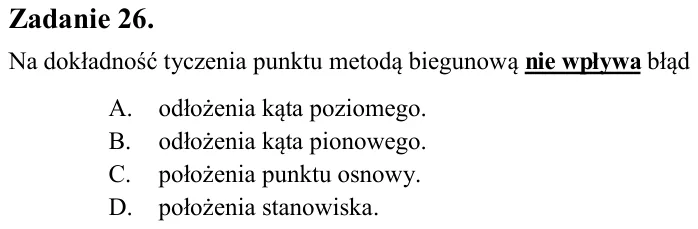

Zadanie 26. Na dokładność tyczenia punktu metodą biegunową nie wpływa błąd A. odłożenia kąta poziomego. B. odłożenia kąta pionowego. C. położenia punktu osnowy. D. położenia stanowiska.

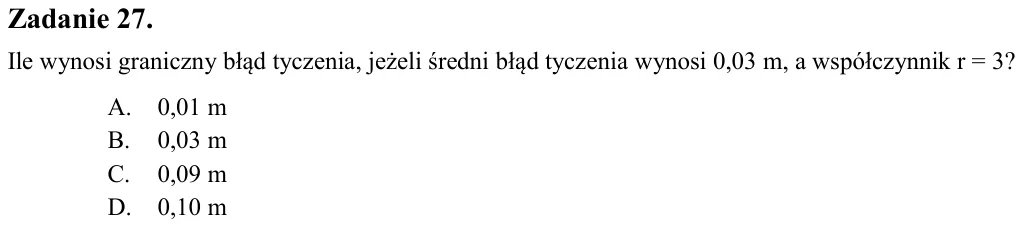

Zadanie 27. Ile wynosi graniczny błąd tyczenia, jeżeli średni błąd tyczenia wynosi 0,03 m, a współczynnik r = 3? A. 0,01 m B. 0,03 m C. 0,09 m D. 0,10 m

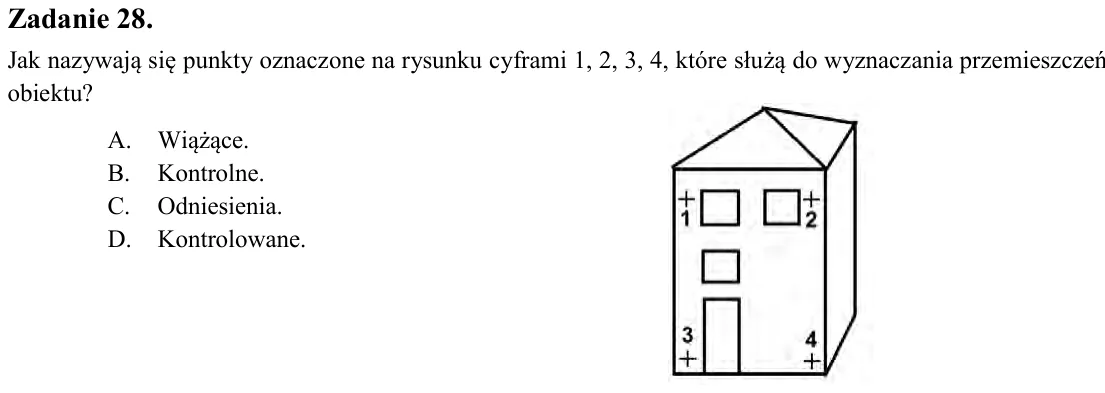

Zadanie 28. Jak nazywają się punkty oznaczone na rysunku cyframi 1, 2, 3, 4, które służą do wyznaczania przemieszczeń obiektu? A. Wiążące. B. Kontrolne. C. Odniesienia. D. Kontrolowane.

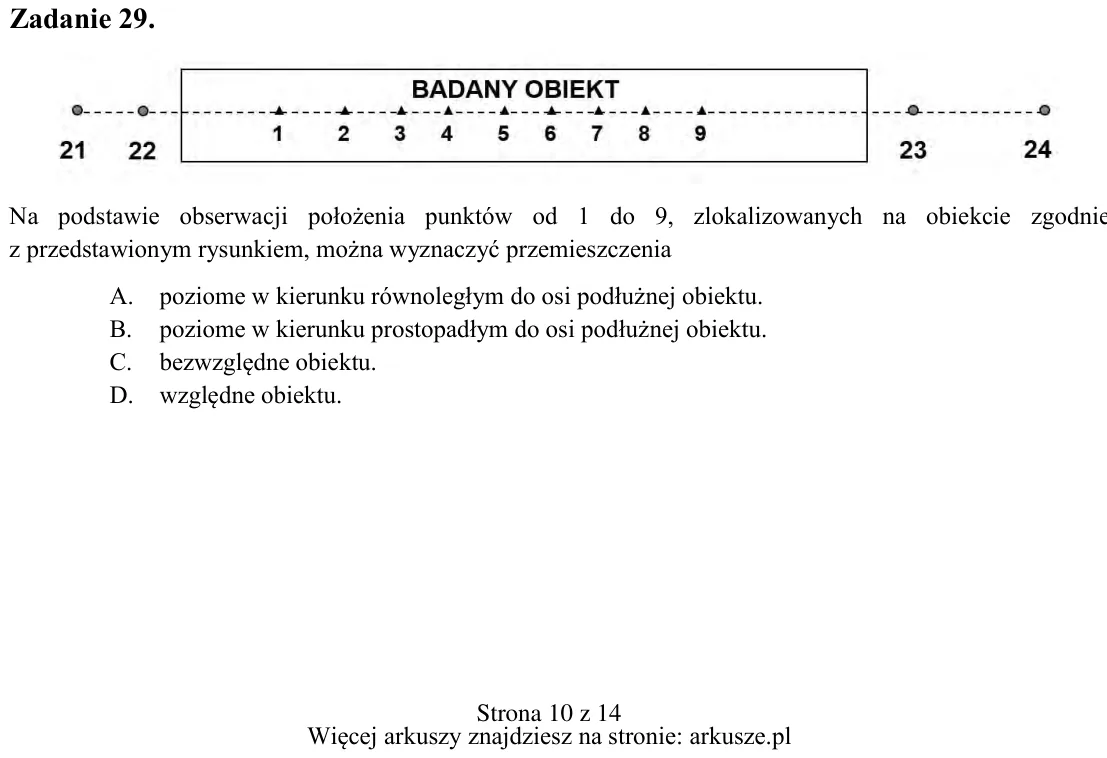

Zadanie 29. Na podstawie obserwacji położenia punktów od 1 do 9, zlokalizowanych na obiekcie zgodnie z przedstawionym rysunkiem, można wyznaczyć przemieszczenia A. poziome w kierunku równoległym do osi podłużnej obiektu.

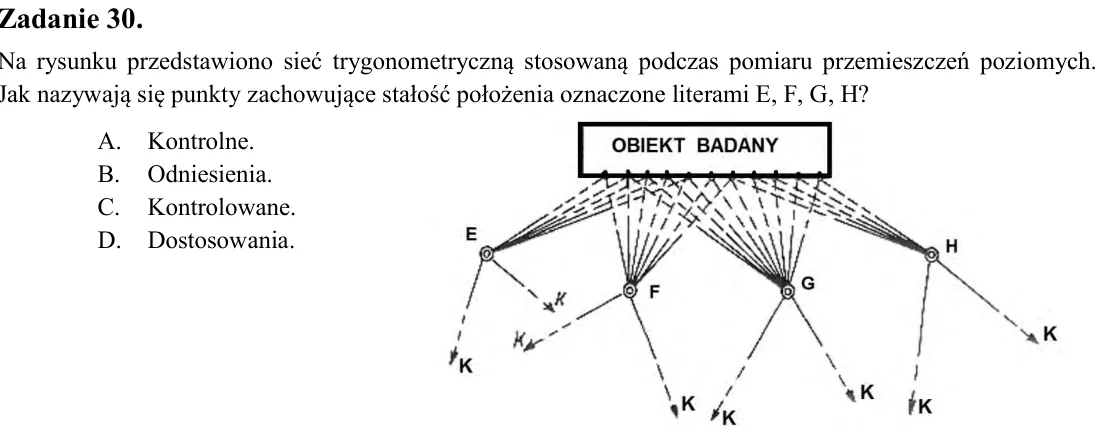

Zadanie 30. Na rysunku przedstawiono sieć trygonometryczną stosowaną podczas pomiaru przemieszczeń poziomych. Jak nazywają się punkty zachowujące stałość położenia oznaczone literami E, F, G, H? A. Kontrolne. B. Odniesie

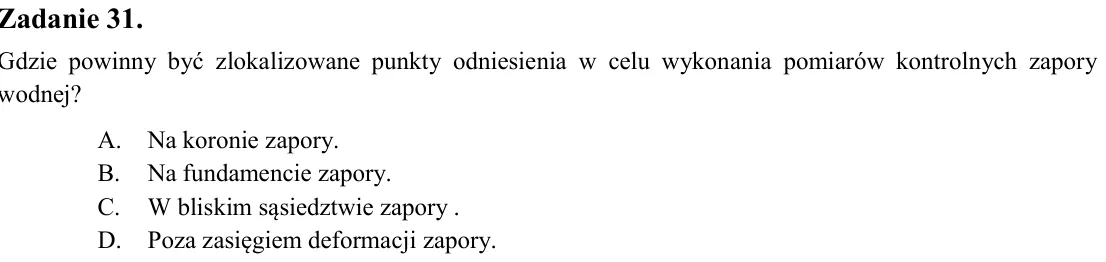

Zadanie 31. Gdzie powinny być zlokalizowane punkty odniesienia w celu wykonania pomiarów kontrolnych zapory wodnej? A. Na koronie zapory. B. Na fundamencie zapory. C. W bliskim sąsiedztwie zapory . D. Poza zasięgiem defo

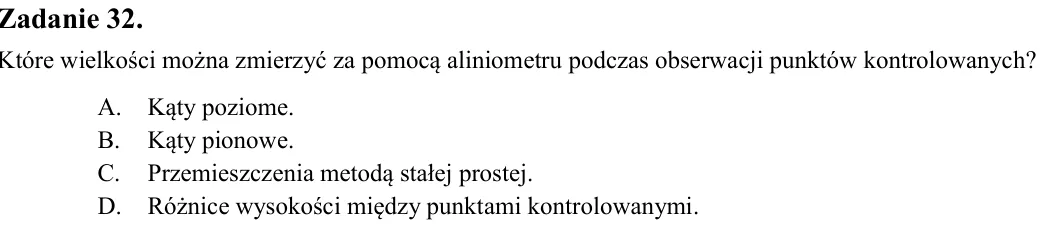

Zadanie 32. Które wielkości można zmierzyć za pomocą aliniometru podczas obserwacji punktów kontrolowanych? A. Kąty poziome. B. Kąty pionowe. C. Przemieszczenia metodą stałej prostej. D. Różnice wysokości między punktami

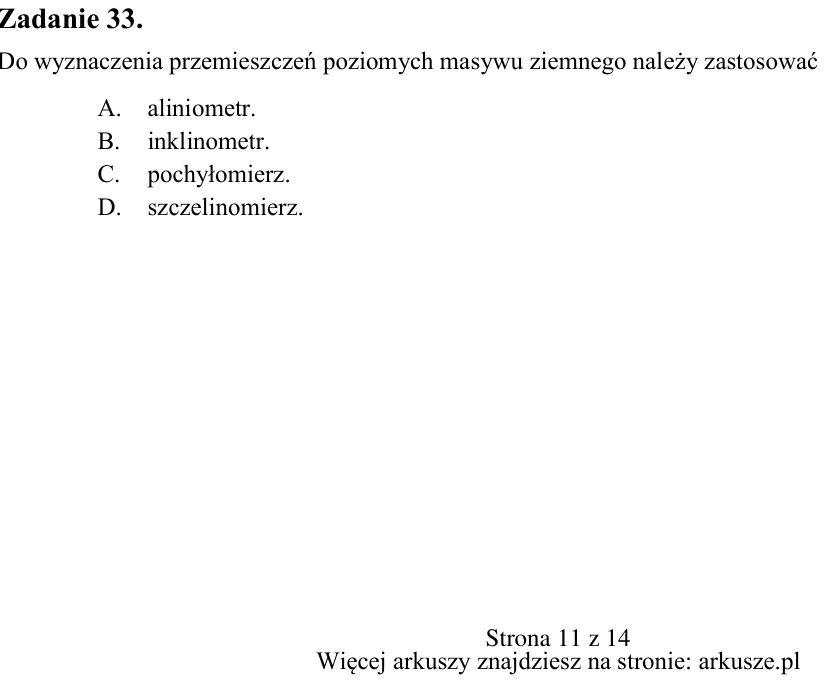

Zadanie 33. Do wyznaczenia przemieszczeń poziomych masywu ziemnego należy zastosować A. aliniometr. B. inklinometr. C. pochyłomierz. D. szczelinomierz.

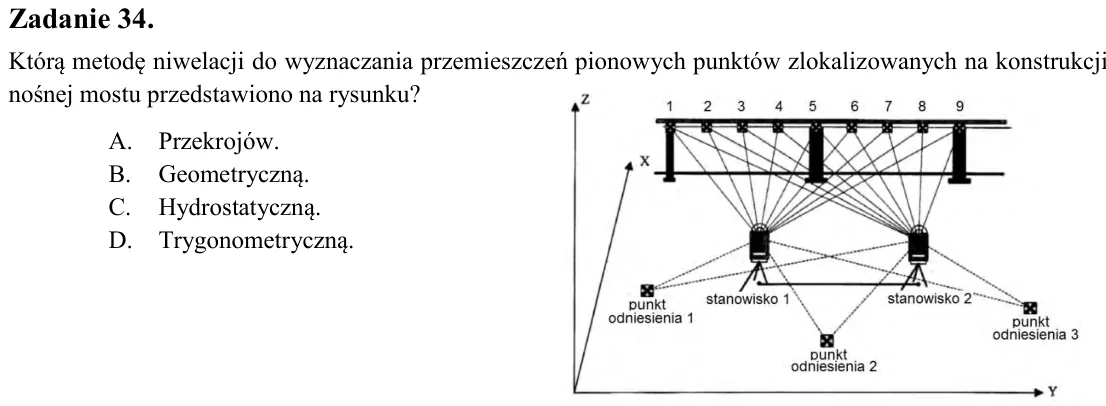

Zadanie 34. Którą metodę niwelacji do wyznaczania przemieszczeń pionowych punktów zlokalizowanych na konstrukcji nośnej mostu przedstawiono na rysunku? A. Przekrojów. B. Geometryczną. C. Hydrostatyczną. D. Trygonometrycz

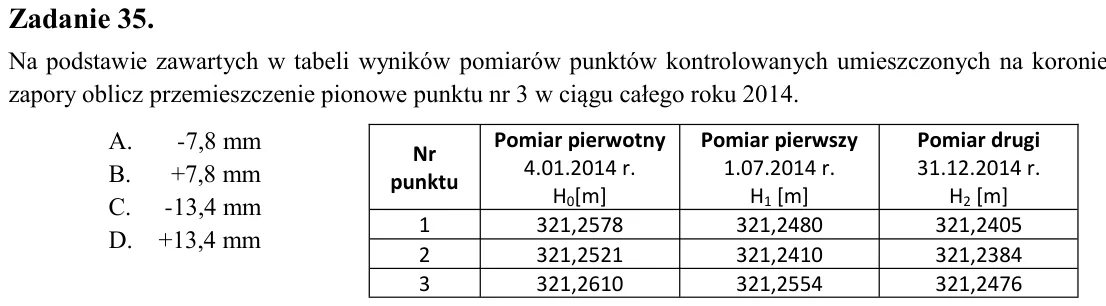

Zadanie 35. Na podstawie zawartych w tabeli wyników pomiarów punktów kontrolowanych umieszczonych na koronie zapory oblicz przemieszczenie pionowe punktu nr 3 w ciągu całego roku 2014. A. -7,8 mm B. +7,8 mm C. -13,4 mm D

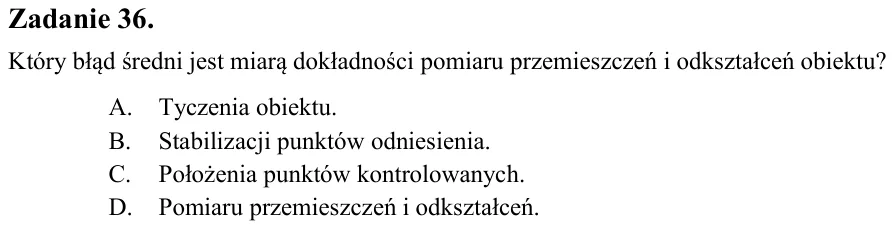

Zadanie 36. Który błąd średni jest miarą dokładności pomiaru przemieszczeń i odkształceń obiektu? A. Tyczenia obiektu. B. Stabilizacji punktów odniesienia. C. Położenia punktów kontrolowanych. D. Pomiaru przemieszczeń i

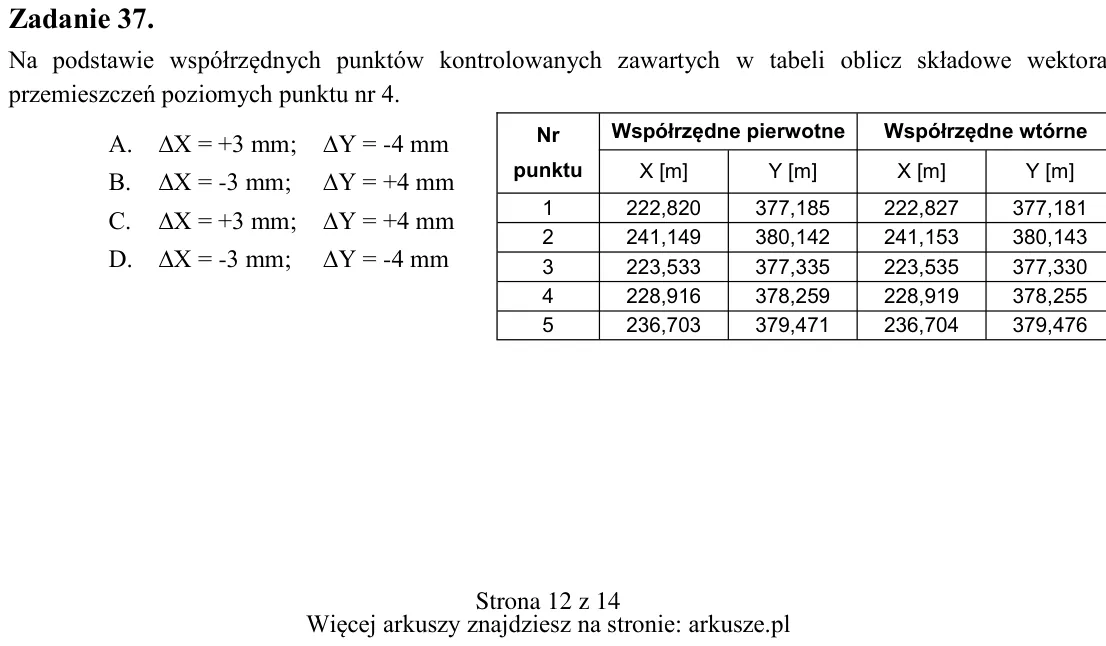

Zadanie 37. Na podstawie współrzędnych punktów kontrolowanych zawartych w tabeli oblicz składowe wektora przemieszczeń poziomych punktu nr 4. A. X = +3 mm; Y = -4 mm B. X = -3 mm; Y = +4 mm C. X = +3 mm; Y = +4 mm

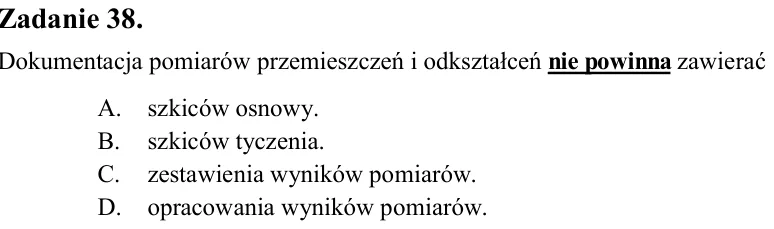

Zadanie 38. Dokumentacja pomiarów przemieszczeń i odkształceń nie powinna zawierać A. szkiców osnowy. B. szkiców tyczenia. C. zestawienia wyników pomiarów. D. opracowania wyników pomiarów.

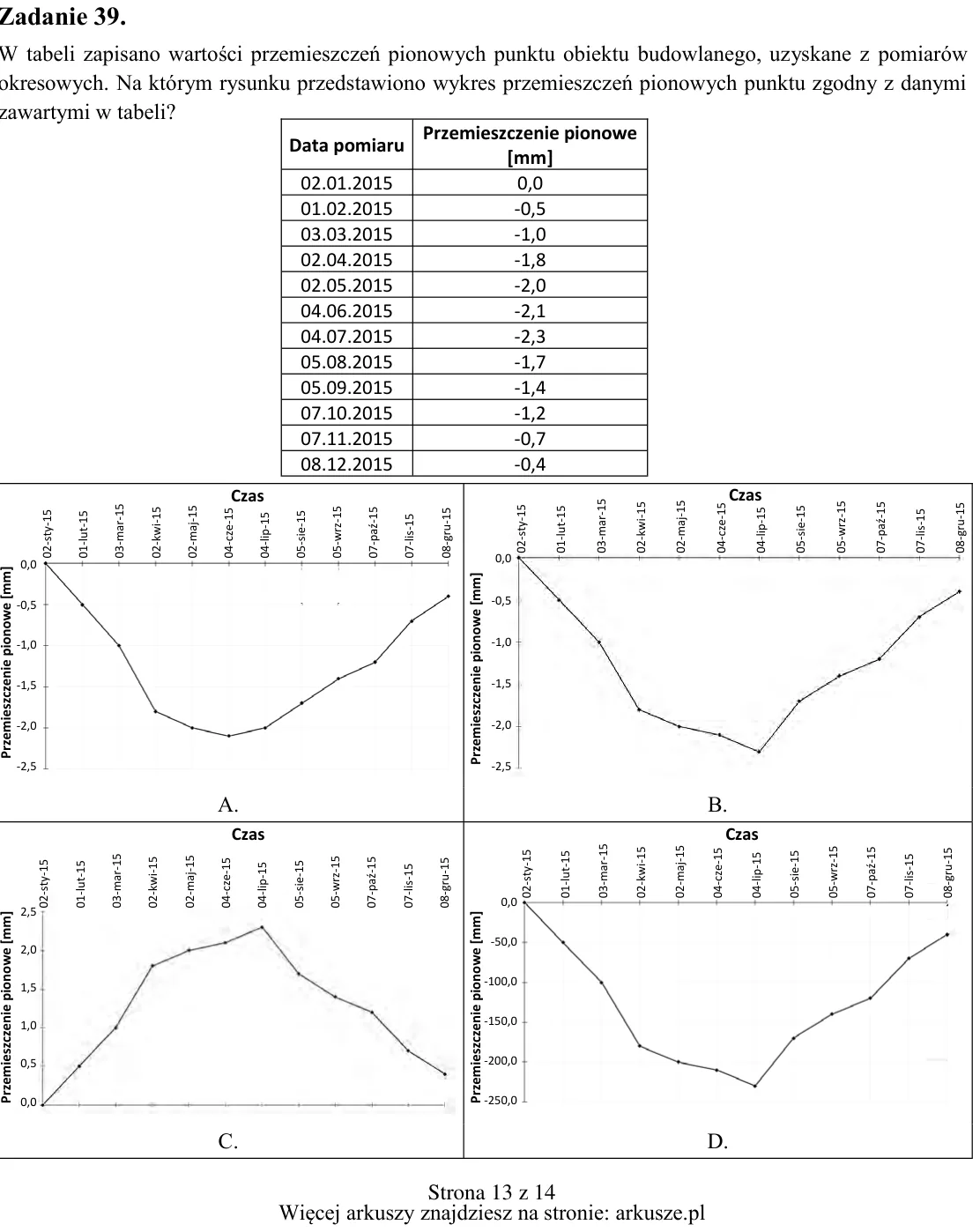

Zadanie 39. W tabeli zapisano wartości przemieszczeń pionowych punktu obiektu budowlanego, uzyskane z pomiarów okresowych. Na którym rysunku przedstawiono wykres przemieszczeń pionowych punktu zgodny z danymi zawartymi w

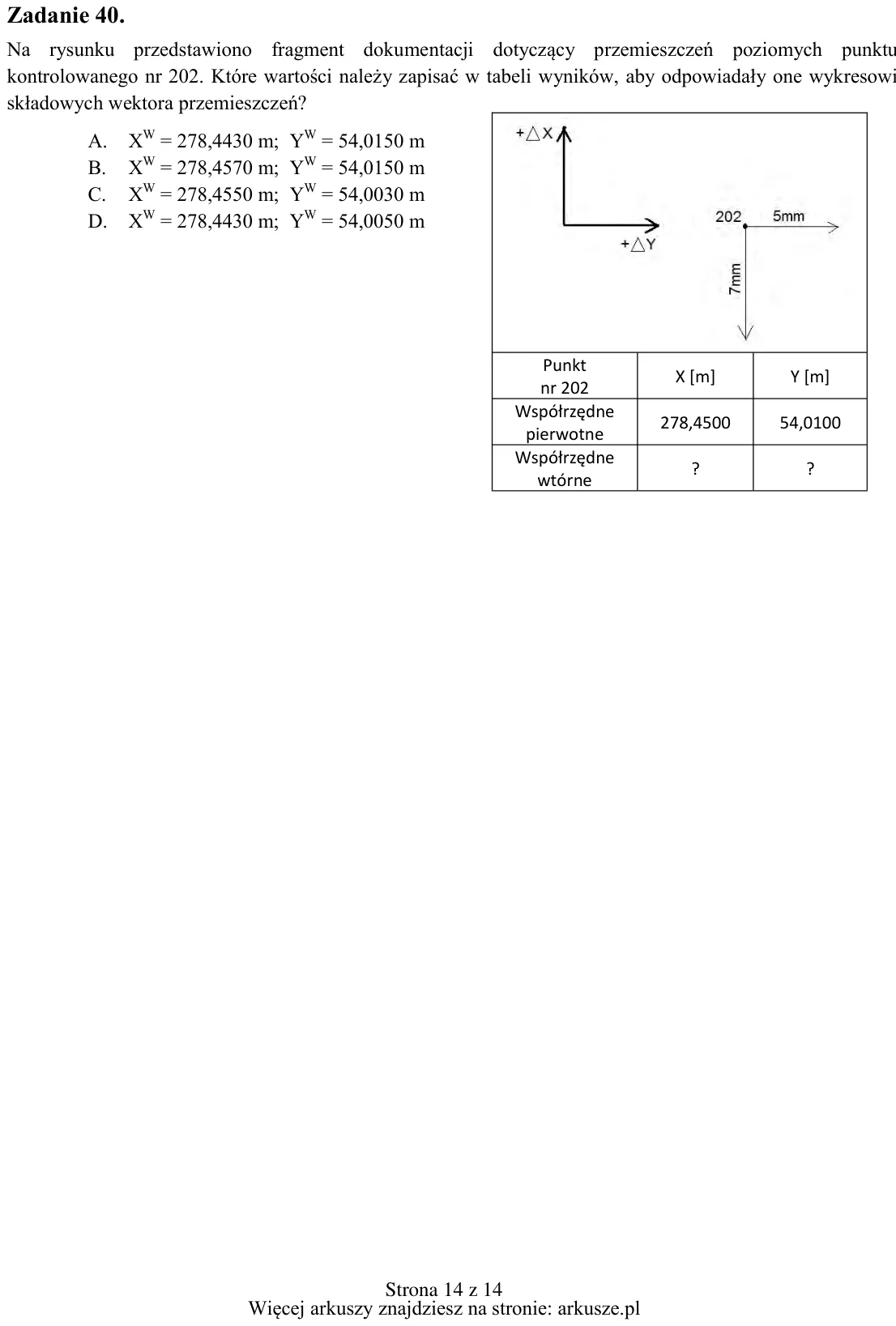

Zadanie 40. Na rysunku przedstawiono fragment dokumentacji dotyczący przemieszczeń poziomych punktu kontrolowanego nr 202. Które wartości należy zapisać w tabeli wyników, aby odpowiadały one wykresowi składowych wektora
