B35 · Egzamin zawodowy · styczeń 2019

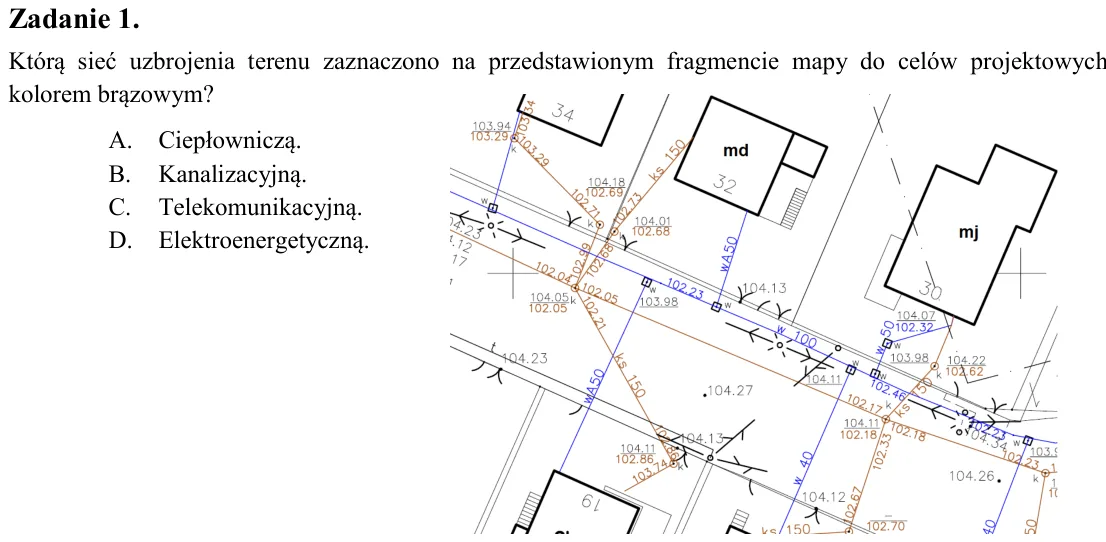

Zadanie 1. Którą sieć uzbrojenia terenu zaznaczono na przedstawionym fragmencie mapy do celów projektowych kolorem brązowym? A. Ciepłowniczą. B. Kanalizacyjną. C. Telekomunikacyjną. D. Elektroenergetyczną.

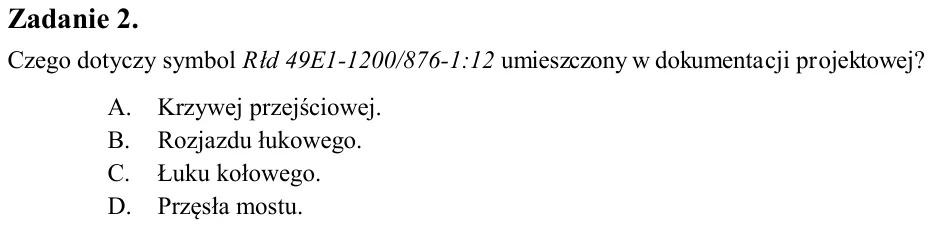

Zadanie 2. Czego dotyczy symbol Rłd 49E1-1200/876-1:12 umieszczony w dokumentacji projektowej? A. Krzywej przejściowej. B. Rozjazdu łukowego. C. Łuku kołowego. D. Przęsła mostu.

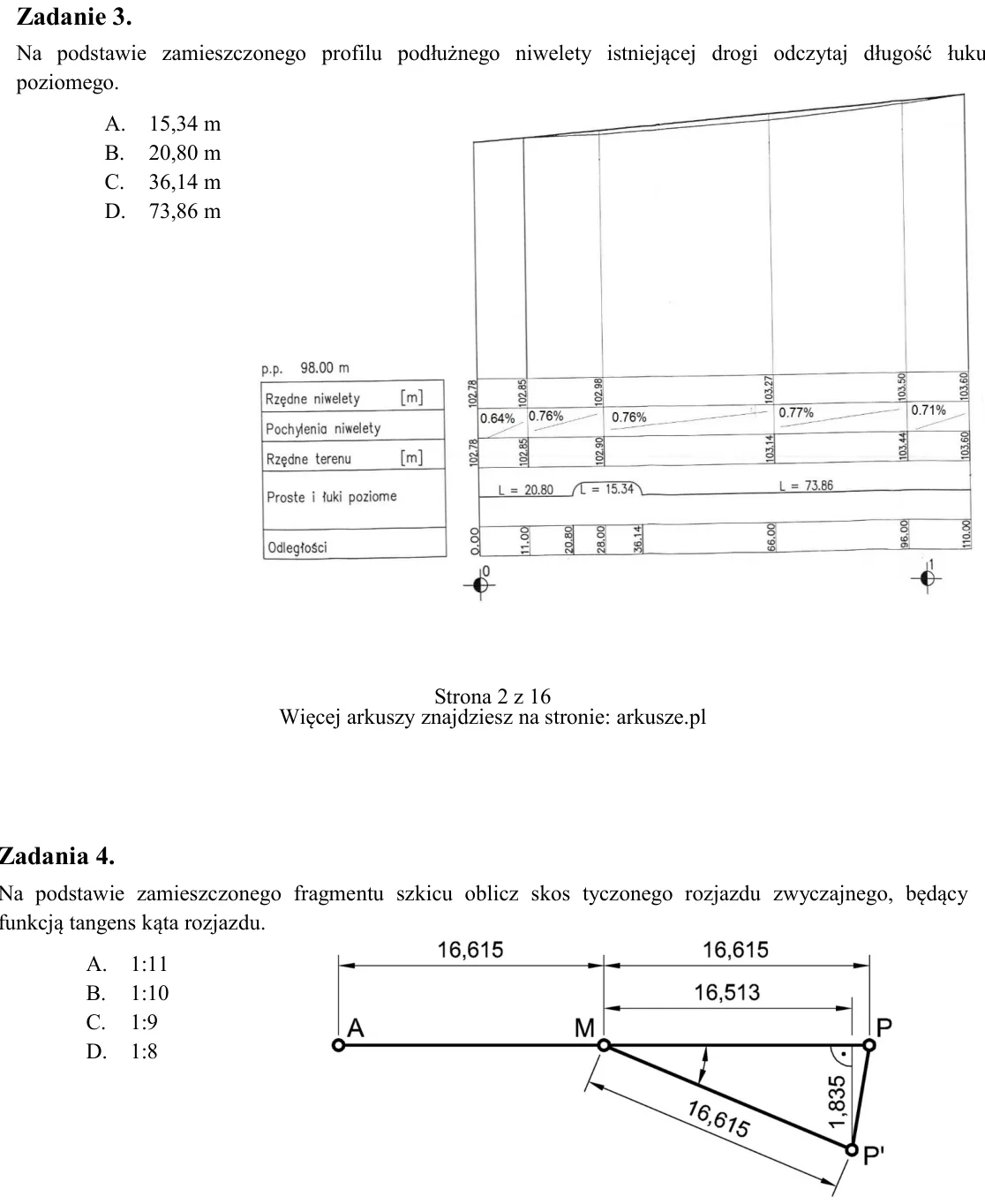

Zadanie 3. Na podstawie zamieszczonego profilu podłużnego niwelety istniejącej drogi odczytaj długość łuku poziomego. A. 15,34 m B. 20,80 m C. 36,14 m D. 73,86 m Zadania 4. Na podstawie zamieszczonego fragmentu szkicu ob

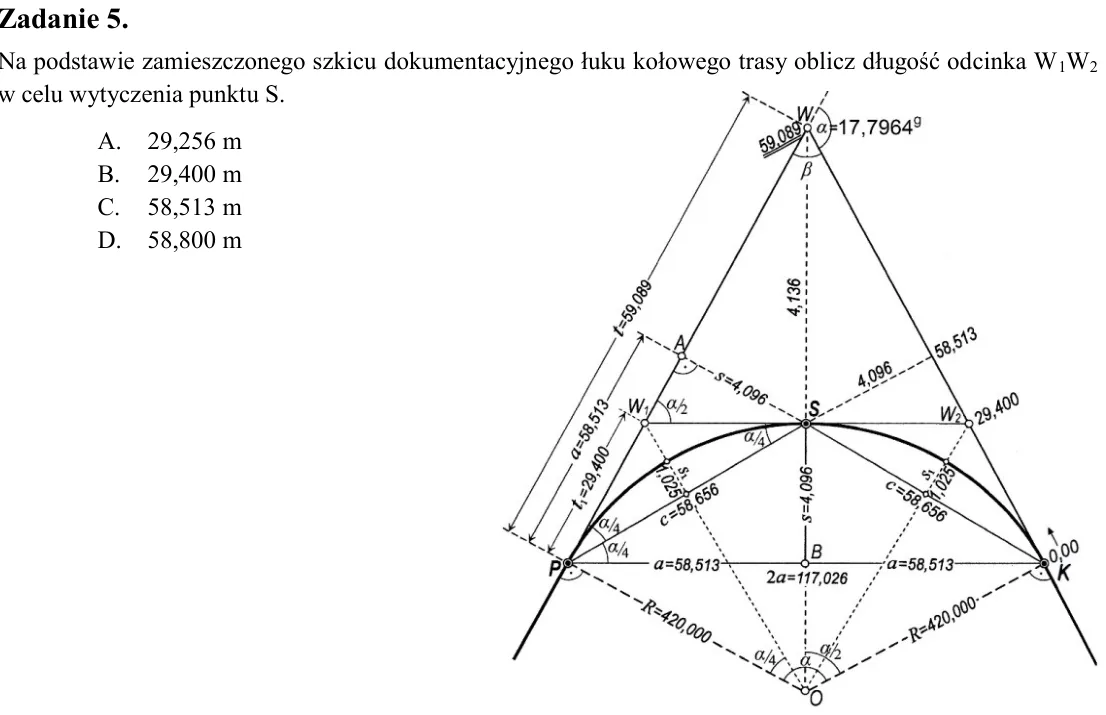

Zadanie 5. Na podstawie zamieszczonego szkicu dokumentacyjnego łuku kołowego trasy oblicz długość odcinka W1W2 w celu wytyczenia punktu S. A. 29,256 m B. 29,400 m C. 58,513 m D. 58,800 m

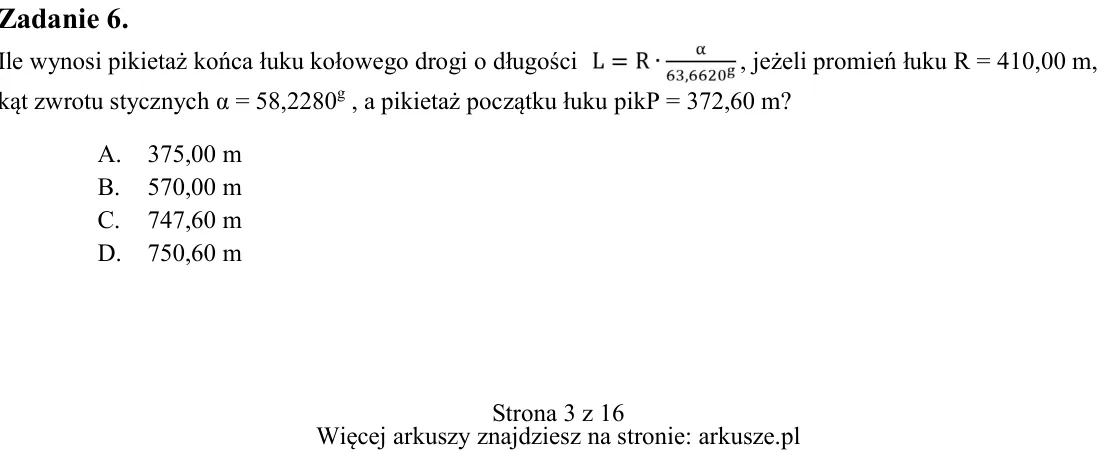

Zadanie 6. Ile wynosi pikietaż końca łuku kołowego drogi o długości , jeżeli promień łuku R = 410,00 m, kąt zwrotu stycznych α = 58,2280g , a pikietaż początku łuku pikP = 372,60 m? A. 375,00 m B. 570,00 m C. 747,60 m D.

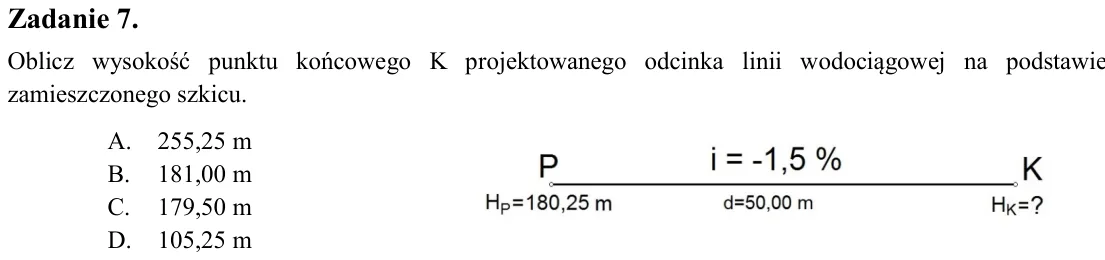

Zadanie 7. Oblicz wysokość punktu końcowego K projektowanego odcinka linii wodociągowej na podstawie zamieszczonego szkicu. A. 255,25 m B. 181,00 m C. 179,50 m D. 105,25 m

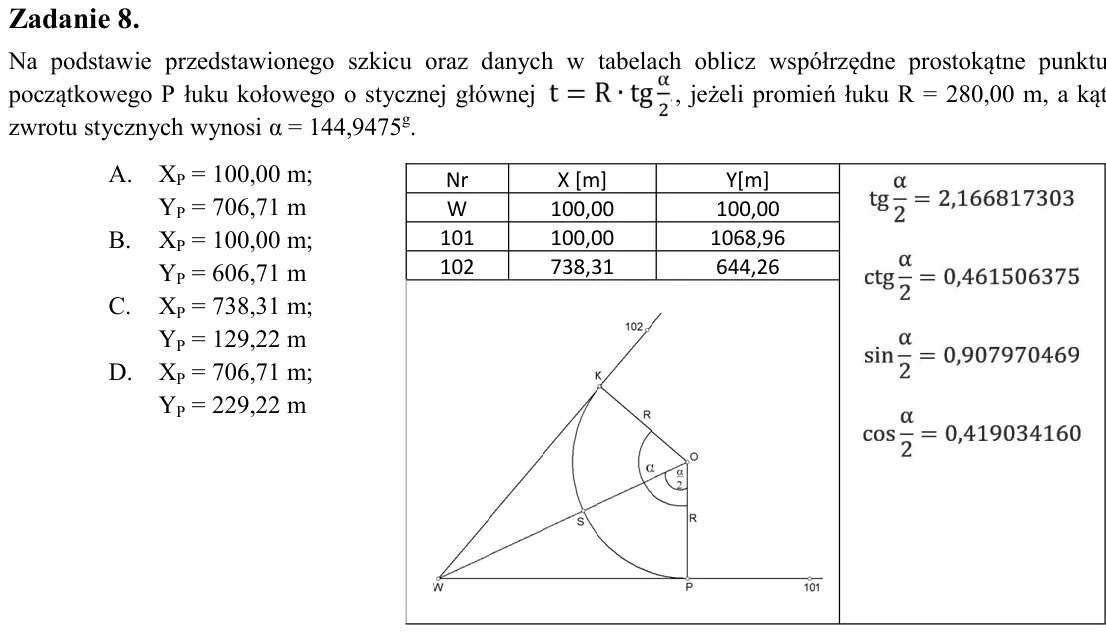

Zadanie 8. Na podstawie przedstawionego szkicu oraz danych w tabelach oblicz współrzędne prostokątne punktu początkowego P łuku kołowego o stycznej głównej , jeżeli promień łuku R = 280,00 m, a kąt zwrotu stycznych wynos

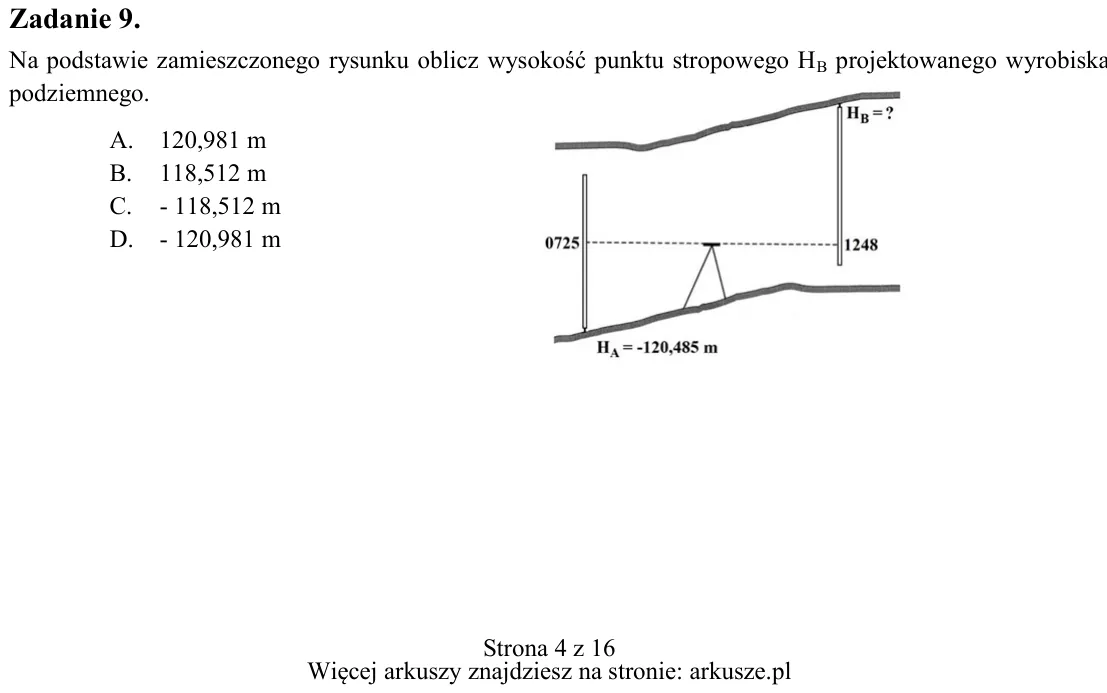

Zadanie 9. Na podstawie zamieszczonego rysunku oblicz wysokość punktu stropowego HB projektowanego wyrobiska podziemnego. A. 120,981 m B. 118,512 m C. - 118,512 m D. - 120,981 m Nr X [m] Y[m] W 100,00 100,00 101 100,00 1

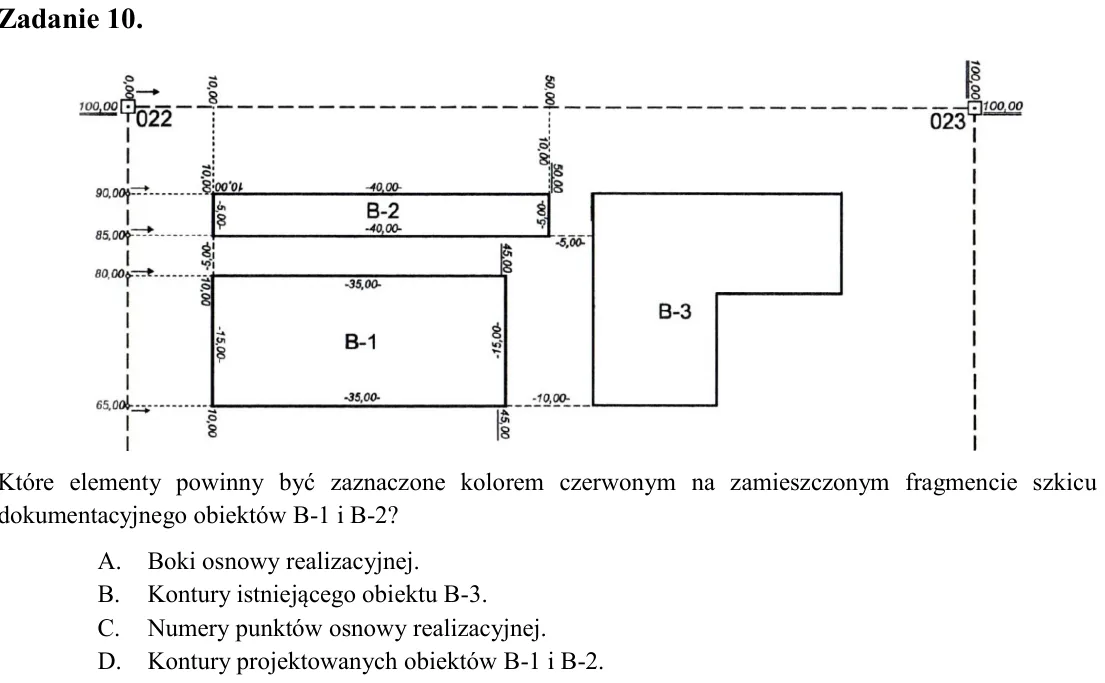

Zadanie 10. Które elementy powinny być zaznaczone kolorem czerwonym na zamieszczonym fragmencie szkicu dokumentacyjnego obiektów B-1 i B-2? A. Boki osnowy realizacyjnej. B. Kontury istniejącego obiektu B-3. C. Numery pun

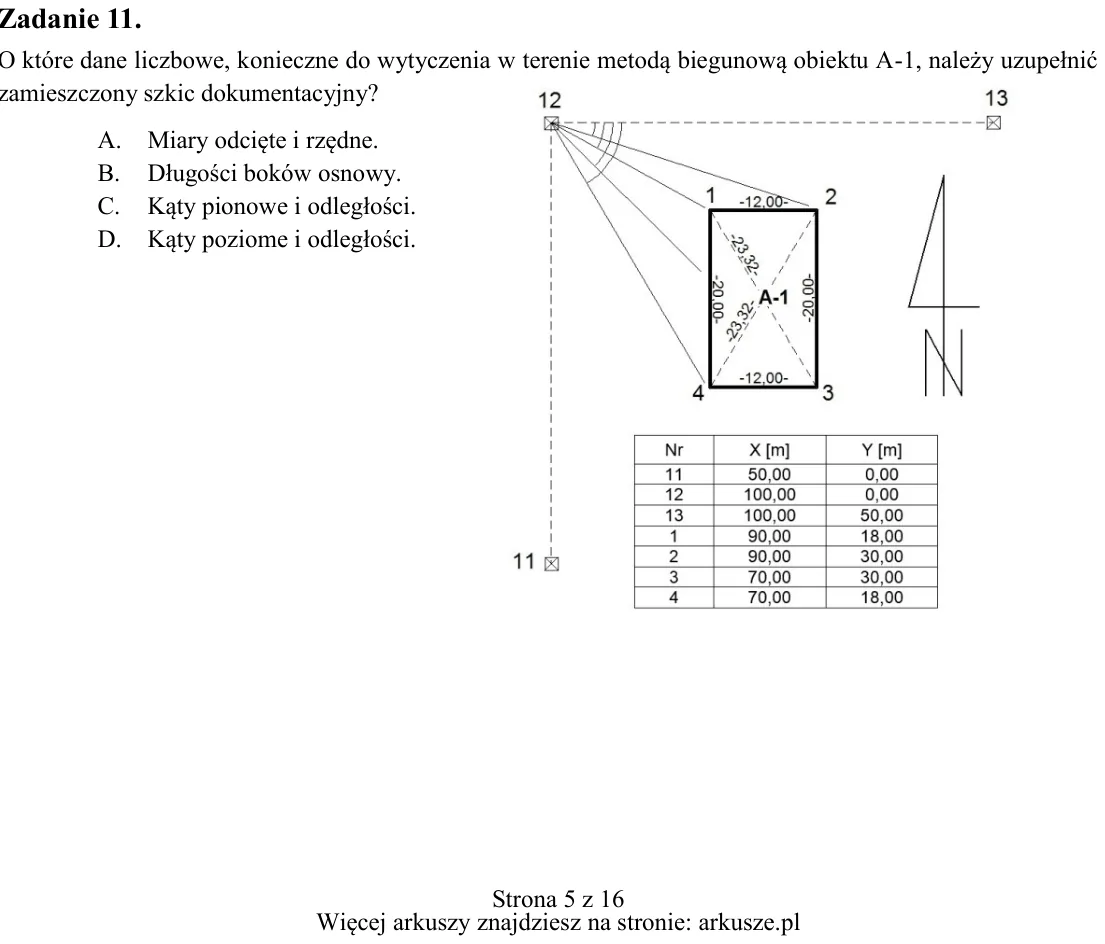

Zadanie 11. O które dane liczbowe, konieczne do wytyczenia w terenie metodą biegunową obiektu A-1, należy uzupełnić zamieszczony szkic dokumentacyjny? A. Miary odcięte i rzędne. B. Długości boków osnowy. C. Kąty pionowe

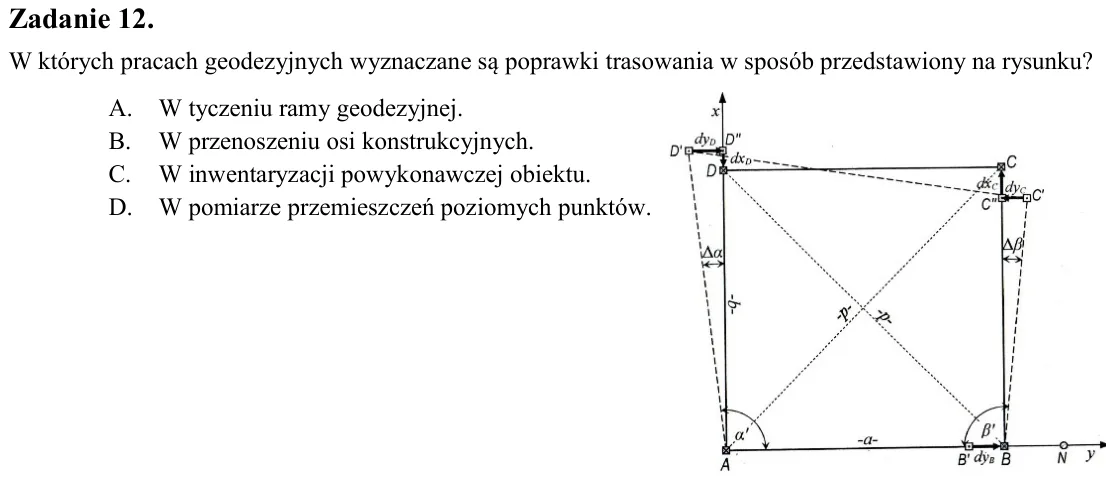

Zadanie 12. W których pracach geodezyjnych wyznaczane są poprawki trasowania w sposób przedstawiony na rysunku? A. W tyczeniu ramy geodezyjnej. B. W przenoszeniu osi konstrukcyjnych. C. W inwentaryzacji powykonawczej obi

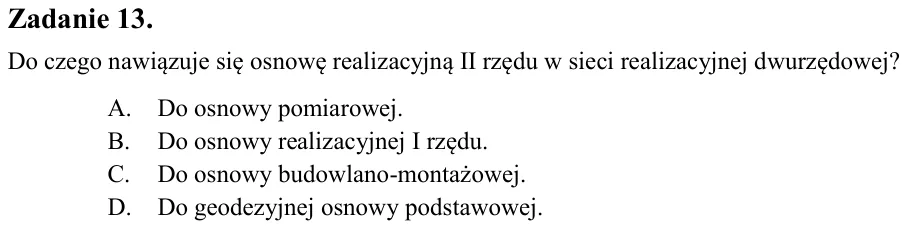

Zadanie 13. Do czego nawiązuje się osnowę realizacyjną II rzędu w sieci realizacyjnej dwurzędowej? A. Do osnowy pomiarowej. B. Do osnowy realizacyjnej I rzędu. C. Do osnowy budowlano-montażowej. D. Do geodezyjnej osnowy

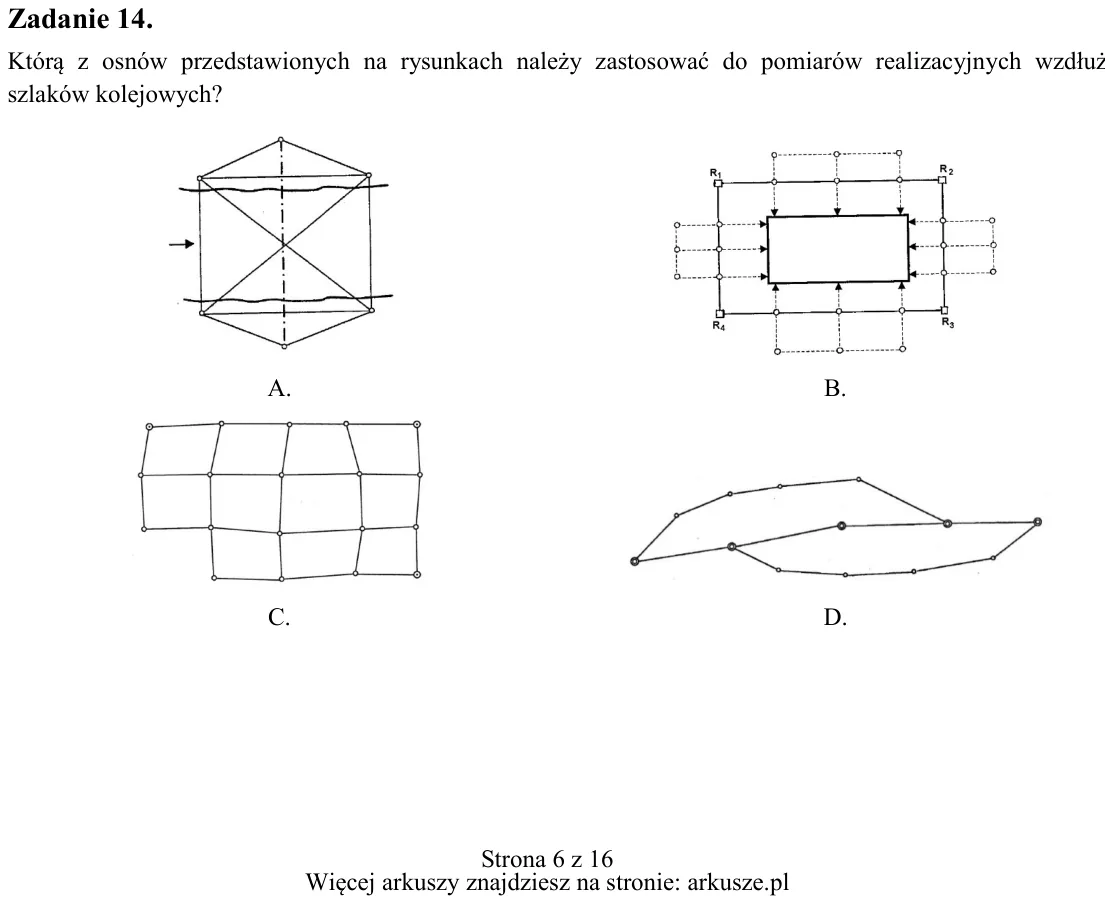

Zadanie 14. Którą z osnów przedstawionych na rysunkach należy zastosować do pomiarów realizacyjnych wzdłuż szlaków kolejowych? A. B. C. D.

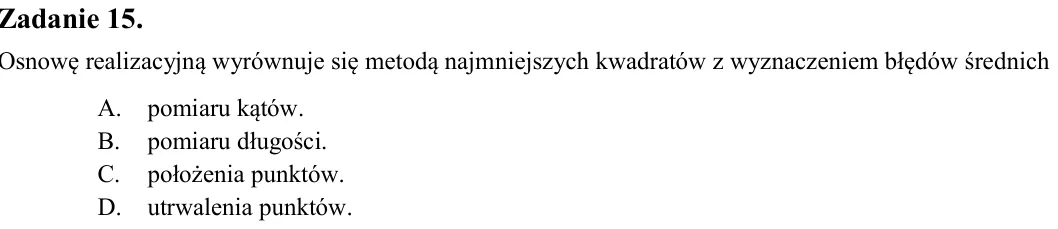

Zadanie 15. Osnowę realizacyjną wyrównuje się metodą najmniejszych kwadratów z wyznaczeniem błędów średnich A. pomiaru kątów. B. pomiaru długości. C. położenia punktów. D. utrwalenia punktów.

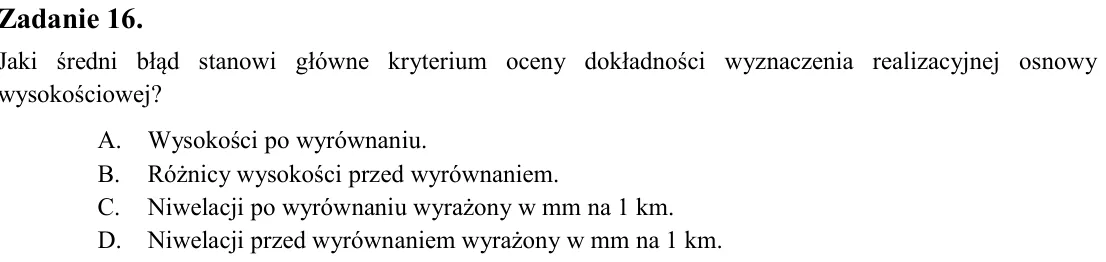

Zadanie 16. Jaki średni błąd stanowi główne kryterium oceny dokładności wyznaczenia realizacyjnej osnowy wysokościowej? A. Wysokości po wyrównaniu. B. Różnicy wysokości przed wyrównaniem. C. Niwelacji po wyrównaniu wyraż

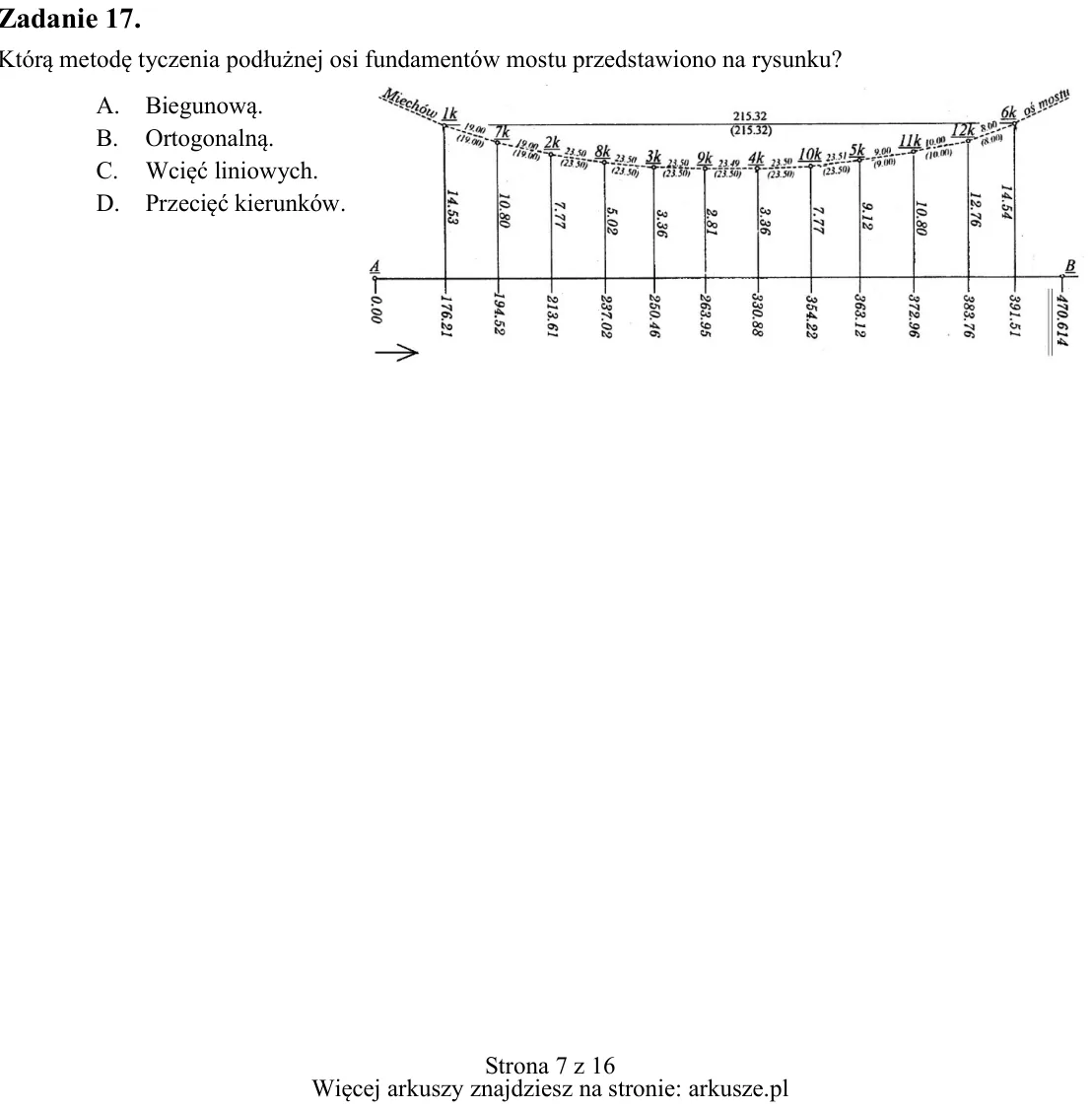

Zadanie 17. Którą metodę tyczenia podłużnej osi fundamentów mostu przedstawiono na rysunku? A. Biegunową. B. Ortogonalną. C. Wcięć liniowych. D. Przecięć kierunków.

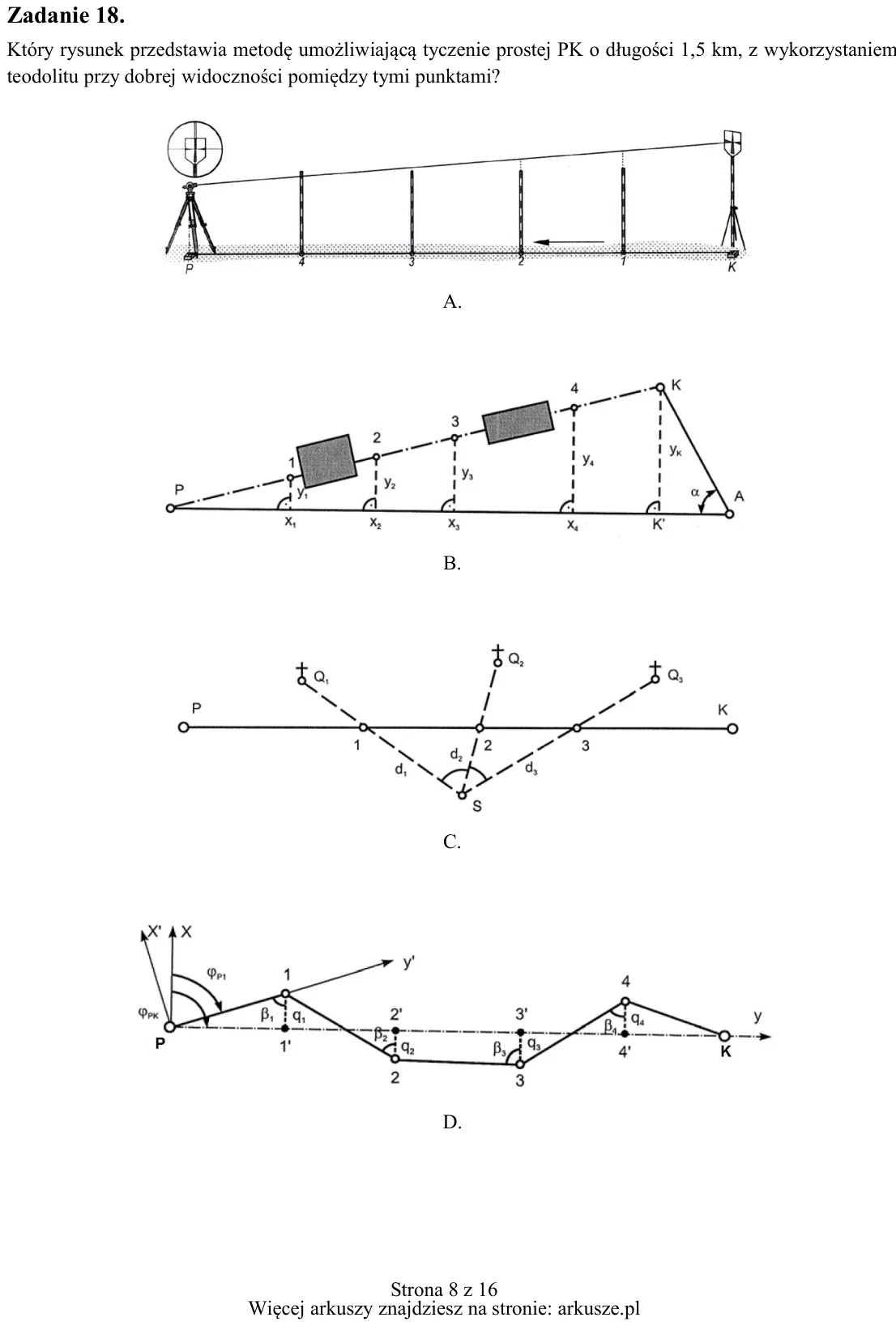

Zadanie 18. Który rysunek przedstawia metodę umożliwiającą tyczenie prostej PK o długości 1,5 km, z wykorzystaniem teodolitu przy dobrej widoczności pomiędzy tymi punktami? A. B. C. D.

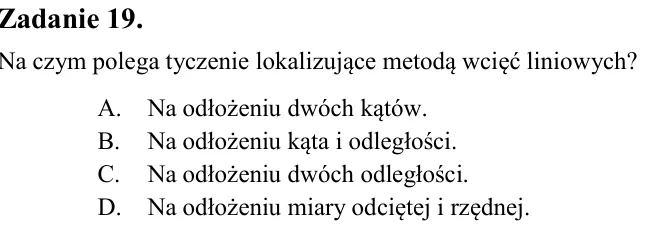

Zadanie 19. Na czym polega tyczenie lokalizujące metodą wcięć liniowych? A. Na odłożeniu dwóch kątów. B. Na odłożeniu kąta i odległości. C. Na odłożeniu dwóch odległości. D. Na odłożeniu miary odciętej i rzędnej.

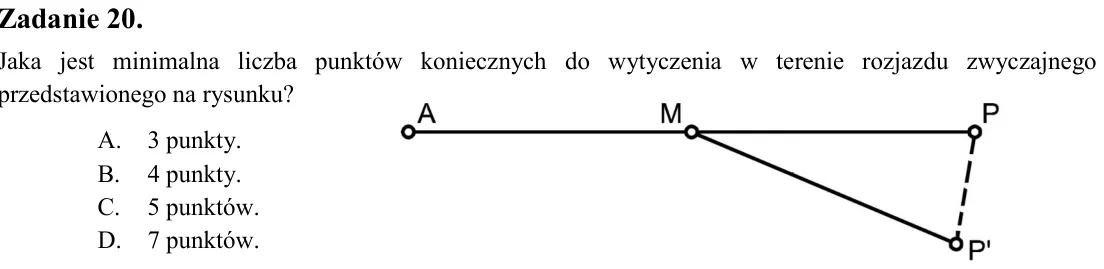

Zadanie 20. Jaka jest minimalna liczba punktów koniecznych do wytyczenia w terenie rozjazdu zwyczajnego przedstawionego na rysunku? A. 3 punkty. B. 4 punkty. C. 5 punktów. D. 7 punktów.

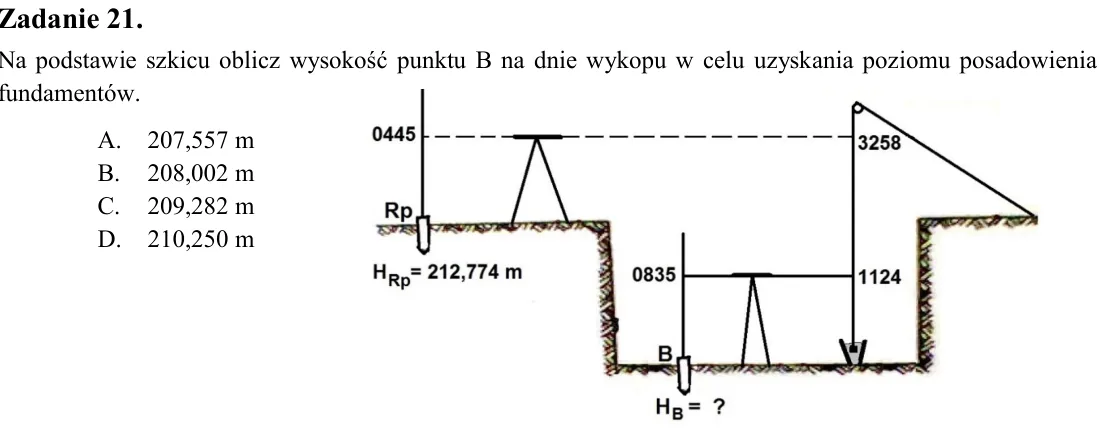

Zadanie 21. Na podstawie szkicu oblicz wysokość punktu B na dnie wykopu w celu uzyskania poziomu posadowienia fundamentów. A. 207,557 m B. 208,002 m C. 209,282 m D. 210,250 m

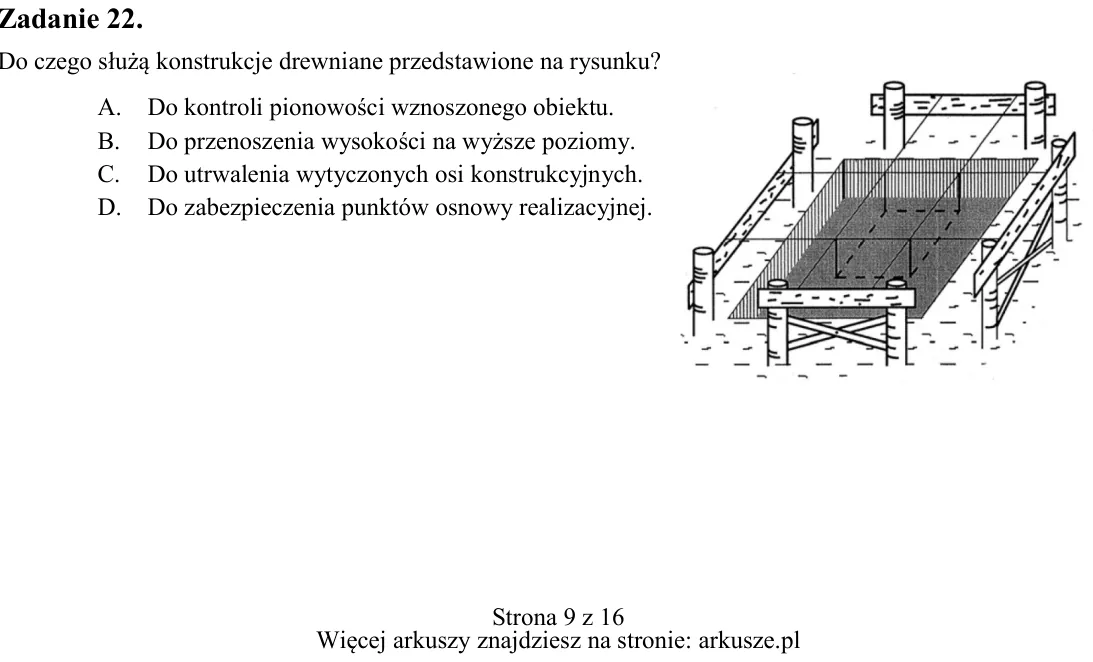

Zadanie 22. Do czego służą konstrukcje drewniane przedstawione na rysunku? A. Do kontroli pionowości wznoszonego obiektu. B. Do przenoszenia wysokości na wyższe poziomy. C. Do utrwalenia wytyczonych osi konstrukcyjnych.

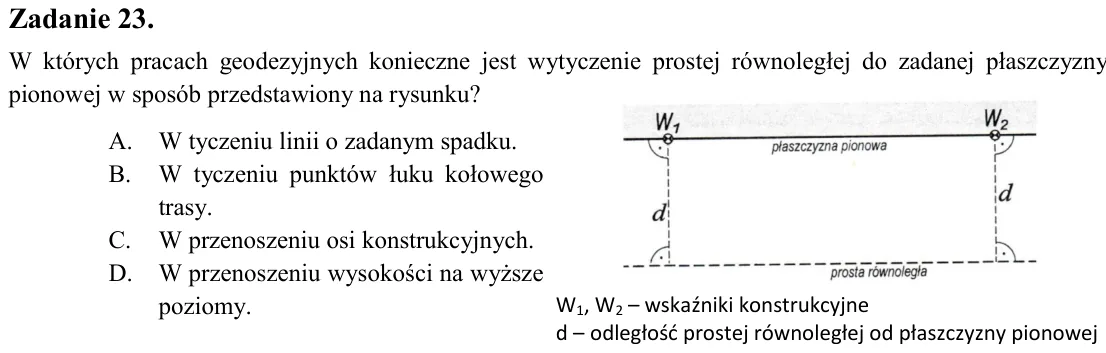

Zadanie 23. W których pracach geodezyjnych konieczne jest wytyczenie prostej równoległej do zadanej płaszczyzny pionowej w sposób przedstawiony na rysunku? A. W tyczeniu linii o zadanym spadku. B. W tyczeniu punktów łuku

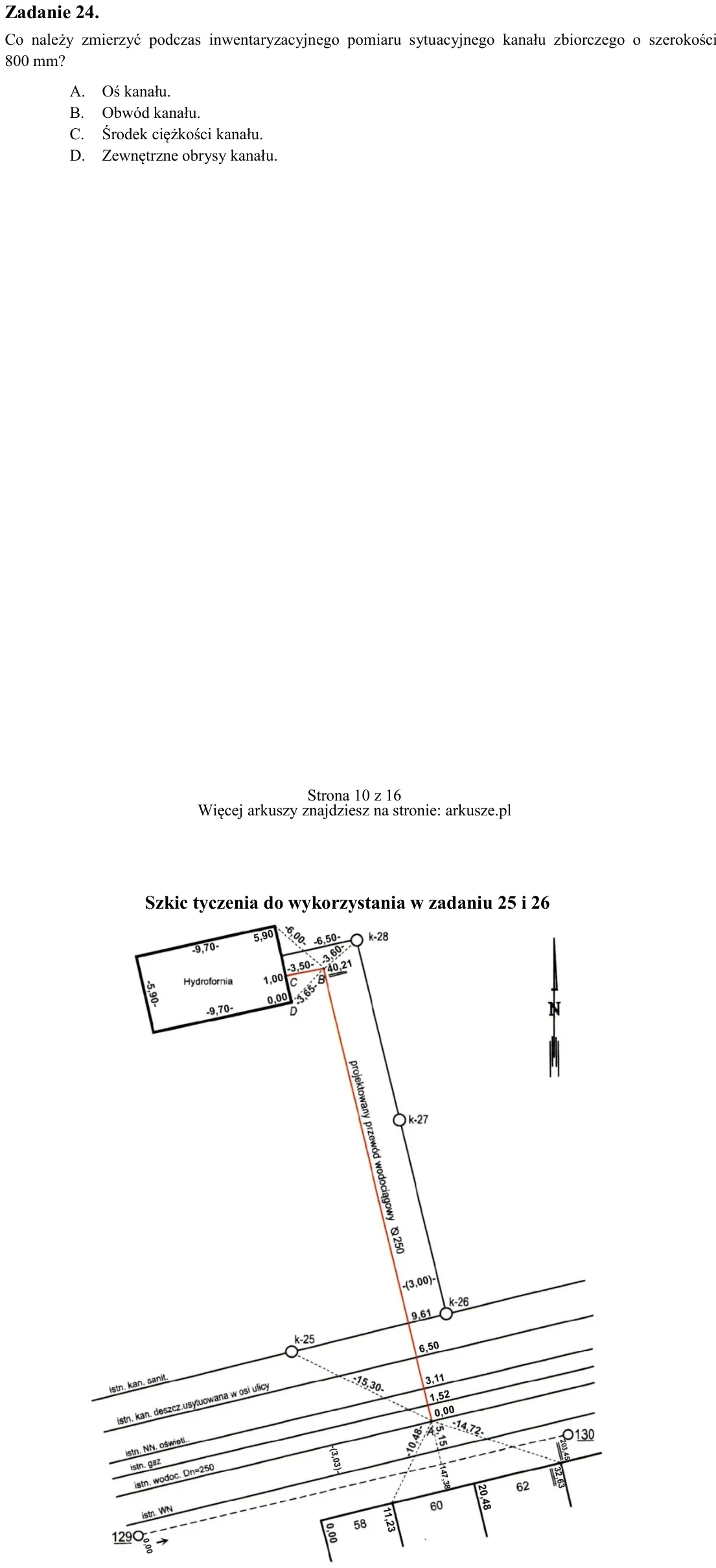

Zadanie 24. Co należy zmierzyć podczas inwentaryzacyjnego pomiaru sytuacyjnego kanału zbiorczego o szerokości 800 mm? A. Oś kanału. B. Obwód kanału. C. Środek ciężkości kanału. D. Zewnętrzne obrysy kanału. W1, W2 - wskaź

Zadanie 25. Na podstawie szkicu tyczenia oblicz długość projektowanego przewodu wodociągowego. A. 48,86 m B. 45,35 m C. 43,71 m D. 40,21 m

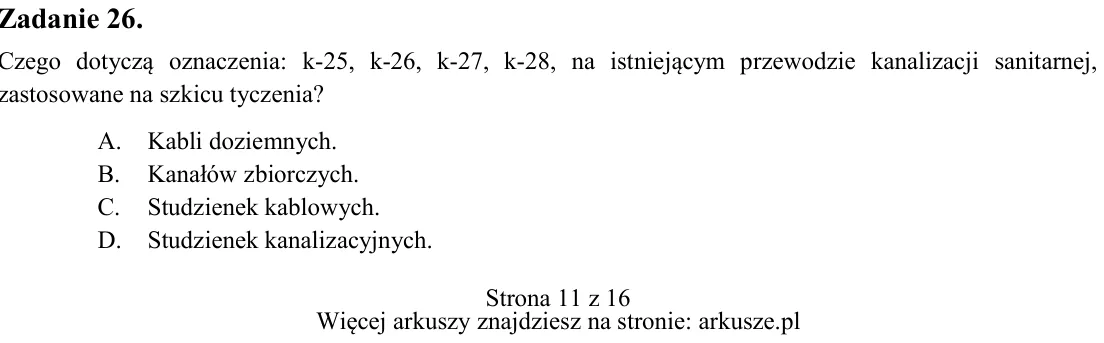

Zadanie 26. Czego dotyczą oznaczenia: k-25, k-26, k-27, k-28, na istniejącym przewodzie kanalizacji sanitarnej, zastosowane na szkicu tyczenia? A. Kabli doziemnych. B. Kanałów zbiorczych. C. Studzienek kablowych. D. Stud

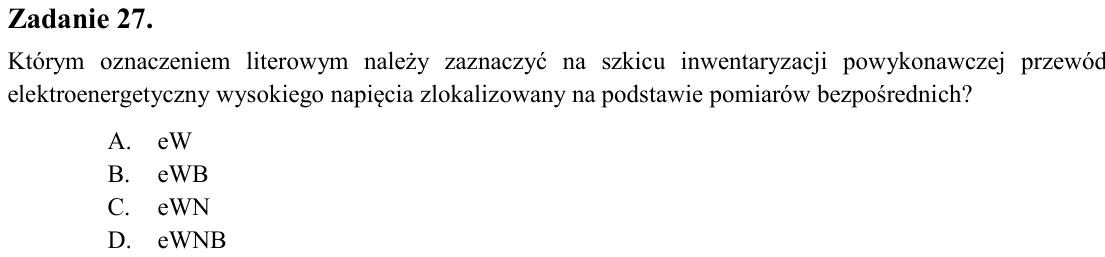

Zadanie 27. Którym oznaczeniem literowym należy zaznaczyć na szkicu inwentaryzacji powykonawczej przewód elektroenergetyczny wysokiego napięcia zlokalizowany na podstawie pomiarów bezpośrednich? A. eW B. eWB C. eWN D. eW

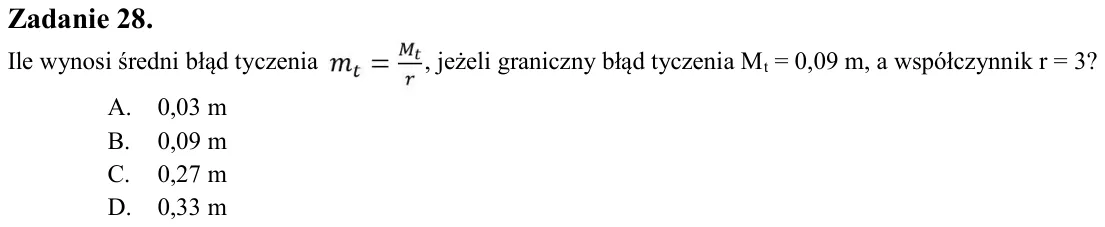

Zadanie 28. Ile wynosi średni błąd tyczenia , jeżeli graniczny błąd tyczenia Mt = 0,09 m, a współczynnik r = 3? A. 0,03 m B. 0,09 m C. 0,27 m D. 0,33 m

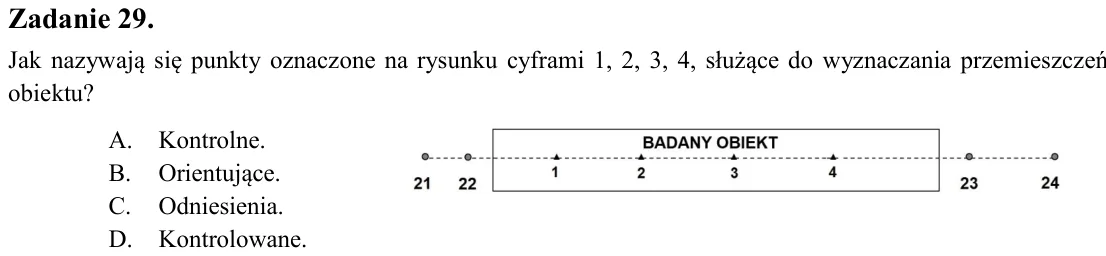

Zadanie 29. Jak nazywają się punkty oznaczone na rysunku cyframi 1, 2, 3, 4, służące do wyznaczania przemieszczeń obiektu? A. Kontrolne. B. Orientujące. C. Odniesienia. D. Kontrolowane.

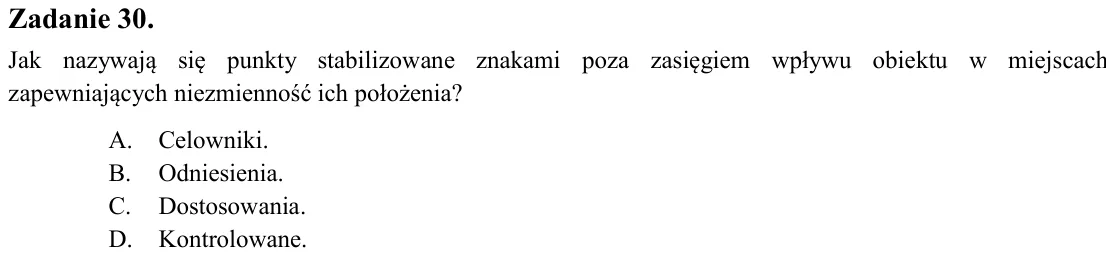

Zadanie 30. Jak nazywają się punkty stabilizowane znakami poza zasięgiem wpływu obiektu w miejscach zapewniających niezmienność ich położenia? A. Celowniki. B. Odniesienia. C. Dostosowania. D. Kontrolowane.

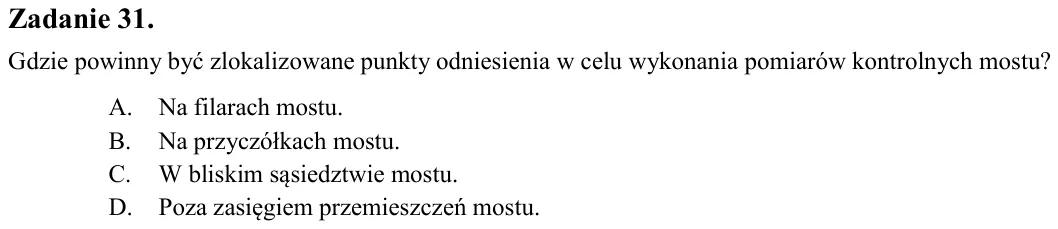

Zadanie 31. Gdzie powinny być zlokalizowane punkty odniesienia w celu wykonania pomiarów kontrolnych mostu? A. Na filarach mostu. B. Na przyczółkach mostu. C. W bliskim sąsiedztwie mostu. D. Poza zasięgiem przemieszczeń

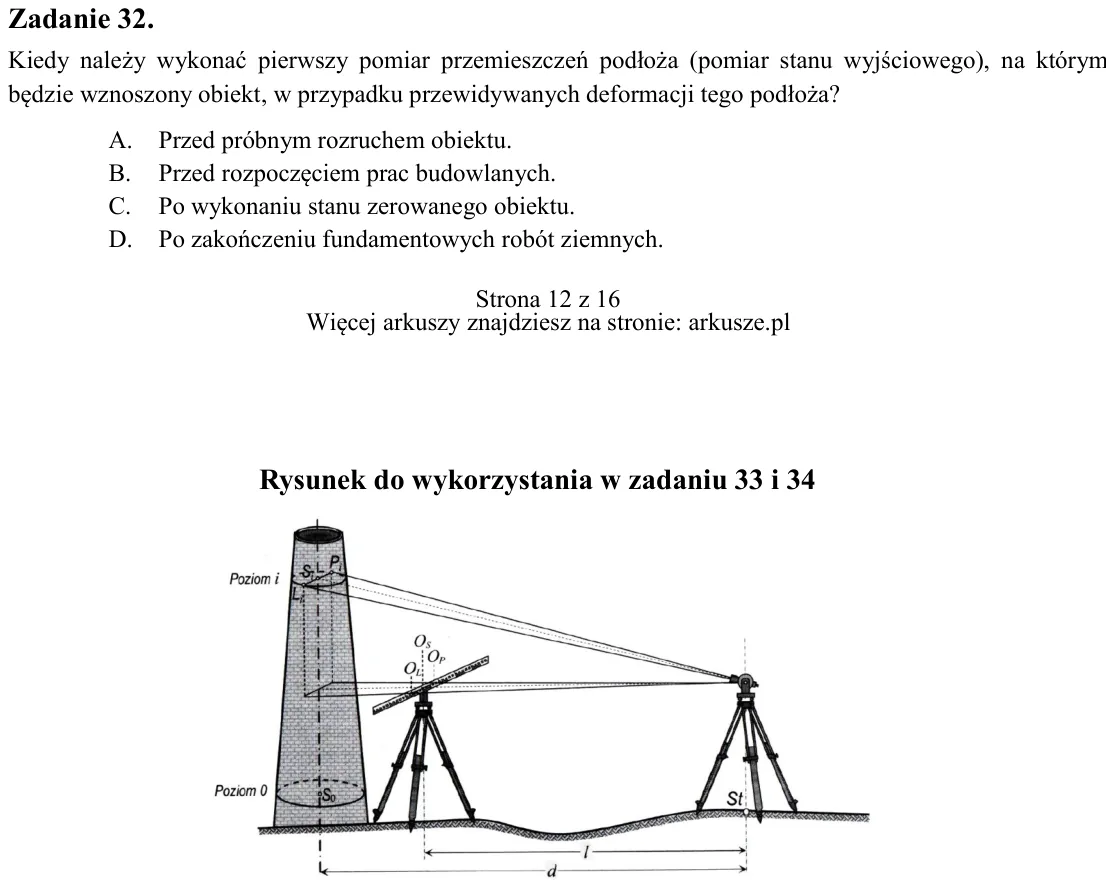

Zadanie 32. Kiedy należy wykonać pierwszy pomiar przemieszczeń podłoża (pomiar stanu wyjściowego), na którym będzie wznoszony obiekt, w przypadku przewidywanych deformacji tego podłoża? A. Przed próbnym rozruchem obiektu

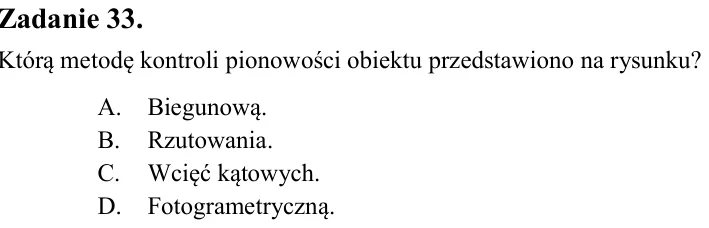

Zadanie 33. Którą metodę kontroli pionowości obiektu przedstawiono na rysunku? A. Biegunową. B. Rzutowania. C. Wcięć kątowych. D. Fotogrametryczną.

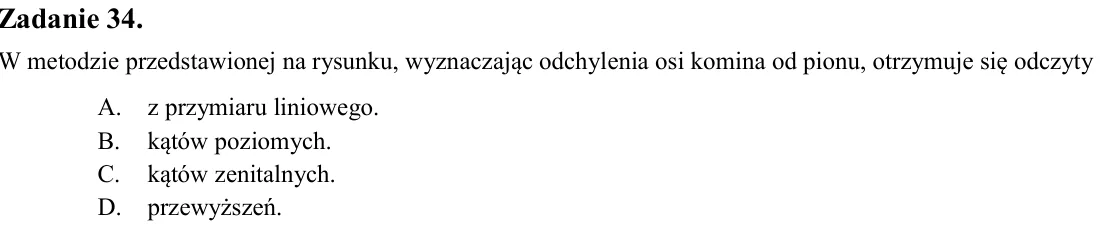

Zadanie 34. W metodzie przedstawionej na rysunku, wyznaczając odchylenia osi komina od pionu, otrzymuje się odczyty A. z przymiaru liniowego. B. kątów poziomych. C. kątów zenitalnych. D. przewyższeń.

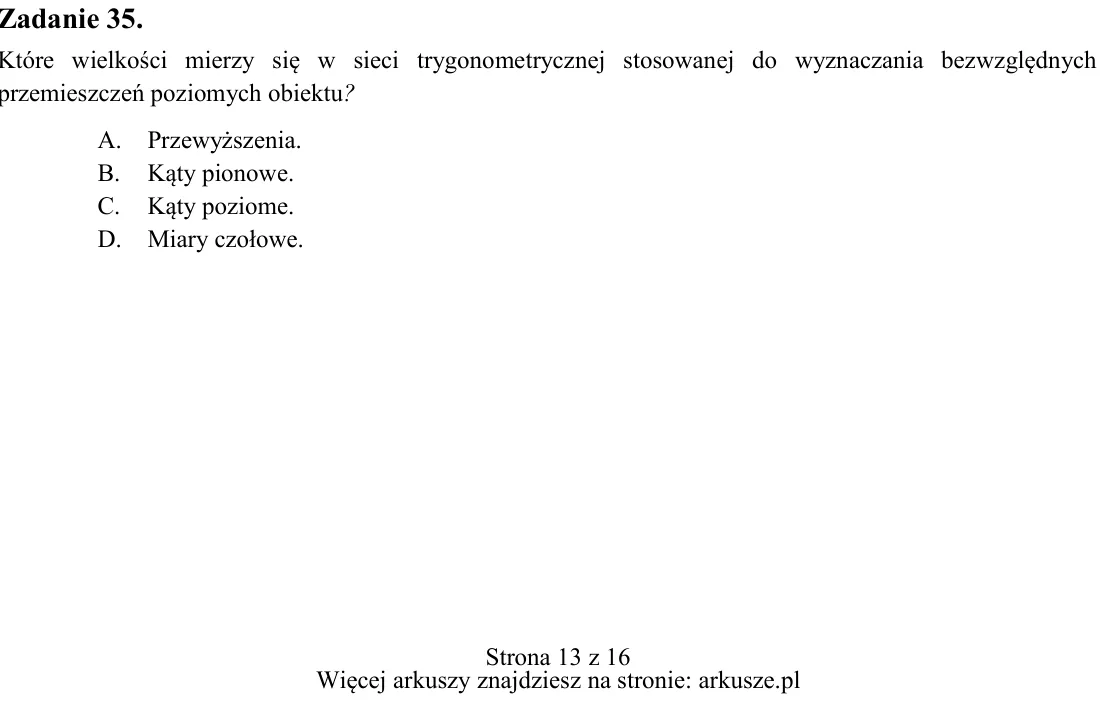

Zadanie 35. Które wielkości mierzy się w sieci trygonometrycznej stosowanej do wyznaczania bezwzględnych przemieszczeń poziomych obiektu? A. Przewyższenia. B. Kąty pionowe. C. Kąty poziome. D. Miary czołowe.

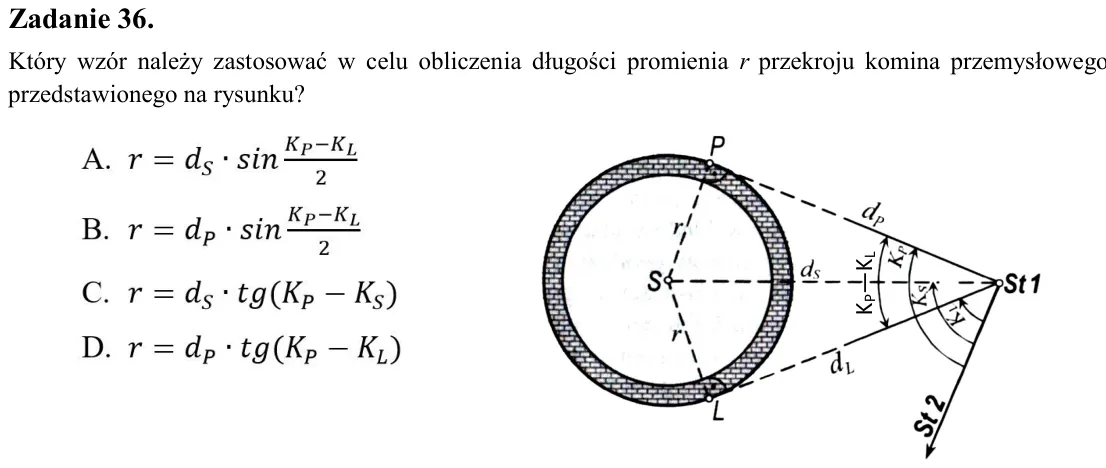

Zadanie 36. Który wzór należy zastosować w celu obliczenia długości promienia r przekroju komina przemysłowego przedstawionego na rysunku?

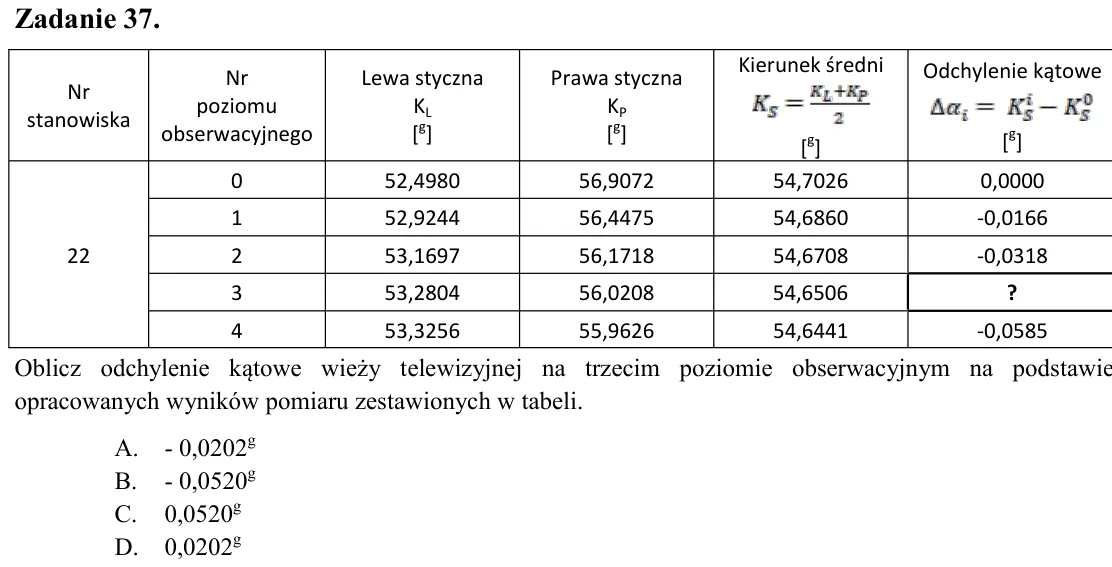

Zadanie 37. Oblicz odchylenie kątowe wieży telewizyjnej na trzecim poziomie obserwacyjnym na podstawie opracowanych wyników pomiaru zestawionych w tabeli. A. - 0,0202g B. - 0,0520g C. 0,0520g D. 0,0202g

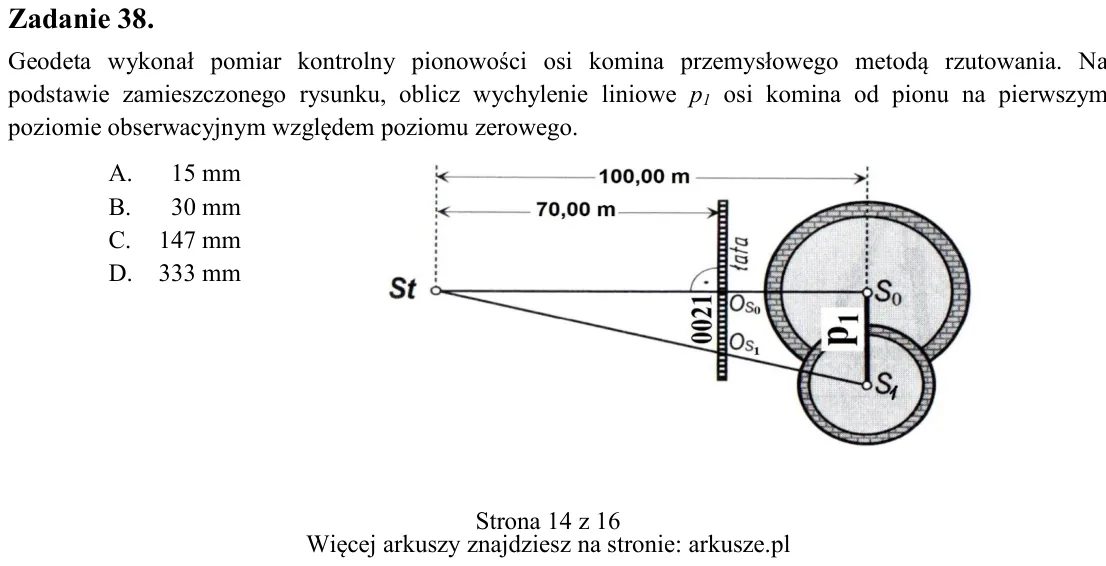

Zadanie 38. Geodeta wykonał pomiar kontrolny pionowości osi komina przemysłowego metodą rzutowania. Na podstawie zamieszczonego rysunku, oblicz wychylenie liniowe p1 osi komina od pionu na pierwszym poziomie obserwacyjny

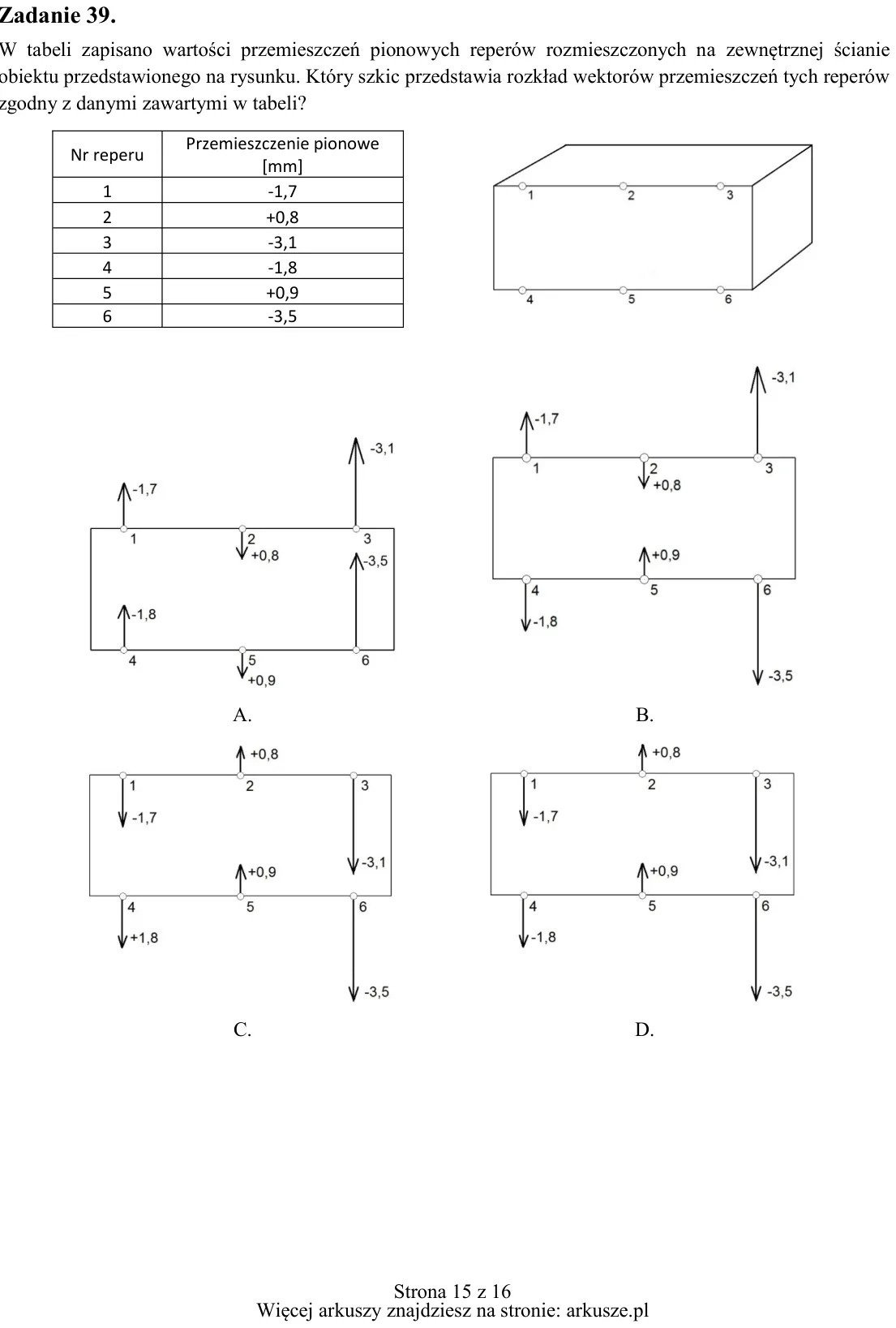

Zadanie 39. W tabeli zapisano wartości przemieszczeń pionowych reperów rozmieszczonych na zewnętrznej ścianie obiektu przedstawionego na rysunku. Który szkic przedstawia rozkład wektorów przemieszczeń tych reperów zgodny

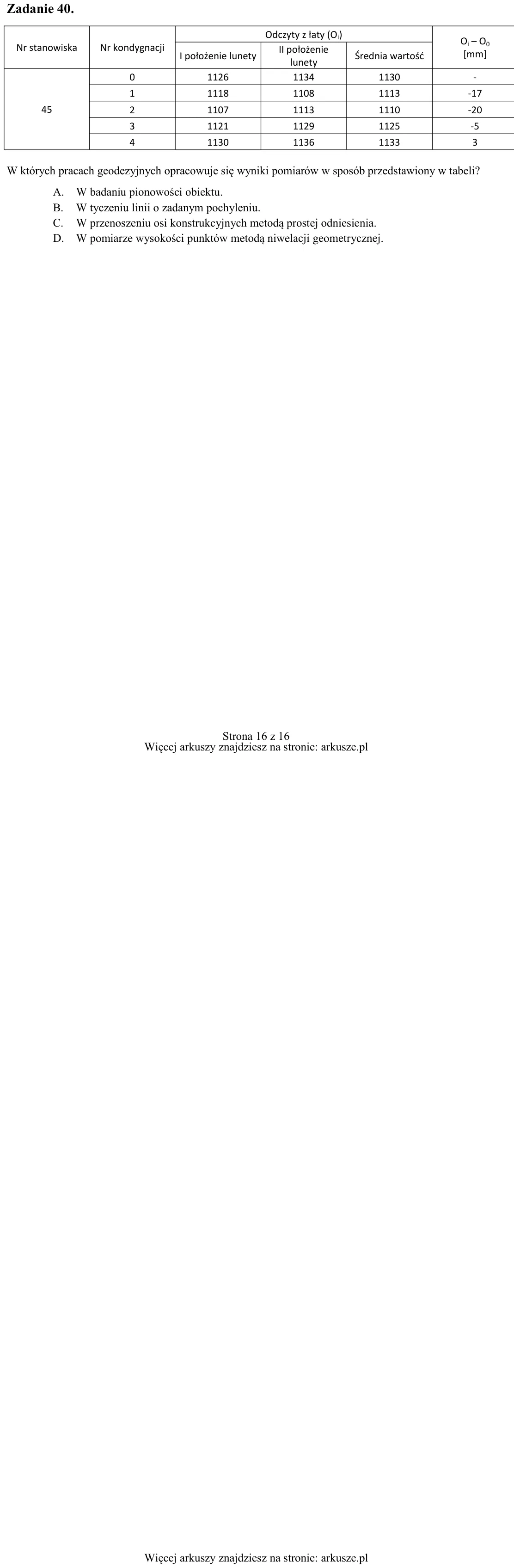

Zadanie 40. W których pracach geodezyjnych opracowuje się wyniki pomiarów w sposób przedstawiony w tabeli? A. W badaniu pionowości obiektu. B. W tyczeniu linii o zadanym pochyleniu. C. W przenoszeniu osi konstrukcyjnych
