Bd29 · Egzamin zawodowy · czerwiec 2019

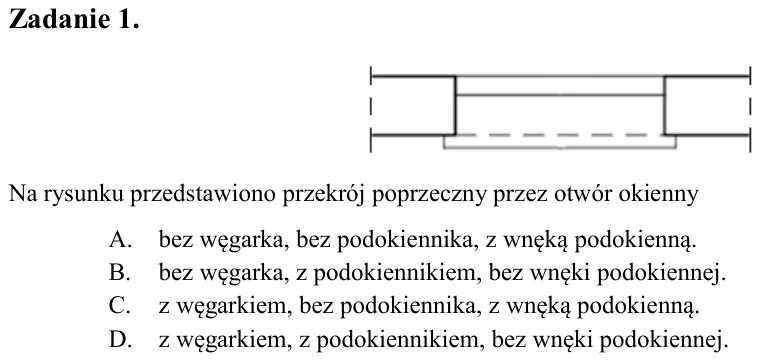

Zadanie 1. Na rysunku przedstawiono przekrój poprzeczny przez otwór okienny A. bez węgarka, bez podokiennika, z wnęką podokienną. B. bez węgarka, z podokiennikiem, bez wnęki podokiennej. C. z węgarkiem, bez podokiennika,

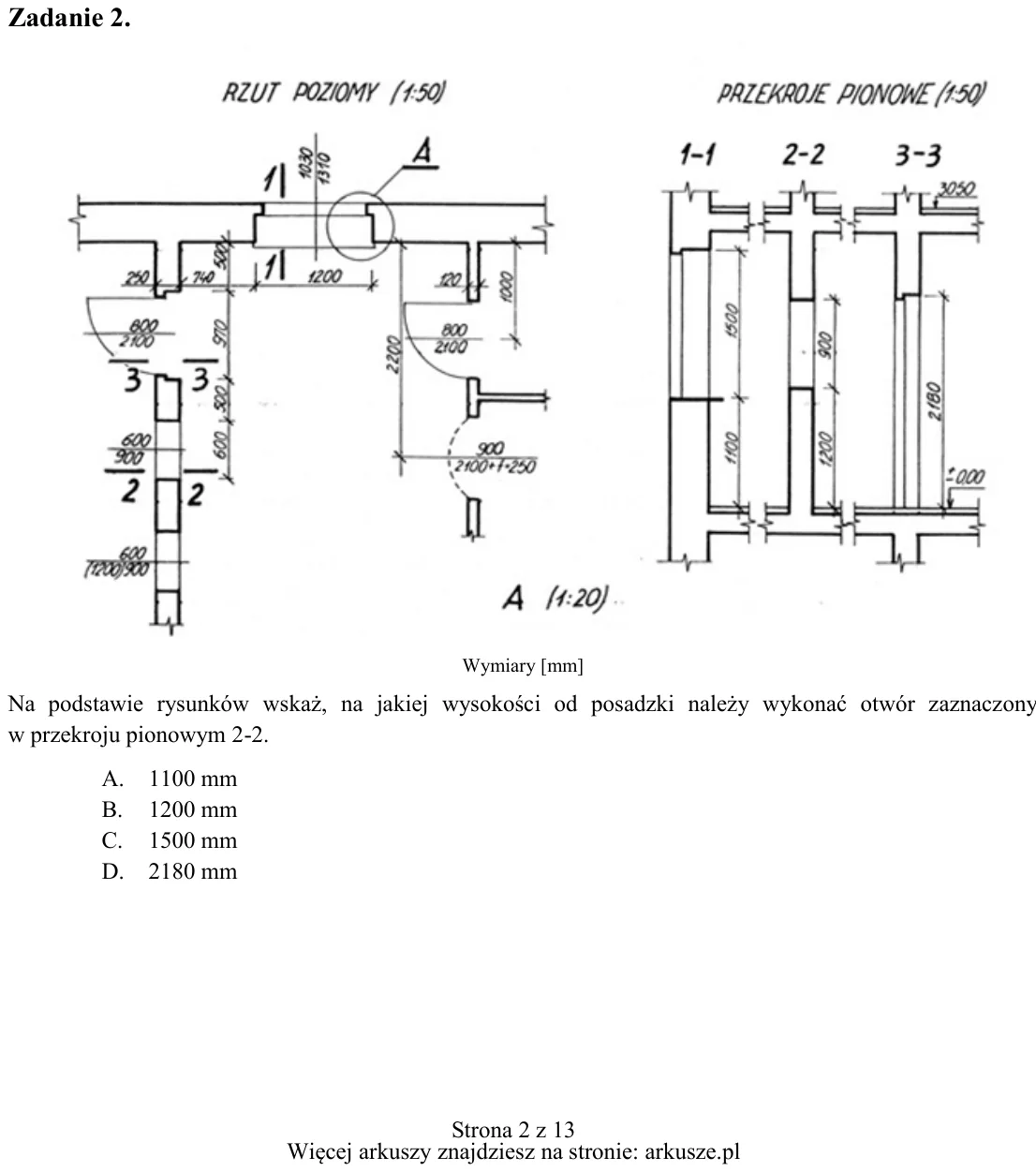

Zadanie 2. Wymiary [mm] Na podstawie rysunków wskaż, na jakiej wysokości od posadzki należy wykonać otwór zaznaczony w przekroju pionowym 2-2. A. 1100 mm B. 1200 mm C. 1500 mm D. 2180 mm

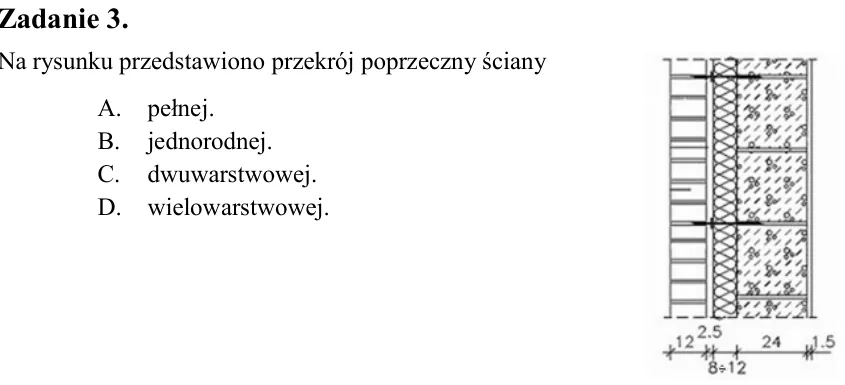

Zadanie 3. Na rysunku przedstawiono przekrój poprzeczny ściany A. pełnej. B. jednorodnej. C. dwuwarstwowej. D. wielowarstwowej.

Zadanie 4. Do wykonywania murów poniżej poziomu terenu należy zastosować zaprawę A. gipsową. B. wapienną. C. cementową. D. cementowo-wapienną.

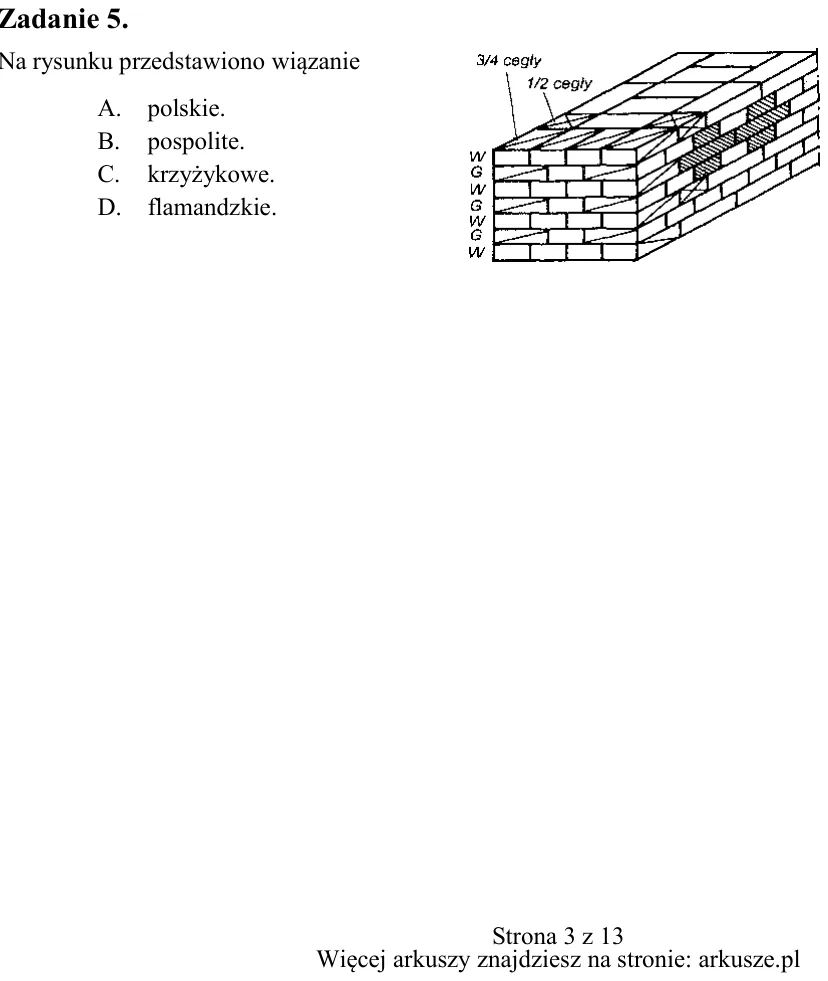

Zadanie 5. Na rysunku przedstawiono wiązanie A. polskie. B. pospolite. C. krzyżykowe. D. flamandzkie.

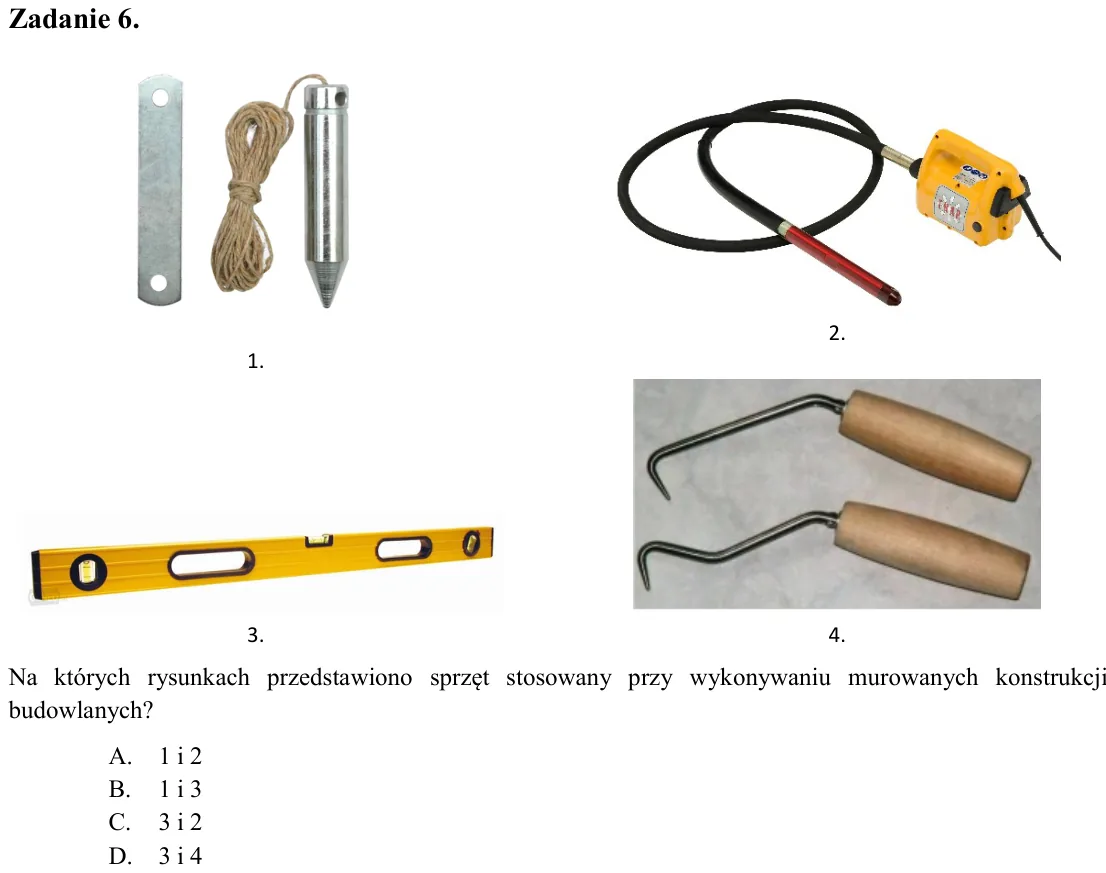

Zadanie 6. Na których rysunkach przedstawiono sprzęt stosowany przy wykonywaniu murowanych konstrukcji budowlanych? A. 1 i 2 B. 1 i 3 C. 3 i 2 D. 3 i 4

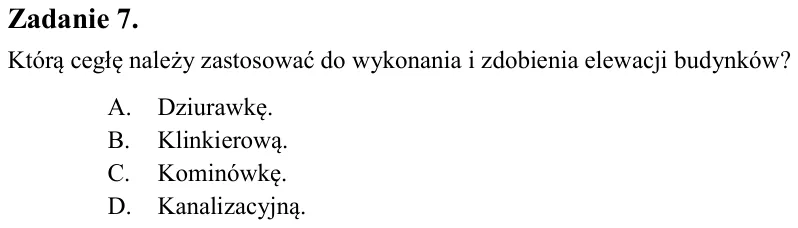

Zadanie 7. Którą cegłę należy zastosować do wykonania i zdobienia elewacji budynków? A. Dziurawkę. B. Klinkierową. C. Kominówkę. D. Kanalizacyjną.

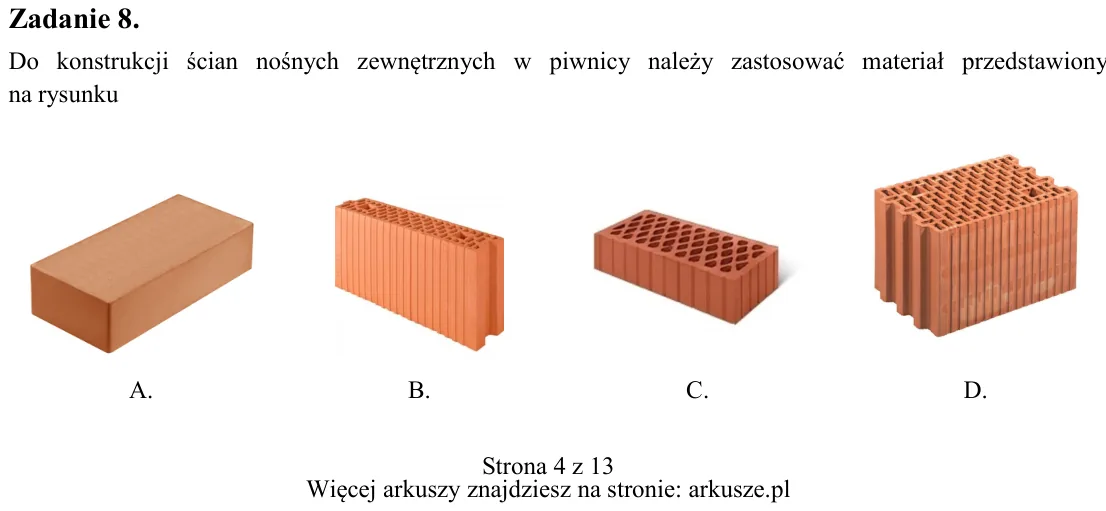

Zadanie 8. Do konstrukcji ścian nośnych zewnętrznych w piwnicy należy zastosować materiał przedstawiony na rysunku 2. 1. 3. 4. A. B. C. D.

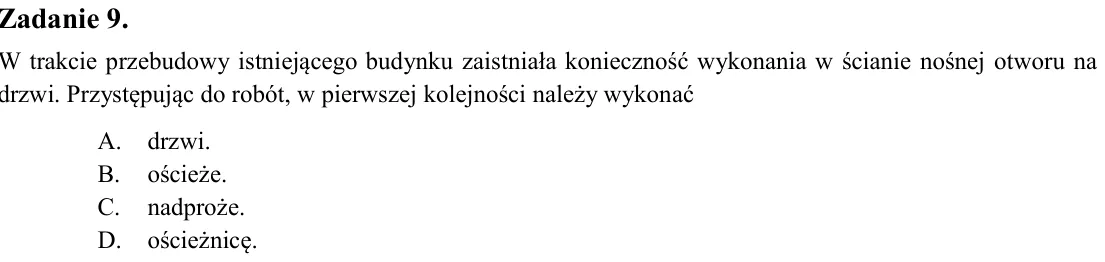

Zadanie 9. W trakcie przebudowy istniejącego budynku zaistniała konieczność wykonania w ścianie nośnej otworu na drzwi. Przystępując do robót, w pierwszej kolejności należy wykonać A. drzwi. B. ościeże. C. nadproże. D. o

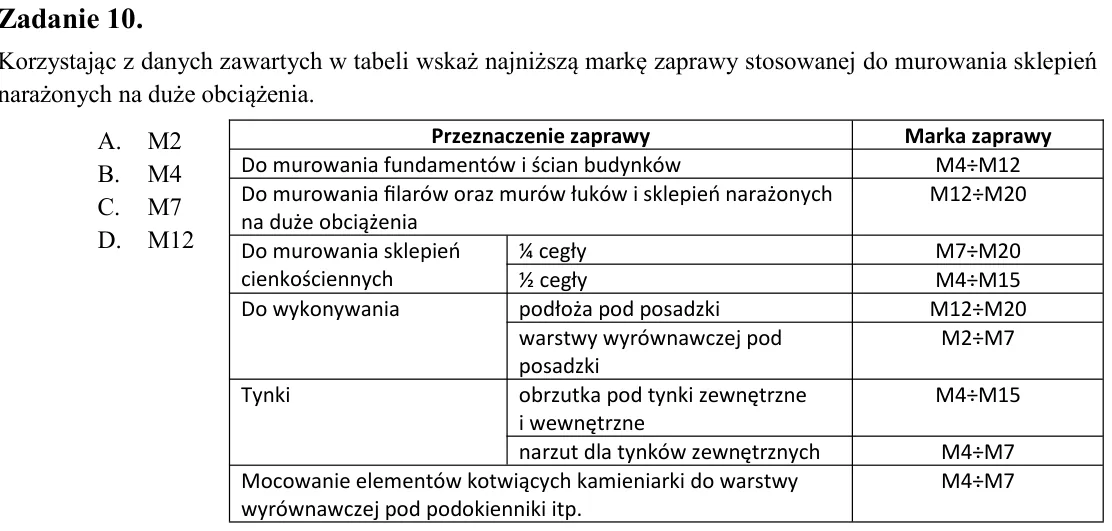

Zadanie 10. Korzystając z danych zawartych w tabeli wskaż najniższą markę zaprawy stosowanej do murowania sklepień narażonych na duże obciążenia. A. M2 B. M4 C. M7 D. M12

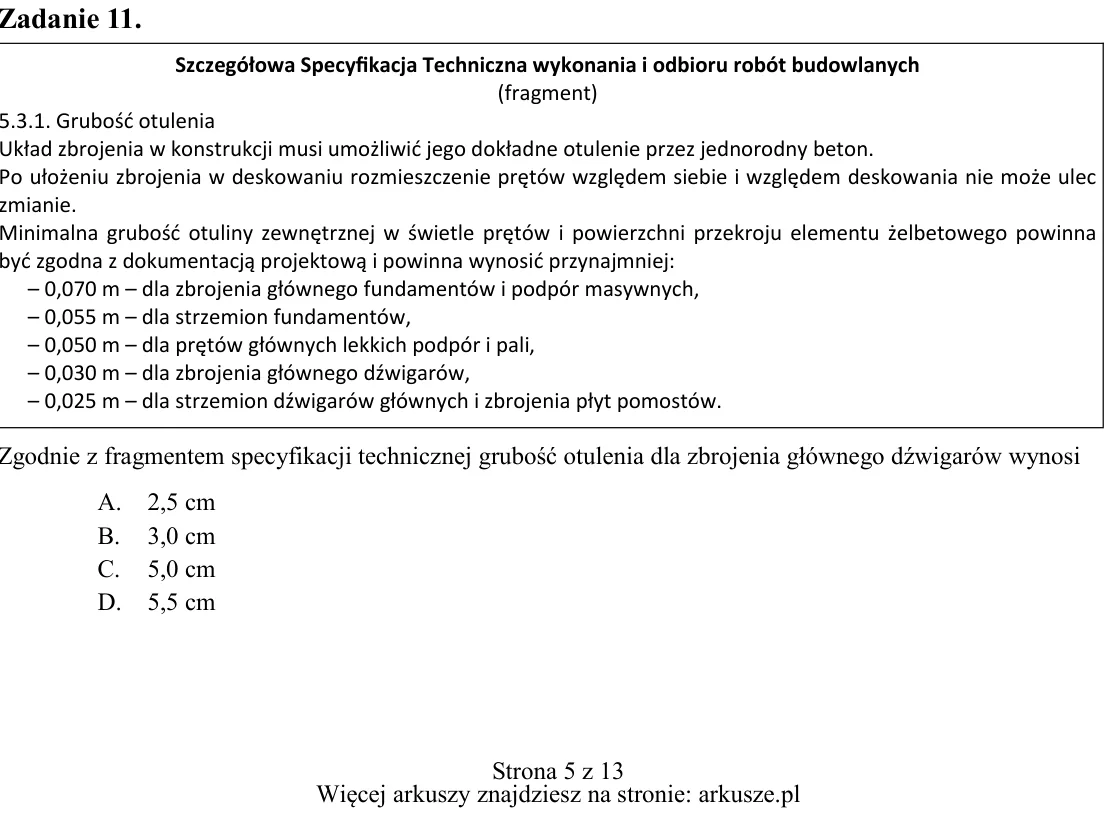

Zadanie 11. Zgodnie z fragmentem specyfikacji technicznej grubość otulenia dla zbrojenia głównego dźwigarów wynosi A. 2,5 cm B. 3,0 cm C. 5,0 cm D. 5,5 cm Przeznaczenie zaprawy Marka zaprawy Do murowania fundamentów i śc

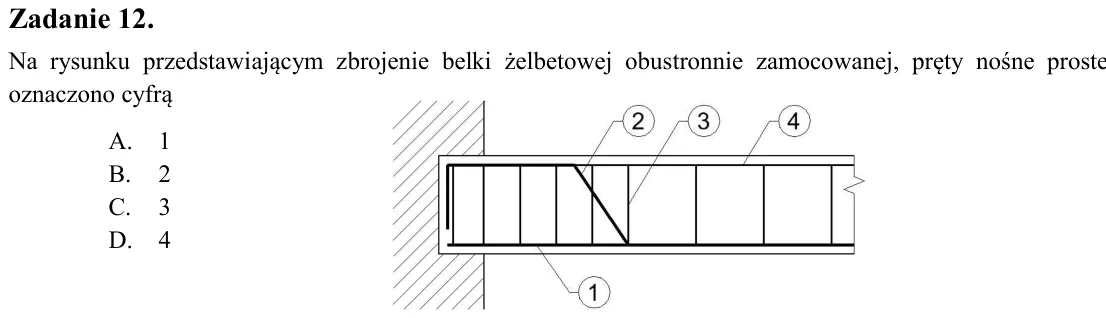

Zadanie 12. Na rysunku przedstawiającym zbrojenie belki żelbetowej obustronnie zamocowanej, pręty nośne proste oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

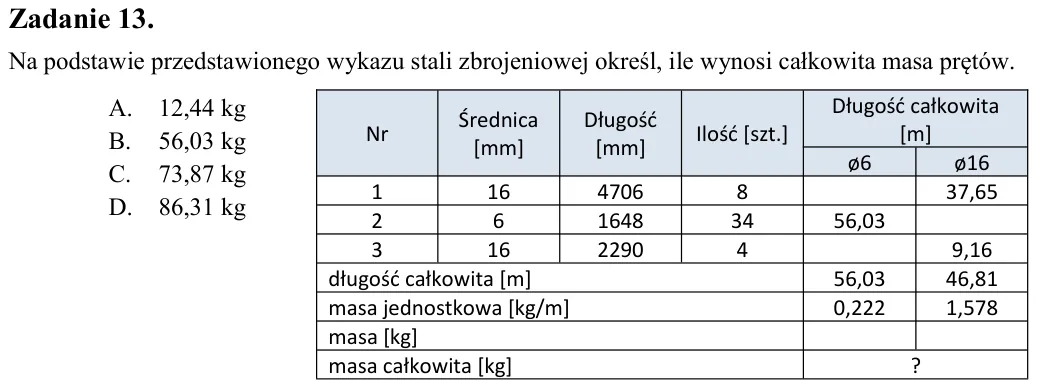

Zadanie 13. Na podstawie przedstawionego wykazu stali zbrojeniowej określ, ile wynosi całkowita masa prętów. A. 12,44 kg B. 56,03 kg C. 73,87 kg D. 86,31 kg

Zadanie 14. Jednoskośnie żebrowana jest stal klasy A. A-0 B. A-I C. A-II D. A-III

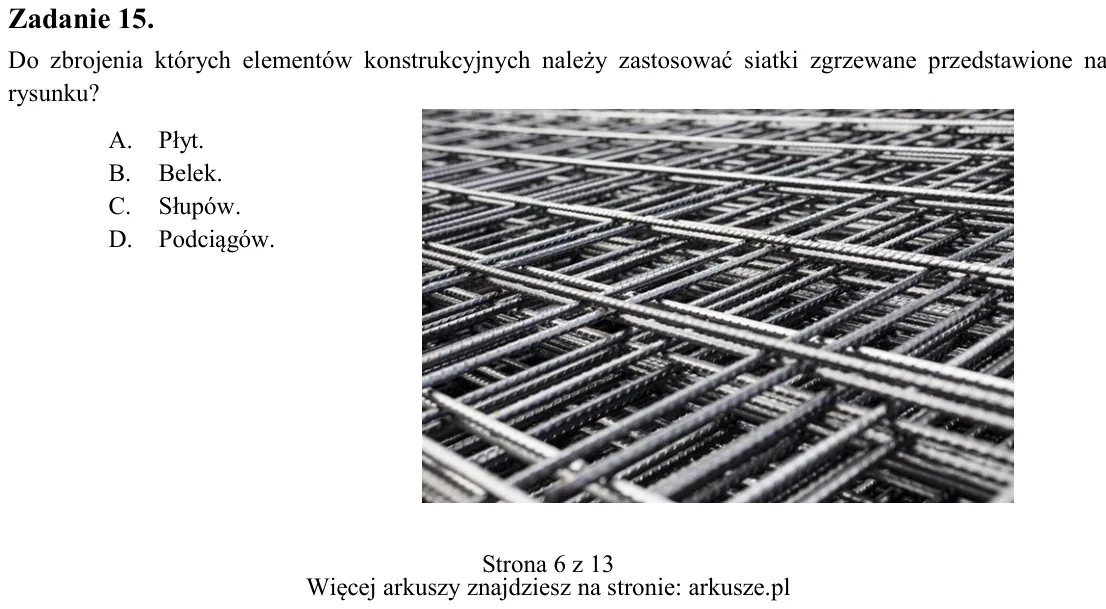

Zadanie 15. Do zbrojenia których elementów konstrukcyjnych należy zastosować siatki zgrzewane przedstawione na rysunku? A. Płyt. B. Belek. C. Słupów. D. Podciągów. Nr Średnica [mm] Długość [mm] Ilość [szt.] Długość całko

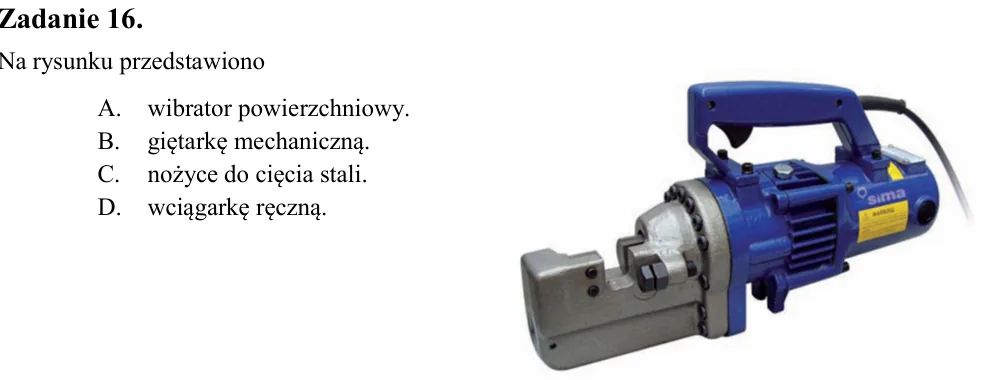

Zadanie 16. Na rysunku przedstawiono A. wibrator powierzchniowy. B. giętarkę mechaniczną. C. nożyce do cięcia stali. D. wciągarkę ręczną.

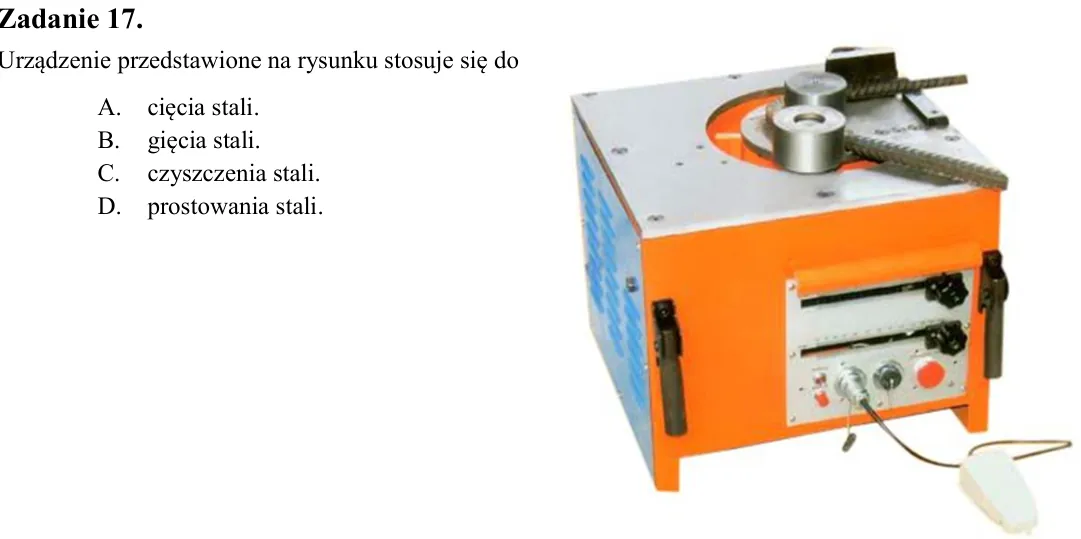

Zadanie 17. Urządzenie przedstawione na rysunku stosuje się do A. cięcia stali. B. gięcia stali. C. czyszczenia stali. D. prostowania stali.

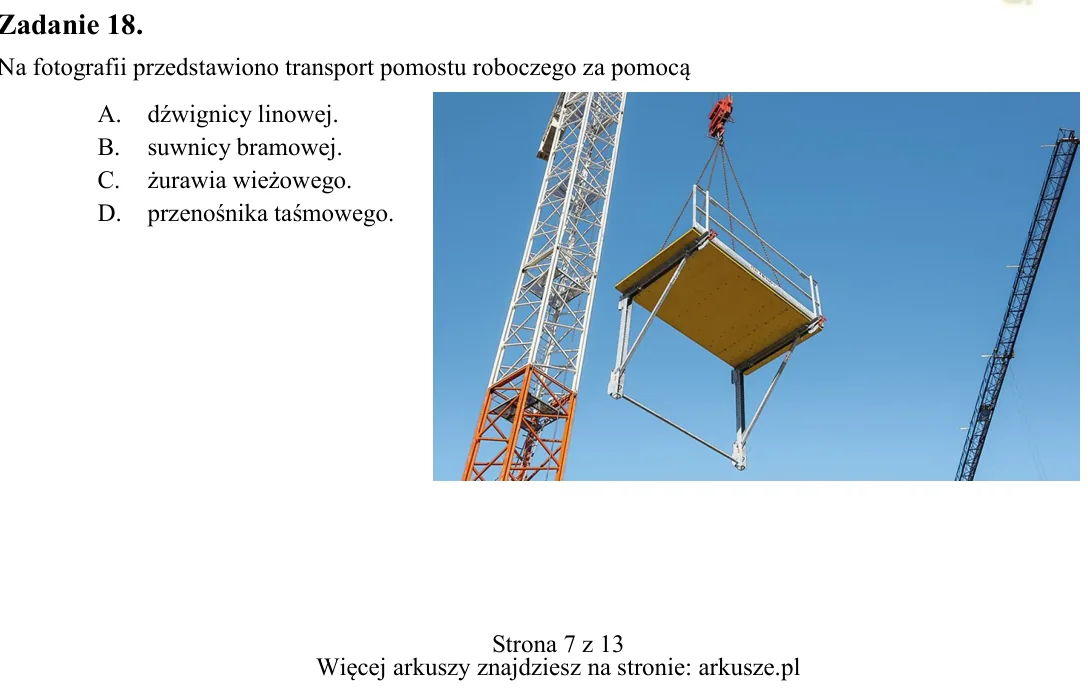

Zadanie 18. Na fotografii przedstawiono transport pomostu roboczego za pomocą A. dźwignicy linowej. B. suwnicy bramowej. C. żurawia wieżowego. D. przenośnika taśmowego.

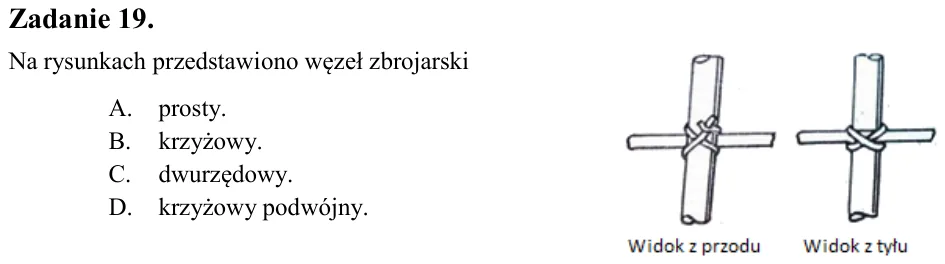

Zadanie 19. Na rysunkach przedstawiono węzeł zbrojarski A. prosty. B. krzyżowy. C. dwurzędowy. D. krzyżowy podwójny.

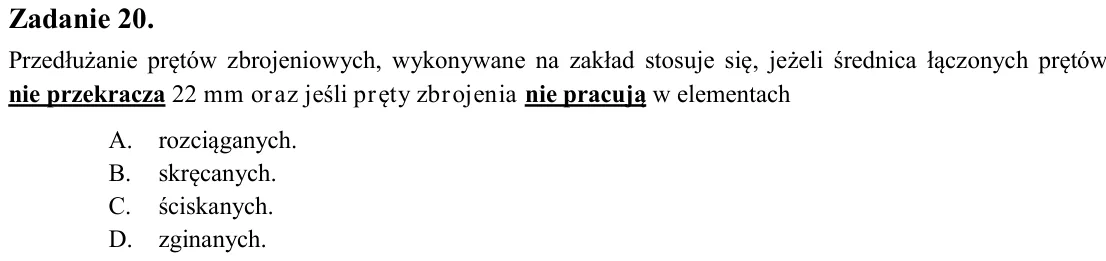

Zadanie 20. Przedłużanie prętów zbrojeniowych, wykonywane na zakład stosuje się, jeżeli średnica łączonych prętów nie przekracza 22 mm oraz jeśli pręty zbrojenia nie pracują w elementach A. rozciąganych. B. skręcanych. C

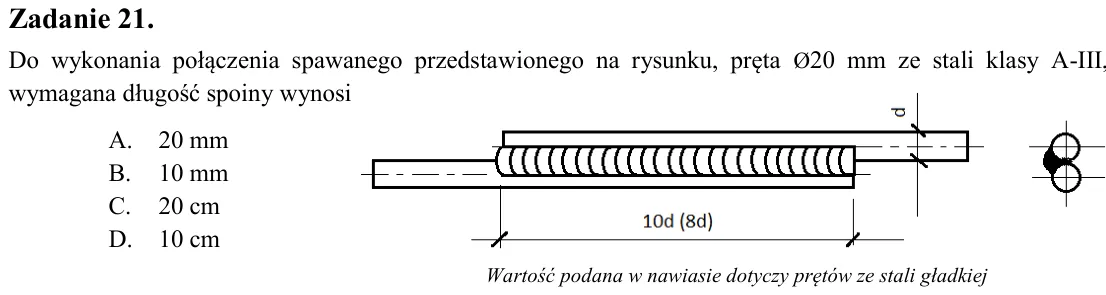

Zadanie 21. Do wykonania połączenia spawanego przedstawionego na rysunku, pręta Ø20 mm ze stali klasy A-III, wymagana długość spoiny wynosi A. 20 mm B. 10 mm C. 20 cm D. 10 cm

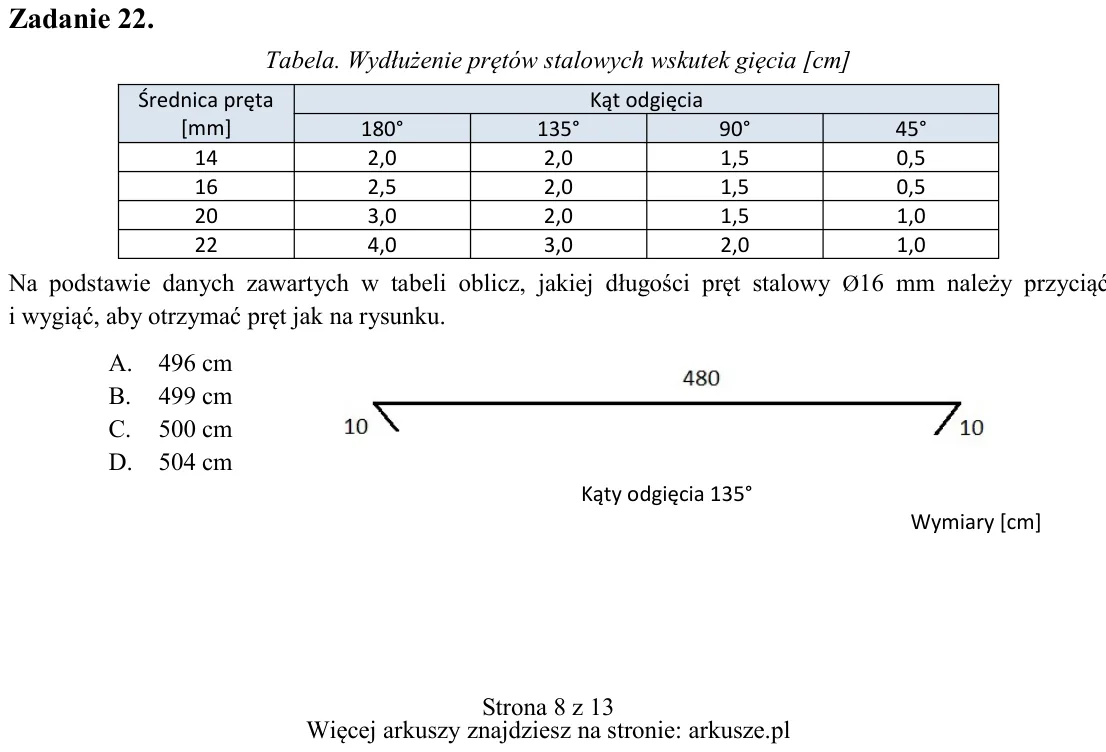

Zadanie 22. Tabela. Wydłużenie prętów stalowych wskutek gięcia [cm] Na podstawie danych zawartych w tabeli oblicz, jakiej długości pręt stalowy Ø16 mm należy przyciąć i wygiąć, aby otrzymać pręt jak na rysunku. A. 496 cm

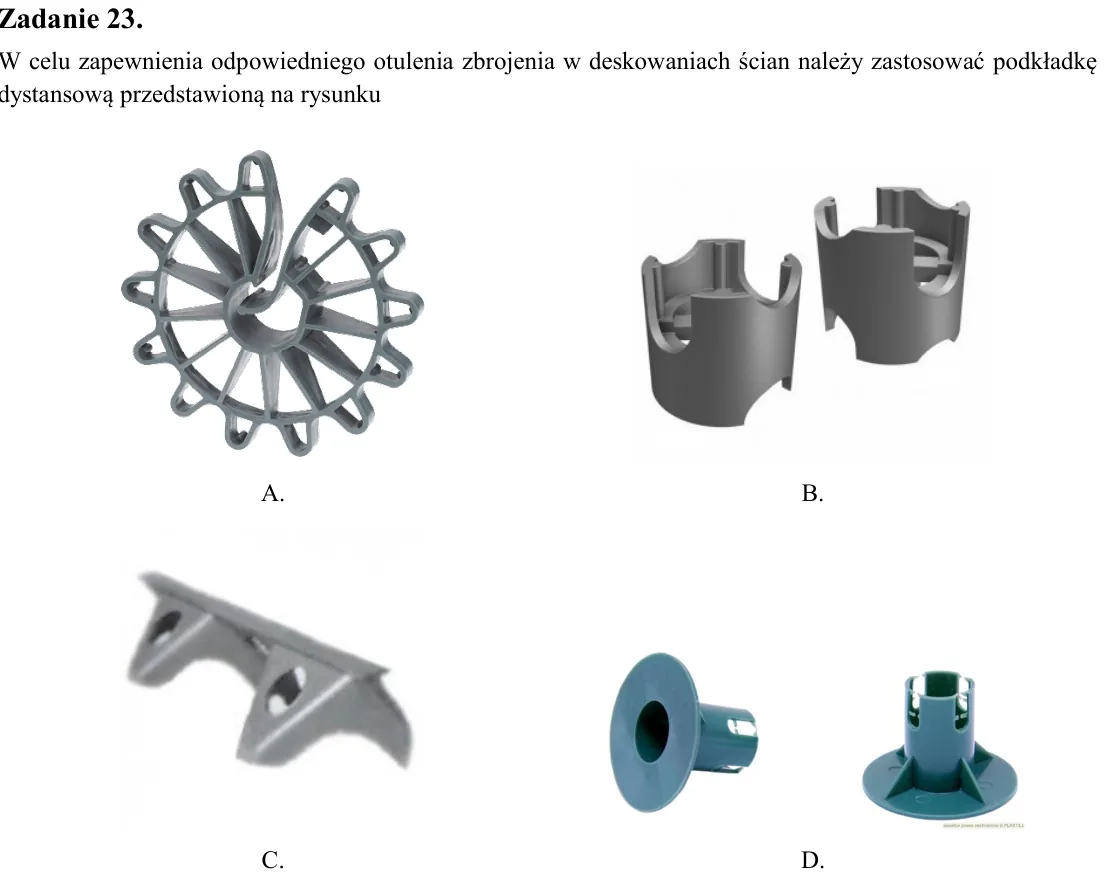

Zadanie 23. W celu zapewnienia odpowiedniego otulenia zbrojenia w deskowaniach ścian należy zastosować podkładkę dystansową przedstawioną na rysunku

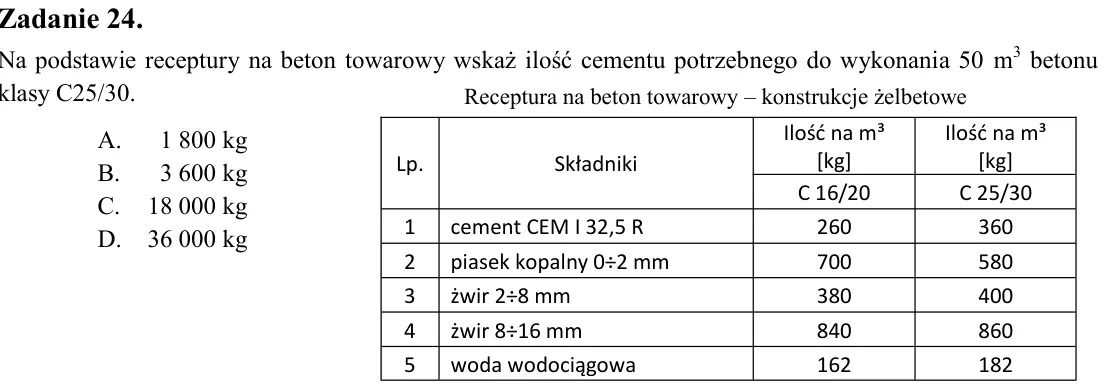

Zadanie 24. Na podstawie receptury na beton towarowy wskaż ilość cementu potrzebnego do wykonania 50 m3 betonu klasy C25/30. A. 1 800 kg B. 3 600 kg C. 18 000 kg D. 36 000 kg

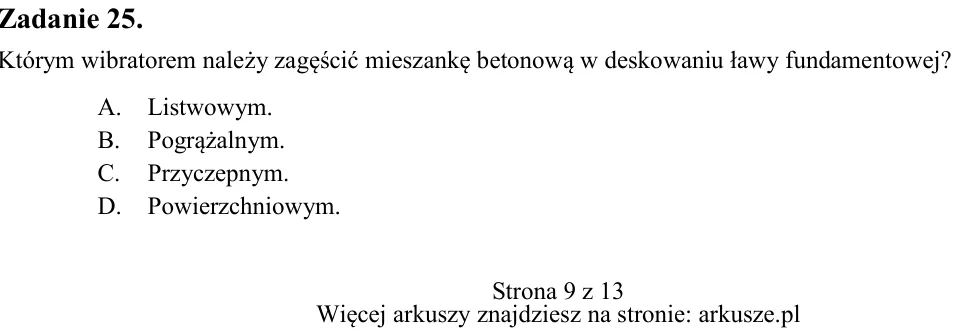

Zadanie 25. Którym wibratorem należy zagęścić mieszankę betonową w deskowaniu ławy fundamentowej? A. Listwowym. B. Pogrążalnym. C. Przyczepnym. D. Powierzchniowym. A. B. C. D. Lp. Składniki Ilość na m³ [kg] Ilość na m³ [

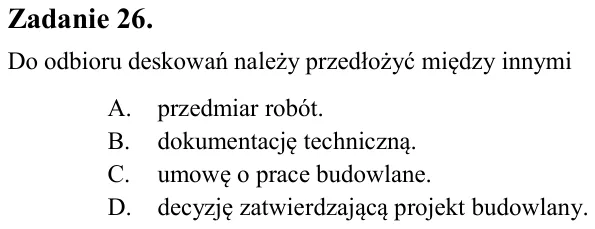

Zadanie 26. Do odbioru deskowań należy przedłożyć między innymi A. przedmiar robót. B. dokumentację techniczną. C. umowę o prace budowlane. D. decyzję zatwierdzającą projekt budowlany.

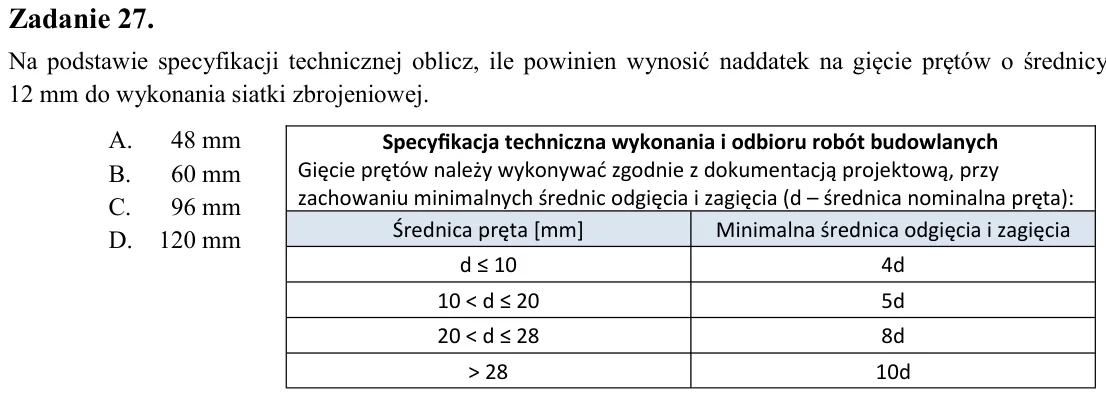

Zadanie 27. Na podstawie specyfikacji technicznej oblicz, ile powinien wynosić naddatek na gięcie prętów o średnicy 12 mm do wykonania siatki zbrojeniowej. A. 48 mm B. 60 mm C. 96 mm D. 120 mm

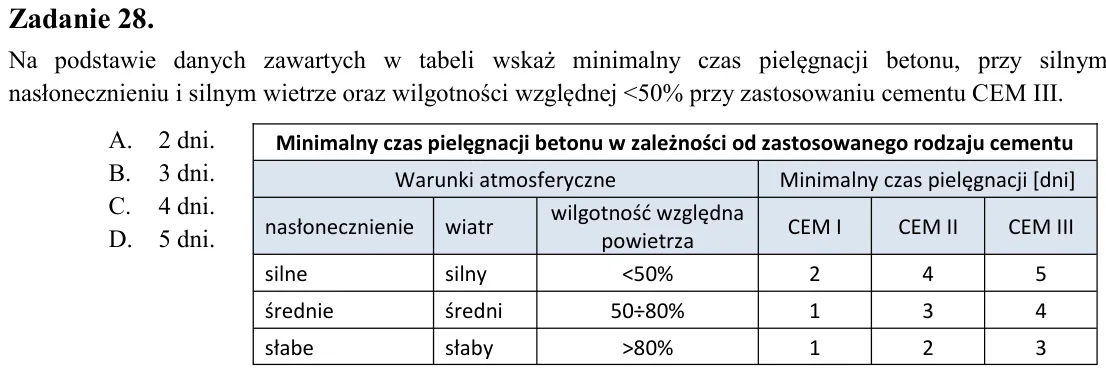

Zadanie 28. Na podstawie danych zawartych w tabeli wskaż minimalny czas pielęgnacji betonu, przy silnym nasłonecznieniu i silnym wietrze oraz wilgotności względnej <50% przy zastosowaniu cementu CEM III. A. 2 dni. B. 3 d

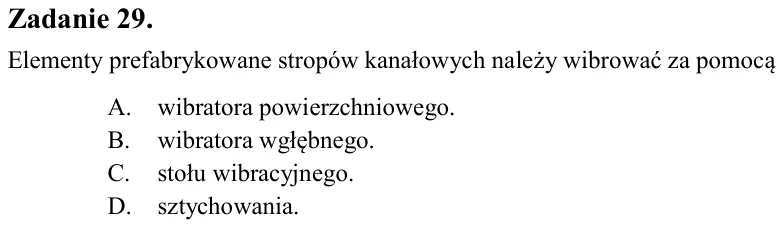

Zadanie 29. Elementy prefabrykowane stropów kanałowych należy wibrować za pomocą A. wibratora powierzchniowego. B. wibratora wgłębnego. C. stołu wibracyjnego. D. sztychowania.

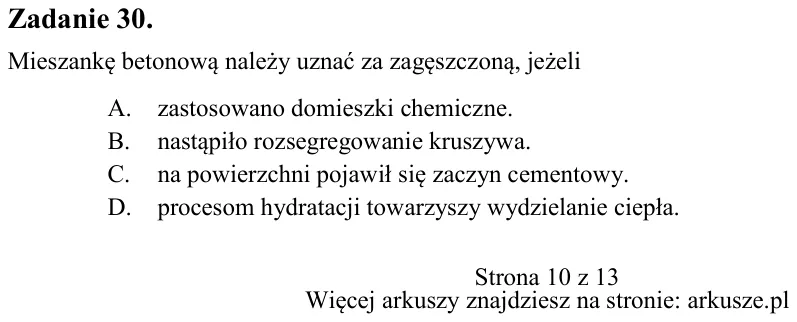

Zadanie 30. Mieszankę betonową należy uznać za zagęszczoną, jeżeli A. zastosowano domieszki chemiczne. B. nastąpiło rozsegregowanie kruszywa. C. na powierzchni pojawił się zaczyn cementowy. D. procesom hydratacji towarzy

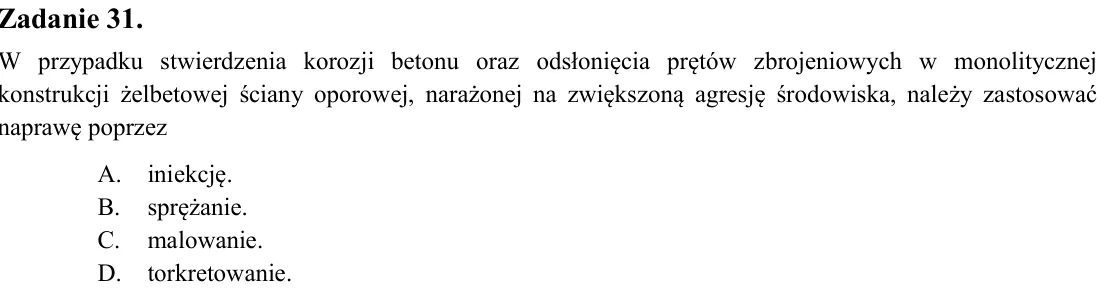

Zadanie 31. W przypadku stwierdzenia korozji betonu oraz odsłonięcia prętów zbrojeniowych w monolitycznej konstrukcji żelbetowej ściany oporowej, narażonej na zwiększoną agresję środowiska, należy zastosować naprawę popr

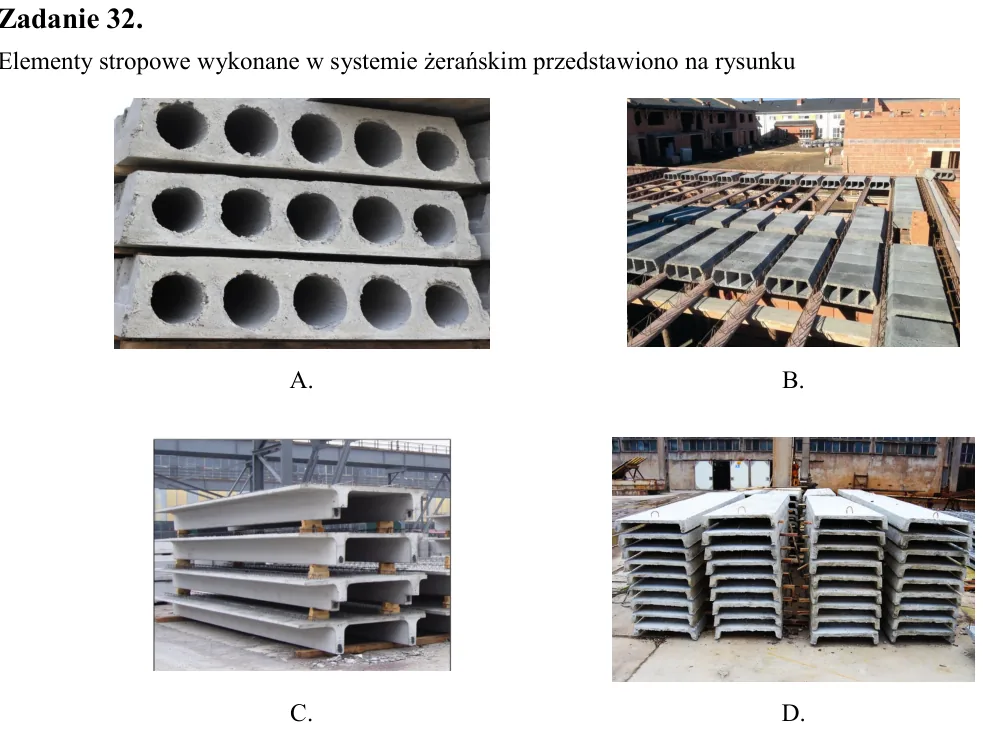

Zadanie 32. Elementy stropowe wykonane w systemie żerańskim przedstawiono na rysunku

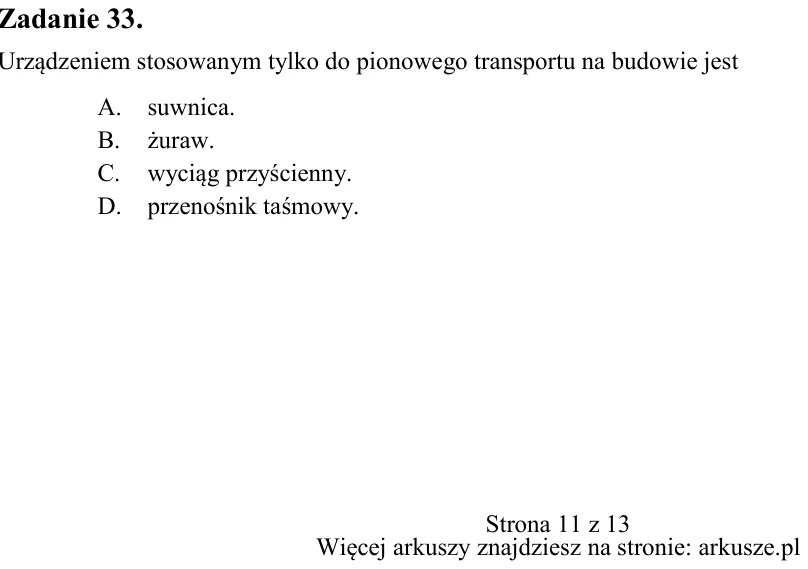

Zadanie 33. Urządzeniem stosowanym tylko do pionowego transportu na budowie jest A. suwnica. B. żuraw. C. wyciąg przyścienny. D. przenośnik taśmowy. A. B. C. D.

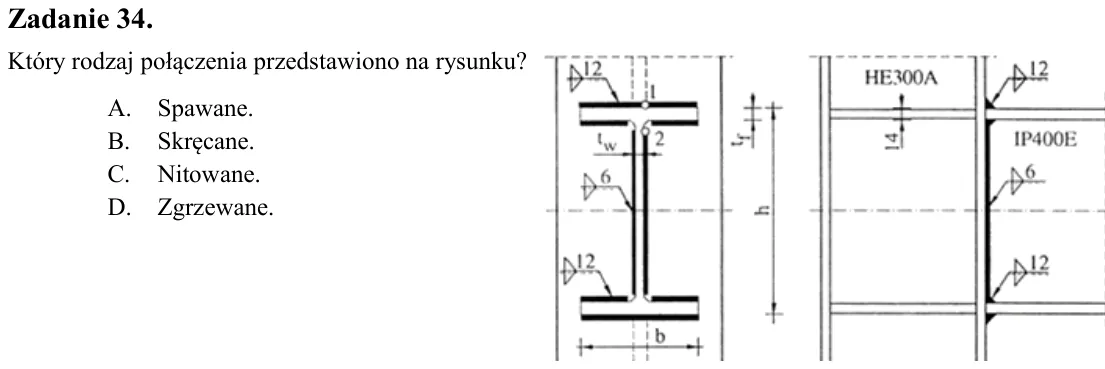

Zadanie 34. Który rodzaj połączenia przedstawiono na rysunku? A. Spawane. B. Skręcane. C. Nitowane. D. Zgrzewane.

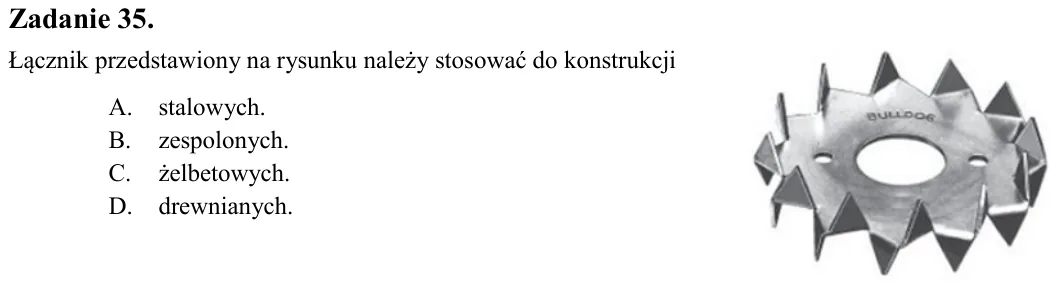

Zadanie 35. Łącznik przedstawiony na rysunku należy stosować do konstrukcji A. stalowych. B. zespolonych. C. żelbetowych. D. drewnianych.

Zadanie 36. Ukosowanie blach stalowych należy wykonać w celu wykonania połączeń A. klejonych. B. spawanych. C. skręcanych. D. nitowanych.

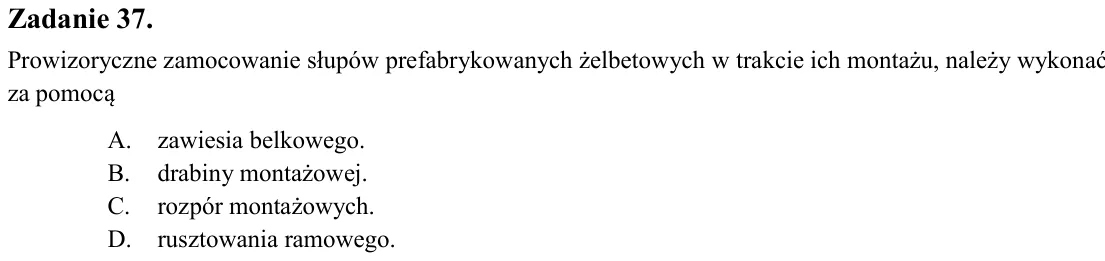

Zadanie 37. Prowizoryczne zamocowanie słupów prefabrykowanych żelbetowych w trakcie ich montażu, należy wykonać za pomocą A. zawiesia belkowego. B. drabiny montażowej. C. rozpór montażowych. D. rusztowania ramowego.

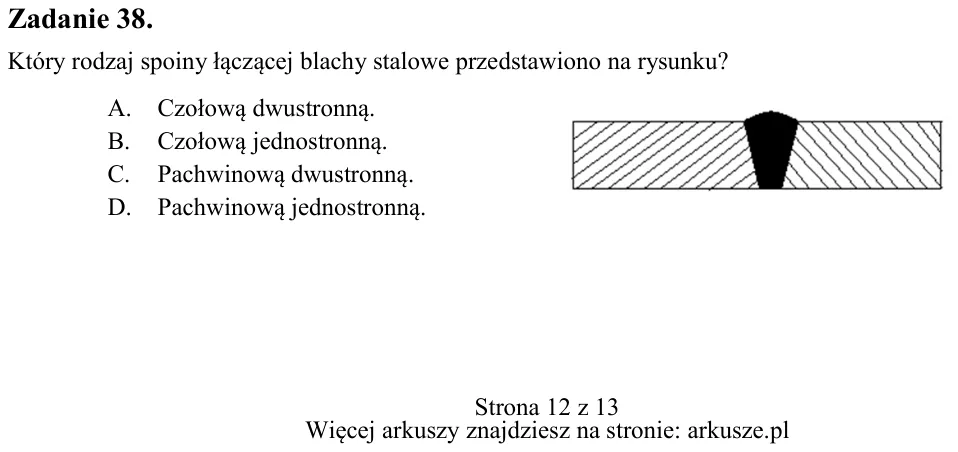

Zadanie 38. Który rodzaj spoiny łączącej blachy stalowe przedstawiono na rysunku? A. Czołową dwustronną. B. Czołową jednostronną. C. Pachwinową dwustronną. D. Pachwinową jednostronną.

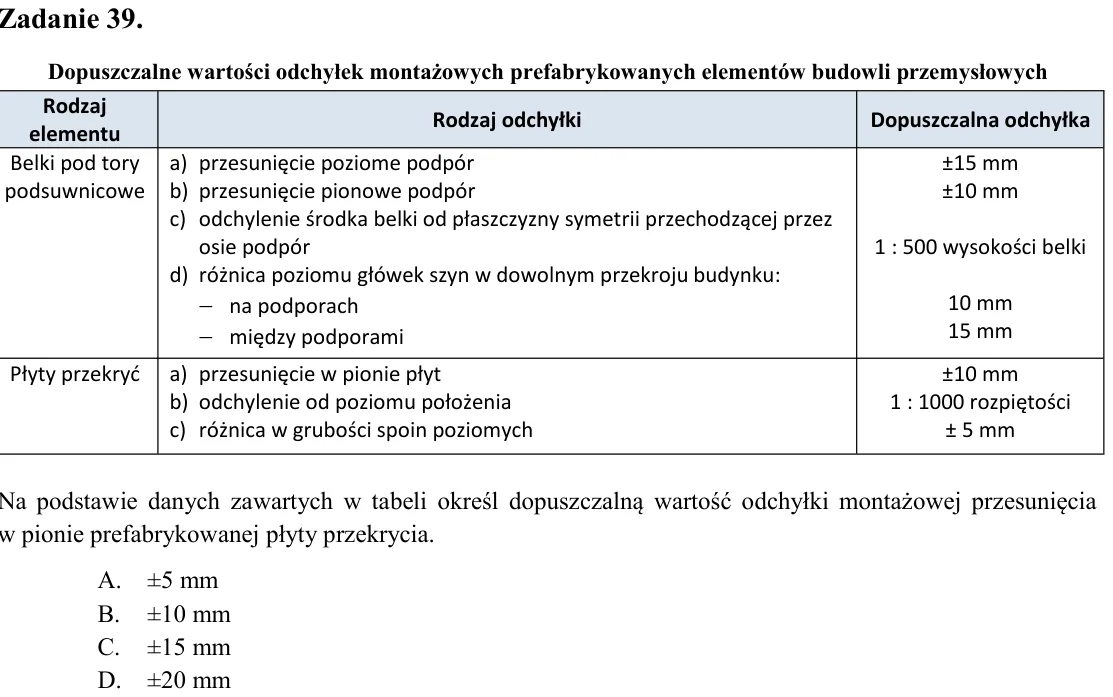

Zadanie 39. Na podstawie danych zawartych w tabeli określ dopuszczalną wartość odchyłki montażowej przesunięcia w pionie prefabrykowanej płyty przekrycia. A. ±5 mm B. ±10 mm C. ±15 mm D. ±20 mm

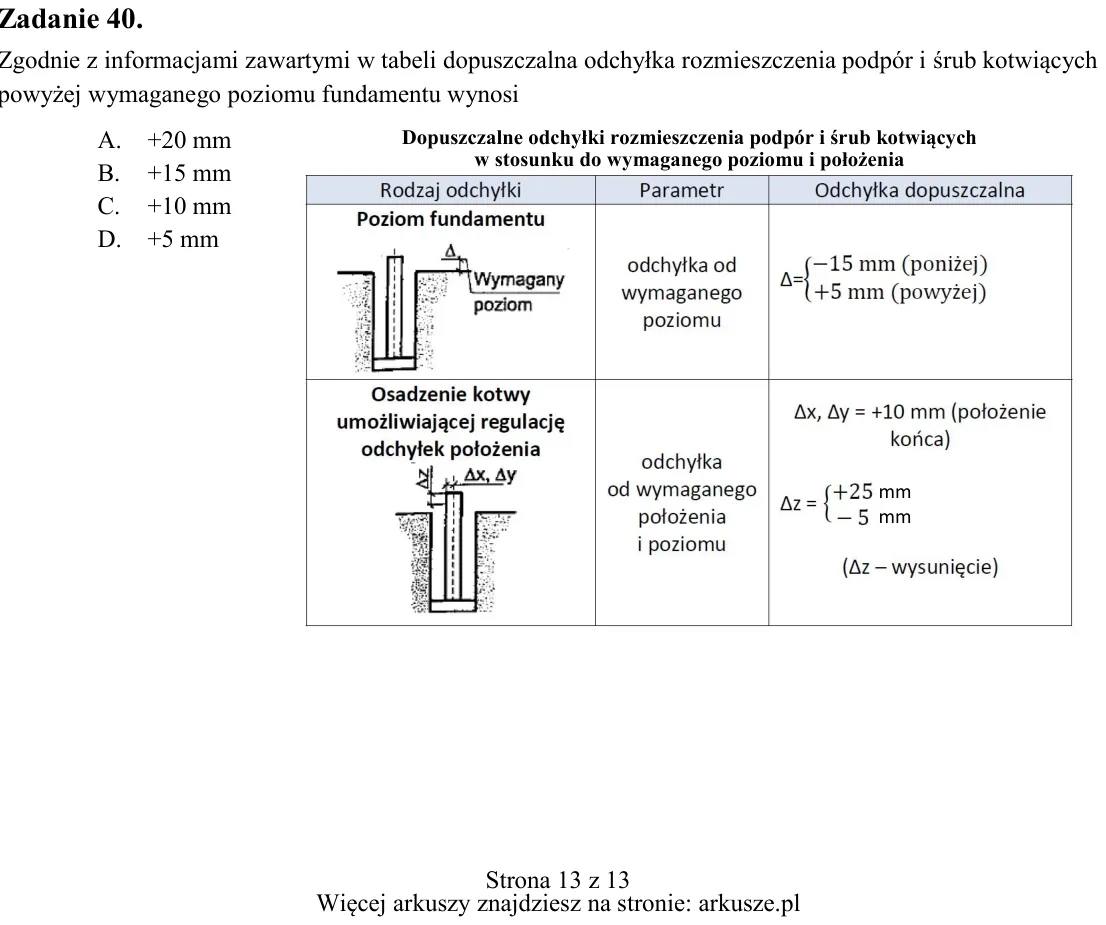

Zadanie 40. Zgodnie z informacjami zawartymi w tabeli dopuszczalna odchyłka rozmieszczenia podpór i śrub kotwiących powyżej wymaganego poziomu fundamentu wynosi A. +20 mm B. +15 mm C. +10 mm D. +5 mm Dopuszczalne wartośc
