Bd31 · Egzamin zawodowy · czerwiec 2019

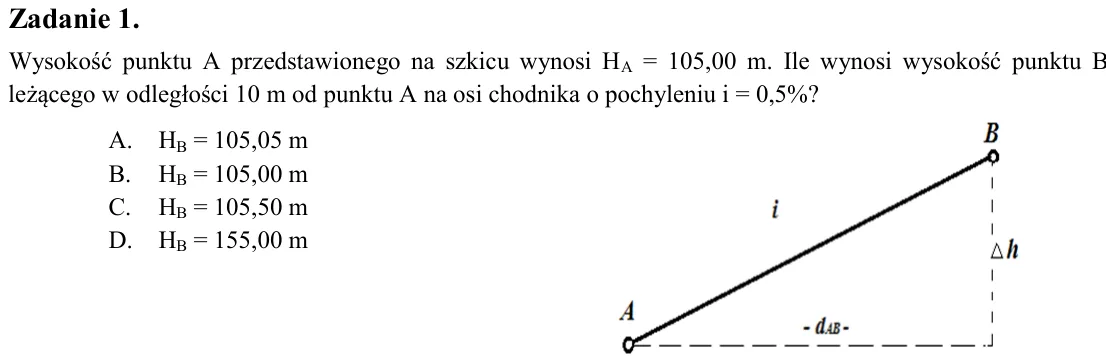

Zadanie 1. Wysokość punktu A przedstawionego na szkicu wynosi HA = 105,00 m. Ile wynosi wysokość punktu B leżącego w odległości 10 m od punktu A na osi chodnika o pochyleniu i = 0,5%? A. HB = 105,05 m B. HB = 105,00 m C.

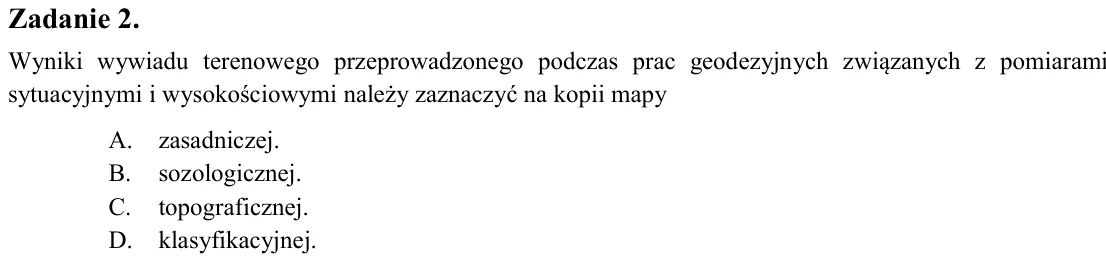

Zadanie 2. Wyniki wywiadu terenowego przeprowadzonego podczas prac geodezyjnych związanych z pomiarami sytuacyjnymi i wysokościowymi należy zaznaczyć na kopii mapy A. zasadniczej. B. sozologicznej. C. topograficznej. D.

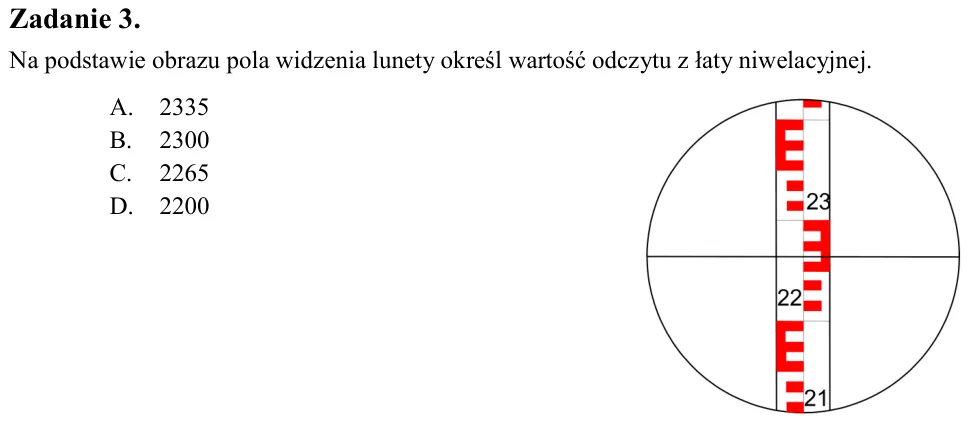

Zadanie 3. Na podstawie obrazu pola widzenia lunety określ wartość odczytu z łaty niwelacyjnej. A. 2335 B. 2300 C. 2265 D. 2200

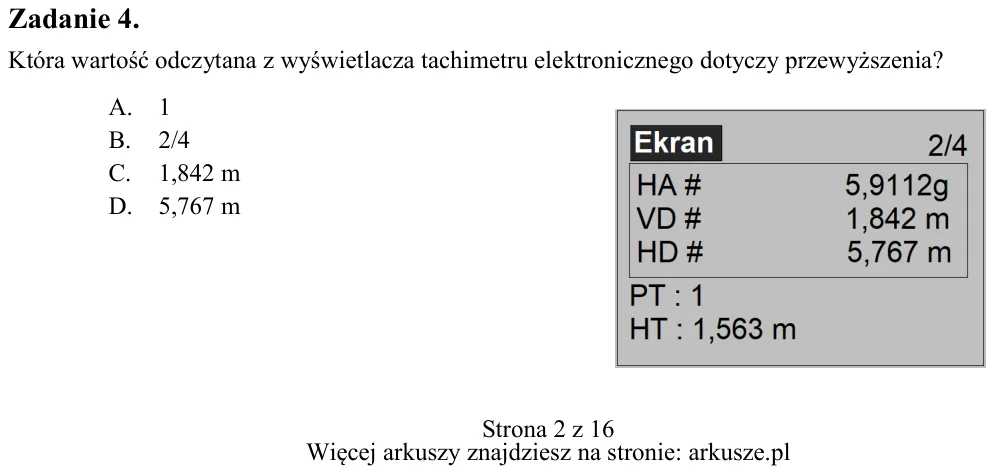

Zadanie 4. Która wartość odczytana z wyświetlacza tachimetru elektronicznego dotyczy przewyższenia? A. 1 B. 2/4 C. 1,842 m D. 5,767 m

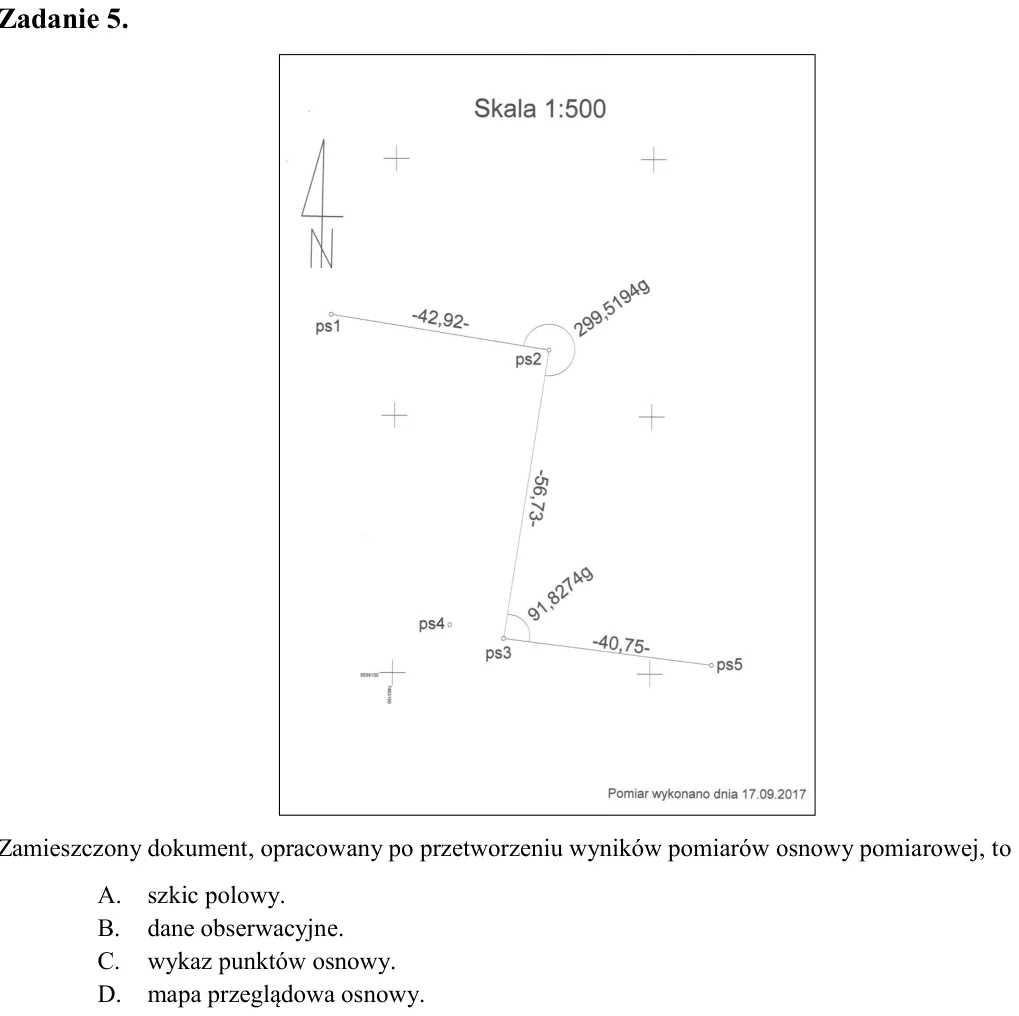

Zadanie 5. Zamieszczony dokument, opracowany po przetworzeniu wyników pomiarów osnowy pomiarowej, to A. szkic polowy. B. dane obserwacyjne. C. wykaz punktów osnowy. D. mapa przeglądowa osnowy.

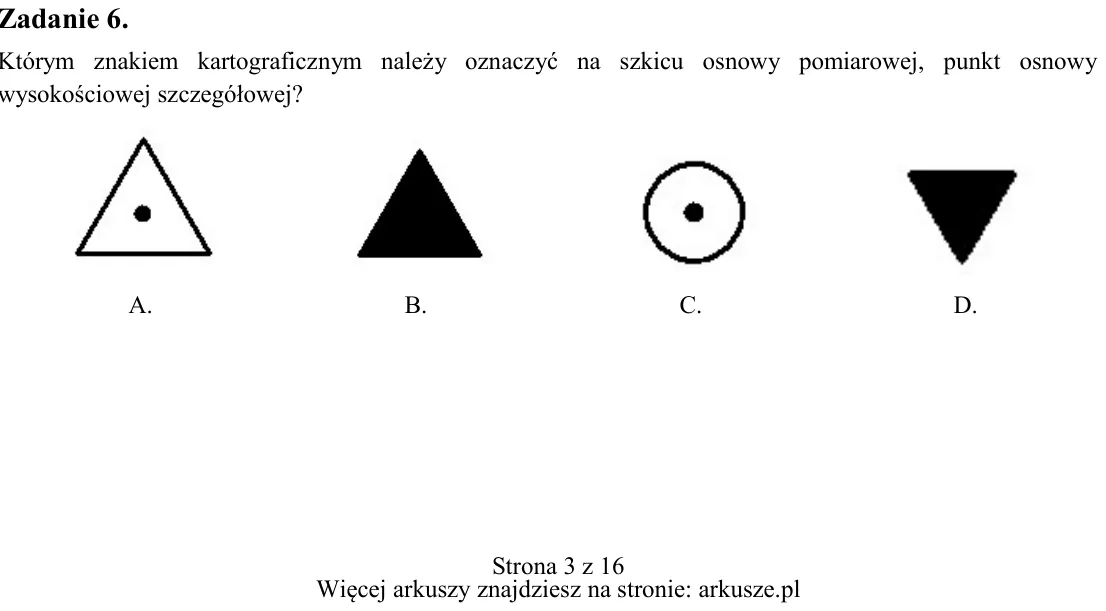

Zadanie 6. Którym znakiem kartograficznym należy oznaczyć na szkicu osnowy pomiarowej, punkt osnowy wysokościowej szczegółowej? A. B. C. D.

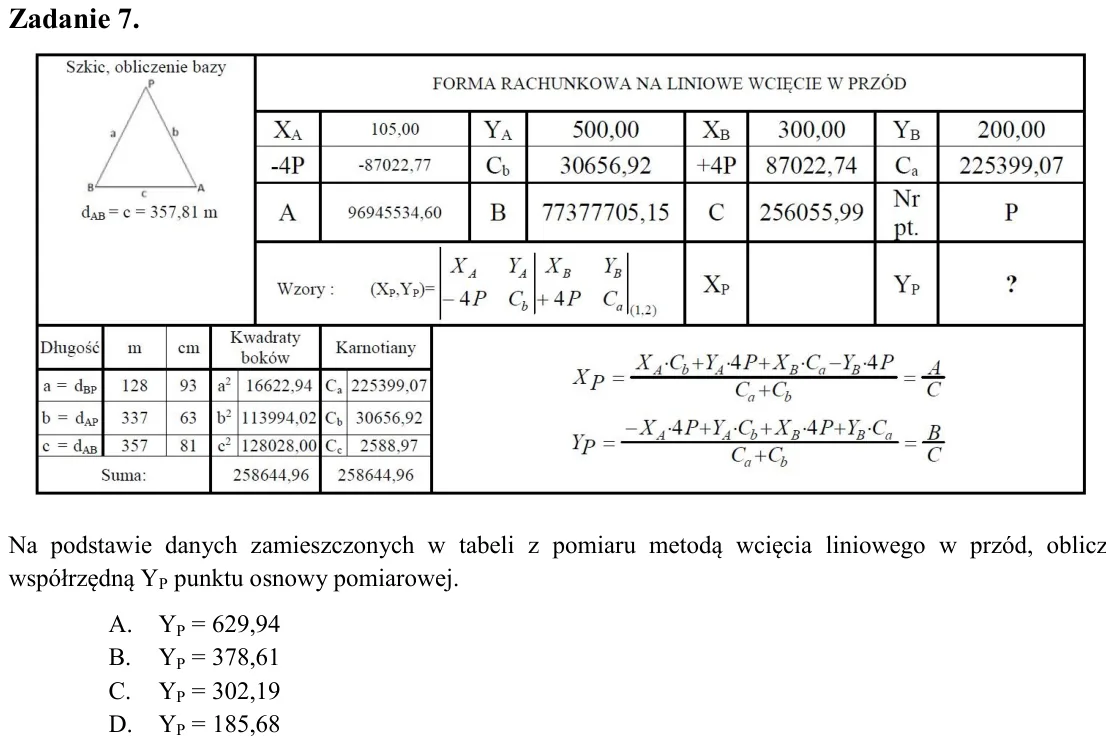

Zadanie 7. Na podstawie danych zamieszczonych w tabeli z pomiaru metodą wcięcia liniowego w przód, oblicz współrzędną YP punktu osnowy pomiarowej. A. YP = 629,94 B. YP = 378,61 C. YP = 302,19 D. YP = 185,68

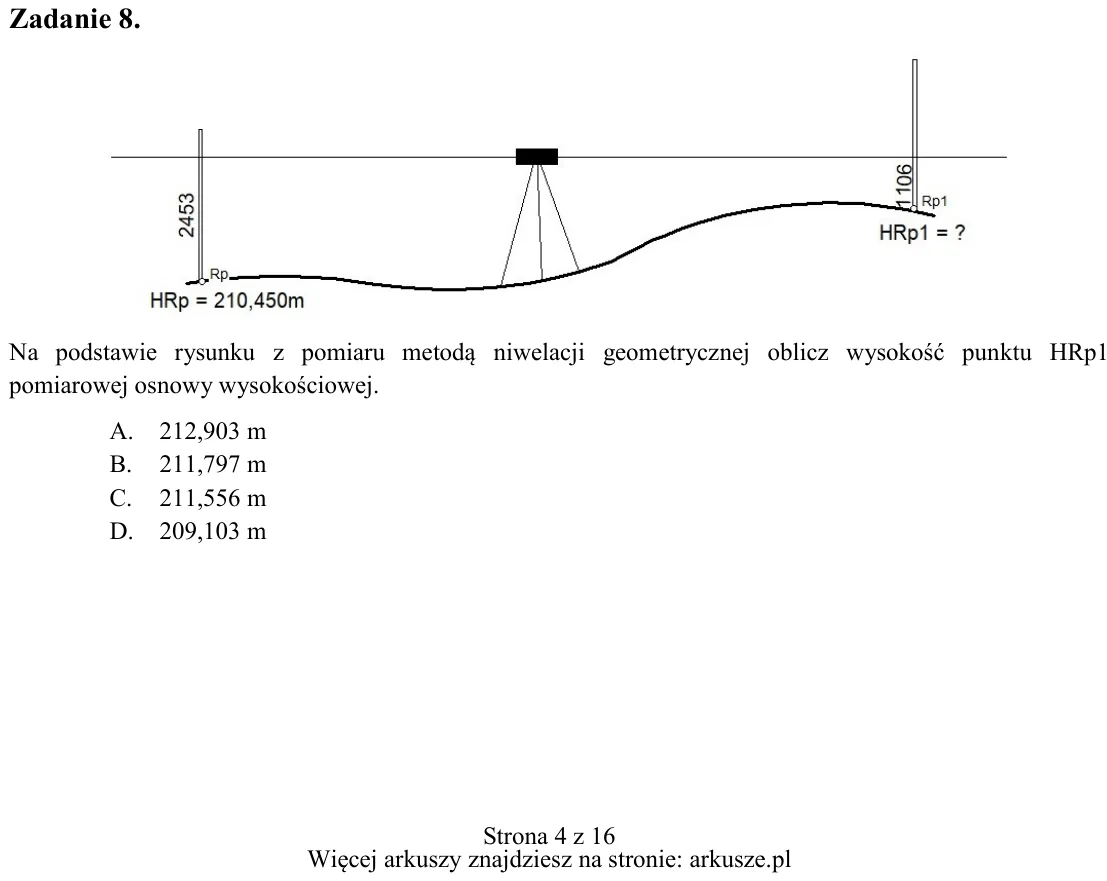

Zadanie 8. Na podstawie rysunku z pomiaru metodą niwelacji geometrycznej oblicz wysokość punktu HRp1 pomiarowej osnowy wysokościowej. A. 212,903 m B. 211,797 m C. 211,556 m D. 209,103 m

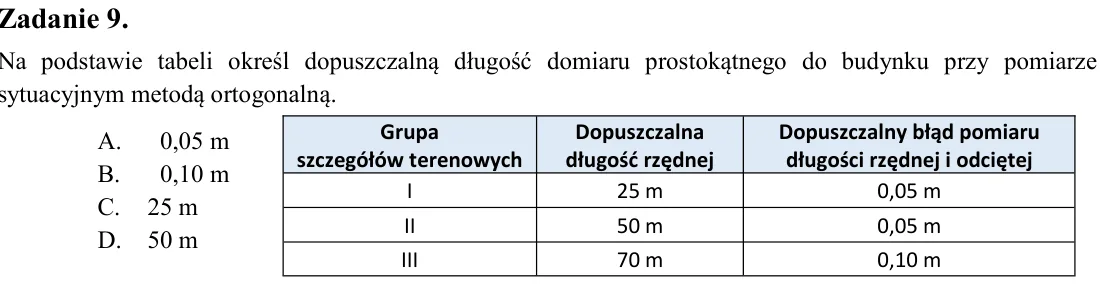

Zadanie 9. Na podstawie tabeli określ dopuszczalną długość domiaru prostokątnego do budynku przy pomiarze sytuacyjnym metodą ortogonalną. A. 0,05 m B. 0,10 m C. 25 m D. 50 m

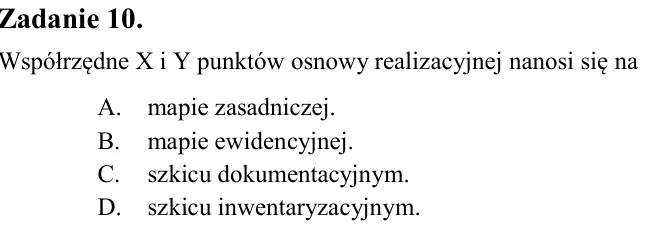

Zadanie 10. Współrzędne X i Y punktów osnowy realizacyjnej nanosi się na A. mapie zasadniczej. B. mapie ewidencyjnej. C. szkicu dokumentacyjnym. D. szkicu inwentaryzacyjnym.

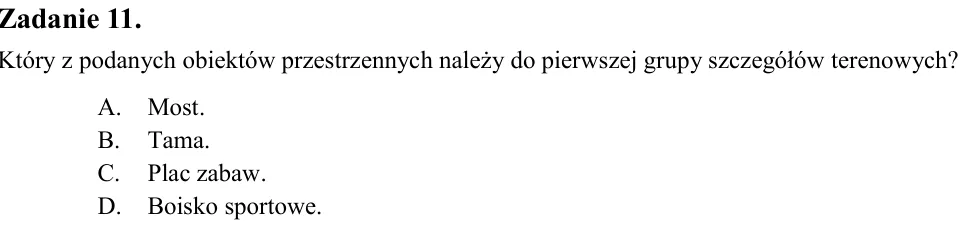

Zadanie 11. Który z podanych obiektów przestrzennych należy do pierwszej grupy szczegółów terenowych? A. Most. B. Tama. C. Plac zabaw. D. Boisko sportowe.

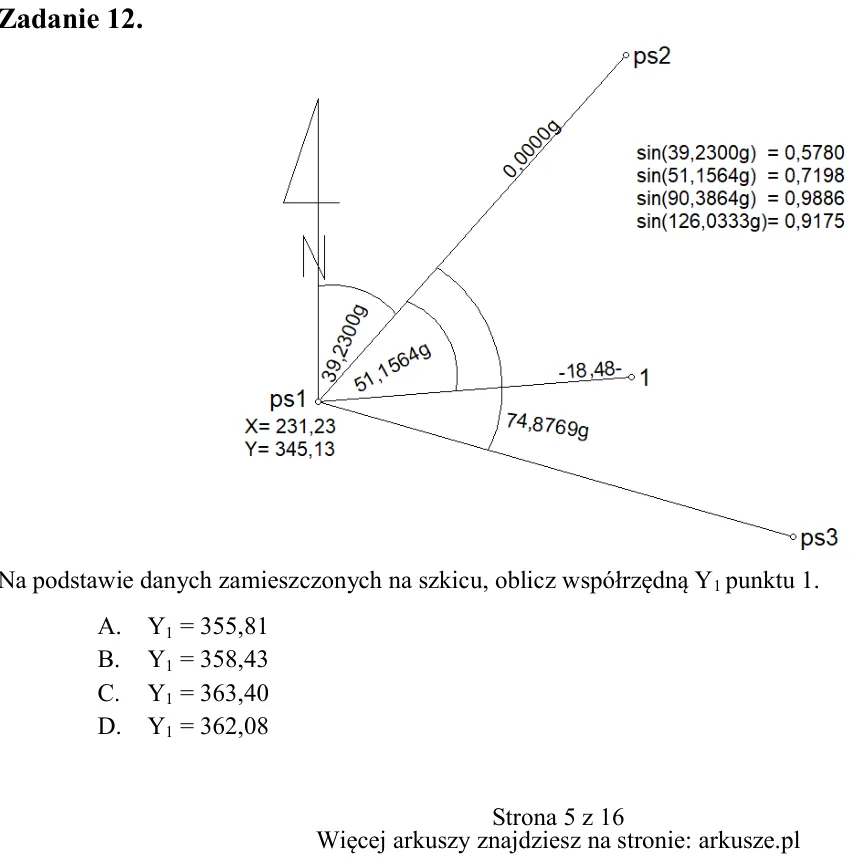

Zadanie 12. Na podstawie danych zamieszczonych na szkicu, oblicz współrzędną Y1 punktu 1. A. Y1 = 355,81 B. Y1 = 358,43 C. Y1 = 363,40 D. Y1 = 362,08 Grupa szczegółów terenowych Dopuszczalna długość rzędnej Dopuszczalny

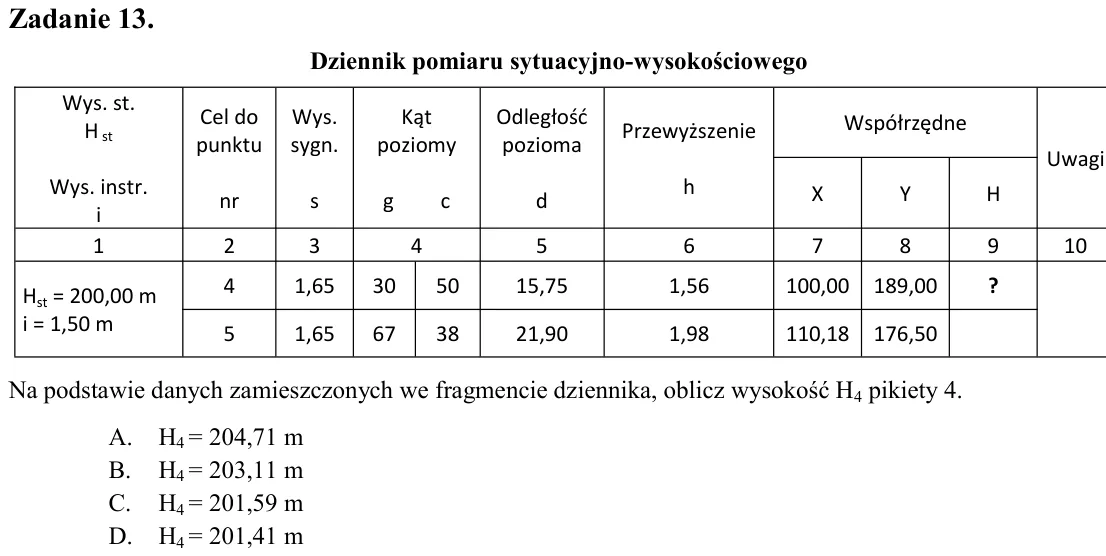

Zadanie 13. Dziennik pomiaru sytuacyjno-wysokościowego Na podstawie danych zamieszczonych we fragmencie dziennika, oblicz wysokość H4 pikiety 4. A. H4 = 204,71 m B. H4 = 203,11 m C. H4 = 201,59 m D. H4 = 201,41 m

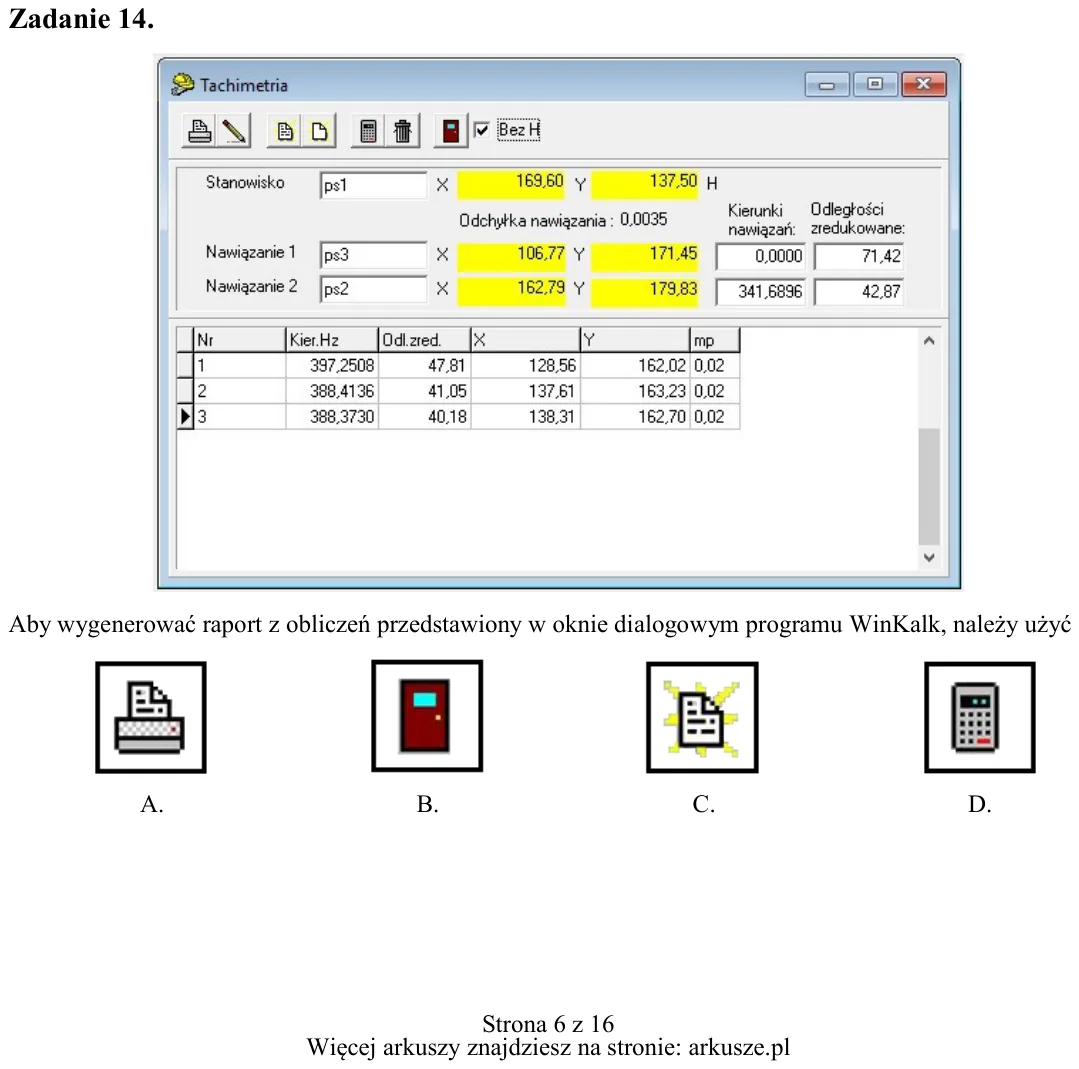

Zadanie 14. Aby wygenerować raport z obliczeń przedstawiony w oknie dialogowym programu WinKalk, należy użyć Wys. st. H st Wys. instr. i Cel do punktu nr Wys. sygn. s Kąt poziomy g c Odległość pozioma d Przewyższenie h W

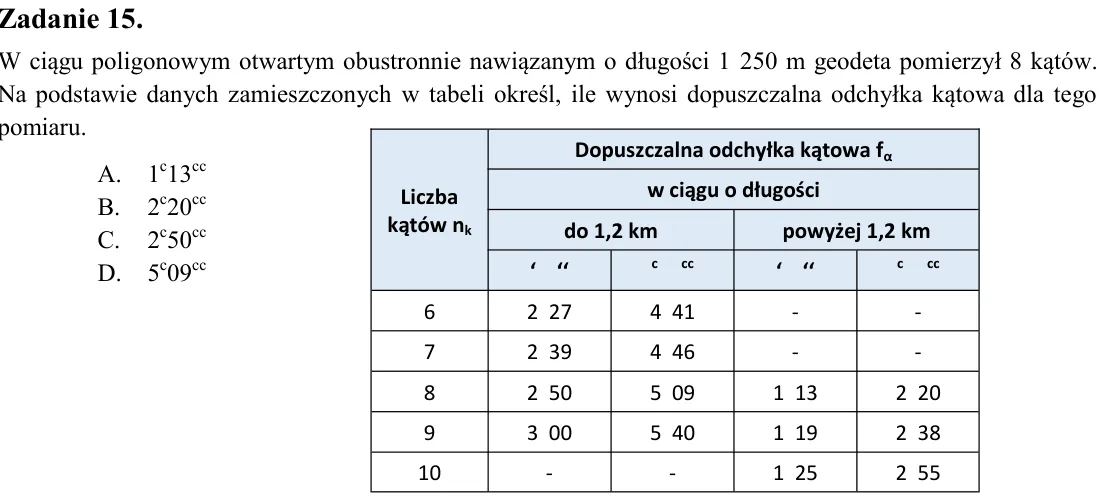

Zadanie 15. W ciągu poligonowym otwartym obustronnie nawiązanym o długości 1 250 m geodeta pomierzył 8 kątów. Na podstawie danych zamieszczonych w tabeli określ, ile wynosi dopuszczalna odchyłka kątowa dla tego pomiaru.

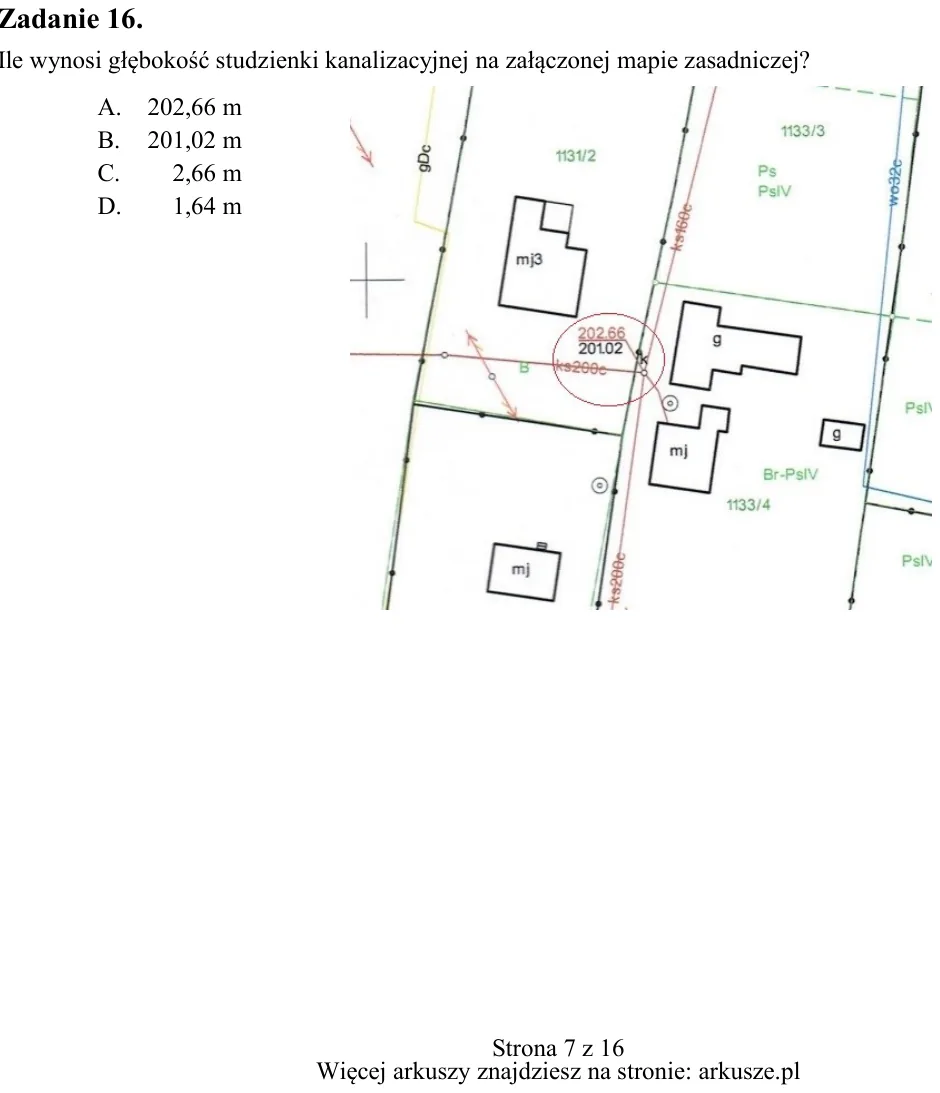

Zadanie 16. Ile wynosi głębokość studzienki kanalizacyjnej na załączonej mapie zasadniczej? A. 202,66 m B. 201,02 m C. 2,66 m D. 1,64 m Liczba kątów nk Dopuszczalna odchyłka kątowa fα w ciągu o długości do 1,2 km powyżej

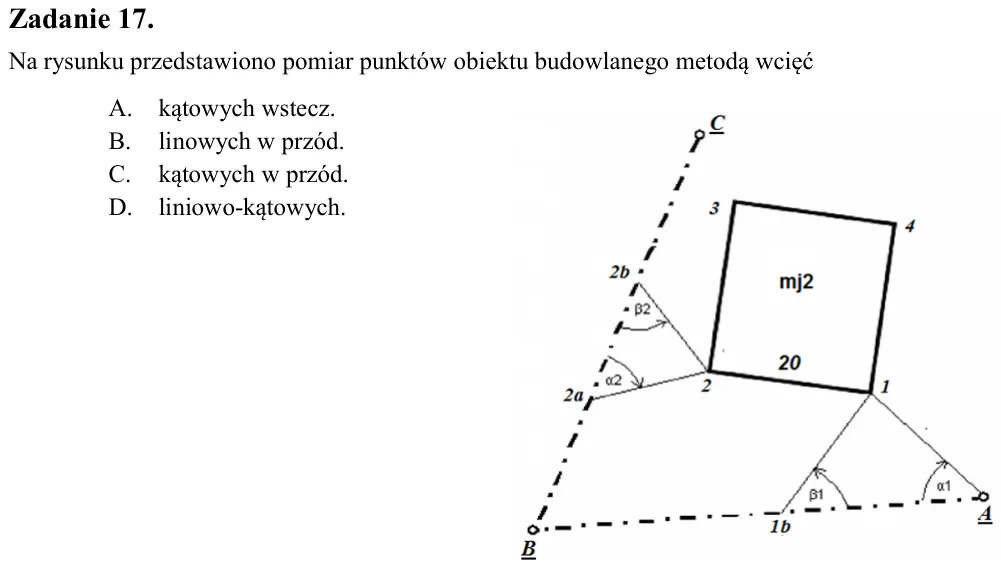

Zadanie 17. Na rysunku przedstawiono pomiar punktów obiektu budowlanego metodą wcięć A. kątowych wstecz. B. linowych w przód. C. kątowych w przód. D. liniowo-kątowych.

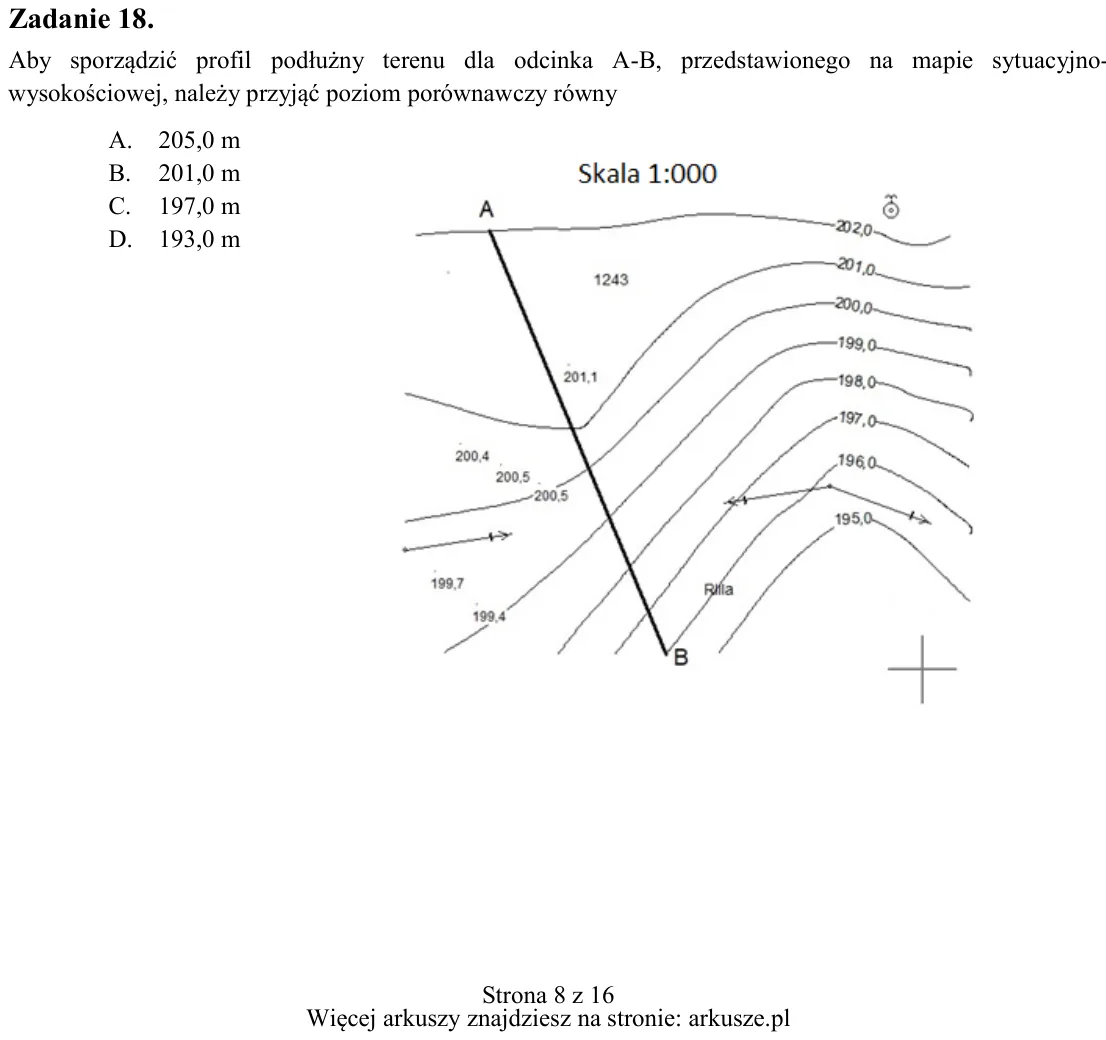

Zadanie 18. Aby sporządzić profil podłużny terenu dla odcinka A-B, przedstawionego na mapie sytuacyjno- wysokościowej, należy przyjąć poziom porównawczy równy A. 205,0 m B. 201,0 m C. 197,0 m D. 193,0 m

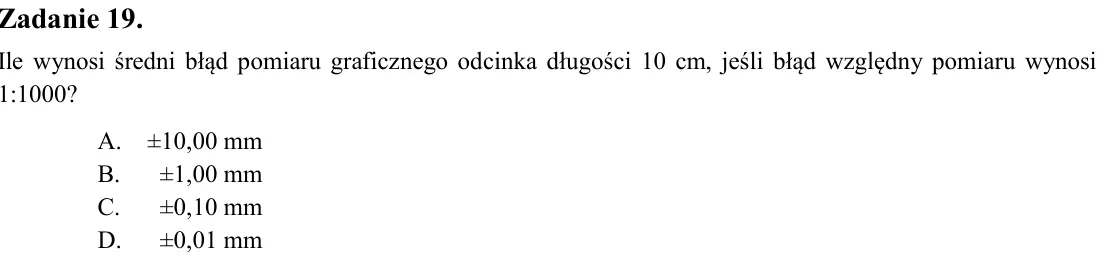

Zadanie 19. Ile wynosi średni błąd pomiaru graficznego odcinka długości 10 cm, jeśli błąd względny pomiaru wynosi 1:1000? A. ±10,00 mm B. ±1,00 mm C. ±0,10 mm D. ±0,01 mm

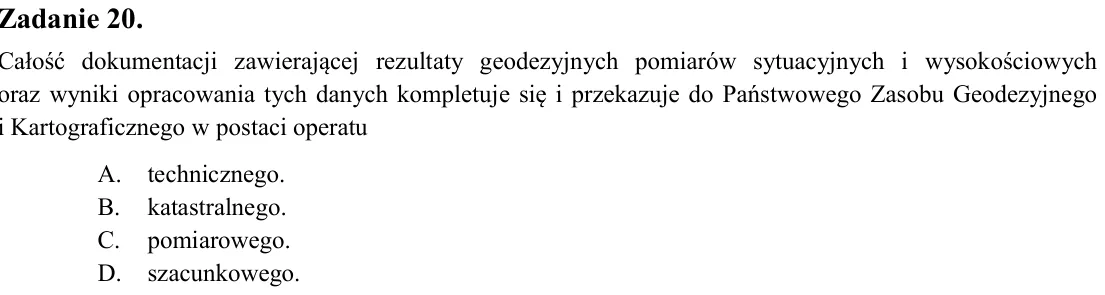

Zadanie 20. Całość dokumentacji zawierającej rezultaty geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz wyniki opracowania tych danych kompletuje się i przekazuje do Państwowego Zasobu Geodezyjnego i Kartograficz

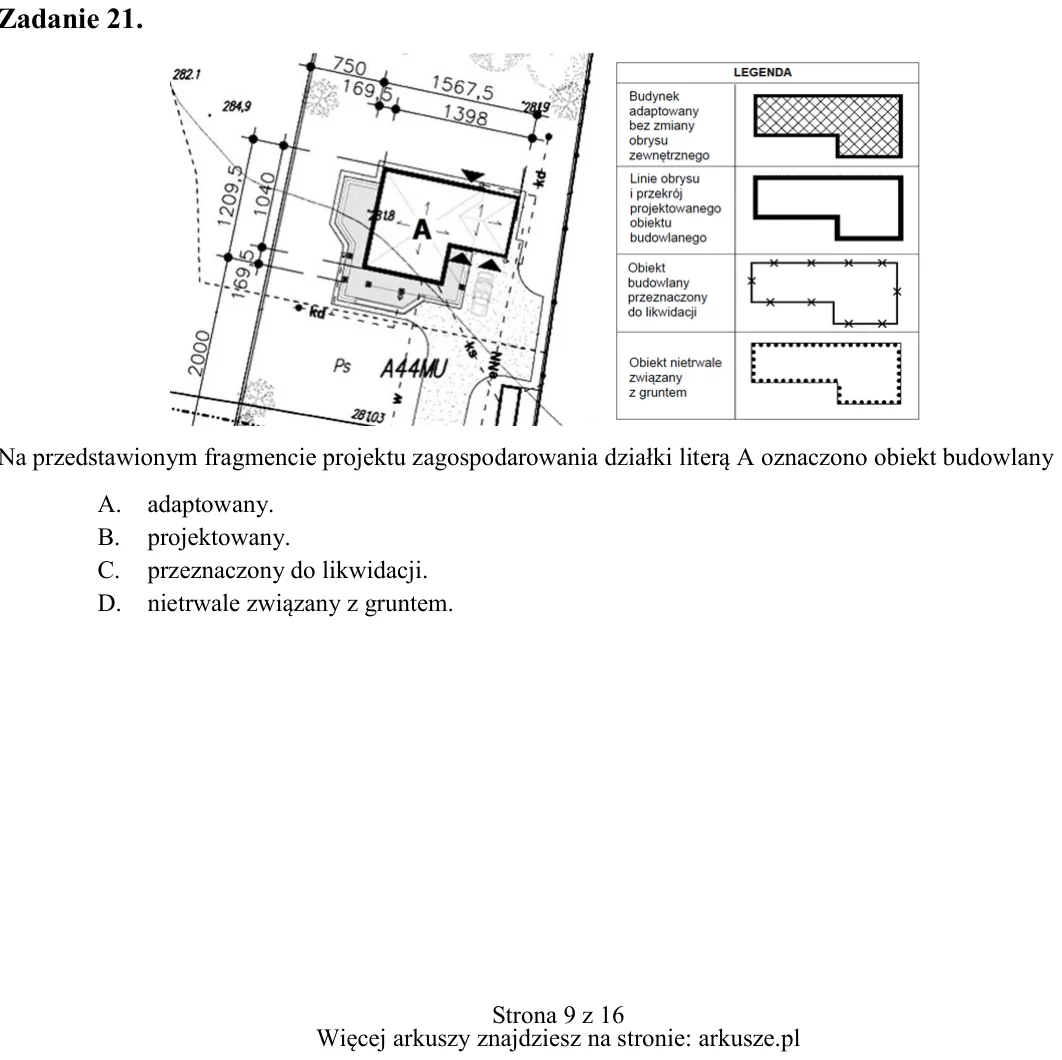

Zadanie 21. Na przedstawionym fragmencie projektu zagospodarowania działki literą A oznaczono obiekt budowlany A. adaptowany. B. projektowany. C. przeznaczony do likwidacji. D. nietrwale związany z gruntem.

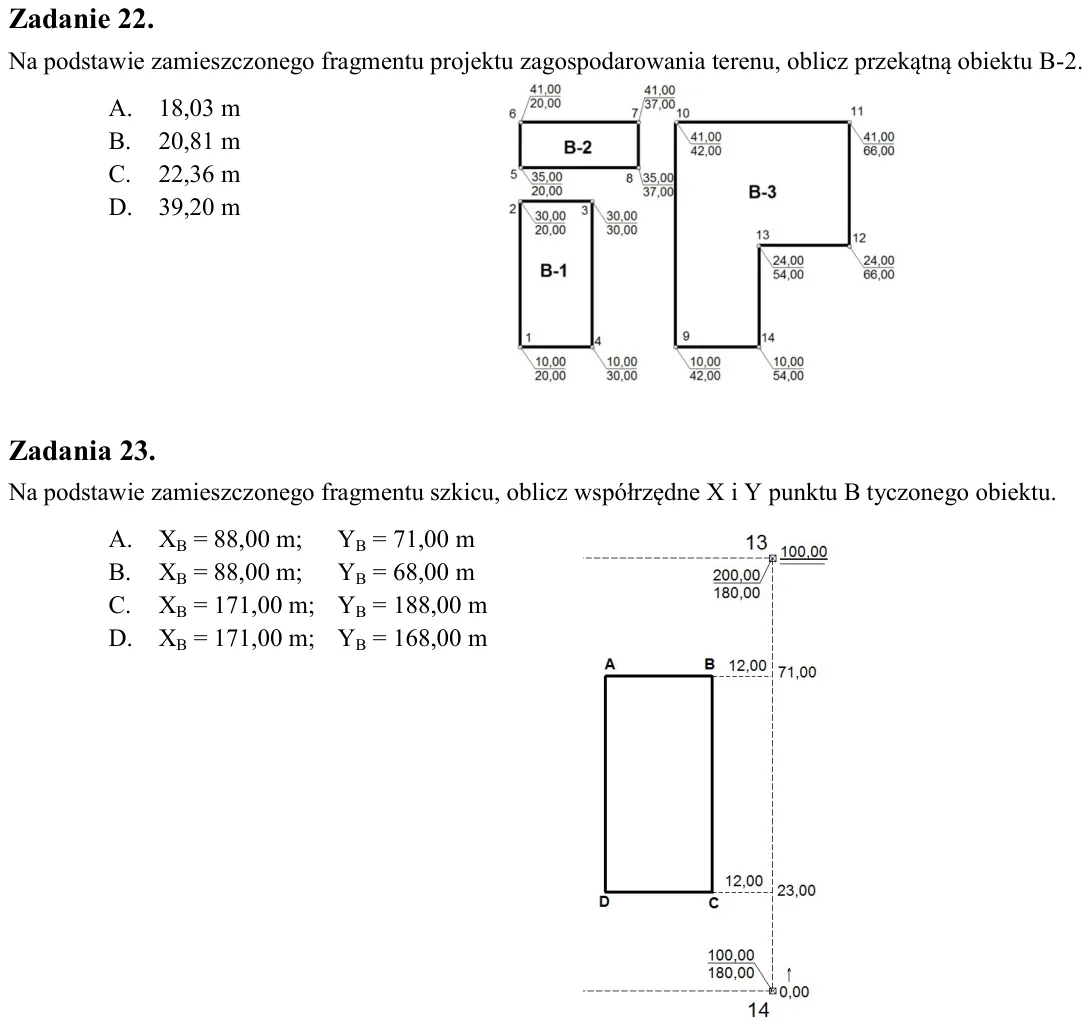

Zadanie 22. Na podstawie zamieszczonego fragmentu projektu zagospodarowania terenu, oblicz przekątną obiektu B-2. A. 18,03 m B. 20,81 m C. 22,36 m D. 39,20 m Zadania 23. Na podstawie zamieszczonego fragmentu szkicu, obli

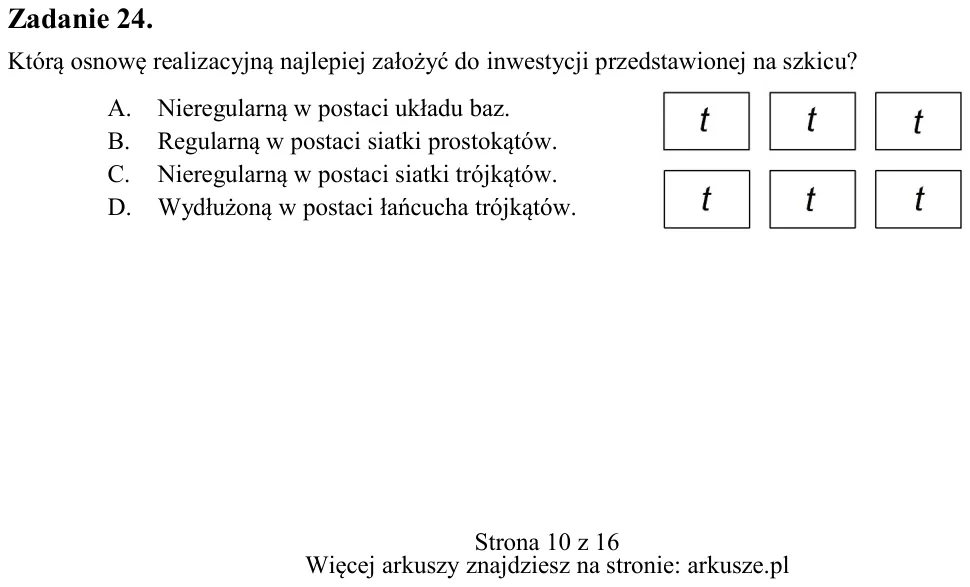

Zadanie 24. Którą osnowę realizacyjną najlepiej założyć do inwestycji przedstawionej na szkicu? A. Nieregularną w postaci układu baz. B. Regularną w postaci siatki prostokątów. C. Nieregularną w postaci siatki trójkątów.

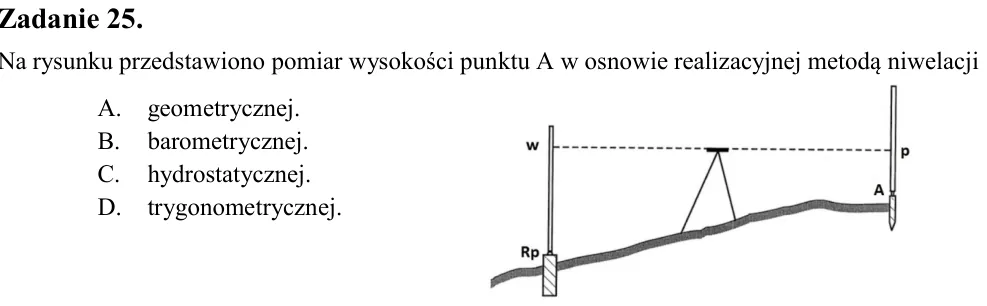

Zadanie 25. Na rysunku przedstawiono pomiar wysokości punktu A w osnowie realizacyjnej metodą niwelacji A. geometrycznej. B. barometrycznej. C. hydrostatycznej. D. trygonometrycznej.

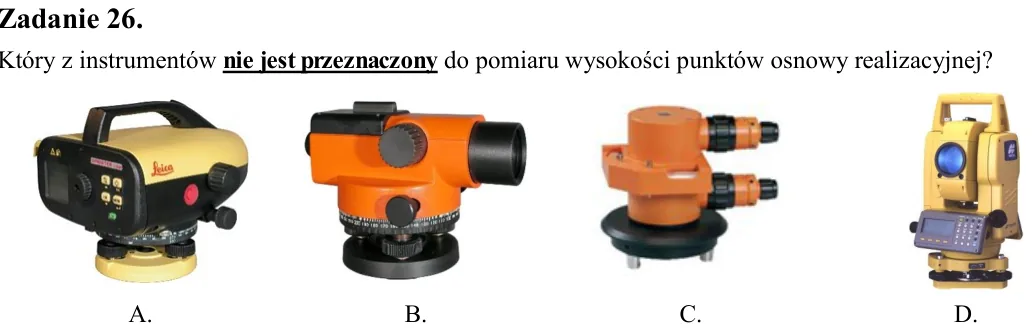

Zadanie 26. Który z instrumentów nie jest przeznaczony do pomiaru wysokości punktów osnowy realizacyjnej?

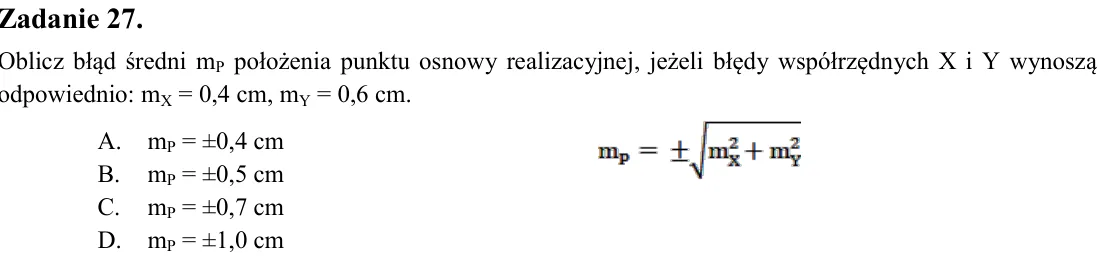

Zadanie 27. Oblicz błąd średni mP położenia punktu osnowy realizacyjnej, jeżeli błędy współrzędnych X i Y wynoszą odpowiednio: mX = 0,4 cm, mY = 0,6 cm. A. mP = ±0,4 cm B. mP = ±0,5 cm C. mP = ±0,7 cm D. mP = ±1,0 cm

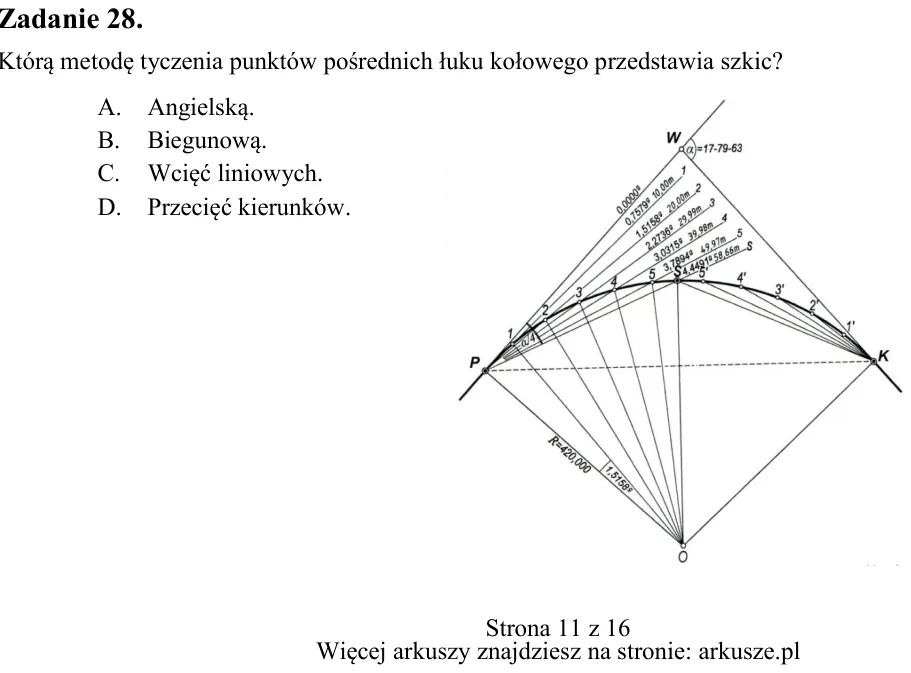

Zadanie 28. Którą metodę tyczenia punktów pośrednich łuku kołowego przedstawia szkic? A. Angielską. B. Biegunową. C. Wcięć liniowych. D. Przecięć kierunków. A. B. C. D.

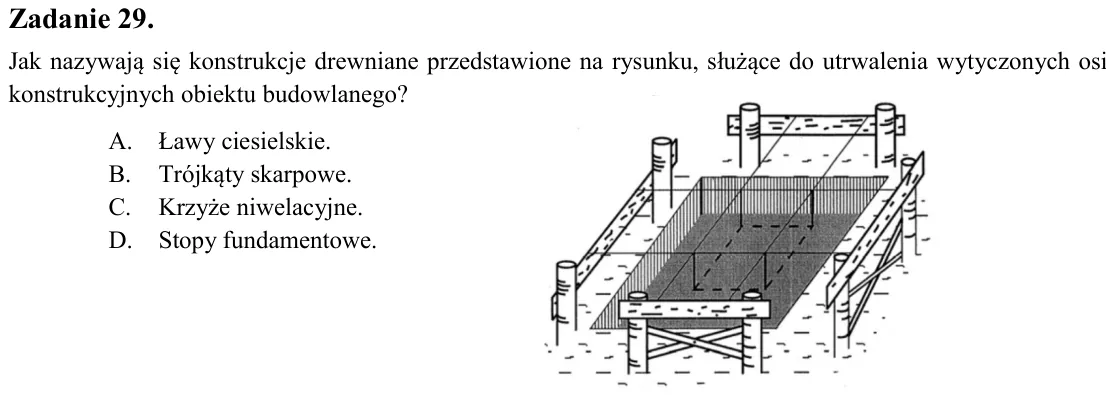

Zadanie 29. Jak nazywają się konstrukcje drewniane przedstawione na rysunku, służące do utrwalenia wytyczonych osi konstrukcyjnych obiektu budowlanego? A. Ławy ciesielskie. B. Trójkąty skarpowe. C. Krzyże niwelacyjne. D.

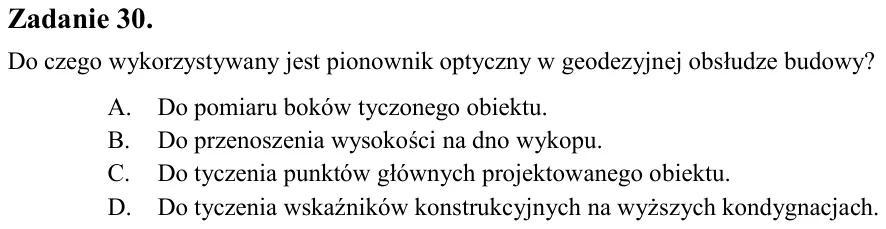

Zadanie 30. Do czego wykorzystywany jest pionownik optyczny w geodezyjnej obsłudze budowy? A. Do pomiaru boków tyczonego obiektu. B. Do przenoszenia wysokości na dno wykopu. C. Do tyczenia punktów głównych projektowanego

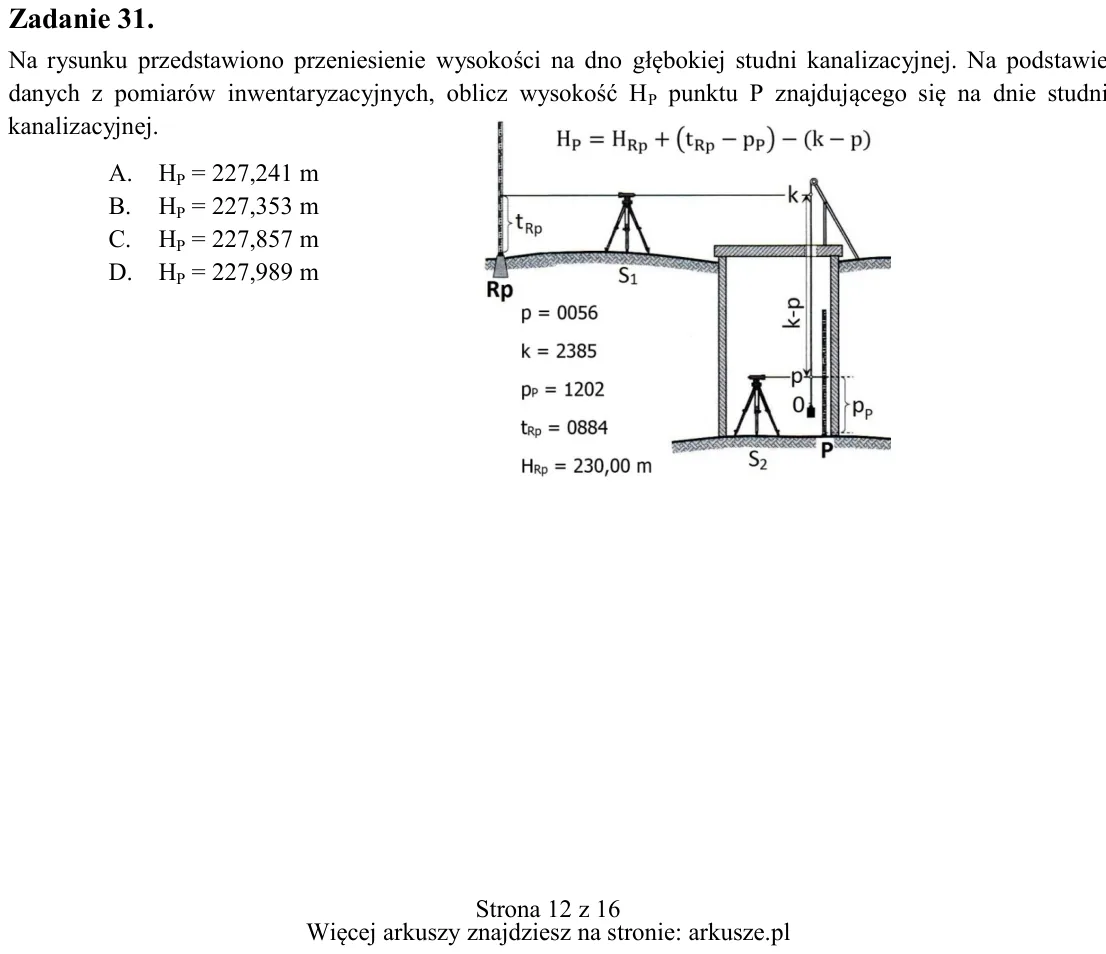

Zadanie 31. Na rysunku przedstawiono przeniesienie wysokości na dno głębokiej studni kanalizacyjnej. Na podstawie danych z pomiarów inwentaryzacyjnych, oblicz wysokość HP punktu P znajdującego się na dnie studni kanaliza

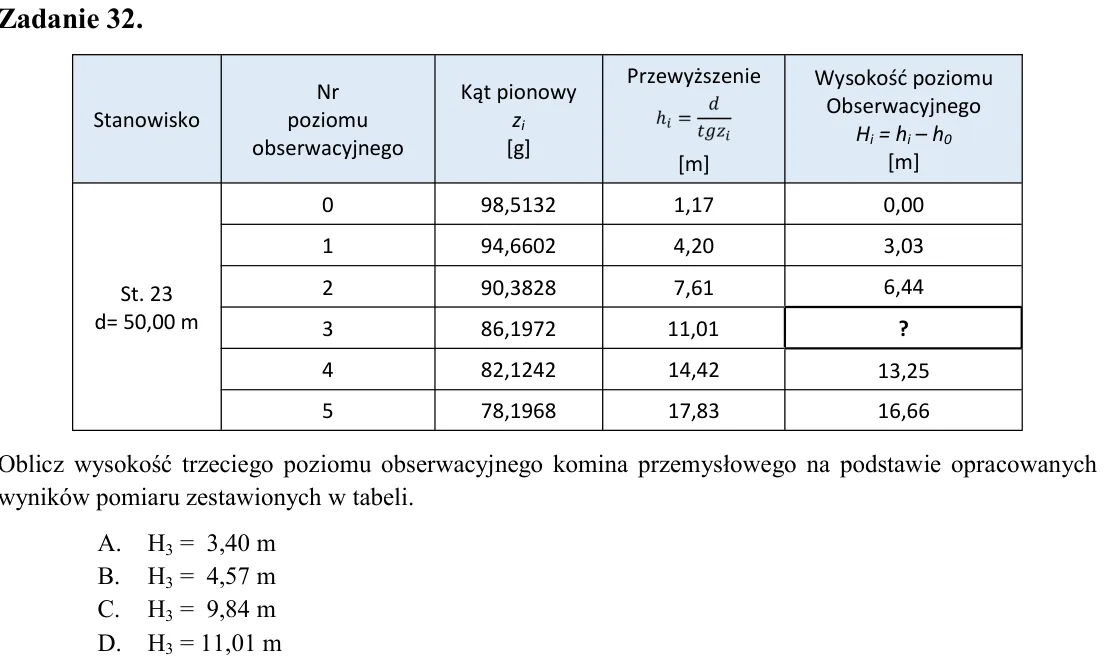

Zadanie 32. Oblicz wysokość trzeciego poziomu obserwacyjnego komina przemysłowego na podstawie opracowanych wyników pomiaru zestawionych w tabeli. A. H3 = 3,40 m B. H3 = 4,57 m C. H3 = 9,84 m D. H3 = 11,01 m

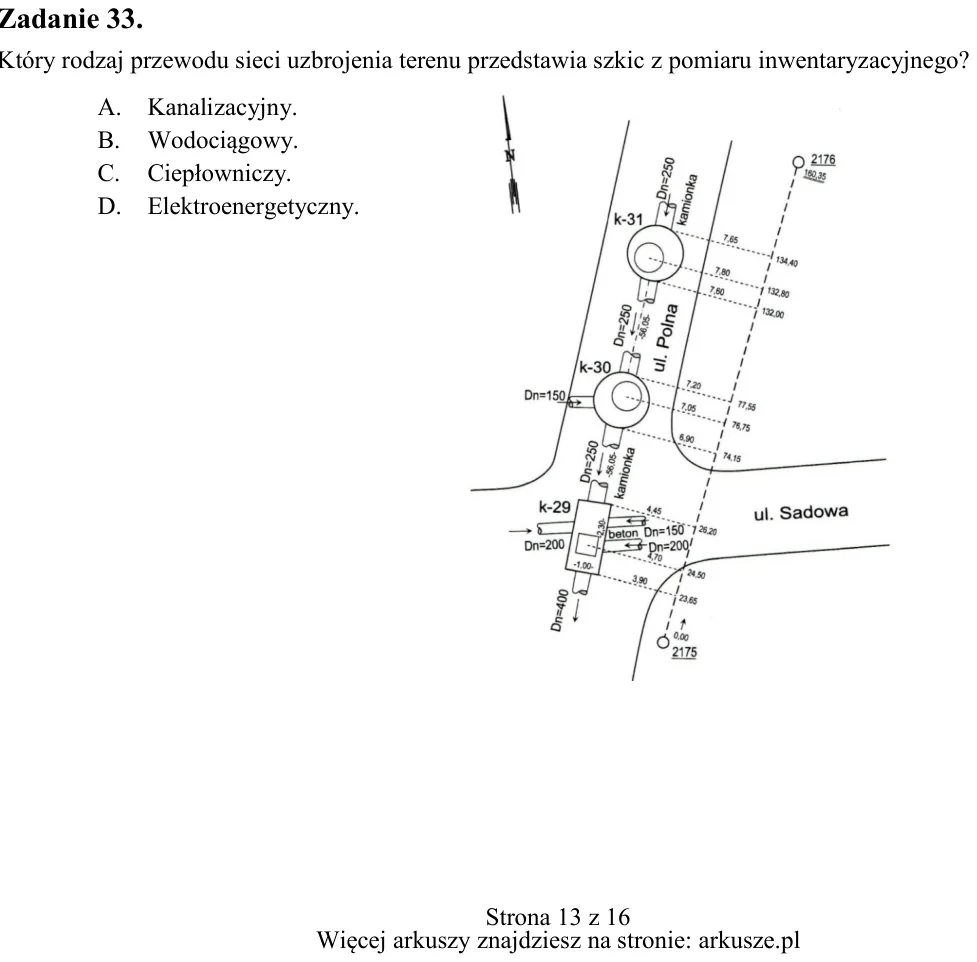

Zadanie 33. Który rodzaj przewodu sieci uzbrojenia terenu przedstawia szkic z pomiaru inwentaryzacyjnego? A. Kanalizacyjny. B. Wodociągowy. C. Ciepłowniczy. D. Elektroenergetyczny. Stanowisko Nr poziomu obserwacyjnego Ką

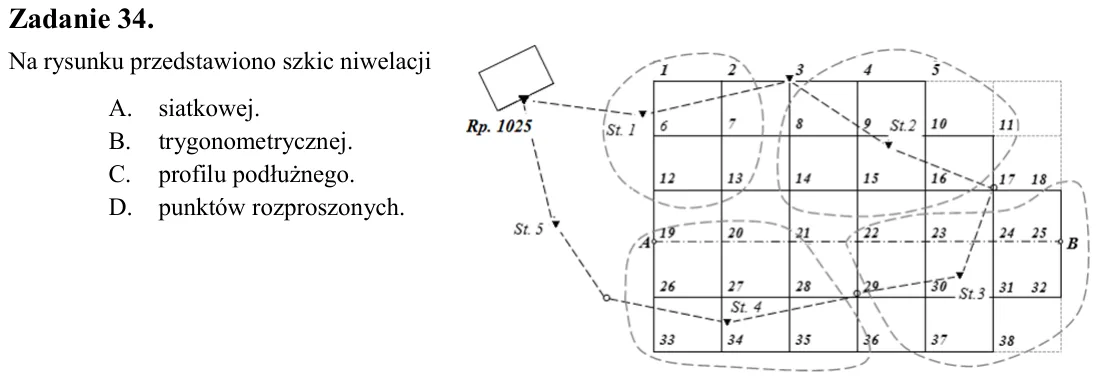

Zadanie 34. Na rysunku przedstawiono szkic niwelacji A. siatkowej. B. trygonometrycznej. C. profilu podłużnego. D. punktów rozproszonych.

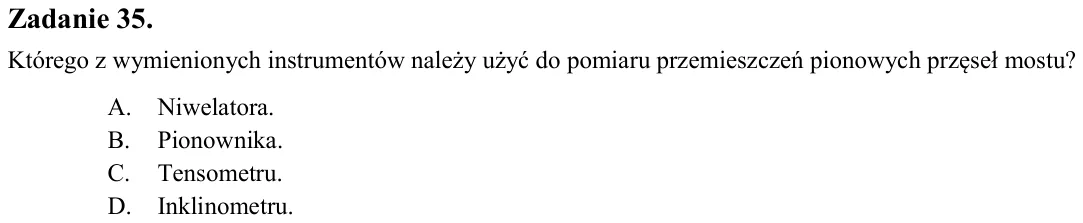

Zadanie 35. Którego z wymienionych instrumentów należy użyć do pomiaru przemieszczeń pionowych przęseł mostu? A. Niwelatora. B. Pionownika. C. Tensometru. D. Inklinometru.

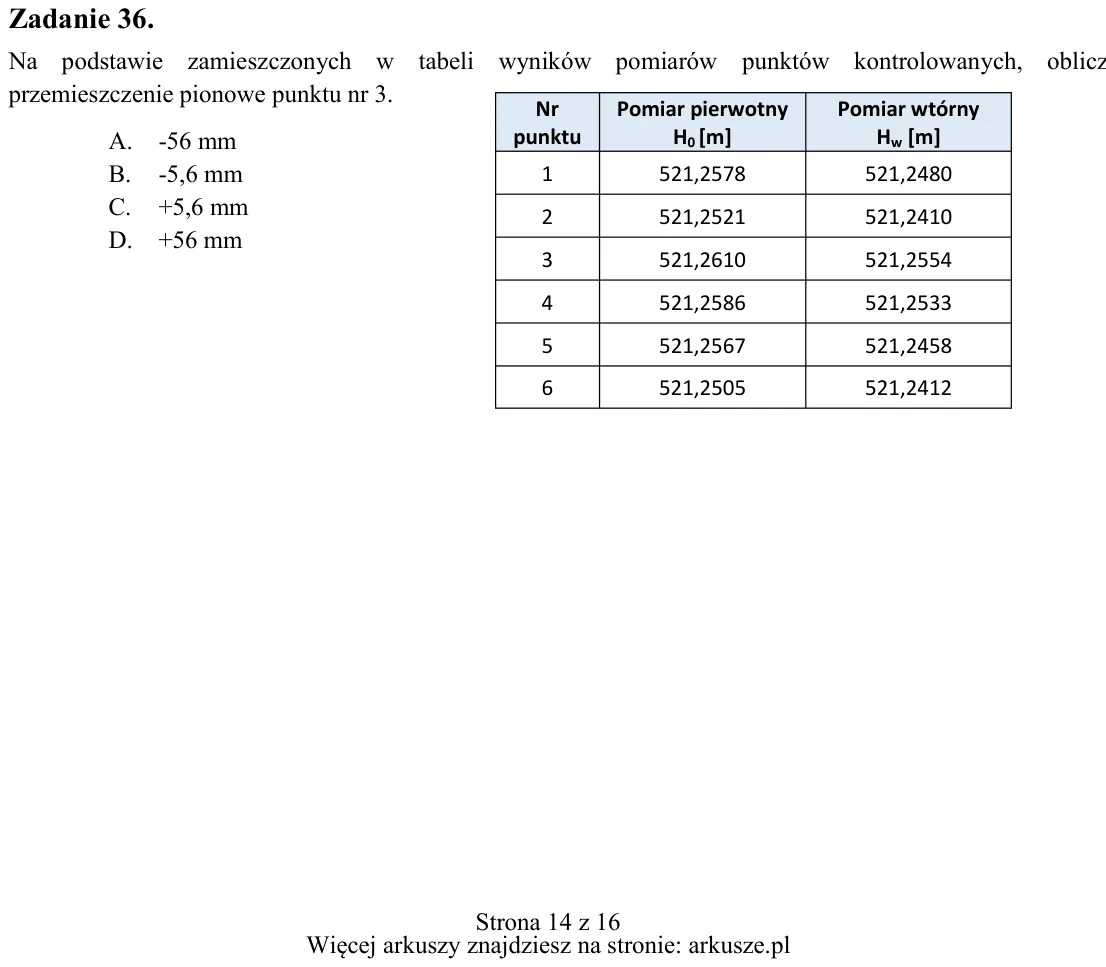

Zadanie 36. Na podstawie zamieszczonych w tabeli wyników pomiarów punktów kontrolowanych, oblicz przemieszczenie pionowe punktu nr 3. A. -56 mm B. -5,6 mm C. +5,6 mm D. +56 mm Nr punktu Pomiar pierwotny H0 [m] Pomiar wtó

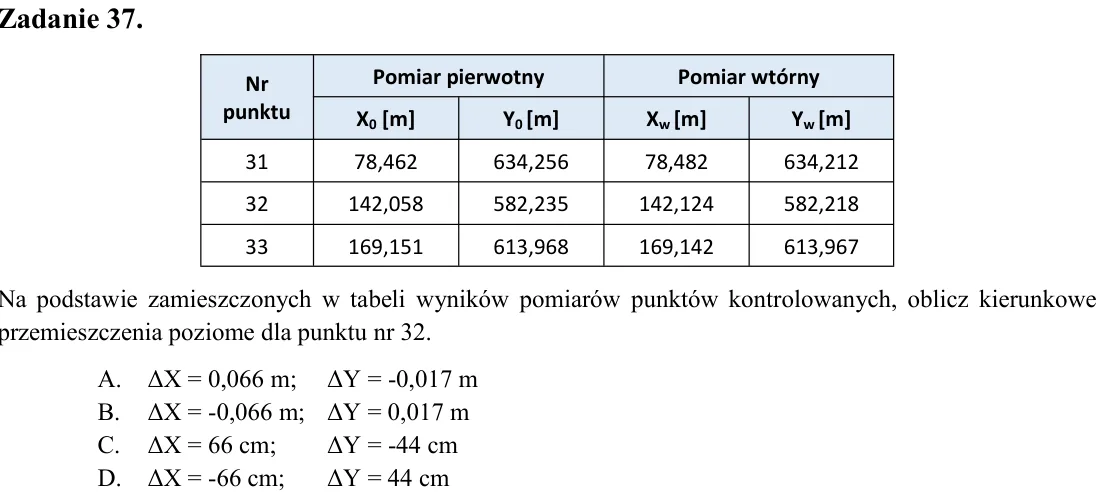

Zadanie 37. Na podstawie zamieszczonych w tabeli wyników pomiarów punktów kontrolowanych, oblicz kierunkowe przemieszczenia poziome dla punktu nr 32. A. ΔX = 0,066 m; ΔY = -0,017 m B. ΔX = -0,066 m; ΔY = 0,017 m C. ΔX =

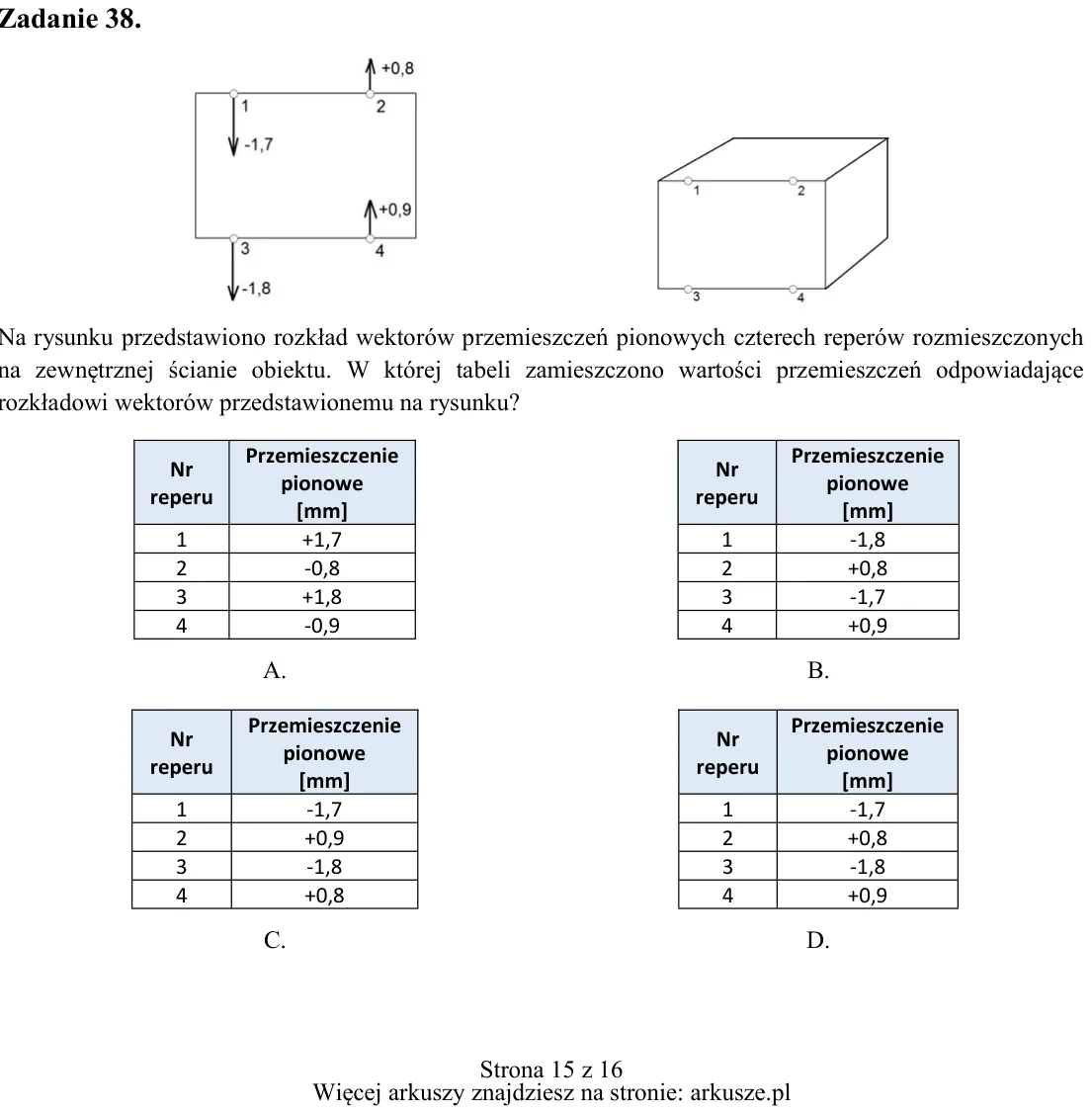

Zadanie 38. Na rysunku przedstawiono rozkład wektorów przemieszczeń pionowych czterech reperów rozmieszczonych na zewnętrznej ścianie obiektu. W której tabeli zamieszczono wartości przemieszczeń odpowiadające rozkładowi

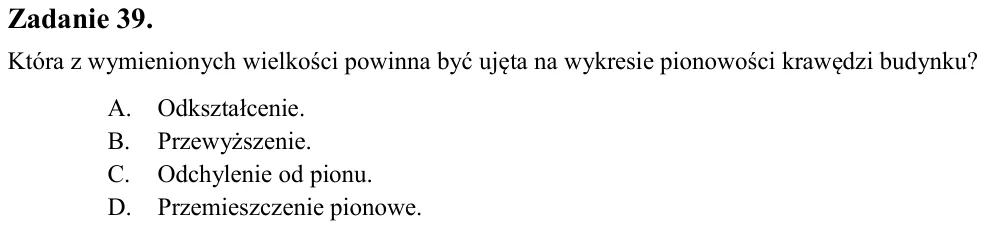

Zadanie 39. Która z wymienionych wielkości powinna być ujęta na wykresie pionowości krawędzi budynku? A. Odkształcenie. B. Przewyższenie. C. Odchylenie od pionu. D. Przemieszczenie pionowe.

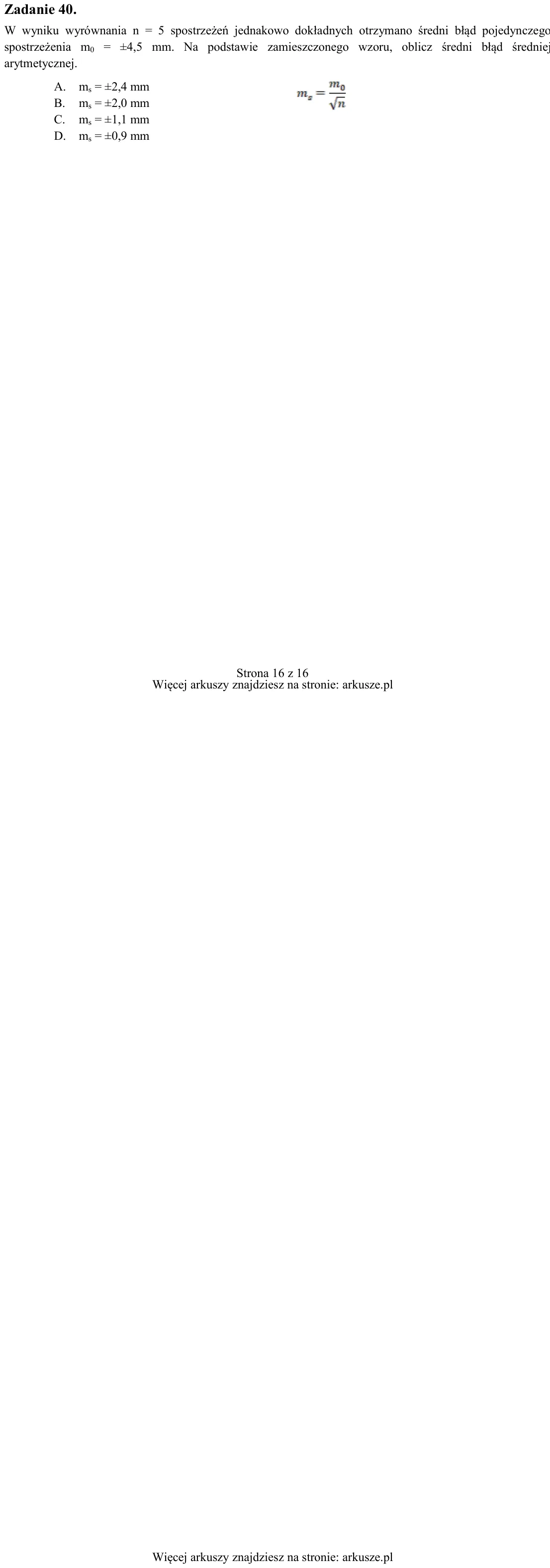

Zadanie 40. W wyniku wyrównania n = 5 spostrzeżeń jednakowo dokładnych otrzymano średni błąd pojedynczego spostrzeżenia m0 = ±4,5 mm. Na podstawie zamieszczonego wzoru, oblicz średni błąd średniej arytmetycznej. A. ms =
