Bd31 · Egzamin zawodowy · styczeń 2019

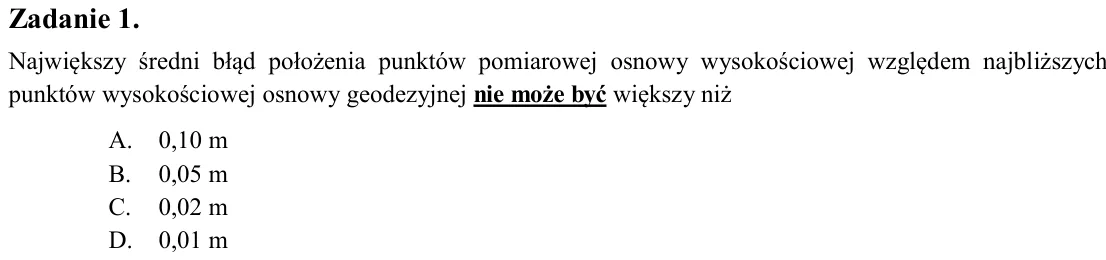

Zadanie 1. Największy średni błąd położenia punktów pomiarowej osnowy wysokościowej względem najbliższych punktów wysokościowej osnowy geodezyjnej nie może być większy niż A. 0,10 m B. 0,05 m C. 0,02 m D. 0,01 m

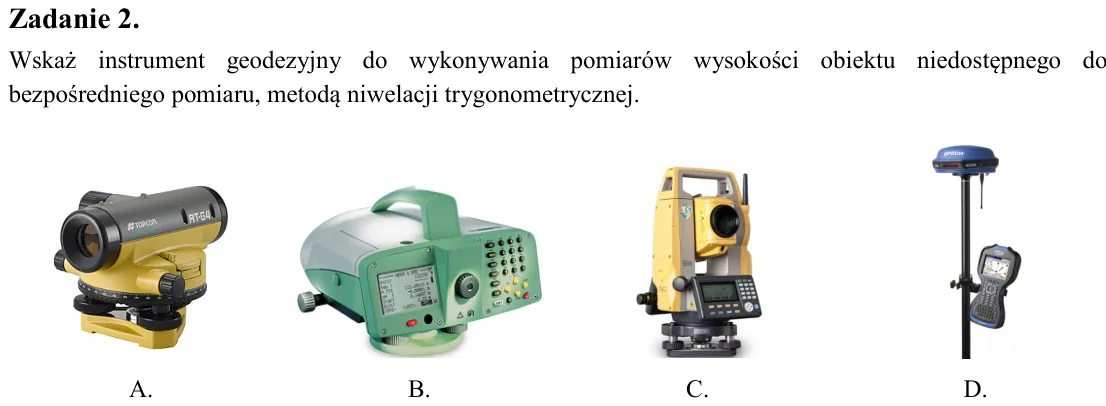

Zadanie 2. Wskaż instrument geodezyjny do wykonywania pomiarów wysokości obiektu niedostępnego do bezpośredniego pomiaru, metodą niwelacji trygonometrycznej.

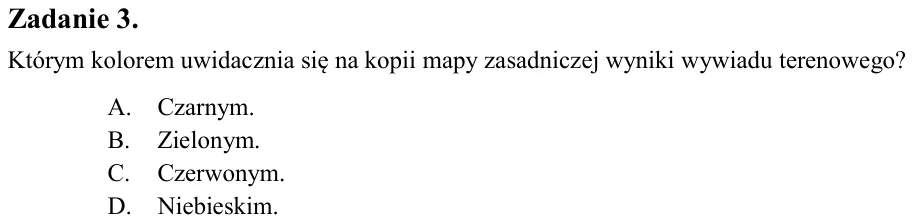

Zadanie 3. Którym kolorem uwidacznia się na kopii mapy zasadniczej wyniki wywiadu terenowego? A. Czarnym. B. Zielonym. C. Czerwonym. D. Niebieskim.

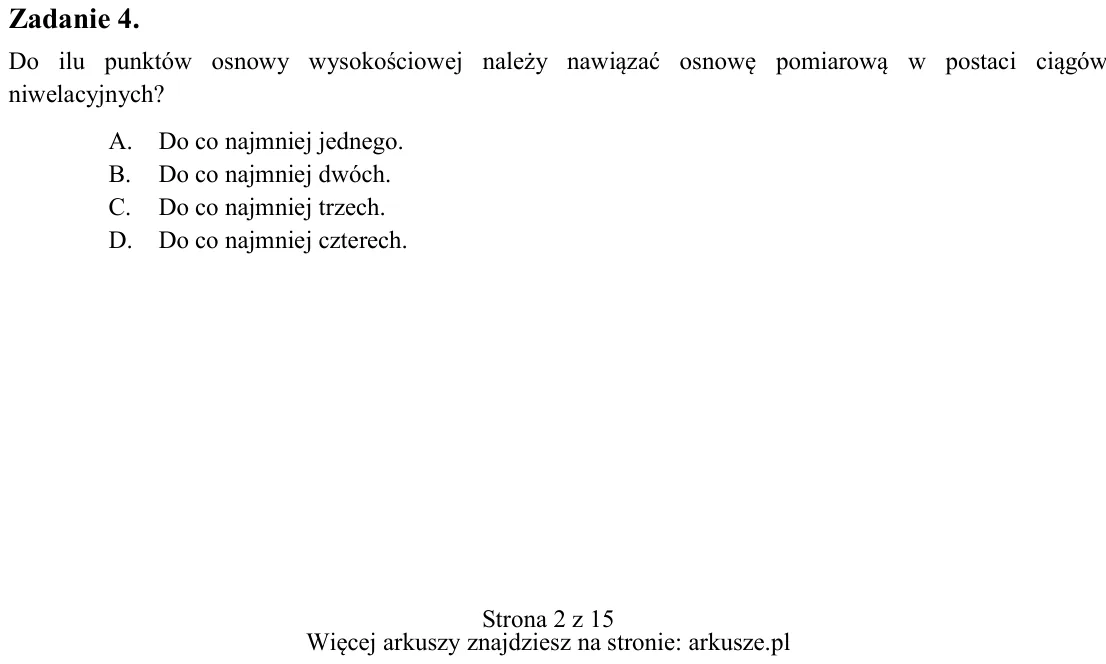

Zadanie 4. Do ilu punktów osnowy wysokościowej należy nawiązać osnowę pomiarową w postaci ciągów niwelacyjnych? A. Do co najmniej jednego. B. Do co najmniej dwóch. C. Do co najmniej trzech. D. Do co najmniej czterech. A.

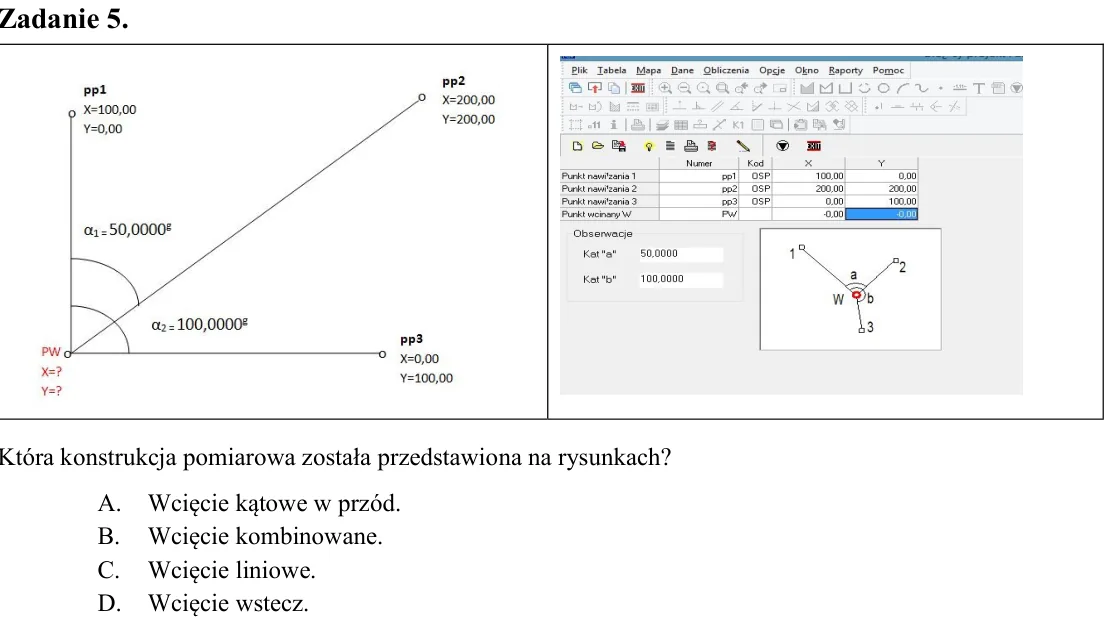

Zadanie 5. Która konstrukcja pomiarowa została przedstawiona na rysunkach? A. Wcięcie kątowe w przód. B. Wcięcie kombinowane. C. Wcięcie liniowe. D. Wcięcie wstecz.

Zadanie 6. Wskaż znak kartograficzny którym, zgodnie z BDOT500, należy na mapie zasadniczej przedstawić obiekt pokazany na zdjęciu.

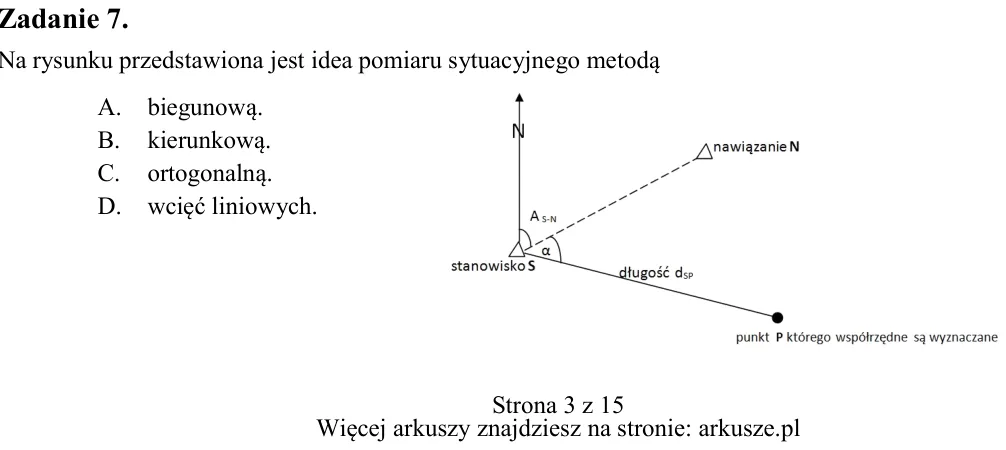

Zadanie 7. Na rysunku przedstawiona jest idea pomiaru sytuacyjnego metodą A. biegunową. B. kierunkową. C. ortogonalną. D. wcięć liniowych. A. B. C. D.

Zadanie 8. Pokazany na rysunku znak kartograficzny przedstawia A. łącznik nadziemny. B. łącznik podziemny. C. wiatrołap. D. nawis.

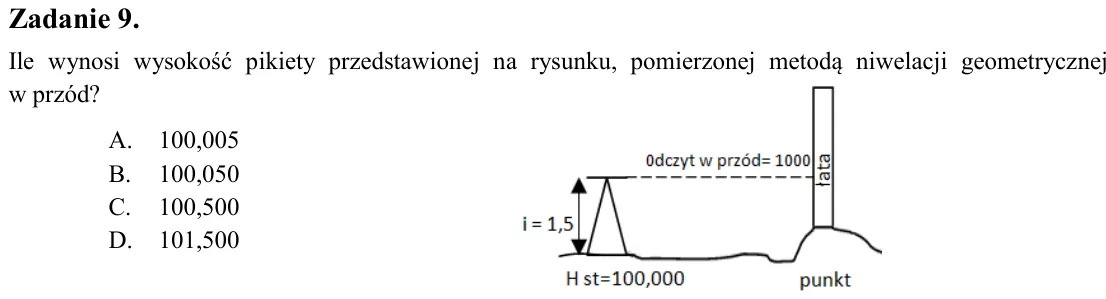

Zadanie 9. Ile wynosi wysokość pikiety przedstawionej na rysunku, pomierzonej metodą niwelacji geometrycznej w przód? A. 100,005 B. 100,050 C. 100,500 D. 101,500

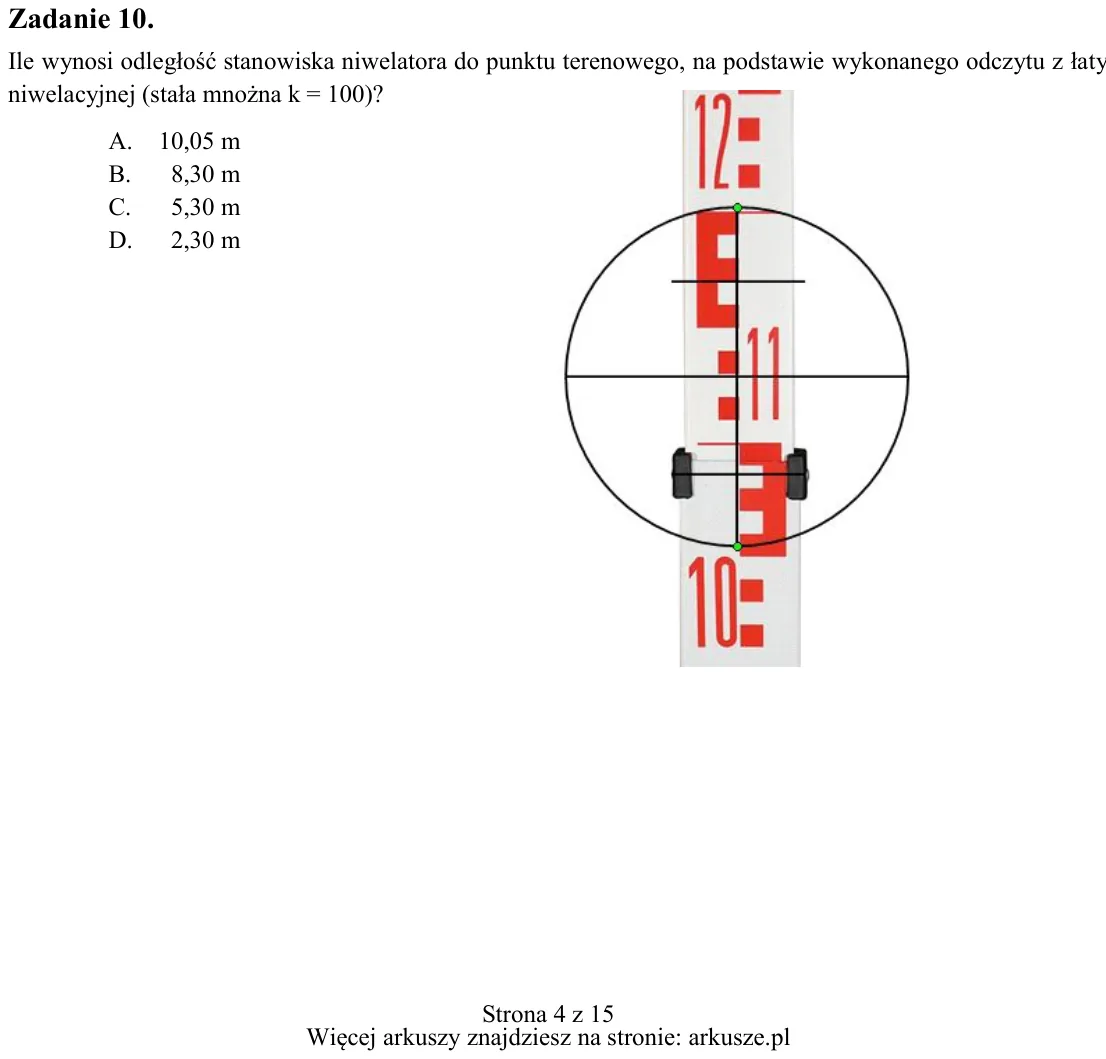

Zadanie 10. Ile wynosi odległość stanowiska niwelatora do punktu terenowego, na podstawie wykonanego odczytu z łaty niwelacyjnej (stała mnożna k = 100)? A. 10,05 m B. 8,30 m C. 5,30 m D. 2,30 m

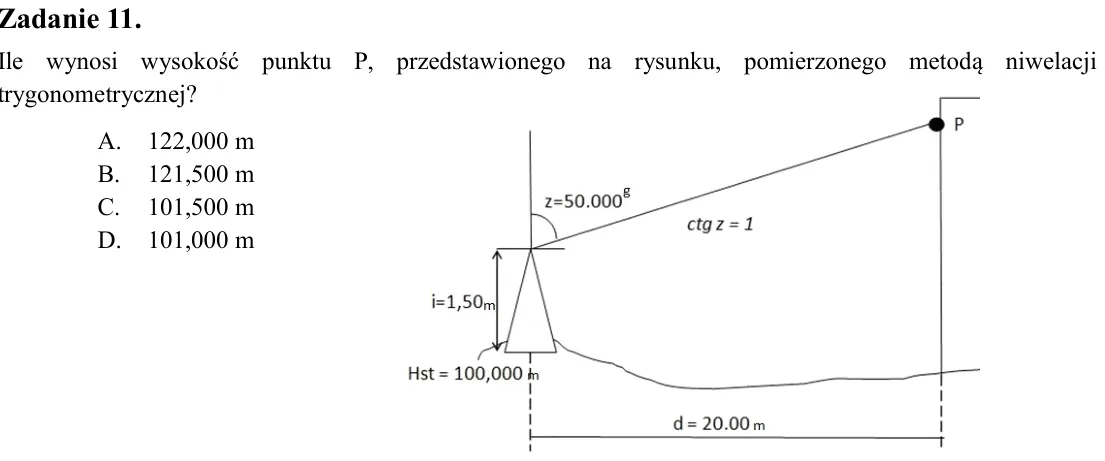

Zadanie 11. Ile wynosi wysokość punktu P, przedstawionego na rysunku, pomierzonego metodą niwelacji trygonometrycznej? A. 122,000 m B. 121,500 m C. 101,500 m D. 101,000 m

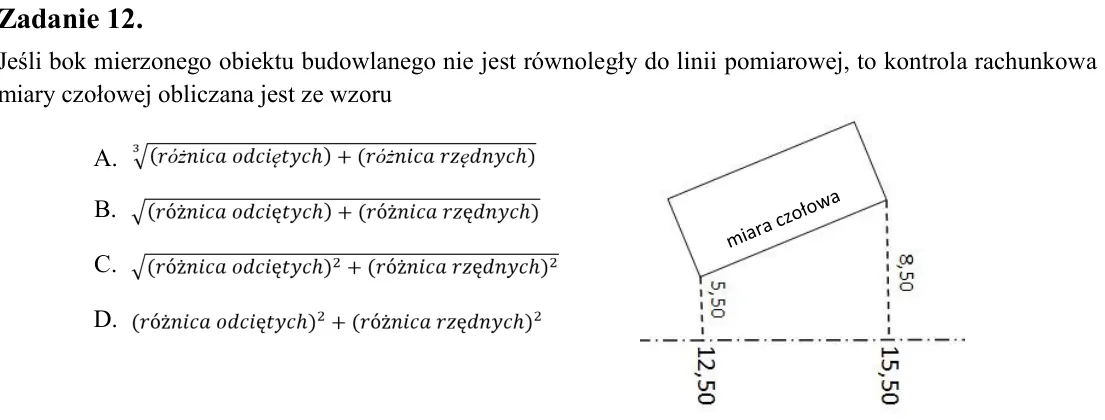

Zadanie 12. Jeśli bok mierzonego obiektu budowlanego nie jest równoległy do linii pomiarowej, to kontrola rachunkowa miary czołowej obliczana jest ze wzoru

Zadanie 13. Wskaż skalę, w której utworzona jest mapa zasadnicza w układzie PL-2000 o godle 6.172.17.1. A. 1:10 000 B. 1:5 000 C. 1:2 000 D. 1:1 000

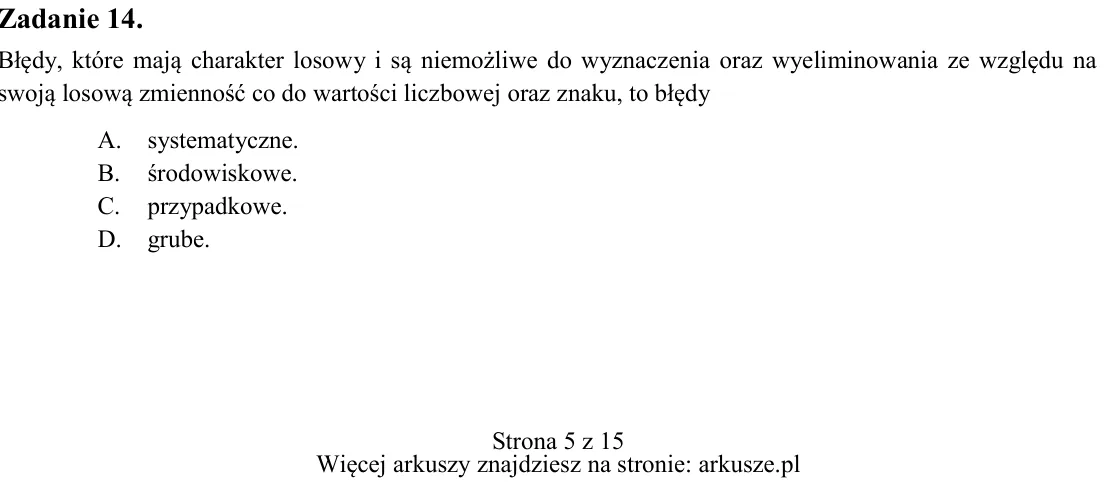

Zadanie 14. Błędy, które mają charakter losowy i są niemożliwe do wyznaczenia oraz wyeliminowania ze względu na swoją losową zmienność co do wartości liczbowej oraz znaku, to błędy A. systematyczne. B. środowiskowe. C. p

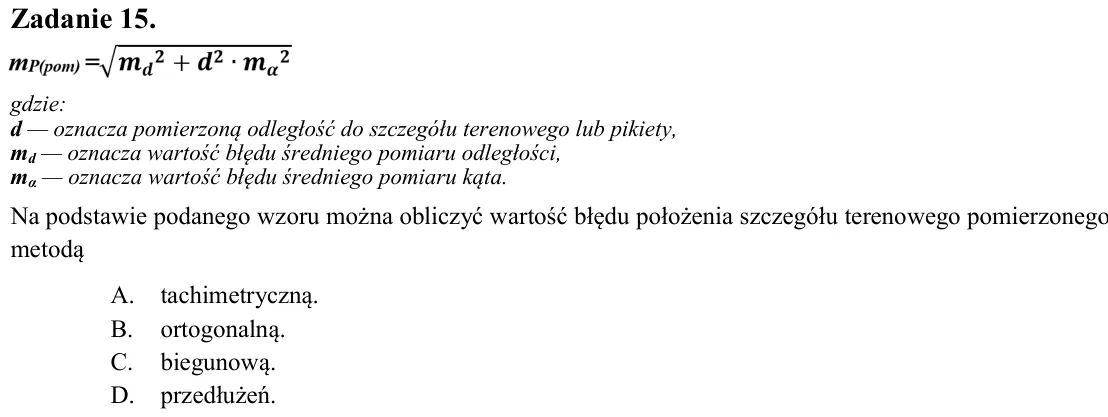

Zadanie 15. gdzie: d - oznacza pomierzoną odległość do szczegółu terenowego lub pikiety, md - oznacza wartość błędu średniego pomiaru odległości, mα - oznacza wartość błędu średniego pomiaru kąta. Na podstawie podanego w

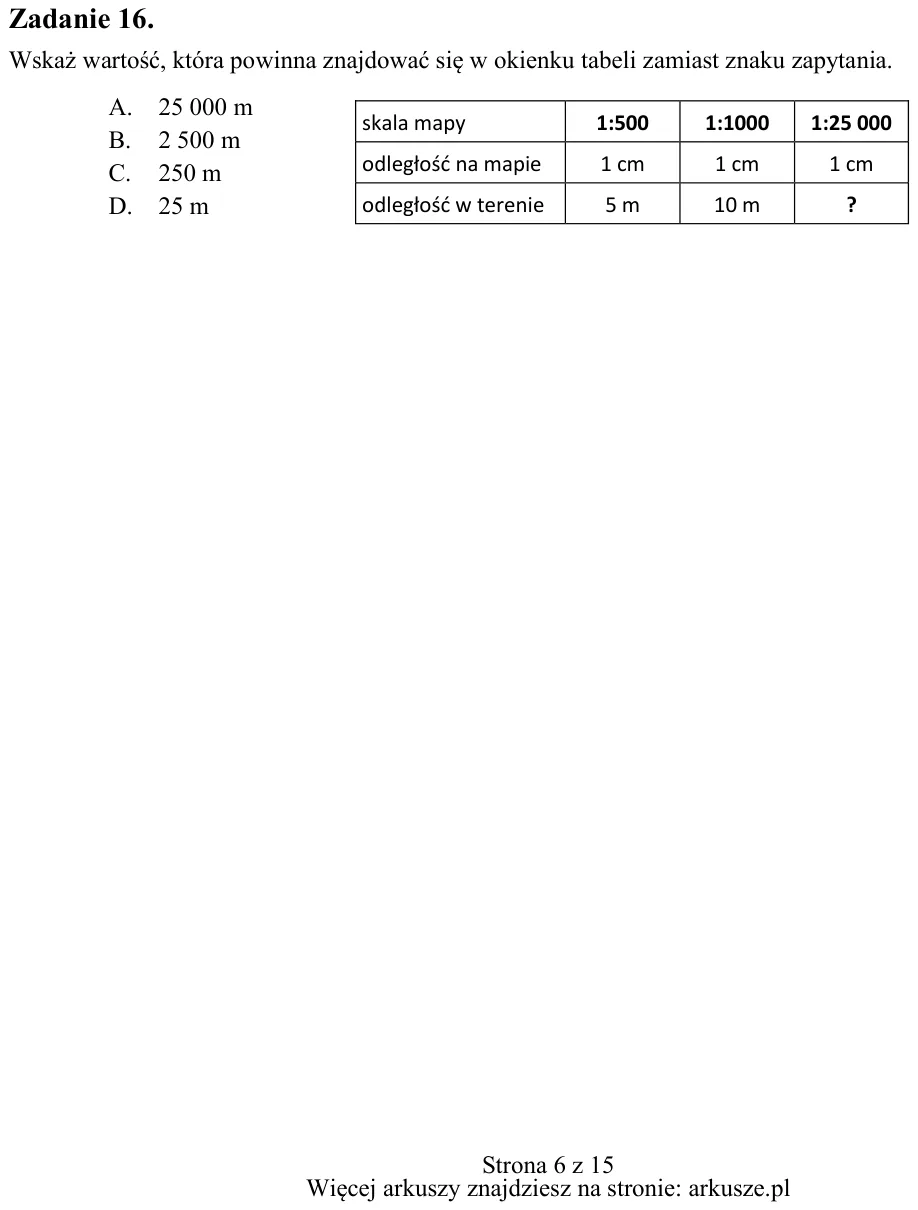

Zadanie 16. Wskaż wartość, która powinna znajdować się w okienku tabeli zamiast znaku zapytania. A. 25 000 m B. 2 500 m C. 250 m D. 25 m skala mapy 1:500 1:1000 1:25 000 odległość na mapie 1 cm 1 cm 1 cm odległość w tere

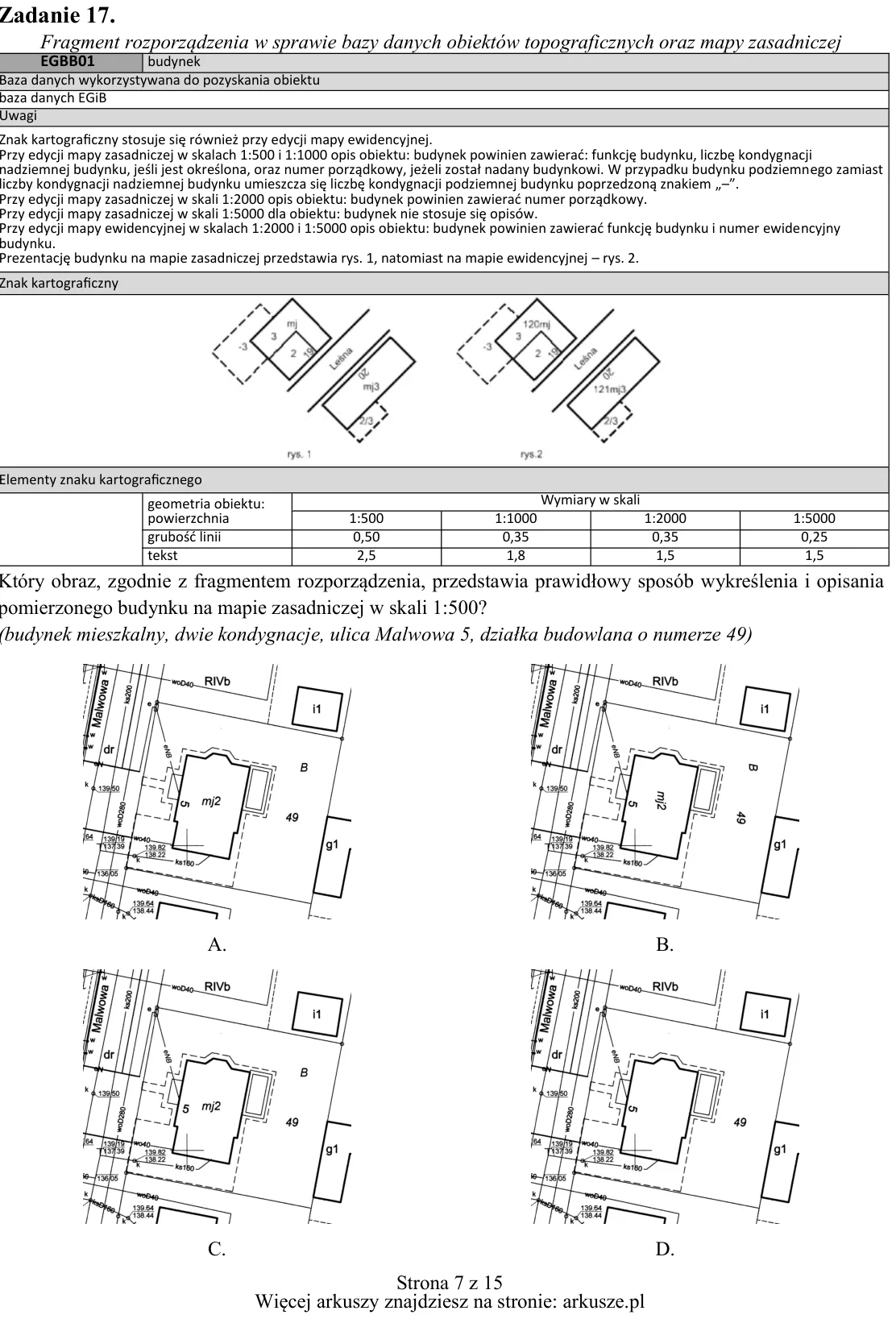

Zadanie 17. Fragment rozporządzenia w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej Który obraz, zgodnie z fragmentem rozporządzenia, przedstawia prawidłowy sposób wykreślenia i opisania pomierzonego

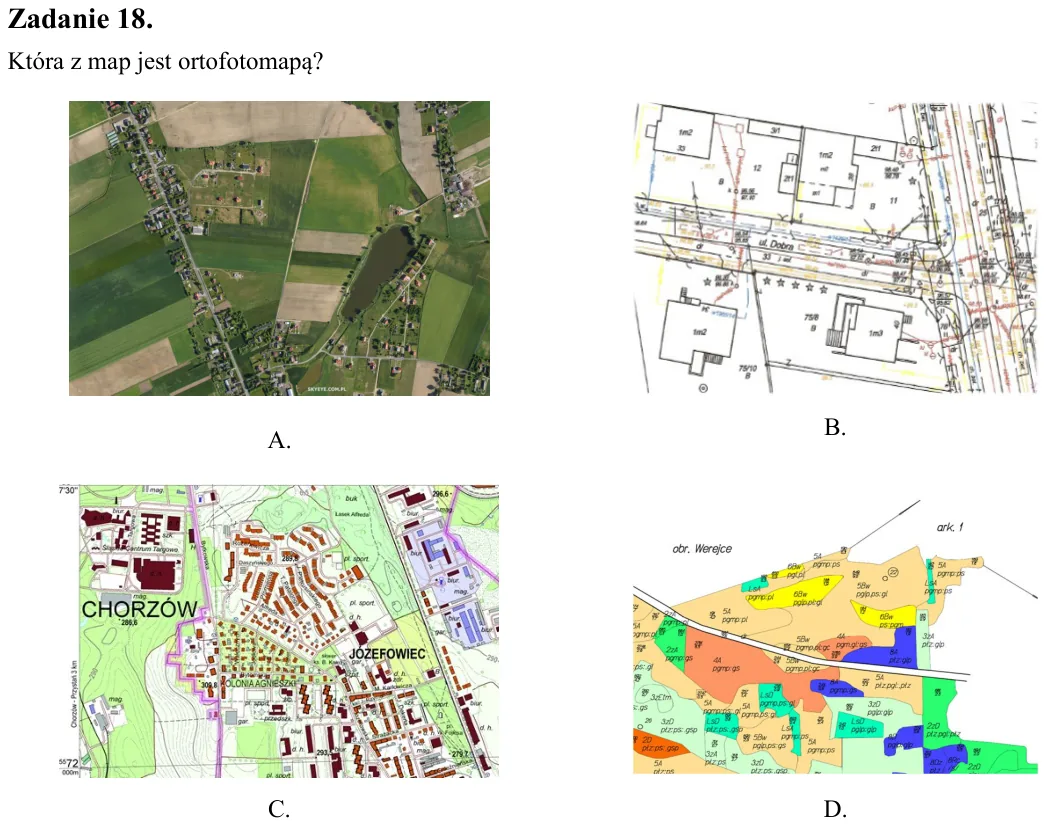

Zadanie 18. Która z map jest ortofotomapą?

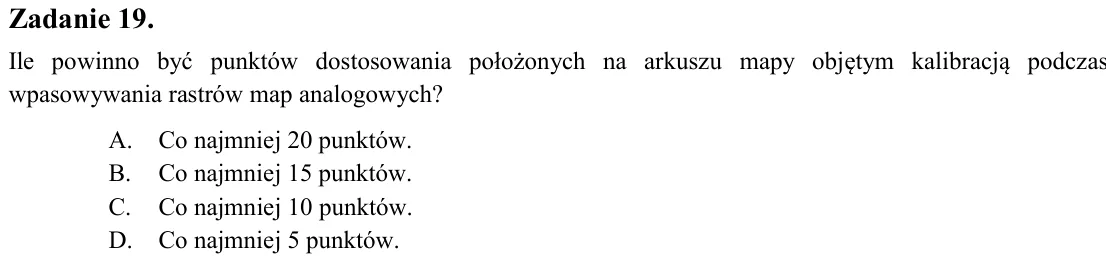

Zadanie 19. Ile powinno być punktów dostosowania położonych na arkuszu mapy objętym kalibracją podczas wpasowywania rastrów map analogowych? A. Co najmniej 20 punktów. B. Co najmniej 15 punktów. C. Co najmniej 10 punktów

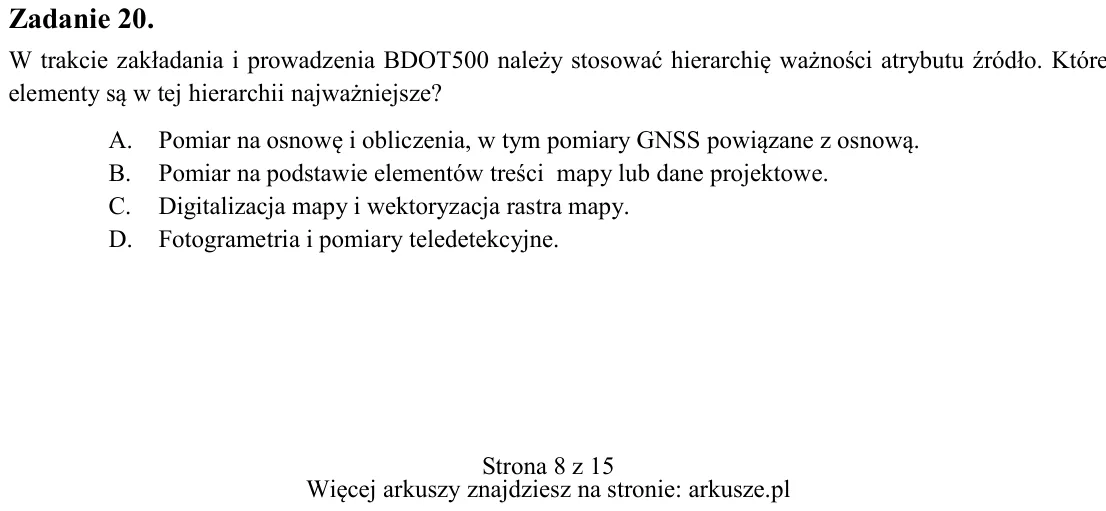

Zadanie 20. W trakcie zakładania i prowadzenia BDOT500 należy stosować hierarchię ważności atrybutu źródło. Które elementy są w tej hierarchii najważniejsze? A. Pomiar na osnowę i obliczenia, w tym pomiary GNSS powiązane

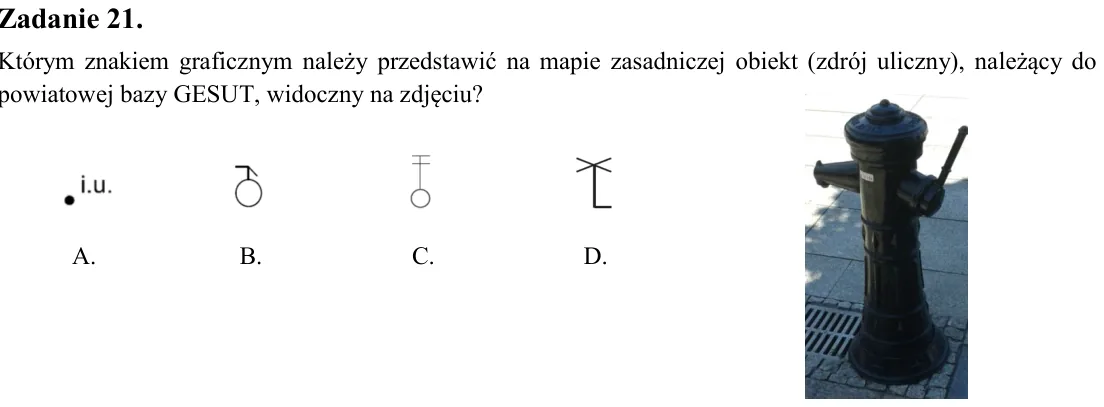

Zadanie 21. Którym znakiem graficznym należy przedstawić na mapie zasadniczej obiekt (zdrój uliczny), należący do powiatowej bazy GESUT, widoczny na zdjęciu?

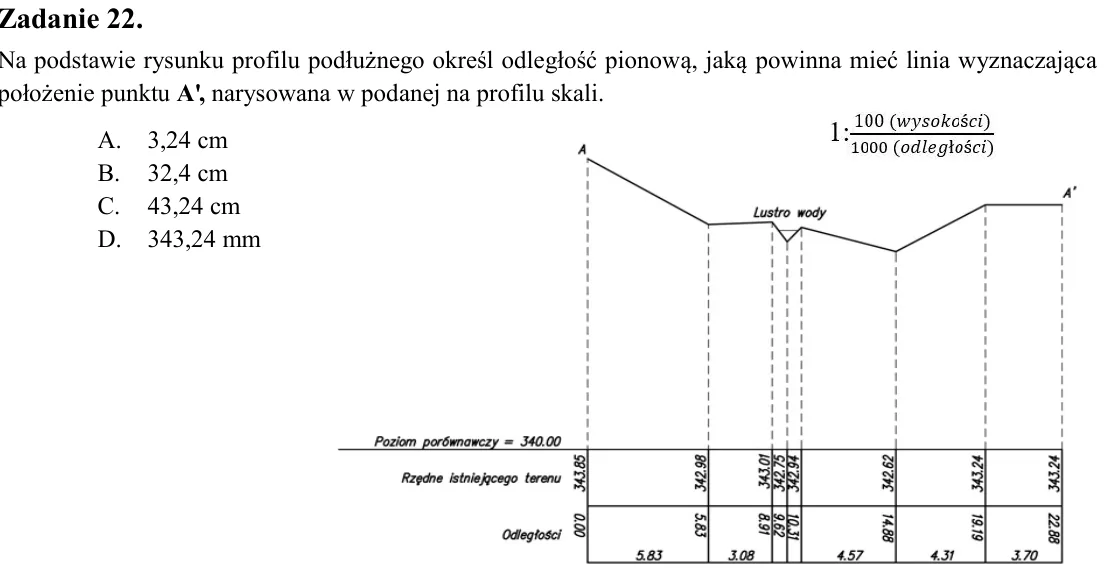

Zadanie 22. Na podstawie rysunku profilu podłużnego określ odległość pionową, jaką powinna mieć linia wyznaczająca położenie punktu A', narysowana w podanej na profilu skali. A. 3,24 cm B. 32,4 cm C. 43,24 cm D. 343,24 m

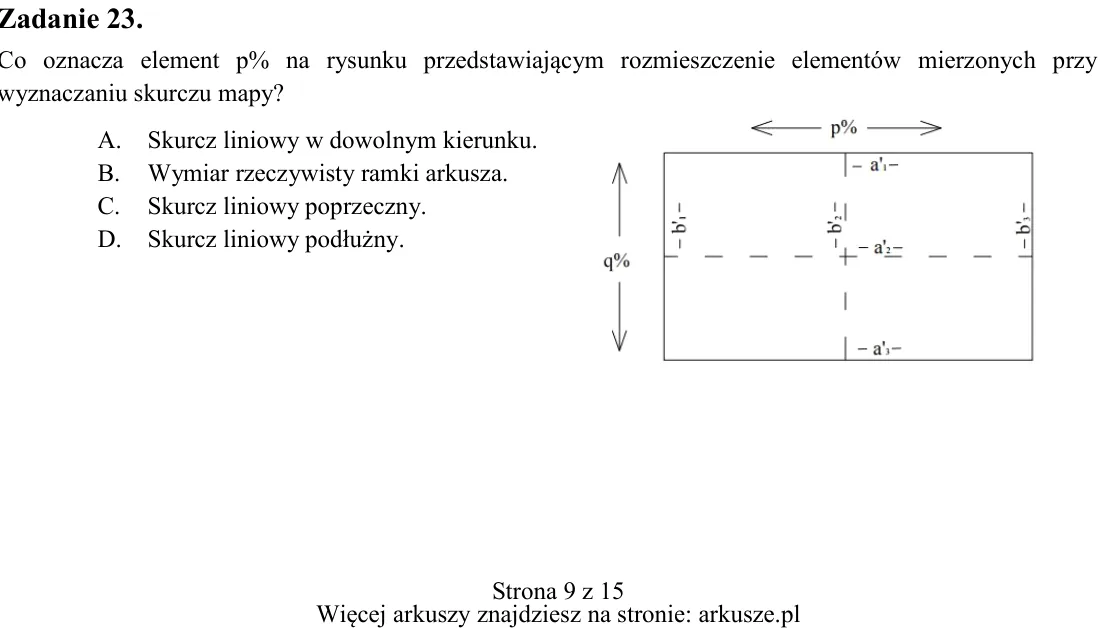

Zadanie 23. Co oznacza element p% na rysunku przedstawiającym rozmieszczenie elementów mierzonych przy wyznaczaniu skurczu mapy? A. Skurcz liniowy w dowolnym kierunku. B. Wymiar rzeczywisty ramki arkusza. C. Skurcz linio

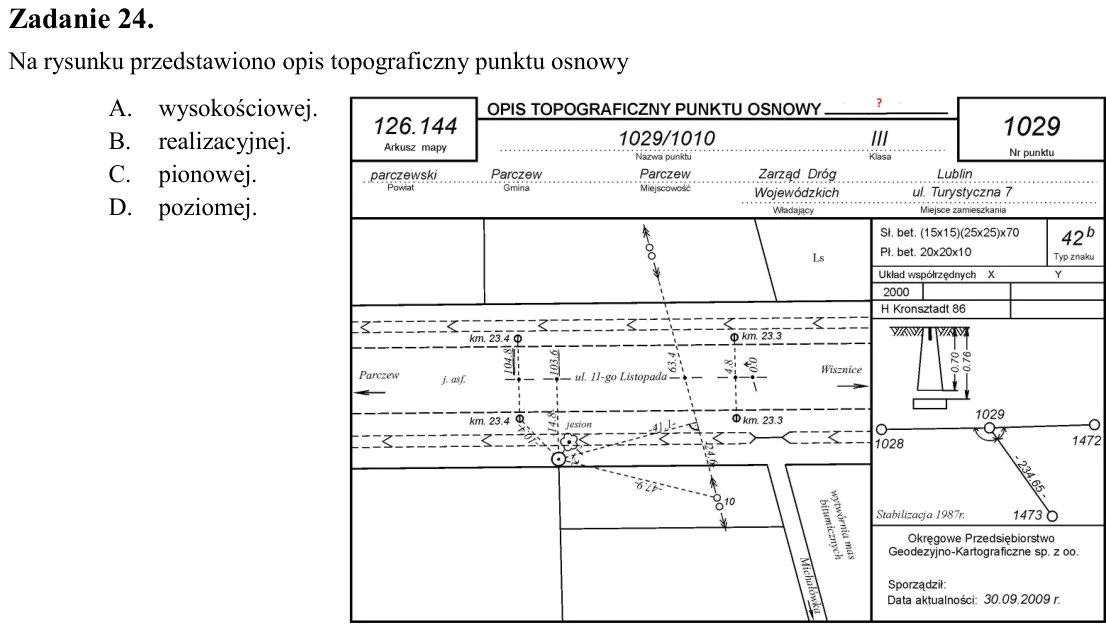

Zadanie 24. Na rysunku przedstawiono opis topograficzny punktu osnowy A. wysokościowej. B. realizacyjnej. C. pionowej. D. poziomej.

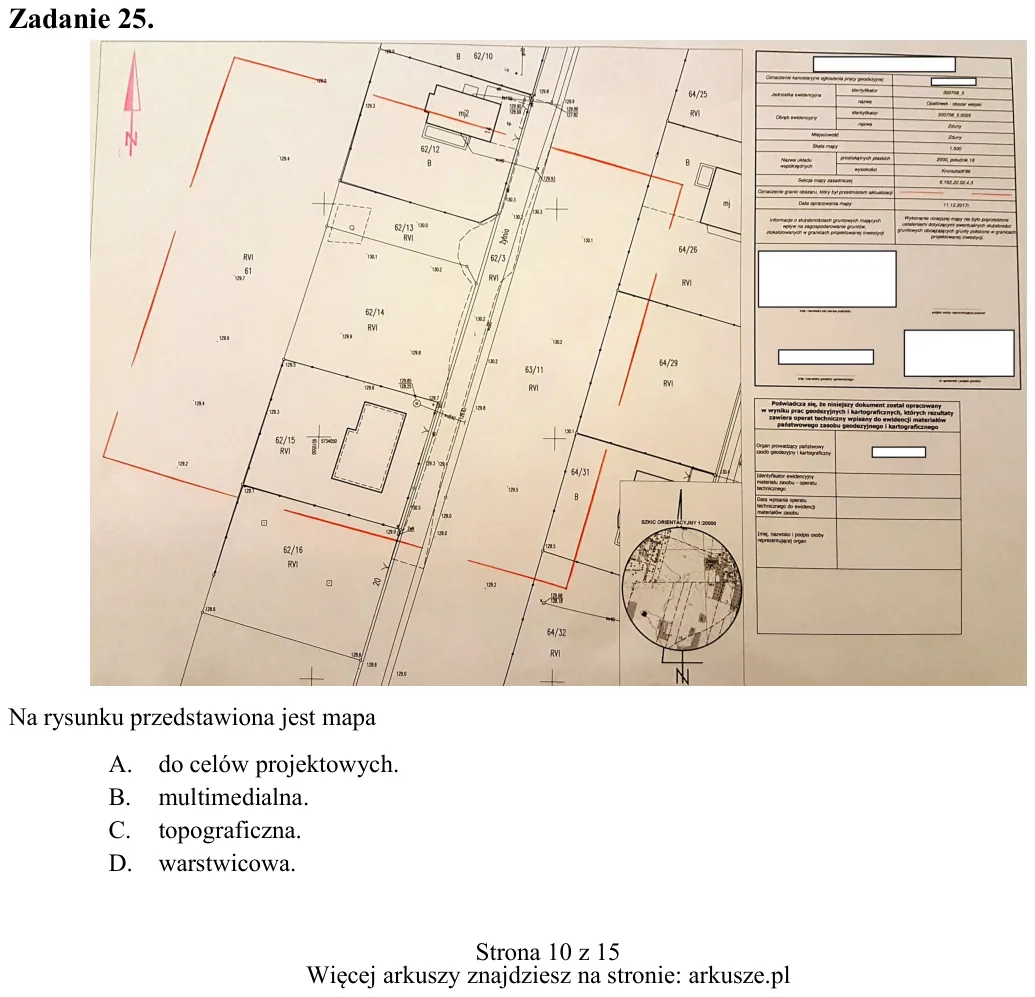

Zadanie 25. Na rysunku przedstawiona jest mapa A. do celów projektowych. B. multimedialna. C. topograficzna. D. warstwicowa.

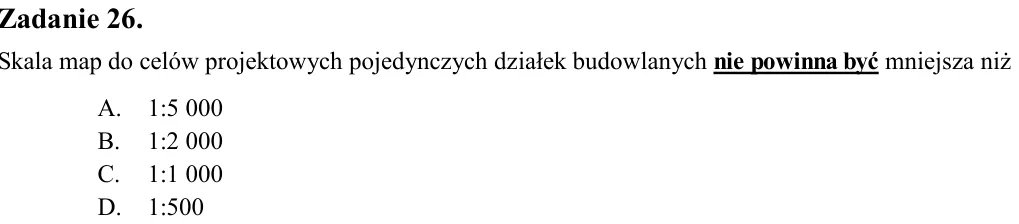

Zadanie 26. Skala map do celów projektowych pojedynczych działek budowlanych nie powinna być mniejsza niż A. 1:5 000 B. 1:2 000 C. 1:1 000 D. 1:500

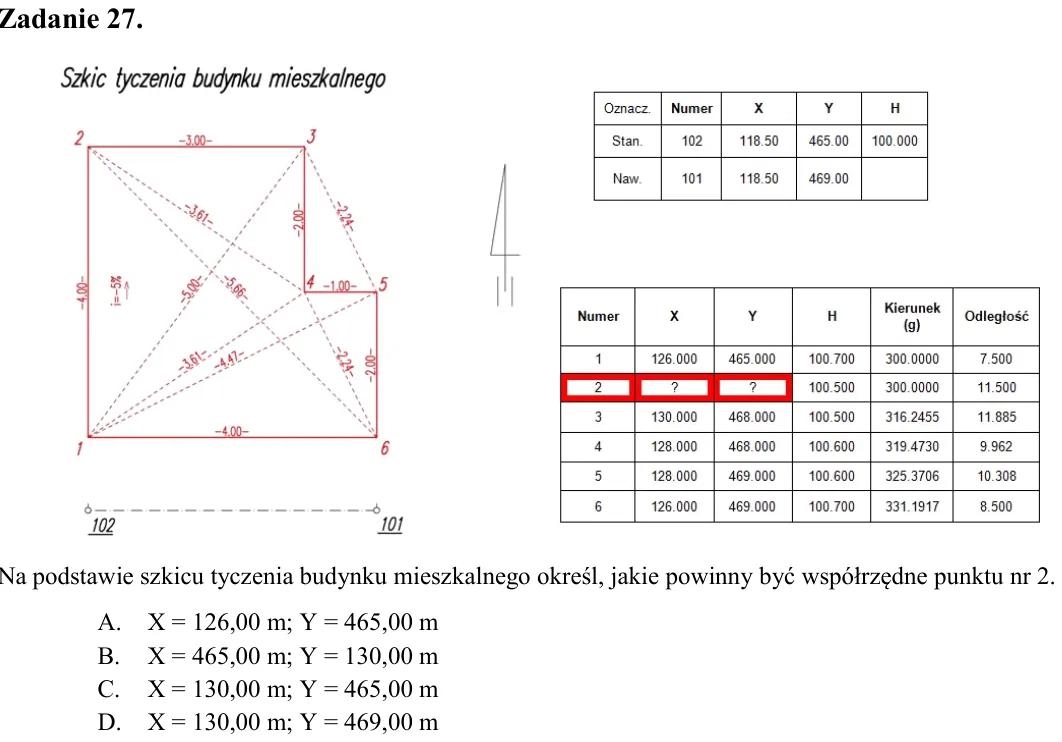

Zadanie 27. Na podstawie szkicu tyczenia budynku mieszkalnego określ, jakie powinny być współrzędne punktu nr 2. A. X = 126,00 m; Y = 465,00 m B. X = 465,00 m; Y = 130,00 m C. X = 130,00 m; Y = 465,00 m D. X = 130,00 m;

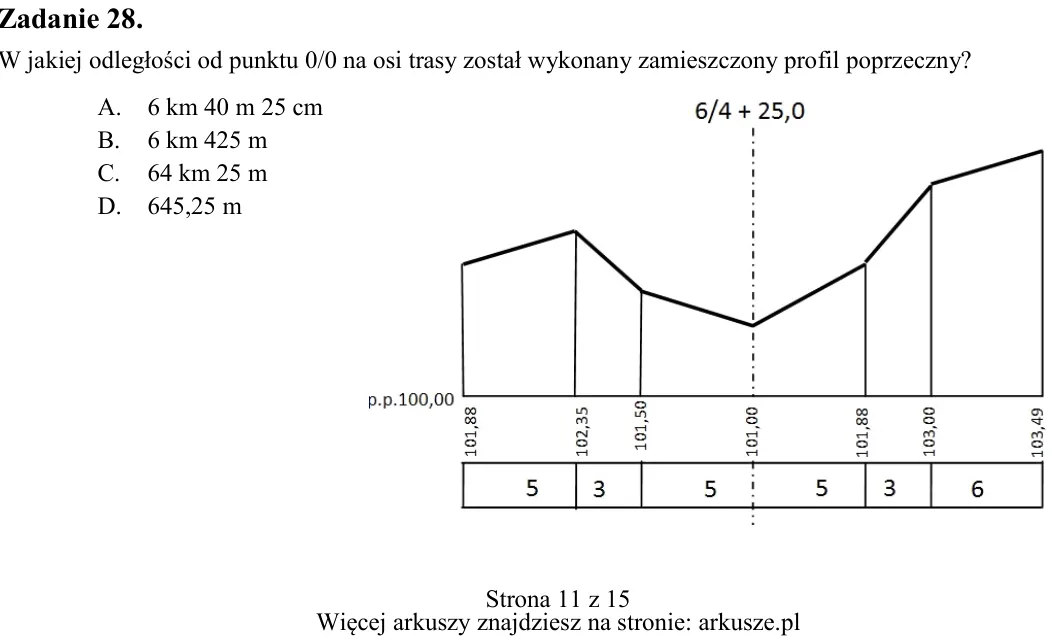

Zadanie 28. W jakiej odległości od punktu 0/0 na osi trasy został wykonany zamieszczony profil poprzeczny? A. 6 km 40 m 25 cm B. 6 km 425 m C. 64 km 25 m D. 645,25 m

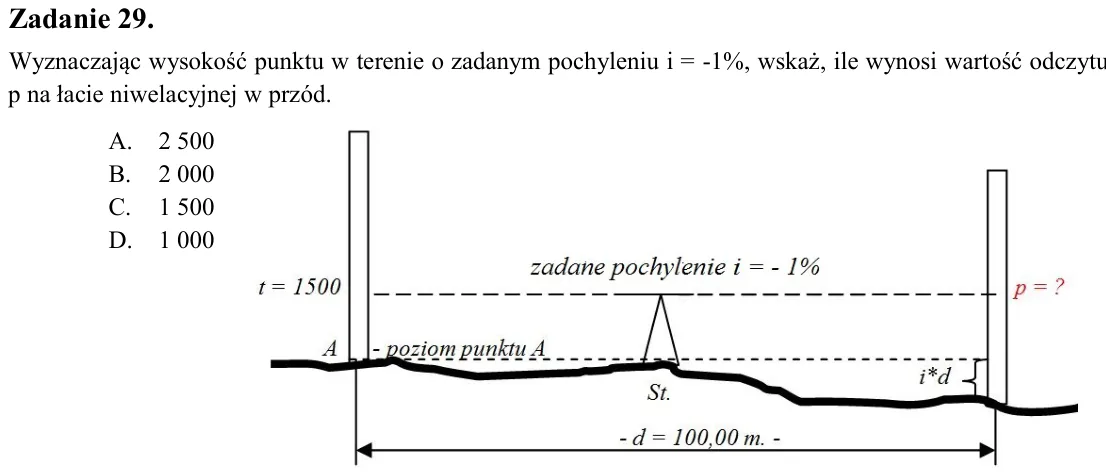

Zadanie 29. Wyznaczając wysokość punktu w terenie o zadanym pochyleniu i = -1%, wskaż, ile wynosi wartość odczytu p na łacie niwelacyjnej w przód. A. 2 500 B. 2 000 C. 1 500 D. 1 000

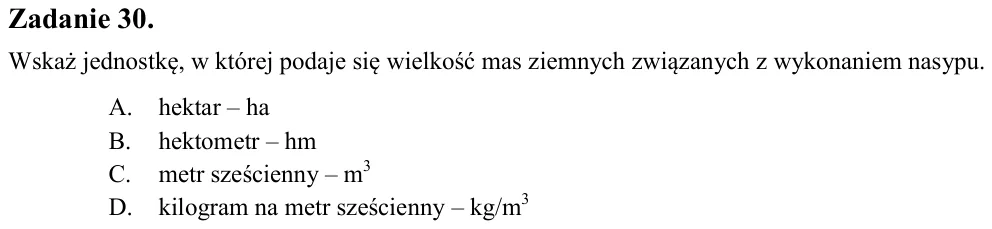

Zadanie 30. Wskaż jednostkę, w której podaje się wielkość mas ziemnych związanych z wykonaniem nasypu. A. hektar - ha B. hektometr - hm C. metr sześcienny - m3 D. kilogram na metr sześcienny - kg/m3

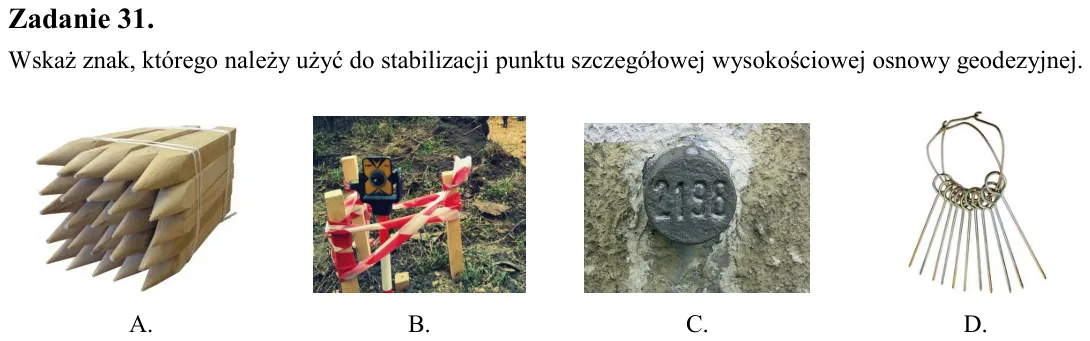

Zadanie 31. Wskaż znak, którego należy użyć do stabilizacji punktu szczegółowej wysokościowej osnowy geodezyjnej.

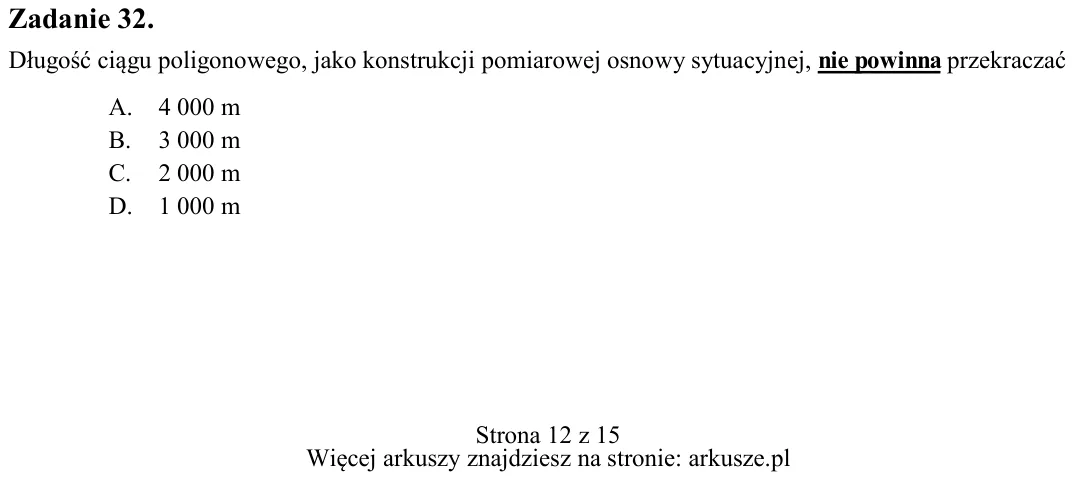

Zadanie 32. Długość ciągu poligonowego, jako konstrukcji pomiarowej osnowy sytuacyjnej, nie powinna przekraczać A. 4 000 m B. 3 000 m C. 2 000 m D. 1 000 m A. B. C. D.

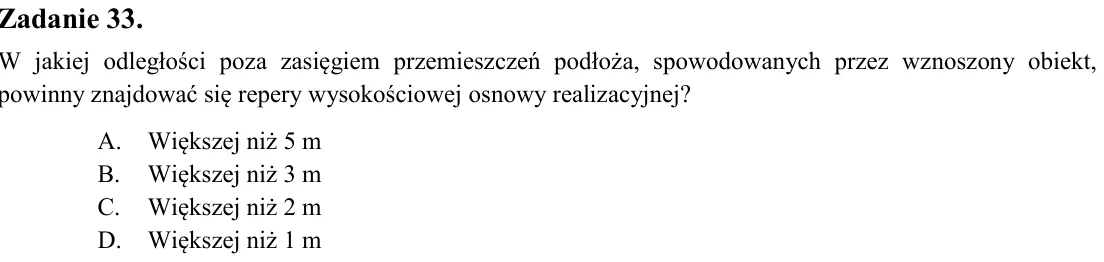

Zadanie 33. W jakiej odległości poza zasięgiem przemieszczeń podłoża, spowodowanych przez wznoszony obiekt, powinny znajdować się repery wysokościowej osnowy realizacyjnej? A. Większej niż 5 m B. Większej niż 3 m C. Więk

Zadanie 34. Punkty główne łuku kołowego to A. P W K B. P S K C. P O K D. P S K O W

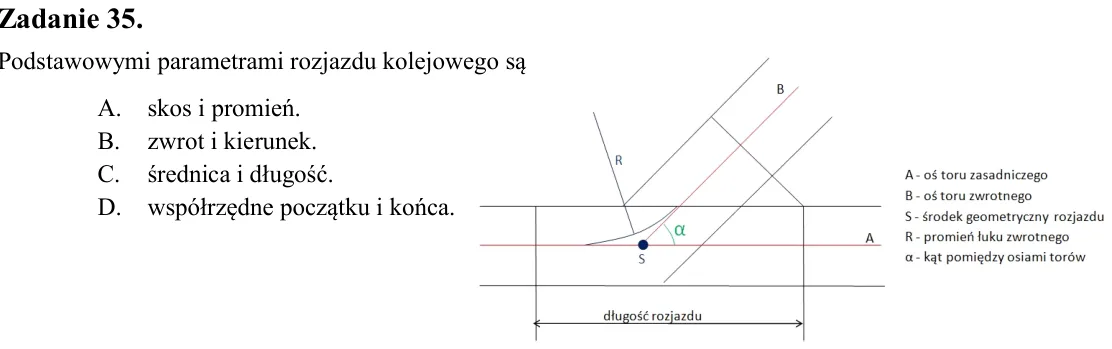

Zadanie 35. Podstawowymi parametrami rozjazdu kolejowego są A. skos i promień. B. zwrot i kierunek. C. średnica i długość. D. współrzędne początku i końca.

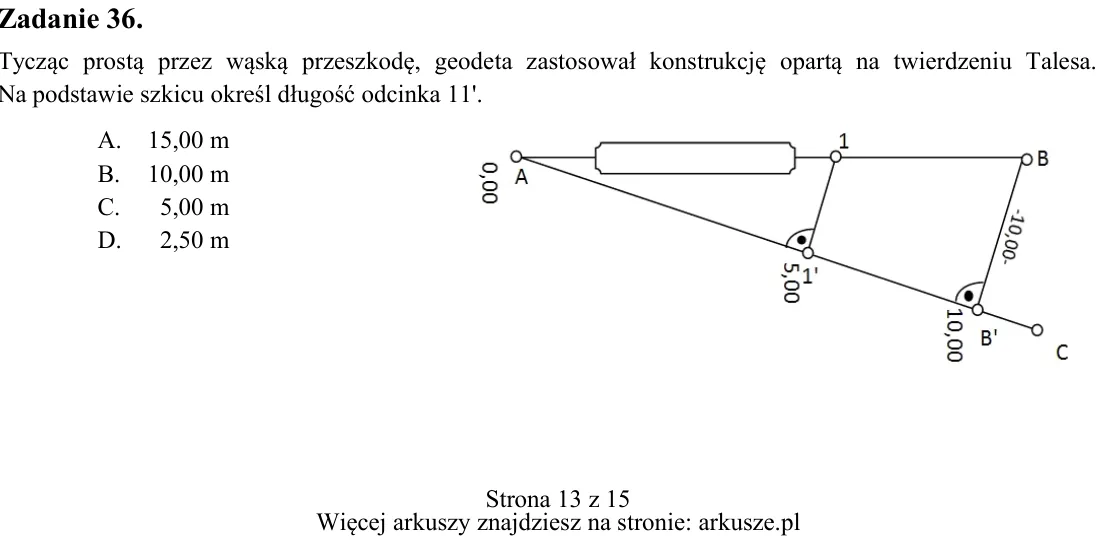

Zadanie 36. Tycząc prostą przez wąską przeszkodę, geodeta zastosował konstrukcję opartą na twierdzeniu Talesa. Na podstawie szkicu określ długość odcinka 11'. A. 15,00 m B. 10,00 m C. 5,00 m D. 2,50 m

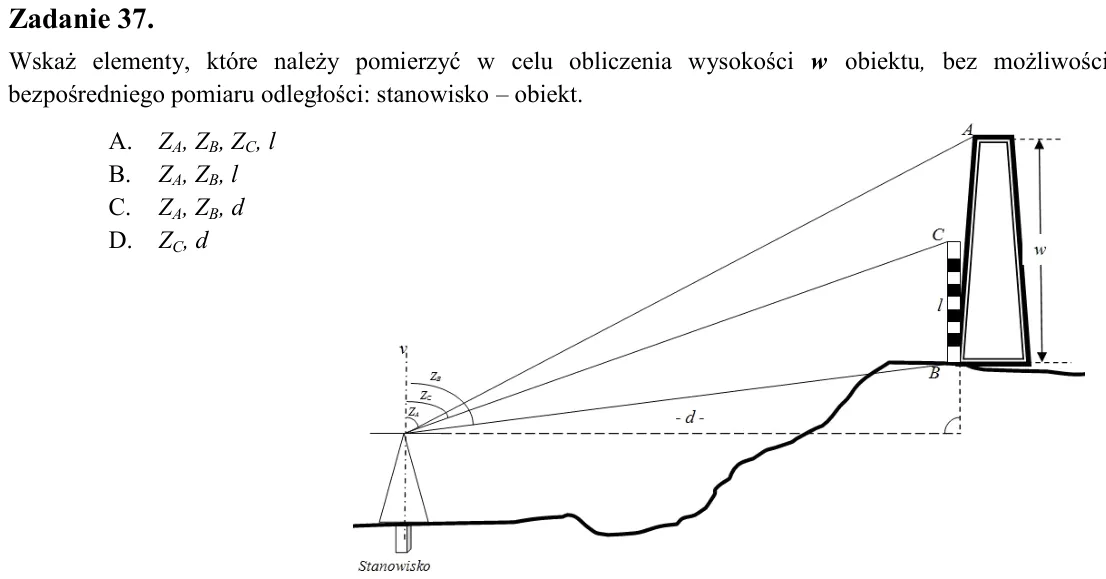

Zadanie 37. Wskaż elementy, które należy pomierzyć w celu obliczenia wysokości w obiektu, bez możliwości bezpośredniego pomiaru odległości: stanowisko - obiekt. A. ZA, ZB, ZC, l B. ZA, ZB, l C. ZA, ZB, d D. ZC, d

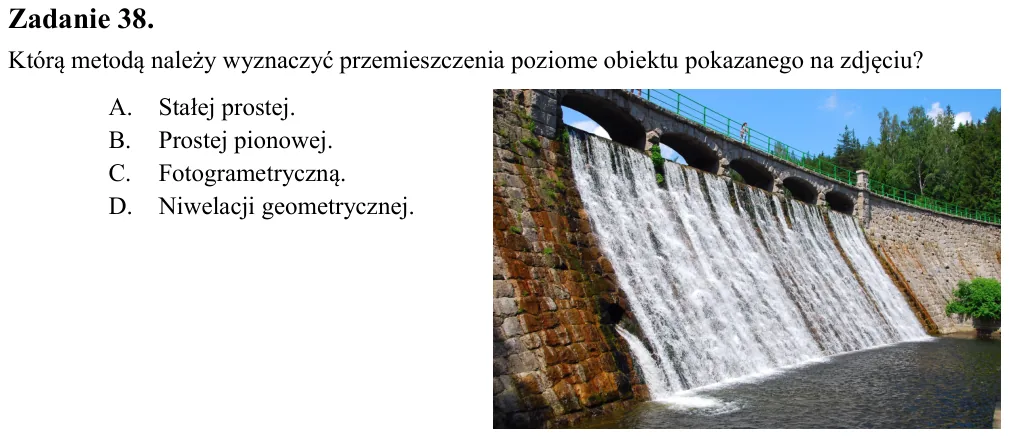

Zadanie 38. Którą metodą należy wyznaczyć przemieszczenia poziome obiektu pokazanego na zdjęciu? A. Stałej prostej. B. Prostej pionowej. C. Fotogrametryczną. D. Niwelacji geometrycznej.

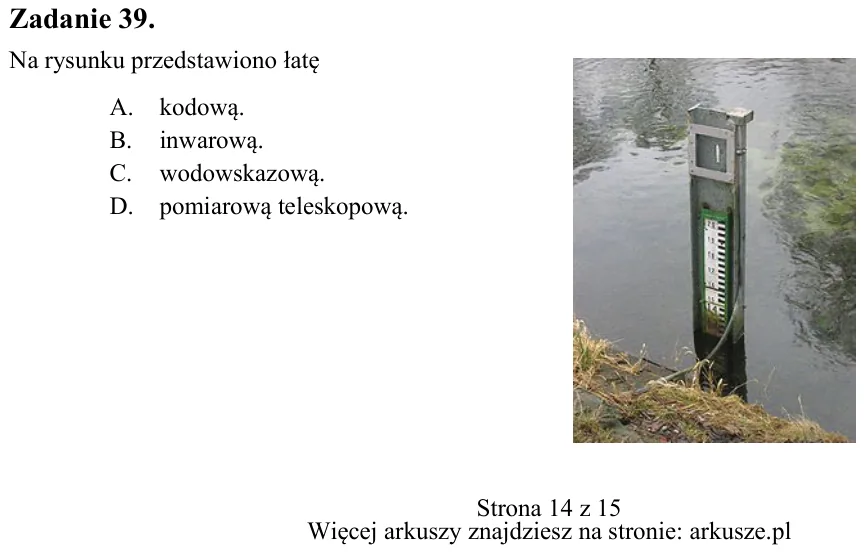

Zadanie 39. Na rysunku przedstawiono łatę A. kodową. B. inwarową. C. wodowskazową. D. pomiarową teleskopową.

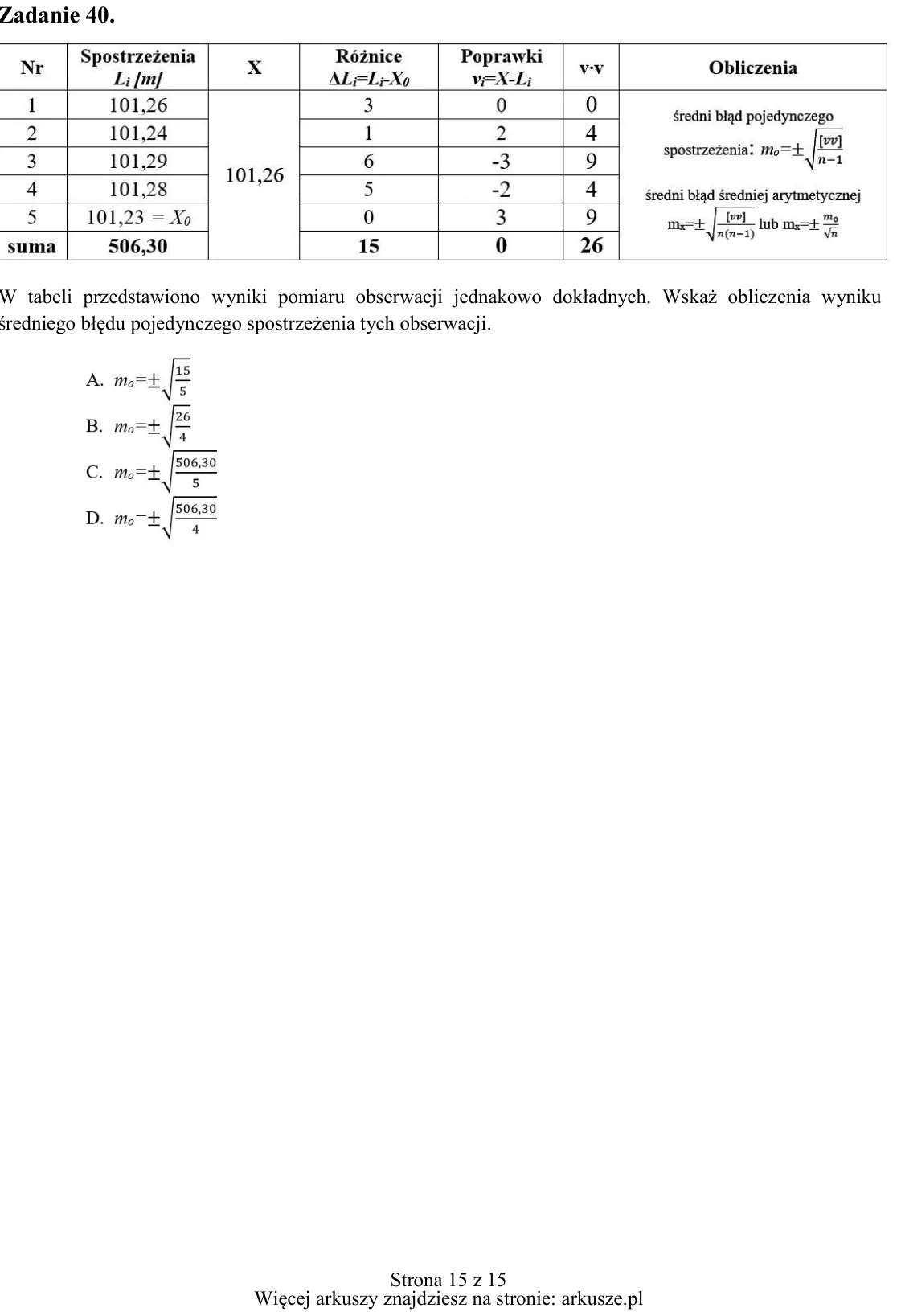

Zadanie 40. W tabeli przedstawiono wyniki pomiaru obserwacji jednakowo dokładnych. Wskaż obliczenia wyniku średniego błędu pojedynczego spostrzeżenia tych obserwacji.
