E01 · Egzamin zawodowy · styczeń 2019

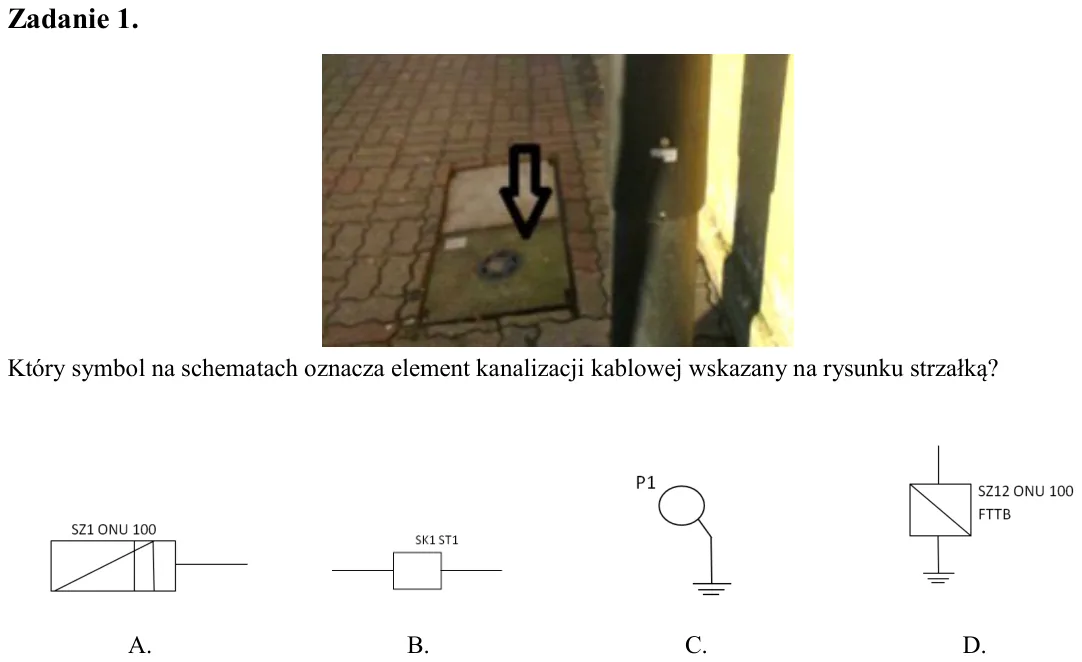

Zadanie 1. Który symbol na schematach oznacza element kanalizacji kablowej wskazany na rysunku strzałką?

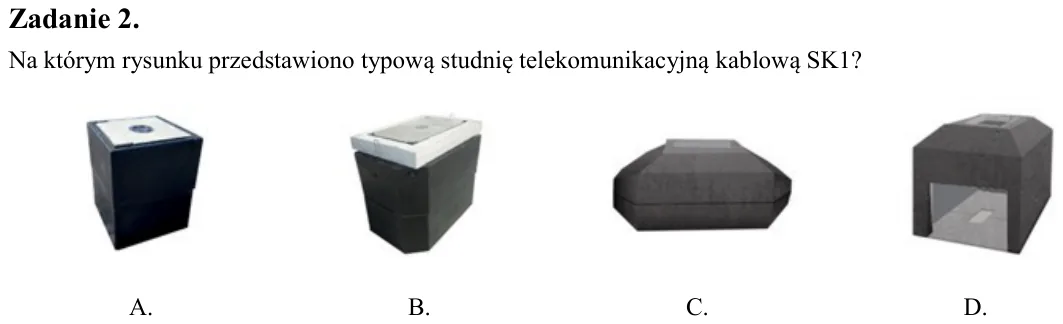

Zadanie 2. Na którym rysunku przedstawiono typową studnię telekomunikacyjną kablową SK1?

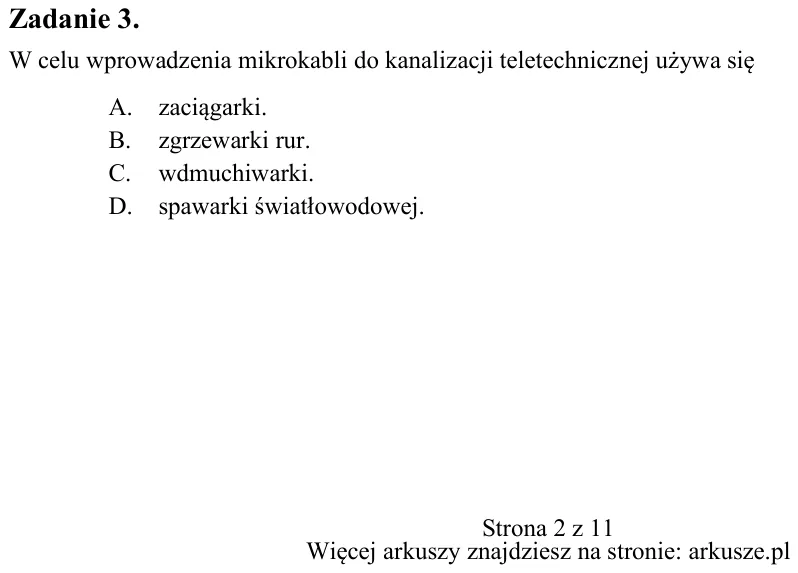

Zadanie 3. W celu wprowadzenia mikrokabli do kanalizacji teletechnicznej używa się A. zaciągarki. B. zgrzewarki rur. C. wdmuchiwarki. D. spawarki światłowodowej. A. B. C. D. A. B. C. D.

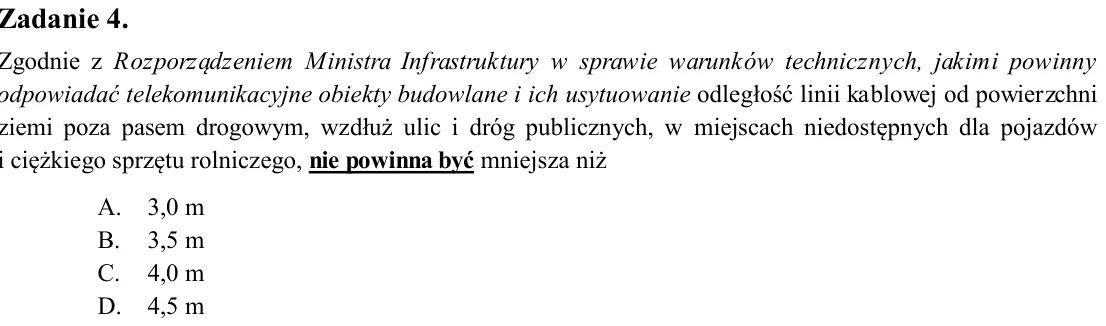

Zadanie 4. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakimi powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie odległość linii kablowej od powierzchni ziemi

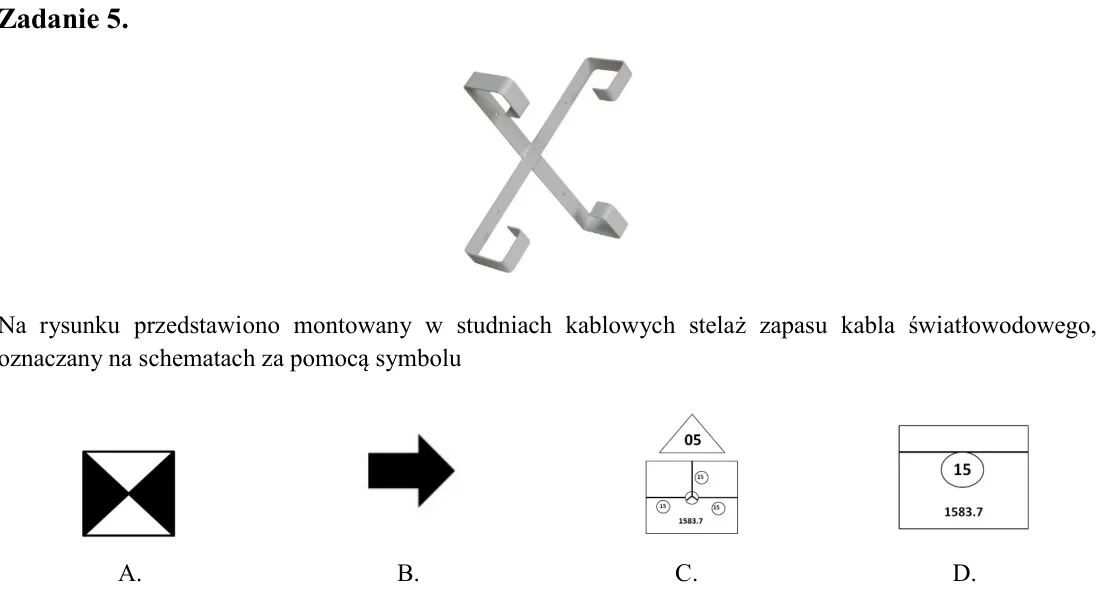

Zadanie 5. Na rysunku przedstawiono montowany w studniach kablowych stelaż zapasu kabla światłowodowego, oznaczany na schematach za pomocą symbolu

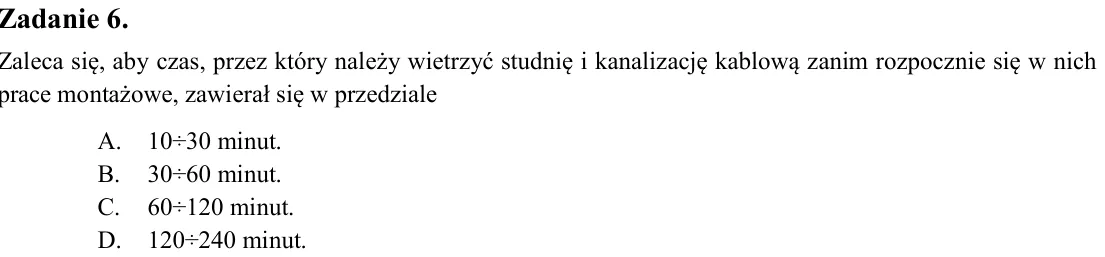

Zadanie 6. Zaleca się, aby czas, przez który należy wietrzyć studnię i kanalizację kablową zanim rozpocznie się w nich prace montażowe, zawierał się w przedziale A. 10÷30 minut. B. 30÷60 minut. C. 60÷120 minut. D. 120÷24

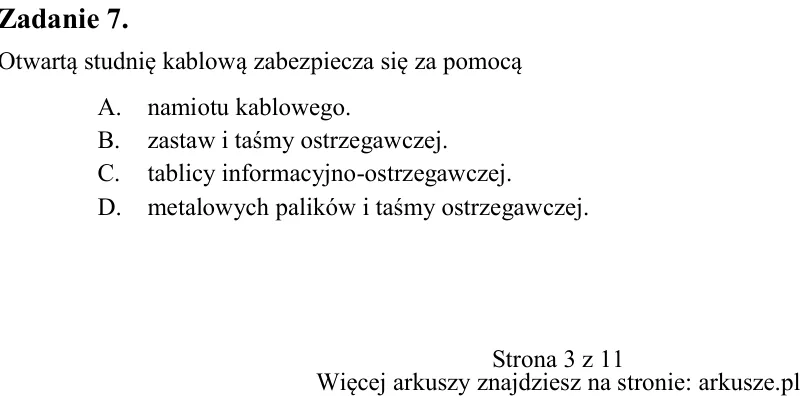

Zadanie 7. Otwartą studnię kablową zabezpiecza się za pomocą A. namiotu kablowego. B. zastaw i taśmy ostrzegawczej. C. tablicy informacyjno-ostrzegawczej. D. metalowych palików i taśmy ostrzegawczej. A. B. C. D.

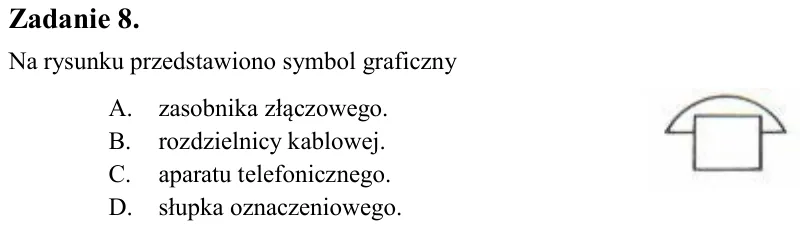

Zadanie 8. Na rysunku przedstawiono symbol graficzny A. zasobnika złączowego. B. rozdzielnicy kablowej. C. aparatu telefonicznego. D. słupka oznaczeniowego.

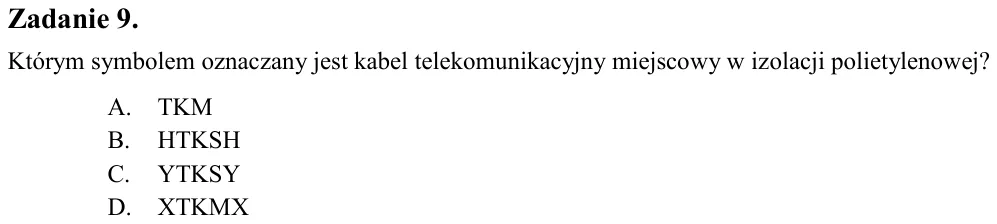

Zadanie 9. Którym symbolem oznaczany jest kabel telekomunikacyjny miejscowy w izolacji polietylenowej? A. TKM B. HTKSH C. YTKSY D. XTKMX

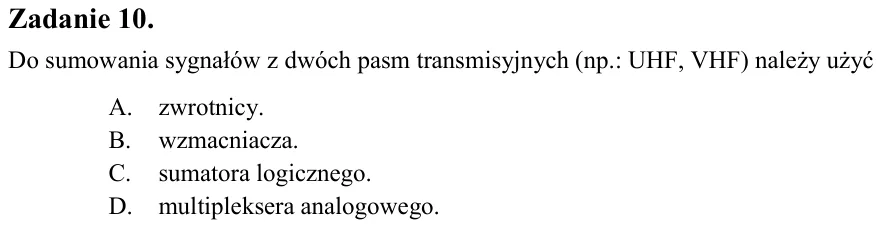

Zadanie 10. Do sumowania sygnałów z dwóch pasm transmisyjnych (np.: UHF, VHF) należy użyć A. zwrotnicy. B. wzmacniacza. C. sumatora logicznego. D. multipleksera analogowego.

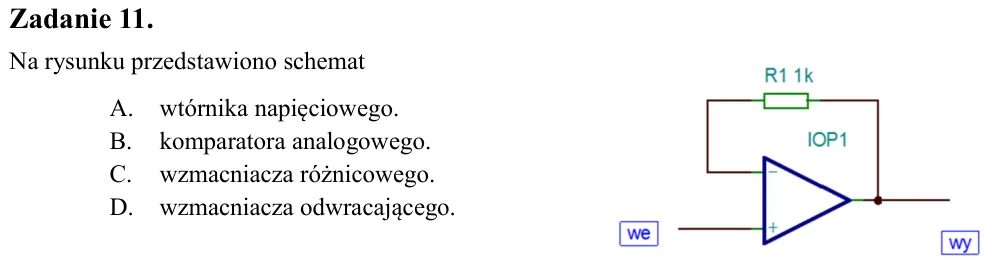

Zadanie 11. Na rysunku przedstawiono schemat A. wtórnika napięciowego. B. komparatora analogowego. C. wzmacniacza różnicowego. D. wzmacniacza odwracającego.

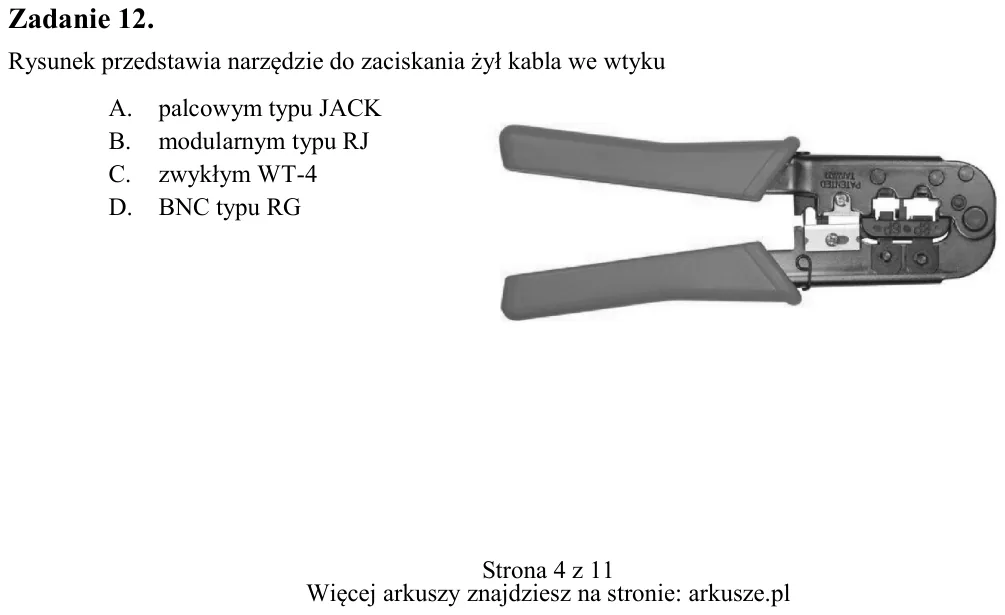

Zadanie 12. Rysunek przedstawia narzędzie do zaciskania żył kabla we wtyku A. palcowym typu JACK B. modularnym typu RJ C. zwykłym WT-4 D. BNC typu RG

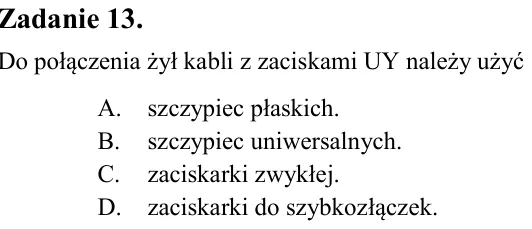

Zadanie 13. Do połączenia żył kabli z zaciskami UY należy użyć A. szczypiec płaskich. B. szczypiec uniwersalnych. C. zaciskarki zwykłej. D. zaciskarki do szybkozłączek.

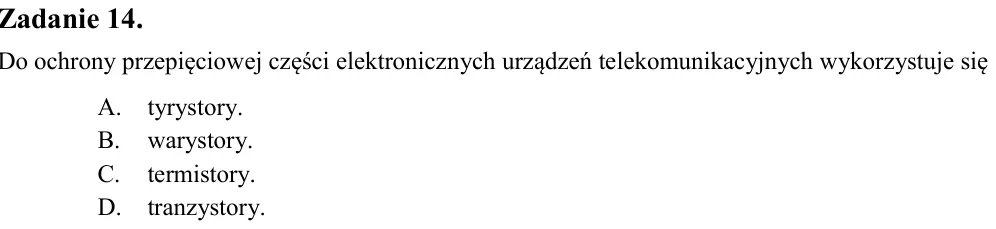

Zadanie 14. Do ochrony przepięciowej części elektronicznych urządzeń telekomunikacyjnych wykorzystuje się A. tyrystory. B. warystory. C. termistory. D. tranzystory.

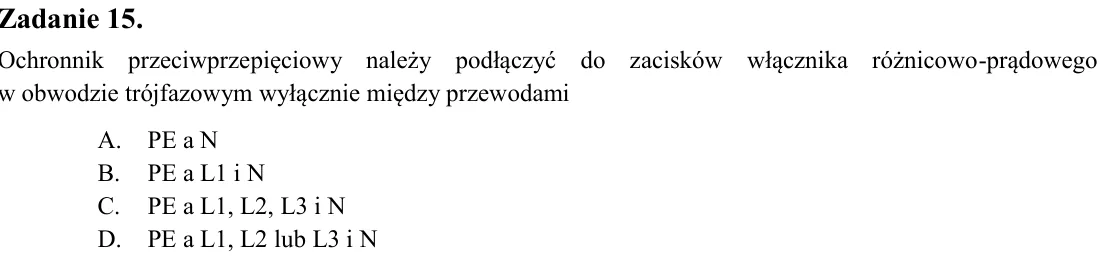

Zadanie 15. Ochronnik przeciwprzepięciowy należy podłączyć do zacisków włącznika różnicowo-prądowego w obwodzie trójfazowym wyłącznie między przewodami A. PE a N B. PE a L1 i N C. PE a L1, L2, L3 i N D. PE a L1, L2 lub L

Zadanie 16. Do pomiaru zwarcia napowietrznej linii telekomunikacyjnej należy użyć A. generatora. B. omomierza. C. woltomierza. D. oscyloskopu.

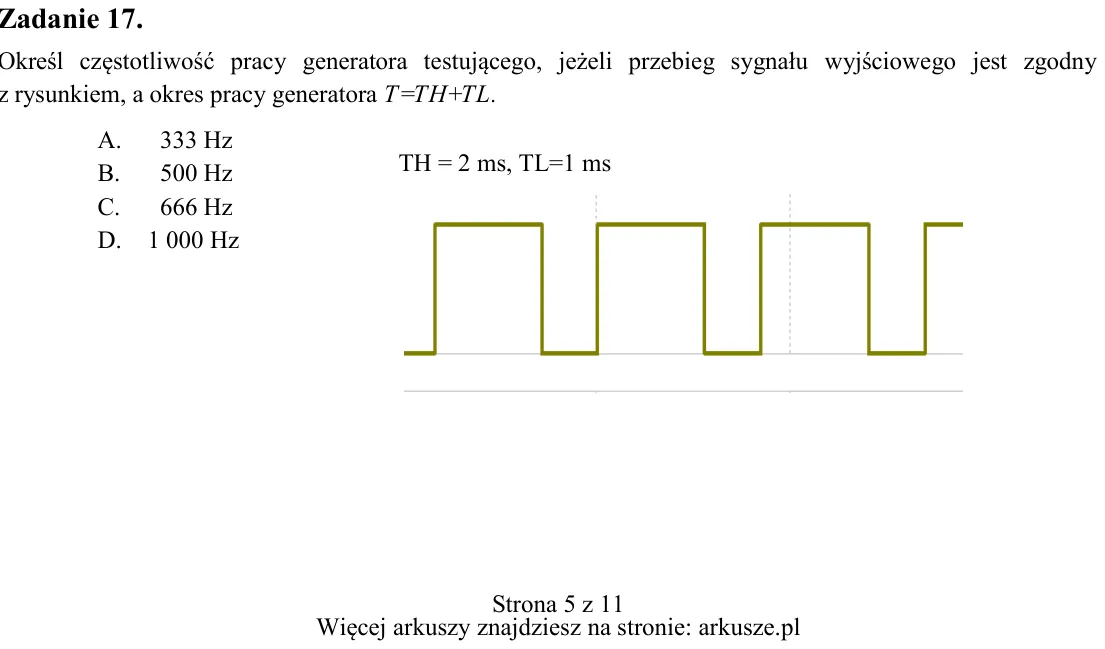

Zadanie 17. Określ częstotliwość pracy generatora testującego, jeżeli przebieg sygnału wyjściowego jest zgodny z rysunkiem, a okres pracy generatora T=TH+TL. A. 333 Hz B. 500 Hz C. 666 Hz D. 1 000 Hz TH = 2 ms, TL=1 ms

Zadanie 18. Do lokalizacji uszkodzenia toru telekomunikacyjnego należy użyć A. detektora. B. analizatora. C. reflektometru. D. interferometru.

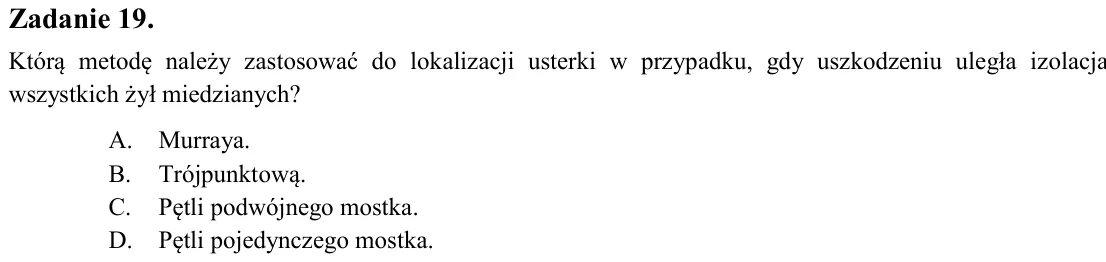

Zadanie 19. Którą metodę należy zastosować do lokalizacji usterki w przypadku, gdy uszkodzeniu uległa izolacja wszystkich żył miedzianych? A. Murraya. B. Trójpunktową. C. Pętli podwójnego mostka. D. Pętli pojedynczego mo

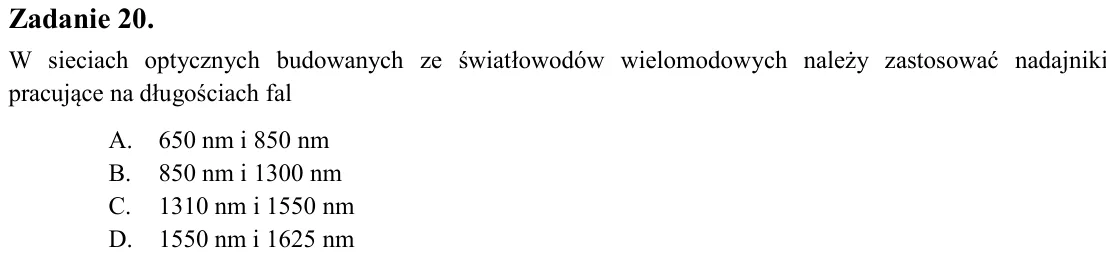

Zadanie 20. W sieciach optycznych budowanych ze światłowodów wielomodowych należy zastosować nadajniki pracujące na długościach fal A. 650 nm i 850 nm B. 850 nm i 1300 nm C. 1310 nm i 1550 nm D. 1550 nm i 1625 nm

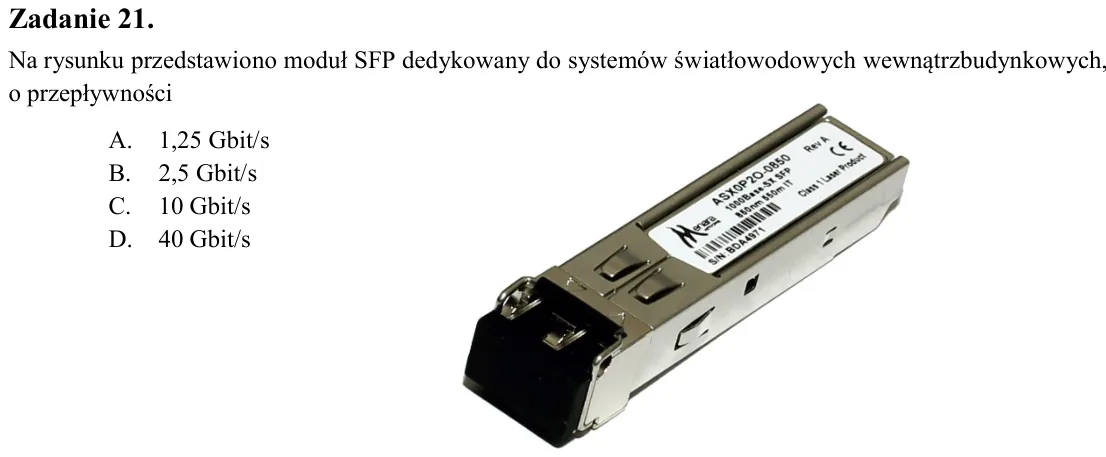

Zadanie 21. Na rysunku przedstawiono moduł SFP dedykowany do systemów światłowodowych wewnątrzbudynkowych, o przepływności A. 1,25 Gbit/s B. 2,5 Gbit/s C. 10 Gbit/s D. 40 Gbit/s

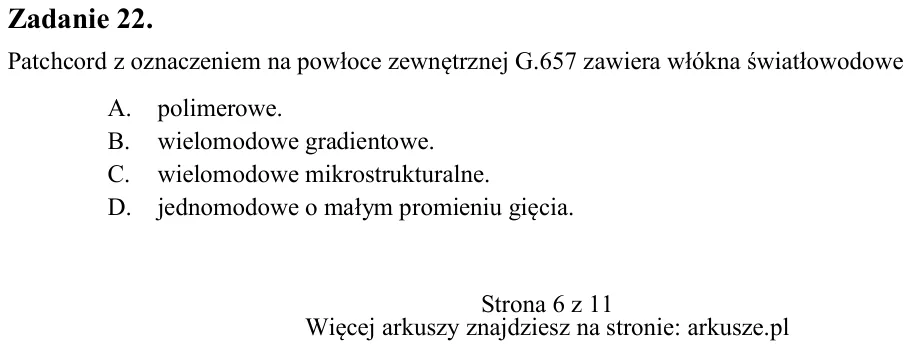

Zadanie 22. Patchcord z oznaczeniem na powłoce zewnętrznej G.657 zawiera włókna światłowodowe A. polimerowe. B. wielomodowe gradientowe. C. wielomodowe mikrostrukturalne. D. jednomodowe o małym promieniu gięcia.

Zadanie 23. Rysunek przedstawia złącze typu A. FC B. SC C. SMA D. E2000

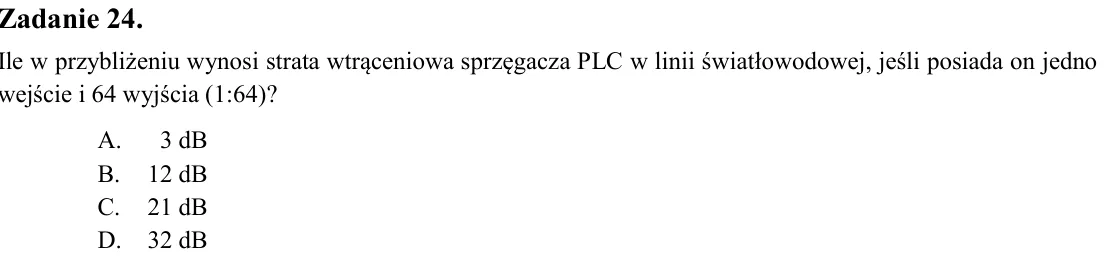

Zadanie 24. Ile w przybliżeniu wynosi strata wtrąceniowa sprzęgacza PLC w linii światłowodowej, jeśli posiada on jedno wejście i 64 wyjścia (1:64)? A. 3 dB B. 12 dB C. 21 dB D. 32 dB

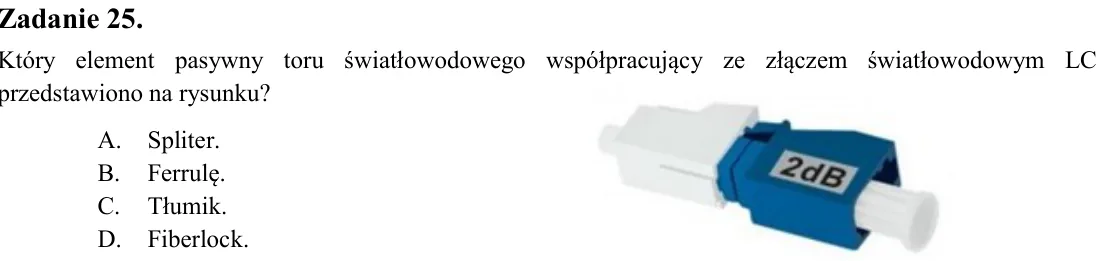

Zadanie 25. Który element pasywny toru światłowodowego współpracujący ze złączem światłowodowym LC przedstawiono na rysunku? A. Spliter. B. Ferrulę. C. Tłumik. D. Fiberlock.

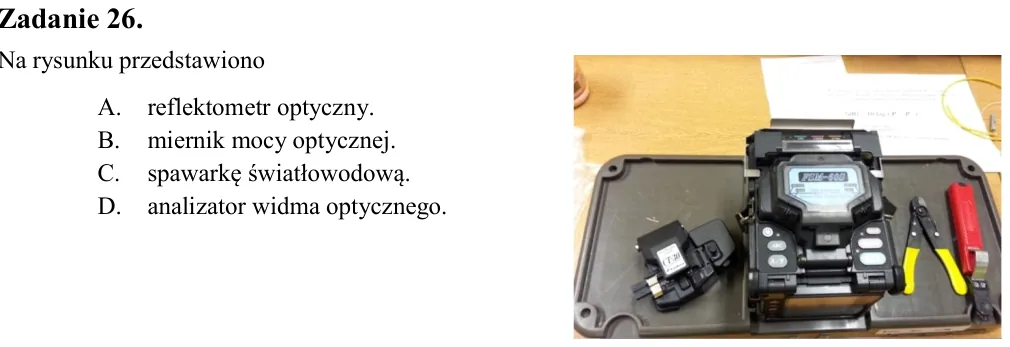

Zadanie 26. Na rysunku przedstawiono A. reflektometr optyczny. B. miernik mocy optycznej. C. spawarkę światłowodową. D. analizator widma optycznego.

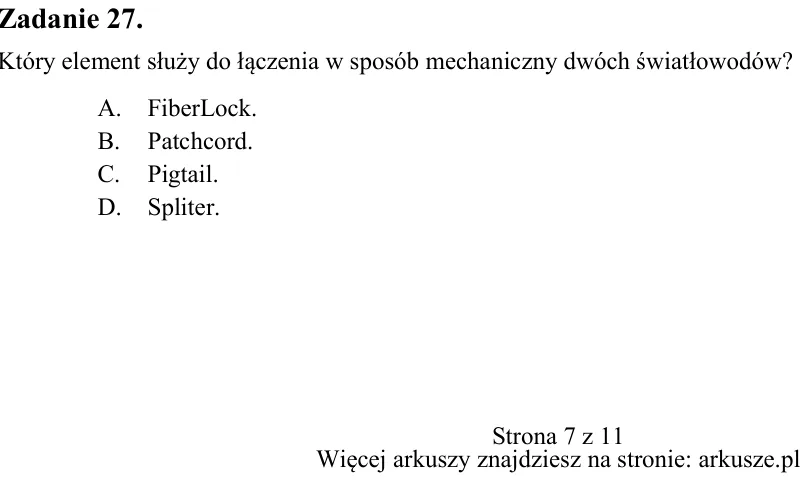

Zadanie 27. Który element służy do łączenia w sposób mechaniczny dwóch światłowodów? A. FiberLock. B. Patchcord. C. Pigtail. D. Spliter.

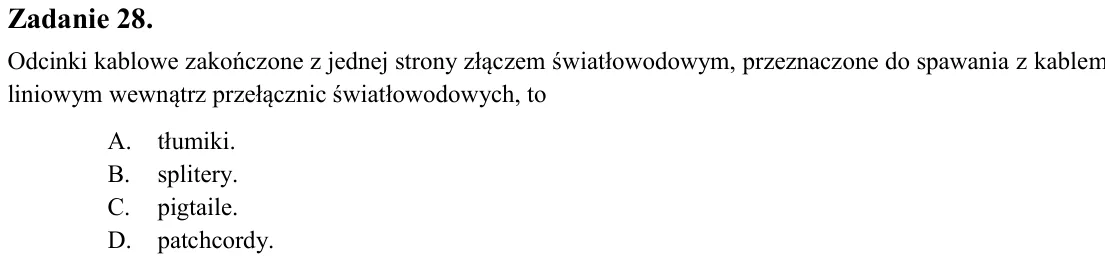

Zadanie 28. Odcinki kablowe zakończone z jednej strony złączem światłowodowym, przeznaczone do spawania z kablem liniowym wewnątrz przełącznic światłowodowych, to A. tłumiki. B. splitery. C. pigtaile. D. patchcordy.

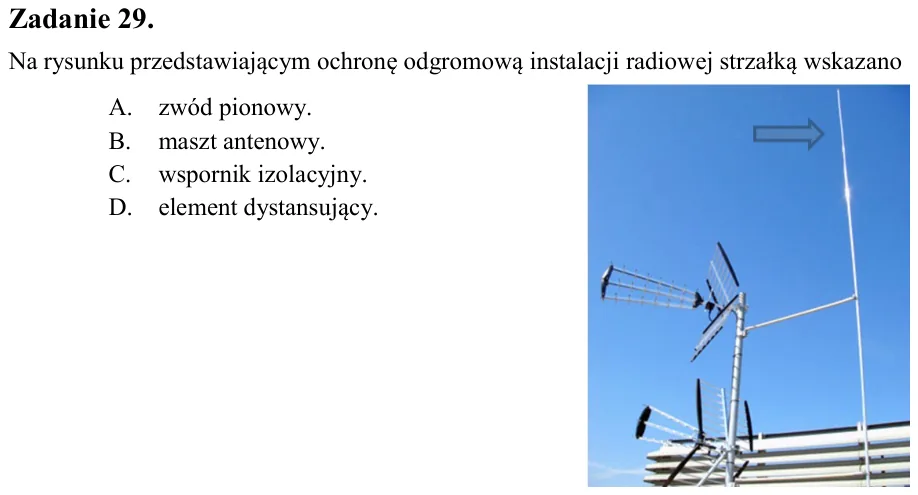

Zadanie 29. Na rysunku przedstawiającym ochronę odgromową instalacji radiowej strzałką wskazano A. zwód pionowy. B. maszt antenowy. C. wspornik izolacyjny. D. element dystansujący.

Zadanie 30. Jednostką gęstości mocy sygnału radiowego jest A. W/m B. W/m2 C. W2/m D. W2/m2

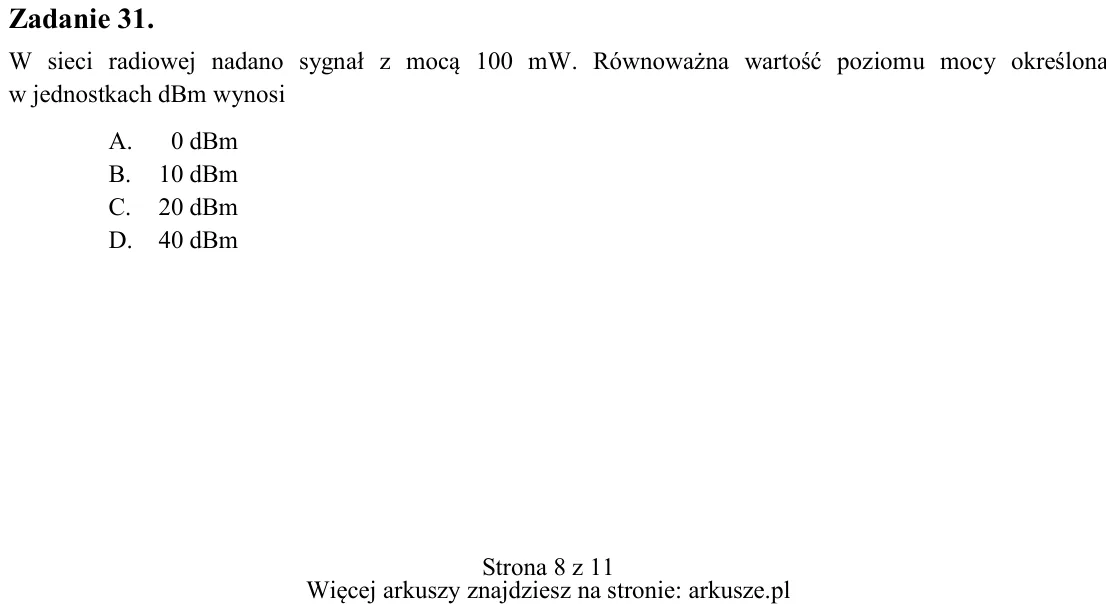

Zadanie 31. W sieci radiowej nadano sygnał z mocą 100 mW. Równoważna wartość poziomu mocy określona w jednostkach dBm wynosi A. 0 dBm B. 10 dBm C. 20 dBm D. 40 dBm

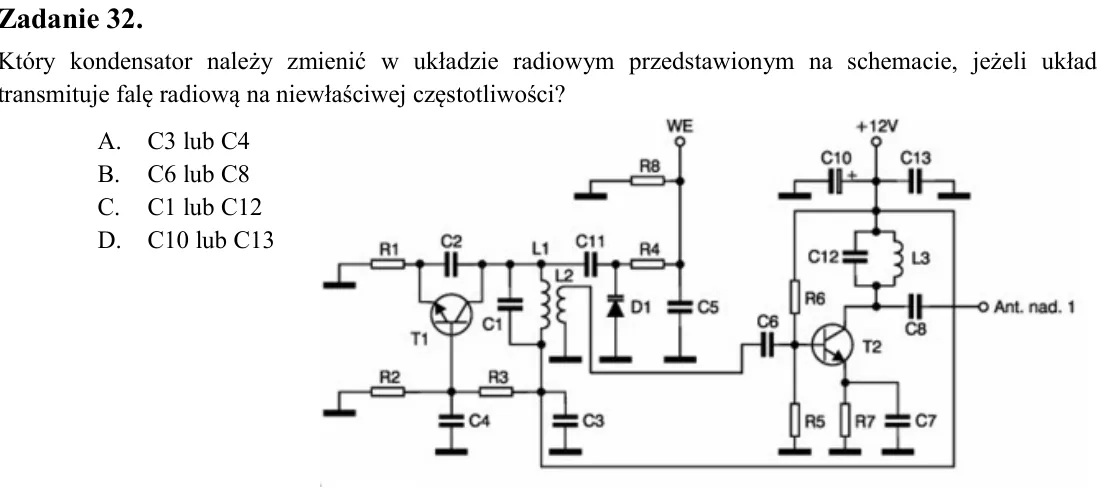

Zadanie 32. Który kondensator należy zmienić w układzie radiowym przedstawionym na schemacie, jeżeli układ transmituje falę radiową na niewłaściwej częstotliwości? A. C3 lub C4 B. C6 lub C8 C. C1 lub C12 D. C10 lub C13

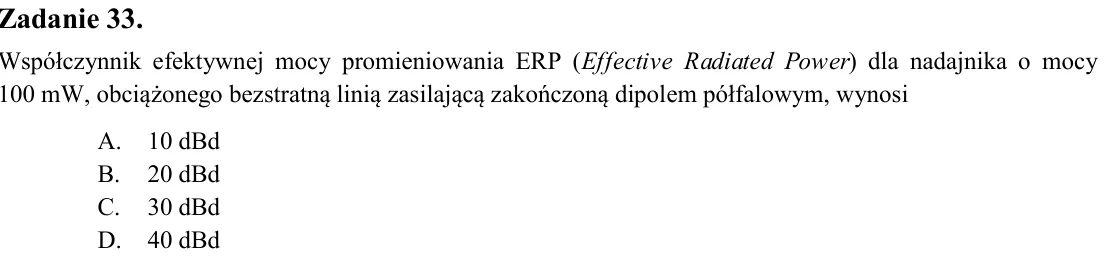

Zadanie 33. Współczynnik efektywnej mocy promieniowania ERP (Effective Radiated Power) dla nadajnika o mocy 100 mW, obciążonego bezstratną linią zasilającą zakończoną dipolem półfalowym, wynosi A. 10 dBd B. 20 dBd C. 30

Zadanie 34. Rysunek przedstawia antenę A. yagi. B. panelową. C. offsetową. D. paraboliczną.

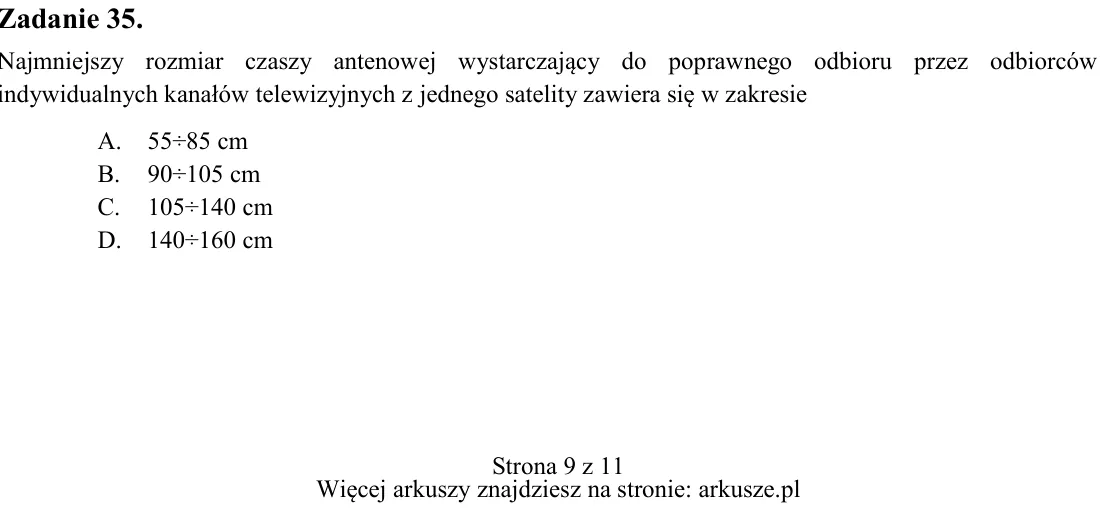

Zadanie 35. Najmniejszy rozmiar czaszy antenowej wystarczający do poprawnego odbioru przez odbiorców indywidualnych kanałów telewizyjnych z jednego satelity zawiera się w zakresie A. 55÷85 cm B. 90÷105 cm C. 105÷140 cm D

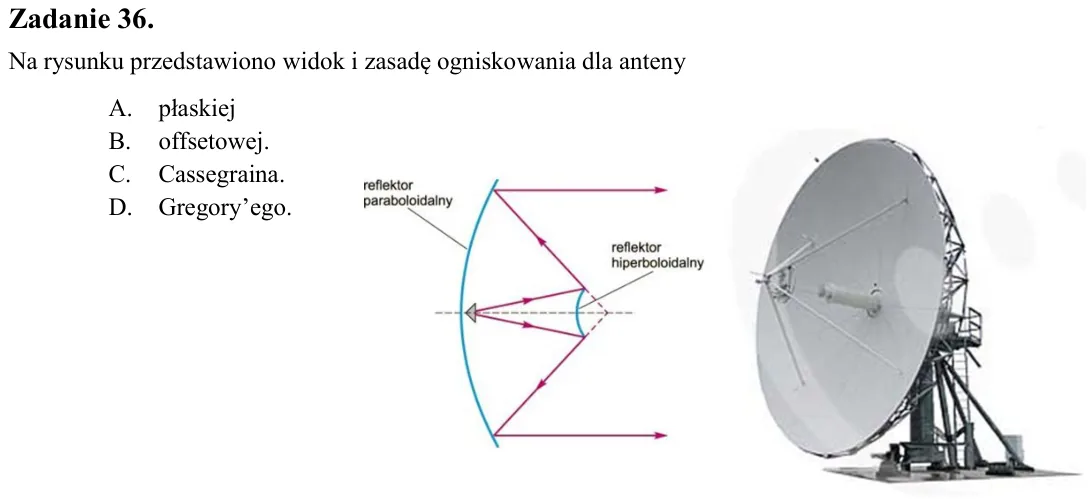

Zadanie 36. Na rysunku przedstawiono widok i zasadę ogniskowania dla anteny A. płaskiej B. offsetowej. C. Cassegraina. D. Gregory’ego.

Zadanie 37. Okablowanie, które przenosi sygnał z nadajnika do anteny, to A. fider. B. tłumik. C. coupler. D. wzmacniacz.

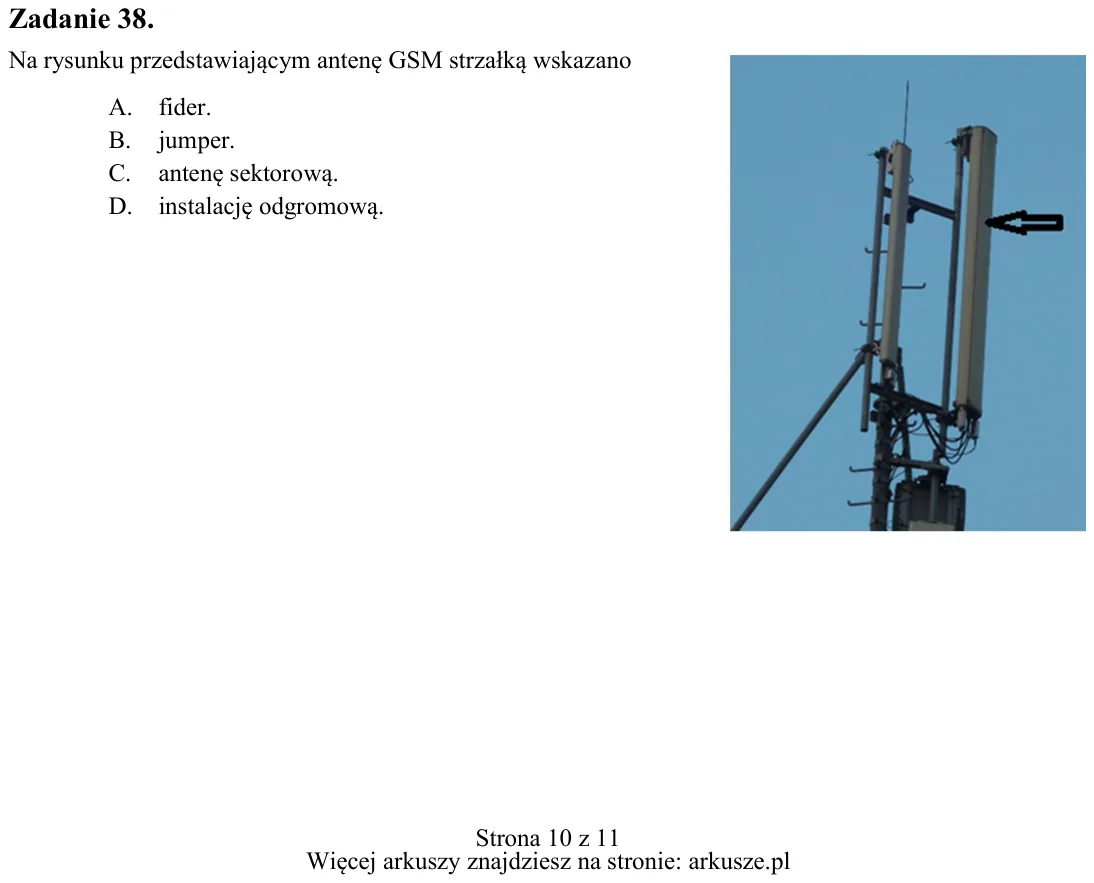

Zadanie 38. Na rysunku przedstawiającym antenę GSM strzałką wskazano A. fider. B. jumper. C. antenę sektorową. D. instalację odgromową.

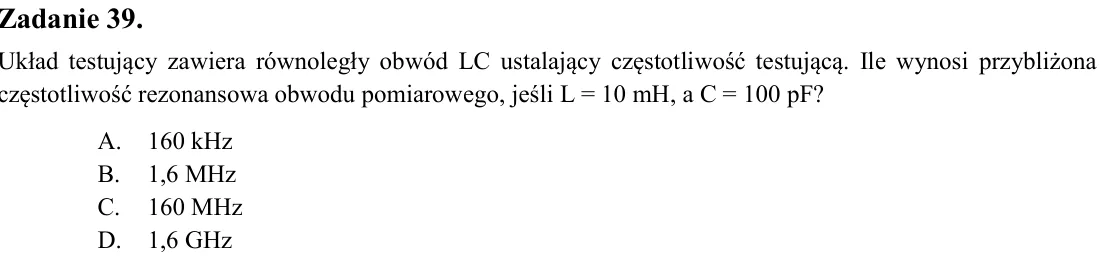

Zadanie 39. Układ testujący zawiera równoległy obwód LC ustalający częstotliwość testującą. Ile wynosi przybliżona częstotliwość rezonansowa obwodu pomiarowego, jeśli L = 10 mH, a C = 100 pF? A. 160 kHz B. 1,6 MHz C. 160

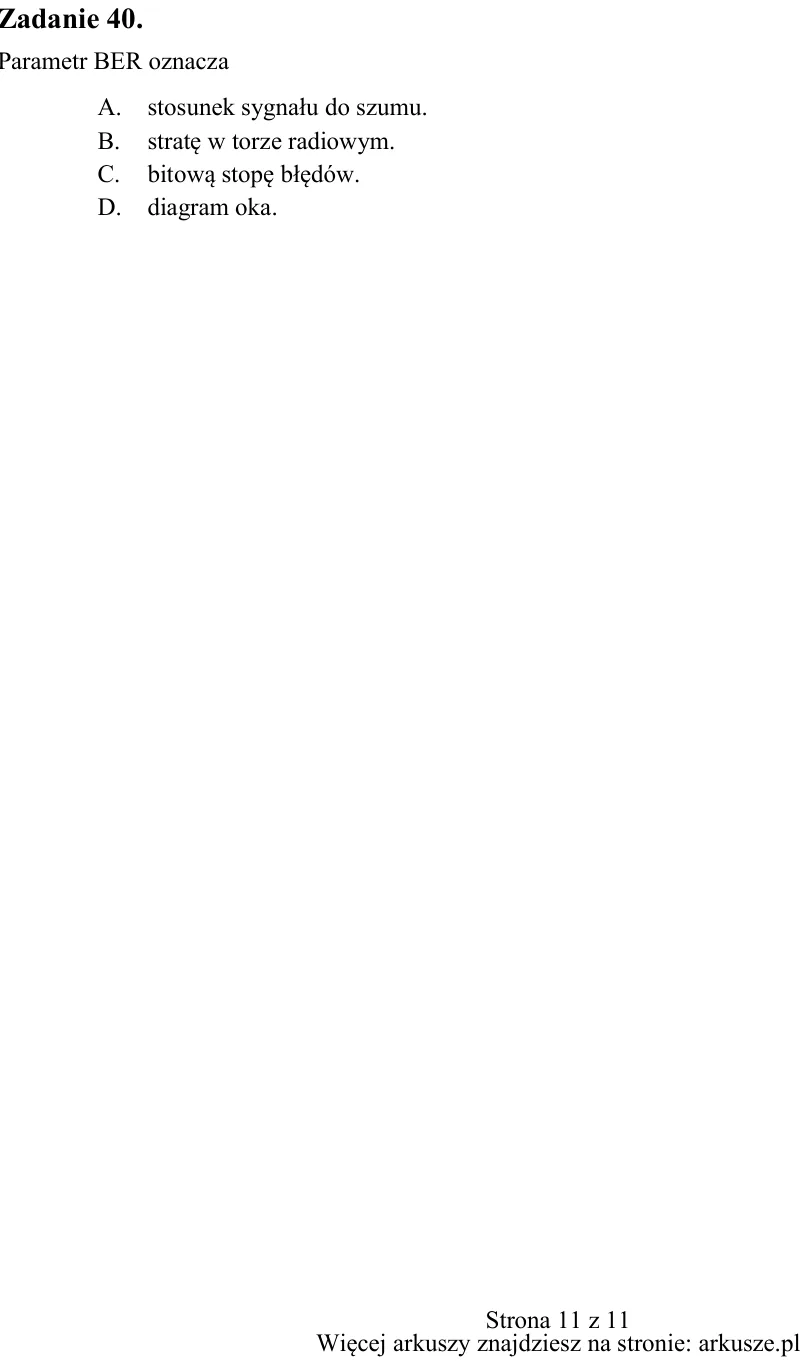

Zadanie 40. Parametr BER oznacza A. stosunek sygnału do szumu. B. stratę w torze radiowym. C. bitową stopę błędów. D. diagram oka.
