E02 · Egzamin zawodowy · styczeń 2016

Zadanie 1. Które złącze należy użyć, aby połączyć kabel YTKSY 1×2×0,5 z telefonem analogowym? A. 6P2C B. 6P4C C. 6P6C D. 6P8C

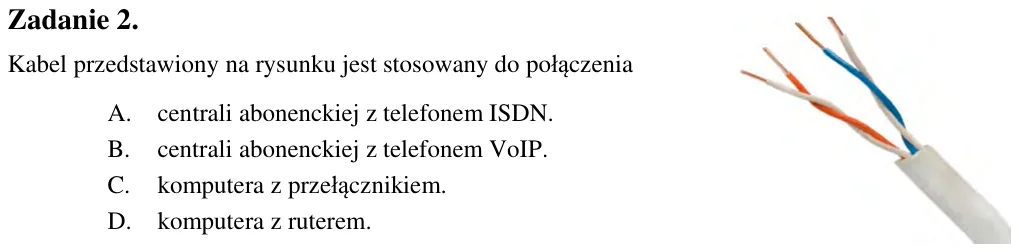

Zadanie 2. Kabel przedstawiony na rysunku jest stosowany do połączenia A. centrali abonenckiej z telefonem ISDN. B. centrali abonenckiej z telefonem VoIP. C. komputera z przełącznikiem. D. komputera z ruterem.

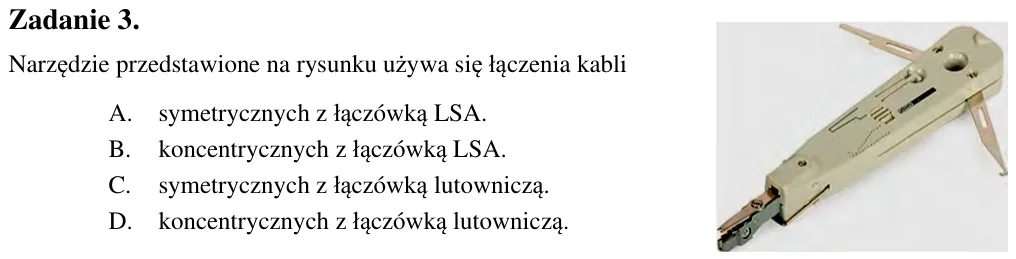

Zadanie 3. Narzędzie przedstawione na rysunku używa się łączenia kabli A. symetrycznych z łączówką LSA. B. koncentrycznych z łączówką LSA. C. symetrycznych z łączówką lutowniczą. D. koncentrycznych z łączówką lutowniczą.

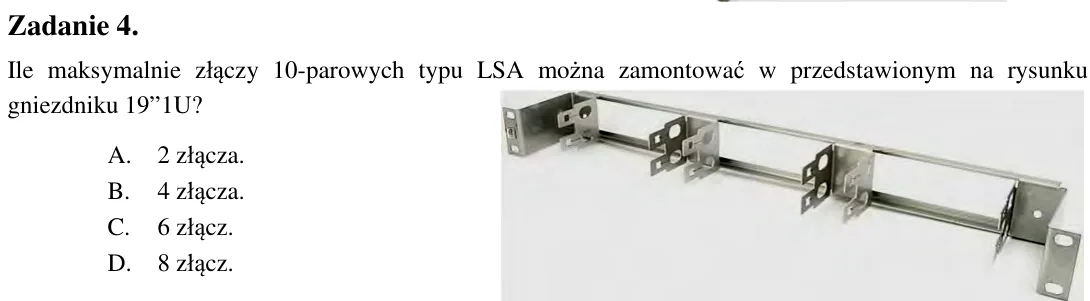

Zadanie 4. Ile maksymalnie złączy 10-parowych typu LSA można zamontować w przedstawionym na rysunku gniezdniku 19”1U? A. 2 złącza. B. 4 złącza. C. 6 złącz. D. 8 złącz.

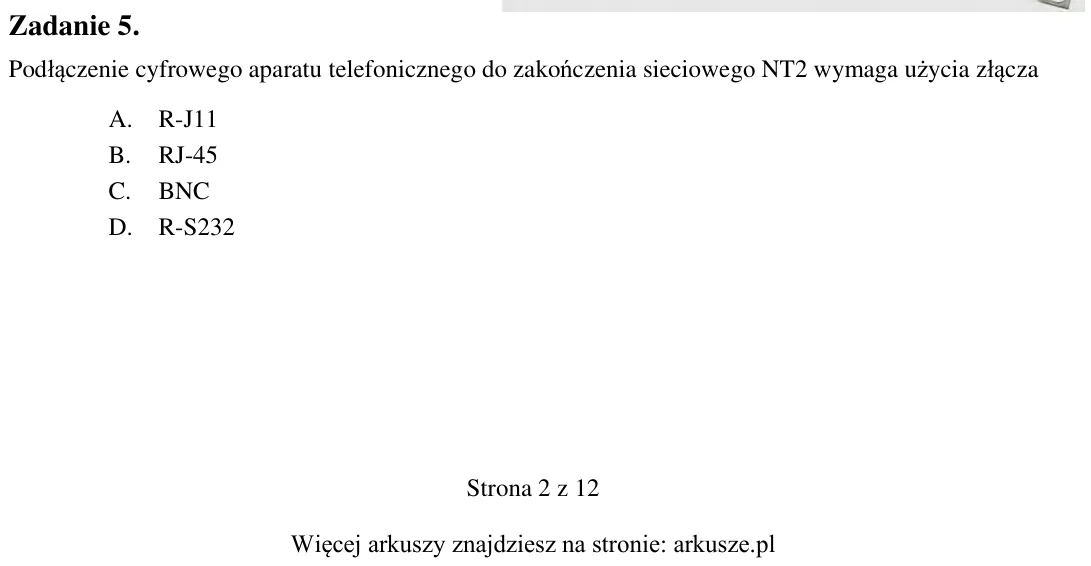

Zadanie 5. Podłączenie cyfrowego aparatu telefonicznego do zakończenia sieciowego NT2 wymaga użycia złącza A. R-J11 B. RJ-45 C. BNC D. R-S232

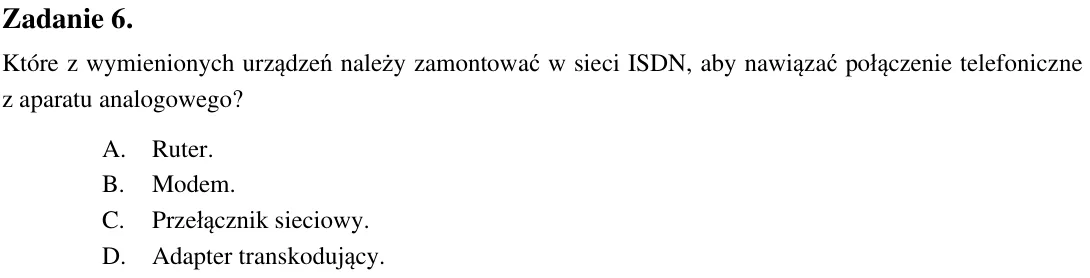

Zadanie 6. Które z wymienionych urządzeń należy zamontować w sieci ISDN, aby nawiązać połączenie telefoniczne z aparatu analogowego? A. Ruter. B. Modem. C. Przełącznik sieciowy. D. Adapter transkodujący.

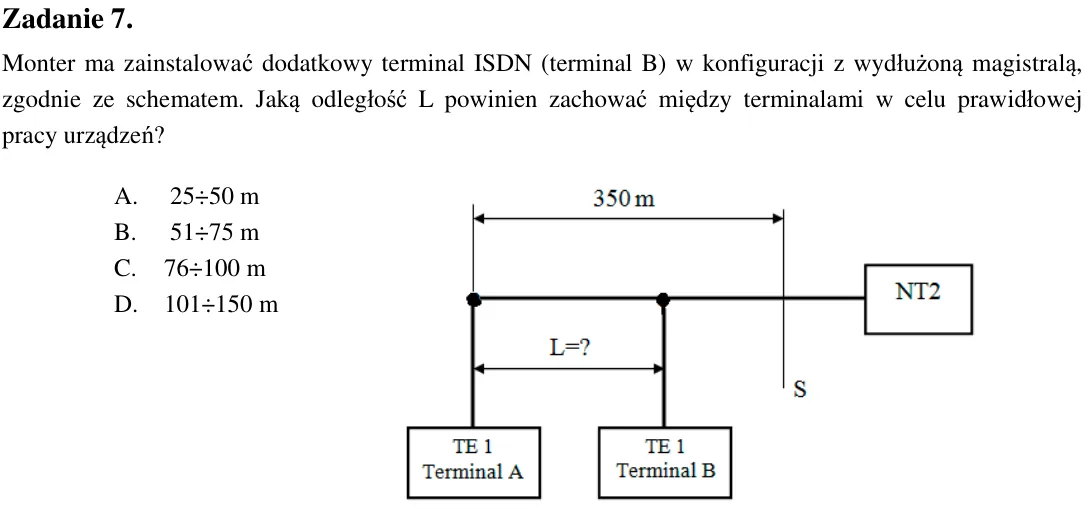

Zadanie 7. Monter ma zainstalować dodatkowy terminal ISDN (terminal B) w konfiguracji z wydłużoną magistralą, zgodnie ze schematem. Jaką odległość L powinien zachować między terminalami w celu prawidłowej pracy urządzeń?

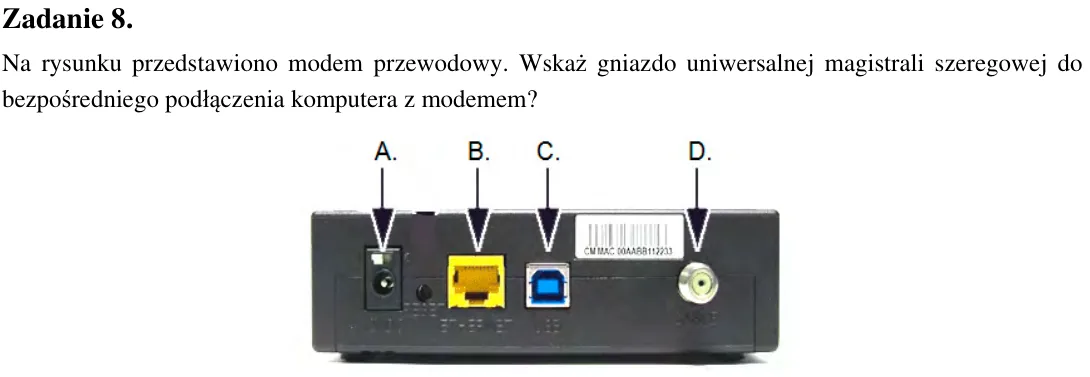

Zadanie 8. Na rysunku przedstawiono modem przewodowy. Wskaż gniazdo uniwersalnej magistrali szeregowej do bezpośredniego podłączenia komputera z modemem?

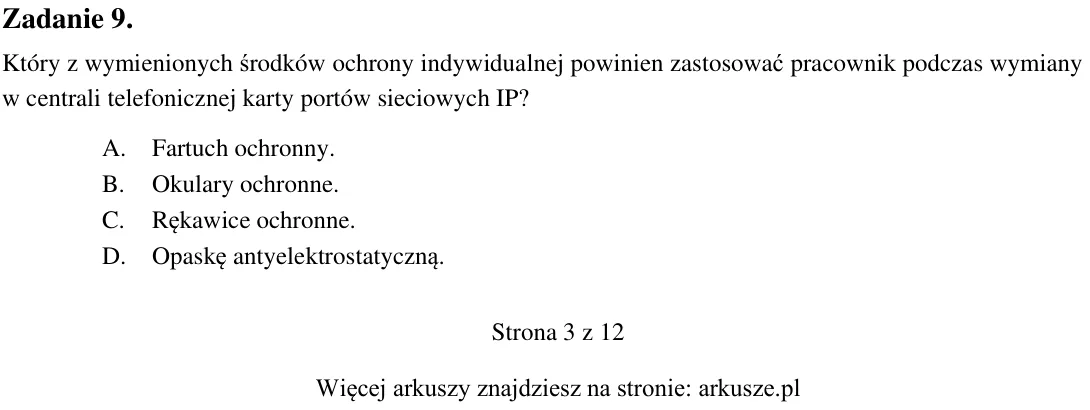

Zadanie 9. Który z wymienionych środków ochrony indywidualnej powinien zastosować pracownik podczas wymiany w centrali telefonicznej karty portów sieciowych IP? A. Fartuch ochronny. B. Okulary ochronne. C. Rękawice ochro

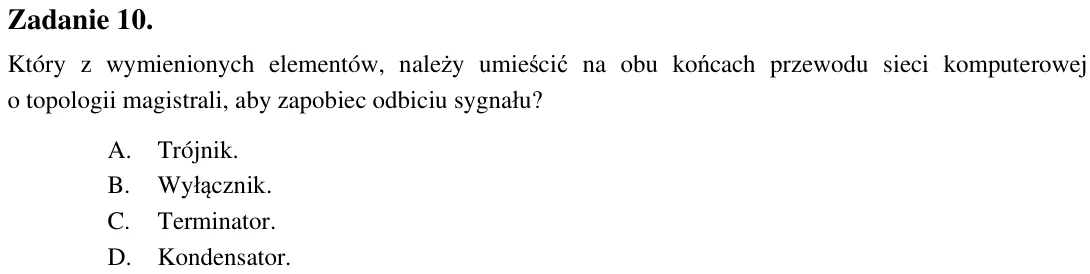

Zadanie 10. Który z wymienionych elementów, należy umieścić na obu końcach przewodu sieci komputerowej o topologii magistrali, aby zapobiec odbiciu sygnału? A. Trójnik. B. Wyłącznik. C. Terminator. D. Kondensator.

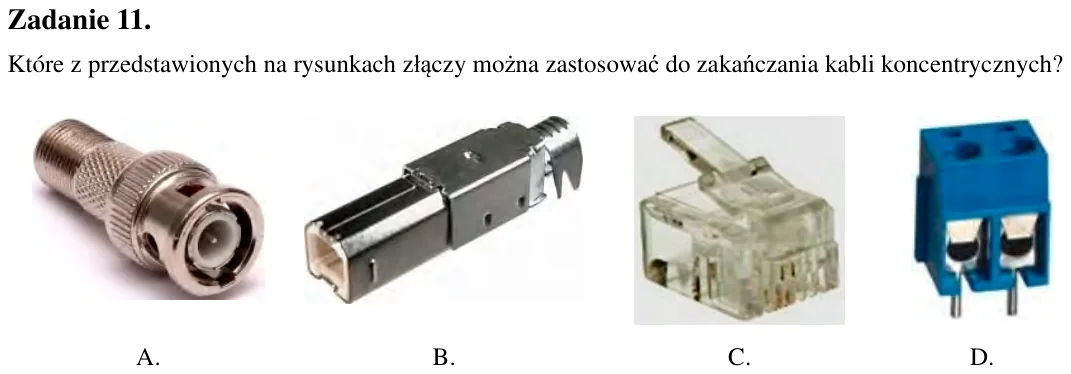

Zadanie 11. Które z przedstawionych na rysunkach złączy można zastosować do zakańczania kabli koncentrycznych?

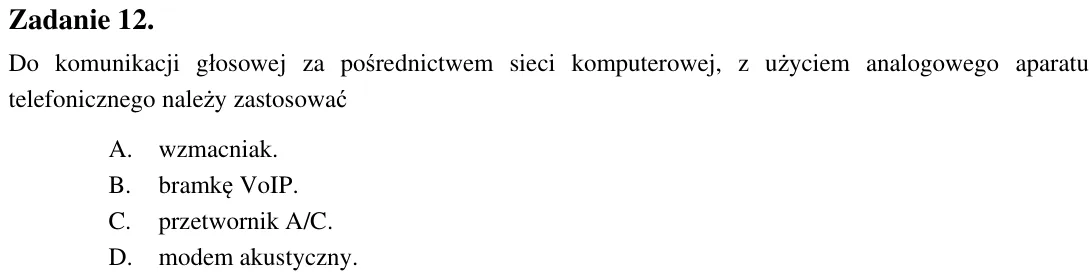

Zadanie 12. Do komunikacji głosowej za pośrednictwem sieci komputerowej, z użyciem analogowego aparatu telefonicznego należy zastosować A. wzmacniak. B. bramkę VoIP. C. przetwornik A/C. D. modem akustyczny.

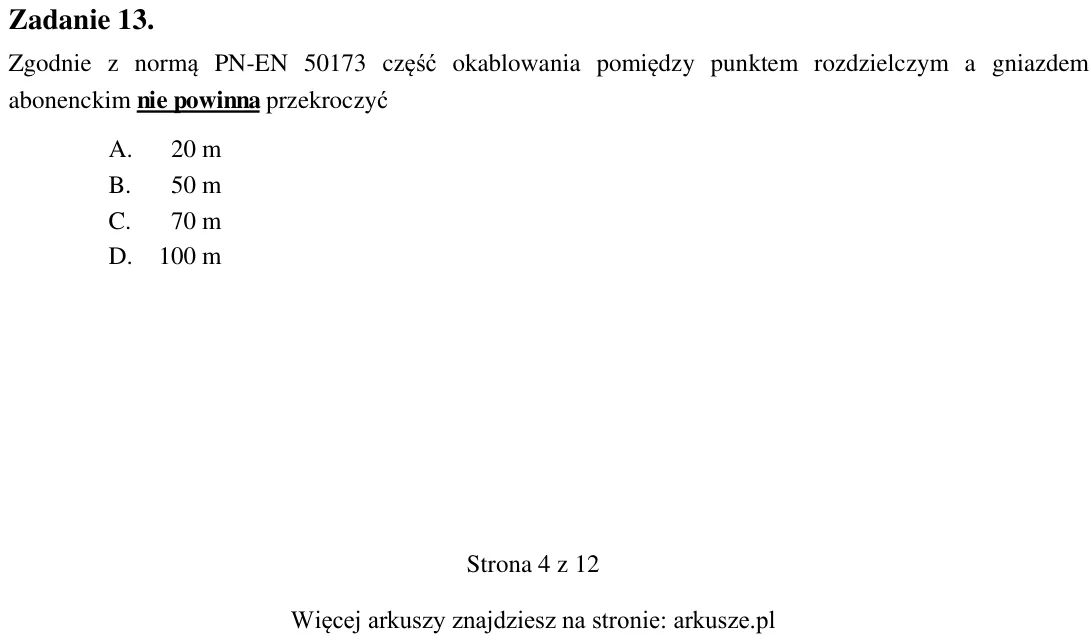

Zadanie 13. Zgodnie z normą PN-EN 50173 część okablowania pomiędzy punktem rozdzielczym a gniazdem abonenckim nie powinna przekroczyć A. 20 m B. 50 m C. 70 m D. 100 m A. B. C. D.

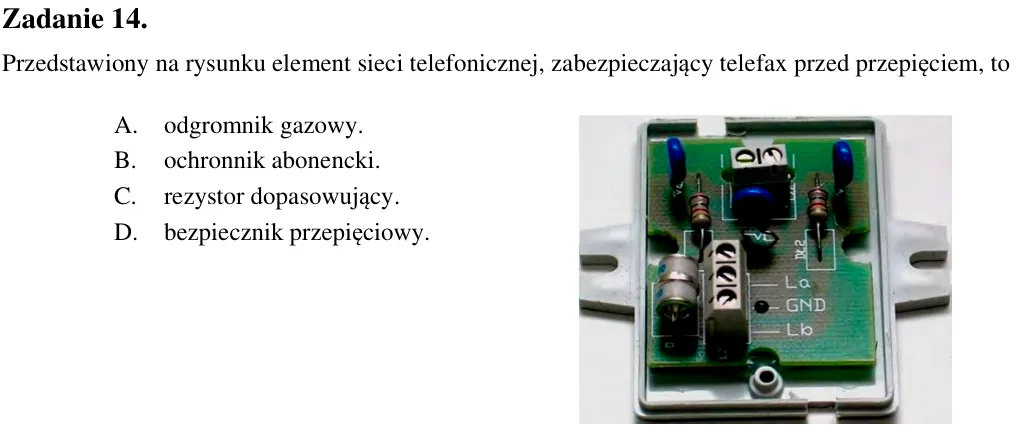

Zadanie 14. Przedstawiony na rysunku element sieci telefonicznej, zabezpieczający telefax przed przepięciem, to

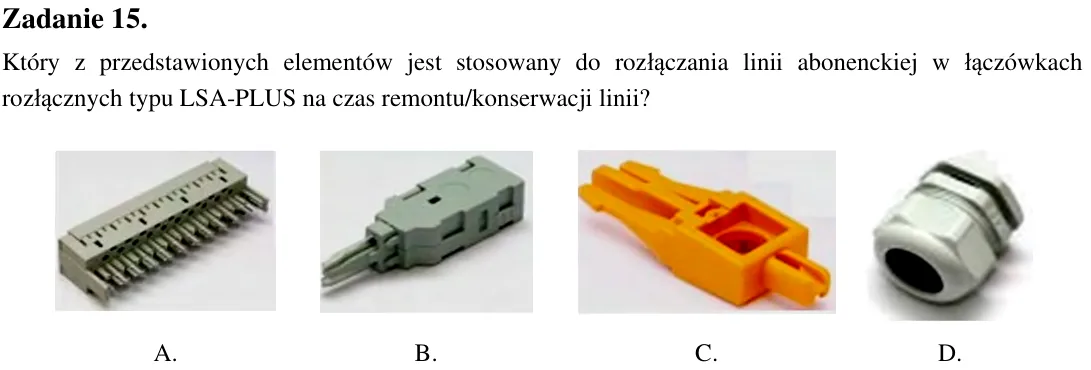

Zadanie 15. Który z przedstawionych elementów jest stosowany do rozłączania linii abonenckiej w łączówkach rozłącznych typu LSA-PLUS na czas remontu/konserwacji linii?

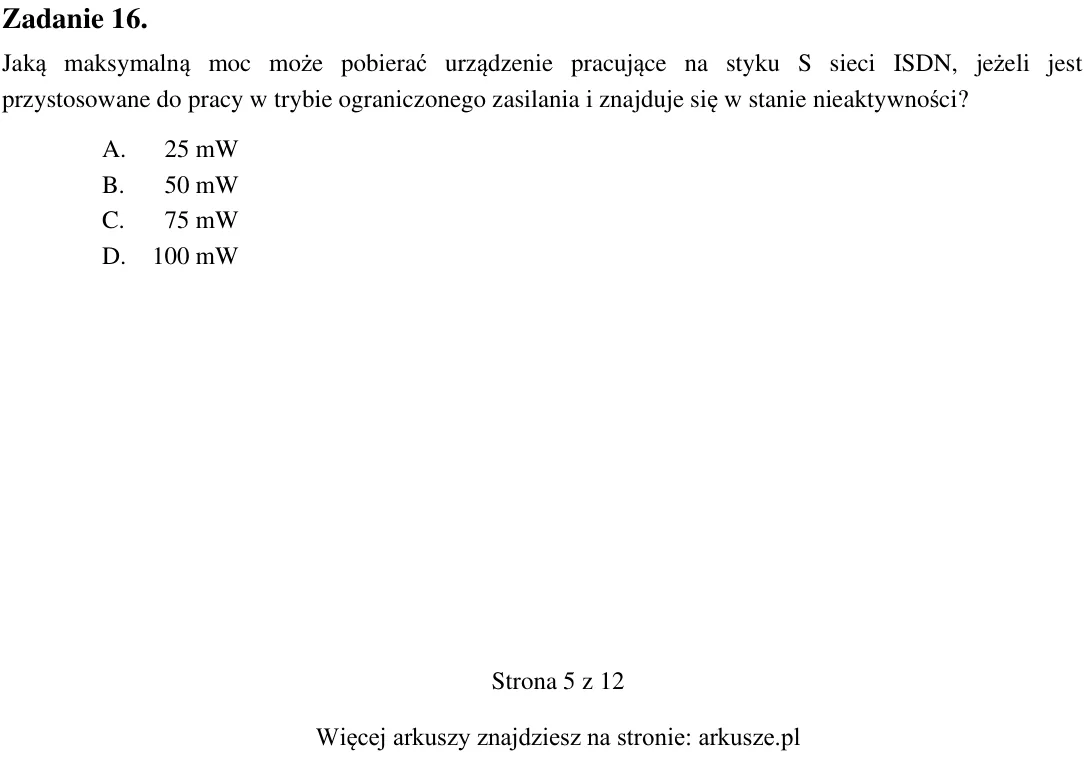

Zadanie 16. Jaką maksymalną moc może pobierać urządzenie pracujące na styku S sieci ISDN, jeżeli jest przystosowane do pracy w trybie ograniczonego zasilania i znajduje się w stanie nieaktywności? A. 25 mW B. 50 mW C. 75

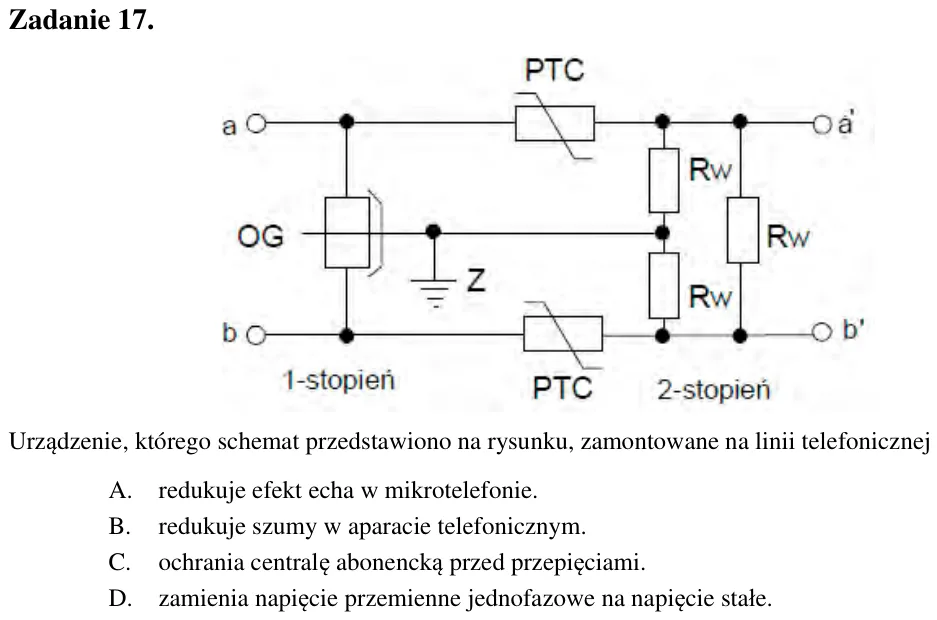

Zadanie 17. Urządzenie, którego schemat przedstawiono na rysunku, zamontowane na linii telefonicznej A. redukuje efekt echa w mikrotelefonie. B. redukuje szumy w aparacie telefonicznym. C. ochrania centralę abonencką prz

Zadanie 18. Stosowany w systemach alarmowych czujnik ruchu, reagujący na zmiany pola temperatury oznacza się akronimem A. AFL B. NTC C. PIR D. THT

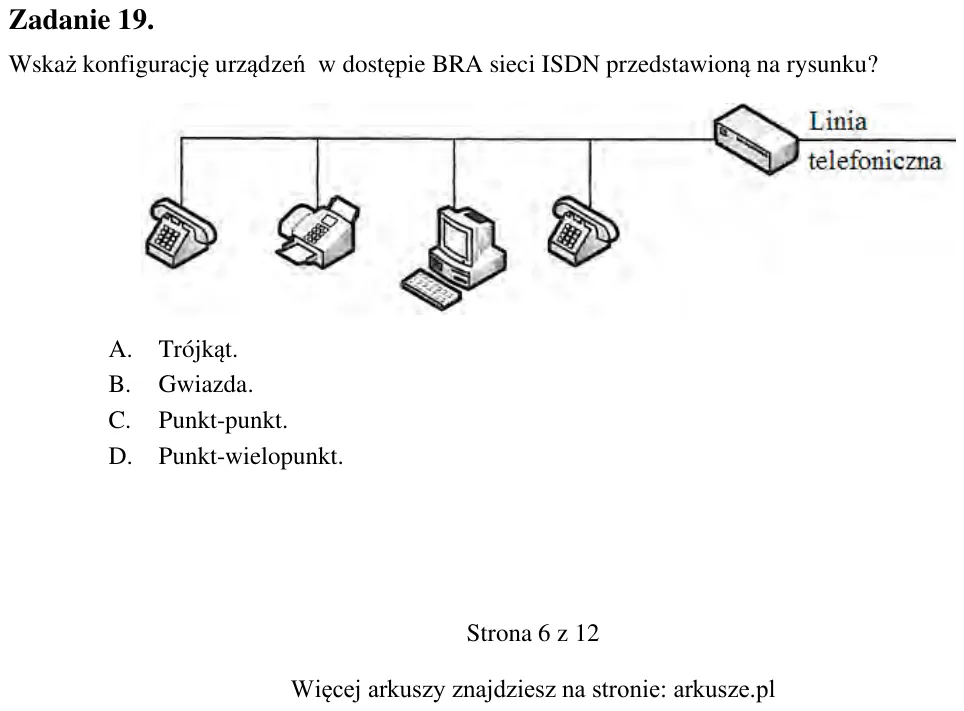

Zadanie 19. Wskaż konfigurację urządzeń w dostępie BRA sieci ISDN przedstawioną na rysunku? A. Trójkąt. B. Gwiazda. C. Punkt-punkt. D. Punkt-wielopunkt.

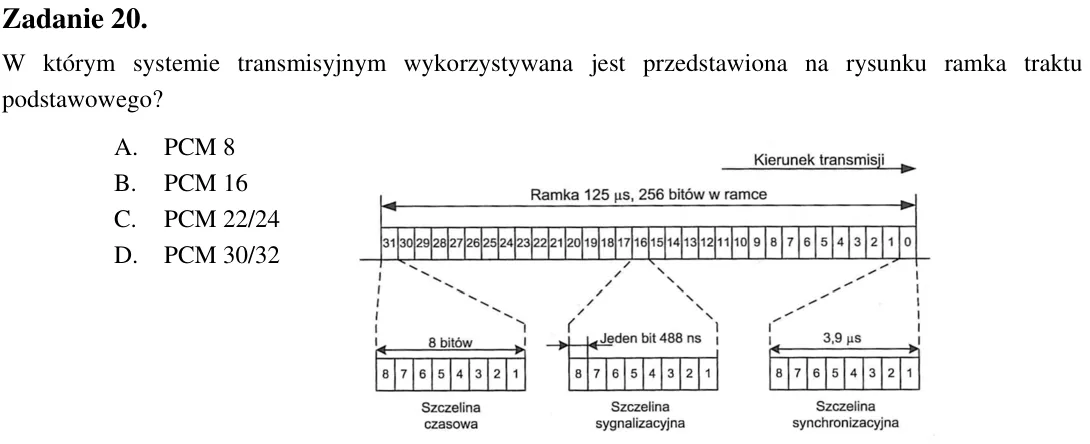

Zadanie 20. W którym systemie transmisyjnym wykorzystywana jest przedstawiona na rysunku ramka traktu podstawowego?

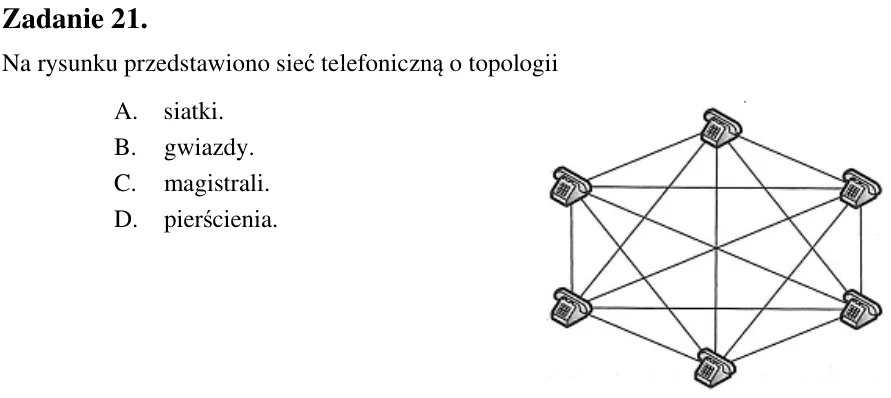

Zadanie 21. Na rysunku przedstawiono sieć telefoniczną o topologii

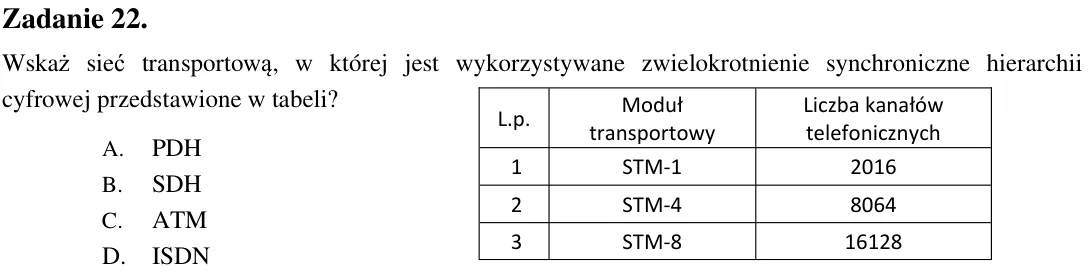

Zadanie 22. Wskaż sieć transportową, w której jest wykorzystywane zwielokrotnienie synchroniczne hierarchii cyfrowej przedstawione w tabeli? A. PDH B. SDH C. ATM D. ISDN

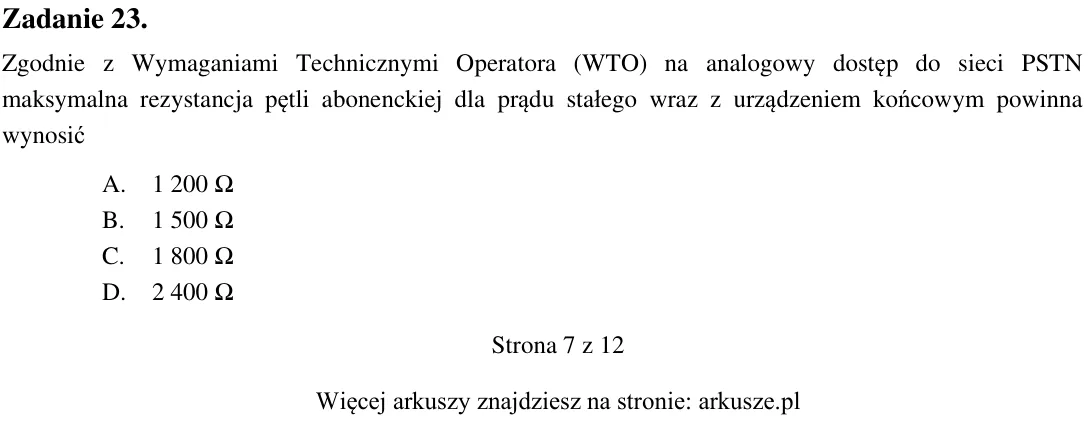

Zadanie 23. Zgodnie z Wymaganiami Technicznymi Operatora (WTO) na analogowy dostęp do sieci PSTN maksymalna rezystancja pętli abonenckiej dla prądu stałego wraz z urządzeniem końcowym powinna wynosić A. 1 200 Ω B. 1 500

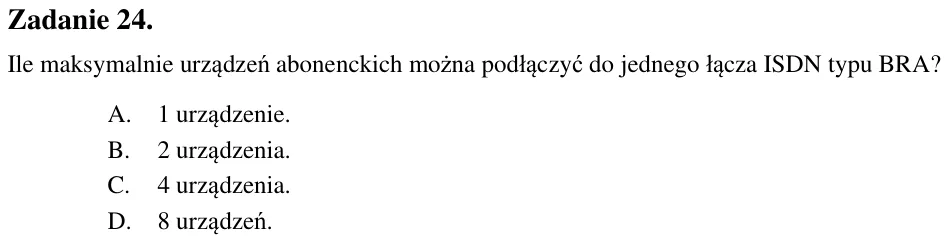

Zadanie 24. Ile maksymalnie urządzeń abonenckich można podłączyć do jednego łącza ISDN typu BRA? A. 1 urządzenie. B. 2 urządzenia. C. 4 urządzenia. D. 8 urządzeń.

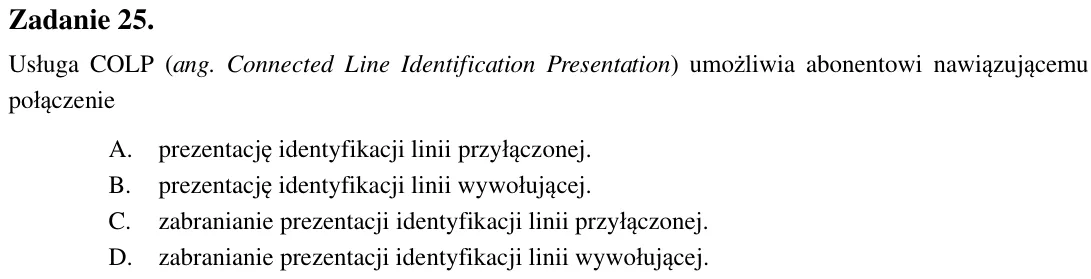

Zadanie 25. Usługa COLP (ang. Connected Line Identification Presentation) umożliwia abonentowi nawiązującemu połączenie A. prezentację identyfikacji linii przyłączonej. B. prezentację identyfikacji linii wywołującej. C.

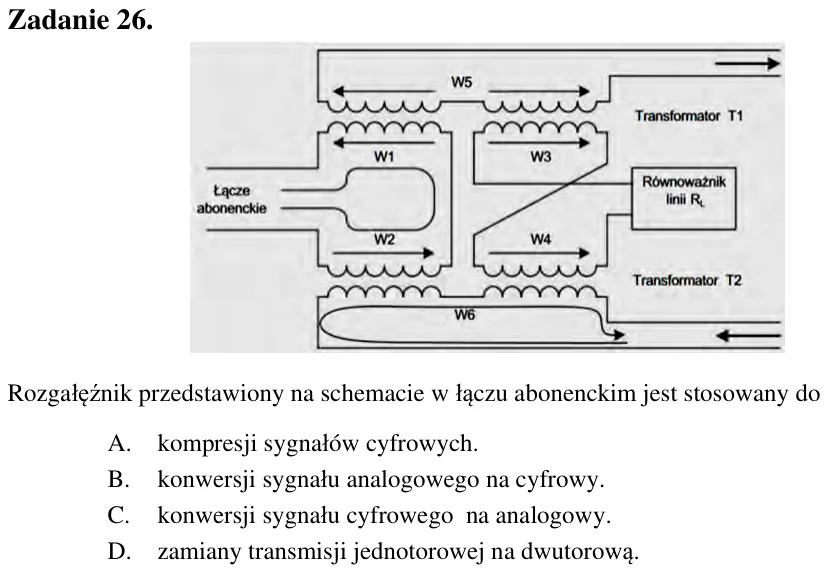

Zadanie 26. Rozgałęźnik przedstawiony na schemacie w łączu abonenckim jest stosowany do A. kompresji sygnałów cyfrowych. B. konwersji sygnału analogowego na cyfrowy. C. konwersji sygnału cyfrowego na analogowy. D. zamian

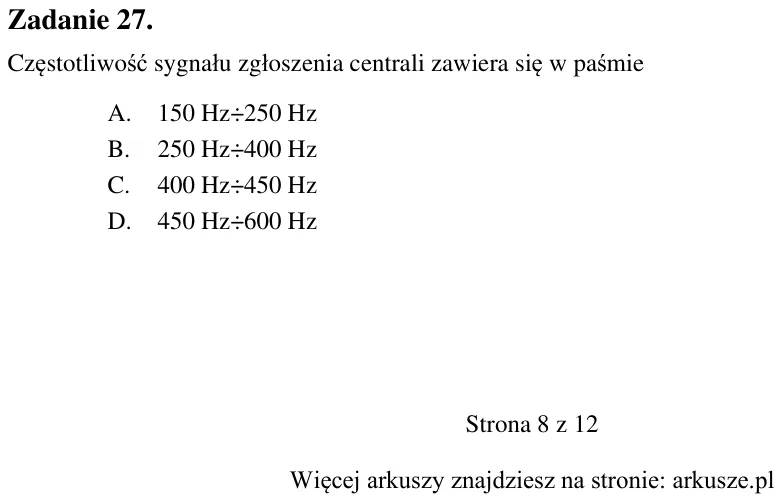

Zadanie 27. Częstotliwość sygnału zgłoszenia centrali zawiera się w paśmie A. 150 Hz÷250 Hz B. 250 Hz÷400 Hz C. 400 Hz÷450 Hz D. 450 Hz÷600 Hz

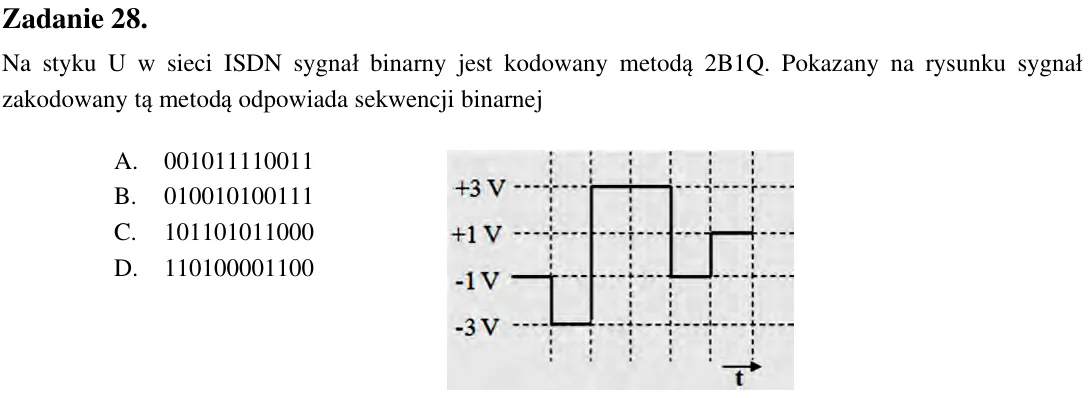

Zadanie 28. Na styku U w sieci ISDN sygnał binarny jest kodowany metodą 2B1Q. Pokazany na rysunku sygnał zakodowany tą metodą odpowiada sekwencji binarnej

Zadanie 29. Ile wynosi przepustowość kanału D w dostępie podstawowym BRA sieci ISDN? A. 16 kbit/s B. 64 kbit/s C. 128 kbit/s D. 144 kbit/s

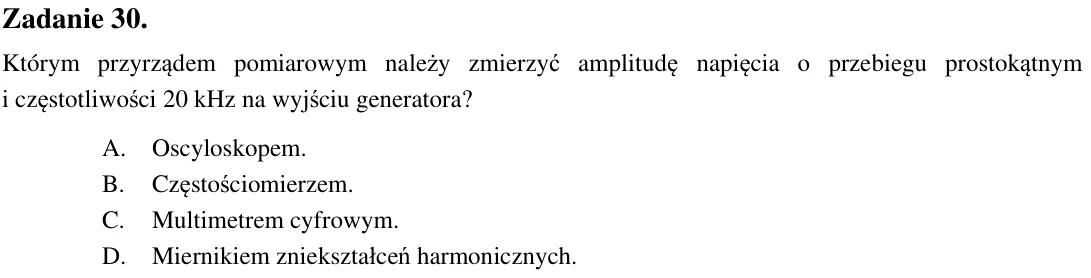

Zadanie 30. Którym przyrządem pomiarowym należy zmierzyć amplitudę napięcia o przebiegu prostokątnym i częstotliwości 20 kHz na wyjściu generatora? A. Oscyloskopem. B. Częstościomierzem. C. Multimetrem cyfrowym. D. Miern

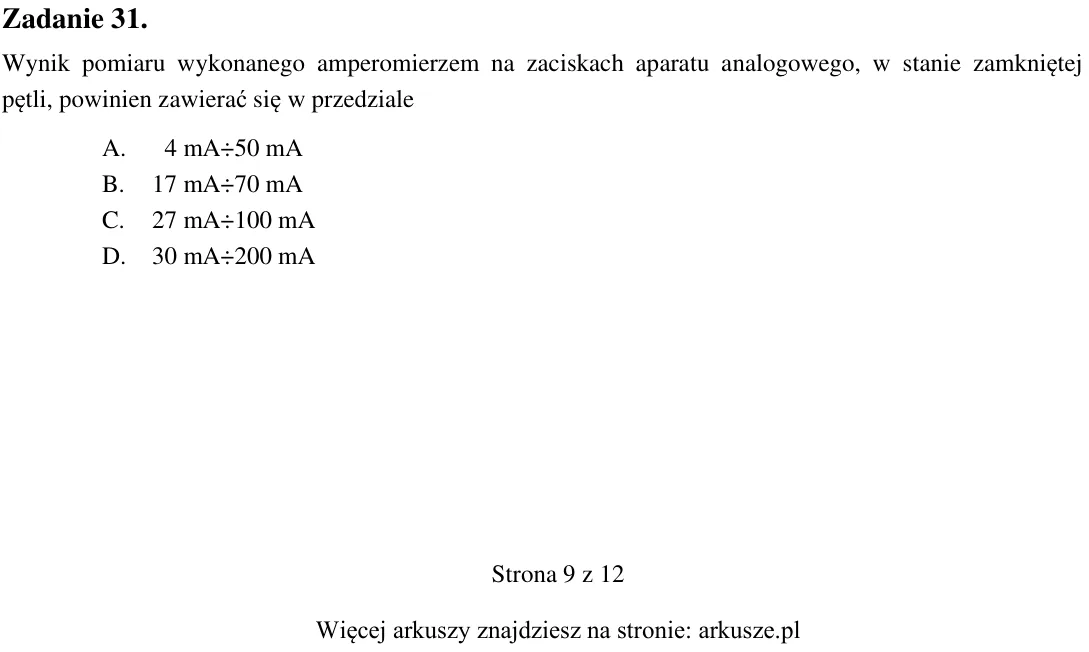

Zadanie 31. Wynik pomiaru wykonanego amperomierzem na zaciskach aparatu analogowego, w stanie zamkniętej pętli, powinien zawierać się w przedziale A. 4 mA÷50 mA B. 17 mA÷70 mA C. 27 mA÷100 mA D. 30 mA÷200 mA A. 001011110

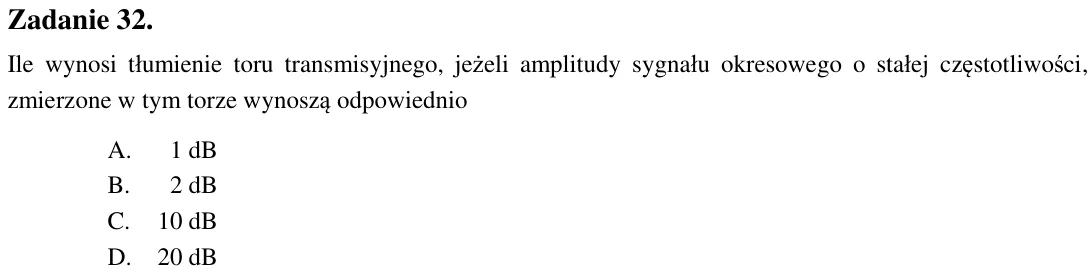

Zadanie 32. Ile wynosi tłumienie toru transmisyjnego, jeżeli amplitudy sygnału okresowego o stałej częstotliwości, zmierzone w tym torze wynoszą odpowiednio A. 1 dB B. 2 dB C. 10 dB D. 20 dB

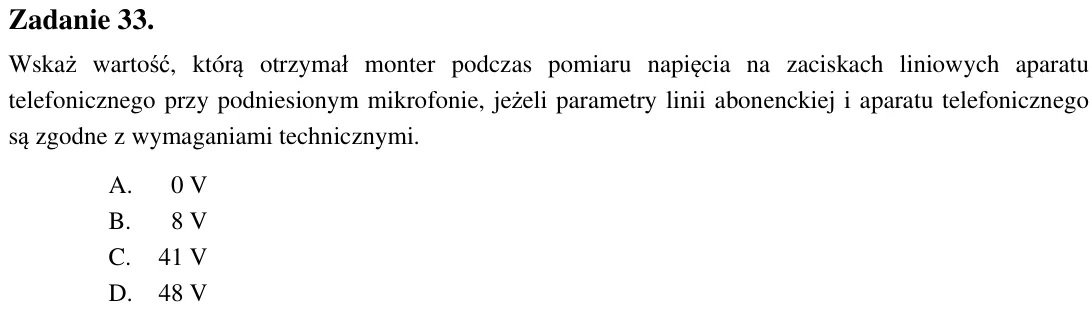

Zadanie 33. Wskaż wartość, którą otrzymał monter podczas pomiaru napięcia na zaciskach liniowych aparatu telefonicznego przy podniesionym mikrofonie, jeżeli parametry linii abonenckiej i aparatu telefonicznego są zgodne

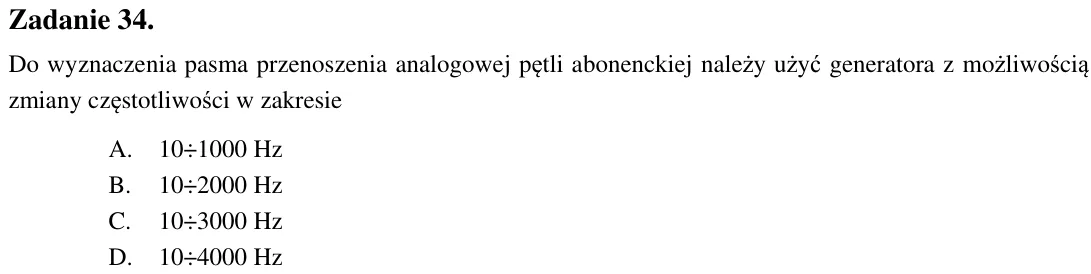

Zadanie 34. Do wyznaczenia pasma przenoszenia analogowej pętli abonenckiej należy użyć generatora z możliwością zmiany częstotliwości w zakresie A. 10÷1000 Hz B. 10÷2000 Hz C. 10÷3000 Hz D. 10÷4000 Hz

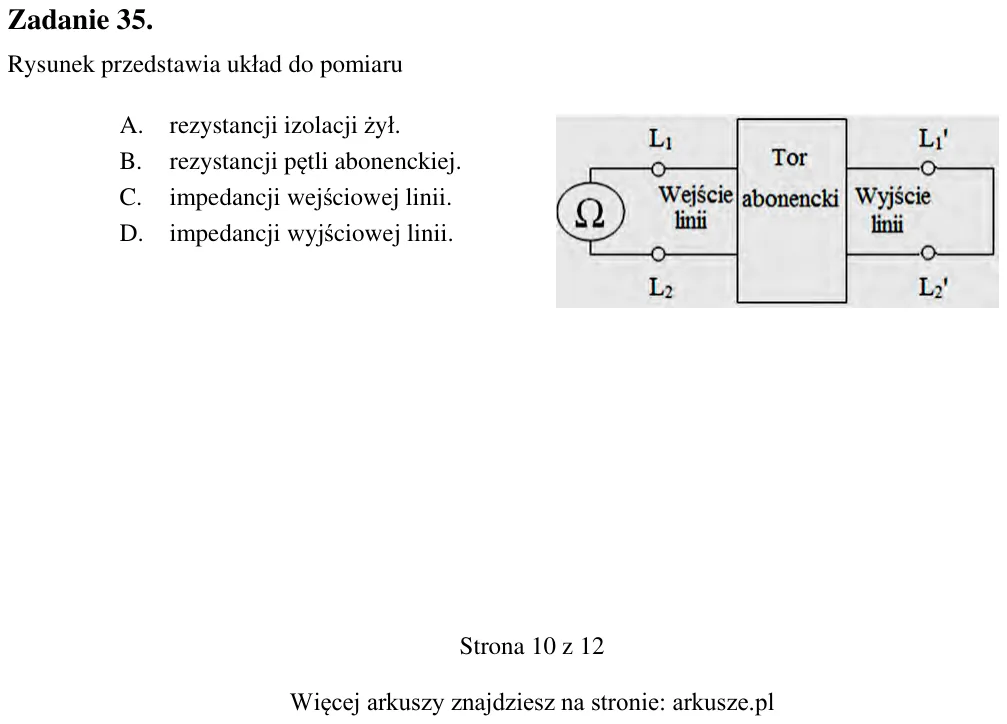

Zadanie 35. Rysunek przedstawia układ do pomiaru A. rezystancji izolacji żył. B. rezystancji pętli abonenckiej. C. impedancji wejściowej linii. D. impedancji wyjściowej linii.

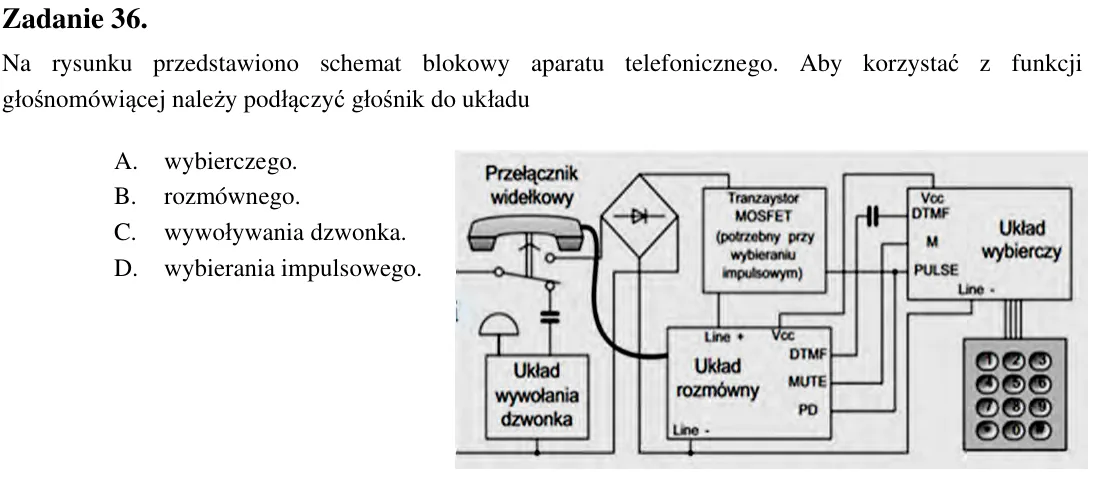

Zadanie 36. Na rysunku przedstawiono schemat blokowy aparatu telefonicznego. Aby korzystać z funkcji głośnomówiącej należy podłączyć głośnik do układu

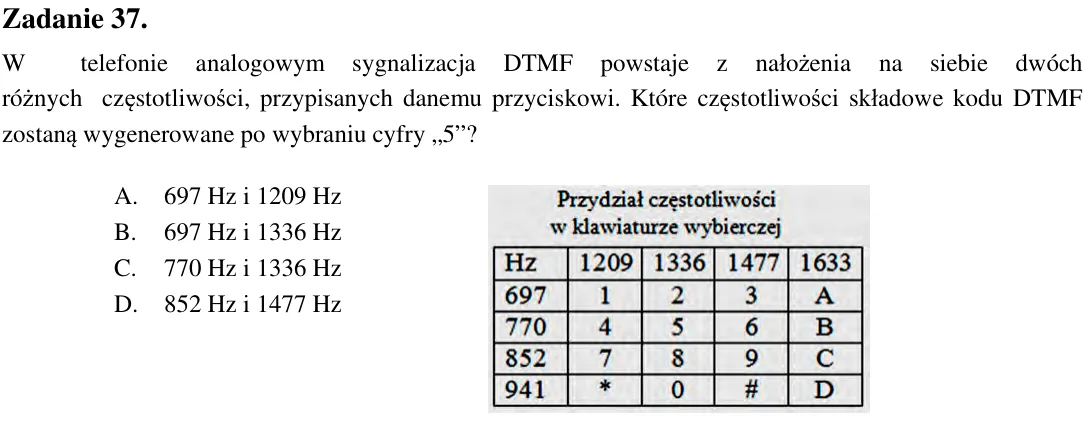

Zadanie 37. W telefonie analogowym sygnalizacja DTMF powstaje z nałożenia na siebie dwóch różnych częstotliwości, przypisanych danemu przyciskowi. Które częstotliwości składowe kodu DTMF zostaną wygenerowane po wybraniu

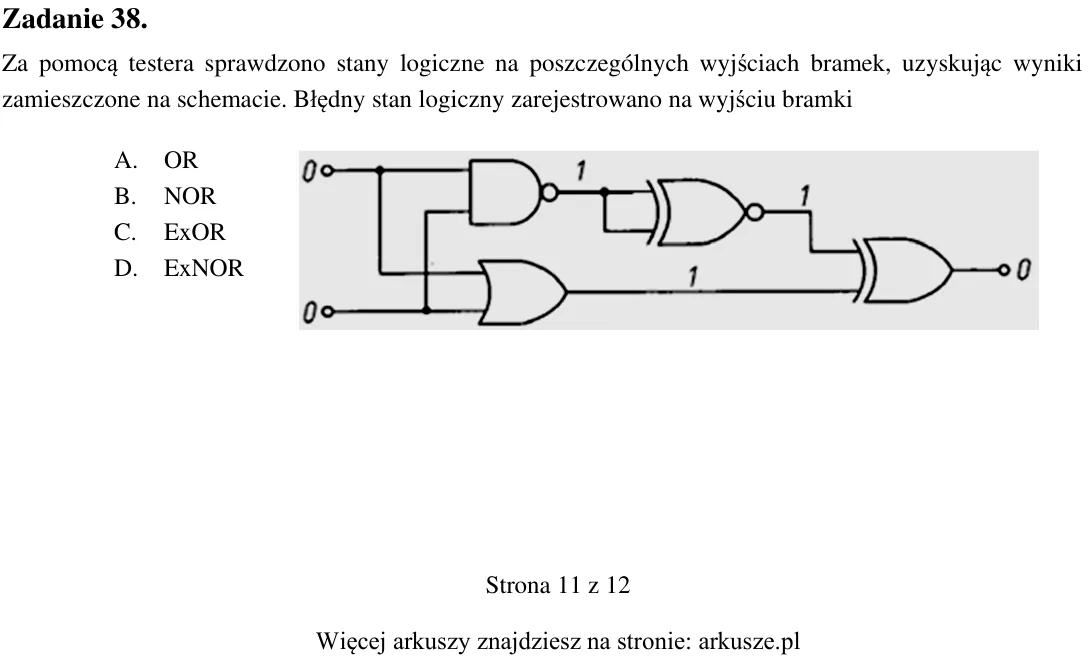

Zadanie 38. Za pomocą testera sprawdzono stany logiczne na poszczególnych wyjściach bramek, uzyskując wyniki zamieszczone na schemacie. Błędny stan logiczny zarejestrowano na wyjściu bramki A. wybierczego. B. rozmównego.

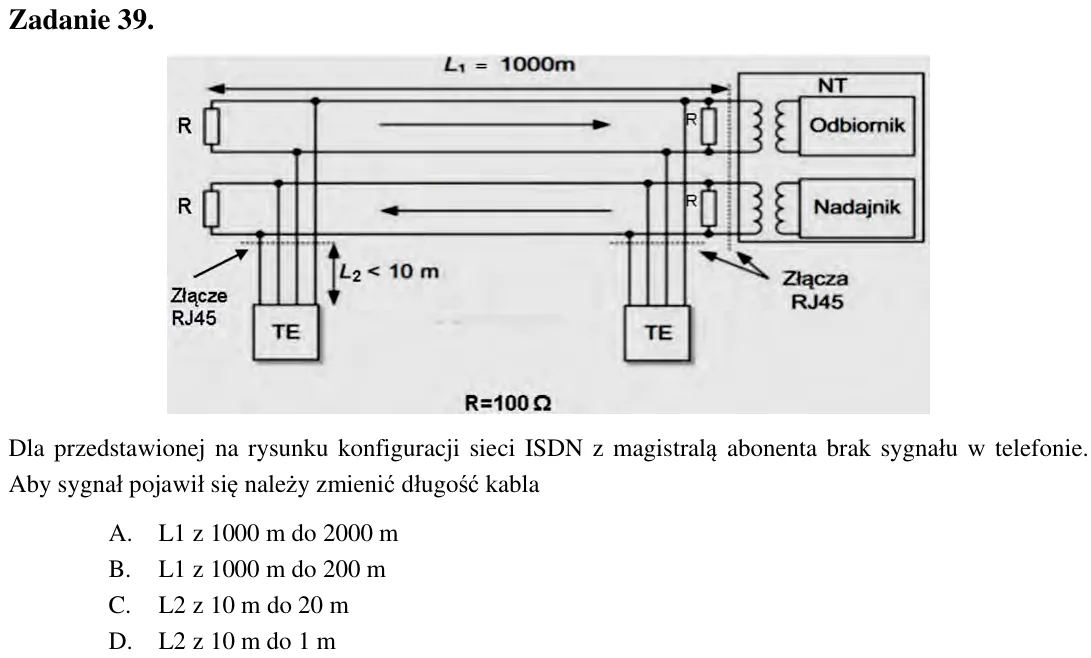

Zadanie 39. Dla przedstawionej na rysunku konfiguracji sieci ISDN z magistralą abonenta brak sygnału w telefonie. Aby sygnał pojawił się należy zmienić długość kabla A. L1 z 1000 m do 2000 m B. L1 z 1000 m do 200 m C. L2

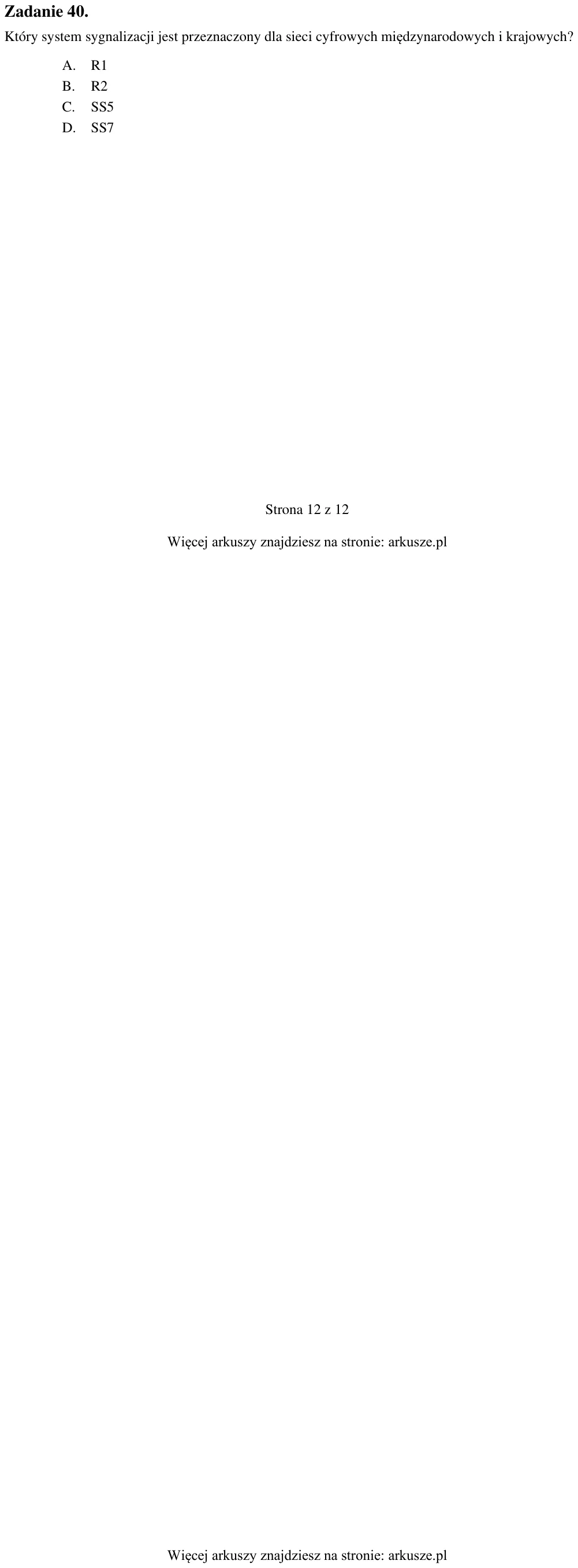

Zadanie 40. Który system sygnalizacji jest przeznaczony dla sieci cyfrowych międzynarodowych i krajowych? A. R1 B. R2 C. SS5 D. SS7
