E02 · Egzamin zawodowy · styczeń 2018

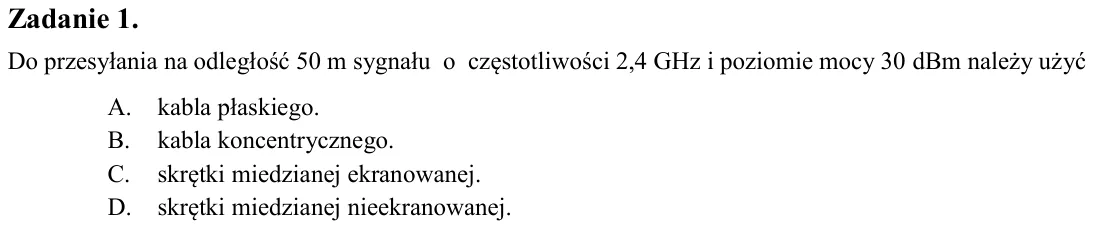

Zadanie 1. Do przesyłania na odległość 50 m sygnału o częstotliwości 2,4 GHz i poziomie mocy 30 dBm należy użyć A. kabla płaskiego. B. kabla koncentrycznego. C. skrętki miedzianej ekranowanej. D. skrętki miedzianej nieek

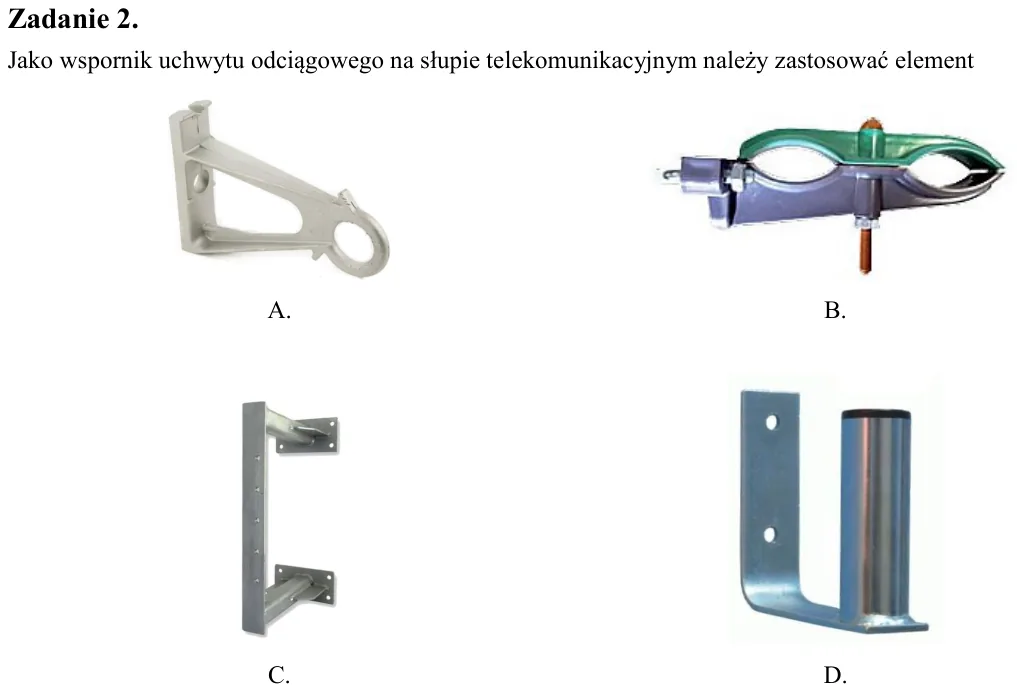

Zadanie 2. Jako wspornik uchwytu odciągowego na słupie telekomunikacyjnym należy zastosować element

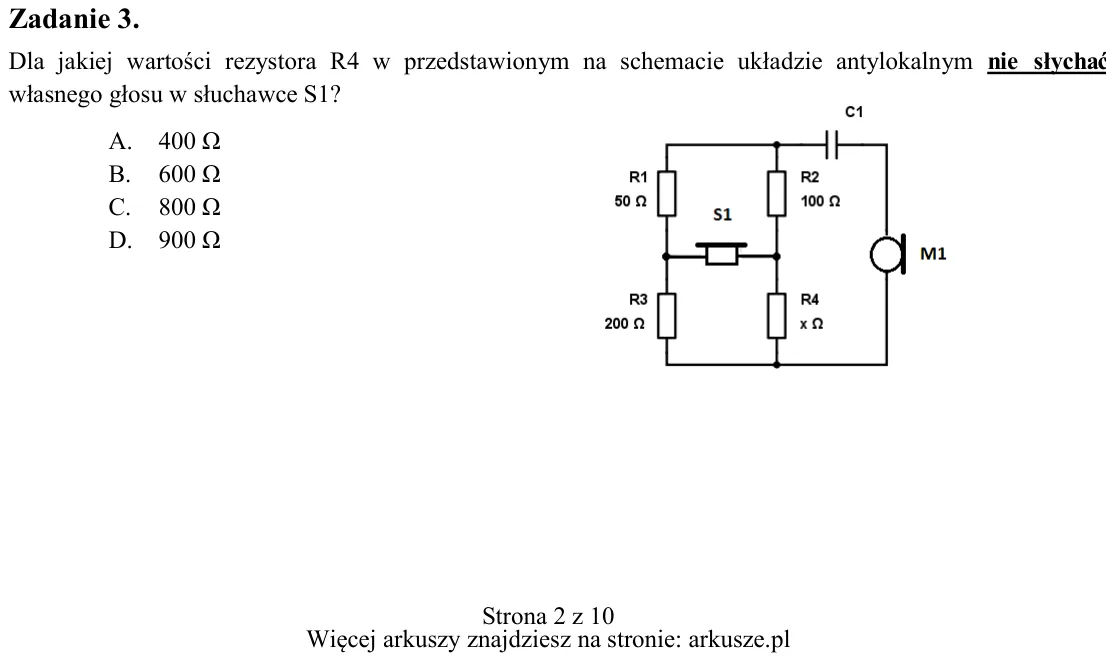

Zadanie 3. Dla jakiej wartości rezystora R4 w przedstawionym na schemacie układzie antylokalnym nie słychać własnego głosu w słuchawce S1? A. 400 Ω B. 600 Ω C. 800 Ω D. 900 Ω A. B. C. D.

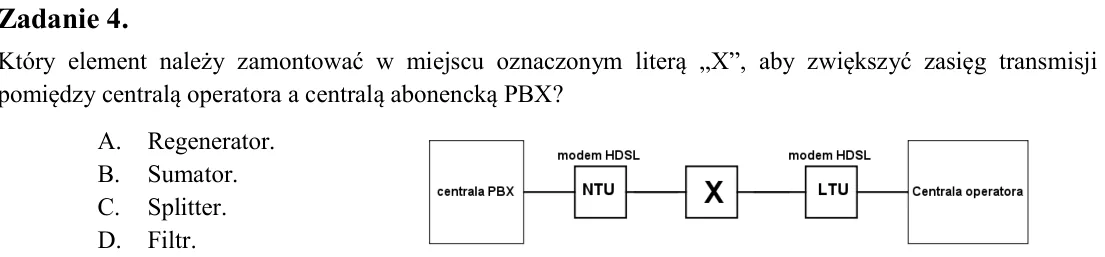

Zadanie 4. Który element należy zamontować w miejscu oznaczonym literą „X”, aby zwiększyć zasięg transmisji pomiędzy centralą operatora a centralą abonencką PBX? A. Regenerator. B. Sumator. C. Splitter. D. Filtr.

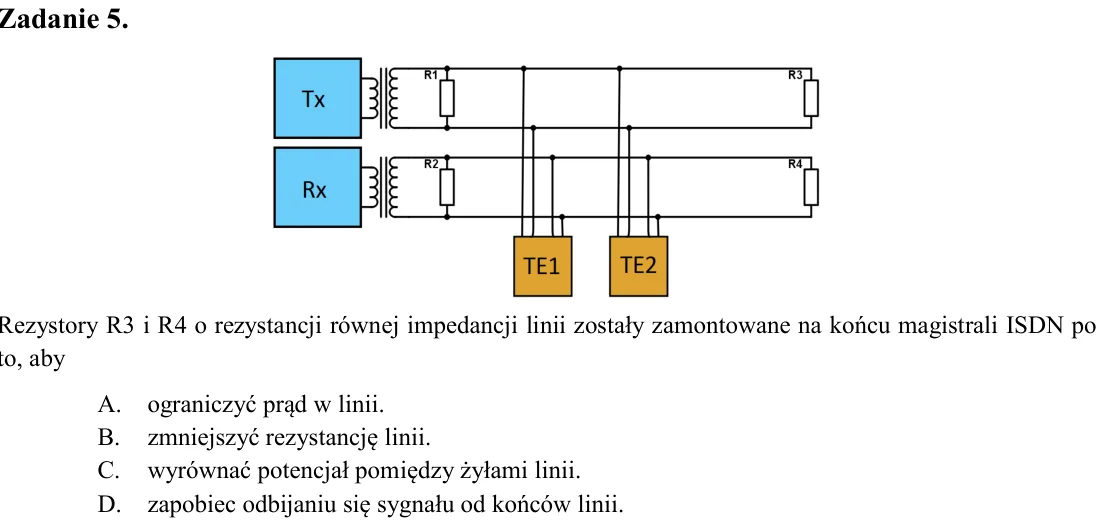

Zadanie 5. Rezystory R3 i R4 o rezystancji równej impedancji linii zostały zamontowane na końcu magistrali ISDN po to, aby A. ograniczyć prąd w linii. B. zmniejszyć rezystancję linii. C. wyrównać potencjał pomiędzy żyłam

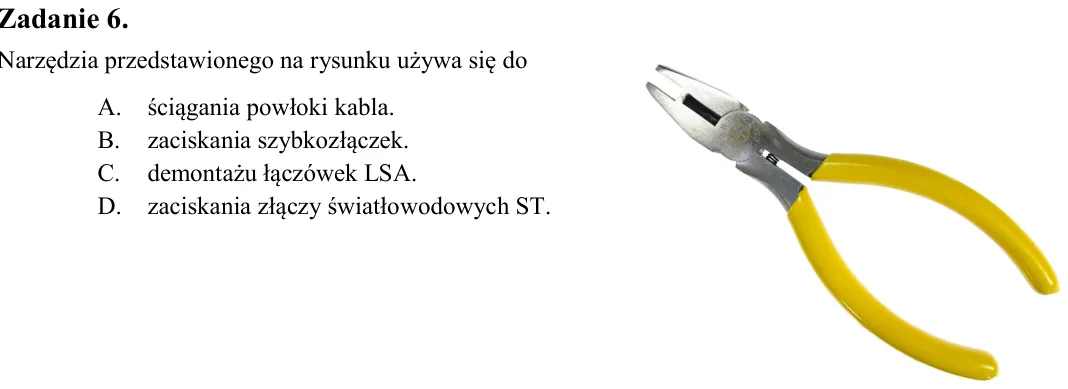

Zadanie 6. Narzędzia przedstawionego na rysunku używa się do A. ściągania powłoki kabla. B. zaciskania szybkozłączek. C. demontażu łączówek LSA. D. zaciskania złączy światłowodowych ST.

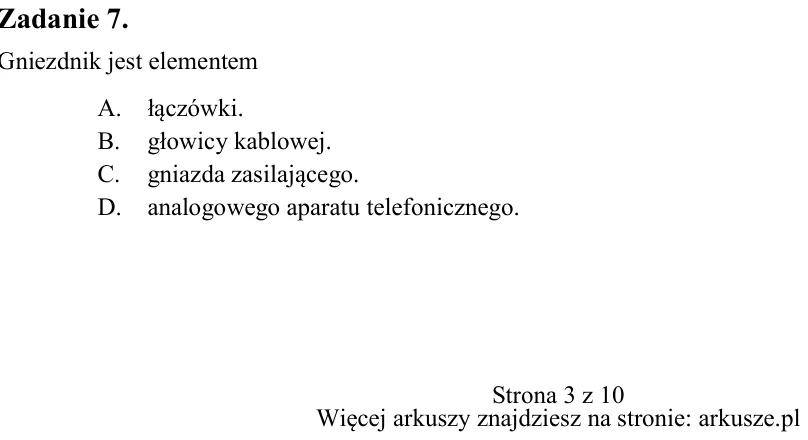

Zadanie 7. Gniezdnik jest elementem A. łączówki. B. głowicy kablowej. C. gniazda zasilającego. D. analogowego aparatu telefonicznego.

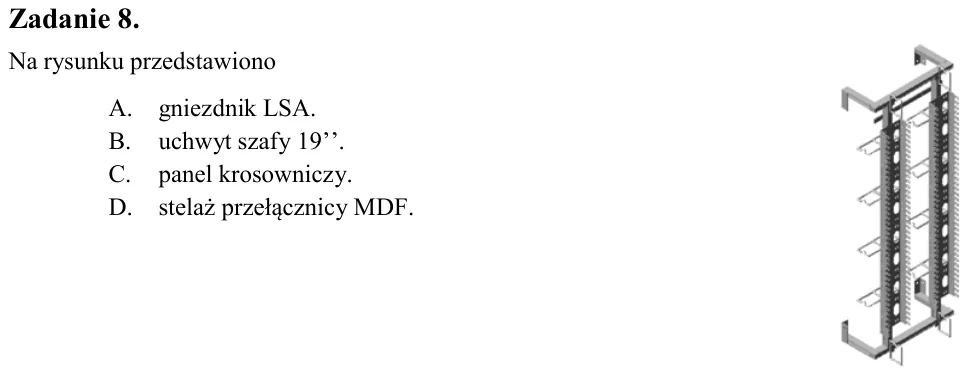

Zadanie 8. Na rysunku przedstawiono A. gniezdnik LSA. B. uchwyt szafy 19’’. C. panel krosowniczy. D. stelaż przełącznicy MDF.

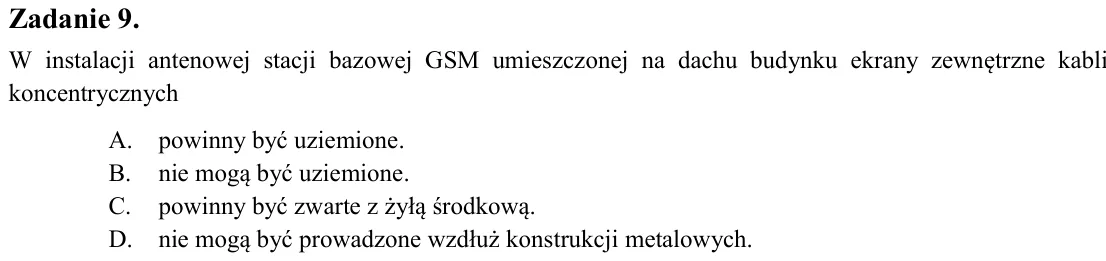

Zadanie 9. W instalacji antenowej stacji bazowej GSM umieszczonej na dachu budynku ekrany zewnętrzne kabli koncentrycznych A. powinny być uziemione. B. nie mogą być uziemione. C. powinny być zwarte z żyłą środkową. D. ni

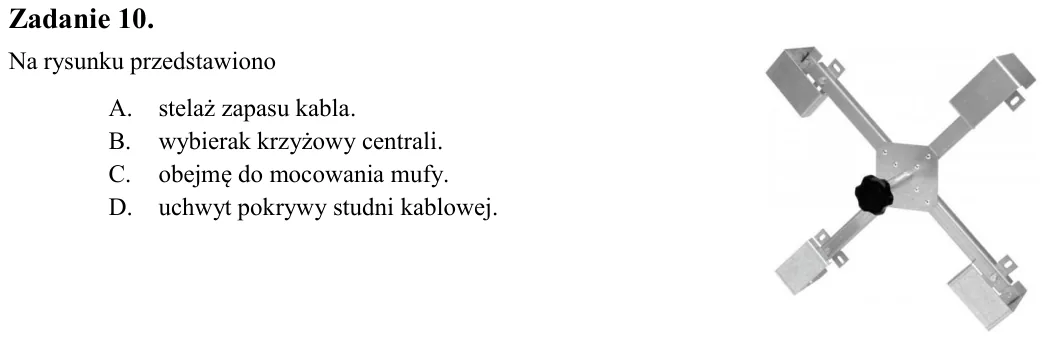

Zadanie 10. Na rysunku przedstawiono A. stelaż zapasu kabla. B. wybierak krzyżowy centrali. C. obejmę do mocowania mufy. D. uchwyt pokrywy studni kablowej.

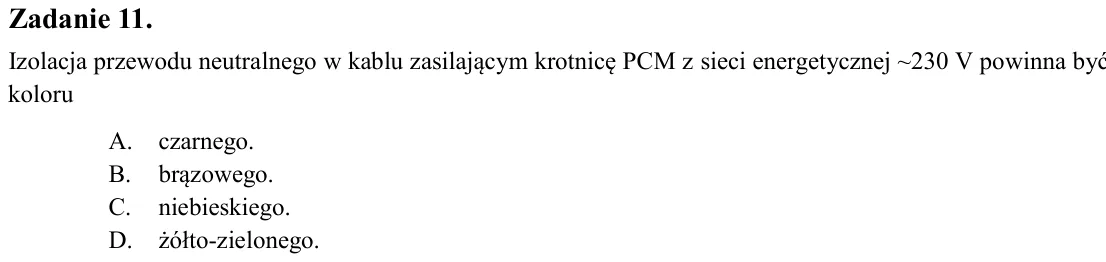

Zadanie 11. Izolacja przewodu neutralnego w kablu zasilającym krotnicę PCM z sieci energetycznej ~230 V powinna być koloru A. czarnego. B. brązowego. C. niebieskiego. D. żółto-zielonego.

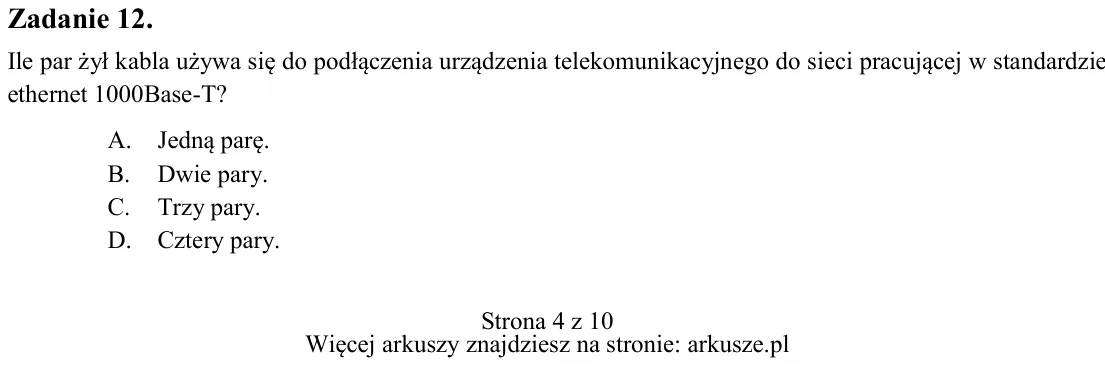

Zadanie 12. Ile par żył kabla używa się do podłączenia urządzenia telekomunikacyjnego do sieci pracującej w standardzie ethernet 1000Base-T? A. Jedną parę. B. Dwie pary. C. Trzy pary. D. Cztery pary.

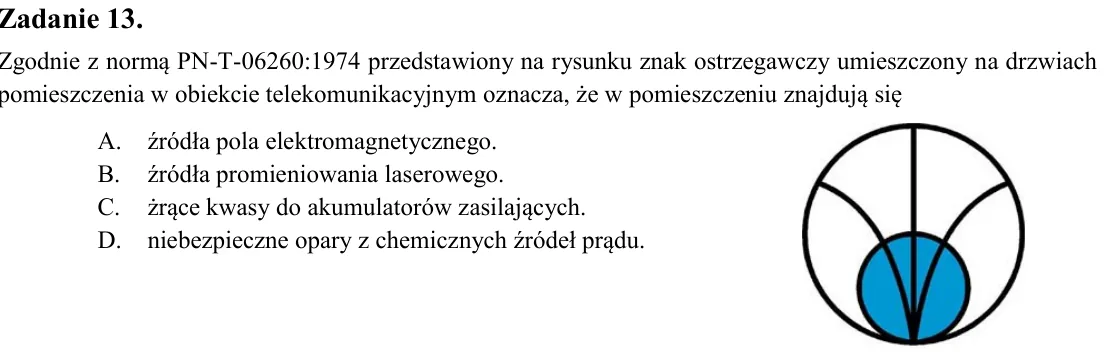

Zadanie 13. Zgodnie z normą PN-T-06260:1974 przedstawiony na rysunku znak ostrzegawczy umieszczony na drzwiach pomieszczenia w obiekcie telekomunikacyjnym oznacza, że w pomieszczeniu znajdują się A. źródła pola elektroma

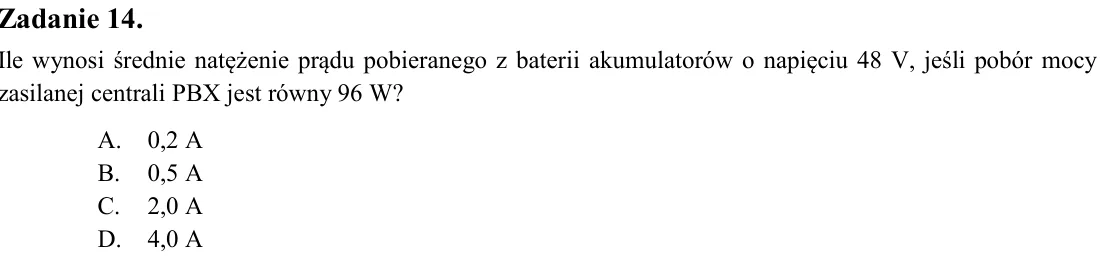

Zadanie 14. Ile wynosi średnie natężenie prądu pobieranego z baterii akumulatorów o napięciu 48 V, jeśli pobór mocy zasilanej centrali PBX jest równy 96 W? A. 0,2 A B. 0,5 A C. 2,0 A D. 4,0 A

Zadanie 15. Na rysunku przedstawiono złącze koncentryczne typu A. F B. N C. BNC D. SMA

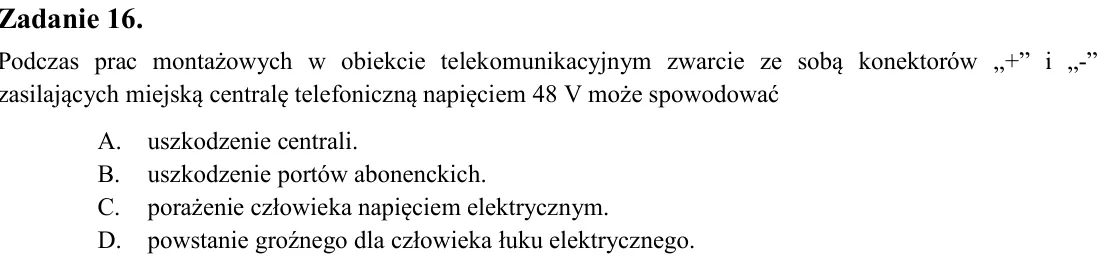

Zadanie 16. Podczas prac montażowych w obiekcie telekomunikacyjnym zwarcie ze sobą konektorów „+” i „-” zasilających miejską centralę telefoniczną napięciem 48 V może spowodować A. uszkodzenie centrali. B. uszkodzenie po

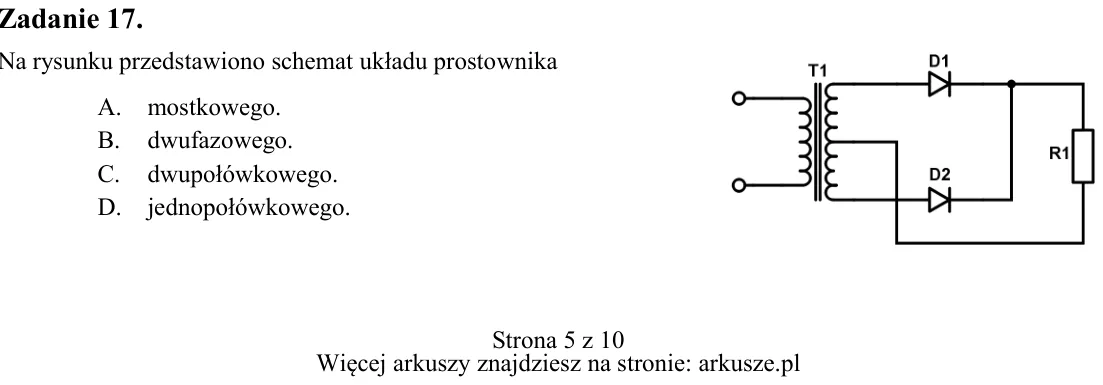

Zadanie 17. Na rysunku przedstawiono schemat układu prostownika A. mostkowego. B. dwufazowego. C. dwupołówkowego. D. jednopołówkowego.

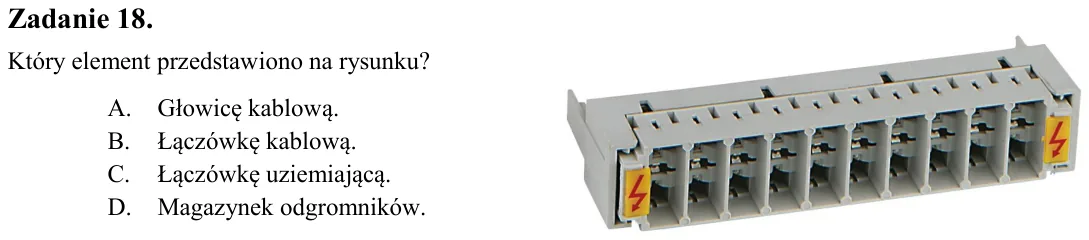

Zadanie 18. Który element przedstawiono na rysunku? A. Głowicę kablową. B. Łączówkę kablową. C. Łączówkę uziemiającą. D. Magazynek odgromników.

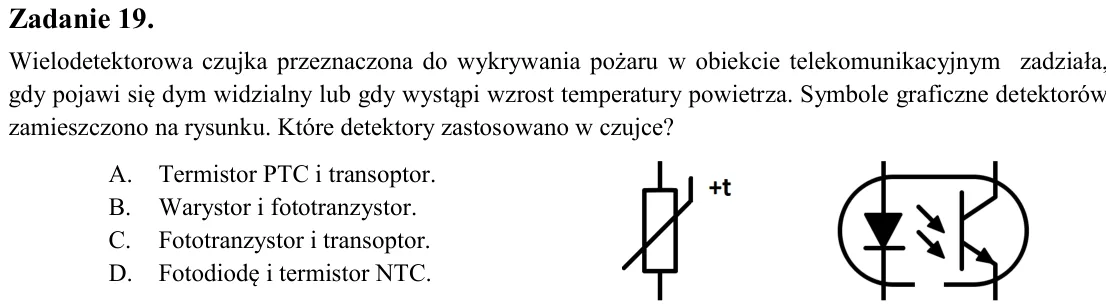

Zadanie 19. Wielodetektorowa czujka przeznaczona do wykrywania pożaru w obiekcie telekomunikacyjnym zadziała, gdy pojawi się dym widzialny lub gdy wystąpi wzrost temperatury powietrza. Symbole graficzne detektorów zamies

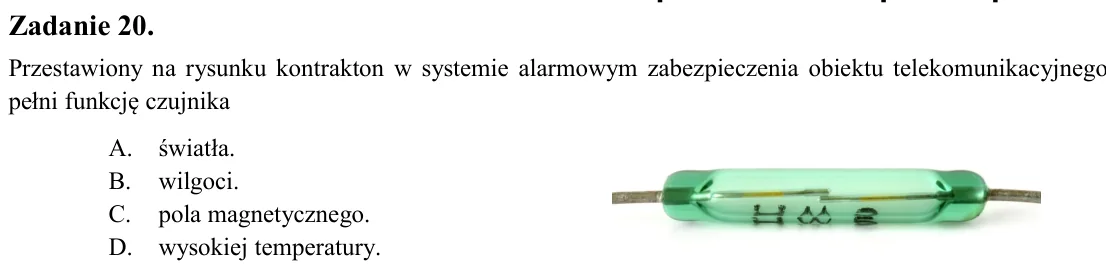

Zadanie 20. Przestawiony na rysunku kontrakton w systemie alarmowym zabezpieczenia obiektu telekomunikacyjnego pełni funkcję czujnika A. światła. B. wilgoci. C. pola magnetycznego. D. wysokiej temperatury.

Zadanie 21. Ile żył miedzianych ma kabel telekomunikacyjny o oznaczeniu XzTKMXpw 200x4x0,5? A. 100 B. 200 C. 400 D. 800

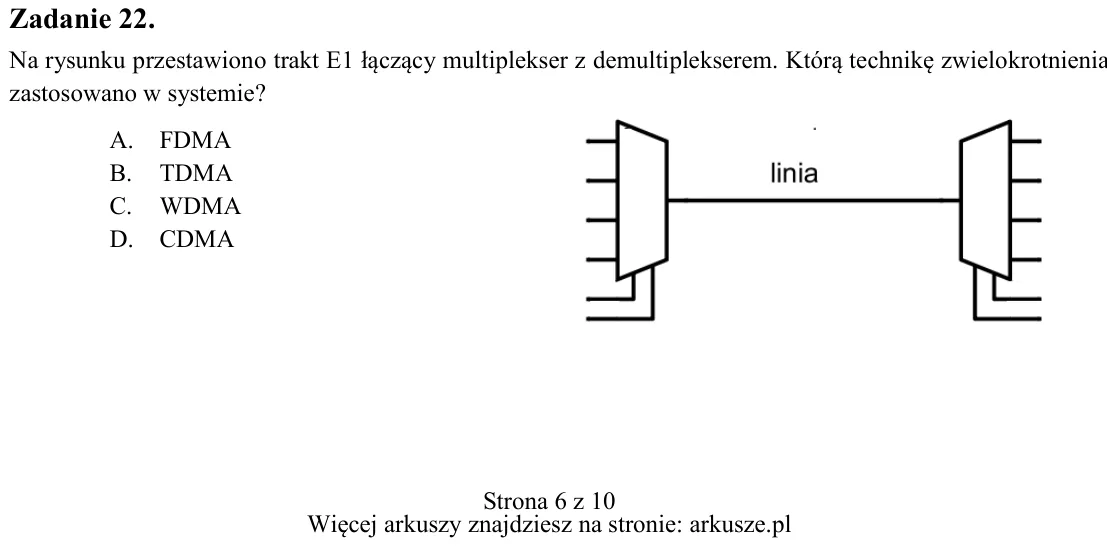

Zadanie 22. Na rysunku przestawiono trakt E1 łączący multiplekser z demultiplekserem. Którą technikę zwielokrotnienia zastosowano w systemie? A. FDMA B. TDMA C. WDMA D. CDMA

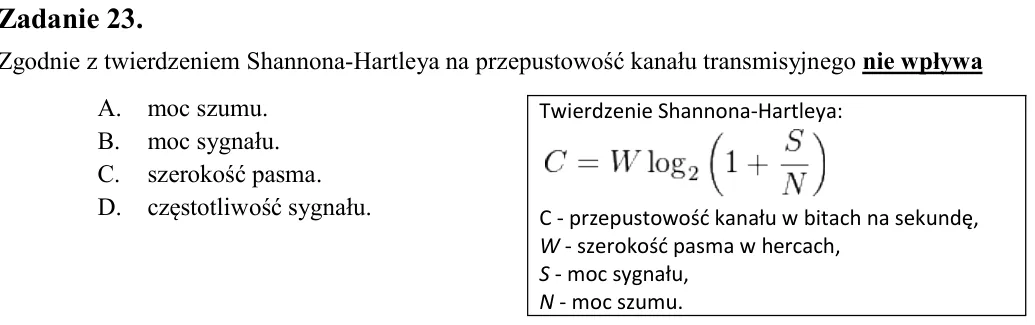

Zadanie 23. Zgodnie z twierdzeniem Shannona-Hartleya na przepustowość kanału transmisyjnego nie wpływa A. moc szumu. B. moc sygnału. C. szerokość pasma. D. częstotliwość sygnału.

Zadanie 24. Które oznaczenie stosowane jest dla portu cyfrowego ISDN w centrali PBX? A. ab B. S0/T C. CTS D. LAN/WAN

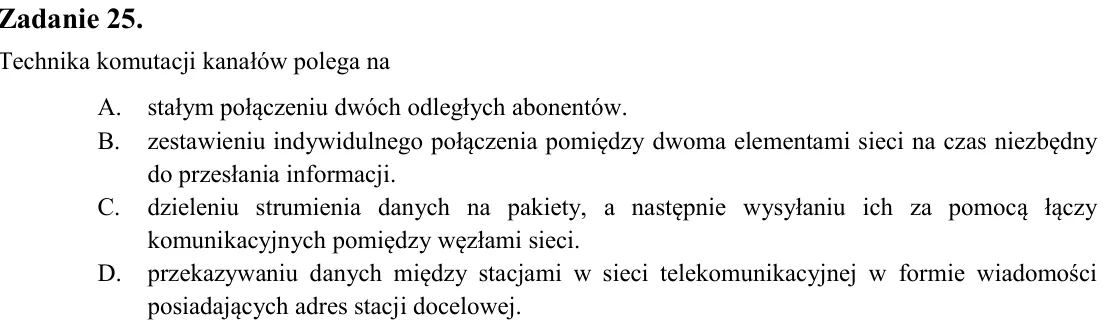

Zadanie 25. Technika komutacji kanałów polega na A. stałym połączeniu dwóch odległych abonentów. B. zestawieniu indywidulnego połączenia pomiędzy dwoma elementami sieci na czas niezbędny do przesłania informacji. C. dzie

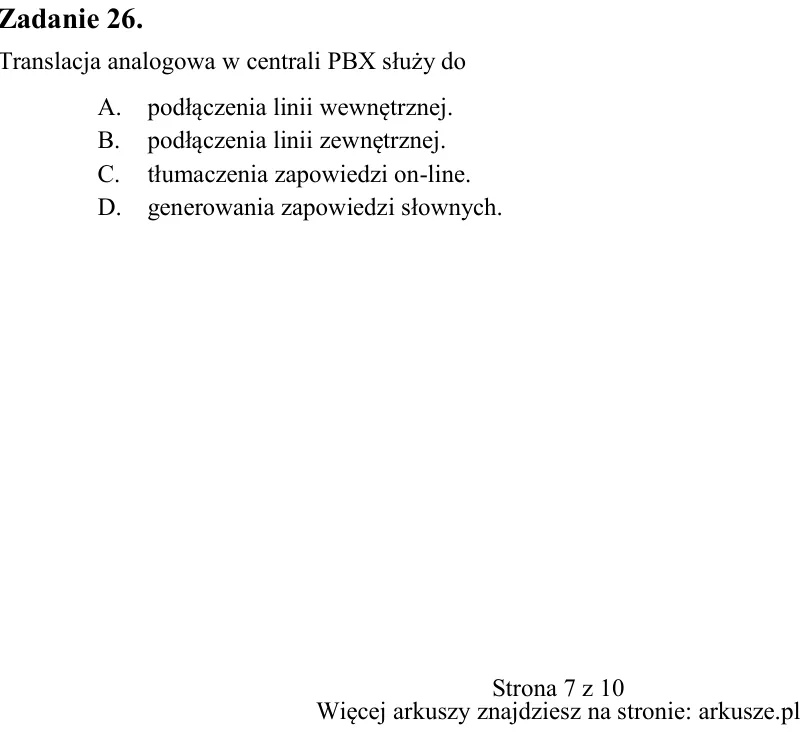

Zadanie 26. Translacja analogowa w centrali PBX służy do A. podłączenia linii wewnętrznej. B. podłączenia linii zewnętrznej. C. tłumaczenia zapowiedzi on-line. D. generowania zapowiedzi słownych. Twierdzenie Shannona-Har

Zadanie 27. Który z sygnałów jest zakodowany w kodzie AMI?

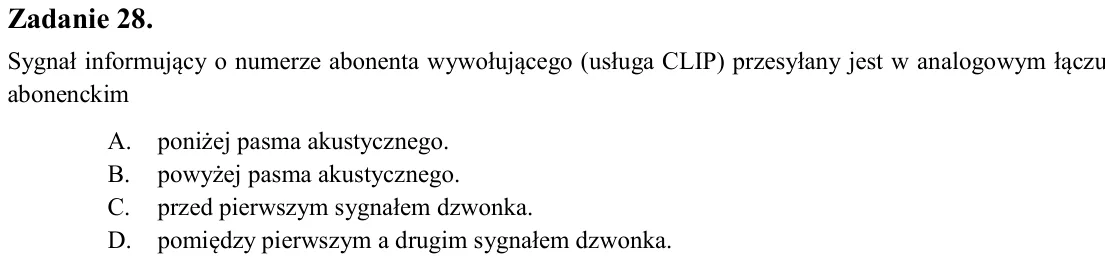

Zadanie 28. Sygnał informujący o numerze abonenta wywołującego (usługa CLIP) przesyłany jest w analogowym łączu abonenckim A. poniżej pasma akustycznego. B. powyżej pasma akustycznego. C. przed pierwszym sygnałem dzwonka

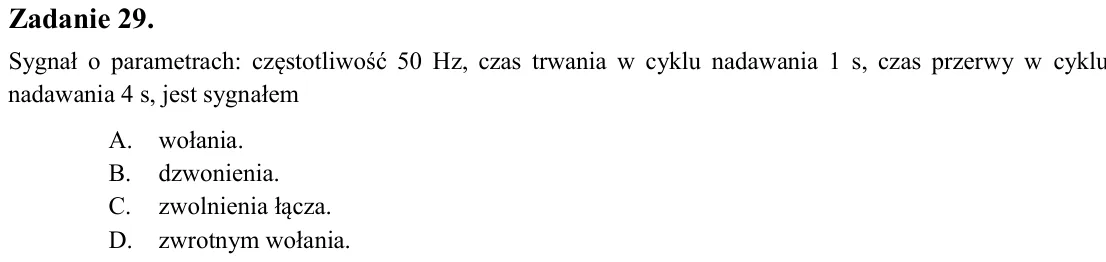

Zadanie 29. Sygnał o parametrach: częstotliwość 50 Hz, czas trwania w cyklu nadawania 1 s, czas przerwy w cyklu nadawania 4 s, jest sygnałem A. wołania. B. dzwonienia. C. zwolnienia łącza. D. zwrotnym wołania.

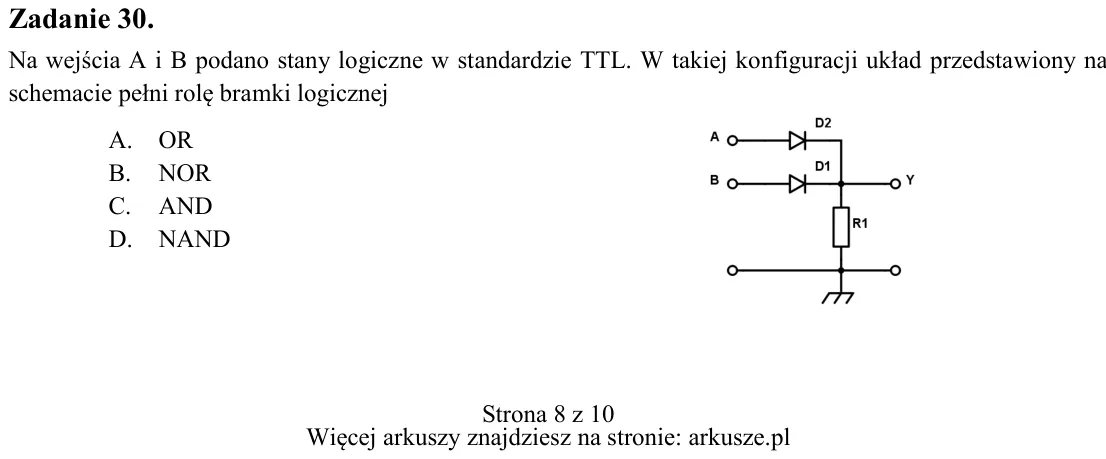

Zadanie 30. Na wejścia A i B podano stany logiczne w standardzie TTL. W takiej konfiguracji układ przedstawiony na schemacie pełni rolę bramki logicznej A. OR B. NOR C. AND D. NAND A. B. C. D.

Zadanie 31. Sygnał zegarowy systemów telekomunikacyjnych jest przebiegiem A. trójkątnym. B. prostokątnym. C. sinusoidalnym. D. piłokształtnym.

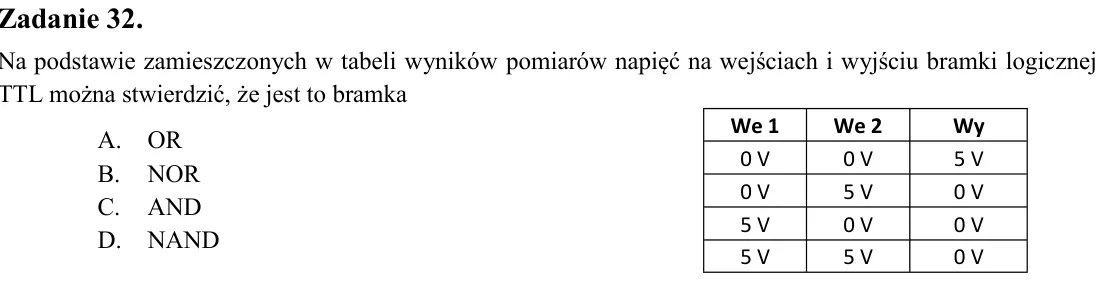

Zadanie 32. Na podstawie zamieszczonych w tabeli wyników pomiarów napięć na wejściach i wyjściu bramki logicznej TTL można stwierdzić, że jest to bramka A. OR B. NOR C. AND D. NAND

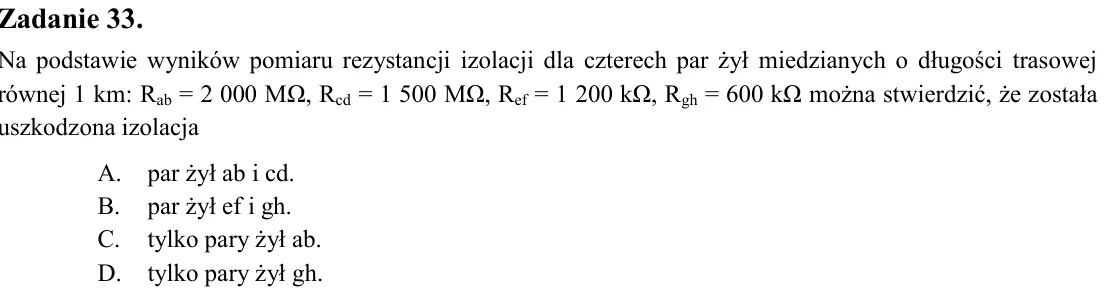

Zadanie 33. Na podstawie wyników pomiaru rezystancji izolacji dla czterech par żył miedzianych o długości trasowej równej 1 km: Rab = 2 000 MΩ, Rcd = 1 500 MΩ, Ref = 1 200 kΩ, Rgh = 600 kΩ można stwierdzić, że została us

Zadanie 34. Ile wynosi poziom mocy, jeżeli na oporniku o rezystancji 600 Ω wydzieliła się moc o wartości 10 W? A. 20 dBm B. 40 dBm C. 60 dBm D. 80 dBm

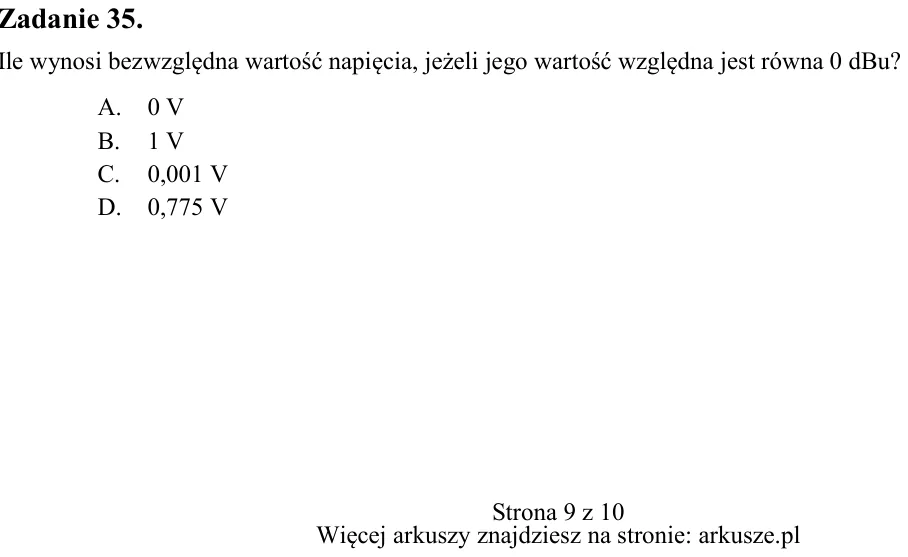

Zadanie 35. Ile wynosi bezwzględna wartość napięcia, jeżeli jego wartość względna jest równa 0 dBu? A. 0 V B. 1 V C. 0,001 V D. 0,775 V We 1 We 2 Wy 0 V 0 V 5 V 0 V 5 V 0 V 5 V 0 V 0 V 5 V 5 V 0 V

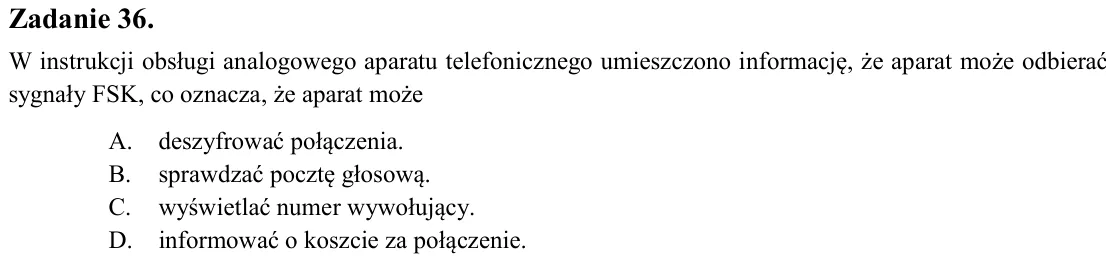

Zadanie 36. W instrukcji obsługi analogowego aparatu telefonicznego umieszczono informację, że aparat może odbierać sygnały FSK, co oznacza, że aparat może A. deszyfrować połączenia. B. sprawdzać pocztę głosową. C. wyświ

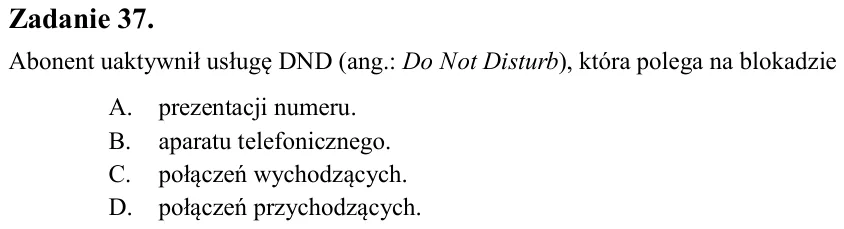

Zadanie 37. Abonent uaktywnił usługę DND (ang.: Do Not Disturb), która polega na blokadzie A. prezentacji numeru. B. aparatu telefonicznego. C. połączeń wychodzących. D. połączeń przychodzących.

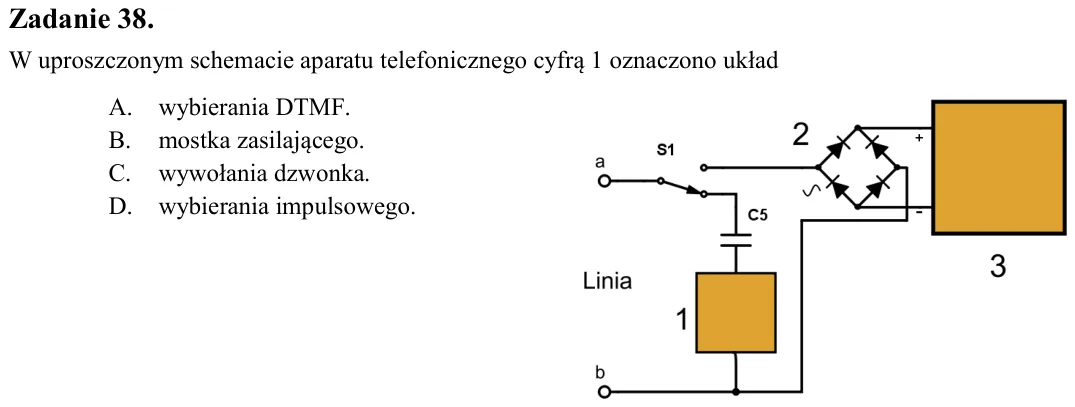

Zadanie 38. W uproszczonym schemacie aparatu telefonicznego cyfrą 1 oznaczono układ A. wybierania DTMF. B. mostka zasilającego. C. wywołania dzwonka. D. wybierania impulsowego.

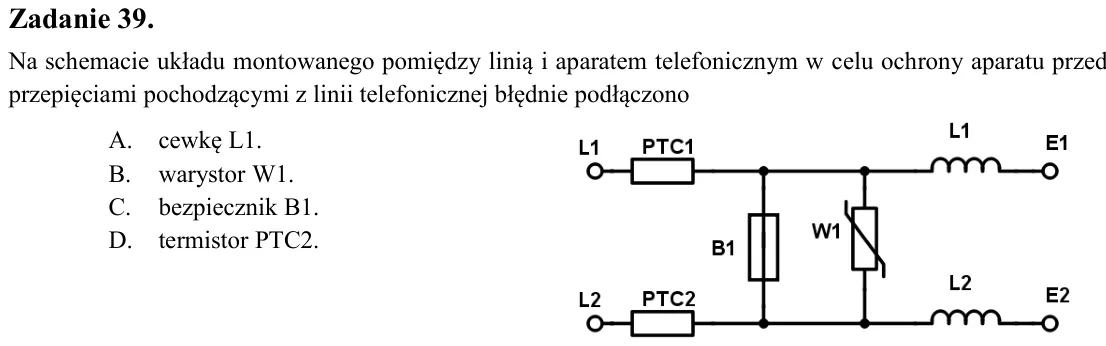

Zadanie 39. Na schemacie układu montowanego pomiędzy linią i aparatem telefonicznym w celu ochrony aparatu przed przepięciami pochodzącymi z linii telefonicznej błędnie podłączono A. cewkę L1. B. warystor W1. C. bezpiecz

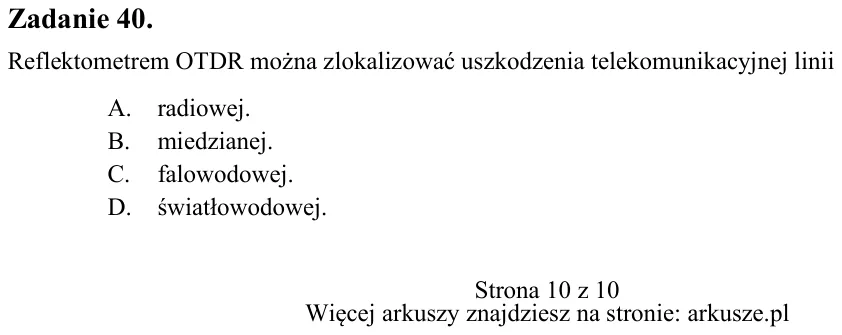

Zadanie 40. Reflektometrem OTDR można zlokalizować uszkodzenia telekomunikacyjnej linii A. radiowej. B. miedzianej. C. falowodowej. D. światłowodowej.
