E02 · Egzamin zawodowy · czerwiec 2019

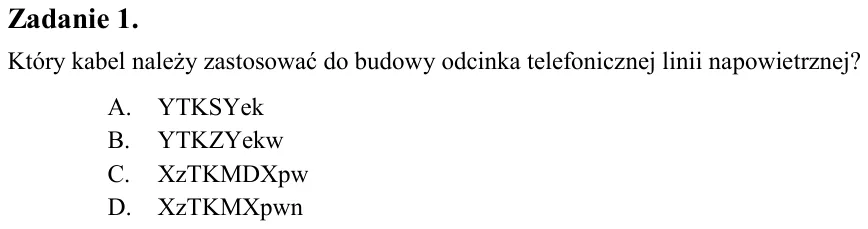

Zadanie 1. Który kabel należy zastosować do budowy odcinka telefonicznej linii napowietrznej? A. YTKSYek B. YTKZYekw C. XzTKMDXpw D. XzTKMXpwn

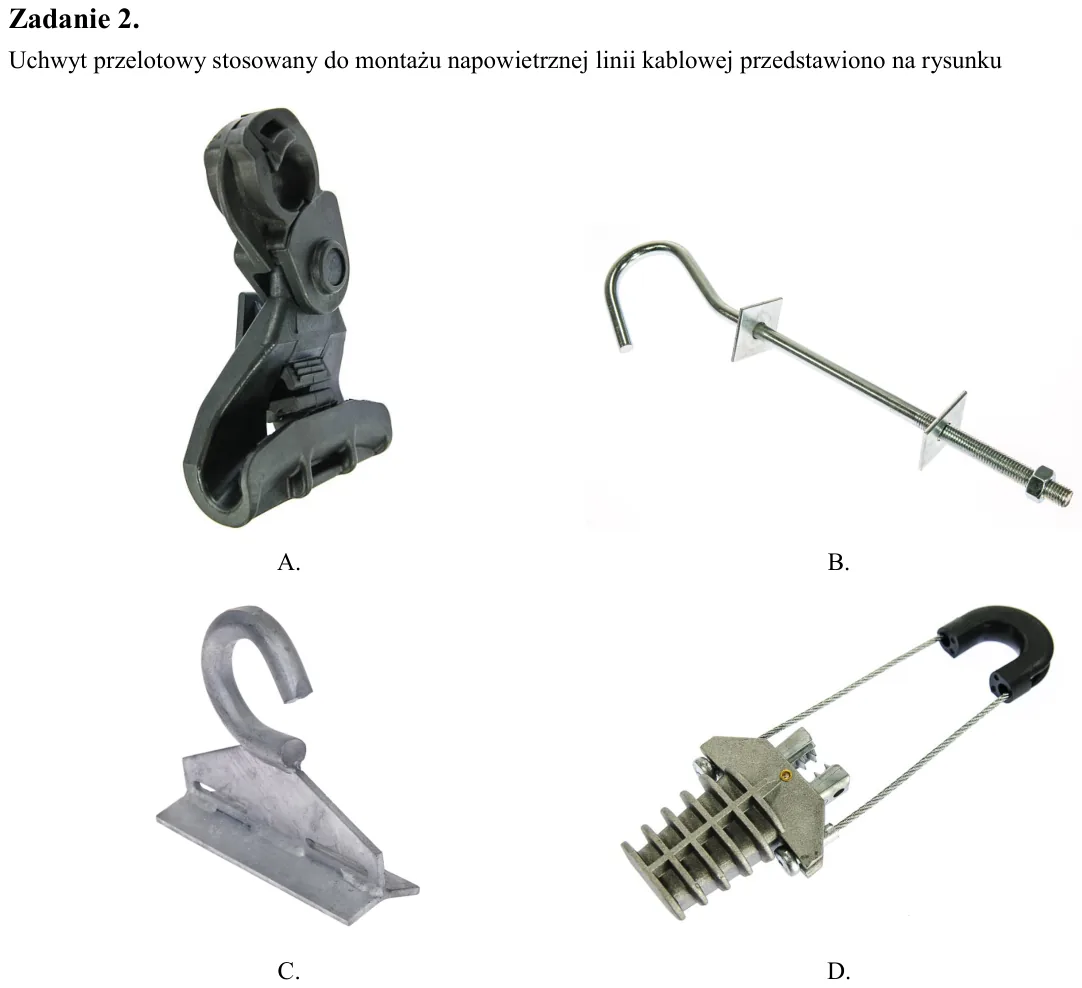

Zadanie 2. Uchwyt przelotowy stosowany do montażu napowietrznej linii kablowej przedstawiono na rysunku

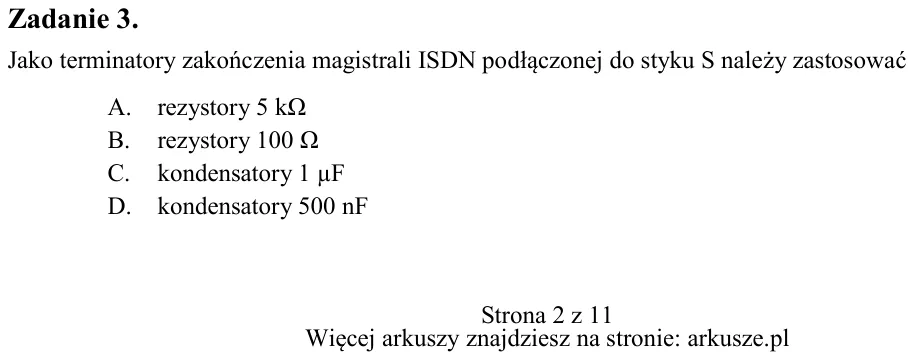

Zadanie 3. Jako terminatory zakończenia magistrali ISDN podłączonej do styku S należy zastosować A. rezystory 5 kΩ B. rezystory 100 Ω C. kondensatory 1 µF D. kondensatory 500 nF A. B. C. D.

Zadanie 4. Do połączenia konwertera anteny satelitarnej z odbiornikiem należy użyć kabla A. RG6-U B. YDYt 500 C. S/FTP Cat.6 D. YTKSY 1x2x0,5

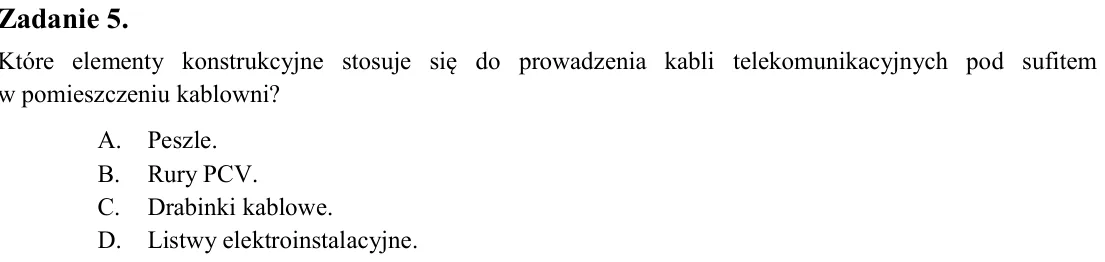

Zadanie 5. Które elementy konstrukcyjne stosuje się do prowadzenia kabli telekomunikacyjnych pod sufitem w pomieszczeniu kablowni? A. Peszle. B. Rury PCV. C. Drabinki kablowe. D. Listwy elektroinstalacyjne.

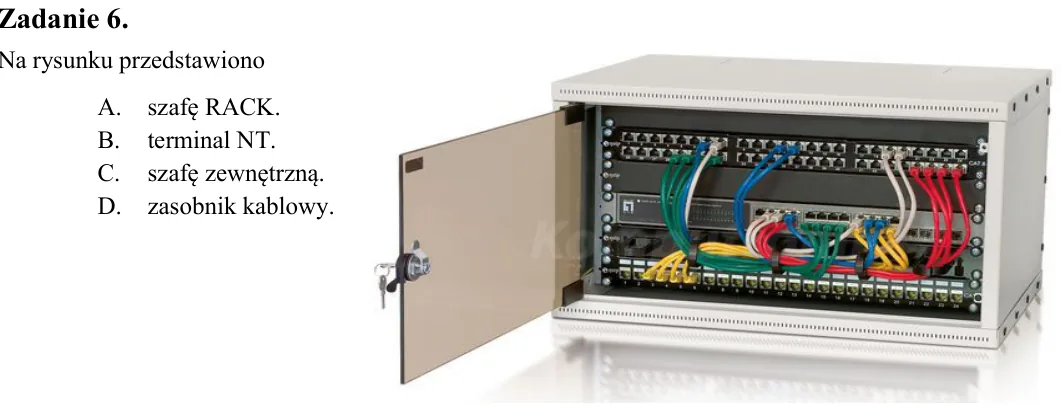

Zadanie 6. Na rysunku przedstawiono A. szafę RACK. B. terminal NT. C. szafę zewnętrzną. D. zasobnik kablowy.

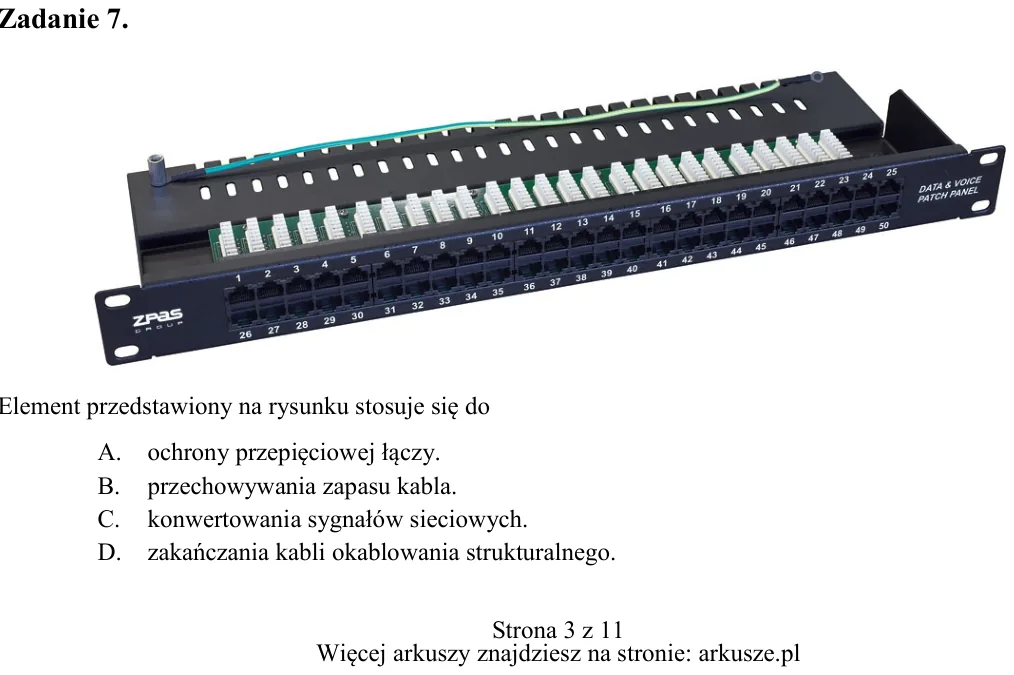

Zadanie 7. Element przedstawiony na rysunku stosuje się do A. ochrony przepięciowej łączy. B. przechowywania zapasu kabla. C. konwertowania sygnałów sieciowych. D. zakańczania kabli okablowania strukturalnego.

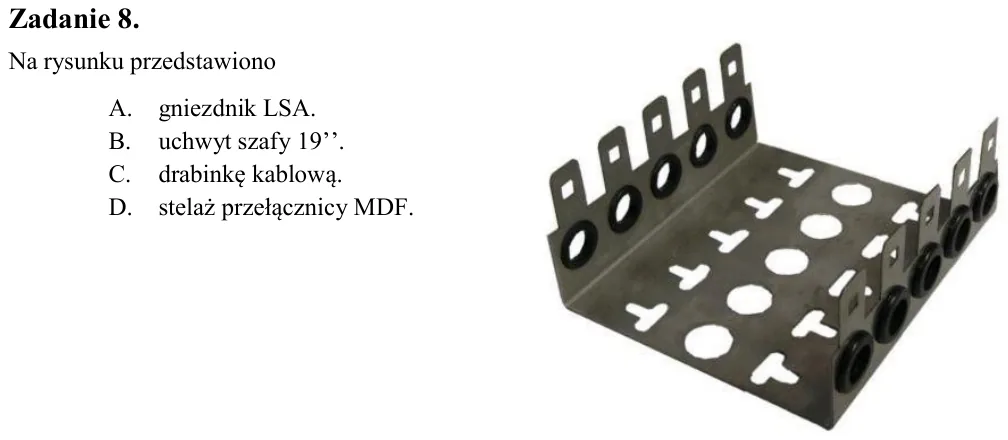

Zadanie 8. Na rysunku przedstawiono A. gniezdnik LSA. B. uchwyt szafy 19’’. C. drabinkę kablową. D. stelaż przełącznicy MDF.

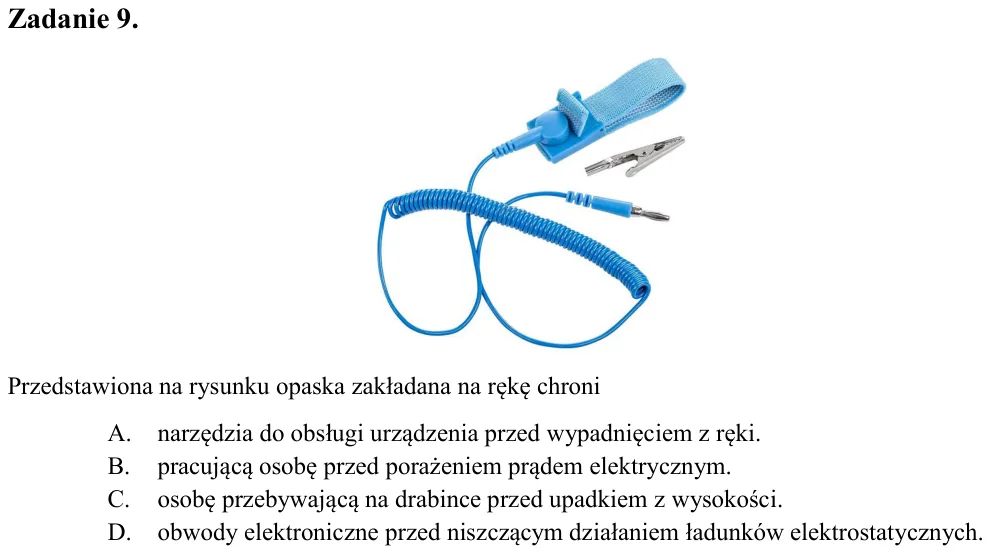

Zadanie 9. Przedstawiona na rysunku opaska zakładana na rękę chroni A. narzędzia do obsługi urządzenia przed wypadnięciem z ręki. B. pracującą osobę przed porażeniem prądem elektrycznym. C. osobę przebywającą na drabince

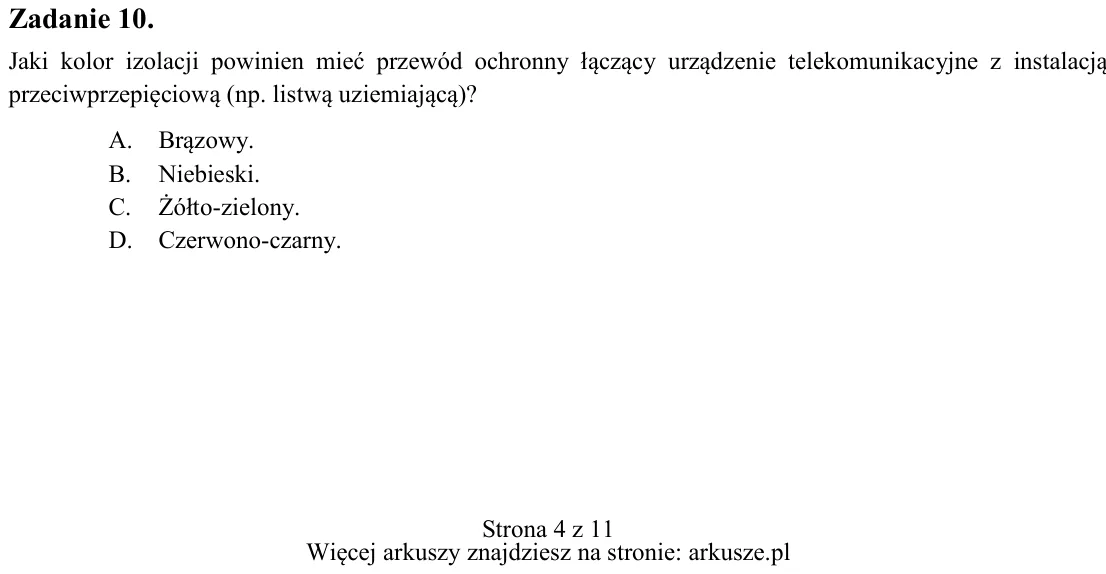

Zadanie 10. Jaki kolor izolacji powinien mieć przewód ochronny łączący urządzenie telekomunikacyjne z instalacją przeciwprzepięciową (np. listwą uziemiającą)? A. Brązowy. B. Niebieski. C. Żółto-zielony. D. Czerwono-czarn

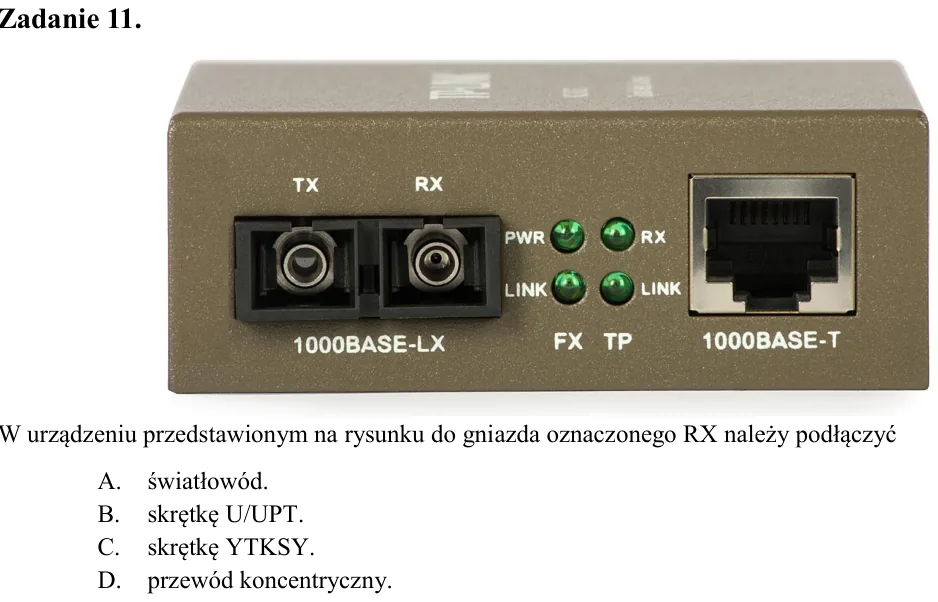

Zadanie 11. W urządzeniu przedstawionym na rysunku do gniazda oznaczonego RX należy podłączyć A. światłowód. B. skrętkę U/UPT. C. skrętkę YTKSY. D. przewód koncentryczny.

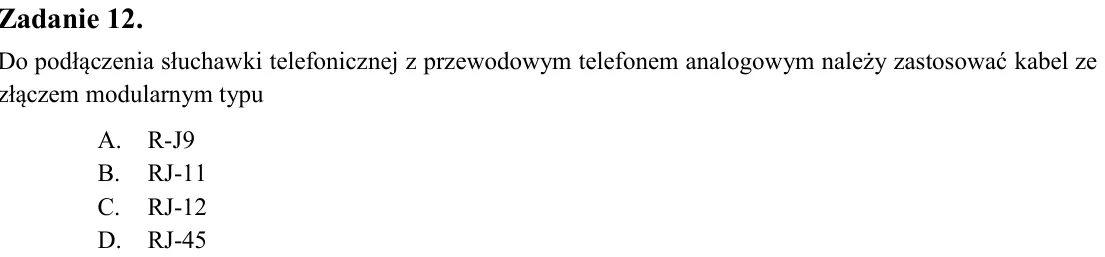

Zadanie 12. Do podłączenia słuchawki telefonicznej z przewodowym telefonem analogowym należy zastosować kabel ze złączem modularnym typu A. R-J9 B. RJ-11 C. RJ-12 D. RJ-45

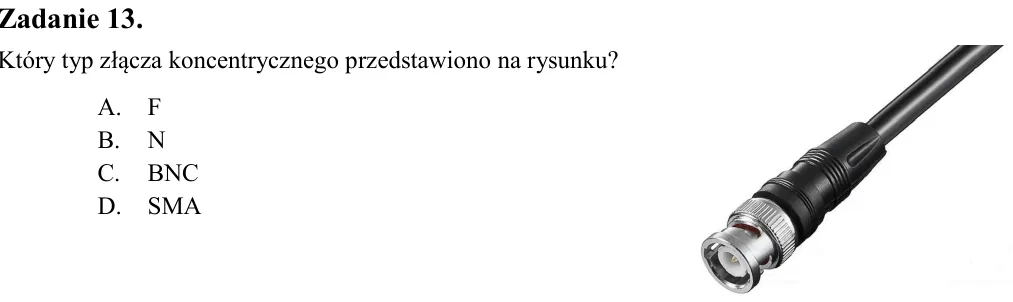

Zadanie 13. Który typ złącza koncentrycznego przedstawiono na rysunku? A. F B. N C. BNC D. SMA

Zadanie 14. Którym symbolem należy oznaczyć zacisk ochronny w centrali telefonicznej? A. B. C. D.

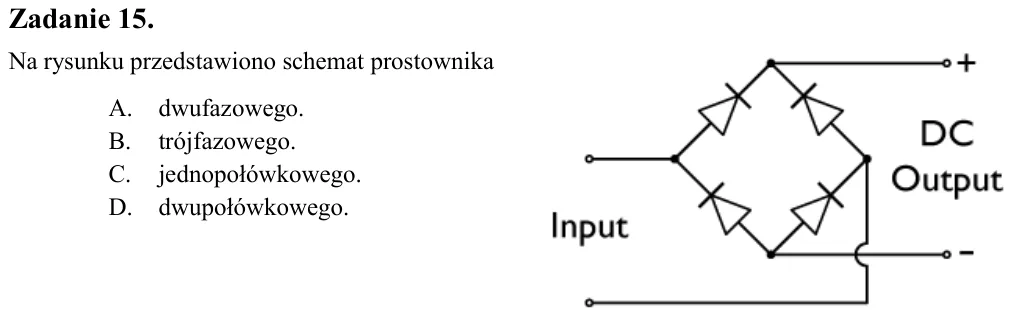

Zadanie 15. Na rysunku przedstawiono schemat prostownika A. dwufazowego. B. trójfazowego. C. jednopołówkowego. D. dwupołówkowego.

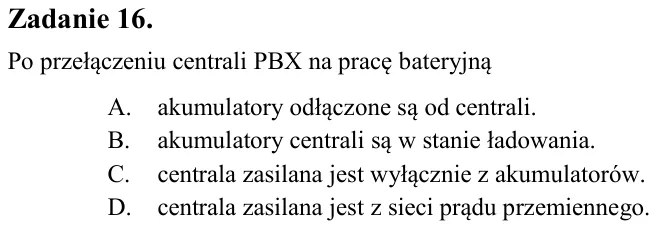

Zadanie 16. Po przełączeniu centrali PBX na pracę bateryjną A. akumulatory odłączone są od centrali. B. akumulatory centrali są w stanie ładowania. C. centrala zasilana jest wyłącznie z akumulatorów. D. centrala zasilana

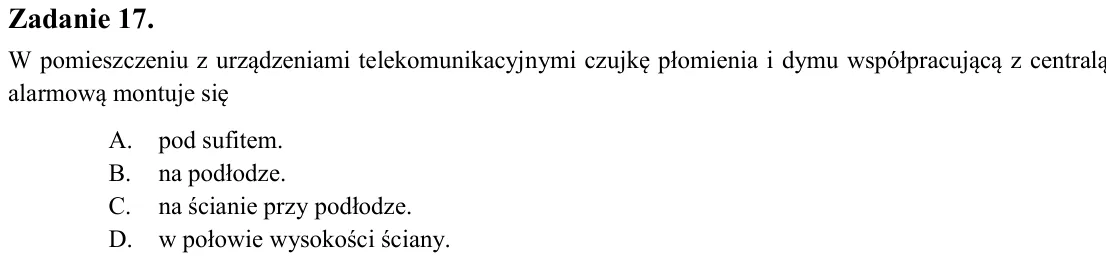

Zadanie 17. W pomieszczeniu z urządzeniami telekomunikacyjnymi czujkę płomienia i dymu współpracującą z centralą alarmową montuje się A. pod sufitem. B. na podłodze. C. na ścianie przy podłodze. D. w połowie wysokości śc

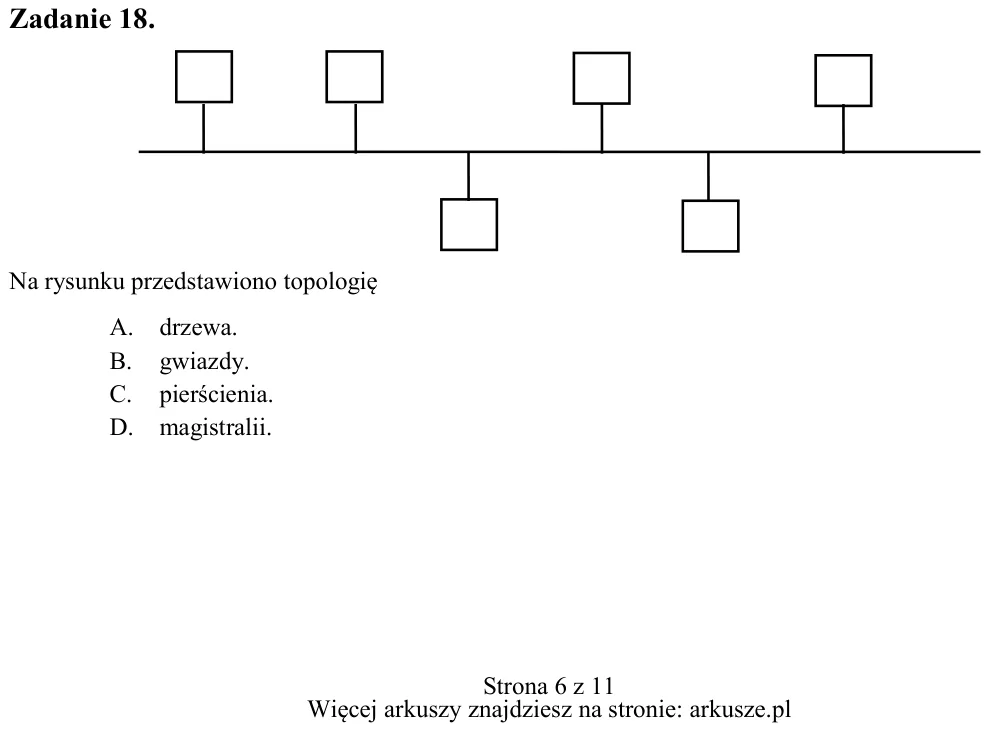

Zadanie 18. Na rysunku przedstawiono topologię A. drzewa. B. gwiazdy. C. pierścienia. D. magistralii.

Zadanie 19. Ile wynosi przepływność pojedynczego kanału typu B w sieci ISDN? A. 16 b/s B. 16 kb/s C. 64 b/s D. 64 kb/s

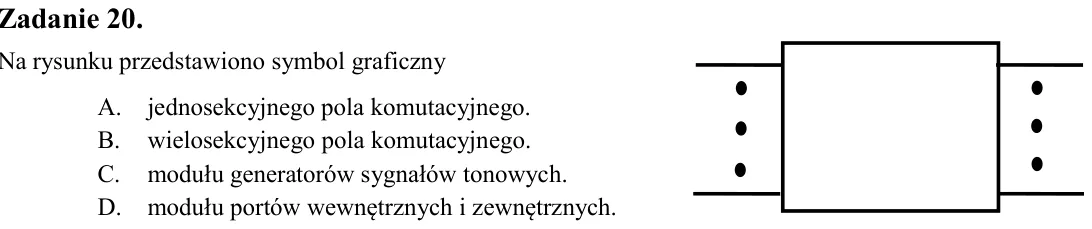

Zadanie 20. Na rysunku przedstawiono symbol graficzny A. jednosekcyjnego pola komutacyjnego. B. wielosekcyjnego pola komutacyjnego. C. modułu generatorów sygnałów tonowych. D. modułu portów wewnętrznych i zewnętrznych.

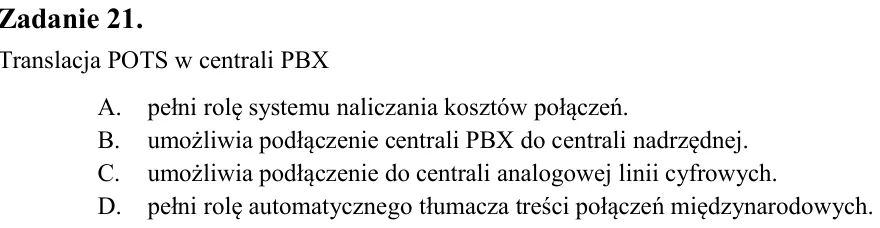

Zadanie 21. Translacja POTS w centrali PBX A. pełni rolę systemu naliczania kosztów połączeń. B. umożliwia podłączenie centrali PBX do centrali nadrzędnej. C. umożliwia podłączenie do centrali analogowej linii cyfrowych.

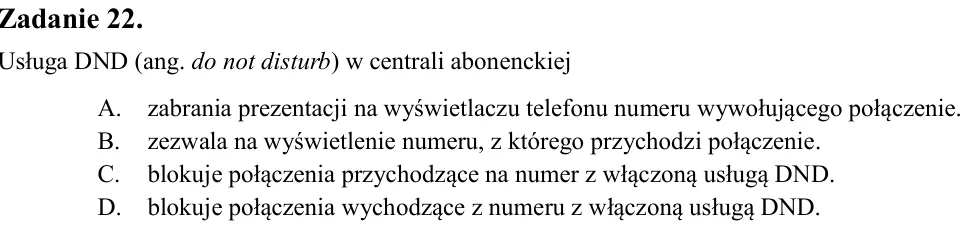

Zadanie 22. Usługa DND (ang. do not disturb) w centrali abonenckiej A. zabrania prezentacji na wyświetlaczu telefonu numeru wywołującego połączenie. B. zezwala na wyświetlenie numeru, z którego przychodzi połączenie. C.

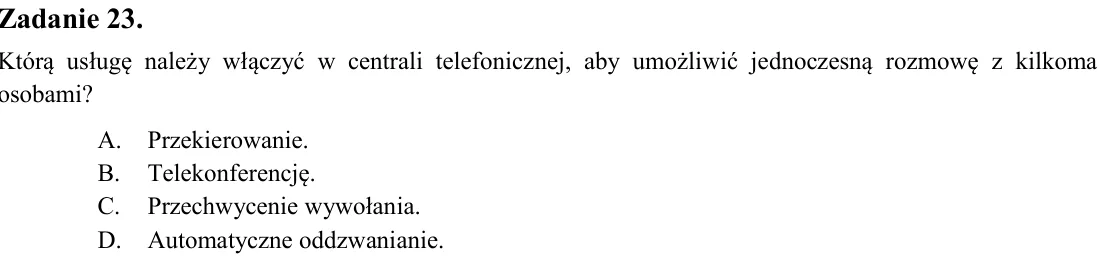

Zadanie 23. Którą usługę należy włączyć w centrali telefonicznej, aby umożliwić jednoczesną rozmowę z kilkoma osobami? A. Przekierowanie. B. Telekonferencję. C. Przechwycenie wywołania. D. Automatyczne oddzwanianie.

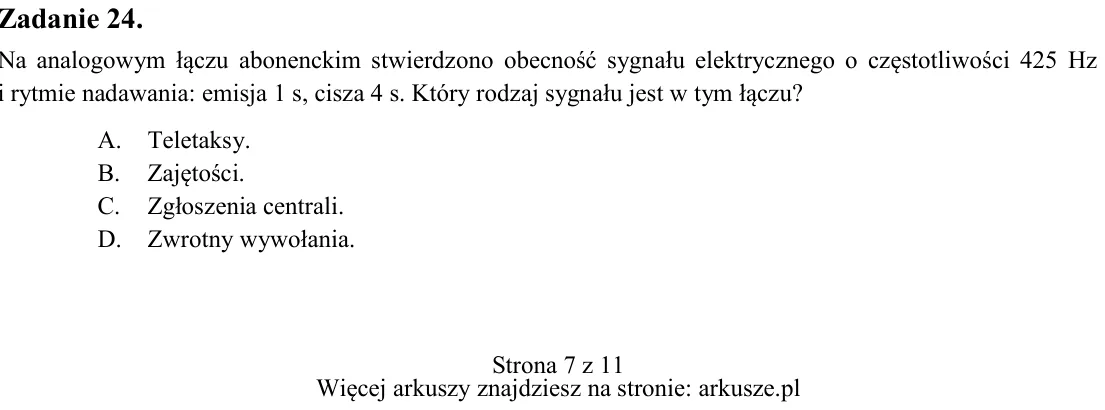

Zadanie 24. Na analogowym łączu abonenckim stwierdzono obecność sygnału elektrycznego o częstotliwości 425 Hz i rytmie nadawania: emisja 1 s, cisza 4 s. Który rodzaj sygnału jest w tym łączu? A. Teletaksy. B. Zajętości.

Zadanie 25. Który rodzaj sygnalizacji stosuje się dla dostępu podstawowego BRA na styku S w sieci ISDN? A. R2 B. SIP C. SS7 D. DSS1

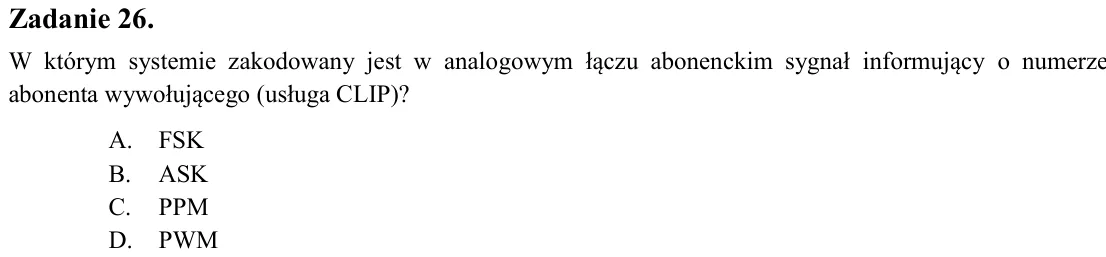

Zadanie 26. W którym systemie zakodowany jest w analogowym łączu abonenckim sygnał informujący o numerze abonenta wywołującego (usługa CLIP)? A. FSK B. ASK C. PPM D. PWM

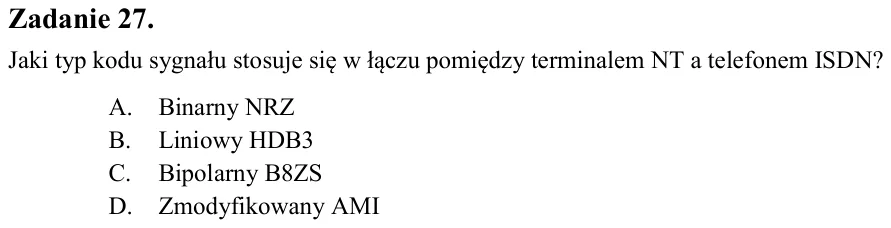

Zadanie 27. Jaki typ kodu sygnału stosuje się w łączu pomiędzy terminalem NT a telefonem ISDN? A. Binarny NRZ B. Liniowy HDB3 C. Bipolarny B8ZS D. Zmodyfikowany AMI

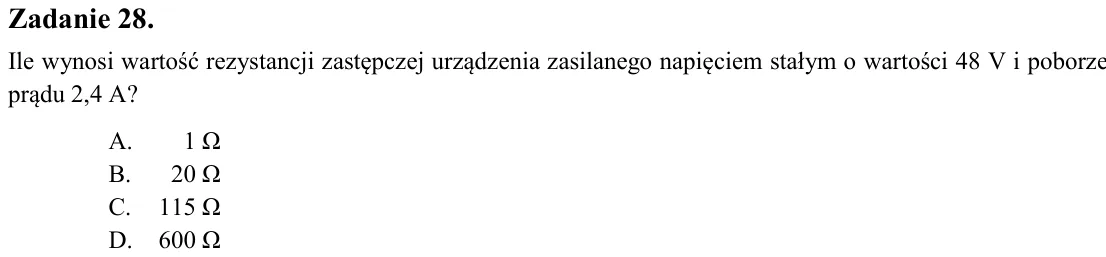

Zadanie 28. Ile wynosi wartość rezystancji zastępczej urządzenia zasilanego napięciem stałym o wartości 48 V i poborze prądu 2,4 A? A. 1 Ω B. 20 Ω C. 115 Ω D. 600 Ω

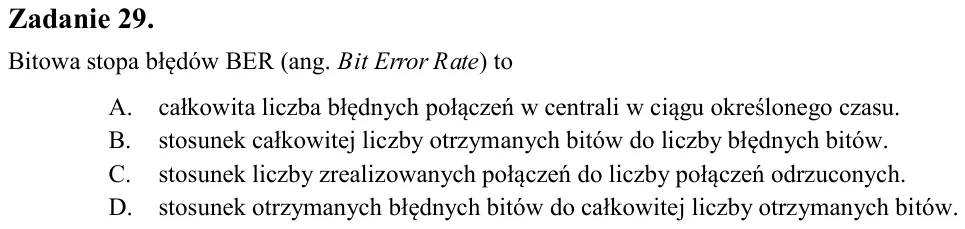

Zadanie 29. Bitowa stopa błędów BER (ang. Bit Error Rate) to A. całkowita liczba błędnych połączeń w centrali w ciągu określonego czasu. B. stosunek całkowitej liczby otrzymanych bitów do liczby błędnych bitów. C. stosun

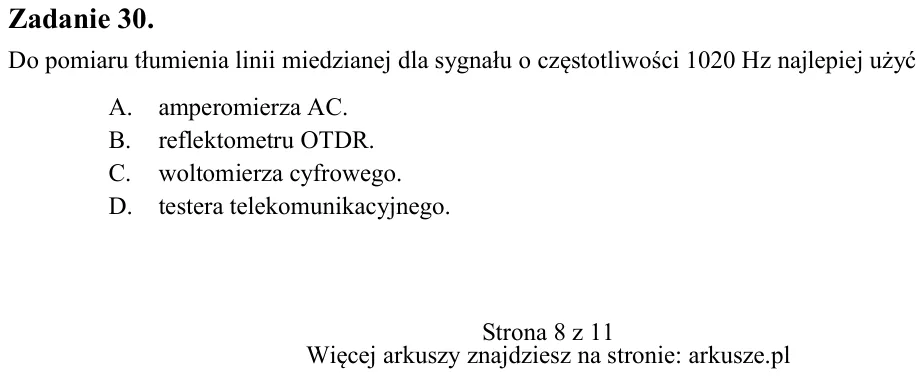

Zadanie 30. Do pomiaru tłumienia linii miedzianej dla sygnału o częstotliwości 1020 Hz najlepiej użyć A. amperomierza AC. B. reflektometru OTDR. C. woltomierza cyfrowego. D. testera telekomunikacyjnego.

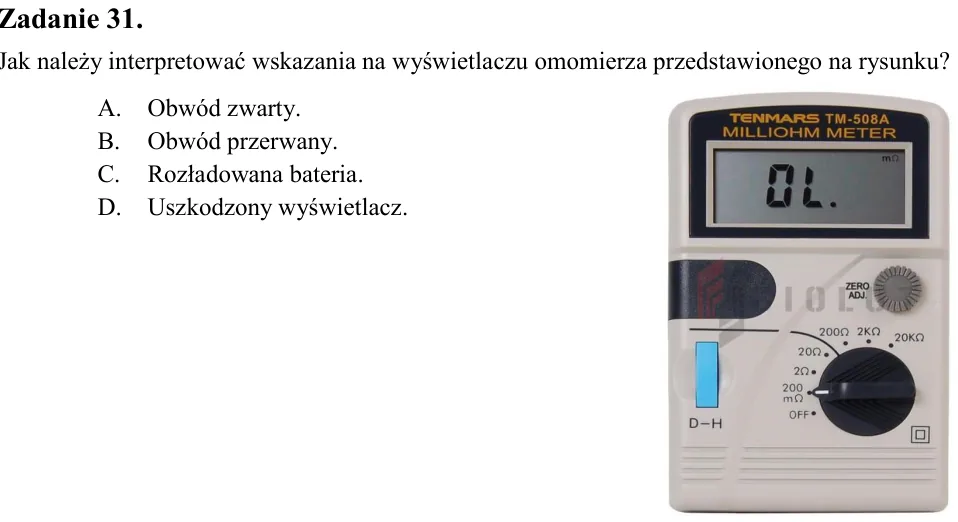

Zadanie 31. Jak należy interpretować wskazania na wyświetlaczu omomierza przedstawionego na rysunku? A. Obwód zwarty. B. Obwód przerwany. C. Rozładowana bateria. D. Uszkodzony wyświetlacz.

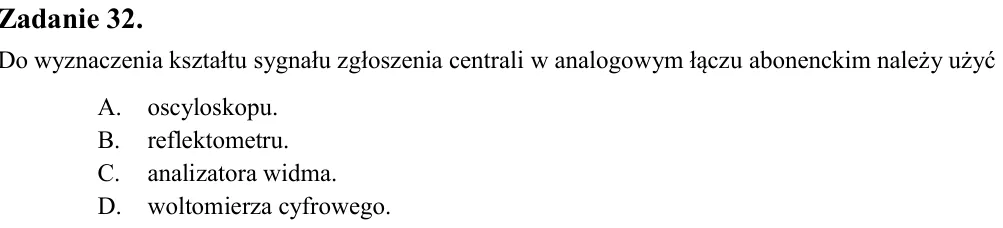

Zadanie 32. Do wyznaczenia kształtu sygnału zgłoszenia centrali w analogowym łączu abonenckim należy użyć A. oscyloskopu. B. reflektometru. C. analizatora widma. D. woltomierza cyfrowego.

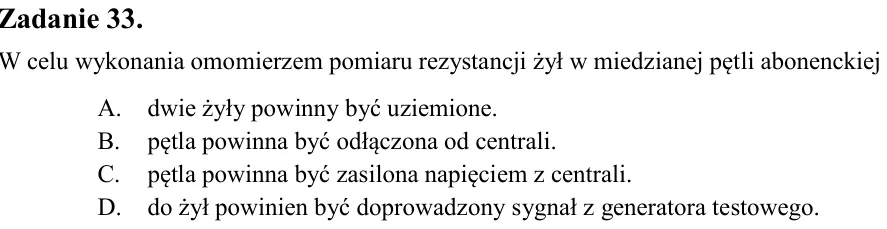

Zadanie 33. W celu wykonania omomierzem pomiaru rezystancji żył w miedzianej pętli abonenckiej A. dwie żyły powinny być uziemione. B. pętla powinna być odłączona od centrali. C. pętla powinna być zasilona napięciem z cen

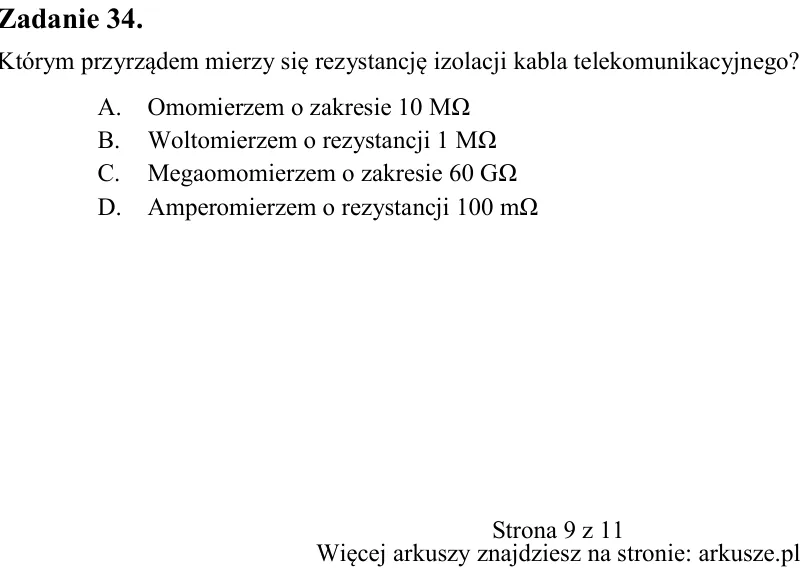

Zadanie 34. Którym przyrządem mierzy się rezystancję izolacji kabla telekomunikacyjnego? A. Omomierzem o zakresie 10 MΩ B. Woltomierzem o rezystancji 1 MΩ C. Megaomomierzem o zakresie 60 GΩ D. Amperomierzem o rezystancji

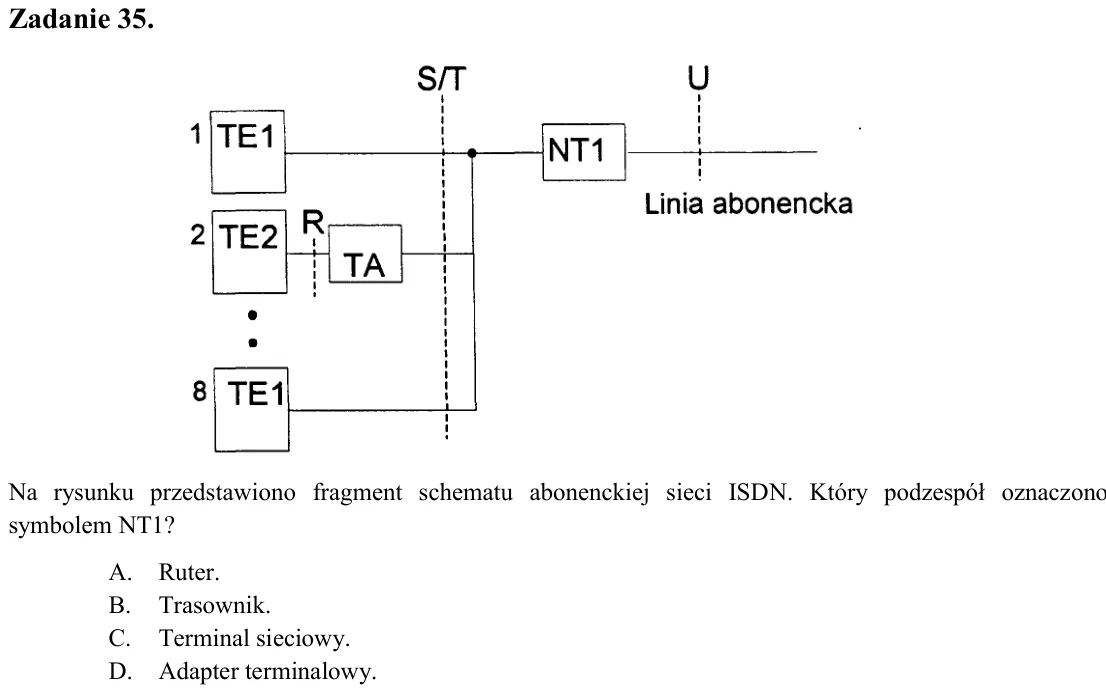

Zadanie 35. Na rysunku przedstawiono fragment schematu abonenckiej sieci ISDN. Który podzespół oznaczono symbolem NT1? A. Ruter. B. Trasownik. C. Terminal sieciowy. D. Adapter terminalowy.

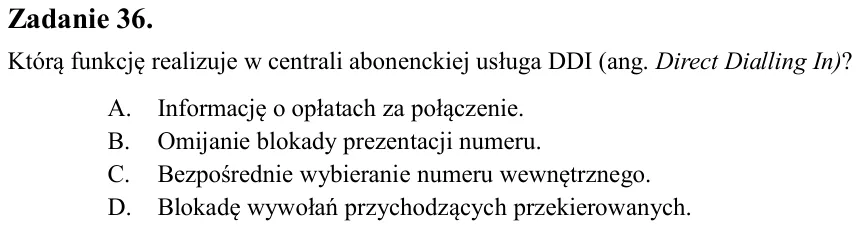

Zadanie 36. Którą funkcję realizuje w centrali abonenckiej usługa DDI (ang. Direct Dialling In)? A. Informację o opłatach za połączenie. B. Omijanie blokady prezentacji numeru. C. Bezpośrednie wybieranie numeru wewnętrzn

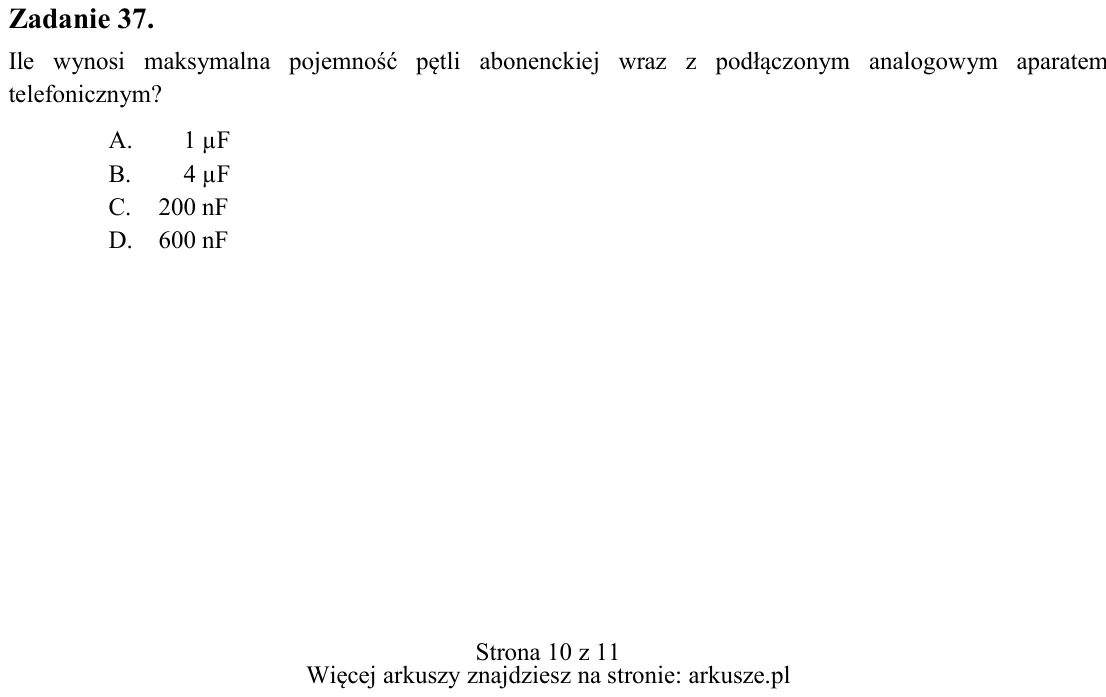

Zadanie 37. Ile wynosi maksymalna pojemność pętli abonenckiej wraz z podłączonym analogowym aparatem telefonicznym? A. 1 µF B. 4 µF C. 200 nF D. 600 nF

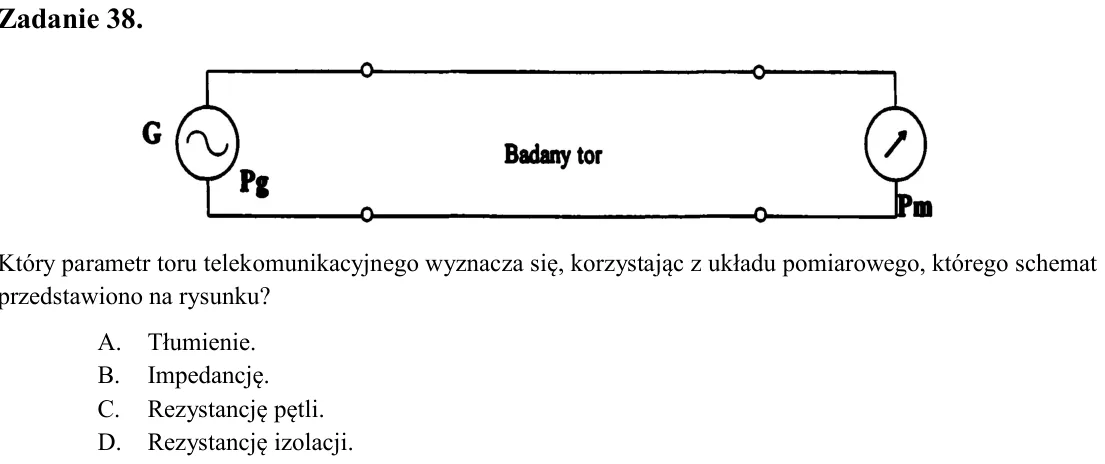

Zadanie 38. Który parametr toru telekomunikacyjnego wyznacza się, korzystając z układu pomiarowego, którego schemat przedstawiono na rysunku? A. Tłumienie. B. Impedancję. C. Rezystancję pętli. D. Rezystancję izolacji.

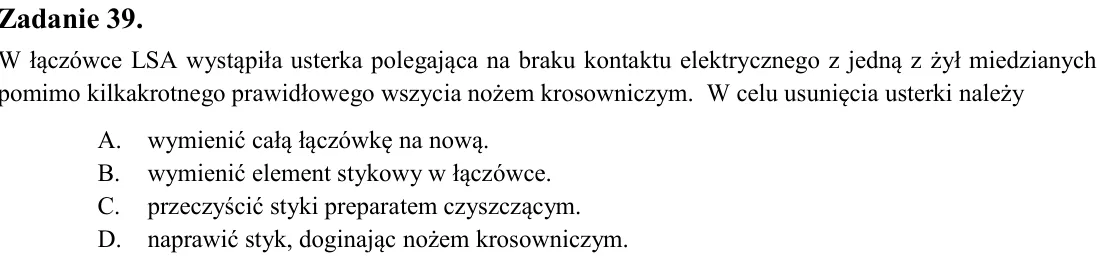

Zadanie 39. W łączówce LSA wystąpiła usterka polegająca na braku kontaktu elektrycznego z jedną z żył miedzianych pomimo kilkakrotnego prawidłowego wszycia nożem krosowniczym. W celu usunięcia usterki należy A. wymienić

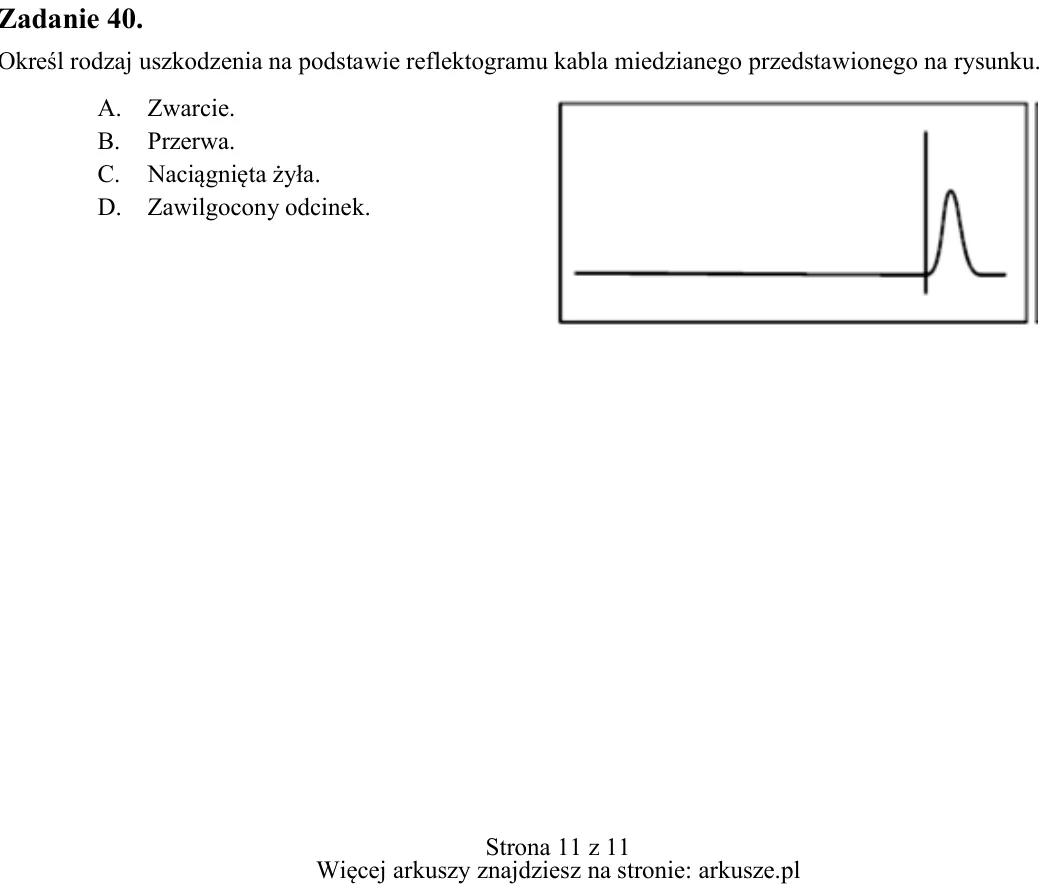

Zadanie 40. Określ rodzaj uszkodzenia na podstawie reflektogramu kabla miedzianego przedstawionego na rysunku. A. Zwarcie. B. Przerwa. C. Naciągnięta żyła. D. Zawilgocony odcinek.
